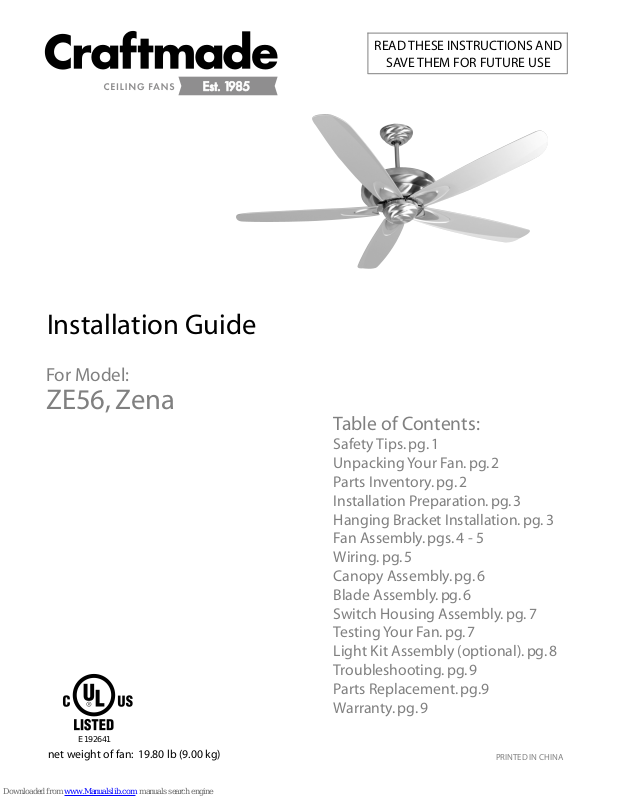

Page 1
Installation Guide
READ THESE INSTRUCTIONS AND
SAVE THEM FOR FUTURE USE
For Model:
ZE56, Zena
Table of Contents:
Safety Tips. pg. 1
Unpacking Your Fan. pg. 2
Parts Inventory. pg. 2
Installation Preparation. pg. 3
Hanging Bracket Installation. pg. 3
Fan Assembly. pgs. 4 - 5
Wiring. pg. 5
Canopy Assembly. pg. 6
Blade Assembly. pg. 6
Switch Housing Assembly. pg. 7
Testing Your Fan. pg. 7
Light Kit Assembly (optional). pg. 8
E192641
net weight of fan: 19.80 lb (9.00 kg)
Troubleshooting. pg. 9
Parts Replacement. pg.9
Warranty. pg. 9
PRINTED IN CHINA
Page 2
SAFETY TIPS.
WARNING: To reduce the risk of electrical shock, turn off the electricity to the fan at the main fuse box or circuit
panel before you begin the fan installation or before servicing the fan or installing accessories.
1. READ ALL INSTRUCTIONS AND SAFETY INFORMATION CAREFULLY BEFORE INSTALLING YOUR FAN AND
SAVE THESE INSTRUCTIONS.
CAUTION: To avoid personal injury, the use of gloves may be necessary while handling fan parts with sharp edges.
2. Make sure all electrical connections comply with Local Codes or Ordinances, the National Electrical Code, and
ANSI/NFPA 70-1999. If you are unfamiliar with electrical wiring or if the house/building wires are different
colors than those referred to in the instructions, please use a qualified electrician.
3. Make sure you have a location selected for your fan that allows clear space for the blades to rotate, and at
least seven (7) feet (2.13 meters) of clearance between the floor and the fan blade tips. The fan should be
mounted so that the tips of the blades are at least thirty (30) inches (76 centimeters) from walls or other
upright structures.
4. The outlet box and ceiling support joist used must be securely mounted, and capable of supporting at least
35 pounds (16 kilograms). The box must be supported directly by the building structure. Use only CUL
(Canada) or UL (USA) listed outlet boxes marked "FOR FAN SUPPORT."
WARNING: To reduce the risk of fire, electrical shock, or personal injury, mount to the outlet box marked
"Acceptable for Fan Support of 15.9 kg (35 lb) or less," and use the mounting screws provided with the outlet box.
Most outlet boxes commonly used for the support of lighting fixtures are not acceptable for fan support and may
need to be replaced. Consult a qualified electrician if in doubt.
WARNING: To reduce the risk of fire, electrical shock, or personal injury, wire connectors provided with this fan are
designed to accept only one12 gauge house wire and two lead wires from the fan. If your house wire is larger than
12 gauge or there is more than one house wire to connect to the corresponding fan lead wires, consult an
electrician for the proper size wire connectors to use.
5. Electrical diagrams are for reference only. Light kits that are not packed with the fan must be CUL (Canada) or
UL (USA) listed and marked suitable for use with the model fan you are installing. Switches must be CUL
(Canada) or UL (USA) general use switches. Refer to the instructions packaged with the light kits and
switches for proper assembly.
6. After installation is complete, check that all connections are absolutely secure.
7. After making electrical connections, spliced conductors should be turned upward and pushed carefully up
into the outlet box. The wires should be spread apart with the grounded conductor and the
equipment-grounding conductor on opposite sides of the outlet box.
WARNING: To reduce the risk of fire or electrical shock, do not use this fan with any solid state speed control device
or control fan speed with a full range dimmer switch. [Using a full range dimmer switch to control fan speed will
cause a loud humming noise from fan.] (Note: This fan is suitable for use with remote control.)
8. Do not operate the reverse switch until fan has come to a complete stop.
9. Do not insert anything between the fan blades while they are rotating.
WARNING: To reduce the risk of personal injury, do not bend the blade arms during assembly or after installation.
Do not insert objects into the path of the blades.
WARNING: To avoid personal injury or damage to the fan and other items, be cautious when working around or
cleaning the fan.
10. Do not use water or detergents when cleaning the fan or fan blades. A dry dust cloth or lightly dampened
cloth will be suitable for most cleaning.
WARNING: To reduce the risk of personal injury, use only parts provided with this fan. The use of parts OTHER
than those provided with this fan will void the warranty.
NOTE: The important safety precautions and instructions appearing in the manual are not meant to cover all
possible conditions and situations that may occur. It must be understood that common sense and caution are
necessary factors in the installation and operation of this fan.
page 1
Page 3

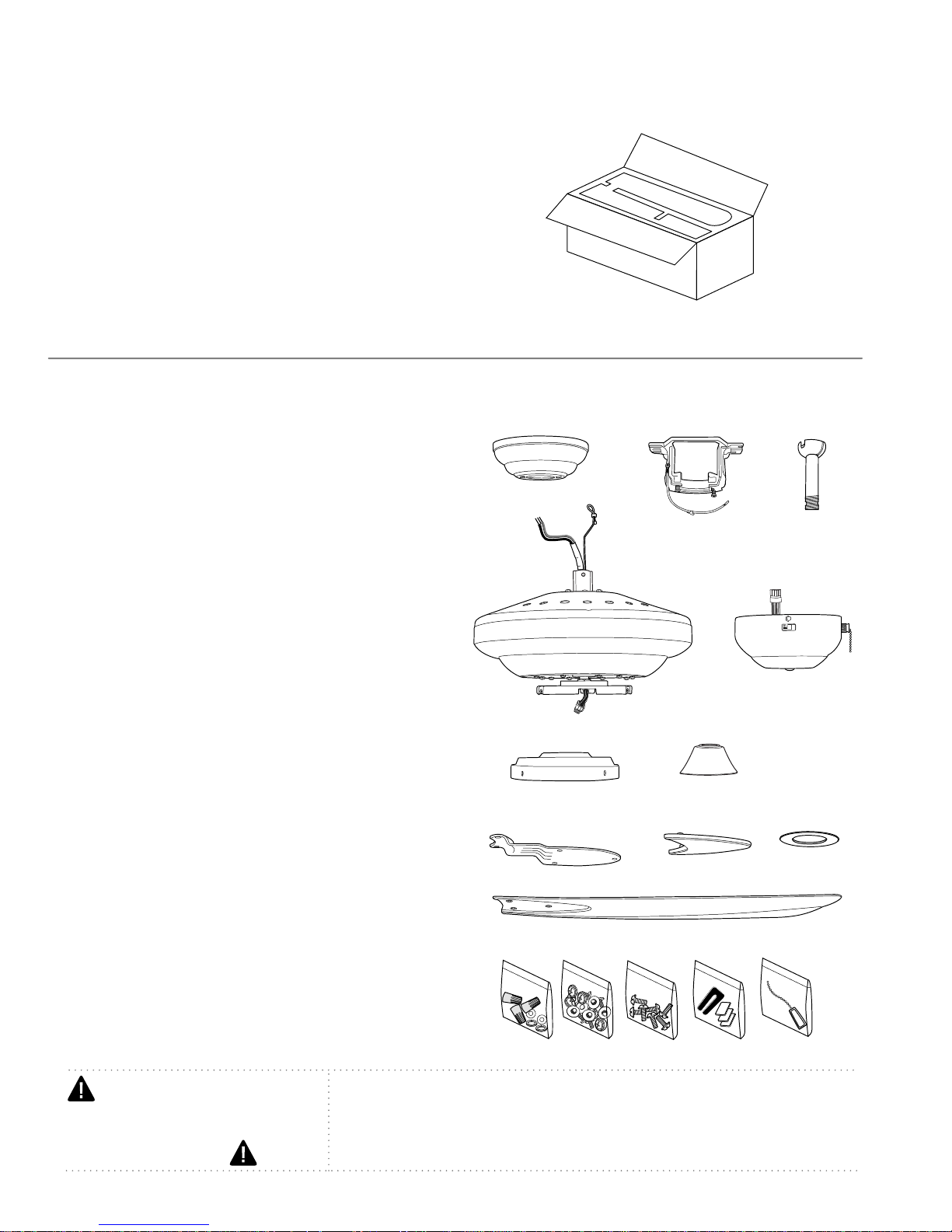

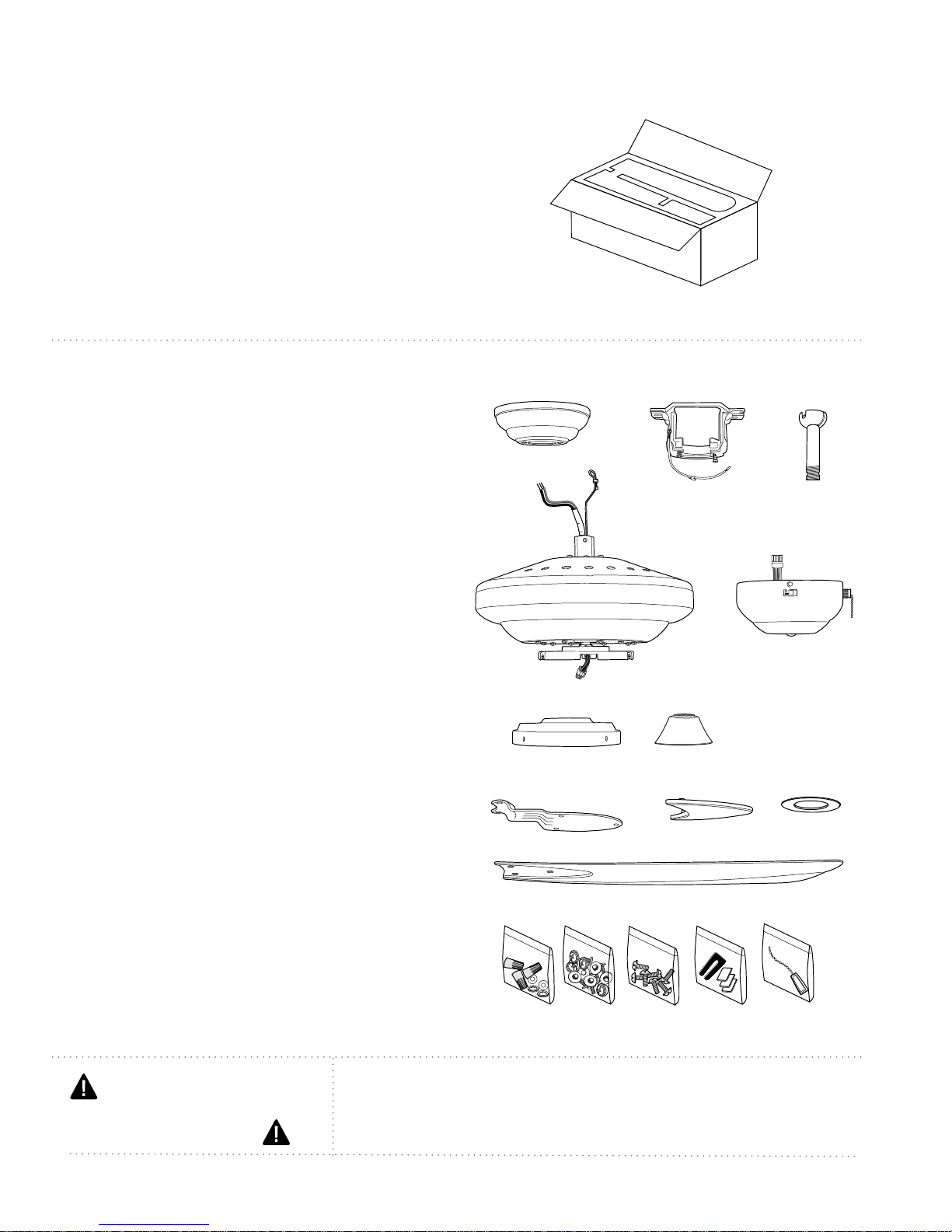

1. Unpacking Your Fan.
Carefully open the packaging. Remove items
from Styrofoam inserts. Remove motor housing
and place on carpet or Styrofoam to avoid
damage to finish. Do not discard fan carton or
Styrofoam inserts should this fan need to be
returned for repairs.
Check against parts inventory that all parts have
been included.
2. Parts Inventory.
a. canopy. 1 piece
b. hanging bracket. 1 piece
a
b
c
c. downrod and hanging ball. 1 piece
d. motor housing. 1 piece
e. switch housing. 1 piece
f. switch housing plate. 1 piece
g. yoke cover. 1 piece
h. blade arm. 5 pieces
i. blade plate. 5 pieces
j. canopy cover (in hardware pack). 1 piece
k blade. 5 pieces
l. hardware packs
d
e
f
h
k
l
g
i
j
IMPORTANT REMINDER: You must
use the parts provided with this fan for
proper installation and safety.
page 2
Page 4

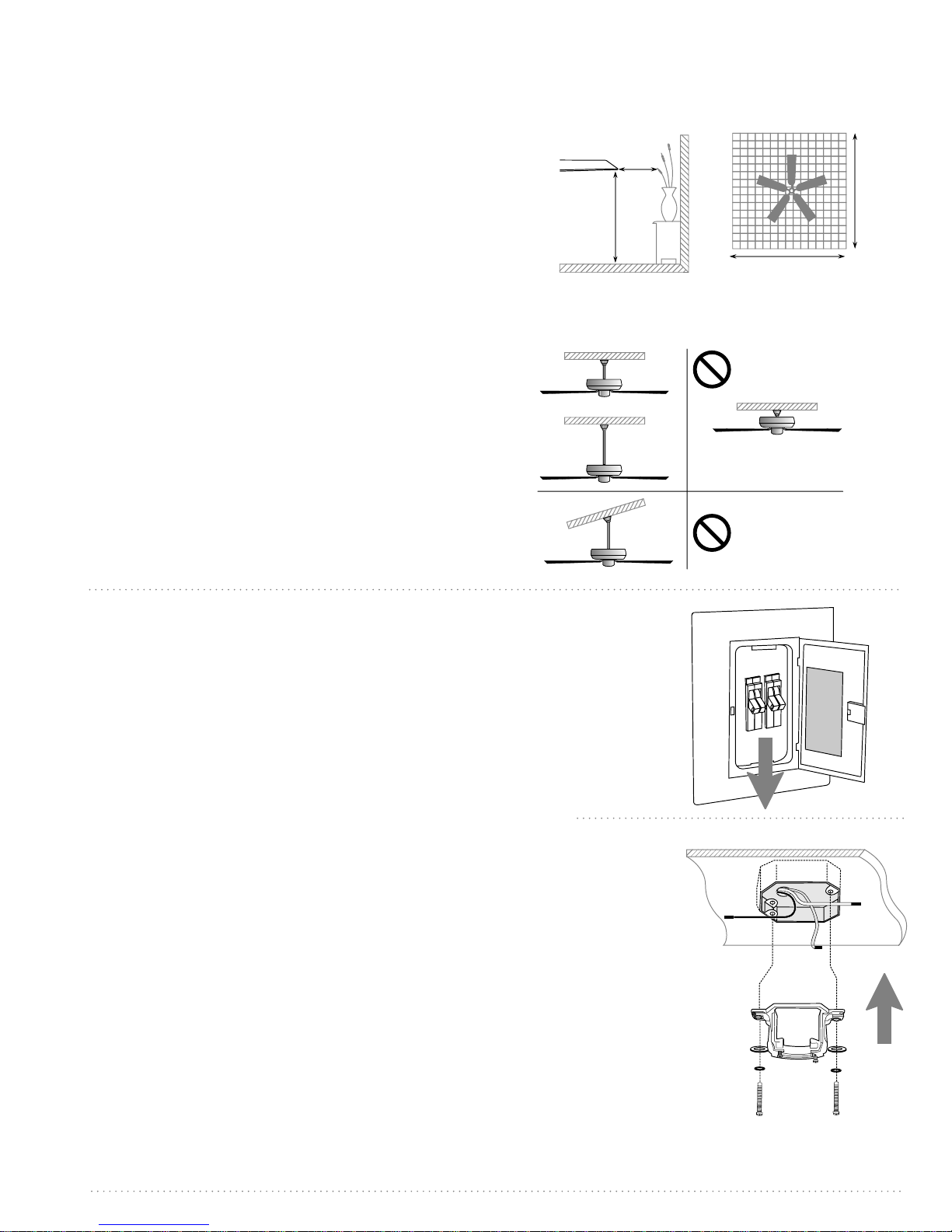

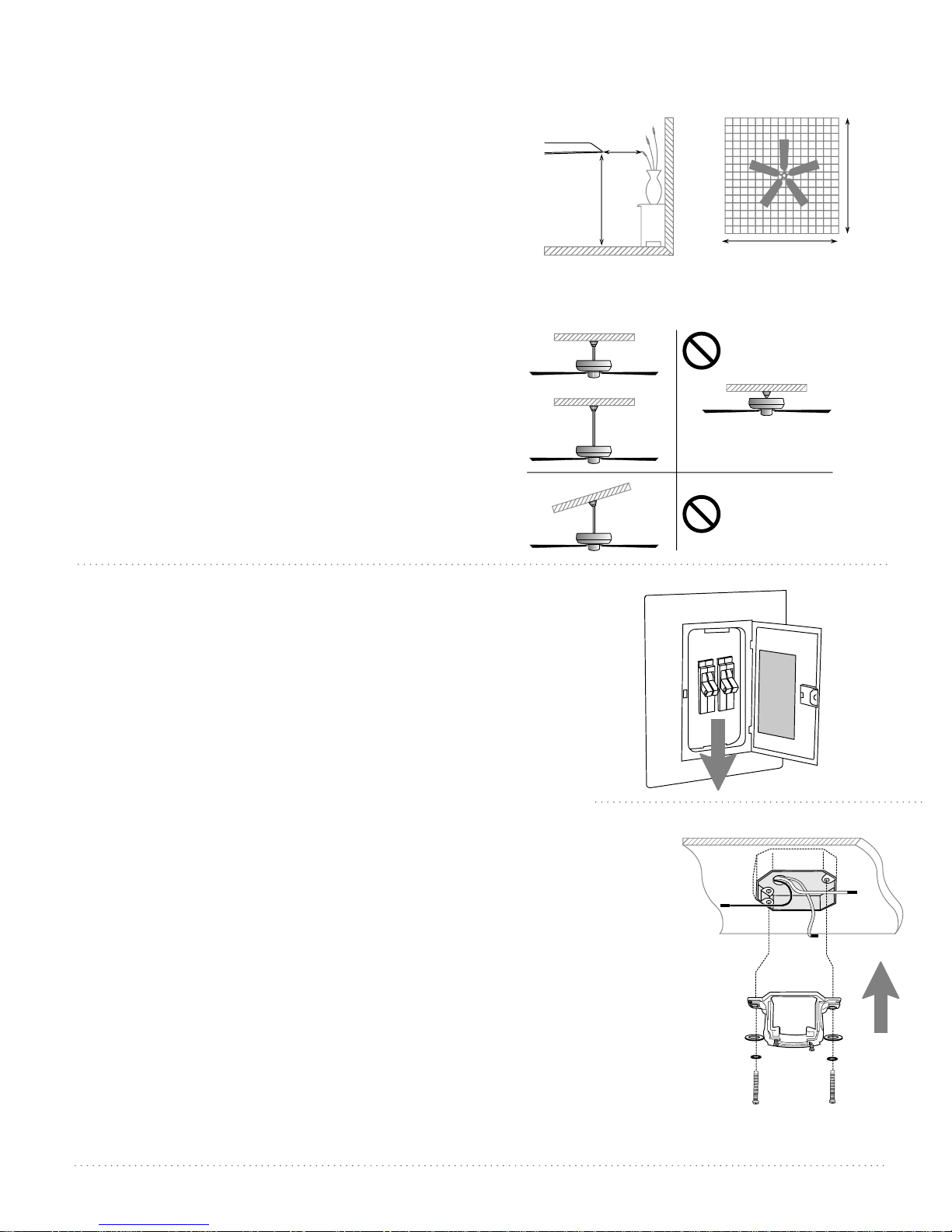

3. Installation Preparation.
To prevent personal injury and damage,
ensure that the hanging location allows the
blades a clearance of 7ft. (2.13m) from the
floor and 30in. (76cm) from any wall or
obstruction.
This fan is suitable for room sizes up to 400
square feet (37.2 square meters).
This fan can be mounted with a downrod
on a regular (no-slope) or vaulted ceiling.
The hanging length can be extended by
purchasing a longer downrod (0.5in./1.27cm
diameter). Other installation, such as
flushmount, is not available for this fan.
Installation requires these tools:
Phillips screwdriver, flat-head screwdriver,
adjustable pliers or wrench, stepladder, wire
cutters, and rated electrical tape.
blade edge
inches
7 feet
(76cm)
(2.13m)
downrod
installation
30
12ft. - 20ft.
(3.66m - 6.1m)
12ft. - 20ft.
(3.66m - 6.1m)
flushmount
installation
Vaulted ceiling
angle is not to
exceed 25 degrees.
4. Hanging Bracket Installation.
Turn off circuit breakers to current fixture from breaker
panel and be sure operating light switch is turned to the
OFF position.
WARNING: Failure to disconnect power supply prior to
installation may result in serious injury.
Remove existing fixture.
WARNING: When using an existing outlet box, be sure the
outlet box is securely attached to the building structure and
can support the full weight of the fan. Ensure outlet box is
clearly marked "Suitable for Fan Support." If not, it must be
replaced with an approved outlet box. Failure to do so can
result in serious injury.
CAUTION: Be sure outlet box is grounded properly and that
a ground wire (GREEN or bare) is present.
Install hanging bracket to outlet box using original
screws, spring washers and flat washers provided with
new or original outlet box.* If installing on a vaulted
ceiling, face opening of hanging bracket towards high
point of ceiling. Arrange electrical wiring around the
back of the hanging bracket and away from the bracket
opening.
ON
ON
OFF
OFF
hanging bracket
flat washers
spring washers
outlet box screws
*Note: It is very important that you use the proper
hardware when installing the hanging bracket as this will
support the fan.
page 3
Page 5

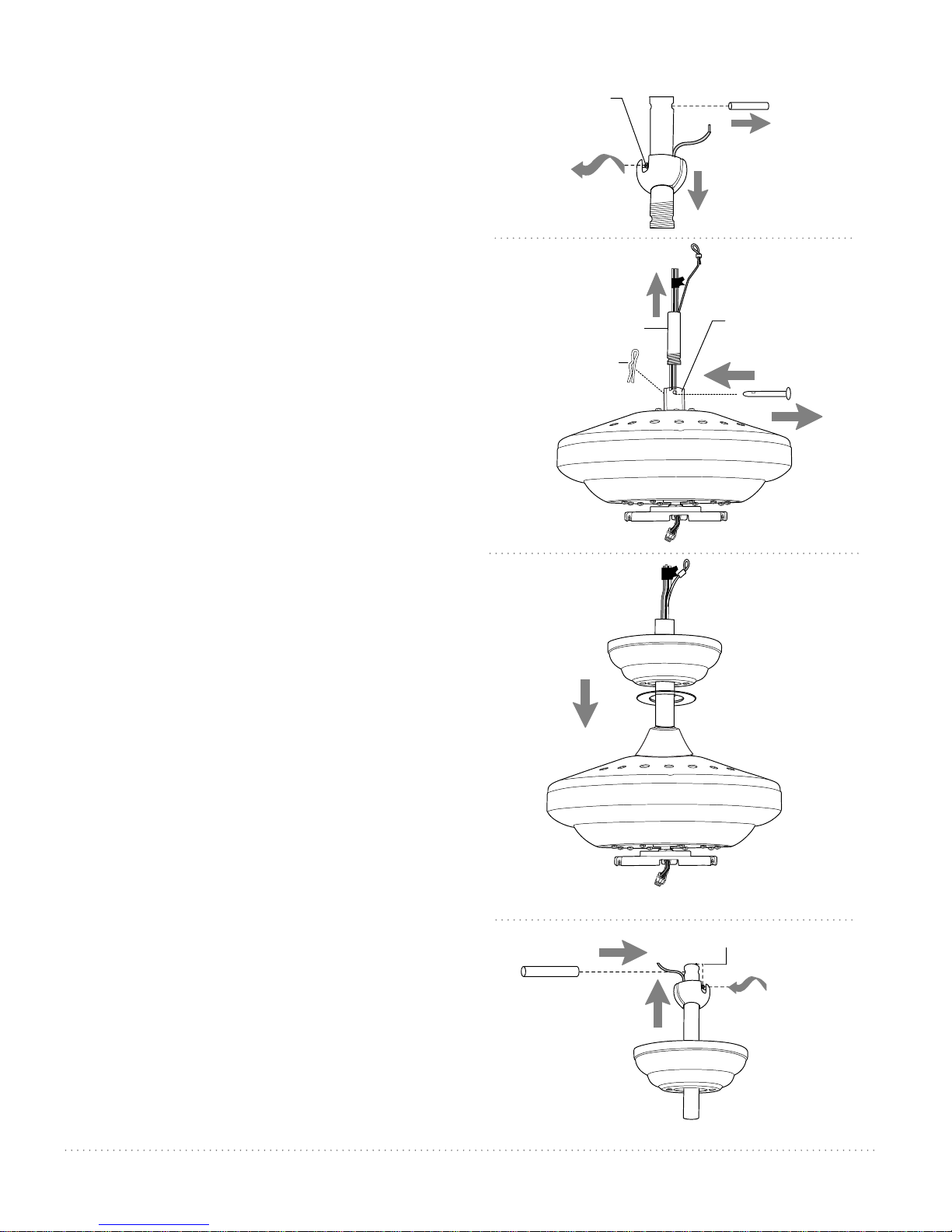

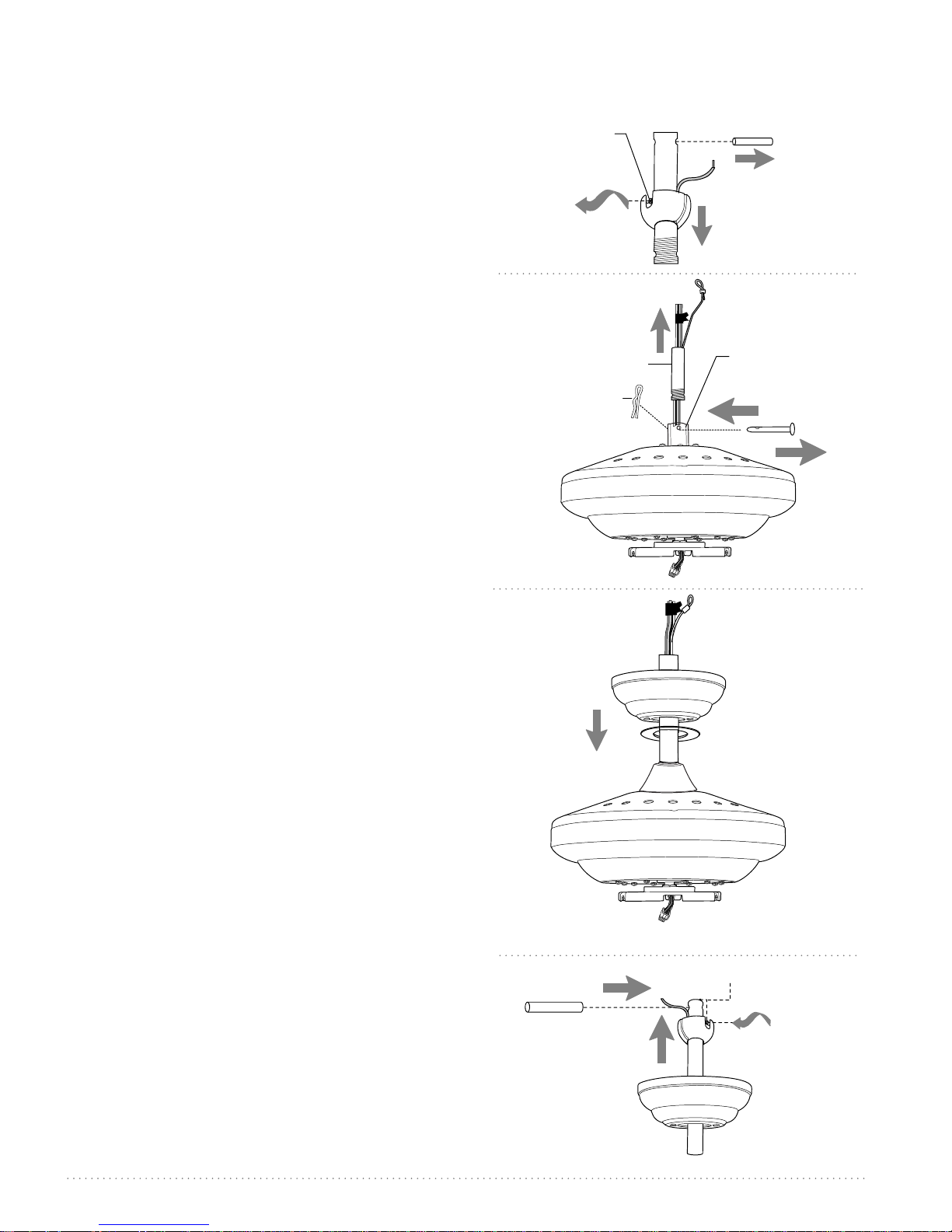

5. Fan Assembly
Remove hanging ball from downrod provided by
loosening set screw on hanging ball. Lower hanging
ball and remove stop pin and then slide hanging ball
off of the downrod. [Refer to diagram 1.]
Loosen yoke set screws and nuts at top of motor
housing. Remove pin and clip from motor housing
yoke. [Refer to diagram 2.]
set screw
diagram 1
stop pin
hanging ball
safety cable
Tip: To prepare for threading electrical wires through
downrod, apply a small piece of electrical tape to the
ends of the electrical wires--this will keep the wires
together when threading them through the
downrod. [Refer to diagram 2.]
Determine the length of downrod you wish to use.
Thread safety cable and electrical wires through
threaded end of downrod and pull extra wire slack
from the upper end of the downrod. [Refer to
diagram 2.]
Thread downrod into the motor housing yoke until
holes for pin and clip in downrod align with holes in
yoke--make sure wires do not get twisted. Re-insert pin
and clip that were previously removed. Tighten yoke
set screws and nuts securely. [Refer to diagram 2.]
Locate canopy cover in hardware pack. Slide yoke
cover, canopy cover and canopy over downrod. [Refer
to diagram 3.] (Note: Canopy cover must be turned
with shiny side toward the motor housing.)
Thread safety cable and wires through hanging ball;
then slide hanging ball over downrod--the top of the
downrod should be noted as having a set screw hole;
use this hole when setting the set screw. Insert stop
pin into top of downrod and raise hanging ball. Be
sure stop pin aligns with slots on the inside of the
hanging ball. Tighten set screw securely. [Refer to
diagram 4.]
WARNING: Failure to tighten set screw completely
could result in the fan becoming loose and possibly
falling.
electrical wiring
downrod
clip
diagram 2
downrod
canopy
yoke cover
diagram 3
yoke set
screw
and nut
pin
canopy cover
motor
housing
set screw hole
["Fan Assembly" continued on next page.]
NOTE: The important safety precautions and instructions
appearing in the manual are not meant to cover all possible
conditions and situations that may occur. It must be
understood that common sense and caution are necessary
factors in the installation and operation of this fan.
stop pin
hanging
ball
diagram 4
page 4
Page 6

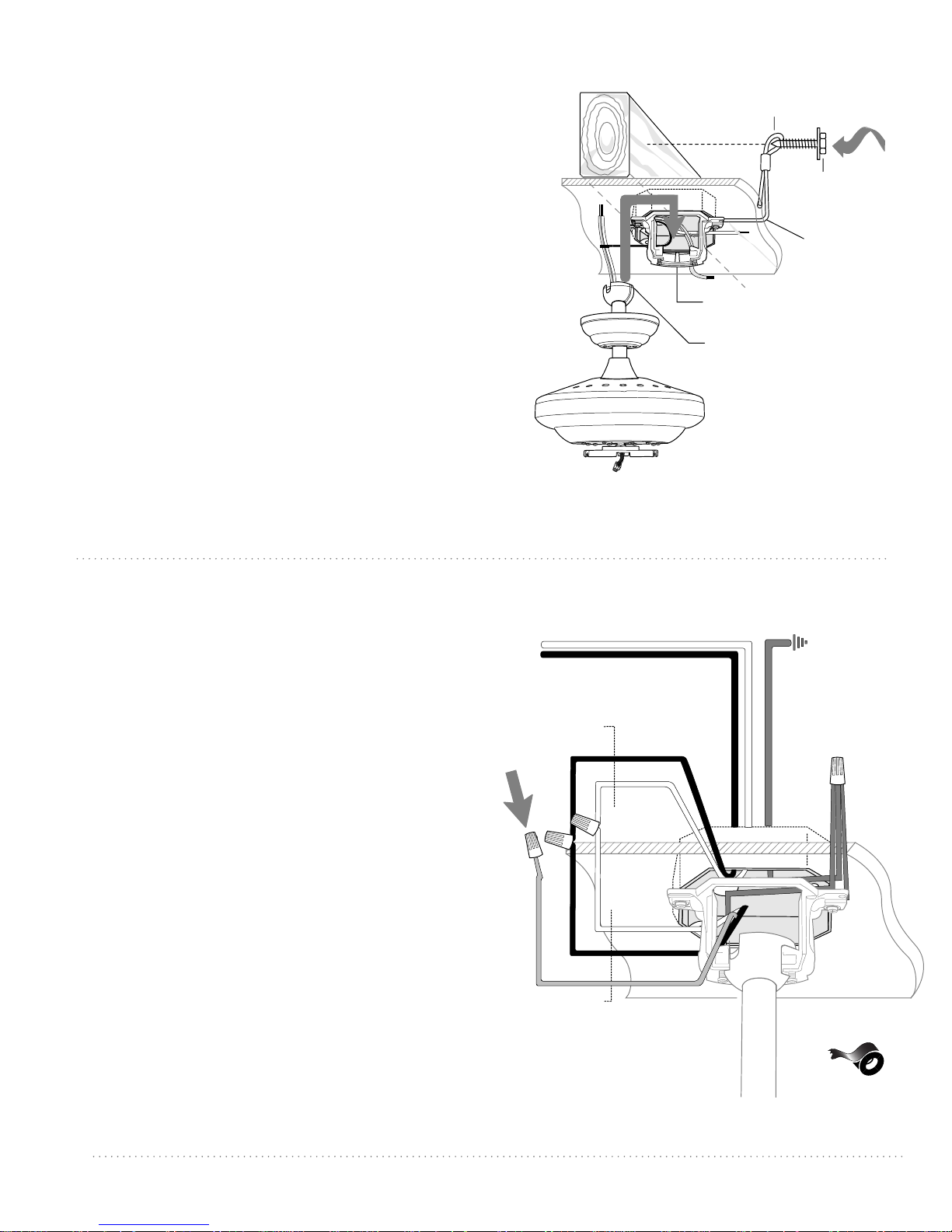

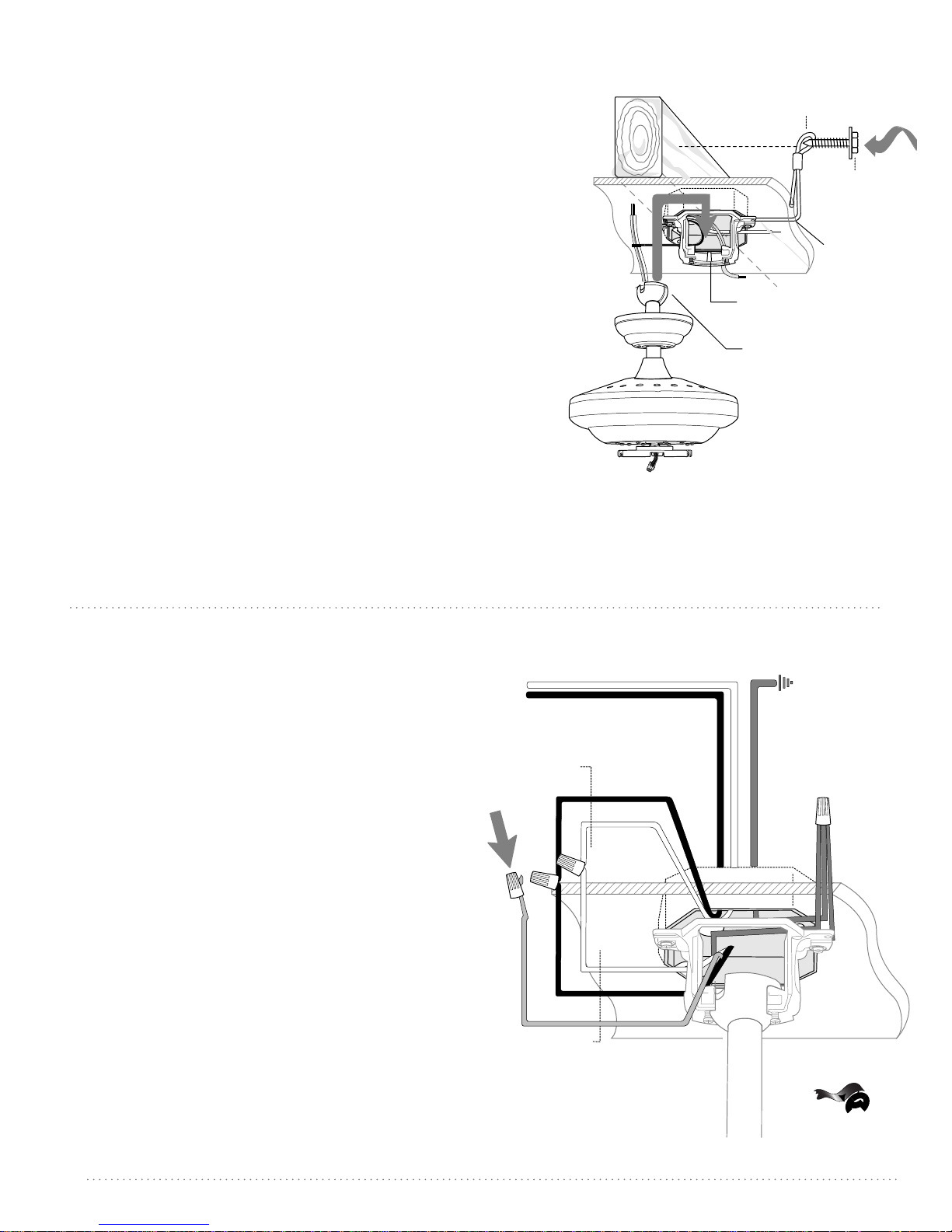

5. Fan Assembly. (cont.)
With the hanging bracket secured to the outlet box and
able to support the fan, you are now ready to hang your
fan. Grab the fan firmly with two hands. Slide downrod
through opening in hanging bracket and let hanging ball
rest on the hanging bracket. Turn the hanging ball slot
until it lines up with the hanging bracket tab.
WARNING: Failure to align slot in hanging ball with tab in
hanging bracket may result in serious injury or death.
Tip: Seek the help of another person to hold the
stepladder in place and to help lift the fan up to you once
you are set on the ladder.
Find a secure attachment point (wood ceiling joist highly
recommended) and secure safety cable. It will be necessary
to use a heavy duty wood screw, washer and lock washer
(not supplied) with the safety cable loop. If necessary,
adjust the loop at the end of the safety cable. The loop at
the end of the safety cable should just fit over the threads
on the wood screw. Test safety cable by pulling on loose
end with pliers. If safety cable slips, the loop must be
adjusted tighter. Extra cable slack can be left in ceiling
area.
wood
ceiling
joist
canopy
safety cable loop
wood screw
and washer
safety
cable
hanging bracket tab
hanging ball slot
motor housing
6. Wiring.
CAUTION: Be sure outlet box is properly grounded and
that a ground wire (GREEN or Bare) is present.
Make sure all electrical connections comply with Local
Codes or Ordinances and the National Electrical Code. If
you are unfamiliar with electrical wiring or if the
house/building wires are different colors than those
referred to below, please use a qualified electrician.
Note: Excess lead wire length from the fan can be cut to
the desired length and then stripped.
When downrod is secured in place on the hanging
bracket, electrical wiring can be made as follows:
Connect BLACK wire from fan to BLACK wire from
ceiling with wire connector provided.
Connect WHITE wire from fan to WHITE wire from
ceiling with wire connector provided.
Connect all GROUND (GREEN) wires together from fan
to BARE/GREEN wire from ceiling with wire connector
provided.
Since this fan does not come with a light kit, you will
need to cap off the BLUE wire with a wire connector (as
shown with arrow in diagram). [Note: If you elect to
purchase a light kit for the fan, the BLUE wire from the
fan must be connected to the BLACK wire from the
ceiling instead.]
from ceiling
from fan
white supply wire
black supply wire
black
white
white
black
blue
ground
(green or bare)
wire
connector
ground
(green
or bare)
*
* Wrap each wire connector separately with electrical
tape as an extra safety measure.
page 5
Page 7

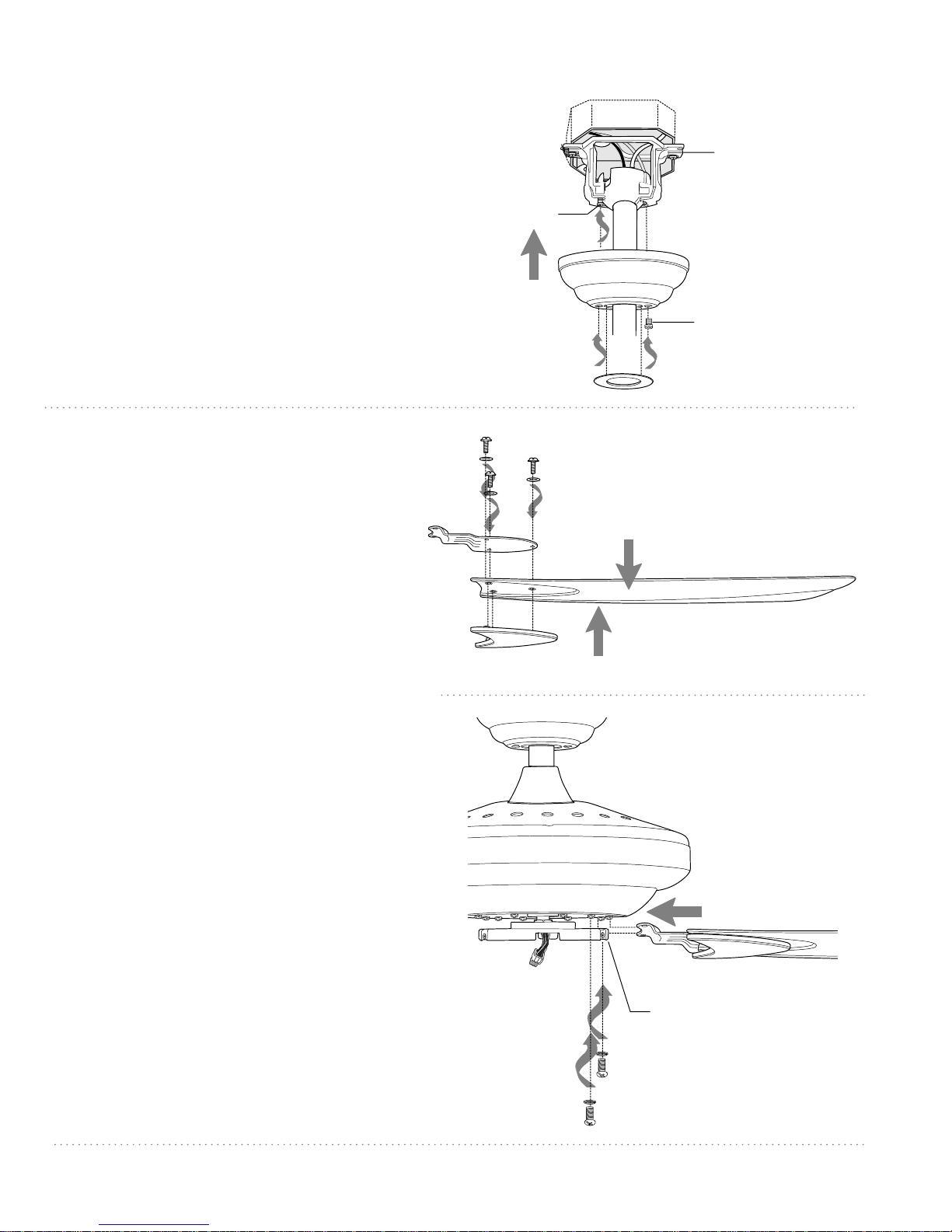

7. Canopy Assembly.
Locate 2 screws on underside of hanging bracket
and remove screw closest to the open end of the
hanging bracket. Partially loosen the other screw.
Lift canopy to hanging bracket. Place rounded
part of slotted hole in canopy over loosened screw
in hanging bracket and push up. Twist canopy to
lock. Re-insert screw that was removed and then
tighten both screws securely. Slide canopy cover
up to canopy, aligning rounded part of slotted
holes in canopy cover with screwheads in bottom
of canopy. Turn canopy cover to the right
(clockwise) until it stops.
8. Blade Assembly.
Time Saver: Washers for blade screws can be
set on each blade screw prior to installing
blades.
Locate 15 blade attachment screws and
washers in one of the hardware packs. Hold
blade plate up to blade [Be sure to note label
on blade indicating THIS SIDE UP and turn
blade so that label faces up.], aligning posts in
blade plate with holes in blade as shown, and
lower blade arm over blade holes. Insert 3
blade attachment screws (along with
washers) with fingers first and then tighten
screws securely with a Phillips screwdriver.
Repeat for the remaining blades.
hanging
bracket
screw
canopy
screw
canopy cover
blade attachment
screws and washers
blade arm
blade
blade plate
Remove blade arm screws and lock washers
from underside of motor. If plastic motor
locks are installed with blade arm screws,
discard plastic motor locks (save blade arm
screws and lock washers to secure blade arms).
Align blade arm holes with motor screw
holes and attach blade arm with lock
washers and blade arm screws. [Note: Use
slot located on switch housing plate for easy
access to motor screw holes with
screwdriver.] Before securing screws
permanently, repeat with remaining blade
arms. Secure all screws.
Note: Tighten blade arm screws twice a year.
motor housing
blade arm
blade
switch housing plate
lock washers and
blade arm screws
page 6
Page 8

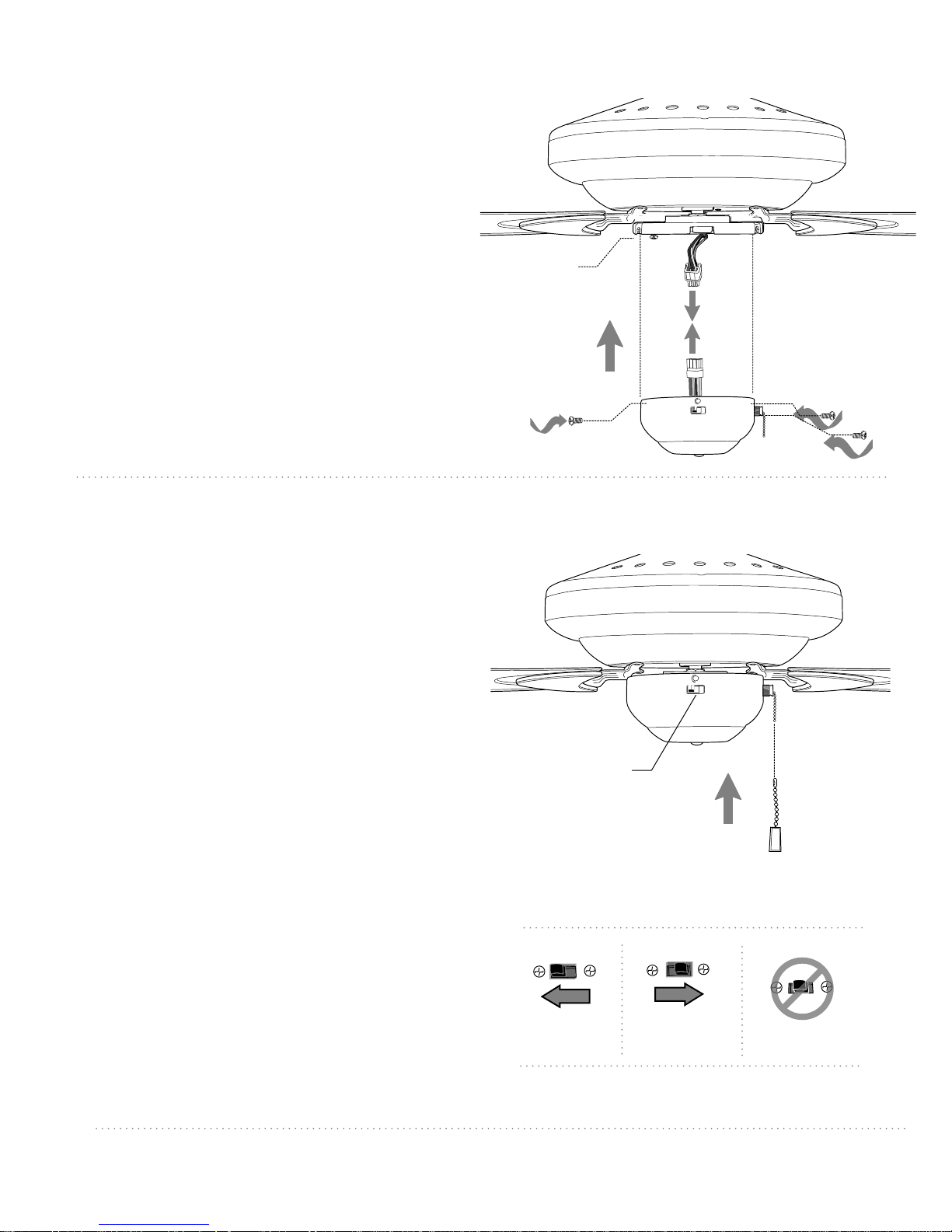

9. Switch Housing Assembly.
Remove 3 screws from switch housing plate.
Connect male plug from fan to female plug
from switch housing, matching up the colors
on the male plug with the colors on the
female plug for correct fit. Be sure that the
plugs connect completely.
Align holes in switch housing with holes in
switch housing plate. Re-insert screws that
were just removed and securely tighten all 3
screws with a Phillips screwdriver.
10. Testing Your Fan.
motor housing
switch
housing
plate
switch housing
male plug
female plug
It is recommended that you test fan before
finalizing installation. Restore power from circuit
box and light switch (if applicable). Test fan
speeds with the pull chain. Start at the OFF
position (no blade movement). First pull will
set the fan to HI. Second pull will set the fan to
MEDIUM-HI. Third pull will set the fan to
MEDIUM-LOW. Fourth pull will the fan to LOW.
Fifth pull will again set the fan to OFF setting.
(diagram 1) If fan does not function, please refer
to "Troubleshooting" section to solve any issues
before contacting Customer Service.
Turn fan completely off before moving the
reverse switch. Set reverse switch to recirculate
air depending on the season:
- LEFT position in summer (diagram 2)
- RIGHT position in winter (diagram 3)
A ceiling fan will allow you to raise your
thermostat setting in summer and lower your
thermostat setting in winter without feeling a
difference in your comfort.
Important: Reverse switch must be set either
completely to the LEFT or completely to the RIGHT
for fan to function. If the reverse switch is set in
the middle position (diagram 4), fan will not
operate.
motor
housing
reverse switch
pull chain
extension
diagram 1
diagram 2 diagram 3 diagram 4
Attach pull chain extension supplied or custom
pull chain extension (sold separately) to the end
of the pull chain.
page 7
Page 9

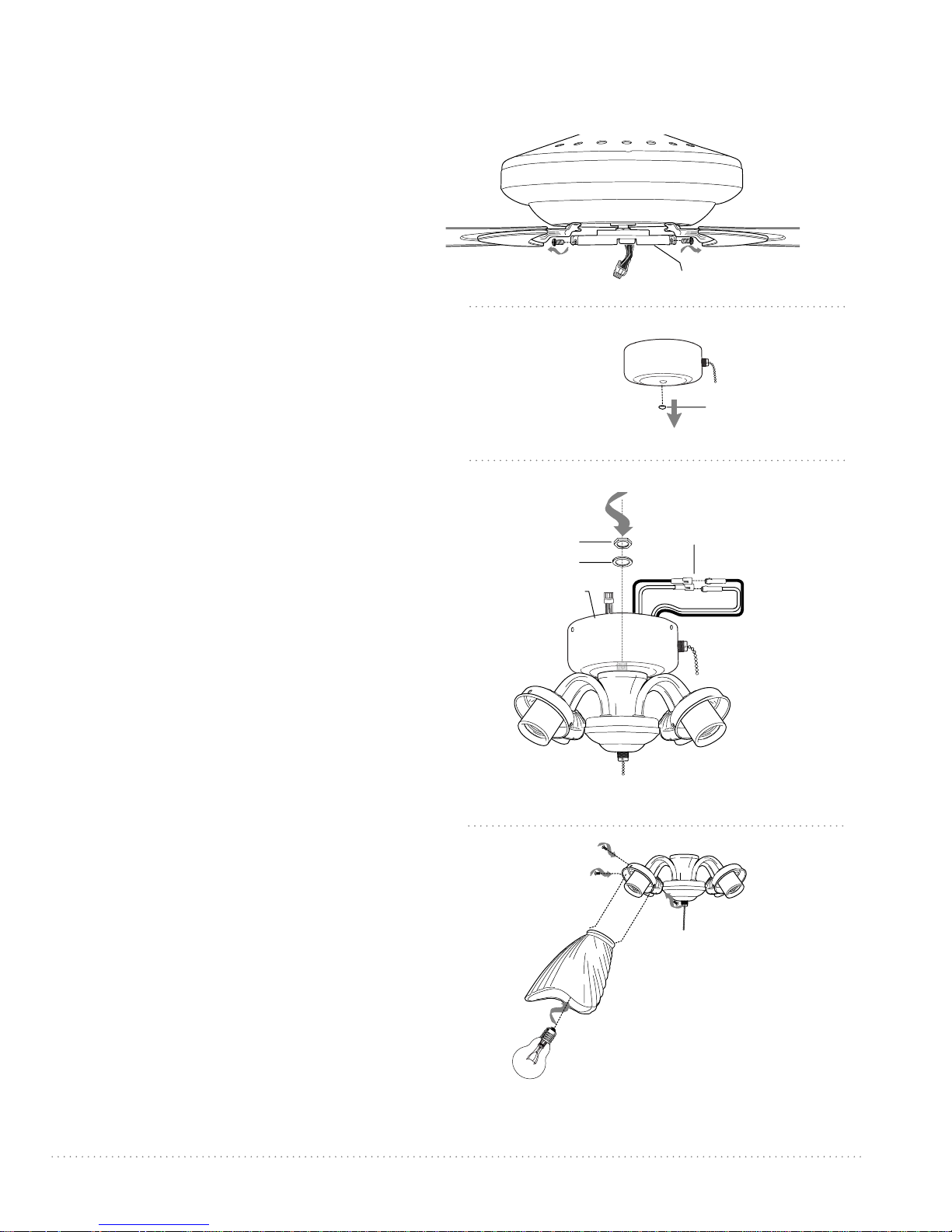

11. Light Kit Assembly (Optional).
WARNING: Failure to disconnect power supply at
main panel prior to light kit assembly may result in
serious injury.
IF YOU WISH TO USE YOUR FAN WITH A LIGHT
KIT (sold separately), remove 3 screws from
switch housing plate. (Refer to diagram a.)
Punch center cap out of switch housing with a
screwdriver. (Refer to diagram b.) Remove hex
nut and lock washer from threaded rod on light
kit fitter. Push wires from light kit fitter (one by
one) through hole in middle of switch housing
and screw switch housing onto threaded rod
followed by lock washer and hex nut that were
previously removed. Tighten hex nut over lock
washer for a secure fit. (Refer to diagram c.)
Connect WHITE wire from light kit fitter to
WHITE wire from switch housing. Connect
BLACK wire from light kit fitter to BLUE (or
BLACK) wire from switch housing. Be sure
molex connections snap together securely.
(Refer to diagram c.)
diagram a
switch housing
diagram b
hex nut
lock washer
switch housing
switch housing
plate
center cap
molex
connections
BLACK
WHITE
BLUE (or BLACK)
WHITE
motor housing
Connect female plug from switch housing to
male plug from motor housing, matching up
the colors on the male plug with the colors on
the female plug for correct fit. Make sure plugs
connect completely.
Align holes in switch housing with holes in
switch housing plate. Re-insert screws that were
previously removed and securely tighten all 3
screws.
Attach glass shade(s) to light kit fitter using the
hardware provided with the light kit. (Refer to
diagram d.)
NOTE: If you are installing a bowl fixture, the
bulb(s) must be installed first.
Install bulb(s) specified by the light kit. (Refer to
diagram d.) If you are installing a halogen bulb,
be sure not to handle glass directly with your
fingers as oil from the skin may shorten the life of
the bulb.
IMPORTANT: When changing bulb(s),
remember to allow bulb(s) and glass shade(s) to
cool before touching.
light kit fitter
[representative only
for using threaded
rod to attach light kit]
diagram c
light kit
fitter
[representative only]
glass shade
[representative only]
bulb
[representative only]
diagram d
page 8
Page 10
Troubleshooting.
Warranty.
WARNING: Failure to disconnect power supply
prior to troubleshooting any wiring issues may
result in serious injury.
Problem: Fan fails to operate.
Solutions:
1. Check wall switch to fan.
2. Verify that reverse switch is set completely in
either direction.
3. Check to be sure fan is wired properly.
4. Verify that male and female plugs in switch
housing are connected properly.
Problem: Light kit (optional) not lighting.
Solutions:
1. Check wall switch to fan.
2. Check that bulbs are installed correctly.
3. Check to be sure wires in canopy are wired
properly.
4. Verify that molex connections are connected
properly in switch housing.
Problem: Fan operates but light(s) fail(s) (if
applicable).
Solutions:
1. Check that bulbs are installed correctly.
2. Check to be sure wires in canopy are wired
properly.
3. Verify that molex connections are connected
properly in switch housing.
4. Replace defective bulbs with same type of bulb.
Problem: Lighting source (up-light, down-light or
both), if applicable, not functioning.
Solution:
Wattage Limiting Device has interrupted the flow
of electricity to the light source. Ensure bulbs total
no more than 190W in the light source.
Problem: Fan wobbles.
Solutions:
1. Use the balancing kit provided in one of the
hardware packs. If no blade balancing kit is
provided, please call Customer Support,
1-800-486-4892, to request one.
2. Check to make sure set screw(s) on motor
housing yoke is (are) tightened securely.
3. Check to be sure set screw on hanging ball is
tightened securely.
CRAFTMADE/ELLINGTON LIFETIME WARRANTY:
CRAFTMADE/ELLINGTON warrants this fan to the original
household purchaser for indoor use under the following
provisions:
1-YEAR WARRANTY: CRAFTMADE/ELLINGTON will replace
or repair any fan which has faulty performance due to a
defect in material or workmanship. Contact
Craftmade/Ellington Customer Service at 1-800-486-4892
to arrange for return of fan. Return fan, shipping prepaid, to
Craftmade/Ellington. We will repair or ship you a
replacement fan, and we will pay the return shipping cost.
5-YEAR WARRANTY: CRAFTMADE/ELLINGTON will repair or
replace at no charge to the original purchaser any fan
motor that fails to operate satisfactorily when failure
results from normal use.
RETURN FAN MOTOR ONLY, shipping prepaid, to
Craftmade/Ellington. We will repair or ship purchaser a
replacement motor and Craftmade/Ellington will pay the
return shipping cost.
6-YEAR to LIFETIME LIMITED WARRANTY:
CRAFTMADE/ELLINGTON will repair the fan, at no charge
for labor only to the original purchaser, if the fan motor
fails to operate satisfactorily when failure results from
normal use. Parts used in the repair will be billed to the
purchaser at prevailing prices at time of repair.
The purchaser shall be responsible for all costs incurred
in the removal, reinstallation and shipping of the product
for repairs.
This warranty does not apply when damage from
mechanical, physical, electrical or water abuse results in
causing the malfunction. Deterioration of finishes or other
parts due to time or exposure to salt air is specifically
exempted under this warranty.
Neither Craftmade/Ellington nor the manufacturer will
assume any liability resulting from improper installation or
use of this product. In no case shall the company be liable
for any consequential damages for breach of this, or any
other warranty expressed or implied whatsoever. This
limitation as to consequential damages shall not apply in
states where prohibited.
Parts Replacement.
For parts and information, please refer to
"Parts Inventory" on page 2.
Craftmade/Ellington Customer Support:
1-800-486-4892
www.craftmadebrands.com
page 9
Page 11
Guía de instalación
Para modelo:
LEER ESTAS INSTRUCCIONES Y
GUARDARLAS PARA UTILIZACION FUTURA
ZE56, Zena
Indice de materias:
Sugerencias de seguridad. Pág. 1
Desempaquetado del ventilador. Pág. 2
Inventario de piezas. Pág. 2
Preparación para la instalación. Pág. 3
Instalación del soporte de montaje. Pág. 3
Ensamblaje del ventilador. Págs. 4 - 5
Instalación eléctrica. Pág. 5
Colocación de la cubierta decorativa. Pág. 6
Colocación de las aspas. Pág. 6

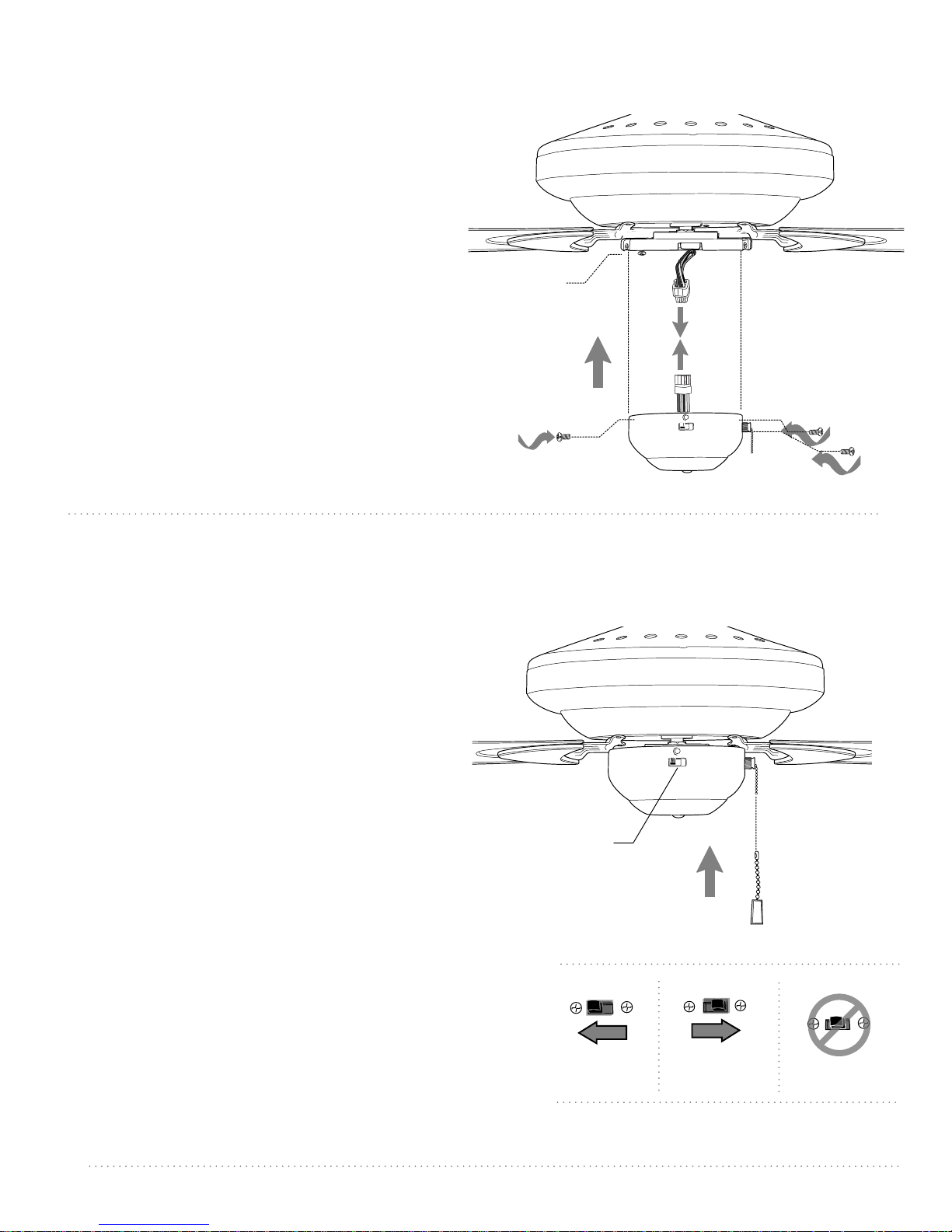

Ensamblaje de la caja de encendido. Pág. 7
Verificación del funcionamiento del
ventilador. Pág. 7

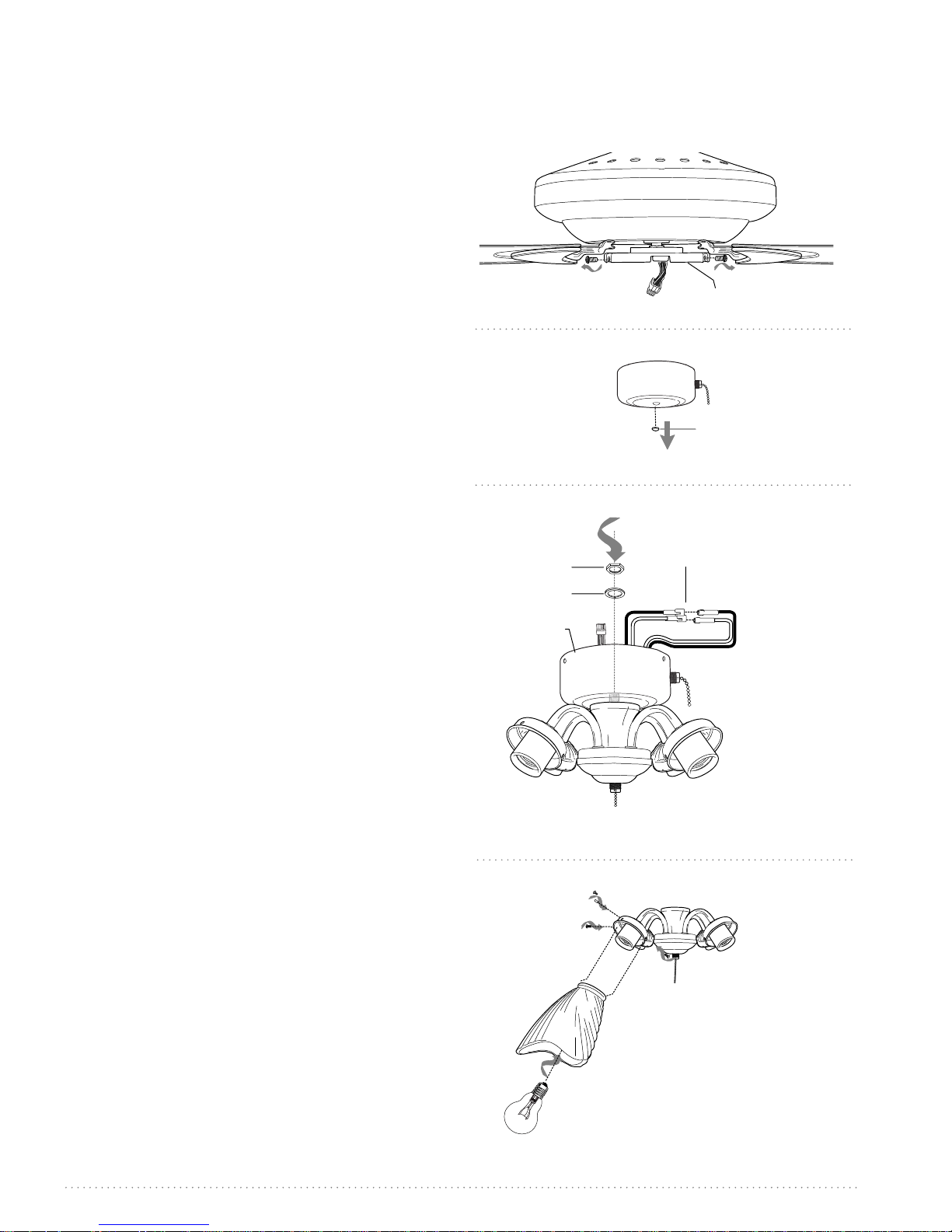

Instalación del juego de luz (opcional). Pág. 8
E192641
peso neto del ventilador: 9,00 kg (19,80 lb)
Localización de fallas. Pág. 9
Piezas de repuesto. Pág. 9
Garantía. Pág. 9
IMPRESO EN CHINA
Page 12
SUGERENCIAS DE SEGURIDAD.
ADVERTENCIA: Para evitar la posibilidad de una descarga eléctrica, desconectar la corriente en la caja de fusibles principal
o el interruptor protector antes de iniciar la instalación del ventilador o antes de repararlo o instalar accesorios.
1. LEER TODAS LAS INSTRUCCIONES E INFORMACIÓN DE SEGURIDAD CUIDADOSAMENTE ANTES DE INSTALAR SU
PRECAUCION: Para reducir el riesgo de daño corporal, es posible que sea necesario usar guantes al manejar las piezas del
2. Asegurarse de que todas las conexiones eléctricas cumplan con los Códigos o las Ordenanzas Locales, el Código
3. Asegurarse de que haya localizado una ubicación para su ventilador que permite el espacio necesario para la rotación
4. La caja de salida eléctrica debe estar bien sujetada a la viga de soporte del techo y deben ser capaces de sostener por
ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica o daño corporal, instalar en la caja de salida marcada
"Aceptable para sostener ventilador de 15,9 kg (35 lb) o menos" ["Acceptable for Fan Support of 15.9 kg (35 lb) or less"] y
utilizar los tornillos proporcionados con la caja de salida. La mayoría de las cajas de salida que normalmente se usan para
sostener los aparatos de alumbrado no siempre son apropiadas para sostener ventiladores y es posible que las tenga que
reemplazar. En caso de duda, consultar con un electricista calificado.
ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica o daño corporal, los conectores para cable provistos
con este ventilador son diseñados para aceptar sólo un cable de calibre 12 de la casa y dos cables principales del ventilador.
Si el calibre del cable de la casa es superior al 12 o hay más de un cable de la casa para conectar a los cables principales del
ventilador al cual corresponda cada uno, consultar con un electricista para informarse sobre el tamaño correcto de
conectores para cable que se debe usar.
VENTILADOR Y GUARDAR ESTAS INSTRUCCIONES.
ventilador que tengan bordes afilados.
Nacional Eléctrico y ANSI/NFPA 70-1999. Si usted no está familiarizado con el alambrado eléctrico o los cables de la
casa/el edificio son de colores diferentes a los cuales se refieren en las instrucciones, favor de buscar un electricista
calificado.
de las aspas, y por lo menos 2,13 metros (7 pies) de espacio libre entre el piso y las puntas de las aspas. Debe
instalar el ventilador para que las puntas de las aspas queden a una distancia de por lo menos 76 centímetros (30
pulgadas) de las paredes y otras estructuras verticales.
lo menos 16 kilogramos (35 libras). La caja debe tener apoyo directo de la estructura del edificio. Sólo usar cajas
de salida registradas
en inglés).
con CUL (Canadá) o UL (EEUU) q
ue indican que "sirven para ventilador" ("FOR FAN SUPPORT"
5. Los diagramas eléctricos son únicamente para referencia. Los juegos de luz que no se incluyen con el ventilador
deben tener el
Los interruptores deben ser interruptores de uso general CUL (Canadá) o UL (EEUU).
incluidas con el juego de luz y los interruptores para ensamblarlos correctamente.
6. Después de haber terminado la instalación, asegurarse de que todas las conexiones estén totalmente seguras.
7. Después de haber terminado todas las conexiones eléctricas, los conductores empalmados deben ser volteados para
arriba y colocados cuidadosamente dentro de la caja de salida. Los alambres se deben de separar con el conductor
a tierra a un lado y el conductor a tierra del equipo al lado opuesto.
ADVERTENCIA: Para reducir el riesgo de incendio o descarga eléctrica, no usar el ventilador con ningún control de
velocidad de estado sólido ni controlar la velocidad del ventilador con un interruptor con reductor de luz de gama
completa. [El usar un interruptor con reductor de luz de gama completa para controlar la velocidad del ventilador causará
un zumbido recio del ventilador.] (Nota: Este ventilador sí sirve para usar con control remoto).
8. No utilizar el interruptor de reversa hasta que el ventilador se haya parado completamente.
9. No insertar ningún objeto entre las aspas mientras estén rotando.
ADVERTENCIA: Para reducir el riesgo de daño corporal, no doblar los brazos de las aspas durante el ensamblaje ni durante
la instalación. No insertar objetos entre las aspas mientras estén rotando.
ADVERTENCIA: Para reducir el riesgo de daño corporal o algún daño al ventilador, tener cuidado al estar trabajando
alrededor del ventilador o limpiándolo.
10. No utilizar agua ni detergentes para limpiar el ventilador ni las aspas. Usar un trapo seco o ligeramente
húmedo para su limpieza general.
ADVERTENCIA: Para reducir el riesgo de daño corporal, usar sólo las piezas provistas con este ventilador. Al usar piezas
DISTINTAS a las provistas con este ventilador se invalidará la garantía.
NOTA: No se debe concluir que las precauciones de seguridad importantes e instrucciones en este manual van a abarcar
todas las condiciones y situaciones posibles que puedan ocurrir. Se debe entender que el sentido común y la precaución
son factores necesarios en la instalación y la operación de este ventilador.
símbolo CUL (Canadá) o UL (EEUU) y también deben indicar que sirven para uso con este ventilador.
Referirse a las instrucciones
página 1
Page 13
1. Desempaquetado del ventilador.
Abrir el empaque cuidadosamente. Sacar los artículos
del embalaje. Sacar el motor y ponerlo en una
alfombra o en el embalaje para evitar rayar el acabado.
Guardar la caja de cartón o el empaquetamiento
original en caso de que tenga que mandar el
ventilador para alguna reparación.
Comprobar las piezas del ventilador con el inventario
de piezas y verificar que se incluyeron todas.
2. Inventario de piezas.
a. cubierta decorativa. 1 unidad
b. soporte de montaje. 1 unidad
c. tubo y bola que sirve para colgar.1 unidad
d. bastidor del motor. 1 unidad
e. caja de encendido. 1 unidad
f. placa de la caja de encendido. 1 unidad
g. cubierta del cuello. 1 unidad
h. brazo para el aspa. 5 unidades
i. placa del aspa. 5 unidades
j. tapa de la cubierta decorativa (en paquete de
artículos de ferretería). 1 unidad
a
d
f
h
b
e
g
i
c
j
k. aspa. 5 unidades
l. paquetes de artículos de ferretería
RECORDATORIO IMPORTANTE:
Se tienen que utilizar las piezas provistas
con este ventilador para una instalación
adecuada y su seguridad.
k
l
página 2
Page 14
3. Preparación para la instalación.
Para prevenir daño corporal y otros daños, estar seguro
de que el lugar en donde va a colgar el ventilador le
permite un espacio libre de 2,13m (7 pies) entre las
puntas de las aspas y el piso y 76cm (30 pulg.) entre las
aspas y cualquier pared u otra obstrucción.
Este ventilador es adecuado para habitaciones hasta
37,2 metros cuadrados (400 pies cuadrados).
Se puede colgar este ventilador con tubo en un
techo regular (sin inclinación) o abovedado. La
longitud colgante se puede extender comprando un
tubo más largo (con diámetro de 1,27cm/0,5 pulg.).
No hay ningún otro tipo de instalación, como al ras
con el techo, disponible para este ventilador.
Se necesitan las herramientas siguientes para la
instalación:
Destornillador de estrella Phillips, destornillador de
paleta (plano), alicates ajustables o llave de tuercas,
escalera de tijera, cortaalambres y cinta aisladora.
borde del aspa
2,13m
(7 pies)
instalación
con tubo
76cm
(30
pulg.)
3,66m - 6,1m
12 pies - 20 pies
3,66m - 6,1m
12 pies - 20 pies
instalación al ras
con el techo
El ángulo de
inclina-ción de un techo
abovedado no debe
exceder los 25 grados.
4. Instalación del soporte de montaje.
Apagar los cortacircuitos en el panel de electricidad que suplen
corriente a la caja de salida y asegurarse de que el interruptor
de luz esté APAGADO.
ADVERTENCIA: El no desconectar el suministro de fuerza antes de
la instalación puede tener por resultado lesiones graves.
Quitar el aparato existente.
ADVERTENCIA: Si utiliza una caja de salida existente, asegurarse
de que la caja de salida esté firmemente conectada a la estructura
del edificio y que sea capaz de sostener el peso total del ventilador.
Asegurarse de que la caja de salida indique claramente que "Sirve
para ventilador" (FOR FAN SUPPORT); si no, se debe reemplazar
con una caja de salida aprobada. El no hacer el cambio si es
necesario puede resultar en lesiones graves.
PRECAUCION: Asegurarse de que la caja de salida esté conectada
a tierra correctamente y que haya un conductor a tierra (cable
VERDE o pelado).
Instalar el soporte de montaje utilizando los tornillos originales,
las arandelas de resorte y las arandelas planas de su nueva o
existente caja de salida.* Si hace la instalación en un techo
abovedado, colocar el soporte de montaje con la abertura
dirigida hacia la parte alta del techo. Arreglar el alambrado
eléctrico (los cables) en la parte de atrás del soporte y lejos de
la abertura del soporte.
*Nota: Es muy importante usar los artículos de ferretería correctos
al instalar el soporte de montaje puesto que sirve para sostener el
ventilador.
soporte de montaje
arandelas planas
arandelas de resorte
tornillos de la
caja de salida
ON
ON
OFF
OFF
página 3
Page 15
5. Ensamblaje del ventilador.
Quitar la bola que sirve para colgar del tubo, aflojando el
tornillo de fijación de la bola que sirve para colgar. Bajar la
bola que sirve para colgar y sacar el perno del tope y luego
deslizar la bola que sirve para colgar del tubo. [Referirse al
diagrama 1.]
Aflojar el tornillo de fijación del cuello y la tuerca de la parte
superior del bastidor del motor. Quitar el el perno y la clavija
de la parte superior del astidor del motor. [Referirse al
diagrama 2.]
tornillo
de fijación
diagrama 1
cableado
perno
de tope
bola que
sirve para
colgar
cable de
seguridad
Sugerencia: Para preparar los cables para pasarlos por el
tubo, poner un pedacito de cinta aisladora en la punta de los
cables--esto mantendrá los cables juntos al pasarlos por el
tubo. [Referirse al diagrama 2.]
Determinar la longitud del tubo que usted desea usar. Pasar
los cables del ventilador y el cable de seguridad a través del
tubo y con cuidado jalar el cableado en exceso por la parte
de arriba del tubo.
[Referirse al diagrama 2.]
Enroscar el tubo en el cuello del motor hasta alinearse los
agujeros para el perno y la clavija en el tubo con los del
cuello--asegurarse de que no se tuerzan los cables. Volver a
introducir el perno y la clavija que se quitaron en la página
anterior. Apretar los tornillos de fijación del cuello y las
tuercas completamente. [Referirse al diagrama 2.]
Localizar la tapa de la cubierta decorativa en uno de los
paquetes de artículos de ferretería.
cuello, la tapa de la cubierta y la cubierta decorativa por el
tubo. [Referirse al diagrama 3.] (Nota:
Pasar la cubierta del
Se tiene que voltear
la tapa de la cubierta decorativa para que el lado brillante
dé al bastidor del motor.]
Enroscar el cable de seguridad y los cables por la bola que
sirve para colgar; y luego resbalar la bola que sirve para
colgar por el tubo--la parte de arriba del tubo debe tener el
agujero para el tornillo de fijación en ese extremo; usar ese
agujero al colocar el tornillo de fijación); Introducir el perno
de tope en la parte de arriba del tubo más largo y subir la
bola que sirve para colgar. Asegurarse de que el perno de
tope se ponga en línea con las ranuras dentro de la bola que
sirve para colgar. Apretar bien el tonillo de fijación. [Referirse
al diagrama 4.]
clavija
diagrama 2
cubierta
decorativa
cubierta
del cuello
diagrama 3
tubo
tubo
tornillo
de fijación
del cuello
y tuerca
perno
tapa de la
cubierta
decorativa
bastidor
del motor
ADVERTENCIA: Si no se apriete bien el tornillo de fijación es
posible que se afloje el ventilador y que se caiga.
[El "Ensamblaje del ventilador" continúa en la
página siguiente.]
NOTA: No se debe concluir que las precauciones de seguridad
importantes e instrucciones en este manual van a abarcar
todas las condiciones y situaciones posibles que puedan ocurrir.
Se debe entender que el sentido común y la precaución son
factores necesarios en la instalación y la operación de este
ventilador.
página 4
perno
de tope
diagrama 4
agujero para el
tornillo de fijación
bola que sirve
paracolgar
Page 16
5. Ensamblaje del ventilador. (cont.)
Ya que esté sujetado el soporte de montaje a la caja de salida y
capaz de apoyar el ventilador, usted está listo para colgar el
ventilador. Agarrar el ventilador firmemente con las dos manos.
Deslizar el tubo por la abertura del soporte de montaje y dejar que
se detenga la bola en el soporte de montaje. Girar la bola que sirve
para colgar hasta que la ranura de la bola se alinee con la parte
saliente del soporte de montaje.
ADVERTENCIA: El no alinear la ranura en la bola que sirve para
colgar con la parte saliente del soporte de montaje puede causar
lesiones graves o la muerte.
Sugerencia: Solicitar ayuda de otra persona para mantener sujeta la
escalera y para que le suba el ventilador cuando usted ya esté
preparado en la escalera para colgarlo.
viga de
madera
cubierta
bucle del cable
de seguridad
tornillo para
madera
y arandela
cable de
seguridad
parte saliente del
soporte de montaje
ranura en la bola
que sirve para colgar
Encontrar un punto de acoplamiento seguro (se recomienda la viga
de madera en el techo) y asegurar el cable de seguridad. Utilizar
tornillo para madera para trabajos pesados, arandela y arandela de
seguridad (no provistos) en el bucle del cable de seguridad. Si es
necesario, ajustar el bucle en el extremo del cable de seguridad. El
bucle en el extremo del cable de seguridad debe ser de tal tamaño
que pase justo sobre la punta de la parte roscada del tornillo para
madera. Poner el cable a prueba jalando la parte suelta en la punta
del cable con alicate. Si el cable se desliza o se reduce el bucle del
cable por donde pasa el tornillo, hay que ajustar el bucle de nuevo.
Se puede poner el cable en exceso en el área del techo.
6. Instalación eléctrica.
PRECAUCION: Asegurarse de que la caja de salida esté
conectada a tierra como es debido y que exista un conductor a
tierra (VERDE o pelado).
Asegurarse de que toda conexión eléctrica cumpla con los Códigos
o las Ordenanzas Locales y el Código Nacional Eléctrico. Si usted
no está familiarizado con la instalación eléctrica o los cables de
la casa/el edificio son de colores diferentes a los cuales se refieren
a continuación, favor de buscar un electricista calificado.
Nota: Si la longitud del alambrado que sale del ventilador es
demasiado, se puede cortarlo al largo deseado y luego pelarlo.
Una vez que el ventilador esté bien sujeto en el soporte de
montaje, se puede hacer la instalación eléctrica como sigue:
Conectar el cable NEGRO del ventilador al cable NEGRO del
techo con un conector para cable provisto.
Conectar el cable BLANCO del ventilador al cable BLANCO
del techo con un conector para cable provisto.
Conectar todos los conductores a TIERRA (VERDES) del
ventilador a los PELADOS/VERDES del techo con un conector
para cable provisto.
Puesto que este ventilador no incluye juego de luz, es necesario
colocar un conector para cable en la punta del cable AZUL
(como se indica con la flecha en el diagrama). [Nota: Si elige
comprar juego de luz para el ventilador, hay que conectar el
cable AZUL del ventilador al cable NEGRO del techo en lugar
de eso.]
del techo
del ventilador
alambre conductor blanco
alambre conductor negro
negro
blanco
blanco
negro
azul
bastidor
del motor
toma de tierra
(verde o pelada)
conector
para cable
toma de tierra
(verde o pelada)
*
* Como una medida de seguridad adicional, envolver cada
conector para cable por separado con cinta aisladora.
página 5
Page 17

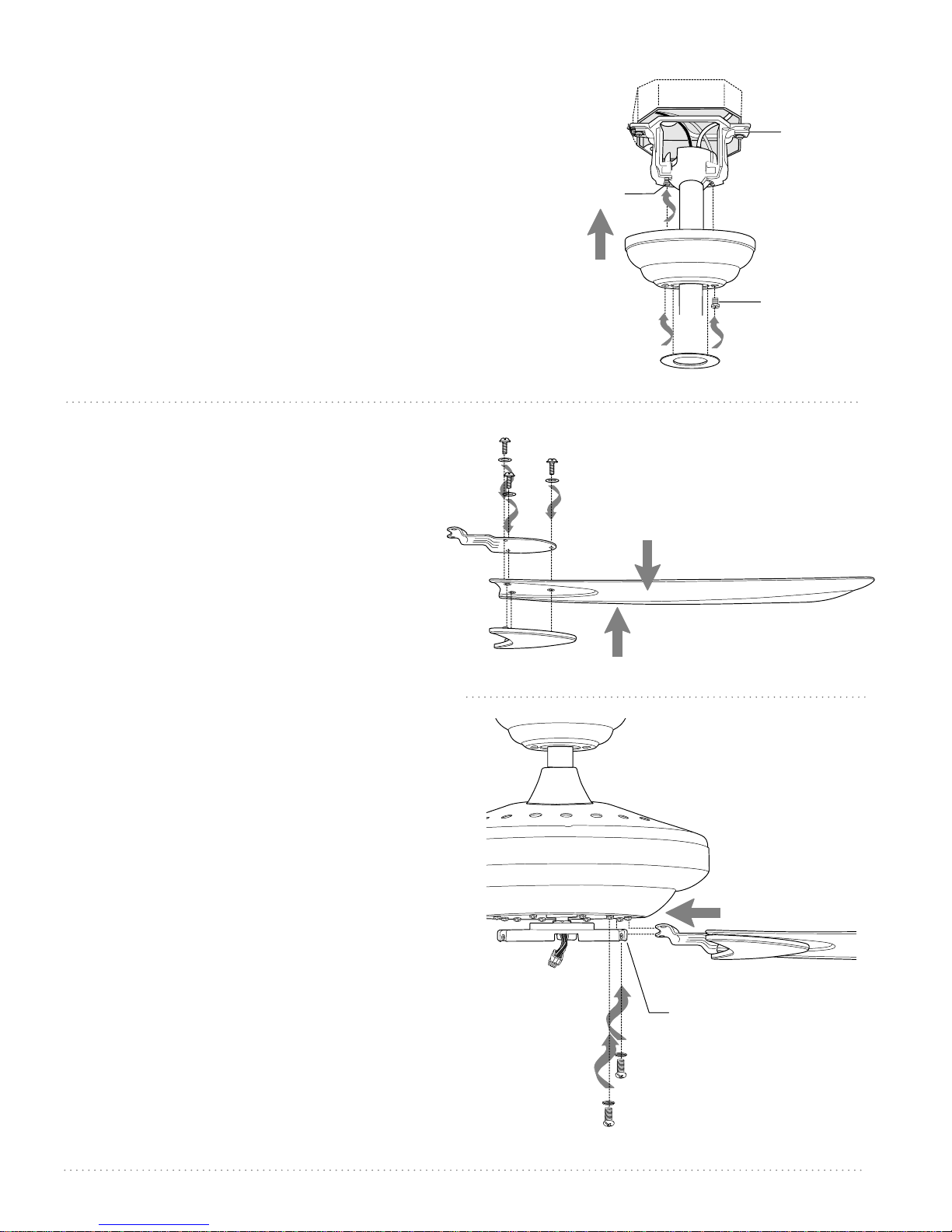

7. Colocación de la cubierta decorativa.
Localizar los 2 tornillos en la parte inferior del soporte de
montaje y quitar el tornillo que está localizado más cerca del
extremo abierto del soporte de montaje. Aflojar parcialmente el
otro tornillo. Elevar la cubierta decorativa hasta el soporte de
montaje. Poner la parte redondeada del agujero con ranura en la
cubierta decorativa encima del tornillo aflojado en el soporte de
montaje y empujar hacia arriba. Girar la cubierta decorativa para
cerrarla. Volver a introducir el tornillo que se quitó, y luego
apretar bien ambos tornillos. Subir la tapa de la cubierta
decorativa hasta la cubierta decorativa, alineando la parte
redondeada de los agujeros con ranura en la tapa de la cubierta
decorativa con las cabezas de tornillo en el fondo de la cubierta
decorativa. Girar la tapa de la cubierta decorativa a la derecha
(en el sentido de las agujas del reloj) hasta que ya no gire.
8. Colocación de las aspas.
tornillo
cubierta
decorativa
soporte de
montaje
tornillo
tapa de la
cubierta
decorativa
Para ahorrar tiempo: Se pueden poner las
arandelas a los tornillos para fijar las aspas antes
de instalar las aspas.
Localizar 15 tornillos y arandelas en uno de los
paquetes de artículos de ferretería. Agarrar una de
las placas para las aspas y ponerla debajo de una
de las aspas [Fijarse en la etiqueta en el aspa que
indica ESTE LADO HACIA ARRIBA y voltear el
aspa para que la etiqueta esté orientada hacia
arriba], alineando los postes en la placa para el
aspa con los agujeros en el aspa, como se muestra,
y poner el brazo para el aspa encima del aspa.
Introducir 3 tornillos para fijar las aspas (junto con
las arandelas) con los dedos primero y luego
apretar los tornillos bien con destornillador de
estrella Phillips. Repetir el procedimiento con las
demás aspas.
Sacar los tornillos para los brazos para las aspas y
las arandelas de seguridad del lado inferior del
motor. Si se han instalado soportes de plástico con
los tornillos para el brazo para el aspa, desechar
los soportes de plástico (guardar los tornillos para
el brazo para el aspa y las arandelas de seguridad
para asegurar los brazos para el aspa). Alinear los
agujeros de uno de los brazos para las aspas con
los agujeros para los tornillos en el motor y fijar el
brazo para el aspa con las arandelas de seguridad
y los tornillos para el brazo para el aspa. [Nota:
Utilizar la abertura en la placa de la caja de
encendido para tener fácil acceso a los agujeros en
el motor con el destornillador.] Antes de apretar
los tornillos bien, repetir el mismo procedimiento
con los demás brazos para las aspas. Apretar bien
todos los tornillos.
tornillos y arandelas
brazo para
el aspa
placa del aspa
arandelas
de seguridad
para fijar el aspa
aspa
bastidor del motor
brazo para
el aspa
aspa
placa de la caja
de encendido
tornillos para el
brazo para el aspa
Nota: Apretar los tornillos para los brazos para el
aspa dos veces al año.
página 6
Page 18
9. Instalación de la caja de encendido.
Quitar 3 tornillos de la placa de la caja de
encendido. Conectar el enchufe macho del
bastidor del motor al enchufe hembra de la caja de
encendido, haciendo coincidir los colores en el
enchufe macho con los del enchufe hembra para
que se encajen. Asegurarse de que se conecten
bien los enchufes.
Alinear los agujeros en la caja de encendido con
los agujeros en la placa de la caja de encendido.
Volver a introducir los tornillos que apenas se
quitaron y apretar los 3 tornillos bien con un
destornillador de estrella Phillips.
placa de
la caja de
encendido
bastidor
del motor
enchufe macho
enchufe hembra
caja de
encendido
10. Verificación del funcionamiento del ventilador.
Se le recomienda poner el ventilador a prueba antes de
terminar la instalación. Regresar la corriente de
electricidad en el cortacircuitos y encender el
interruptor de la luz en la pared (si se aplica).
Verificar las velocidades del ventilador con la
cadena de encendido. Empezar en estado de APAGADO
(sin movimiento de las aspas). Con el primer tirón el
ventilador estará en marcha ALTA.
El segundo tirón pondrá el ventilador en marcha
MEDIA-ALTA. El tercer tirón bajará el ventilador a
marcha MEDIA-BAJA. El cuarto tirón bajará el ventilador
a marcha BAJA. Con el quinto tirón se APAGARÁ el
ventilador de nuevo. (diagrama 1) Si el ventilador no
funciona, favor de referirse a la sección "Localización de
fallas" para resolver cualquier asunto antes de
comunicarse con el Servicio al Cliente.
Apagar el ventilador completamente antes de mover el
interruptor de reversa. Regularlo para que se circule
bien el aire dependiendo de las estaciones del año.
- posición IZQUIERDA en verano (diagrama 2)
- posición DERECHA en invierno (diagrama 3)
Un ventilador de techo le permitirá subir el termostato
en verano y bajarlo en invierno sin notar una diferencia
en su comodidad.
Importante: Hay que mover el interruptor de reversa o
completamente hacia la IZQUIERDA o completamente
hacia la DERECHA para que funcione el ventilador. Si el
interruptor de reversa está puesto en la posición de en
medio (diagrama 4), no funcionará el ventilador.
interruptor de
reversa
diagrama 1
diagrama 2 diagrama 3 diagrama 4
bastidor
del motor
extensión
para la cadena
de encendido
Fijar la extensión para la cadena de encendido provista
a la cadena de encendido o usar una hecha a medida (a
la venta por separado).
página 7
Page 19
11. Instalación del juego de luz (opcional).
ADVERTENCIA: El no desconectar el suministro de
fuerza eléctrica en el panel principal antes de instalar el
juego de luz puede causar lesiones graves.
SI DESEA UTILIZAR EL VENTILADOR CON JUEGO DE
LUZ (a la venta por separado), quitar los 3 tornillos de
la placa de la caja de encendido. (Referirse al
diagrama a.)
Perforar la caja de encendido con destornillador en el
mero centro para que se caiga la tapa. (Referirse al
diagrama b.) Quitar la tuerca hexagonal y la arandela
de seguridad de la varilla roscada en el conectador
para el juego de luz. Pasar los cables del conectador
para el juego de luz (uno por uno) por el agujero de
en medio de la caja de encendido y atornillar la caja
de encendido en la varilla roscada. Después bajar la
arandela de seguridad y la tuerca hexagonal que se
quitaron anteriormente. Apretar la tuerca hexagonal
encima de la arandela de seguridad para que se
queden bien ajustadas. (Referirse al diagrama c.)
Conectar el cable BLANCO del conectador para el
juego de luz al cable BLANCO de la caja de
encendido. Conectar el cable NEGRO del conectador
para el juego de luz al cable AZUL (o NEGRO) de la
caja de encendido. Asegurarse de que se conecten
bien las conexiones tipo “molex.” (Referirse al
diagrama c.)
diagrama a
encendido
diagrama b
tuerca
hexagonal
arandela
de seguridad
caja de
encendido
caja de
conexiones
tipo “molex”
NEGRO
BLANCO
bastidor
del motor
placa de la caja
de encendido
tapa
AZUL (o NEGRO)
BLANCO
Conectar el enchufe macho del bastidor del motor al
enchufe hembra de la caja de encendido, haciendo
coincidir los colores en el enchufe macho con los del
enchufe hembra para que se encajen. Asegurarse de
que se conecten bien los enchufes.
Alinear los agujeros en la caja de encendido con los
agujeros en la placa de la caja de encendido. Volver a
introducir los tornillos que se quitaron anteriormente
y apretar bien los 3 tornillos.
Colocar la(s) pantalla(s) de vidrio al conectador para el
juego de luz con los artículos de ferretería provistos
con el juego de luz. (Referirse al diagrama d.)
Nota: Si instala un globo, hay que instalar la(s)
bombilla(s) primero.
Instalar la(s) bombilla(s) especificada(s) en el juego de
luz. (Referirse al diagrama d.) Si instala una bombilla
halógena, tener cuidado de no tocar el cristal
directamente con los dedos porque el aceite de la piel
puede afectar la durabilidad de la bombilla.
IMPORTANTE: Cuando necesite cambiar las
bombillas, recordar dejar que se enfríen la(s)
bombilla(s) y la(s) pantalla(s) de vidrio antes de
tocarlas.
conectador para
el juego de luz
[sólo representativo,
para conexión del
juego de luz con
varilla roscada]
diagrama c
conectador
para el
juego de luz
[sólo representativo]
pantalla de vidrio
[sólo representativa]
bombilla
[sólo representativa]
diagrama d
página 8
Page 20
Localización de fallas.
Garantía.
ADVERTENCIA: El no desconectar el suministro de
fuerza eléctrica antes de hacer localización de fallas
para cualquier problema de instalación eléctrica
puede causar lesiones graves.
Problema: El ventilador no funciona.
Soluciones:
1. Inspeccionar el interruptor de pared del ventilador.
2. Verificar que el interruptor de reversa del ventilador
esté en una sola posición, no en medio de las dos.
3. Verificar la instalación eléctrica del ventilador.
4. Asegurarse de que se conectaron bien los enchufes
macho y hembra en la caja de encendido.
Problema: El juego de luz (opcional) no se ilumina.
Soluciones:
1. Inspeccionar el interruptor de pared del ventilador.
2. Verificar que se instalaron correctamente las
bombillas.
3. Verificar que se hizo correctamente la conexión de
cables en la cubierta decorativa.
4. Asegurarse de que se conectaron bien las
conexiones tipo "molex" en la caja de encendido.
Problema: El ventilador funciona pero la(s) luz (luces)
no (si se aplica).
Soluciones:
1. Verificar que se instalaron correctamente las
bombillas.
2. Verificar que se hizo correctamente la conexión de
cables en la cubierta decorativa.
3. Asegurarse de que se conectaron bien las
conexiones tipo "molex" en la caja de encendido.
4. Reemplazar bombillas defectuosas con el mismo
tipo de bombilla.
Problema: No funciona la fuente de luz (luz superior,
luz inferior o ambas), si se aplica.
Solución:
El aparato que sirve para limitar el vatiaje ha
interrumpido la corriente eléctrica que va a la fuente
de luz. Asegurarse de que las bombillas en la fuente de
luz no sumen más de 190W.
GARANTIA LIMITADA DE POR VIDA DE
CRAFTMADE/ELLINGTON:
CRAFTMADE/ELLINGTON garantiza este ventilador al
comprador original de grupo familiar para uso interior con
las siguientes condiciones:
GARANTIA DE 1 AÑO: CRAFTMADE/ELLINGTON reemplazará
o reparará cualquier ventilador que tenga funcionamiento
deficiente debido a defectos en los materiales o trabajo
manual. Comunicarse con el Servicio al cliente de
CRAFTMADE/ELLINGTON al 1-800-486-4892 para acordar el
reenvío del ventilador. Devolver el ventilador, con los gastos
de envío propagados, a Craftmade/Ellington. Nosotros
repararemos o reemplazaremos el ventilador y pagaremos
los gastos de envío de regreso.
GARANTIA DE 5 AÑOS: CRAFTMADE/ELLINGTON reemplazará
o reparará sin costo al comprador original, cualquier motor
de ventilador que no funcione de manera satisfactoria a
causa de uso normal.
DEVOLVER EL MOTOR SOLAMENTE, los gastos de envío
propagados, a Craftmade/Ellington. Nosotros repararemos el
motor al comprador o le enviaremos uno de reemplazo y
Craftmade/Ellington pagará los gastos de envío de regreso.
GARANTIA LIMITADA DE 6 AÑOS hasta DE POR VIDA:
CRAFTMADE/ELLINGTON reparará el ventilador, sin costo al
comprador original por el coste laboral, si el motor del
ventilador no funciona satisfactoriamente a causa del uso
normal. Las piezas que se utilizan en hacer la reparación
serán facturadas al comprador a los precios prevalecientes en
el momento de la reparación.
El comprador original será responsable de todos los gastos
incurridos en sacar, reinstalar y enviar el producto para
reparación.
Esta garantía no se aplica cuando el ventilador tenga daños
por abuso mecánico, físico, eléctrico o por agua resultando
en su mal funcionamiento. Se exenta específicamente el
deterioro en el acabado u otras partes debido al tiempo o
exposición al aire marino bajo esta garantía.
Ni Craftmade/Ellington ni el fabricante se harán
responsables por lo que pasa por una instalación inadecuada
o el uso impropio de este producto. La compañía no se hará
responsable en ningún caso de ningún daño emergente por
incumplimiento de esta o cualquier otra garantía expresada
o implicada en absoluto. Esta limitación de daños
emergentes no se aplicará en estados donde es prohibido.
Piezas de repuesto.
Problema: El ventilador se tambalea.
Soluciones:
1. Usar el juego para balancear las aspas incluido en
uno de los paquetes de artículos de ferretería. Si no se
incluye un juego para balancear las aspas, llamar al
Servicio al cliente, 1-800-486-4892, para pedir uno.
2. Averiguar que se apretó (apretaron) bien el (los)
tornillo(s) de fijación en el cuello del bastidor del
motor.
3. Averiguar que se apretó bien el tornillo de fijación en
la bola que sirve para colgar.
Para piezas o información, referirse al
"Inventario de piezas" en la página 2.
Servicio al Cliente de Craftmade/Ellington:
1-800-486-4892
www.craftmadebrands.com
página 9
Loading...
