Page 1
P. O. Box 1037
650 S. Royal Lane, Suite 100
Coppell, TX 75019 EE.UU.
(800) 486- 4892
8:00 a 5:00 CST (Hora local central)
Número de fax sin cargo: (877) 304-1728
Correo electrónico: [email protected]
www. craftmade.com
®
MEJOR DISEÑO
®
UNE CONCEPTION EXCEPTIONNELLE
P. O. Box 1037
650 S. Royal Lane, Suite 100
Coppell, TX 75019 EE.UU.
de 8 heures à 17 heures (Heure standard du centre)
Numéro de télécopieur gratuit : (877) 304-1728
Email: [email protected]
www. craftmade.com
P. O. Box 1037
650 S. Royal Lane, Suite 100
Coppell, TX 75019
(800) 486-4892
8:00 to 5:00 CST (Central Standard Time)
Toll Free Fax: (877) 304-1728
email: [email protected]
www.craftmade.com
®
BETTER BY DESIGN
®
BETTER BY DESIGN
Installation Instructions
Models: IM52
Impulse Ceiling Fans
IM52
Page 2

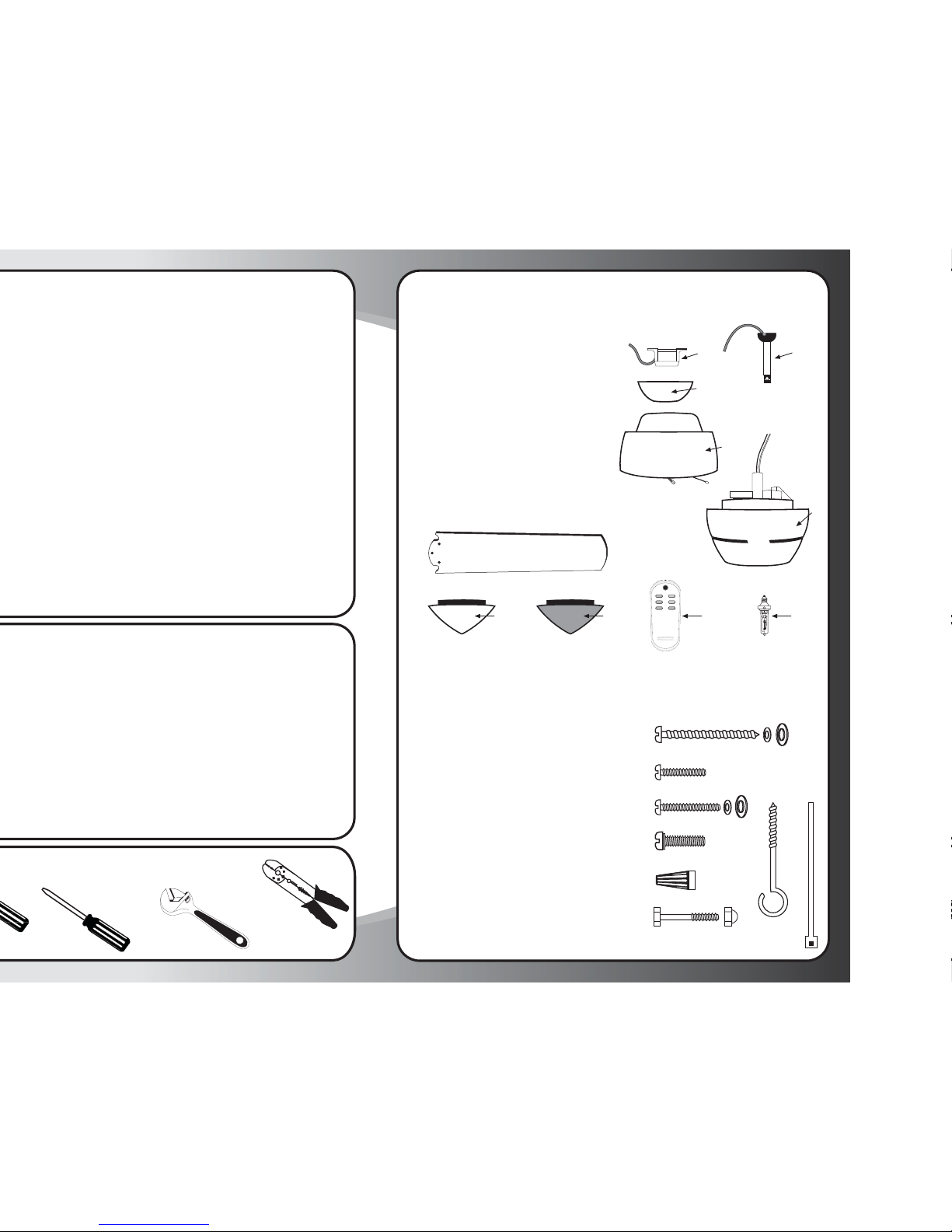

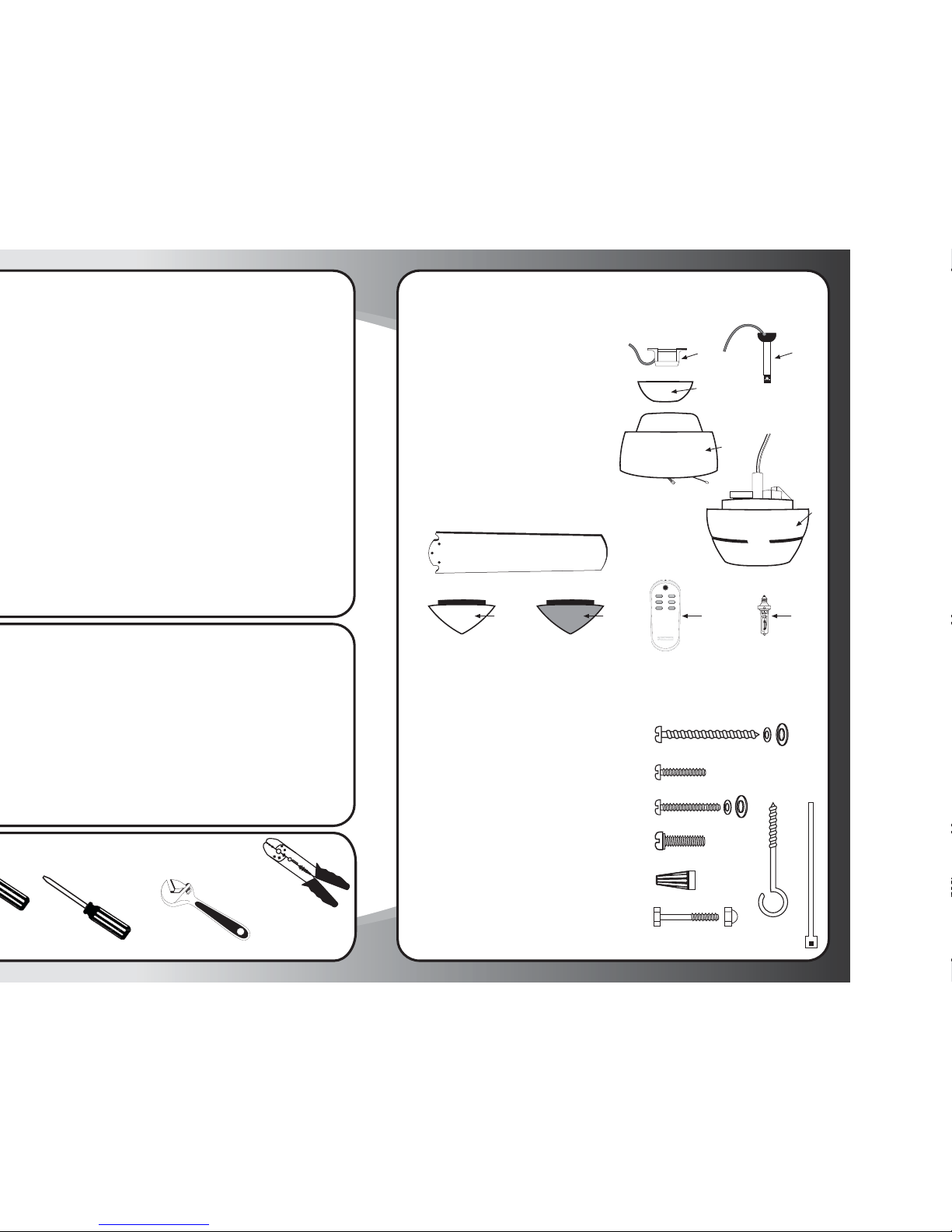

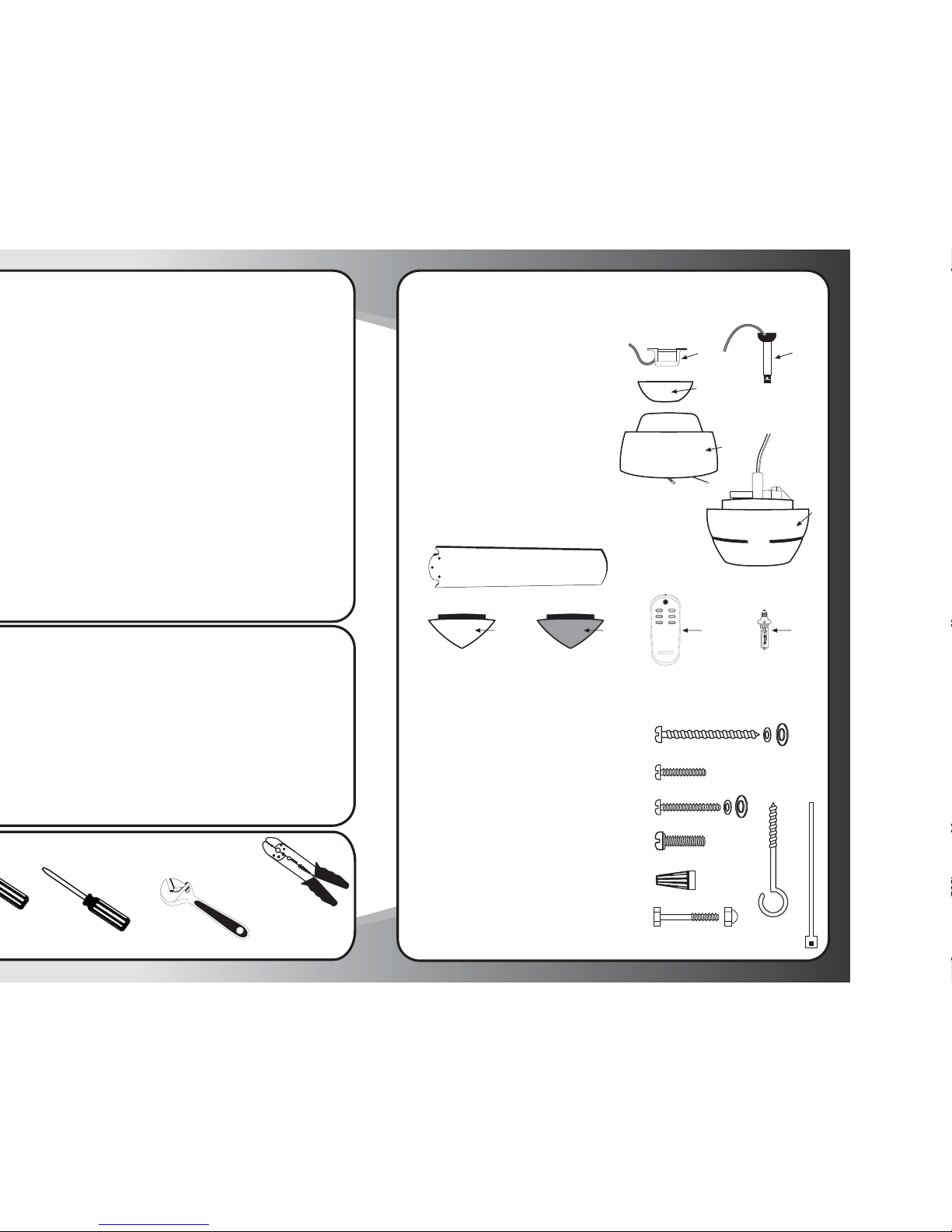

What You Have
PartsQuantity
1. Mounting Bracket 1
2. Down Rod Assembly 2
6" Rod Supplied
3. Canopy 1
4. Top Motor Housing 1
5. Fan Housing & Motor 1
6. Blades (included) 5
7. Light Kit Glass 1
8. Blank Cap 1
9. TCS Remote 1
10. Halogen Bulb 1
11. Balance Kit 1
1
Screw Package Quantity
S1. Wood Screws & Washers 2
S2. Screws (for Canopy) 3
S3. Bracket Screws & Washers 2
S4. Motor Screws 11
S5. Wire Connectors 3
S6. Safety Bolt & Nut 1
S7. "J" Hook 1
S8. Zip Tie 1
S2
S3
S4
S1
S6
4
3
5
2
S5
S7 S8
6
9
MED
LOW
L-1
L-2
REV
HIGH
FAN OFF
1087
Read and Save These Safety Precautions
Before Assembly
Tools You Need
3. Adjustable
Wre nch
2. Flat
Screwdriver
4. Wire Strippers
Page 3

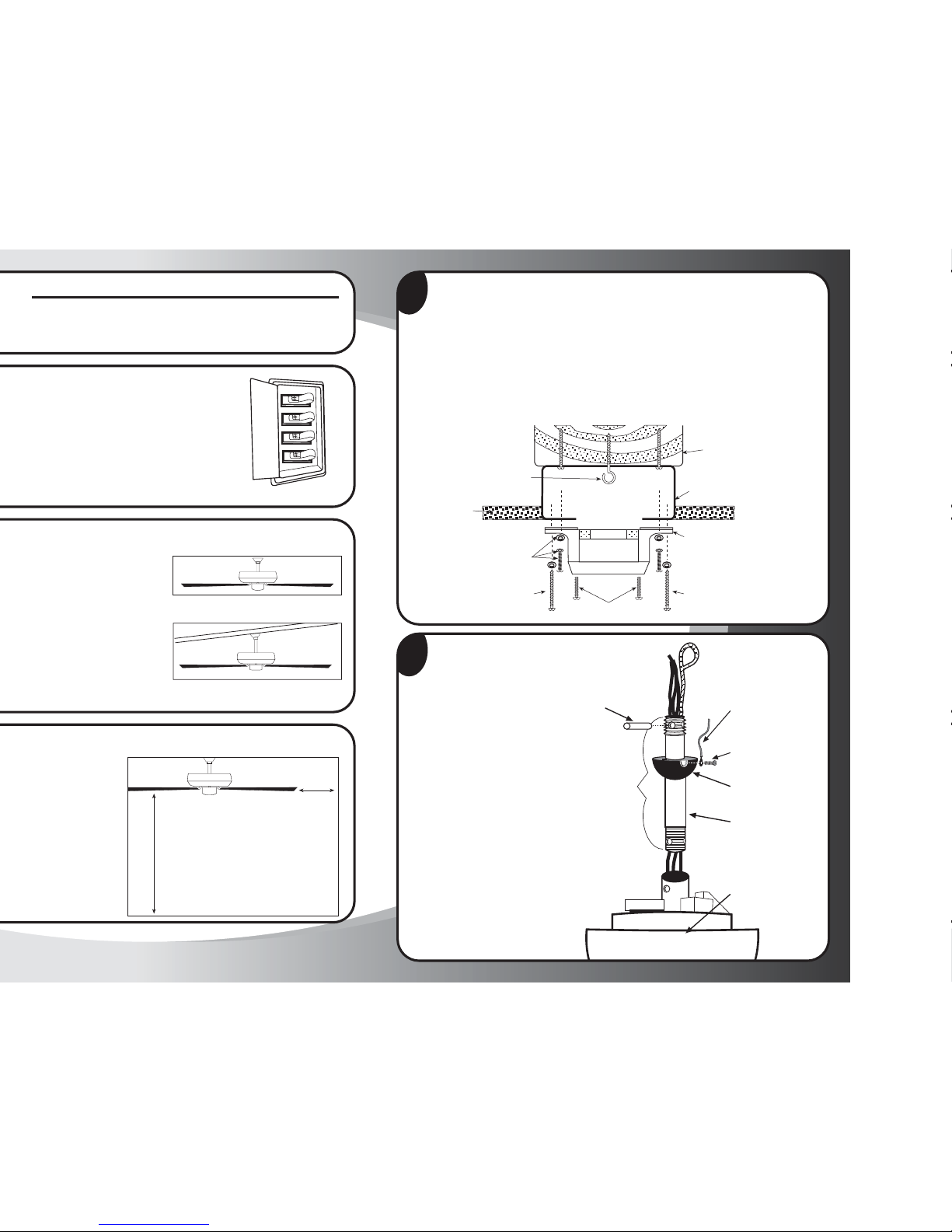

Step 1
Step 3
84”
(2.1m)
Min.
30”
0.75m
Min.
Step 2
Downrod Installation
(Vaulted Ceilings)
Downrod Installation
(Normal Ceilings)
Step 4

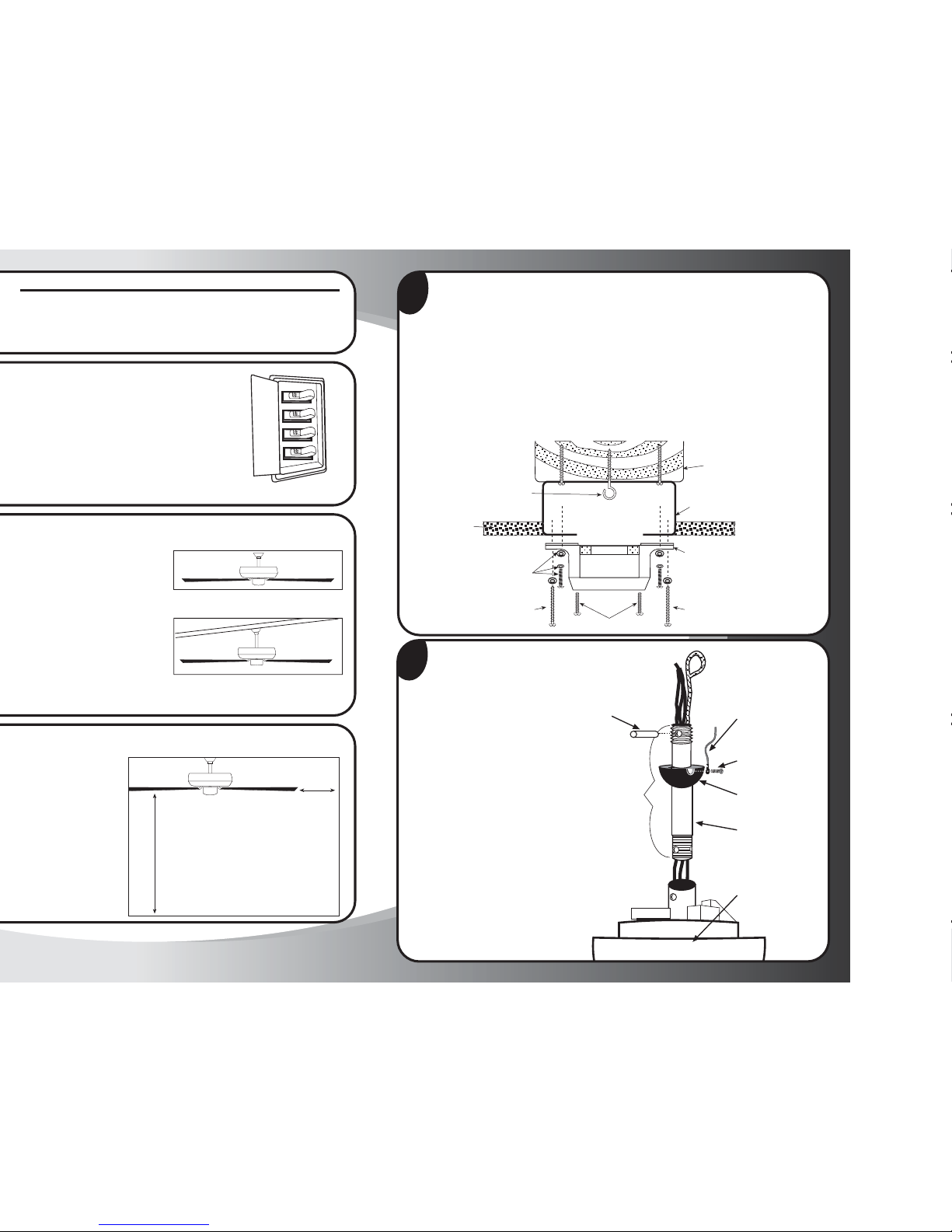

Prior to securing mounting bracket, screw "J" hook (S7) into ceiling outlet
box as a secondary support means. Secure mounting bracket (#1) to the
outlet box (A) by tightening bracket screws & washers (S3) as shown. If
not mounting to an outlet box, use wood screws (S1) and washers (S3) and
mount securely to ceiling beam. Be sure at this point to insert canopy
screws (S2) in bracket.
NOTE: Do not mount directly to sheet rock or ceiling tile.
NOTE: J Hook installation is a Canadian requirement only.
4
OUTLET BOX
Outlet Box (A)
Mounting Bracket (1)
Bracket Screws
& Washers (S3)
Support Beam
Wood Screws (S1)
Canopy Screws (S2)
Ceiling
Wood Screws (S1)
“J” Hook (S7)
Fan Motor Housing
Hanging Ball
Lock Pin
Downrod
Ball Screw
Green Ground
Wire
Downrod
Assembly
(#2)
5
Step 5
Locate downrod assembly
(2). Loosen ball screw on
black hanging ball to free
lock pin. Black hanging
ball will slide down.
Remove ground screw and
green ground wire.
Remove hanging ball from
downrod and save all
parts. Insert fan wires
through downrod. Screw
downrod into top of fan
motor housing, being
careful that wires are
pulled through.
Page 4
7

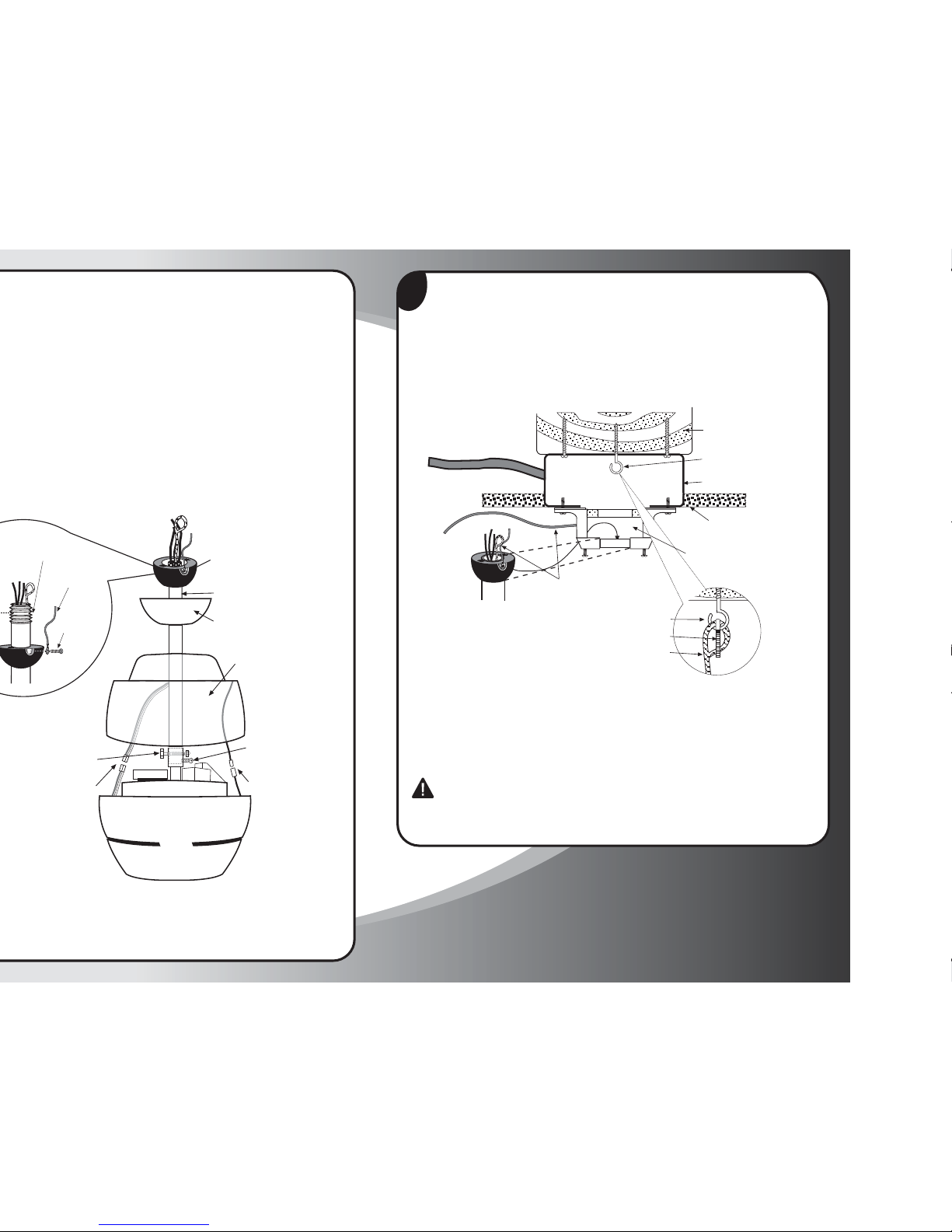

Step 7

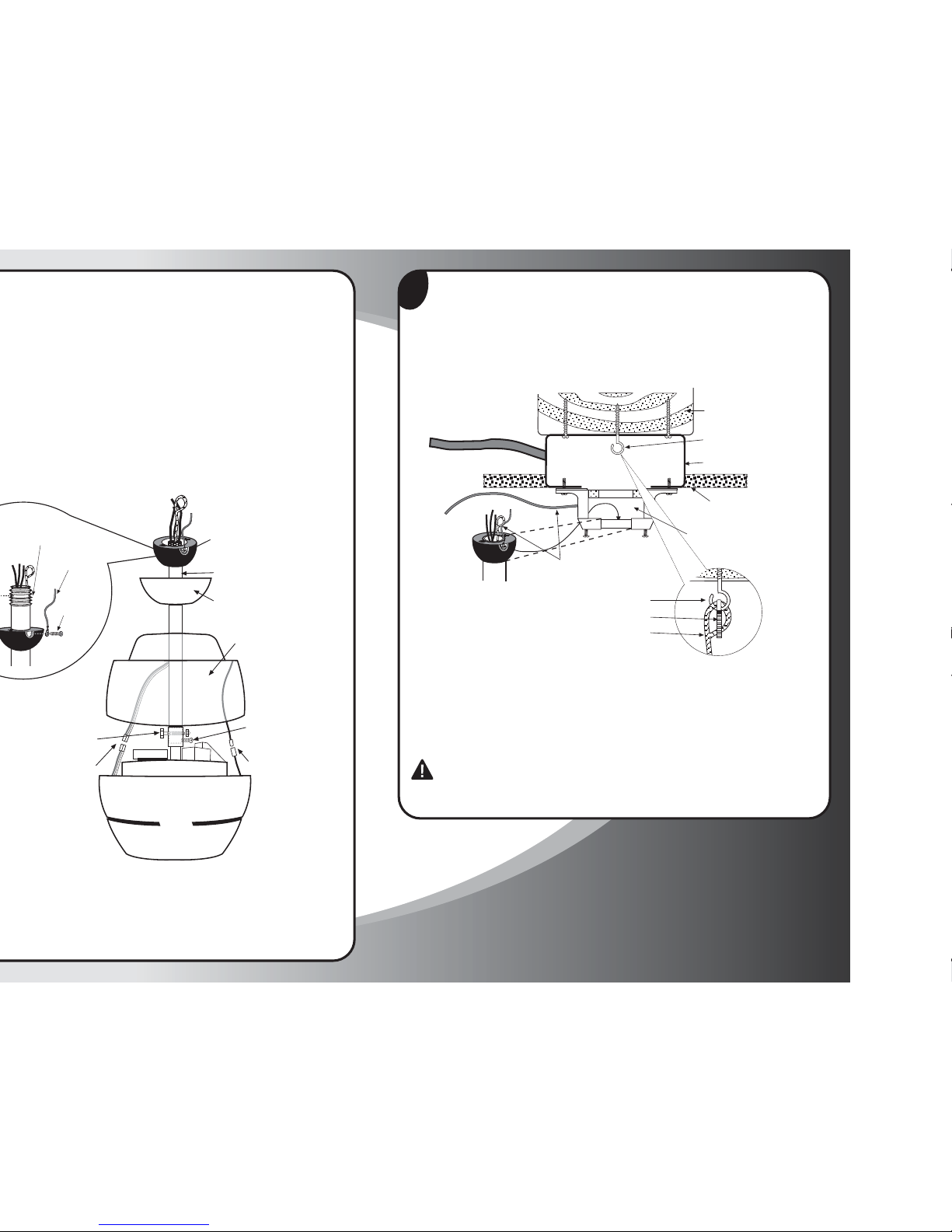

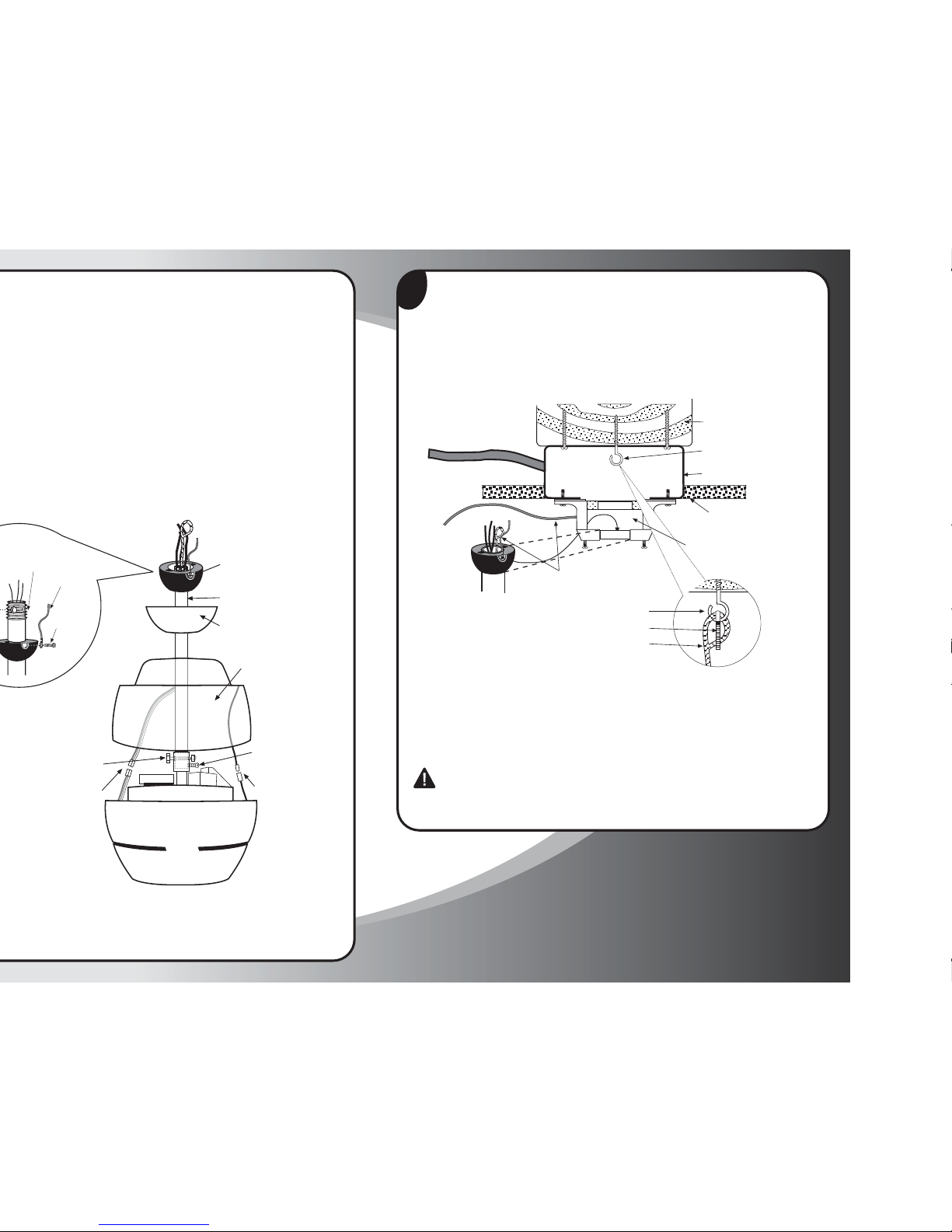

For added security, attach safety cable from fan unit to "J" hook (S7) in
outlet box. Secure by looping zip tie (S8) through safety cable and "J" hook.
Tighten zip tie securely. Lift fan onto the mounting bracket (#1). Turn
housing until hanging ball seats itself into ball socket (listen for click).
NOTE: Parts furnished will allow
you to install your fan at up to a 35°
angle. Angles greater than 35° will
require a 45° angle adapter (see
dealer).
NOTE: J Hook installation is a
Canadian requirement only.
Outlet Box (A)
Support Beam
Ceiling
Green Ground Wire
“J” Hook (S7)
OUTLET BOX
“J” Hook (S7)
Safety Cable
Zip Tie (S8)
Mounting Bracket (#1)
WARNING: To reduce the risk of fire, electric shock or personal injury, mount
so outlet box marked "acceptable for fan support" and use mounting screws
provided with the outlet box. Most outlet boxes commonly used for the support
of lighting fixtures are not acceptable for fan support and may need to be replaced.
Consult a qualified electrician if in doubt.
Step 6
Set Screw (C)
Black Antenna Wire
Blue & White Wires
Set Screw (A)
Canopy (3)
Downrod (2)
Fan Motor Housing (5)
Top Motor Housing (4)
Ground
Wire
Ball
Screw
Threaded
Page 5

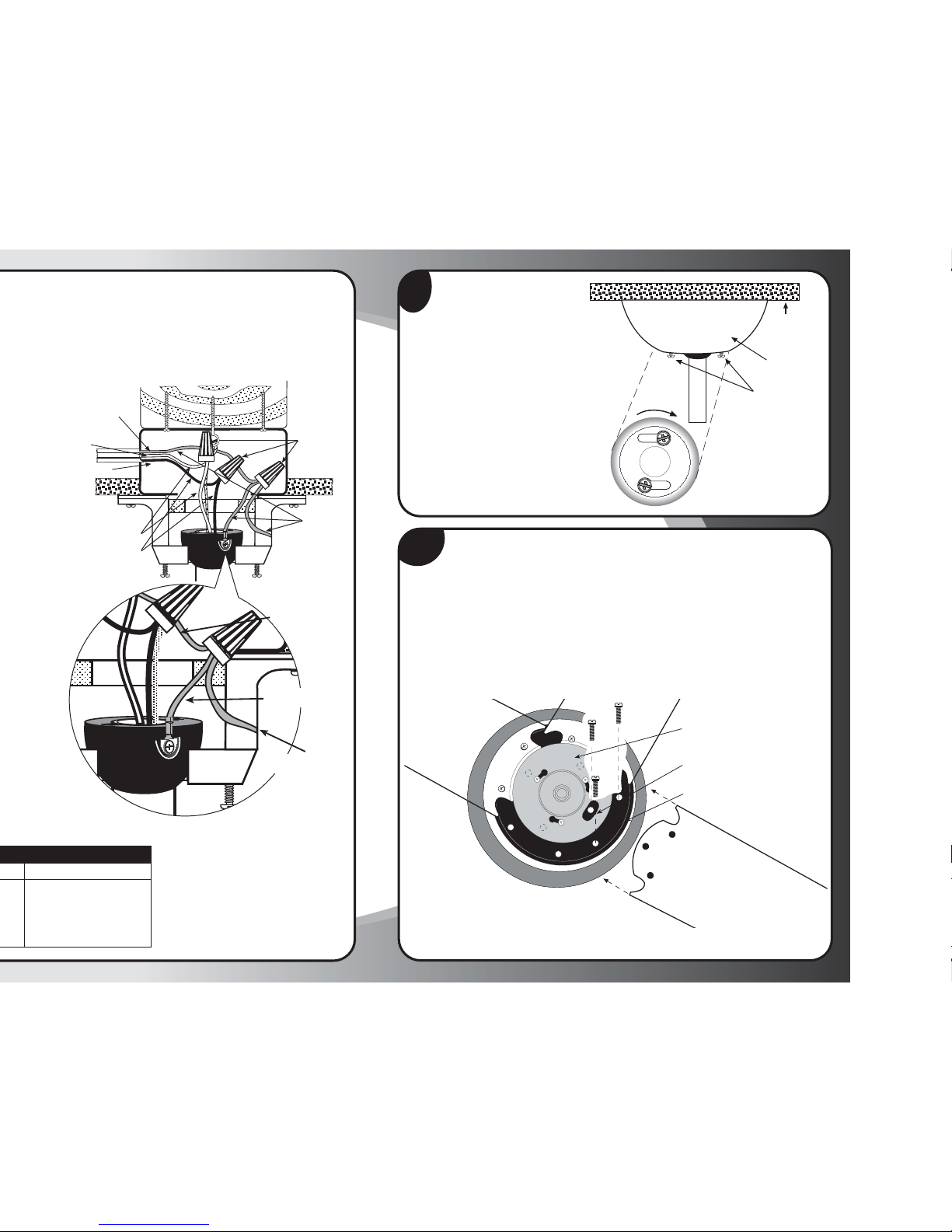

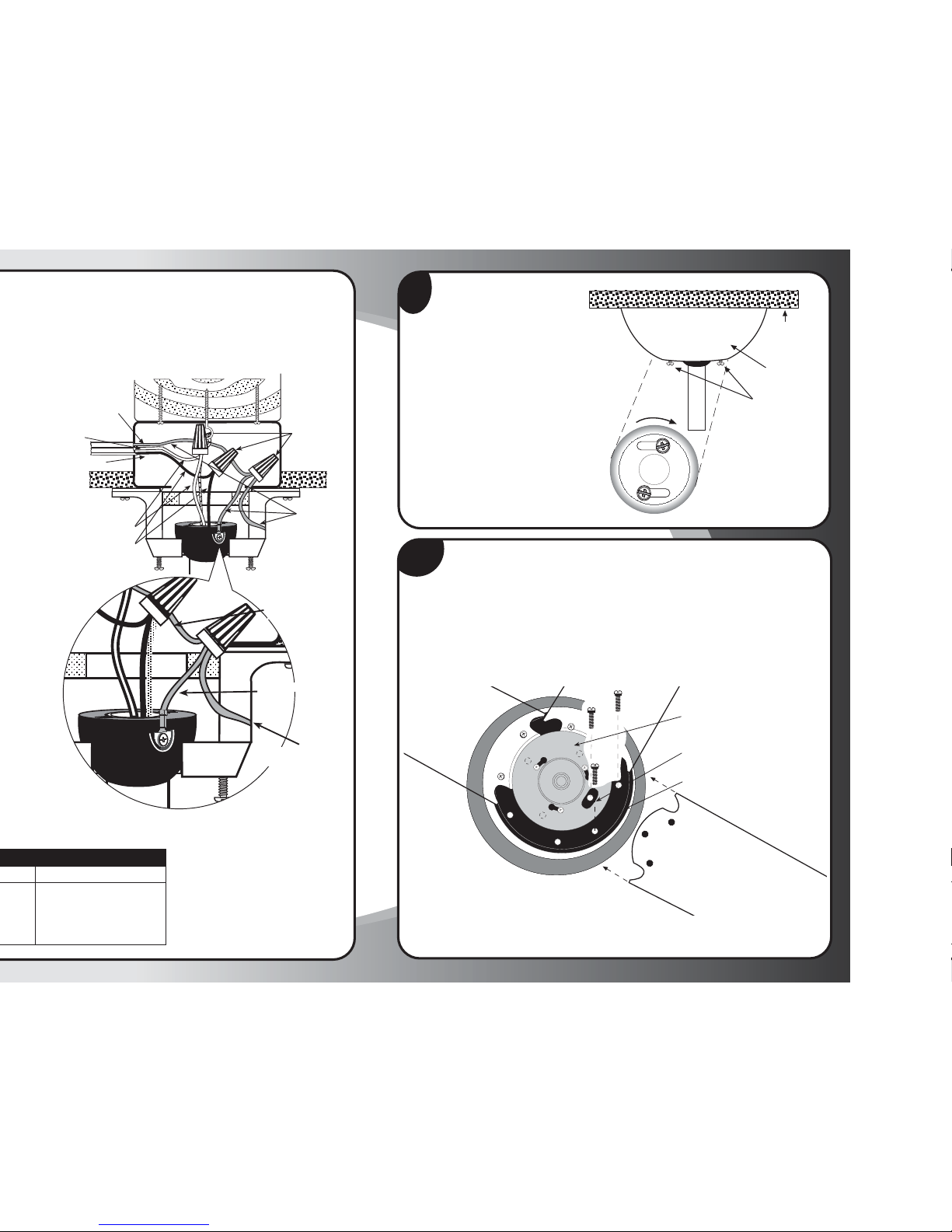

Step 8
White (Neutral)
Ground
White
Black
Wire
Connectors
(S6)
Ground
(Green)
Black (Power)
Downrod Ground
(Green)
Mounting Bracket
Ground (Green)
Outlet Box
Ground (Green)
Wire Connnections
(Hot wire for fan)
9
Step 9
Attach canopy (3) to the
mounting bracket by placing
screws (S2) into slot in canopy.
Twist clockwise to lock
into place. Tighten screws firmly.
Bottom of Canopy
Screws (S2)
Canopy (3)
Ceiling
10
Step 10
For blade assembly, position blade (6) through slot in fan motor housing
so that all screw holes are aligned (as shown in figure below). Position light
house assembly so that the top screw hole in blade lines up with housing
slot in flywheel. Using motor screws (S4), insert through blade and into
the fan motor. Tighten securely.
Light Assembly
Housing
Motor Flywheel
Housing Slot
Page 6

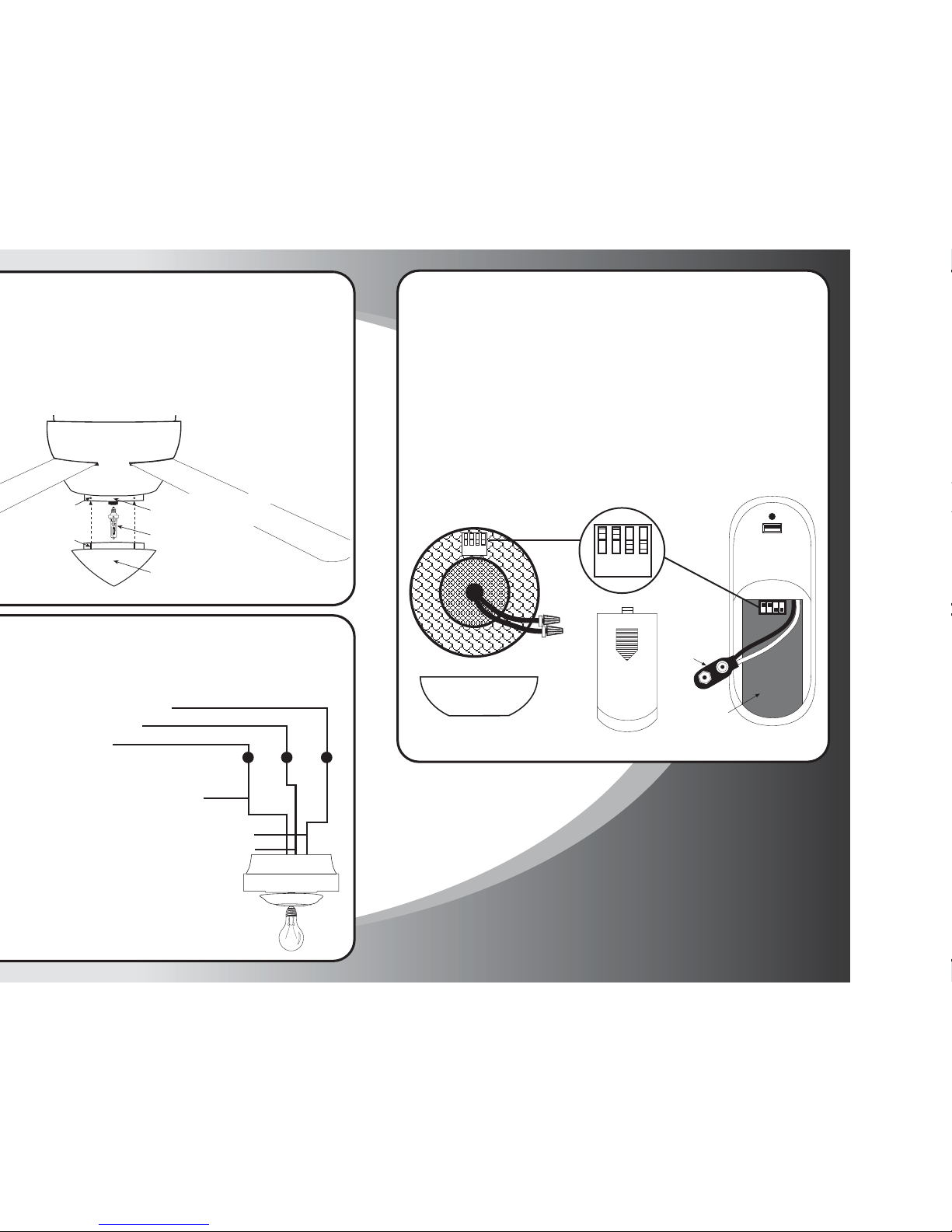

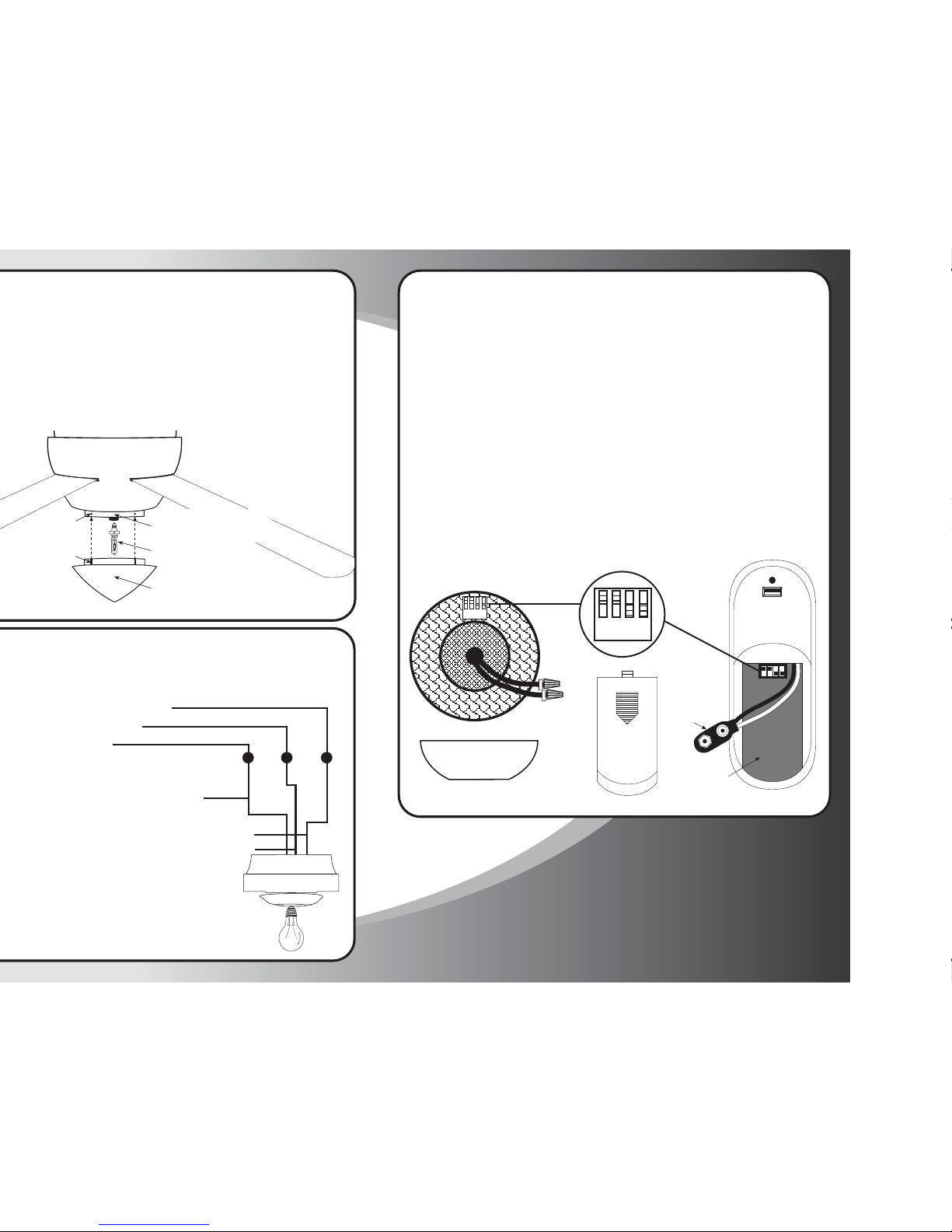

Setting Frequency Switches
The remote control unit is operated by a set of frequency switches and are
preset at the factory. The switches are located in the back of the remote
control unit and in the lower part of the fan on the receiving module. The
switches can be set in any position as long as both the remote control unit
and receiving module switches are set the same. All (RF) modules &
Transmitters come from the factory with the dip switches set in the (ON)
position.
To replace battery, simply push down on tab and slide housing cover off.
Snap 9-Volt battery onto wire terminal and replace into remote housing.
Slide housing cover back onto remote control unit.
1234
ON
Remote
Control Unit
Battery
Terminal
PUSH
Housing
Cover
1234
ON
Remote
Housing
Step 11
Light Kit Assembly or
Blank Cover
Slots
Dimples
Light Assembly Housing
Halogen Bulb

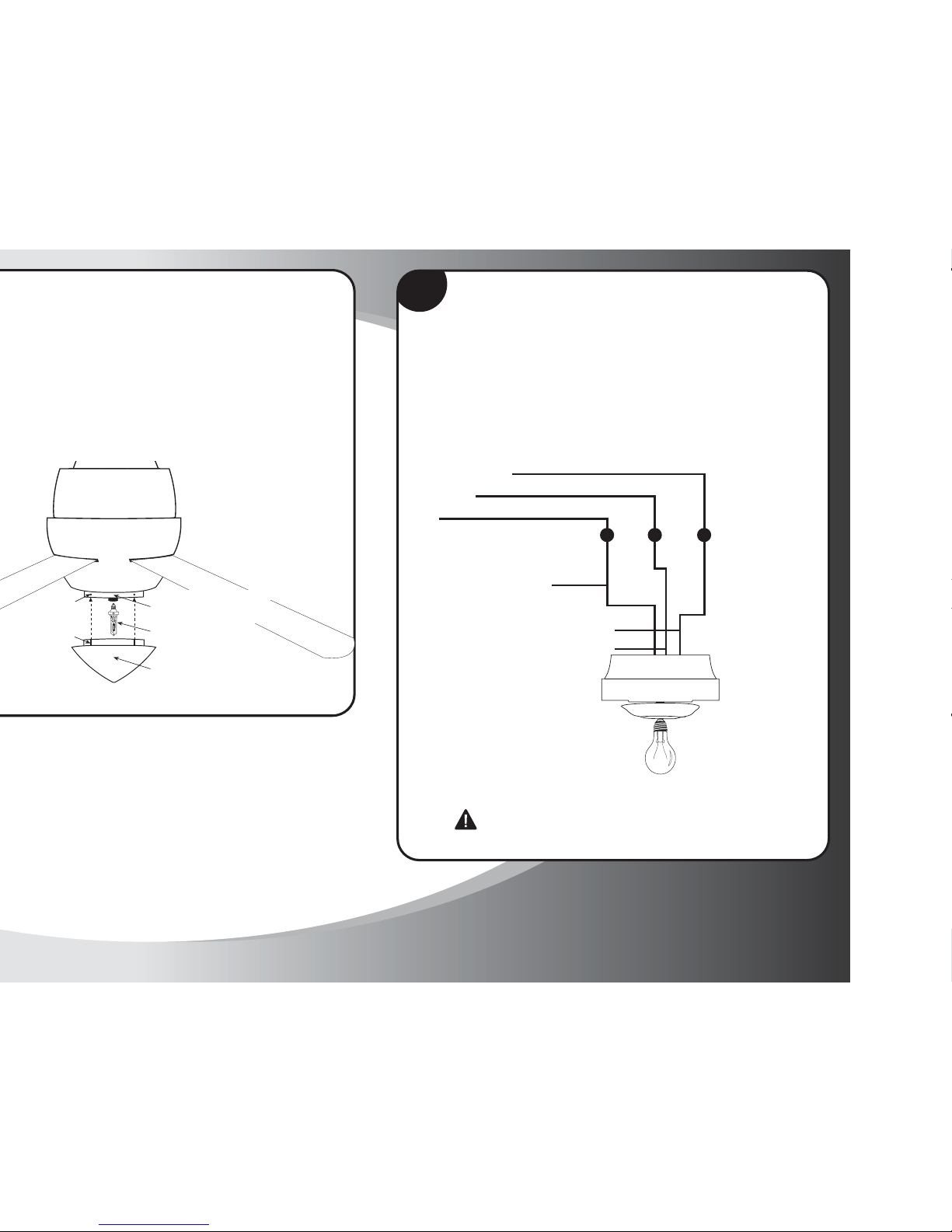

Electrical Connections
Ground
Black
White
Black
White
Green
Page 7
®
MEJOR DISEÑO
Instrucciones de instalación
Modelo: IM52
Ventiladores de
Impulse
IM52
Common Problems
instructions.
variable speed type.
The weight is marked on the reverse side of the fan blade near the motor
end. All of the blades should be the same weight to prevent fan from
wobbling.

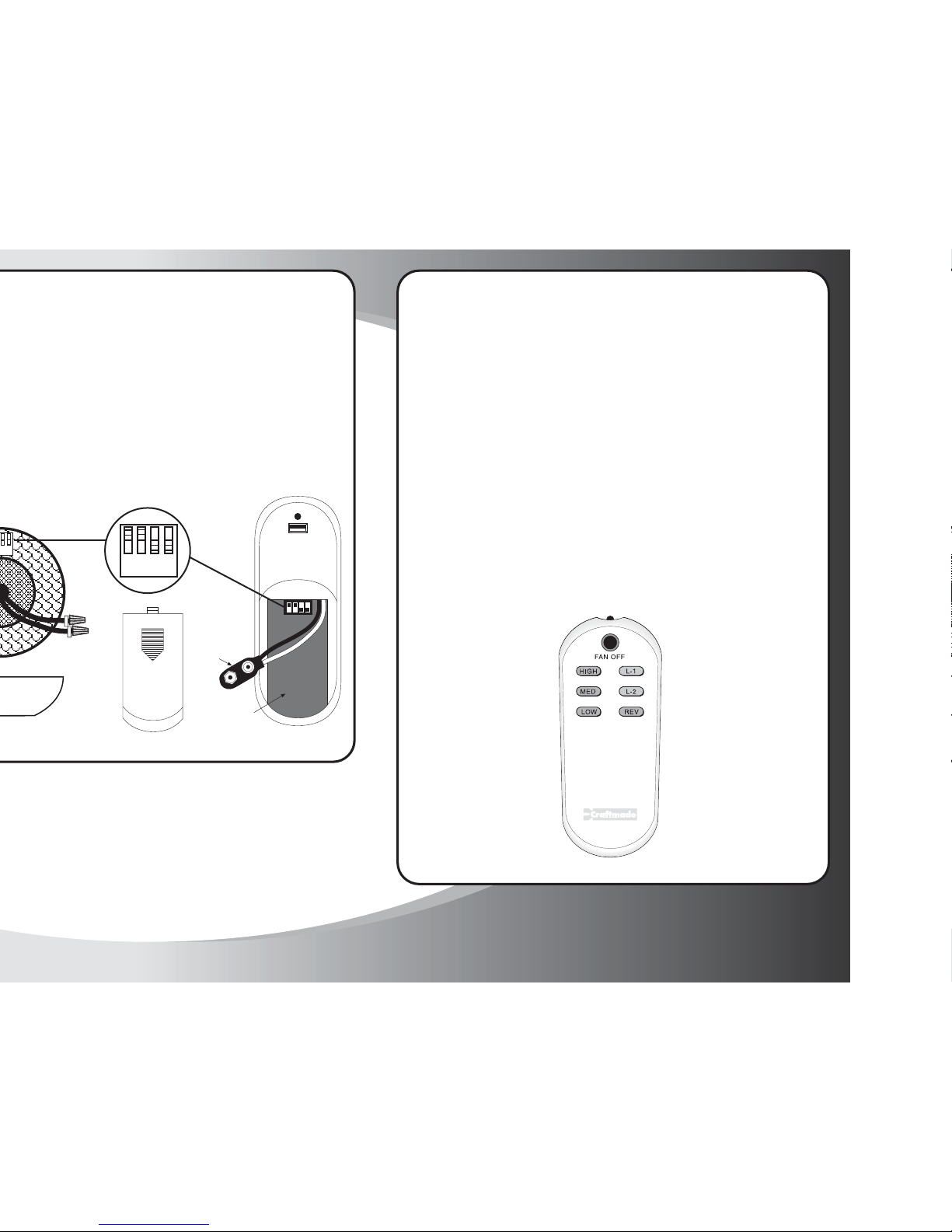

Operation Instructions
fan blades, press once and release.
turn off. To start motor speed again, hit
one of the motor speed buttons.
body lighting. Push and release for on/off
function. Hold down for full range light
dimming.
integrated bottom light kit. Push and
release for on/off function. Hold down
for full range light dimming.
Page 8
36
Herramientas necesarias
3. Llava
ajustable
2. Destornillador
de hoja plana
4. Pelacables
Antes del montaje
Componentes Incluidos
Piezas Cantidad
1. Soporte de montaje 1
2. Ensamblaje de vara hacia 2
abajo, se suministra vara
de 6 pulg. (15 cm)
3. Cúpula 1
4. Cubierta superior del motor 1
5. Caja del ventilador y motor 1
6. Aspas (incluido) 5
7. Cristal del juego de luz 1
8. Tapa en blanco 1
9. TCS Remote 1
10. Bombilla de halógeno 1
11. Juego de equilibrio 1
1
Paquete de herraje Cantidad
S1. Tornillos para madera y arandelas 2
S2. Tornillos (para la cúpula) 3
S3. Tornillos de soporte y arandelas 2
S4. Tornillos del motor 11
S5. Conectores de cables 3
S6. Perno y tuerca de seguridad 1
S7. El Cancho "J" 1
S8. Amarra 1
S2
S3
S4
S1
S6
4
3
5
2
S5
S7 S8
6
9
MED
LOW
L-1
L-2
REV
HIGH
FAN OFF
1087
Page 9
Paso 1
Paso 3
84 pulg
(2.1m)
Mín.
30 pulg
0.75m
Mín.
Paso 2
Instalación con vara hacia abajo
(cielos rasos abovedados)
Instalación con vara hacia abajo
(cielos rasos normales)
Pasador de
bloqueo
Caja del motor
del ventilador
Bola colgante
Vara hacia abajo
Tornillo de bola
Cable verde
a tierra
Ensamblaje
de la vara
hacia abajo
(2)
5
Paso 5
Ubique el ensamblaje de la vara
hacia abajo (2). Suelte el tornillo
de la bola negra colgante para
liberar el pasador de bloqueo. La
bola negra colgante se deslizará
hacia abajo. Retire el tornillo a
tierra y el cable a tierra de color
verde. Retire la bola colgante de
la vara hacia abajo y guarde todas
las piezas. Inserte los cables del
ventilador por la vara hacia
abajo. Atornille la vara hacia
abajo en el extremo superior de
la caja del motor del ventilador,
teniendo cuidado que hayan
pasado los cables.
Paso 4

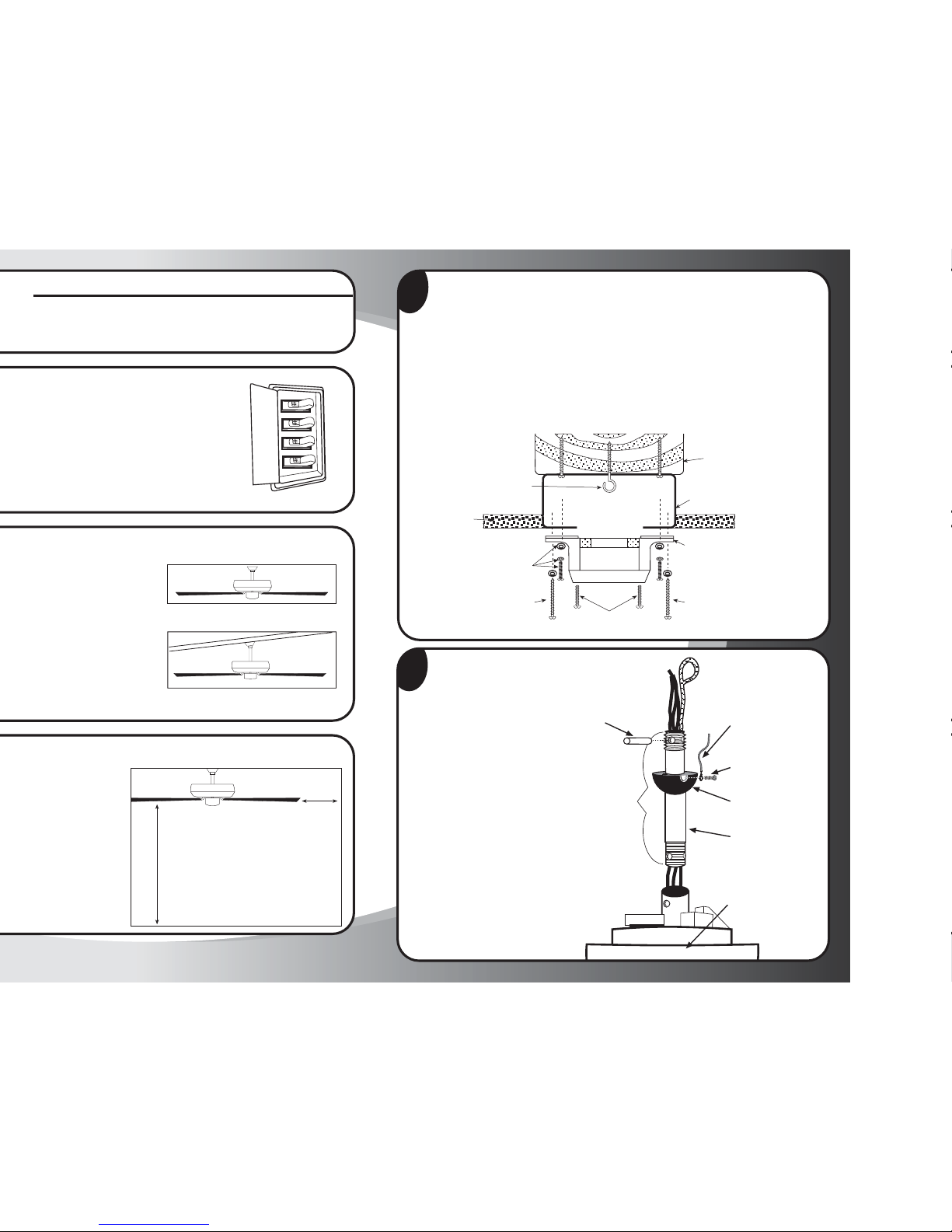

Antes de sujetar el soporte de montaje, atornille el gancho “J” (S7) en la caja de
salida del techo como medio de soporte secundario. Asegure el soporte de montaje
(1) a la caja de salida (A) apretando los tornillos del soporte y las arandelas (S3)
como se muestra. Si no se monta en una caja de salida, use tornillos para madera
(S1) y arandelas (S3), montando firmemente en una viga del cielo raso. En este
punto deben insertarse los tornillos de cúpula (S2) en el soporte.
NOTA: No monte directamente en paneles de yeso o láminas de techo.
NOTA:
La instalación del Gancho J es un requisito canadiense sólo.
4
OUTLET BOX
Caja de salida (A)
Soporte de montaje (1)
Tornillos de soporte
y arandelas (S3)
Viga de soporte
Tornillos para madera (S1)
Tornillos para
la cúpula (S2)
Cielo raso
Tornillos para madera (S1)
CAJA DE SALIDA
Gancho “J”(S7)
Page 10
6
7
Paso 7
Para mayor seguridad, instale un lazo de alambre de acero desde el ventilador
al gancho “J” (S7) en la caja de salida. Sujételo pasando la amarra (S8) por
el cable de seguridad y el gancho “J”. Apriete bien la amarra. Levante el
ventilador hacia el soporte de montaje (1). Gire la caja hasta que la bola
colgante se asiente en el hueco de la bola (se debe escuchar un chasquido).
NOTA: Las piezas suministradas
le permitirán instalar el ventilador
en un ángulo de hasta 35°. Los
ángulos mayores de 35° necesitarán
un adaptador angular de 45°
(consulte con el proveedor).
NOTA: La instalación del
Gancho J es un requisito
canadiense sólo.
ADVERTENCIA: Móntelo en la caja de salida marcada “acceptable for fan support”
(aceptable como soporte del ventilador) con los tornillos suministrados con la caja para
reducir el riesgo de incendio o lesiones personales. La mayoría de las cajas de salida
de uso común para el soporte de portalámparas no son aceptables para el soporte del
ventilador y podría ser necesario reemplazarlas. Consulte con un electricista competente
en caso de dudas
CAJA DE SALIDA
Gancho “J” (S7)
Cable de seguridad
Amarra
(S8)
Caja de salida (A)
Viga de soporte
Cielo raso
Soporte de montaje (1)
Cable verde a tierra
Gancho “J” (S7)
Paso 6
Tornillo
de bola
tornillo de
fijación
roscado
Cable
a tierra
Tornillo de fijación (C)
Cable negro de
la antena
Cables azul y blanco
Perno y tuerca
de seguridad(S6)
Tornillo de
fijación (A)
Cúpula (3)
Vara hacia abajo (2)
Caja del motor
del ventilador (5)
Cubierta superior del
motor (4)
Page 11
10
Paso 10
Para ensamblar las aspas, coloque cada aspa (6) en un aposición tal que atraviese
la ranura localizada en la cubierta del motor del ventilador de tal manera que
todos los orificios para los tornillos estén alineados, como se muestra en la
ilustración de abajo. Coloque el volante del motor de tal manera que el orificio
superior para el tornillo situado en la aspa esté alineado con la ranura en el
volante. Introduzca los tornillos del motor (S4) a través de la aspa y hacia dentro
del motor del ventilador. Apriete muy bien.
Cubierta del
ensamblaje de la luz
Volante del motor
Ranura de la cubierta
9
Paso 9
Instale la cúpula (3) en el soporte
de montaje colocando los tornillos
(S2) en la ranura de la cúpula.
Gire en el sentido de las manecillas
del reloj para bloquearla en su sitio.
Apriete los tornillos firmemente.
Parte inferior de la cúpula
Tornillos (S2)
Cúpula (3)
Cielo raso
Paso 8
Blanco (Neutro)
Tierra
Blanco
Negro
Conectores
de cables
(S6)
Tierra
(Verde)
Negro (Alimentación)
Tierra de la vara
hacia abajo (Verde)
Tierra del soporte
de montaje (Verde)
Tierra de la caja
de salida (Verde)
para el ventilador)
Page 12
Ajuste de los interruptores de frecuencia
Un conjunto de interruptores de frecuencia preajustados de fábrica operan la
unidad de control para la pared. Los interruptores están situados al costado de
la unidad para la pared y en la parte inferior del ventilador sobre el módulo
receptor. Los interruptores pueden colocarse en cualquier posición, siempre que
sea la misma posición tanto para el interruptor de la unidad para la pared como
el interruptor del módulo receptor. Todos los transmisores y módulos (RF) vienen
de la fábrica con los interruptores “DIP” colocados en la posición de ENCENDIDO
(ON).
Para reemplazar la batería, simplemente empuje la lengüeta ranurada hacia
abajo y deslice la cubierta de la caja para quitarla. Conecte la batería de 9 voltios
a la terminal del cable y meta todo dentro de la caja del control remoto. Deslice
la tapa de la cubierta del control remoto nuevamente para cerrar la caja.
1234
ON
Control
remoto
Terminal para
las baterías
EMPUJE
Tapa de la
cubierta
1234
ON
Caja del
control remoto
Paso 11
Ensamblaje del juego de
la luz o cubierta en blanco
Ranuras
Hoyuelos
Cubierta del ensamblaje
de la luz
Bombilla de halógeno
Conexiones eléctricas
Tierra
Negro
Blanco
Negro
Blanco
Verde
Page 13
Problemas Comunes
2. Apague la alimentación eléctrica y revise todos los conectores de cables.
3. Inspeccione el interruptor TCS de encendido / apagado y el interruptor
selector de control para la pared. Consulte las instrucciones de
funcionamiento.
del ensamblaje del ventilador.
2. Compruebe que el soporte de montaje esté instalado correctamente.
3. Compruebe que la unidad de luz y el vidrio estén correctamente instalados
y apretados.
4. Si se usa el control de pared, revise que no sea del tipo transformador o
de velocidad variable.
2. Revise que todos los soportes de las aspas estén atornilladas firmemente
en el motor.
3. Revise el peso de las aspas. Todas nuestras aspas se pesan en balanzas
electrónicas. El peso aparece en el reverso del aspa cerca del extremo del
motor. Todas las aspas deben tener el mismo peso para evitar que el
ventilador se balancee.
4. Se adjunta un paquete de balanceo, si es necesario.
23.8 lbs. (10.8 kg).
Instrucciones de uso
ventilador. Oprima una vez y suéltelo para
invertir la dirección de las aspas del
ventilador.
el motor, oprima uno de los botones de
velocidad del motor.
para la iluminación del cuerpo lateral. Empuje y
suelte para apagar y encender; mantenga
empujado hacia abajo para reducir toda la
gama de luz.
(on/off) así como la intensidad para el juego
opcional de luz para iluminar hacia abajo.
Presione y suelte para encender y apagar; mantenga
presionado hacia abajo para reducir toda la gama de luz.
Ventilateurs de
plafond Impluse
Instructions d’installation
Modèle : IM52
®
UNE CONCEPTION EXCEPTIONNELLE
IM52
Page 14
Avant l'assemblage
Outils nécessaires à l'installation
3. Clé réglable
2. Tournevis plat
4. Pince à dénuder
Composants inclus
Pièces Quantité
1. Support de montage 1
2. Assemblage de la tige de suspension
Tige de 15 cm (6 po) fournie
(Utilisez la longueur désirée) 1
3. Coupelle 1
4. Couvre-bride 1
5. Boîtier du ventilateur et du moteur 1
6. Pales (inclu) 5
7. Verre 1
8. Couvre-verre 1
9. Télécommande TCS 1
10. Ampoule halogène 1
11. Kit d'équilibrage 1
1
Paquet de vis Quantité
S1. Vis à bois 2
S2. Vis (pour coupelle) 3
S3. Vis et rondelles des supports 2
S4. Vis du moteur 11
S5. Connecteurs de fils 3
S6. Boulon et écrou de sécurité 1
S7. Crochet en « J » 1
S8. Bride 1
S2
S3
S4
S1
S6
4
3
5
2
S5
S7 S8
6
9
MED
LOW
L-1
L-2
REV
HIGH
FAN OFF
1087
Page 15
Étape 3
2,1 m
(84 po)
min.
0,75 m
(30 po)
min.
Étape 1
Étape 2
Montage à l’aide d’une tige de suspension
(Plafond en pente)
Montage à l’aide d’une tige de suspension
(Plafonds normaux)
Goupille de
verrouillage
Assemblage
de la tige de
suspension(2)
Boîtier du moteur
du ventilateur
Boule pendante
Tige de
suspension
Vis de boule
Fil de terre vert
5
Étape 5
Repérez l'assemblage de tige de
suspension (n° 2). Desserrez la
vis de boule située sur la boule
pendante noire pour dégager la
goupille de verrouillage. La boule
pendante noire glissera vers le
bas. Retirez la vis
de mise à la terre et le fil
de terre vert. Retirez la
boule pendante de la tige de
suspension et conservez toutes
les pièces. Insérez les fils du
ventilateur à travers la tige de
suspension. Vissez la tige de
suspension dans la partie
supérieure du boîtier de moteur
du ventilateur, en faisant
attention à ce que les fils
soient complètement passés.
Étape 4
Avant de fixer le support de montage, vissez le crochet en «J» (S7) sur la
boîte de sortie du plafond, pour qu’il serve de dispositif de soutien
supplémentaire. Fixez le support de montage (n° 1) à la boîte de sortie (A)
en resserrant les vis (S3) et les rondelles (S4) de support de la manière
illustrée. Si vous n'installez pas le ventilateur sur une boîte de sortie, utilisez
les vis à bois (S1) et les rondelles (S4) pour installer solidement l'appareil
à une poutre du plafond. N'oubliez pas d'insérer les vis de la coupelle (S2)
dans le support.
REMARQUE : n'installez pas le ventilateur directement sur du plâtre
ou sur des carreaux de plafond.
4
OUTLET BOX
Boîte de sortie (A)
Supports de montage (1)
Vis et rondelles
des supports (S3)
Poutre de soutien
Vis à bois (S1)
Vis de coupelle (S2)
Plafond
Vis à bois (S1)
Crochet en « J » (S7)
Page 16
7
Étape 7
Pour plus de sécurité, attachez le câble de sécurité du ventilateur au crochet
en « J » (S7) accroché dans la boîte de sortie. Fixez l'installation en faisant
passer la bride (S8) dans le câble de sécurité et dans le crochet en «J».
Resserrez fortement la bride. Installez le ventilateur sur le support de
montage (n° 1). Faites pivoter le boîtier jusqu'à ce que la boule pendante
s’installe dans son réceptacle (vous devriez entendre un déclic).
NOTE: les pièces fournies vous
permettront d'installer votre
ventilateur à un angle de 35°.
Pour toute installation à un angle
supérieur à 35°, vous aurez besoin
d'un adaptateur d'angle à 45°
(consultez votre revendeur).
NOTE: L'installation du crochet
en « J » est une exigence
canadienne seulement.
Boîte de sortie (A)
Poutre de soutien
Plafond
Fil de terre vert
Crochet en «J» (S7)
Crochet en « J » (S7)
Câble de sécurité
Bride (S8)
Support de montage (n° 1)
BOÎTE DE SORTIE
AVERTISSEMENT: Pour éviter les incendies, les décharges électriques ou les
blessures, branchez le ventilateur sur une boîte de sortie marquée « acceptable for
fan support » (prise en charge de ventilateur) et utilisez les vis de montage fournies
avec la boîte de sortie. La plupart des boîtes de sortie utilisées avec les dispositifs
d'éclairage ne prennent pas en charge les ventilateurs et doivent être éventuellement
remplacées. En cas de doute, consultez un électricien qualifié.
Étape 6
Fil d’antenne noir
Fils bleus et blancs
Boîtier du moteur (n° 5)
Vis de fixation (A)
Coupelle (n° 3)
Vis de fixation (C)
Tige de suspension
(n° 2)
Couvre-bride (n° 4)
Fil de terre
Vis de
boule
Trou de vis
Page 17
Étape 8
Blanc (neutre)
Fil de terre
Blanc
Noir
Connecteurs
(S6)
Fil de terre
(vert)
Noir (alimentation)
Fil de terre de la
tige de suspension
(vert)
Fil de terre de
la boîte de sortie
Fil de terre du
support
de montage (vert)
Fils de connexion
9
Étape 9
Fixez la coupelle (n° 3) au
support de montage en
insérant les vis (S2) dans ses
fentes. Faites-la tourner dans
le sens des aiguilles d'une
montre pour l'installer. Serrez
fortement les vis.
Partie inférieure
de la coupelle
Vis (S2)
Coupelle (n° 3)
Plafond
10
Étape 10
Pour monter la pale (6), placez-la dans la fente du boîtier de moteur de
ventilateur, de manière à ce que tous les trous de vis soient alignés (comme
l'indique la figure ci-dessous). Placez l'assemblage du boîtier d'éclairage de
manière à ce que le trou de vis supérieur de la pale s’aligne sur la fente du
boîtier de volant. Insérez les vis de moteur (S4) dans la pale puis dans le
moteur du ventilateur. Serrez le tout fermement.
Boîtier d’éclairage
Volant du moteur
Fente de boîtier
Page 18
Étape 11
Assemblage de kit d’éclairage
ou couvre-coupelle
Fentes
Encoches
Boîtier de l’assemblage d’éclairage
Ampoule halogène
12
Connexions électriques
Raccordez les fils noirs du ventilateur à celui de la boîte de sortie, puis le
fil blanc du ventilateur à celui de la boîte de sortie et le fil vert du conducteur
de mise à la terre au circuit d’alimentation (voir la figure A). Utilisez les
connecteurs fournis avec le ventilateur. Il ne doit y avoir aucun brin
débranché ni connexion desserrée. Faites pivoter les épissures vers le haut
et faites soigneusement rentrer tous les fils dans la boîte de sortie. Les
interrupteurs muraux utilisés doivent être homologués UL pour pouvoir
fonctionner avec un ventilateur de plafond.
Fil de terre
Noir
Blanc
Blanc
Vert
Blanc
ATTENTION : coupez toujours le courant au tableau électrique
avant de procéder à tout raccordement de fils.
Page 19
Réglage des interrupteurs de fréquence
Télécommande
Borne
de la pile
PUSH
Couvercle
du boîtier
1234
ON
Boîtier de la
télécommande
Instructions d’utilisation
ON/OFF Pour arrêt d’urgence
HIGH Commande la vitesse du moteur du ventilateur. Pour choisir la
MEDIUM vitesse désirée, appuyez une fois sur le bouton et relâchez-le.
LOW
REVERSE Commande le sens de rotation des pales du ventilateur. Pour
inverser le sens de rotation des pales, appuyez une fois et relâchez.
FAN OFF Arrête le moteur du ventilateur. Appuyez une fois pour arrêter.
Pour remettre le moteur en marche, appuyez sur l'un des boutons
de vitesse du moteur.
L-1 Ne contrôle aucune fonction sur ce ventilateur.
L-2 Commande l’allumage/extinction et l’intensité du kit d’éclairage
intégré. Appuyez et relâchez pour commander
l’allumage/extinction. Maintenez enfoncé pour faire varier
l’intensité sur toute sa plage.
REMARQUE : Il est possible d’utiliser les boutons «High», «Medium» ou «Low»
pour mettre le moteur du ventilateur en marche et de changer
la vitesse du ventilateur à tout moment.
Page 20
®
MEJOR DISEÑO
®
UNE CONCEPTION EXCEPTIONNELLE
®
BETTER BY DESIGN
Problèmes fréquents
mural. Consultez le mode d'emploi.
et fixés.
transformateur ou d'une commande à vitesse variable.
électroniques. Le poids est marqué sur le dos de la pale, à côté de l'extrémité
du moteur. Toutes les pales doivent avoir le même poids pour que le
ventilateur n’oscille pas.
Loading...
