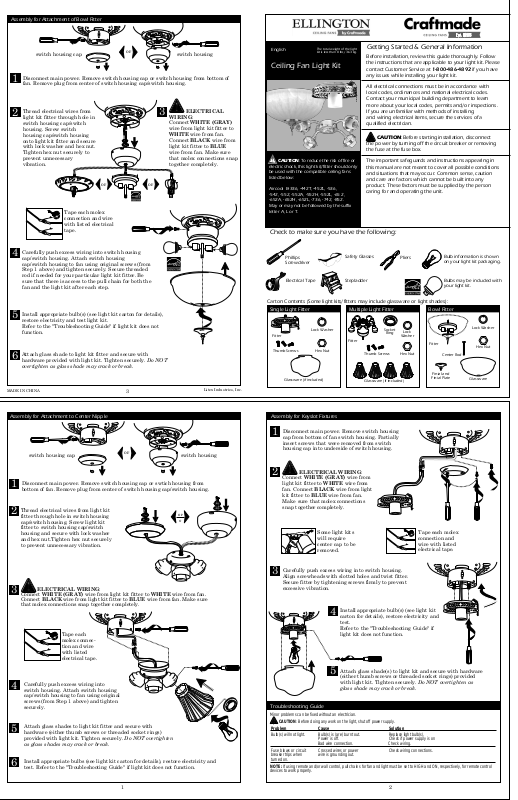

Page 1
Assembly for Attachment of Bowl Fitter
switch housing cap switch housing
Disconnect main power. Remove switch housing cap or switch housing from bottom of
1
fan. Remove plug from center of switch housing cap/switch housing.
Thread electrical wires from
2
light kit fitter through hole in
switch housing cap/switch
housing. Screw switch
housing cap/switch housing
onto light kit fitter and secure
with lock washer and hex nut.
Tighten hex nut securely to
prevent unnecessary
vibration.
Tape each molex
connection and wire
with listed electrical
tape.
or
ELECTRICAL
3
WIRING:
Connect WHITE (GRAY)
wire from light kit fitter to
WHITE wire from fan.
Connect BLACK wire from
light kit fitter to BLUE
wire from fan. Make sure
that molex connections snap
together completely.
oror
English
Ceiling Fan Light Kit
CAUTION: To reduce the risk of fire or
electric shock, this light kit/fitter should only
be used with the compatible ceiling fans
listed below:
Aircool B-336, -442T, -452L, -536,
-542, -552, -552A, -552H, -552L, -65 2,
-652A, -652H, -652L, -736, -742, -852.
May or may not be followed by the suffix
letter A, L or T.
The total weight of the light
kit is less than 8 lbs./3.63 kg.
Getting Started & General Information
Before installation, review this guide thoroughly. Follow
the instructions that are applicable to your light kit. Please
contact Customer Service at 1-800-486-4892 if you have
any issues while installing your light kit.
All electrical connections must be in accordance with
local codes, ordinances and national electrical codes.
Contact your municipal building department to learn
more about your local codes, permits and/or inspections.
If you are unfamiliar with methods of installing
and wiring electrical items, secure the services of a
qualified electrician.
CAUTION: Before starting installation, disconnect
the power by turning off the circuit breaker or removing
the fuse at the fuse box.
The important safeguards and instructions appearing in
this manual are not meant to cover all possible conditions
and situations that may occur. Common sense, caution
and care are factors which cannot be built into any
product. These factors must be supplied by the person
caring for and operating the unit.
Check to make sure you have the following:
Carefully push excess wiring into switch housing
4
cap/switch housing. Attach switch housing
cap/switch housing to fan using original screws (from
Step 1 above) and tighten securely. Secure threaded
rod if needed for your particular light kit fitter. Be
sure that there is access to the pull chain for both the
fan and the light kit after each step.
Install appropriate bulb(s) (see light kit carton for details),
5
restore electricity and test light kit.
Refer to the "Troubleshooting Guide" if light kit does not
function.
Attach glass shade to light kit fitter and secure with
6
hardware provided with light kit. Tighten securely. Do NOT
overtighten as glass shade may crack or break.
MADE IN CHINA
Assembly for Attachment to Center Nipple
switch housing cap switch housing
3
or
Litex Industries, Inc.
Phillips
Screwdriver
Electrical Tape
Carton Contents (Some light kits/fitters may include glassware or light shades):
Single Light Fitter Multiple Light Fitter
Fitter
Thumb Screws
Glassware (if included)
Assembly for Keyslot Fixtures
Disconnect main power. Remove switch housing
1
cap from bottom of fan switch housing. Partially
insert screws that were removed from switch
housing cap into underside of switch housing.
Lock Washer
Hex Nut
Safety Glasses
Stepladder
Fitter
Thumb Screws
Glassware (if included)
Socket
Ring
Pliers
Lock
Washer
Hex Nut
Bowl Fitter
Fitter
Center Rod
Finial and
Finial Plate
Bulb information is shown
on your light kit packaging.
Bulbs may be included with
your light kit.
Lock Washer
Hex Nut
Glassware
Disconnect main power. Remove switch housing cap or swtich housing from
1
bottom of fan. Remove plug from center of switch housing cap/switch housing.
Thread electrical wires from light kit
2
fitter through hole in switch housing
cap/switch housing. Screw light kit
fitter to switch housing cap/switch
housing and secure with lock washer
and hex nut.Tighten hex nut securely
to prevent unnecessary vibration.
ELECTRICAL WIRING:
3
Connect WHITE (GRAY) wire from light kit fitter to WHITE wire from fan.
Connect BLACK wire from light kit fitter to BLUE wire from fan. Make sure
that molex connections snap together completely.
Tape each
molex connection and wire
with listed
electrical tape.
or
o
ELECTRICAL WIRING:
2
Connect WHITE (GRAY) wire from
light kit fitter to WHITE wire from
fan. Connect BLACK wire from light
kit fitter to BLUE wire from fan.
Make sure that molex connections
snap together completely.
Some light kits
will require
center cap to be
removed.
Carefully push excess wiring into switch housing.
3
Align screwheads with slotted holes and twist fitter.
Secure fitter by tightening screws firmly to prevent
excessive vibration.
Install appropriate bulb(s) (see light kit
4
carton for details), restore electricity and
test.
Refer to the "Troubleshooting Guide" if
light kit does not function.
Tape each molex
connection and
wire with listed
electrical tape.
Carefully push excess wiring into
4
switch housing. Attach switch housing
cap/switch housing to fan using original
screws (from Step 1 above) and tighten
securely.
Attach glass shades to light kit fitter and secure with
5
hardware (either thumb screws or threaded socket rings)
provided with light kit. Tighten securely. Do NOT overtighten
as glass shades may crack or break.
Install appropriate bulbs (see light kit carton for details), restore electricity and
6
test. Refer to the "Troubleshooting Guide" if light kit does not function.
1 2
Attach glass shade(s) to light kit and secure with hardware
5
(either thumb screws or threaded socket rings) provided
with light kit. Tighten securely. Do NOT overtighten as
glass shade may crack or break.
Troubleshooting Guide
Minor problems can be fixed without an electrician.
CAUTION: Before doing any work on the light, shut off power supply.
Problem Cause Solution
Bulb(s) will not light. Bulb(s) is (are) burnt out. Replace light bulb(s).
Fuse blows or circuit Crossed wires or power Check wiring connections.
breaker trips when wire is grounding out.
turned on.
NOTE: If using remote and/or wall control, pull chains for fan and light must be set to HIGH and ON, respectively, for remote control
devices to work properly.
Power is off. Check if power supply is on
Bad wire connection. Check wiring.
Page 2
Ensamblaje para colocación del conectador para globo
cubierta de la caja
de encendido
Desconecte la corriente principal de electricidad. Quite la cubierta de la caja de
1
encendido o la caja de encendido de la parte inferior del ventilador. Quite la tapa de
plástico de en medio de la cubierta de la caja de encendido/la caja de encendido.
Pase los cables eléctricos del
2
conectador para el juego de luz
a través del agujero de la
cubierta de la caja de
encendido/la caja de encendido.
Enrosque la cubierta de la caja
de encendido/la caja de
encendido en el conectador para
el juego de luz y asegúrelo con
la arandela de seguridad y la
tuerca hexagonal. Apriétela
bien para evitar
cualquier
vibración
innecesaria.
Ponga cinta aisladora en
cada conexión tipo
“molex” y cada cable.
o
oo
caja de encendido
INSTALACION
3
ELECTRICA:
Conecte el cable BLANCO
(GRIS) del conectador
para el juego de luz al cable
BLANCO del ventilador.
Conecte el cable NEGRO
del conectador para el
juego de luz al cable AZUL
del ventilador. Asegúrese
de que las conexiones
tipo "molex" se cierren
bien con un clic.
español
Juego de luz para
El peso total del juego de luz
es menos de 3,63 kg/8 lb.
ventilador de techo
PRECAUCION: Para reducir el riesgo
de incendio o descarga eléctrica, este juego
de luz/conectador se debe usar solamente
con los ventiladores de techo compatibles
indicados a continuación:
Aircool B-336, -442T, -452L, -536,
-542, -552, -552A, -552H, -552L, -65 2,
-652A, -652H, -652L, -736, -742, -852.
Pueden o no terminar con un sufijo con
la letra A, L, o T.
Asegúrese de tener lo siguiente:
Cómo comenzar e información general
Antes de la instalación, revise esta guía a fondo. Siga las
instrucciones correspondientes a su juego de luz. Favor
de comunicarse con el Servicio al Cliente al
1-800-486-4892 si tiene algún problema al instalar el
juego de luz.
Toda conexión eléctrica se debe hacer de acuerdo con los
códigos y las ordenanzas locales y los códigos eléctricos
nacionales. Póngase en contacto con el departamento de
construcción municipal para informarse sobre los códigos,
permisos y/o inspecciones locales. Si no está familiarizado
con los métodos de instalar y alambrar artículos eléctricos,
procure los servicios de un electricista calificado.
PRECAUCION: Antes de comenzar la instalación,
corte la electricidad o apagando el cortacircuitos o
sacando el fusible de la caja de fusibles.
No se debe concluir que las medidas preventivas e
instrucciones importantes en este manual van a abarcar
todas las condiciones y situaciones posibles que puedan
ocurrir. El sentido común, la precaución, y el cuidado son
factores que no se pueden incorporar en ningún
producto. Estos factores deben ser proporcionados por la
persona cuidando y manejando la unidad.
Con cuidado meta el exceso de cable dentro de la
4
cubierta de la caja de encendido/la caja de encendido.
Sujete la cubierta de la caja de encendido/la caja de
encendido al ventilador usando los tornillos originales
(del Paso 1 más arriba) y apriételos bien. Si es
necesario para este juego de luz en particular,
asegure la varilla roscada. Asegúrese de que tenga
acceso a la cadena de encendido para tanto el
ventilador como el juego de luz después de cada paso.
Instale la(s) bombilla(s) correspondiente(s) (vea la caja del
5
juego de luz para más información), conecte la electricidad y
ponga a prueba el juego de luz.
Refiérase a la "Guía de localización de fallas" si no funciona.
Fije la pantalla de vidrio al juego de luz y asegúrela con los
6
artículos de ferretería provistos con el juego de luz. NO los
apriete demasiado porque la pantalla de vidrio se puede rajar
o romper.
HECHO EN CHINA
Ensamblaje para colocación a la varilla de en medio
cubierta de la caja
de encendido
Desconecte la corriente principal de electricidad. Quite la cubierta de la
1
caja de encendido o la caja de encendido de la parte inferior del ventilador.
Quite la tapa de plástico de en medio de la cubierta de la caja de
encendido/la caja de encendido.
Pase los cables eléctricos del conectador
2
para el juego de luz a través del agujero
de la cubierta de la caja de encendido/la
caja de encendido. Enrosque el
conectador para el juego de luz en la
cubierta de la caja de encendido/la caja
de encendido con la arandela de
seguridad y la tuerca hexagonal.
Apriétela bien para evitar cualquier
vibración innecesaria.
INSTALACION ELECTRICA:
3
Conecte el cable BLANCO (GRIS) del conectador para el juego de luz al cable
BLANCO del ventilador. Conecte el cable NEGRO del conectador para el juego
de luz al cable AZUL del ventilador. Asegúrese de que las conexiones tipo "molex"
se cierren bien con un clic.
Ponga cinta
aisladora en
cada conexión
tipo “molex” y
cada cable.
3
o
caja de encendido
o
Litex Industries, Inc.
Destornillador
de estrella
Phillips
Cinta aisladora
Contenido de la caja (Es posible que unos juegos de luz/conectadores incluyan los
globos/las pantallas de vidrio):
Conectador para una sola luz Conectador para múltiples luces
Arandela de
Conectador
Tornillos de
mariposa
Globos/Pantallas de vidrio
(si se incluyen)
Ensamblaje para aparatos de conexión con agujero con ranura
Desconecte la corriente principal de electricidad. Quite
1
la cubierta de la caja de encendido de la parte de abajo
del ventilador. Parcialmente introduzca los tornillos
que se quitaron de la cubierta de la caja de encendido
en la parte inferior de la caja de encendido.
INSTALACION ELECTRICA:
2
Conecte el cable BLANCO (GRIS) del
conectador para el juego de luz al cable
BLANCO del ventilador. Conecte el
cable NEGRO del conectador para el
juego de luz al cable AZUL del
ventilador. Asegúrese de que las
conexiones tipo "molex" se cierren bien
con un clic.
Con cuidado meta el exceso de cable dentro de la caja de
3
encendido. Alinee la cabeza de los tornillos con los agujeros
que tengan ranura y gire el conectador para que se cierre.
Asegure el conectador apretando los tornillos bien para
evitar cualquier vibración excesiva.
seguridad
Tuerca
hexagonal
Para unos juegos de luz
será necesario quitar la
tapa de en medio.
4
Lentes de
seguridad
Escalera de tijera
Conectador
Arandela de
Tornillos de
mariposa
Globos/Pantallas de vidrio (si se incluyen)
Instale la(s) bombilla(s) correspondiente(s)
(vea la caja del juego de luz para más
información), conecte la electricidad y
ponga el juego de luz a prueba.
Refiérase a la "Guía de localización de
fallas" si no funciona el juego de luz.
seguridad
Alicate
Anillo de
portalámpara
Tuerca
hexagonal
Ponga cinta aisladora
en cada conexión tipo
“molex” y cada cable.
La información sobre la(s)
bombilla(s) se encuentra en
el empaquetado del juego
de luz.
Es posible que las bombillas
vengan incluidas con su
juego de luz.
Conectador para globo
Conectador
Varilla central
Adorno con
rosca y
placa del
adorno con
rosca
Arandela de
seguridad
Tuerca
hexagonal
Globos/Pantallas
de vidrio
Con cuidado meta el exceso de cables
4
dentro de la caja de encendido. Sujete la
cubierta de la caja de encendido/la caja de
encendido al ventilador con los tornillos
originales (del Paso 1 más arriba) y
apriételos bien.
Fije las pantallas de vidrio al conectador para el juego de luz y
5
asegúrelas con los artículos de ferretería (o tornillos de mariposa o
anillos de portalámpara con rosca) provistos con el juego de luz.
Apriételos bien. NO los apriete demasiado porque las pantallas de
vidrio se pueden rajar o romper.
Instale las bombillas correspondientes (vea la caja del juego de luz para más
6
información), conecte la electricidad y ponga el juego de luz a prueba. Refiérase
a la "Guía de localización de fallas" si no funciona.
1 2
Fije la(s) pantalla(s) de vidrio al juego de luz y asegúrela(s)
5
con los artículos de ferretería (o tornillos de mariposa o anillos
de portalámpara roscados) proporcionados con el juego de luz.
Apriételos bien. NO los apriete demasiado porque la pantalla
de vidrio se puede rajar o romper.
Guía de localización de fallas
Los problemas menores se pueden solucionar sin llamar a un electricista.
PRECAUCION: Antes de arreglar el juego de luz, corte el suministro de fuerza eléctrica.
Problema Causa Solución
La(s) bombilla(s) no Se ha(n) fundido la(s) bombilla(s). Reemplace la(s) bombilla(s).
se prende(n). No hay electricidad. Verificar si está prendido el suministro de fuerza eléctrica.
El fusible se salta o el Los cables se han cruzado o Compruebe las conexiones alámbricas.
disyuntor se uno de los cables de energía
desengancha al prender eléctrica está puesto a tierra.
las luces.
NOTA: Si se usa control remoto y/o de pared, las cadenas de encendido del ventilador y la luz deben estar en posición ALTA y
ENCENDIDA, respectivamente, para que funcionen correctamente los aparatos de control remoto.
Conexión de cables defectiva. Inspeccione la instalación eléctrica.
Page 3
Montage pour fixation de l'adaptateur du diffuseur
couvercle du boîtier
du commutateur
Débrancher l'alimentation principale. Déposer le couvercle du boîtier de commutateur
1
ou le boîtier du commutateur attaché au bas du ventilateur. Retirer le bouchon se
trouvant au centre du couvercle du boîtier du commutateur/boîtier du commutateur.
Passer les fils électriques de
2
l'adaptateur de kit d'éclairage
par le trou ménagé dans le
couvercle du boîtier du
commutateur/boîtier du
commutateur. Visser le couvercle
du boîtier du commutateur/boîtier
du commutateur sur l'adaptateur
du kit d'éclairage et fixer à l'aide
d'une rondelle autobloquante et
d'un écrou hexagonal. Serrer
fermement l'écrou
hexagonal pour
éviter toute
vibration
inutile.
Envelopper chaque fil et
connexion molex avec du
ruban isolant homologué.
ou
ou
ou
boîtier du commutateur
CÂBLAGE
3
ÉLECTRIQUE :
Raccorder le fil BLANC
(GRIS) de l'adaptateur du
kit d'éclairage au fil
BLANC du ventilateur.
Raccorder le fil NOIR de
l'adaptateur de kit
d'éclairage au fil BLEU du
ventilateur. S'assurer que
les connexions molex
s'emboîtent
complètement.
français
Kit d’éclairage pour
Le poids total du kit d'éclairage
est inférieur à 8 lbs./3,63 kg.
ventilateur de plafond
ATTENTION : Afin de réduire le risque
d'incendie ou d'électrocution ce kit
d'éclairage/adaptateur ne doit être monté
que sur les ventilateurs de plafond
compatibles figurant sur la liste ci-dessous :
Aircool B-336, -442T, -452L, -536,
-542, -552, -552A, -552H, -552L, -65 2,
-652A, -652H, -652L, -736, -742, -852.
Peut être suivi ou non du suffixe
alphabétique A, L ou T.
Mise en route et informations générales
Étudiez ce guide attentivement avant de procéder à
toute installation. Suivez les instructions qui s'appliquent
à votre kit d'éclairage. Veuillez contacter le Service
Clientèle au 1-800-486-4892 si vous rencontrez des
problèmes en installant votre kit d'éclairage.
Tous les raccordements électriques doivent être
effectués conformément aux codes et ordonnances
locales ainsi qu'aux codes électriques nationaux.
Contactez le service du bâtiment municipal pour en
savoir plus sur les codes, permis et/ou inspections
locaux. Si vous n'êtes pas familier avec les méthodes
d'installation et de câblage des appareils électriques,
consultez un électricien qualifié.
ATTENTION : Avant de commencer l'installation,
coupez l'alimentation électrique en mettant le
disjoncteur en position "off" ou en retirant le fusible dans
la boîte à fusibles
Les consignes de sécurité et les instructions importantes
de ce manuel ne sauraient prévoir toutes les conditions
et situations possibles. Le bon sens, la prudence et les
précautions à prendre sont des facteurs auxquels aucun
produit ne peut suppléer. Ces facteurs humains sont la
seule responsabilité de la personne appelée à manipuler
l’unité.
Assurez-vous de disposer des éléments suivants :
Repousser avec précaution le surplus de fil dans le
4
couvercle du boîtier du commutateur/boîtier du
commutateur. Fixer le couvercle du boîtier du
commutateur/boîtier du commutateur au ventilateur en
utilisant les vis fournies d'origine (retirées à l'étape 1
ci-dessus) et serrer fermement. Fixer la tige filetée si
elle est nécessaire dans le cas particulier de votre
adaptateur de kit d'éclairage. S'assurer que les
chaînettes de ventilateur et du kit d'éclairage soient
toutes deux accessibles après chaque étape.
Installer l'(les) ampoule(s)appropriée(s) (voir les détails sur le
5
carton du kit d'éclairage), rebrancher l'électricité et tester le
kit d'éclairage.
Voir le « Guide de dépannage » si le kit d'éclairage ne
fonctionne pas.
Monter l’abat-jour sur l'adaptateur du kit d'éclairage et fixer à
6
l'aide du matériel de montage fourni avec le kit d'éclairage.
Serrer fermement. Ne PAS serrer excessivement pour éviter de
fendre ou de briser l’abat-jour en verre.
FABRIQUÉ EN CHINE
Montage pour fixation sur le raccord fileté central
couvercle du boîtier
du commutateur
3
ou
Litex Industries, Inc.
boîtier du commutateur
Tournevis
Phillips
(cruciforme)
Ruban isolant
Contenu du carton (Certains kits d'éclairage/adaptateurs peuvent inclure des éléments en
verre ou abat-jours) :
Adaptateur par un seul luminaire Adaptateur des multiples luminaires
Rondelle
Adaptateur
Vis à molette
Éléments en verre (si inclus)
Montage des appareils d'éclairage à trous oblongs
Débrancher l'alimentation principale. Déposer le
1
couvercle du boîtier du commutateur du dessous du
boîtier du commutateur du ventilateur. Insérer
partiellement les vis retirées lors de la dépose du couvercle
du boîtier du commutateur dans les réservations
ménagées sur le dessous du boîtier du commutateur.)
autobloquante
Écrou
hexagonal
Lunette de
sécurité
Escabeau
Adaptateur
Vis à molette
Éléments en verre (si inclus)
Bague de
douille
Pince
Rondelle
bloquante
Écrou
hexagonal
auto-
Les informations
concernant les ampoules
figurent sur l'emballage de
votre kit d'éclairage.
Il se peut que les ampoules
soient incluses avec le kit
d’éclairage.
Adaptateur du diffuseur
Adaptateur
Tige centrale
Boulon décoratif
et fleuron
Éléments en verre
Rondelle
autobloquante
Écrou
hexagonal
Débrancher l'alimentation principale. Déposer le couvercle du boîtier de commutateur
1
ou le boîtier du commutateur attaché au bas du ventilateur. Retirer le bouchon se
trouvant au centre du couvercle du boîtier du commutateur/boîtier du commutateur.
Passer les fils électriques de
2
l'adaptateur de kit d'éclairage par le
trou ménagé dans le couvercle du boîtier
du commutateur/boîtier du
commutateur. Visser le couvercle du
boîtier du commutateur/boîtier du
commutateur sur l'adaptateur du kit
d'éclairage et fixer à l'aide d'une rondelle
autobloquante et d'un écrou hexagonal.
Serrer fermement l'écrou hexagonal
pour éviter toute vibration inutile.
CÂBLAGE ÉLECTRIQUE :
3
Raccorder le fil BLANC (GRIS) de l'adaptateur du kit d'éclairage au fil BLANC du
ventilateur. Raccorder le fil NOIR de l'adaptateur de kit d'éclairage au fil BLEU du
ventilateur. S'assurer que les connexions molex s'emboîtent complètement.
Envelopper
chaque fil et
connexion
molex avec
du ruban
isolant
homologué.
Repousser avec précaution le surplus de fil
4
dans le couvercle du boîtier du commutateur/
boîtier du commutateur. Fixer le couvercle du
boîtier du commutateur/boîtier du commutateur au
ventilateur en utilisant les vis fournies d'origine
(retirées à l'étape 1 ci-dessus) et serrer fermement.
Monter les abat-jours en verre sur l'adaptateur de kit d'éclairage
5
et fixer avec la visserie ou le matériel de montage (vis à molette
ou bagues de douilles filetées) fourni avec le kit d'éclairage. Serrer
fermement. Ne PAS serrer excessivement pour éviter de fendre ou
de briser l'abat-jour en verre.
Installer les ampoules appropriées (voir les détails sur le carton du kit
6
d'éclairage), rebranchez l'électricité et testez. Voir le « Guide de dépannage »
si le kit d'éclairage ne fonctionne pas.
1 2
ou

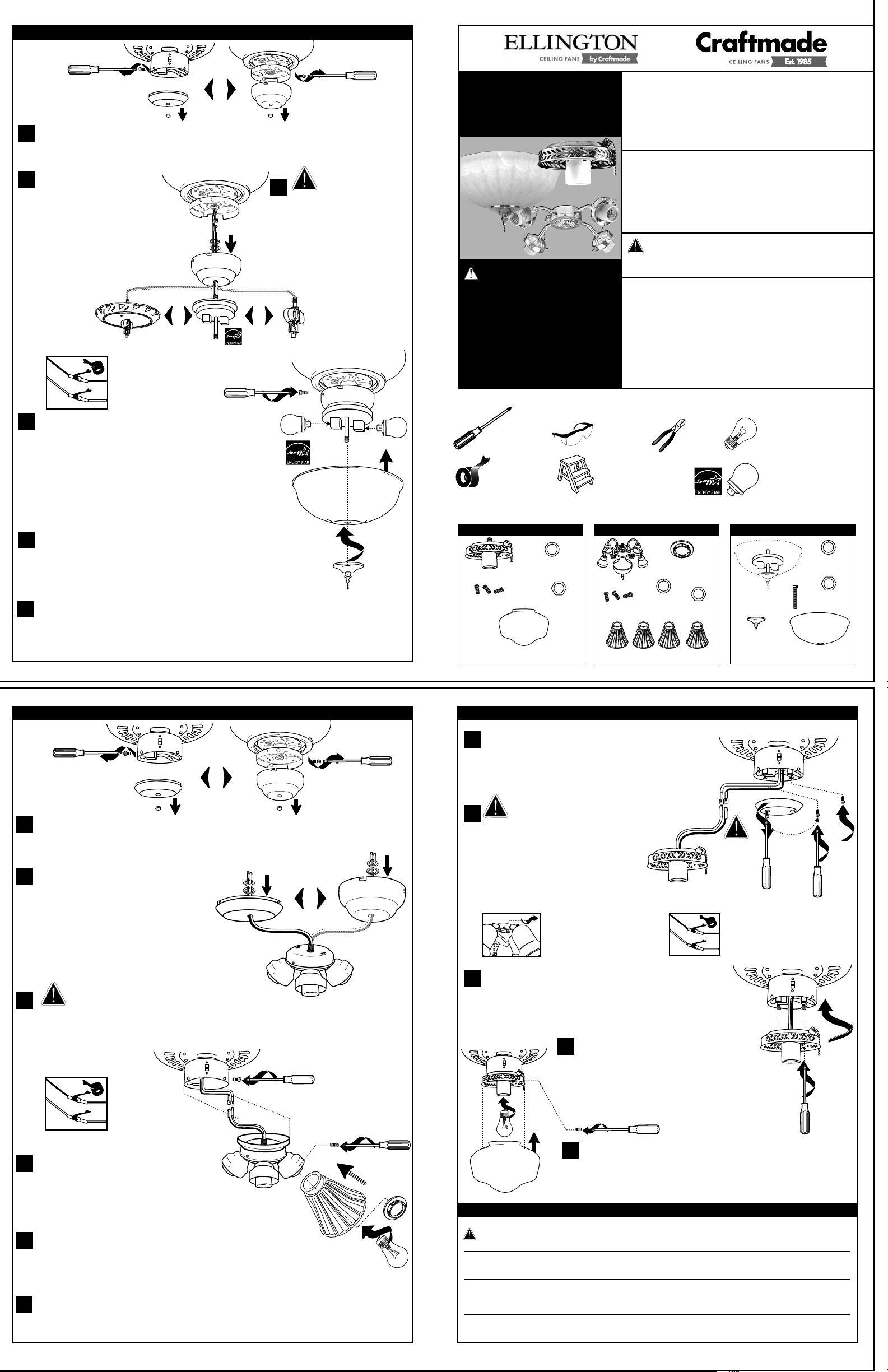

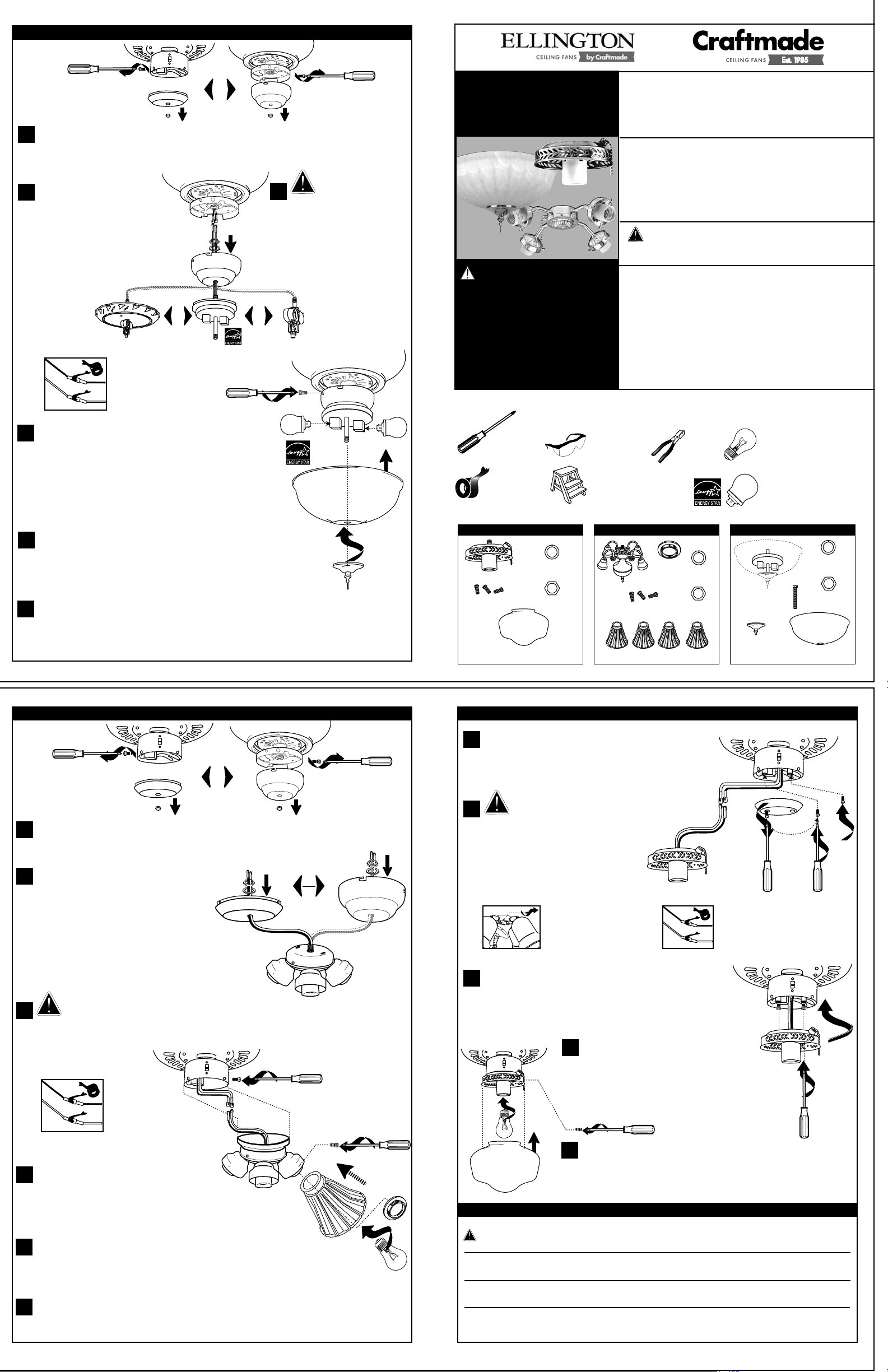

CÂBLAGE ÉLECTRIQUE :
2
Raccorder le fil BLANC (GRIS) de
l'adaptateur du kit d'éclairage au fil
BLANC du ventilateur. Raccorder le fil
NOIR de l'adaptateur de kit
d'éclairage au fil BLEU du ventilateur.
S'assurer que les connexions molex
s'emboîtent complètement.
Pour certains kits
d'éclairage il est
nécessaire de déposer
le couvercle central.
Repousser avec précaution le surplus de fil dans le
3
boîtier du commutateur. Aligner les têtes des vis sur
les trous oblongs et tourner pour arrimer à
l'adaptateur. Fixer en serrant les vis fermement pour
éviter toute vibration inutile.
Installer l'(les) ampoule(s) adéquate(s)
4
(voir les détails sur le carton du kit
d'éclairage), rétablir l'électricité et
procéder à un essai.
Voir le « Guide de dépannage » si le kit
d'éclairage ne fonctionne pas.
Monter l'(les) abat-jour(s) en verre sur le kit d'éclairage et
5
fixer avec la visserie ou le matériel de montage (vis à molette
ou bagues de douilles filetées) fourni avec le kit d'éclairage.
Serrer fermement. Ne PAS serrer excessivement pour éviter
de fendre ou de briser l'abat-jour en verre.
Guide de dépannage
Des problèmes mineurs peuvent être résolus sans faire appel à un électricien.
ATTENTION : Avant d'entreprendre une quelconque intervention sur l'appareil d'éclairage, coupez l'alimentation électrique.
Problème Cause Solution
L’(les) ampoule(s) ne L’(les) ampoule(s) est (sont) grillée(s). Remplacez l’(les) ampoule(s).
s'allume(nt) pas. L'alimentation électrique est coupée. Vérifiez si l'alimentation électrique est enclenchée.
Fusible grille ou Fils croisés ou câble Vérifier les connexions au niveau des fils.
disjoncteur se déclenche d'alimentation est à la terre.
lors de la mise en marche.
REMARQUE : Si vous utilisez une commande à distance et/ou un interrupteur mural, les chaînettes pour le ventilateur et le kit
d'éclairage doivent être positionnés respectivement sur HIGH (Rapide) et ON (Marche) pour permettre aux dispositifs de contrôle à
distance de fonctionner correctement.
Mauvais contact au niveau d'un fil. Vérifiez le câblage.
Envelopper chaque fil
et connexion molex
avec du ruban isolant
homologué.
Loading...
