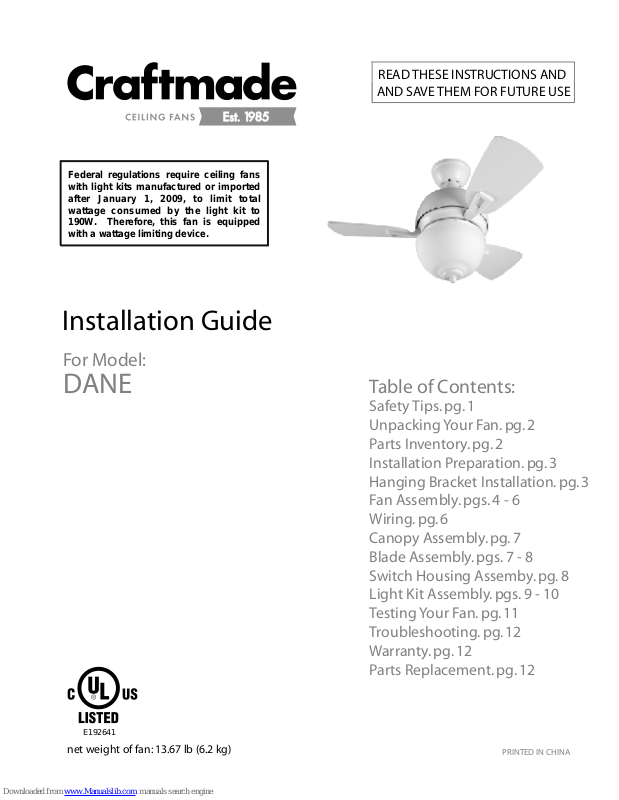

Craftmade DANE Installation Manual [es, en]

Federal regulations require ceiling fans
with light kits manufactured or imported
after January 1, 2009, to limit total
wattage consumed by the light kit to
190W. Therefore, this fan is equipped
with a wattage limiting device.

Installation Guide

For Model:

READ THESE INSTRUCTIONS AND

AND SAVE THEM FOR FUTURE USE

AND SAVE THEM FOR FUTURE USE

DANE

Table of Contents:

Safety Tips. pg. 1
Unpacking Your Fan. pg. 2
Parts Inventory. pg. 2
Installation Preparation. pg. 3
Hanging Bracket Installation. pg. 3
Fan Assembly. pgs. 4 - 6
Wiring. pg. 6
Canopy Assembly. pg. 7
Blade Assembly. pgs. 7 - 8
Switch Housing Assemby. pg. 8
Light Kit Assembly. pgs. 9 - 10
Testing Your Fan. pg. 11
Troubleshooting. pg. 12
Warranty. pg. 12
Parts Replacement. pg. 12

E192641

net weight of fan: 13.67 lb (6.2 kg)

PRINTED IN CHINA

SAFETY TIPS.

WARNING: To reduce the risk of electrical shock, turn off the electricity to the fan at the main fuse box or circuit
panel before you begin the fan installation or before servicing the fan or installing accessories.

1. READ ALL INSTRUCTIONS AND SAFETY INFORMATION CAREFULLY BEFORE INSTALLING YOUR FAN AND

SAVE THESE INSTRUCTIONS.

CAUTION: To avoid personal injury, the use of gloves may be necessary while handling fan parts with sharp edges.

2. Make sure all electrical connections comply with Local Codes or Ordinances, the National Electrical Code, and
ANSI/NFPA 70-1999. If you are unfamiliar with electrical wiring or if the house/building wires are different
colors than those referred to in the instructions, please use a qualified electrician.

3. Make sure you have a location selected for your fan that allows clear space for the blades to rotate, and at

least seven (7) feet (2.13 meters) of clearance between the floor and the fan blade tips. The fan should be
mounted so that the tips of the blades are at least thirty (30) inches (76 centimeters) from walls or other
upright structures.

4. The outlet box and ceiling support joist used must be securely mounted, and capable of supporting at least
35 pounds (16 kilograms). The outlet box must be supported directly by the building structure. Use only
CUL (Canada) or UL (USA) listed outlet boxes marked "FOR FAN SUPPORT."

WARNING: To reduce the risk of fire, electrical shock, or personal injury, mount to the outlet box marked
"Acceptable for Fan Support of 15.9 kg (35 lb) or less," and use the mounting screws provided with the outlet box.
Most outlet boxes commonly used for the support of lighting fixtures are not acceptable for fan support and may
need to be replaced. Consult a qualified electrician if in doubt.

WARNING: To reduce the risk of fire, electrical shock, or personal injury, wire connectors provided with this fan are
designed to accept only one 12 gauge house wire and two lead wires from the fan. If your house wire is larger than
12 gauge or there is more than one house wire to connect to the corresponding fan lead wires, consult an
electrician for the proper size wire connectors to use.

5. Electrical diagrams are for reference only. Light kits that are not packed with the fan must be CUL (Canada)

or UL (USA) listed and marked suitable for use with the model fan you are installing. Switches must be

CUL (Canada) or UL (USA) general use switches. Refer to the instructions packaged with the light kits and
switches for proper assembly.

6. After installation is complete, check that all connections are absolutely secure.

7. After making electrical connections, spliced conductors should be turned upward and pushed carefully up
into the outlet box. The wires should be spread apart with the grounded conductor and the
equipment-grounding conductor on opposite sides of the outlet box.

WARNING: To reduce the risk of fire or electrical shock, do not use this fan with any solid state speed control device
or control fan speed with a full range dimmer switch. [Using a full range dimmer switch to control fan speed will
cause a loud humming noise from fan.]

8. Do not operate the reverse switch until the fan has come to a complete stop.

9. Do not insert anything between the fan blades while they are rotating.

WARNING: To reduce the risk of personal injury, do not bend the blade arms during assembly or after installation.
Do not insert objects into the path of the blades.

WARNING: To avoid personal injury or damage to the fan and other items, be cautious when working around or
cleaning the fan.

10. Do not use water or detergents when cleaning the fan or fan blades. A dry dust cloth or lightly dampened

cloth will be suitable for most cleaning.

WARNING: To reduce the risk of personal injury, use only parts provided with this fan. The use of parts OTHER
than those provided with this fan will void the warranty.

NOTE: The important safety precautions and instructions appearing in the manual are not meant to cover all

possible conditions and situations that may occur. It must be understood that common sense and caution are
necessary factors in the installation and operation of this fan.

page 1

1. Unpacking Your Fan.

Carefully open the packaging. Remove items from
Styrofoam inserts. Remove motor housing and place
on carpet or Styrofoam to avoid damage to finish.
Do not discard fan carton or Styrofoam inserts
should this fan need to be returned for repairs.
Check against parts inventory that all parts have
been included.

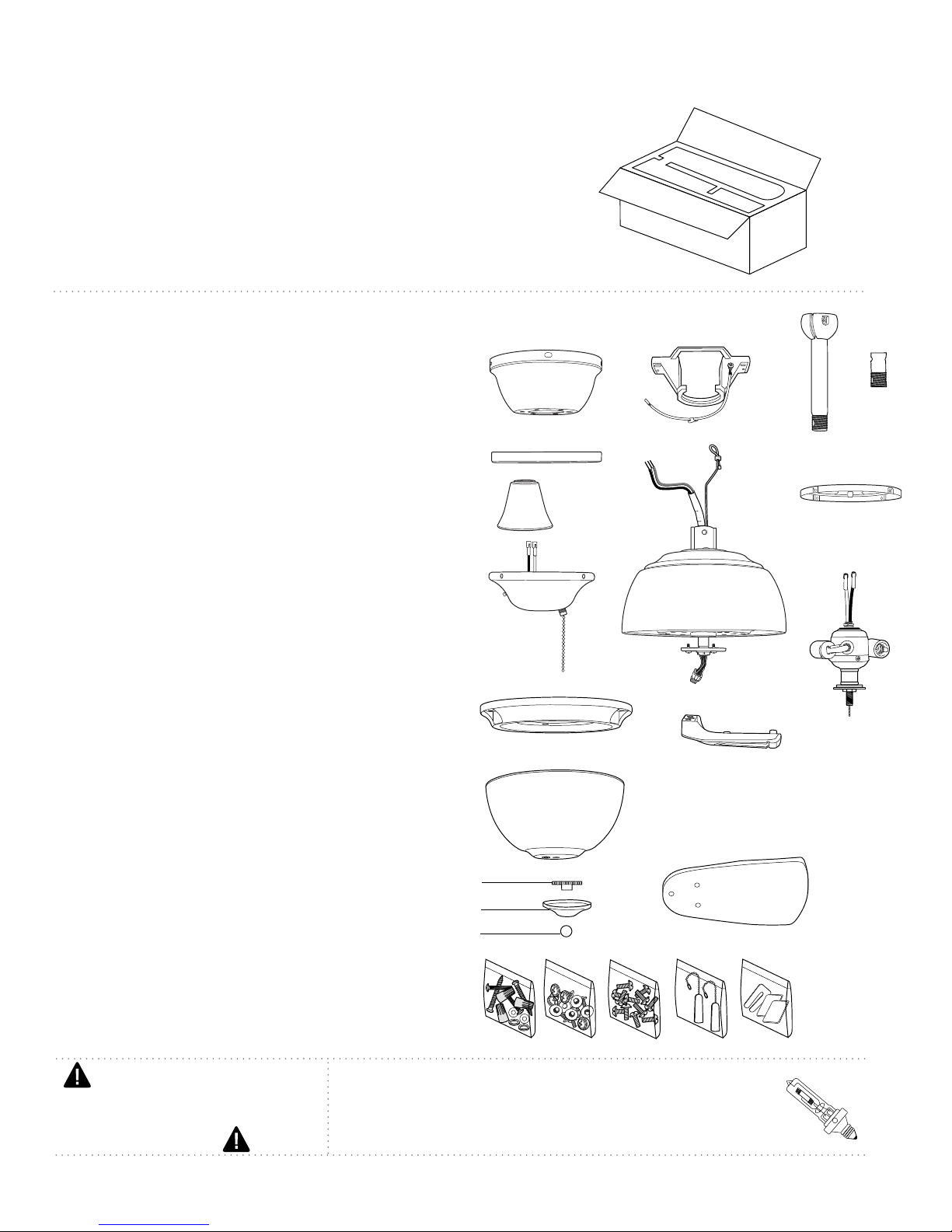

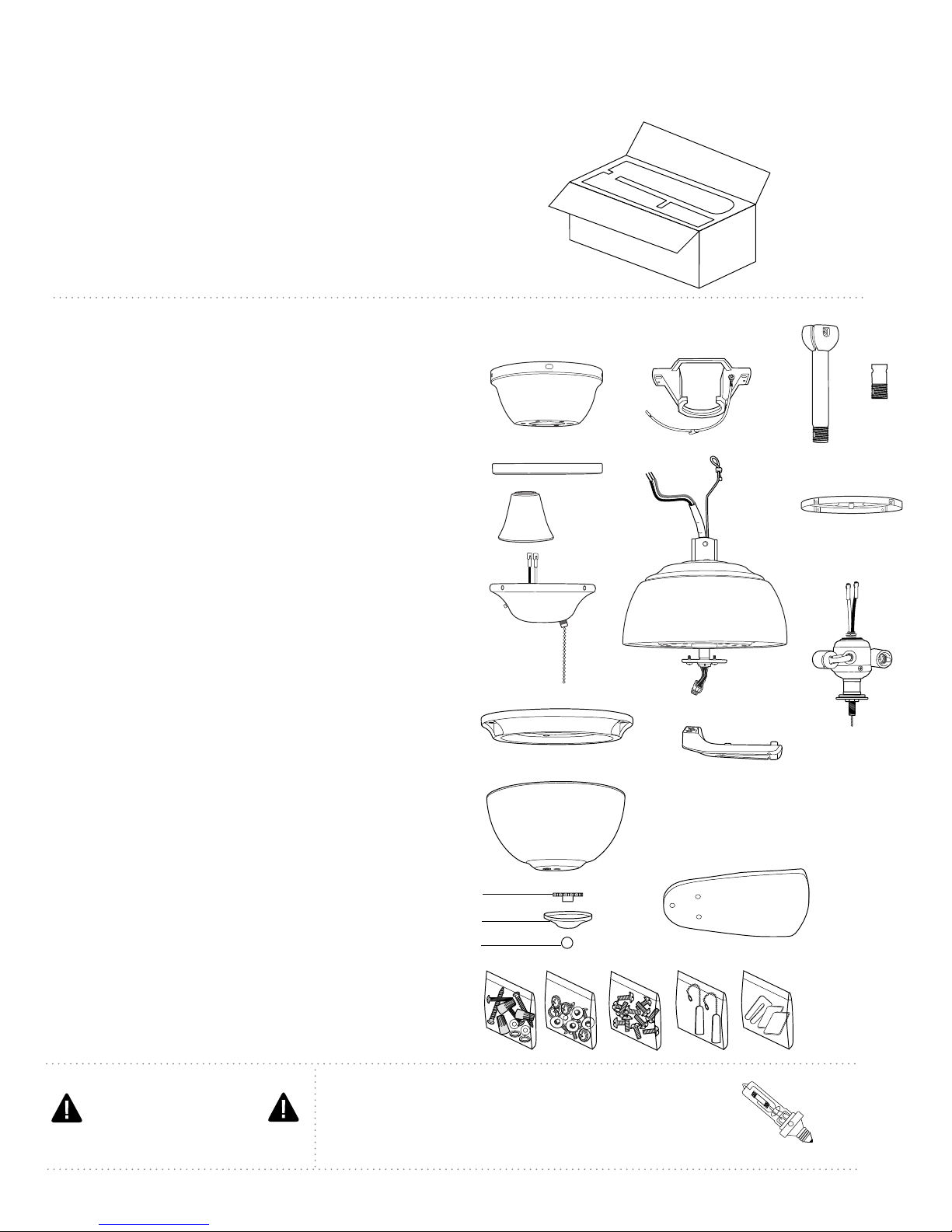

2. Parts Inventory.

a. canopy. 1 piece

b. hanging bracket.1 piece

c. 6in. downrod and hanging ball. 1 piece

d. 3in. downrod. 1 piece

e. canopy ring. 1 piece

f. yoke cover. 1 piece

g. motor housing. 1 piece

h. switch housing plate.1 piece

i. switch housing. 1 piece

j. motor plate. 1 piece

k. blade arm. 3 pieces

l. light kit fitter. 1 piece

m. glass shade. 1 piece

m

a

e

f

i

j

b

g

k

c

h

d

l

n. threaded washer (pre-attached to light kit

o. finial plate (pre-attached to light kit fitter).

p. finial (pre-attached to light kit fitter). 1 piece

q. blade. 3 pieces

r. hardware packs

IMPORTANT REMINDER:

You must use the parts
provided with this fan for
proper installation and safety.

fitter). 1 piece

1 piece

2 x 50 watt max. halogen bulb, type JD E11

n

q

o
p

r

bulb required:

(included)

page 2

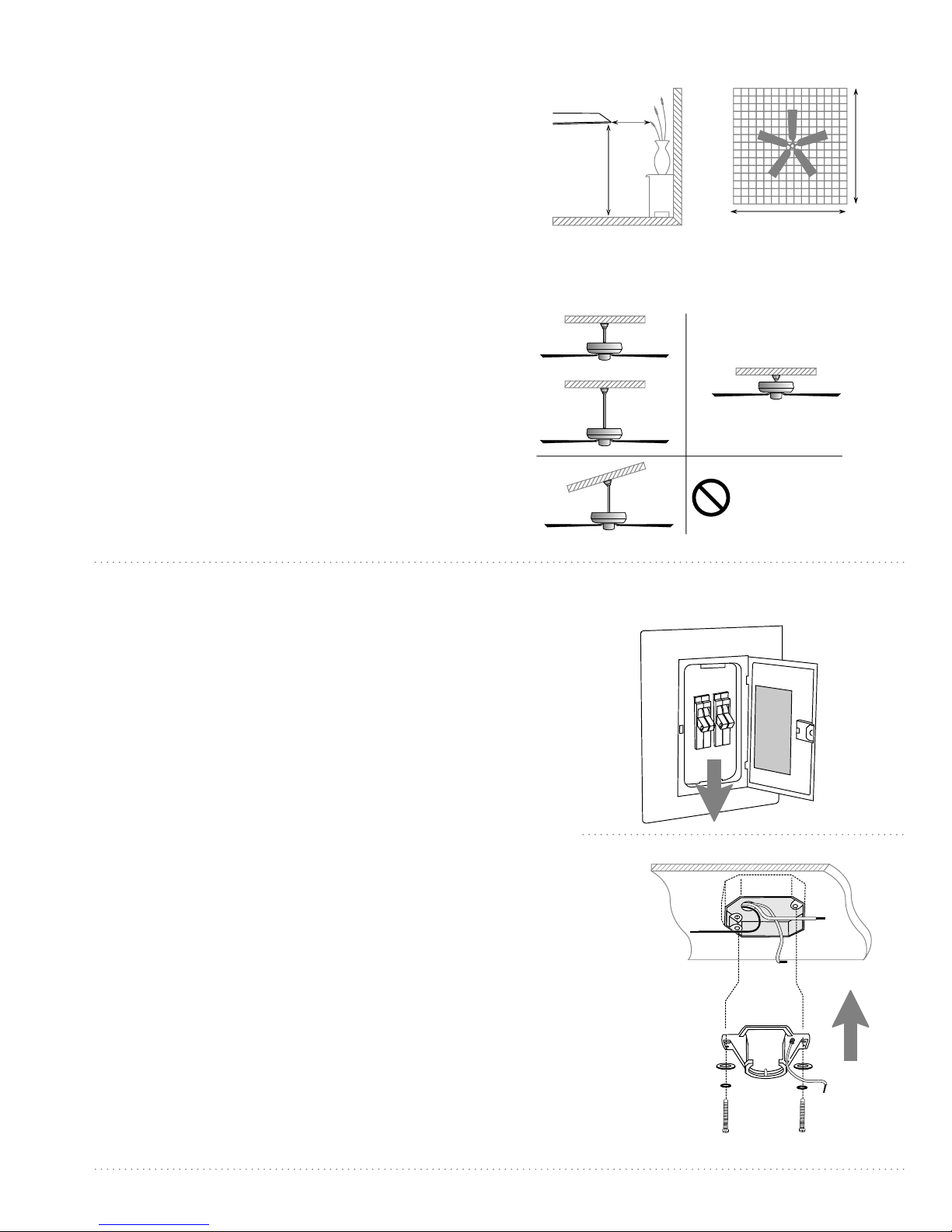

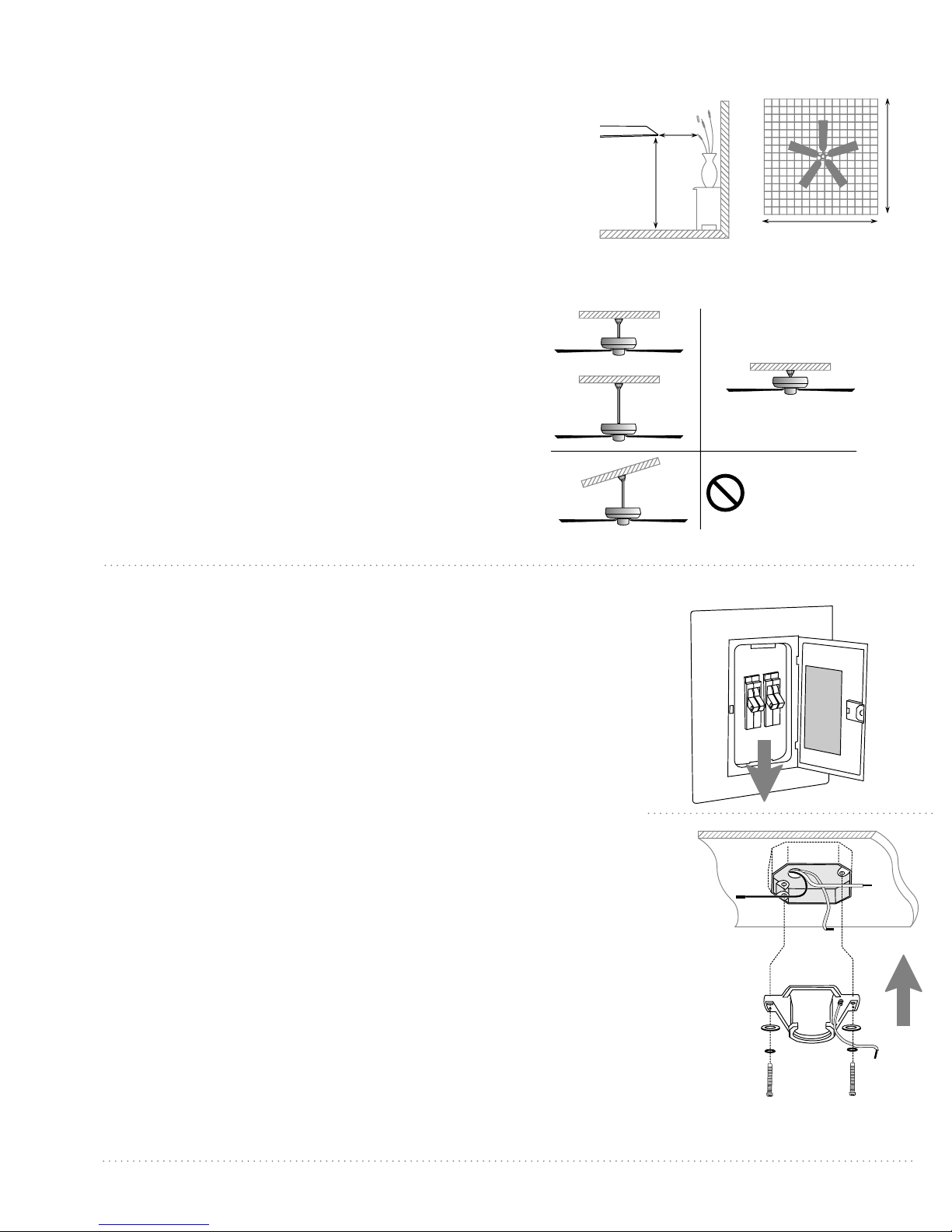

3. Installation Preparation.

blade edge

To prevent personal injury and damage, ensure that
the hanging location allows the blades a clearance
of 7ft. (2,13m) from the floor and 30in. (76cm) from
any wall or obstruction.
This fan is suitable for room sizes up to 100 square
feet (9.3 square meters).

This fan can be mounted with a downrod
on a regular (no-slope) or vaulted ceiling. The hanging
length can be extended by purchasing a longer
downrod (0.5in./1.27cm diameter). After installing

hanging bracket, continue to Section 5 on page 4 for
those instructions. This fan can also be mounted as a
flushmount only on a regular (no-slope) ceiling. After
installing hanging bracket, continue to Section 6 on
page 5 for those instructions.

Installation requires the following tools:

Phillips screwdriver, flat-head screwdriver, adjustable
pliers or wrench, stepladder, wire cutters, and rated
electrical tape.

30

inches

7 feet

(2.13m)

(76cm)

downrod

installation

8ft. - 10ft.

(2.42m - 3.05m)

8ft. - 10ft.

(2.42m - 3.05m)

flushmount

installation

Vaulted ceiling
angle is not to
exceed 25 degrees.

4. Hanging Bracket Installation.

Turn off circuit breakers to current fixture from
breaker panel and be sure operating light switch is
turned to the OFF position.

WARNING: Failure to disconnect power supply prior to
installation may result in serious injury.

Remove existing fixture.

WARNING: When using an existing outlet box, be sure
the outlet box is securely attached to the building
structure and can support the full weight of the fan.
Ensure outlet box is clearly marked "Suitable for Fan
Support." If not, it must be replaced with an approved
outlet box. Failure to do so can result in serious injury.

CAUTION: Be sure outlet box is grounded properly and
that a ground wire (GREEN or bare) is present.

Install hanging bracket to outlet box using original
screws, spring washers and flat washers provided
with new or original outlet box.* If installing on a
vaulted ceiling, face opening of hanging bracket
towards high point of ceiling. Arrange electrical
wiring around the back of the hanging bracket and
away from the bracket opening.

*Note: It is very important that you use the proper
hardware when installing the hanging bracket as this
will support the fan.

ON

OFF

hanging bracket

flat washers

spring washers

outlet box screws

ON

OFF

page 3

5. Fan Assembly

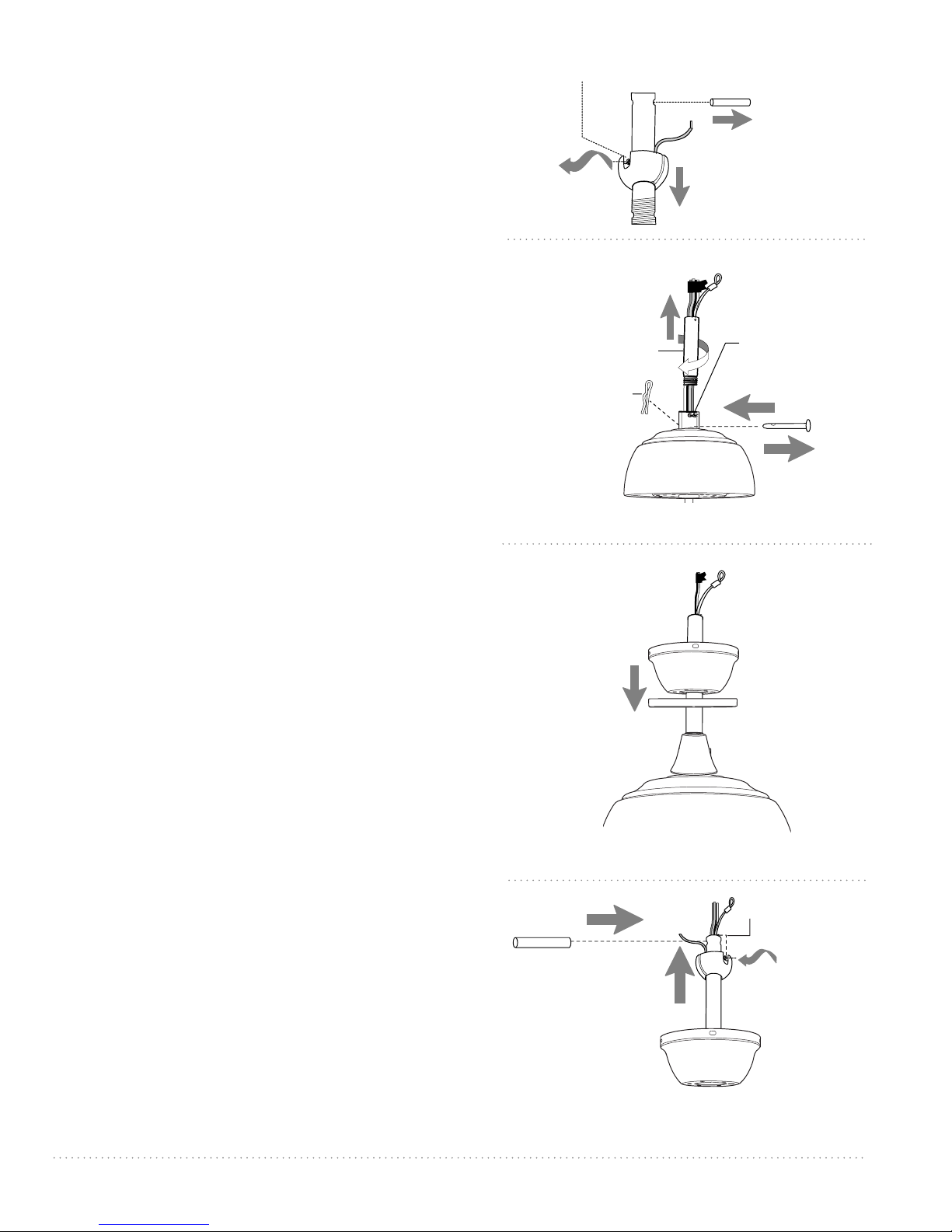

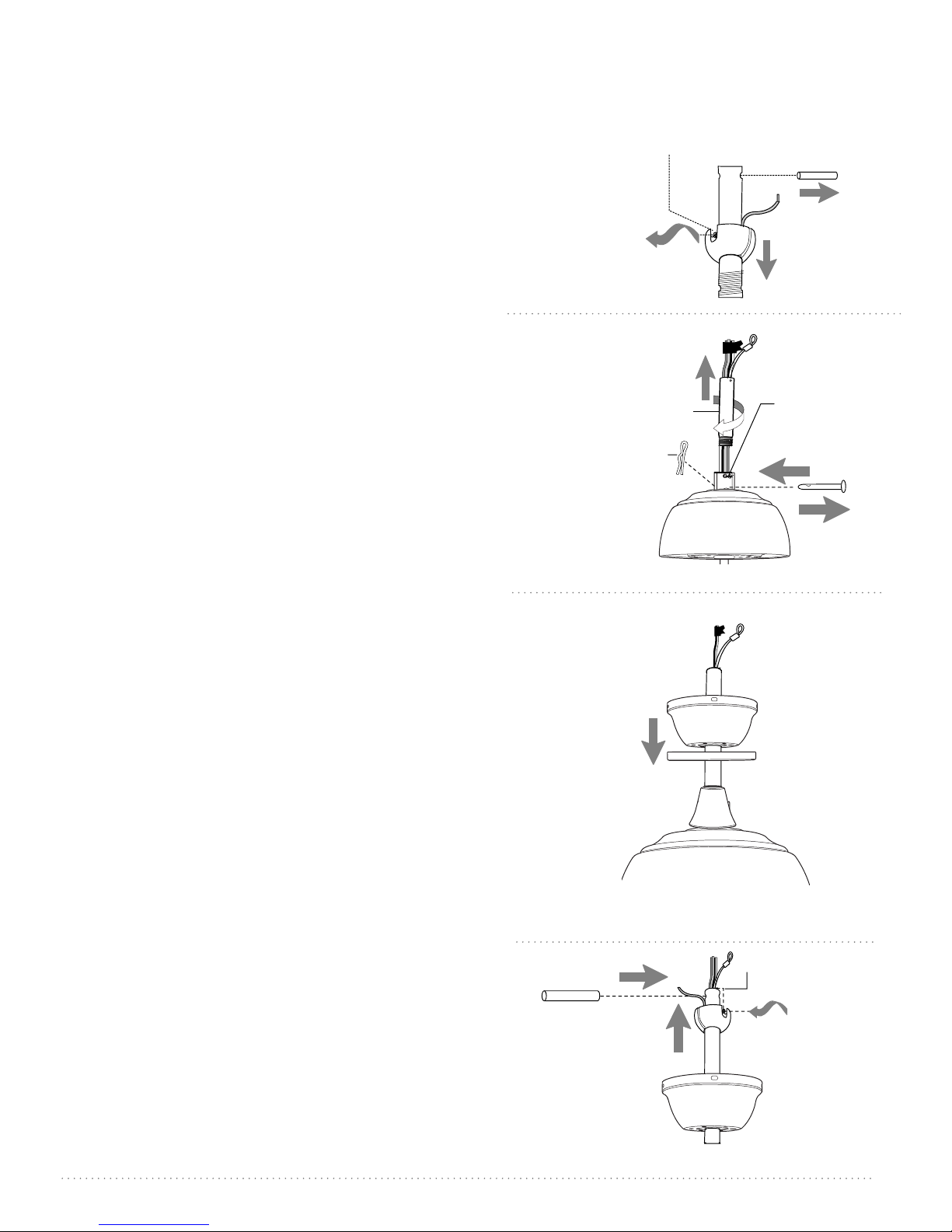

Remove hanging ball from downrod provided by
loosening set screw on hanging ball. Lower hanging
ball and remove stop pin and then slide hanging ball
off of the downrod. [Refer to diagram 1.]

set screw

stop pin

hanging ball

Loosen yoke set screws and nuts at top of motor
housing. Remove pin and clip from motor housing
yoke. [Refer to diagram 2.]

Tip: To prepare for threading electrical wires through
downrod, apply a small piece of electrical tape to the
ends of the electrical wires--this will keep the wires
together when threading them through the
downrod. [Refer to diagram 2.]

Determine the length of downrod you wish to use.
Thread safety cable and electrical wires through
threaded end of downrod and pull extra wire slack
from the upper end of the downrod. [Refer to
diagram 2.]

Thread downrod into the motor housing yoke until
holes for pin and clip in downrod align with holes in
yoke--make sure wires do not get twisted. Re-insert pin
and clip that were previously removed. Tighten yoke
set screws and nuts securely. [Refer to diagram 2.]

Slide yoke cover, canopy ring and canopy over
downrod. [Refer to diagram 3.] (Note: Canopy ring
must be turned with the smooth, rounded edge
toward the motor housing.)

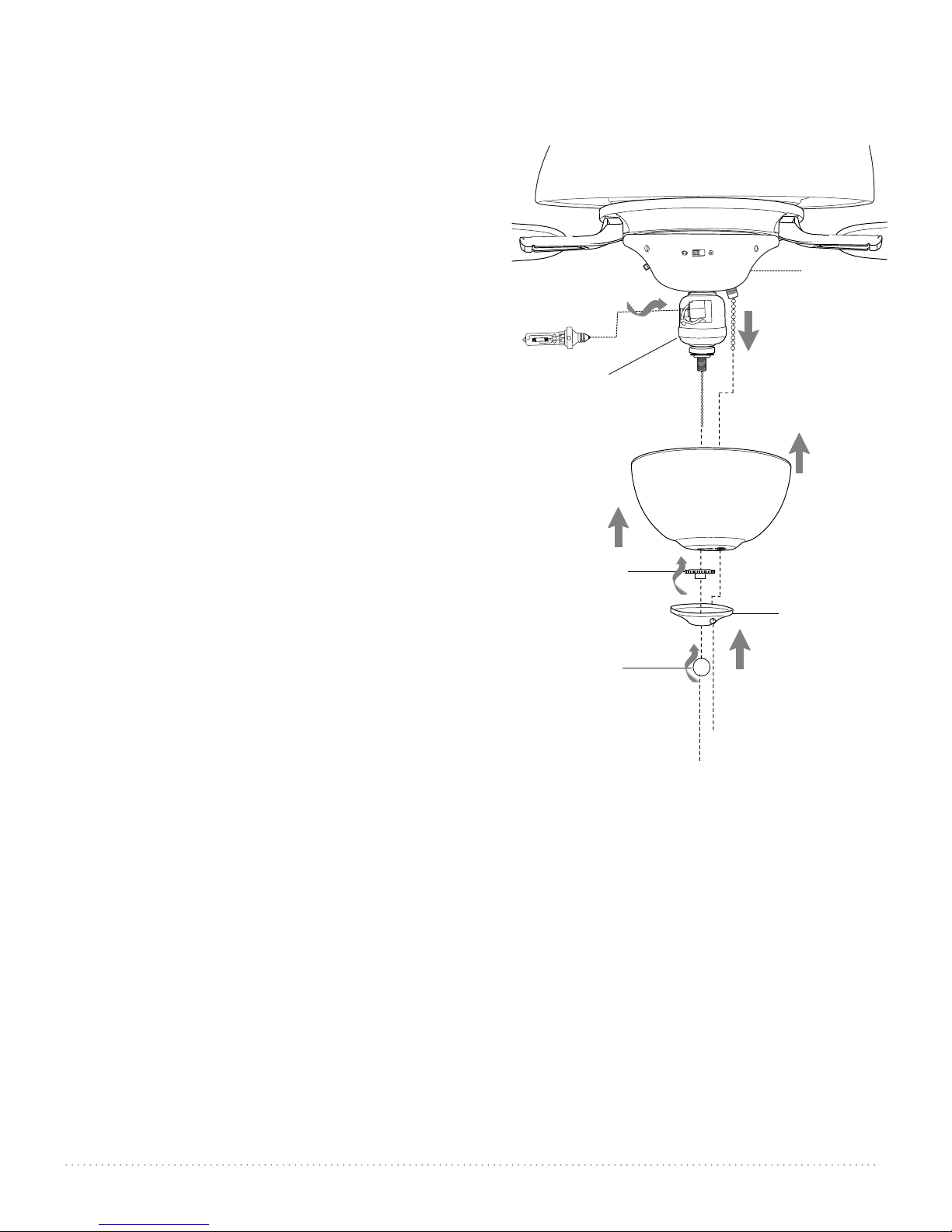

Thread safety cable and wires through hanging ball;
then slide hanging ball over downrod--the top of the
downrod should be noted as having a set screw hole;
use this hole when setting the set screw. Insert stop
pin into top of downrod and raise hanging ball. Be
sure stop pin aligns with slots on the inside of the
hanging ball. Tighten set screw securely. [Refer to

diagram 4.]

diagram 1

diagram 2

diagram 3

electrical

wiring

downrod

clip

yoke cover

safety
cable

yoke set
screw
and nut

pin

canopy

canopy ring

downrod

motor
housing

WARNING: Failure to tighten set screw completely
could result in the fan becoming loose and possibly
falling.

["Fan Assembly" continued on next page.]

NOTE: The important safety precautions and instructions
appearing in the manual are not meant to cover all possible
conditions and situations that may occur. It must be
understood that common sense and caution are necessary
factors in the installation and operation of this fan.

set screw hole

stop pin

hanging

ball

diagram 4

page 4

5. Fan Assembly. (cont.)

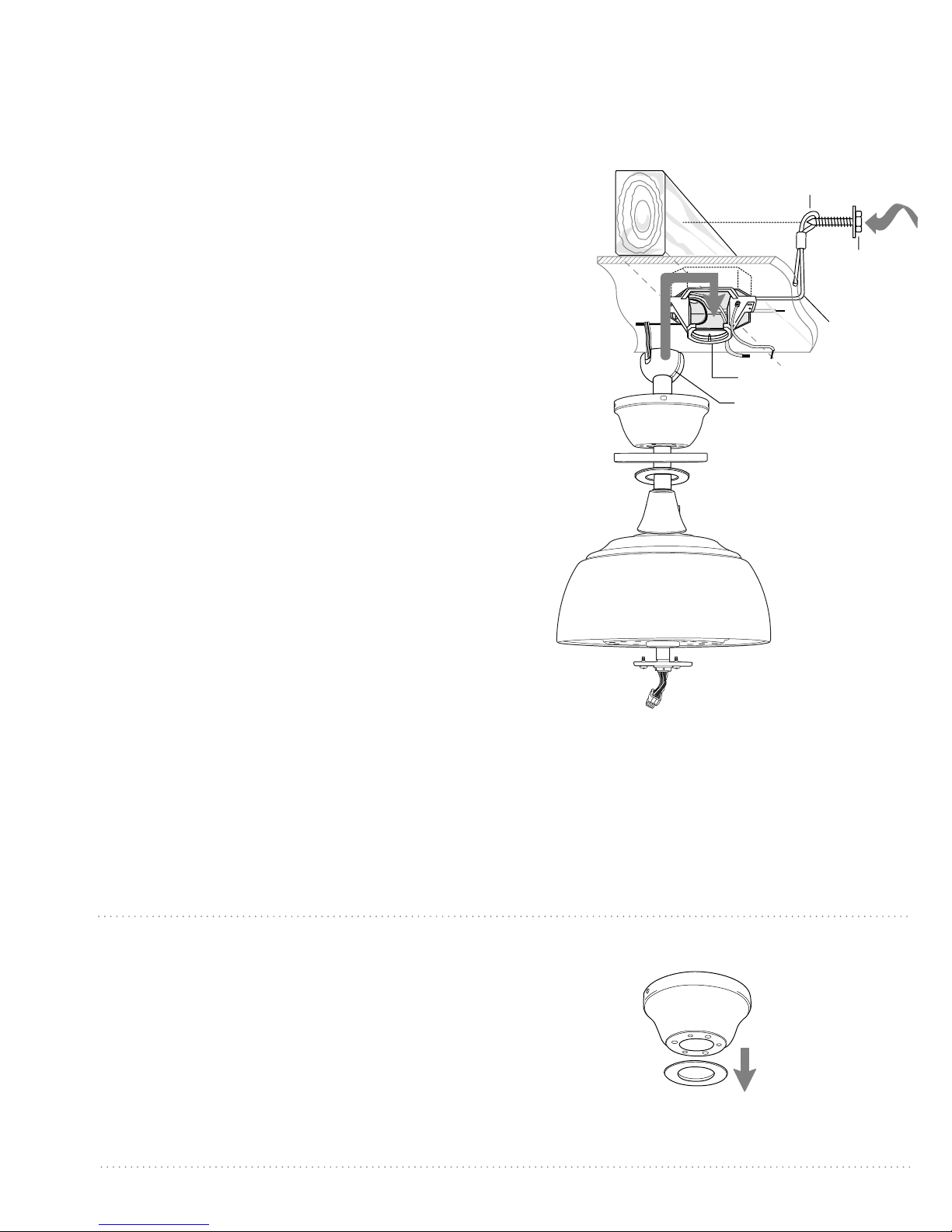

With the hanging bracket secured to the outlet
box and able to support the fan, you are now
ready to hang your fan. Grab the fan firmly with
two hands. Slide downrod through opening in
hanging bracket and let hanging ball rest on the
hanging bracket. Turn the hanging ball slot until
it lines up with the hanging bracket tab.

WARNING: Failure to align slot in hanging ball
with tab in hanging bracket may result in serious
injury or death.

Tip: Seek the help of another person to hold the
stepladder in place and to help lift the fan up to
you once you are set on the ladder.

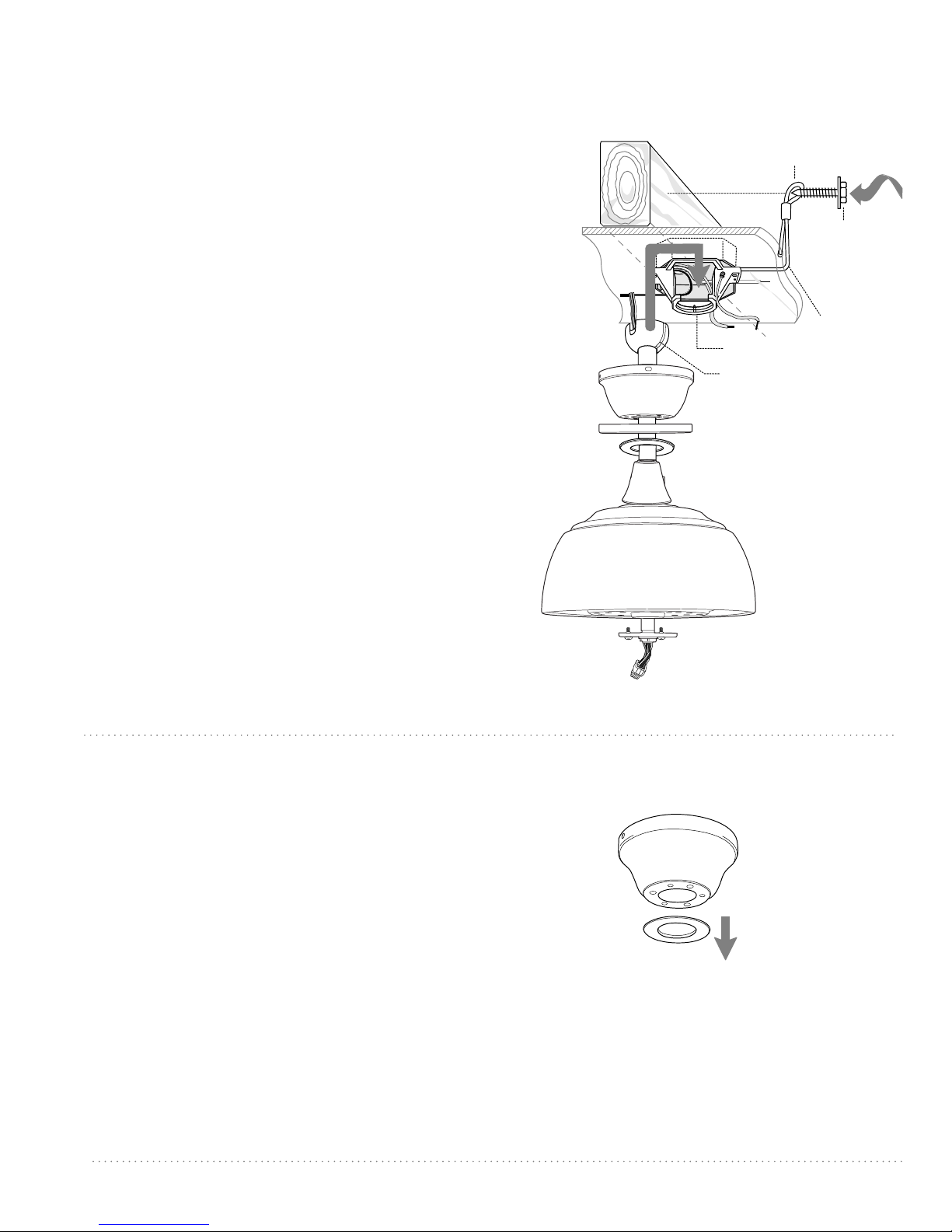

Find a secure attachment point (wood ceiling
joist highly recommended) and secure safety
cable. It will be necessary to use a heavy duty
wood screw, washer and lock washer (not
supplied) with the safety cable loop. If necessary,
adjust the loop at the end of the safety cable. The
loop at the end of the safety cable should just fit
over the threads on the wood screw. Test safety

cable by pulling on loose end with pliers. If the
safety cable slips, the loop must be adjusted tighter.

Extra cable slack can be left in ceiling area.

wood

safety cable loop

ceiling

joist

wood screw

and washer

safety cable

hanging bracket tab

hanging ball slot

canopy

motor housing

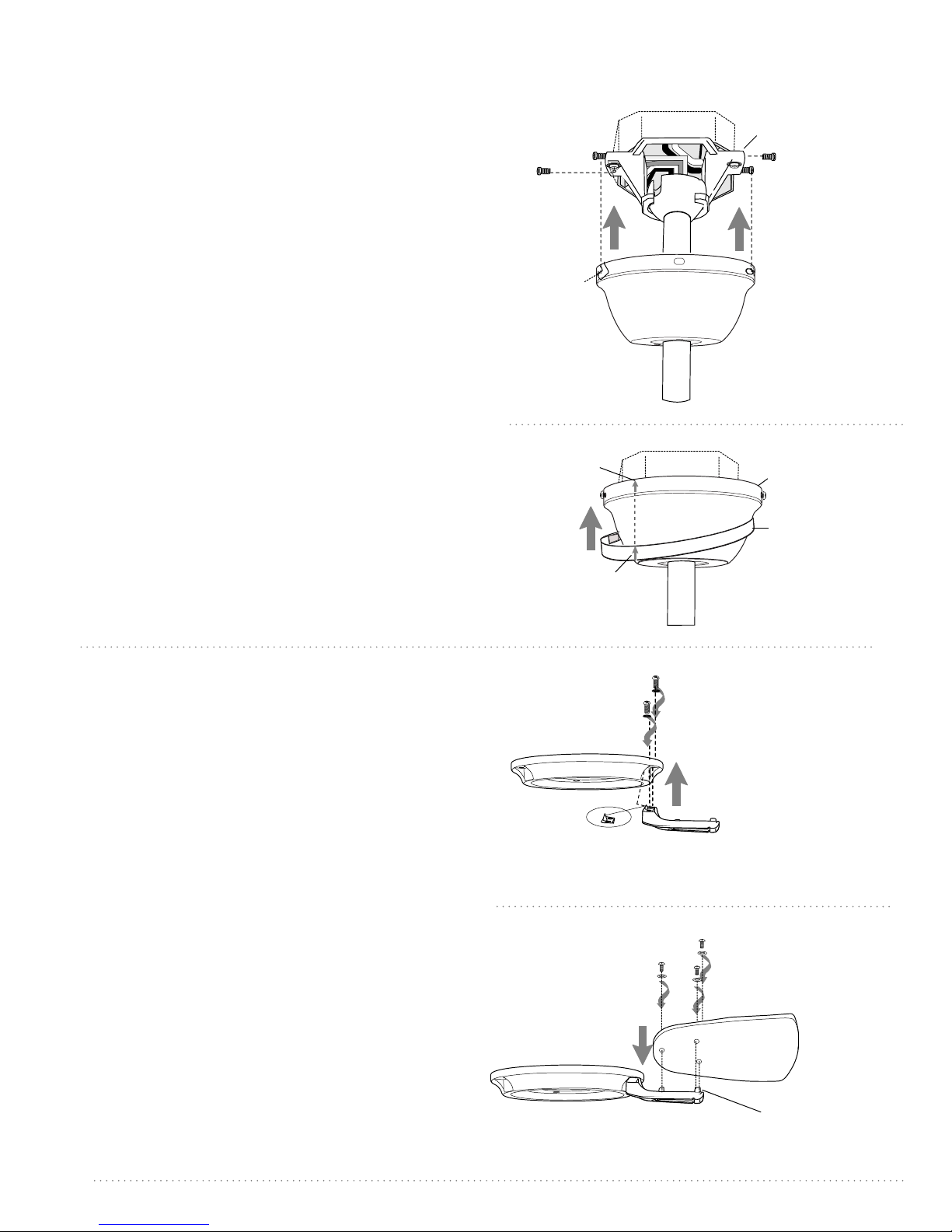

6. Fan Assembly (flushmount).

Remove and set aside canopy cover to reveal 6 holes.
Notice that 3 of these holes are larger than the others.

Note: Yoke cover is not used with this type of
installation.

["Fan Assembly (flushmount)" continued on next
page.]

canopy

canopy cover

page 5

6. Fan Assembly (flushmount). (cont)

If there are only 3 screws in top of motor housing,
please proceed to next paragraph. If there are 6
screws in top of motor housing, remove every other
screw and star washer.

Remove pin, clip and set screws from motor housing
yoke. Thread wiring through canopy ring and
canopy. Place canopy over yoke aligning larger holes
in canopy with the 3 existing screws in top of motor
housing. Insert the 3 screws and 3 star washers that
were removed (if there were only 3 screws located in
top of motor housing, these screws/star washers will
be located in one of the hardware packs) into the
remaining holes. Securely tighten these screws.

To prepare the fan for wiring, hang fan onto hanging
bracket by sliding the canopy over the hanging
bracket tab. (Use one of the non-slotted holes on the
rim of the canopy to do so.)

clip

set screw

motor

housing

canopy

pin

yoke

motor housing

canopy

hanging bracket

tab

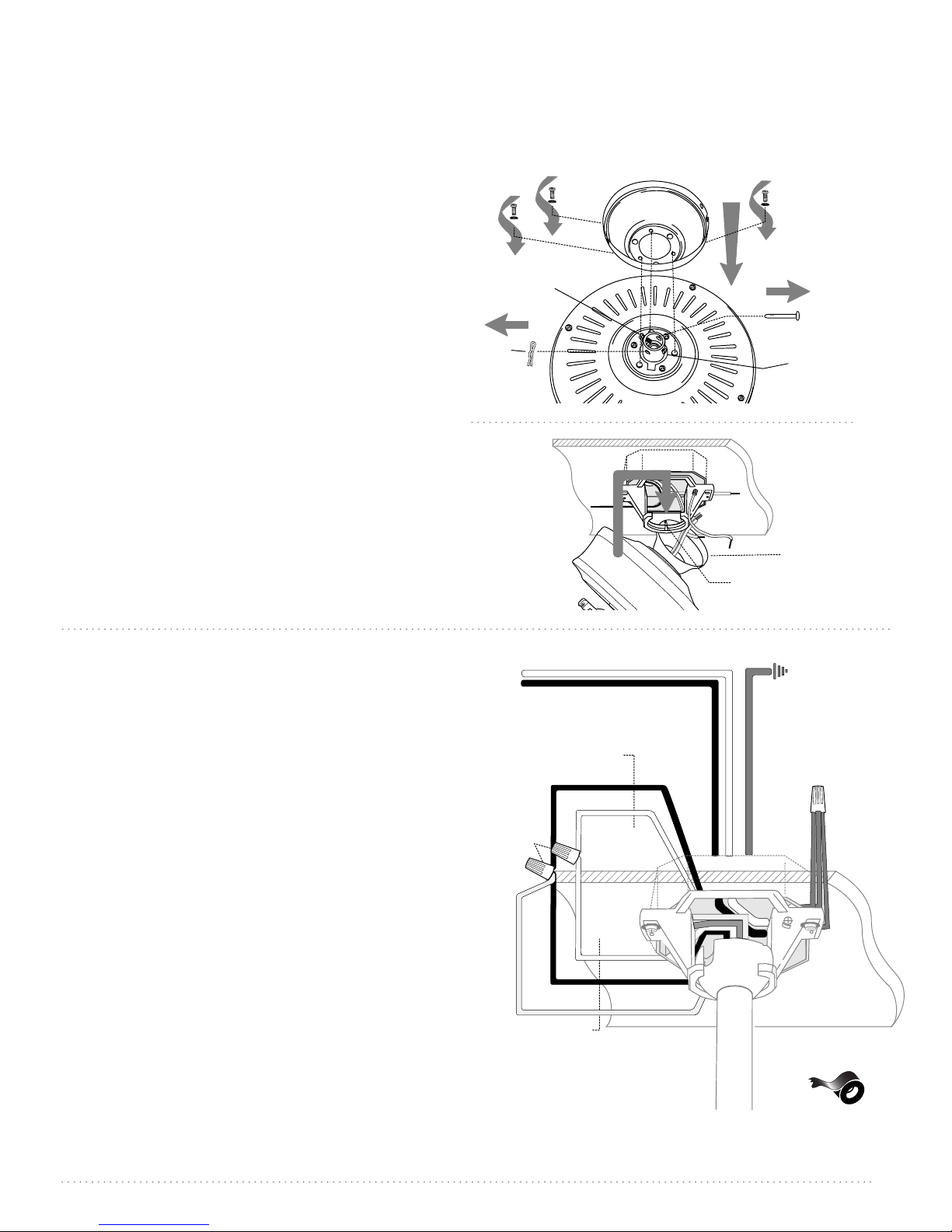

7. Wiring.

CAUTION: Be sure outlet box is properly grounded
and that a ground wire (GREEN or Bare) is present.

Make sure all electrical connections comply with
Local Codes or Ordinances and the National
Electrical Code. If you are unfamiliar with electrical
wiring or if the house/building wires are different
colors than those referred to below, please use a
qualified electrician.

Note: Excess lead wire length from the fan can be cut
to the desired length and then stripped.

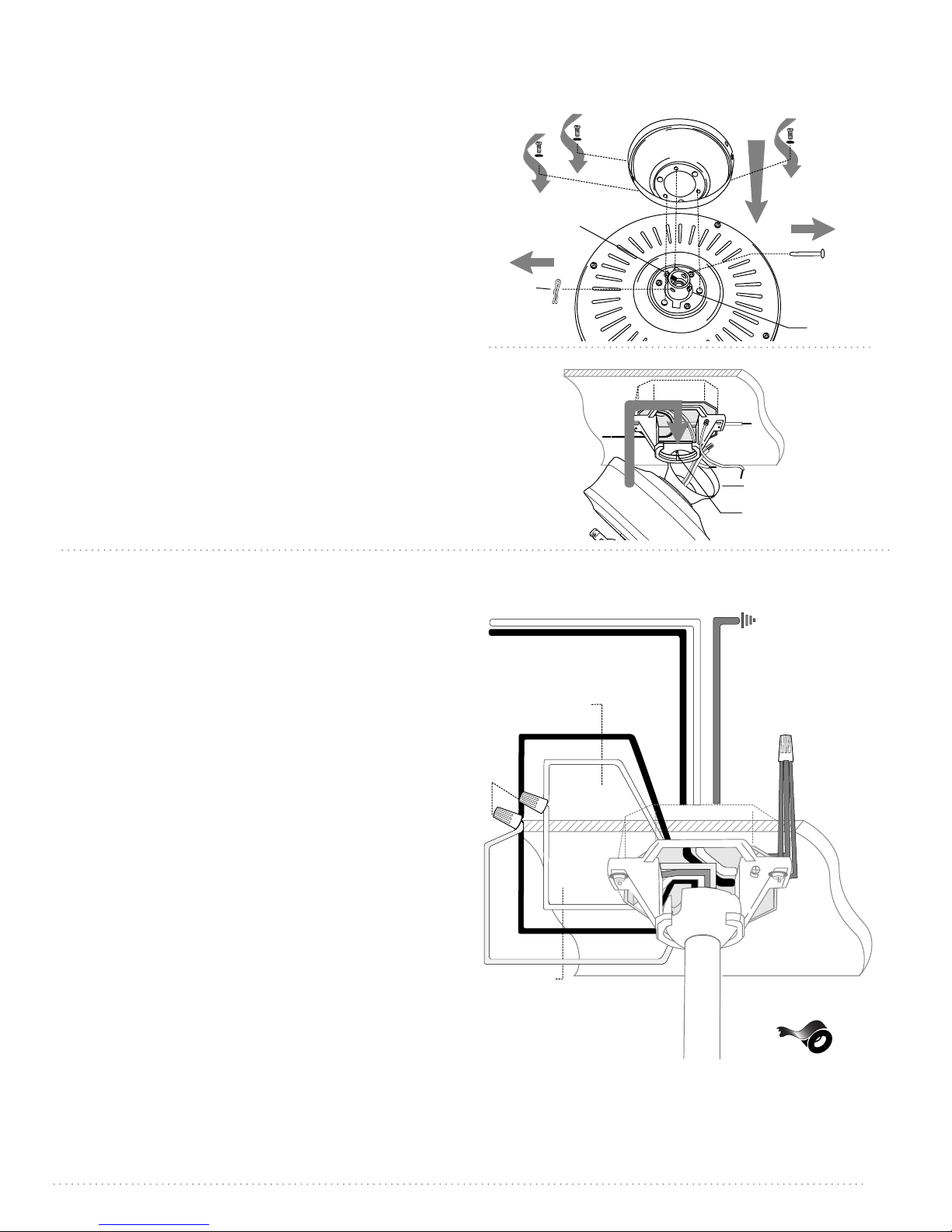

When downrod is secured in place on the hanging
bracket, electrical wiring can be made as follows:
Connect BLACK and BLUE wire from fan to BLACK
wire from ceiling with wire connector provided.
Connect WHITE wire from fan to WHITE wire from
ceiling with wire connector provided.
Connect all GROUND (GREEN) wires together
from fan to BARE/GREEN wire from ceiling with
wire connector provided.

If you intend to control the fan light with a
separate light switch, connect BLUE wire from fan
to the BLACK (or RED) supply from the
independent switch.

* Wrap each wire connector separately with
electrical tape as an extra safety measure.

white supply wire

black supply wire

wire
connectors

from fan

ground
(green or bare)

from ceiling

black

white

white

black

blue

wire

connector

ground

(green

or bare)

*

This fan is remote control adaptable (remote
control sold separately).

page 6

8. Canopy Assembly.

Temporarily raise canopy to hanging bracket to
determine which 2 screws in hanging bracket
align with slotted holes in canopy, and then lower
canopy and partially loosen these 2 screws.
Remove the other 2 screws and set aside.

hanging bracket

Now, lift canopy to hanging bracket again,
aligning slotted holes in the canopy with
loosened screws in hanging bracket. Twist canopy
to lock. Re-insert the other 2 screws and star
washers and secure all screws with Phillips
screwdriver.

Align arrow on canopy ring with the arrow on the
canopy. Next, raise the canopy ring over the
canopy until it is even with the top of the canopy.
Make sure the canopy and the canopy ring fit
securely.

9. Blade Assembly.

slotted

hole

arrow

canopy

canopy

canopy
ring

arrow

motor screws and
lock washers

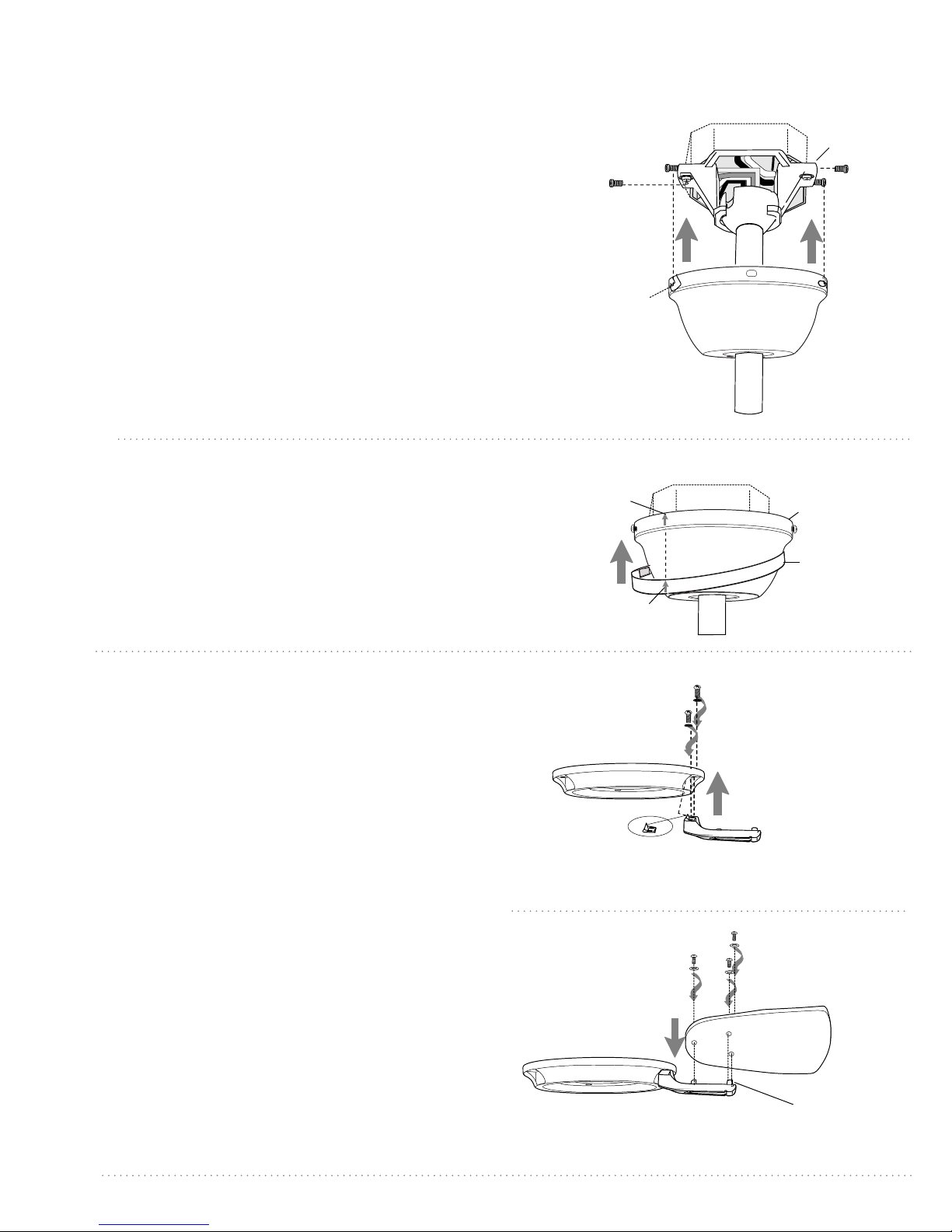

Locate motor screws and lock washers in
hardware pack. Align pin and 2 holes in blade
arm with corresponding holes in motor plate.
Partially insert 2 motor screws (and lock
washers) and then tighten both scews securely.
Repeat with remaining blade arms.

Locate 9 blade attachment screws and fiber
washers in hardware packs. Align blade holes
with posts on blade arm. Insert 3 blade
attachment screws (along with fiber washers)
with fingers first and then tighten screws
securely with a Phillips screwdriver. Repeat for
the remaining blades.

[”Blade Assembly" continued on next page.]

motor plate

pin

blade arm

blade arm

blade attachment
screws and fiber washers

blade

post

page 7

9. Blade Assembly (cont.)

Align 5 holes in motor plate with 5 holes at the
bottom of motor housing. Install motor plate to
the underside of the motor housing with the
remaining motor screws and lock washers
provided. Securely tighten all screws.

WARNING: Failure to secure motor plate
correctly may result in fan wobble or serious
injury.

motor housing

motor plate

Note: Tighten motor screws twice a year.

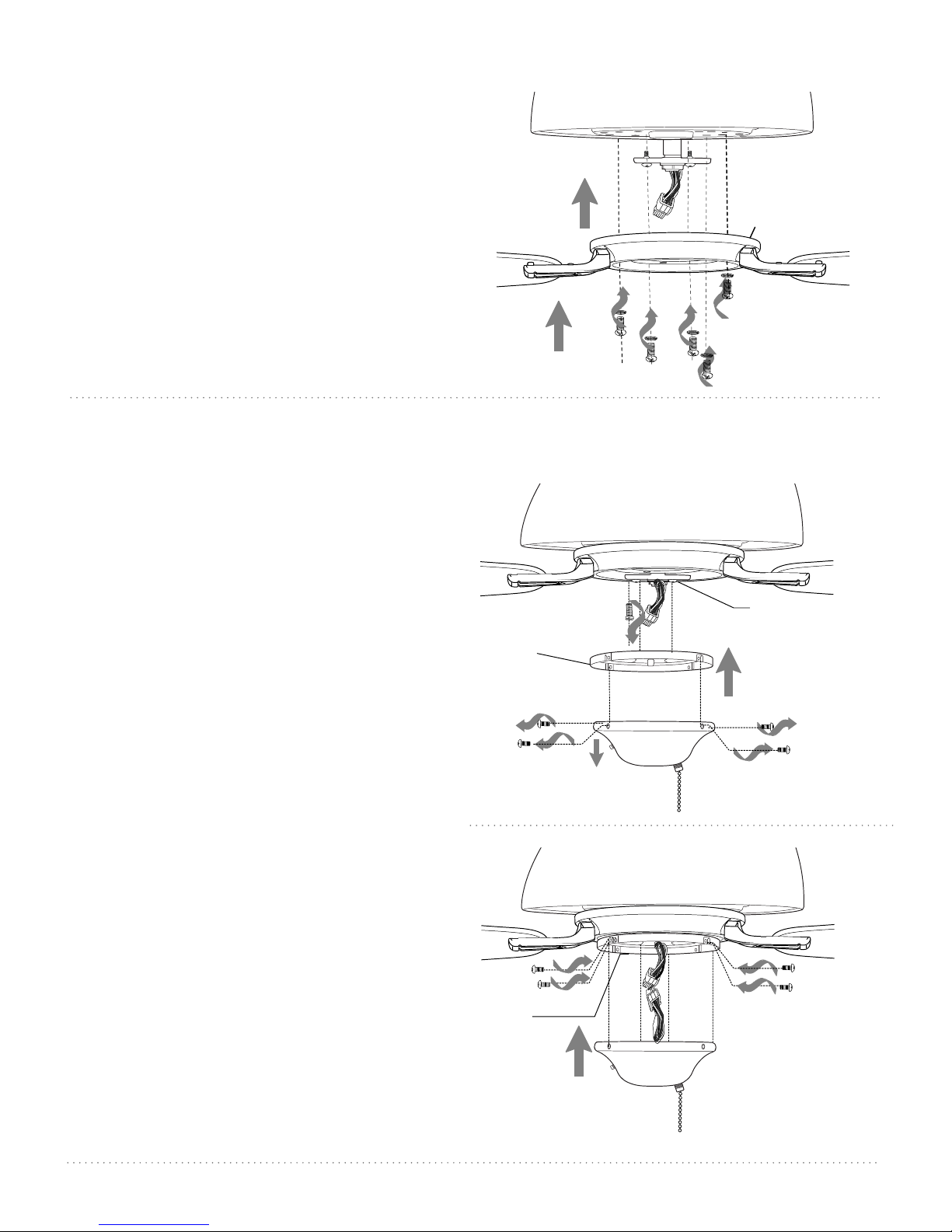

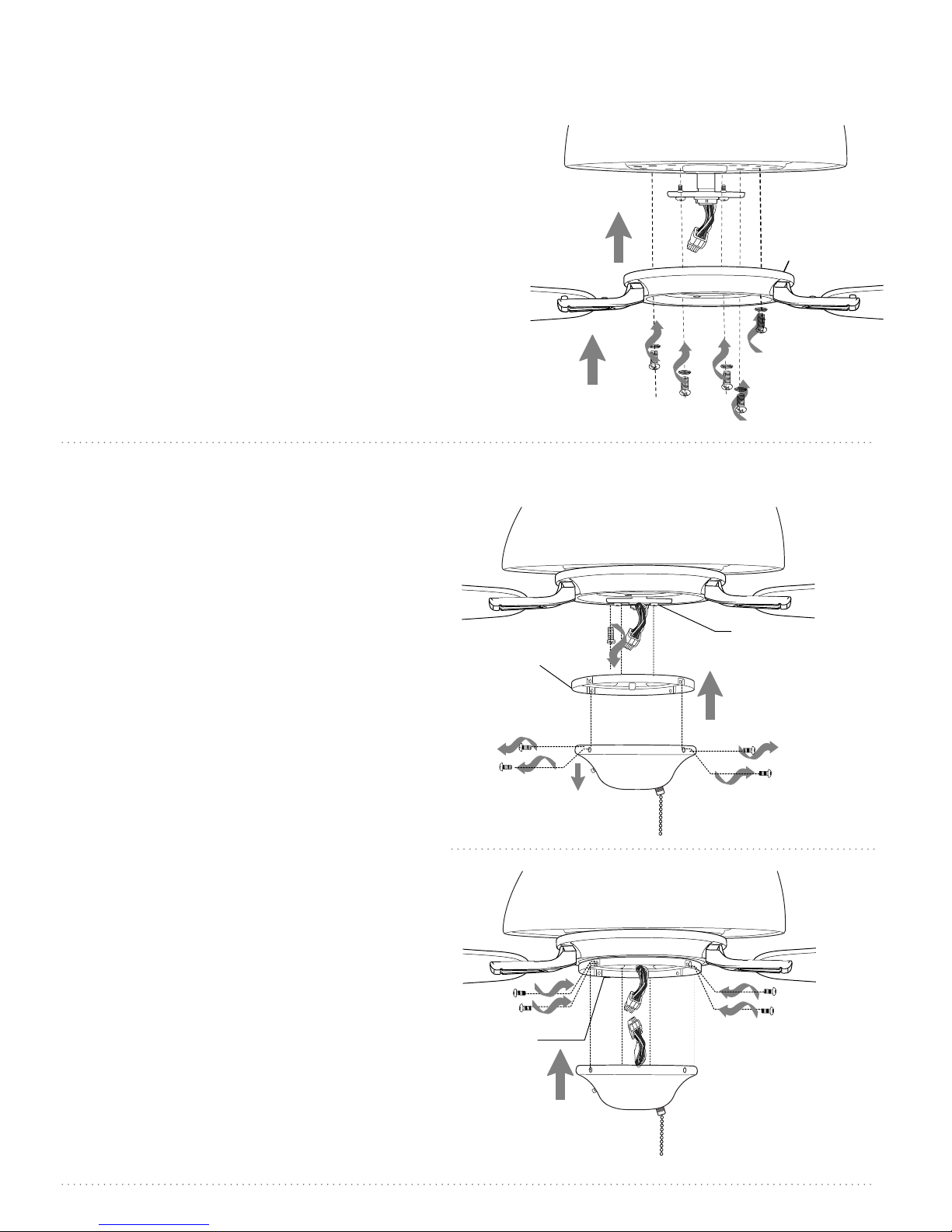

10. Switch Housing Assembly.

Remove the 4 switch housing screws from
switch housing in order to separate the
switch housing plate from the switch
housing. Save switch housing screws for later
use.

Remove 1 screw from fitter plate on
underside of motor housing and partially
loosen the other 2 screws. Align slotted
holes in center of switch housing plate with
loosened screws in fitter plate, allowing male
plugs from motor housing to come through
hole in middle of switch housing plate. Twist
switch housing plate to lock. Re-insert fitter
plate screw that was just removed and
securely tighten all 3 fitter plate screws with
Phillips screwdriver. (diagram a) If you wish

to use the fan WITH the light kit, proceed to
“Light Kit Assembly” instructions on the
following page.

switch

housing

plate

diagram a

switch
housing

male
plug

motor screws
and lock washers

motor
housing

fitter plate

switch
housing
screws

motor
housing

Connect male plug from motor housing to
female plug from switch housing matching
up the colors on the male plug with the
colors on the female plug for correct fit.
Make sure plugs connect tightly. (diagram b)

Align holes in switch housing with holes in
switch housing plate. Re-insert 4 switch
housing screws that were previously
removed and use a Phillips screwdriver to
secure all screws. (diagram b) To continue

installation of fan WITHOUT the light kit,
proceed to Section 13, page 11.

housing

diagram b

page 8

switch

plate

switch
housing

male
plug

female
plug

switch
housing
screws

11. Light Kit Assembly.

black

blue (or

black)

white

FOR LIGHT

white

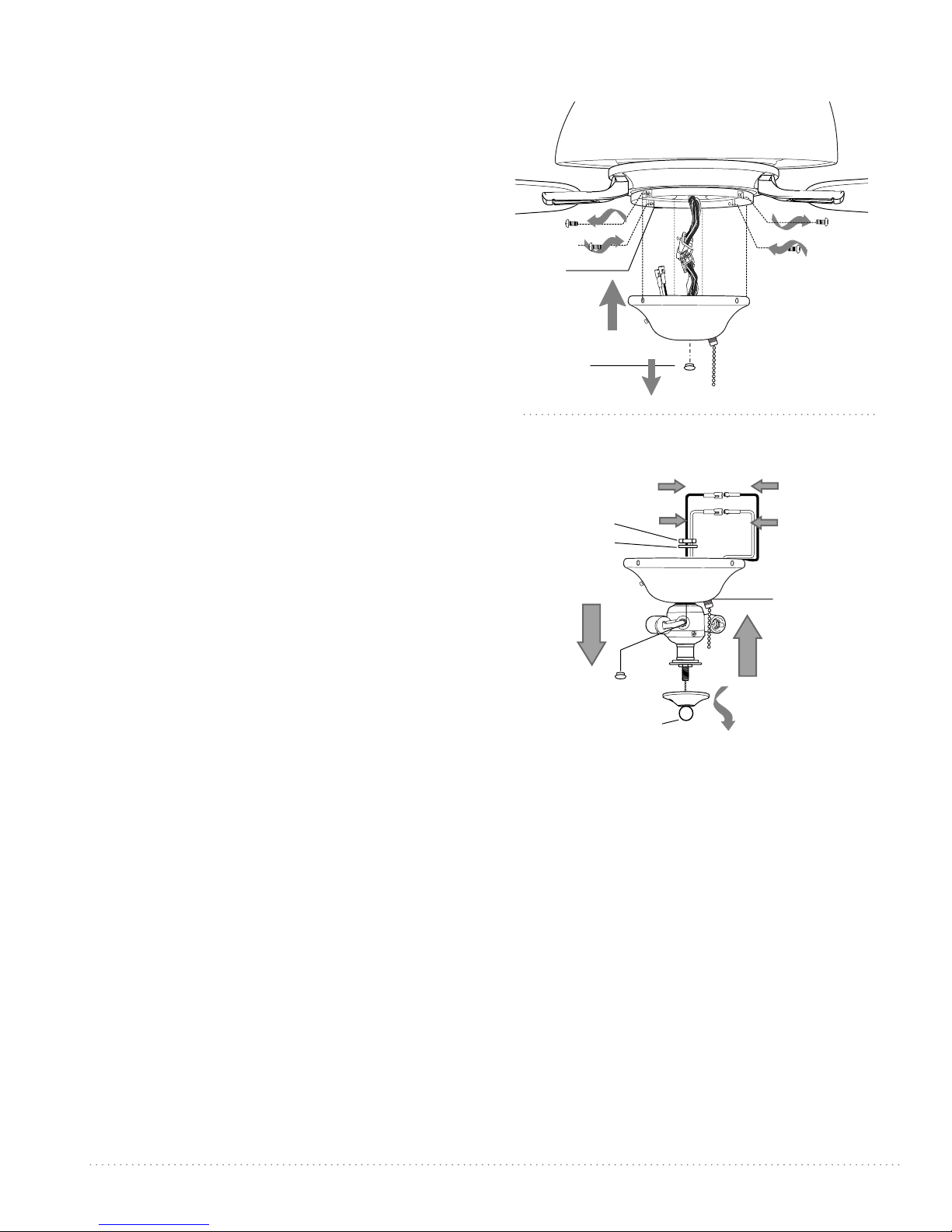

If you have not already attached the switch
housing plate to the motor housing, follow
instructions on page 8 (“Switch Housing
Assembly”) to do so, (diagram a).

Punch center cap out of switch housing with a
screwdriver.

switch

housing

plate

male
plug

female
plug

switch
housing

motor
housing

screws

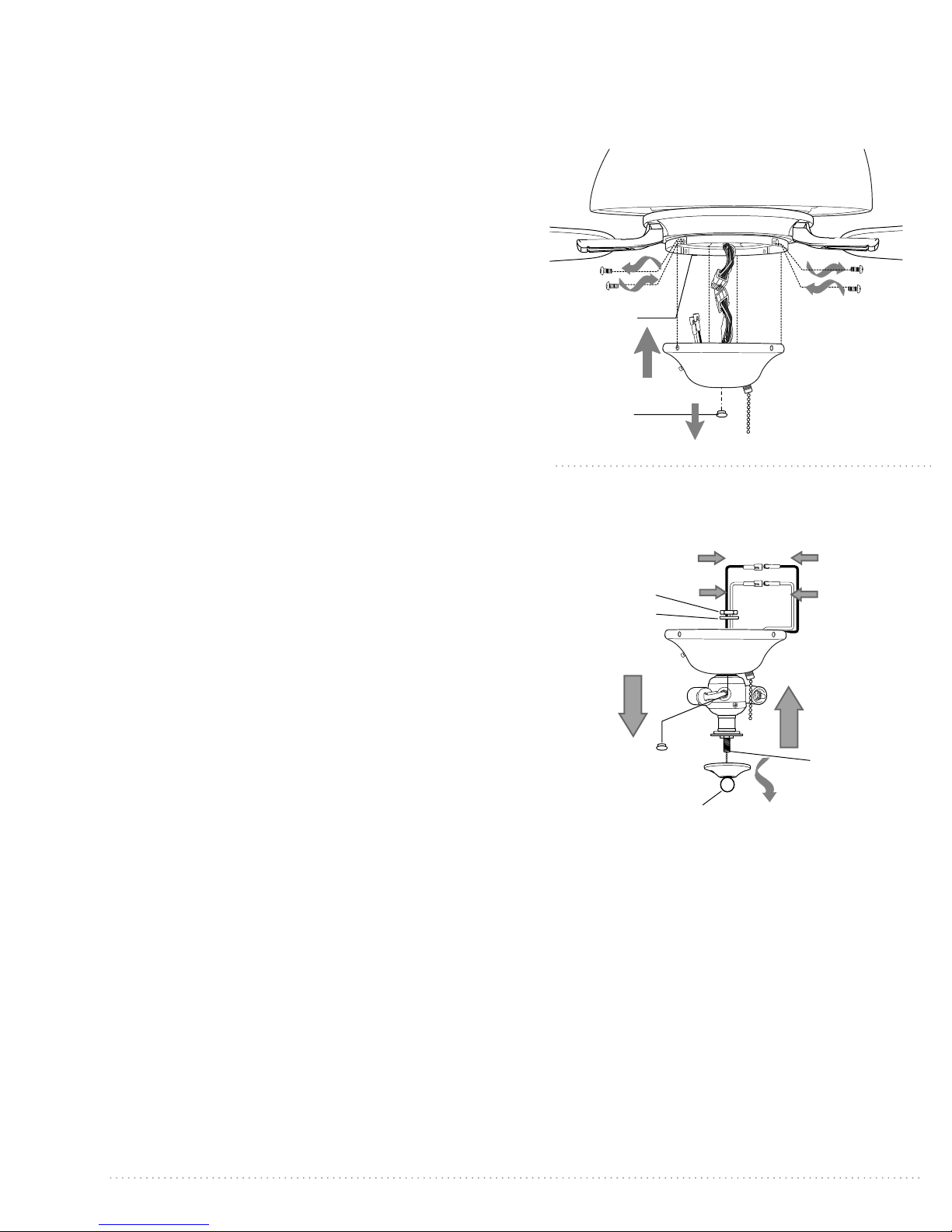

Locate BLACK (or BLUE) and WHITE wires in switch
housing labeled FOR LIGHT. Remove and discard
plastic that holds these 2 wires together.

Remove hex nut and lock washer from the
threaded rod on the top part of the light kit fitter.
Gently feed wires from light kit fitter (one by one)
through center hole in switch housing. Screw
switch housing onto threaded rod at top of light kit
fitter followed by lock washer and hex nut. Tighten
hex nut over lock washer for a secure fit.

IMPORTANT: When threading the light kit fitter
into the bottom of the switch housing, pay close
attention that the pull chain on the swith housing
does not become tangled on the light kit fitter
sockets.

Connect WHITE wire from switch housing to

WHITE wire from light kit fitter. Connect BLUE (or
BLACK) wire from switch housing to BLACK wire

from light kit fitter. Make sure that molex
connections snap together securely.

center

cap

hex nut

lock washer

center cap

finial plate

switch housing
pull chain

molex

connections

threaded
rod

light kit fitter

finial

Connect male plug from motor housing to female
plug from switch housing, matching up the colors
on the male plugs with the colors on the female
plug for correct fit. Make sure that plugs connect
completely.

Align holes in switch housing with holes in switch
housing plate. Re-insert 4 switch housing screws
that were previously removed and use a Phillips
screwdriver to secure all screws.

[”Light Kit Assembly" continued on next page.]

page 9

11. Light Kit Assembly (cont.)

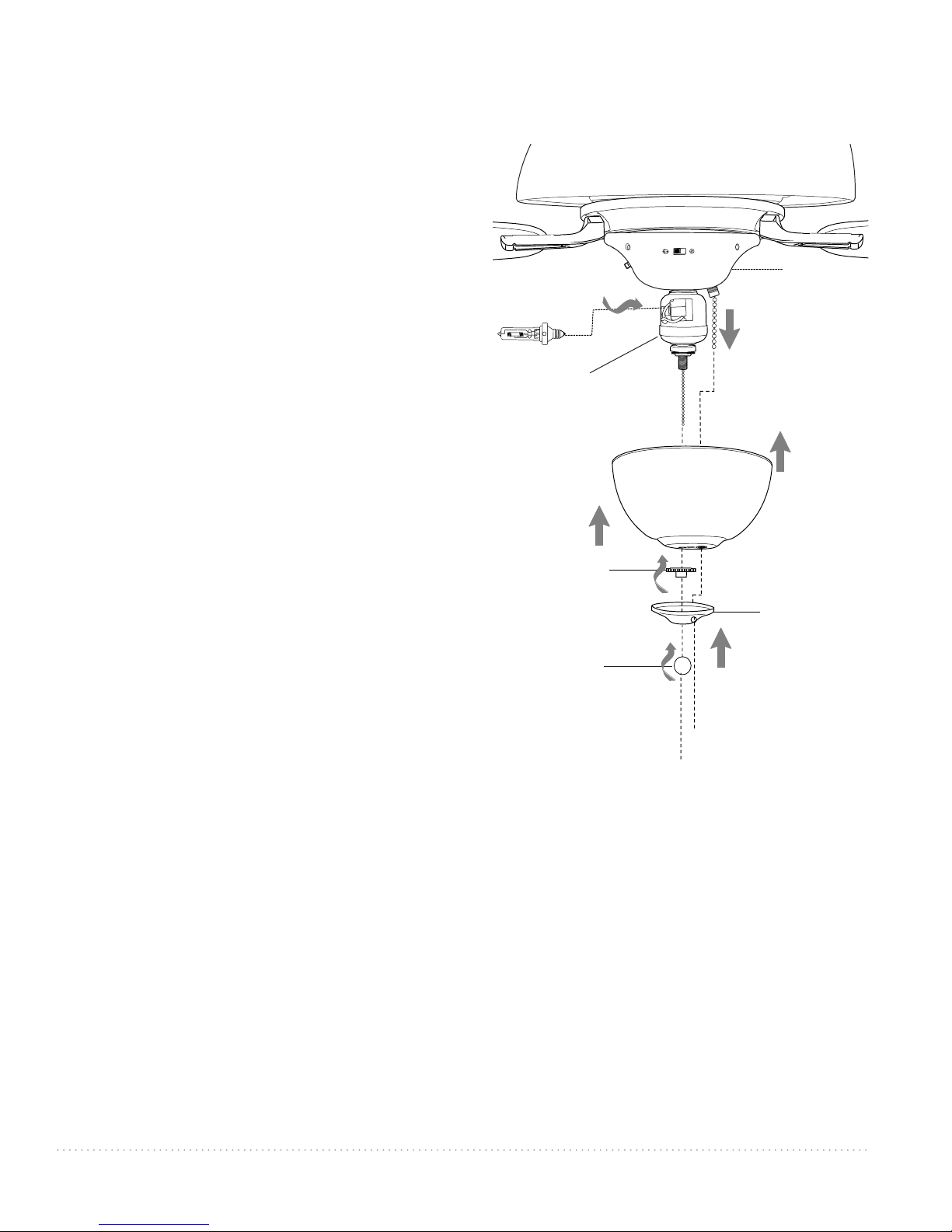

Install two 50-watt max. halogen bulbs, type JD
E11 (included).

Tip: Do not touch glass portion of bulb with fingers
or hands. Oil from skin can cause bulb to overheat
and go out prematurely. Use cardboard box or foam
wrapping bulb was packed with to layer around
glass portion of bulb.

Remove finial, finial plate, threaded washer and
rubber washer from bottom of light kit fitter.

Raise glass shade in order to guide pull chains
through holes at the bottom of the glass shade.
Align threaded rod on light kit fitter with hole in
middle of glass shade and push up gently,
allowing threaded rod to come through hole. (Be

sure pull chain for fan operation does not rub
against bulb during operation.) Secure glass shade

to light kit fitter with threaded washer.

Note: Do NOT overtighten threaded washer as glass
may crack or break.

Thread pull chains through corresponding holes
in finial plate and center pull chain through hole
in finial. Tighten finial.

Note: Do not overtighten finial as glass may crack or
break.

switch
housing

bulb

light kit

fitter

glass
shade

threaded

washer

finial
plate

finial

IMPORTANT: When replacing bulb(s), please allow
bulb(s) and glass shade to cool down before touching,
keeping in mind not to touch the bulb itself as
described above (see "Tip").

page 10

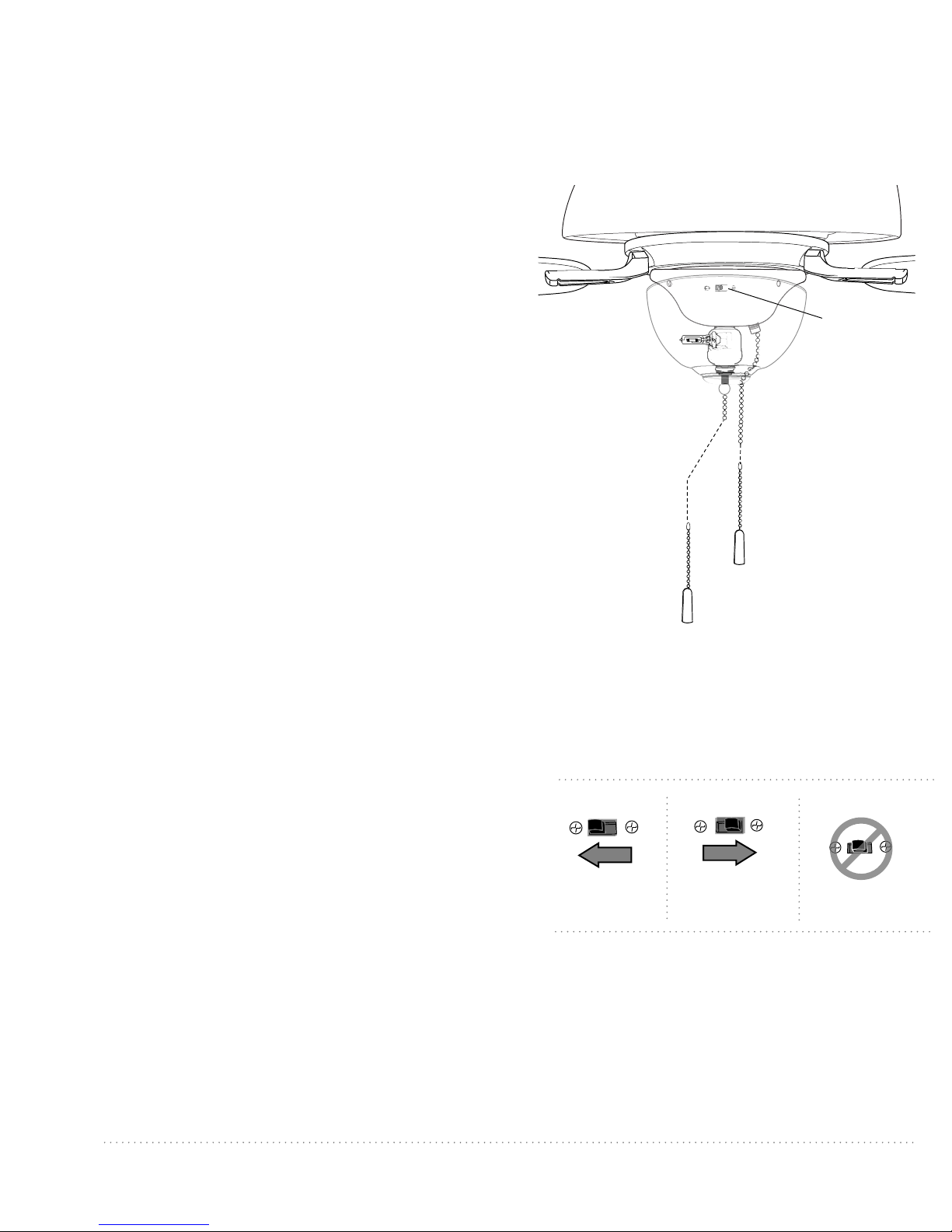

12. Testing Your Fan.

It is recommended that you test fan before finalizing
installation. Restore power from circuit box and light
switch (if applicable). Test fan speeds with the pull chain
located to one side. Start at the OFF position (no blade
movement). First pull will set the fan to HI. Second pull
will set the fan to MEDIUM. Third pull will set the fan to
LOW. Fourth pull will again will set the fan to OFF
setting. Test light with pull chain in the middle
(diagram 1). If fan and/or light do (does) not function,
please refer to "Troubleshooting" section to solve any
issues before contacting Customer Service.

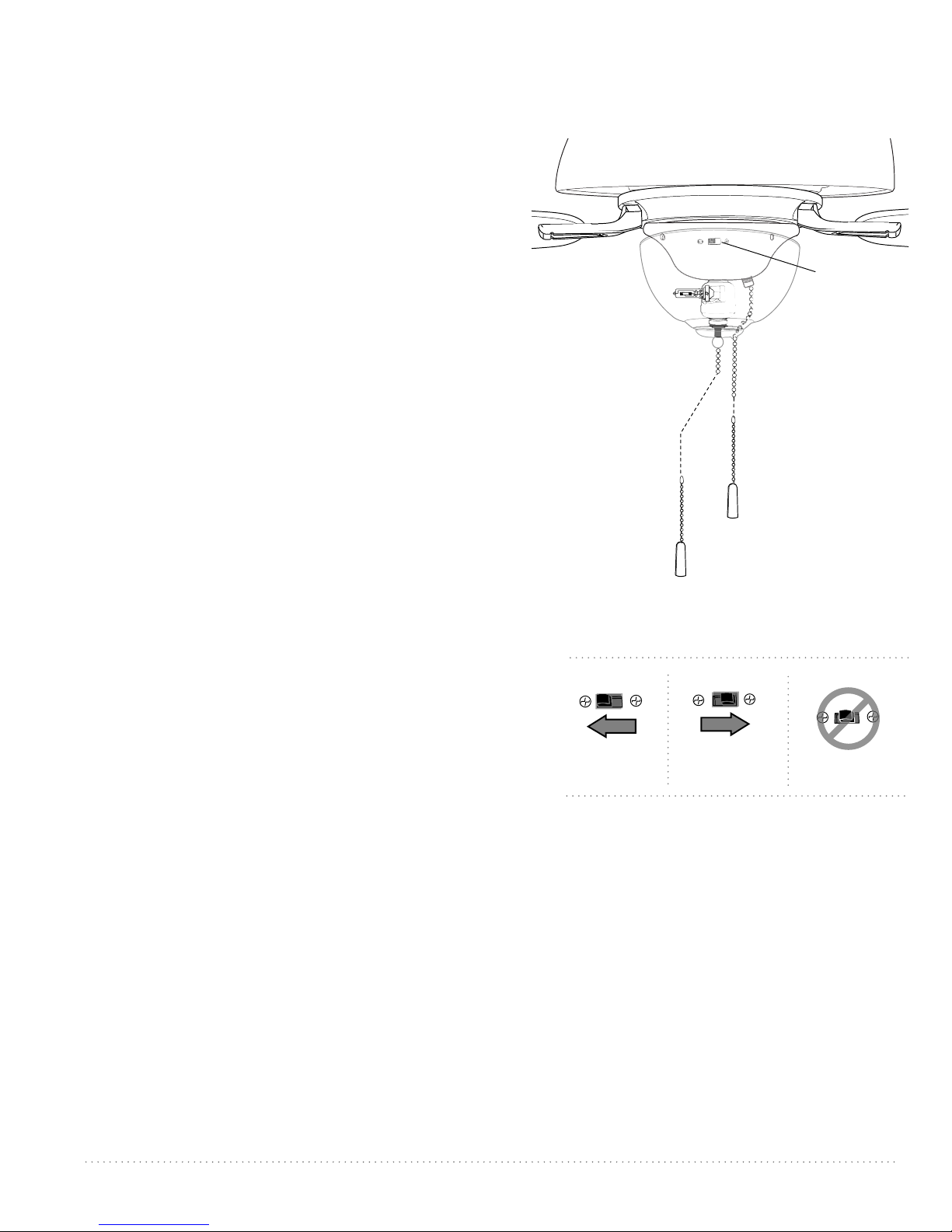

Turn fan completely off before moving the reverse
switch. Set reverse switch to recirculate air depending
on the season:

- LEFT position in summer (diagram 2)

- RIGHT position in winter (diagram 3)
A ceiling fan will allow you to raise your thermostat
setting in summer and lower your thermostat setting in
winter without feeling a difference in your comfort.

reverse switch

fan
pull chain
extension

light
pull chain
extension

Important: Reverse switch must be set either
completely to the LEFT or completely to the RIGHT for fan
to function. If the reverse switch is set in the middle
position (diagram 4), fan will not operate.

Pull chain extensions supplied or custom pull chain
extensions (sold separately) may be attached to the
ends of the pull chains.

diagram 1

diagram 2 diagram 3 diagram 4

page 11

Troubleshooting.

Warranty.

WARNING: Failure to disconnect power supply
prior to troubleshooting any wiring issues may
result in serious injury.

Problem: Fan fails to operate.
Solutions:

1. Check wall switch to fan.

2. Verify that reverse switch is set completely in
either direction.

3. Check to be sure fan is wired properly.

4. Verify that male and female plugs in switch
housing are connected properly.

Problem: Light kit (optional) not lighting.
Solutions:

1. Check wall switch to fan.

2. Check that bulbs are installed correctly.

3. Check to be sure wires in canopy are wired
properly.

4. Verify that male and female plugs and molex
connections in switch housing are connected
properly.

Problem: Fan operates but light fails. (if
applicable).

Solutions:

1. Check that bulbs are installed correctly.

2. Check to be sure wires in canopy are wired
properly.

3. Verify that molex connections in switch housing
are connected properly.

4. Replace defective bulb with same type of bulb.

Problem: Lighting source (up-light, down-light or
both) not functioning.

Solution:

Wattage Limiting Device has interrupted the flow
of electricity to the light source. Ensure bulbs total
no more than 190W in the light source.

Problem: Fan wobbles.
Solutions:

1. Use the balancing kit provided in one of the
hardware packs. If no blade balancing kit is

provided, please call Customer Support,
1-800-486-4892, to request one.

2. Check to be sure set screw(s) on motor housing
yoke is (are) tightened securely.

3. Check to be sure set screw on hanging ball is

CRAFTMADE/ELLINGTON LIFETIME WARRANTY:
CRAFTMADE/ELLINGTON warrants this fan to the original
household purchaser for indoor use under the following
provisions:
1-YEAR WARRANTY: CRAFTMADE/ELLINGTON will replace
or repair any fan which has faulty performance due to a
defect in material or workmanship. Contact
Craftmade/Ellington Customer Service at 1-800-486-4892
to arrange for return of fan. Return fan, shipping prepaid, to
Craftmade/Ellington. We will repair or ship you a
replacement fan, and we will pay the return shipping cost.
5-YEAR WARRANTY: CRAFTMADE/ELLINGTON will repair or
replace at no charge to the original purchaser any fan
motor that fails to operate satisfactorily when failure
results from normal use.
RETURN FAN MOTOR ONLY, shipping prepaid, to
Craftmade/Ellington. We will repair or ship purchaser a
replacement motor and Craftmade/Ellington will pay the
return shipping cost.
6-YEAR to LIFETIME LIMITED WARRANTY:
CRAFTMADE/ELLINGTON will repair the fan, at no charge
for labor only to the original purchaser, if the fan motor
fails to operate satisfactorily when failure results from
normal use. Parts used in the repair will be billed to the
purchaser at prevailing prices at time of repair.
The purchaser shall be responsible for all costs incurred
in the removal, reinstallation and shipping of the product
for repairs.
This warranty does not apply when damage from
mechanical, physical, electrical or water abuse results in
causing the malfunction. Deterioration of finishes or other
parts due to time or exposure to salt air is specifically
exempted under this warranty.
Neither Craftmade/Ellington nor the manufacturer will
assume any liability resulting from improper installation or
use of this product. In no case shall the company be liable
for any consequential damages for breach of this, or any
other warranty expressed or implied whatsoever. This
limitation as to consequential damages shall not apply in
states where prohibited.

Parts Replacement.

For parts and information, please refer to
"Parts Inventory" on page 2.
Craftmade/Ellington Customer Support:

1-800-486-4892

www.craftmadebrands.com

page 12

El reglamento federal requiere que un

GUARDARLAS PA RA UTILIZACION FUTURA

ventilador de techo con juego de luz
fabricado o importado después del 1ro
de enero del 2009 limite el vatiaje total
que consume el juego de luz a 190W.
Por lo tanto, este ventilador tiene un
aparato que sirve para limitar el
vatiaje.

Guía de instalación

Para modelo:

LEER ESTAS INSTRUCCIONES Y

GUARDARLAS PARA UTILIZACION FUTURA

DANE

Indice de materias:

Sugerencias de seguridad. Pág. 1
Desempaquetado del ventilador. Pág. 2
Inventario de piezas. Pág. 2
Preparación para la instalación. Pág. 3
Instalación del soporte de montaje. Pág. 3
Ensamblaje del ventilador. Págs. 4 - 6
Instalación eléctrica. Pág. 6
Colocación de la cubierta decorativa. Pág. 7
Colocaciión de las aspas. Pág. 7 - 8

Ensamblaje de la caja de encendido. Pág. 8

Instalación del juego de luz. Págs. 9 - 10
Verificación del funcionamiento del
ventilador. Pág. 11
Localización de fallas. Pág. 12
Garantía. Pág. 12

E192641

peso neto del ventilador: 6,2 kg (13,67 lb)

Piezas de repuesto. Pág. 12

IMPRESO EN CHINA

SUGERENCIAS DE SEGURIDAD.

ADVERTENCIA: Para evitar la posibilidad de una descarga eléctrica, desconectar la corriente en la caja de fusibles principal o
el interruptor protector antes de iniciar la instalación del ventilador o antes de repararlo o instalar accesorios.

1. LEER TODAS LAS INSTRUCCIONES E INFORMACION DE SEGURIDAD CUIDADOSAMENTE ANTES DE INSTALAR SU

VENTILADOR Y GUARDAR ESTAS INSTRUCCIONES.

PRECAUCION: Para reducir el riesgo de daño corporal, es posible que sea necesario usar guantes al manejar las piezas del

ventilador que tengan bordes afilados.

2. Asegurarse de que todas las conexiones eléctricas cumplan con los Códigos o las Ordenanzas Locales, el Código
Nacional Eléctrico y ANSI/NFPA 70-1999. Si usted no está familiarizado con el alambrado eléctrico o los cables de la
casa/el edificio son de colores diferentes a los cuales se refieren en las instrucciones, favor de buscar un electricista
calificado.

3. Asegurarse de que haya localizado una ubicación para su ventilador que permite el espacio necesario para la rotación
de las aspas, y por lo menos 2,13 metros (7 pies) de espacio libre entre el piso y las puntas de las aspas. Debe
instalar el ventilador para que las puntas de las aspas queden a una distancia de por lo menos 76 centímetros (30
pulgadas) de las paredes y otras estructuras verticales.

4. La caja de salida eléctrica debe estar bien sujetada a la viga de soporte del techo y deben ser capaces de sostener por
lo menos 16 kilogramos (35 libras). La caja de salida debe tener apoyo directo de la estructura del edificio. Sólo
usar cajas de salida registradas con CUL (Canadá) o UL (EEUU) que indican que "sirven para ventilador" ("FOR FAN
SUPPORT" en inglés).

ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica o daño corporal, instalar en la caja de salida marcada
"Aceptable para sostener ventilador de 15,9 kg (35 lb) o menos" ["Acceptable for Fan Support of 15.9 kg (35 lb) or less"] y
utilizar los tornillos proporcionados con la caja de salida. La mayoría de las cajas de salida que normalmente se usan para
sostener los aparatos de alumbrado no siempre son apropiadas para sostener ventiladores y es posible que las tenga que
reemplazar. En caso de duda, consultar con un electricista calificado.

ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica o daño corporal, los conectores para cable provistos
con este ventilador son diseñados para aceptar sólo un cable de calibre 12 de la casa y dos cables principales del ventilador.
Si el calibre del cable de la casa es superior al 12 o hay más de un cable de la casa para conectar a los cables principales del
ventilador al cual corresponda cada uno, consultar con un electricista para informarse sobre el tamaño correcto de
conectores para cable que se debe usar.

5. Los diagramas eléctricos son únicamente para referencia. Los juegos de luz que no se incluyen con el ventilador deben
tener el símbolo CUL (Canadá) o UL (EEUU) y también deben indicar que sirven para uso con este ventilador. Los
interruptores deben ser interruptores de uso general CUL (Canadá) o UL (EEUU). Referirse a las instrucciones
incluidas con el juego de luz y los interruptores para ensamblarlos correctamente.

6. Después de haber terminado la instalación, asegurarse de que todas las conexiones estén totalmente seguras.

7. Después de haber terminado todas las conexiones eléctricas, los conductores empalmados deben ser volteados para
arriba y colocados cuidadosamente dentro de la caja de salida. Los alambres se deben de separar con el conductor
a tierra a un lado y el conductor a tierra del equipo al lado opuesto.

ADVERTENCIA: Para reducir el riesgo de incendio o una descarga eléctrica, no usar el ventilador con ningún control de
velocidad de estado sólido ni controlar la velocidad del ventilador con un interruptor con reductor de luz de gama completa.

[El usar un interruptor con reductor de luz de gama completa para controlar la velocidad del ventilador causará un zumbido
recio del ventilador.]

8. No utilizar el interruptor de reversa hasta que el ventilador se haya parado completamente.

9. No insertar ningún objeto entre las aspas mientras estén rotando.

ADVERTENCIA: Para reducir el riesgo de daño corporal, no doblar los brazos de las aspas durante el ensamblaje ni durante
la instalación. No insertar objetos entre las aspas mientras estén rotando.

ADVERTENCIA: Para reducir el riesgo de daño corporal o algún daño al ventilador, tener cuidado al estar trabajando
alrededor del ventilador o limpiándolo.

10. No utilizar agua ni detergentes para limpiar el ventilador ni las aspas. Usar un trapo seco o ligeramente húmedo para
su limpieza general.

ADVERTENCIA: Para reducir el riesgo de daño corporal, usar sólo las piezas provistas con este ventilador. Al usar piezas

DISTINTAS a las provistas con este ventilador se invalidará la garantía.

NOTA: No se debe concluir que las precauciones de seguridad importantes e instrucciones en este manual van a abarcar

todas las condiciones y situaciones posibles que puedan ocurrir. Se debe entender que el sentido común y la precaución
son factores necesarios en la instalación y la operación de este ventilador.

página 1

1. Desempaquetado del ventilador.

Abrir el empaque cuidadosamente. Sacar los artículos del
embalaje. Sacar el motor y ponerlo en una alfombra o en el
embalaje para evitar rayar el acabado. Guardar la caja de
cartón o el empaquetamiento original en caso de que tenga
que mandar el ventilador para alguna reparación.
Comprobar las piezas del ventilador con el inventario de
piezas y verificar que se incluyeron todas.

2. Inventario de piezas.

a. cubierta decorativa. 1 unidad

b. soporte de montaje. 1 unidad

c. tubo de 15,24cm y bola que sirve para colgar.

1 unidad

d. tubo de 7,62cm. 1 unidad

e. anillo de la cubierta decorativa. 1 unidadad.

f. cubierta del cuello. 1 unidad

g. bastidor del motor. 1 unidad

h. placa de la caja de encendido. 1 unidad

i. caja de encendido. 1 unidad

j. placa del motor. 1 unidad

k. brazo para el aspa. 3 unidades

l. conectador para el juego de luz. 1 unidad

m. pantalla de vidrio. 1 unidad

m

a

e

f

i

j

b

g

k

c

h

d

l

n. arandela roscada (fijada de antemano al

conectador para el juego de luz). 1 unidad

o. placa del adorno con rosca (fijada de antemano

al conectador para el juego de luz). 1 unidad

p. adorno con rosca (fijado de antemano al

conectador para el juego de luz). 1 unidad

q. aspa. 3 unidades

r. paquetes de artículos de ferretería

RECORDATORIO IMPORTANTE:

Se tienen que utilizar las piezas provistas
con este ventilador para una instalación
adecuada y su seguridad.

n

q

o
p

r

bombilla necesaria:

2 bombillas halógenas de 50 vatios máx.,

tipo JD E11 (incluidas)

página 2

3. Preparación para la instalación.

borde del aspa

Para prevenir daño corporal y otros daños, estar seguro
de que el lugar en donde va a colgar el ventilador le
permite un espacio libre de 2,13m (7 pies) entre las
puntas de las aspas y el piso y 76cm (30 pulg.) entre las
aspas y cualquier pared u otra obstrucción.
Este ventilador es adecuado para habitaciones hasta
9,3 metros cuadrados (100 pies cuadrados).

Se puede colgar este ventilador con el tubo en un
techo regular (sin inclinación) o abovedado. La
longitud colgante se puede extender comprando un
tubo más largo (con diámetro de 1,27cm/0,5 pulg.).

Después de instalar el soporte de montaje, continuar
con la sección 5 en la página 4 para esas instrucciones.

También se puede instalar este ventilador al ras con
el techo sólo en un techo regular (sin inclinación).

Después de instalar el soporte de montaje, continuar
con la sección 6 en la página 5 para esas instrucciones.

Se necesitan las herramientas siguientes para la
instalación:

Destornillador de estrella Phillips, destornillador de
paleta (plano), alicates ajustables o llave de tuercas,
escalera de tijera, cortaalambres y cinta aisladora.

4. Instalación del soporte de montaje.

2,13m

(7 pies)

instalación
con tubo

76cm

(30

pulg.)

2,42m - 3,05m

8 pies - 10 pies

instalación al ras
con el techo

El ángulo de
inclinación de un
techo abovedado no
debe exceder los 25
grados.

8 pies - 10 pies

2,42m - 3,05m

Apagar los cortacircuitos en el panel de electricidad que
suplen corriente a la caja de salida y asegurarse de que el
interruptor de luz esté APAGADO.

ADVERTENCIA: El no desconectar el suministro de fuerza antes
de la instalación puede tener por resultado lesiones graves.

Quitar el aparato existente.

ADVERTENCIA: Si utiliza una caja de salida existente,
asegurarse de que la caja de salida esté firmemente conectada a
la estructura del edificio y que sea capaz de sostener el peso total
del ventilador. Asegurarse de que la caja de salida indique
claramente que "Sirve para ventilador" (FOR FAN SUPPORT); si
no, se debe reemplazar con una caja de salida aprobada. El no
hacer el cambio si es necesario puede resultar en lesiones graves.

PRECAUCION: Asegurarse de que la caja de salida esté
conectada a tierra correctamente y que haya un conductor a
tierra (VERDE o pelado).

Instalar el soporte de montaje utilizando los tornillos
originales, las arandelas de resorte y las arandelas planas de
su nueva o existente caja de salida.* Si hace la instalación en
un techo abovedado, colocar el soporte de montaje con la
abertura dirigida hacia la parte alta del techo. Arreglar el
alambrado eléctrico (los cables) en la parte de atrás del
soporte y lejos de la abertura del soporte.

*Nota: Es muy importante usar los artículos de ferretería
correctos al instalar el soporte de montaje puesto que sirve para
sostener el ventilador.

soporte de montaje

arandelas planas

arandelas de resorte

tornillos de la caja

de salida

ON

ON

OFF

OFF

página 3

5. Ensamblaje del ventilador (con tubo).

Quitar la bola que sirve para colgar del tubo provisto
aflojando el tornillo de fijación de la bola que sirve para
colgar. Bajar la bola que sirve para colgar y sacar el perno de
tope y luego quitar la bola que sirve para colgar
deslizándola.

Aflojar los tornillos de fijación del cuello y las tuercas en la
parte superior del bastidor del motor. Quitar el perno y la
clavija del cuello del bastidor del motor.

diagrama 2.]

Sugerencia: Para preparar los cables para pasarlos por el
tubo, poner un pedacito de cinta aisladora en la punta de los
cables--esto mantendrá los cables juntos al pasarlos por el
tubo. [Referirse al diagrama 2.]

Determinar la longitud del tubo que usted desea usar. Pasar
los cables del ventilador y el cable de seguridad a través del
extremo del tubo que tenga y con cuidado jalar el cableado
en exceso por la parte de arriba del tubo. [Referirse al
diagrama 2.]

Enroscar el tubo en el cuello del motor hasta alinearse los
agujeros para el perno y la clavija en el tubo con los del
cuello--asegurarse de que no se tuerzan los cables. Volver a
introducir el perno y la clavija que se quitaron en la página
anterior. Apretar los tornillos de fijación del cuello y las
tuercas completamente. [Referirse al diagrama 2.]

Pasar la cubierta del cuello, el anillo de la cubierta y la
cubierta decorativa por el tubo. [Referirse al diagrama 3.]
(Nota: El anillo de la cubierta tiene que voltearse para que la
orilla suave y redondeada quede hacia el bastidor del
motor.)

Enroscar el cable de seguridad y los cables por la bola que
sirve para colgar; y luego resbalar la bola que sirve para
colgar por el tubo--la parte de arriba del tubo debe tener el
agujero para el tornillo de fijación en ese extremo; usar ese
agujero al colocar el tornillo de fijación); Introducir el perno
de tope en la parte de arriba del tubo más largo y subir la
bola que sirve para colgar. Asegurarse de que el perno de
tope se ponga en línea con las ranuras dentro de la bola que
sirve para colgar. Apretar bien el tonillo de fijación. [Referirse

al diagrama 4.]

[Referirse al diagrama 1.]

diagrama 1

[Referirse al

diagrama 2

diagrama 3

tornillo

de fijación

cableado

tubo

clavija

tubo

perno

de tope

bola que

sirve para

colgar

cable de
seguridad

tornillo
de fijación
del cuello
y tuerca

perno

cubierta
decorativa

anillo de la
cubierta

cubierta
del cuello

bastidor
del motor

ADVERTENCIA: Si no se apriete bien el tornillo de fijación es
posible que se afloje el ventilador y que se caiga.

[El "Ensamblaje del ventilador" continúa en la
página siguiente.]

NOTA: No se debe concluir que las precauciones de seguridad
importantes e instrucciones en este manual van a abarcar
todas las condiciones y situaciones posibles que puedan
ocurrir. Se debe entender que el sentido común y la precaución
son factores necesarios en la instalación y la operación de este
ventilador.

página 4

perno

de tope

diagrama 4

agujero para el
tornillo de fijación

bola que sirve
paracolgar

5. Ensamblaje del ventilador (con tubo). (cont.)

Ya que esté sujetado el soporte de montaje a la caja
de salida y capaz de apoyar el ventilador, usted está
listo para colgar el ventilador. Agarrar el ventilador
firmemente con las dos manos. Deslizar el tubo por
la abertura del soporte de montaje y dejar que se
detenga la bola en el soporte de montaje. Girar la
bola que sirve para colgar hasta que la ranura de la
bola se alinee con la parte saliente del soporte de
montaje.

ADVERTENCIA: El no alinear la ranura en la bola que
sirve para colgar con la parte saliente del soporte de
montaje puede causar lesiones graves o la muerte.

Sugerencia: Solicitar ayuda de otra persona para
mantener la escalera sujeta y para que le suba el
ventilador cuando usted ya esté preparado en la
escalera para colgarlo.

Encontrar un punto de acoplamiento seguro (se
recomienda la viga de madera en el techo) y
asegurar el cable de seguridad. Utilizar tornillo para
madera para trabajos pesados, arandela y arandela
de seguridad (no provistos) en el bucle del cable de
seguridad. Si es necesario, ajuste el bucle en el
extremo del cable de seguridad. El bucle en el
extremo del cable de seguridad debe ser de tal
tamaño que pase justo sobre la punta de la parte
roscada del tornillo para madera. Poner el cable a

prueba jalando la parte suelta en la punta del cable
con alicate. Si el cable se desliza o se reduce el bucle del
cable por donde pasa el tornillo, hay que ajustar el
bucle de nuevo. Se puede poner el cable en exceso en

el área del techo.

viga de

madera

cubierta

decorativa

bucle del cable

de seguridad

tornillo para
madera y
arandela

cable de
seguridad

parte saliente del

soporte de montaje

ranura en la bola que

sirve para colgar

bastidor del motor

6. Ensamblaje del ventilador (al ras con el techo).

Quitar el anillo de hule de la cubierta decorativa y echarlo a
un lado dejando que se vean 6 agujeros. Darse cuenta de
que 3 de los agujeros son más grandes que los demás.

Nota: No se usa la cubierta del cuello con este tipo de
instalación.

El "Ensamblaje del ventilador" continúa en la
página siguiente.]

cubierta
decorativa

anillo de hule

página 5

6. Ensamblaje del ventilador (al ras con el techo). (cont.)

Si solamente hay 3 tornillos en la parte de arriba del
bastidor del motor, favor de pasar al párrafo
siguiente. Si hay 6 tornillos en la parte de arriba del
bastidor del motor, quitar cada otro tornillo y
arandela de seguridad.

Quitar el perno, la clavija y los tornillos de fijación
del cuello del bastidor del motor. Pasar el cableado
por el anillo de la cubierta decorativa y la cubierta
decorativa. Colocar la cubierta decorativa encima
del cuello, alineando los agujeros más grandes en la
cubierta decorativa con los 3 tornillos existentes en
la parte de arriba del bastidor del motor. Introducir
los 3 tornillos y las 3 arandelas de seguridad que se
quitaron (si sólo habían 3 tornillos en la parte de
arriba del bastidor del motor, estos
tornillos/arandelas de seguridad se encontrarán en
uno de los paquetes de artículos de ferretería) en los
demás agujeros. Apretar bien dichos tornillos.

Para preparar el ventilador para hacer la instalación
eléctrica, colgar el ventilador en el soporte de
montaje colocando la cubierta decorativa en la parte
saliente del soporte de montaje. (Usar uno de los
agujeros que no tenga ranura en el borde de la
cubierta decorativa para hacerlo).

tornillo de

fijación

clavija

bastidor

del motor

cubierta decorativa

perno

cuello

bastidor del motor

cubierta
decorativa

parte saliente del

soporte de montaje

7. Instalación eléctrica.

PRECAUCION: Asegurarse de que la caja de salida esté
conectada a tierra como es debido y que exista un conductor a
tierra (VERDE o pelado).

Asegurarse de que toda conexión eléctrica cumpla con los
Códigos o las Ordenanzas Locales y el Código Nacional Eléctrico.
Si usted no está familiarizado con la instalación eléctrica o los
cables de la casa/el edificio son de colores diferentes a los cuales
se refieren a continuación, favor de buscar un electricista
calificado.

Nota: Si la longitud del alambrado que sale del ventilador es
demasiado, se puede cortar al largo deseado y luego pelarlo.

Una vez que el ventilador esté bien sujeto en el soporte de
montaje, se puede hacer la instalación eléctrica como sigue:
Conectar el cable NEGRO y AZUL del ventilador al cable
NEGRO del techo con un conector para cable provisto.
Conectar el cable BLANCO del ventilador al cable BLANCO
del techo con un conector para cable provisto.
Conectar todos los conductores a TIERRA (VERDES) del
ventilador a los PELADOS/VERDES del techo con un conector
para cable provisto.

Si usted piensa controlar la luz del ventilador con un
interruptor distinto, conectar el cable AZUL del ventilador al
conductor NEGRO (o ROJO) que corresponde al interruptor
independiente.

* Como una medida de seguridad adicional, envolver cada

conector para cable por separado con cinta aisladora.

alambre conductor blanco

alambre conductor negro

del techo

negro

blanco

conector
para
cable

blanco

negro

azul

del ventilador

Este ventilador es adaptable para usar con control
remoto (a la venta por separado).

toma de tierra

(verde o

pelada)

toma de tierra

(verde o

pelada)

*

página 6

8. Colocación de la cubierta decorativa.

Temporalmente subir la cubierta decorativa al soporte de
montaje para determinar cuáles 2 tornillos en el soporte
de montaje se alinean con los agujeros con ranura en la
cubierta decorativa, y luego bajar la cubierta decorativa y
parcialmente aflojar dichos tornillos. Quitar los otros 2
tornillos y arandelas de estrella y ponerlos a un lado.

soporte
de montaje

Ahora, levantar la cubierta decorativa al soporte de
montaje de nuevo, alineando los agujeros con ranura en
la cubierta decorativa con los tornillos aflojados en el
soporte de montaje. Girar la cubierta decorativa para
cerrarla. Volver a introducir los otros 2 tornillos y asegurar
todos los tornillos con destornillador de estrella Phillips.

Alinear la flecha en el anillo de la cubierta
decorativa con la flecha en la cubierta
decorativa. Luego, subir el anillo de la cubierta
decorativa hacia la cubierta decorativa hasta
que este pareja con la parte de arriba de la
cubierta decorativa. Asegurarse que la cubierta
decorativa y el anillo de la cubierta decorativa
se acomoden bien.

9. Colocación de las aspas.

Localizar los tornillos del motor y arandelas de
seguridad en uno de los paquetes de artículos
de ferretería. Alinear la clavija y los 2 agujeros en
el brazo para el aspa con los agujeros
correspondientes en la placa del motor.
Parcialmente introducir 2 tornillos del motor (y
arandelas de seguridad) y luego apretar bien los
dos tornillos. Repetir con los brazos para el aspa
restantes.

con ranura

echa

echa

placa del
motor

agujero

cubierta
decorativa

cubierta
decorativa

anillo de
la cubierta
decorativa

tornillos del motor
y arandelas de seguridad

brazo para el aspa

clavija

Localizar los 9 tornillos y arandelas de fibra para
fijar el aspa en uno de los paquetes de artículos
de ferrtería. Alinear los agujeros en el aspa con
los postes en el brazo para el aspa. Introducir 3
tornillos para fijar el aspa (junto con las arandelas
de fibra) con los dedos primero y luego apretar
los tornillos bien con un destornillador de
estrella Phillips. Repetir el procedimiento con las
demás aspas.

[La “Colocación de las aspas” continúa en la
página siguiente.]

página 7

tornillos y arandelas

de fibra para fijar

el aspa

brazo para el aspa

aspa

poste

9. Colocación de las aspas. (cont.)

Alinear los 5 agujeros en la placa del motor con los 5
agujeros de la parte inferior del bastidor del motor.
Instalar la placa del motor en la parte inferior del bastidor
del motor con el resto de los tornillos para el motor y las
arandelas provistas. Asegurar bien todos los tornillos.

ADVERTENCIA: El no asegurar bien la placa del motor
puede provocar tambaleo en el ventilador o lesiones
graves.

bastidor del motor

placa del
motor

Nota: Apretar los tornillos del motor dos veces a año.

10. Ensamblaje de la caja de encendido.

Quitar los 4 tornillos de la caja de encendido de
la caja de encendido para separar la placa de la
caja de encendido de la caja de encendido.
Guardarlos los tornillos de la caja de encendido
para uso más adelante.

Quitar 1 tornillo de la placa de conexión en la
parte inferior del motor y parcialmente aflojar los
otros 2 tornillos. Alinear los agujeros con ranura
de en medio de la placa de la caja de encendido
con los tornillos aflojados en la placa de
conexión, dejando que pase el enchufe macho
del bastidor del motor por el agujero de en
medio de la placa de la caja de encendido. Girar la
placa de la caja de encendido para cerrarla. Volver
a introducir el tornillo de la placa de conexión
que apenas se quitó y apretar bien los 3 tornillos
de la placa de conexión con destornillador de
estrella Phillips. (diagrama a) Si desea usar el

ventilador CON el juego de luz, pasar a las
instrucciones “Instalación del juego de luz” en la
página siguiente.

Conectar el enchufe macho del bastidor del
motor al enchufe hembra de la caja de encendido
haciendo coincidir los colores en el enchufe
macho con los del enchufe hembra para que se
conecten correctamente. Estar seguro que los
enchufes se conectaron bien. (diagrama b)

Alinear los agujeros en la caja de encendido con
los agujeros en la placa de la caja de encendido.
Volver a introducir los 4 tornillos de la caja de
encendido que se quitaron anteriormente y usar
un destornillador de estrella Phillips para fijar
todos los tornillos. (diagrama b) Para continuar

con la instalación del ventilador SIN el juego de luz,
pasar a la sección 13, página 11.

placa de la caja

de encendido

diagrama a

placa de la caja

de encendido

diagrama b

caja de
encendido

caja de
encendido

enchufe
macho

enchufe
macho

enchufe
hembra

tornillos y
arandelas
del motor

bastidor
del motor

placa de

conexión

tornillos
de la caja
de encendido

bastidor
del motor

tornillos
de la caja
de encendido

página 8

11. Instalación del juego de luz.

negro

blanco

PARA LA LUZ

blanco

azul (o
negro)

Si todavía no fija la placa de la caja de encendido al
bastidor del motor, siga las instucciones en la página 8
“Ensamblaje de la caja de encendido” para hacerlo,
(diagrama a).

Perforar la caja de encendido con destornillador en el
mero centro para que se caiga la tapa.

bastidor
del motor

Localizar los cables NEGRO (o AZUL) y BLANCO en el
bastidor del motor con etiqueta "FOR LIGHT" (PARA LA
LUZ). Quitarles y tirar el plástico que liga los 2 cables.

Quitar la tuerca hexagonal y la arandela de seguridad
de la varilla roscada en la parte superior del conectador
para el juego de luz. Con cuidado pasar los cables del
conectador para el juego de luz (uno por uno) por el
agujero de en medio de la caja de encendido. Atornillar
la caja de encendido en la varilla roscada del
conectador para el juego de luz y después bajar la
arandela de seguridad y la tuerca hexagonal. Apretar la
tuerca hexagonal encima de la arandela de seguridad
para que se ajusten bien.

IMPORTANTE: Al enroscar el juego de luz en la parte
inferior de la caja de encendido, poner atención que no
se enrede la cadena de encendido en los casquillos del
juego de luz.

Conectar el cable BLANCO de la caja de encendido al
cable BLANCO del conectador para el juego de luz.
Conectar el cable AZUL (o NEGRO) de la caja de
encendido del motor al cable NEGRO del conectador
para el juego de luz. Asegurarse de que las conexiones
tipo "molex" se cierren bien con un clic.

placa de la caja

de encendido

tapa

tuerca

hexagonal

arandela de

seguridad

tapa

placa del adorno
con rosca

tornillos
para la
caja de
encendido

caja de
encendido

cadena de
encendido

conexiones tipo

"molex"

conectador
para el juego
de luz

varilla roscada

adorno
con rosca

Conectar el enchufe macho del bastidor del motor al
enchufe hembra de la caja de encendido, haciendo
coincidir los colores en el enchufe macho con los del
enchufe hembra para que se conecten correctamente.
Asegurarse de que los enchufes se conecten bien.

Alinear los agujeros en la caja de encendido con los
agujeros en la placa de la caja de encendido. Volver a
introducir los 4 tornillos que se quitaron anteriormente
y asegurar la caja de encendido usando un
destornillador de estrella Phillips.

[La "Instalación del juego de luz" continúa en la

página siguiente.]

página 9

11. Instalación del juego de luz. (cont).

Instalar 2 bombillas halógenas de 50 vatios máx.,
tipo JD E11 (incluidas).

Sugerencia: No tocar la parte de vidrio de la
bombilla con los dedos ni con las manos. Es posible
que la bombilla se caliente demasiado debido al
aceite en la piel y luego que se funda antes de
tiempo. Usar la caja de cartón o la envoltura en la
cual se empacó la bombilla para manipular la parte
vidrio de la bombilla.

bombilla

caja de
encendido

Quitar el adorno con rosca, la placa del adorno
con rosca y la arandela enroscada de la parte
inferior del juego de luz.

Subir la pantalla de vidrio para pasar las cadenas
de encendido por los agujeros correspondientes
en la pantalla de vidrio. Alinear la varilla roscada
en el conectador para el juego de luz con el
agujero de en medio de la pantalla de vidrio, con
cuidado empujar hacia arriba hasta que la varilla
roscada pase por el agujero. (Asegurarse de que la

cadena de encendido del ventilador no roce la
bombilla cuando esté prendido el ventilador).

Asegurar la pantalla de vidrio con la arandela
roscada.

Nota: NO apretar la arandela roscada demasiado
ya que el vidrio se puede rajar o romper.

Alinear el agujero de en medio de la placa del
adorno con rosca con la varilla roscada, dejando
que las cadenas de encendido pasen por los
agujeros correspondientes en la placa del adorno
con rosca, y empujar hacia arriba. Pasar la cadena
de encendido de en medio por el agujero en el
adorno con rosca y apretar el adorno con rosca.

Nota: NO apretar el adorno con rosca demasiado
ya que el vidrio se puede rajar o romper.

conectador

para el juego

de luz

pantalla
de vidrio

arandela

roscada

placa del
adorno
con rosca

adorno

con rosca

IMPORTANTE: Cuando necesite reemplazar la
bombilla(s), favor dejar la bombilla(s) y la pantalla
de vidrio que se enfríen antes de tocarlos,
recordándose de no tocar la bombilla como se
describe en la página más arriba (véase
"Sugerencia").

página 10

12. Verificación del funcionamiento del ventilador.

Se le recomienda poner el ventilador a prueba antes de
terminar la instalación. Regresar la corriente de
electricidad en el cortacircuitos y encender el
interruptor de la luz en la pared (si se aplica). Verificar
las velocidades del ventilador con la cadena de
encendido que está a un lado. Empezar en estado de
APAGADO (sin movimiento de las aspas). Con el primer
tirón el ventilador estará en marcha ALTA. El segundo
tirón pondrá el ventilador en marcha MEDIA. El tercer
tirón bajará el ventilador a marcha BAJA. Con el cuarto
tirón se APAGARÁ el ventilador de nuevo. Poner a
prueba la luz jalando la cadena de encendido de en
medio (diagrama 1). Si el ventilador y/o la luz no
funciona(n), favor de referirse a la sección "Localización
de fallas" para resolver cualquier asunto antes de
comunicarse con el Servicio al Cliente.

interruptor de
reversa

Apagar el ventilador completamente antes de mover el
interruptor de reversa. Regularlo para que se circule
bien el aire dependiendo de las estaciones del año.

- posición IZQUIERDA en verano (diagrama 2)

- posición DERECHA en invierno (diagrama 3)
Un ventilador de techo le permitirá subir el termostato
en verano y bajarlo en invierno sin notar una diferencia
en su comodidad.
Importante: Hay que mover el interruptor de reversa o
completamente hacia la IZQUIERDA o completamente
hacia la DERECHA para que funcione el ventilador. Si el
interruptor de reversa está puesto en la posición de en
medio (diagrama 4), no funcionará el ventilador.

Fijar las extensiones para las cadenas de encendido
provistas a las cadenas de encendido o usar unas
hechas a medida (a la venta por separado).

extensión para la

la cadena de encendido

diagram 1

diagrama 2

diagrama 3

extensión
para la cadena
de encendido
del ventilador

de la luz

diagrama 4

página 11

Localización de fallas.

Garantía.

ADVERTENCIA: El no desconectar el suministro de
fuerza eléctrica antes de hacer localización de fallas
para cualquier problema de instalación eléctrica
puede causar lesiones graves.

Problema: El ventilador no funciona.
Soluciones:

1. Inspeccionar el interruptor de pared del ventilador.

2. Verificar que el interruptor de reversa del
ventilador está en una sola posición, no en medio de
las dos.

3. Verificar la instalación eléctrica del ventilador.

4. Asegurarse de que se conectaron bien los enchufes
macho y hembra y las conexiones tipo “molex” en la
caja de encendido.

Problema: El juego de luz (opcional) no se ilumina.
Soluciones:

1. Inspeccionar el interruptor de pared del ventilador.

2. Verificar que se instalaron correctamente las
bombillas.

3. Verificar que se hizo correctamente la conexión de
cables en la cubierta decorativa.

4. Asegurarse de que se conectaron bien los enchufes
macho y hembra y las conexiones tipo “molex” en la
caja de encendido.

Problema: El ventilador funciona pero la luz no (si se
aplica).

Soluciones:

1. Verificar que se instalron correctamente las
bombillas.

2. Verificar que se hizo correctamente la conexión de
cables en la cubierta decorativa.

3. Asegurarse de haber conectado bien las
conexiones tipo “molex” en la caja de encendido.

4. Reemplazar bombillas defectuosas con el mismo
tipo de bombilla.

Problema: No funciona la fuente de luz (luz superior,
luz inferior o ambas).

Solución:

El aparato que sirve para limitar el vatiaje ha
interrumpido la corriente eléctrica que va a la fuente
de luz. Asegurarse de que las bombillas en la fuente
de luz no sumen más de 190W.

GARANTIA LIMITADA DE POR VIDA DE CRAFTMADE/ELLINGTON:
CRAFTMADE/ELLINGTON garantiza este ventilador al
comprador original de grupo familiar para uso interior con las
siguientes condiciones:
GARANTIA DE 1 AÑO: CRAFTMADE/ELLINGTON reemplazará o
reparará cualquier ventilador que tenga funcionamiento
deficiente debido a defectos en los materiales o trabajo manual.
Comunicarse con el Servicio al Cliente de
CRAFTMADE/ELLINGTON al 1-800-486-4892 para acordar el
reenvío del ventilador. Devolver el ventilador, con los gastos de
envío propagados, a Craftmade/Ellington. Nosotros
repararemos o reemplazaremos el ventilador y pagaremos los
gastos de envío de regreso.
GARANTIA DE 5 AÑOS: CRAFTMADE/ELLINGTON reemplazará o
reparará sin costo al comprador original, cualquier motor de
ventilador que no funcione de manera satisfactoria a causa de
uso normal.
DEVOLVER EL MOTOR SOLAMENTE, los gastos de envío
propagados, a Craftmade/Ellington. Nosotros repararemos el
motor al comprador o le enviaremos uno de reemplazo y
Craftmade/Ellington pagará los gastos de envío de regreso.
GARANTIA LIMITADA DE 6 AÑOS hasta DE POR VIDA:
CRAFTMADE/ELLINGTON reparará el ventilador, sin costo al
comprador original por el coste laboral, si el motor del
ventilador no funciona satisfactoriamente a causa del uso
normal. Las piezas que se utilizan en hacer la reparación serán
facturadas al comprador a los precios prevalecientes en el
momento de la reparación.
El comprador original será responsable de todos los gastos
incurridos en sacar, reinstalar y enviar el producto para
reparación.
Esta garantía no se aplica cuando el ventilador tenga daños
por abuso mecánico, físico, eléctrico o por agua resultando en
su mal funcionamiento. Se exenta específicamente el deterioro
en el acabado u otras partes debido al tiempo o exposición al
aire marino bajo esta garantía.
Ni Craftmade/Ellington ni el fabricante se harán responsables
por lo que pasa por una instalación inadecuada o el uso
impropio de este producto. La compañía no se hará
responsable en ningún caso de ningún daño emergente por
incumplimiento de esta o cualquier otra garantía expresada o
implicada en absoluto. Esta limitación de daños emergentes no
se aplicará en estados donde es prohibido.

Piezas de repuesto.

Problema: El ventilador se tambalea.
Soluciones:

1. Usar el juego para balancear las aspas incluido en
uno de los paquetes de artículos de ferretería. Si no se

incluye un juego para balancear las aspas, llamar al
Servicio al cliente, 1-800-486-4892, para pedir uno.

2. Averiguar que se apretó (apretaron) bien el (los)
tornillo(s) de fijación en el cuello del bastidor del
motor.

3. Averiguar que se apretó bien el tornillo de fijación
en la bola que sirve para colgar.

Para piezas o información, referirse al
"Inventario de piezas" en la página 2.
Servicio al cliente de Craftmade/Ellington:

1-800-486-4892

www.craftmadebrands.com

página 12
