TH013 THERMOMETER ASSEMBLY
ENSEMBLE DE THERMOMÈTRE TH013
TERMÓMETRO TH013

Assembly:

Time: 20-30 minutes
Tools Required: Screwdriver, Hammer, Drill, Drill Bits, Level

Usage:

When using this weather station outside, place unit in shaded area away from direct
sunlight for most accurate reading of gauges, as direct sunlight may cause some
deviation in gauge readings.

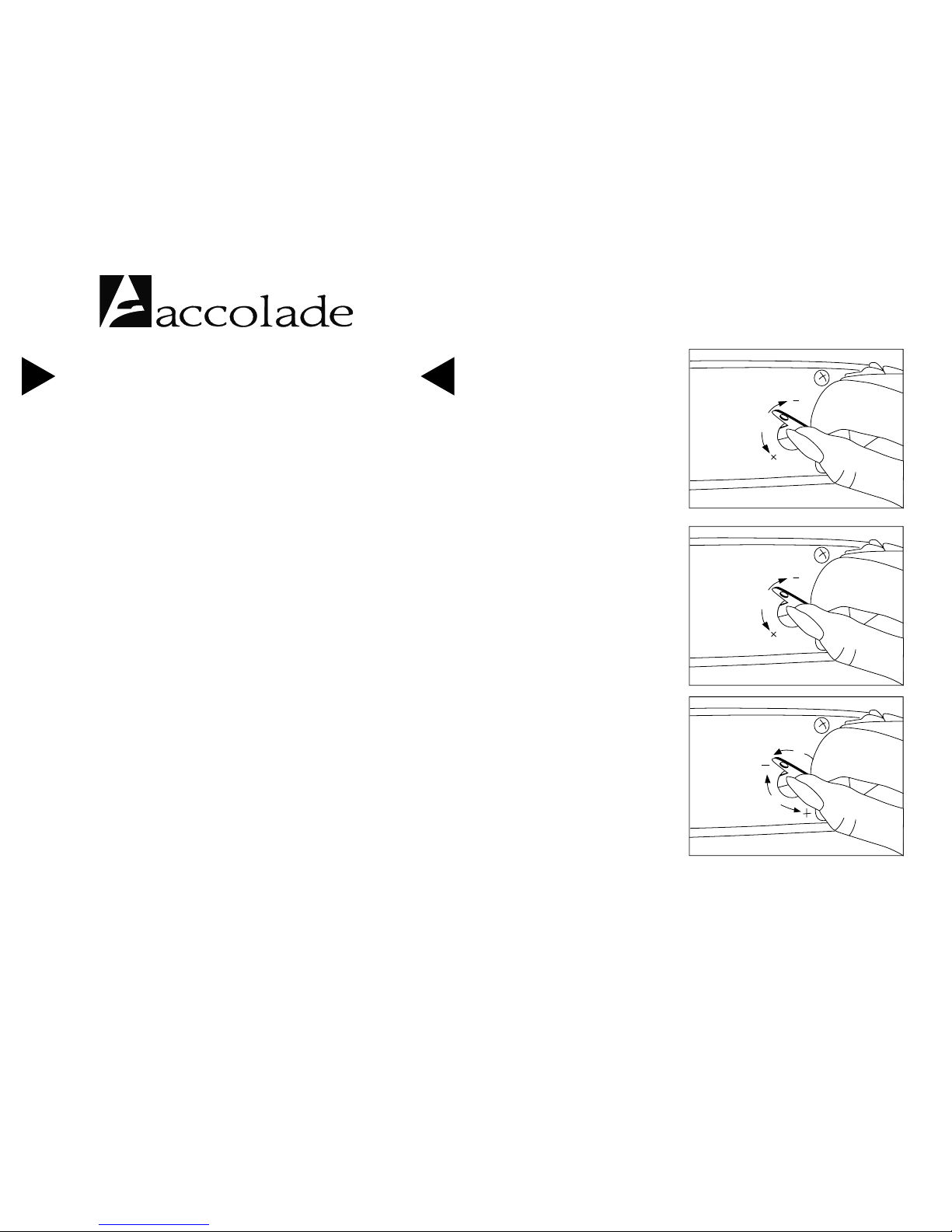

Troubleshooting (Adjusting Gauges):

The various gauges contained in this product are calibrated to reflect the current
atmospheric conditions present during the time of this product’s assembly. Vibration
during the transportation of this product may alter the preset readings and accuracy
of each gauge. To ensure the proper reading of each gauge, it is suggested that each
unit be checked for accuracy before use. For accurate atmospheric measurements
refer to a reliable source such as the newspaper, television, radio, and/or the internet.
If adjustment is necessary, please follow the below instructions for each gauge:

1) Clock adjustment:
a) Insert key into adjustment hole, located on the bottom side of fixture housing

labeled “Clock”

b) To adjust the time reading, softly push key inwards and turn to adjust needle on

the units face.

2) Barometer gauge adjustment:
a) Insert key into adjustment hole on bottom side of housing marked “Baro”.
b) To adjust the Barometer reading, softly turn key to adjust needle on the units

face.

Note: Barometer gauge is very sensitive and is set to allow only 1/4 turn, either to the

left or the right.

3) Humidity gauge adjustment:
a) Insert key into adjust hole on

bottom side of housing marked
“Humid” and turn needle to
adjust needle on units face

Note: Unlike with temperature

and barometer gauge, DO NOT
push in key when turning key
to adjust humidity gauge.

b) It is suggested that adjusting

humidity gauge be done every
six months.

4) Temperature gauge adjustment:
a) Insert key into adjustment

hole, located on the bottom
side of fixture housing labeled
“Temp”

b) To adjust the Temperature

reading, softly push key in­wards and turn to adjust needle
on the units face.

Note: Temperature gauge accuracy

is +/- 2 degrees Celsius or +/-3
degrees Fahrenheit. Humidity
gauge accuracy is +/- 5%.

Weather Station Assembly and Usage

Instruction Sheet

C

l

o

c

k

B

a

r

o

T

e

m

p

H

u

m

i

d

E1 E2

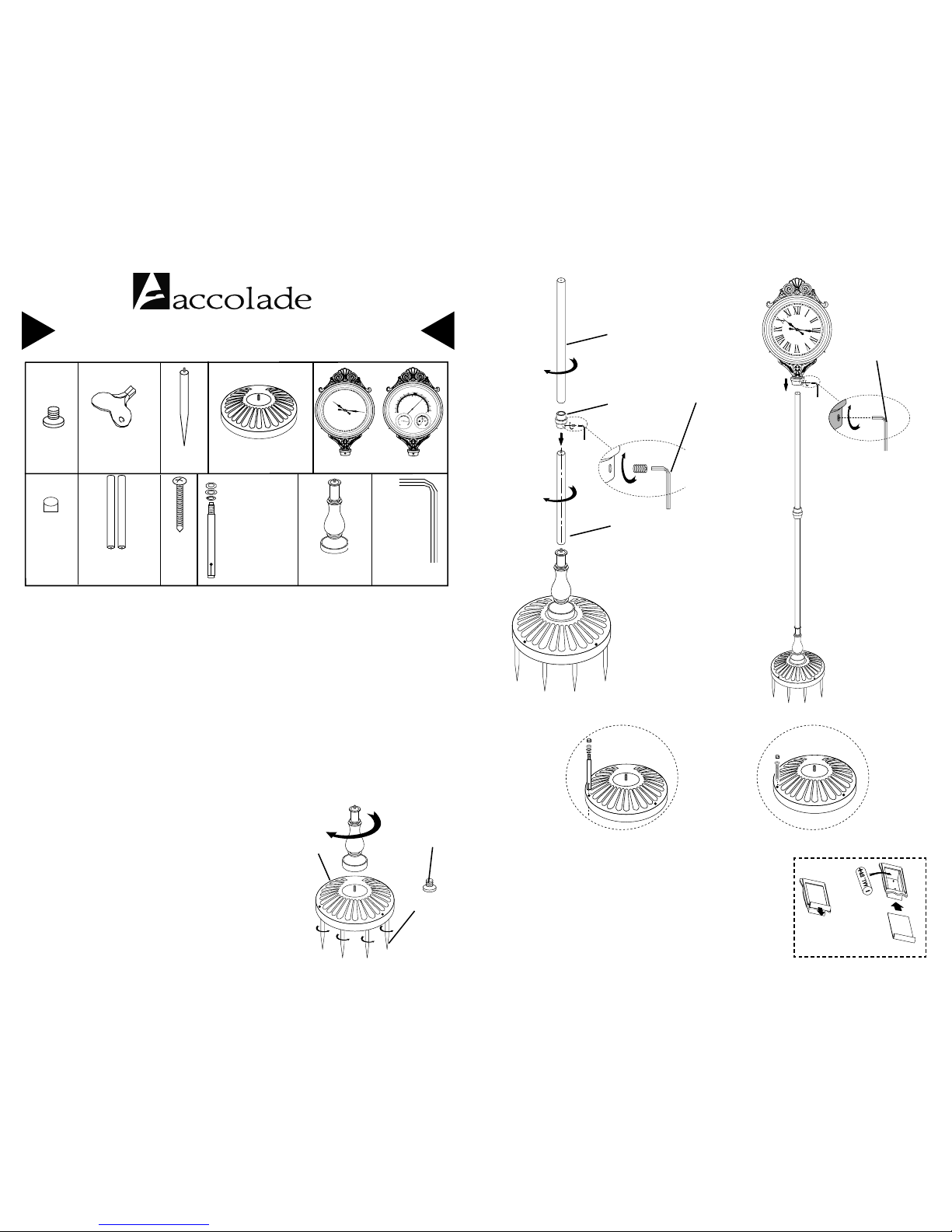

TH013 Thermometer/Clock Assembly

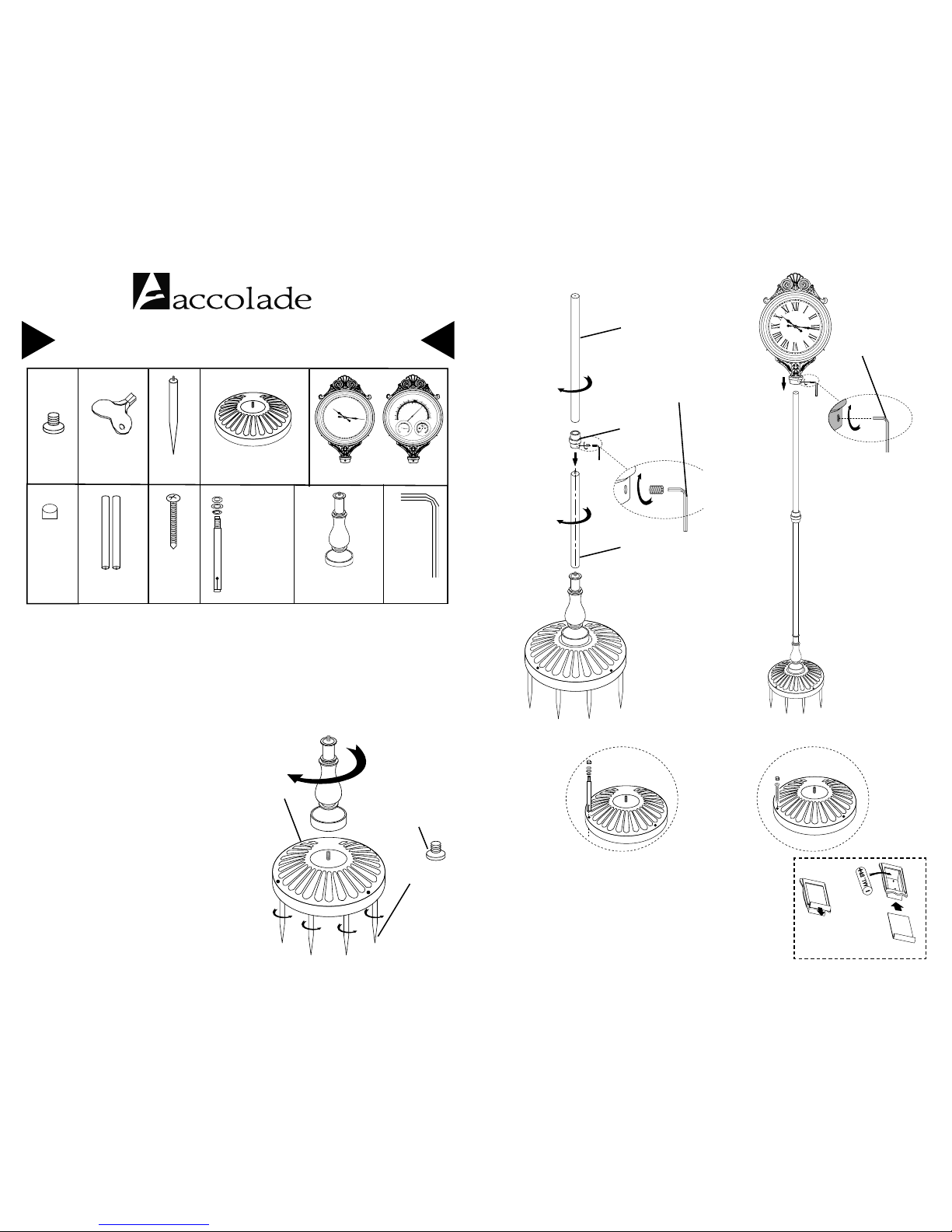

ASSEMBLY:

1) Base can be installed with adjustable screw-in foot tabs to stand on hard surfaces, stakes
for insertion into grass/soil surfaces, lag bolts for cement surfaces or wood screws for deck
installation. Thread foot tabs or stakes into the four holes under base. If foot tabs are used,
adjust height as necessary leveling fixture for uneven surfaces. If stakes are used, find level,
firm grass/soil area for inserting stakes. If lag screws are used, insert lag screw and secure
top portion onto base using lock washer, washer and hex nut. If wood screws are used, screw
firmly onto level wood surface. Plug hole where screws were inserted with Hole Cover.

X

I

I

I

I

I

I

I

I

I

V

V

V

I

V

I

I

V

I

I

I

I

X

X

X

I

TEMPERATURE

F

C

-10

-10

0

10

20

30

40

50

-2

0

20

0

40

60

80

100

HUMIDITY

%

90

80

70

60

50

40

30

20

10

0

BARO

1

0

6

1
0
5

104

10
3

1

0
2

1

0

1

100

9

9

98

97

9

6

31

30

K
P
A

120

29

InchH

g

Key

2 Pcs. Double Sided Head 1 Pcs.

PARTS:

Replacing Batteries: Installed On Side of Housing
Look for curled tab on side of housing. Pull and slide tab

downward to access battery casing. Insert batteries match­ing the “-” and “+” markings, as indicated on the inside of
the battery housing, to the markings located on the battery.
Replace battery cover by sliding cover into place.

Step 1

2) Attach decorative bottom onto base followed by
the bottom pole. Next, slide coupler onto bottom
pole and slowly slide to bottom of base (do not
secure yet). Attach top pole to bottom pole.
Finally slide decorative coupler back up to center
of entire pole, so it covers the seam between
top and bottom poles. Using the provided allen
wrench, tighten threaded nipple embedded inside
coupler until it is tight and secure.

3) Attach clock/temperature display head to center
pole by inserting the center pole into the fixtures
bottom cup. Using allen wrench, turn embedded
set screws at bottom of head clockwise until it
catches pole and head is secure.

Stake

Base

Step 2

Step 3

3/8” Allen Wrench

Stake

4 Pcs.

Base 1 Pcs.

Allen Wrench

2 Pcs.

Top/Bottom Pole

2 Pcs.

Top Pole

Coupler

1/8” Allen Wrench

Bottom Pole

E3 E4

Step 1

Step 2

Hex Nut
3 Pcs
Washer
3 Pcs
Lock Washer
3 Pcs
Lag Bolt
3 Pcs

Wood

Screw

3 Pcs

Hole

Covers

3 Pcs

Foot Tab

Foot Tab

4 Pcs.

Wood Deck Installation

Cement Installation

Decortive Bottom

1 Pcs.

Assemblage :

Durée : 20-30 minutes
Outillage nécessaire : tournevis, marteau, perceuse, forets, niveau

Utilisation :

Lorsqu’on utilise la station météorologique à l’extérieur, la placer à l’ombre à l’abri
des rayons du soleil pour que les instruments donnent les indications les plus pre
cises, car l’exposition aux rayons du soleil peut entraîner une certaine déviation des
valeurs indiquées.

Dépannage (réglage des instruments) :

Les divers instruments incorporés à cet appareil sont étalonnés pour refléter les con
ditions atmosphériques qui régnaient lors de l’assemblage de celui-ci. Les vibrations
enregistrées pendant le transport de l’appareil peuvent changer les préréglages
et affecter la précision de chaque instrument. Pour garantir que l’indication de chaque
instrument est exacte, il est conseillé de vérifier leur précision avant de mettre
l’appareil en service. Pour obtenir des références fiables en matière de mesures
atmosphériques, consulter une source telle que le journal, la télévision, la radio et/ou
Internet. Si un réglage s’avère nécessaire, procéder comme suit pour chaque instrument:

1) Mise à l’heure de l’horloge :
a) Introduire la clé dans le trou de réglage qui se trouve sur le dessous du boîtier de
l’appareil marqué « Clock » (horloge)
b) Pour mettre l’horloge à l’heure, enfoncer la clé doucement et la tourner adin de
régler l’aiguille du cadran de l’horloge.

2) Réglage du baromètre :
a) Introduire la clé dans le trou de réglage qui se trouve sur le dessous du boîtier de
l’appareil marqué « Baro » (baromètre).
b) Pour régler la pression indiquée par le baromètre, tourner la clé doucement afin
de régler l’aiguille du cadran du baromètre.

Remarque : le baromètre est très sensible et ne peut être réglé que de 1/4 de tour au

maximum vers la gauche ou vers la droite.

3) Réglage de l’hygromètre :
a) Introduire la clé dans le
trou de réglage qui se trouve
sur le dessous du boîtier de

l’appareil marqué « Humid »
(hygromètre) et la tourner pour
régler l’aiguille du cadran de
l’hygromètre.

Remarque : contrairement à la

façon de procéder au ré­glage du thermomètre et du
baromètre, NE PAS enfoncer
la clé lorsqu’on la tourne pour
régler l’hygromètre.

b) Il est conseillé de régler

l’hygromètre tous les six mois.

4) Réglage du thermomètre :
a) Introduire la clé dans le trou

de réglage qui se trouve sur le
dessous du boîtier de l’appareil
marqué « Temp » (ther­momètre).

b) Pour régler la température

indiquée, enfoncer doucement
la clé et la tourner afin de régler
l’aiguille du thermomètre.

Remarque : le thermomètre est

précis à +/- 2 °C ou +/-3 °F près
et l’hygromètre l’est à +/- 5 %
près.

Feuille d’instructions d’assemblage et

d’utilisation de la station météorologique

C

l

o

c

k

B

a

r

o

T

e

m

p

H

u

m

i

d

F1 F2

TH013 ENSEMBLE THERMOMÈTRE/

HORLOGE

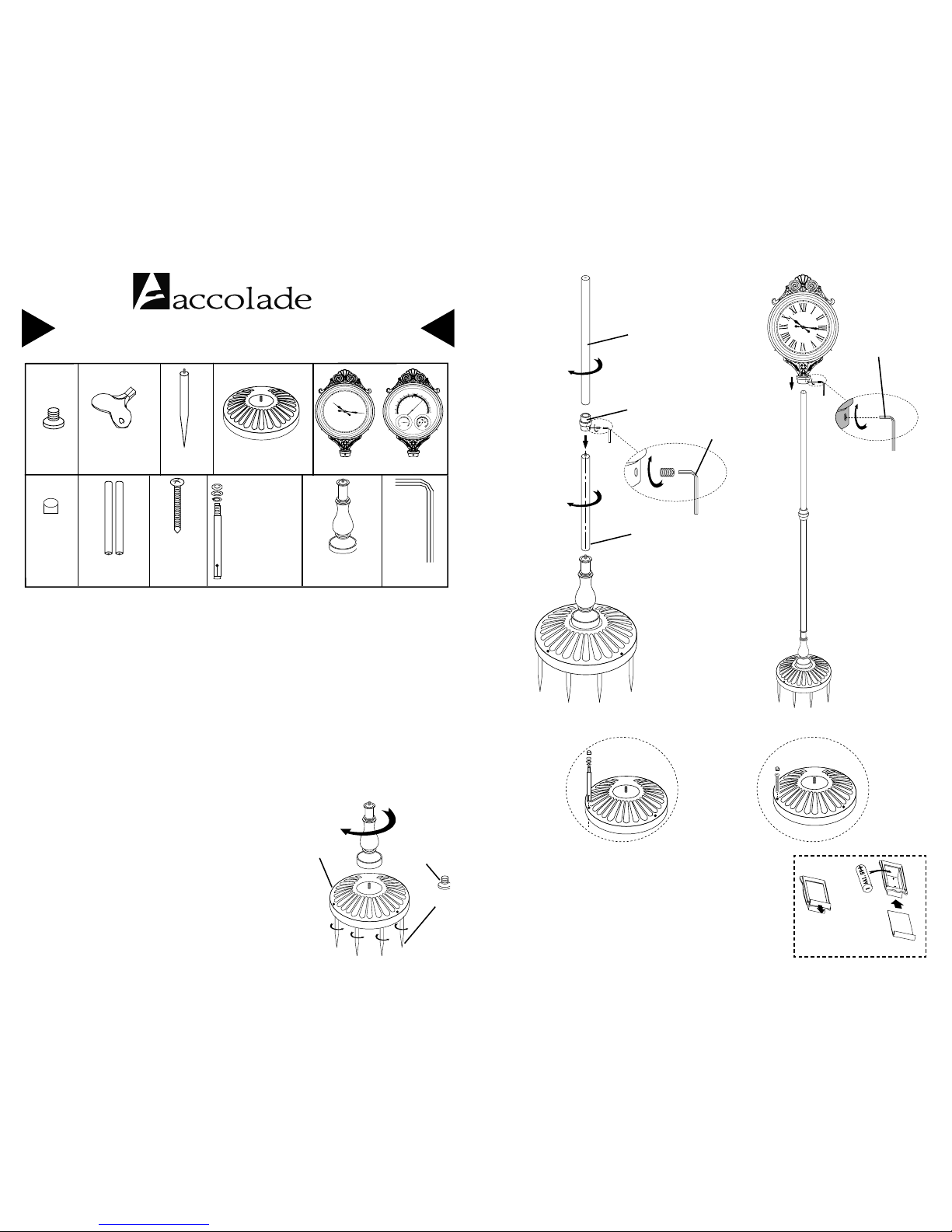

Assemblage :

1) Le socle peut être installé au moyen de pieds filetés réglables sur les sols durs, piquets enfon­cés dans les sols herbeux / terreux, de tire-fond pour les sols bétonnés ou de vis à bois pour la
pose sur une terrasse en bois. Visser les pieds ou les piquets dans les quatre tous percés dans
le dessous du socle. En cas d’utilisation de pieds, régler la hauteur selon le besoin pour mettre
l’appareil à niveau sur les sols irréguliers. En cas d’utilisation de piquets, trouver un sol herbeux
/ terreux horizontal ferme pour les y enfoncer. En cas d’utilisation de tire-fond, enfoncer ceux-ci
et assujettir la partie supérieure sur le socle au moyen d’une rondelle Grower, d’une rondelle
plate et d’un écrou hexagonal. En cas d’utilisation de vis à bois, les visser solidement sur un sol
en bois horizontal. Obturer le trou dans lequel les vis ont été enfoncées au moyen de bouche­trou.
