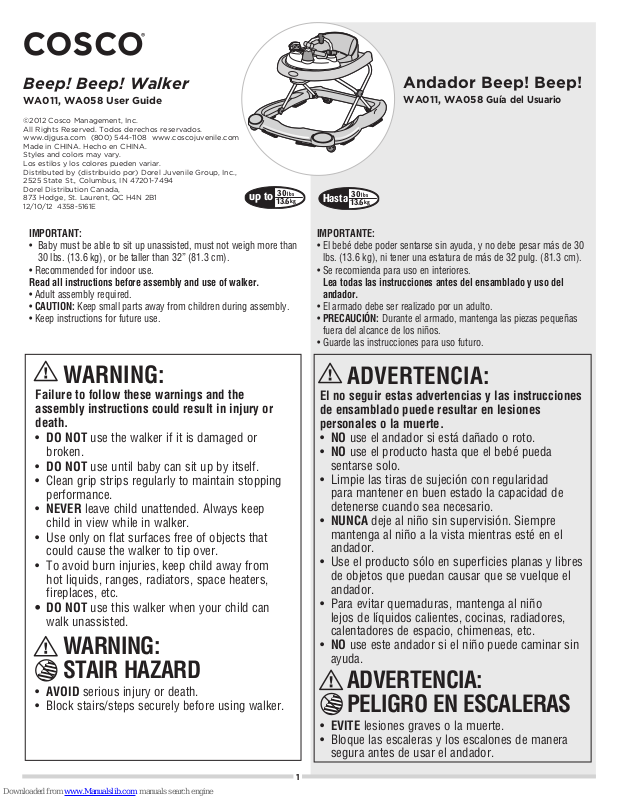

Cosco Beep! Beep! Walker, WA011, WA058 User Manual

Beep! Beep! Walker

WA011, WA058 User Guide

©2012 Cosco Management, Inc.
All Rights Reserved. Todos derechos reservados.
www.djgusa.com [phone] www.coscojuvenile.com
Made in CHINA. Hecho en CHINA.
Styles and colors may vary.
Los estilos y los colores pueden variar.
Distributed by (distribuido por) Dorel Juvenile Group, Inc.,
2525 State St., Columbus, IN 47201-7494
Dorel Distribution Canada,
873 Hodge, St. Laurent, QC H4N 2B1
12/10/12

4358-5161E

up to

30

13.6

Andador Beep! Beep!

WA011, WA058

lb s

kg

Hasta

30

13.6

lb s

kg

Guía del Usuario

IMPORTANT:

• Baby must be able to sit up unassisted, must not weigh more than
30 lbs. (13.6 kg), or be taller than 32” (81.3 cm).

• Recommended for indoor use.

Read all instructions before assembly and use of walker.

• Adult assembly required.

• CAUTION: Keep small parts away from children during assembly.

• Keep instructions for future use.

WARNING:

Failure to follow these warnings and the
assembly instructions could result in injury or
death.

• DO NOT use the walker if it is damaged or

broken.

• DO NOT use until baby can sit up by itself.

• Clean grip strips regularly to maintain stopping
performance.

• NEVER leave child unattended. Always keep
child in view while in walker.

• Use only on flat surfaces free of objects that
could cause the walker to tip over.

• To avoid burn injuries, keep child away from
hot liquids, ranges, radiators, space heaters,
fireplaces, etc.

• DO NOT use this walker when your child can
walk unassisted.

WARNING:
STAIR HAZARD

• AVOID serious injury or death.

• Block stairs/steps securely before using walker.

IMPORTANTE:

• El bebé debe poder sentarse sin ayuda, y no debe pesar más de 30
lbs. (13.6 kg), ni tener una estatura de más de 32 pulg. (81.3 cm).

• Se recomienda para uso en interiores.

Lea todas las instrucciones antes del ensamblado y uso del
andador.

• El armado debe ser realizado por un adulto.

• PRECAUCIÓN: Durante el armado, mantenga las piezas pequeñas
fuera del alcance de los niños.

• Guarde las instrucciones para uso futuro.

ADVERTENCIA:

El no seguir estas advertencias y las instrucciones
de ensamblado puede resultar en lesiones
personales o la muerte.

• NO use el andador si está dañado o roto.

• NO use el producto hasta que el bebé pueda

sentarse solo.

• Limpie las tiras de sujeción con regularidad
para mantener en buen estado la capacidad de
detenerse cuando sea necesario.

• NUNCA deje al niño sin supervisión. Siempre
mantenga al niño a la vista mientras esté en el
andador.

• Use el producto sólo en superficies planas y libres
de objetos que puedan causar que se vuelque el
andador.

• Para evitar quemaduras, mantenga al niño
lejos de líquidos calientes, cocinas, radiadores,
calentadores de espacio, chimeneas, etc.

• NO use este andador si el niño puede caminar sin
ayuda.

ADVERTENCIA:
PELIGRO EN ESCALERAS

• EVITE lesiones graves o la muerte.

• Bloque las escaleras y los escalones de manera
segura antes de usar el andador.

1

Keep These Instructions For Future Use Guarde estas instrucciones para su uso futuro

BEFORE ASSEMBLY:

• Carefully remove and discard the protective plastic covering
the walker parts.

• With a soft cloth and warm soapy water, wipe down the
walker parts.

•

Hand wash and dry all toys.
DO NOT submerge toys in water.

• Remove all contents from packaging and discard box and/or
poly bags.

• Lay out and identify all parts.

• Do not return this product to the place of purchase. If any
parts are missing, email [email protected], call Consumer
Relations at [phone], or fax at [phone]. You can
also visit our web site at www.coscojuvenile.com. Have the
model number (WA011, WA058) and date code (manufacture
date located on the bottom of the tray assembly) ready.

ANTES DE ARMAR:

• Retire con cuidado el plástico protector que recubre las piezas
del andador y deséchelo.

• Limpie las piezas con un paño suave y agua jabonosa tibia.

• Lave a mano y seque todos los demás juguetes.
NO sumerja los juguetes en agua.

• Retire todo el contenido del embalaje y deseche la caja y/o las bolsas
de polietileno.

• Despliegue e identifique todas las piezas.

• No devuelva este producto al lugar donde lo compró. Si falta
alguna pieza, envíe un correo electrónico a consumer@djgusa.
com, llame al Departamento de Relaciones con el Consumidor
al [phone], o envíe un fax al [phone]. También
puede visitar nuestro sitio web en www.coscojuvenile.com.
Tenga a mano el número de modelo (WA011, WA058) y el
código de fecha (fecha de fabricación que se encuentran en la
parte inferior del ensamble de la charola).

Parts List Lista de piezas

A

Base

B

Tray assembly

A

A

Base

B

Ensamble de la charola

C

Fabric seat

D

D

Seat support

E

Toys

F

Activity tray

B

E

C

F

To Assemble Armado

1 Attach Seat Support

Insert front tabs of seat support into

slots on the tray assembly (Figure

). Push down on seat support,

1

snapping into place. Pull up on seat
support to ensure it is attached
securely.

B D

:

1

C

Asiento de tela

D

Soporte del asiento

E

Juguetes

F

Charola de actividades

1 Para colocar el soporte del

asiento

B D

Coloque las lengüetas delanteras del

soporte del asiento en las ranuras del
ensamble de la charola (Figura
Empuje el soporte del asiento hacia
abajo para encajarlo en posición. Tire
del soporte del asiento hacia arriba
para comprobar que esté fijado con
seguridad.

:

).

1

2

To Assemble

(continued)

Armado

(continuación)

2 Attach Fabric

Seat

B C

The fabric seat has eight

straps with plastic buckles

(Figure 1) that align with

eight openings on the tray
assembly (Figure

Beginning with the rear

of fabric seat, insert each
strap and buckle into
the openings on the tray

assembly (Figure

To attach each strap, pull

strap and buckle firmly
through opening until entire
buckle appears on underside

of walker (Figure
Tip buckle to lie flat against

underside opening as shown

(Figure 5). Repeat for each

strap and buckle.

IMPORTANT: Fabric seat

must be secure before use.
To make certain, push down
on fabric seat pad. If a
buckle is not secure, repeat

steps in Figures 3, 4
and 5.

Also, turn walker over to
ensure all 8 buckles are
visible.

:

).

2

).

3

).

4

1

Front View

Vista frontal

Rear View
Vista trasera

3

4

View from

underside of

Vista desde la

parte inferior
de la charola

5

tray

2

Top View

Vista superior

Assemble these 4 first
Arme estos 4 primero

Top View

Vista superior

2 Para colocar el asiento

de tela

El asiento de tela tiene ocho

correas con hebillas de plástico

(Figura 1) que se alinean con

ocho aberturas en el ensamble
de la charola (Figura

Comenzando con la parte trasera

del asiento de tela, inserte cada
correa y hebilla en las aberturas

del ensamble de la charola

(Figura 3).

Para colocar cada correa, tire

firmemente de la correa y la
hebilla a través de la abertura
hasta que toda la hebilla
aparezca en la parte inferior del

andador (Figura
Incline la hebilla para ponerla
plana contra la parte inferior de

la abertura, como se muestra

(Figura 5). Repita para cada

correa y cada hebilla.

IMPORTANTE: El asiento de

tela debe estar asegurado antes
de usarse. Para comprobarlo,
empuje hacia abajo la
almohadilla del asiento de
tela. Si alguna hebilla no está
firmemente colocada, repita los

pasos en las Figuras 3, 4 y 5.

Asimismo, voltee el andador
para asegurarse de que las 8
hebillas estén visibles.

B C

:

).

2

).

4

WARNING:

Check seat buckles and straps for security
before each use.

ADVERTENCIA:

Antes de cada uso, compruebe que las hebillas
y las correas del asiento estén firmemente
colocadas.

3

To Assemble

(continued)

Armado

(continuación)

3 Attach Tray Assembly

A B

Completely extend legs of

X-frame tray assembly to their
highest position as shown in
(Figure 1).

Orient the front of the tray to

the front of the base as shown.
Insert the post of one front leg
into the track at the front of
the base as shown in (Figure

2

leg post, using gentle pressure
to guide it into the track if
necessary.

Slide the front leg posts fully to

the back of the base tracks as
shown in (Figure 3).

Align rear leg posts over the

keyholes in rear of base as
shown in (Figure 4). Using
gentle pressure, squeeze the
legs together to allow the posts
to position into top of the
keyholes.

Firmly press down on each leg,

snapping post into bottom of
each keyhole to securely lock in
place as shown in (Figure 5).

:

). Repeat with other front

2

1

Logo

Logotipo

Front
Parte delantera

First, insert post into keyhole

Primero, inserte el
poste en el orificio
de fijación

5

6

3 Coloque el conjunto de

charola

Extienda completamente las patas

del ensamble de marco en X de la
charola a su posición más alta, como
se muestra en la (Figura 1).

Oriente la parte delantera de la

charola en la parte delantera de la
base, como se muestra. Inserte el
poste de una pata delantera en la
pista situada en la parte delantera
de la base, como se muestra en la
(Figura 2). Haga lo mismo con
el otro poste de la pata delantera,
aplicando presión suave para guiarla
dentro de la pista si es necesario.

Deslice los puntales de las patas

delanteras completamente en la
parte trasera del surco de la base,
como se muestra en la (Figura 3).

Alinee los postes de las patas

traseras sobre los orificios de
fijación situados en la parte trasera
de la base, como se muestra en
la (Figura 4). Aplicando presión
suave, apriete las patas juntas para
posicionar los postes en la parte
superior de los orificios de fijación.

Presione hacia abajo firmemente

cada pata encajando el poste en el
fondo de cada orificio de fijación
para bloquearlo en su lugar, como
se muestra en la (Figura 5).

A B

:

Visually check to ensure ALL

parts are securely in place.

WARNING:

Make certain all four leg posts are fully
secured before proceeding.

4

3

5

4

Rear

Parte trasera

4

Verifique visualmente que TODAS

las piezas estén en su lugar de
manera segura.

Then, snap inserted
post downward

Luego encaje el poste
insertado hacia abajo

ADVERTENCIA:

Antes de proceder asegúrese de que los cuatro
postes de las patas estén completamente seguros.

To Assemble

(continued)

Armado

(continuación)

4 Attach Toys to Activity

E

F

:

F

B

:

Tray

Align toys to the appropriate

openings on the activity tray and
push down to snap into place
(Figure 1).

Pull up on toys to be sure they are

secure.

5 Attach Activity Tray

Locate two tabs on backside of

activity tray and one at a time, insert
into openings on backside of tray
assembly (Figure 2). Then, rotate
tray down while pushing in center
front of tray to insert tab to front
opening on tray assembly (Figure 2).

2

1

4 Para colocar los juguetes en la

charola de actividades

Alinee los juguetes con las aberturas

apropiadas en la charola de actividades
y presione hacia abajo hasta que se
encajen en posición (Figura 1).

Tire de los juguetes hacia arriba para

comprobar que estén asegurados.

E F

:

5 Para colocar la charola de

B

F

:

Press tab
Presione la
lengüeta

actividades

Localice las dos lengüetas en la parte

posterior de la charola de actividades
y, de a una a la vez, insértelas en las
aberturas de la parte posterior del
ensamble de la charola (Figura 2).
Luego, gire la charola hacia abajo
mientras presiona hacia dentro el centro
delantero de la charola para colocar la
lengüeta en la abertura delantera del
ensamble de la charola (Figura 2).

5

To Operate Para operar

1 Proper Height

Adjustment:

Height can be adjusted to
three different positions. Only
the ball of each foot should
touch the floor 1.

2 Adjusting Height:

Height adjustment latch is
located under the toy tray.

To adjust height, hold side

buttons 2 and press height
adjustment latch up 3.

While pressing, raise/lower

tray assembly to desired
position with other hand 4.
Adjust height so your baby
can stand comfortably with
both feet on the floor.

NOTE: Always verify the

height adjustment latch
automatically locks into
place before using
walker.

1

1 Ajuste apropiado de

la altura:

La altura puede ajustarse a
tres posiciones diferentes. El
bebé sólo debe tocar el piso
con la parte anterior de la
planta del pie 1.

2 Ajuste de la altura:

El seguro de ajuste de altura
está ubicado debajo de la
bandeja para juguetes.

Para ajustar la altura, sujete

los botones laterales 2 y
presione el seguro de ajuste

de altura hacia arriba 3.

Sin dejar de presionar,

suba/baje la bandeja a la
posición deseada con la

otra mano 4.
Ajuste la altura de manera
que su bebé pueda pararse
cómodamente apoyando
los dos pies sobre el piso.

NOTA: Siembre verifique

que el seguro de ajuste de
altura se haya bloqueado

2

4

3

automáticamente en el
lugar antes de usar.

WARNING:

NEVER adjust walker height with child in walker.

Collapsing for Storage and Travel:

Hold side buttons 2 and press height adjustment latch
up 3 with one hand and guide tray to lowest (closed)
position with other hand.

WARNING:

ALWAYS use caution when collapsing walker.

ADVERTENCIA:

NUNCA ajuste la altura del andador con el niño
en el andador.

Cómo colapsar para viajes y almacenamiento:

Sujete los botones laterales 2 y presione el seguro de
ajuste de altura hacia arriba 3 con una mano mientras guía
la bandeja a la posición más baja (cerrada) con la otra mano.

ADVERTENCIA:

SIEMPRE tenga cuidado al plegar el andador.

6

Care and Maintenance

Cuidado y mantenimiento

Fabric Seat:

Remove from tray assembly by

following the steps below.
Machine-wash in cold water on
gentle cycle and AIR DRY. DO NOT

BLEACH.

Remove Seat:

From underside of tray, locate the

eight straps with buckles. To release
each strap and buckle, pull firmly
on strap and place buckle in upright
position, then fit through opening
(Figures 2, 3 and 4).

WARNING:

Check seat buckles and
straps for security before
each use.

2

Asiento de tela:

Retírelo del conjunto de la charola

1

siguiendo los pasos a continuación.
Lave en lavadora con agua fría
en ciclo suave y DEJE SECAR AL
AIRE. No planchar. NO UTILICE

BLANQUEADORES.

Para retirar el asiento:

Desde la parte inferior de la charola,

localice las ocho correas con hebillas.

Rear

Parte trasera

Viewed from underside of tray

Vista desde la parte inferior de la charola

Para soltar cada correa y hebilla, tire
firmemente de la correa y ponga la
hebilla en posición vertical; luego, pásela
por la abertura (Figuras 2, 3 y 4).

ADVERTENCIA:

4

5

3

4

Antes de cada uso, compruebe que
las hebillas y las correas del asiento
estén firmemente colocadas.

Grip Strips:

ALWAYS MAKE SURE GRIP
STRIPS ARE KEPT CLEAN.
CLEAN GRIP STRIPS WITH
WATER ONLY (Figure 5).

Toys:

DO NOT SUBMERGE TOYS IN
WATER.

Plastic and Metal Parts:

Wipe with damp cloth and allow
to dry.

NOTE: Keep product away from

direct sunlight or heat.

5

Tiras de sujeción

Underside view of base

Vista del lado inferior de la base

Grip Strips

Tiras de sujeción:

SIEMPRE ASEGÚRESE DE QUE
LAS TIRAS DE SUJECIÓN ESTÉN
LIMPIAS. LIMPIE LAS TIRAS DE
SUJECIÓN CON AGUA SOLAMENTE

(Figura 5)

Juguetes:

NO SUMERJA LOS JUGUETES EN
AGUA.

Piezas de plástico y

de metal:

Límpielas con un paño húmedo y
permita que se sequen.

NOTA: No exponga el producto al

calor ni a la luz del sol directa.

7

One (1) Year Limited Warranty Garantía limitada de un (1) año

Dorel Juvenile Group, Inc. warrants to the original purchaser that this product
(Beep! Beep! Walker), is free from material and workmanship defects when
used under normal conditions for a period of one (1) year from the date of
purchase. Should the product contain defects in material or workmanship Dorel
Juvenile Group, Inc., will repair or replace the product, at our option, free of
charge. Purchaser will be responsible for all costs associated with packaging and
shipping the product to Dorel Juvenile Group Consumer Relations Department at
the address noted on front page and all other freight or insurance costs associated
with the return. Dorel Juvenile Group will bear the cost of shipping the repaired
or replaced product to the purchaser. Product should be returned in its original
package accompanied by a proof of purchase, either a sales receipt or other proof
that the product is within the warranty period. This warranty is void if the owner
repairs or modifies the product or the product has been damaged as a result of
misuse.

This warranty excludes any liability other than that expressly stated previously,
including but not limited to, any incidental or inconsequential damages.

SOME STATES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF
INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR
EXCLUSION MAY NOT APPLY TO YOU.

THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO
HAVE OTHER RIGHTS THAT MAY VARY FROM STATE TO STATE.

Dorel Juvenile Group, Inc. garantiza al comprador original que este producto
(Andador Beep! Beep!) estará libre de defectos de material y mano de obra
cuando se utilice bajo condiciones normales durante un periodo de un (1) año a
partir de la fecha de compra. Si el producto tuviese defectos de material o mano
de obra, Dorel Juvenile Group, Inc. reparará o reemplazará el producto, a nuestra
opción, sin cargo. El comprador será responsable de todos los costos asociados
con embalar y enviar el producto al Departamento de Relaciones con el
Consumidor de Dorel Juvenile Group a la dirección indicada en la primera página
y de todos los otros costos de envío o seguro asociados con la devolución.
Dorel Juvenile Group correrá con los gastos de enviar el producto reparado o
reemplazado al comprador. El producto se debe devolver en su embalaje original
acompañado de la constancia de compra, ya sea un recibo de compra u otra
prueba que demuestre que el producto está dentro del periodo de garantía. Esta
garantía es nula si el propietario repara o modifica el producto o si éste sufrió
daño como resultado de uso incorrecto.

Esta garantía excluye cualquier responsabilidad que no sea la expresamente
indicada anteriormente, incluyendo pero sin limitarse a daños incidentales o
consecuentes.

ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS
INCIDENTALES O CONSECUENTES, POR LO TANTO LA LIMITACIÓN O
EXCLUSIÓN ANTERIOR PODRÍA NO APLICARSE EN SU CASO.

ESTA GARANTÍA LE OTORGA DERECHOS LEGALES ESPECÍFICOS Y USTED
PODRÍA TENER TAMBIÉN OTROS DERECHOS QUE PUEDEN VARIAR DE UN
ESTADO A OTRO.

8
