Page 1
Manual Corona 860051 & 860051 rev. 170111

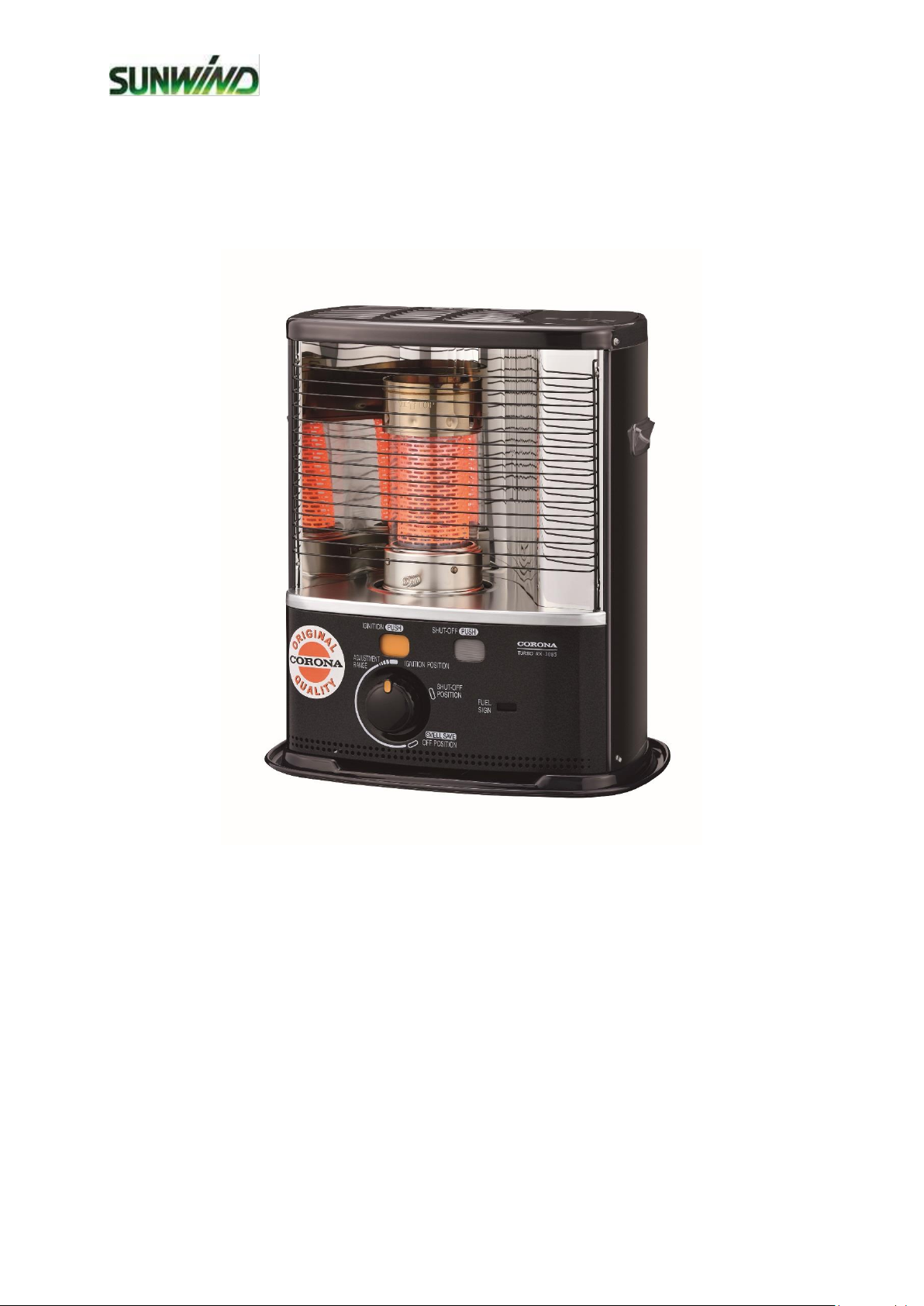

Manual Fotogenkaminer Corona RX2485, RX3085
Art nr 860050 & 860051
RX2485 2400W, RX3085 3000W
Made in Japan
Page 2
Manual Corona 860051 & 860051 rev. 170111
Uppackning och förberedelse:
Förbered värmaren för användning genom att utföra
följande.
Packa upp värmaren ur kartongen. Tag bort tejp från
skyddsgallret och öppna gallret enligt nedan.
Öppna skyddsgallret genom att först lyfta uppåt så pinnen i
nedre högerkant lyfts upp. Dra sedan gallret rakt ut.
(Omvänt för att återställa.)
Tag bort packningsmaterialet runt brännarcylindern. Öppna
luckan ovanför bränsletanken och avlägsna
packningsmaterialet.
Placera brännarcylindern ovanpå den runda
veken.
Vrid ett halvt varv åt vänster och ett halvt varv
åt höger för att kontrollera att den sitter
korrekt.
Placera 2st LR20 typ D 1,5V batterier i
batterihållaren på kaminens baksida. Notera
polariteten +/- så batterierna sitter rätt!
Tag aldrig ur batterierna under drift!
Använd alltid fräscha batterier av bra kvalitet!
Tänd aldrig värmaren med tändstickor eller tändare!
Page 3
Manual Corona 860051 & 860051 rev. 170111
Bränsle:
Använd endast lysfotogen av god kvalitet. Inga andra bränslen får användas!
Notera gällande förskrifter för transport och förvaring av bränslet. Lysfotogen är extremt brandfarligt
och skall hållas oåtkomligt från barn och djur! Lysfotogen skall förvaras mörkt och svalt. Absolut aldrig
i direkt solljus! Lysfotogen är även att betrakta som färskvara och lämpligen inhandlas inte mer än för
ca 1 års förbrukning.
Fylla tanken:
Fyll aldrig tanken om kaminen är i drift! Stäng alltid
av kaminen innan tanken avlägsnas eller fylls på!
Fyll inte tanken i närheten av kaminen om den är
varm. Fyll gärna utomhus för att undvika spill inne
i huset.
Lyft tanken ur kaminen och vänd den upp och ned.
Skruva sedan av korken enligt bild. Fyll lysfotogen
med hjälp av en hävertpump med slang eller en
tratt.
Kontrollera alltid att tanken är fri från skador,
läckage deformationer eller rost vid varje fyllning.
Fyll tanken med lysfotogen tills nivån når upp till
mitten av mätarens fönster.
Stäng korken ordentligt innan tanken sätts
tillbaka i kaminen! Torka av ev spill med en
trasa. Vänd tillbaka tanken i rätt läge innan
den sänks ned i kaminen.
Page 4
Manual Corona 860051 & 860051 rev. 170111
När bränslenivån sjunker kommer mätaren på kaminens framsida att indikera detta.
Bränslet i tanken kommer att vara förbrukat inom ca 3 timmar från det att mätaren
visar halv nivå enligt figuren ovan. När mätaren visar helt rött är bränslet slut och det
är dags att fylla på.
Placering:
Ställ kaminen vågrätt. Detta är viktigt då tippsensorns funktion kan påverkas om kaminen inte står
helt vågrätt. Placera på en plan stabil yta utom räckhåll för barn och husdjur.
Tippsensor:
Den automatiska tippsensorn stänger av kaminen i händelse av en häftig stöt, kraftiga vibrationer
etc. Detta är en säkerhetsfunktion. I nödfall kan man stänga av kaminen genom att trycka på den
gula ”SHUT-OFF” knappen. Veken går då hastigt nedåt och kaminen stängs av med omedelbar
verkan.
OBS! Tippsensorn ska normalt inte användas för avstängning annat än i nödfall. Detta producerar
onödig rök och doft samt kan resultera i onödigt slitage på veken.
Veke:
Första gången veken används ska den tillåtas absorbera bränslet i minst en timme. Använd endast
lysfotogen.
Om veken är onormalt hård, igensatt eller brinner onormalt skall den bytas ut. Detta bör göras av
kvalificerad person. Endast original veke får användas. Din återförsäljare kan hjälpa till med att
beställa hem rätt modell.
OBS! Användning av felaktig veke eller bränsle medför att garantin på produkten ej gäller!
Page 5
Manual Corona 860051 & 860051 rev. 170111
Tändning:
Kontrollera att brännarcylindern är i rätt position.
Vrid ett halvt varv åt vänster och ett halvt varv åt
höger för att kontrollera att den sitter korrekt.
Första gången kaminen används doftar det mer pga
rester från tillverkning. Detta försvinner normalt efter
ett par timmar. Är man känslig kan det vara en god idé
att låta kaminen brinna utomhus en stund första
gången den används.
Vrid sakta vredet för vekens kontroll moturs till
”IGNITION POSITION” tills det tar stopp. Detta
medför att veken står i högsta position.
Tryck sedan in den gula knappen ”IGNITION
PUSH” och håll den intryckt tills ni kan konstatera
att kaminen tänt. När kaminen tänt kan knappen
släppas. Efter tändningsförsök kan lite vit rök
komma från tändningszonen. Om detta sker utan
att kaminen tänds ska veken sakta dras tillbaka en
aning i position och ett nytt försök kan göras.
OBS! Tänd inte kaminen med tändare eller tändstickor!
Justera lågan:
Lågan och därmed temperaturen kan justeras på kaminen.
Inom området ”ADJUSTMENT RANGE” kan veken höjas och
sänkas för att öka/minska värmen.
Vrid medurs till höger för ökad värme.
Vrid moturs till vänster för minskad värme.
Man kan enkelt se med ögat hur intensiteten i värmen och
storleken på lågan justeras med att vrida med/moturs.
Om lågan blir för hög eller för låg. Kan man
först prova att vrida försiktigt med hjälp av
spaken på brännarcylindern. Om detta inte
hjälper ska lågan justeras upp eller ned.
Detta skall alltid göras sakta! Onödigt
hastiga rörelser kan skada veken och leda
till onödigt sot, lukt och utfällning
kolmonoxid.
Page 6
Manual Corona 860051 & 860051 rev. 170111
Stänga av kaminen:
Vid normal användning, vrid sakta kontrollvredet för veken moturs till ”SMELL SAVE OFF POSITION”
tills det tar stopp. Detta stänger av kaminen inom 3-5 minuter. Kontrollera att kaminen slocknat.
Undvik att skaka, tippa kaminen för att stänga av.
För att snabbt stänga av i nödsituationer kan knappen ”SHUT OFF PUSH” tryckas in. Då stängs
kaminen omedelbart av på samma sätt som om tippsensorn hade aktiverats. I detta fall kommer en
del doft att komma från kaminen när den slocknar. Denna metod rekommenderas ej då det leder till
onödig lukt samt skadar veken.
Om kaminen ska tändas igen. Vänta alltid minst 5 minuter. Om brännarcylindern inte svalnat
tillräckligt leder det till onödigt lukt vid ny tändning.
VARNING!
All modifiering av ingående funktioner är strängt förbjuden. Detta
medför även att garantin på produkten upphör.
Denna kamin får ej användas i utrymmen utan tillräcklig ventilation!
Sörj alltid för att utrymmet har god tillgång på ny syrerik luft.
Får endast hanteras av kvalificerade vuxna ansvarsfulla människor.
Se alltid till att barn, djur och icke kompetenta personer inte
uppehåller sig i närheten av kaminen.
Kaminen bör hållas fritt från andra omgivande hinder med 1 meter.
Får ej övertäckas!
Se alltid till att förvara bränsle inom gällande föreskrifter!
Minimum volym på användning i rum:
2400W 37m3
3000W 47m3
Använd ej i utrymmen under marknivå!
Page 7
Manual Corona 860051 & 860051 rev. 170111

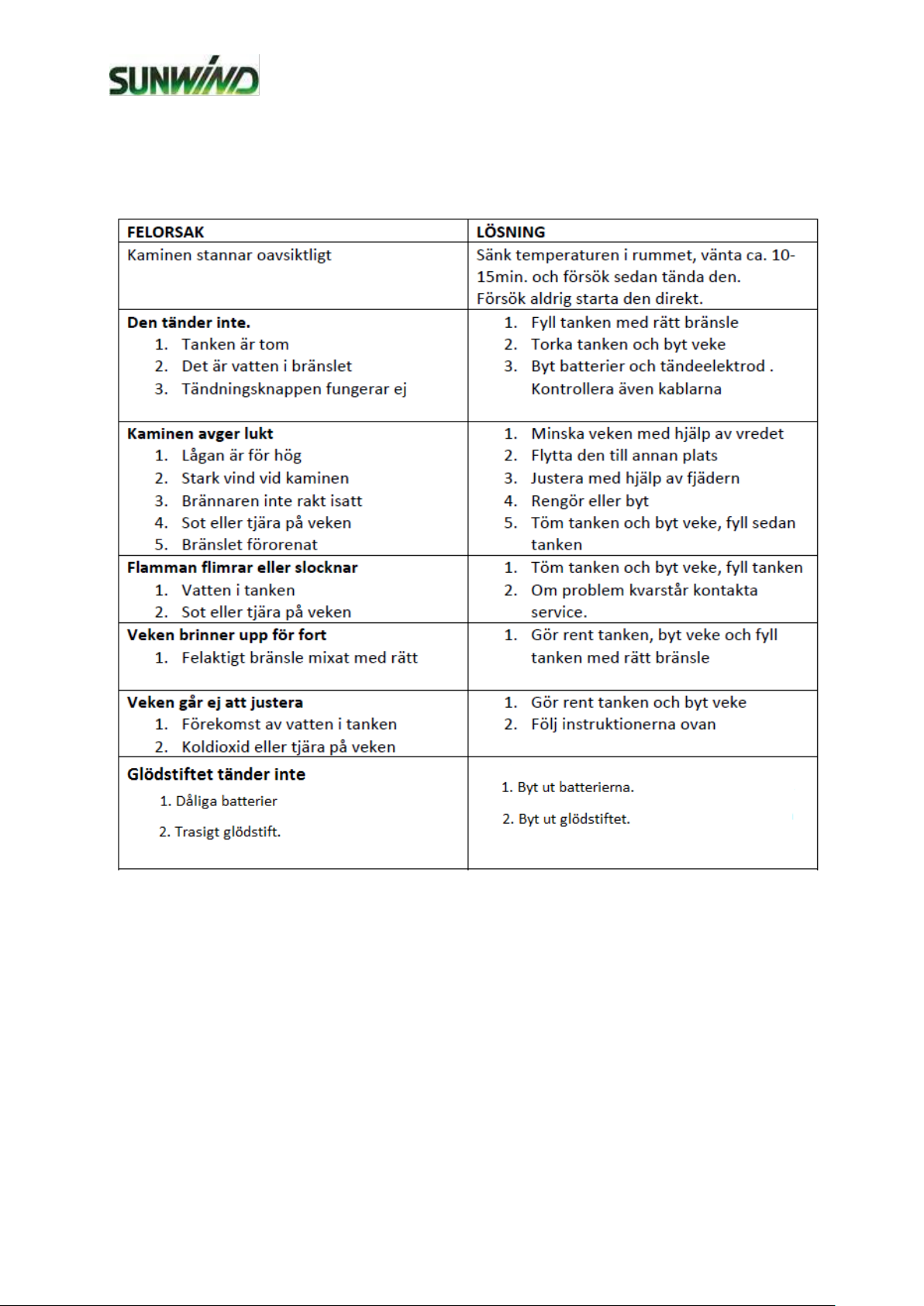

Felsökningsguide:
Page 8
Manual Corona 860051 & 860051 rev. 170111
