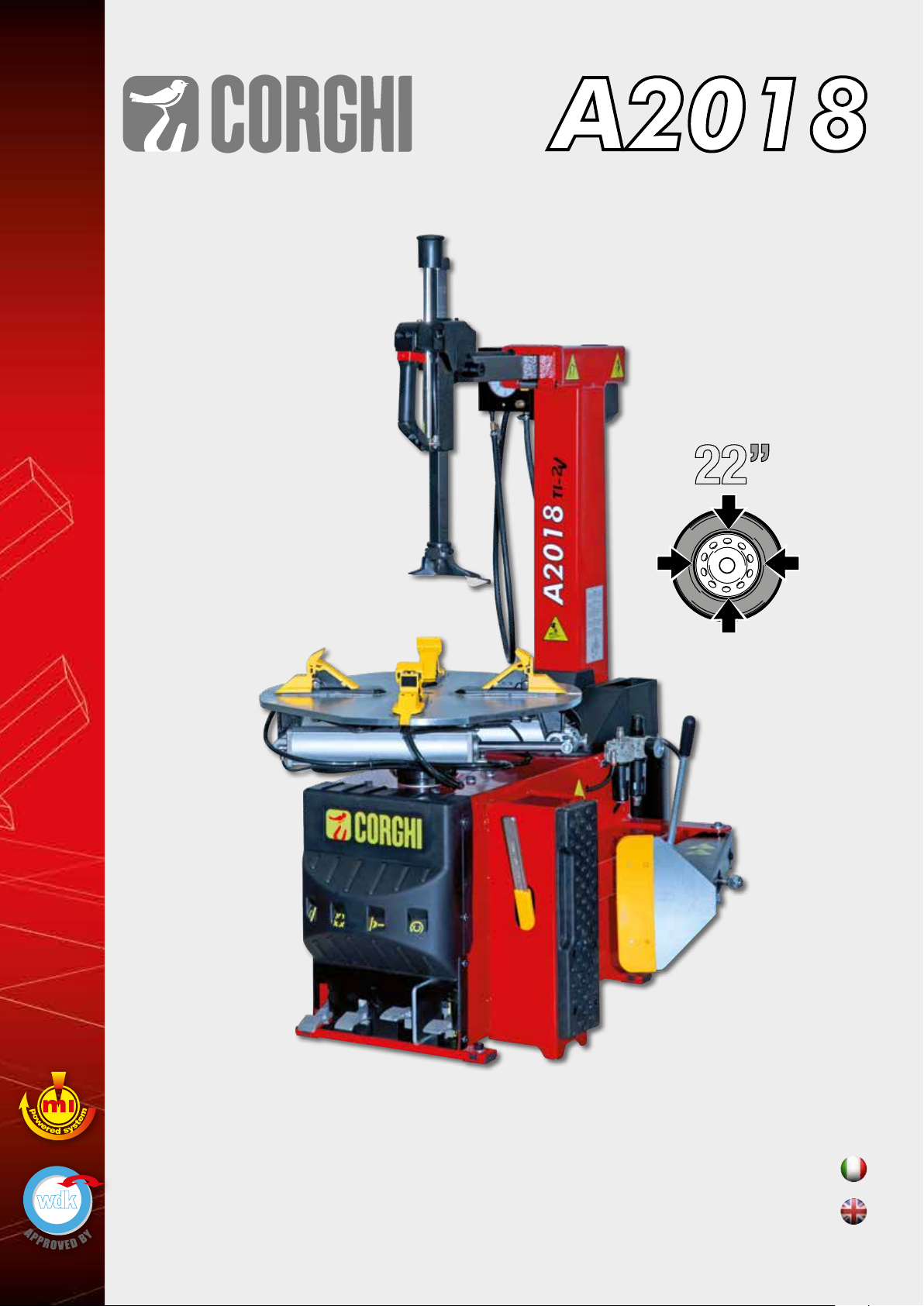

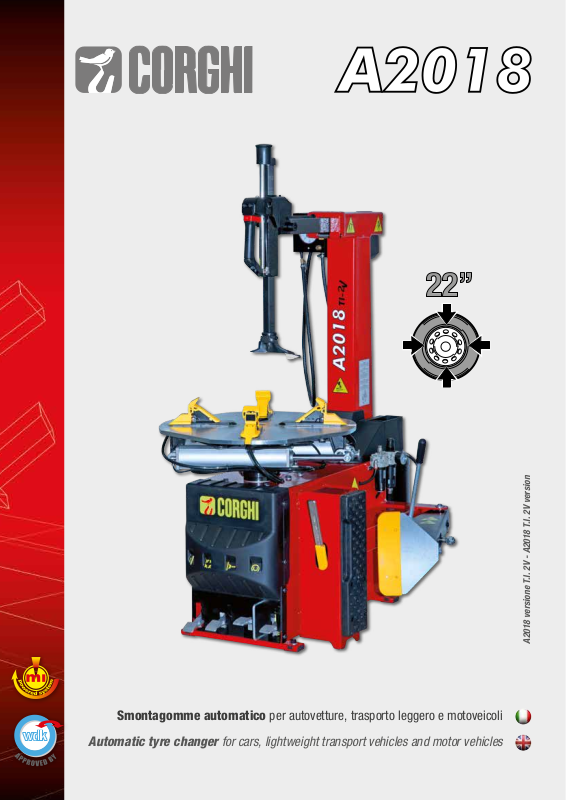

Smontagomme automatico per autovetture, trasporto leggero e motoveicoli
Automatic tyre changer for cars, lightweight transport vehicles and motor vehicles
A2018 versione T.I. 2V - A2018 T.I. 2V version
Page 2
Affidabilità, imbattibile rapporto qualità/
prezzo e ampia disponibilità di versioni
sono le ragioni del successo che da sempre
ha avuto il modello A2015, predecessore del
nuovo A2018.
L’aumento delle sue principali
caratteristiche tecniche (diametro max
ruota) e l’inserimento della pedaliera
comandi estraibile potrà solamente
contribuire ed essere un ulteriore arma di
successo di questa attrezzatura sul mercato.
Il funzionamento è automatico con
il palo ribaltabile pneumaticamente e
l’autocentrante da 22”, ed è adatto a
montare e smontare ruote da autovetture,
veicoli commerciali leggeri e moto.
Reliability, unbeatable quality/price ratio
and great availability of versions are the
reasons for the success that has always
characterised the A2015 model,
predecessor of the new A2018 model.
The increase of its main technical
features (max. wheel diameter) and the
integration of the extractable pedal controls
can only contribute to, and be a further key
element for, the success of this equipment
on the market.
The operation is automatic with a pole that
can be pneumatically tilted and
a 22” turntable, making it suitable to mount
and demount wheels of cars, light-duty
commercial vehicles and motorcycles.
VERSIONI DISPONIBILI
A2018
A2018 T.I.
A2018 MI 2V
A2018 T.I. MI 2V
Sistema intallonatura / gonfiaggio
Motoinverter, doppia velocità
Sistema intallonatura / gonfiaggio, motoinverter, doppia velocità
Bead insertion and inflation system, motoinverter, double speed
- AVAILABLE VERSIONS:
Versione base
- Basic version
- Bead insertion and inflation system
- Motoinverter, double speed
A2018 versione T.I. 2V - A2018 T.I. 2V version
PALO PORTA BRACCIO
1
Il palo ribaltabile pneumaticamente abbinato ad un’altezza da terra
del piatto autocentrante di soli 665 mm assicurano massima praticità e
rapidità durante le operazioni di montaggio e smontaggio.
The pneumatic tilting column combined with the turntable just 665
mm above the ground ensure unrivalled speed and convenience during
mounting and demounting operations.
2
BLOCCAGGIO PNEUMATICO
Bloccaggio pneumatico simultaneo del braccio orizzontale e di quello
verticale porta torretta con posizionamento automatico di quest’ultima
nella posizione ideale di lavoro.
Simultaneous pneumatic locking of horizontal and vertical head arms,
with automatic head positioning in the ideal working position.
- PNEUMATIC LOCKING
- ARM SUPPORT COLUMN
Page 3
GRUPPO STALLONATORE ED APPOGGIO RUOTA -
3
Il braccio stallonatore è azionato da un cilindro pneumatico a doppio effetto, interamente realizzato in acciaio inox.
La forma e regolazione della pala stallonatrice garantiscono massima efficacia. L’appoggio della ruota è fisso e protetto da tampone
in gomma.
Il braccio stallonatore è dotato di soluzioni tecniche tali per cui sia facile operare su ruote fino a 12’’ in larghezza.
Soluzioni tecniche che grazie a rapidi ‘setup’ garantiscono il giusto posizionamento della paletta stallonatrice rispetto alla ruota,
evitando danni allo pneumatico e/o al cerchio. L’operatività è garantita su qualsiasi tipologia di ruota.
The bead breaking arm is activated by a dual-effect
pneumatic cylinder fully made in stainless steel.
The shape and adjustment of the bead breaking blade ensure
maximum efficacy. The wheel support is fixed and protected
by a rubber pad.
The bead breaking arm features technical solutions that allow
easy operation on wheels up to 12” in width.
Technical solutions that, thanks to quick setup, ensure correct
positioning of the bead breaking shoe with respect to the
wheel, avoiding damage to the tyre and/or rim. Operation is
ensured on any type of wheel.
BEAD BREAKER UNIT AND WHEEL SUPPORT
ALLUNGABILE - EXTENDING
AUTOCENTRANTE -
4
Autocentrante con doppio cilindro pneumatico in grado di bloccare saldamente ogni tipo di cerchio.
Turntable with two pneumatic cylinders capable of clamping any types of rim securely.
PRATICITÁ ED AFFIDABILITÁ -
5
6
TORRETTA - TOOL HEAD
L’utensile di smontaggio e montaggio è una novità pregevole di questo
smontagomme. Di nuova concezione, l’aggiunta dell’ala posteriore , offre
un rilevante supporto durante la fase di montaggio, agevola l’entrata dello
pneumatico nel cerchio ed evita potenziali danni allo pneumatico stesso.
Sono altresì presenti le protezioni in plastica per evitare segni sui cerchi.
Di grande efficacia pure su pneumatici RFT, UHP e BSR in abbinamento al
premitallone, disponibile come accessorio.
The demounting and mounting tool is a major innovation for this tyre changer. The addition of the newly-designed read tab offers significant
support during mounting step, facilitates tyre installation on the rim and avoids possible damage to the tyre. Plastic protections are also present
to avoid scratching the rims. Very effective also on RFT, UHP e BSR tyres in combination with the bead pressing tool, available as accessory.
TURNTABLE
EASY TO USE AND RELIABLE
Appoggi scorrevoli con punte di bloccaggio intercambiabili.
Griffe in fusione più alte per un miglior bloccaggio del cerchio dall’interno e dall’esterno.
Interno ed esterno griffe totalmenti protetti con protezioni in plastica per non danneggiare i cerchi
più delicati.
Sliding supports with interchangeable clamping zones.
Taller cast clamps for better rim clamping from inside and outside. Clamps inside and outside fully
protected with plastic protectors to avoid damaging the more delicate rims.
7
PEDALIERA ESTRAIBILE -
Pedaliera estraibile, una grande comodità per eventuali ispezioni nell’area comandi.
Extractable pedal controls for easy inspection of control area.
EXTRACTABLE PEDAL CONTROLS
Page 4
DATI TECNICI
- TECHNICAL DATA
autocentrante
capacità di bloccaggio interno
capacità di bloccaggio esterno
diametro massimo pneumatico
larghezza massima pneumatico
coppia di rotazione
coppia di rotazione versione DV
velocità di rotazione
velocità di rotazione versione DV
altezza da terra
stallonatore
tipologia
apertura massima
forza paletta
appoggio
utensile
campo di lavoro
palo
bloccaggio torretta
alimentazione - power supply
turntable
inside clamping capacity
outside clamping capacity
maximum tyre diameter
maximum tyre width
rotation torque
DV version rotation torque
rotation speed
DV version rotation speed
height above the ground
bead breaker
type
maximum opening
shoe force
support
tool
working range
column
head clamping
13” ÷ 25”
11” ÷ 22”
1100 mm (43”)
305 mm (12”)
1200 Nm
1300 Nm
8 rpm
6 ÷ 15 rpm
665 mm
braccio fisso -
320 mm
15.500 N
fisso - fixed
8” ÷ 24”
ribaltamento pneumatico
pneumatico
- pneumatic
fixed arm
- pneumatic tilting
Code DPCG001016A - 06/2022
preavviso. The manufacturer reserves the right to modify the features of its products at any time.
Fotografie, caratteristiche ed i dati tecnici non sono vincolanti, possono subire modifiche senza
elettrica 3ph
elettrica 1ph
elettrica 1ph versione DV
pressione di esercizio
peso max
x4
x4
DOTAZIONE -
x10
x5
electrical 3ph
electrical 1ph
electrical 1ph DV version
operating pressure
maximum weight
EQUIPMENT
ACCESSORI CONSIGLIATI
RECOMMENDED ACCESSORIES
Per ottimizzare le operazioni di lavoro su pneumatici RFT o ribassati,
l’abbinamento con un helper dei tanti a catalogo è consigliato.
To optimise the operations on RFT or low profile tyres, it is recommended
to use one of the many helpers available on catalogue.
801258650
Kit quattro adattatori ruote moto da 15” a 23”
Kit of four motorcycle wheel adapters
from 15” to 23”
230/400 V - 0,75 kW
110/230 V - 0,75 kW
230 V - 0,75 kW
10 bar
235 kg
1730 mm
NEXION SPA -
801263517
Kit quattro adattatori ruote da 8” a 24”
Kit of four wheel adapters from 8” to 24”
www.corghi.com - info@corghi.com
1060 mm
1570 mm
Per aiutare il pianeta ottimizzando il consumo di carta, i nostri cataloghi sono consultabili
sul sito www.corghi.com. Una stampa responsabile aiuta a preservare l’ambiente.
To protect the planet and reduce paper usage, our catalogues are viewable online at the
website www.corghi.com. Printing responsibly contributes to saving the environment.
