Corelite ADE141891 Installation Manual

Page 1

INS #

ADE141891

Installation Instructions – Junction Box Interface (Connection at Ceiling) Pendant Pipe Mounting PP-_-JB Instructions d’installation – Montage sur tuyau suspendu PP-_-JB de l’interface de la boîte de jonction (connexion au plafond) Instrucciones de instalación de la interfaz de la caja de derivación (conexión en el techo) Montaje de tubo de suspensión PP-_-JB

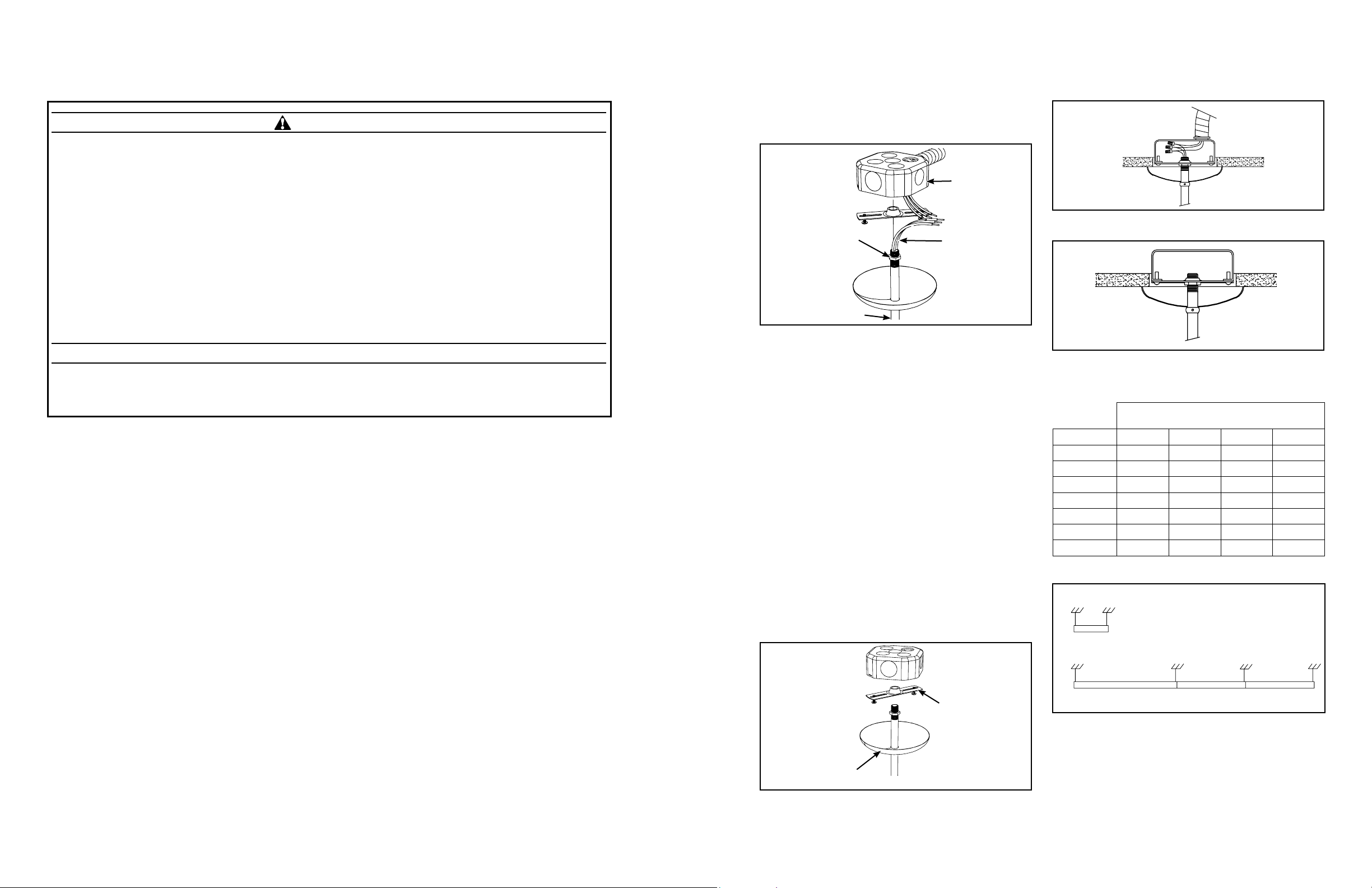

Page 2

WARNING

IMPORTANT SAFETY INFORMATION - READ, FOLLOW, AND SAVE ALL SAFETY AND INSTALLATION



Before starting any work ensure that all sources of power are turned OFF. All w ork must meet local/national electrical codes and be performed by a certiﬁed electrician.



Follow product label information and instructions before installing ﬁxture. Retain installation instructions for fut ure reference.



Risk of ﬁre, electrical shock, cuts and or other casualty hazards. This product must be inst alled in accordance with the applicable installation code by a person familiar with the constr uction and operation of the product and the hazards involved. Cooper Lighting Solutions assumes no responsibility for claims brought about by impr oper or careless installation or handling of this product.



Risk of burn. Disconnect power and allow ﬁxture to cool before changing bulb or handling ﬁxture.



Replace lamp only with correct wattage and type of lamp marked on label. DO NOT exceed the maximum watt age listed on the ﬁxture label.



To prevent wiring damage or abrasion, do not expose wiring to edges of sheet metal or any sharp objects.

INSTRUCTIONS.

NOTICE

If supply Note: Not

wires

are located within 3 inches of driver/ballast, use wire rated for at least 90°C (194°F).

all option available. Please consult your Cooper Lighting Solutions representative for availability.

Specification and dimension

subject to change without notice.

Installation Instructions – Junction Box Interface (Connection at Ceiling) Pendant Pipe Mounting PP-_-JBInstallation Instructions – Junction Box Interface (Connection at Ceiling) Pendant Pipe Mounting PP-_-JB

INSTALLATION

Mount Details

4” Octagonal Box to Structure (By Others)

1/4 IPS Nut

1/2” Pendant

Figure 1.

Power

Connection at Ceiling

1. Layout mounting locations.

2. Ensure that power feed is at the UL end of the fixture.

Power feed: to be installed to local/national electrical codes by a Certified Electrician.

3. Secure junction boxes to structure.

4. Secure crossbar to junction box.

5. Attach pendant to crossbar using 1/4” IPS lock nut. (Figure1.)

6. Feed wires through pendant to allow access in junction box and connect wires ensuring all connections are properly matched.

7. Slide canopy up pendant and tighten set screw.

ote:N Nominal ID for 1/4 IPS = 9.5 mm, 0.375 in. ote:N Power wires can run through any pendant. (Refer to

local/national electrical codes).

ote:N Contact Corelite for connecting power at a joint for

Navigator II.

Pendant Wire (By Others)

Figure 3.

Figure 4.

Power (2-D)

Non-Power (2-D)

Mounts Locations

Distances are Equal to Fixture Length Plus or

Fixture Family DIM “A” DIM “B” DIM “C” DIM “D”

Class A - 1 1/8” - 1 1/8” 0” 0”

Radius - 1 1/8” - 1 1/8” 0” 0”

Iridum - 1 1/8” - 1 1/8” 0” 0”

Stellar - 2 3/8” - 2 3/8” 0” 0”

RZL - 2 3/8” - 2 3/8” 0” 0”

Minigator - 1 1/8" - 1 1/8” 0” 0”

Navigator II + 5/8” - 5/16” 0” + 15/16”

Single Fixture

DIM “A“

Minus Dimensions Below

Installation Instructions – Junction Box Interface (Connection at Ceiling) Pendant Pipe Mounting PP-_-JB

ADE141891 www.cooperlighting.com

Figure 2.

5’’ Canopy W/Slip Ring

Non-Power

Sample Row

DIM “B“

Crossbar

Installation Instructions – Junction Box Interface (Connection at Ceiling) Pendant Pipe Mounting PP-_-JB

ADE141891 www.cooperlighting.com

*For continuous rows see joining sheet

Figure 5.

Mounts Locations

DIM “C“ DIM “D“

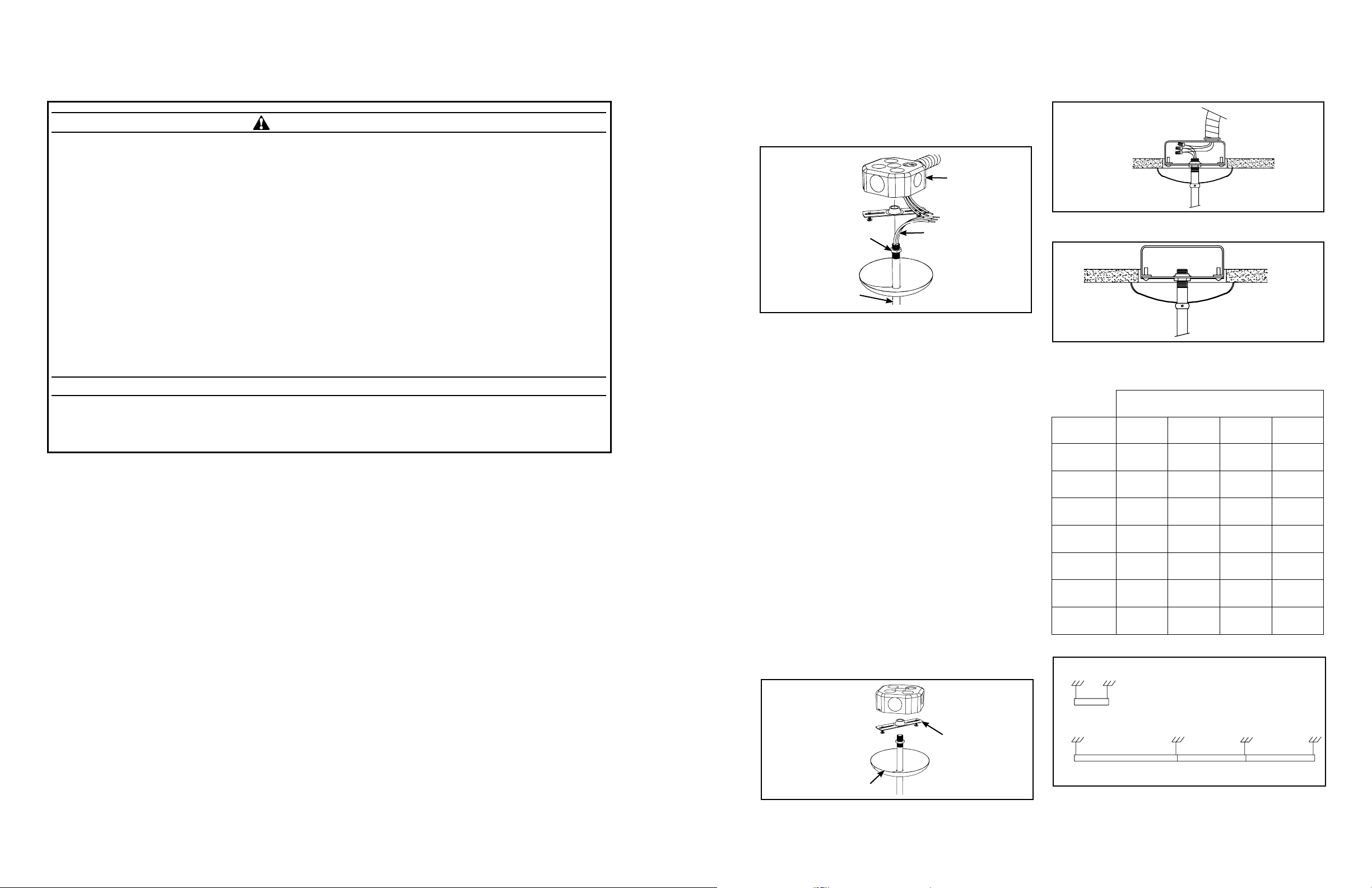

Page 3

Instructions d'installation – Montage sur tuyau suspendu PP-_-JB de l'interface de la boîte de jonction (connexion au plafond)

AVERTISSEMENT

INFORMATIONS IMPORTANTES SUR LA SÉCURITÉ - LISEZ, SUIVEZ ET CONSERVEZ TOUTES LES CONSIGNES DE



Avant de commencer toute opération, assurez-vous que toutes les sources d'alimentation sont hors tension. T outes les tâches effectuées doivent être conformes aux codes de l'électricité locaux et nationaux et doiv ent être accomplies par un électricien autorisé.



Suivez les informations qui se trouvent sur l'étiquette du produit ainsi que les instructions avant d'inst aller le luminaire. Conservez les instructions d'installation pour consultation ultérieure.



Risques d'incendie, de décharge électrique, de coupures et autres dangers de blessure. Ce produit doit être inst allé conformément au code d'installation applicable par une personne à l'aise avec la construction et le f onctionnement du produit et av ec les dangers que cela implique. Cooper Lighting Solutions n'assume aucune responsabilité pour les

réclamations causées par l'installation ou la manipulation incorrecte ou négligente de ce produit.



Risque de brûlures. Débranchez l'alimentation électrique et laissez refroidir le luminaire av ant de le manipuler ou de changer l'ampoule.



Remplacez l'ampoule seulement avec le bon type et la bonne puissance d'ampoule, tel qu'indiqué sur l'étiquet te. NE dépassez PAS la puissance maximale indiquée sur l'étiquette du luminaire.



Aﬁn d'éviter les dommages ou l'abrasion des câblages, ne les exposez pas aux bords de feuilles de métal ou de tout autre objet tranchant.

SÉCURITÉ ET LES INSTRUCTIONS D'INSTALLATION.

AVIS

Si les fils d’alimentation sont situés à moins de 76,2 mm (3 po) du pilote/ballast, utilisez un fil classifié pour tolérer un minimum de 90°C (194°F).

Remarque: Les options ne sont pas toutes offertes. Veuillez consulter votre représentant Cooper Lighting Solutions

pour la disponibilité. Les spécifications et

dimensions sont indiquées sous réserve de modifications.

Instructions d'installation – Montage sur tuyau suspendu PP-_-JB de l'interface de la boîte de jonction

(connexion au plafond)

INSTALLATION

Détails de montage

Boîte octogonale de 10cm (4po) à la structure (non fournie)

Écrou IPS 6,3 mm (1/4 po)

Système suspendu de 12,7 mm (1/2 po)

Figure 1.

Alimentation

Fil du système suspendu (non fourni)

Connexion au plafond

1. Disposition des emplacements de montage.

2. Assurez-vous que l'alimentation électrique est à l'extrémité UL du luminaire.

Alimentation électrique: à installer selon les codes locaux/nationaux d'électricité par un électricien autorisé.

3. Fixez les boîtes de jonction à la structure.

4. Fixez la barre transversale à la boîte de jonction.

5. Fixez le système suspendu à la barre transversale à l'aide du contre-écrou IPS 6,3 mm (1/4 po). (Figure1.)

6. Acheminez les fils à travers le système suspendu pour permettre l'accès à la boîte de jonction et raccordez les fils en vous assurant que toutes les connexions correspondent.

7. Faites glisser la monture vers le haut et serrez la vis d'ajustement.

emarque:R ID nominale pour IPS 1/4 = 9,5 mm (0,375 po) emarque:R Les câbles d'alimentation peuvent passer par

n'importe quel luminaire suspendu. (Reportez-vous aux codes locaux/nationaux d'électricité.).

emarque:R Communiquez avec Corelite pour la connexion

de l'alimentation à un joint pour Navigator II.

Figure 3.

Figure 4.

Emplacement des supports

Gamme de luminaires

Minigator

Navigator II

Luminaire unique

Alimentation (2-D)

Sans alimentation (2-D)

luminaire plus ou moins les dimensions ci-dessous

Class A

Radius

Iridum

Stellar

RZL

Les distances sont égales à la longueur du

DIM “A” DIM “B” DIM “C” DIM “D”

- 2,86 cm (1 1/8 po)

- 6,03 cm (2 3/8 po)

- 2,86 cm (1 1/8 po)

+ 1,59cm

(5/8po)

- 2,86 cm (1 1/8 po)

- 6,03 cm (2 3/8 po)

- 2,86 cm (1 1/8 po)

- 0,80 cm (5/16 po)

0 cm/po 0 cm/po

0 cm/po

+ 2,38 cm (15/16 po)

Instructions d'installation – Montage sur tuyau suspendu PP-_-JB de l'interface de la boîte de jonction (connexion au plafond)

ADE141891 www.cooperlighting.com

Pavillon de 12,7 cm (5 po) avec bague collectrice

Figure 2.

Sans alimentation

Instructions d'installation – Montage sur tuyau suspendu PP-_-JB de l'interface de la boîte de jonction (connexion au plafond)

Barre transversale

ADE141891 www.cooperlighting.com

DIM “A”

Rangée exemple

DIM “B“ DIM “C“ DIM “D“

*Pour des rangées continues, voir la fiche ci-jointe.

Figure 5.

Emplacement des supports

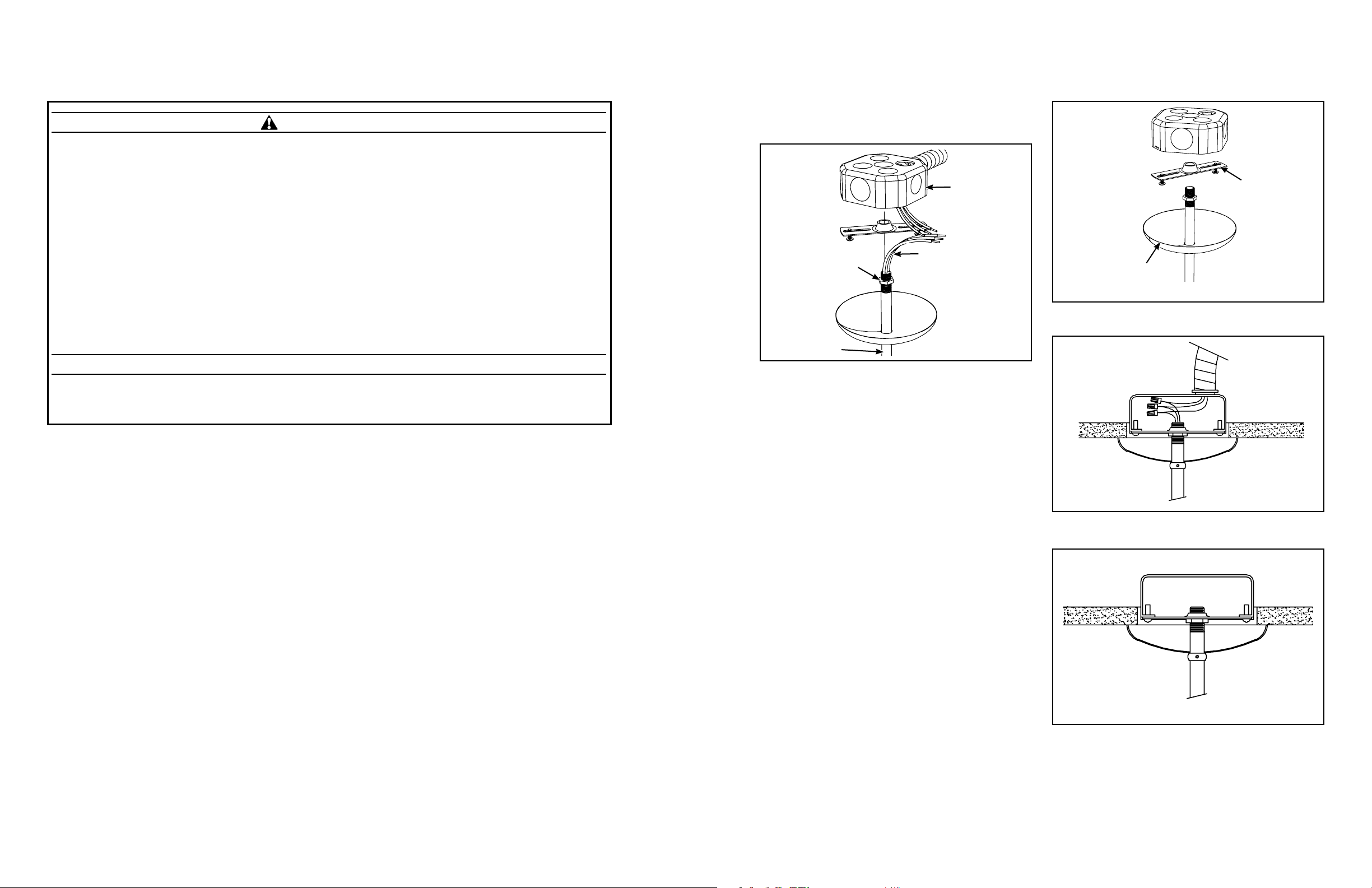

Page 4

Instrucciones de instalación de la interfaz de la caja de derivación (conexión en el techo) Montaje de tubo de suspensión PP-_-JB

ADVERTENCIA

INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD: LEA, SIGA Y GUARDE TODAS LAS INSTRUCCIONES DE



Antes de comenzar los trabajos, veriﬁque que estén desconectadas todas las fuentes de alimentación. T odos l os trabajos deben cumplir con los códigos eléctricos locales/nacionales y los debe realizar un electricista certiﬁcado.



Siga la información y las instrucciones en la etiqueta del producto antes de instalar la luminaria. Conserv e las instrucciones de instalación para referencia futura.



Riesgo de inﬂamabilidad, descarga eléctrica, cortes y otros riesgos de muerte. Una persona con conocimientos sobre la

construcción y el funcionamiento del producto y los riesgos implicados debe instalar este producto de conf ormidad con el código de inst alación aplicable. Cooper Lighting Solutions no se responsabiliza por los reclamos presentados respecto

de la instalación y la manipulación inapropiadas o negligentes de este producto.



Riesgo de quemaduras. Desconecte la aliment ación y deje que la luminaria se enfríe antes de cambiar la bombilla o manipular la luminaria.



Coloque nuevamente la lámpara con el vataje correcto y el tipo de lámpara que se indica en la etiqueta. NO ex ceda el vataje máximo que se indica en la etiqueta de la luminaria.



Para evitar abrasiones o daños en el cableado, no exponga los cables a bordes de chapa o cualquier otro objeto ﬁloso.

INSTALACIÓN Y SEGURIDAD.

AVISO

Si los cables de alimentación se encuentran a 3" (76,2 mm) del balasto, utilice cables aptos para al menos 90°C (194°F). Nota: No todas las opciones están disponibles. Consulte la disponibilidad con su Representante de Cooper Lighting

Solutions. Las especificaciones y las dimensiones están sujetas a cambios sin previo aviso.

Instrucciones de instalación de la interfaz de la caja de derivación (conexión en el techo) Montaje de tubo

de suspensión PP-_-JB

INSTALACIÓN

Detalles de montaje

Caja octogonal de 4" (101,60 mm) a la estructura (de otras marcas)

Tuerca de 1/4 IPS

Tubo de suspensión de 1/2" (12,70 mm)

Figura 1.

Alimentación

Cable de suspensión (de otras marcas)

Conexión en el techo

1. Ubicaciones de montaje en la disposición.

2. Verifique que la alimentación eléctrica se encuentre en el extremo UL de la luminaria.

Alimentación eléctrica: a ser instalada según los códigos eléctricos locales/nacionales por un Electricista Certificado.

3. Asegure las cajas de derivación a la estructura.

4. Sujete la barra cruzada a la caja de derivación.

5. Sujete el tubo de suspensión a la barra cruzada usando la tuerca de sujeción de 1/4" IPS. (Figura 1.)

6. Pase los cables a través del tubo de suspensión para que accedan a la caja de derivación y conecte los cables, asegurándose de que todas las conexiones coincidan correctamente.

7. Deslice la cubierta de protección hacia arriba sobre el tubo de suspensión y ajuste el tornillo de sujeción.

ota:N DI nominal para 1/4 IPS = 9,5 mm, 0,375 pulg. ota:N Pueden pasarse los cables de alimentación a través

de cualquiera de los tubos de suspensión. (Remítase a los códigos eléctricos nacionales/locales.)

ota:N Contacte a Corelite para obtener información sobre

la conexión de la alimentación en una unión para la Navigator II.

Cubierta de protección de 5" (127 mm) c/ anillo deslizante

Figura 2.

Figura 3.

Figura 4.

Sin alimentación

Alimentación (2-D)

Sin alimentación (2-D)

Barra cruzada

Instrucciones de instalación de la interfaz de la caja de derivación (conexión en el techo) Montaje de tubo de suspensión PP-_-JB

ADE141891 www.cooperlighting.com

Instrucciones de instalación de la

interfaz de la caja de derivación (conexión en el techo) Montaje de tubo de suspensión PP-_-JB

ADE141891 www.cooperlighting.com

Page 5

Cooper Lighting Solutions is

a registered trademark. All trademarks are property of their respective owners.

Cooper Lighting Solutions est une marque déposée. Toutes les marques de commerce sont la propriété de leurs propriétaires respectifs.

Cooper Lighting Solutions es una marca comercial registrada. Todas las marcas comerciales son propiedad de sus respectivos propietarios.

Ubicaciones de montaje

Las distancias son equivalentes a la longitud de la

luminaria más o menos las siguientes dimensiones

Grupo de

luminaria

Clase A

Radius

Iridium

Stellar

RZL

Minigator

Navigator II

DIM "A" DIM “B“ DIM “C“ DIM “D“

-1 1/8”

(-28,57 mm)

-1 1/8”

(-28,57 mm)

-1 1/8”

(-28,57 mm)

-2 3/8"

(60,32 mm)

-2 3/8"

(60,32 mm)

-1 1/8”

(-28,57 mm)

+5/8"

(+15,87 mm)

-1 1/8”

(-28,57 mm)

-1 1/8”

(-28,57 mm)

-1 1/8”

(-28,57 mm)

-2 3/8"

(60,32 mm)

-2 3/8"

(60,32 mm)

-1 1/8”

(-28,57 mm)

-5/16"

(-7,93 mm)

0” 0”

0”

+15/16"

(23,81 mm)

Luminaria individual

DIM "A"

Riel de ejemplo

DIM “B“

DIM “C“ DIM “D“

*Para rieles continuos, consultar la hoja sobre uniones

Figura 5.

Ubicaciones de montaje

Warranties and Limitation of Liability

Please refer to www.cooperlighting.com for our terms and conditions.

Garanties et restrictions de responsabilité

Veuillez consulter le site www.cooperlighting.com pour obtenir les conditions générales.

Garantías y Limitación de Responsabilidad

Visite www.cooperlighting.com para conocer nuestros términos y condiciones.

Cooper Lighting Solutions

18001 East Aurora, CO 80011

www.cooperlighting.com

Colfax Avenue
