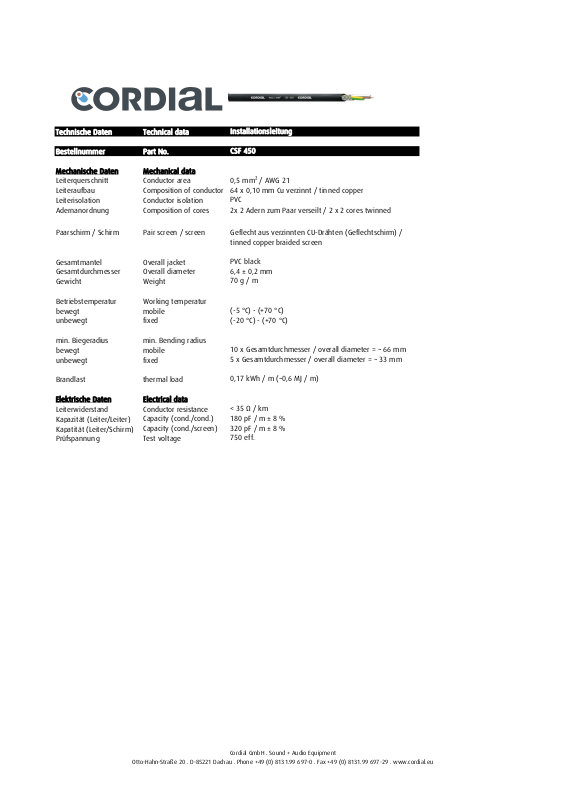

CORDIAL CSF 450 CSF 450.pdf

Technische Daten

Technical data

Installationsleitung

Bestellnummer

Part No.

CSF 450

Mechanische Daten

Mechanical data

Leiterquerschnitt

Conductor area

0,5 mm² / AWG 21

Leiteraufbau

Composition of conductor

64 x 0,10 mm Cu verzinnt / tinned copper

Leiterisolation

Conductor isolation

PVC

Adernanordnung Composition of cores 2x 2 Adern zum Paar verseilt / 2 x 2 cores twinned

Gesamtmantel

Overall jacket

PVC black

Gesamtdurchmesser

Overall diameter

6,4 ± 0,2 mm

Gewicht

Weight

70 g / m

Betriebstemperatur

Working temperatur

bewegt

mobile

(-5 °C) - (+70 °C)

unbewegt

fixed

(-20 °C) - (+70 °C)

min. Biegeradius

min. Bending radius

bewegt

mobile

10 x Gesamtdurchmesser / overall diameter = ~ 66 mm

unbewegt

fixed

5 x Gesamtdurchmesser / overall diameter = ~ 33 mm

Brandlast

thermal load

0,17 kWh / m (~0,6 MJ / m)

Elektrische Daten

Electrical data

Leiterwiderstand

Conductor resistance

< 35 Ω / km

Kapazität (Leiter/Leiter)

Capacity (cond./cond.)

180 pF / m ± 8 %

Kapatität (Leiter/Schirm)

Capacity (cond./screen)

320 pF / m ± 8 %

Prüfspannung

Test voltage

750 eff.

Paarschirm / Schirm Pair screen / screen

Geflecht aus verzinnten CU-Drähten (Geflechtschirm) /
tinned copper braided screen
