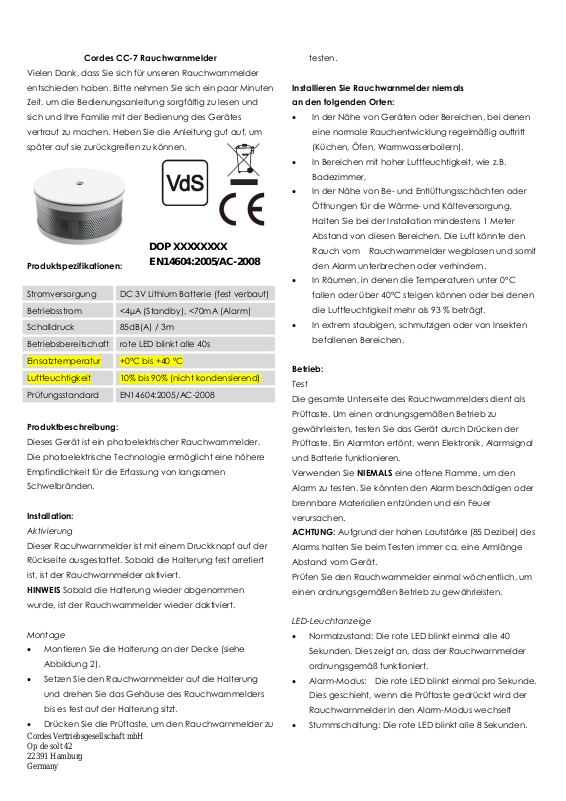

Cordes CC-7 Rauchwarnmelder
Vielen Dank, dass Sie sich für unseren Rauchwarnmelder
entschieden haben. Bitte nehmen Sie sich ein paar Minuten
Zeit, um die Bedienungsanleitung sorgfältig zu lesen und
sich und Ihre Familie mit der Bedienung des Gerätes
vertraut zu machen. Heben Sie die Anleitung gut auf, um
später auf sie zurückgreifen zu können.
Produktspezifikationen:
Produktbeschreibung:
Dieses Gerät ist ein photoelektrischer Rauchwarnmelder.
Die photoelektrische Technologie ermöglicht eine höhere
Empfindlichkeit für die Erfassung von langsamen
Schwelbränden.
Installation:
Aktivierung
Dieser Racuhwarnmelder ist mit einem Druckknopf auf der
Rückseite ausgestattet. Sobald die Halterung fest arretiert
ist, ist der Rauchwarnmelder aktiviert.
HINWEIS Sobald die Halterung wieder abgenommen
wurde, ist der Rauchwarnmelder wieder daktiviert.
Montage
• Montieren Sie die Halterung an der Decke (siehe
Abbildung 2).
• Setzen Sie den Rauchwarnmelder auf die Halterung
und drehen Sie das Gehäuse des Rauchwarnmelders
bis es fest auf der Halterung sitzt.
• Drücken Sie die Prüftaste, um den Rauchwarnmelder zu
testen.
Installieren Sie Rauchwarnmelder niemals
an den folgenden Orten:
• In der Nähe von Geräten oder Bereichen, bei denen
eine normale Rauchentwicklung regelmäßig auftritt
(Küchen, Öfen, Warmwasserboilern).
• In Bereichen mit hoher Luftfeuchtigkeit, wie z.B.
Badezimmer,
• In der Nähe von Be- und Entlüftungsschächten oder
Öffnungen für die Wärme- und Kälteversorgung.
Halten Sie bei der Installation mindestens 1 Meter
Abstand von diesen Bereichen. Die Luft könnte den
Rauch vom Rauchwarnmelder wegblasen und somit
den Alarm unterbrechen oder verhindern.
• In Räumen, in denen die Temperaturen unter 0°C
fallen oder über 40°C steigen können oder bei denen
die Luftfeuchtigkeit mehr als 93 % beträgt.
• In extrem staubigen, schmutzigen oder von Insekten
befallenen Bereichen.
Betrieb:
Test
Die gesamte Unterseite des Rauchwarnmelders dient als
Prüftaste. Um einen ordnungsgemäßen Betrieb zu
gewährleisten, testen Sie das Gerät durch Drücken der
Prüftaste. Ein Alarmton ertönt, wenn Elektronik, Alarmsignal
und Batterie funktionieren.
Verwenden Sie NIEMALS eine offene Flamme, um den
Alarm zu testen. Sie könnten den Alarm beschädigen oder
brennbare Materialien entzünden und ein Feuer
verursachen.
ACHTUNG: Aufgrund der hohen Lautstärke (85 Dezibel) des
Alarms halten Sie beim Testen immer ca. eine Armlänge
Abstand vom Gerät.
Prüfen Sie den Rauchwarnmelder einmal wöchentlich, um
einen ordnungsgemäßen Betrieb zu gewährleisten.
LED-Leuchtanzeige
• Normalzustand: Die rote LED blinkt einmal alle 40
Sekunden. Dies zeigt an, dass der Rauchwarnmelder
ordnungsgemäß funktioniert.
• Alarm-Modus: Die rote LED blinkt einmal pro Sekunde.
Dies geschieht, wenn die Prüftaste gedrückt wird der
Rauchwarnmelder in den Alarm-Modus wechselt
• Stummschaltung: Die rote LED blinkt alle 8 Sekunden.
Stromversorgung
DC 3V Lithium Batterie (fest verbaut)
Betriebsstrom
<4µA (Standby), <70mA (Alarm)
Schalldruck
85dB(A) / 3m
Betriebsbereitschaft
rote LED blinkt alle 40s
Einsatztemperatur
+0°C bis +40 °C
Luftfeuchtigkeit
10% bis 90% (nicht kondensierend)
Prüfungsstandard
EN14604:2005/AC-2008
DOP XXXXXXXX
EN14604:2005/AC-2008
Page 2
Cordes Vertriebsgesellschaft mbH
Op de solt 42
22391 Hamburg
Germany
Dies zeigt an, dass sich der Rauchwarnmelder im
Stummschalt-/(Hush)-Modus befindet.
Stummschaltung des Alarms (Stummschaltmodus)
• Wird ein Fehlalarm ausgelöst, drücken Sie die Prüftaste
des Rauchwarnmelders, um das Alarmsignal für
ca. 10 Minuten stumm zu schalten. Die rote LED blinkt
alle 8 Sekunden, um zu signalisieren, dass sich der Alarm
des Rauchwarnmelders im Stummschaltmodus
befindet.
• Die Stummschaltfunktion sollte nur dann verwendet
werden, wenn der Auslöser für den Fehlalarm, wie z.B.
Rauch vom Kochen, bekannt ist.
• Der Rauchwarnmelder wird nach ca. 10 Minuten
automatisch zurückgesetzt. Falls nach diesem Zeitraum
immer noch Rauchpartikel vorhanden sind, wird der
Alarm erneut ertönen.
• Die Stummschaltung des Alarms (Stummschaltmodus)
kann wiederholt betätigt werden, bis die Luft gereinigt
und vom Auslöser des Alarms befreit wurde.
ACHTUNG: Bei extremer Rauchentwicklung wird die
Stummschaltfunktion deaktiviert.
Wartung, Reinigung & Batteriezustand:
• Neben den wöchentlichen Tests ist eine regelmäßige
Reinigung erforderlich, um Staub, Schmutz und
Ablagerungen zu entfernen.
• Verwenden Sie einen Staubsauger mit einer weichen
Bürste. Saugen Sie alle Seiten und Abdeckungen des
Rauchwarnmelders ab.
• Unter normalen Bedingungen hält die Batterie bis zu 10
Jahren
• Wenn die Batteriekapazität erschöpft ist ertönt alle 40
Sekunden ein „Piep“-Ton. Sie sollten den Rauchmelder
schnellstmöglich ersetzen.
• Nach dem ersten Batteriewarnsignal, ist der Melder
noch immer mindestens 30 Tage voll funktionsfähig.
WARNUNG: Die Batterie ist versiegelt in den Melder
eingebaut. Sie ist nicht austauschbar.
Verhalten im Brandfall:
1. Keine Panik! Bleiben Sie ruhig!
2. Verlassen Sie das Gebäude so schnell wie möglich.
Berühren Sie Türen, um zu fühlen, ob sie heiß sind, bevor
Sie sie öffnen. Nutzen Sie, falls notwendig, einen
alternativen Ausgang. Kriechen Sie den Fußboden
entlang und verschwenden Sie keine Zeit mit dem
Einsammeln von Wertgegenständen.
3. Wenn sie den Brandort verlassen haben, rufen Sie sofort
die Feuerwehr.
4. Gehen Sie auf keinen Fall in das brennende Gebäude
zurück. Warten Sie auf die Ankunft der Feuerwehr.
Hinweis: Diese Richtlinien werden Sie im Brandfall
unterstützen. Dennoch sollten Sie das Brandrisiko reduzieren,
indem Sie Brandschutzvorschriften einüben und gefährliche
Situationen vermeiden.
Empfohlene Montageorte:
• In jedem Schlaf- und Kinderzimmer
• In Fluren und Treppenhäusern (in jeder Etage)
• Keller und Dachboden
• In Räumen mit elektrischen Geräten
• Wohn- und Arbeitszimmer
Worauf Sie bei der Montage achten sollten:
• Rauch, Hitze und Verbrennungsprodukte steigen zur
Decke auf und verbreiten sich dann horizontal.
Installieren Sie den Rauchwarnmelder daher in
herkömmlichen Wohnungen an der Decke in der
Raummitte.
• Falls der Melder nicht in der Mitte der Zimmerdecke
installiert werden kann, sollten Sie bei der Montage des
Rauchwarnmelders einen Abstand von mindestens
50 cm zu den Ecken und der Wand einhalten.
• Wenn die Länge von Zimmer oder Flur mehr als 10 m
beträgt, sollten mehrere Rauchwarnmelder im Flur
installiert werden.
• Wenn Wände oder Decken abgeschrägt sind, muss der
Rauchwarnmelder mindestens 50 cm entfernt vom
höchsten Punkt von Wand oder Decke im Raum
installiert werden (siehe Abbildung 1).
Leistungserklärung:
Dieser Rauchwarnmelder befindet sich mit den
grundlegenden Anforderungen und den anderen
relevanten Vorschriften der Richtlinie
EN14604:2005/AC-2008 in Übereinstimmung.
Die Leistungserklärung ist abforderbar unter
www.cordes-rauchmelder.de
Entsorgungshinweis:
Altgeräte gehören nicht in den Hausmüll! Entsorgen Sie das
Page 3
Cordes Vertriebsgesellschaft mbH
Op de solt 42
22391 Hamburg
Germany
Gerät gemäß der Elektro- und Elektronik Altgeräte EG
Richtlinie 2002/96/EC – WEEE (Waste Electrical and
Electronic Equipment). Bei Rückfragen wenden Sie sich an
die für die Entsorgung zuständige kommunale Behörde.
Informationen zu Rücknahmestellen für Ihre Altgeräte
erhalten Sie z.B. bei der örtlichen Gemeinde- bzw.
Stadtverwaltung, den örtlichen
Müllentsorgungsunternehmen oder bei Ihrem Händler.

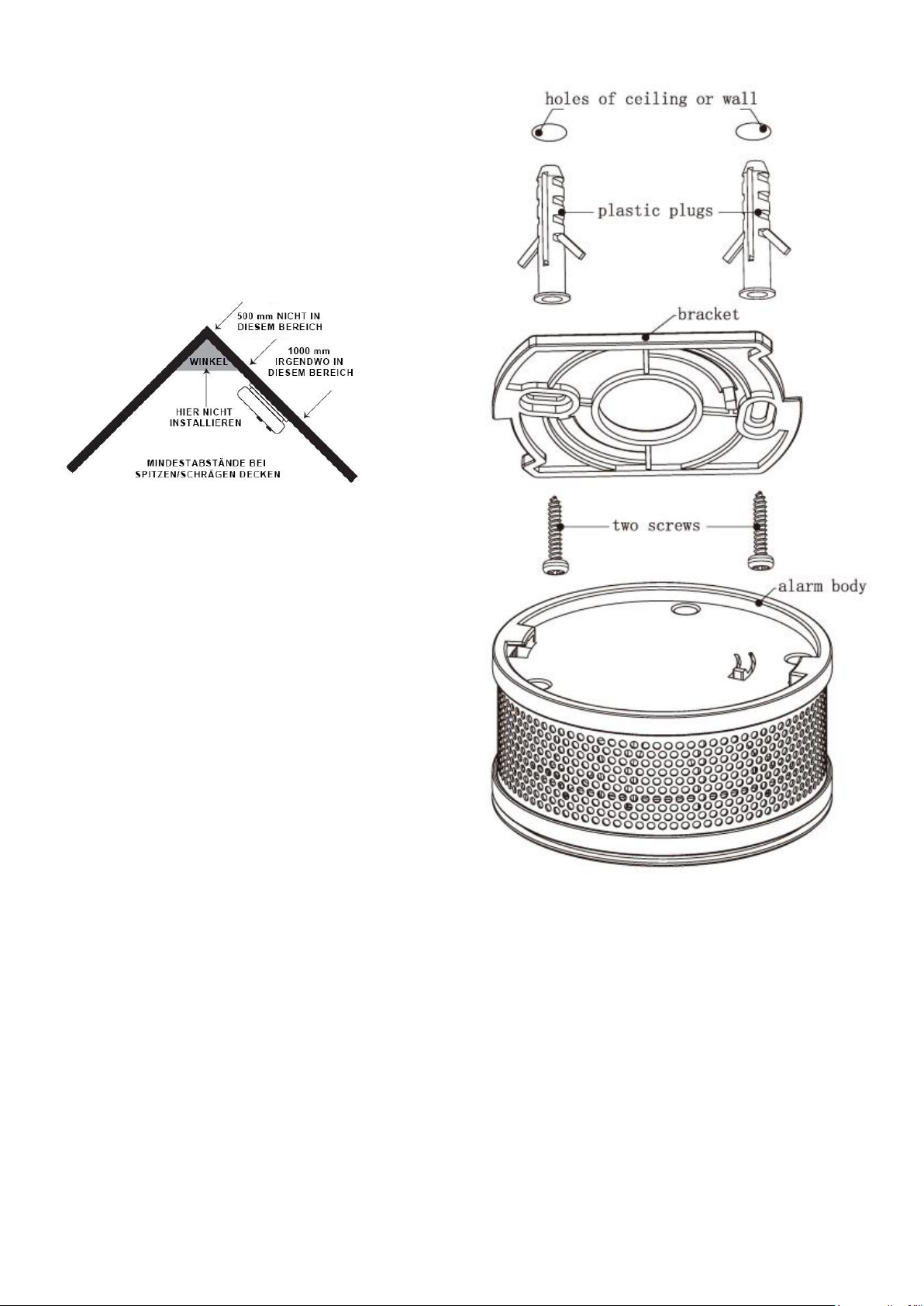

Abbildung 1
Abbildung 2
