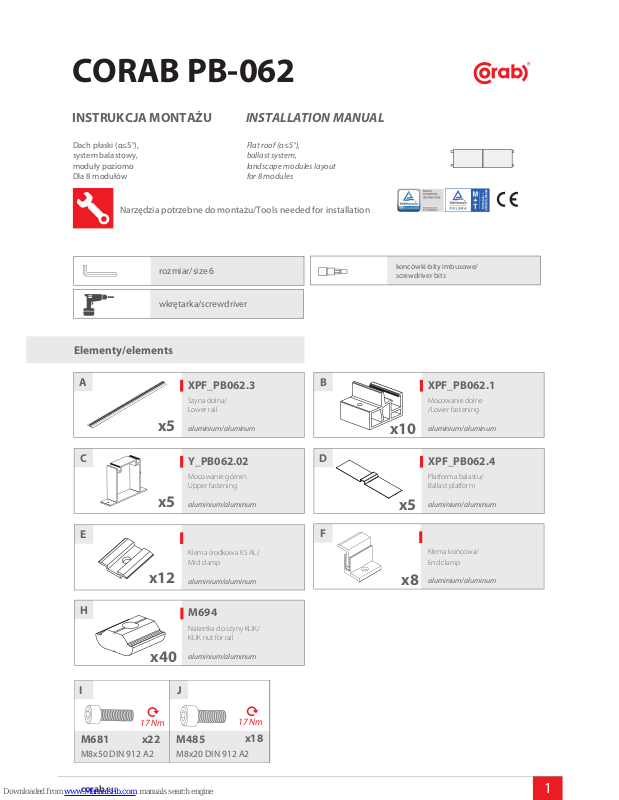

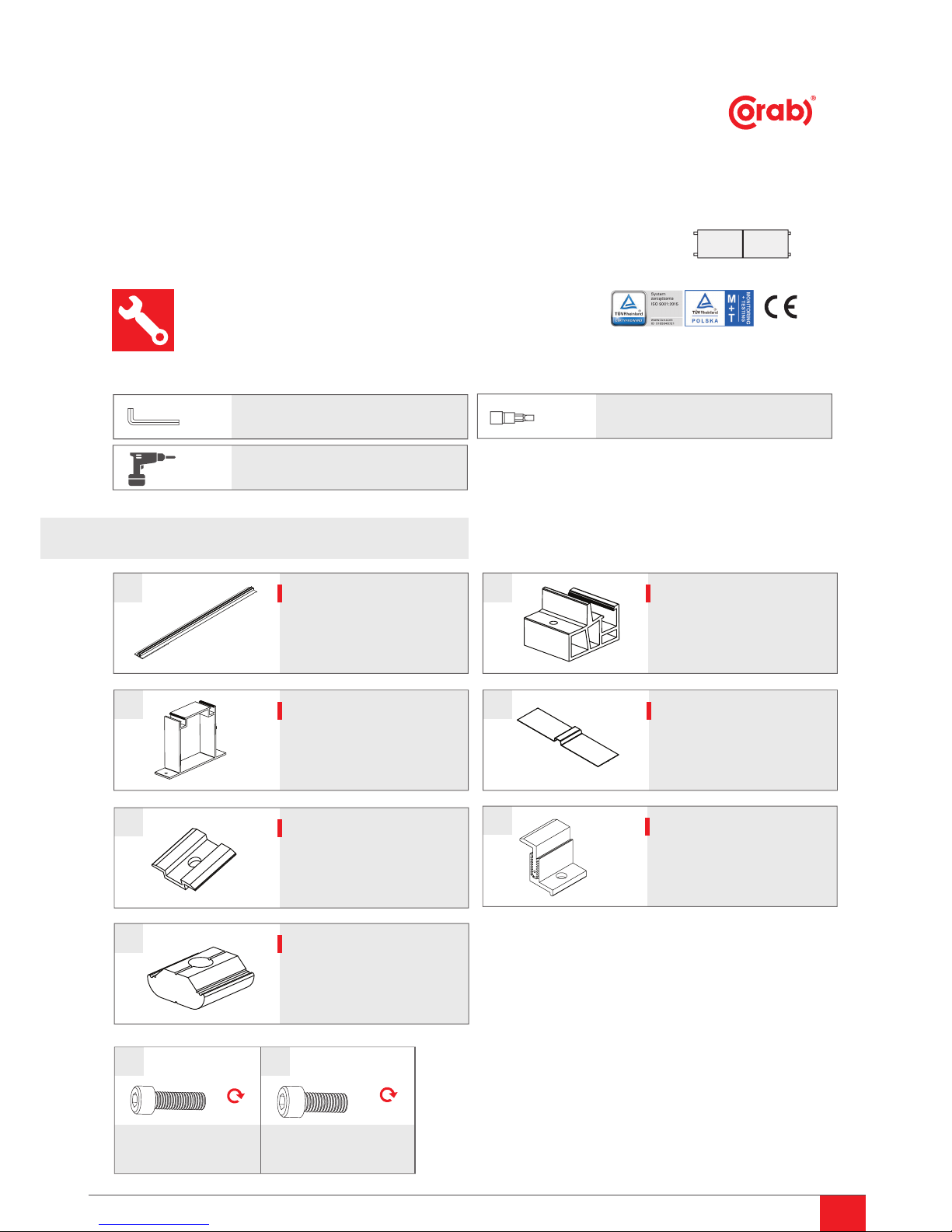

Page 1
1
corab.eu
Elementy/elements
rozmiar/size 6
wkrętarka/screwdriver
koncówki-bity imbusowe/
screwdriver bits
M8x50 DIN 912 A2
M681 x22
M8x20 DIN 912 A2
M485
x18
I J
17 Nm
17 Nm
Narzędzia potrzebne do montażu/Tools needed for installation
INSTRUKCJA MONTAŻU INSTALLATION MANUAL
CORAB PB-062
Flat roof (α≤5°),
ballast system,
landscape modules layout
for 8 modules
Dach płaski (α≤5°),
system balastowy,
moduły poziomo
Dla 8 modułów
XPF_PB062.3
Szyna dolna/
Lower rail
aluminium/aluminum
x5
A
Y_PB062.02
Mocowanie górne\
Upper fastening
aluminium/aluminum
C
XPF_PB062.4
Platforma balastu/
Ballast platform
aluminium/aluminum
x5
D
x8
F
Klema końcowa/
End clamp
aluminium/aluminum
Klema środkowa KS AL/
Mid clamp
aluminium/aluminum
x12
E
M694
Nakretka do szyny KLIK/
KLIK nut for rail
aluminium/aluminum
x40
H
x5
XPF_PB062.1
Mocowanie dolne
/Lower fastening
aluminium/aluminum
x10
B

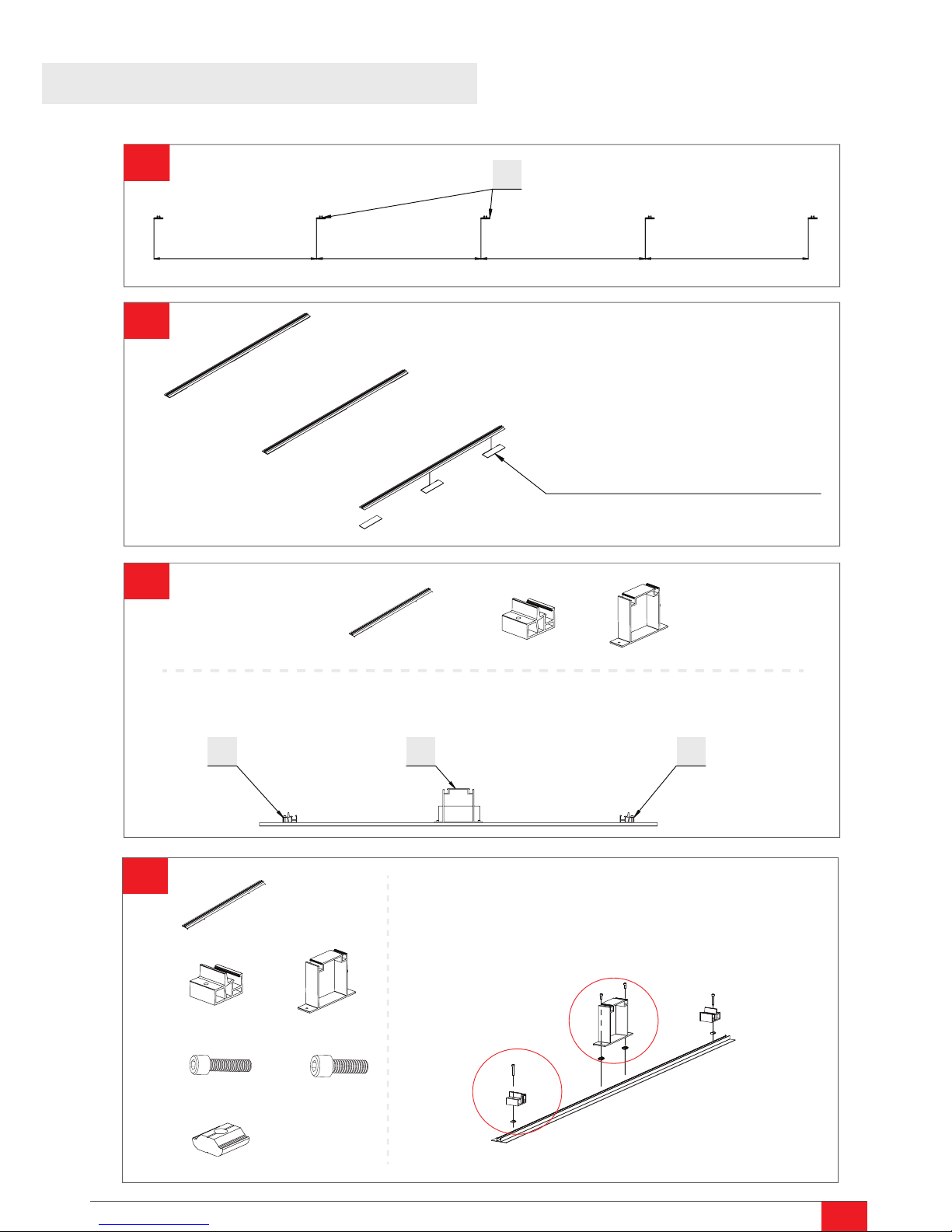

Page 2
B
B
+
A
C
3
Montaż/Installation
2
corab.eu
1
2
dł. panela+20mm (klema końcowa stała)
dł. panela +30mm(klema końcowa regul.)
Length of a panel+20mm (permanent end clamp))
Length of a panel +30mm(adjustable end clamp.)
dł.panela +20mm
Length of a panel +20mm
dł.panela +20mm
Length of a panel +20mm
dł. panela+20mm (klema końcowa stała)
dł. panela+30mm (klema końcowa regul.)
Length of a panel+20mm (permanent end clamp))
Length of a panel +30mm(adjustable end clamp.)
Podkładka okrywowa np. Regupol Resist
lub taśma EPDM
Cover pads for example Regupol Resist
Or EPDM tape
B
A
+
4
C
B
+
C
H
A
I J
[5]
[6]

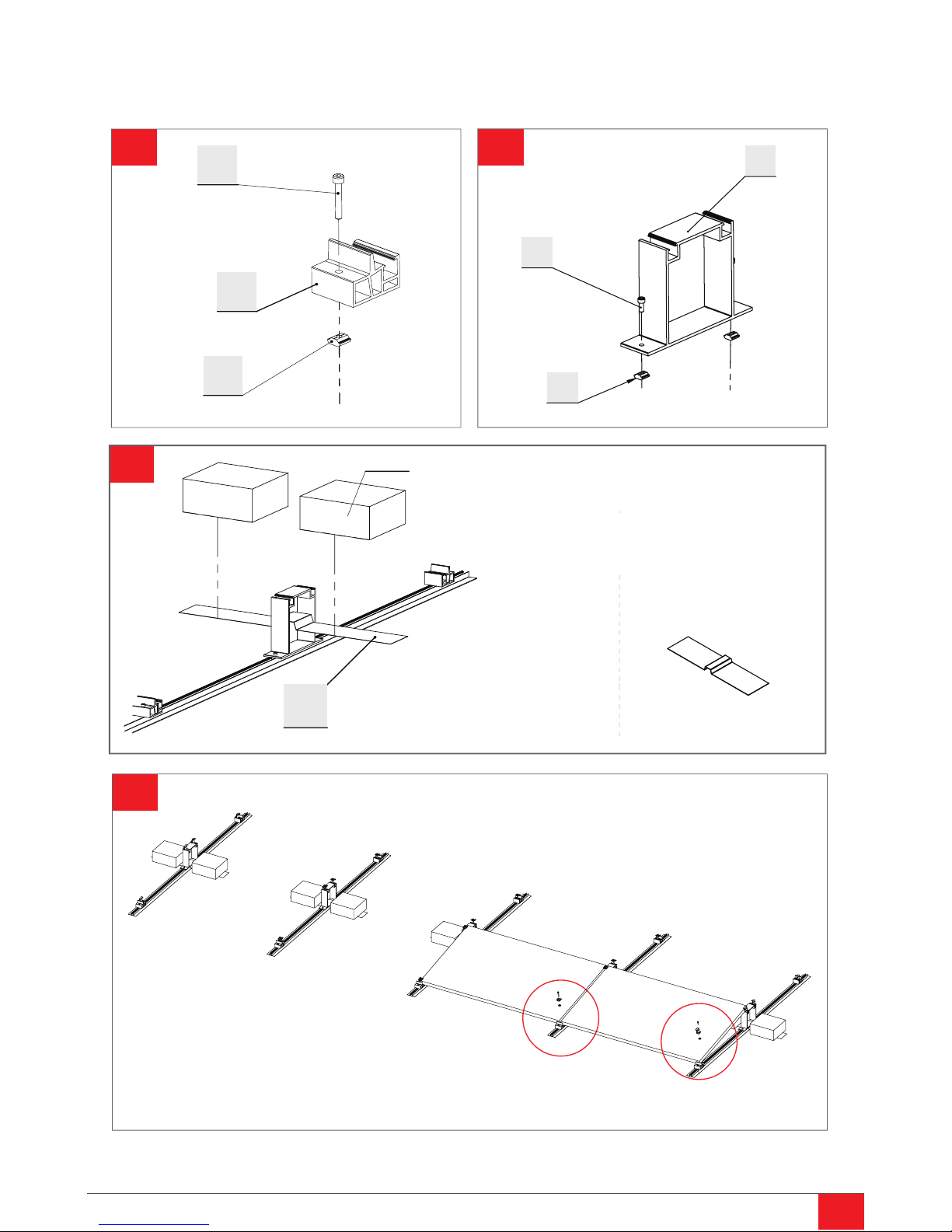

Page 3
8
3
corab.eu
[9]
[10]
D
7
D
H
C
H
B
I
5
6
J
Balast - 56 kg/na 2 moduły (np. betonowy bloczek o
wymiarach 120x250x380mm)/
Ballast - 56 kg per two modules (e.g. concrete block with dimensions
of 120x250x380mm).

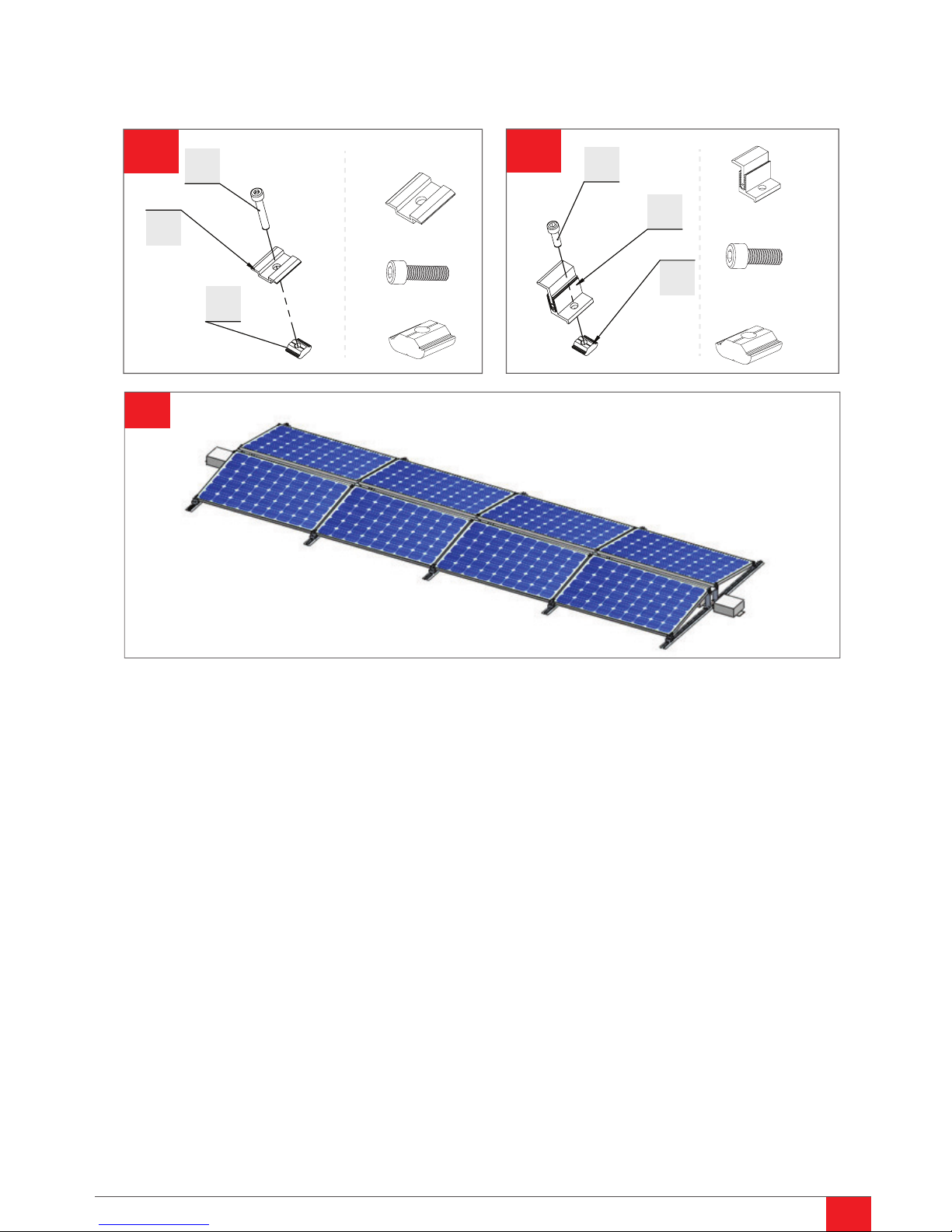

Page 4
11
H
J
E
9
3
corab.eu
I
H
F
10
E
I
H
F
J
H

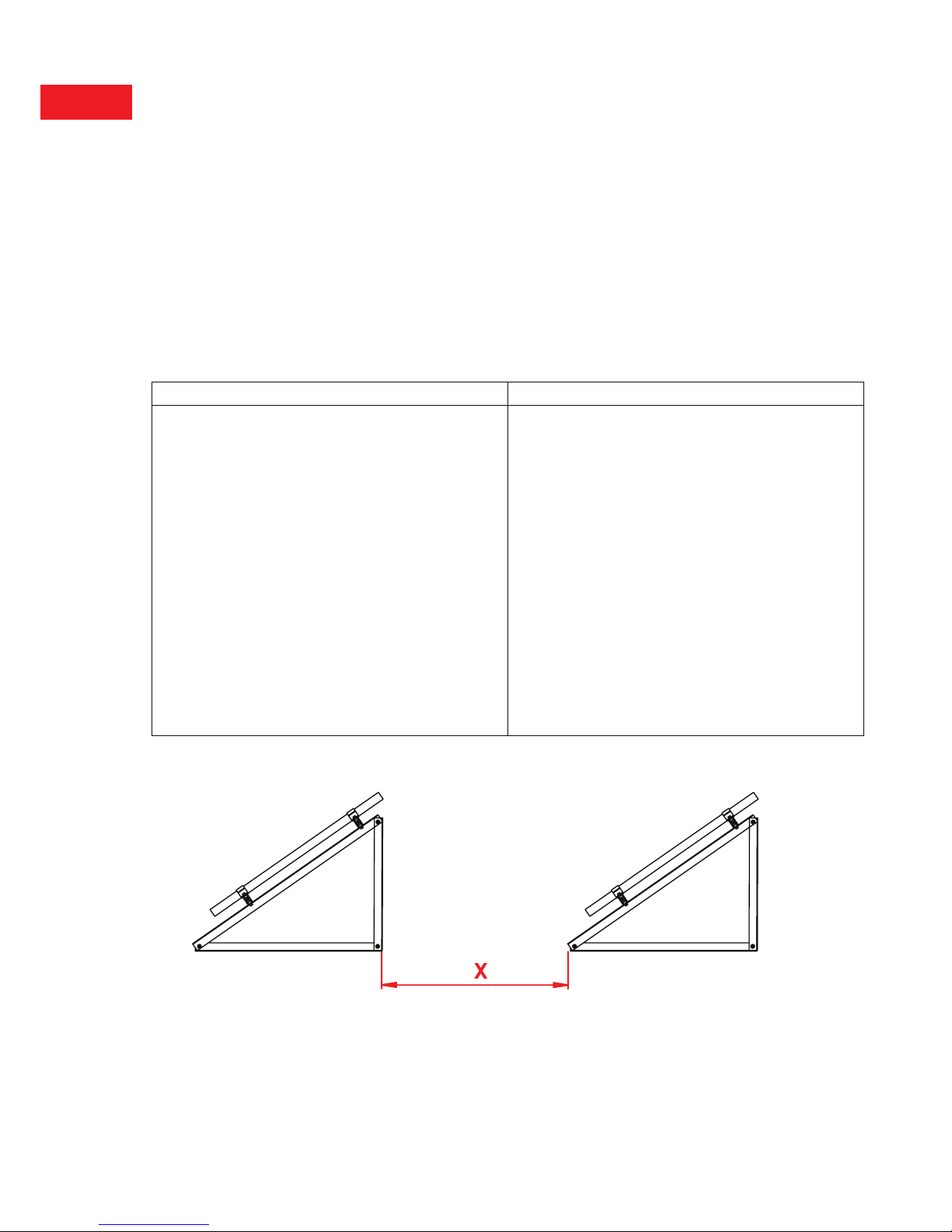

Page 5
Aneks: Minimalne odległości pomiędzy stelażami konstrukcji CORAB/
Annex: Minimal rates between the frames of the CORAB construction
Założnia/assumptions:
moduł/module: 1000x1670mm
kąt nachylenia dachu/roof inclination angle: 0°
panels deviated from the south orientation: max. +/- 10 degrees
PI-017 - 1,7 m, 15° pion/vertical
PI-027 - 2,8 m, 25° pion/vertical
PI-037 - 3,76 m, 35° pion/vertical
PI-018 - 1,02 m, 15° poziom/horizontal
PI-028 - 1,66 m, 25° poziom/horizontal
PI-038 - 2,25 m, 35° poziom/horizontal
PB-017 - 1,7 m, 15° pion/vertical
PB-027 - 2,8 m, 25° pion/vertical
PB-037 - 3,76 m, 35° pion/vertical
PB-018 - 1,02 m, 15° poziom/horizontal
PB-028 - 1,66 m, 25° poziom/horizontal
PB-038 - 2,25 m, 35° poziom/horizontal
PB-064 - 0,68 m, 10° AERO
PB-068 - 1,02 m, 15° AERO
X
Inwazyjny/screwed system Balastowy/ballast
