Instruction Manual/Directives/Instrucciones
Questions?/ Questions / ¿Preguntas?/ 1-800-334-6871 www.eaton.com/lighting

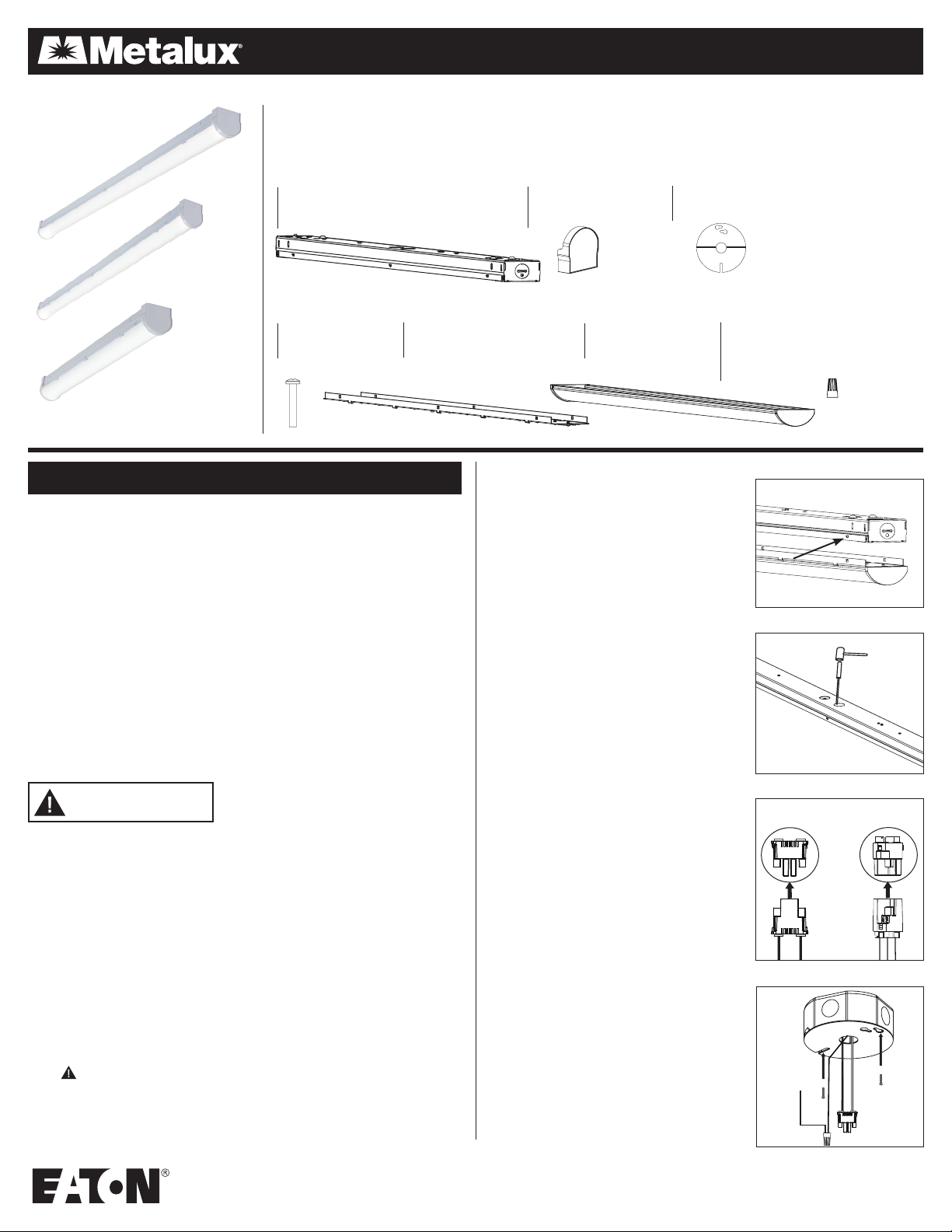

PACKAGING CONTENTS /CONTENU DE L’EMBALLAGE/CONTENIDO DEL PAQUETE
A. (1) Fixture channel
(1) Canal du luminaire
(1) Canal de la luminaria
D. JBOX
(2) Mounting screws
(2) Vis de montage
(2) Tornillos de montaje
E. (1 or 2) Channel cover with LED’s
(1 or 2) Couvercle du canal
avec DEL
(1 or 2) Cubierta del canal
con luces LED
SLSTP Family
ENGLISH
ITEMS REQUIRED
Purchase separately
• Stud mount (2) 1 1/2 in. long #8 or larger wood screws and a #10 flat washer
• Drywall mount (2) 3 in. long 3/16” or larger diameter toggle bolt and #10 flat washer
(if joist cannot be located)
• Phillips screwdriver
• Flat head screwdriver
• Pliers
• Hammer
• Safety glasses
• Ladder
IMPORTANT SAFETY INSTRUCTIONS
When using product, basic precautions should always be followed, including the following:
• Read and follow these instructions.
• Heed all warnings, including below warnings AND those included on product.
• Save these instructions and warnings.
WARNING
• Risk of fire/electric shock.
• Ground fixture to avoid potential electric shock.
• Turn off the power at fuse or circuit breaker box before installation and maintenance.
• Edges may cut. Handle with care.
CAUTION
• Connect fixture to power source noted on product identification label. Any
other connection voids the warranty.
• Fixture should be installed by persons with experience wiring or by a qualified
electrician. The electrical system, and the method of electrically connecting the fixture
to it, must be in accordance with the National Electrical Code and local building codes.
• This device complies with Part 15 of the FCC Rules. Operation is subject to the
following two conditions: (1) This device may not cause harmful interference, and (2)
this device must accept any interference received, including interference that may cause
undesired operation.
WARNING: FCC Regulations state that any unauthorized changes or
modifications to this equipment not expressly approved by the manufacturer
could void the user’s authorization to operate this equipment.
B. (2) Decorative end caps
(2) Embouts décoratifs
(2) Tapas decorativas
F. (1) Lens assembly
(1)
Ensemble de la lentille
(1) Unidad de la lente
C. (1) Junction box cover plate
(1) Plaque de recouvrement de la boîte de jonction
(1) Placa de cubierta de la caja de derivación
G. (3) Push in connectors or wire nuts
(3) Conectores a presión o tuercas
para cables
(3) Emboîtez les connecteurs ou les
serre-fils
INSTALLATION INSTRUCTIONS
Note: This product is intended for either single
mount or continuous row applications.
1. Turn off the power at the main fuse/breaker box.
Carefully open carton, remove fixture and end caps
from carton.
2. Remove lens by squeezing lens at each channel
cover tab.
3. To remove the channel cover with LED’s from main
channel body squeeze beneath the embossed
locking tabs and lift the channel cover. Do this for
all locking tab locations (Fig. 1). Place channel
cover in a safe location.
4. Remove appropriate knockout(s) for power
supply wiring.
5. Your fixture may come with a quick disconnect or
push in connector (see Fig. 3). If supplied with quick
disconnect, pull out the half with no wires attached.
6. Prepare the supply wires.
NOTE: Connectors may vary from those shown.
A. Wiring must comply with all applicable electrical
codes.
B. Strip wire to 3/8” (9, 5 mm).
C. Grip black supply wire firmly and push conductor
into port marked with black circle or letter “B”
on the connector (Fig. 4).
D. Grip white supply wire firmly and push conductor
into port with white circle or letter “W” on the
connector (Fig. 4).
E. If using two port connector connect ground wire
using supplied wire nut (G). If using three port
connector grip ground wire firmly and push into
port with green circle on the connector.
F.
If using push-in connector, attach black supply
wire to black wire, and white supply wire to
white wire. Follow step E for ground connection.
7. Attach junction box cover plate and pull connector
through junction box (Fig. 4).
Note: See row mounting section if row mounting
before continuing to step 7.
Two Port
Connector
Ground
Fig. 1
Fig. 2
Fig. 3
or
Fig. 4
Ground
Black
White
Three Port
Connector
1
Page 2

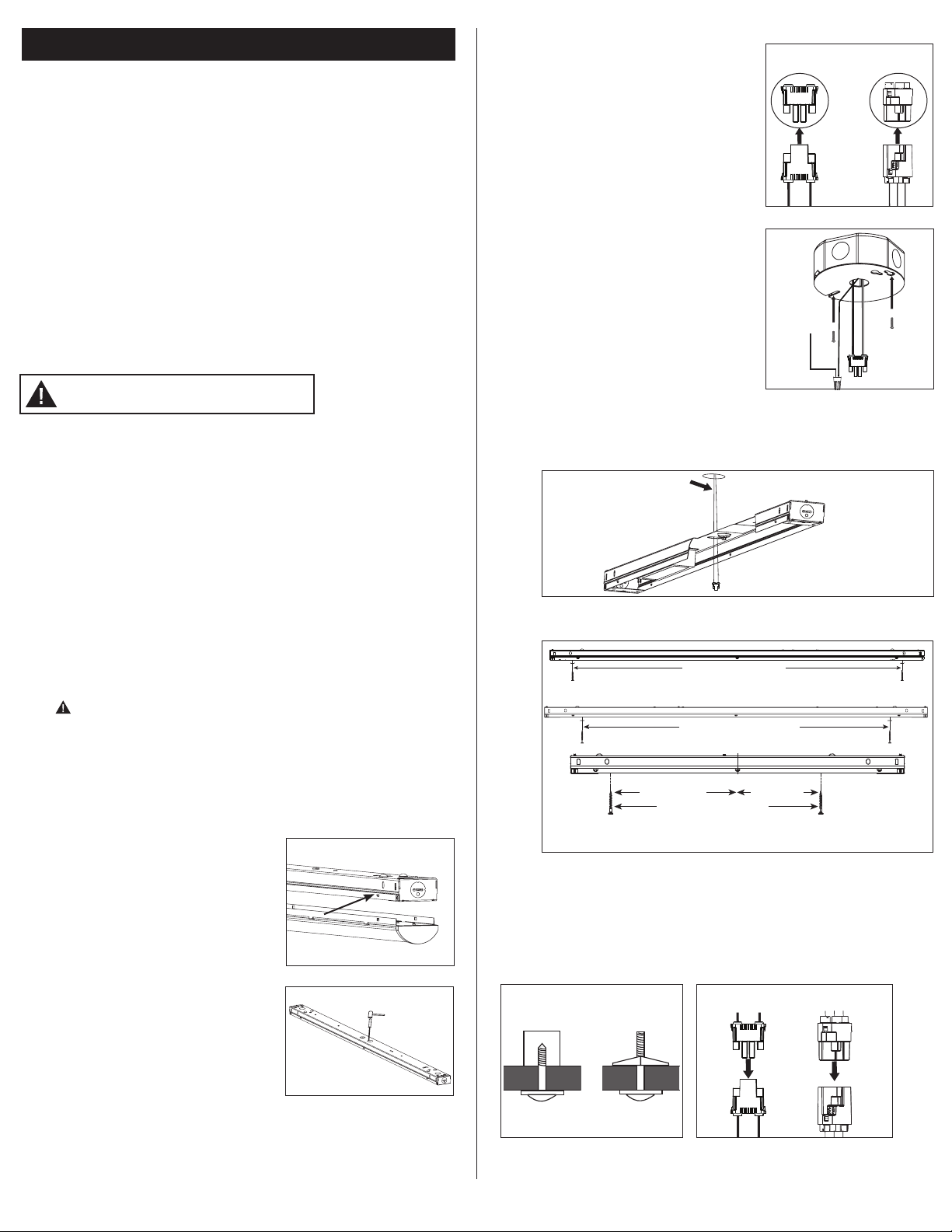

8. Locate power supply wires from the junction box and pull them through the knockout.
(Fig. 5).
Fig. 5
9. Attach main housing channel to ceiling or wall using #8 or larger diameter wood screws
plus #10 flat washer for stud mount or 3/16” diameter or larger toggle bolt plus #10 flat
washer for drywall mounting (see Fig. 6 & 7).
Note: 2’ fixture mounting hole pattern is not symmetric.
Fig. 6
11. Locate lead wires found on channel cover with LED and make connections to the
driver output wires and ground wire. Your fixture may come with push in connectors or
wire nuts. If using wire nuts simply twist wires together using wire nuts. If using push
in connectors firmly push wire leads into the connector attached to the driver output
leads. Connect the black or blue lead on the cover with the black or blue (LED -) lead on
the driver. Then, connect the red lead on the cover with the red lead on the driver. Lastly,
connect the green lead on the cover with the green ground lead on the housing channel.
(Fig. 9A, 9B,9C & 9D).
Note: Push in connectors may appear different than shown.
Note: For dimming see Installing Dimmer Instruction Section.
Fig. 10
76 in. (1930 mm)
8 ft. Striplight
37-3/16 in. (944 mm)
4 ft. Striplight
8 13/16 in.
(223.50 mm)
14 9/16 in. (370 mm)
Note: Mounting hole pattern
not symmetric
Fig. 7
Joist Mount
Drywall
2 ft. Striplight
5 3/4 in.
(146.50 mm)
Two Port
Connector
Fig. 8
Three Port
Connector
10. Connect quick disconnect by pushing ends together (Fig. 8) or by inserting supply wires
into correct push-in connector (see step 5F).
Fig. 9A
Fig. 9B
Use Large
Hole Only
12. Tuck all excess supply wire, connectors, and the quick disconnect back into the main
channel housing.
13. Re-attach the Channel cover with LED’s back to the housing channel by sliding
the channel cover with LED’s holes onto the locking tabs on the main housing channel
(Fig. 10)
14. Reinstall lens by squeezing lens and locking them onto channel cover tabs. Be sure lens
engages tabs on both channels. Remove protective film from the lens.
15. Optional: Attach decorative end caps by placing the end cap’s locking tabs over the ends
of the fixture and sliding towards the center of the fixture until both the locking tabs snap
into end cap holes on main housing (Fig. 11A & 11B).
Note: Decorative end caps cannot be placed between two fixtures which have been
row mounted together. For row mounting, decorative end caps can only be placed on
far ends of fixture.
End Cap
Hole
Fig. 11B
Locking
Tabs
Fig. 11A
ROW MOUNTING
Connecting 2ft/4ft
1. For row mounting locate the metal end plate at the end of the fixture of the main channel
body. Remove screw from the metal endplate (Fig. 12). Repeat for adjacent fixture.
Fig. 12
Screw
Red
Red
Black
Blue
Fig. 9C
Green
Green
Green
Black
White
Grey
Violet
2. Squeeze the main channel housing to release the locking tabs on the metal end plate
and remove from main channel housing (Fig. 13). Repeat for adjacent fixture.
Fig. 9D
Blue
Red
Green
2
Page 3
Fig. 13

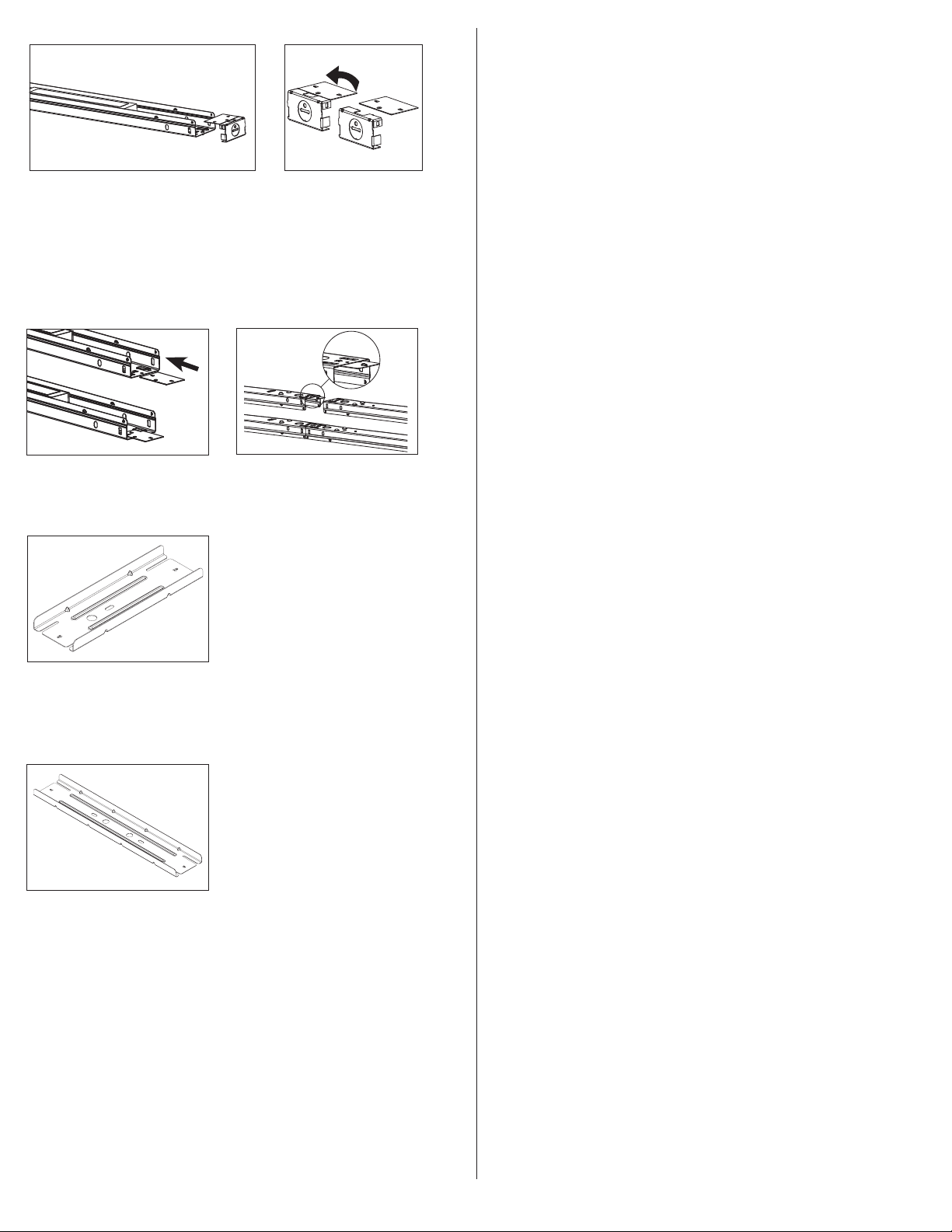

3. Using one of the metal end plates you removed, break away row mounting tab by bending
the end plate. A few bends may be required to completely break away the tab (Fig. 14A).
4. Insert mounting tab into the slots provided at the end of the main channel housing
(Fig. 14B). Ensure locking tabs are facing the locking tab hole provided in the main
housing body. Slide row mounting tab into slot until an audible click is heard (Fig. 14C).
5. Mount the first fixture with row mounting tab, then follow installation steps 7-12 above.
6. To install second fixture slide fixture over row mounting tab (Fig. 14C) and follow
installation steps 7-12.
Fig. 14B
Fig. 14A
Bend End Plate
Detached
Fig. 14C
Connecting 8ft
1. For connecting 8ft to 2ft or 4ft, use channel connector shown in (Fig. 15) and refer to
respective instruction sheet. (Connector sold separately).
2. For connecting 8ft to 8ft use channel connector shown in (Fig. 16) and refer to respective
instruction sheet. (Channel connector sold separately).
Fig. 15
SLSTPROW842
Fig. 16
(For a fixture containing (2) 120/277V Drivers)
• The dimming leads for each driver come connected together using a wire
termination.
• To add dimming capability, untwist wire termination for the violet positive dimming
leads which are both connected to the (DIM +) driver ports. Combine the positive
lead fromthe dimmer, and connect all three positive leads together using the wire
termination.
• Untwist wire termination for the gray negative dimming leads which are both
connected to the (DIM -) driver ports. Combine the negative lead from the dimmer,
and connect all three negative leads together using the wire termination.
(For a fixture containing (1) 120V Driver. Wire per dimmer manufacturer’s instructions)
• See www.eaton.com/lighting/brands/metalux/strips.html for a listing of dimmers that
are compatible with the SL/SLS series product.
5-YEAR LIMITED WARRANTY
THE FOLLOWING WARRANTY IS EXCLUSIVE AND IN LIEU OF ALL OTHER WARRANTIES,
WHETHER EXPRESS, IMPLIED OR STATUTORY INCLUDING, BUT NOT LIMITED TO, ANY
WARRANTY OF MERCHANTABILITY OR FITNESS FOR ANY PARTICULAR PURPOSE.
Eaton warrants to customers that, for a period of five years from the date of purchase, Eaton
products will be free from defects in materials and workmanship. The obligation of Eaton
under this warranty is expressly limited to the provision of replacement products. This
warranty is extended only to the original purchaser of the product. A purchaser’s receipt or
other proof of date of original purchase acceptable to Eaton. This is required before warranty
performance shall be rendered.
This warranty does not apply to Eaton products that have been altered or repaired or that
have been subjected to neglect, abuse, misuse or accident (including shipping damages). This
warranty does not apply to products not manufactured by Eaton which have been supplied,
installed, and/or used in conjunction with Eaton products. Damage to the product caused by
replacement bulbs or corrosion or discoloration of brass components are not covered by this
warranty.
LIMITATION OF LIABILITY:
IN NO EVENT SHALL EATON BE LIABLE FOR SPECIAL, INDIRECT, INCIDENTAL, OR
CONSEQUENTIAL DAMAGES (REGARDLESS OF THE FORM OF ACTION, WHETHER IN CONTRACT, STRICT LIABILITY, OR IN TORT INCLUDING NEGLIGENCE), NOR FOR LOST PROFITS;
NOR SHALL THE LIABILITY OF EATON FOR ANY CLAIMS OR DAMAGE ARISING OUT OF OR
CONNECTED WITH THESE TERMS OR THE MANUFACTURE, SALE, DELIVERY, USE, MAINTENANCE, REPAIR OR MODIFICATION OF EATON PRODUCTS, OR SUPPLY OF ANY REPLACEMENT
PARTS THEREFORE, EXCEED THE PURCHASE PRICE OF EATON PRODUCTS GIVING RISE TO A
CLAIM. NO LABOR CHARGES WILL BE ACCEPTED TO REMOVE OR INSTALL FIXTURES.
To obtain warranty service, please contact Eaton at 1-800-334-6871, press option 2 for
Customer Service, or via e-mail [email protected] and include the following
information:
• Name, address and telephone number
• Date and place of purchase
• Catalog and quantity purchase
• Detailed description of problem
All returned products must be accompanied by a Return Goods Authorization Number issued
by the Company and must be returned freight prepaid. Any product received without a
Return Goods Authorization Number from the Company will be refused.
Eaton is not responsible for merchandise damaged in transit. Repaired or replaced products
shall be subject to the terms of this warranty and are inspected when packed. Evident or
concealed damage that is made in transit should be reported at once to the carrier making
the delivery and a claim filed with them.
Reproductions of this document without prior written approval of Eaton are strictly prohibited.
For assistance, call 1-800-334-6871 or e-mail us at [email protected].
Printed in China
SLSTPROW88
INSTALLING DIMMER
(For a fixture containing (1) 120/277V Driver)
• Using wire termination provided on the dimming lead, combine positive lead
from the dimmer with positive lead (violet) from driver dimming port (DIM +).
• Combine negative lead from the dimmer with gray negative lead from driver (DIM -)
dimming port of the driver using the wire termination provided on gray dimming lead.
3
Page 4
FRANÇAIS
ARTICLES NÉCESSAIRES
(à acheter séparément)
• Tournevis cruciforme
• Tournevis à tête plate
• Pinces
• Marteau
• Lunettes de sécurité
• Echelle
• Montage sur placoplâtre (2) boulons à bascule de 7,6cm (3po) de long de diamètre
4,76mm (3/16po) ou plus et rondelle plate N°10 (si la solive est introuvable)
• Stud Mount (2) 1 1/2 po de long N ° 8 ou plus vis à bois. Et une rondelle plate # 10
Remarque : Ce produit est conçu pour être monté seul ou appliqué en rangées
continues.
IMPORTANTES INSTRUCTIONS DE SÉCURITÉ
• Lisez et suivez ces instructions.
• Respectez tous les avertissements, y compris les avertissements ci-dessous ET ceux
qui sont inscrits sur l’étiquette d’avertissement.
• Conservez ces instructions et ces avertissements.
AVERTISSEMENT
• Risque d’incendie/de choc électrique. Si vous n’êtes pas qualifié, consultez
un électricien.
• Fixez un fil de mise à la terre au luminaire pour éviter le risque de chocs électriques.
• Avant toute installation ou entretien, coupez l’électricité du panneau central de
disjoncteurs ou de fusibles.
• Les bords peuvent être coupants. Manipulez avec précaution.
CAUTION
• Raccordez le luminaire à une source d’alimentation électrique identifiée sur l’étiquette
sur produit. Tout autre raccordement annule la garantie.
• L’appareil d’éclairage doit être installé par un électricien ou une personne
chevronnée en câblage domestique. Le système électrique et la méthode de
connexion électrique de l’appareil d’éclairage doivent être conformes au Code
national de l’électricité et aux codes locaux du bâtiment.
• Ce dispositif est conforme à la section 15 des règlements de la FCC. Son
fonctionnement est assujetti aux deux conditions suivantes: 1)cet appareil ne
doit pas provoquer d’interférences nuisibles et 2)cet appareil doit accepter toutes
les interférences reçues, même celles qui pourraient provoquer un fonctionnement
indésirable.
AVERTISSEMENT : Les réglementations de la FCC mentionnent que toute
modification ou altération apportée à cet équipement n’étant pas expressément
approuvée par le fabricant peut annuler le droit de l’utilisateur à faire
fonctionner cet équipement.
A. Tout le câblage doit être conforme à tous les
codes d’électricité en vigueur.
B. Dénudez les fils sur une longueur de
9,5 mm (3/8 po).
C. Tenez fermement le fil d’alimentation noir et
poussez le conducteur dans le port marqué
d’un cercle noir ou la lettre «B» dans le
connecteur (Fig.4).
D. Tenez fermement le fil d’alimentation blanc et
poussez le conducteur dans le port marqué d’un
cercle blanc ou la lettre «W» sur le connecteur
(Fig.4).
E. Si vous utilisez un connecteur à deux ports,
raccordez le fil de mise à la terre en utilisant
le serre-fil fourni (G). Si vous utilisez un connecteur à trois ports, prenez le fil de mise à
la terre et enclenchez-le dans le port avec un
cercle vert du connecteur. (Fig. 3)
F. Si vous utilisez un connecteur enfichable, rac-
cordez le fil d’alimentation noir au fil noir et le fil
d’alimentation blanc au fil blanc. Suivez l’étape
E pour effectuer la mise à la terre.
7. Fixez la plaque de recouvrement de la boîte de
jonction et faites passer le connecteur à travers la
boîte de jonction (Fig. 4).
Remarque: Consultez la section sur le montage en
rangée si vous montez en rangée avant de passer à l’étape 7.
8. Localisez les fils d’alimentation partant de la boîte de jonction et tirez-les par la sortie
défonçable (Fig. 5).
Fig. 5
9. Fixez le boîtier du canal principal au plafond ou au mur à l’aide de vis à bois de diamètre
Fig. 6
1930mm (76 po)
2,44m (8pi) Rampe d’éclairage
944mm (37-3/16po)
1,22m (4pi) Rampe d’éclairage
Connecteur
à deux ports
Ground
Fig. 3
ou
Fig. 4
Ground
Conector de
dos puertos
Black
White
INSTRUCTIONS D’INSTALLATION
1. Mettez l’alimentation électrique hors tension
depuis la boîte de fusibles ou de disjoncteurs
principale. Ouvrez délicatement le carton, sortez
le luminaire et les embouts du carton.
2. Retirez la lentille en pressant chaque languette de
fixation du couvercle à profilé en U.
3. Retirez le couvercle à profilé en U à DEL du boitier
principal en pressant sous les languettes de verrouillage gaufrées puis soulevez le couvercle à
profilé en U. Répétez l’opération pour les 6 emplacements de languettes de verrouillage (Fig.1).
Déposez le couvercle à profilé en U dans un endroit
sûr.
4. Perforez les entrées défonçables nécessaires au
câblage de l’alimentation électrique.
5. Votre luminaire peut être équipé d’un manchon à
raccord rapide ou un connecteur enfichable (voir
Fig.3). Si le luminaire est équipé d’un manchon à
raccord rapide, tirez sur la partie n’ayant pas de fils.
6. Préparez les fils d’alimentation.
REMARQUE: Les connecteurs peuvent être différents de ceux montrés.
Fig. 1
Fig. 2
223,50mm
(8 13/16 po)
14 9/16 in. (370 mm)
Remarque: Des trous de
montage non symétrique
N°8 ou supérieur avec une rondelle plate N°10 pour un montage sur montant ou un
boulon à bascule de 4,76mm (3/16po) ou plus de diamètre et une rondelle plate N°10
pour un montage sur placoplâtre. L’espacement pour les supports de montage est de
94,4cm (37-3/16po) pour un luminaire de 1,22m (4 pi) ou de 36,9cm (14-9/16po) pour
un luminaire de 0,61m (2 pi) (Voir Fig.6 et 7).
Remarque: 2 ‘montage motif orifice de montage ne est pas symétrique.
Fig. 7
Solive
10. Raccordez le manchon en raccord rapide en poussant les extrimités ensemble (Fig.8)
ou en insérant les fils d’alimentation dans le bon connecteur enfichable (Fig. 8).
4
Drywall
146,50mm
(5 3/4 po)
Connecteur
à deux ports
0,61m (2pi) Rampe d’éclairage
Fig. 8
Conector de
dos puertos
Page 5
Fig. 9A
Utilisez un trou
large uniquement
Fig. 9B
Fig. 12
Vis
Fig. 9C
Rouge
Rouge
Noir
Bleu
Vert
Ver t
Vert
Noir
Blanc
Gris
11. Repérez les fils de tension situés sur le couvercle profilé avec DEL et effectuez les
branchements aux fils du circuit de sortie et de mise à la terre. Votre luminaire peut être
fourni avec des manchons à raccord rapide ou des capuchons de connexion. Si vous
utilisez des capuchons de connexion, entortillez simplement les fils entre eux en utilisant
les capuchons. Si vous utilisez des manchons à raccord rapide, enfoncez fermement
Fig. 10
Violet
Fig. 13
Fig. 14A
Pliage de la plaque
d’extrémité
Détaché
Fig. 9D
Bleu
Rouge
Ver t
ROW MOUNTING
Raccordement 0,6/1,2 m (2/4 pi)
1. Pour un montage en rangée, repérez la plaque d’extrémité métallique du luminaire et
du profilé principal. Retirez la vis de la plaque d’extrémité métallique (Fig.12). Répétez
l’opération pour le luminaire adjacent.
2. Appuyez sur le boitier à profilé en U principal pour libérer les languettes de verrouillage
Fig. 14B
Fig. 14C
les fils d’alimentation dans le manchon fixé aux fils d’alimentation du circuit de sortie.
Raccordez le fil noir ou bleu au couvercle avec le fil noir ou bleu (fil de DEL -) au circuit
de sortie. Raccordez ensuite le fil rouge du couvercle et le fil rouge du circuit de sortie.
Raccordez enfin le fil vert du couvercle avec le fil vert de mise à la terre au boitier.
(Fig.9A, 9B, 9C et 9D).
Remarque: les connecteurs à emboîtement peuvent être différents de ceux illustrés.
Remarque: Pour la gradation consultez la section Instructions pour l’installation du
gradateur.
12. Rassemblez tout le fil d’alimentation, les connecteurs et le manchon à raccord rapide et
insérez le tout dans le boitier principal à profilé en U.
13. Ré-attacher mécaniquement le plateau à DEL au boîtier du canal en faisant glisser les
trous du plateau à DEL sur les languettes de verrouillage sur le boîtier du canal principal
(Fig. 10)
14. Réinstallez la lentille en la pressant et l’insérant dans les languettes du couvercle à
profilé en U avec de la fixer en place. Assurez-vous que toutes les languettes sont bien
Trou de
l’embout
Fig. 11B
Languettes de
verrouillage
Fig. 11A
insérées dans les profilés en U. Retirez le film protecteur de la lentille.
15. Facultatif: Attachez les embouts décoratifs en plaçant les languettes de verrouillage
des embouts sur les extrémités du luminaire et en faisant glisser vers le centre du
luminaire jusqu’à ce que les deux languettes de verrouillage s’encliquètent dans les trous
des embouts sur le boîtier principal (Fig. 11A & 11B).
Remarque: Les embouts décoratifs ne peuvent être placés entre deux luminaires montés en rangée. Pour le montage en rangée, les embouts ne peuvent être posés qu’aux
extrémités du luminaire.
sur la plaque d’extrémité métallique et retirez la plaque d’extrémité métallique du boitier à
profilé en U principal (Fig.13). Répétez l’opération pour le luminaire adjacent.
3. En utilisant l’une des plaques d’extrémité métalliques que vous venez de retirer, détachez
la languette de montage en rangée en pliant la plaque d’extrémité. Quelques pliages
peuvent être nécessaires pour détacher complètement la languette (Fig. 14A).
4. Insérez la languette de montage dans les fentes situées à l’extrémité du boìtier du profilé
principal (Fig. 14B). Assurez-vous que les languettes de verrouillage font face au trou
de languettes de verrouillage se trouvant sur le corps du boitier principal. Faites glisser
la languette de montage en rangée dans la fente jusqu’à ce que vous entendiez
un clic (Fig. 14C).
5. Montez le premier luminaire avec la languette de montage en rangée en suivant les
étapes7 à 12 ci-dessus.
6. Pour installer le second luminaire, faites glisser le luminaire sur la languette de montage
en rangée (Fig. 14C) et suivez les étapes d’installation7 à 12 ci-dessus.
INSTALLATION DU GRADATEUR
Raccordement 2,4 m (8 pi)
1. Pour les raccordements de 2,4 à 0,6 ou 1,2 m (8, 2 ou 4 pi), utilisez le connecteur de
profilé illustré à la figure 15 et respectez les instructions du feuillet. (connecteur vendu
séparément).
2. Pour les raccordement de 2,4 à 2,4 m (8 à 8 pi), utilisez le connecteur de profilé illustré
à la figure 16 et respectez les instructions du feuillet. (connecteur de profilé vendu
séparément).
5
Fig. 15
Fig. 16
SLSTPROW842 SLSTPROW88
Page 6
INSTALLATION DU GRADATEUR
(Pour luminaire avec (1) circuit d’attaque 120/277V)
• Utilisez le raccord de fil fourni du fil du gradateur pour raccorder le fil positif du gradateur avec le fil positif (violet) du circuit de sortie du gradateur (DIM +).
• Raccordez le fil négatif du gradateur avec le fil négatif gris du circuit de sortie du
gradateur (DIM -) en utilisant le raccord de fil du fil gris du gradateur.
(Pour luminaire avec (2) circuits d’attaque 120/277V)
• Les fils conducteurs de gradateur pour chaque circuit d’attaque sont reliés ensemble
par une terminaison de fils.
• Pour ajouter une fonction de gradation, retirez la terminaison de fils pour les fils
conducteurs de gradateur positifs violets qui sont tous deux connectés aux ports
(DIM +) du circuit d’attaque. Combinez le fil conducteur positif du gradateur, et
connectez les trois fils conducteurs positifs ensemble à l’aide de la terminaison de fils.
• Retirez la terminaison de fils pour les fils conducteurs de gradateur négatifs gris
qui sont tous deux connectés aux ports (DIM -) du circuit d’attaque. Combinez le fil
conducteur négatif du gradateur, et connectez les trois fils conducteurs négatifs
ensemble à l’aide de la terminaison de fils.
(Pour luminaire avec (1) circuit d’attaque 120V. Câblez selon les instructions du
fabricant du gradateur)
• Consultez www.eaton.com/lighting/brands/metalux/strips.html pour une liste des
gradateurs compatibles avec le produit de série SLSTP.
• Ce dispositif est conforme à la section 15 des règlements de la FCC. Son
fonctionnement est assujetti aux deux conditions suivantes: 1)cet appareil ne
doit pas provoquer d’interférences nuisibles et 2)cet appareil doit accepter toutes
les interférences reçues, même celles qui pourraient provoquer un fonctionnement
indésirable.
AVERTISSEMENT : Les réglementations de la FCC mentionnent que toute
modification ou altération apportée à cet équipement n’étant pas expressément
approuvée par le fabricant peut annuler le droit de l’utilisateur à faire
fonctionner cet équipement.
GARANTIE LIMITÉE DE 5 ANS
LA PRÉSENTE GARANTIE CONSTITUE LA SEULE GARANTIE POUR CE PRODUIT ET PRÉVAUT
SUR TOUTE AUTRE GARANTIE, QU’ELLE SOIT EXPRESSE OU TACITE Y COMPRIS, SANS
TOUTEFOIS S’Y LIMITER, TOUTE GARANTIE DE QUALITÉ MARCHANDE ET POUR UN USAGE
PARTICULIER.
Eaton garantit à ses clients, pendant une période de cinq ans à compter de la date d’achat,
que ses produits Eaton sont exempts de tout défaut de matériaux et de fabrication. En vertu de
la présente garantie, l’obligation de Eaton se limite expressément à fournir des produits de
remplacement. La présente garantie n’est proposée qu’à l’acheteur initial du produit. Eaton
requiert un reçu ou autre preuve d’achat qu’elle jugera acceptable sur lequel est indiquée la
date de l’achat initial. Cette preuve d’achat est requise pour obtenir l’exécution de la garantie.
La garantie ne s’applique pas aux produits Eaton qui ont été modifiés ou réparés, ou qui ont
fait l’objet d’une négligence ou d’un usage abusif ou inapproprié, ou qui ont été endommagés
en raison d’un accident (y compris durant le transport). Cette garantie ne s’applique pas aux
produits qui ne sont pas fabriqués par Eaton et qui ont été fournis, installés et/ou utilisés avec
des produits Eaton. Les dommages au produit causés par une ampoule de rechange ou la
corrosion, et la décoloration des pièces de laiton ne sont pas couverts par cette garantie.
LIMITATION DES RESPONSABILITÉS :
EATON NE SERA EN AUCUN CAS TENU RESPONSABLE DES DOMMAGES SPÉCIAUX,
INDIRECTS, ACCESSOIRES ET CONSÉCUTIFS (QUELLE QUE SOIT LA RAISON, MÊME SI CETTE
RESPONSABILITÉ REPOSE SUR UN CONTRAT, LA RESPONSABILITÉ STRICTE, OU DES DÉLITS, Y
COMPRIS LA NÉGLIGENCE), NI POUR LA PERTE DE PROFITS, ET MÊME SI LA RESPONSABILITÉ
DE EATON POUR DES RÉCLAMATIONS OU DES DOMMAGES FAIT SUITE À LA PRÉSENTE
GARANTIE OU EST LIÉE AUX MODALITÉS DES PRÉSENTES, À LA FABRICATION, À LA VENTE,
À LA LIVRAISON, À L’UTILISATION, À L’ENTRETIEN, À LA RÉPARATION, OU À LA MODIFICATION
DE PRODUITS EATON, OU À LA FOURNITURE DE TOUTE PIÈCE DE RECHANGE CONNEXE, LE
COÛT DES DOMMAGES NE PEUT DÉPASSER LE COÛT D’ACHAT DU PRODUIT EATON FAISANT
L’OBJET DE LA RÉCLAMATION AU TITRE DE LA PRÉSENTE GARANTIE. AUCUN FRAIS DE MAIND’OEUVRE NE SERA REMBOURSÉ POUR ENLEVER OU INSTALLER UN LUMINAIRE.
Pour faire une réclamation au titre de la garantie, veuillez appeler Eaton, au 1 800 334 6871,
en choisissant l’option 2 pour le Service à la clientèle, ou envoyer un courriel à Consumer[email protected] et fournir les renseignements ci-après:
• Nom, adresse et numéro de téléphone
• Date et lieu de l’achat
• Numéro de catalogue et quantité achetée
• Description détaillée du problème
Tout produit retourné doit comporter un numéro d’autorisation de retour de produit fourni par
l’entreprise et être expédié port payé. Nous refuserons tout produit qui n’est pas accompagné
d’un numéro d’autorisation de retour de produit fourni par l’entreprise. Eaton n’est pas
responsable de la marchandise endommagée durant le transport. Les produits réparés ou
remplacés seront soumis aux modalités de la présente garantie et seront inspectés au
moment d’être emballés. Tout dommage apparent ou non survenant pendant le transport doit
être signalé immédiatement au transporteur effectuant la livraison et une réclamation doit
être adressée à ce dernier. La reproduction de ce document est strictement interdite sans
l’autorisation préalable par écrit de Eaton.
A reproduction de ce document est strictement interdite sans l’autorisation préalable par écrit de Eaton
Pour assistance, appelez le 1-800-334-6871 ou envoyez-nous un courriel à [email protected].
Imprimé au Chine
ESPAÑOL
ARTÍCULOS NECESARIOS
(se compran por separado)
• Destornillador en cruz (Phillips)
• Destornillador de cabeza plana
• Alicates
• Martillo
• Gafas de seguridad
• Escalera
• Montaje en pasador (2) 1 1/2 pulg. De largo # 8 o más grande de madera tornillos y
una arandela # 10 plana
• Montaje en paneles de yeso con dos (2) pernos de la pieza basculante de 3 pulg. de
largo de 3/16” de diámetro o más y una arandela plana n. ° 10 (en caso de no poder
ubicar la viga)
Nota: Este producto no tiene como fin su aplicación continua en hileras.
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
• Lea y siga estas instrucciones.
• Tenga en cuenta todas las advertencias, incluyendo las advertencias a continuación
Y aquellas incluidas en el producto.
• Guarde estas instrucciones y advertencias.
ADVERTENCIA
• Riesgo de fuego/descarga eléctrica. Si no está capacitado, consulte a un electricista.
• Conecte a tierra el accesorio para evitar una posible descarga eléctrica.
• Desconecte el suministro eléctrico en la caja de fusibles o interruptor de circuito antes
de la instalación y el mantenimiento.
• Las orillas pueden cortar. Manipúlela con cuidado.
PRECAUCION
• Conecte la luminaria a la fuente de alimentación indicada en la etiqueta de identificación del producto. Cualquier otro tipo de conexión será causal de anulación de la
garantía.
• El accesorio debe ser instalado por personas con experiencia en cableado
• doméstico o por un electricista calificado. El sistema eléctricoy el método de conexión
eléctrica del accesorio debe cumplir con el Código eléctrico nacional y los códigos
locales sobre edificios.
INSTRUCCIONES PARA LA INSTALACIÓN
1. Desconecte la alimentación en el fusible o en
la caja del disyuntor. Abra con cuidado la caja,
retire la luminaria y las tapas del interior.
2. Retire la lente apretándola en cada lengüeta de la
cubierta del canal.
3. Para quitar la cubierta del canal con los LED del
cuerpo del canal principal, apriete debajo de las
lengüetas de bloqueo en relieve y levante la cubierta
del canal. Hágalo para todas las ubicaciones de las
lengüetas de bloqueo (Fig. 1). Coloque la cubierta
del canal en un lugar seguro.
4. Quite los expulsores correspondientes para pasar
los cables de alimentación.
5. Nuestro aparato puede venir con un conector de
desconexión rápida o de empuje (ver Fig. 3). Si se
suministra con desconexión rápida, extraiga la mitad
sin los cables.
6. Prepare los cables de alimentación.
NOTA: Los conectores pueden variar de los
mostrados.
A. El cableado debe cumplir con todos los códigos
eléctricos aplicables.
B. Pele los cables hasta 3/8” (9,5 mm).
C. Sujete con firmeza el cable negro de alimentación
y empuje el conductorhacia el puerto marcado
con un círculo negro y la letra “B”en el conector
(Fig. 4).
D. Sujete con firmeza el cable blanco de aliment-
ación y empuje el conductor para introducirlo en
el puerto con el círculo blanco y la letra “W”
en el conector (Fig. 4).
E. Si usa un conector de dos puertos, conecte el
cable a tierra usando la tuerca para cables
incluida (G). Si usa un conector de tres puertos,
sujete firmemente el cable a tierra y empuje en el
puerto con un círculo verde en el conector.
(Fig. 3).
6
Conector de
dos puertos
Fig. 1
Fig. 2
Fig. 3
Conector de
dos puertos
O
Page 7
Fig. 9D
Verde
Violeta
Negro
Blanco
Gris
F. Si utiliza un conector de empuje, conecte el cable de alimentación negro al alambre
negro y el cable de alimentación blanco al cable blanco. Siga el paso E para la conexión
a tierra.
7. Una la placa de cubierta de la caja de derivación y tire del conector a través de la caja de
derivación (Fig. 4).
Nota: Una la placa de cubierta de la caja de derivación y tire del conector a través de la
caja de derivación (Fig. 4).
8. Ubique los cables de alimentación de la caja de derivación y tire de ellos para hacerlos
pasar por el expulsor que había retirado del cuerpo del canal principal (Fig. 5).
Fig. 4
Fig. 5
Black
White
Ground
Ground
Fig. 6
76” (1930mm)
8pies (2,44m) Luminaria de tubo
37-3/16” (944 mm)
4 pies (1,22 m) Luminaria de tubo
8 13/16”
(223,50mm)
Nota: No patrón de orificio
14 9/16 in. (370 mm)
5 3/4 pulg.
(146,50 mm)
2 pies (0,60 m) Luminaria de tubo
de montaje simétrico
Vigueta
Fig. 7
Fig. 9A
Drywall
Conector de
dos puertos
Fig. 8
Conector de
dos puertos
Fig. 9B
Azul
Rojo
Verde
9. Una el canal del alojamiento principal al techo o a la pared con tornillos para madera
n.° 8 o de diámetro mayor y una arandela plana n. ° 10 para el montaje en soporte o un
perno de la pieza basculante de 3/16” o superior con una arandela plana n. ° 10 para
montaje en paneles de yeso. La separación entre los soportes de montaje es de 37-3/16”
para una luminaria de 4’ (1,21 m) o 14 9/16” para la luminaria de 2’ (0,60 m)
(Ver Fig. 6 y 7).
Nota: 2 ‘accesorio patrón de agujeros de montaje no es simétrica.
Fig. 10
10. Conecte la desconexión rápida empujando los extremos juntos (Fig. 8) o insertando los
cables de alimentación en el conector de inserción correcto (consulte el paso 5F).
11. Localice los cables que se encuentran en la cubierta del canal con LED y haga conexiones
a los cables de salida del controlador y al cable de tierra. Su luminaria puede venir con
los conectadores de empuje o las tuercas del alambre. Si utiliza tuercas de alambre
simplemente enrosque los cables juntos usando tuercas de alambre. Si utiliza conectores
de empuje, presione firmemente los cables de alambre en el conector conectado a los
cables de salida del controlador. Conecte el cable negro o azul de la cubierta con el cable
negro o azul (LED - ) en el controlador. Luego, conecte el rojo de la cubierta con el conector rojo del controlador. Por último, una el conector verde de la cubierta con el conector
verde a tierra del canal del alojamiento. (Figuras 9A, 9B, 9C y 9D).
Nota: Los conectores a presión pueden verse diferente a las ilustraciones.
Nota: Para la regulación, consulte la sección Instrucciones de instalación del regulador.
12. Acomode el cable de alimentación sobrante, volver a conectores y el desconector rápido
nuevamente en el alojamiento del canal principal.
13. Una mecánicamente la bandeja LED nuevamente al canal del alojamiento deslizando los
orificios de la bandeja en las lengüetas de bloqueo del canal del alojamiento principal
(Fig. 10).
14. Vuelva a instalar la lente apretandola y bloqueándola en las lengüetas de la cubierta del
canal. Asegúrese de que la lente se enganche a las pestañas en ambos canales. Retire la
película protectora del lente.
15. Opcional: Una las tapas decorativas colocando las lengüetas de bloqueo sobre los
extremos de la luminaria y deslizándolas hacia el centro de la luminaria hasta que ambas
lengüetas quepan a presión en los orificios para las tapas del alojamiento principal
(Fig. 11A y 11B).
Nota: Las tapas decorativas no se pueden colocar entre dos luminarias que hayan sido
montadas juntas en rieles. Para el montaje en rieles, las tapas solo se podrán colocar
en los extremos más distantes de la luminaria.
Fig. 11A
Orificio de la
tapa trasera
Fig. 11B
Lengüetas de
bloqueo
Use solamente
el orificio grande
Rojo
Negro
Rojo
Azul
Fig. 9C
Verde
ROW MOUNTING
Conexión de 2 pies / 4 pies
1. Para el montaje en rieles, ubique la placa de extremo metálica en el extremo del dispositivo del cuerpo del canal principal. Retire el tornillo de la placa metálica (Fig. 12). Repita
para la luminaria adyacente.
Verde
7
Page 8
Fig. 12
Tornillo de la
placa trasera
Fig. 13
Fig. 14A
Cómo doblar la placa
Separada
2. Presione el alojamiento del canal principal para soltar las lengüetas de bloqueo de la placa
trasera metálica y retire la placa metálica trasera del alojamiento del canal principal (Fig.
13). Repita para la luminaria adyacente.
3. Con una de las placas traseras metálicas que acaba de retirar, desarme el montaje en
rieles doblando la placa trasera. De ser necesario, dóblelo para soltar por completo la
lengüeta (Fig. 14A).
Fig. 14B
Fig. 14C
4. Inserte la lengüeta de montaje en las ranuras que se encuentran en el extremo del alojamiento del canal principal (Fig. 14B). Asegúrese de que las lengüetas de bloqueo estén
frente al orificio de la lengüeta de bloqueo ubicado en el cuerpo del alojamiento principal.
Deslice la lengüeta para montaje en rieles hasta que oiga un clic (Fig. 14C).
5. Monte la primera luminaria con las lengüetas para montaje en rieles siguiendo los pasos
7-12 de instalación explicados anteriormente.
6. Para instalar la segunda luminaria, deslícela sobre la lengüeta de montaje en rieles
(Fig. 14C) y siga los pasos de instalación 7-12 explicados más arriba.
Conexión de 8 pies
1. Para conectar 8 pies a 2 pies o a 4 pies, use el conector de canal que se muestra en
la (Fig. 15) y consulte la hoja de instrucciones respectiva. (El conector se vende por
separado).
Fig. 15
SLSTPROW842
Fig. 16
SLSTPROW88
2. Para conectar 8 pies a 8 pies, use el conector de canal que se muestra en la (Fig. 16) y
consulte la hoja de instrucciones respectiva. (El conector de canal se vende por separado).
CÓMO INSTALAR EL REGULADOR
(Para una luminaria que contiene (1) controlador de 120/277 V)
• Utilizando la terminación de cable suministrada en el cable de atenuación, combine
el cable positivo del atenuador con el conductor positivo (violeta) del puerto de atenuación del controlador (DIM +).
• Combine el cable negativo del atenuador con el cable negativo gris del puerto de
atenuación (DIM -) del controlador utilizando la terminación de cable suministrada en
el cable gris de atenuación.
(Para una luminaria que contiene (2) controladores de 120/277 V)
• Los cabezales reguladores para cada controlador vienen conectados entre sí usando
una terminación de cable.
• Para añadir la función reguladora, desenrosque el terminal del cable para los cabeza
les reguladores positivos color violeta que están conectados a los puertos del
controlador (DIM +). Combine el conector positivo del regulador y conecte los tres
conectores positivos entre sí usando la terminación para cables.
• Desenrosque la terminación del cable para que los conectores reguladores negativos
de color gris estén ambos conectados a los puertos del controlador (DIM -). Combine
el conector negativo del regulador, y conecte los tres conectores negativos entre sí
usando la terminación para cables.
(Para una luminaria que contiene (1) controlador de 120 V) (Conecte el regulador según
las instrucciones del fabricante)
• Consulte el sitio www.eaton.com/lighting/brands/metalux/strips.html para ver una lista
de reguladores que sean compatibles con la serie de productos SLSTP.
• Este dispositivo cumple con la Parte 15 de las Reglas de la Comisión Federal de
Comunicaciones (FCC) de los E. U. de A. La operación está sujeta a las dos condiciones
siguientes: (1) Este dispositivo no puede causar interferencia dañina, y (2) este
dispositivo debe aceptar toda interferencia recibida, incluyendo la interferencia que
pueda causar un funcionamiento indeseado.
ADVERTENCIA: Las Reglamentaciones de la FCC establecen que todo cambio
o modificación no autorizados en este equipo, que no estén aprobados
expresamente por el fabricante, podrían anular la autorización del usuario para
operar el equipo.
GARANTIA LIMITADA DE 5 AÑOS
LA SIGUIENTE GARANTÍA ES EXCLUSIVA Y REEMPLAZA A TODAS LAS DEMÁS GARANTÍAS, YA
SEAN IMPLÍCITAS, EXPLÍCITAS O ESTATUTARIAS, INCLUIDAS, ENTRE OTRAS, LAS GARANTÍAS DE
COMERCIABILIDAD E IDONEIDAD PARA UN FIN PARTICULAR.
Eaton garantiza a sus clientes que los productos de Eaton no presentarán defectos en los
materiales y en la fabricación durante un período de cinco años desde la fecha de compra. La
obligación de Eaton según esta garantía se limita expresamente al suministro de los
productos de reemplazo. Esta garantía se extiende sólo para el comprador original del producto.
Un recibo de compra u otra prueba de la fecha de compra original aceptable para Eaton. Esto es
necesario para la ejecución de la garantía.
Esta garantía no se aplica a los productos de Eaton que hayan sido alterados o reparados o
que estuvieron sujetos a negligencia, abuso, mal uso o accidente (incluso los daños durante el
envío). Esta garantía no se aplica a los productos Eaton no fabricados por Eaton que hayan sido
suministrados, instalados o utilizados junto con los productos Eaton. Los daños del producto
causados por bombillas de reemplazo, corrosión o decoloración de los componentes de latón no
están cubiertos por esta garantía.
LIMITACIÓN DE RESPONSABILIDAD:
EATON NO SERÁ RESPONSABLE LEGAL EN NINGÚN CASO DE DAÑOS INDIRECTOS,
ACCIDENTALES O RESULTANTES (SIN IMPORTAR LA ACCIÓN LEGAL, YA SEA POR CONTRATO, RESPONSABILIDAD ESTRICTA O DE FORMA EXTRACONTRACTUAL INCLUYENDO LA NEGLIGENCIA), NI
POR TAMPOCO DE LA PÉRDIDA DE GANANCIAS; EATON TAMPOCO SE HACE RESPONSABLE POR DAÑOS QUE SURJAN O ESTÉN CONECTADOS CON ESTOS TÉRMINOS O CON LA FABRICACIÓN, VENTA,
ENTREGA, USO, MANTENIMIENTO, REPARACIÓN O MODIFICACIÓN DE LOS PRODUCTOS DE EATON O
DEL SUMINISTRO DE CUALQUIER PIEZA DE REPUESTO QUE EXCEDA EL PRECIO DE COMPRA DE LOS
PRODUCTOS DE EATON QUE ORIGINAN UN RECLAMO. NO SE ACEPTARÁN CARGOS POR MANO DE
OBRA PARA QUITAR O INSTALAR LOS ACCESORIOS.
Para obtener el servicio de la garantía comuníquese con Eaton al 1-800-334-6871, presione
la opción 2 para el Servicio al Cliente, o por correo electrónico a ConsumerProducts@Eaton.
com e incluya la siguiente información:
• Nombre, dirección y número de teléfono
• Fecha y lugar de compra
• Catálogo y cantidad de la compra
• Descripción detallada del problema
Todos los productos devueltos deben estar acompañados por un Número de autorización
de productos devueltos emitido por la compañía y deben devolverse con flete prepagado.
Se rechazará todo producto recibido sin un Número de autorización de productos devueltos
desde la compañía.
Eaton no se hace responsable por la mercancía dañada durante el transporte. Los productos
reparados o reemplazados estarán sujetos a los términos de esta garantía y se inspeccionan
al ser empacados. El daño evidente y oculto que se provoque durante el transporte se debe
informar de inmediato al transportista que realiza la entrega y se debe presentar un reclamo.
La reproducción de este documento sin la aprobación previa por escrito de Eaton está estrictamente prohibida.
Para solicitar ayuda, llame al 1-800-334-6871 o envíe un correo electrónico a [email protected].
Impreso en China
1121 Highway 74 South, Peachtree City, GA 30269
www.eaton.com/lighting
© 2017 Eaton
10/17
IL502231ML
8
Loading...
