IB519025EN

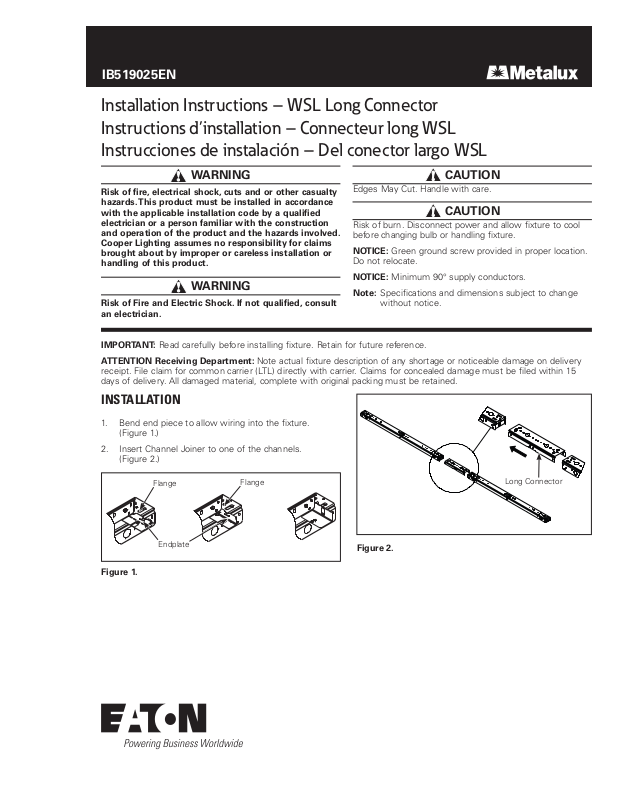

Installation Instructions – WSL Long Connector
Instructions d’installation – Connecteur long WSL
Instrucciones de instalación – Del conector largo WSL
INS #
INS #
WARNING
Risk of fire, electrical shock, cuts and or other casualty
hazards. This product must be installed in accordance
with the applicable installation code by a qualified
electrician or a person familiar with the construction
and operation of the product and the hazards involved.
Cooper Lighting assumes no responsibility for claims
brought about by improper or careless installation or
handling of this product.
WARNING
Risk of Fire and Electric Shock. If not qualified, consult
an electrician.
IMPORTANT: Read carefully before installing fixture. Retain for future reference.
ATTENTION Receiving Department: Note actual fixture description of any shortage or noticeable damage on delivery
receipt. File claim for common carrier (LTL) directly with carrier. Claims for concealed damage must be filed within 15
days of delivery. All damaged material, complete with original packing must be retained.
Edges May Cut. Handle with care.
Risk of burn. Disconnect power and allow fixture to cool
before changing bulb or handling fixture.
NOTICE: Green ground screw provided in proper location.
Do not relocate.
NOTICE: Minimum 90° supply conductors.
ote:N Specifications and dimensions subject to change
without notice.
CAUTION
CAUTION

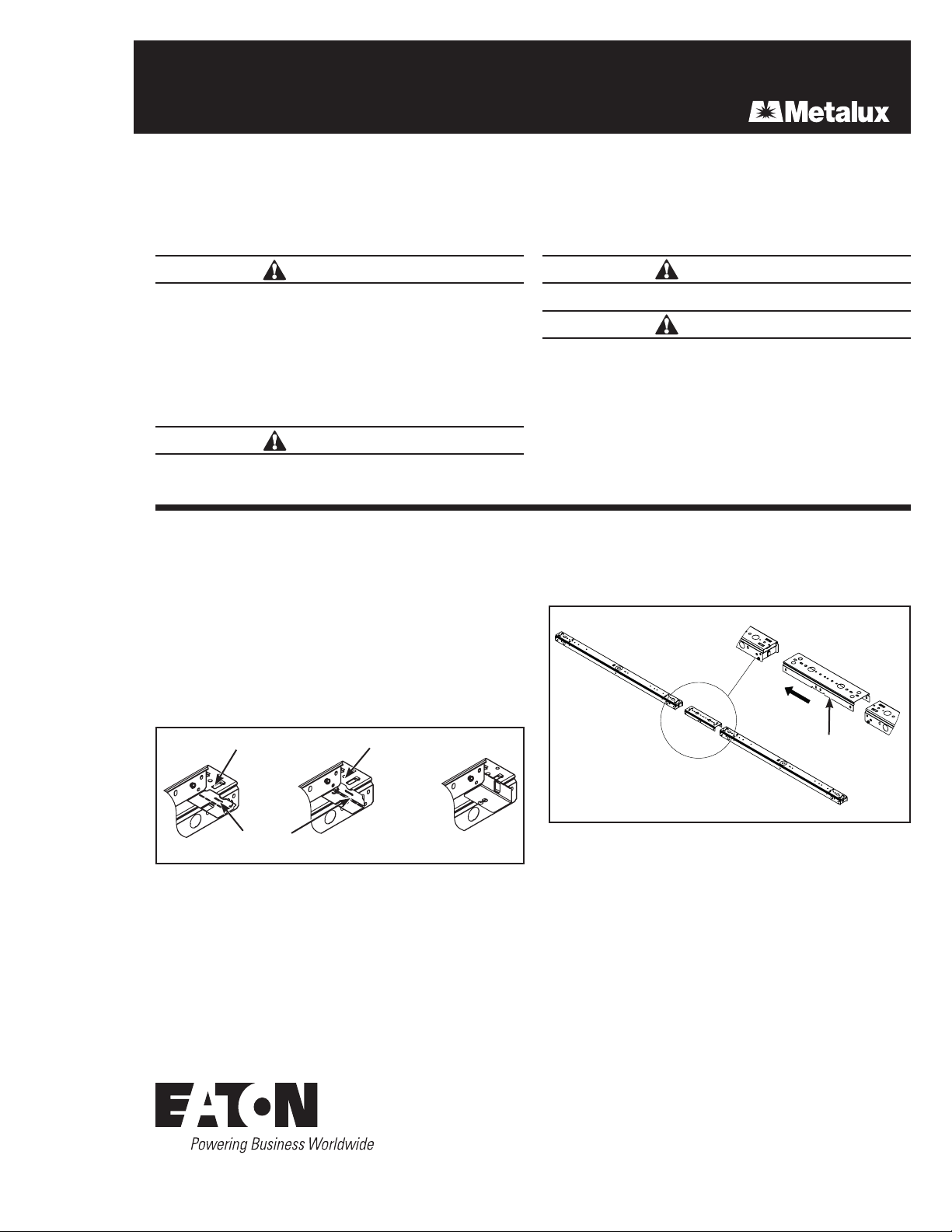

INSTALLATION
1. Bend end piece to allow wiring into the fixture.
(Figure 1.)
2. Insert Channel Joiner to one of the channels.
(Figure 2.)
Figure 1.
Flange
Endplate
Flange
Long Connector
Figure 2.
Page 2
Installation Instructions – WSL Long Connector

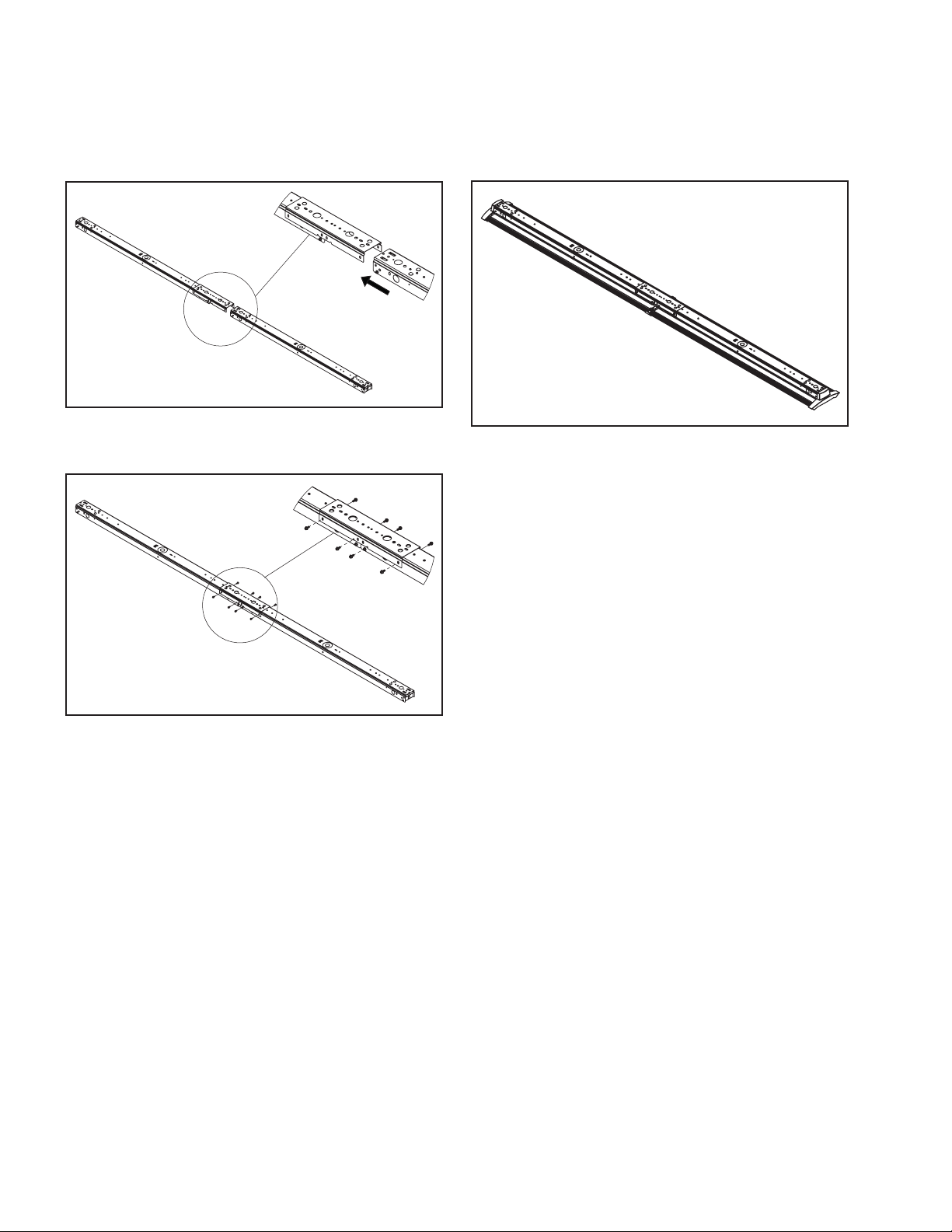

3. Insert channel to the other end of Channel Joiner.
(Figure 3.)
Figure 3.
4. Install screws to secure Channel Joiner. (Figure 4.)
5. Complete installation according to instructions of
standard product. (Figure 5.)
Figure 5.
Figure 4.
2
EATON IB519025EN Installation instructions
Page 3
Instructions d’installation – Connecteur long WSL
AVERTISSEMENT
Risque d’incendie, de décharge électrique, decoupures
et autres accidents. Ce produit doit être installé
conformément au code d’installation en vigueur par
un électricien qualifié ou une personne familière avec
la construction et le fonctionnement du produit, ainsi
qu’avec les risques inhérents. Cooper Lighting n’assume
aucune responsabilité quant aux réclamations dues à
une installation ou à une manipulation inadéquate ou
imprudente de ce produit.
AVERTISSEMENT
Risque d’incendie ou de décharge électrique. Si vous
n’êtes pas qualifié, consultez un électricien.
IMPORTANT: Lisez attentivement avant d’installer le luminaire. Conservez pour consultation ultérieure.
ATTENTION Service de la réception: Veuillez fournir une description de tout élément manquant ou de tout dommage
constaté à la réception du luminaire. Soumettez une réclamation pour le transporteur public (chargement partiel) directement
auprès du transporteur. Les réclamations pour dommages cachés doivent être faites dans les 15 jours suivant la réception.
Tout le matériel endommagé ainsi que l’emballage d’origine doit être conservé.
Les bords peuvent être coupants. Manipulez ce produit avec
précaution.
Risque de brûlures. Mettez l’alimentation électrique hors
tension et laissez refroidir le luminaire avant de le manipuler
ou de changer l’ampoule.
AVIS: La vis verte de mise à la terre se trouve au bon
endroit. Ne la déplacez pas.
AVIS: Conducteurs d’alimentation pouvant supporter un
minimum de 90°.
emarque:R Les caractéristiques techniques et les
MISE EN GARDE
MISE EN GARDE
dimensions sont sujettes à modifications sans
préavis.

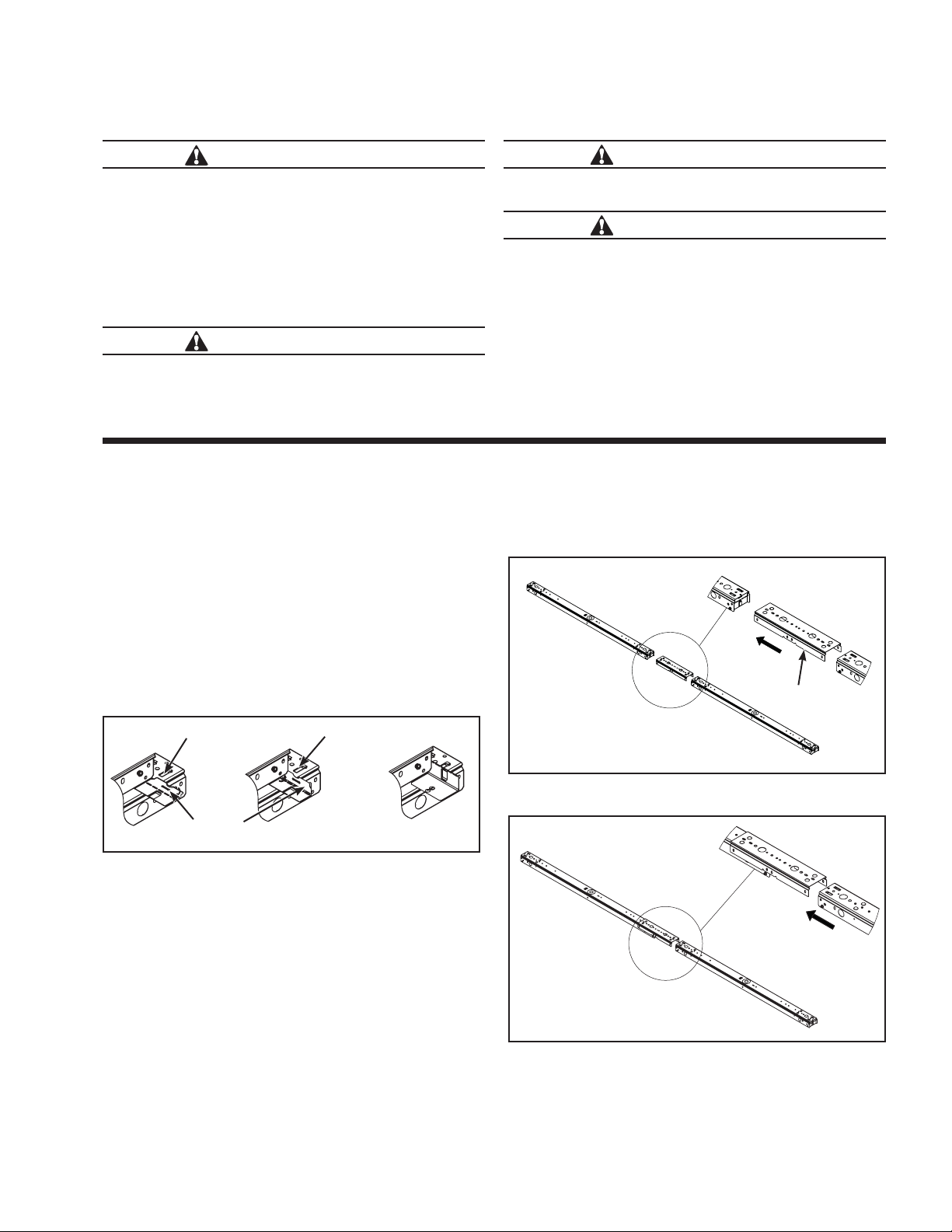

INSTALLATION
1. Pliez la pièce d’extrémité pour permettre de réaliser les
câblages à l’intérieur du luminaire. (Figure 1.)
2. Fixer le raccord de canal à l’un des canaux.
(Figure 2.)
3. Fixer le canal à l’autre extrémité du raccord de canal.
(Figure 3.)
Long connecteur
Figure 1.
Bride
Plaque d’extrémité
Bride
Figure 2.
Figure 3.
EATON IB519025EN Instructions d’installation
3
Page 4
Instructions d’installation – Connecteur long WSL

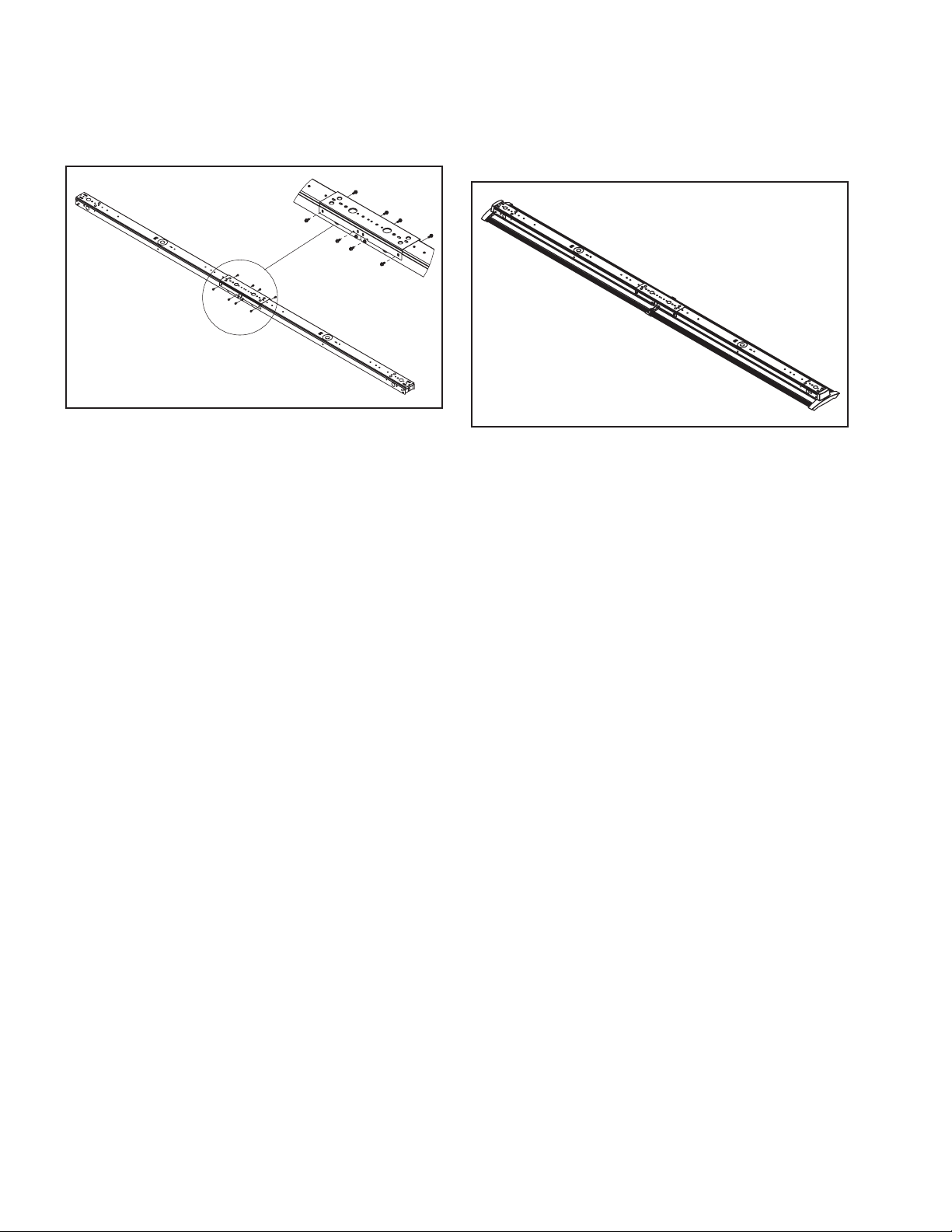

4. Installez les vis pour fixer le raccord de canal. (Figure 4.) 5. Finaliser l’installation conformément aux instructions se
rapportant au produit standard. (Figure 5.)
Figure 4.
Figure 5.
4
EATON IB519025EN Instructions d’installation
Page 5
Instrucciones de instalación – Del conector largo WSL
ADVERTENCIA
Riesgo de incendio, descarga eléctrica, cortes y otros
riesgos de accidentes. Un electricista calificado o una
persona con conocimientos sobre la construcción y el
funcionamiento del producto y los riesgos implicados
deben instalar el producto de conformidad con el código
de instalación aplicable. Cooper Lighting no asume
ninguna responsabilidad por los reclamos ocasionados
por instalaciones o manejos inadecuados o descuidados
de este producto.
ADVERTENCIA
Riesgo de incendio y descarga eléctrica. Si no está
calificado, consulte a un electricista.
IMPORTANTE: Lea atentamente antes de instalar la luminaria. Conserve estas instrucciones para tenerlas como referencia
futura.
ATENCIÓN - Departamento receptor: Observe la descripción real de la luminaria para tomar nota de cualquier faltante o
daño notable en el recibo de entrega. Presente un reclamo de transporte común (LTL) directamente al transportista. Los
reclamos por daños ocultos se deben presentar dentro de los 15 días de la entrega. Se debe conservar todo el material
dañado, incluido el embalaje original.
Los bordes pueden cortar. Maneje el producto con cuidado.
Riesgo de quemaduras. Desconecte la alimentación y deje
enfriar la luminaria antes de manipularla o de cambiar una
bombilla.
AVISO: El tornillo de conexión a tierra verde ya está ubicado
correctamente. No lo cambie de ubicación.
AVISO: Conductores de alimentación para un mínimo
de90°.
ota:N Las especificaciones y dimensiones quedan sujetas a
modificaciones sin previo aviso.
PRECAUCIÓN
PRECAUCIÓN

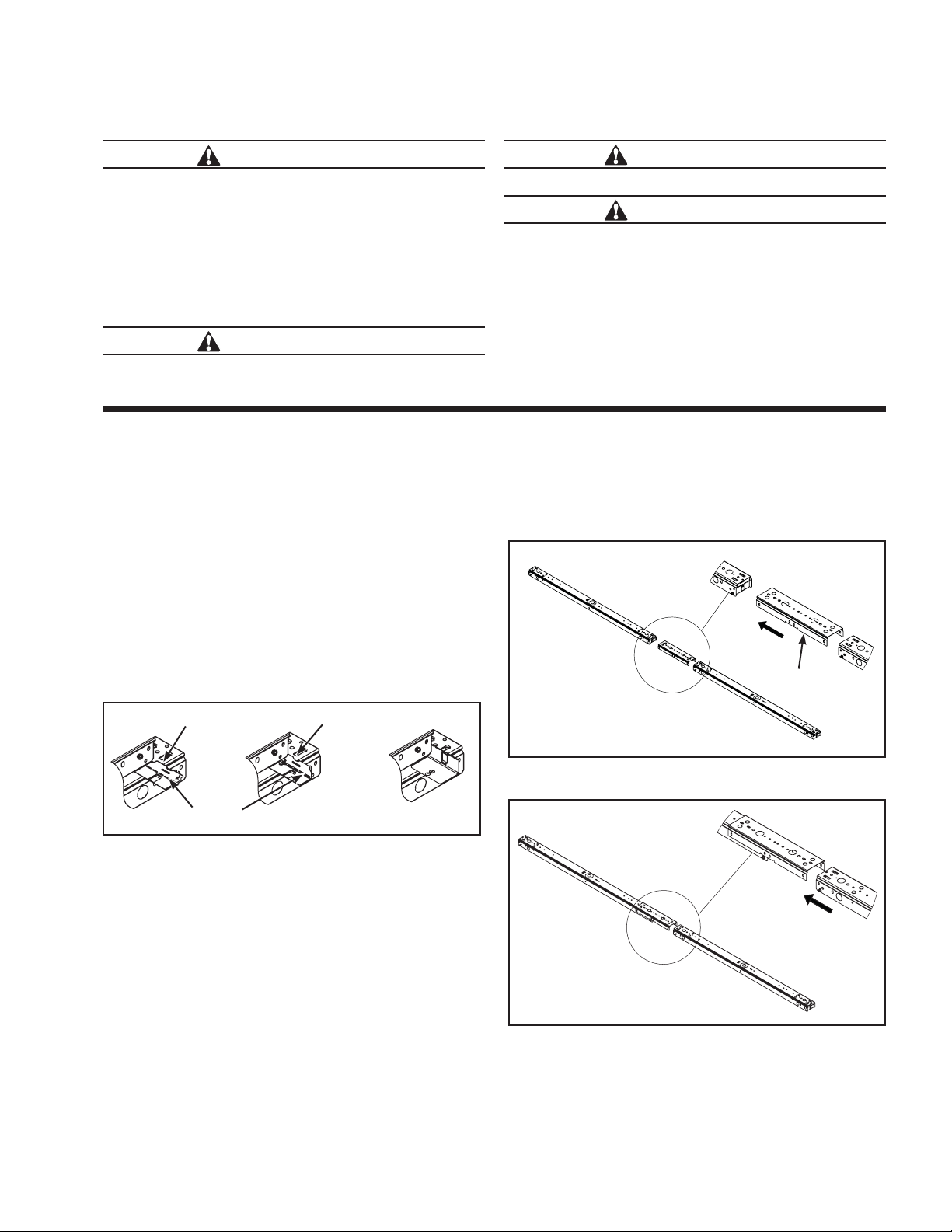

INSTALACIÓN
1. Pliegue el extremo para permitir el cableado del
accesorio. (Figura 1.)
2. Coloque el dispositivo de unión de canales en uno de
los canales. (Figura 2.)
3. Sujete el canal en el otro extremo del dispositivo de
unión de canales. (Figura 3.)
Conector largo
Figura 1.
Brida
Placa de extremo
Brida
Figura 2.
Figura 3.
EATON IB519025EN Instrucciones de instalación
5
Page 6
Instrucciones de instalación – Del conector largo WSL
4. Instale los tornillos para fijar el dispositivo de unión de
canales. (Figura 4.)
Figura 4.
5. Complete la instalación según las instrucciones del
producto estándar. (Figura 5.)
Figura 5.
6
EATON IB519025EN Instrucciones de instalación
Page 7
7
Page 8
Warranties and Limitation of Liability
Please refer to www.eaton.com/LightingWarrantyTerms for our terms and conditions.
Garanties et limitation de responsabilité
Veuillez consulter le site www.eaton.com/LightingWarrantyTerms pour obtenir les conditions générales.
Garantías y Limitación de Responsabilidad
Visite www.eaton.com/LightingWarrantyTerms para conocer nuestros términos y condiciones.
Eaton
1121 Highway 74 South
Peachtree City, GA 30269
P: 770-486-4800
www.eaton.com/lighting
Canada Sales
5925 McLaughlin Road
Mississauga, Ontario L5R 1B8
P: 905-501-3000
F: 905-501-3172
© 2016 Eaton
All Rights Reserved
Printed in USA
Imprimé aux États-Unis
Impreso en los EE. UU.
Publication No. IB519025EN
September 23, 2016
Eaton is a registered trademark.
All trademarks are property
of their respective owners.
