IB519031EN
INS #
INS #

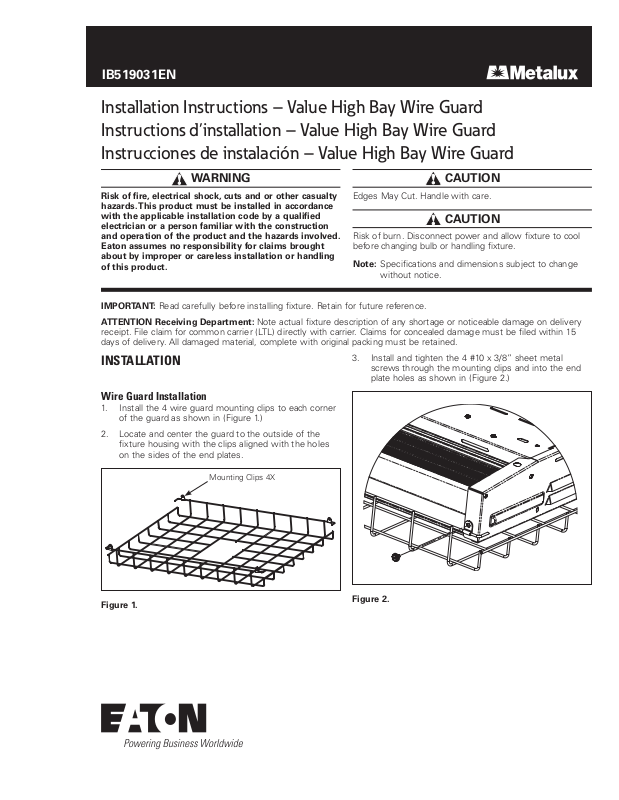

Installation Instructions – Value High Bay Wire Guard
Instructions d’installation – Value High Bay Wire Guard
Instrucciones de instalación – Value High Bay Wire Guard
WARNING
Risk of fire, electrical shock, cuts and or other casualty
hazards. This product must be installed in accordance
with the applicable installation code by a qualified
electrician or a person familiar with the construction
and operation of the product and the hazards involved.
Eaton assumes no responsibility for claims brought
about by improper or careless installation or handling
of this product.
IMPORTANT: Read carefully before installing fixture. Retain for future reference.
ATTENTION Receiving Department: Note actual fixture description of any shortage or noticeable damage on delivery
receipt. File claim for common carrier (LTL) directly with carrier. Claims for concealed damage must be filed within 15
days of delivery. All damaged material, complete with original packing must be retained.
INSTALLATION
Edges May Cut. Handle with care.
Risk of burn. Disconnect power and allow fixture to cool
before changing bulb or handling fixture.
ote:N Specifications and dimensions subject to change
without notice.
3. Install and tighten the 4 #10 x 3/8” sheet metal
screws through the mounting clips and into the end
plate holes as shown in (Figure 2.)
CAUTION
CAUTION
Wire Guard Installation
1. Install the 4 wire guard mounting clips to each corner
of the guard as shown in (Figure 1.)
2. Locate and center the guard to the outside of the
fixture housing with the clips aligned with the holes
on the sides of the end plates.
Figure 1.
Mounting Clips 4X
Figure 2.
Page 2
Instructions d’installation – Value High Bay Wire Guard
AVERTISSEMENT
Risque d'incendie, de décharge électrique, de coupures
et autres accidents. Ce produit doit être installé
conformément au code d'installation en vigueur par
un électricien qualifié ou une personne familière avec
la construction et le fonctionnement du produit, ainsi
qu'avec les risques inhérents. Eaton n'assume aucune
responsabilité quant aux réclamations dues à une
installation ou à une manipulation inadéquate ou
imprudente de ce produit.
IMPORTANT: Lisez attentivement avant d'installer le luminaire. Conservez pour consultation ultérieure.
ATTENTION Service de la réception: Veuillez fournir une description de tout élément manquant ou de tout dommage
constaté à la réception du luminaire. Soumettez une réclamation pour le transporteur public (chargement partiel) directement
auprès du transporteur. Les réclamations pour dommages cachés doivent être faites dans les 15 jours suivant la réception.
Tout le matériel endommagé ainsi que l'emballage d'origine doit être conservé.
INSTALLATION
Les bords peuvent être coupants. Manipulez ce produit avec
précaution.
Risque de brûlures. Mettez l'alimentation électrique hors
tension et laissez refroidir le luminaire avant de le manipuler
ou de changer l'ampoule.
emarque:R Les caractéristiques techniques et les
3. Installez et serrez les 4 vis à tôle #10 x 9,5mm[3/8 po]
dans les pinces de montage et dans les trous de la
plaque d'extrémité tel qu'indiqué à la. (Figure 2.)
MISE EN GARDE
MISE EN GARDE
dimensions sont sujettes à modifications sans
préavis.
Installation de la grille de protection
1. Installez les 4 pinces de montage de la grille de
protection sur chaque coin de la grille tel qu'indiqué à
la. (Figure 1.)
2. Repérez et centrez la grille sur la partie extérieure du
boîtier du luminaire par rapport aux pinces alignées
avec les trous sur les côtés des plaques d'extrémité.
Figure 1.
4 pinces de montage
Figure 2.
2
EATON IB519031EN Instructions d’installation
Page 3
Instrucciones de instalación – Value High Bay Wire Guard
ADVERTENCIA
Riesgo de incendio, descarga eléctrica, cortes y otros
riesgos de accidentes. Un electricista calificado o una
persona con conocimientos sobre la construcción y el
funcionamiento del producto y los riesgos implicados
deben instalar el producto de conformidad con el código
de instalación aplicable. Eaton no asume ninguna
responsabilidad por los reclamos ocasionados por
instalaciones o manejos inadecuados o descuidados de
este producto.
IMPORTANTE: Lea atentamente antes de instalar la luminaria. Conserve estas instrucciones para tenerlas como referencia
futura.
ATENCIÓN - Departamento receptor: Observe la descripción real de la luminaria para tomar nota de cualquier faltante o
daño notable en el recibo de entrega. Presente un reclamo de transporte común (LTL) directamente al transportista. Los
reclamos por daños ocultos se deben presentar dentro de los 15 días de la entrega. Se debe conservar todo el material
dañado, incluido el embalaje original.
INSTALACIÓN
Instalación del protector de cables
1. Instale los 4 ganchos de montaje del protector para
cables en cada esquina del protector como se muestra.
(Figura 1.)
2. Ubique y centre el protector fuera del alojamiento de la
luminaria con los ganchos alineados con los orificios a
los costados de las placas traseras.
Los bordes pueden cortar. Maneje el producto con cuidado.
Riesgo de quemaduras. Desconecte la alimentación y deje
enfriar la luminaria antes de manipularla o de cambiar una
bombilla.
ota:N Las especificaciones y las dimensiones están sujetas
a cambios sin previo aviso.
3. Instale y ajuste los 4 tornillos n.º 10 x 3/8” para
láminas de metal a través de los ganchos de montaje
y hacia los orificios de la placa trasera como se
muestra en la. (Figura 2.)
PRECAUCIÓN
PRECAUCIÓN
Figura 1.
Ganchos de montaje x 4
Figura 2.
EATON IB519031EN Instrucciones de instalación
3
Page 4
Warranties and Limitation of Liability
Please refer to www.eaton.com/LightingWarrantyTerms for our terms and conditions.
Garanties et limitation de responsabilité
Veuillez consulter le site www.eaton.com/LightingWarrantyTerms pour obtenir les conditions générales.
Garantías y Limitación de Responsabilidad
Visite www.eaton.com/LightingWarrantyTerms para conocer nuestros términos y condiciones.
Eaton
1121 Highway 74 South
Peachtree City, GA 30269
P: 770-486-4800
www.eaton.com/lighting
Canada Sales
5925 McLaughlin Road
Mississauga, Ontario L5R 1B8
P: 905-501-3000
F: 905-501-3172
© 2017 Eaton
All Rights Reserved
Printed in USA
Imprimé aux États-Unis
Impreso en los EE. UU.
Publication No. IB519031EN
January 10, 2017
