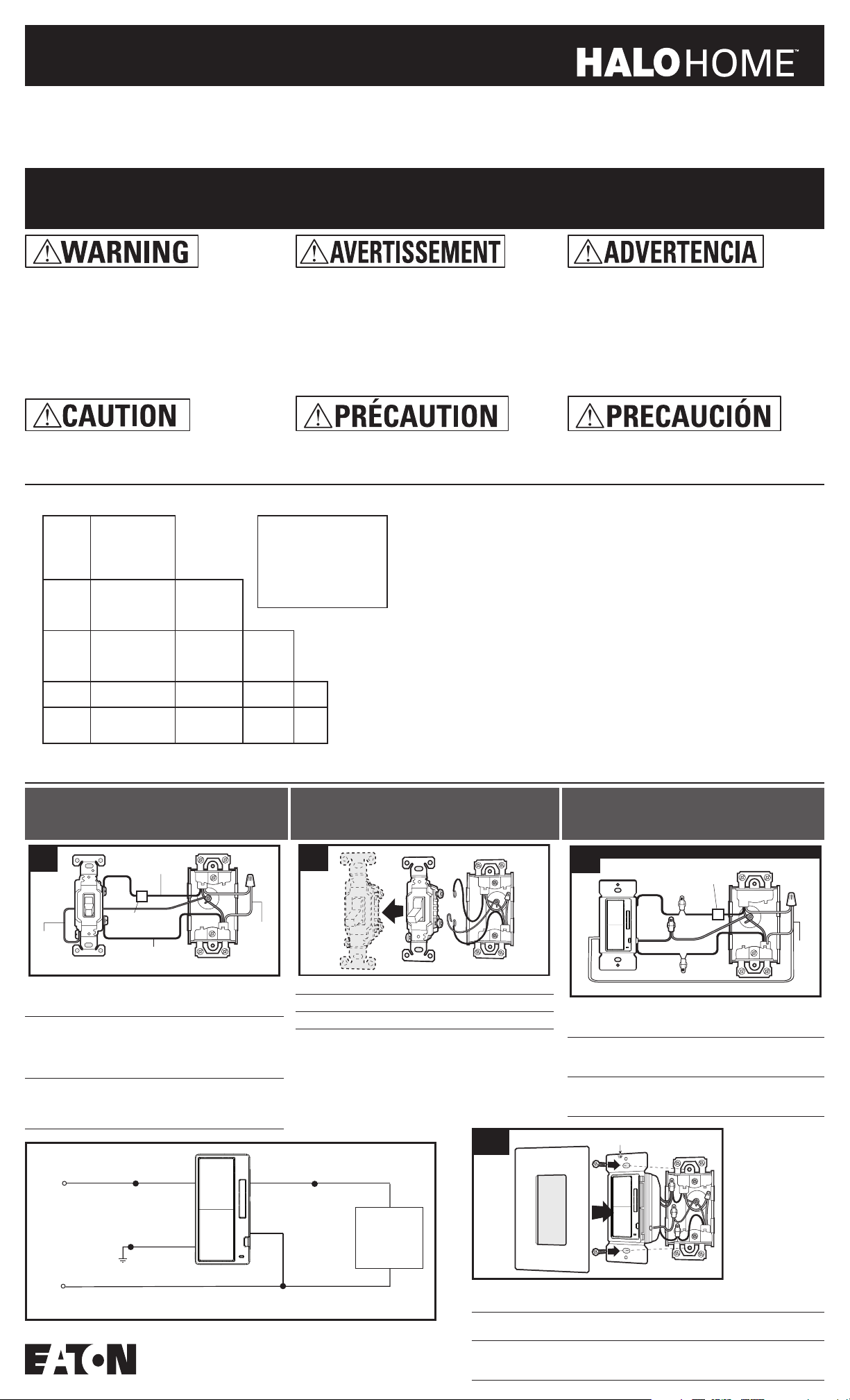

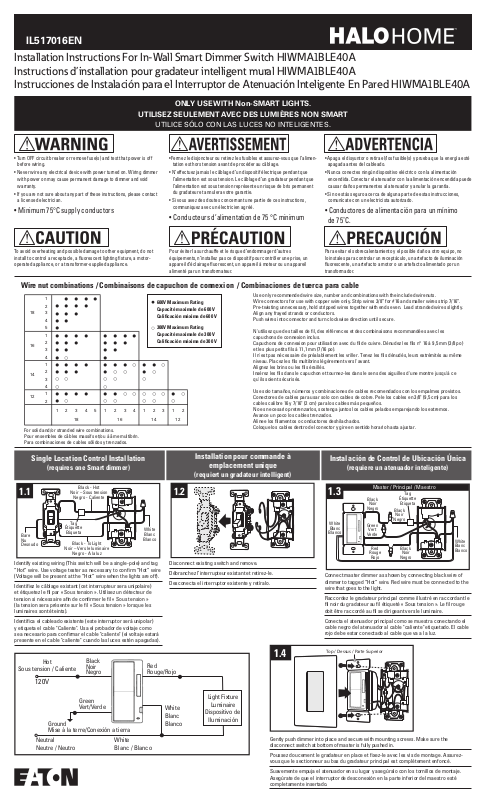

Installation Instructions For In-Wall Smart Dimmer Switch HIWMA1BLE40A
Instructions d’installation pour gradateur intelligent muralHIWMA1BLE40A
Instrucciones de Instalación para el Interruptor de Atenuación Inteligente En Pared HIWMA1BLE40A

ONLY USE WITH Non-SMART LIGHTS.

UTILISEZ SEULEMENT AVEC DES LUMIÈRES NON SMART

UTILICE SÓLO CON LAS LUCES NO INTELIGENTES.

• Turn OFF circuit breaker or remove fuse(s) and test that power is off
before wiring.

• Never wire any electrical device with power turned on. Wiring dimmer
with power on may cause permanent damage to dimmer and void
warranty.

• If you are not sure about any part of these instructions, please contact
a licensed electrician.

• Minimum 75°C supply conductors

•Fermez le disjoncteur ou retirez les fusibles et assurez-vous que l’alimen
tation est hors tension avant de procéder au câblage.

• N’effectuez jamais le câblage d’un dispositif électrique pendant que
l’alimentation est sous tension. Le câblage d’un gradateur pendant que
l’alimentation est sous tension représente un risque de bris permanent
du gradateur et annulera votre garantie.

• Si vous avez des doutes concernant une partie de ces instructions,
communiquez avec un électricien agréé.

-

• Conducteurs d’alimentation de 75°C minimum

To avoid overheating and possible damage to other equipment, do not
install to control a receptacle, a fluorescent lighting fixture, a motor­operated appliance, or a transformer-supplied appliance.

Pour éviter la surchauffe et le risque d’endommager d’autres
équipements, n’installez pas ce dispositif pour contrôler une prise, un
appareil d’éclairage fluorescent, un appareil à moteur ou un appareil
alimenté par un transformateur.

Wire nut combinations / Combinaisons de capuchon de connexion / Combinaciones de tuerca para cable

1
2

18

3
4
5
1
2

16

3
4
1
2

14

3

1.1

Bare
Nu
Desnudo

Identify existing wiring (This switch will be a single-pole) and tag
“Hot” wire. Use voltage tester as necessary to confirm “Hot” wire
(Voltage will be present at the “Hot” wire when the lights are off).

Identifiez le câblage existant (cet interrupteur sera unipolaire)
et étiquetez le fil par «Sous tension». Utilisez un détecteur de
tension si nécessaire afin de confirmer le fil «Sous tension»
(la tension sera présente sur le fil «Sous tension» lorsque les
luminaires sont éteints).

Identifica el cableado existente (este interruptor será unipolar)
y etiqueta el cable "Caliente". Usa el probador de voltaje como
sea necesario para confirmar el cable "caliente" (el voltaje estará
presente en el cable "caliente" cuando las luces estén apagadas).

Sous tension / Caliente

4
1

12

2

For solid and/or stranded wire combinations.
Pour ensembles de câbles massifs et/ou à âme multibrin.
Para combinaciones de cables sólidos y trenzados.

Single Location Control Installation

1 2 3 4 5 1 2 3 4 1 2 3 1 2

18

16 14 12

(requires one Smart dimmer)

Black - Hot

Hot

Noir – Sous tension

Negro - Caliente

Tag

Étiquette

Etiqueta

Black - To Light

Noir – Vers le luminaire

Negro - A la luz

Black
Noir
Negro

120V

600V Maximum Rating

●

Capacité maximale de 600 V
Calificación máxima de 600 V

300V Maximum Rating

○

Capacité maximale de 300 V
Calificación máxima de 300 V

1.2

White
Blanc

Blanco

Disconnect existing switch and remove.

Débranchez l’interrupteur existant et retirez-le.

Desconecta el interruptor existente y retíralo.

Red
Rouge/Rojo

Installation pour commande à

emplacement unique

(requiert un gradateur intelligent)

Use only recommended wire size, number and combinations with the included wirenuts.
Wire connectors for use with copper wire only. Strip wires 3/8” for #16 and smaller wires strip 7/16”.
Pre-twisting unnecessary, hold stripped wires together with ends even. Lead stranded wires slightly.
Align any frayed strands or conductors.
Push wires into connector and turn clockwise direction until secure.

N'utilisez que des tailles de fil, des références et des combinaisons recommandées avec les
capuchons de connexion inclus.
Capuchons de connexion pour utilisation avec du fil de cuivre.
et les plus petits fils à 11,1 mm (7/16 po).
Il n'est pas nécessaire de préalablement les vriller. Tenez les fils dénudés, leurs extrémités au même
niveau. Placez les fils multibrins légèrement vers l'avant.
Alignez les brins ou les fils éraillés.
Insérez les fils dans le capuchon et tournez-les dans le sens des aiguilles d'une montre jusqu'à ce
qu'ils soient sécurisés.

Use solo tamaños, números y combinaciones de cables recomendados con los empalmes provistos.
Conectores de cables para usar solo con cables de cobre. Pele los cables en 3/8" (9,5 cm) para los
cables calibre 16 y 7/16" (2 cm) para los cables más pequeños.
No es necesario pretrenzarlos, sostenga juntos los cables pelados emparejando los extremos.
Avance un poco los cables trenzados.
Alinee los filamentos o conductores deshilachados.
Coloque los cables dentro del conector y gire en sentido horario hasta ajustar.

1.4

• Apaga el disyuntor o retira el/los fusible(s) y prueba que la energía esté
apagada antes del cableado.

• Nunca conectes ningún dispositivo eléctrico con la alimentación
encendida. Conectar el atenuador con la alimentación encendida puede
causar daños permanentes al atenuador y anular la garantía.

• Si no estás seguro acerca de alguna parte de estas instrucciones,
comunícate con un electricista autorizado.

• Conductores de alimentación para un mínimo
de 75˚C.

Para evitar el sobrecalentamiento y el posible daño a otro equipo, no
lo instales para controlar un receptáculo, un artefacto de iluminación
fluorescente, un artefacto a motor o un artefacto alimentado por un
transformador.

Instalación de Control de Ubicación Única

(requiere un atenuador inteligente)

1.3

White
Blanc

Blanco

Connect master dimmer as shown by connecting black wire of
dimmer to tagged “Hot” wire. Red wire must be connected to the
wire that goes to the light.

Raccordez le gradateur principal comme illustré en raccordant le
fil noir du gradateur au fil étiqueté «Sous tension». Le fil rouge
doit être raccordé au fil se dirigeant vers le luminaire.

Conecta el atenuador principal como se muestra conectando el
cable negro del atenuador al cable "caliente" etiquetado. El cable
rojo debe estar conectado al cable que va a la luz.

Top / Dessus / Parte Superior

Master / Principal / Maestro

Black

Noir

Negro

Green

Vert

Verde

Red

Rouge

Rojo

Étiquette

Black

Noir

Negro

Tag

Etiqueta

Black

Noir

Negro

White
Blanc
Blanco

Green
Vert/Verde

Ground
Mise à la terre/Conexión a tierra

Neutral
Neutre / Neutro

White
Blanc / Blanco

White
Blanc
Blanco

Light Fixture

Luminaire

Dispositivo de

Iluminación

Gently push dimmer into place and secure with mounting screws. Make sure the
disconnect switch at bottom of master is fully pushed in.

Poussez doucement le gradateur en place et fixez-le avec les vis de montage. Assurez­vous que le sectionneur au bas du gradateur principal est complètement enfoncé.

Suavemente empuja el atenuador en su lugar y asegúralo con los tornillos de montaje.
Asegúrate de que el interruptor de desconexión en la parte inferior del maestro esté
completamente insertado.

Two Location Control Installation

Accessory/Accessoire/Accesorio

(requires one Smart and one Accessory)

2.1

Black

Noir

Negro

Identify existing wiring (both existing switches will be “3-way”)
Tag common wire on both 3-Way switches (see “How to Identify
Common Wires” section*)

Identifiez le câblage existant (les deux interrupteurs existants
seront à 3 voies) et étiquetez le fil commun des deux interrupteurs
à 3 voies (consultez le chapitre «Identification des fils
communs*»).

Identifica el cableado existente (ambos interruptores existentes
serán de "3 vías") Etiqueta el cable común en ambos interruptores
de 3 vías (consulta la sección "Cómo identificar los cables
comunes" *)

SMART DIMMER

2.4

GRADATEUR INTELLIGENT / ATENUADOR INTELIGENTE

White
Blanc

Blanco

Red

Rouge/Rojo

Bare
Bare
Bare

Black

Tag

Noir

Étiquette

Negro

Etiqueta

Smart / Intelligent / Inteligente

Red

Rouge/Rojo

Green

Vert/Verde

Black

Noir

Negro

Tag
Étiquette
Etiqueta

Rouge/Rojo

Black

Noir

Negro

Red

Black
Noir/Negro

White
Blanc

Blanco

Blanco

White
Blanc

Installation pour commande à

deux emplacements

(requiert un gradateur intelligent et un accessoire)

2.2

Black

Noir

Negro

NOTE: The Circuit Breaker must be turned “ON” during this step
and the switches must be set so that the light is OFF. Ensure that all
wires are safely separated before turning the Circuit Breaker “ON.”
Connect the tester between the tagged common terminal and ground
in one of the boxes to determine the location for the Accessory
Dimmer. If the test indicates voltage then that will be Location A, and
will be used for the Accessory Dimmer. If voltage is not present then
the other 3-way location will be Location A.

Tag / Étiquette / Etiqueta

Red

Rouge / Rojo

Bare

Nu

Desnudo

Black

Noir

Negro

White
Blanc
Blanco

Instalación de Control de Dos Ubicaciones

(requiere uno Inteligente y un Accesorio)

2.3

ACCESSORY

Accessory

Accessoire

Accesorio

Disconnect existing switch and remove. Connect Accessory
Dimmer in Location A as shown.

Débranchez l’interrupteur existant et retirez-le. Raccordez le
gradateur à l’emplacement A, comme montré.

Desconecta el interruptor existente y retíralo Conecta el
Accesorio Atenuador en la Ubicación A como se muestra.

Accessory/Accessoire/Accesorio

Location A / Emplacement A / Ubicación A

Black

Noir

Negro

Red

Rouge/Rojo

Green

Vert

Verde

Red

Rouge

Rojo

Black

Noir / Negro

Tag

Étiquette

Etiqueta

White/Blanc/Blanco

White
Blanc

Blanco

NOTE: Disconnect power after this step.
REMARQUE: Le disjoncteur doit être armé (ON) pendant cette étape et les interrupteurs doivent être positionnés de manière à ce que

le luminaire soit éteint. Assurez-vous que tous les fils sont bien écartés avant de réarmer (ON) le disjoncteur. Raccordez le détecteur
entre la borne commune étiquetée et qu’il soit inséré dans la masse des boites afin de déterminer l’emplacement du gradateur. Si le
détecteur indique la présence de tension, ceci déterminera l’emplacement A qui sera utilisé pour le gradateur. Si la tension n’est pas
présente, l’autre emplacement à 3 voies sera l’emplacement A.

REMARQUE: Mettez l’alimentation hors tension après cette étape.
NOTA: El Disyuntor debe estar "ENCENDIDO" durante este paso y los interruptores deben configurarse de manera que la luz esté

apagada. Asegúrate de que todos los cables estén separados de manera segura antes de "encender" el Disyuntor. Conecta el probador
entre el terminal común etiquetado y la conexión a tierra en una de las cajas para determinar la ubicación del Atenuador Accesorio. Si
la prueba indica voltaje, esa será la ubicación A, y se usará para el Atenuador Accesorio. Si no hay voltaje, la otra ubicación de 3 vías
será la ubicación A.
NOTA: Desconecta la energía después de este paso.

Black
Noir
Negro

Green

Vert/Verde

Smart Dimmer

Red
Rouge/Rojo

Light Fixture

Luminaire

Dispositivo de Iluminación

Accessory Dimmer

Gradateur / Accesorio Atenuador

Hot
Sous tension
Caliente

120V

Mise à la terre/Conexión a tierra

Neutral
Neutre
Neutro

Black
Noir
Negro

Green
Vert
Verde

Ground

White / Blanc / Blanco White / Blanc / Blanco White / Blanc / Blanco

Location A / Emplacement A / Ubicación A

Red
Rouge
Rojo

White
Blanc
Blanco

Traveler Wires

Fils de navette/Cables Conductores

Red
Rouge
Rojo

Gradateur intelligent / Atenuador Inteligente

Black
Noir
Negro

Ground

Mise à la terre/Conexión a tierra

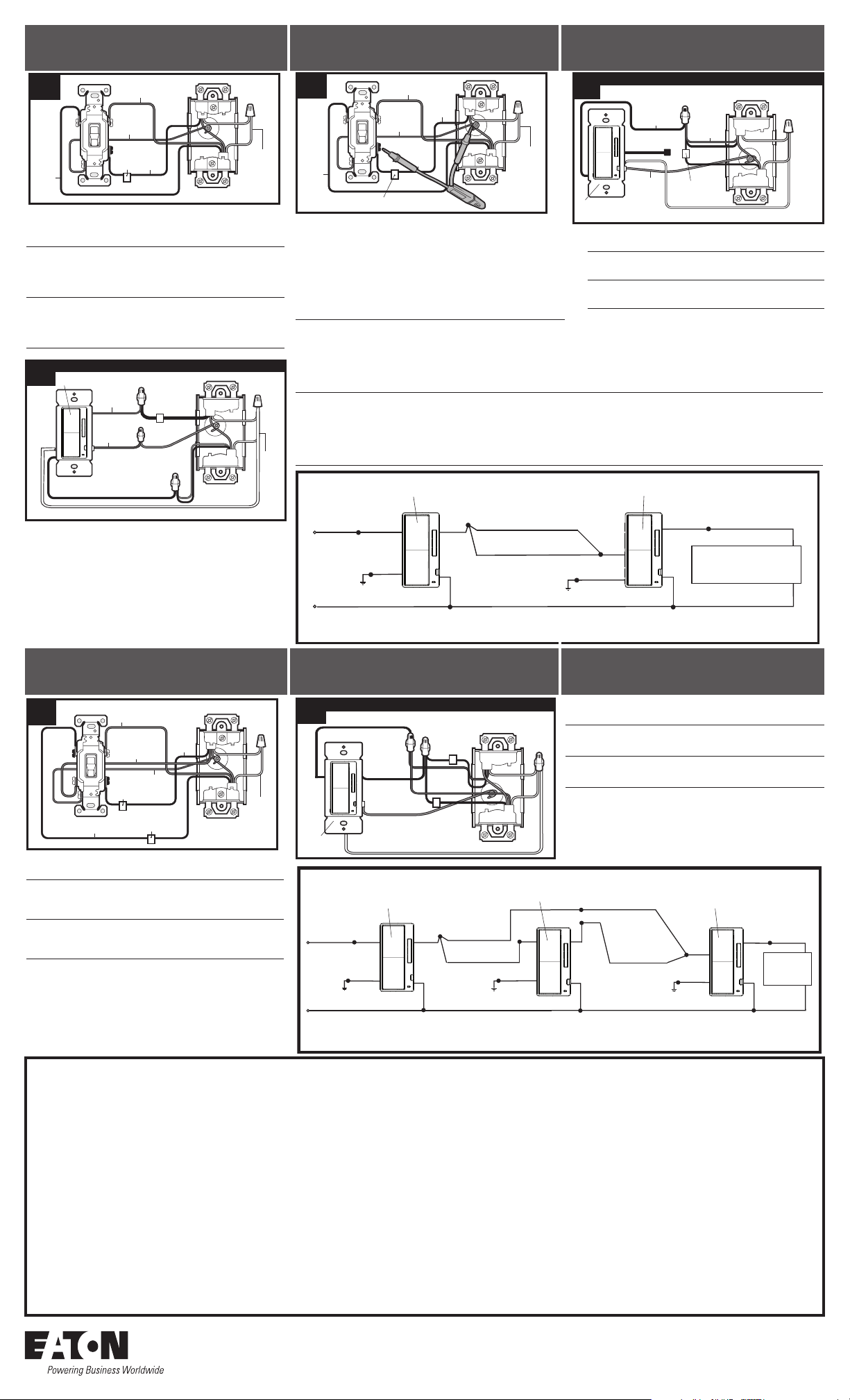

Three Location Control Installation

(requires one Master and two Accessory dimmers)

3.1

Identify existing wiring (4-way switches) Tag common wire on
4-Way switch. (see “How to Identify Common Wires” section*)

Identifiez le câblage existant (interrupteurs à 4 voies) et étiquetez
le fil commun sur l’interrupteur à 4 voies. (Consultez le chapitre
«Identification des fils communs»*)

Identifica el cableado existente (interruptores de 4 vías) Etiqueta
el cable común en el interruptor de 4 vías. (mira la sección "Cómo
Identificar Cables Comunes"*)

Black

Noir/Negro

Red/Rouge/Rojo

Red

Rouge

Rojo

Bare

Tag

Nu

Étiquette
Etiqueta

Desnudo

Tag

Étiquette/Etiqueta

Black

Noir

Negro

White
Blanc

Blanco

Installation pour commande à

trois emplacements

(requiert un interrupteur principal et deux gradateurs)

3.2

4-Way Location / Emplacement pour 4 voies / Ubicación de 4 vías

Tag

Étiquette

Etiqueta

Red

Black

Noir

Negro

Accessory
Accessoire
Accesorio

Hot
Sous tension
Caliente

120V

Mise à la terre/Conexión a tierra

Neutral
Neutre
Neutro

Rouge/Rojo

Green

Vert/Verde

White/Blanc/Blanco

Accessory Dimmer

Gradateur

Accesorio Atenuador

Black
Noir
Negro

Green
Vert
Verde

Ground

White / Blanc / Blanco

Location A / Emplacement A / Ubicación A

Red
Rouge
Rojo

White
Blanc
Blanco

Red

Rouge/Rojo

Black

Negro

Noir

Traveler Wires
Fils de navette

Cables Conductores

Black
Noir
Negro

Ground

Mise à la terre/Conexión a tierra

White / Blanc / Blanco White / Blanc / Blanco

Red
Rouge
Rojo

Green
Vert/Verde

Blanco

Accessory Dimmer

Accesorio Atenuador

Instalación de Control de Tres Ubicaciones

(requiere uno maestro y dos atenuadores accesorios)

Connect the second Accessory Dimmer (4-way switch)
as shown.

White

Raccordez le deuxième gradateur (interrupteur à 4 voies)

Blanc

comme montré.
Conecta el segundo Atenuador Accesorio (interruptor de

4 vías) como se muestra.

Gradateur

Red / Rouge / Rojo

Red
Rouge
Rojo

White
Blanc
Blanco

Traveler Wires
Fils de navette

Cables Conductores

Black
Noir
Negro

Mise à la terre/Conexión a tierra

Ground

Smart Dimmer

Gradateur intelligent

Atenuador Inteligente

Black
Noir
Negro

Green
Vert
Verde

Red
Rouge
Rojo

Light Fixture

Luminaire

Dispositivo de

Iluminación

White / Blanc / Blanco

IMPORTANT! How to identify Common Wires
Two location:

*

Each switch will have insulated wires connected to three terminal
screws plus a green or bare wire connected to a green terminal screw.
The three terminals are usually one dark colored screw and two light
colored screws (ignore the Green screw). Alternatively, the three
screws may be the same color and one will be marked COMMON
or COM Find the wires connected to the dark or COMMON screws.
Usually these wires are black but may be red or blue. Tag these wires
on both switches to identify when wiring.

Three location:

Two of the existing switches will be 3-way. The 3-way switches will
be located at each end of the circuit with a 4-way switch in between.
TAG the two 3-way switches as in the Two Location Control section.
The 4-Way switch has 4 insulated wires connected to 4 terminal
screws. VERY IMPORTANT - TAG two same color insulated wires,
which are connected to screws of opposite colors.

IMPORTANT! Identification des fils communs*
Deux emplacements:

Chaque interrupteur possède des fils isolés raccordés à trois vis de
borne et un fil vert ou nu raccordé à la vis de borne verte. L’une de
ces bornes a habituellement une vis de couleur foncée alors que
les deux autres sont de couleur pâle (ignorez la vis verte). On peut
aussi constater que les trois vis sont de couleur identique et l’une
sera identifiée par «COMMON» ou «COM» (commun). Trouvez les
fils raccordés à la vis de couleur foncée ou aux vis identifiées par
«COMMON» (commun). Ces trois fils sont habituellement noirs, mais
peuvent aussi être de couleur rouge ou bleu. Étiquetez ces fils sur les
deux interrupteurs afin de les identifier lorsque vous procéderez au
câblage.

Trois emplacements:

Deux des interrupteurs existants seront à 3 voies. Les interrupteurs à
3 voies seront installés à chaque extrémité du circuit et l’interrupteur
à 4 voies sera situé entre les deux. ÉTIQUETEZ les interrupteurs à 3
voies comme indiqué au chapitre «Commande à deux emplacements».
L’interrupteur à 4 voies possède 4 fils isolés raccordés à 4 bornes à vis.
TRÈS IMPORTANT –ÉTIQUETEZ les deux fils isolés de même couleur,
lesquels sont raccordés aux vis de couleurs opposées.

© 2018 Eaton
All Rights Reserved

Eaton

1121 Highway 74 South
Peachtree City, GA 30269
eaton.com/lighting

Printed in USA
Imprimé aux États-Unis
Impreso en los EE. UU.
Publication No. IB517016EN
February 23,2018

IMPORTANTE: Cómo identificar los Cables Comunes*
Dos ubicaciones:

Cada interruptor tendrá cables aislados conectados a tres tornillos
de terminal más un cable verde o desnudo conectado a un tornillo
de terminal verde. Los tres terminales suelen ser un tornillo de
color oscuro y dos tornillos de color claro (ignora el tornillo verde).
Alternativamente, los tres tornillos pueden ser del mismo color y uno
se marcará COMMON o COM. Encuentra los cables conectados a los
tornillos oscuros o COMMON. Por lo general, estos cables son negros,
pero pueden ser rojos o azules. Etiqueta estos alambres en ambos
interruptores para identificar cuándo se realiza el cableado.

Tres ubicaciones:

Dos de los interruptores existentes serán de 3 vías. Los interruptores
de 3 vías se ubicarán en cada extremo del circuito con un interruptor
de 4 vías en el medio. ETIQUETA los dos interruptores de 3 vías como
en la sección Control de dos ubicaciones. El interruptor de 4 vías
tiene 4 cables aislados conectados a 4 tornillos de terminal. MUY
IMPORTANTE - ETIQUETA dos cables aislados del mismo color, que
están conectados a tornillos de colores opuestos.

Eaton est une marque de
Eaton is a registered
trademark. All trademarks are
property of their respective
owners.

commerce déposée. Toutes les

autres marques de commerce

sont la propriété de leur

propriétaire respectif.

Eaton es una marca comercial
registrada. Todas las marcas
comerciales son propiedad de
sus respectivos propietarios.
