Betriebsanleitung
Explosionsgeschützter Handscheinwerfer Serie:
Operating instructions
Explosion protected portable searchlight series:
Mode d’emploi
Projecteur portatif pour atmosphère explosive
series:
SEB 8, SEB 8 L, SEB 8 ADR,
SEB 8 DIN, SEB 8 L DIN
3 1147 000 165(D)
"En caso necesario podrá solicitar de su
representante CCH/CEAG estas
instrucciones de servicio en otro idioma de
la Union Europea"
"Se desiderate la traduzione del manuale
operativo in un´altra lingua della Comunit à
Europea potete richiederla al vostro
rappresentante CCH/CEAG"
"Montagevejledningen kan oversættes til
andre EU-sprog og rekvireres hos Deres
CCH/CEAG leverandør"
"Indien noodzakelijk kan de vertaling van
deze gebruiksinstructie in een andere EUtaal worden opgevraagd bij Uw CCH/CEAG vertegenwoordiging"
"En översättning av denna montage- och
skötselinstruktion till annat EU - språk kan
vid behov beställas från Er CCH/CEAGrepresentant"
"Se for necessária a tradução destas
instruções de operação para outro idioma da
União Europeia, pode solicita-la junto do seu
representante CCH/CEAG"
"Tarvittaessa tämän käyttöohjeen käännös
on saatavissa toisella EU:n kielellä Teidän
CCH/CEAG - edustajaltanne"
""
""
"
Εαν χρειασθει, µεταϕραση των οδηγιωνΕαν χρειασθει, µεταϕραση των οδηγιων
Εαν χρειασθει, µεταϕραση των οδηγιωνΕαν χρειασθει, µεταϕραση των οδηγιων
Εαν χρειασθει, µεταϕραση των οδηγιων
χρησεως σε αλλη γλωσσα της ΕΕ, µπορει ναχρησεως σε αλλη γλωσσα της ΕΕ, µπορει να
χρησεως σε αλλη γλωσσα της ΕΕ, µπορει ναχρησεως σε αλλη γλωσσα της ΕΕ, µπορει να
χρησεως σε αλλη γλωσσα της ΕΕ, µπορει να
ζητηθει απο τον Αντιπροσωπο της ζητηθει απο τον Αντιπροσωπο της
ζητηθει απο τον Αντιπροσωπο της ζητηθει απο τον Αντιπροσωπο της
ζητηθει απο τον Αντιπροσωπο της
CCH/CCH/CCH/CCH/
CCH/CCH/CCH/CCH/
CCH/CCH/
CEAG"CEAG"
CEAG"CEAG"
CEAG"
2 Cooper Crouse-Hinds GmbH
Montagebilder / Funktionsbilder / Maßbilder
Illustrations for mounting / Functional illustrations / Dimensional drawings
Illustrations du montage / lIlustrations du fonctionnement / Plans cotés
1
2
37
4
LED blinkt
Pulsing LED
LED clignotant
LED, LED
rot/red/rouge grün/green/verte
ca. 00 – 020%
ca. 21 –
040%
ca. 41 –
060%
ca. 61 –
080%
ca. 81 – 100%
Ladezustand
Charging level
Niveau de charge
3a
1
3b
(+)
2
4
(-)
5
3
6
87
1
ca. 100°
9
4
β
χ
ca. 100
ca. 112
ca. 119
ca. 109
ca. 325
ca. 146,5
2
Ladezustand/Charging level/Niveau de charge
Betriebsdauer/Operation duration/Autonomie
Hauptlampe/Main lamp/Phare
Nebenlampe/pilot lamp/Veilleuse
Nebenlampe/pilot lamp/Veilleuse
Cooper Crouse-Hinds GmbH 3
1. Sicherheitshinweise
Zielgruppe:
Elektrofachkräfte und unterwiesene Personen.
U Dieser Handscheinwerfer darf nicht in
den Zone 0/20 eingesetzt werden!
U Die auf dem Handscheinwerfer angege-
bene Temperaturklasse ist zu beachten!
U Der Handscheinwerfer darf nur außerhalb
explosionsgefährdeter Bereiche geöffnet
bzw. geladen werden!
U Umbauten oder Veränderungen an der
Leuchte sind nicht zulässig!
U Er ist bestimmungsgemäß in unbeschä-
digtem und einwandfreiem Zustand zu
betreiben!
U Als Ersatz dürfen nur Originalteile von
Cooper Crouse-Hinds GmbH (CCH)/
CEAG verwendet werden!
U Reparaturen, die den Explosionsschutz
betreffen, dürfen nur von CCH/CEAG
oder einer qualifizierten „Elektrofachkraft“ durchgeführt werden!
U Vor der ersten Inbetriebnahme muß der
Handscheinwerfer entsprechend der im
Abschnitt 6 genannten Anweisung geladen werden!
U Leuchten mit NC-Akkumulatoren nicht
länger als 6 Monate ohne Ladung lagern!
U Vor dem Öffnen der Leuchte den Netz-
stecker ziehen! (Nur SEB 8 L/SEB 8 L DIN)
Beachten Sie die nationalen Unfallverhütungs- und Sicherheitsvorschriften
und die nachfolgenden Sicherheitshinweise, die in dieser Betriebsanleitung
mit einem ( ) gekennzeichnet sind!
Der Handscheinwerfer besteht aus zwei Einheiten:
1. Leuchtenoberteil (Bild 1)
2. Batteriegehäuse (Bild 2)
Der Leuchtenkopf ist über ein Drehgelenk schwenkbar befestigt.
Unter dem Traggriff befindet sich ein Drehschalter
(Bild 1, Pos. 1) mit 5 Schaltstellungen.
= Service
⊗ = Nebenlampe (Bypass)
0 = AUS
⊗ = Hauptlampe
= Hauptlampe blinkend
Seitlich am Leuchtenkopf befindet sich eine LEDLadezustands- und Kapazitätsanzeige (Bild 1, Pos. 2).
An der Rückseite des Leuchtenkopfes ist ein
schwenkbarer Vorsteckscheibenbehälter eingerastet
(Bild 1, Pos. 3/5).
Das Ladekabel (nur Typen SEB... L) wird durch
Drehen des Vorsteckscheibenbehälters zugänglich
(Bild 1, Pos. 4).
Bis zu drei Vorsteckscheiben (Streuscheiben) können
im Vorsteckscheibenbehälter aufbewahrt werden.
Am Verschraubungsring sind federnde Nocken
angebracht (Bild 1, Pos.7), in die eine Vorsteckscheibe eingesteckt werden kann (Achtung:
Einstecken nur von einer Seite).
Durch Drehen des Verschraubungsringes (ca. 2
Umdrehungen) kann der Lichtstrahl von Scheinwerfer- bis Breitstrahlcharakteristik eingestellt werden
(Bild 1, Pos. 6).
Der Leuchtenkopf kann um ca. 100° geschwenkt
werden (Bild 1).
Zur Erhöhung der Standfestigkeit des Handscheinwerfers kann ein Schieber am Boden der Leuchte
nach hinten herausgezogen werden (Bild 2, Pos. 1).
Sicherheitsfunktionen des Handscheinwerfers:
Die Handscheinwerfer der Serie SEB 8 besitzen
einige Funktionen, die die Nutzung einfach und
sicher machen.
Fadenbruchkontrolle - Hauptlampe:
Fällt während des Betriebes oder beim Einschalten
die Hauptlampe aus, wird automatisch auf die
Nebenlampe umgeschaltet. Die Funktionen
Schalterstellung (Dauer- bzw. Blinklicht) und die
Diodenanzeige bleiben erhalten.
Überwachung - Nebenlampe:
Beim Einschalten der Hauptlampe wird der Zustand
der Nebenlampe überprüft.
Ist die Nebenlampe defekt, blinkt die rote LED für
einige Sekunden (ca. 4 – 5 mal).
Danach erfolgt die normale Ladeanzeige.
Bei defekter Nebenlampe und Schalterstellung
Nebenlampe wird die Hauptlampe mit geringerem
Strom betrieben, so daß mit der Hauptlampe die
Lichtstärke der Nebenlampe erreicht wird.
Tiefentladeschutz:
Ist die Batterie fast entladen, wird automatisch auf
Nebenlicht umgeschaltet.
Nach einigen Minuten weiterer Entladung wird auch
die Nebenlampe abgeschaltet.
Dies bewirkt, daß die Batterie nicht tiefentladen wird.
Die Batterie ist somit geschützt.
Achtung! Diese Funktion ist nur bei der Schalterstellung "Hauptlampe Dauerlicht" und "Hauptlampe
Blinklicht" möglich. Bei Schalterstellung "Nebenlicht"
ist durch die Funktion "Bypass" (siehe dort) der
Tiefentladeschutz blockiert.
Bypass:
In der Schalterstellung „Nebenlampe“ wird die
Elektronik überbrückt.
Durch diese Sicherheitsmaßnahme wird erreicht, daß
die Nebenlampe selbst im Fehlerfall eingeschaltet
werden kann.
Achtung: In dieser Betriebsart sollte die
Leuchte nicht ohne Aufsicht eingeschaltet
bleiben, da der Tiefentladeschutz im Interesse des
Personenschutzes nicht wirksam ist.
Reset:
Wird die Elektronik durch äußere Einflüsse (z. B.
durch extrem starke, oberhalb des zulässigen EMVPegels liegende elektromagnetische Strahlung)
gestört, wird automatisch ein Reset durch den
Prozessor durchgeführt.
2. Normenkonformität
Dieser explosionsgeschützte Handscheinwerfer
entspricht den Anforderungen der EN 50014, EN
50019, EN 50020, EN 60598, EN 50281: 1999, DIN
14642 (Feuerwehrnorm, nur SEB 8. DIN), den EGRichtlinien „Geräte und Schutzsysteme zur
bestimmungsgemäßen Verwendung in explosionsgefährdeten Bereichen“ (94/9/EG) und der EGRichtlinie „Elektromagnetische Verträglichkeit“ (89/
336/EWG) sowie 72/245/EWG und 95/54/EG mit
EG-Genehmigungszeichen: e1*023025EG-Genehmigungszeichen: e1*023025
EG-Genehmigungszeichen: e1*023025EG-Genehmigungszeichen: e1*023025
EG-Genehmigungszeichen: e1*023025
Er wurde entsprechend dem Stand der Technik und
gemäß DIN EN ISO 9000:2000 entwickelt, gefertigt
und geprüft.
Dieser Handscheinwerfer ist zum Einsatz in
explosionsgefährdeten Bereichen der Gruppe II
(Zone 1, 21, 2 und 22 gemäss IEC 60079-10
geeignet.
3. Technische Daten
EG-Baumusterprüfbescheinigung: PTB 99 ATEX 2195
Kennzeichnung gemäß Richtlinie 94/9/EG:
II 2 G/ II 2 D T60 °C
Zündschutzart: EEx e ib IIC T4
Anerkennung der Qualitätssicherung Produktion: PTB 96 ATEX Q 001-2
Lampenbestückung
SEB 8/SEB 8 L/ SEB 8 ADR
Hauptlampe (HalogenHüllkolbenlampe): 5,5V/5,5W, Sockel: BA 15 d
Bestell Nr.: 1 2061 000 040
SEB 8 DIN/SEB 8 L DIN
Xenon-Lampe 4,8 V 4 W, Sockel: BA 15 d
Bestell Nr. 1 2061 001 400
Nebenlampe: 4,8V/1,5W, Sockel: BA 9 s
Bestell Nr.: 1 2041 000 450
Nennspannung für Ladung
der Leuchte SEB 8 L ...: 230 – 250 V +/- 10%,
50/60 Hz (mit integrier-
tem Ladeteil)
Betriebsdauer
Hauptlampe: ca. 5,5 h
Hauptlampe Blinklicht: ca. 23 h
Nebenlampe: ca. 22 h
Batterie
SEB 8/SEB 8 L/SEB 8 ADR: 4 NC- 4,8 V 7 AH (nur Typ
2 1147 701 000)
SEB 8 DIN/ SEB 8 L DIN 4 NC -4,8 V 5 AH (nur
Type 2 1147 512 000
Ladezustands- und
Kapazitätsanzeige: Siehe Bild 3 und 4
Ladezeit für
Nennbetriebsdauer: Je nach Restkapazität
bis 14 h
Zulässige
Umgebungstemperaturen
Allgemein: -20°C bis +40°C
Im Ladebetrieb
datenhaltig: -5°C bis +30°C
Lagerung
in Originalverpackung: -40°C bis +60°C
Schutzart nach EN 60529
(IEC 60529): IP65
Schutzklasse nach EN 60598
Im Ladebetrieb: II
Im Batteriebetrieb: III
Leuchtengeometrie
Abmessungen: Siehe Bild 7
Gewicht: SEB 8 L ca. 2,5 kg
SEB 8/SEB ADR ca. 2,0 kg
SEB 8 DIN ca. 1,6 kg*
SEB 8 L DIN ca. 2,2 kg*
(* ohne Zubehör)
4. Beschreibung und Anwendung
Der explosionsgeschützte Handscheinwerfer wird in
zwei Grundausführungen gefertigt.
Die Leuchte SEB 8/SEB 8 ADR/SEB 8 DIN ist für die
Ladung im Netzladegerät LG 443 (Bestell-Nr.:
1 1540 000 443) und im KFZ-Halter 90 (Bestell-Nr.:
1 1145 000 792) vorgesehen. Die Leuchten SEB 8 L
und SEB 8 L DIN besitzen ein zusätzliches Netzladeteil im Leuchtenkopf und können mit der
Netzanschlussleitung zusätzlich direkt am 230 V Netz
geladen werden.
4 Cooper Crouse-Hinds GmbH
Die Ladezustandsanzeige (LEDs) kann erlöschen.
Die gewünschte Leuchtenfunktion wird durch Drehen
des Schalters auf 0 „AUS“ und zurück auf Leuchtenfunktion wieder hergestellt.
Die Ladezustandsanzeige (LEDs) zeigt wieder den
aktuellen Ladezustand an.
Hinweis: Eine Langzeitstörung kann mit der
Funktion Bypass überbrückt werden.
Ladekontrolle (Service):
Bei der Ladekontrolle wird die Batterie geladen –
entladen – geladen. Dabei stellt die Elektronik den
tatsächlichen, alterungsbedingten Zustand der
Batterie fest.
Durch diese Funktion wird die Batterie optimal
geladen und die Ladezustandsanzeige abgeglichen.
(s. Sicherheitsfunktion Service in Abs. 6, Instandhaltung/Wartung).
Besonderheiten der SEB 8 ADR
EG-Typgenehmigung gemäß Richtlinie
94/55/EG (ADR-Rahmenrichtlinie für
Gefahrguttransport auf der Straße)
Diese Leuchtenausführung mit der Funktion
“Warnleuchte nach Straßenverkehrs- Zulassungsordnung” wird mit einer speziellen orangefarbenen
Vorsteckscheibe in der rückwärtigen Halterung
geliefert.

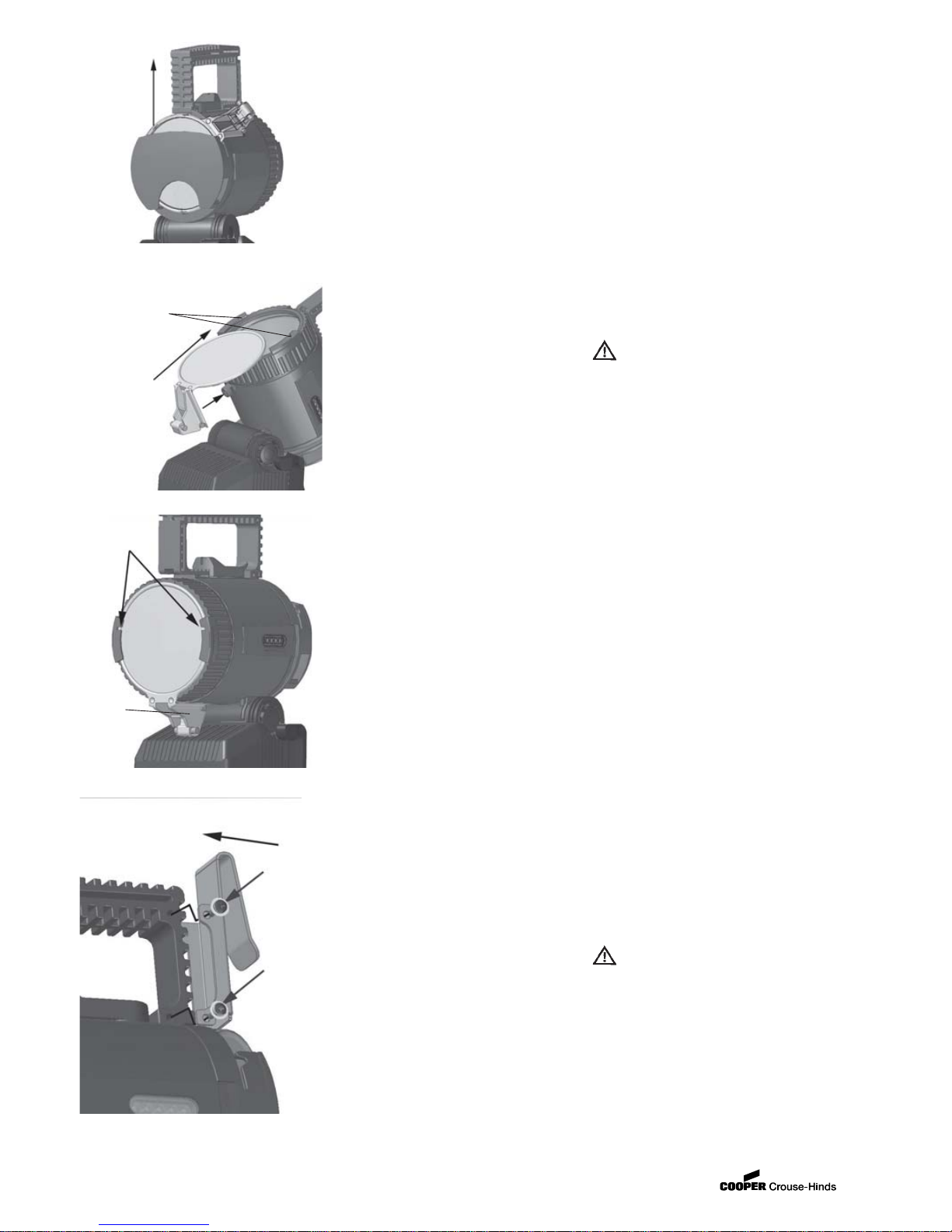

Entnahme der orangefarbene Vorsteckscheibe
aus der Halterung
Hierzu ist der Stützfuß der Vorsteckscheibe in
Richtung Traggriff abzuschwenken und dann nach
oben herauszuziehen (Bild 1)
Gebrauch als Warnleuchte mit Blinkfunktion
Zum Einsetzten der Scheibe auf den Leuchtenkopf
den Verschraubungsring zur Fokussierung so drehen,
dass die Markierungsnut unter dem Traggriff steht
(Bild 2, "oben").
Dann kann die Vorsteckscheibe bei abgeschwenktem Leuchtenkopf
von untenvon unten
von untenvon unten
von unten (Bild 2) in die Scheibenhalterung eingesteckt werden. Der Stützfuß der
Vorsteckscheibe muß dann die Hülse der unteren
Befestigungsschraube komplett abdecken.
Jetzt sind die Schaltfunktionen durch die zwei
integrierten Magnete geändert:
Bei abgeschwenktem Leuchtenkopf sind alle
Schaltfunktionen außer Betrieb gesetzt. Wird der
Leuchtenkopf in die waagerechte Stellung gebracht
(Lichtaustritt parallel zu Fahrbahn), wird die
Blinkfunktion automatisch eingeschaltet.
Ein Abschalten in dieser Stellung ist nicht
möglich.
Zu Ausschalten muss der Leuchtenkopf wieder
abgeschwenkt werden, oder die Scheibe ist zu
entfernen.
Einsetzen der Vorsteckscheibe im rückwärtigen
Scheibenfach
Die im Scheibenfach eingesteckte Vorsteckscheibe
rastet im linken oder rechten Anschlag in der
Halterung ein. Sie muß deshalb als erste Scheibe
eingesetzt werden, weitere Vorsteckscheiben sind
vom Leuchtenkopf gesehen dahinter einzustecken.
Montage der Gütelhakens (nur SEB 8 DIN/
SEB 8 L DIN)
Der beiliegende Gurtelhaken (Bild 4) ist mit den 4
Befestigungsschrauben (sebstschneidend) einschließlich der Unterlegscheiben am Leuchtengriff
fest zu montieren (Bild 4 A -B)
5. Inbetriebnahme
U Überprüfen Sie vor der Inbetriebnahme die
korrekte Funktion und den einwandfreien
Zustand des Handscheinwerfers in Übereinstimmung mit dieser Betriebsanleitung und
anderen zutreffenden Bestimmungen!
U Der Handscheinwerfer darf nur außerhalb
explosionsgefährdeter Bereiche geöffnet bzw.
geladen werden!
U Es ist sicherzustellen, dass der Netzstecker
sauber und trocken ist!
U Erstinbetriebnahme Laden:
Betriebsanleitung für das jeweils verwendete
CCH/CEAG-Ladegerät beachten!
Der Handscheinwerfer Typ SEB 8 L/SEB 8 L DIN
kann direkt am Netz (230 – 250 V +/-10%, 50/60Hz)
oder im Ladegerät LG 443 oder im KFZ-Halter 90
geladen werden.
Der Handscheinwerfer Typ SEB 8/SEB 8 ADR/
SEB 8 DIN darf nur in den Ladegeräten LG 443 oder
KFZ-Halter 90 geladen werden.
Achtung:
Die Batterie ist bei der Auslieferung aus
sicherheitstechnischen Gründen „nicht
geladen“!
Vor der ersten Inbetriebnahme ist die Leuchte nach
Abs. 6: Instandhaltung/Wartung in Schalterstellung
„Service“ zu laden.
Um die volle nutzbare Batteriekapazität zu erreichen,
muß die Batterie mind. 3 Lade-Entladezyklen
unterzogen werden.
Bei Temperaturen unter -5°C wird aus elektrochemischen Gründen die Batterie nicht geladen werden.
Bei Temperaturen >30°C kann aus elektrochemischen Gründen die Batterie nicht voll geladen
werden.
Empfehlung:
Die Batterie vor der Ladung auf Raumtemperatur
(ca. 20°C) anwärmen.
Blinkt die LED auch nach Ablauf einer Ladezeit von
14 Stunden (Bild 4), so läßt die Umgebungstemperatur eine Volladung der Batterie nicht zu. Die
Ladung wird fortgesetzt, sobald die Temperatur es
zuläßt.
Hinweis:
Während der Ladung ist die Leuchtenfunktion,
unabhängig von der Schalterstellung „Hauptlicht
bzw. Hauptlicht Blinken“, abgeschaltet.
In der Schalterstellung „Nebenlampe an“ leuchtet die
Nebenlampe, wodurch die Ladezeit verlängert wird.
Wird die Netzspannung unterbrochen, schaltet sich
je nach Schalterstellung das Hauptlicht oder das
Blinklicht ein (Notlichtfunktion bei Netzausfall).
Bei voll geladener Batterie schaltet die rechte LED
von Blinklicht auf Dauerlicht um (Bild 3).
Leuchten auch nach beendetem Ladevorgang bei
Raumtemperatur nicht alle LEDs auf, ist die Batterie
gealtert oder defekt und muß ausgewechselt werden
(s. Sicherheitsfunktion Service in Abs. 6, Instandhaltung/Wartung).
Wird der Handscheinwerfer in der Ladeposition
aufbewahrt, so wird automatisch die durch die
Selbstentladung verlorene Energie wieder nachgeladen.
Der Ladevorgang ist beendet, wenn alle LEDs
permanent leuchten.
Blinkt keine LED bei entladener Batterie während der
Ladung, muß das Ladegerät überprüft werden (z. B.
mit einem zweiten Handscheinwerfer).
6. Instandhaltung/Wartung
Die für die Instandhaltung, Wartung und
Prüfung von explosionsgeschützten Betriebs-
mitteln geltenden Bestimmungen (z.B. EN
60079-17) sind einzuhalten!
Achtung:
Auf Grund der Selbstentladung von NC-Batterien
sollte auch dann, wenn die Leuchte nicht benutzt
wurde, nach 4 – 6 Wochen nachgeladen werden, um
die Funktion der Kapazitätsanzeige sicherzustellen.
Sicherheitsfunktion „Service“:
Der Service dient zur Erfassung des Batteriezustandes und zum Abgleich der Ladezustandsanzeige
durch die Elektronik. Dieser Vorgang dauert ca. 36
Stunden. Wenn eine hohe Verfügbarkeit gefordert
wird, empfehlen wir, diesen Servicetest halbjährlich
durchzuführen. Dieser Test sollte bei ca. 15°C – 25°C
erfolgen, um eine exakte Kalibrierung der Anzeige zu
gewährleisten.
Bild 1 Scheibe entnehmen
Bild 2 Scheibe einführen
oben
oben
Bild 3 Leuchte blinkt
Schraube
abdecken
A
B
B
Bild 4 Gürtelhaken befestigen
Cooper Crouse-Hinds GmbH 5
Service durchführen:
1. Leuchte in Ladeposition bringen.
2. Drehschalter in Pos. „Service“ schalten.
Automatischer Ablauf folgender Vorgänge:
3. Die Batterie des Handscheinwerfers wird
geladen. Die Ladezustandsanzeige (LEDs) bildet
ein Lauflicht von links nach rechts.
4. Nach der Aufladung wird der Handscheinwerfer
mit der Hauptlampe kontrolliert entladen. Die
Ladezustandsanzeige (LEDs) bildet ein Lauflicht
von rechts nach links.
5. Der Batteriezustand wird gespeichert.
6. Die Batterie wird wieder aufgeladen. Die
Ladezustandsanzeige (LEDs) (Bild 3)
zeigt dabei einen normalen Ladevorgang an.
Anmerkung:
Je häufiger ein Service durchgeführt wird, umso
geringer ist die Abweichung der Ladezustandsanzeige.
Achtung:
Bei Unterbrechung des Service-Ablaufes durch z. B.:
Hauptlampe defekt - Netzausfall - Umschalten des
Drehschalters, (Anzeige: Grüne LEDs leuchten, rote
LED blinkt), Fehler beheben (z. B. Hauptlampe
erneuern). Service neu starten.
Lampenwechsel (Haupt- und Nebenlampe):
Der Lampenwechsel darf nur im
„nicht explosionsgefährdeten Bereich“
durchgeführt werden!
Die Hinweisschilder mit den zulässigen Lampen sind
nach Herausschrauben des Verschraubungsrings
sichtbar.
1. Schalten Sie den Handscheinwerfer aus und
trennen Sie ggf. den Stecker vom Netz.
2. Innensechskantschraube (Bild 1, Pos. 7) unten
am Leuchtenkopf lösen.
3. Danach den Verschraubungsring durch
Linksdrehung entfernen (Bild 1, Pos. 8).
4. Entnehmen Sie die Lampe aus der BajonettFassung. (Hauptlampe: Drücken-links drehenziehen) (Bild 1, Pos. 9) (Nebenlampe: Drückenrechts drehen-ziehen) (Bild 1, Pos. 9)
5. Einbau der neuen Lampe und Verschließen des
Leuchtenkopfes in umgekehrter Reihenfolge.
Hinweis:
In der Fassung sind zur Fokussierung der Hauptlampe 3 Raststellungen vorhanden. Setzten sie die
neue Lampe in die beste Fokusierung ein
(normalerweise mittlere Position)
Achtung:
Auf sauberen, unbeschädigten Dichtring achten.
Innensechskantschraube auf festen Sitz überprüfen.
Batteriewechsel:
Der Batteriewechsel darf nur im „nicht
explosionsgefährdeten Bereich“ durchgeführt
werden!
Das Hinweisschild mit den zulässigen Batterietypen
ist nach Öffnen des Batteriegehäuses sichtbar.
1. Schalten Sie den Handscheinwerfer aus und
trennen Sie ggf. den Stecker vom Netz.
2. Schieben Sie den Schieber unter dem Batterie-
gehäuse soweit zurück, bis die Sechskantschraube in der Bohrung des Schiebers sichtbar
wird. (Bild 2, Pos. 1)
3. Lösen Sie die Innensechskantschraube mit dem
beigefügten Schraubendreher und ziehen Sie das
Batteriegehäuse ab.
Achtung:
Vermeiden Sie Kurzschluß!
4. Lösen Sie die blaue (-) und die gelbe (+)
Batterieladeleitung (Bild 2, Pos.3a/b) sowie die
Steckverbindung (Bild 2, Pos.4) und entnehmen
Sie die Batterie.
5. Setzen Sie die neue Batterie ein und schließen
Sie die Leitungen polrichtig an.
Blaue (-) (Bild 2, Pos.3a) und die gelbe (+)
Batterieladeleitung (Bild 2, Pos. 3b)
Vorsicht: Keine Leitungen quetschen!
6. Verschließen Sie die Leuchte in umgekehrter
Reihenfolge.
Achtung: Innensechskantschraube auf
festen Sitz überprüfen.
7. Führen Sie einen Service, wie unter Punkt 6
beschrieben durch.
Hinweis:
Beachten Sie bei der Entsorgung die nationalen Abfallbeseitigungsvorschriften.
6 Cooper Crouse-Hinds GmbH
Schalterstellung Hauptlampe Hauptlampe Nebenlampe LED-Anzeige Ursache Maßnahme
Handscheinwerfer leuchtet blinkt leuchtet
Nebenlampe ⊗ gedimmt rot blinkend Nebenlampe Nebenlampe
defekt auswechseln
Nebenlampe ⊗ keine Funktion i. O. keine
Hauptlampe ⊗ gemäß Hauptlampe Hauptlampe
Batterie- defekt auswechseln
Kapazität
Hauptlampe ⊗ gemäß Funktion i. O. keine
BatterieKapazität
Hauptlampe ⊗ nur rote LED Tiefentladeschutz aufladen
oder keine hat angesprochen
LED Funktion i. O.
Hauptlampe ⊗ blinkend gemäß Funktion i. O. keine
blinkend Batterie-
Kapazität
Hauptlampe ⊗ blinkend gemäß Hauptlampe
Hauptlampe Batterie- defekt auswechseln
blinkend Kapazität
7. Betriebs-/Fehleranalyse
Ladung
AUS gemäß Ladung beendet keine
BatterieKapazität
oder führende
LED blinkt
AUS ⊗⊗⊗keine defekte Elektronik Handschein-
werfer zur
Reperatur
Hauptlampe gemäß Funktion i.O. keine
BatterieKapazität
oder LED blinkt
Hauptlampe gemäß Funktion i.O. keine
blinkend Batterie-
Kapazität
oder LED blinkt
Nebenlampe ⊗ gemäß verlängert keine oder auf
Batterie- Ladezeit auf 28 Stellung AUS
Kapazität Stunden schalten
oder LED blinkt
Programmänderungen und Programmergänzungen vorbehalten.
Betrieb
Cooper Crouse-Hinds GmbH 15
EG-Konformitätserklärung
EC-Declaration of conformity
CE-Déclaration de conformité
PTB 99 ATEX 2195
Wir ( we ; nous)
CEAG Sicherheitstechnik GmbH
Neuer Weg Nord 49
D - 69412 Eberbach
erklären in alleiniger Verantwortung, dass das Produkt
Handscheinwerfer/Hand Lamp
hereby declare in our sole responsibility, that the product
Lampe portative
déclarons de notre seule responsabilité, que le produit
Typ SEB 8 / SEB 8L
auf das sich diese Erklärung bezieht, mit der / den folgenden Norm(en) oder normativen Dokumenten
übereinstimmt
which is the subject of this declaration, is in conformity with the following standard(s) or normative documents
auquel cette déclaration se rapporte, est conforme aux norm(es) ou aux documents normatifs suivants
Bestimmungen der Richtlinie Titel und/oder Nr. sowie Ausgabedatum der Norm
terms of the directive title and/or No. and date of issue of the standard
prescription de la directive titre et/ou No. ainsi que date d'émission des normes
____________________________________________________________________________________________
________
94/9 EG: Geräte und Schutzsysteme zur EN 50014:1997
bestimmungsgemäßen Verwendung
EN 50019:1994
in explosionsgefährdeten Bereichen
EN 50020:1994
EN 60529:1991
94/9 EC: Equipment and protective systems
intended for use in potentially explosive
atmospheres
94/9 CE: Appareils et systèmes de
protection destinés à être utilisés en
atmosphère explosibles
__________________________________________________________________________________
Elektromagnetische Verträglichkeit
Electromagnetic compatibility
Compatibilité électromagnétique|
89/336 EWG / 89/336 EEC / 89/336 CEE EN 50082-2:1995
:
EN 50081-1:1992
72/245/EWG und/and/et 95/54/EG
EG-Genehmigungszeichen: e1*023025
EC-Type Approval Sign
CE-Symbole d'autorisation
__________________________________________________________________________________________
Soest,03.04.2003
Ort und Datum Leiter der Koordinierung Leiter des Qualitätswesens
Place and date Head of the co-ordinating function Head of quality assurance dept.
Lieu et date Chef du bureau de coordination Chef du dépt. assurance de qualité
3 1147 000 165(C)/30/07.03/WE
Technische Änderungen vorbehalten!
Betriebsanleitung gültig ab 07/2003
Cooper CrCooper Cr
Cooper CrCooper Cr
Cooper Cr
ouse-Hinds GmbHouse-Hinds GmbH
ouse-Hinds GmbHouse-Hinds GmbH
ouse-Hinds GmbH
Neuer Weg-Nord 49
D-69412 Eberbach
Phone +49 (0) 6271/806-500
Fax +49 (0) 6271/806-476
Internet: www.CEAG.de
E-Mail: info-ex@ceag.de
Loading...
