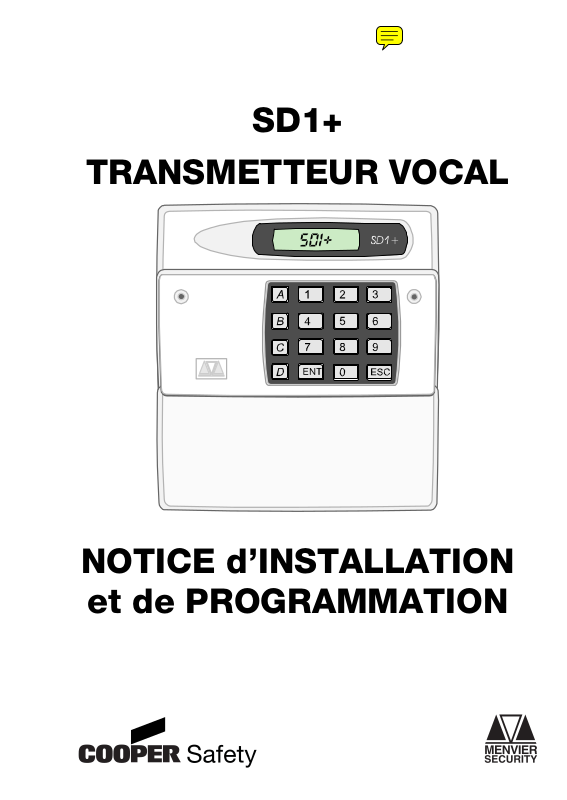

COOPER SD1+ User Manual

SD1+

TRANSMETTEUR VOCAL

NOTICE d’INSTALLATION

et de PROGRAMMATION

SD1+

Table des matières

Introduction........................................................................................................ 1

Généralités : ....................................................................................................................... 1

Spécifications : ................................................................................................................... 4

Installation.......................................................................................................... 5

Generalites: ........................................................................................................................5

Montage :........................................................................................................................... 5

Schema De La Carte Electronique : ................................................................................... 5

Connexions à la Centrale d’alarme : ................................................................................... 6

Mettre en service le SD1+ .................................................................................................. 8

Première Mise sous tension SD1EUR-00........................................................................ 8

Programmation ................................................................................................ 10

Entrer en mode programmation ....................................................................................... 10

Quitter le mode programmation........................................................................................ 10

Options De Programmation :............................................................................................ 11

Option 1 : Programmation des numéros de téléphone................................................... 12

Option 2 : Enregistrement des Messages ...................................................................... 14

Option 3 : Effacer Messages / No. Téléphone................................................................ 15

Option 4: Modification du code d’accès ........................................................................16

Option 5: Modification taille code d’accès...................................................................... 17

Option 6: Sortie Programmable ..................................................................................... 18

Option 7: Routage Des Appels ...................................................................................... 19

Option 8: Option Interruption .........................................................................................20

Option 9: Memorisation Du Dernier Appel ...................................................................... 21

Option 0: Options d’acquittement.................................................................................. 22

Options ABCD: Test Des Messages ......................................................................... 23

Messages affichés............................................................................................................ 24

Guide des principaux disfonctionnements : ...................................................................... 25

© Cooper Security Limited 2008
Tout a été mis en œuvre pour que le contenu de ce manuel soit correct, sous réserve d’erreurs et d’omissions. Cependant, ni les rédacteurs, ni
COOPER SECURITY n’accepteront quelque responsabilité que ce soit pour des pertes ou dommages qui pourraient directement ou
indirectement sur venir par ce manu el.
Le contenu de ce manuel peut être adapté à la situation la plus récente sans avis préalable.
Vous pouvez trouver sur notre site www.cooperfrance.com

d’éventuelles mises à jour de ce document.

ii

SD1+

Introduction

Cette notice décrit comment installer et programmer les transmetteurs
SD1+ version 2009 de réf. SD1-EUR, modèles sur lesquels les menus ont
légèrement évolués avec un passage à 25 s par message.

Généralités :

Le SD1+ assure l’envoi de messages préenregistrés via une ligne
téléphonique analogique dés lors que l’une de ces quatres entrées est
sollicitée. Le SD1+ peut être asservi par tout équipement électrique ayant
un contact libre de potentiel (alarme intrusion, entrée auxiliaire…).Chaque
entrée ABCD déclenche l’envoi du message qui lui est associé.

Le SD1+ nécessite une alimentation 12 Volts continu secourue délivrée
éventuellement par la centrale d’alarme.

Le SD1+ est compatible avec d’autres équipements pouvant être
connectés sur la même ligne téléphonique.

MESSAGES ENREGISTRES :

Le SD1+ dispose d’un microphone intégré permettant d’enregistrer
directement les messages. Chaque message est constitué d’un message
principal commun, permettant par ex de localiser l’installation, appelé “0”,
associé à l’un des quatres messages A, B, C ou D associé à l’entrée
sollicitée.

1

Introduction SD1+

ECOUTE DES MESSAGES :

Le SD1+ dispose d’un haut parleur permettant d’écouter la totalité des
messages enregistrés. Le SD1 intègre automatiquement le message
principal lors de l’écoute.

NUMEROS DE TELEPHONE :

Le SD1+ est capable de stocker 4 numéros de téléphone différents de 24
chiffres maximum programmables à partir du clavier du transmetteur. Il
utilise la numérotation décimale ou multifréquence et peut intégrer des
poses dans la numérotation pour les communications internationales par
exemple. Vous pouvez également paramétrer le SD1 pour envoyer des
messages texte à un fournisseur d’accès. Dans ce cas, le transmetteur
intègre la lettre correspondant à l’entrée sollicitée à la fin des messages.

EFFACEMENT DES MESSAGES ET DES N°DE TELEPHONE :

Les messages et les numéros de téléphone stockés dans le SD1 ne
peuvent être effacés par une simple coupure d’alimentation ; pour cela il
faut accéder au menu permettant d’effacer tout ou partie de ces
informations.

ROUTAGE DES APPELS :

Vous pouvez paramétrer le SD1 de façon à ce qu’il envoie tel ou tel
message vers tel ou tel numéro de téléphone programmé : par exemple
message A/entrée A envoyé vers N°2 et N°3 ; message B/entrée B envoyé
vers N°1 et N° 3.

THREE WAY CALLING

Service fournit par British Telecom : non utilisé en France.

APPEL EN ATTENTE :

Lors d’un déclenchement, le SD1 compose et appelle un N° programmé
pendant 55 secondes (20 sonneries environ). Si ce N° ne répond pas, le
SD1 raccroche et refait une tentative immédiatement ; si celle-ci échoue, le
SD1 refait une dernière tentative après 5s d’attente. Si le destinataire ne
répond toujours pas, le transmetteur raccroche et active la sortie pendant
7s, si celle-ci est paramétrée ainsi.

OPTION “ARRET D’APPEL”

Quand une personne reçoit un message d’alarme vocale du TSD1+, elle
peut terminer l’appel en appuyant sur la touche 8 de son téléphone
(acquittement). Le transmetteur interrompt son processus d’appel et

2

SD1+ Introduction

attend un prochain déclenchement d’une entrée. Il est possible de
programmer combien de fois chaque message doit être acquitté.

MEMOIRE D’EVENEMENT :

Le SD1+ mémorise le dernier appel qu’il a effectué et par quelle entrée il a
été déclenché.

INTERROMPRE L’APPEL :

Le SD1+ dispose de plusieurs options pour interrompre l’appel comme :

-le déclenchement de l’entrée D paramétrée en interruption

-le rétablissement de l’entrée déclenchée

-la saisie du code personnel

Lorsqu’une interruption est réalisée, le SD1+ stop la numérotation
immédiatement, émet un bip et affiche « interruption » pendant quelques
secondes.

SORTIE PROGRAMMABLE :

Le SD1+ est équipé d’une sortie programmable : apparition d’un 0 volt
lorsque la sortie est active (100 mA maximum).

Cette sortie peut être paramétrée comme suit :

Le SD1+ a été déclenché et engage son processus d’appel. La

sortie s’active du déclenchement jusqu’à ce que le ou les
acquittements soient effectués ou si tous les appels ont échoués.

Un appel a été acquitté avec succès. La sortie est active pendant

sept secondes après que le dernier acquittement nécessaire ait été
réalisé (suivant paramétrage, voir page 23).

Le SD1+ ne parvient pas à entrer en communication. La sortie est

activée pendant sept secondes après que le SD1+ ait terminé sa
tentative d’appel.

OPTION DE TEST :

L’option test permet d’envoyer un des messages enregistrés vers un
numéro de téléphone sélectionné. Le haut parleur permet d’écouter ce
que l’interlocuteur entend et l’afficheur donne des infos visuelles sur le
déroulement du test.

3

Introduction SD1+

CODE D’ACCES :

Pour accéder au menu de programmation, il est nécessaire d’introduire le
code d’installation à 4 chiffres (1234 d’usine); ce code peut être paramétré
à 6 chiffres pour plus de sécurité.

Spécifications :

Tension d’alimentation : 11.5V - 14V continu

Consommation : 35mA (repos); 70mA (en appel)

Entrées : A, B, C, D (apparition ou disparition de tension,

(5 - 28V)

Messages A, B, C, D, 0 : 25 secondes ± 2 secondes chacun,

Numéros de téléphone: 4 x 24 chiffres

Dimensions : 150 x 104 x 30 mm

4

SD1+

Installation

Generalites:

Le SD1+ est conçu pour être connecté à une centrale d’alarme intrusion
ou similaire disposant d’une sortie d’alimentation comprise entre 11,5 V et
14 V continu et pouvant délivrer 100 mA.

L’appareil est livré avec un câble téléphonique de 2 mètres que vous
pouvez connecter directement sur une prise téléphonique standard.

Cooper Security conseille de placer le SD1+ le plus prêt possible de la
boîte de raccordement téléphonique.

Montage :

Ouvrez le boîtier à l’aide d’un tournevis que vous insérez dans une fente
intérieure. Sortez la face avant du logement et rangez-la dans un endroit
sûr. Mettez la base en position et marquez les trois trous de fixation.
Passez les câbles par les pré découpes et fixez la base au mur.

Schema De La Carte Electronique :

Les connexions du SD2 sont respectivement de type TBTS (très basse tension) ou
TBT (Télécommunication Network Voltage)

1. Haut-parleur

2. Contact d’autoprotection

3. Microphone

4. Bornier auto protection

5. Entrées A, B, C et D

6. Cavalier de paramétrage de la
Polarité de commande des entrées

7. Connexions téléphoniques

8. Connexions alimentation et
sortie OP1

9. Broches de remise à zéro :
retour à la programmation usine

5

Installation SD1+

Connexions à la Centrale d’alarme :

Attention : avant de procéder à quelque connexion que ce soit, vous
devez couper toutes tensions d’alimentation venant de la centrale (tension
secteur et batterie)

Les connexions du SD1+ sont de type TBTS ou connexions sur le réseau
RTC (Réseau Téléphonique Public Commuté).Ces raccordements doivent
être effectués dans les règles de l’art. S’assurer que les câbles
téléphoniques et alarmes soient suffisamment espacés.

Les connexions sont les suivantes :

Entrées de commande (voir instructions ci après):

A: Sur activation, le SD1+ débute la séquence d’appel et envoie le

message A.

B: Sur activation, le SD1+ débute la séquence d’appel et envoie le

message B.

C: Sur activation, le SD1+ débute la séquence d’appel et envoie le

message C.

ABORT/D: Si cette entrée est programmée en temps que “ARRET par

ENTREE », elle peut être utilisée pour interrompre une
séquence d’appel .Dans le cas contraire, cette entrée est
utilisée en tant qu’entrée d’alarme D.

La polarité des entrées Trig (alarme) et Abord (Arrêt) peut être sélectionnée
pour fonctionner en apparition de tension ou de 0v. Mettre le cavalier JP1
«trigger polarity» dans la position adéquat.

TAMP: Ces deux bornes sont à raccorder sur la boucle

d’autoprotection de la centrale d’alarme afin de protéger le
boîtier du SD1+ à l’ouverture.

0V: Raccorder un 0V permanent en provenance de la centrale.

+12V: Raccorder un 12V permanent en provenance de la centrale.

O/P1: Sortie programmable, apparition d’un 0V, 100 mA maxi

6

SD1+ Installation

TRIG POLARITY TRIG POLARITY

++

- -

+12V +12V

0V 0V

SD1+ SD1+

TRIG A TRIG A
TRIG B TRIG B
TRIG C TRIG C

TRIG A = Normally Closed Input
TRIG B = Normally Open Input
TRIG C = Switched +ve Input

N.C.
Loop

+12V on alarm

1K
resistor

N.O.
Loop

TRIG A = Normally Open Input
TRIG B = Normally Closed Input
TRIG C = Switched -ve Input

N.O.
Loop

1K
resistor

0V on alarm

N.C.
Loop

CONNEXIONS AVEC LES SYSTEMES D’ALARME ET SCANTRONIC ET
COOPER SECURITY.

Les centrales Scantronic / Cooper possèdent des sorties spécifiques pour
commander un transmetteur externe. Ces sorties passe à 0 volts en cas
d’alarme (Normally Closed Input). Il suffit donc de câbler ces sorties
directement sur les entrées (Trig A, B, C) du transmetteur.

* La sortie de la centrale doit être programmée pour la fonction appropriée.

Lorsque le TSD1+ est déclenché par le biais d’une sortie transistorisée
« blocage sirène » il peut être nécessaire d’ajouter une résistance de rappel
de 1KΩ entre le +12V et l’entrée de déclenchement si le HP est
légèrement activé.

CONNEXION AU RESEAU TELEPHONIQUE :

1. Connecter le transmetteur TSD1+ suivant l’un des deux schémas
suivant :

2. Remettre le capot plastique en place.

7
