Cooper 29021 LED CG-S, 29011 LED CG-S Fitting And Operating Instructions

Montage- und
Betriebsanleitung

Systemleuchte

Zielgruppe: Elekrofachkräfte

Fitting- and operating
instructions

System luminaire

Target group: Skilled electricians

Style Variant LED

29011 LED CG-S
29021 LED CG-S

400 71 350 093

1

Inhaltsverzeichnis

Pos. Titel Seite
1 Aufbau 3

1.1 Maßbilder 4
2 Sicherheitshinweise 4
3 Normenkonformität/Verwendung 5
4 Technische Daten 5
5 Installation 5

5.1 Montage 5

5.2 Netzanschluß 5

5.3 Leuchte komplettieren 5

5.4 Überwachungeinrichtung CG-S 6

5.5 Zubehör 6
6 Wartung/Instandhaltung 7
7 Recycling 7

Contents:

Pos. Titel Page
1 Building-up 3

1.1 Dimensional drawings 4
2 Safety instructions 7
3 Conformity with standards 7
4 Technical data 7
5 Installation 8

5.1 Assembly 8

5.2 Mains connection 8

5.3 Complete luminaire 8

5.4 Monitoring devices CG-S 8

5.5 Accessories 8
6 Maintenance / repair 8
7 Recycling 8

2

1. Leuchtenaufbau und Maßbilder Style Variant LED
29011 / 29021 LED CG-S

Building-up and dimensional drawings Style Variant LED

Style Variant LED 29011 LED CG-S

2 Klemmhalter für
LED-Leiste

2 clamping retainer
for LED light strip

Gehäuseoberteil

Enclosure top part

Löcher für Pendelauf­hängung

Holes for
pendulum mounting

Netzanschlußklemmen

Mains terminal

Piktogrammscheibe

Cover

Leuchtmittel
Leiste mit 4 LED

Light strip with
4 LED

4 Befestigungs­schrauben
für Gehäuseoberteil

4 screws for
enclosure top part

IP 54 Dichtung (optional)

Leitungseinführungen

Cable entries

Addresschalter

Adress switch

Modul 2L-CG-SL4

Style Variant LED 29021 LED CG-S

Rastnocken für Wandarm-,
Decken-,und Kettenbefestigung

Snap in tappets
for wall brackets,
ceiling- and chain mounting

Netzanschlußklemmen

Mains terminal

Modul 2L-CG-SL8

Adresschalter

Address switch

Leuchtmittel
2 Leisten mit je 4 LED

2 light strip each with
4 LED

Gehäuse

Enclose

Leitungseinführungen und
Löcher für Pendel­aufhängung

Cable entries and holes for
pendulum mounting

Gehäuse

Enclosure

Abdeckung oben
über Modul

Cover top for modul

2 Klemmhalter
für LED-Leiste

2 clamping retainer
for LED light strip

Piktogramm­scheiben

Cover

3

1.1 Maßbilder

Dimensional drawings

Style Variant LED 29011 LED CG-S

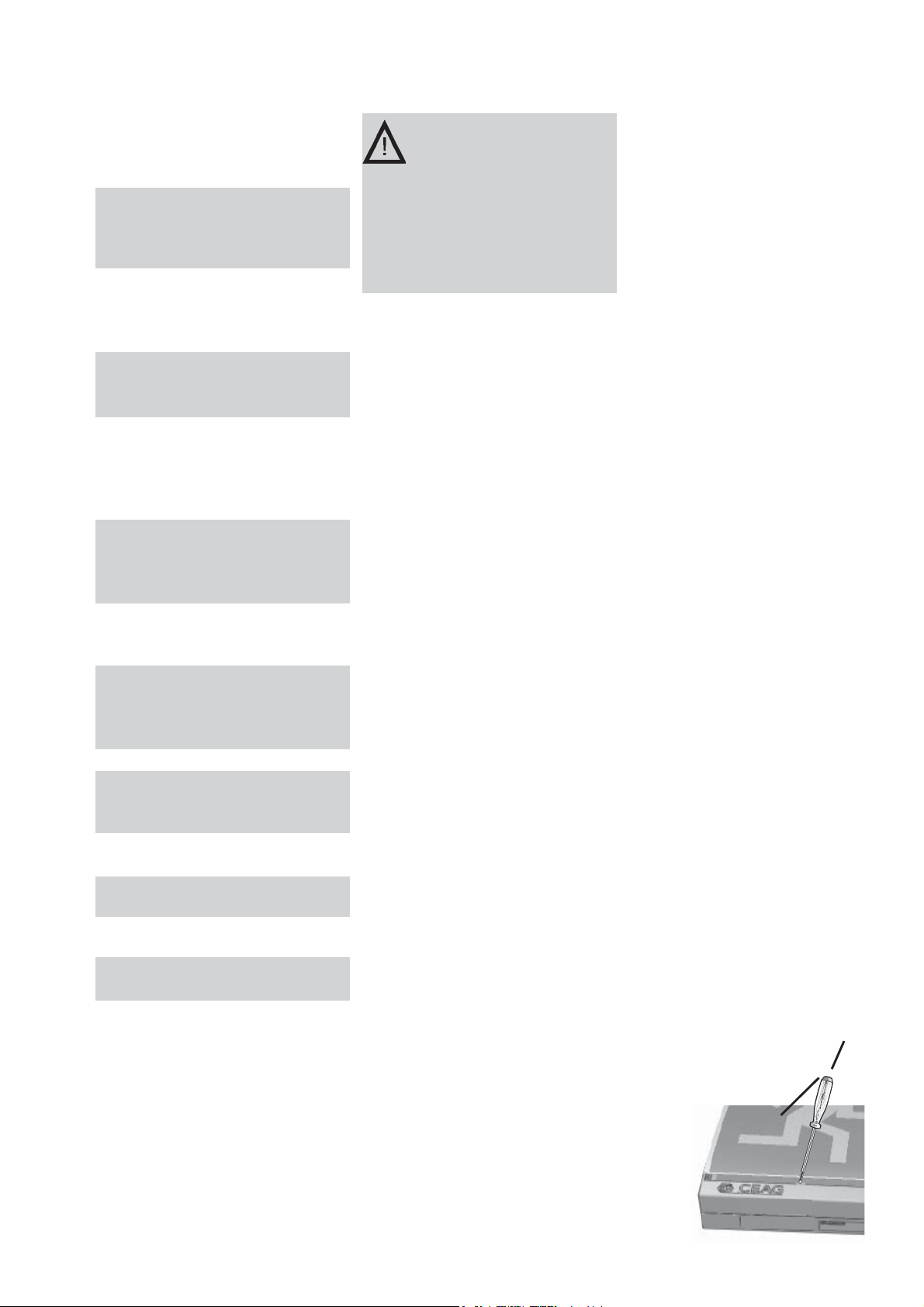

2.Sicherheitshinweise

 Die Leuchte ist bestim-

mungsgemäß in unbeschä­digtem und einwandfreiem
Zustand zu betreiben!

 Als Ersatz dürfen nur
Originalteile von CEAG

verwendet werden!

 Bei Durchführung von

Arbeiten an der Notleuchte
sicherstellen, daß die Not-

leuchte spannungsfrei
geschaltet ist!
Beachten Sie dabei die

unterschiedlichen Ver-

sorgungen der Notleuchte

bei Normal- und Batterie-

betrieb. Bild 2 zeigt das

Hinweisschild auf der Not-

leuchte.

Style Variant LED 29021 LED CG-S

 Vor der ersten Inbetrieb-

nahme muß die Leuchte

entsprechend den im Ab-

schnitt Installation genann-

ten Anweisungen geprüft

werden!

 Die Notleuchtenkenn-

zeichnung vornehmen:
Stromkreis und Leuchten-

nummer.

 Die Prüfbuchführung ist

nach den nationalen Vor-

schriften durchzuführen.

 Alle Fremdkörper müssen

vor der ersten Inbetrieb-

nahme aus der Leuchte

entfernt werden!

 Beachten Sie bei allen

Arbeiten an der Leuchte die

nationalen Sicherheits- und

Unfallverhütungsvorschrif-

ten und die nachfolgenden

Sicherheitshinweise in der

Betriebsanleitung, die mit

einem

versehen sind!

Bild 2

4

3.Normenkonformität

Konform mit: EN 60 598-1,
EN 60 598-2-22, EN 1838,
DIN VDE 0108/10.89.
Niederspannungsrichtlinie
93/68/EWG
EMV-Richtlinie 89/336/EWG.
Hinweis: Trotz CE-Konformität
kann eine gegenseitige Beein­flussung von Geräten und
Leuchten auftreten.
Gemäß DIN EN ISO 9001 ent­wickelt, gefertigt und geprüft.

4.Technische Daten

Eingangs- 230/240 VAC
spannung: 50/60 Hz

176-275 VDC
Stromaufnahme:100% 65%
29011 AC: 44mA 32 mA

DC: 28mA 20 mA

29021 AC: 70mA 50 mA

DC: 48mA 34 mA

Leistungsaufnahme (AC):

100% 65%

29011 10.1VA 7,5VA
29021 16,1VA 11,4VA
Nennlichtstrom:
29011 88lm
29021 176lm

Bemessungslichtstrom

100% 65%

29011 79lm 55lm
29021 147lm 104lm

Schutzklasse: II
Schutzart nach
EN 60529: IP 41
optional nur 29011: IP 54
zulässige Umgebungs­temperatur -10°C..+40°C
Netzanschußklemmen:

2x 2x 2,5 mm²
Gewichte: 29011: 1,1kg

29021: 1,2kg

Abmessungen:siehe Maßbilder

S.4

4.2 Kurzbeschreibung /
Verwendungsbereich

Die Rettungs- und Sicherheits­leuchten STYLE Variant LED
29011 LED CG-S und
29021 LED CG-S sind als
Systemleuchten in Installationen
nach VDE 0108 geeignet.

5. Installation/
Inbetriebnahme

Halten Sie die für das Er-

richten und Betreiben von
elektrischen Betriebsmitteln gel­tenden Sicherheitsvorschriften
und das Gerätesicherheits­gesetz sowie die allgemein an­erkannten Regeln der Technik
ein!

5.1 Montage

Style Variant LED 29011

Lösen Sie die Schnapphaken
der Piktogrammscheibe mit ei­nem geeignetem Schlitz­schraubendreher (Bild 3) und
heben Sie die Piktogramm­scheibe vom Gehäuse ab.
Lösen Sie die 4 Schrauben mit
einem Kreuzschlitzschrauben­dreher und heben Sie das
Gehäuseoberteil vom Gehäuse­unterteil ab. Ziehen Sie den Ste­cker am Modul ab und legen
das Gehäuseoberteil ab.
Nach Installationsgegebenheit
wahlweise vorgeprägte
Leitungseinführungen seitlich
oder an der Rückseite ausbre­chen. Leitungseinführungs­stopfen einsetzen und ein Loch
für den verwendeten Leitungs­durchmesser einstanzen oder
einschneiden.
Bei Beschädigung der Dicht­lippen ist die Leitungseinführung
zum Erhalt der Schutzart zu er­setzen! Nicht benutzte aber
ausgebrochene Leitungseinfüh­rungen sind mit dem Leitungs­einführungsstopfen zu verschlie­ßen (IP-Schutz).
Die Leitungen sind in den
Leuchtenkörper einzuführen und
der Leuchtenkörper ist mit ge­eigneten Schrauben durch die 4
an den Gehäuseecken liegen­den Löchern an Wand oder De­cke zu befestigen (Bild 5).

Style Variant LED 29021

Lösen Sie die Schnapphaken ei­ner Piktogrammscheibe (wahl­weise beide) mit einem geeigne­tem Schlitzschraubendreher
(Bild 3) und heben Sie die
Piktogrammscheibe vom Ge-

häuse ab.
Lösen Sie die Schnapphaken
der trapezförmigen Abdeckung
an der Einführungs- und
Befestigungsseite der Leuchte
(Bild 4). Nach Installations­gegebenheiten offene Leitungs­einführung mit Leitungsein­führungsstopfen verschließen
und ein Loch einstanzen oder
einschneiden.
Details siehe
Style Variant LED 29011!
Leuchte mit geeigneten Schrau­ben durch die angeformten Be­festigungsnocken an der Decke
befestigen oder CEAG­Zubehörteile verwenden (Bild 6).

5.2 Netzanschluss

Style Variant 29011 LED und
Style Variant 29021 LED:

Das Netzkabel ist an den Klem­men N und L am Modul 2L-CG­SL4 oder Modul 2L-CG-SL8 an­zuschließen (Bild (8.1 und 8.2).

5.3 Leuchte komplettieren

Bei gelöstem Stecker der LED­Leiste diesen wieder am Modul
aufstecken.

Style Variant LED 29011:

Gehäuseoberteil aufsetzen und
mit den 4 Schrauben fixieren.
Piktogrammscheiben einsetzen
und einrasten.

Style Variant LED 29021:

Trapezförmige Abdeckung zwi­schen den angeformten trapez­förmigen Blöcken des Gehäu­ses einlegen und die 4 Schnapp­haken einrasten.
Die Piktogrammscheibe(n) auf
das Leuchtengehäuse auf­schnappen.



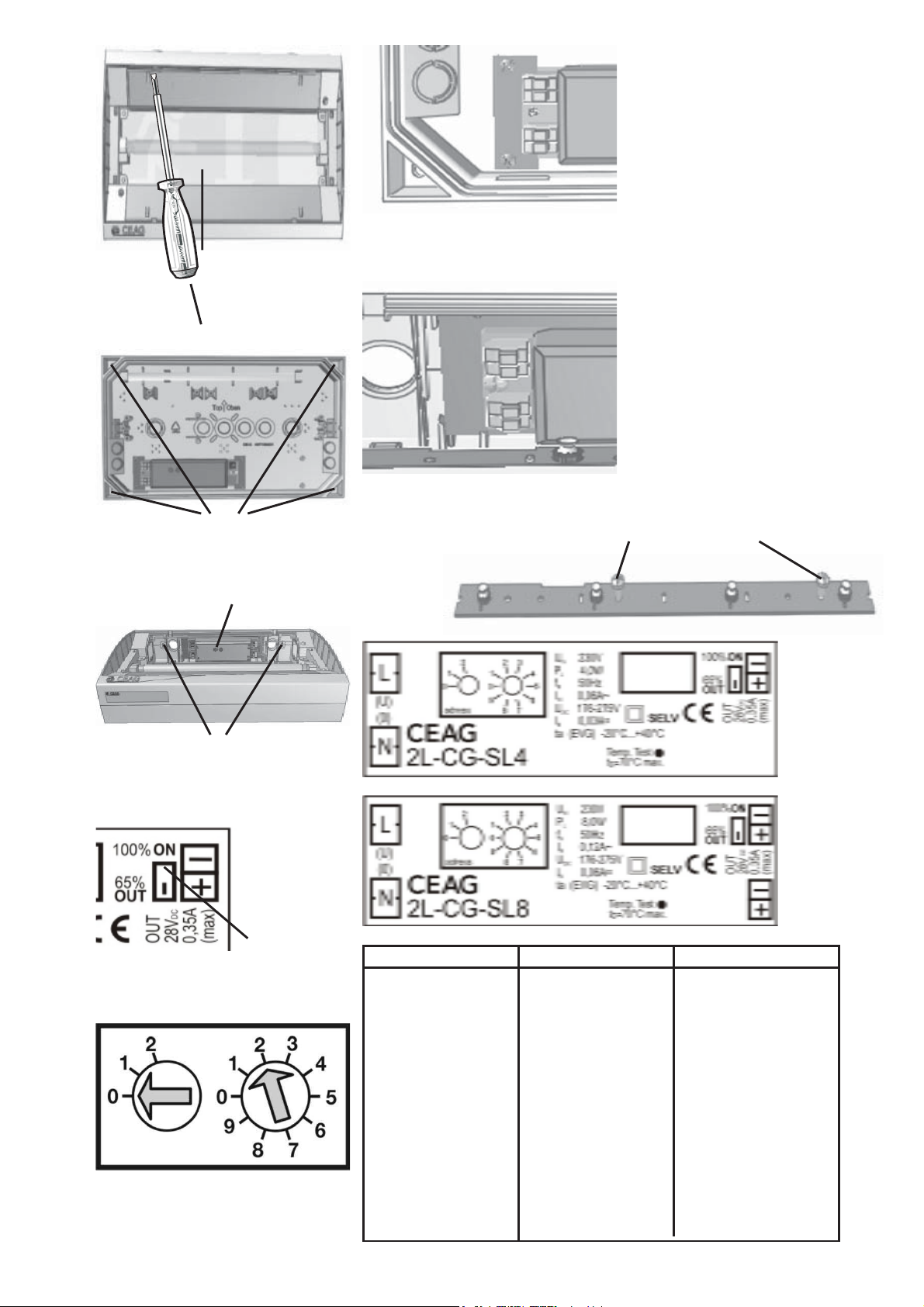

1

2



Bild 3

Fig. 3

5

Bild 4

Fig. 4

5.4 Überwachung

Zur Überwachung muß jede

L

N



2



1

Bild 8.1

Fig. 8.1

Netzanschluß für
29011 LED

Mains connection for
29011 LED

Leuchte individuell adressiert
werden.Vor Montage der Pikto­grammscheiben bei den
Leuchten 29011 und 29021 und
der trapezförmigen Abdeckung
bei der Leuchte 29021 muß mit
einem geeignetem Schrauben­dreher die gewünschte Adresse
1 bis 20 an den Adresschaltern
eingestellt werden ( Pfeil auf
Zahl, Bild 9). Soll die Leuchte
nicht überwacht werden, ist an
beiden Adress-schaltern die
Adresse „0“ einzustellen.

Befestigungslöcher 29011

Fixing holes

Bild 5

Fig. 5

Befestigungslöcher 29021

Fixing holes

Bild 6

Fig. 6

Adresschalter

Address switch

Bild 8.2

Fig. 8.2

L

N

Netzanschluß für
29021 LED

Mains connection for
29021 LED

Lichtstromwahl:

Mit dem Schalter am LED­Leisten Anschluß kann der
Lichtstrom der LEDs auf 65%
reduziert werden (Bild 10.).

Bild 11LED -Leiste 29011

Fig.11LED strip 29011
Klemmhalter

Clamping retarder

Modul für
29011

Schalter für
Lichtstrom

Bild 10

Fig. 10

Adresschalter1 Adresschalter2

Bild 9

Fig. 9

Switch for
luminous flux

Modul für
29021

Adresschalter 1 Adresschalter 2 Leuchtenadresse

0 0 Überwachung aus
01 1

02 2

....... ....... ......

1010
1111
1212

....... ....... ......

2020
21nicht zulässig
22nicht zulässig

....... ....... ......

29nicht zulässig

6

5.5 Zubehör
Ballschutzkorb für 29011

Der Ballschutzkorb ist durch die
vier Laschen mit vier ausreichend
dimensonierten Schrauben sicher
an der Wand zentriert vor der
Leuchte zu befestigen.



240



Bild 11

Fig. 11



H=115



300

400







348350

Zubehör für 29021

Kettenbefestigung
Nr. 400 71 350 432

Deckenbefestigung
Nr. 400 71 350 432

Pendelpaar
Nr. 400 71 350 400, ..402, ..404

Wandausleger
Nr. 400 71 350 418

Siehe Bedienungsanleitung
CEAG-Nr.: 11 526 306

6. Inspektion/War­tung/Instandhaltung

Halten Sie die für die Inspek-tion,
Wartung und Instandhaltung von
elektrischen Betriebsmitteln
geltenden Bestimmungen ein!

7. Entsorgung / Recy­cling

Beachten Sie bei der Entsorgung
defekter Geräte die gültigen Vor­schriften für Recycling und Entsor­gung.
Kunststoffteile sind mit entspre­chenden Symbolen gekennzeich­net.

Technische Änderungen
vorbehalten!

2. Safety Instructions

The device shall only be

used for its intended purpose
and in undamaged and
perfect condition!

Only genuine CEAG spare

parts may be used for re­placement and repair!

280

When working on the emer-



gency luminaire make sure
that it is disconnected from
the voltage! Pay attention to
the different power supplies
in mains or battery
operation. Fig. 12 shows the
indication label on the
emergency luminaire.

Prior to its initial operation,

the luminaire will have to be
checked in accordance with
the instructions as per
section Installation!

Carry out the marking of the

emergency luminaire: Assign
the circuit, the luminaire No.
and enter them.

The log book shall be

performed in compliance
with the national regulations.

Any foreign matter shall be

removed from the luminaire
prior to its initial operation!

Observe the national safety

rules and regulations for pre­vention of accidents as well
as the safety instructions
included in these operating
instruction marked with

Fig. 12

3.Conformity with
Standards

Conforms to: EN 60 598-1,
EN 60 598-2-22, EN 1838, DIN
VDE 0108/10.89.
Low-voltage directive
93/68/EEC,
EMC directive 89/336/EEC.
Note: In spite of CE conformity,
there may be a mutual
influence on equipment and
luminaires.
Developed, manufactured and
tested in accordance with DIN
EN ISO 9001.

4. Technical data

Input voltage: 230/240 V AC

50/60 Hz

176-275 VDC
Rated current: 100% 65%
29011 AC: 44mA 32mA
DC: 28mA 20mA
29021 AC: 70mA 50mA

DC: 48mA 34mA

Power consumption (AC):

100% 65%
29011 10,1VA 7,5VA
29021 16,1VA 11,4VA
Nominal luminous flux:
29011 88lm
29021 176lm
Rated luminous flux:
100% 65%
29011 79 lm 55lm
29021 147 lm 104lm
Insulation class: II
Protection category acc. to
EN 60529: IP 41
Option (only 29011): IP 54
Admissible ambient
temperature: -10°C...+40°C
Supply terminals 2x 2x 2,5 mm²
Weight: 29011: 1,1kg
29021: 1,2kg
Dimensions: see dimensional
drawing on page 4

4.2 Brief description/
Scope of application

The Exit and Safety luminaires
Style Variant LED 29011 LED
CG-S and 29021 LED CG-S
are suitable for operation on
power supply systems acc. to
VDE 0108.

7

5.Installation

For the mounting and
operation of electrical

apparatus, the res­pective national safety regu­lations as well as the general
rules of engineering will have
to be observed!

5.1 Assembly

Style Variant LED 29011

Loose the snap hooks of the le­gend cover with a qualified slot­headed screwdriver (Fig. 3) and
lift the cover from the
enclosure. Loose the 4 screws
with a cross-slotted screwdriver
and lift the top part of enclosure
from the lower part. According
to assembly conditions tweak
out optional the impressed cable
entries sideways or on the back­side. Enter the sealing stopper
and stamp or cut out a hole for
the using cable diameter. If the
sealing lips are damaged, re­place the cable entries to main­tain the protection. Unused cable
entries which are tweaked out
must be closed with sealing
stoppers (IP-degree of protec­tion).
Insert the cable in the body of
the lamp and attach it through
the 4 holes in the corners of
enclosure to the wall or ceiling

with appropriate screws (Fig. 5).

Style Variant LED 29021

Loose the snap hooks of the le­gend cover with a qualified slot­headed screwdriver (Fig. 3) and
lift the cover from the
enclosure. Remove the lamp
from the socket. Loose the
snap hooks of the trapeze
shaped cover at the

entries- and mounting-side of
the luminaire (Fig. 4).
According to assembly
conditions close open cable
entries with sealing stoppers
and stamp or cut out a hole.
Details see Style Variant LED

29011.
Mount the luminaire with ap­propriate screws to the ceiling
or use CEAG mounting
accessories (Fig. 6).

5.2 Mains Connection

Style Variant 29011 LED and
Style Variant 29021 LED

The mains cable should be
connected to the terminals to the
modul 2L-CG-SL4 or modul 2L­CG-SL8 N (O) and L (U)
(Fig. 8.1, 8.2).

5.3 Complete Luminaire

If the plug of the LED-strip is
disconnected please contact
him on the modul.

Style Variant LED 29011:

Put up the top part of enclosure
and fix it with the 4 screws.

Style Variant Led 29021:

Put in the trapeze shaped cover
between the adjusted trapeze
shaped blocks of enclosure and
snap the 4 snap hooks.
Snap the legend cover(s) on
the enclosure of the luminaire.

5.4 Monitoring

For monitoring each luminaire
must be addressed individually.
Before fitting the covers of the
luminaires 29011 and 29021
and the trapeze shaped cover of
the luminaire 29021,
the desired address (1 - 20) is set
on the address switches by
means of a suitable screwdriver
(arrowhead to no., see fig.9).

If the luminaire should not be
monitored the address „0“ has be
selected on each address switch.

5.5 Accessories

Wire guard for 29011

The wire guard should be firmly
attached to the wall centrally in
front of the luminaire using the
four lugs and four screws of the
appropriate size (Fig.11).

Accessories for 29021

Chain mounting
No. 400 71 350 432
Ceiling mounting
No. 400 71 350 432
Pendulum mounting
No. 400 71 350 400, ..402, ..404
Wall bracket
No. 400 71 350 418

See operating instruction for
mounting accessories
CEAG no. 11 526 306

6. Inspection/
Maintenance/Repair

Observe the valid regulations
for the inspection, maintenance
and repair of electrical
equipment!

7. Disposal/Recycling

When disposing of faulty
equipment, observe the valid
regulations for recycling and
disposal.

Plastic parts are marked with the
appropriate symbols.

We reserve the right to make
technical alterations without
notice!

400 71 350 093 / X /03.05/ CE

CEAG Notlichtsysteme GmbH

Senator-Schwartz-Ring 26
D-59494 Soest / Germany
Telefon [phone]
Telefax +49 29 21/69-617
Internet http:// www.ceag.de
E-mail [e-mail]

8
