Cooler Master RP-650-PCAR, RP-650-PCAP User Manual

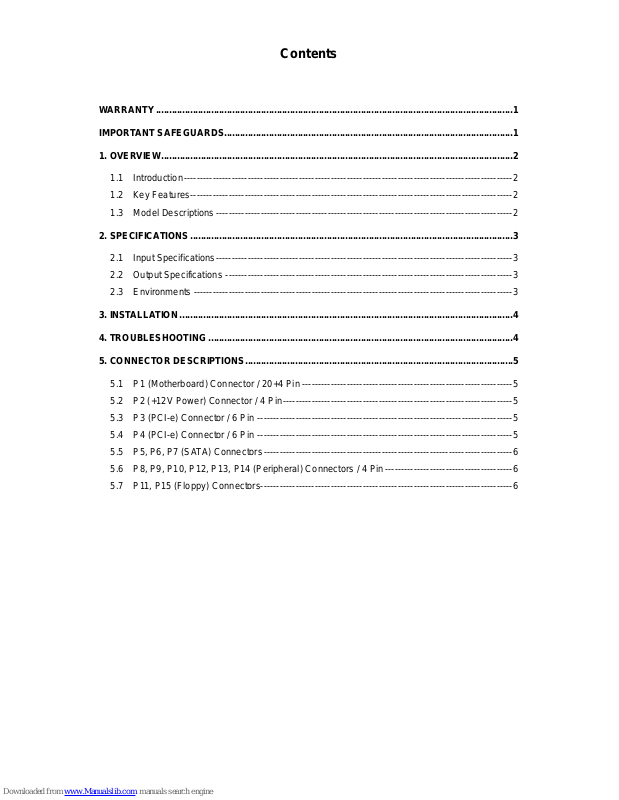

Contents
WARRANTY........................................................................................................................................1
IMPORTANT SAFEGUARDS..............................................................................................................1
1. OVERVIEW......................................................................................................................................2
1.1 Introduction-------------------------------------------------------------------------------------------------------2
1.2 Key Features-----------------------------------------------------------------------------------------------------2
1.3 Model Descriptions---------------------------------------------------------------------------------------------2
2. SPECIFICATIONS...........................................................................................................................3
2.1 Input Specifications---------------------------------------------------------------------------------------------3
2.2 Output Specifications ------------------------------------------------------------------------------------------3
2.3 Environments ----------------------------------------------------------------------------------------------------3
3. INSTALLATION...............................................................................................................................4
4. TROUBLESHOOTING ....................................................................................................................4
5. CONNECTOR DESCRIPTIONS......................................................................................................5
5.1 P1 (Motherboard) Connector / 20+4 Pin------------------------------------------------------------------5
5.2 P2 (+12V Power) Connector / 4 Pin------------------------------------------------------------------------5
5.3 P3 (PCI-e) Connector / 6 Pin --------------------------------------------------------------------------------5
5.4 P4 (PCI-e) Connector / 6 Pin --------------------------------------------------------------------------------5
5.5 P5, P6, P7 (SATA) Connectors------------------------------------------------------------------------------6
5.6 P8, P9, P10, P12, P13, P14 (Peripheral) Connectors / 4 Pin----------------------------------------6
5.7 P11, P15 (Floppy) Connectors-------------------------------------------------------------------------------6
1
User’s Manual / English
Warranty
Cooler Master guarantees this device to be free of defects in material and workmanship, and
provides a two-year hardware limited warranty for the power supply on the date of purchase. Please
keep your receipt in a safe place.
This product is designed for computer usage only. Using this device in any other application will
void the warranty. If you are not familiar with computer hardware installation, please ask for
professional assistance.
The warranty is applies to damages caused through normal use and is void if it is determined
that the device was damaged because of abuse, alteration, misuse, negligence, incorrect voltage
supply, air/water pollution, accidents and natural disasters.
Cooler Master Co., Ltd.
9F., No. 786, Chung-Cheng Rd., Chung-Ho City, Taipei Hsien, T aiwan, R.O.C.
TEL: +886-2-3234-0050
FAX: +886-2-3234-0051
Http://www.coolermaster.com
Important Safeguards
In order to ensure your own safety, please observe the following basic rules:
1. Turn off and unplug your PSU from the commercial AC outlet before cleaning. Do not use liquid
or aerosol cleaners. Please use a dry cloth to clean the outer surface of your PSU.
2. Do not install or ope rate your computer system near water.
3. PSU should be powered by the source indicated on th e rating label.
4. Never spill liquids of any kind on your PSU.
5. If the PSU does not operate normally, please feel free to contact our service center.
2
User’s Manual / English
1. Overview
1.1 Introduction
Power Supply is a key component to meeting all power requirements of PC operation and
maintains continuous stabili ty and reliability of a com puter sy stem. Cooler Master’s power suppl y lets
your PC operate more efficiently as power comes into your PC. It also enhances system reliability by
preventing abnormal supply from spikes and surges. In addition, the power supply provides your
system with perfect protection.
1.2 Key Features
1. Compliance with the newest Intel standard ATX 12V V 2.01
2. Super silent operation with intelligent fan speed control (< 20dBA)
3. Support dual +12V
1
and+12V2 outputs for higher power usage
4. Green power design to meet energy star and blue angel requirements
5. More than 70% efficiency at typical load operation
6. Higher reliability (MTBF > 100,000 hours)
7. OVP / OPP / Short Circuit Protection
1.3 Model Descriptions
1. RP-650-PCAR：ATX 12V 650W Regular Power Supply
2. RP-650-PCAP：ATX 12V 650W Passive PFC Power Supply
3
User’s Manual / English
2. Specifications
2.1 Input Specifications
1. Type : Intel Form Factor ATX 12V V2.01
2. Input Voltage : 99 ~ 127V / 198 ~ 253V (Selectable) / RP-650-PCAR
198 ~ 253V / RP-650-PCAP
3. Input Current : 10A@115Vac / 6.3A@230 Vac
4. Input Frequency Range : 47 ~ 63Hz
5. Fan : Sleeve bearing 120mm fan
6. Power Good Signal : 100 ~ 500ms
7. Hold up Time : ＞17ms
8. Efficiency : 70% Typically
2.2 Output Specifications
RP-650-PCAR / RP-650-PCAP
AC INPUT 115V / 230V 10A/6.3A 60/50Hz
DC OUTPUT +3.3V +5V +12V
1
+12V
2
-5V -12V 5Vsb
MAX. POWER 28A 30A 18A 18A 0.8A 0.8A 2.0A
2.3 Environments
1. Dimensions : Standard ATX 150 x 140 x 86 (mm)
2. Operation Temperature : 5 ~ 50℃（Nominal Input Voltage）
3. MTBF : > 100,000 hours
4. EMC : CE / BSMI / FCC/
CCC (Passive Model)
5. Safety : UL / cUL / TUV / NEMKO / BSMI
4
User’s Manual / English
3. Installation
Notes: Please check the rated input voltage to suit your local power voltage before you switch on
your system (115V for North America, Japan, etc. an d 230V for Europe and many other countries.)
1. Switch off the main switch of the power supply and disconnect the power cord.
2. Unscrew and open the side panel of the chassis.
3. Disconnect all power connectors from the motherboard and from peripheral devices such as
case fans, hard drives, CD-ROMs, floppy drives, etc.
4. Replace the power supply.
5. Connect P1 (20+ 4 Pin) and P2 (4 Pin) connectors to your motherboard.
6. Connect other connectors to your system components.
7. Make sure that all other connectors are also connected.
8. Close the chassis and reattach the case screws.
9. Plug in the power cord and switch on the main switch of the power supply.
4. Troubleshooting
If your system does not turn on after installing the power supply, follow the troubl eshooting guide
as listed below:
1. Please make sure the main power is switched on correctly. (The main switch of the power
supply should be switched to “1” or “on”.)
2. Please make sure the P1 (Motherboard) and P2 (CPU +12V) connectors are connected
correctly to the motherboard.
3. If the power supply does not work properly, please contact our service center immediately.
5
User’s Manual / English

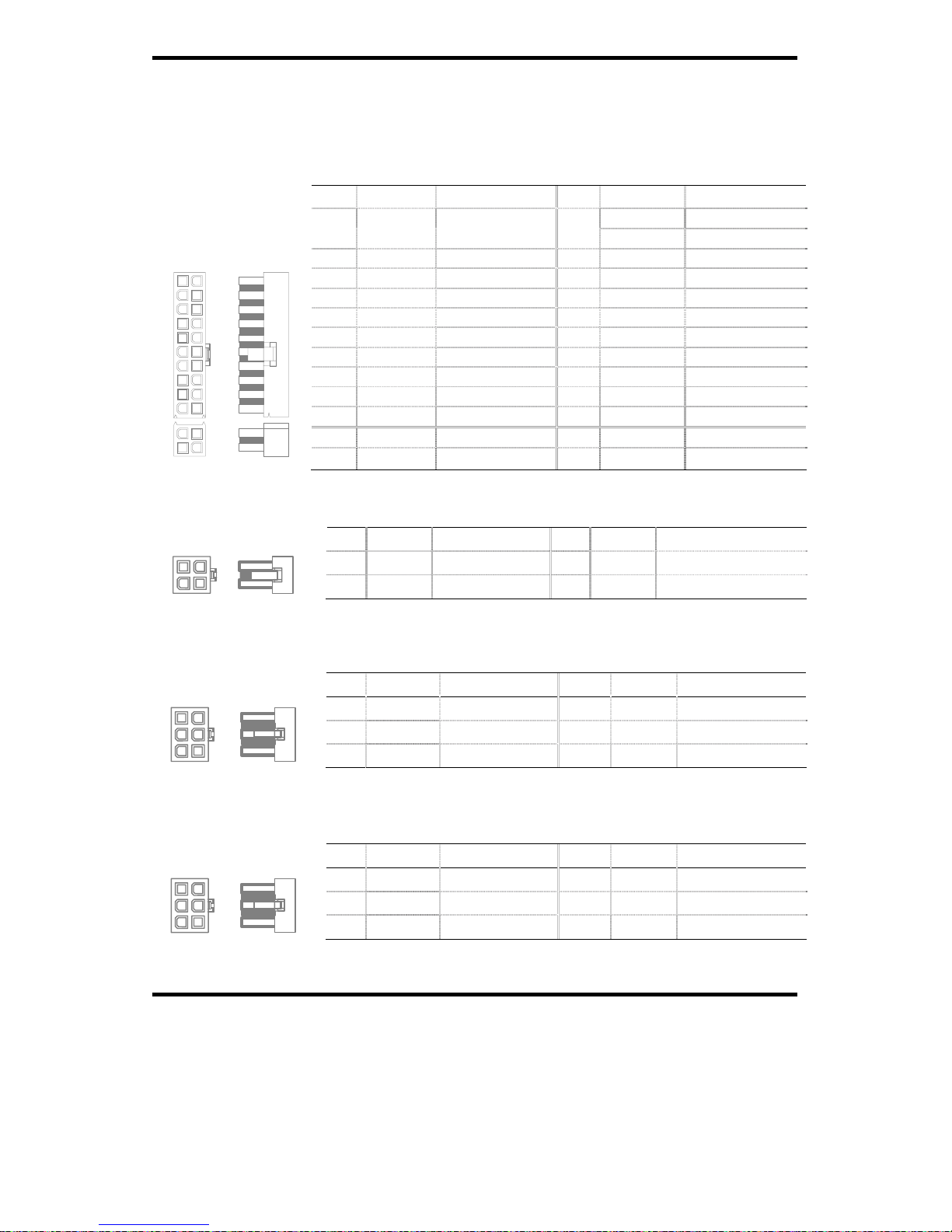

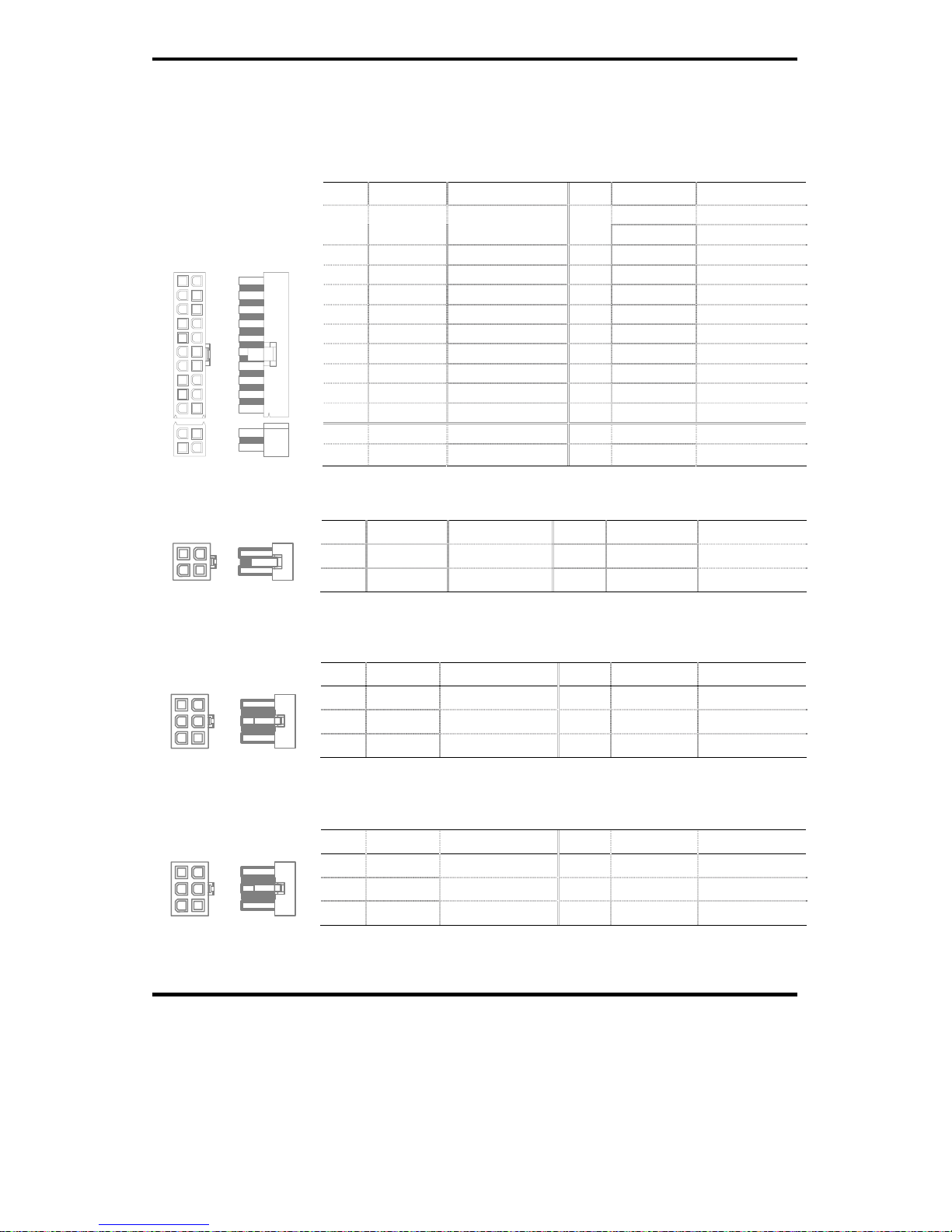

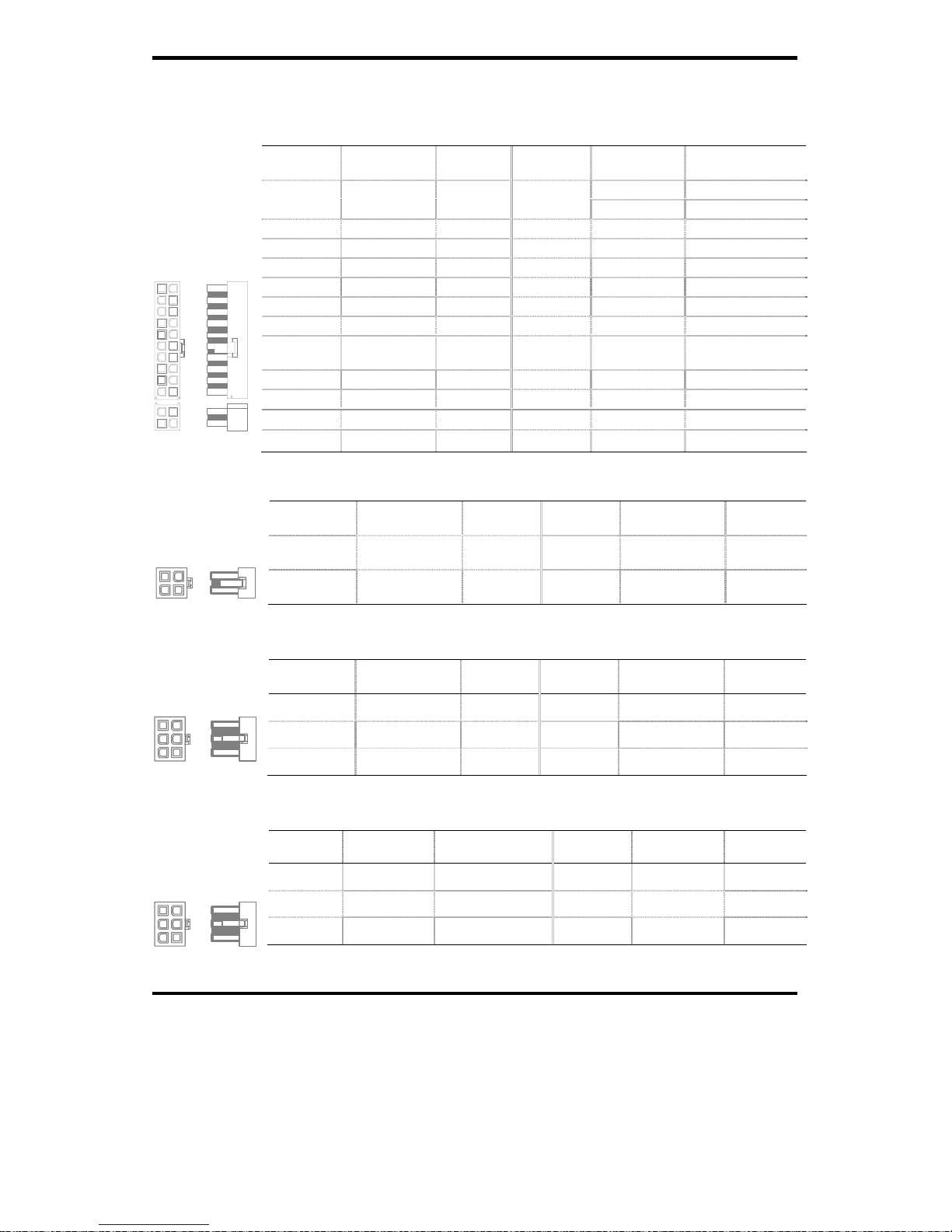

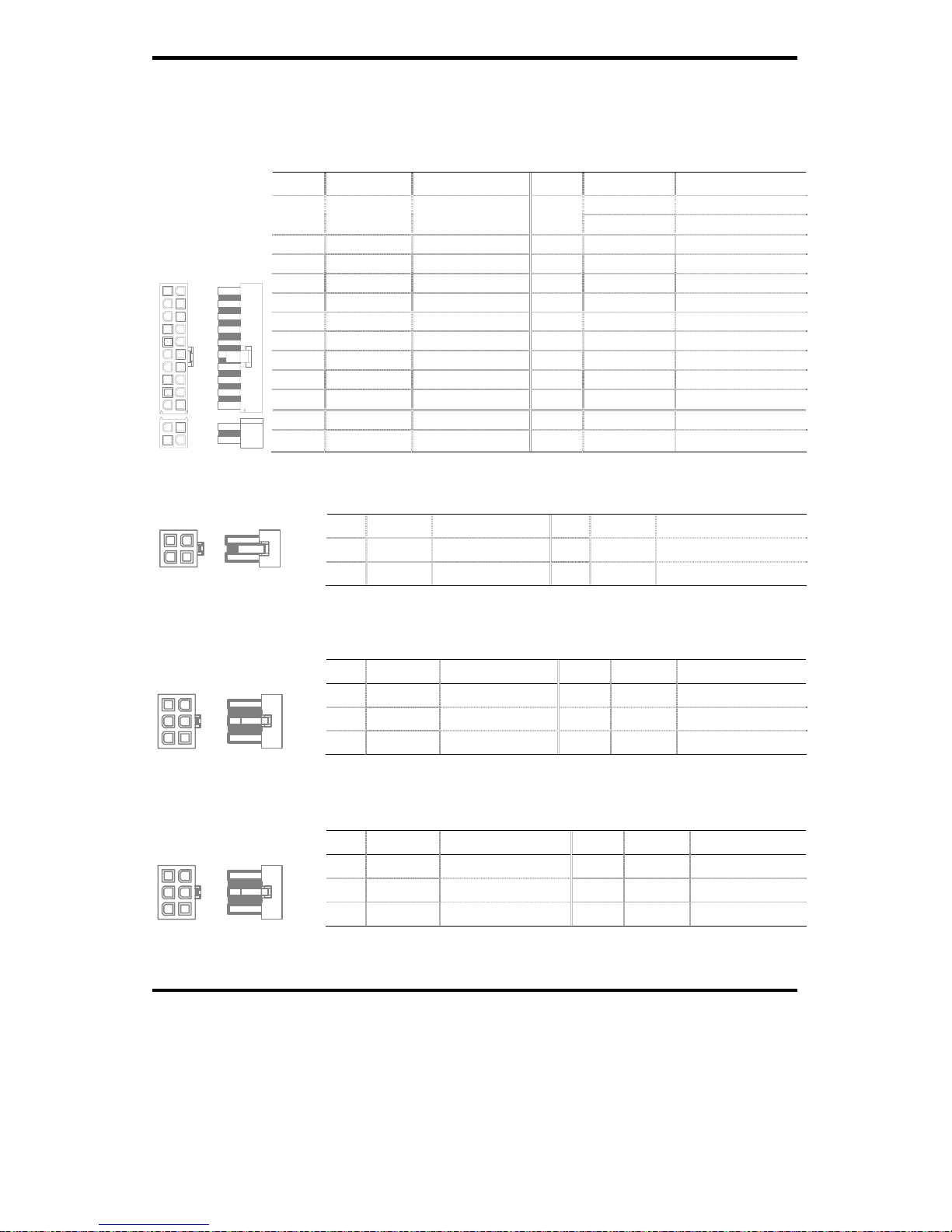

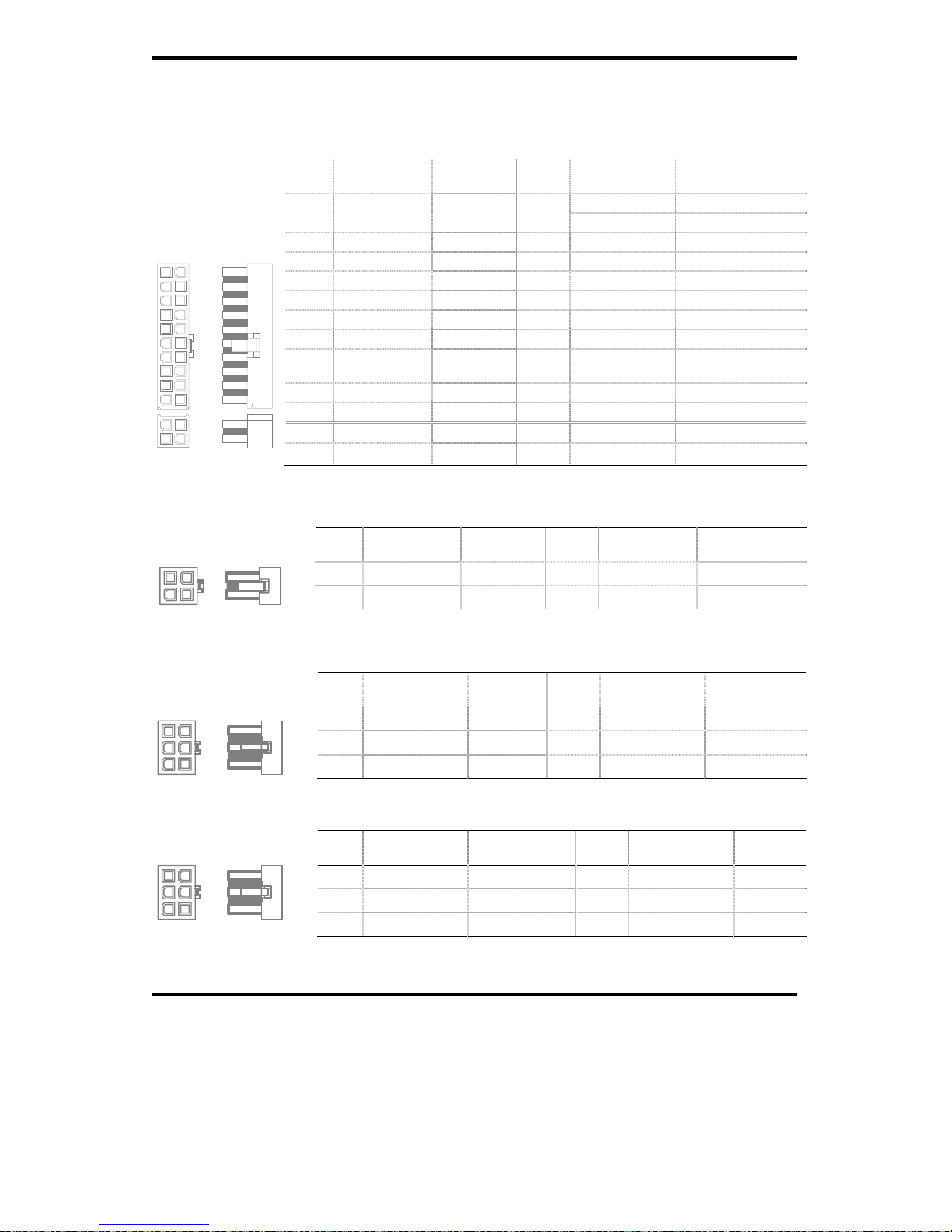

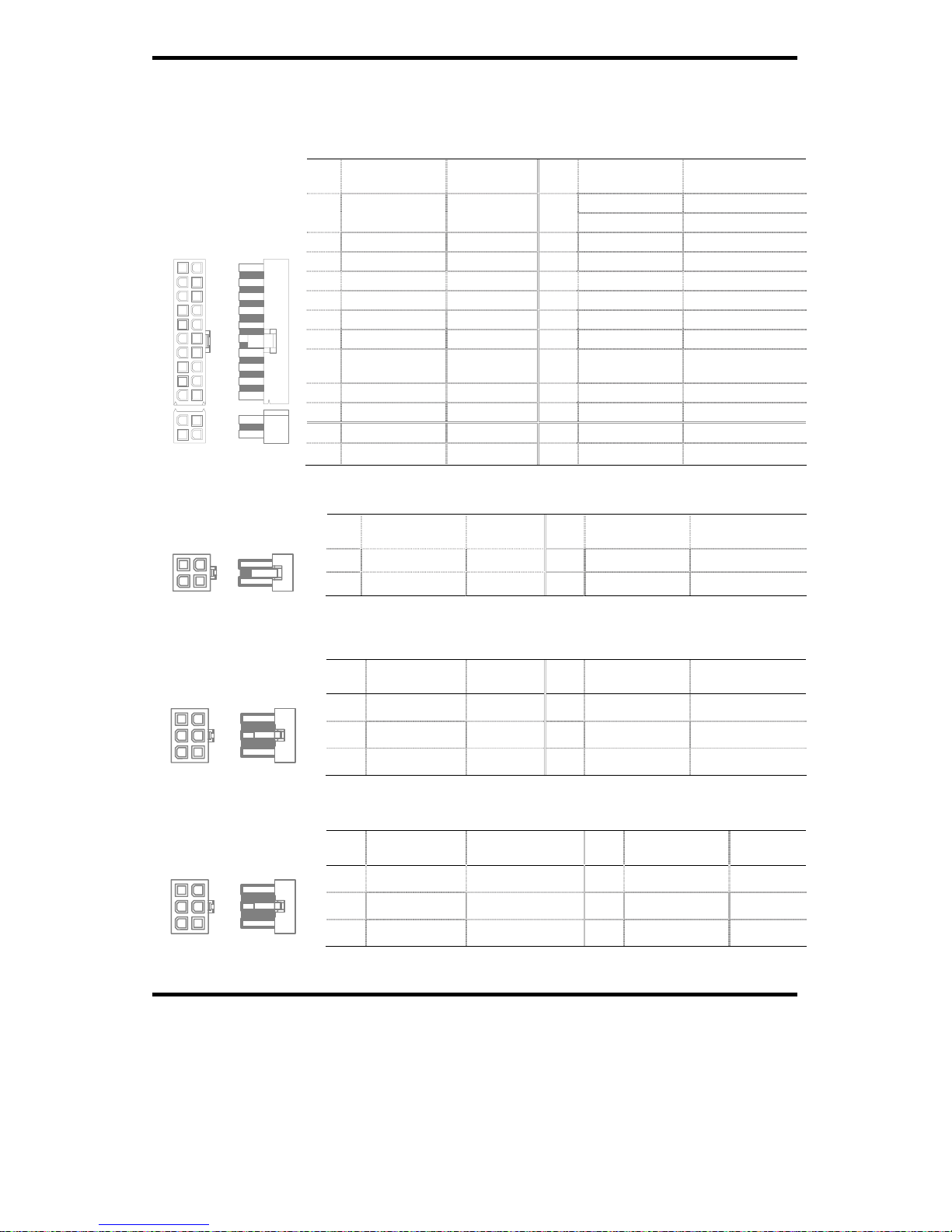

5. Connector Descriptions
5.1 P1 (Motherboard) Connector / 20+4 Pin
5.2 P2 (+12V Power) Connector / 4 Pin
5.3 P3 (PCI-e) Connector / 6 Pin
5.4 P4 (PCI-e) Connector / 6 Pin
Pin Signal 18 AWG Color Pin Signal 18 AWG Color
+3.3 V Orange
1 +3.3 V Orange 13
+3.3V
sense
Brown(22 AWG)
2 +3.3 V Orange 14 -12 V Blue
3 COM Black 15 COM Black
4 +5 V Red 16 PS_ON Green(22 AWG)
5 COM Black 17 COM Black
6 +5 V Red 18 COM Black
7 COM Black 19 COM Black
8 PWR OK Gray (20AWG) 20 -5V White (20AWG)
9 +5 VSB Purple 21 +5 V Red
10 +12 V1 Yellow 22 +5 V Red
11 +12 V1 Yellow 23 +5 V Red
12 +3.3 V Orange 24 COM Black
Pin Signal 18 AWG color Pin Signal 18 AWG Color
1 COM Black 3 +12 V2 Yellow / Black Stripe
2 COM Black 4 +12 V2 Yellow / Black Stripe
Pin Signal 18 AWG color Pin Signal 18 AWG Color
1 +12 V1 Yellow 4 COM Black
2 +12 V1 Yellow 5 COM Black
3 +12 V1 Yellow 6 COM Black
Pin Signal 18 AWG color Pin Signal 18 AWG Color
1 +12 V2Yellow / Black Stripe 4 COM Black
2 +12 V2Yellow / Black Stripe 5 COM Black
3 +12 V2Yellow / Black Stripe 6 COM Black
PIN 1 PIN 13
PIN 1 PIN 3
PIN 1 PIN 4
PIN 1 PIN 4
6
User’s Manual / English
PIN 1

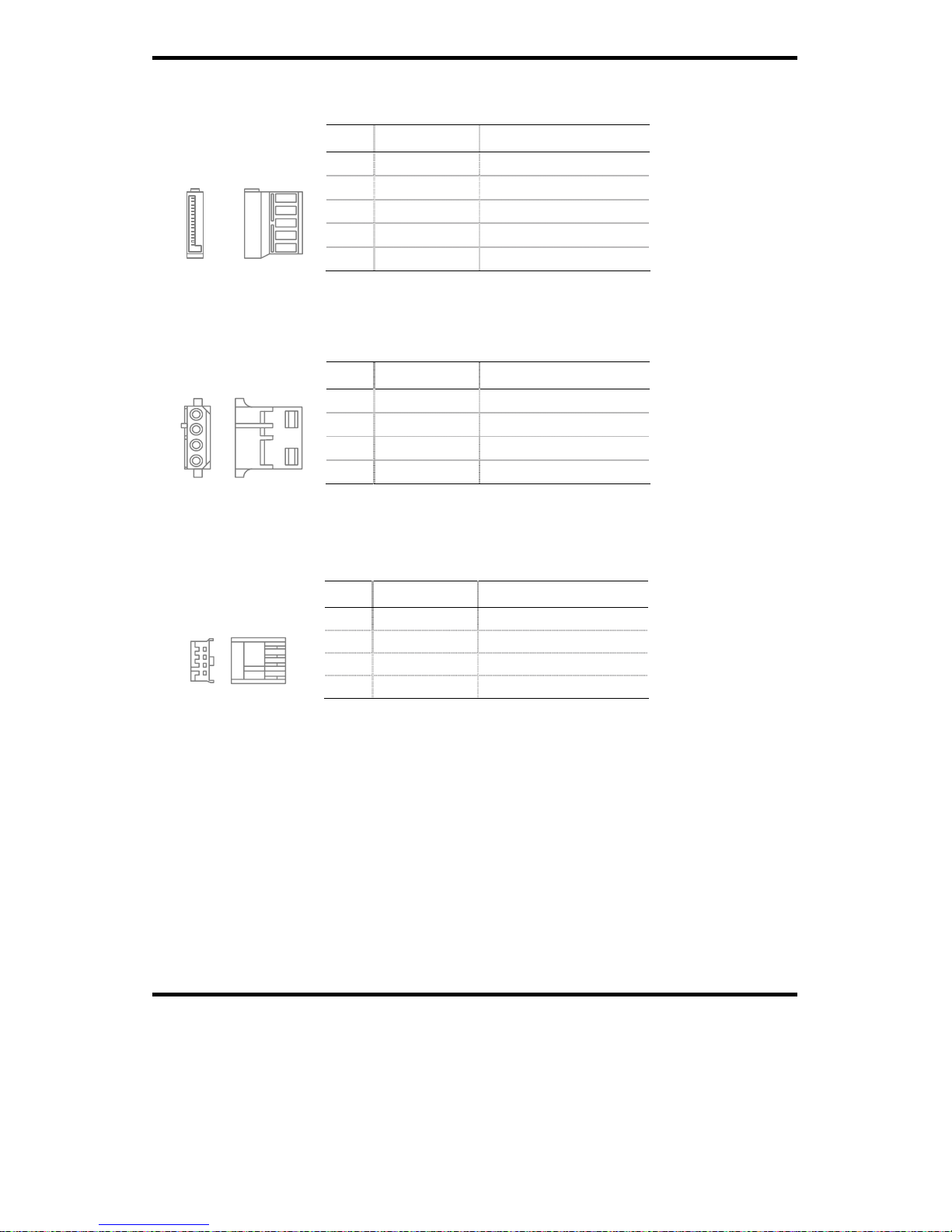

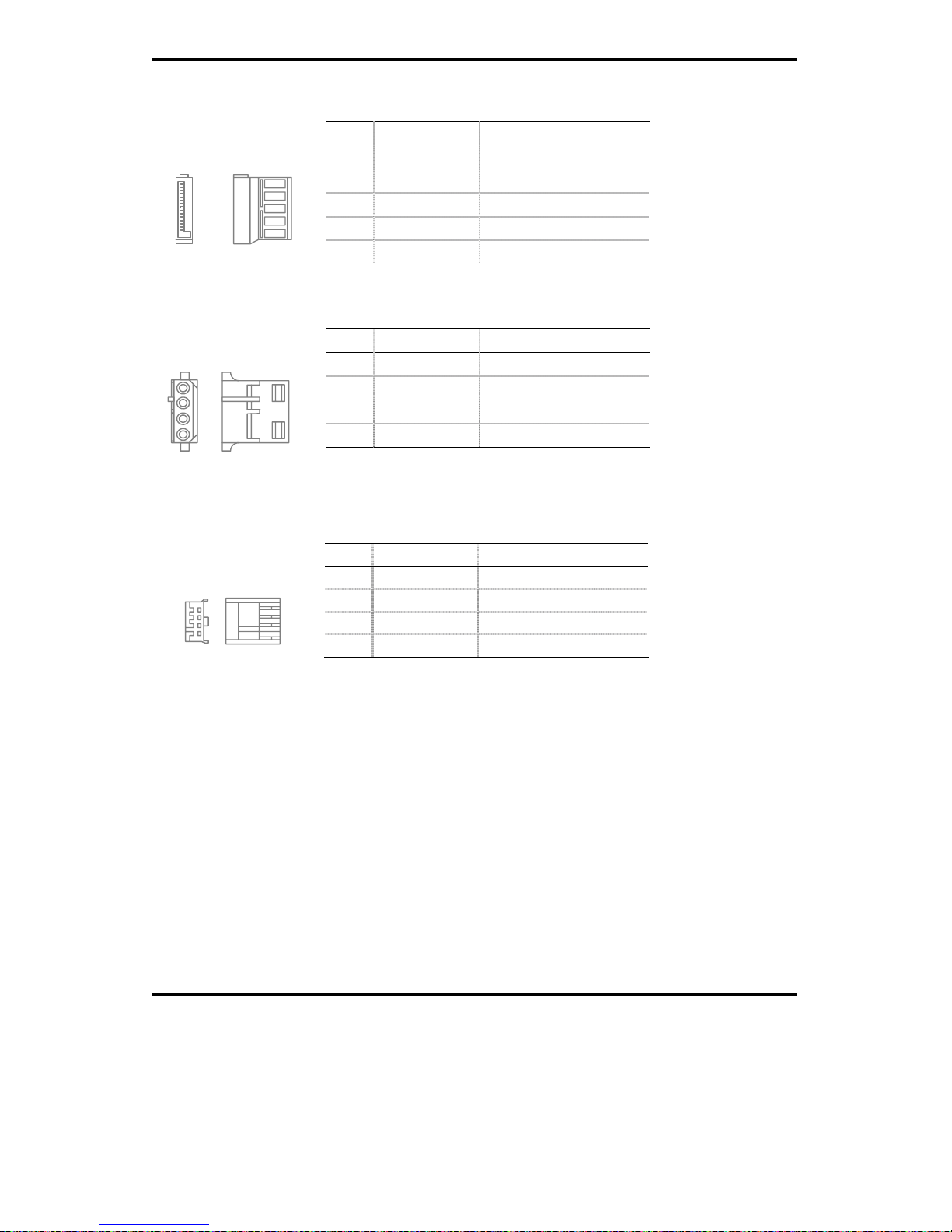

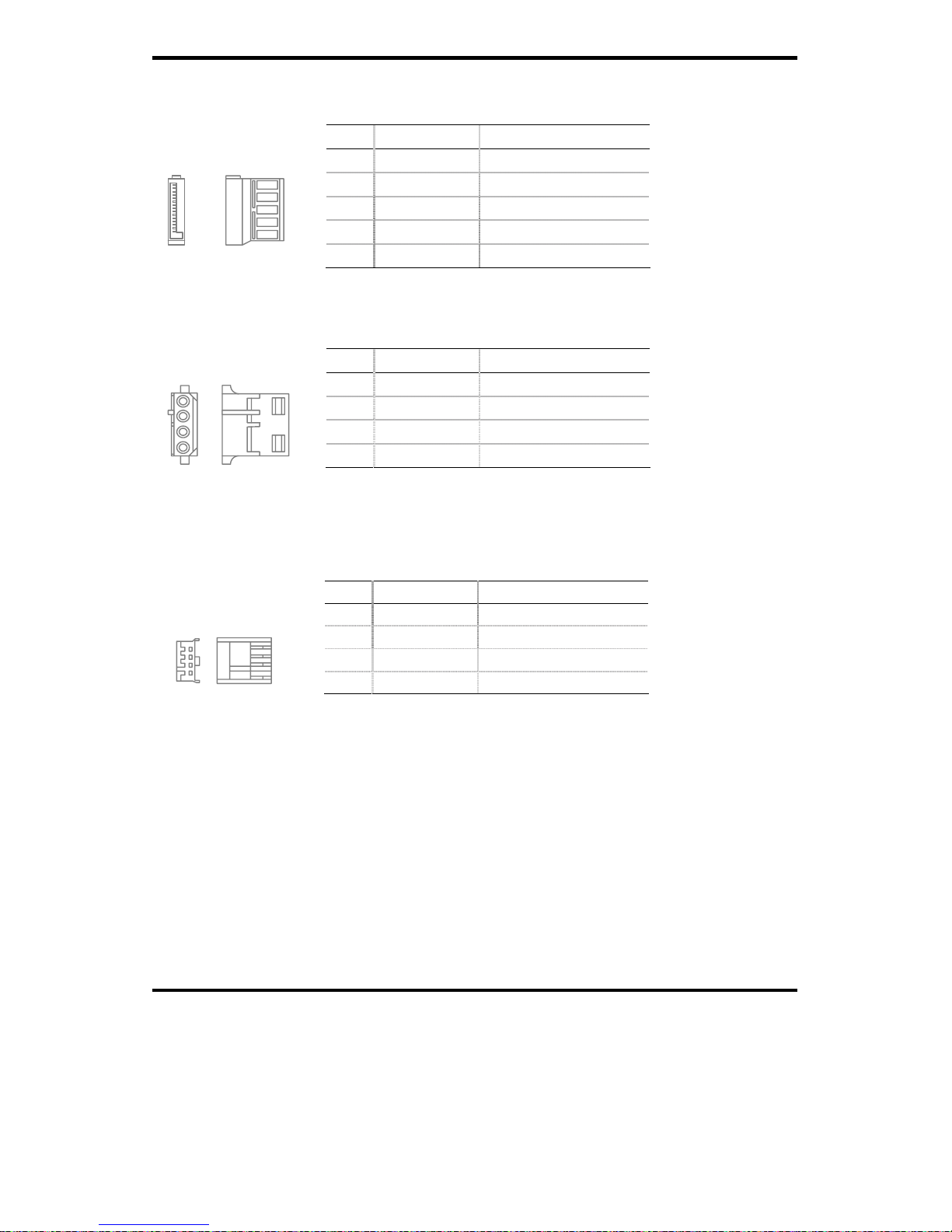

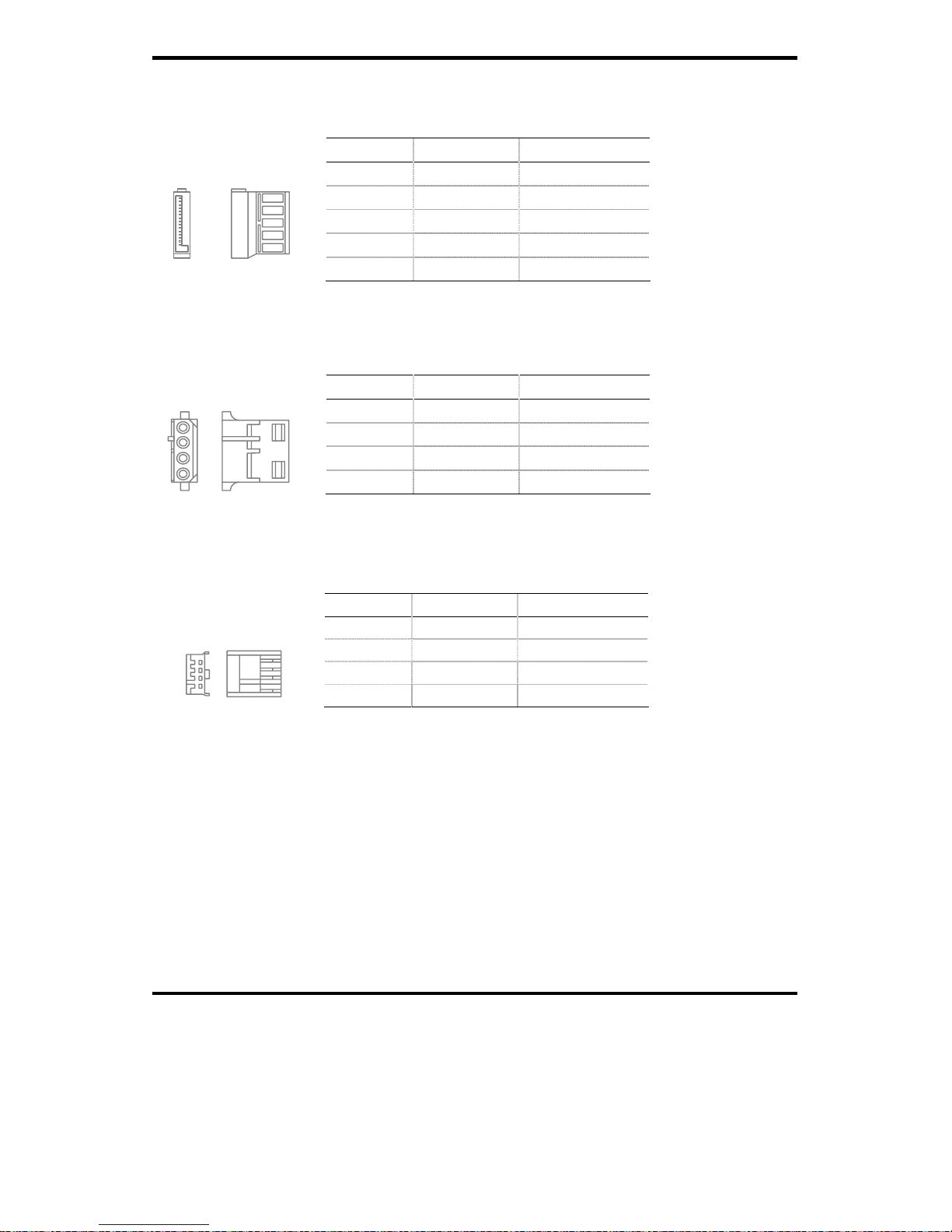

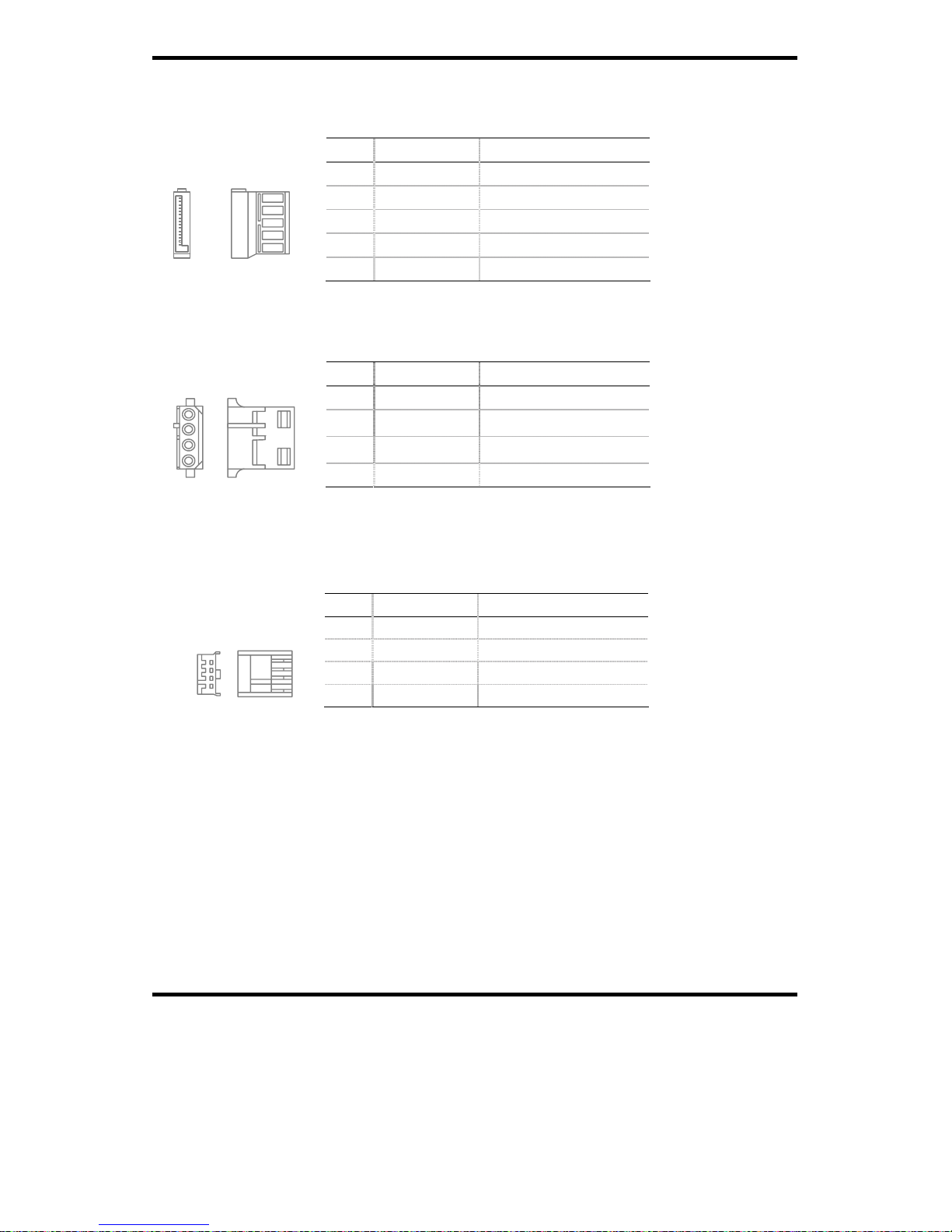

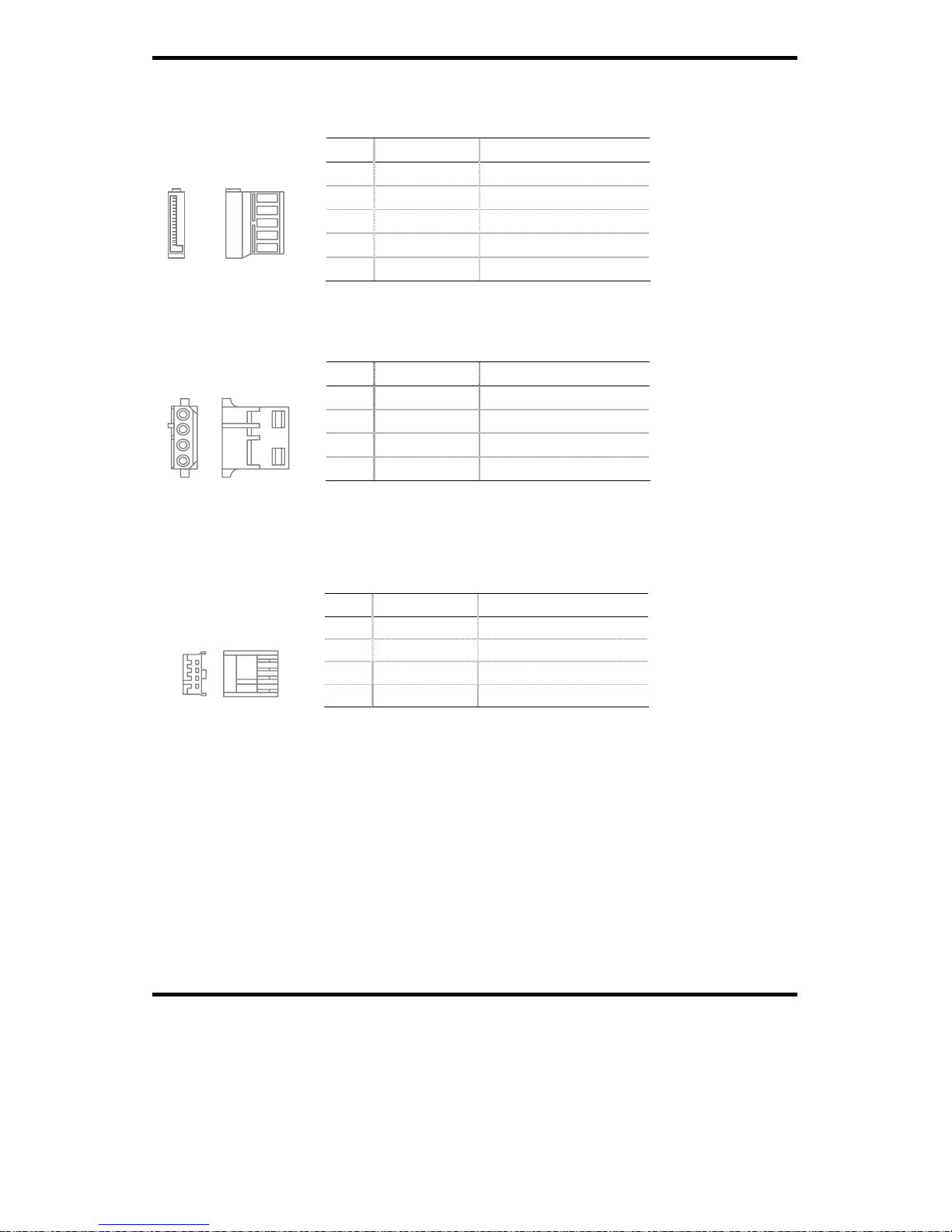

5.5 P5, P6, P7 (SATA) Connectors
5.6 P8, P9, P10, P12, P13, P14 (Peripheral) Connectors / 4 Pin
5.7 P11, P15 (Floppy) Connectors
Pin Signal 18 AWG Color
5 +12V2 Yellow / Black Stripe
4 COM Black
3 +5V Red
2 COM Black
1 +3.3V Orange
Pin Signal 18 AWG Color
1 +12V1 Yellow
2 COM Black
3 COM Black
4 +5V Red
Pin Signal 22 AWG Color
1 +12V1 Yellow
2 COM Black
3 COM Black
4 +5 V Red
PIN 1
PIN 1
Table des matières
GARANTIE ..........................................................................................................................................1
CONSIGNES DE SECURITE IMPORTANTES...................................................................................1
1. PRESENTATION.............................................................................................................................2
1.1 Introduction-------------------------------------------------------------------------------------------------------2
1.2 Caractéristiques Clés------------------------------------------------------------------------------------------2
1.3 Descriptions des Modèles ------------------------------------------------------------------------------------2
2. SPECIFICATIONS...........................................................................................................................3
2.1 Spécifications d'Entrée----------------------------------------------------------------------------------------3
2.2 Spécifications de sortie----------------------------------------------------------------------------------------3
2.3 Environnements-------------------------------------------------------------------------------------------------3
3. INSTALLATION...............................................................................................................................4
4. DEP A NNAGE..................................................................................................................................4
5. DESCRIPTION DES CONNECTEURS...........................................................................................5
5.1 Connecteur P1 (Carte mère) / 20+4 broches------------------------------------------------------------5
5.2 Connecteur P2 (Alimentation +12V) / 4 broches--------------------------------------------------------5
5.3 Connecteur P3 (PCI-e) / 6 broches-------------------------------------------------------------------------5
5.4 Connecteur P4 (PCI-e) / 6 broches-------------------------------------------------------------------------5
5.5 Connecteurs P5, P6, P7 (SATA)----------------------------------------------------------------------------6
5.6 Connecteurs P8, P9, P10, P12, P13, P14 (Périphérique) / 4 broches-----------------------------6
5.7 Connecteurs P11, P15 (Lecteur de disquette)-----------------------------------------------------------6
1
Manuel de l'Utilisateur / Français
Garantie
Cooler Master garantit que cet appareil est sans défaut en pièce et main d'œuvre, et Cooler
Master offre une garantie limitée de deux ans sur les pièces pour l'alimentation livrée avec le boîtier
à compter de la date d'achat. Conservez soigneusement votre reçu.
Ce produit est conçu pour être utilisé sur ordinateur seulement. Le fait d’utiliser ce produit dans
toute autre application annulerait la garantie. Si vous n’avez pas l’habitude d’installer des matériels
informatiques, faites appel à un professionnel.
La garantie est offerte pour l’appareil concernant des dommages se produisant lors d'une
utilisation normale. La garantie sera annulée s’il est déterminé que l’appareil a été endommagé pour
des raisons d’abus, de modification, de négligence, d’alimentation avec un voltage non correct,
d’accidents de pollution d’air/eau et désastres naturels.
Cooler Master Co., Ltd.
9F., No. 786, Chung-Cheng Rd., Chung-Ho City, Taipei Hsien, T aiwan, R.O.C.
TEL: +886-2-3234-0050
FAX: +886-2-3234-0051
Http://www.coolermaster.com
Consignes de Sécurité Importantes
Pour assurer votre propre sécurité, observez les règles de base suivantes:
1. Eteignez et débranchez votre bloc d'alimentation de la prise de courant CA du secteur avant de
le nettoyer. N'utilisez pas de nettoyants liquides ou d'aérosols. Utilisez un chiffon sec pour
nettoyer la surface externe de votre bloc d'alimentation.
2. N'installez pas ou n'utilisez pas votre ordinateur près d'un point d'eau.
3. Le bloc d'alimentation doit être alimenté par la source indiquée sur l'étiquette des
caractéristiques.
4. Ne projetez jamais de liquide d'aucune sorte sur le bloc d'alimentation.
5. Si le bloc d'alimentation ne fonctionne pas normalement, n'hésitez pas à contacter notre service
clientèle.
2
Manuel de l'Utilisateur / Français
1. Présentation
1.1 Introduction
Le bloc d'alimentation est un composant clé fournissant tout le courant nécessaire permettant
de prendre en charge le fonctionnement du PC afin de maintenir une stabilité et une fiabilité continue
de l'ordinateur. Le bloc d'alimentation de Cooler Master permet à votre PC de fonctionner mieux et
plus efficacement, avec la meilleure source d'alimentation pour votre PC. Il améliore aussi la fiabilité
du système en empêchant les anomalies principales d'alimentation dues aux pointes et de
surtensions. De plus, l'alimentation offre une parfaite protection à votre système.
1.2 Caractéristiques Clés
1. Prend entièrement en charge le nouveau standard Intel ATX 12V Version 2.01
2. Fonctionnement super sil encieux avec contrôle de vitesse de ventilateur intelligent (< 20dBA)
3. Prend en charge les sorties doubles +12V
1
et + 12V2 pour une utilisation de courant plus
importante
4. Conception d'alimentation verte pour être conforme aux exigences d'Energy Star et Blue Angel.
5. Plus de 70% d'efficacité à un fonctionnement en charge typique
6. Meilleure fiabilité (MTBF > 100,000 heures)
7. Protection OVP / OPP / Courte
1.3 Descriptions des Modèles
1. RP-650-PCAR：ATX-12V 650W Alimentation rég ulière
2. RP-650-PCAP：ATX-12V 650W Alimen tation Passive PFC
3
Manuel de l'Utilisateur / Français
2. Spécifications
2.1 Spécifications d'Entrée
1. Type : Facteur de Forme ATX 12V V2.01
2. Voltage : 99V~127V or 198V~253V (Sélectionnable) / RP-650-PCAR
198 ~ 253V / RP-650-PCAP
3. Courant : 10A @ 115Vca / 6.3A @ 230Vca
4. Fréquence : 47Hz~63Hz
5. Ventilateur : Ventilateur 120mm Sleeve bearing
6. Un très bon signal d'alimentation : 100ms ~ 500ms
7. Temps de rétention : > 17ms
8. Efficacité : > 70% Typically
2.2 Spécifications de sortie
RP-650-PCAR / RP-650-PCAP
ENTRÉE CA 115V / 230V 10A/6.3A 60/50Hz
SORTIE CC +3.3V +5V +12V
1
+12V
2
-5V -12V 5Vsb
PUISSANCE
MAX.
28A 30A 18A 18A 0.8A 0.8A 2.0A
2.3 Environnements
1. Dimensions : ATX Standard 150 x 140 x 86 (mm)
2. Température de fonctionnement : 5 ~ 50℃(Ten sion d'entrée nominale)
3. MTBF : > 100,000 Heures
4. EMC : CE / BSMI / FCC/ CCC (Alimentation Passive PFC)
5. Sécurité : cUL / TUV / NEMKO / BSMI
4
Manuel de l'Utilisateur / Français
3. Installation
Remarques: V euillez vérifier le voltage d'entrée nominal corre spondant à votre voltage d'alime ntation
local. (11 5V pour l'Amérique du Nord, Japon, etc. et 230V pour l'Europe et de nombreux autres pays.)
1. Eteignez à l'aide de l'interrupteur principal de l'alimentation et débranchez le cordon
d'alimentation.
2. Dévissez et ouvrez le panneau latéral du châssis.
3. Débranchez tous le s connecteurs d'alimentation de la carte mère et des périphériques tels que
les ventilateurs de boîtier, disq ues durs, CD-ROM, lecteurs de disquettes, etc.
4. Remplacez l'alimentation.
5. Branchez les connecteurs P1 (20+4 broches) et P2 (4 broches) sur votre carte mère.
6. Branchez les autres co nnecteurs aux composants de votre système.
7. Vérifiez que tous les connecteurs sont branchés.
8. Fermez le châssis av ec les vis.
9. Branchez le cordon d'alimentation au bloc d'alimentation et allumez à l'aide de l'interrupteur
principal.
4. Dépannage
Si vous ne pouvez pas allumer votre système après avoir installé le bloc d'alimentation, suivez le
guide de dépannage présenté ci-dessous:
1. Assurez-vous que l'alimentation principale est correctement allumée. (L'interrupteur principal de
l'alimentation doit être sur la position “1” ou “on”.)
2. Vérifiez que les connecteu rs P1(Carte mère) et P2 (CPU +12V) sont connectés correctement
sur la carte mère.
3. Si l'alimentation ne fonctionne pas correctement, veuillez contacter notre service clientèle
immédiatement.
5
Manuel de l'Utilisateur / Français
5. Description des connecteurs
5.1 Connecteur P1 (Carte mère) / 20+4 broches
5.2 Connecteur P2 (Alimentation +12V) / 4 broches
5.3 Connecteur P3 (PCI-e) / 6 broches
5.4 Connecteur P4 (PCI-e) / 6 broches
Broche Description
Couleur
(18 AWG）
Broche Description
Couleur
(18 AWG）
+3.3 V Orange
1 +3.3 V Orange 13
+3.3V
sense
Marron (22 AWG)
2 +3.3 V Orange 14 -12 V Bleu
3 COM Noir 15 COM Noir
4 +5 V Rouge 16 PS_ON Vert (22 AWG)
5 COM Noir 17 COM Noir
6 +5 V Rouge 18 COM Noir
7 COM Noir 19 COM Noir
8 PWR OK
Gris
(20 AWG)
20 -5 V
Blanc
(20 AWG)
9 +5 VSB Violet 21 +5 V Rouge
10 +12 V1 Jaune 22 +5 V Rouge
11 +12 V1 Jaune 23 +5 V Rouge
12 +3.3 V Orange 24 COM Noir
Broche Description
Couleur
(18 AWG）
Broche Description
Couleur
(18 AWG）
1 COM Noir 3 +12 V2 Jaune / Noir
2 COM Noir 4 +12 V2 Jaune / Noir
Broche Description
Couleur
(18 AWG）
Broche Description
Couleur
(18 AWG）
1 +12 V1 Jaune 4 COM Noir
2 +12 V1 Jaune 5 COM Noir
3 +12 V1 Jaune 6 COM Noir
Broche Description
Couleur
(18 AWG）
Broche Description
Couleur
(18 AWG
）
1 +12 V2 Jaune / Noir 4 COM Noir
2 +12 V2 Jaune / Noir 5 COM Noir
3 +12 V2 Jaune / Noir 6 COM Noir
PIN 1 PIN 13
PIN 1 PIN 3
PIN 1 PIN 4
PIN 1 PIN 4
6
Manuel de l'Utilisateur / Français
PIN 1
5.5 Connecteurs P5, P6, P7 (SATA)
5.6 Connecteurs P8, P9, P10, P12, P13, P14 (Périphérique) / 4 broches
5.7 Connecteurs P11, P15 (Lecteur de disquette)
Broche Description
Couleur (18 AWG）
5 +12 V2 Jaune / Noir
4 COM Noir
3 +5V Rouge
2 COM Noir
1 +3.3V Orange
Broche Description
Couleur (18 AWG）
1 +12V1 Jaune
2 COM
Noir
3 COM
Noir
4 +5V Rouge
Broche Description
Couleur ( 22AWG）
1 +12V1 Jaune
2 COM Noir
3 COM Noir
4 +5 V Rouge
PIN 1
PIN 1
Inhalt
GARANTIE ..........................................................................................................................................1
WICHTIGE SICHERHEITSHINWEISE................................................................................................1
1. ÜBERSICHT....................................................................................................................................2
1.1 Einführung--------------------------------------------------------------------------------------------------------2
1.2 Leistungsmerkmale---------------------------------------------------------------------------------------------2
1.3 Modellbeschreibung--------------------------------------------------------------------------------------------2
2. SPEZIFIKATIONEN.........................................................................................................................3
2.1 Eingang -----------------------------------------------------------------------------------------------------------3
2.2 Ausgang-----------------------------------------------------------------------------------------------------------3
2.3 Umgebungsbedingungen-------------------------------------------------------------------------------------3
3. INSTALLATION...............................................................................................................................4
4. FEHLERBEHEBUNG......................................................................................................................4
5. ANSCHLÜSSE ................................................................................................................................5
5.1 P1-Anschluss (Motherboard) / 20+4-polig----------------------------------------------------------------5
5.2 P2-Anschluss (+12V Strom) / 4-polig----------------------------------------------------------------------5
5.3 P3-Anschluss (PCI-e) / 6-polig ------------------------------------------------------------------------------5
5.4 P4-Anschluss (PCI-e) / 6-polig ------------------------------------------------------------------------------5
5.5 Anschlüsse P5, P6, P7 (SATA)------------------------------------------------------------------------------6
5.6 Anschlüsse P8, P9, P10, P12, P13, P14 (Peripherie) / 4-polig--------------------------------------6
5.7 Anschlüsse P11, P15 (Floppy)-------------------------------------------------------------------------------6
1
Benutzerhandbuch / Deutsche
Garantie
Cooler Master garantiert, dass dieses Gerät frei von Material- und Herstellungsfehlern ist.
Cooler Master bietet beschränkt auf die Hardware beginnend mit dem Kaufdatum eine zweijährige
Garantie für das Netzteil mit dem Gehäuse. Bewahren Sie die Quittung als Kaufbeleg sorgfältig auf.
Dieses Produkt ist nur für die Benutzung mit einem Computer vorgesehen. Die Verwendung
dieses Produkts in einem anderen Gerät führt zum Verlust der Garantieansprüche. Wenn Sie sich
bei der Installation der Computer-Hardware unsicher sind, wenden Sie sich an einen Fachmann.
Die vorliegende Garantie ist nur bei normaler Benutzung des Produkts gültig. Die Garantie ist
ungültig, wenn festgestellt werden sollte, dass das Gerät aufgrund zweckentfremdeter Benutzung,
fehlerhafter Benutzung, Manipulation des Geräts, unvorsichtiger Handhabung, Anschlusses an
ungeeignete Stromquellen, Unfällen mit Luft-/Wasserverschmutzung und in der Folge von
Naturkatastrophen beschädigt wurde.
Cooler Master Co., Ltd.
9F., No. 786, Chung-Cheng Rd., Chung-Ho City, Taipei Hsien, T aiwan, R.O.C.
TEL: +886-2-3234-0050
FAX: +886-2-3234-0051
Http://www.coolermaster.com
Wichtige Sicherheitshinweise
Für Ihre eigene Sicherheit ist es wichtig, dass Sie die folgenden Grundregeln beachten:
1. Schalten Sie die PSU (Stromversorgungseinheit) vor dem Reinigen aus und trennen sie vom
Stromnetz. Verwenden Sie keine Reinigungsflüssigkeiten oder -sprays. Reinigen Sie das
Gehäuse der PSU von außen mit einem trockenen Tuch.
2. Das Computersystem darf nicht in der Nähe von Wasser aufgestellt oder betrieben werden.
3. Die Stromquelle, mit der die PSU betrieben wird, muss mit den auf dem Etikett angegebenen
Werten übereinstimmen.
4. Achten Sie darauf, dass keine Flüssigkeiten auf der PSU auskippen.
5. Wenden Sie sich an das Servicezentrum, wenn die PSU Funktionsstörungen aufweist.
2
Benutzerhandbuch / Deutsche
1. Übersicht
1.1 Einführung
Das Netzteil ist die Schlüsselkomponente für den Betrieb des Computers, indem es alle
Elemente mit dem erforderlichen Strom versorgt und für eine gleichbleibende Stabilität und
Zuverlässigkeit des Computersystems sorgt. Mit dem Netzteil von Co oler Ma ster kann Ihr PC be sser
und effizienter arbeiten. Es ist die bessere Stromquelle, weil es in den PC eingebaut wird. Es
verbessert außerdem die Zuverlässigkeit des Systems, indem es Spannungsspitzen
und –unterbrechungen des S tromn etze s ausgl eicht. Da s Netzteil bietet Ihrem System zu sät zlich den
besten Schutz.
1.2 Leistungsmerkmale
1. Volle Unterstützung des neuesten Intel-Standards ATX 12V, Version 2.01
2. Extrem leiser Betrieb durch intelligente Steuerung der Lüftergeschwindigkeit (< 20dBA)
3. Unterstützt zwei Ausgänge mit +12V
1
und +12V2 für eine Verwendung mit höherem Strombedarf
4. "Green Power"-Design entspricht den Anforderungen von Energy Star und Blue Angel
5. 70% größere Effizienz bei Betrieb mit typischer Belastung
6. Größere Zuverlässigkeit (MTBF > 100,000 Stunden)
7. OVP / OPP / Short
1.3 Modellbeschreibung
1. RP-650-PCAR：ATX-12V 650W normales Netzgerät
2. RP-650-PCAP：ATX-12V 650W passives PFC Netzgerät
3
Benutzerhandbuch / Deutsche
2. Spezifikationen
2.1 Eingang
1. Typ : ATX-Format 12V V2.01
2. Spannung : 99V~127V or 198V~253V (einstellbar) / RP-650-PCAR
198 ~ 253V / RP-650-PCAP
3. Stromstärke : 10 A bei 15Vac / 6.3 A bei 230Vac
4. Frequenz : 47 Hz – 63 Hz
5. Lüfter : 120-mm-Gleitlagerlüfter
6. Strom-Gut-Signal : 100ms ~ 500ms
7. Haltezeit : > 17ms
8. Effizienz : > 70% typisch
2.2 Ausgang
RP-650-PCAR / RP-650-PCAP
AC-EINGANG 115V / 230V 10A/6.3A 60/50Hz
DC-AUSGANG +3.3V +5V +12V
1
+12V
2
-5V -12V 5Vsb
MAX.
LEISTUNG
28A 30A 18A 18A 0.8A 0.8A 2.0A
2.3 Umgebungsbedingungen
1. Abmessungen : Standard ATX 150 x 140 x 86 (mm)
2. Betriebstemperatur : 5 – 50°C（nominale Eingangsspannung)
3. MTBF : > 100,000 Stunden
4. EMI : CE / BSMI / FCC/
CCC (passives PFC Netzgerät)
5. Sicherheit : cUL / TÜV / NEMKO / BSMI
Loading...
