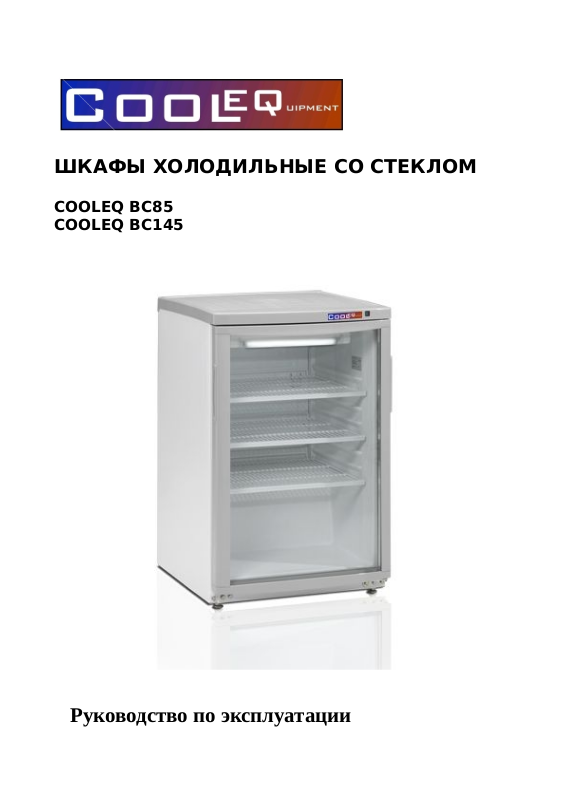

ШКАФЫ ХОЛОДИЛЬНЫЕ СО СТЕКЛОМ
COOLEQ BC85
COOLEQ BC145
Руководство по эксплуатации
Инструкция по безопасности
Шкафы холодильные со стеклом COOLEQ работают от сети электропитания
220 В. В работе с такими устройствами следует соблюдать следующие меры
безопасности:
Не допускайте контакта кабеля питания с источниками тепла и острыми
предметами;
Не подвергайте кабель питания изгибам, запутыванию;
Не устанавливайте прибор или другие устройства на кабеле питания;
Все работы по чистке и ремонту рекомендуется проводить только при
отключенном от сети кабеле электропитания;
При отключении шкафа от сети необходимо держаться за вилку сетевого
кабеля во избежание разрыва или повреждения шнура;
Запрещается использование устройства с поврежденным кабелем;
Устройство должно быть подключено к розетке с заземлением,
напряжение в сети должно соответствовать требованию к питанию
устройства;
Перед тем как вынуть вилку из розетки, необходимо выключить
устройство, нажав на соответствующую кнопку переключателя;
Запрещается передвигать и наклонять прибор во время работы;
Запрещается вносить в аппарат технические изменения.
Благодарим Вас за выбор техники марки COOLEQ!
COOLEQ — это широкий спектр технологического холодильного
оборудования для предприятий общественного питания, ресторанов, кафе,
магазинов и тд: шкафы шоковой заморозки, холодильные и морозильные
столы, столы для пиццы, салат-бары, различные типы льдогенераторов и др.
Назначения холодильных шкафов
Холодильные шкафы COOLEQ предназначены для демонстрации,
охлаждения напитков на предприятиях общественного питания и торговли.
Приборы оснащены стеклянной дверью и подсветкой. Шкафы
имеют прочную конструкцию и износоустойчивые внутренние
компоненты, что гарантирует длительный срок службы.
2
Конструкция
1. Клавиша внутреннего освещения
2. Температурный дисплей
3. Полки
4. Ручка двери
5. Регулируемые ножки
3
Установка холодильного шкафа
Распаковка аппарата
Удалите весь упаковочный материал: пенопластовые вставки и клейкую
ленту.
Перед включением аппарата в сеть электропитания произведите осмотр и
извлеките все остатки упаковки, клейкую ленту, руководство по
эксплуатации.
Выравнивание холодильного шкафа
Аппарат оборудован четырьмя регулируемыми ножками. После
размещения холодильного шкафа в предназначенном для него месте
следует произвести выравнивание по вертикали и горизонтали.
Выравнивание заключается во вращении опор по часовой стрелке для
подъёма корпуса аппарата и против часовой стрелки – для опускания.
Дверь холодильного шкафа закрывается легче, если опоры выкрутить на
достаточную высоту.
Циркуляция воздуха
Для обеспечения максимально эффективной работы холодильного шкафа необходимо установить его в месте, где имеется нормальный обдув воздухом, развитая водопроводная система и электрические подключения.
Ниже приведены значения рекомендуемого свободного пространства вокруг аппарата:
С боковых сторон................ 50 мм
Сверху................…………... 50 мм
Сзади……………..................50 мм
Внимание! Не перегружайте аппарат продуктами, во избежание ухудшения
циркуляции воздуха внутри холодильного шкафа.
4
Ограничения для установки
Не устанавливайте холодильный шкаф в недостаточно
теплоизолированном помещении. Аппарат не предназначен для работы
при температуре окружающей среды ниже 13°С.
Выберите подходящее место размещения холодильного шкафа с ровной
твёрдой опорной поверхностью без воздействия прямого солнечного
света или источников тепла. Все неровности пола компенсируются за счёт
регулируемых опор, находящихся в передних и задних углах корпуса
аппарата.
Холодильный шкаф не предназначен для встраивания в кухонную
мебель. По конструкции этот аппарат автономного, островного типа.
Эксплуатация
После подключения аппарата к сети электропитания дайте ему поработать
вхолостую в течение, как минимум, 30 минут. После чего можно приступать к
регулировкам.
Установка рабочей температуры
Для установки температуры поверните ручку по часовой стрелке – значение температуры поднимется; против часовой стрелки – значение опустится.
Возможно отклонение, равное 3 градусам от выбираемой температуры,
которая отображается на дисплее.
5
Внутренняя подсветка
Устройство оснащено внутренней подсветкой. Для включения/выключения
подсветки, нажмите соответствующую клавишу. Для экономии электроэнергии,
отключайте подсветку, когда не используете устройство.
Уход и обслуживание
ВНИМАНИЕ! Перед чисткой/мойкой полностью обесточьте аппарат во
избежание поражения электрическим током.
Производите очистку внутренней поверхности шкафа с использованием
теплой воды и моющего средства.
После очистки необходимо тщательно высушить устройство, прежде чем
начать его эксплуатацию.
Не применяйте абразивные вещества и хлорсодержащие моющие
средства для очистки
Дверные уплотнители
Через каждые три месяца согласно общим инструкциям, для обеспечения
герметичности очищайте дверные уплотнители.
Вазелин, в малом количестве накладываемый на уплотнители со стороны
дверных петель, сохранит мягкость уплотнителей и обеспечит требуемую
герметичность дверей.
Устранение неисправностей
Холодильный шкаф не работает
Проверьте, включена ли вилка силового шнура в розетку.
Проверьте, есть ли ток в сети электропитания;
Дверь плотно не закрывается
Выровняйте положение аппарата.
Убедитесь в том, полки или бутылки не препятствует закрытию двери.
6
Перестановка двери
Удалите нижние петли, выкрутив болты отверткой.
Аккуратно опустите дверь.
Передвиньте ось шарнира к противоположному отверстию в нижней
петле.
Передвиньте ось шарнира из левой верхней петли к противоположному
отверстию в правой верхней петле.
Удалите два болта из отверстий на правой стороне в нижней поперечной
балке.
Снимите дверь. Вставьте нижнюю шарнирную ось в правое нижнее
отверстие двери. Вставьте в правое отверстие двери правую верхнюю
шарнирную ось.
Отрегулируйте дверцу, чтобы она стала ровно в шкафу.
Закрепите нижнее петли с помощью шурупов.
Закройте левые отверстия в нижней поперечной балке с помощью двух
шурупов.
Внимание! После перестановки дверцы необходимо переустановить резиновую
прокладку, предназначенную для герметичности шкафа. Если между шкафом и
прокладкой есть зазор, необходимо его устранить, немного потянув за
прокладку. При необходимости, можно также использовать фен, чтобы нагреть
прокладку и устранить зазор.
7
Гарантийные обязательства
Гарантийный срок составляет 12 месяцев со дня поставки при соблюдении
владельцем условий эксплуатации, изложенных в настоящем Руководстве. За
нарушение работоспособности холодильного шкафа вследствие
неправильной эксплуатации, а так же из-за механических повреждений,
производитель ответственности не несет.
8
Технические характеристики
Модель BC-85 BC-145
Объём, л 85 105
Температурный режим,
°С
0...+10
Мощность, Вт 80 108
Хладагент R134a
Габаритные размеры, мм 503х560х775 503х560х850
Напряжение, В 220
Вес, кг 33 36
9
