Coolaroo W002186099 Installation & Assembly

(2) Clutch Plug

(1) Clutch Unit

(4) Chain

(3) Bracket Covers

(5) Bottom

Rail Cap

(6) Tie Downs

(7) Bottom Rail

(8) Shade

(9) Idle

End Unit

(10) Idle End Plug

(11) Aluminum Tube

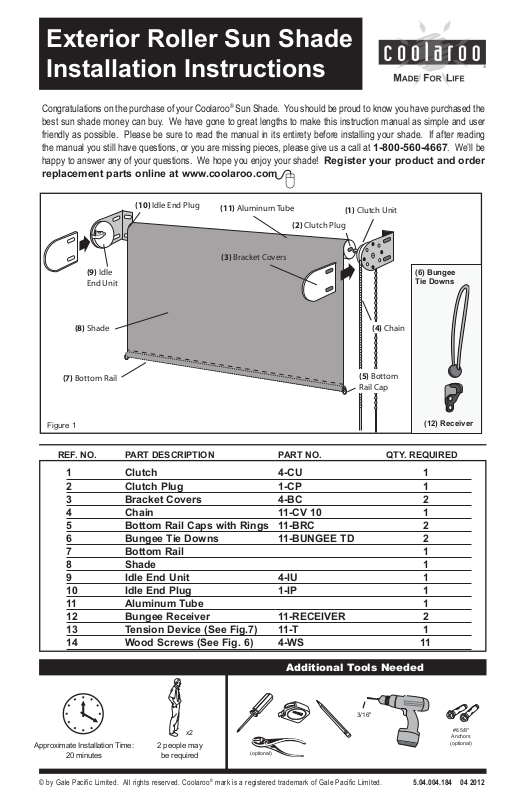

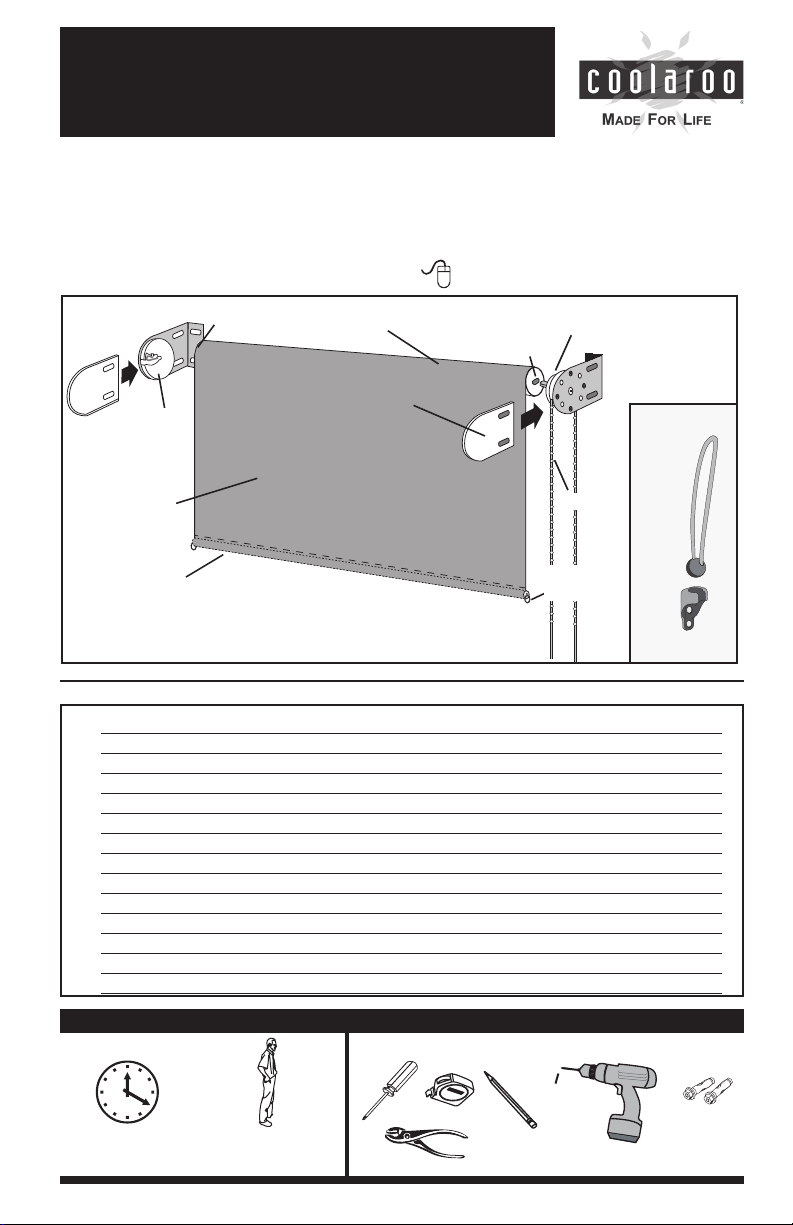

Exterior Roller Sun Shade
Installation Instructions

Congratulations on the purchase of your Coolaroo® Sun Shade. You should be proud to know you have purchased the
best sun shade money can buy. We have gone to great lengths to make this instruction manual as simple and user
friendly as possible. Please be sure to read the manual in its entirety before installing your shade. If after reading
the manual you still have questions, or you are missing pieces, please give us a call at 1-800-560-4667. We’ll be
happy to answer any of your questions. We hope you enjoy your shade! Register your product and order

replacement parts online at www.coolaroo.com

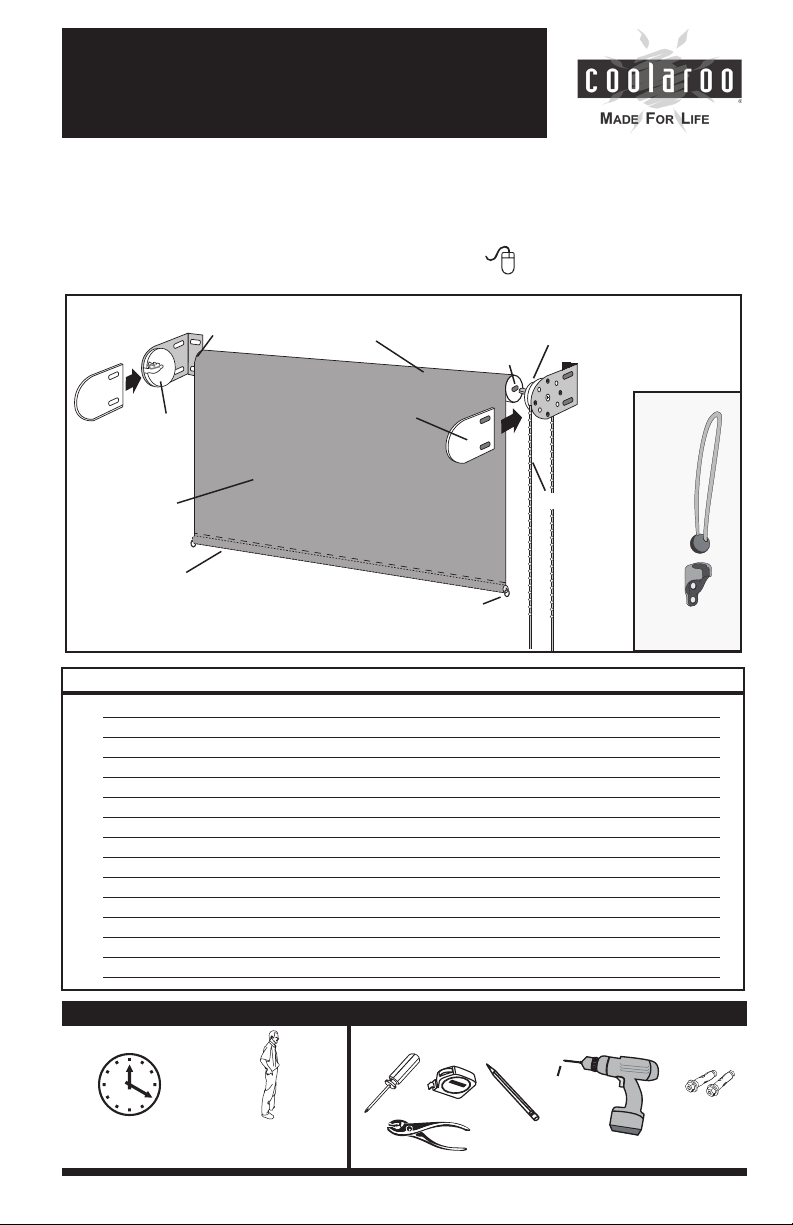

Figure 1

(9) Idle
End Unit

(8) Shade

(7) Bottom Rail

REF. NO. PART DESCRIPTION PART NO. QTY. REQUIRED

(10) Idle End Plug

(11) Aluminum Tube

(3) Bracket Covers

(2) Clutch Plug

(1) Clutch Unit

(5) Bottom

Rail Cap

1 Clutch 4-CU 1
2 Clutch Plug 1-CP 1
3 Bracket Covers 4-BC 2
4 Chain 11-CV 10 1
5 Bottom Rail Caps with Rings 11-BRC 2
6 Bungee Tie Downs 11-BUNGEE TD 2
7 Bottom Rail 1
8 Shade 1
9 Idle End Unit 4-IU 1
10 Idle End Plug 1-IP 1
11 Aluminum Tube 1
12 Bungee Receiver 11-RECEIVER 2
13 Tension Device (See Fig.7) 11-T 1
14 Wood Screws (See Fig. 6) 4-WS 11

(4) Chain

(6) Bungee
Tie Downs

(12) Receiver

Additional Tools Needed

3/16"

x2

Approximate Installation Time:

20 minutes

© by Gale Pacific Limited. All rights reserved. Coolaroo® mark is a registered trademark of Gale Pacific Limited.

2 people may

be required

(optional)

#6 5/8"

Anchors

(optional)

5.04.004.184 04 2012

Your shade comes standard with the chain on the right side of the shade (Fig. 1) and ready to
be mounted on the inside or outside of your window frame. If you purchased a custom shade,
or intend to keep your shade with the standard settings, you may skip this section and proceed
to the installation instructions.

If you want to move the chain to the left side of the shade or you want to hang your shade from
the top of the window (or ceiling), you will need to make a few simple changes to your shade
before proceeding to the installation instructions. Refer to the Alternate Clutch Setup
section of the manual for instructions on how to make these changes.

Refer to the front page of this manual for help identifying the various components of the shade.
IMPORTANT: The screws included in your hardware kit are for use with wood only. See your

dealer for mounting recommendations when attaching your shade to any other material.

INSTALLATION INSTRUCTIONS

CLOTH
WIDTH

72 in.

(1.83 m)

96 in.

(2.44 m)

120 in.

(3.05 m)

Fig. 2 (the above measurements are for stock shades)

SCREW-TO-SCREW

MEASUREMENT

73.25 in.

(1.86 m)

97.25 in.

(2.47 m)

121.25 in.

(3.08 m)

OVERALL WIDTH

(BRACKET-TO-

BRACKET)

74.75 in.

(1.9 m)

98.75 in.

(2.51 m)

122.75 in.

(3,12 m)

APPROXIMATE

WEIGHT

7 lb.

(3 kg)

9 lb.

(4 kg)

11 lb.

(5 kg)

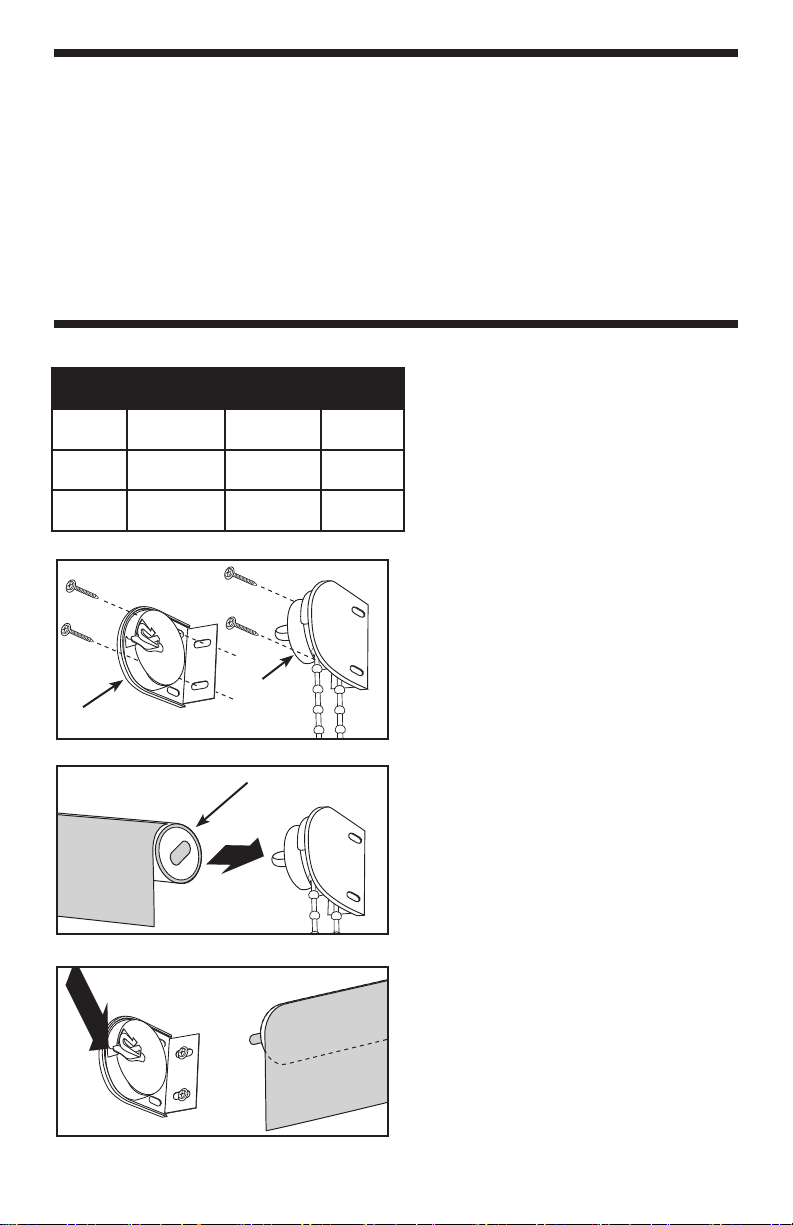

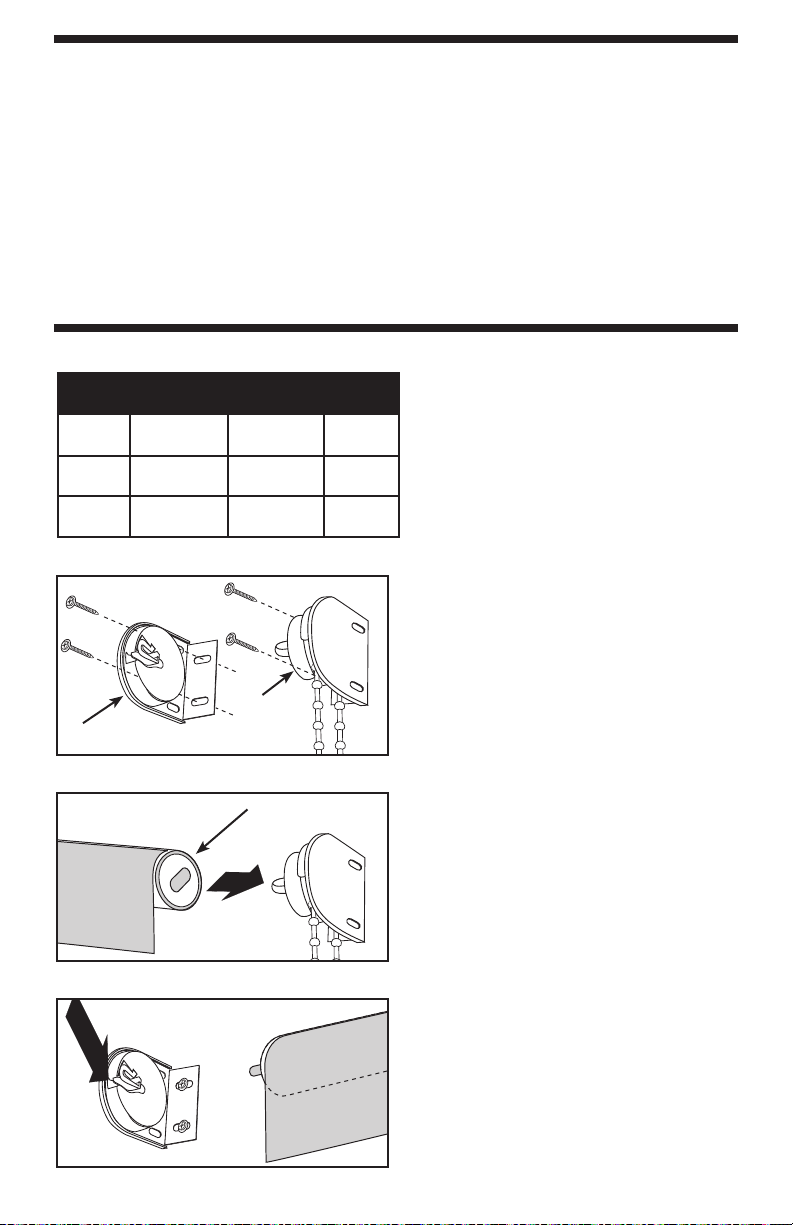

1. Mark The Holes

• For stock shades, use (Fig 2) to determine the

placement of your screws.

• For custom shades, mark holes 1/2” less than

overall (bracket-to-bracket) measurement at
each end.

2. Install Brackets

Install the Clutch and Idle End Brackets
(Fig 3). The Clutch Unit Bracket will be
on the right side, and the Idle End Unit
Bracket should be on the left for
standard installation.

Do not tighten screws completely yet.

3. Install the Shade.

First, insert the Clutch Plug into the Clutch
Unit (Fig. 4).

IDLE UNIT BRACKET

Fig. 3

CLUTCH
UNIT
BRACKET

CLUTCH END PLUG

Fig. 4

Fig. 5

SNAP END PLUG
INTO END UNIT

Then insert the Idle End Plug into the
Idle End Unit, and snap the Idle End Plug
securely into place (Fig. 5).

With the shade in place, adjust the brackets
so they fit snugly on each end of the shade.

IMPORTANT:
Now go back and tighten the Bracket
screws completely.

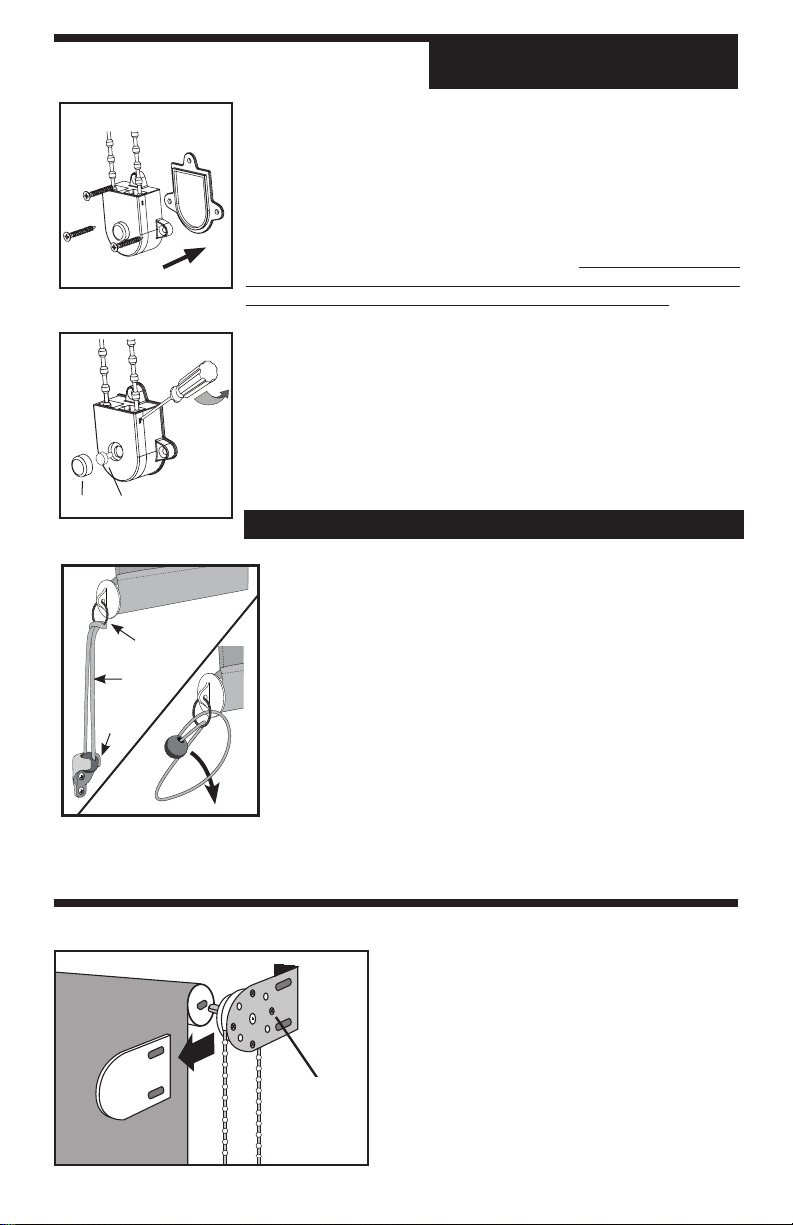

4. Install Tension Device

It is highly recommended that chains/pull cords are not accessible

B

A

C

to small children and as an added safety measure, should be
secured with a tension device when not in use.
KEEP BLIND CORDS OUT OF REACH OF YOUNG CHILDREN.

To install the Tension Device (A), position the Tension Device on a
flat surface (window frame, wall, etc.) so that the chain and tension
device do not interfere with the raising and lowering of the blind. The
chain must be taut, but still operable ( Fig. 6). DO NOT ALLOW FOR
ANY SLACK. DO NOT TWIST, CROSS OR SLANT THE CHAIN. THE

Fig 6

CHAIN WILL NOT WORK IF NOT PROPERLY INSTALLED.

Mark the position for the pilot holes using a pencil or marker. Pre-drill
three 1/16" holes. Use the screws provided to attach the Tension
Device (A) and Tension Device Base (B) into place. Once installed,
the chain will unlock and operate normally.

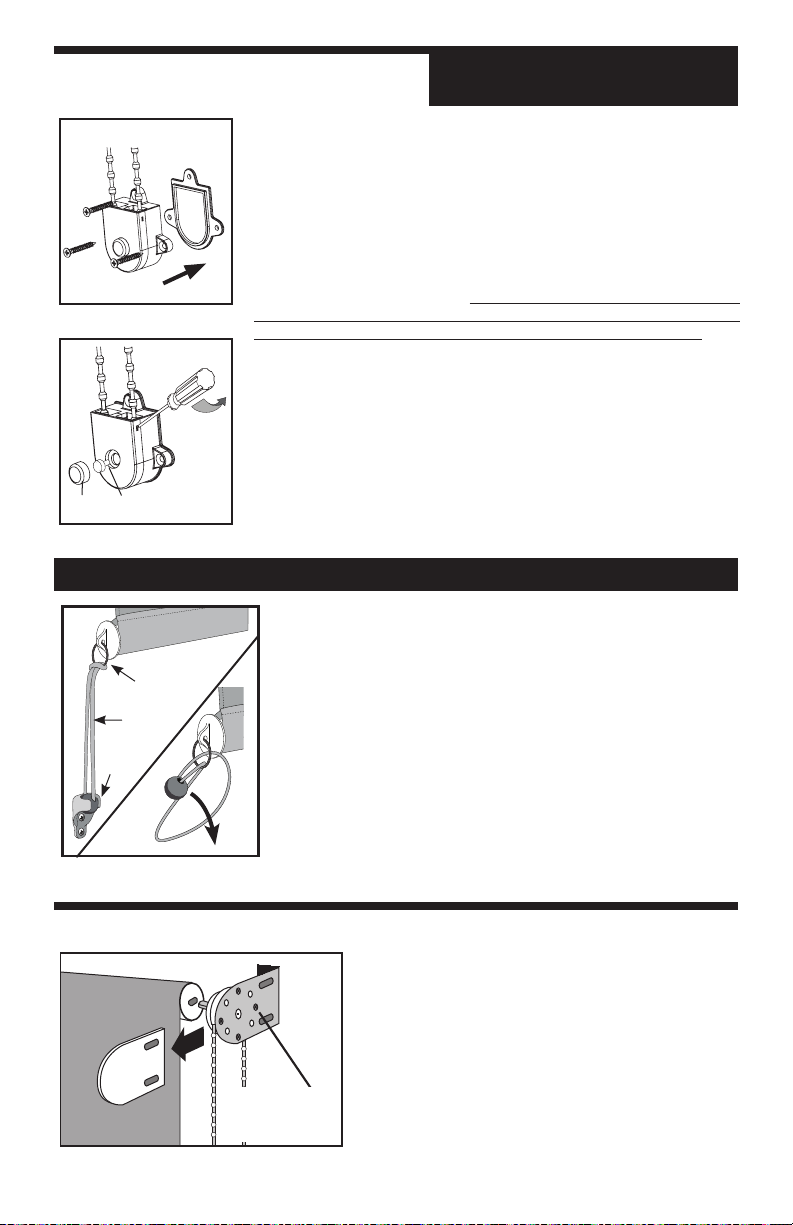

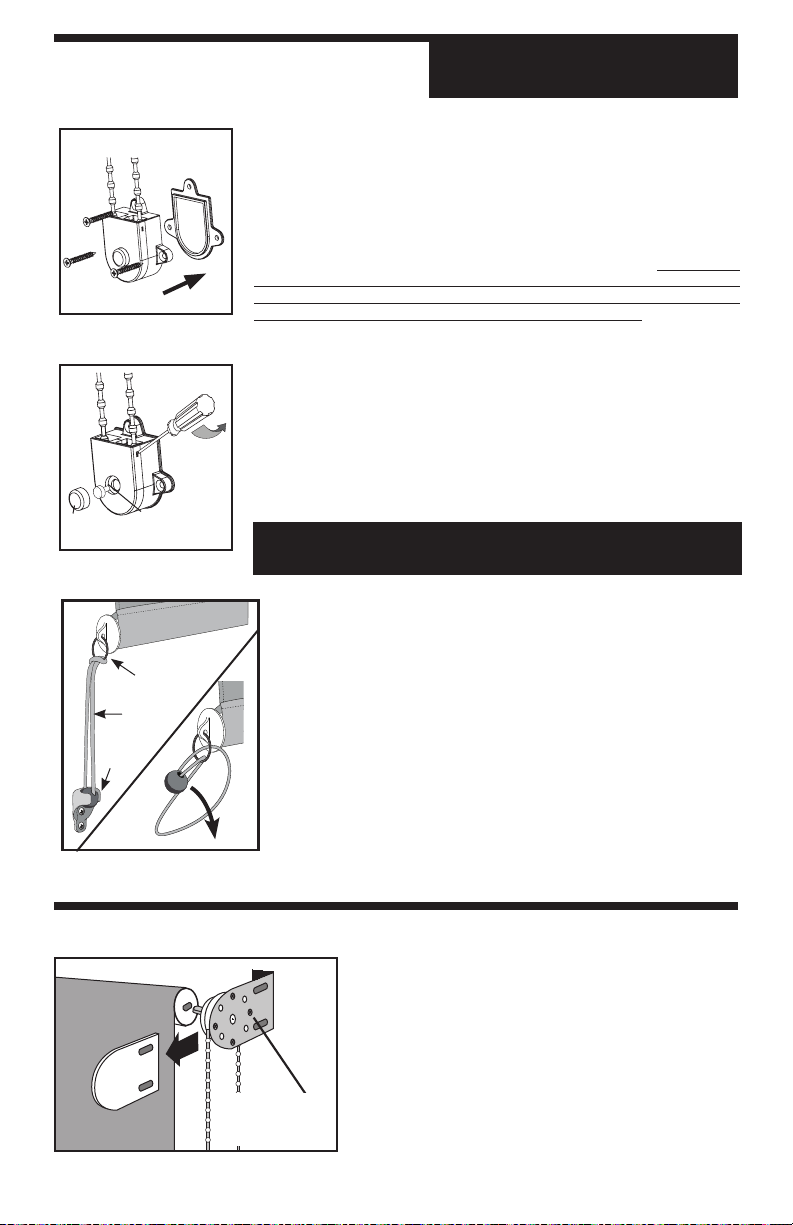

To replace the Tension Device, remove Cap and Plastic Plug with
pliers, remove Cover using a screwdriver (Fig. 7). The cover will
pop off, releasing the chain from the Tension Device. Remove old
Tension Device and feed chain through wheel on new Tension Device.

Cap Plug

Fig 7

Replace the cover, plastic plug and cap to operate chain.

IN CASE OF EMERGENCY, CUT THE CHAIN WITH SCISSORS

5. Install Tie Downs (if desired)

Tie Downs have been provided to secure your sun shade in mild
to moderate wind conditions.

End Cap Ring

Bungee

Receiver

NOTE: In severe wind or prolonged exposure to wind, sun
shades should be rolled up to prevent damage.

Fig. 8

1. Thread the Bungee through the End Cap Ring and back
through itself making a Lark's Head Knot.

2. Install the Receiver approximatly 5 in. below the bottom
of where the shade will stop, to allow for proper tension of
bungee cord.

(FOR CANADIAN RESIDENTS ONLY)

FOR MORE SAFETY INFORMATION:

1-866-662-0666

Fig 8

Wood screws have been provided. If installing into any
material other than wood, additional screws may be needed.

ADJUSTING CHAIN TENSION

You can adjust chain tension if needed.

If chain tension is too tight (chain is difficult
to pull), slide off bracket cover and loosen
four (4) screws; turn counter clockwise. See
(Fig. 9).

If chain tension is too loose (chain pulls
too easily), slide off bracket cover and tighten
four (4) screws; turn clockwise. See (Fig. 9).

Fig 9

SCREWS
TO ADJUST
TENSION

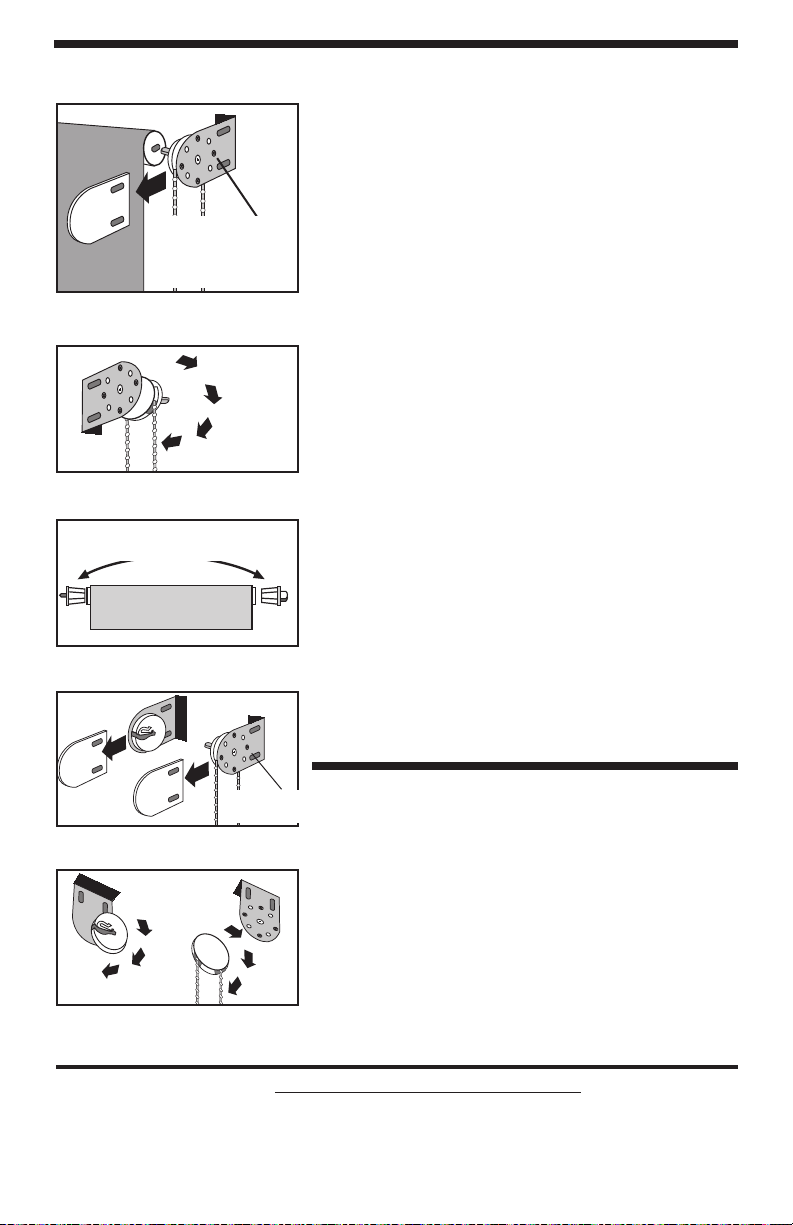

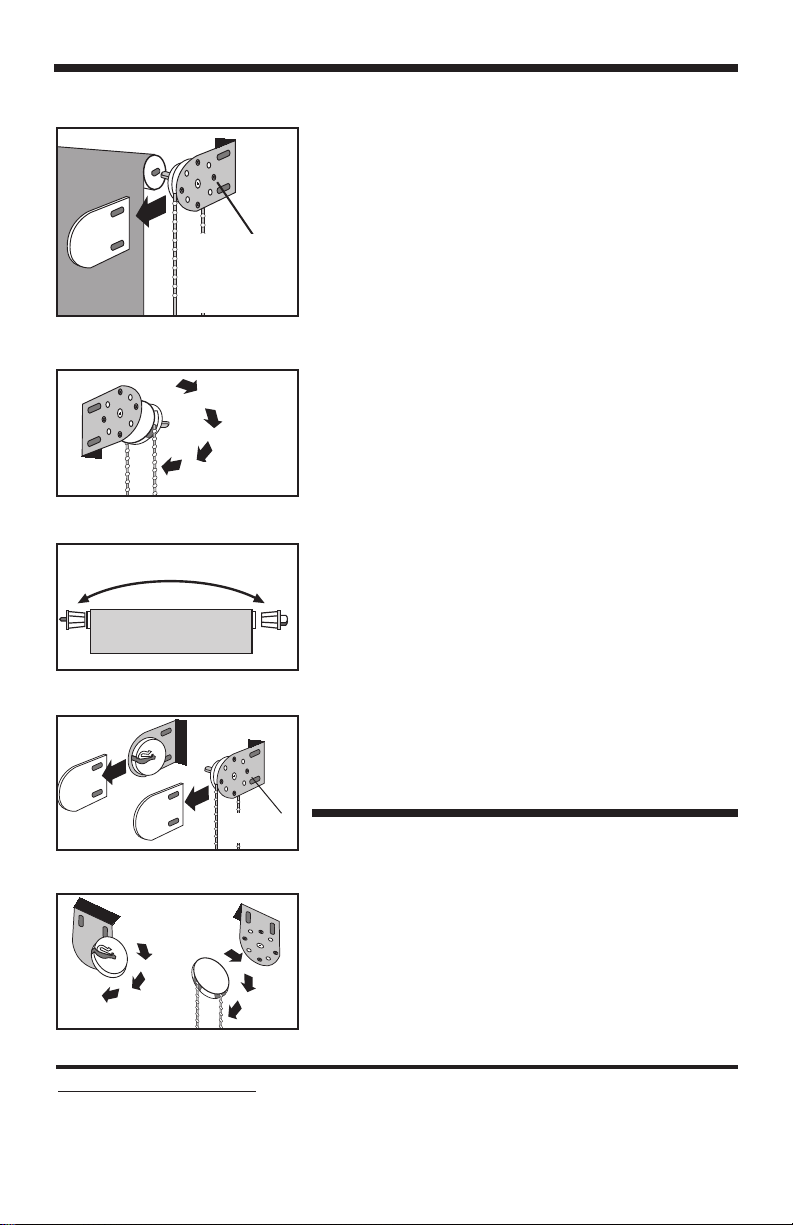

ALTERNATIVE CLUTCH SETUP

Your shade will require a non-standard installation if:

1) you are changing the chain to the left side of the shade, or

2) if you are mounting your shade from the top/ceiling.

NOTE: If you purchased a custom shade or are doing a
standard installation, you do NOT need to make these
changes.

CHANGING TO A

Left-hand Chain Control

If you want your chain to be on the left side of your shade,

Fig 10

REMOVE (4)
SCREWS TO
CHANGE FROM
RIGHT HAND TO
LEFT HAND
CONTROL

you will need to make a simple change to your Clutch
Unit before you install your shade. To make this change,
start by sliding off the Bracket Cover on the Clutch Unit
(Fig. 10). Remove the four screws.

Turn the clutch unit 180 degrees so the chain can now hang
down from the left side (Fig. 11). Put the screws back in,
and tighten. Next, slide the Bracket Cover back on. No
change is needed to the Idle End Unit, it works for right
and left mounts. Pull out both End Plugs from the tube and

Fig 11

ROTATE CLUTCH

UNIT 180°

switch them (Fig. 11).

SWITCH END PLUGS

CHANGING TO A

Top/ceiling Mount

If you want your Clutch Unit to hang from the top (for example,
the ceiling), you will need to make a simple change to your
Clutch Unit and Idle End Unit before you install your shade.

Fig 12

Fig 13

REMOVE (4)
SCREWS

To make this change, start by sliding off the Bracket Covers
on both the Clutch Unit and Idle End Unit (Fig. 13). Remove
the four screws from both brackets. Turn the Clutch Unit 90
degrees so the chain hangs straight down if the Clutch were
hanging from the top, and turn the Idle End Unit so the open­ing is facing away from the window. (Fig. 14). Put screws
back in, and slide the Bracket Cover back on.

Maintenance

Your sun shade has been made of the finest materials
and, when properly cared for, will last a very long time.
To clean your shade, simply rinse with water, scrub with
soap or any non-abrasive cleaner, rinse and allow to dry.
Call us for missing parts or mechanical problems.
Do not store shade wet. In moist areas roll shade down
frequently to air dry.

Caution: Use of solvents or abrasive cleaners may

Fig 14

damage the fabric and will void your warranty.
Do not use bleach or chlorine.

Custom Shade Return Policy: This product has been custom made according to your specifications.
As such, no replacement or refunds are possible other than for defects or faults that are reported to our
Customer Service Department at 1-800-560-4667 within 60 days of shipping. Warranty claims will con­tinue to be honored in accordance with our warranty policy as outlined at www.coolaroo.com.

(2) Embout d’embrayage

(1) Embrayage

(4) Chaîne

(3) Capuchon de

support

(5) Embout de

traverse inférieure

(6) Anneaux d’arrimage

(7) Traverse inférieure

(8) Store

(9) Dispositif fixe

(10) Embout de

dispositif fixe

(11) Tube en aluminium

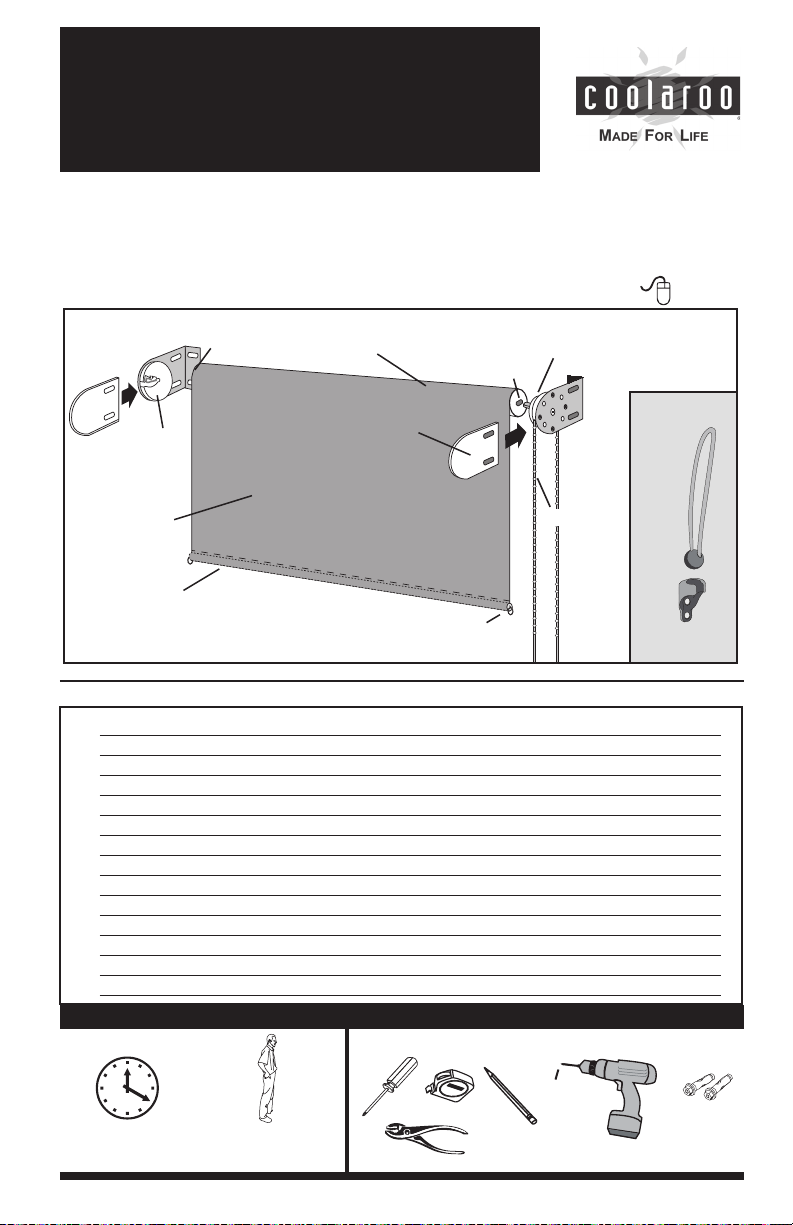

Instructions pour l’installation d’un
store pare-soleil à enroulement
automatique d’extérieur

Félicitations pour votre achat de store pare-soleil Coolaroo®. Vous serez heureux d’apprendre que vous vous êtes procuré le meilleur
store pare-soleil sur le marché. Nous nous sommes efforcés de rendre le présent manuel aussi simple, facile et agréable à utiliser que
possible. Veuillez le lire entièrement avant d’installer votre store. Si, après avoir lu le manuel, vous avez des questions ou vous vous
apercevez qu’il vous manque des pièces, veuillez nous appeler au numéro 1 800 560-4667. C’est avec plaisir que nous répondrons

à toutes vos questions. Nous espérons que vous apprécierez votre store!

des pièces de rechange en ligne au www.coolaroo.com

Enregistrez votre produit et commandez

(9) dispositif fixe

(8) store

(7) traverse inférieure

Fig. 1

Nº RÉF PIÈCE Nº DE SÉRIE QUANTITÉ REQUISE

1 Embrayage 4-CU 1
2 Embout d’embrayage 1-CP 1
3 Capuchon de support 4-BC 2
4 Chaîne 11-CV 10 1
5 Embout de traverse inférieure et anneaux 11-BRC 2
6 Tendeurs d’arrimage 11-BUNGEE TD 2
7 Traverse inférieure 1
8 Store 1
9 Dispositif fixe 4-IU 1
10 Embout de dispositif fixe 1-IP 1
11 Tube en aluminium 1
12 Réceptable pour tendeur 11-RECEIVER 2
13 Dispositif de tension de la chaîne (figure 7) 4-T 1
14 Vis à bois (Consultez la figure 6.) 4-WS 11

(10) embout de

dispositif fixe

(11) tube en aluminium

(2) embout d’embrayage

(3) capuchon de

support

(5) embout de traverse

inférieure et anneaux

(1) embrayage

(4) chaîne

(6) tendeurs
d’arrimage

(12) réceptable
pour tendeur

Outils additionnels nécessaires :

3/16 po

x2

Temps d’installation

approximatif : 20 minutes

© Gale Pacific Limited. Tous droits réservés. Coolaroo® est une marque de commerce déposée de Gale Pacific Limitedd.

Deux personnes peu­vent être nécessaires

(facultatif)

Chevilles d’ancrage

no 6 de 5/8 po

(facultatives)

Votre store est vendu en format standard; il est muni d’une chaîne sur le côté droit (figure 1). Il est
prêt à être installé à l'intérieur ou à l'extérieur d’un châssis de fenêtre. Si vous vous êtes procuré
un store personnalisé ou vous désirez ne pas modifier les réglages standard du store, vous pouvez
passer la présente section et continuer l’installation.

Si vous désirez plutôt installer la chaîne du côté gauche du store ou suspendre votre store dans le
haut d’un châssis de fenêtre (ou au plafond), vous devez apporter quelques petites modifications
à votre store avec de continuer son installation. Consultez la section dans le manuel sur la
modification du réglage de l’embrayage pour savoir comment procéder à ces modifications.

Consultez la première page du présent manuel pour vous familiariser avec les diverses pièces du
store.

Important : Vous ne pouvez visser les vis incluses dans votre trousse de quincaillerie que dans
du bois. Si vous désirez fixer le store à tout autre matériau, veuillez consulter votre détaillant pour
obtenir des recommandations d’installation.

INSTRUCTIONS POUR L’INSTALLATION

LARGEUR DE

LA TOILE

1,83 m
(72 po)

2,44 m
(96 po)

3,05 m

(120 po)

Figure 2 (Les mesures ci-dessus ne servent que pour les stores standard.)

MESURE DE BOUT

EN BOUT ENTRE

LES VIS

1,86 m

(73,25 po)

2,47 m

(97,25 po)

3,08 m

(121,25 po)

LARGEUR TOTALE
(D'UN SUPPORT À

L'AUTRE)

1,9 m

(74,75 po)

2,51 m

(98,75 po)

3,12 m

(122,75 po)

POIDS

(APPROXIMATIF)

3 kg

(7 lb.)

4 kg

(9 lb.)

5 kg

(11 lb.)

1. Marquage de l’emplacement des
trous

• Pour les stores standards, consultez la

figure 2 pour déterminer l’emplacement des
vis.

• Pour les stores personnalisés, marquez

l’emplacement des trous à ½ po de chacune
des extrémités à l’intérieur de la largeur
totale (d’un support à l’autre).

2. Installation des supports

Installez les supports de l’embrayage et du
dispositif fixe (figure 3). Pour une installa­tion standard, vous devez placer le support
de l’embrayage à droite et celui du dispositif
fixe à gauche.

SUPPORT DU DISPOSITIF FIXE

Figure 3

Figure 4

ENCLENCHEZ L’EMBOUT DE
DISPOSITIF FIXE DANS LE
DISPOSITIF FIXE

Figure 5

SUPPORT DE

L’EMBRAYAGE

EMBOUT D’EMBRAYAGE

Pour l’instant, ne serrez pas les vis
complètement.

3. Installation du store

Insérez d’abord l’embout d’embrayage
dans l’embrayage (figure 4).

Insérez ensuite l’embout de dispositif fixe
dans le dispositif fixe, puis enclenchez-le
solidement en position (figure 5).

Mettez le store en place, puis réglez les
supports pour qu’ils s’ajustent parfaitement
à chaque bout du store.

IMPORTANT : VOUS DEVEZ
MAINTENANT FINIR DE SERRER
LES VIS DES SUPPORTS.

4. Installation du dispositif de
tension de la chaîne

Nous vous recommandons fortement de placer la chaîne et les cordons
hors de la portée des jeunes enfants et, comme mesure de sécurité
supplémentaire lorsque vous ne vous servez pas du store, de les
immobiliser à l'aide du dispositif de tension. GARDEZ LES CORDONS
DU STORE HORS DE LA PORTÉE DES JEUNES ENFANTS.

Pour installer le dispositif de tension de la chaîne (A), placez-le sur une surface
plane (châssis de fenêtre, mur, etc.) afin que la chaîne et le dispositif de
tension ne nuisent pas à l’enroulement ou au déroulement du store. La chaîne
doit être raide, mais vous devez pouvoir l’actionner (figure 6). NE LAISSEZ
AUCUN JEU DANS LA CHAÎNE. NE TORDEZ PAS, NE CROISEZ PAS ET
N’INCLINEZ PAS LA CHAÎNE. VOUS NE POURREZ PAS ACTIONNER LA
CHAÎNE SI ELLE N’EST PAS INSTALLÉE CORRECTEMENT.

Marquez l’emplacement des avant-trous à l’aide d’un crayon ou d’un marqueur.
Percez trois avant-trous de 1/16 po. Fixez le dispositif de tension de la chaîne
(A) et sa base (B) à l’aide des vis fournies. Une fois que vous avez installé le
dispositif, la chaîne se déverrouille et s’actionne normalement.

Pour remplacer le dispositif de tension de la chaîne, retirez le capuchon et le
bouchon de plastique à l'aide de pinces, puis retirez le couvercle du dispositif à
l’aide d’un tournevis (figure 7). Le couvercle saute, relâchant ainsi la chaîne de
son dispositif de tension. Retirez le dispositif usé, puis faites passer la chaîne
sur la roulette du dispositif de tension neuf. Replacez le couvercle, le bouchon
de plastique et le capuchon afin d'actionner de nouveau la chaîne.

A

Figure 6

Couvercle

B

C

Bouchon

EN CAS D’URGENCE, COUPEZ LA CHAÎNE

Figure 7

À L’AIDE DE CISEAUX

5. Installation des anneaux d’arrimage
(si désiré)

Des anneaux d’arrimage sont fournis pour vous permettre d'attacher votre
store pare-soleil lors de vents faibles à modérés.

REMARQUE : Lors de vents forts ou d’une possibilité d'exposition

prolongée au vent, vous devez enrouler les stores pare-soleil pour éviter
de les endommager.

1. Faites passer le tendeur à travers l'anneau de l'embout,
puis refaites-le passer à travers lui-même, de manière à
créer un noeud en tête d'alouette (figure 8).

2. Installez le réceptacle environ 13 cm sous l'endroit où le
store ouvert s'arrêtera, de telle sorte que le tendeur soit
étiré de manière appropriée.

Des vis à bois sont incluses. Si l'article est installé sur un autre
matériau que le bois, des vis supplémentaires pourraient être requises.

Figure 8

Tendeur

Réceptable

Anneau de
l'embout

(POUR LES RÉSIDANTS DU CANADA SEULEMENT)

POUR OBTENIR PLUS DE

CONSEILS DE SÉCURITÉ :

1 866 662 0666

RÉGLAGE DE LA TENSION DE LA CHAÎNE

Vous pouvez régler la tension de la chaîne au besoin.

Si la tension de la chaîne est trop forte (vous avez
de la difficulté à actionner la chaîne), faites glisser
les capuchons des supports, puis dévissez les quatre
vis dans le sens contraire des aiguilles d’une montre.
Consultez la figure 9.

Figure 9

VIS POUR

RÉGLER LA

TENSION

Si la tension de la chaîne est trop faible (la chaîne
s’actionne trop facilement), faites glisser les capu­chons des supports, puis vissez les quatre vis dans le
sens des aiguilles d’une montre. Consultez la figure 9.

MODIFICATION DU RÉGLAGE DE L’EMBRAYAGE

Vous devez installer de manière non standard votre store si :

1) vous placez la chaîne du côté gauche du store ou 2) vous
accrochez votre store dans le haut d’un châssis de fenêtre ou au
plafond.

REMARQUE : Si vous vous êtes procuré un store person­nalisé ou vous procédez à une installation standard, vous ne
devez PAS apporter ces modifications.

CONTRÔLE DE LA CHAÎNE À GAUCHE

Si vous désirez placer la chaîne à gauche de votre store, vous
devez apporter une petite modification à votre embrayage avant
d’installer votre store. Commencez par faire glisser le capuchon
du support de l’embrayage (figure 10). Retirez les quatre vis.

Faites tourner l’embrayage de 180 degrés, afin que la chaîne
puisse maintenant pendre du côté gauche (figure 11). Remettez
les vis en place, puis vissez-les. Remettez ensuite le capuchon
du support en place. Vous n’avez pas à modifier le dispositif
fixe, car il sert autant aux installations à droite qu’à celles de
gauche. Retirez du tube les deux embouts et inversez-les de
place (figure 11).

Figure 10

Figure 11

RETIREZ LES QUATRE

VIS POUR INVERSER LE

CONTRÔLE DU CÔTÉ DROIT

POUR LE CÔTÉ GAUCHE

FAITES

TOURNER

L’EMBRAYAGE

DE

180 DEGRÉS

INVERSEZ LES EMBOUTS

INSTALLATION DANS LE HAUT D’UN CHÂSSIS
DE FENÊTRE OU AU PLAFOND

Si vous désirez suspendre votre store au plafond, par exemple,
vous devez apporter une petite modification à l’embrayage et
au dispositif fixe avant d’installer votre store. Commencez par
faire glisser les capuchons des supports de l’embrayage et

Figure 12

du dispositif fixe (figure 13). Enlevez les quatre vis des deux
supports. Faites tourner l’embrayage de 90 degrés, afin que la
chaîne pende lorsque l’embrayage est au plafond, puis tournez
le dispositif fixe afin que son ouverture soit éloignée de la fenêtre.
(figure 14). Remettez ensuite les vis en place, ainsi que les
capuchons des supports.

ENTRETIEN

Votre store pare-soleil a été fabriqué avec les meilleurs matériaux.
Lorsqu’il est entretenu correctement, il peut vous durer très
longtemps. Pour le nettoyer, rincez-le simplement avec de l'eau,

Figure 13

RETIREZ LES

QUATRE VIS

lavez-le ensuite avec du savon ou tout produit nettoyant doux,
puis rincez-le de nouveau et laissez-le sécher. Communiquez
avec nous s’il vous manque des pièces ou que vous éprouvez
des problèmes mécaniques. Ne rangez pas un store mouillé.
Dans les régions humides, déroulez fréquemment le store pour
le sécher à l’air.

MISE EN GARDE : N’utilisez pas de solvants ni de produits

Figure 14

nettoyants abrasifs, car ils pourraient endommager la
toile et cela entraînerait l’annulation de votre garantie.
N’utilisez pas d’agent de blanchiment ni de chlore.

Politique sur le retour d’un store personnalisé : Ce produit a été fabriqué sur mesure selon votre demande.
Par conséquent, nous ne pouvons effectuer aucun remplacement ni remboursement autres qu’en raison
de défectuosités ou d’erreurs ayant été signalées à notre service à la clientèle, au numéro 1 800 560-4667,
dans les 60 jours après l’expédition. Les réclamations au titre de la garantie continueront d’être honorées
conformément à notre politique de garantie, comme indiqué sur le site www.coolaroo.com.

(2) Conexión de la polea

(1) Mecanismo de polea

(4) Cadena

(3) Cubierta de

mecanismo de polea

(5) Cubierta de
riel inferior

(6) Anillos de anclaje

(7) Riel inferior

(8) Tela

(9) Unidad

terminal inactiva

(10) Tapón terminal

inactivo

(11) Tubo de aluminio

Instrucciones de
instalación para
persianas con polea

Queremos felicitarlos por su compra de su persiana Coolaroo. Usted debe estar orgulloso de saber que ahora es dueño de la mejor
persiana que su dinero puede comprar. Hemos tratado de hacer este manual lo mas sencillo posible y fácil de entender. Por favor
asegúrese de leer las instrucciones antes de instalar su persiana.Si después de leer el manual todavía tiene alguna pregunta, no
dude en llamar a nuestra línea de ayuda 1-800-560-4667. Seria un placer para nosotros poder asistirle con cualquier pregunta.
Esperamos que disfrute de su persiana.

Registre su producto y pida las piezas de repuesto en línea en www.coolaroo.com

(10) Tapón terminal

inactivo

(9) Unidad

terminal inactiva

(8) Tela

(7) Riel inferior

Fig. 1

NO. DE REF. DESCRIPCIÓN CÓDIGO DE PIEZA CANTIDAD

(11) Tubo de aluminio

(2) Conexión de la polea

(3) Cubierta de

mecanismo de polea

(5) Tapa para baranda
inferior con anillos

(1) Mecanismo de polea

(4) Cadena

1 Mecanismo de polea 4-CU 1
2 Conexión de la polea 1-CP 1
3 Cubierta de polea 4-BC 2
4 Cadena 11-CV 10 1
5 Tapa para baranda inferior con anillos 11-BRC 2
6 Amarres elásticos 11-BUNGEE TD 2
7 Riel inferior 1
8 Tela 1
9 Unidad terminal inactiva 4-IU 1
10 Tapón terminal inactivo 1-IP 1
11 Tubo de aluminio 1
12 Receptor elástico 11-RECEIVER 2
13 Dispositivo tensor (Fig.7) 4-T 1
14 Tornillos para madera (Fig. 6) 4-WS 11

Herramientas adicionales necesarias

(6) Amarres
elásticos

(12) Receptor
elástico

Tiempo aproximado de montaje:

20 minutos

© por Gale Pacific Limited. Todos los derechos reservados. Coolaroo® es una marca registrada de Gale Pacific Limited.

x2

2 personas pueden

ser necesarias

(opcional)

3/16"

#6 5/8"
Anclas

(opcionall)

La posición estándar de su persiana tiene la cadena en el lado derecho (Fig 1) y está preparada
para ser montada en el interior o exterior de su ventana. Si usted compro una persiana de orden
especial, o piensa mantener su persiana con los ajustes uniformes, puede saltarse esta sección y
proceder a las instrucciones de instalación normal.

Si usted quiere mover la cadena al lado izquierdo de la persiana o quiere colgar su persiana
encima de la ventana (o en el techo), necesita hacer unos cambios sencillos a su persiana antes
de proceder con las instrucciones de instalación. Por favor referirse a la sección de “Arreglo alterno

de polea” en el manual de instrucciones para ver cómo hacer esos cambios. Refiérase a la página

anterior de este manual para identificar las diferentes partes de la persiana.

IMPORTANTE: Los tornillos que están incluidos en su juego de aditamentos son solamente para
el uso en madera. Visite su ferretería mas cercana par recomendaciones en que usar para montar
su persiana en otras superficies.

INSTRUCCIONES DE INSTALACIÓN

ANCHO DE

LA TELA

72 in.

(1.83 m)

96 in.

(2.44 m)

120 in.

(3.05 m)

Fig. 2 (las medidas superiores son para persianas de tamanos specificos)

ABRAZADERA DE LA UNIDAD

Fig. 3

DE TORNILLO A

73.25 in.

(1.86 m)

97.25 in.

(2.47 m)

121.25 in.

(3.08 m)

INACTIVA

MEDIDA

TORNILLO

MEDIDA GENERAL

(DE ABRAZADERA A

ABRAZADERA)

74.75 in.

(1.9 m)

98.75 in.

(2.51 m)

122.75 in.

(3,12 m)

MECANISMO

DE POLEA

TAPÓN TERMINAL DEL EJE

PESO

APROXIMADO

7 lb.

(3 kg)

9 lb.

(4 kg)

11 lb.

(5 kg)

1. Marque los hoyos

• El primer paso es de marcar los hoyos

donde usted va a poner sus cuatro tornillos.
Determine que tan aparte deben de ser
puestos usando la tabla en la Fig. 2.

• Para persianas de medidas especiales,

marque los hoyos 13 mm menos que la
medida total (de abrazadera a abrazadera)
a cada lado.

2. Instale los soportes

Instale las dos piezas, el soporte de polea
y el soporte parado (Fig. 3). El soporte de
polea estará en el lado derecho y el soporte
parado debe estar en el lado izquierdo para
una instalación estándar.

No apriete los tornillos completamente.

3. Instale la persiana

Primero, meta el tapón de polea en la
polea. Después, mete el tapón de polea en
el soporte parado y cierre el tapón de polea
fijo en su lugar. (Fig. 5) Con la persiana
en su lugar, ajuste los soportes para que
queden cómodamente encajados.

Fig. 4

Fig. 5

ENGANCHE EL TAPÓN
TERMINAL A LA UNIDAD
TERMINAL

IMPORTANTE: DESPUÉS DE
SEGUIR ESTAS INSTRUCCIONES,
VUELVA Y APRIETE LOS
TORNILLOS DE LOS SOPORTES
COMPLETAMENTE.

4. Instalando el dispositivo
de tensión

(PARA RESIDENTES DE CANADÁ SOLAMENTE)

PARA OBTENER MÁS INFORMACIÓN DE

SEGURIDAD:

1-866-662-0666

Es muy recomendable que las cadenas y cordones no sean
accesibles a los niños. Como medida de seguridad adicional,

B

A

C

deben fijarse con un dispositivo de tensión cuando no estén en
uso. MANTENGA LOS CORDONES FUERA DEL ALCANCE DE
LOS NIÑOS PEQUEÑOS.

Para instalar el dispositivo de tensión (A), posicione el dispositivo de
tensión sobre una superficie plana (marco de la ventana, la pared,
etc) para que la cadena y el dispositivo de tensión no interfieran con
la subida y bajada de la persiana. La cadena debe estar tensa, pero

Fig. 6

todavía manejable ( Fig. 6). NO PERMITA QUE QUEDE FLOJA.
NO TUERZA, CRUCE O INCLINE LA CADENA. LA CADENA NO
FUNCIONARÁ SI NO ESTÁ CORRECTAMENTE INSTALADA.

Marque la posición de los agujeros de guía con un lápiz o marcador.

Taladre tres agujeros de 1/16”. Utilice los tornillos para fijar el

dispositivo de tensión (A) y su base (B) en su lugar. Una vez
instalado, la cadena se desbloqueará y funcionara normalmente.

Para volver a colocar el dispositivo de tensión, retire la tapa y el complemento
de plástico con unas pinzas; retire la tapa con un destornillador (Fig. 7). La

tapa conexión

Fig. 7

cubierta se desprenderá, liberando la cadena del dispositivo de tensión.
Remueva el dispositivo de tensión usado y alimente la cadena a través de la
rueda en el dispositivo de tensión nuevo. Vuelva a colocar la tapa, el tapón de
plástico y la tapa para operar la cadena.

EN CASO DE EMERGENCIA, CORTAR LA CADENA CON UNAS TIJERAS

5. Instale anclajes (Si desea)

Anclajes ha sido proporcionado para asegurar su persiana
solar en condiciones de viento.
NOTA: Las persianas deben de ser enrolladas en
temporada de viento o cuando hay exposición prolongada
para prevenir daños.

1. Enrosque el elástico a través del anillo de la tapa de

extremo y vuelva a enroscar a través del mismo haciendo un
nudo de la cabeza de Lark (figura 8).

2. Instale el receptor a una distancia de aproximadamente

12,70 cm debajo de la parte inferior de donde la persiana se
detendrá, para permitir una tensión adecuada de la cuerda
elástica.

Se han proporcionado tornillos de madera. Si instala en otro material
diferente a la madera, puede necesitar tornillos adicionales.

Fig 8

Receptor

Anillo de tapa
de extremo

Elástico

AJUSTANDO LA TENSIÓN DE LA CADENA

Usted puede ajustar la tensión de la cadena si
necesita.

Si la tensión de la cadena esta demasiado apretada
(o la cadena es difícil de estirar), deslice las tapas
de soporte y afloje los cuatro tornillos un poquito;
muévalos a la izquierda (Fig. 9).

Si la tensión de la cadena esta demasiado floja (la
cadena se estira muy fácilmente), deslice las tapas
de soporte y asegure los cuatro tornillos un poquito;
muévalos a la derecha. (Fig. 9)

Fig. 9

TORNILLOS PARA

AJUSTAR LA

TENSIÓN

ALTERNATIVA DE ARREGLO DE POLEA

Su persiana requerirá una instalación que no es estándar si:

1) Usted quiere cambiar la cadena al lado izquierdo de la
persiana, o 2) Usted quiere montar la persiana en el techo.

NOTA: Si usted compro una persiana especial o esta
instalando una persiana uniforme, no necesita hacer estos
cambios.

CAMBIANDO LA CADENA A UN
CONTROL IZQUIERDO

Si usted quiere que su cadena este en el lado izquierdo de
la persiana, usted necesita hacer un cambio sencillo a su
soporte de polea antes de instalar la persiana. Para hacer
este cambio, comience deslizando las tapas de soporte en
el soporte de polea y el soporte parado (Fig. 10). Quite los
cuatro tornillos de los dos soportes.

Fig. 10

RETIRE LOS (4) TORNILLOS

PARA CAMBIAR EL

CONTROL DEL LADO

DERECHO AL LADO

IZQUIERDO.

Fig. 11

CAMBIE LOS (2) TAPONES

TERMINALES

Fig. 12

Fig. 13

Fig. 14

GIRE LA

POLEA 180º

QUITE LOS

TORNILLOS

Gire el soporte de polea 180 grados para que la cadena
pueda colgar hacia abajo (Fig. 11). Vuelva a poner los
tornillos y deslice la tapa de soporte. Ningún cambio es
necesario en el soporte parado. Remueva los dos tapones
en el tubo y cámbielos. (Fig. 12)

CAMBIANDO A MONTADA EN EL TECHO

Si usted quiere que su persiana cuelgue encima o en el techo,
necesitara hacer cambios a los soportes antes de instalar su
persiana. Para hacer ese cambio, comience deslizando las
tapas de soporte en el soporte de polea y el soporte parado
(Fig. 13). Quite los cuatro tornillos de los dos soportes. Gire
el soporte del polea 90 grados para que la cadena cuelgue
directamente hacia abajo haciendo que el polea cuelgue en
el techo y gire el soporte parado para que la apertura este
enfrente del lado más lejos de la ventana (Fig. 14). Vuelva a
poner los tornillos y deslice la tapa de soporte.

CONSERVACIÓN

Su persiana solar esta hecha con los materiales mas finos
y, cuidada apropiadamente, durará muchísimo tiempo.
Para limpiar su persiana, simplemente enjuague con agua;
restregando con un cepillo muy suave y un jabón o limpiador
que no sea muy abrasivo. Favor de no usar ningún limpiador
con base de cloro, ya que esto podría malograr sus
persianas. Después de limpiar, solo enjuague y deje secar.
Llámenos si tiene alguna pregunta o problema mecánico.
Favor de no guardar su persiana mojada. Déjela secar al
aire libre.

CUIDADO: El uso de solventes o tintorería abrasiva
puede dañar la tela y anular su garantía

Gale Pacific USA, Inc.
P.O. Box 162625
Altamonte Springs, FL 32716-2625
1-800-560-4667
coolaroo.com

Política de devolución para persianas especiales: Este producto ha sido

personalizado bajo sus especificaciones. Por ese tanto, no se aceptará ninguna

devolución o reembolso por ningún pedido al menos que sea un defecto de

fábrica. Por favor comuníquese con nuestro Departamento de Servicio al Cliente

llamando al 1-800-560-4667 si tiene algún defecto en su persiana dentro de los 60

días después de la compra. Reclamos de garantía serán honorados de acuerdo a

la información de garantía que esta descrita en nuestra pagina Web www.coolaroo.

com
