Coolaroo Solar Motorized User Manual

Outdoor Roller Shade

(2) Clutch Plug

(1) Clutch Unit

(4) Chain

(3) Bracket Covers

(5) Bottom
Rail Cap

(6) Tie Downs

(7) Bottom Rail

(8) Shade

(9) Idle End
Unit

(10) Idle End Plug

(11) Aluminum Tube

(2) Clutch Plug

(1) Clutch Unit

(4) Chain

(3) Bracket Covers

(5) Bottom
Rail Cap

(7) Bottom Rail

(8) Shade

(9) Idle End
Unit

(10) Idle End Plug

(11) Aluminum Tube

(2) Clutch Plug

(1) Clutch Unit

(3) Wand

(4) Bottom
Rail Cap

(6) Bottom Rail

(1) Shade

(8) Idle End
Unit

(9) Idle End Plug

(10) Aluminum Tube

(2) Bottom
Rail Caps
with rings

(4) Bottom Rail

(1) Full Valance

(5) Receiver

(3) Bungee

(6) Wood
Screws

(7) Brackets

(9) Tension
adjustment
tool

(10) sola panel

(11) mounting
bracket

(12) solar panel clip

(13) screw

(14) nut screw

(8) Anchors

(1) Clutch Unit

(4) Chain

(5) Bottom
Rail Cap

(1) Clutch Unit

(4) Chain

(5) Bottom
Rail Cap

(2) Clutch Plug

(1) Clutch Unit

(3) Wand

(4) Bottom
Rail Cap

(6) Bottom Rail

(1) Shade

(8) Idle End
Unit

(9) Idle End Plug

(10) Aluminum Tube

(2) Bottom
Rail Caps
with rings

(1) Full Valance

(5) Receiver

(3) Bungee

(6) Wood
Screws

(7) Brackets

(9) Tension
adjustment
tool

(10) sola panel

(11) mounting
bracket

(12) solar panel clip

(13) screw

(14) nut screw

(8) Anchors

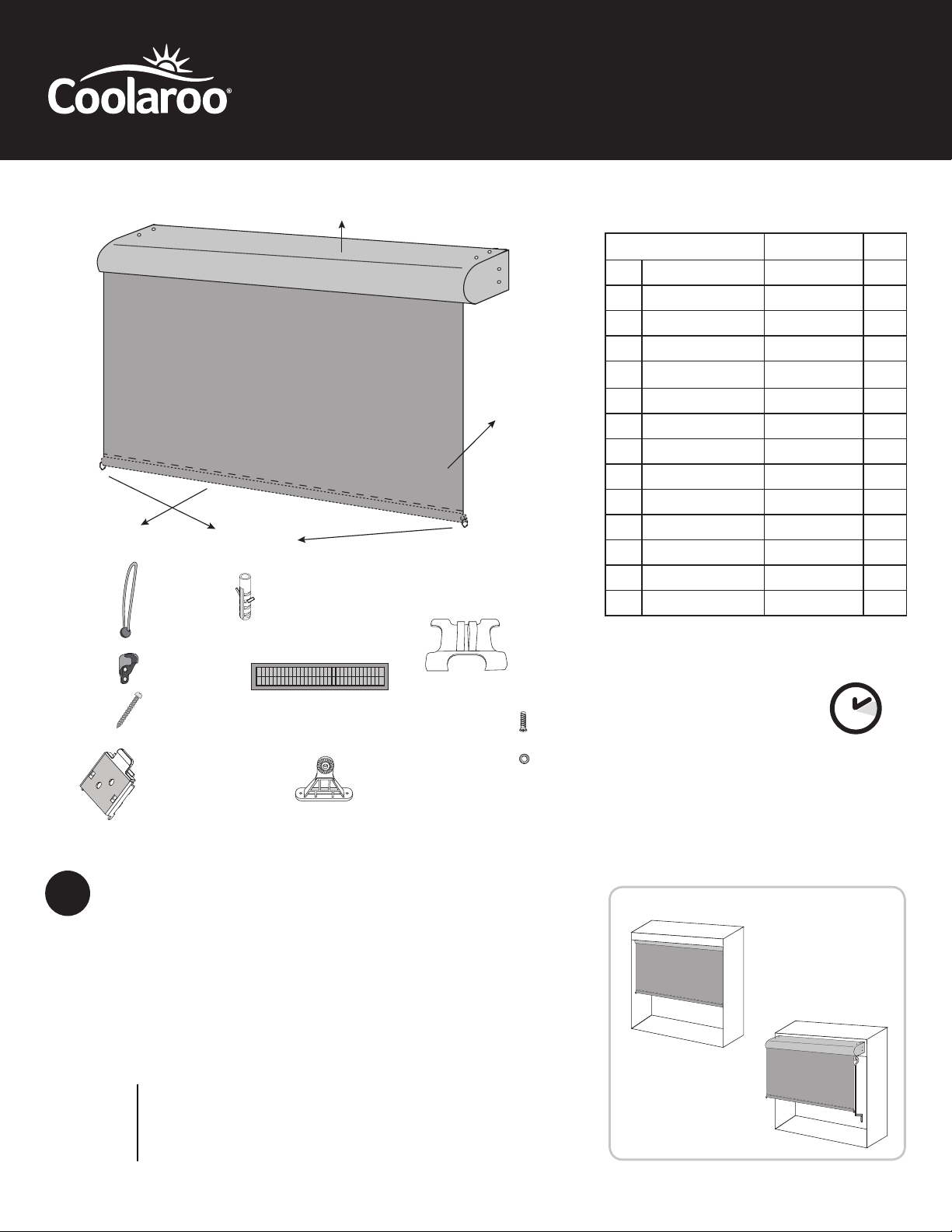

(2) Shade

(3) Bottom
rail caps

(4) Bottom rail

(1) Full Valance

(6) Receivers

(5) Bungees

(7) Wood
screws

(8) Quick
connects

(10) Solar panel

(11) Mounting
bracket

(12) Solar panel clip

(13) Screw

(14) Nut screw

9) Anchors

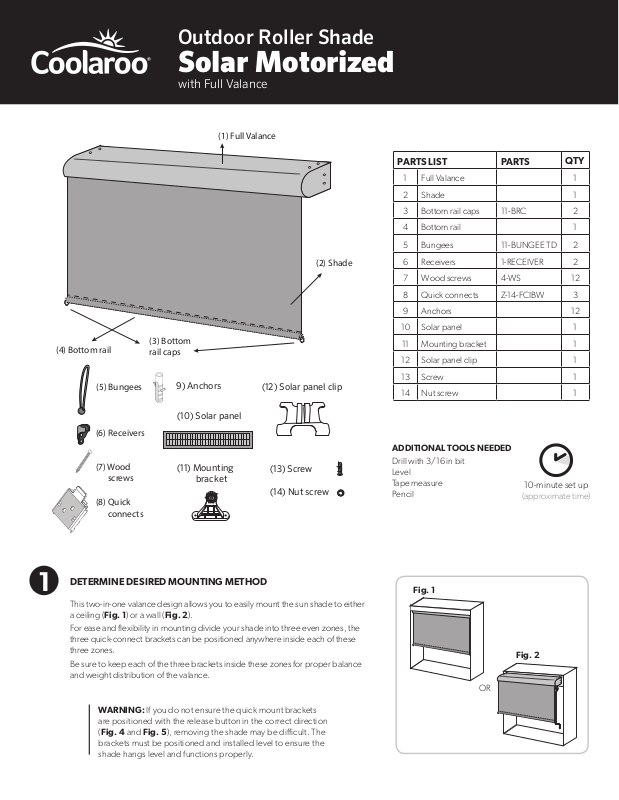

Solar Motorized

with Full Valance

PARTS LIST PARTS

1

Full Valance 1

2 Shade 1

3 Bottom rail caps 11-BRC 2

4 Bottom rail 1

5 Bungees 11-BUNGEE TD 2

6 Receivers 1-RECEIVER 2

7 Wood screws 4-WS 12

8 Quick connects Z-14-FCIBW 3

9 Anchors 12

10 Solar panel 1

11 Mounting bracket 1

12 Solar panel clip 1

13 Screw 1

14 Nut screw 1

ADDITIONAL TOOLS NEEDED

Drill with 3/16 in bit
Level
Tape measure
Pencil

10-minute set up

(approximate time)

QTY

1

DETERMINE DESIRED MOUNTING METHOD

This two-in-one valance design allows you to easily mount the sun shade to either
a ceiling (Fig. 1) or a wall (Fig. 2).

For ease and flexibility in mounting divide your shade into three even zones, the
three quick-connect brackets can be positioned anywhere inside each of these
three zones.

Be sure to keep each of the three brackets inside these zones for proper balance
and weight distribution of the valance.

WARNING: If you do not ensure the quick mount brackets
are positioned with the release button in the correct direction
(Fig. 4 and Fig. 5), removing the shade may be difficult. The
brackets must be positioned and installed level to ensure the
shade hangs level and functions properly.

Fig. 1

Fig. 2

OR

INSTALLATION

INSTRUCTIONS

2

3

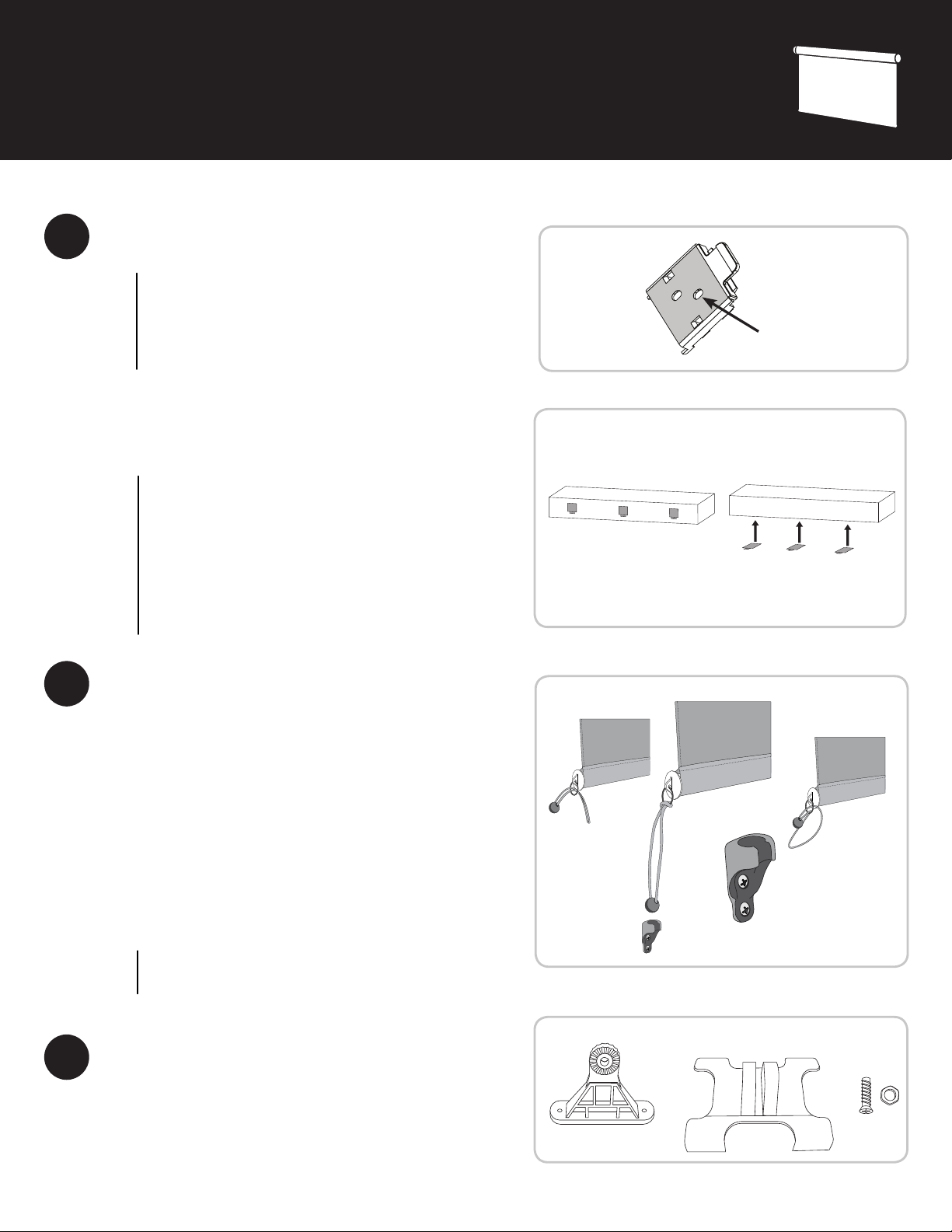

INSTALL QUICK CONNECT BRACKETS AND SUN SHADE

IMPORTANT: The screws included in your

hardware kit are for use with wood only. Call
Customer Service (1-800-560-4667) for
mounting recommendations when attaching your
shade to any other material.

A. In the desired locations, attach Quick Connect Brackets (Fig. 3)

with screws, into wooden stud.

B. Install the Shade by snapping the unit securely into place.

NOTE: If installing to a ceiling (Fig. 4) ensure the

tab on the bracket facing towards you. If installing
to a wall (Fig. 5) ensure that the tab on the bracket
is facing downward. Allow at least 5.08 cm (2 in) of
clearance between the bracket and wall or ceiling to
allow space to snap shade onto bracket.

If brackets are installed upside down or backwards,
the blind WILL NOT FIT.

INSTALL BUNGEE TIE DOWNS (optional)

Bungee tie downs have been provided to secure your sun shade in
mild to moderate wind conditions.

Fig. 3

Fig. 4 Fig. 5

Wall mount

Tabs downward

Fig. 6

Ceiling mount

Tabs forward

This side goes on

mounting surface.

4

A. Thread the bungee through the end cap ring and back

through itself making a lark’s head knot. (Fig. 6)

B. Install the receiver (Fig. 7) approximately 13 cm (5 in) below

where the shade will stop, to allow for proper tension of
bungee cord.

C. Attach bungee to receiver to secure shade.

NOTE: Wood screws have been provided. If

installing into any material other than wood,
additional screws may be needed.

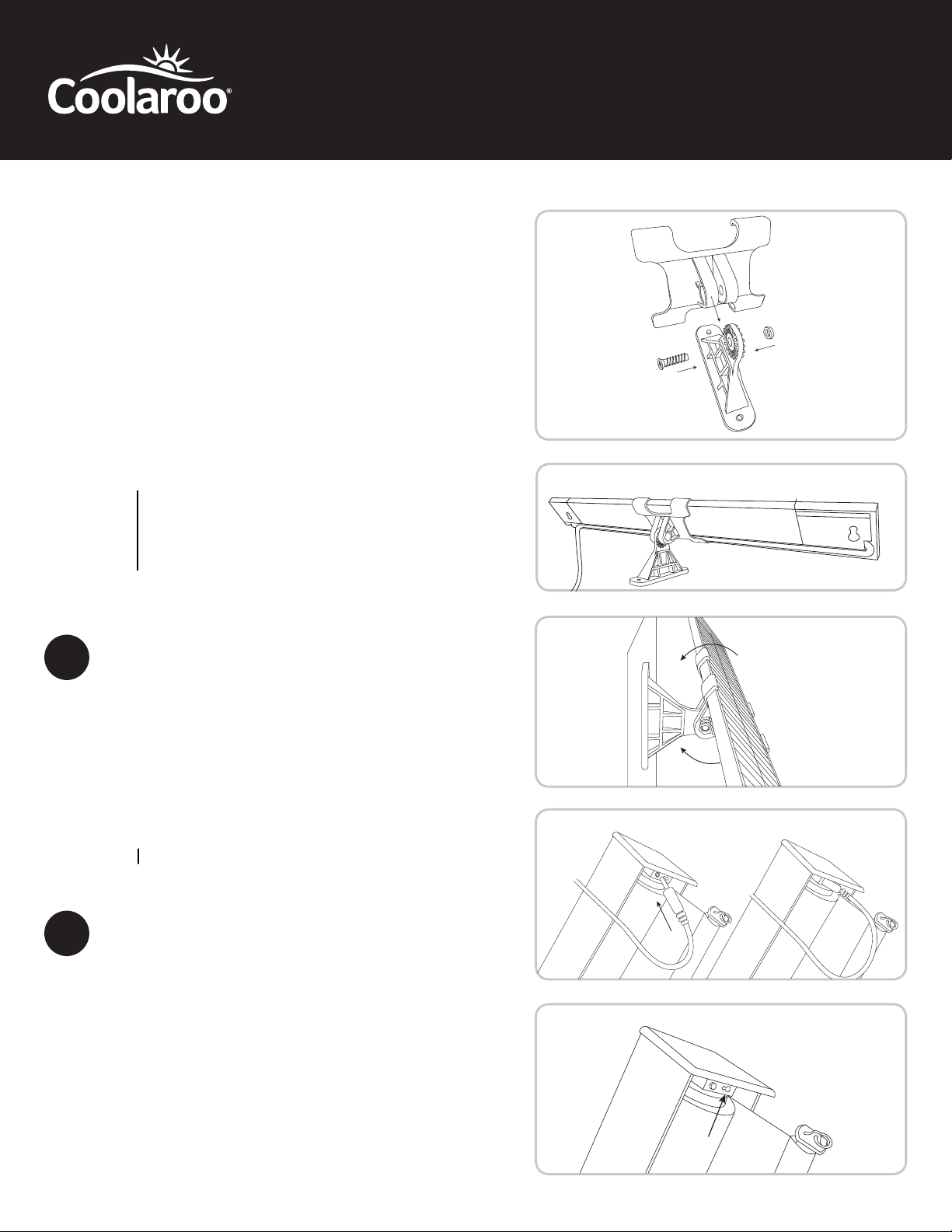

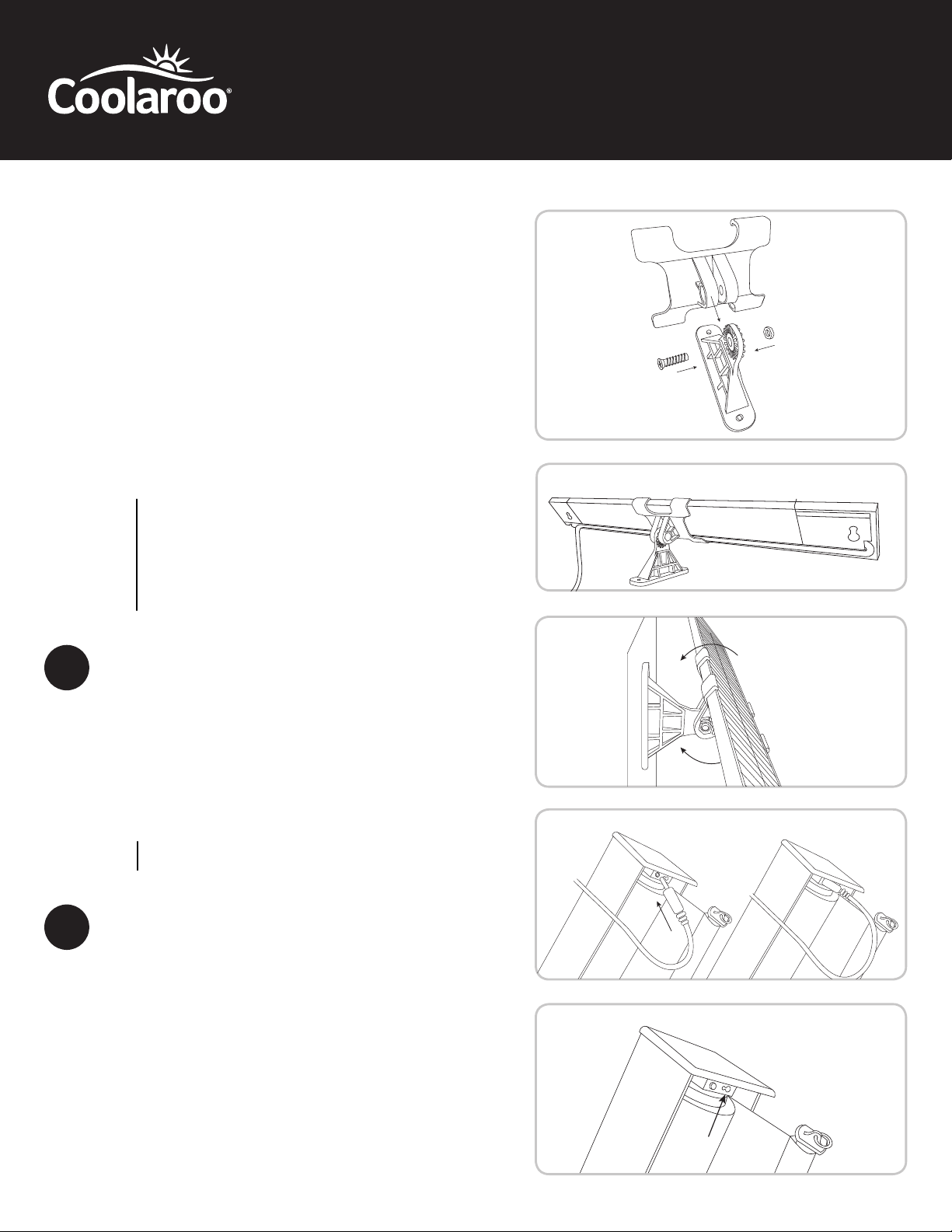

INSTALL SOLAR PANEL

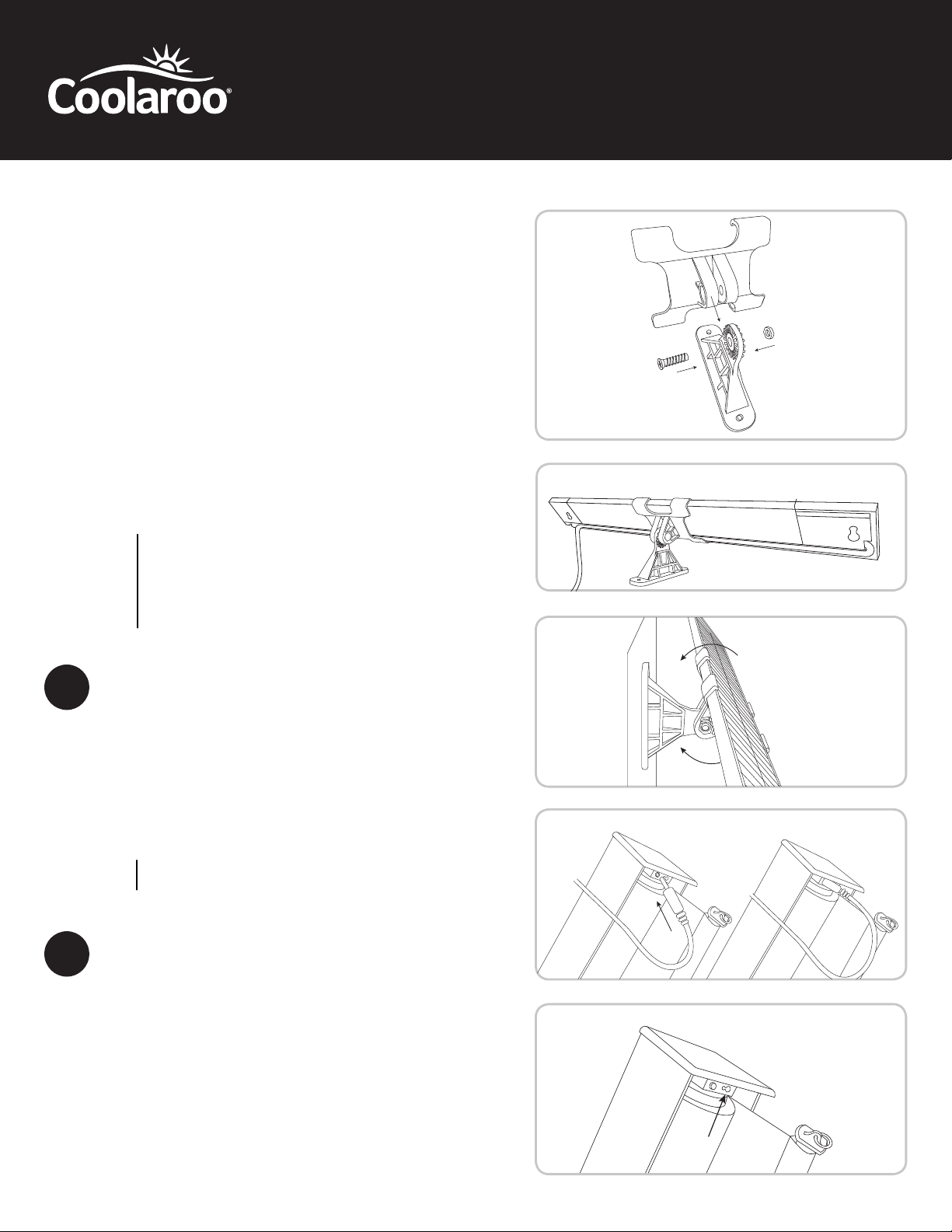

A. Remove the solar panel and installation mount from the

packaging. Using the solar panel mounting bracket and the
solar panel clip, slide the bracket between the slot behind the
clip. (Fig. 8)

Fig. 7

Fig. 8

B. Using the set screw and nut screw tighten the bracket and clip

into place. (Fig. 9)

C. Use a 3/16” drill bit to pre-drill the holes. The optional wall

anchors, which can be inserted into the pre-drilled holes are
included if you are mounting the shade on a material other than
wood. Mount the bracket above or near the top of the roller
shade.

D. Clip the solar panel into place making sure the power cord in

on the right hand side. (Fig. 10)

E. Using the solar panel bracket/clip adjust the panel to the

desired position to receive the most sunlight. (Fig. 11)

F. Run the solar panel power cord along the top of the shade and

connect the solar panel to the motor. (Fig. 12)

Fig. 9

5

NOTE: Your motorized roller shade may require

Fig. 10

up to 48 hours of direct sunlight to charge the
battery. Please make sure to follow the solar panel
installation steps carefully to ensure your roller shade
is charging before you test the product.

Fig. 11

HOW TO TAKE YOUR MOTORIZED ROLLER SHADE OUT
OF SLEEP MODE

A. Press the setting button on the right hand side of your roller

shade. Your roller shade will begin to move to the bottom
position. (Fig. 13)

B. Once your shade has stopped in the bottom position your

shade is ready for use.

Fig. 12

NOTE: Make sure to only press the setting button once.

6

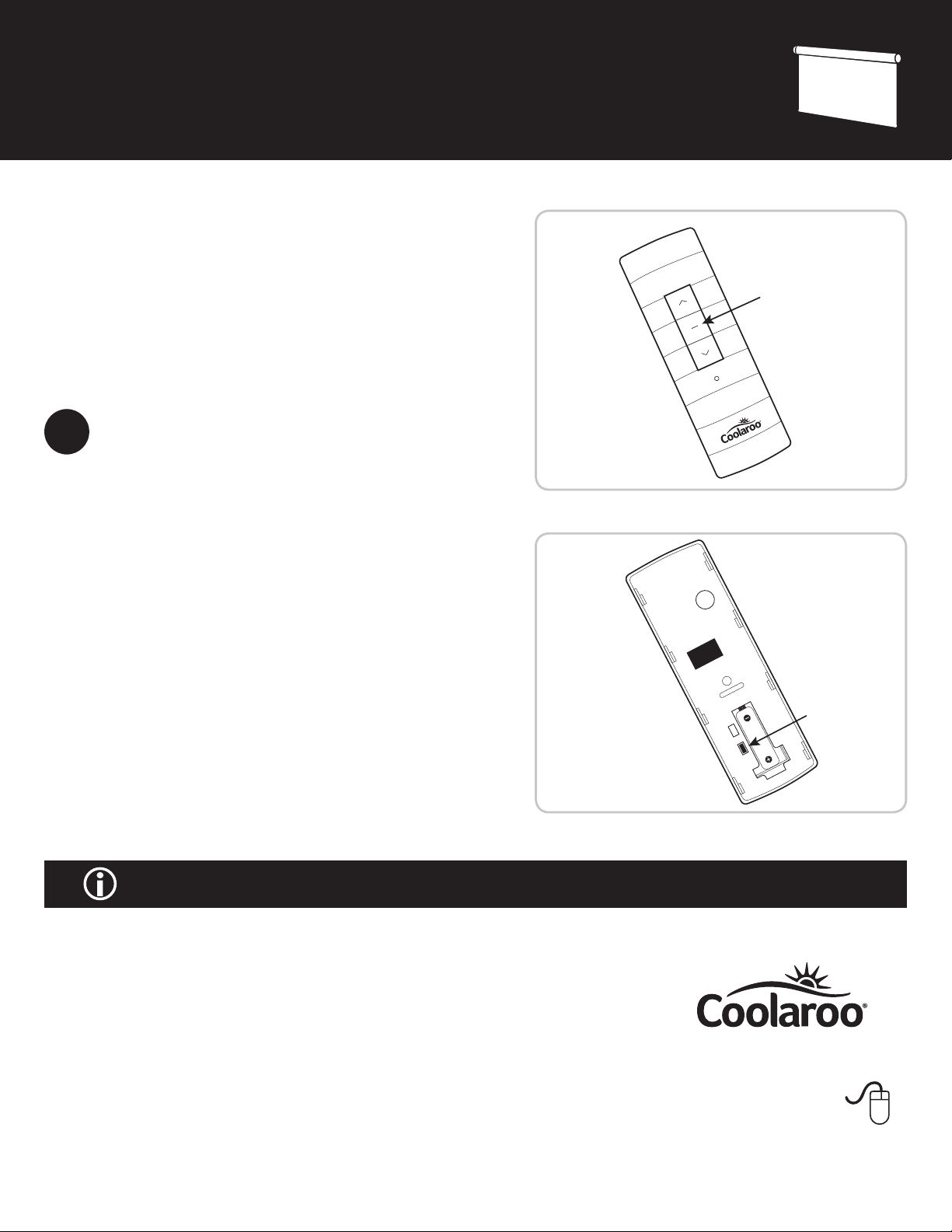

SET THIRD POSITION

Your shade has already been programed with top and bottom
positions. To set a third position specific to your window frame
please complete the following steps.

Fig. 13

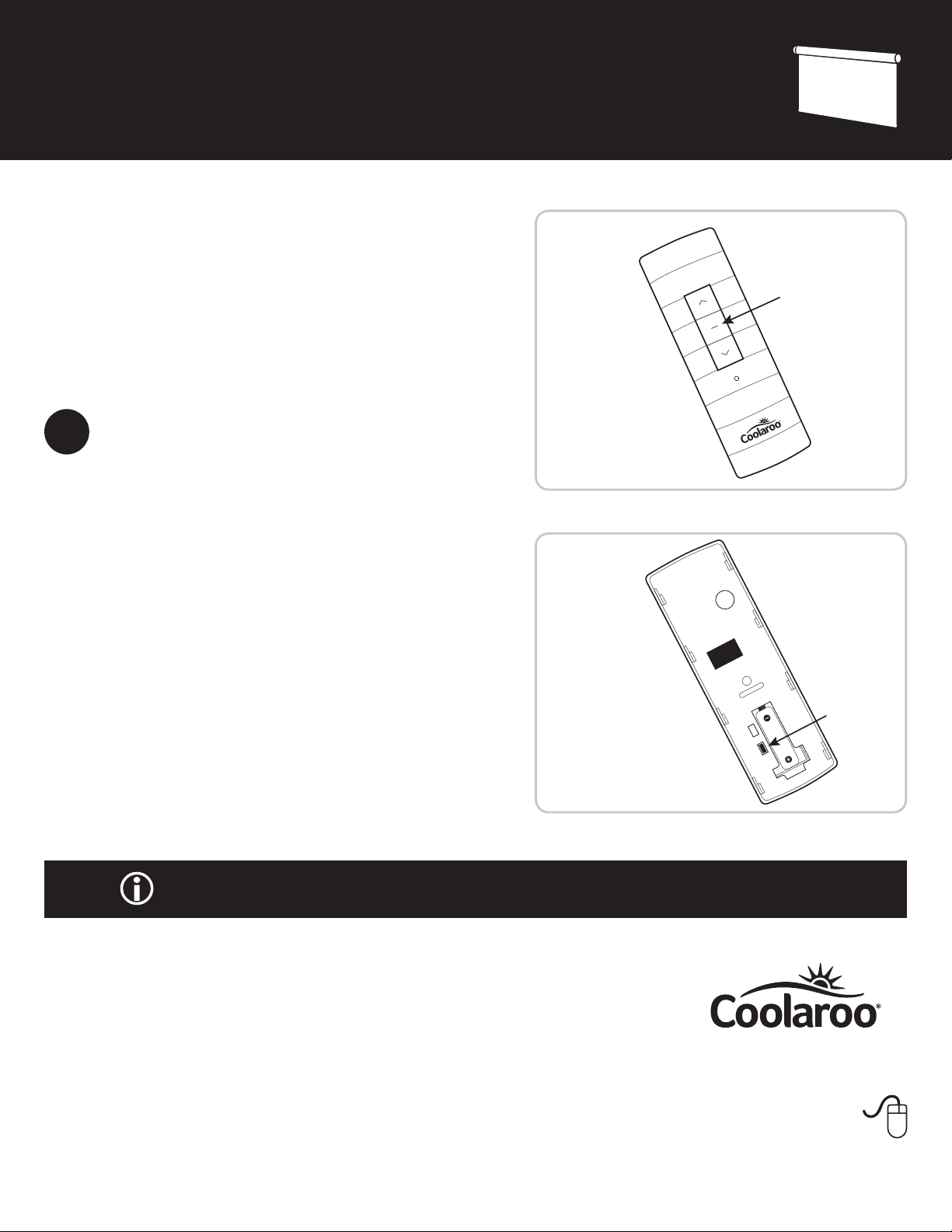

A. Place the shade in the desired position by hitting the down

arrow on your remote. Once the shade is at the desired
position, press the middle (stop) bottom on your remote.
(Fig. 14)

B. Remove the back of your remote. Press and hold the P2 button

until the roller shade walks (moves up and down) and beeps
once. (Fig. 15)

P1

P2

INSTALLATION

INSTRUCTIONS

7

C. Next press the middle (stop) button once. Your shade will

walk (up and down) and beep once. (Fig. 14)

D. Then hit the middle (stop) button one final time and your shade

will beep 3 times. This will signal your third position is now set.

E. To use your third position, press and hold the middle (stop)

position at any time and your shade will move to your set third
position location.

CANCEL THIRD POSITION

To adjust the third position after it has been set, you will first need to
cancel the current third position location.

A. Remove the back of your remote and hit the P2 button once.

Your shade will beep once and walk (up & down). (Fig. 15)

B. Next hit the middle (stop) button once. Your shade will beep

once and walk (up & down). (Fig. 14)

C. Then hit the middle (stop) button one last time. Your shade will

beep 3 times. This will signal your third position is now cleared
and ready for resetting.

Fig. 14

Fig. 15

Retract your roller shade when not in use, or before strong storms, to prevent damage.

MAINTENANCE: Your sun shade has been made of the finest materials and, when properly cared
for, will provide years of shade and privacy. To clean your shade, simply rinse with water, scrub with
mild soap or any nonabrasive cleaner, rinse and allow to dry. Call us for missing parts or mechanical
problems. Do not store shade wet. In moist areas, roll shade down frequently to air dry.

CAUTION: Use of solvents or abrasive cleaners may damage the fabric and will void your warranty. Do
not use bleach or chlorine.

Questions or Comments? Contact us at:

Gale Pacific USA, Inc. | www.coolaroousa.com | 1-800-560-4667

© by Gale Pacific Limited. All rights reserved. Coolaroo® is a registered trademark of Gale Pacific Limited.

Register and Order

Replacement Parts Online:

www.coolaroousa.com

5.04.004.267

(2) Clutch Plug

(1) Clutch Unit

(4) Chain

(3) Bracket Covers

(5) Bottom
Rail Cap

(6) Tie Downs

(7) Bottom Rail

(8) Shade

(9) Idle End
Unit

(10) Idle End Plug

(11) Aluminum Tube

(2) Clutch Plug

(1) Clutch Unit

(4) Chain

(3) Bracket Covers

(5) Bottom
Rail Cap

(7) Bottom Rail

(8) Shade

(9) Idle End
Unit

(10) Idle End Plug

(11) Aluminum Tube

(2) Clutch Plug

(1) Clutch Unit

(3) Wand

(4) Bottom
Rail Cap

(6) Bottom Rail

(1) Shade

(8) Idle End
Unit

(9) Idle End Plug

(10) Aluminum Tube

(2) Bottom
Rail Caps
with rings

(4) Bottom Rail

(1) Full Valance

(5) Receiver

(3) Bungee

(6) Wood
Screws

(7) Brackets

(9) Tension
adjustment
tool

(10) sola panel

(11) mounting
bracket

(12) solar panel clip

(13) screw

(14) nut screw

(8) Anchors

(1) Clutch Unit

(4) Chain

(5) Bottom
Rail Cap

(1) Clutch Unit

(4) Chain

(5) Bottom
Rail Cap

(2) Clutch Plug

(1) Clutch Unit

(3) Wand

(4) Bottom
Rail Cap

(6) Bottom Rail

(1) Shade

(8) Idle End
Unit

(9) Idle End Plug

(10) Aluminum Tube

(2) Bottom
Rail Caps
with rings

(1) Full Valance

(5) Receiver

(3) Bungee

(6) Wood
Screws

(7) Brackets

(9) Tension
adjustment
tool

(10) sola panel

(11) mounting
bracket

(12) solar panel clip

(13) screw

(14) nut screw

(8) Anchors

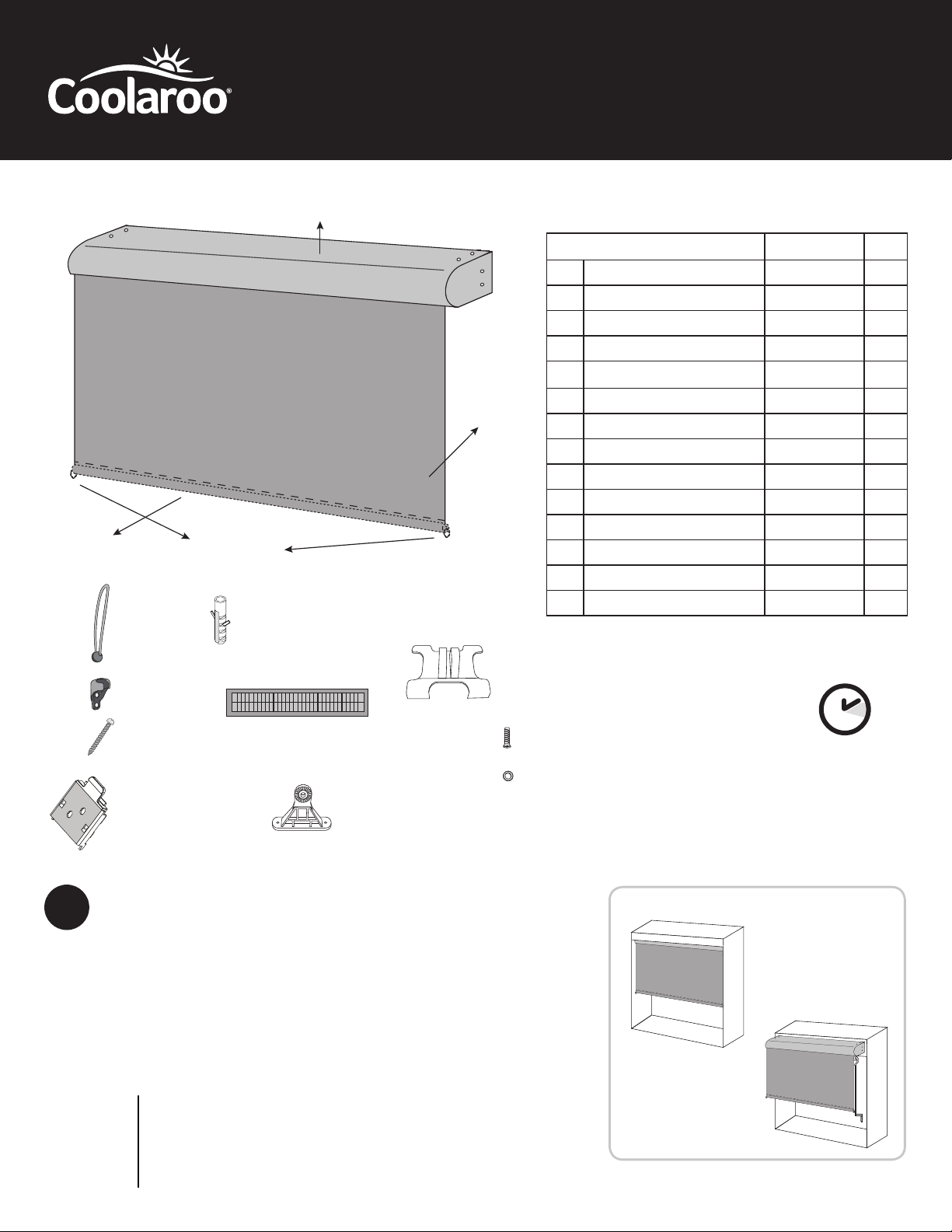

(2) Store

(3) Embout
de traverse
inférieure

(4) Traverse
inférieure

(1) Cantonnière

(6) Récepteurs

(5) Tendeurs

(7) Vis à bois

(8) Supports à
assemblage rapide

(10) Panneau solaire

(11) Support de
xation

(12) Pince du
panneau solaire

(13) Vis

(14) Écrou

9) Cheville
d’ancrage

Store à enroulement d’extérieur

Motorisé et alimenté par l’énergie

avec cantonnière

LISTE DES PIÈCES PIÈCES QTÉ

1 Cantonnière 1

2 Store 1

3 Embout de traverse inférieure 11-BRC 2

4 Traverse inférieure 1

5 Tendeurs 11-BUNGEE TD 2

6 Récepteurs 1-RECEIVER 2

7 Vis à bois 4-WS 12

8 Support à assemblage rapide Z-14-FCIBW 3

9 Cheville d’ancrage 12

10 Panneau solaire 1

11 Supports de fixation 1

12 Pince du panneau solaire 1

13 Vis 1

14 Écrou 1

1

CHOIX DE LA MÉTHODE D’INSTALLATION DÉSIRÉE

Ce concept de cantonnière deux en un vous permet de fixer facilement le store pare­soleil au plafond (Fig. 1) ou au mur (Fig. 2).

Pour profiter d’une simplicité et d’une flexibilité de montage supérieures, divisez
votre store en trois zones égales.

Vous pouvez placer les supports à assemblage rapide n’importe où dans chacune de
ces trois zones. Assurez-vous de garder chacun des trois supports à l’intérieur de ces
zones pour garantir la répartition du poids et l’équilibre adéquats de la cantonnière

AVERTISSEMENT: Si vous ne vous assurez pas que les supports à
assemblage rapide sont positionnés dans le bon sens par rapport
au bouton de dégagement (Fig. 4 et Fig. 5), le store pourrait être
difficile à retirer. Vous devez positionner et installer les supports de
niveau afin que le store soit lui aussi de niveau et qu’il fonctionne
correctement.

OUTILSSUPPLÉMENTAIRES
NÉCESSAIRES

Perceuse et foret de 3/16 po
Niveau
Ruban à mesurer
Crayon

Fig. 1

OU

Installé en 10 minutes

(temps approximatif)

Fig. 2

INSTRUCTIONS

POUR L’INSTALLATION

2

3

INSTALLATION DES SUPPORTS À ASSEMBLAGE RAPIDE
ET DU STORE PARE-SOLEIL

IMPORTANT: Vous ne pouvez visser les vis incluses

dans votre trousse de quincaillerie que dans du bois.
Si vous désirez fixer le store à tout autre matériau,
communiquez avec le service à la clientèle (1 800
560-4667) pour obtenir des recommandations
d’installation.

A. Aux endroits désirés, fixez les supports à assemblage rapide

(Fig. 3) dans le montant de bois à l’aide de vis.

B. Installez le store en enclenchant l’unité solidement en place.

REMARQUE: En cas d’installation au plafond (Fig. 4),

assurez-vous que la languette du support est orientée
vers vous.En cas d’installation sur un mur (Fig. 5),
assurez-vous que la languette du support est orientée
vers le bas.Laissez un écart d’au moins 5,08 cm (2 po)
entre le support et le mur ou le plafond afin d’avoir
suffisamment d’espace pour fixer le store au support.

Si vous installez les supports à l’envers, le store NE

S’ENCLENCHERA PAS.

INSTALLATION DES ANNEAUX D’ARRIMAGE DU
TENDEUR (facultatif)

Fig. 3

Fig. 4 Fig. 5

Installation murale

Languettes vers le bas

Fig. 6

Installation au plafond

Languettes vers l’avant

Ce côté doit
être orienté vers
la surface de
montage.

4

Des anneaux d’arrimage du tendeur sont fournis pour vous
permettre d’attacher votre store pare-soleil lors de vents faibles à
modérés.

A. Faites passer le tendeur à travers l’anneau de l’embout, puis

refaites-le passer à travers lui-même, de manière à créer un
nœud en tête d’alouette. (Fig. 6)

B. Installez le récepteur (Fig. 7) environ 12,7 cm (5 po) sous

l’endroit où le store ouvert s’arrêtera, de telle sorte que le
tendeur soit étiré de manière appropriée.

C. Fixez le tendeur au récepteur pour fixer le store.

REMARQUE: Des vis à bois sont incluses. Si l’article

est installé sur un autre matériau que le bois, des vis
supplémentaires pourraient être requises.

INSTALLATION DU PANNEAU SOLAIRE

A. Retirez le panneau solaire et le matériel de fixation de

l’emballage. Fixez la pince du panneau solaire au support de
fixation en glissant le support dans la fente située à l’arrière de
la pince. (Fig. 8)

Fig. 7

Fig. 8

B. À l’aide de la vis de calage et de l’écrou, fixez le support à la

pince. (Fig. 9)

C. Utilisez un foret de 3/16 po pour percer des avant-trous. Les

chevilles d’ancrage facultatives, qui peuvent être insérées dans
les avant-trous, sont incluses au cas où vous installeriez le store
sur un matériau autre que le bois. Fixez le support au-dessus ou
près du haut du store à enroulement automatique.

D. Fixez le panneau solaire en vous assurant que le cordon

d’alimentation est sur le côté droit. (Fig. 10)

E. Orientez le panneau solaire de façon à ce qu’il capte le plus de

lumière possible en ajustant le support ou la pince. (Fig. 11)

F. Faites passer le cordon d’alimentation au-dessus du store et

raccordez le panneau solaire au moteur. (Fig. 12)

REMARQUE: Votre store à enroulement automatique
motorisé peut nécessiter jusqu’à 48 heures
d’ensoleillement direct pour recharger son bloc-piles.
Veuillez suivre attentivement les étapes d’installation
du panneau solaire pour vous assurer que votre store à
enroulement automatique se recharge avant de tester
l’article.

Fig. 9

Fig. 10

Fig. 11

5

6

COMMENT DÉSACTIVER LE MODE VEILLE DE VOTRE
STORE À ENROULEMENT AUTOMATIQUE MOTORISÉ

A. Appuyez sur le bouton de réglage qui se trouve sur le côté

droit de votre store. Votre store à enroulement automatique
commencera à se dérouler à la position du bas. (Fig. 13)

B. Une fois que votre store s’est arrêté à la position du bas, il est

prêt à être utilisé.

NOTE: Assurez-vous de n’appuyer qu’une seule fois sur le
bouton de réglage.

PROGRAMMER UNE TROISIÈME POSITION

Les positions du haut et du bas sont programmées à l’avance sur
votre store. Pour programmer une troisième position adaptée au
cadre de votre fenêtre, veuillez suivre les étapes suivantes.

A. Réglez votre store à la position désirée en appuyant sur la

flèche vers le bas de votre télécommande. Une fois le store
réglé à la position désirée, appuyez sur le bouton central
(bouton d’arrêt) de votre télécommande. (Fig. 14)

B. Retirez l’arrière de votre télécommande. Appuyez sur le

bouton P2 et maintenez-le enfoncé jusqu’à ce que le store
à enroulement automatique s’active (en se relevant et en
s’abaissant) et que vous entendiez un bip. (Fig. 15)

Fig. 12

Fig. 13

P1

P2

INSTRUCTIONS

POUR L’INSTALLATION

7

C. Ensuite, appuyez une fois sur le bouton central (bouton

d’arrêt). Votre store s’activera (en se relevant et en s’abaissant)
et émettra un bip. (Fig. 14)

D. Appuyez une dernière fois sur le bouton central (bouton

d’arrêt); votre store émettra trois bips. Cela indiquera que votre
troisième position est maintenant programmée.

E. Pour régler le store à votre troisième position, il suffit

d’appuyer sur le bouton central (bouton d’arrêt) et de le
maintenir enfoncé.

ANNULER LA TROISIÈME POSITION

Pour programmer une troisième position différente, vous devez
d’abord annuler la position actuellement programmée.

A. Retirez l’arrière de votre télécommande et appuyez une fois

sur le bouton P2. Votre store émettra un bip et s’activera (en se
relevant et en s’abaissant). (Fig. 15)

B. Ensuite, appuyez une fois sur le bouton central (bouton d’arrêt).

Votre store émettra un bip et s’activera (en se relevant et en
s’abaissant). (Fig. 14)

C. Appuyez une dernière fois sur le bouton central (bouton

d’arrêt). Votre store émettra 3 bips. Cela indiquera que votre
troisième position a été effacée et que vous pouvez maintenant
en programmer une nouvelle.

Fig. 14

Fig. 15

Afin d’éviter d’endommager votre store à enroulement automatique, rétractez-le lorsque vous ne
l’utilisez pas ou avant un orage violent.

ENTRETIEN: Votre store pare-soleil a été fabriqué avec les meilleurs matériaux. Lorsqu’il est entretenu correctement,
il peut vous offrir des années d’ombre et d’intimité. Pour nettoyer votre store, rincez-le simplement avec de l’eau,
lavez-le ensuite avec du savon doux ou tout produit nettoyant non abrasif, puis rincez-le de nouveau et laissez-le
sécher. Communiquez avec nous s’il vous manque des pièces ou que vous éprouvez des problèmes mécaniques.
Ne rangez pas un store mouillé. Dans les régions humides, déroulez fréquemment le store pour le sécher à l’air.

ATTENTION: N’utilisez pas de solvants ni de produits nettoyants abrasifs, car ils pourraient endommager la toile
et cela entraînerait l’annulation de votre garantie. N’utilisez pas d’agent de blanchiment ni de chlore.

Des questions ou des commentaires? Communiquez avec nous au:

Gale Pacific USA, Inc. | www.coolaroousa.com | 1-800-560-4667

© Gale Pacific Limited. Tous droits réservés. Coolaroo® est une marque de commerce déposée de Gale Pacific Limited.

Inscrivez-vous et commandez

des pièces de rechange en ligne:

www.coolaroousa.com

5.04.004.267

(2) Clutch Plug

(1) Clutch Unit

(4) Chain

(3) Bracket Covers

(5) Bottom
Rail Cap

(6) Tie Downs

(7) Bottom Rail

(8) Shade

(9) Idle End
Unit

(10) Idle End Plug

(11) Aluminum Tube

(2) Clutch Plug

(1) Clutch Unit

(4) Chain

(3) Bracket Covers

(5) Bottom
Rail Cap

(7) Bottom Rail

(8) Shade

(9) Idle End
Unit

(10) Idle End Plug

(11) Aluminum Tube

(2) Clutch Plug

(1) Clutch Unit

(3) Wand

(4) Bottom
Rail Cap

(6) Bottom Rail

(1) Shade

(8) Idle End
Unit

(9) Idle End Plug

(10) Aluminum Tube

(2) Bottom
Rail Caps
with rings

(4) Bottom Rail

(1) Full Valance

(5) Receiver

(3) Bungee

(6) Wood
Screws

(7) Brackets

(9) Tension
adjustment
tool

(10) sola panel

(11) mounting
bracket

(12) solar panel clip

(13) screw

(14) nut screw

(8) Anchors

(1) Clutch Unit

(4) Chain

(5) Bottom
Rail Cap

(1) Clutch Unit

(4) Chain

(5) Bottom
Rail Cap

(2) Clutch Plug

(1) Clutch Unit

(3) Wand

(4) Bottom
Rail Cap

(6) Bottom Rail

(1) Shade

(8) Idle End
Unit

(9) Idle End Plug

(10) Aluminum Tube

(2) Bottom
Rail Caps
with rings

(1) Full Valance

(5) Receiver

(3) Bungee

(6) Wood
Screws

(7) Brackets

(9) Tension
adjustment
tool

(10) sola panel

(11) mounting
bracket

(12) solar panel clip

(13) screw

(14) nut screw

(8) Anchors

(2) Persiana

(3) Tapas de
riel inferior

(4) Baranda
inferior

(1) Cenefa completa

(6) Receptores

(5) Elásticos

(7) Tornillos para
madera

(8) Conexiónes
rápida

(10) Panel solar

(11) Soporte de
montaje

(12) Sujetador de
panel solar

(13) Tornillo

(14) Tornillo
para tuerca

9) Anclas de
expansión

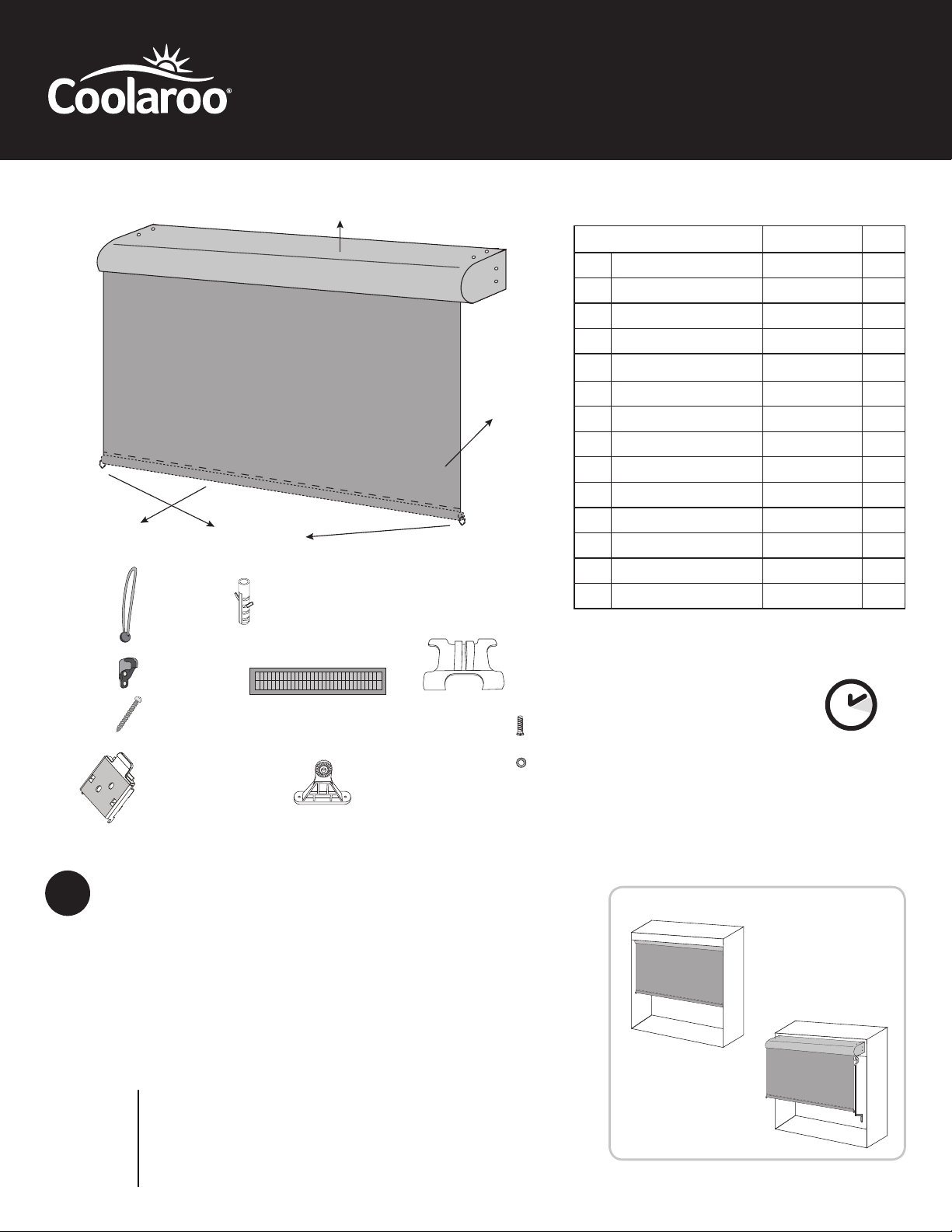

Persiana en rollo para exteriores

Solar Motorizada

con cenefa completa

LISTA DE PARTES PARTES CT

1 Cenefa completa 1

2 Persiana 1

3 Tapas de riel inferior 11-BRC 2

4 Baranda inferior 1

5 Elásticos 11-BUNGEE TD 2

6 Receptores 1-RECEIVER 2

7 Tornillos para madera 4-WS 12

8 Conexiónes rápida Z-14-FCIBW 3

9 Anclas de expansión 12

10 Panel solar 1

11 Soporte de montaje 1

12 Sujetador de panel solar 1

13 Tornillo 1

14 Tornillo para tuerca 1

1

DETERMINE EL MÉTODO DE INSTALACIÓN DESEADO

Este diseño de cenefa dos en uno le permite montar fácilmente un parasol ya sea
en un techo (Fig. 1) o en una pared (Fig. 2).

Para facilitar y flexibilizar el montaje, divida la persiana en tres zonas uniformes,
las tres abrazaderas de conexión rápida se pueden ubicar en cualquier lugar en
el interior de cada una de estas tres zonas.

Asegúrese de mantener cada una de estas tres abrazaderas en el interior de las
zonas para obtener un equilibrio y una distribución del peso adecuados para la
cenefa.

ADVERTENCIA: Si no se asegura de que las abrazaderas de
conexión rápida estén ubicadas con el botón de liberación en
la dirección correcta (Fig. 4 y Fig. 5), podría ser difícil retirar la
persiana. Las abrazaderas se deben ubicar e instalar de manera
nivelada para garantizar que la persiana cuelgue de manera
nivelada y funcione adecuadamente.

HERRAMIENTAS ADICIONALES
NECESARIAS

Taladro con broca de 3/16 pulg
Nivel
Cinta métrica
Lápiz

Fig. 1

O

Configuración de 10

minutos

(tiempo aproximado)

Fig. 2

INSTRUCCIONES

DE INSTALACIÓN

2

INSTALE LAS ABRAZADERAS DE CONEXIÓN RÁPIDA Y
EL PARASOL

IMPORTANTE: Los tornillos incluidos en el kit de

aditamentos solo deben utilizarse en madera. Llame
al Departamento de Servicio al Cliente (1-800-560-

4667) para conocer recomendaciones de instalación
cuando fije la persiana en cualquier otro material.

A. Fije las abrazaderas de conexión rápida (Fig. 3) en una viga de

madera con tornillos en las ubicaciones deseadas.

B. Instale la persiana colocando la unidad a presión en su lugar de

manera segura.

NOTA: Si va a realizar la instalación en un techo (Fig. 4)
asegúrese de que la lengüeta en la abrazadera esté
orientada hacia usted. Si va a realizar la instalación en
una pared (Fig. 5) asegúrese de que la lengüeta en la
abrazadera esté orientada hacia abajo. Deje al menos 5,08
cm (2 pulg.) de separación entre la abrazadera y la pared o
el techo para dejar espacio para empalmar la persiana en
la abrazadera.

Si las abrazaderas se instalan de manera invertida o al
revés, la persiana NO ENCAJARÁ

Fig. 3

Fig. 4 Fig. 5

Montaje en pared

Lengüetas hacia abajo

Montaje en el techo

Lengüetas hacia adelante

Este lado va en
la superficie de
montaje.

3

4

INSTALE LOS AMARRES (opcional)

Se proporcionan amarres elásticos para asegurar el parasol en
condiciones de viento suaves a moderadas.

A. Enrosque el elástico a través del anillo de la tapa para los

extremos y vuelva a enroscar a través del mismo haciendo un
nudo de alondra. (Fig. 6)

B. Instale el receptor (Fig. 7) a aproximadamente 12,7 cm (5 pulg.)

debajo de donde se detendrá la persiana para permitir una
tensión adecuada de la cuerda elástica.

C. Fije el elástico al receptor para asegurar la persiana.

NOTA: Se proporcionan tornillos para madera. Si

piensa realizar la instalación en otro material que no
sea madera, puede necesitar tornillos adicionales.

INSTALE EL PANEL SOLAR

A. Retire el panel solar y el montaje de la instalación del paquete.

Utilice la abrazadera de montaje del panel solar y el sujetador
del panel solar, deslice la abrazadera entre la ranura detrás del
sujetador. (Fig. 8)

Fig. 6

Fig. 7

Fig. 8

B. Con el tornillo de fijación y con el tornillo con tuerca apriete la

abrazadera y sujétela en su lugar. (Fig. 9)

C. Utilice una broca para taladro de 3/16” para taladrar los

orificios previamente. Las anclas de expansión opcionales,
que pueden colocarse en los orificios previamente taladrados,
se utilizan si instala la persiana sobre un material que no sea
madera. Instale la abrazadera sobre o cerca de la parte superior
de la persiana en rollo.

D. Sujete el panel solar en su lugar asegurándose de que el cable

eléctrico esté a la derecha. (Fig. 10)

E. Con la abrazadera/sujetador del panel solar, regule el panel a

la posición deseada para recibir mayor cantidad de luz solar.
(Fig. 11)

F. Pase el cable eléctrico del panel solar a lo largo de la parte

superior de la persiana y conecte el panel solar al motor. (Fig. 12

NOTA: La persiana en rollo motorizada puede
requerir hasta 48 horas de luz solar directa
para cargar la batería. Verifique para seguir
detenidamente los pasos de instalación del panel
solar con el fin de asegurar que su persiana en rollo
esté cargando antes de probar el producto.

Fig. 9

Fig. 10

Fig. 11

5

6

CÓMO SACAR LA PERSIANA EN ROLLO CON MOTOR
DEL MODO DE ESPERA

A. Presione el botón de configuración una vez en el lado derecho

de su cortina de rodillo. Su sombra del rodillo comenzará a
moverse a la posición inferior. (Fig. 13)

B. Una vez que la persiana se haya detenido en la posición inferior,

está lista para usarla.

NOTA: Asegúrese de presionar una sola vez el botón de
configuración.

ESTABLECER LA TERCERA POSICIÓN

La persiana ya tiene programadas las posiciones superior e inferior.
Para establecer una tercera posición específica para el marco de la
ventana, complete los siguientes pasos.

A. Presione la flecha hacia abajo en el control remoto para

colocar la persiana en la posición deseada. Una vez que
esté en la posición deseada, presione el botón del medio
(detención) del control remoto. (Fig. 14)

B. Retire la tapa posterior del control remoto. Mantenga

presionado el botón P2 hasta que la persiana en rollo se
mueva (hacia arriba o hacia abajo) y emita un pitido. (Fig. 15)

Fig. 12

Fig. 13

P1

P2

INSTRUCCIONES

DE INSTALACIÓN

7

C. A continuación, presione una vez el botón de medio

(detención). La persiana se moverá (hacia arriba y hacia abajo)
y emitirá un pitido. (Fig. 14)

D. A continuación, presione el botón del medio (detención) una

última vez y la persiana emitirá 3 pitidos. Esto le indicará que se
estableció la tercera posición.

E. Para utilizar la tercera posición, mantenga presionada la

posición del medio (detención) en cualquier momento y la
persiana se moverá a la ubicación de la tercera posición.

CANCELAR LA TERCERA POSICIÓN

Para ajustar la tercera posición después de que se ha establecido,
primero deberá cancelar la ubicación actual de la tercera posición.

A. Retire la tapa del control remoto y presione una vez el botón P2.

La persiana emitirá un pitido y se moverá (hacia arriba y hacia
abajo). (Fig. 15)

B. A continuación, presione una vez el botón de medio

(detención). La persiana emitirá un pitido y se moverá (hacia
arriba y hacia abajo). (Fig. 14)

C. A continuación, presione una última vez el botón del medio

(detención). La persiana emitirá 3 pitidos. Esto indicará que la
tercera posición está vacía y lista para volver a establecerla.

Fig. 14

Fig. 15

Retraiga la persiana en rollo cuando no la utilice o antes de tormentas intensas para evitar que se dañe.

MANTENIMIENTO: El parasol está fabricado con los materiales más finos y, cuando se cuida adecuadamente,
proporciona años de sombra y privacidad. Para limpiar la persiana, simplemente enjuáguela con agua, cepíllela
con jabón suave o con cualquier limpiador no abrasivo, enjuague nuevamente y deje secar. Llámenos si faltan
piezas o si tiene problemas mecánicos. No almacene la persiana húmeda. En zonas húmedas, desenrolle la
persiana con frecuencia para que se seque al aire.

PRECAUCIÓN: El uso de solventes o limpiadores abrasivos puede dañar la tela y anulará la garantía. No
utilice blanqueador ni cloro.

¿Preguntas o comentarios? Póngase en contacto al:

Gale Pacific USA, Inc. | www.coolaroousa.com | 1-800-560-4667

© por Gale Pacific Limited. Todos los derechos reservados. Coolaroo® es una marca registrada de Gale Pacific Limited.

Regístrese y solicite

pida piezas de repuesto en línea

www.coolaroousa.com

5.04.004.267
