Coolaroo Simple Lift Instruction Manual

Page 1

Outdoor Roller Shade

Simple Li

INSTRUCTION MANUAL

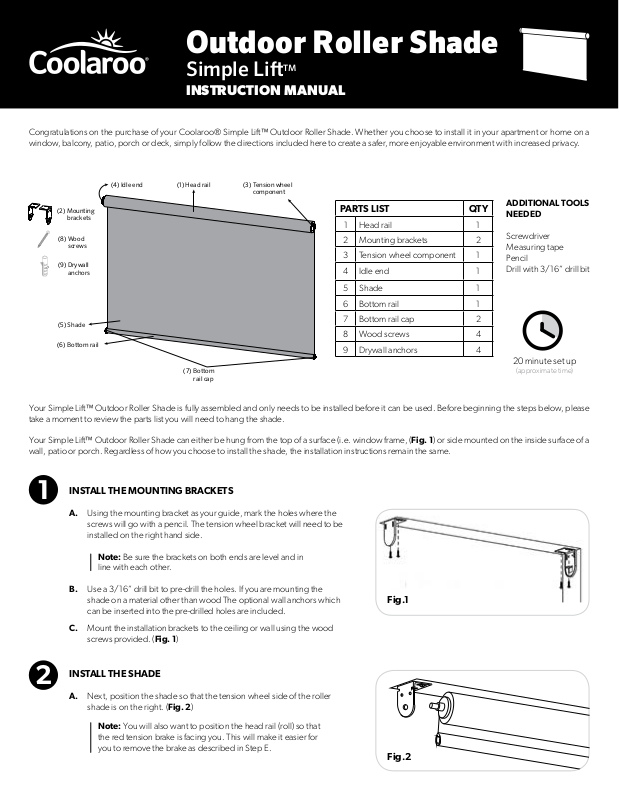

Congratulations on the purchase of your Coolaroo® Simple Lift™ Outdoor Roller Shade. Whether you choose to install it in your apartment or home on a window, balcony, patio, porch or deck, simply follow the directions included here to create a safer, more enjoyable environment with increased privacy.

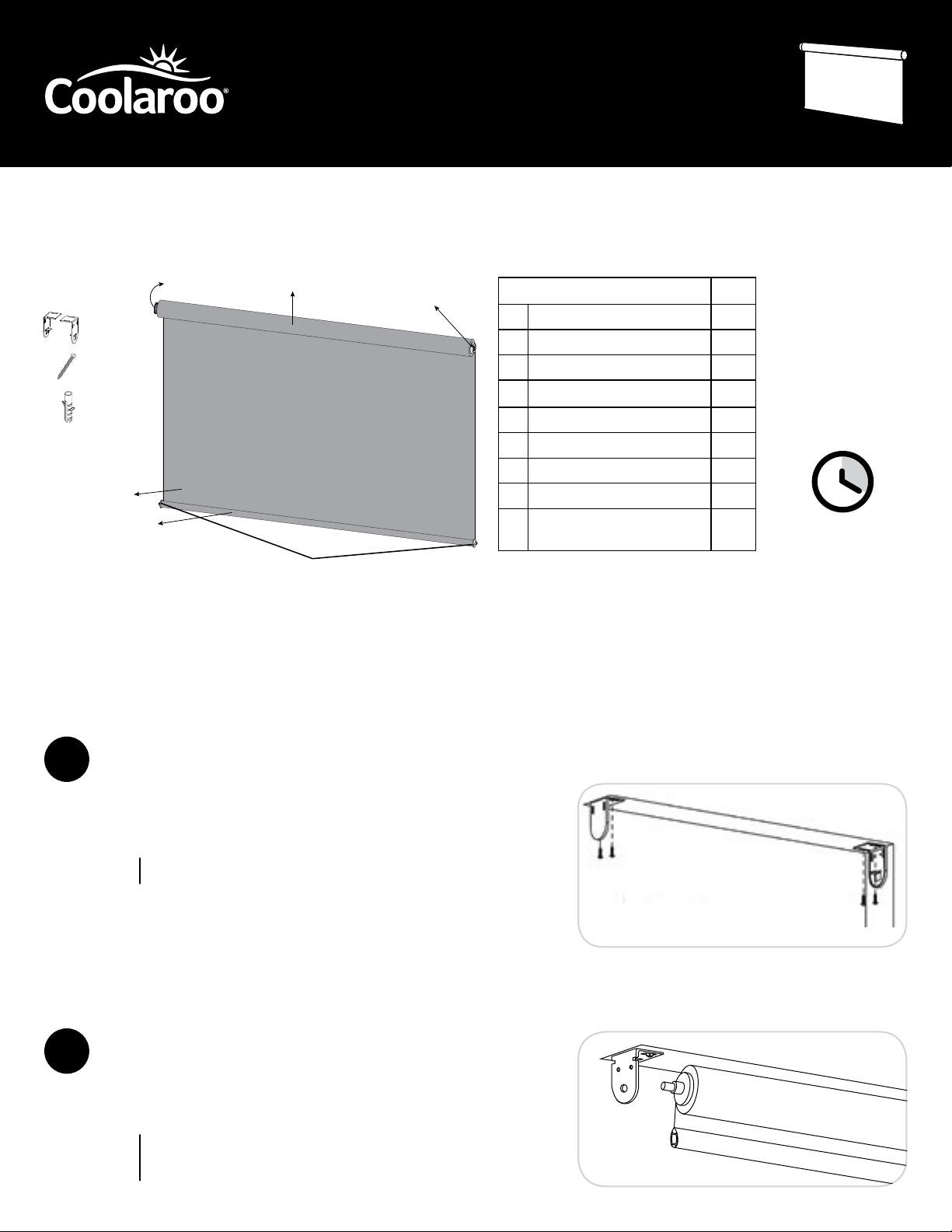

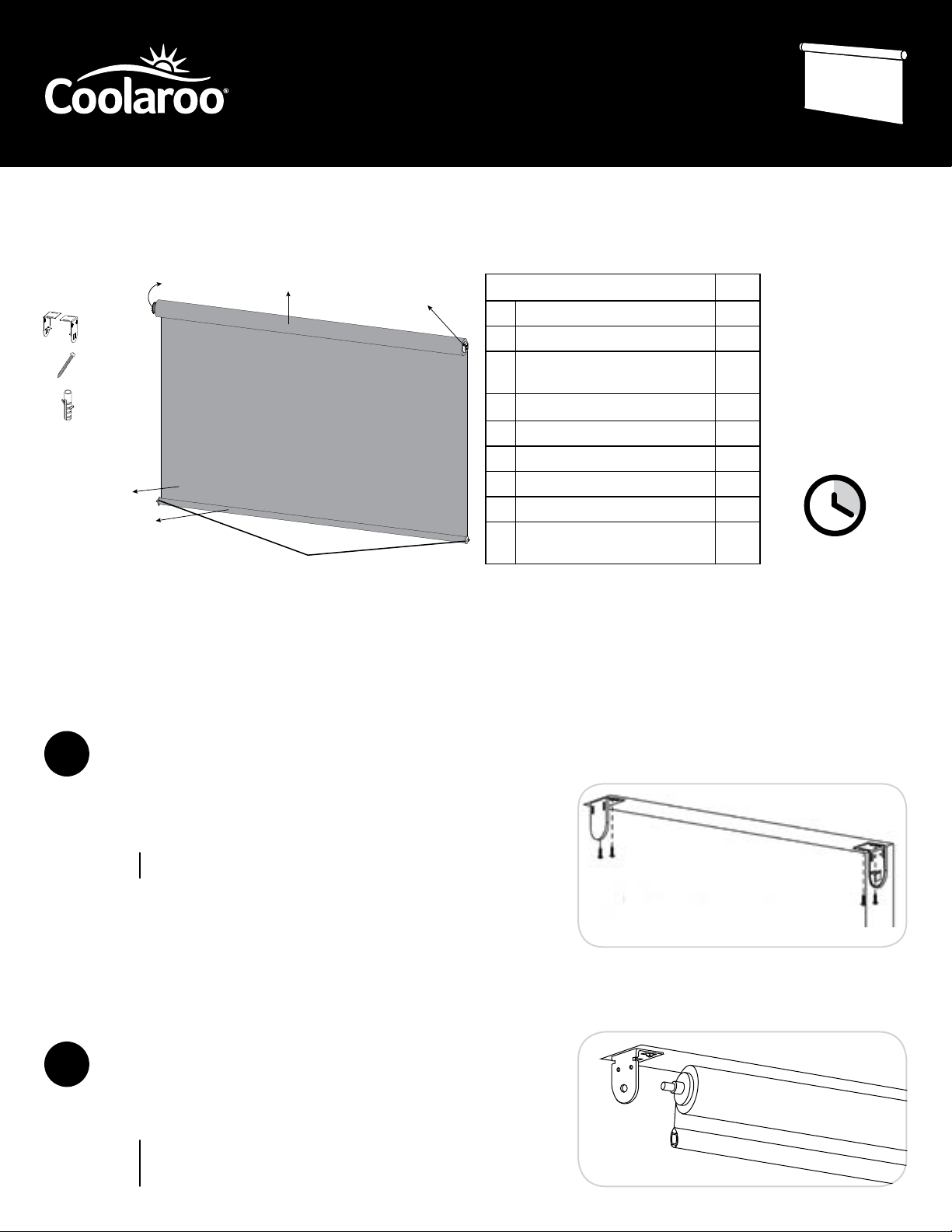

(3) Tension wheel component

PARTS LIST QTY

1 Head rail 1

2 Mounting brackets 2

3 Tension wheel component 1

4 Idle end 1

5 Shade 1

6 Bottom rail 1

7 Bottom rail cap 2

8 Wood screws 4

9 Drywall anchors 4

ADDITIONAL TOOLS NEEDED

Screwdriver Measuring tape Pencil Drill with 3/16” drill bit

20 minute set up

(approximate time)

(2) Mounting brackets

(8) Wood screws

(9) Drywall anchors

(5) Shade

(6) Bottom rail

(4) Idle end

(1) Head rail

(7) Bottom rail cap

Your Simple Lift™ Outdoor Roller Shade is fully assembled and only needs to be installed before it can be used. Before beginning the steps below, please take a moment to review the parts list you will need to hang the shade.

Your Simple Lift™ Outdoor Roller Shade can either be hung from the top of a surface (i.e. window frame, (Fig. 1) or side mounted on the inside surface of a wall, patio or porch. Regardless of how you choose to install the shade, the installation instructions remain the same.

INSTALL THE MOUNTING BRACKETS

A. Using the mounting bracket as your guide, mark the holes where the

screws will go with a pencil. The tension wheel bracket will need to be installed on the right hand side.

Note: Be sure the brackets on both ends are level and in line with each other.

B. Use a 3/16” drill bit to pre-drill the holes. If you are mounting the

shade on a material other than wood The optional wall anchors which can be inserted into the pre-drilled holes are included.

C. Mount the installation brackets to the ceiling or wall using the wood

screws provided. (Fig. 1)

INSTALL THE SHADE

A. Next, position the shade so that the tension wheel side of the roller

shade is on the right. (Fig. 2)

Fig.1

Note: You will also want to position the head rail (roll) so that

the red tension brake is facing you. This will make it easier for you to remove the brake as described in Step E.

Fig.2

Page 2

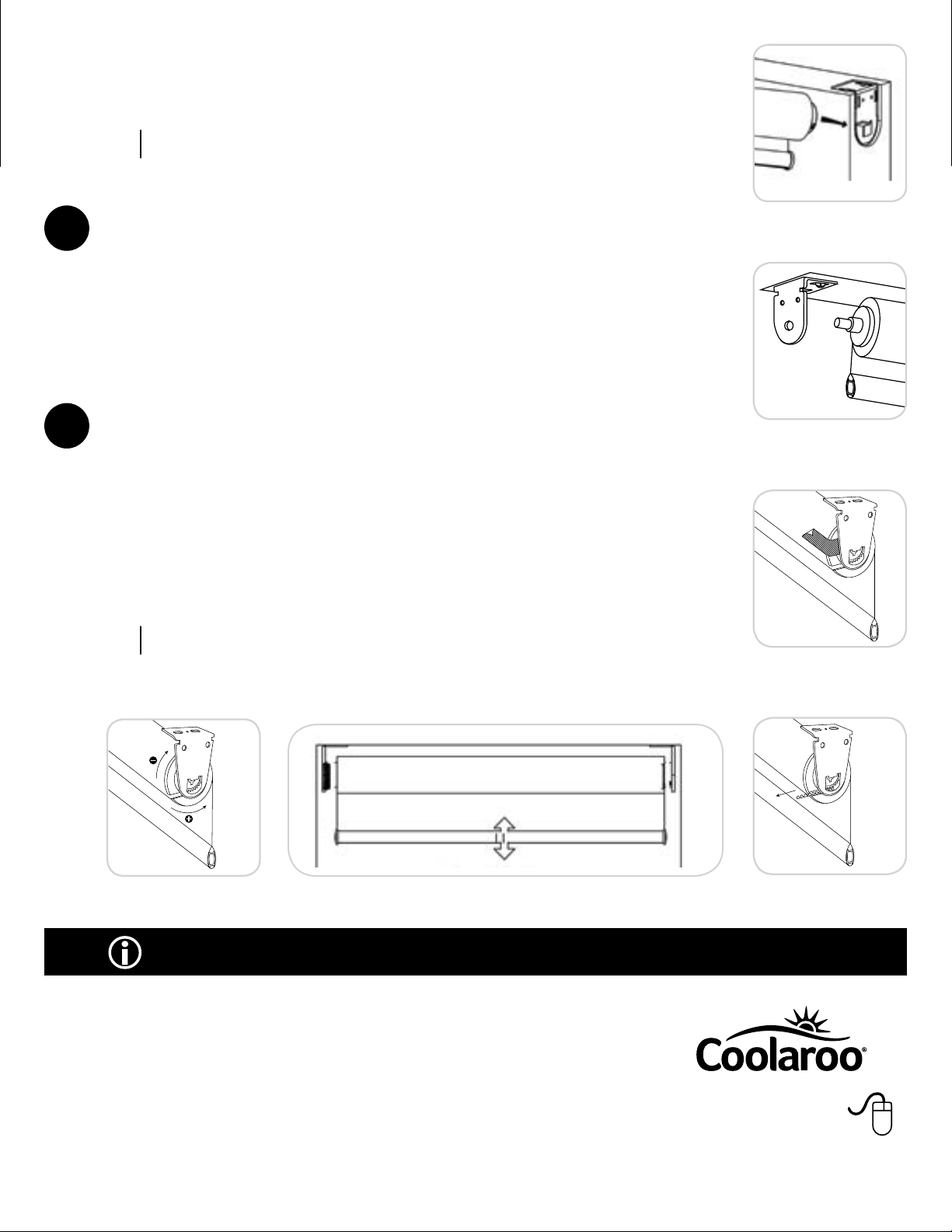

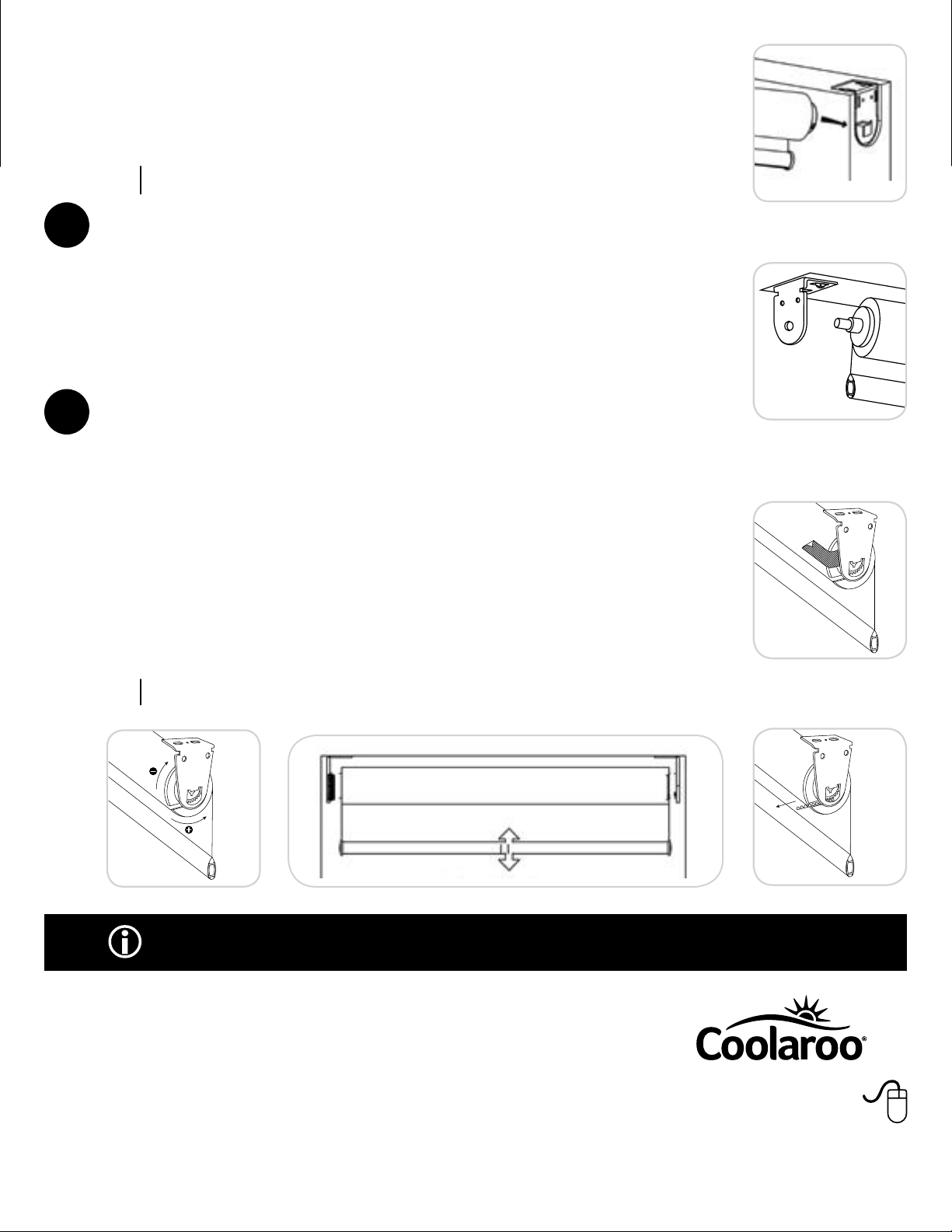

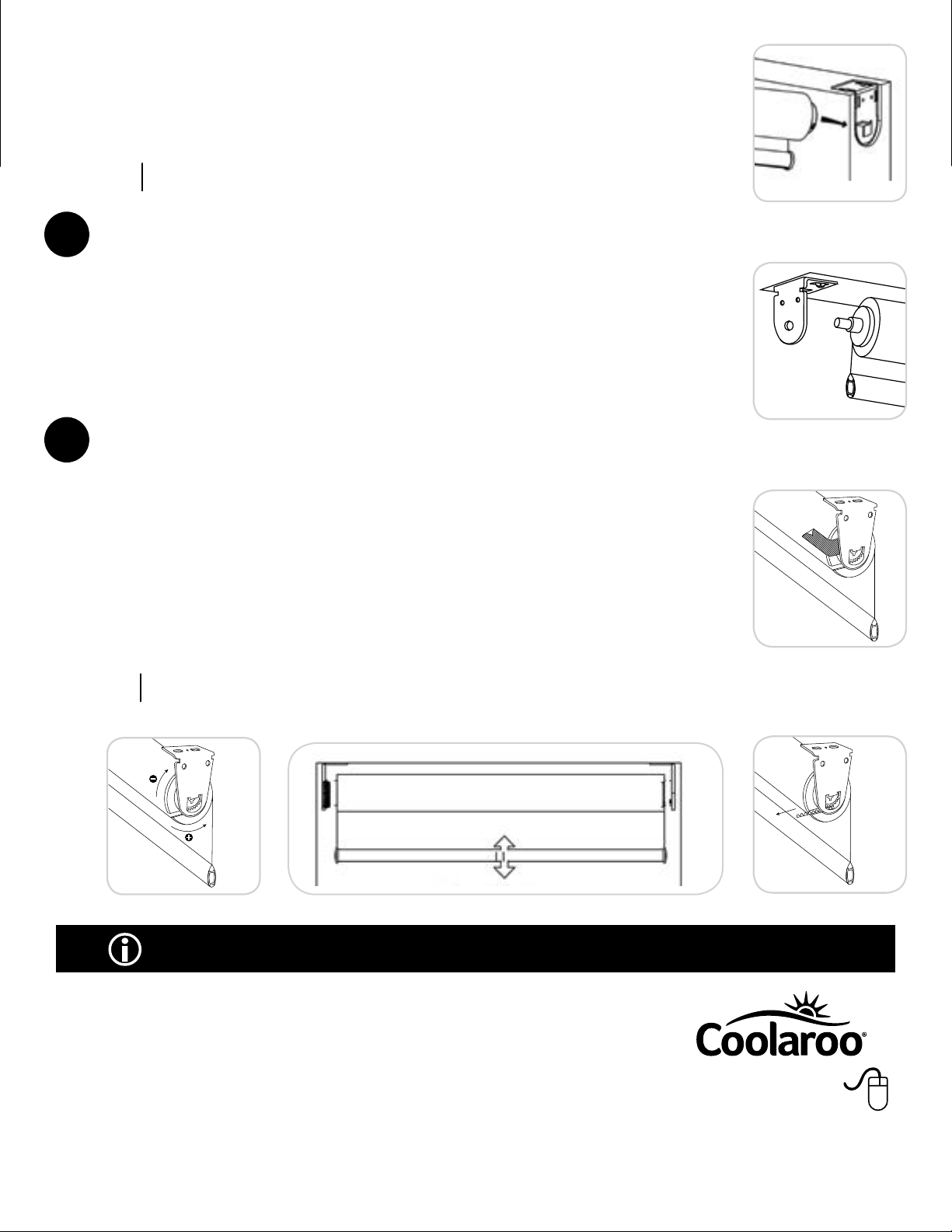

B. Install the right side of the roller by inserting the tab on the right bracket into tension wheel. (Fig. 3) C. Install the left side by sliding the idle end into the idle end bracket. (Fig. 4) D. Once the roller shade is mounted, remove the blue tape from the tension wheel end. (Fig. 5) E. Gently pull down on shade until red tension wheel break is completely removed from tension wheel. (Fig. 6)

Note: Be sure to save the tension wheel brake after removing it because you will need it if you

want to re-adjusted the tension at a later time.

Fig.3

RAISING AND LOWERING THE SHADE

Having successfully followed the steps above, your shade should be in the retracted position (rolled up) and ready to use.

To lower the shade, place one hand in the center of the bottom rail and pull down to any desired height.

To raise the shade, place one hand in the center of the bottom rail and gently guide the shade up, as you lift the bottom rail upwards the shade will stop at the desired position once you remove your hand from the bottom rail. (Fig. 7)

TENSION ADJUSTMENT

If the retraction speed of your roller shade is either too fast or too slow, you can adjust the tension of the spring in the head rail. To increase or decrease the retraction speed of your roller shade:

A. To increase the tension on the spring, use the tension wheel by turning it 1-2 rotations

(counterclockwise) on the left side of the shade. (Fig. 8)

B. To decrease tension on the spring, use the tension wheel by turning it 1-2 rotations (clockwise). (Fig. 8)

Continue Steps 3 or 4, checking the tension every 1 -2 rotations until you have set the desired tension.

C. Test the roller shade for desired function repeat steps A and B if necessary.

Note: Again, be sure to save the tension wheel brake after removing it because you will

need it if you want to re-adjusted the shade at a later time.

Fig.4

Fig.5

Fig.8 Fig.6

Fig.7

Roll up your sun shade when not in use, or before strong storms, to prevent damage.

MAINTENANCE: Your sun shade has been made of the finest materials and, when properly cared for, will provide years of shade and privacy. To clean your shade, simply rinse with water, scrub with mild soap or any nonabrasive cleaner, rinse and allow to dry. Call us for missing parts or mechanical problems. Do not store shade wet. In moist areas, roll shade down frequently to air dry. CAUTION: Use of solvents or abrasive cleaners may damage the fabric and will void your warranty. Do not use bleach or chlorine.

Questions or Comments? Contact us at:

Replacement Parts Online:

www.coolaroousa.com

Gale Pacific USA, Inc. | www.coolaroousa.com | 1-800-560-4667

5.04.004.270
