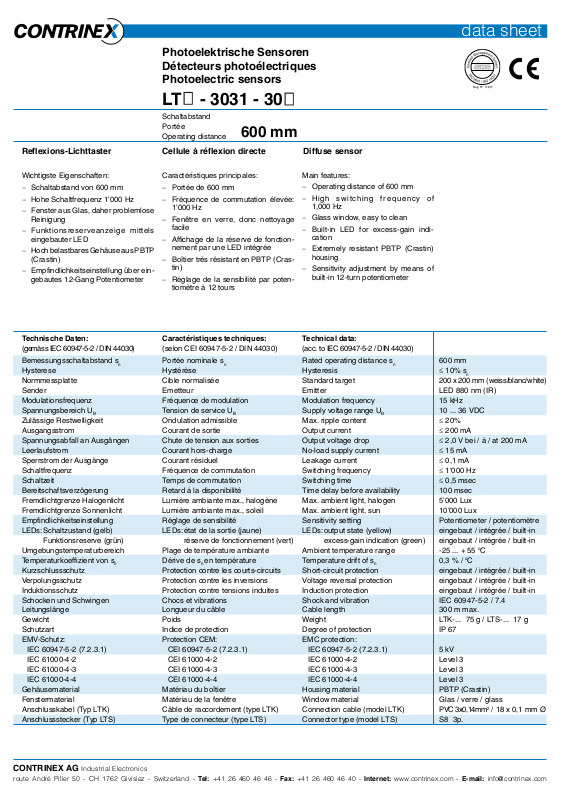

Page 1
Photoelektrische Sensoren
Détecteurs photoélectriques
Photoelectric sensors
LT - 3031 - 30
Schaltabstand
Portée
Operating distance
Reflexions-Lichttaster Cellule à réflexion directe Diffuse sensor
600 mm
data sheet
Wichtigste Eigenschaften:
− Schaltabstand von 600 mm
− Hohe Schaltfrequenz 1'000 Hz
− Fenster aus Glas, daher problemlose
Reinigung
− Funktionsreserveanzeige mit tels
eingebauter LED
− Hoch belastbares Gehäuse aus PBTP
(Crastin)
− Empfindlichkeitseinstellung über eingebautes 12-Gang Potentio meter
Technische Daten:
(gemäss IEC 60947-5-2 / DIN 44030)
Bemessungsschaltabstand s
Hysterese
n
Normmessplatte
Sender
Modulationsfrequenz
Spannungsbereich U
Zulässige Restwelligkeit
B
Ausgangsstrom
Spannungsabfall an Ausgängen
Leerlaufstrom
Sperrstrom der Ausgänge
Schaltfrequenz
Schaltzeit
Bereitschaftsverzögerung
Fremdlichtgrenze Halogenlicht
Fremdlichtgrenze Sonnenlicht
Empfindlichkeitseinstellung
LEDs: Schaltzustand (gelb)
Funktionsreserve (grün)
Umgebungstemperaturbereich
Temperaturkoeffizient von s
Kurzschlussschutz
n
Verpolungsschutz
Induktionsschutz
Schocken und Schwingen
Leitungslänge
Gewicht
Schutzart
EMV-Schutz:
IEC 60947-5-2 (7.2.3.1)
IEC 61000-4-2
IEC 61000-4-3
IEC 61000-4-4
Gehäusematerial
Fenstermaterial
Anschlusskabel (Typ LTK)
Anschlussstecker (Typ LTS)
Caractéristiques princi pales:
− Portée de 600 mm
− Fréquence de commutation élevée:
1'000 Hz
− Fenêtre en verre, donc net toyage
facile
− Affichage de la réserve de fonctionnement par une LED intégrée
− Boîtier très résistant en PBTP (Crastin)
− Réglage de la sensibilité par potentiomètre à 12 tours
Caractéristiques techniques:
(selon CEI 60947-5-2 / DIN 44030)
Portée nominale s
Hystérèse
n
Cible normalisée
Emetteur
Fréquence de modulation
Tension de service U
Ondulation admissible
B
Courant de sortie
Chute de tension aux sorties
Courant hors-charge
Courant résiduel
Fréquence de commutation
Temps de commutation
Retard à la disponibilité
Lumière ambiante max., halogène
Lumière ambiante max., soleil
Réglage de sensibilité
LEDs: état de la sortie (jaune)
réserve de fonctionnement (vert)
Plage de température ambiante
Dérive de s
Protection contre les courts-circuits
en température
n
Protection contre les inversions
Protection contre tensions induites
Chocs et vibrations
Longueur du câble
Poids
Indice de protection
Protection CEM:
CEI 60947-5-2 (7.2.3.1)
CEI 61000-4-2
CEI 61000-4-3
CEI 61000-4-4
Matériau du boîtier
Matériau de la fenêtre
Câble de raccordement (type LTK)
Type de connecteur (type LTS)
Main features:
− Operating distance of 600 mm
− High switching frequency of
1,000 Hz
− Glass window, easy to clean
− Built-in LED for excess-gain indi-
cation
− Extremely resistant PBTP (Crastin)
housing
− Sensitivity adjustment by means of
built-in 12-turn potentiometer
Technical data:
(acc. to IEC 60947-5-2 / DIN 44030)
Rated operating distance s
Hysteresis
n
Standard target
Emitter
Modulation frequency
Supply voltage range U
Max. ripple content
B
Output current
Output voltage drop
No-load supply current
Leakage current
Switching frequency
Switching time
Time delay before availability
Max. ambient light, halogen
Max. ambient light, sun
Sensitivity setting
LEDs: output state (yellow)
excess-gain indication (green)
Ambient temperature range
Temperature drift of s
Short-circuit protection
n
Voltage reversal protection
Induction protection
Shock and vibration
Cable length
Weight
Degree of protection
EMC protection:
IEC 60947-5-2 (7.2.3.1)
IEC 61000-4-2
IEC 61000-4-3
IEC 61000-4-4
Housing material
Window material
Connection cable (model LTK)
Connector type (model LTS)
600 mm
≤ 10% s
200 x 200 mm (weiss/blanc/white)
n
LED 880 nm (IR)
15 kHz
10 ... 36 VDC
≤ 20%
≤ 200 mA
≤ 2,0 V bei / à / at 200 mA
≤ 15 mA
≤ 0,1 mA
≤ 1'000 Hz
≤ 0,5 msec
100 msec
5'000 Lux
10'000 Lux
Potentiometer / potentiomètre
eingebaut / intégrée / built-in
eingebaut / intégrée / built-in
-25 ... + 55
0,3 % /
o
C
o
C
eingebaut / intégrée / built-in
eingebaut / intégrée / built-in
eingebaut / intégrée / built-in
IEC 60947-5-2 / 7.4
300 m max.
LTK-... 75 g / LTS-... 17 g
IP 67
5 kV
Level 3
Level 3
Level 3
PBTP (Crastin)
Glas / verre / glass
PVC 3x0,14mm
2
/ 18 x 0,1 mm Ø
S8 3p.
CONTRINEX AG Industrial Electronics
route André Piller 50 - CH 1762 Givisiez - Switzerland - Tel: +41 26 460 46 46 - Fax: +41 26 460 46 40 - Internet: www.contrinex.com - E-mail: [email protected]
Page 2
data sheet
Abmessungen / Dimensions / Dimensions:
Diese Zeichnungen lassen sich aus dem Internet (www.contrinex.com) herunterladen.
Ces dessins peuvent être téléchargés depuis Internet (www.contrinex.com).
These drawings can be downloaded from the Internet (www.contrinex.com) in .dxf format.
LTK-3031-30#
Ansprechkurve* / Courbe de réponse* / Response diagram*
Funktionsreserve* / Réserve de fonctionnement* / Excess gain*
LTS-3031-30#
* typische Werte / valeurs typiques / typical values
Anschlussschemen / Schémas de raccordement / Wiring diagrams Steckerbelegung (Gerät)
Attribution des pins (appareil)
Pin assignment (device)
PNP
braun
brun
brown
schwarz
noir
black
blau
bleu
blue
Last
charge
load
NPN
braun
brun
brown
schwarz
noir
black
blau
bleu
blue
Last
charge
load
S8
Typenspektrum / Types disponibles / Available types:
Artikelnummer Bezeichnung Schaltung Anschluss Ausgänge
Numéro d'article désignation polarité raccordement sorties
Part number part reference polarity connection outputs
620 100 401 LTK-3031-301 NPN Kabel / câble / cable hellschaltend / commutation en réception / light-ON
620 100 402 LTK-3031-302 NPN Kabel / câble / cable dunkelschaltend / commutation sans réception / dark-ON
620 100 405 LTK-3031-303 PNP Kabel / câble / cable hellschaltend / commutation en réception / light-ON
620 100 406 LTK-3031-304 PNP Kabel / câble / cable dunkelschaltend / commutation sans réception / dark-ON
620 100 403 LTS-3031-301 NPN Stecker / connecteur / connector hellschaltend / commutation en réception / light-ON
620 100 404 LTS-3031-302 NPN Stecker / connecteur / connector dunkelschaltend / commutation sans réception / dark-ON
620 100 407 LTS-3031-303 PNP Stecker / connecteur / connector hellschaltend / commutation en réception / light-ON
620 100 408 LTS-3031-304 PNP Stecker / connecteur / connector dunkelschaltend / commutation sans réception / dark-ON
Der Einsatz dieser Geräte in Anwendungen, wo die Sicherheit von Personen von deren Funktion abhängt, ist unzulässig. Änderungen und Liefermöglichkeiten
vorbehalten. Ces détecteurs ne peuvent être utilisés dans des applications où la protection ou la sécurité de personnes est concernée. Sous réserve
de modifications et de possibilités de livraison. These proximity switches must not be used in applications where the safety of people is dependent on
their functioning. Terms of delivery and rights to change design reserved.
3031.indd / page 2-3 / rev. 12 / 11.09.13 / GS-MDM
CONTRINEX AG Industrial Electronics
route André Piller 50 - CH 1762 Givisiez - Switzerland - Tel: +41 26 460 46 46 - Fax: +41 26 460 46 40 - Internet: www.contrinex.com - E-mail: [email protected]
