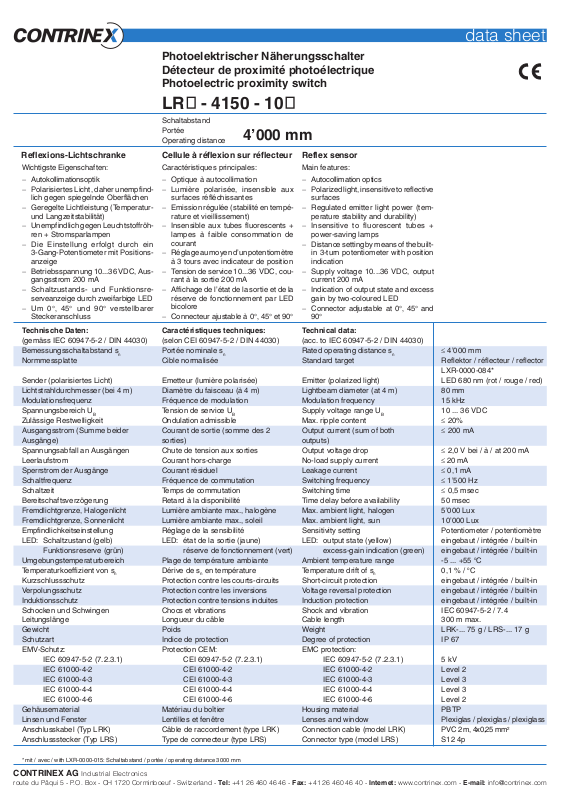

CONTRINEX LRS 4150 103 Datasheet

Download

Page 1

Reflexions-Lichtschranke

Wichtigste Eigenschaften:

− Autokollimationsoptik

− Polarisiertes Licht, daher unempfind-

lich gegen spiegelnde Oberflächen

− Geregelte Lichtleistung (Temperaturund Langzeitstabilität)

− Unempfindlich gegen Leuchtstoffröhren + Stromsparlampen

− Die Einstellung erfolgt durch ein 3-Gang-Potentiometer mit Positionsanzeige

− Betriebsspannung 10...36 VDC, Ausgangsstrom 200 mA

− Schaltzustands- und Funk tions reserve anzeige durch zweifarbige LED

− Um 0°, 45° und 90° verstellbarer Steckeran schluss

Technische Daten: (gemäss IEC 60947-5-2 / DIN 44030) Bemessungsschaltabstand s Normmessplatte

Sender (polarisiertes Licht) Lichtstrahldurchmesser (bei 4 m) Modulationsfrequenz Spannungsbereich U Zulässige Restwelligkeit Ausgangsstrom (Summe beider Ausgänge) Spannungsabfall an Ausgängen Leerlaufstrom Sperrstrom der Ausgänge Schaltfrequenz Schaltzeit Bereitschaftsverzögerung Fremdlichtgrenze, Halogenlicht Fremdlichtgrenze, Sonnenlicht Empfindlichkeitseinstellung LED: Schaltzustand (gelb) Funktionsreserve (grün) Umgebungstemperaturbereich Temperaturkoeffizient von s Kurzschlussschutz Verpolungsschutz Induktionsschutz Schocken und Schwingen Leitungslänge Gewicht Schutzart EMV-Schutz: IEC 60947-5-2 (7.2.3.1) IEC 61000-4-2 IEC 61000-4-3 IEC 61000-4-4 IEC 61000-4-6 Gehäusematerial Linsen und Fenster Anschlusskabel (Typ LRK) Anschlussstecker (Typ LRS)

Photoelektrischer Näherungsschalter Détecteur de proximité photoélectrique Photoelectric proximity switch

LR - 4150 - 10

Schaltabstand Portée Operating distance

Cellule à réflexion sur réflecteur Reflex sensor

Caractéristiques principales:

− Optique à autocollimation

− Lumière polarisée, insensible aux

surfaces réfléchissantes

− Emission régulée (stabilité en tempé- rature et vieillissement)

− Insensible aux tubes fluorescents + lampes à faible consommation de courant

− Réglage au moyen d'un potentiomètre à 3 tours avec indicateur de position

− Tension de service 10...36 VDC, cou- rant à la sortie 200 mA

− Affichage de l'état de la sortie et de la réserve de fonctionnement par LED bicolore

− Connecteur ajustable à 0°, 45° et 90°

Caractéristiques techniques: (selon CEI 60947-5-2 / DIN 44030) Portée nominale s Cible normalisée

Emetteur (lumière polarisée) Diamètre du faisceau (à 4 m) Fréquence de modulation Tension de service U Ondulation admissible Courant de sortie (somme des 2 sorties) Chute de tension aux sorties Courant hors-charge Courant résiduel Fréquence de commutation Temps de commutation Retard à la disponibilité Lumière ambiante max., halogène Lumière ambiante max., soleil Réglage de la sensibilité LED: état de la sortie (jaune) réserve de fonctionnement (vert) Plage de température ambiante Dérive de s Protection contre les courts-circuits Protection contre les inversions Protection contre tensions induites Chocs et vibrations Longueur du câble Poids Indice de protection Protection CEM: CEI 60947-5-2 (7.2.3.1) CEI 61000-4-2 CEI 61000-4-3 CEI 61000-4-4 CEI 61000-4-6 Matériau du boîtier Lentilles et fenêtre Câble de raccordement (type LRK) Type de connecteur (type LRS)

en température

4'000 mm

Main features:

− Autocollimation optics

− Polarized light, insensitive to reflective

surfaces

− Regulated emitter light power (tem- perature stability and durability)

− Insensitive to fluorescent tubes + power-saving lamps

− Distance setting by means of the builtin 3-turn potentiometer with position indication

− Supply voltage 10...36 VDC, output current 200 mA

− Indication of output state and excess gain by two-coloured LED

− Connector adjustable at 0°, 45° and 90°

Technical data: (acc. to IEC 60947-5-2 / DIN 44030) Rated operating distance s Standard target

Emitter (polarized light) Lightbeam diameter (at 4 m) Modulation frequency Supply voltage range U Max. ripple content Output current (sum of both outputs) Output voltage drop No-load supply current Leakage current Switching frequency Switching time Time delay before availability Max. ambient light, halogen Max. ambient light, sun Sensitivity setting LED: output state (yellow) excess-gain indication (green) Ambient temperature range Temperature drift of s Short-circuit protection Voltage reversal protection Induction protection Shock and vibration Cable length Weight Degree of protection EMC protection: IEC 60947-5-2 (7.2.3.1) IEC 61000-4-2 IEC 61000-4-3 IEC 61000-4-4 IEC 61000-4-6 Housing material Lenses and window Connection cable (model LRK) Connector type (model LRS)

data sheet

≤ 4'000 mm Reflektor / réflecteur / reflector LXR-0000-084* LED 680 nm (rot / rouge / red) 80 mm 15 kHz 10 ... 36 VDC

≤ 20% ≤ 200 mA

≤ 2,0 V bei / à / at 200 mA ≤ 20 mA ≤ 0,1 mA ≤ 1'500 Hz ≤ 0,5 msec

50 msec 5'000 Lux 10’000 Lux Potentiometer / potentiomètre eingebaut / intégrée / built-in eingebaut / intégrée / built-in

-5 ... +55 0,1 % / eingebaut / intégrée / built-in eingebaut / intégrée / built-in eingebaut / intégrée / built-in IEC 60947-5-2 / 7.4 300 m max. LRK-... 75 g / LRS-... 17 g IP 67

5 kV Level 2 Level 3 Level 3 Level 2 PBTP Plexiglas / plexiglas / plexiglass PVC 2 m, 4x0,25 mm S12 4p

* mit / avec / with LXR-0000-015: Schaltabstand / portée / operating distance 3000 mm

CONTRINEX AG Industrial Electronics

route du Pâqui 5 - P.O. Box - CH 1720 Corminboeuf - Switzerland - Tel: +41 26 460 46 46 - Fax: +41 26 460 46 40 - Internet: www.contrinex.com - E-mail: [email protected]

Page 2

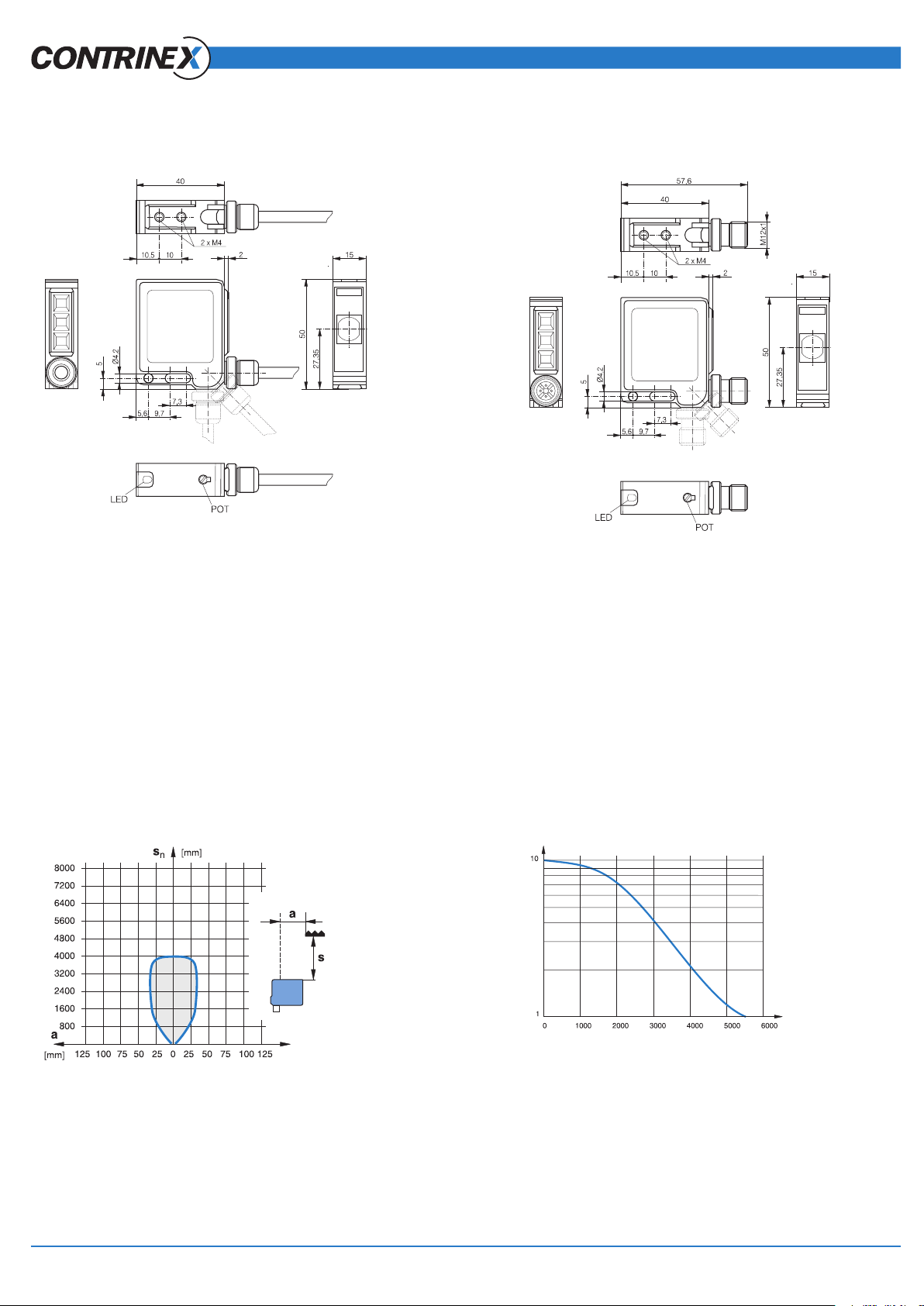

Abmessungen / Dimensions / Dimensions:

Diese Zeichnungen lassen sich aus dem Internet (www.contrinex.com) herunterladen. Ces dessins peuvent être téléchargés depuis Internet (www.contrinex.com). These drawings can be downloaded from the Internet (www.contrinex.com).

data sheet

LRK-4150-10#

Ansprechkurve* / Courbe de réponse* / Response diagram*:

LRS-4150-10#

Funktionsreserve* / Réserve de fonctionnement* / Excess gain*

*typische Werte / valeurs typiques / typical values

CONTRINEX AG Industrial Electronics

route du Pâqui 5 - P.O. Box - CH 1720 Corminboeuf - Switzerland - Tel: +41 26 460 46 46 - Fax: +41 26 460 46 40 - Internet: www.contrinex.com - E-mail: [email protected]

Page 3

data sheet

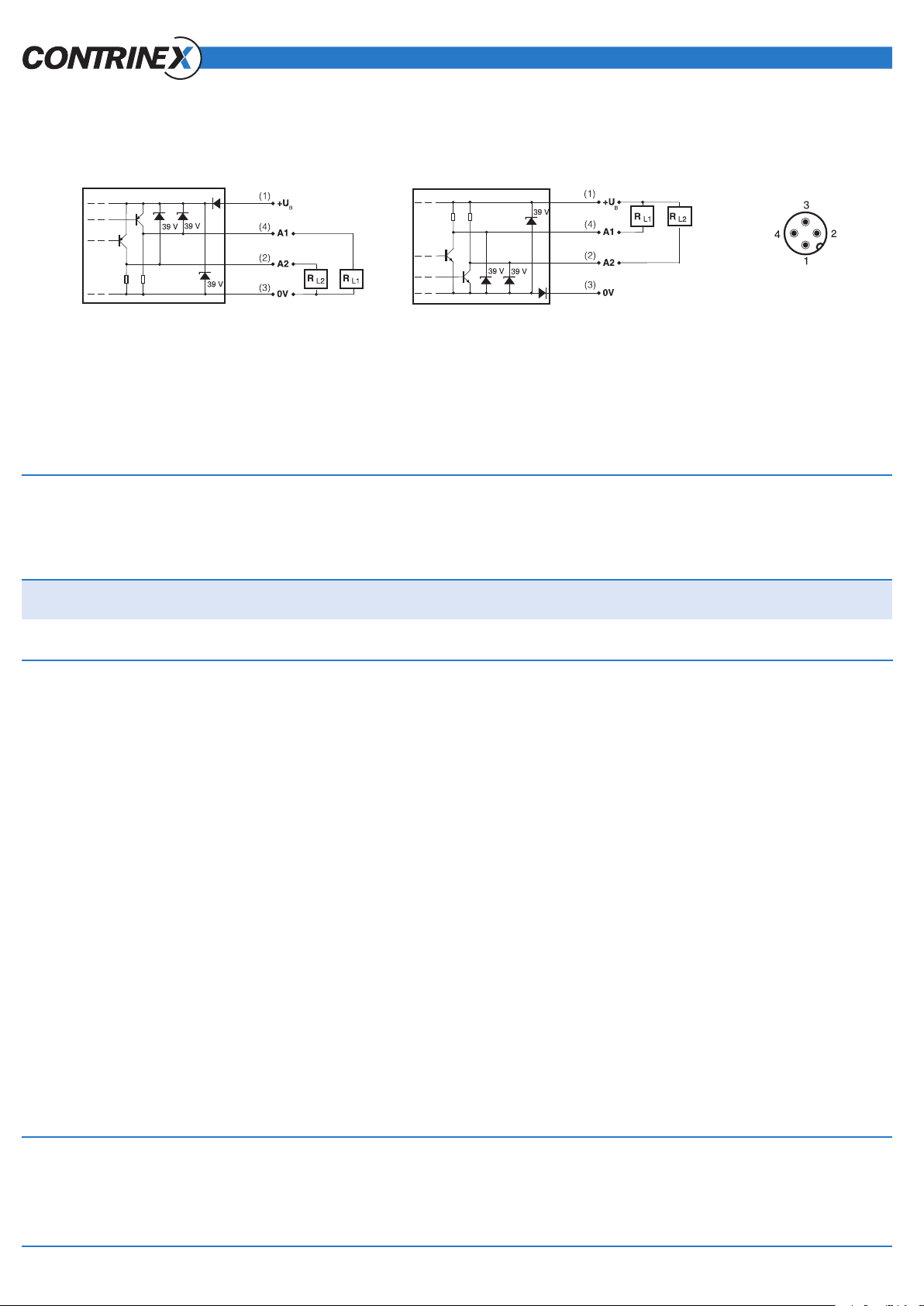

Anschlussschemen / Schémas de raccordement / Wiring diagrams Steckerbelegung (Sicht auf Gerät) Attribution des pins (vue sur appareil)

Pin assignment (view onto device)

braun brun brown

schwarz noir black

weiss blanc white

blau bleu blue

Last charge load

S12 4p

PNP

braun brun brown

schwarz noir black

weiss blanc white

blau bleu blue

Last charge load

NPN

A1 hellschaltend commutation en réception light-ON

A2 dunkelschaltend (-101, -103) commutation sans réception (-101, -103) dark-ON (-101, -103)

Typenspektrum / Types disponibles / Available types:

Artikelnummer Typenbezeichnung Schaltung Anschluss Ausgänge Numéro d'article Désignation Polarité Raccordement Sorties Part number Part reference Polarity Connection Outputs

620 000 580 LRK-4150-101 NPN Kabel / câble / cable antivalent / inverseur / changeover 620 000 582 LRK-4150-103 PNP Kabel / câble / cable antivalent / inverseur / changeover

620 000 584 LRS-4150-101 NPN Stecker / connecteur / connector antivalent / inverseur / changeover 620 000 586 LRS-4150-103 PNP Stecker / connecteur / connector antivalent / inverseur / changeover

Der Einsatz dieser Geräte in Anwendungen, wo die Sicherheit von Personen von deren Funktion abhängt, ist unzulässig. Änderungen und Lie fermöglichkeiten vorbehalten. Ces détecteurs ne peuvent être utilisés dans des applications où la protection ou la sécurité de personnes est concernée. Sous réserve de modifications et de possibilités de livraison. These proximity switches must not be used in applications where the safety of people is dependent on their functioning. Terms of delivery and rights to change design reserved.
