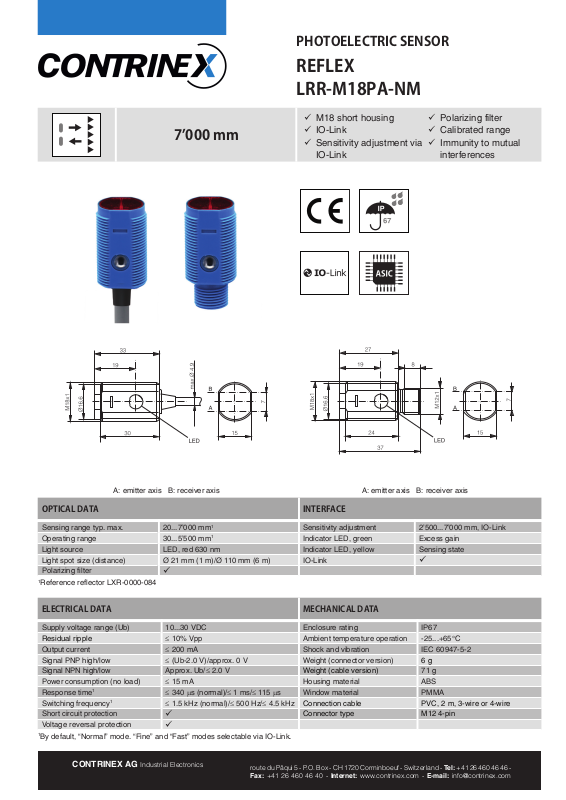

Page 1

PHOTOELECTRIC SENSOR

REFLEX

LRR-M18PA-NM

7’000 mm

ü M18 short housing ü IO-Link ü Sensitivity adjustment via

IO-Link

ü Polarizing filter ü Calibrated range ü Immunity to mutual

interferences

A: emitter axis B: receiver axis A: emitter axis B: receiver axis

OPTICAL DATA INTERFACE

Sensing range typ. max. 20...7’000 mm Operating range 30...5’500 mm Light source LED, red 630 nm Indicator LED, yellow Sensing state Light spot size (distance) Ø 21 mm (1 m)/Ø 110 mm (6 m) IO-Link Polarizing filter

Reference reflector LXR-0000-084

ELECTRICAL DATA MECHANICAL DATA

Supply voltage range (Ub) 10...30 VDC Enclosure rating IP67

Residual ripple ≤ 10% Vpp Ambient temperature operation -25...+65°C

Output current ≤ 200 mA Shock and vibration IEC 60947-5-2 Signal PNP high/low ≤ (Ub-2.0 V)/approx. 0 V Weight (connector version) 6 g Signal NPN high/low Approx. Ub/≤ 2.0 V Weight (cable version) 71 g Power consumption (no load) ≤ 15 mA Housing material ABS Response time1 ≤ 340 ms (normal)/≤ 1 ms/≤ 115 ms Window material PMMA Switching frequency1 ≤ 1.5 kHz (normal)/≤ 500 Hz/≤ 4.5 kHz Connection cable PVC, 2 m, 3-wire or 4-wire Short circuit protection Voltage reversal protection

By default, “Normal” mode. “Fine” and “Fast” modes selectable via IO-Link.

CONTRINEX AG Industrial Electronics

ü ü

Sensitivity adjustment 2’500...7’000 mm, IO-Link Indicator LED, green Excess gain

Connector type M12 4-pin

route du Pâqui 5 - P.O. Box - CH 1720 Corminboeuf - Switzerland - Tel: +41 26 460 46 46 - Fax: +41 26 460 46 40 - Internet: www.contrinex.com - E-mail: [email protected]

Page 2

SENSING RANGE EXCESS GAIN

Target Operating range

Sensing range typ. max.

LXR-0000-084 30...5’500 mm 20...7’000 mm LXR-0000-046 30...4’000 mm LXR-0001-088 30...7’300 mm LXR-0001-064 30...5’200 mm

Indicative value

20...4’900 mm

20...9’200 mm

20...6’500 mm

IO-LINK FUNCTIONALITIES STABILITY ALARM OUTPUT (A2)

IO-Link version 1.0 SIO mode Supported Process data Detection state & stability alarm Baudrate COM2 (38.4 kBaud) Special functions Output configuration, output timing,

sensitivity, sensor mode, detection counter, event flags, maximum and actual sensor temperature

IO-Link specifications and IODD files may be downloaded from www.contrinex.com (Download section)

WIRING DIAGRAM PIN ASSIGNMENT

bn 1

wh 2

bu 3

M12

AVAILABLE TYPES

Part number Part reference Polarity Connection Output (A1) Output (A2)

620 600 182 LRR-M18PA-NMK-404 PNP PVC, 2 m, 3-wire 620 600 183 LRR-M18PA-NMK-603 PNP PVC, 2 m, 4-wire Light-on/IO-Link Dark-on 620 600 184 LRR-M18PA-NMK-60D PNP PVC, 2 m, 4-wire Dark-on/IO-Link Stability alarm 620 600 185 LRR-M18PA-NMK-302 NPN PVC, 2 m, 3-wire Dark-on 620 600 186 LRR-M18PA-NMK-101 NPN PVC, 2 m, 4-wire Light-on Dark-on 620 600 187 LRR-M18PA-NMK-10B NPN PVC, 2 m, 4-wire Dark-on Stability alarm 620 600 188 LRR-M18PA-NMS-404 PNP Connector M12 4-pin Dark-on/IO-Link 620 600 189 LRR-M18PA-NMS-603 PNP Connector M12 4-pin Light-on/IO-Link Dark-on 620 600 190 LRR-M18PA-NMS-60D PNP Connector M12 4-pin Dark-on/IO-Link Stability alarm 620 600 191 LRR-M18PA-NMS-302 NPN Connector M12 4-pin Dark-on 620 600 192 LRR-M18PA-NMS-101 NPN Connector M12 4-pin Light-on Dark-on 620 600 193 LRR-M18PA-NMS-10B NPN Connector M12 4-pin

Note: additional suffix can appear to indicate a revision version or a special version.

Dark-on/IO-Link -

Dark-on Stability alarm

Operators of the products we supply are responsible for compliance with measures for the protection of persons. The use of our equipment in applications where the safety of persons might be at risk is only authorized if the operator observes and implements separate, appropriate and necessary measures for the protection of persons and machines. Terms of delivery and rights to change design reserved.

CONTRINEX AG Industrial Electronics

route du Pâqui 5 - P.O. Box - CH 1720 Corminboeuf - Switzerland - Tel: +41 26 460 46 46 - Fax: +41 26 460 46 40 - Internet: www.contrinex.com - E-mail: [email protected]

LRR-M18PA-NM_Rev 0_21.12.16_PYD

Page 3

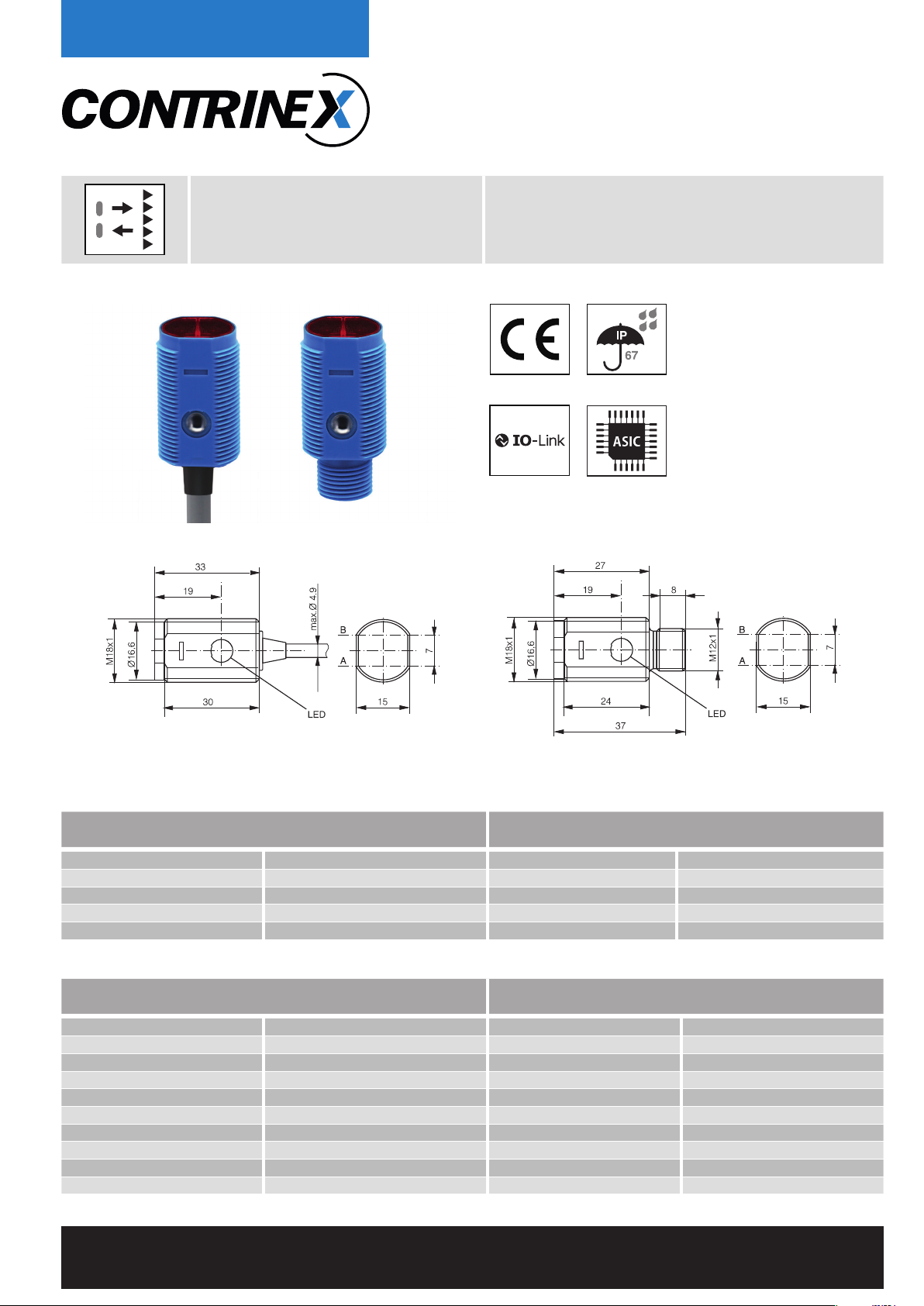

DÉTECTEUR PHOTOÉLECTRIQUE

RÉFLEXION SUR RÉFLECTEUR

LRR-M18PA-NM

7’000 mm

ü Boîtier court M18 üIO-Link ü Réglage de la sensibilité

via IO-Link

ü Filtre polariseur üDomaine calibré üImmunité aux interfé-

rences mutuelles

A: axe de l’émetteur B: axe du récepteur A: axe de l’émetteur B: axe du récepteur

DONNÉES OPTIQUES INTERFACE

Domaine de détection typ. max. 20...7’000 mm Domaine de fonctionnement 30...5’500 mm Source lumineuse LED, rouge 630 nm Indicateur LED, jaune Etat de détection Taille tache lumineuse (distance) Ø 21 mm (1 m)/Ø 110 mm (6 m) IO-Link Filtre polarisateur

Réflecteur de référence LXR-0000-084

DONNÉES ÉLECTRIQUES DONNÉES MÉCANIQUES

Tension d’alimentation (Ub) 10...30 VDC Indice de protection IP67

Ondulation résiduelle ≤ 10 Vpp Temp. ambiante d’utilisation -25...+65°C

Courant de sortie ≤ 200 mA Chocs et vibrations IEC 60947-5-2 Tension de sortie haut/bas (PNP) ≤ (Ub-2.0 V)/ approx. 0 V Poids (version connecteur) 6 g Tension de sortie haut/bas (NPN) Approx. Ub/ ≤ 2.0 V Poids (version câble) 71 g Consommation (hors charge) ≤ 15 mA Matériau du boîtier ABS Temps de réponse ≤ 340 ms (normal)/≤ 1 ms/≤ 115 ms Matériau de la fenêtre PMMA Fréquence de commutation ≤ 1.5 kHz (normal)/≤ 500 Hz/≤ 4.5 kHz Câble de raccordement PVC, 2 m, 3 fils ou 4 fils Protection contre les courts-circuits Protection contre les inversions

Par défaut, mode “Normal”. Modes “Fine” et “Fast” sélectionnables via IO-Link.

ü ü

Réglage sensibilité 2’500...7’000 mm, IO-Link Indicateur LED, vert Réserve de fontionnement

Type de connecteur M12 4 pins

CONTRINEX AG Industrial Electronics

route du Pâqui 5 - P.O. Box - CH 1720 Corminboeuf - Switzerland - Tel: +41 26 460 46 46 - Fax: +41 26 460 46 40 - Internet: www.contrinex.com - E-mail: [email protected]

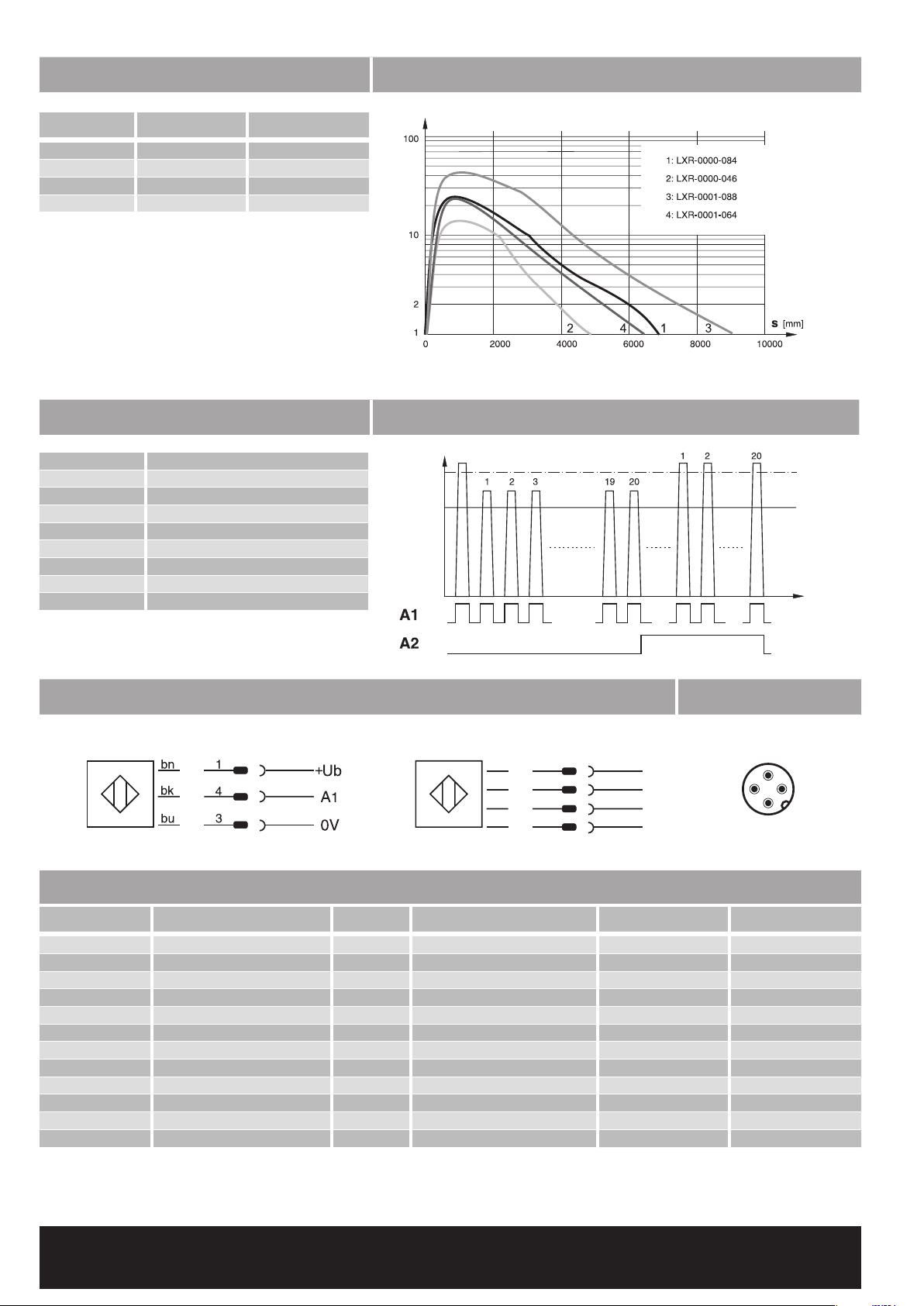

Page 4

DOMAINE DE DÉTECTION RÉSERVE DE FONCTIONNEMENT

Cible

Domaine de fonctionnement

Domaine de détection typ. max.

LXR-0000-084 30...5’500 mm 20...7’000 mm LXR-0000-046 30...4’000 mm120...4’900 mm LXR-0001-088 30...7’300 mm120...9’200 mm LXR-0001-064 30...5’200 mm120...6’500 mm

Valeur indicative

FONCTIONNALITÉS IO-LINK SORTIE ALARME DE STABILITÉ (A2)

Version IO-Link 1.0 Mode SIO Disponible Process data Etat de détection et alarme stabilité Baudrate COM2 (38.4 kBaud) Fonctions spéciales Configuration sortie, temporisation

sortie, sensibilité, mode du capteur, compteur de détections, flags d’erreur, température max. et actuelle du capteur

Les spécifications IO-Link et les fichiers IODD peuvent être téléchargés depuis www.contrinex.com (onglet Télécharger)

SCHÉMA DE RACCORDEMENT ATTRIBUTION DES PINS

bn 1

wh 2

bu 3

M12

TYPES DISPONIBLES

Numéro d’article Désignation Polarité Raccordement Sortie (A1) Sortie (A2)

620 600 182 LRR-M18PA-NMK-404 PNP PVC, 2 m, 3 fils 620 600 183 LRR-M18PA-NMK-603 PNP PVC, 2 m, 4 fils En réception/IO-Link Sans réception 620 600 184 LRR-M18PA-NMK-60D PNP PVC, 2 m, 4 fils Sans réception/IO-Link Alarme de stabilité 620 600 185 LRR-M18PA-NMK-302 NPN PVC, 2 m, 3 fils Sans réception 620 600 186 LRR-M18PA-NMK-101 NPN PVC, 2 m, 4 fils En réception Sans réception 620 600 187 LRR-M18PA-NMK-10B NPN PVC, 2 m, 4 fils Sans réception Alarme de stabilité 620 600 188 LRR-M18PA-NMS-404 PNP Connecteur M12 4 pins Sans réception/IO-Link 620 600 189 LRR-M18PA-NMS-603 PNP Connecteur M12 4 pins En réception/IO-Link Sans réception 620 600 190 LRR-M18PA-NMS-60D PNP Connecteur M12 4 pins Sans réception/IO-Link Alarme de stabilité 620 600 191 LRR-M18PA-NMS-302 NPN Connecteur M12 4 pins Sans réception 620 600 192 LRR-M18PA-NMS-101 NPN Connecteur M12 4 pins En réception Sans réception 620 600 193 LRR-M18PA-NMS-10B NPN Connecteur M12 4 pins

Remarque: la présence d’un suffixe supplémentaire indique une version révisée ou une version spéciale.

Sans réception/IO-Link -

Sans réception Alarme de stabilité

Les exploitants des produits que nous fournissons sont tenus d’assurer des mesures adéquates de protection des personnes. L’utilisation de nos appareils dans des applications comportant un risque possible pour la sécurité des personnes n’est admissible que si l’exploitant observe et met en œuvre des mesures séparées, appropriées et nécessaires pour la protection des personnes et des machines. Sous réserve de modifications et de possibilités de livraison.

CONTRINEX AG Industrial Electronics

route du Pâqui 5 - P.O. Box - CH 1720 Corminboeuf - Switzerland - Tel: +41 26 460 46 46 - Fax: +41 26 460 46 40 - Internet: www.contrinex.com - E-mail: [email protected]

LRR-M18PA-NM_Rev 0_21.12.16_PYD

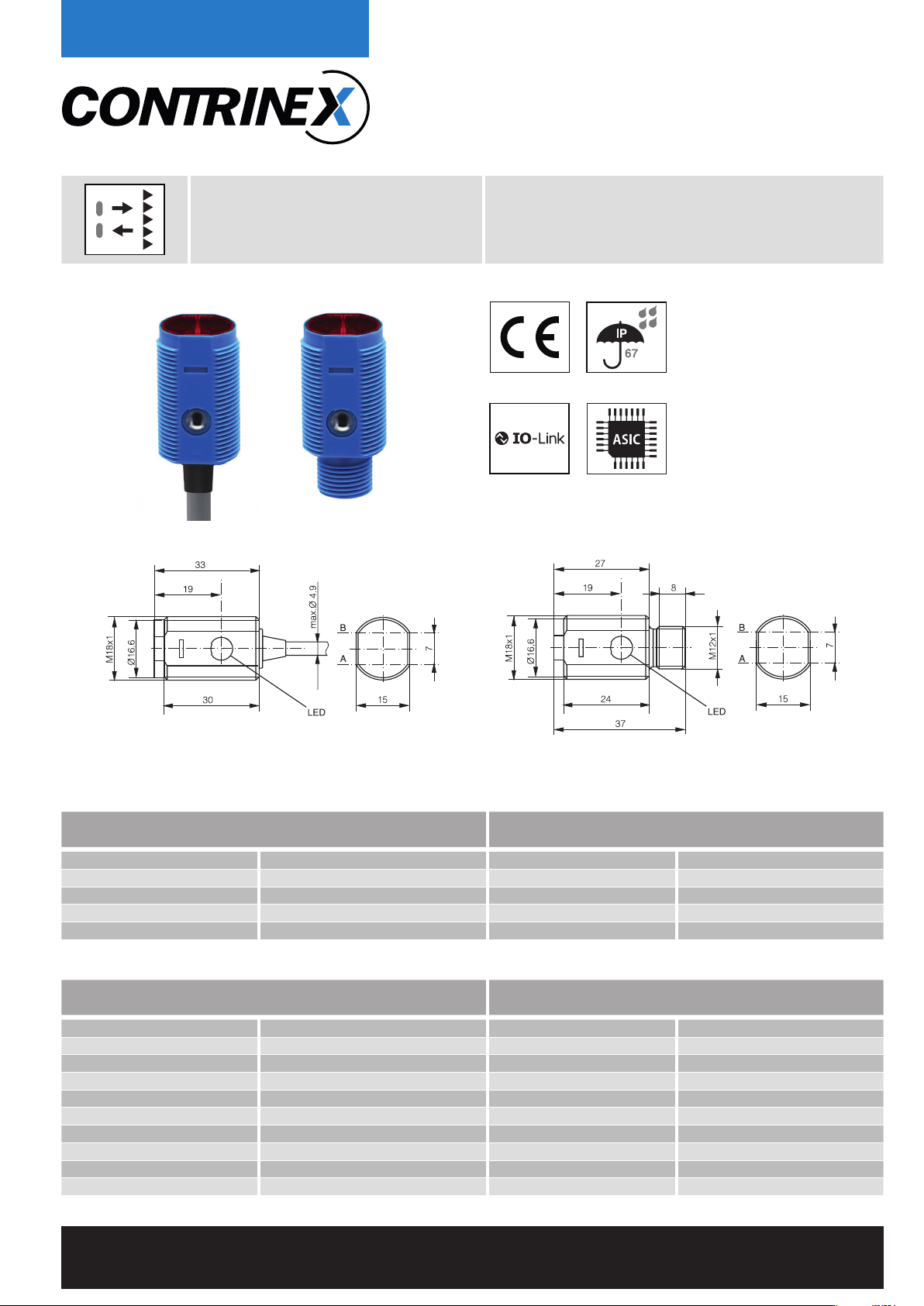

Page 5

PHOTOELEKTRISCHER SENSOR

REFLEXIONS-LICHTSCHRANKE

LRR-M18PA-NM

7’000 mm

ü Kurzes M18 Gehäuse üIO-Link ü Empfindlichkeitseinstel-

lung via IO-Link

ü Polfilter üKalibrierter Bereich üImmunität zu gegenseit-

igen Beeinflussungen

A: Senderachse B: Empfängerachse A: Senderachse B: Empfängerachse

OPTISCHE DATEN INTERFACE

Erfassungsbereich typ. max. 20...7’000 mm Arbeitsbereich 30...5’500 mm Lichtquelle LED, rot 630 nm Anzeige-LED, gelb Erfassungsstatus Lichtfleckgrösse (Entfernung) Ø 21 mm (1 m)/Ø 110 mm (6 m) IO-Link Polfilter

Referenzreflektor LXR-0000-084

ELEKTRISCHE DATEN MECHANISCHE DATEN

Versorgungsspannung (Ub) 10...30 VDC Schutzart IP67

Restwelligkeit ≤ 10 Vpp Umgebungstemperatur Betrieb -25...+65°C

Ausgangsstrom ≤ 200 mA Schocks und Vibrationen IEC 60947-5-2 Ausgangsspannung high/low (PNP) ≤ (Ub-2.0 V)/ ca. 0 V Gewicht (Steckerversion) 6 g Ausgangsspannung high/low (NPN) ca. Ub/ ≤ 2.0 V Gewicht (Kabelversion) 71 g Stromaufnahme (ohne Last) ≤ 15 mA Gehäusematerial ABS Ansprechzeit ≤ 340 ms (normal)/≤ 1 ms/≤ 115 ms Fenstermaterial PMMA Schaltfrequenz ≤ 1.5 kHz (normal)/≤ 500 Hz/≤ 4.5 kHz Anschlusskabel PVC, 2 m, 3- oder 4-adrig Kurzschlussschutz Verpolungsschutz

Standardmässig im “Normal”-Modus. “Fine”- und “Fast”-Modus wählbar über IO-Link.

ü ü

Empfindlichkeitseinstellung 2’500...7’000 mm, IO-Link Anzeige-LED, grün Funktionsreserve

Anschlussstecker M12 4-Pin

CONTRINEX AG Industrial Electronics

route du Pâqui 5 - P.O. Box - CH 1720 Corminboeuf - Switzerland - Tel: +41 26 460 46 46 - Fax: +41 26 460 46 40 - Internet: www.contrinex.com - E-mail: [email protected]

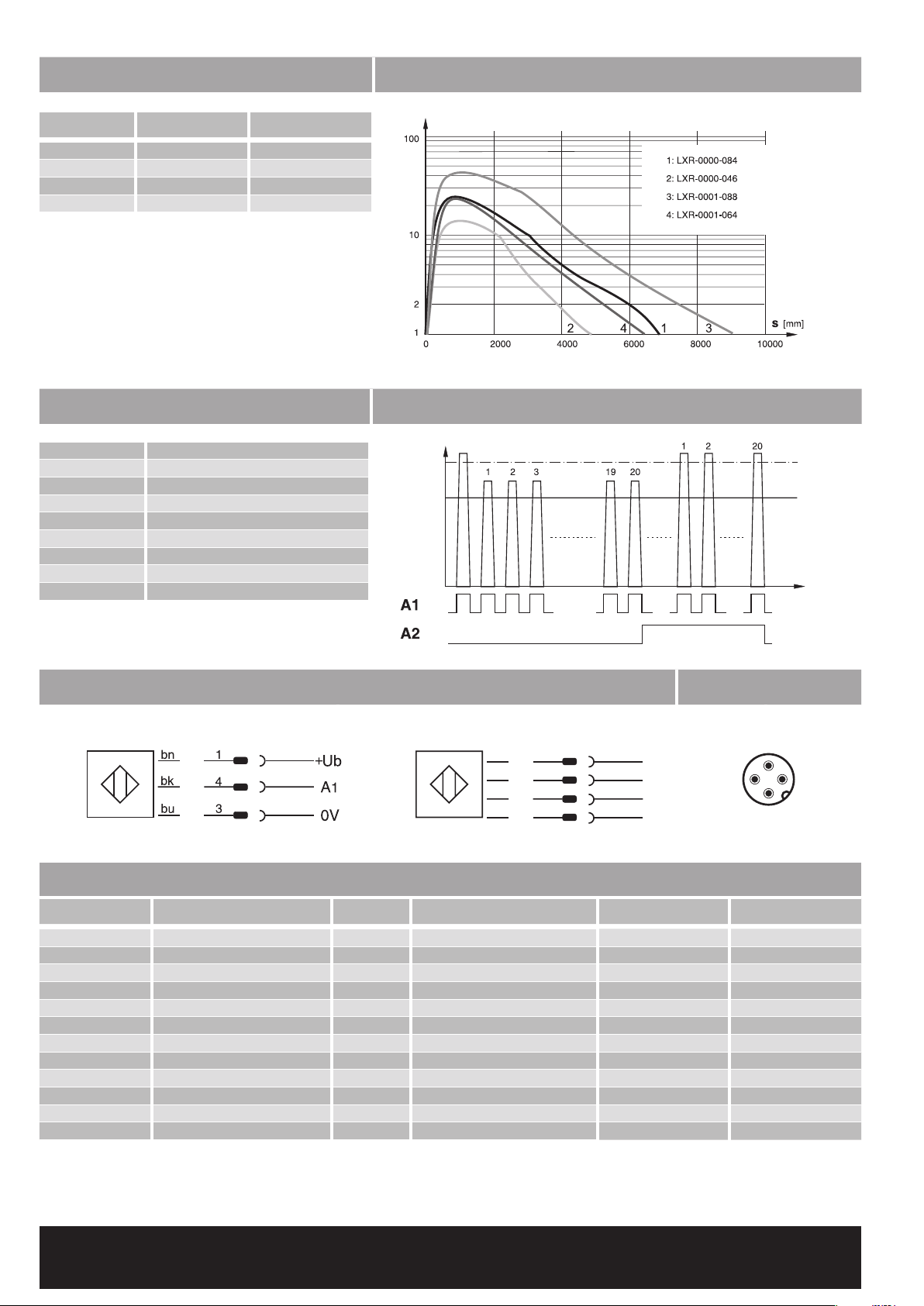

Page 6

ERFASSUNGSBEREICH FUNKTIONSRESERVE

Zielobjekt Arbeitsbereich

Erfassungsbereich typ. max.

LXR-0000-084 30...5’500 mm 20...7’000 mm LXR-0000-046 30...4’000 mm LXR-0001-088 30...7’300 mm LXR-0001-064 30...5’200 mm

Richtwert

20...4’900 mm

20...9’200 mm

20...6’500 mm

IO-LINK-FUNKTIONALITÄTEN AUSGANG STABILITÄTSALARM (A2)

IO-Link-Version 1.0 SIO-Modus Unterstützt Prozessdaten Erfassungsstatus u. Stabilitätsalarm Baudrate COM2 (38.4 kBaud) Sonderfunktionen Ausgang Konfiguration, Schaltverzöge-

rung, Empfindlichkeit, Sensormodus, Erfassungscounter, Event-Flags, maximale u. aktuelle Sensortemperatur

IO-Link-Spezifikationen und IODD-Dateien werden von www. contrinex.com heruntergeladen (Register Download)

ANSCHLUSSSCHEMA STECKERBELEGUNG

bn 1

wh 2

bu 3

M12

VERFÜGBARE TYPEN

Artikelnummer Bezeichnung Schaltung Anschluss Ausgang (A1) Ausgang (A2)

620 600 182 LRR-M18PA-NMK-404 PNP PVC, 2 m, 3-adrig 620 600 183 LRR-M18PA-NMK-603 PNP PVC, 2 m, 4-adrig Hellschaltend/IO-Link Dunkelschaltend 620 600 184 LRR-M18PA-NMK-60D PNP PVC, 2 m, 4-adrig Dunkelschalt./IO-Link Stabilitätsalarm 620 600 185 LRR-M18PA-NMK-302 NPN PVC, 2 m, 3-adrig Dunkelschaltend 620 600 186 LRR-M18PA-NMK-101 NPN PVC, 2 m, 4-adrig Hellschaltend Dunkelschaltend 620 600 187 LRR-M18PA-NMK-10B NPN PVC, 2 m, 4-adrig Dunkelschaltend Stabilitätsalarm 620 600 188 LRR-M18PA-NMS-404 PNP Stecker M12 4-Pin Dunkelschalt./IO-Link 620 600 189 LRR-M18PA-NMS-603 PNP Stecker M12 4-Pin Hellschaltend/IO-Link Dunkelschaltend 620 600 190 LRR-M18PA-NMS-60D PNP Stecker M12 4-Pin Dunkelschalt./IO-Link Stabilitätsalarm 620 600 191 LRR-M18PA-NMS-302 NPN Stecker M12 4-Pin Dunkelschaltend 620 600 192 LRR-M18PA-NMS-101 NPN Stecker M12 4-Pin Hellschaltend Dunkelschaltend 620 600 193 LRR-M18PA-NMS-10B NPN Stecker M12 4-Pin

Hinweis: Im Fall einer überarbeiteten Version oder Sonderausführung kann die Bezeichnung auch durch eine Endung ergänzt werden.

Dunkelschalt./IO-Link -

Dunkelschaltend Stabilitätsalarm

Die Einhaltung der Personenschutzmaßnahmen obliegt dem Betreiber der von uns gelieferten Produkte. Der Einsatz unserer Geräte in Anwendungen, bei welchen die Sicherheit von Personen gefährdet sein könnte, ist nur dann zulässig, wenn der Betreiber gesonderte geeignete und notwendige Maßnahmen für die Personen- und Maschinensicherheit einhält und vornimmt. Änderungen und Liefermöglichkeiten vorbehalten.

CONTRINEX AG Industrial Electronics

route du Pâqui 5 - P.O. Box - CH 1720 Corminboeuf - Switzerland - Tel: +41 26 460 46 46 - Fax: +41 26 460 46 40 - Internet: www.contrinex.com - E-mail: [email protected]

LRR-M18PA-NM_Rev 0_21.12.16_PYD
