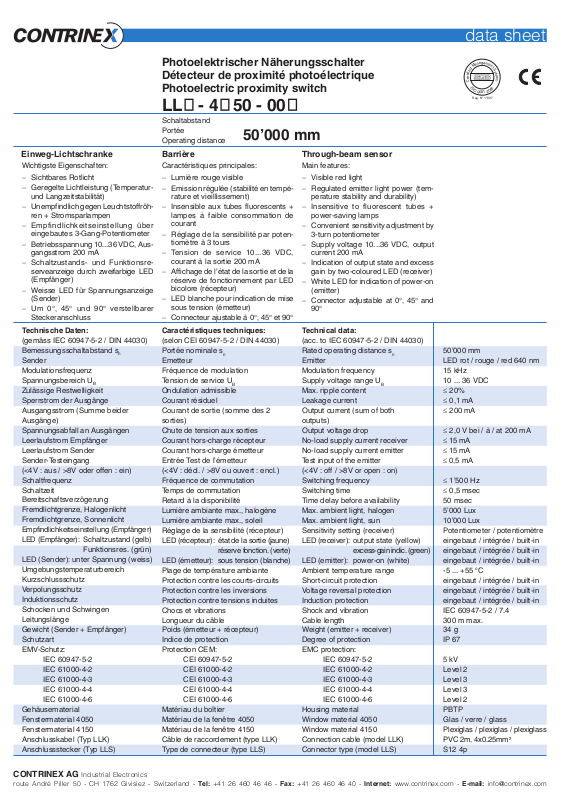

Page 1

Reg. N° 11397

data sheet

Photoelektrischer Näherungsschalter Détecteur de proximité photoélectrique Photoelectric proximity switch

LL - 4 50 - 00

Schaltabstand Portée Operating distance

Einweg-Lichtschranke

Wichtigste Eigenschaften:

− Sichtbares Rotlicht

− Geregelte Lichtleistung (Temperatur-

und Langzeitstabilität)

− Unempfindlich gegen Leuchtstoffröhren + Stromsparlampen

− Empfindlichkeitseinstellung über eingebautes 3-Gang-Potentiometer

− Betriebsspannung 10...36 VDC, Ausgangsstrom 200 mA

− Schaltzustands- und Funk tions reserve anzeige durch zweifarbige LED (Empfänger)

− Weisse LED für Spannungsanzeige (Sender)

− Um 0°, 45° und 90° verstellbarer Steckeran schluss

Technische Daten: (gemäss IEC 60947-5-2 / DIN 44030) Bemessungsschaltabstand sn Sender Modulationsfrequenz Spannungsbereich UB Zulässige Restwelligkeit Sperrstrom der Ausgänge Ausgangsstrom (Summe beider Ausgänge) Spannungsabfall an Ausgängen Leerlaufstrom Empfänger Leerlaufstrom Sender Sender-Testeingang (<4V : aus / >8V oder offen : ein) Schaltfrequenz Schaltzeit Bereitschaftsverzögerung Fremdlichtgrenze, Halogenlicht Fremdlichtgrenze, Sonnenlicht Empfindlichkeitseinstellung (Empfänger) LED (Empfänger): Schaltzustand (gelb) Funktionsres. (grün) LED (Sender): unter Spannung (weiss) Umgebungstemperaturbereich Kurzschlussschutz Verpolungsschutz Induktionsschutz Schocken und Schwingen Leitungslänge Gewicht (Sender + Empfänger) Schutzart EMV-Schutz: IEC 60947-5-2 IEC 61000-4-2 IEC 61000-4-3 IEC 61000-4-4 IEC 61000-4-6 Gehäusematerial Fenstermaterial 4050 Fenstermaterial 4150 Anschlusskabel (Typ LLK) Anschlussstecker (Typ LLS)

CONTRINEX AG Industrial Electronics

route André Piller 50 - CH 1762 Givisiez - Switzerland - Tel: +41 26 460 46 46 - Fax: +41 26 460 46 40 - Internet: www.contrinex.com - E-mail: [email protected]

Barrière

Caractéristiques principales:

− Lumière rouge visible

− Emission régulée (stabilité en tempé-

rature et vieillissement)

− Insensible aux tubes fluorescents + lampes à faible consommation de courant

− Réglage de la sensibilité par poten- tiomètre à 3 tours

− Tension de service 10...36 VDC, courant à la sortie 200 mA

− Affichage de l'état de la sortie et de la réserve de fonctionnement par LED bicolore (récepteur)

− LED blanche pour indication de mise sous tension (émetteur)

− Connecteur ajustable à 0°, 45° et 90°

Caractéristiques techniques: (selon CEI 60947-5-2 / DIN 44030) Portée nominale sn Emetteur Fréquence de modulation Tension de service UB Ondulation admissible Courant résiduel Courant de sortie (somme des 2 sorties) Chute de tension aux sorties Courant hors-charge récepteur Courant hors-charge émetteur Entrée Test de l'émetteur (<4V : décl. / >8V ou ouvert : encl.) Fréquence de commutation Temps de commutation Retard à la disponibilité Lumière ambiante max., halogène Lumière ambiante max., soleil Réglage de la sensibilité (récepteur) LED (récepteur): état de la sortie (jaune) réserve fonction. (verte) LED (émetteur): sous tension (blanche) Plage de température ambiante Protection contre les courts-circuits Protection contre les inversions Protection contre tensions induites Chocs et vibrations Longueur du câble Poids (émetteur + récepteur) Indice de protection Protection CEM: CEI 60947-5-2 CEI 61000-4-2 CEI 61000-4-3 CEI 61000-4-4 CEI 61000-4-6 Matériau du boîtier Matériau de la fenêtre 4050 Matériau de la fenêtre 4150 Câble de raccordement (type LLK) Type de connecteur (type LLS)

50'000 mm

Through-beam sensor

Main features:

− Visible red light

− Regulated emitter light power (tem-

perature stability and durability)

− Insensitive to fluorescent tubes + power-saving lamps

− Convenient sensitivity adjustment by 3-turn potentiometer

− Supply voltage 10...36 VDC, output current 200 mA

− Indication of output state and excess gain by two-coloured LED (receiver)

− White LED for indication of power-on (emitter)

− Connector adjustable at 0°, 45° and 90°

Technical data: (acc. to IEC 60947-5-2 / DIN 44030) Rated operating distance sn Emitter Modulation frequency Supply voltage range UB Max. ripple content Leakage current Output current (sum of both outputs) Output voltage drop No-load supply current receiver No-load supply current emitter Test input of the emitter (<4V : off / >8V or open : on) Switching frequency Switching time Time delay before availability Max. ambient light, halogen Max. ambient light, sun Sensitivity setting (receiver) LED (receiver): output state (yellow) excess-gain indic. (green) LED (emitter): power-on (white) Ambient temperature range Short-circuit protection Voltage reversal protection Induction protection Shock and vibration Cable length Weight (emitter + receiver) Degree of protection EMC protection: IEC 60947-5-2 IEC 61000-4-2 IEC 61000-4-3 IEC 61000-4-4 IEC 61000-4-6 Housing material Window material 4050 Window material 4150 Connection cable (model LLK) Connector type (model LLS)

50'000 mm LED rot / rouge / red 640 nm 15 kHz 10 ... 36 VDC

≤ 20% ≤ 0,1 mA ≤ 200 mA

≤ 2,0 V bei / à / at 200 mA ≤ 15 mA ≤ 15 mA ≤ 0,5 mA

≤ 1’500 Hz ≤ 0,5 msec

50 msec 5'000 Lux 10’000 Lux Potentiometer / potentiomètre eingebaut / intégrée / built-in eingebaut / intégrée / built-in eingebaut / intégrée / built-in

-5 ... +55 oC eingebaut / intégrée / built-in eingebaut / intégrée / built-in eingebaut / intégrée / built-in IEC 60947-5-2 / 7.4 300 m max. 34 g IP 67

5 kV Level 2 Level 3 Level 3 Level 2 PBTP Glas / verre / glass Plexiglas / plexiglas / plexiglass PVC 2m, 4x0.25mm2 S12 4p

Page 2

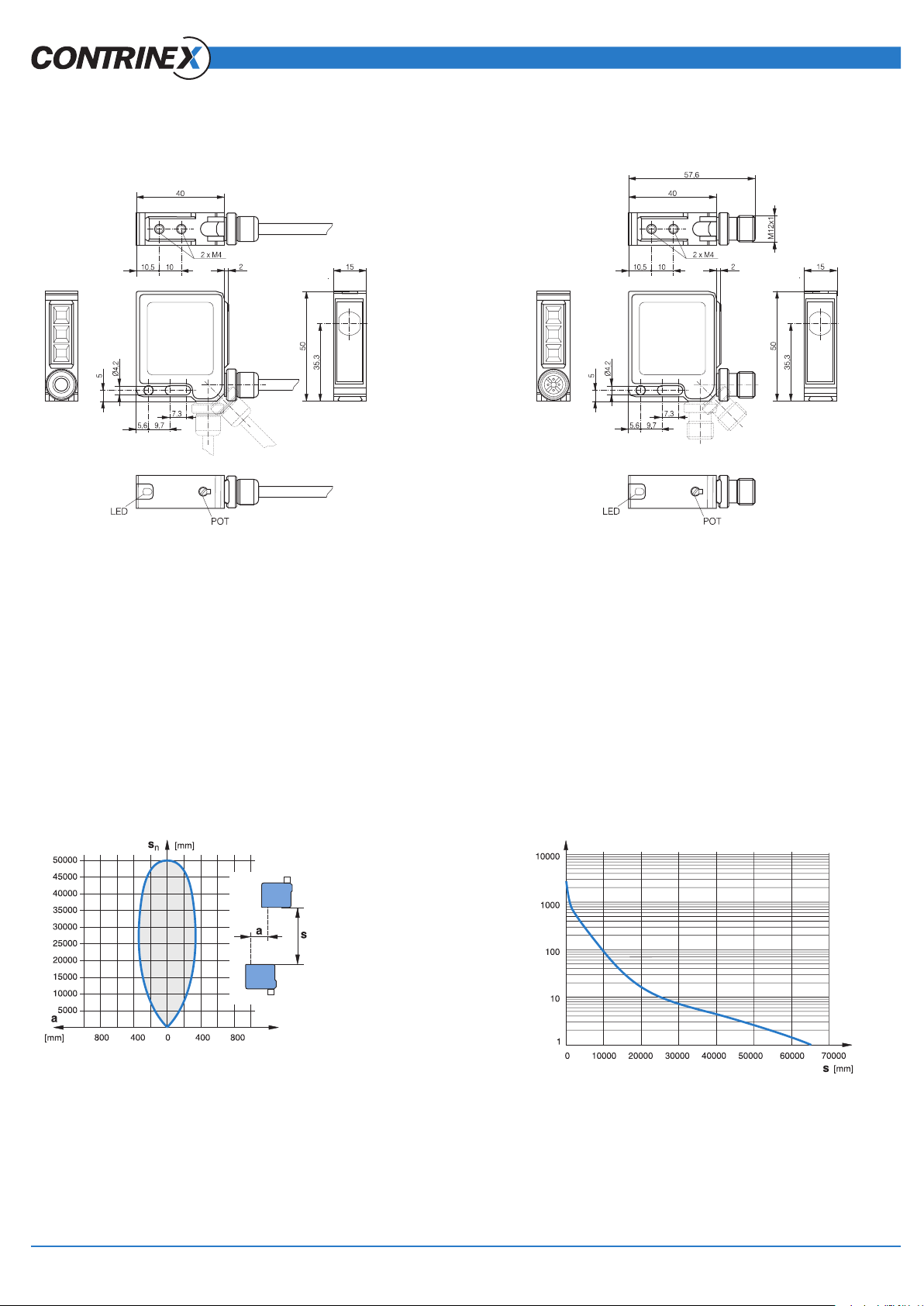

Abmessungen / Dimensions / Dimensions:

Diese Zeichnungen lassen sich aus dem Internet (www.contrinex.com) herunterladen. Ces dessins peuvent être téléchargés depuis Internet (www.contrinex.com). These drawings can be downloaded from the Internet (www.contrinex.com).

data sheet

*nur Empfänger / récepteur uniquement / receiver only

LLK-4#50-00#

Ansprechkurve* / Courbe de réponse* / Response diagram*:

LLS-4#50-00#

Funktionsreserve* / Réserve de fonctionnement* / Excess gain*

*typische Werte / valeurs typiques / typical values

CONTRINEX AG Industrial Electronics

route André Piller 50 - CH 1762 Givisiez - Switzerland - Tel: +41 26 460 46 46 - Fax: +41 26 460 46 40 - Internet: www.contrinex.com - E-mail: [email protected]

Page 3

data sheet

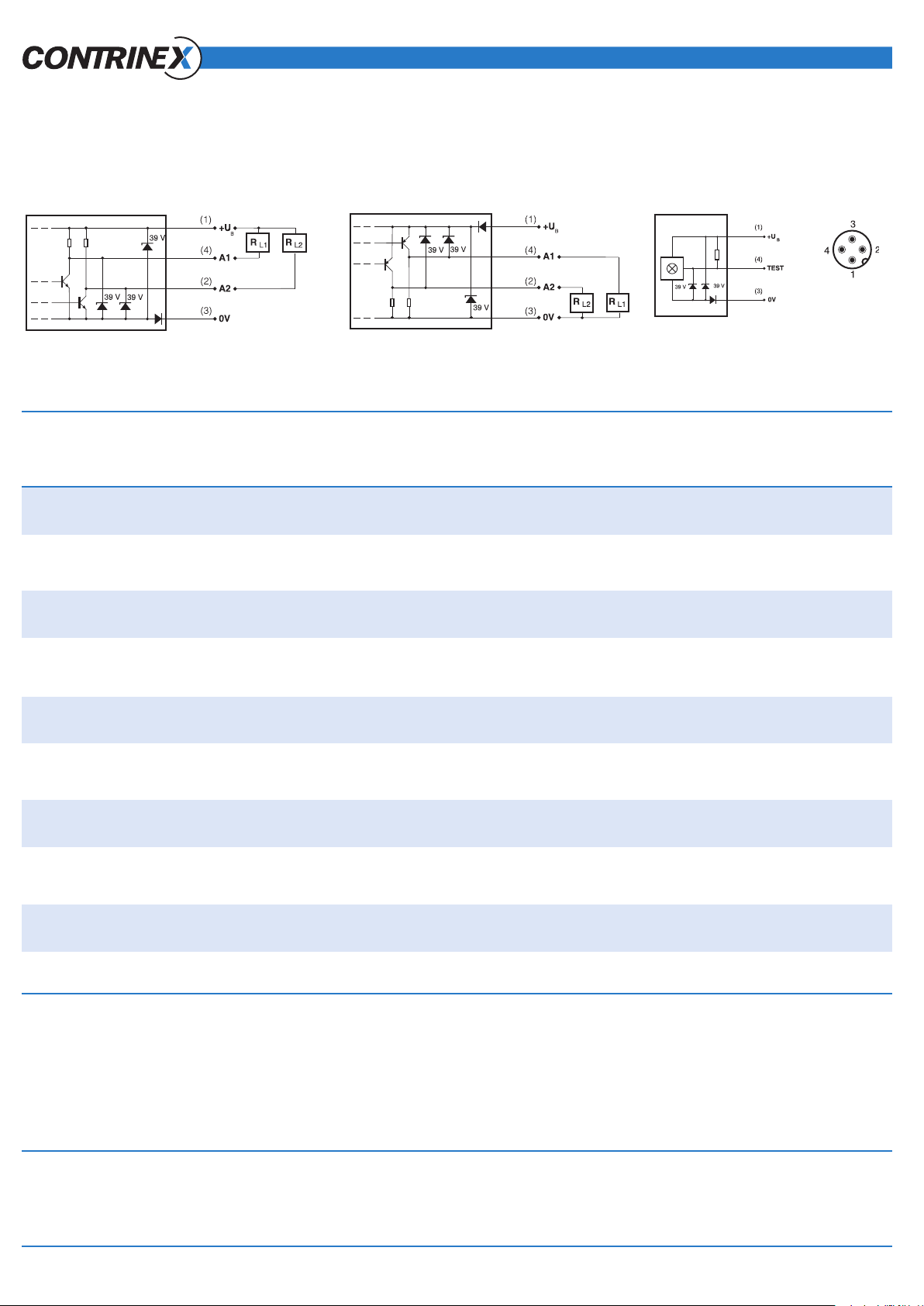

Anschlussschemen / Schémas de raccordement / Wiring diagrams Steckerbelegung (Sicht auf Gerät) Attribution des pins (vue sur appareil) Pin assignment (view onto device)

NPN

braun brun brown

schwarz noir black

weiss blanc white

blau bleu blue

A1 hellschaltend commutation en réception light-ON

Last charge load

A2 dunkelschaltend (-001, -003) / Funktionsreserve (-002, -004) commutation sans réception (-001, -003) / réserve de fonctionnement (-002, -004) dark-ON (-001, -003) / excess gain (-002, -004)

PNP

braun brun brown

schwarz noir black

weiss blanc white

blau bleu blue

Last charge load

braun brun brown

schwarz noir black

blau bleu blue

Sender/émetteur/emitter

S12 4p

Typenspektrum / Types disponibles / Available types:

Artikelnummer Typenbezeichnung Schaltung Anschluss Ausgänge Numéro d'article Désignation Polarité Raccordement Sorties Part number Part reference Polarity Connection Outputs

620 000 537 LLK-4050-001 NPN Kabel / câble / cable antivalent / inverseur / changeover 620 000 538 LLK-4050-002 NPN Kabel / câble / cable hellschaltend + Funktionsreserve / commutation en réception + réserve de fonctionnement / light-ON + excess gain

620 000 539 LLK-4050-003 PNP Kabel / câble / cable antivalent / inverseur / changeover 620 000 540 LLK-4050-004 PNP Kabel / câble / cable hellschaltend + Funktionsreserve / commutation en réception + réserve de fonctionnement / light-ON + excess gain

620 000 533 LLS-4050-001 NPN Stecker / connecteur / connector antivalent / inverseur / changeover 620 000 534 LLS-4050-002 NPN Stecker / connecteur / connector hellschaltend + Funktionsreserve / commutation en réception + réserve de fonctionnement / light-ON + excess gain 620 000 535 LLS-4050-003 PNP Stecker / connecteur / connector antivalent / inverseur / changeover 620 000 536 LLS-4050-004 PNP Stecker / connecteur / connector hellschaltend + Funktionsreserve / commutation en réception + réserve de fonctionnement / light-ON + excess gain

620 000 542 LLK-4050-000 Kabel / câble / cable Sender / émetteur / emitter 620 000 541 LLS-4050-000 Stecker / connecteur / connector Sender / émetteur / emitter

620 000 600 LLK-4150-001 NPN Kabel / câble / cable antivalent / inverseur / changeover 620 000 601 LLK-4150-002 NPN Kabel / câble / cable hellschaltend + Funktionsreserve / commutation en réception + réserve de fonctionnement / light-ON + excess gain

620 000 602 LLK-4150-003 PNP Kabel / câble / cable antivalent / inverseur / changeover 620 000 603 LLK-4150-004 PNP Kabel / câble / cable hellschaltend + Funktionsreserve / commutation en réception + réserve de fonctionnement / light-ON + excess gain 620 000 604 LLS-4150-001 NPN Stecker / connecteur / connector antivalent / inverseur / changeover 620 000 605 LLS-4150-002 NPN Stecker / connecteur / connector hellschaltend + Funktionsreserve / commutation en réception + réserve de fonctionnement / light-ON + excess gain

620 000 606 LLS-4150-003 PNP Stecker / connecteur / connector antivalent / inverseur / changeover 620 000 651 LLS-4150-004 PNP Stecker / connecteur / connector hellschaltend + Funktionsreserve / commutation en réception + réserve de fonctionnement / light-ON + excess gain 620 000 652 LLK-4150-000 Kabel / câble / cable Sender / émetteur / emitter 620 000 653 LLS-4150-000 Stecker / connecteur / connector Sender / émetteur / emitter

Der Einsatz dieser Geräte in Anwendungen, wo die Sicherheit von Personen von deren Funktion abhängt, ist unzulässig. Änderungen und Lie fer möglichkeiten vorbehalten. Ces détecteurs ne peuvent être utilisés dans des applications où la protection ou la sécurité de personnes est concernée. Sous réserve de modifications et de possibilités de livraison. These proximity switches must not be used in applications where the safety of people is dependent on their functioning. Terms of delivery and rights to change design reserved.

4#50LLK_LLS.indd / page 2-4 / rev. 2 / 31.05.11 / MDM - GS
