CONTRINEX LLR C23PA NMK404 Datasheet

Download

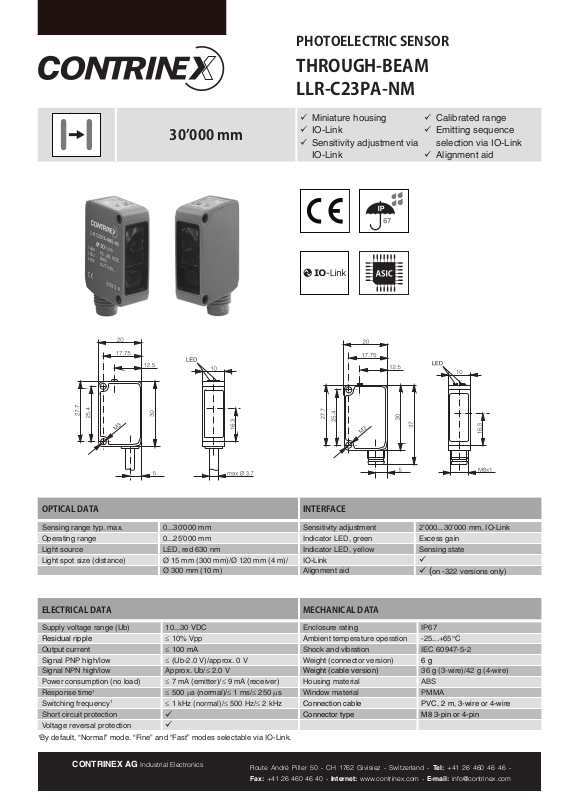

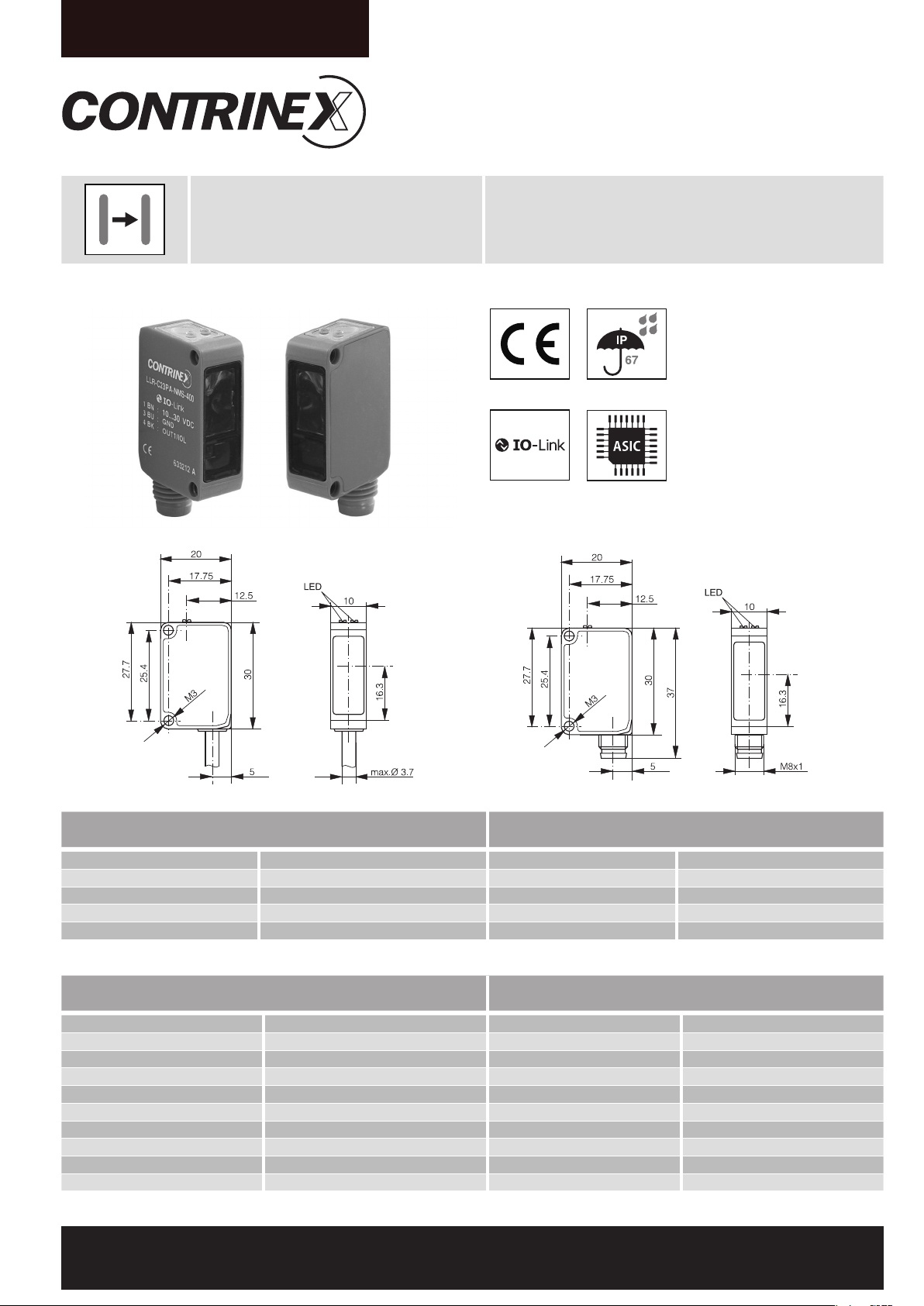

Page 1

PHOTOELECTRIC SENSOR

THROUGH-BEAM

LLR-C23PA-NM

30’000 mm

ü Miniature housing ü IO-Link ü Sensitivity adjustment via

IO-Link

ü Calibrated range ü Emitting sequence

selection via IO-Link

ü Alignment aid

OPTICAL DATA INTERFACE

Sensing range typ. max. 0...30’000 mm Sensitivity adjustment 2’000...30’000 mm, IO-Link Operating range 0...25’000 mm Indicator LED, green Excess gain Light source LED, red 630 nm Indicator LED, yellow Sensing state Light spot size (distance) Ø 15 mm (300 mm)/Ø 120 mm (4 m)/ IO-Link

Ø 300 mm (10 m) Alignment aid

ELECTRICAL DATA MECHANICAL DATA

Supply voltage range (Ub) 10...30 VDC Enclosure rating IP67

Residual ripple ≤ 10% Vpp Ambient temperature operation -25...+65°C

Output current ≤ 100 mA Shock and vibration IEC 60947-5-2 Signal PNP high/low ≤ (Ub-2.0 V)/approx. 0 V Weight (connector version) 6 g Signal NPN high/low Approx. Ub/≤ 2.0 V Weight (cable version) 36 g (3-wire)/42 g (4-wire) Power consumption (no load) ≤ 7 mA (emitter)/≤ 9 mA (receiver) Housing material ABS Response time1 ≤ 500 ms (normal)/≤ 1 ms/≤ 250 ms Window material PMMA Switching frequency1 ≤ 1 kHz (normal)/≤ 500 Hz/≤ 2 kHz Connection cable PVC, 2 m, 3-wire or 4-wire Short circuit protection Voltage reversal protection

By default, “Normal” mode. “Fine” and “Fast” modes selectable via IO-Link.

CONTRINEX AG Industrial Electronics

ü ü

Route André Piller 50 - CH 1762 Givisiez - Switzerland - Tel: +41 26 460 46 46 -

Fax: +41 26 460 46 40 - Internet: www.contrinex.com - E-mail: [email protected]

Connector type M8 3-pin or 4-pin

ü ü (on -322 versions only)

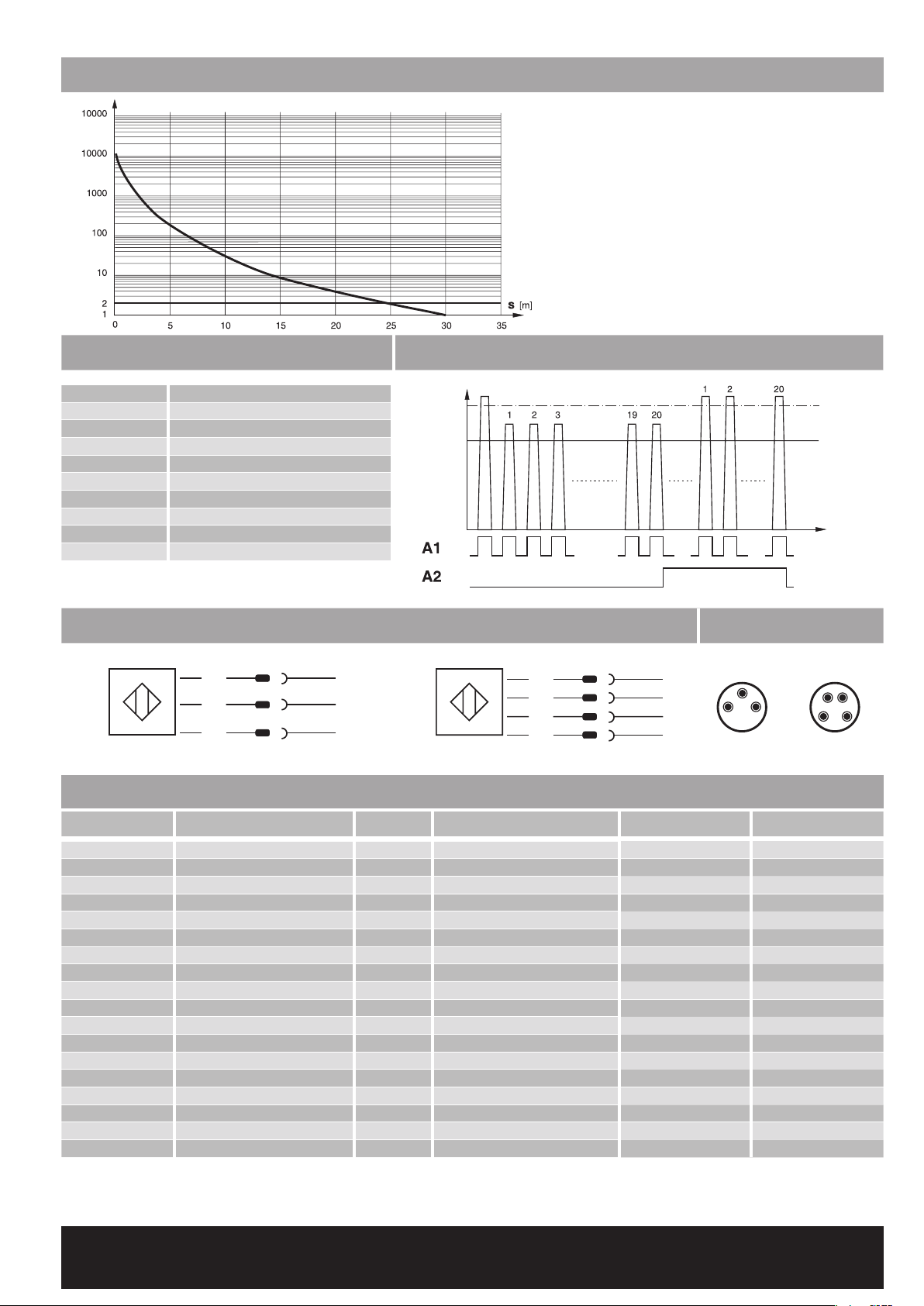

Page 2

EXCESS GAIN

IO-LINK FUNCTIONALITIES STABILITY ALARM OUTPUT (A2)

IO-Link version 1.0 SIO mode Supported Process data Detection state & stability alarm Baudrate COM2 (38.4 kBaud) Special functions Output configuration, output timing,

sensitivity, sequence choice, sensor mode, detection counter, event flags, maximum and actual sensor temperature

IO-Link specifications and IODD files may be downloaded from www.contrinex.com (Download section)

WIRING DIAGRAM PIN ASSIGNMENT

bn 1

wh 2

bu 3

AVAILABLE TYPES

Part number Part reference Polarity Connection Output (A1) Output (A2)

620 600 126 LLR-C23PA-NMK-400 Emitter PVC, 2 m, 3-wire 620 600 127 LLR-C23PA-NMS-400 Emitter Connector M8 3-pin 620 600 128 LLR-C23PA-NMK-404 PNP PVC, 2 m, 3-wire 620 600 129 LLR-C23PA-NMK-603 PNP PVC, 2 m, 4-wire 620 600 130 LLR-C23PA-NMK-60D PNP PVC, 2 m, 4-wire Dark-on/IO-Link Stability alarm 620 600 131 LLR-C23PA-NMK-302 NPN PVC, 2 m, 3-wire 620 600 132 LLR-C23PA-NMK-101 NPN PVC, 2 m, 4-wire 620 600 133 LLR-C23PA-NMK-10B NPN PVC, 2 m, 4-wire Dark-on Stability alarm 620 600 134 LLR-C23PA-NMS-404 PNP Connector M8 3-pin 620 600 135 LLR-C23PA-NMS-603 PNP Connector M8 4-pin 620 600 136 LLR-C23PA-NMS-60D PNP Connector M8 4-pin Dark-on/IO-Link Stability alarm 620 600 137 LLR-C23PA-NMS-302 NPN Connector M8 3-pin 620 600 138 LLR-C23PA-NMS-101 NPN Connector M8 4-pin 620 600 139 LLR-C23PA-NMS-10B NPN Connector M8 4-pin 620 600 140 LLR-C23PA-NMK-603-322 PNP PVC, 2 m, 4-wire 620 600 141 LLR-C23PA-NMK-101-322 NPN PVC, 2 m, 4-wire 620 600 142 LLR-C23PA-NMS-603-322 PNP Connector M8 4-pin 620 600 143 LLR-C23PA-NMS-101-322 NPN Connector M8 4-pin Light-on/IO-Link Dark-on

Note: additional suffix can appear to indicate a revision version or a special version.

These proximity switches must not be used in applications where the safety of people is dependent on their functioning. Terms of delivery and rights to change design reserved.

IO-Link IO-Link Dark-on/IO-Link Light-on/IO-Link Dark-on

Dark-on Light-on Dark-on

Dark-on/IO-Link Light-on/IO-Link Dark-on

Dark-on Light-on Dark-on Dark-on Stability alarm Light-on/IO-Link Dark-on Light-on/IO-Link Dark-on Light-on/IO-Link Dark-on

CONTRINEX AG Industrial Electronics

Route André Piller 50 - CH 1762 Givisiez - Switzerland - Tel: +41 26 460 46 46 -

Fax: +41 26 460 46 40 - Internet: www.contrinex.com - E-mail: [email protected]

LLR-C23PA-NM_Rev 1_27.05.15_PYD

Page 3

DÉTECTEUR PHOTOÉLECTRIQUE

BARRIÈRE

LLR-C23PA-NM

30’000 mm

ü Boîtier miniature ü IO-Link ü Réglage de la sensibilité

via IO-Link

ü Domaine calibré ü Choix de séquence

d’émission via IO-Link

ü Aide à l’alignement

DONNÉES OPTIQUES INTERFACE

Domaine de détection typ. max. 0...30’000 mm Réglage sensibilité 2’000...30’000 mm, IO-Link Domaine de fonctionnement 0...25’000 mm Indicateur LED, vert Réserve de fonctionnement Source lumineuse LED, rouge 630 nm Indicateur LED, jaune Etat de détection Taille tache lumineuse (distance) Ø 15 mm (300 mm)/Ø 120 mm (4 m)/ IO-Link

Ø 300 mm (10 m) Aide à l’alignment

DONNÉES ÉLECTRIQUES DONNÉES MÉCANIQUES

Tension d’alimentation (Ub) 10...30 VDC Indice de protection IP67

Ondulation résiduelle ≤ 10 Vpp Temp. ambiante d’utilisation -25...+65°C

Courant de sortie ≤ 100 mA Chocs et vibrations IEC 60947-5-2 Tension de sortie haut/bas (PNP) ≤ (Ub-2.0 V)/ approx. 0 V Poids (version connecteur) 6 g Tension de sortie haut/bas (NPN) Approx. Ub/ ≤ 2.0 V Poids (version câble) 36 g (3 fils)/42 g (4 fils) Consommation (hors charge) ≤ 7 mA (emitter)/≤ 9 mA (receiver) Matériau du boîtier ABS Temps de réponse ≤ 500 ms (normal)/≤ 1 ms/≤ 250 ms Matériau de la fenêtre PMMA Fréquence de commutation ≤ 1 kHz (normal)/≤ 500 Hz/≤ 2 kHz Câble de raccordement PVC, 2 m, 3 fils ou 4 fils Protection contre les courts-circuits Protection contre les inversions

Par défaut, mode “Normal”. Modes “Fine” et “Fast” sélectionnables via IO-Link.

CONTRINEX AG Industrial Electronics

ü ü

Route André Piller 50 - CH 1762 Givisiez - Switzerland - Tel: +41 26 460 46 46 -

Fax: +41 26 460 46 40 - Internet: www.contrinex.com - E-mail: [email protected]

Type de connecteur M8 3 pins ou 4 pins

ü ü (versions -322 seulement)

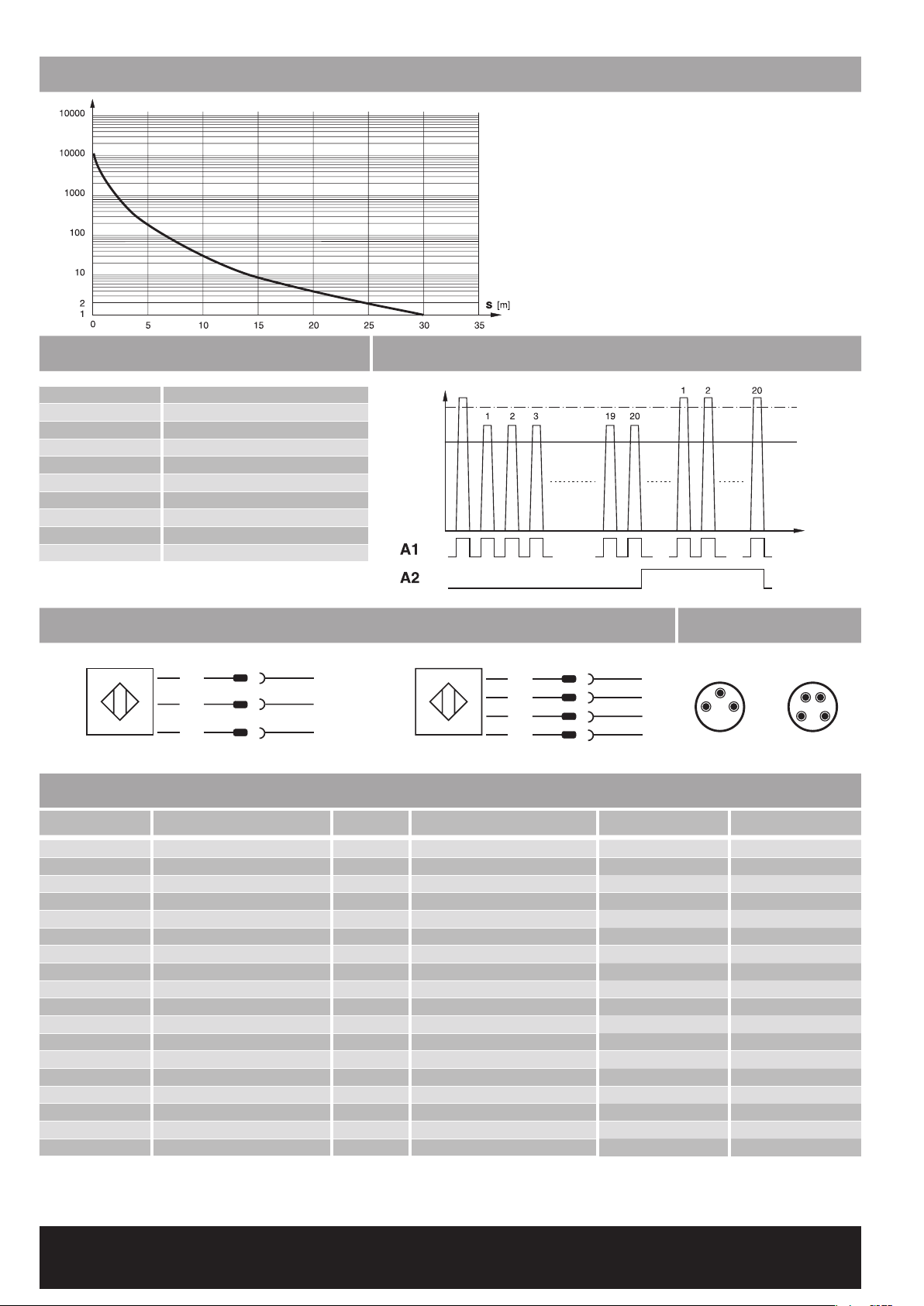

Page 4

RÉSERVE DE FONCTIONNEMENT

FONCTIONNALITÉS IO-LINK SORTIE ALARME DE STABILITÉ (A2)

Version IO-Link 1.0 Mode SIO Disponible Process data Etat de détection et alarme stabilité Baudrate COM2 (38.4 kBaud) Fonctions spéciales Configuration sortie, temporisation

sortie, sensibilité, mode du capteur, compteur de détections, flags d’erreur, température max. et actuelle du capteur

Les spécifications IO-Link et les fichiers IODD peuvent être téléchargés depuis www.contrinex.com (onglet Télécharger)

SCHÉMA DE RACCORDEMENT ATTRIBUTION DES PINS

bn 1

wh 2

bu 3

TYPES DISPONIBLES

Numéro d’article Désignation Polarité Raccordement Sortie (A1) Sortie (A2)

620 600 126 LLR-C23PA-NMK-400 Émetteur PVC, 2 m, 3 fils 620 600 127 LLR-C23PA-NMS-400 Émetteur Connecteur M8 3 pins 620 600 128 LLR-C23PA-NMK-404 PNP PVC, 2 m, 3 fils 620 600 129 LLR-C23PA-NMK-603 PNP PVC, 2 m, 4 fils 620 600 130 LLR-C23PA-NMK-60D PNP PVC, 2 m, 4 fils Sans réception/IO-Link Alarme de stabilité 620 600 131 LLR-C23PA-NMK-302 NPN PVC, 2 m, 3 fils 620 600 132 LLR-C23PA-NMK-101 NPN PVC, 2 m, 4 fils 620 600 133 LLR-C23PA-NMK-10B NPN PVC, 2 m, 4 fils Sans réception Alarme de stabilité 620 600 134 LLR-C23PA-NMS-404 PNP Connecteur M8 3 pins 620 600 135 LLR-C23PA-NMS-603 PNP Connecteur M8 4 pins 620 600 136 LLR-C23PA-NMS-60D PNP Connecteur M8 4 pins Sans réception/IO-Link Alarme de stabilité 620 600 137 LLR-C23PA-NMS-302 NPN Connecteur M8 3 pins 620 600 138 LLR-C23PA-NMS-101 NPN Connecteur M8 4 pins 620 600 139 LLR-C23PA-NMS-10B NPN Connecteur M8 4 pins 620 600 140 LLR-C23PA-NMK-603-322 PNP PVC, 2 m, 4 fils 620 600 141 LLR-C23PA-NMK-101-322 NPN PVC, 2 m, 4 fils 620 600 142 LLR-C23PA-NMS-603-322 PNP Connecteur M8 4 pins 620 600 143 LLR-C23PA-NMS-101-322 NPN Connecteur M8 4 pins En réception/IO-Link Sans réception

Remarque: la présence d’un suffixe supplémentaire indique une version révisée ou une version spéciale.

Ces détecteurs ne peuvent être utilisés dans des applications où la protection ou la sécurité de personnes est concernée. Sous réserve de modifications et de possibilités de livraison.

IO-Link IO-Link Sans réception/IO-Link En réception/IO-Link Sans réception

Sans réception En réception Sans réception

Sans réception/IO-Link En réception/IO-Link Sans réception

Sans réception En réception Sans réception Sans réception Alarme de stabilité En réception/IO-Link Sans réception En réception/IO-Link Sans réception En réception/IO-Link Sans réception

CONTRINEX AG Industrial Electronics

Route André Piller 50 - CH 1762 Givisiez - Switzerland - Tel: +41 26 460 46 46 -

Fax: +41 26 460 46 40 - Internet: www.contrinex.com - E-mail: [email protected]

LLR-C23PA-NM_Rev 1_27.05.15_PYD

Page 5

PHOTOELEKTRISCHER SENSOR

EINWEG-LICHTSCHRANKE

LLR-C23PA-NM

30’000 mm

ü Miniaturgehäuse ü IO-Link ü Empfindlichkeitseinstel-

lung via IO-Link

ü Kalibrierter Bereich ü Sendesequenzwahl

via IO-Link

ü Ausrichthilfe

OPTISCHE DATEN INTERFACE

Erfassungsbereich typ. max. 0...30’000 mm Empfindlichkeitseinstellung 2’000...30’000 mm, IO-Link Arbeitsbereich 0...25’000 mm Anzeige-LED, grün Funktionsreserve Lichtquelle LED, rot 630 nm Anzeige-LED, gelb Erfassungsstatus Lichtfleckgrösse (Entfernung) Ø 15 mm (300 mm)/Ø 120 mm (4 m)/ IO-Link

Ø 300 mm (10 m) Ausrichthilfe

ELEKTRISCHE DATEN MECHANISCHE DATEN

Versorgungsspannung (Ub) 10...30 VDC Schutzart IP67

Restwelligkeit ≤ 10 Vpp Umgebungstemperatur Betrieb -25...+65°C

Ausgangsstrom ≤ 100 mA Schocks und Vibrationen IEC 60947-5-2 Ausgangsspannung high/low (PNP) ≤ (Ub-2.0 V)/ ca. 0 V Gewicht (Steckerversion) 6 g Ausgangsspannung high/low (NPN) ca. Ub/ ≤ 2.0 V Gewicht (Kabelversion) 36 g (3-adrig)/42 g (4-adrig) Stromaufnahme (ohne Last) ≤ 7 mA (Sender)/≤ 9 mA (Empfänger) Gehäusematerial ABS Ansprechzeit ≤ 500 ms (normal)/≤ 1 ms/≤ 250 ms Fenstermaterial PMMA Schaltfrequenz ≤ 1 kHz (normal)/≤ 500 Hz/≤ 2 kHz Anschlusskabel PVC, 2 m, 3- oder 4-adrig Kurzschlussschutz Verpolungsschutz

Standardmässig im “Normal”-Modus. “Fine”- und “Fast”-Modus wählbar über IO-Link.

CONTRINEX AG Industrial Electronics

ü ü

Route André Piller 50 - CH 1762 Givisiez - Switzerland - Tel: +41 26 460 46 46 -

Fax: +41 26 460 46 40 - Internet: www.contrinex.com - E-mail: [email protected]

Anschlussstecker M8 3- oder 4-Pin

ü ü (nur für Typen mit -322)

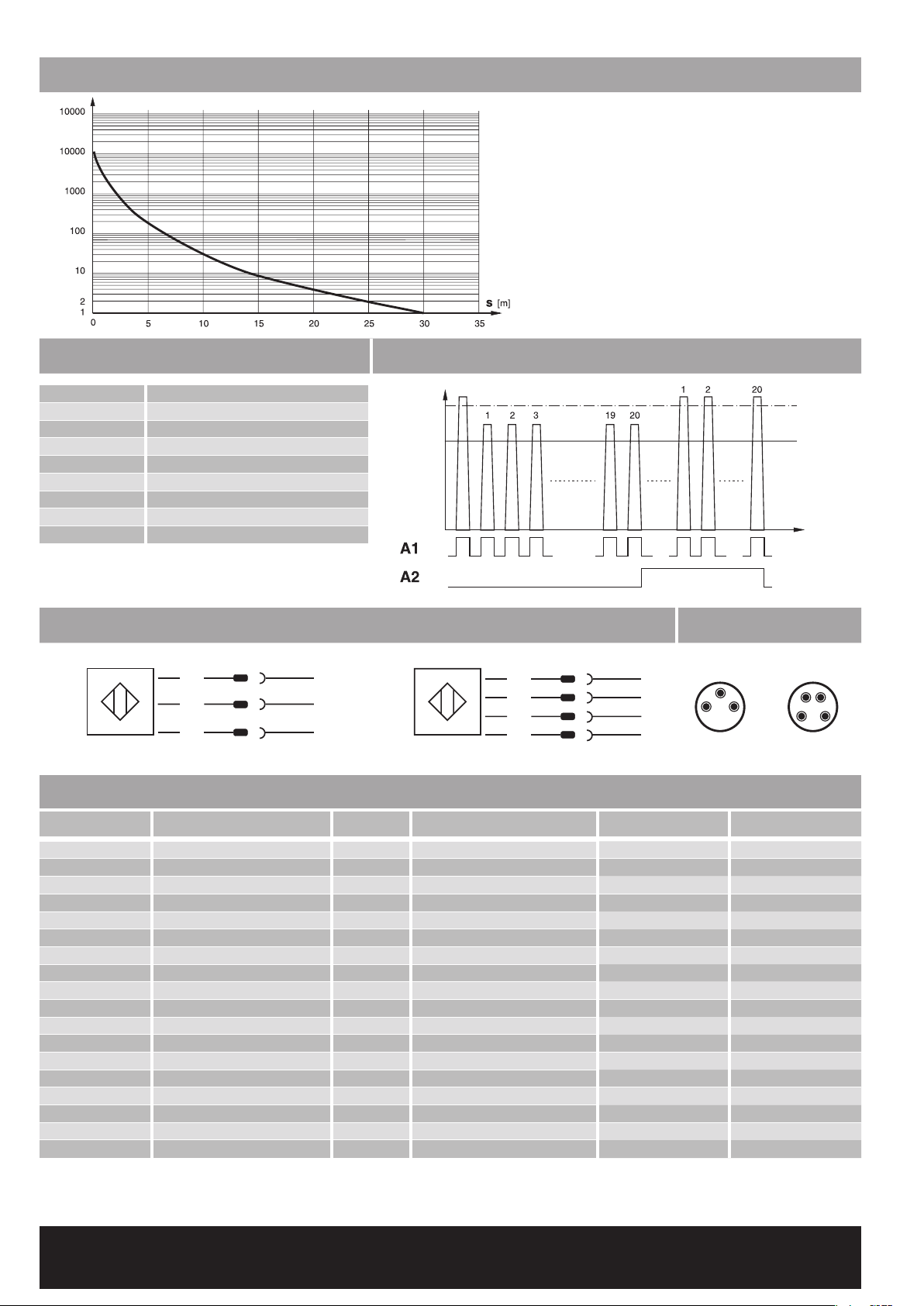

Page 6

FUNKTIONSRESERVE

IO-LINK-FUNKTIONALITÄTEN AUSGANG STABILITÄTSALARM (A2)

IO-Link-Version 1.0 SIO-Modus Unterstützt Prozessdaten Erfassungsstatus u. Stabilitätsalarm Baudrate COM2 (38.4 kBaud) Sonderfunktionen Ausgang Konfiguration, Schaltverzöge-

rung, Empfindlichkeit, Sensormodus, Erfassungscounter, Event-Flags, maximale u. aktuelle Sensortemperatur

IO-Link-Spezifikationen und IODD-Dateien werden von www. contrinex.com heruntergeladen (Register Download)

ANSCHLUSSSCHEMA STECKERBELEGUNG

bn 1

wh 2

bu 3

VERFÜGBARE TYPEN

Artikelnummer Bezeichnung Schaltung Anschluss Ausgang (A1) Ausgang (A2)

620 600 126 LLR-C23PA-NMK-400 Sender PVC, 2 m, 3-adrig 620 600 127 LLR-C23PA-NMS-400 Sender Stecker M8 3-pin 620 600 128 LLR-C23PA-NMK-404 PNP PVC, 2 m, 3-adrig 620 600 129 LLR-C23PA-NMK-603 PNP PVC, 2 m, 4-adrig 620 600 130 LLR-C23PA-NMK-60D PNP PVC, 2 m, 4-adrig Dunkelschalt./IO-Link Stabilitätsalarm 620 600 131 LLR-C23PA-NMK-302 NPN PVC, 2 m, 3-adrig 620 600 132 LLR-C23PA-NMK-101 NPN PVC, 2 m, 4-adrig 620 600 133 LLR-C23PA-NMK-10B NPN PVC, 2 m, 4-adrig Dunkelschaltend Stabilitätsalarm 620 600 134 LLR-C23PA-NMS-404 PNP Stecker M8 3-Pin 620 600 135 LLR-C23PA-NMS-603 PNP Stecker M8 4-Pin 620 600 136 LLR-C23PA-NMS-60D PNP Stecker M8 4-Pin Dunkelschalt./IO-Link Stabilitätsalarm 620 600 137 LLR-C23PA-NMS-302 NPN Stecker M8 3-Pin 620 600 138 LLR-C23PA-NMS-101 NPN Stecker M8 4-Pin 620 600 139 LLR-C23PA-NMS-10B NPN Stecker M8 4-Pin 620 600 140 LLR-C23PA-NMK-603-322 PNP PVC, 2 m, 4-adrig 620 600 141 LLR-C23PA-NMK-101-322 NPN PVC, 2 m, 4-adrig 620 600 142 LLR-C23PA-NMS-603-322 PNP Stecker M8 4-Pin 620 600 143 LLR-C23PA-NMS-101-322 NPN Stecker M8 4-Pin Hellschaltend/IO-Link Dunkelschaltend

Hinweis: Im Fall einer überarbeiteten Version oder Sonderausführung kann die Bezeichnung auch durch eine Endung ergänzt werden.

Der Einsatz dieser Geräte in Anwendungen, wo die Sicherheit von Personen von deren Funktion abhängt, ist unzulässig. Änderungen und Liefermöglichkeiten vorbehalten.

IO-Link IO-Link Dunkelschalt./IO-Link Light-on/IO-Link Dunkelschaltend

Dunkelschaltend Hellschaltend Dunkelschaltend

Dunkelschalt./IO-Link Hellschaltend/IO-Link Dunkelschaltend

Dunkelschaltend Hellschaltend Dunkelschaltend Dunkelschaltend Stabilitätsalarm Hellschaltend/IO-Link Dunkelschaltend Hellschaltend/IO-Link Dunkelschaltend Hellschaltend/IO-Link Dunkelschaltend

CONTRINEX AG Industrial Electronics

Route André Piller 50 - CH 1762 Givisiez - Switzerland - Tel: +41 26 460 46 46 -

Fax: +41 26 460 46 40 - Internet: www.contrinex.com - E-mail: [email protected]

LLR-C23PA-NM_Rev 1_27.05.15_PYD
