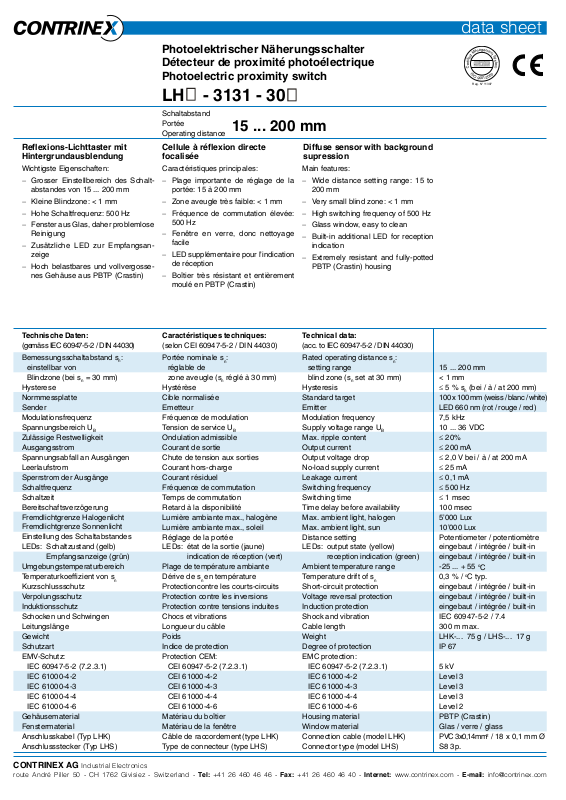

Page 1

Reg. N° 11397

Reflexions-Lichttaster mit Hintergrundausblendung

Wichtigste Eigenschaften:

− Grosser Einstellbereich des Schalt abstandes von 15 ... 200 mm

− Kleine Blindzone: < 1 mm

− Hohe Schaltfrequenz: 500 Hz

− Fenster aus Glas, daher pro blemlose

Reinigung

− Zusätzliche LED zur Empfangsanzeige

− Hoch belastbares und vollvergossenes Gehäuse aus PBTP (Crastin)

Photoelektrischer Näherungsschalter Détecteur de proximité photoélectrique Photoelectric proximity switch

LH - 3131 - 30

Schaltabstand Portée Operating distance

Cellule à réflexion directe focalisée

Caractéristiques princi pales:

− Plage importante de réglage de la portée: 15 à 200 mm

− Zone aveugle très faible: < 1 mm

− Fréquence de commutation élevée:

500 Hz

− Fenêtre en verre, donc net toyage facile

− LED supplémentaire pour l'indication de réception

− Boîtier très résistant et entièrement moulé en PBTP (Crastin)

15 ... 200 mm

Diffuse sensor with back ground supression

Main features:

− Wide distance setting range: 15 to 200 mm

− Very small blind zone: < 1 mm

− High switching frequency of 500 Hz

− Glass window, easy to clean

− Built-in additional LED for reception

indication

− Extremely resistant and fully-potted PBTP (Crastin) housing

data sheet

Technische Daten: (gemäss IEC 60947-5-2 / DIN 44030)

Bemessungsschaltabstand s einstellbar von Blindzone (bei s Hysterese

= 30 mm)

Normmessplatte Sender Modulationsfrequenz Spannungsbereich U Zulässige Restwelligkeit

Ausgangsstrom Spannungsabfall an Ausgängen Leerlaufstrom Sperrstrom der Ausgänge Schaltfrequenz Schaltzeit Bereitschaftsverzögerung Fremdlichtgrenze Halogenlicht Fremdlichtgrenze Sonnenlicht Einstellung des Schaltabstandes LEDs: Schaltzustand (gelb) Empfangsanzeige (grün) Umgebungstemperaturbereich Temperaturkoeffizient von s Kurzschlussschutz

Verpolungsschutz Induktionsschutz Schocken und Schwingen Leitungslänge Gewicht Schutzart EMV-Schutz: IEC 60947-5-2 (7.2.3.1) IEC 61000-4-2 IEC 61000-4-3 IEC 61000-4-4 IEC 61000-4-6 Gehäusematerial Fenstermaterial Anschlusskabel (Typ LHK) Anschlussstecker (Typ LHS)

CONTRINEX AG Industrial Electronics

route André Piller 50 - CH 1762 Givisiez - Switzerland - Tel: +41 26 460 46 46 - Fax: +41 26 460 46 40 - Internet: www.contrinex.com - E-mail: [email protected]

Caractéristiques techniques: (selon CEI 60947-5-2 / DIN 44030)

Portée nominale s réglable de zone aveugle (s Hystérèse

réglé à 30 mm)

Cible normalisée Emetteur Fréquence de modulation Tension de service U Ondulation admissible

Courant de sortie Chute de tension aux sorties Courant hors-charge Courant résiduel Fréquence de commutation Temps de commutation Retard à la disponibilité Lumière ambiante max., halogène Lumière ambiante max., soleil Réglage de la portée LEDs: état de la sortie (jaune) indication de réception (vert) Plage de température ambiante Dérive de s Protection contre les courts-circuits

en température

Protection contre les inversions Protection contre tensions induites Chocs et vibrations Longueur du câble Poids Indice de protection Protection CEM: CEI 60947-5-2 (7.2.3.1) CEI 61000-4-2 CEI 61000-4-3 CEI 61000-4-4 CEI 61000-4-6 Matériau du boîtier Matériau de la fenêtre Câble de raccordement (type LHK) Type de connecteur (type LHS)

Technical data: (acc. to IEC 60947-5-2 / DIN 44030)

Rated operating distance s setting range blind zone (s Hysteresis

set at 30 mm)

Standard target Emitter Modulation frequency Supply voltage range U Max. ripple content

Output current Output voltage drop No-load supply current Leakage current Switching frequency Switching time Time delay before availability Max. ambient light, halogen Max. ambient light, sun Distance setting LEDs: output state (yellow) reception indication (green) Ambient temperature range Temperature drift of s Short-circuit protection

Voltage reversal protection Induction protection Shock and vibration Cable length Weight Degree of protection EMC protection: IEC 60947-5-2 (7.2.3.1) IEC 61000-4-2 IEC 61000-4-3 IEC 61000-4-4 IEC 61000-4-6 Housing material Window material Connection cable (model LHK) Connector type (model LHS)

15 ... 200 mm < 1 mm ≤ 5 % s

(bei / à / at 200 mm)

100 x 100 mm (weiss / blanc / white) LED 660 nm (rot / rouge / red) 7,5 kHz 10 ... 36 VDC

≤ 20% ≤ 200 mA ≤ 2,0 V bei / à / at 200 mA ≤ 25 mA ≤ 0,1 mA ≤ 500 Hz ≤ 1 msec

100 msec 5'000 Lux 10'000 Lux Potentiometer / potentiomètre eingebaut / intégrée / built-in eingebaut / intégrée / built-in

-25 ... + 55 0,3 % /

C typ.

eingebaut / intégrée / built-in eingebaut / intégrée / built-in eingebaut / intégrée / built-in IEC 60947-5-2 / 7.4 300 m max. LHK-... 75 g / LHS-... 17 g IP 67

5 kV Level 3 Level 3 Level 3 Level 2 PBTP (Crastin) Glas / verre / glass PVC 3x0,14mm

/ 18 x 0,1 mm Ø

S8 3p.

Page 2

data sheet

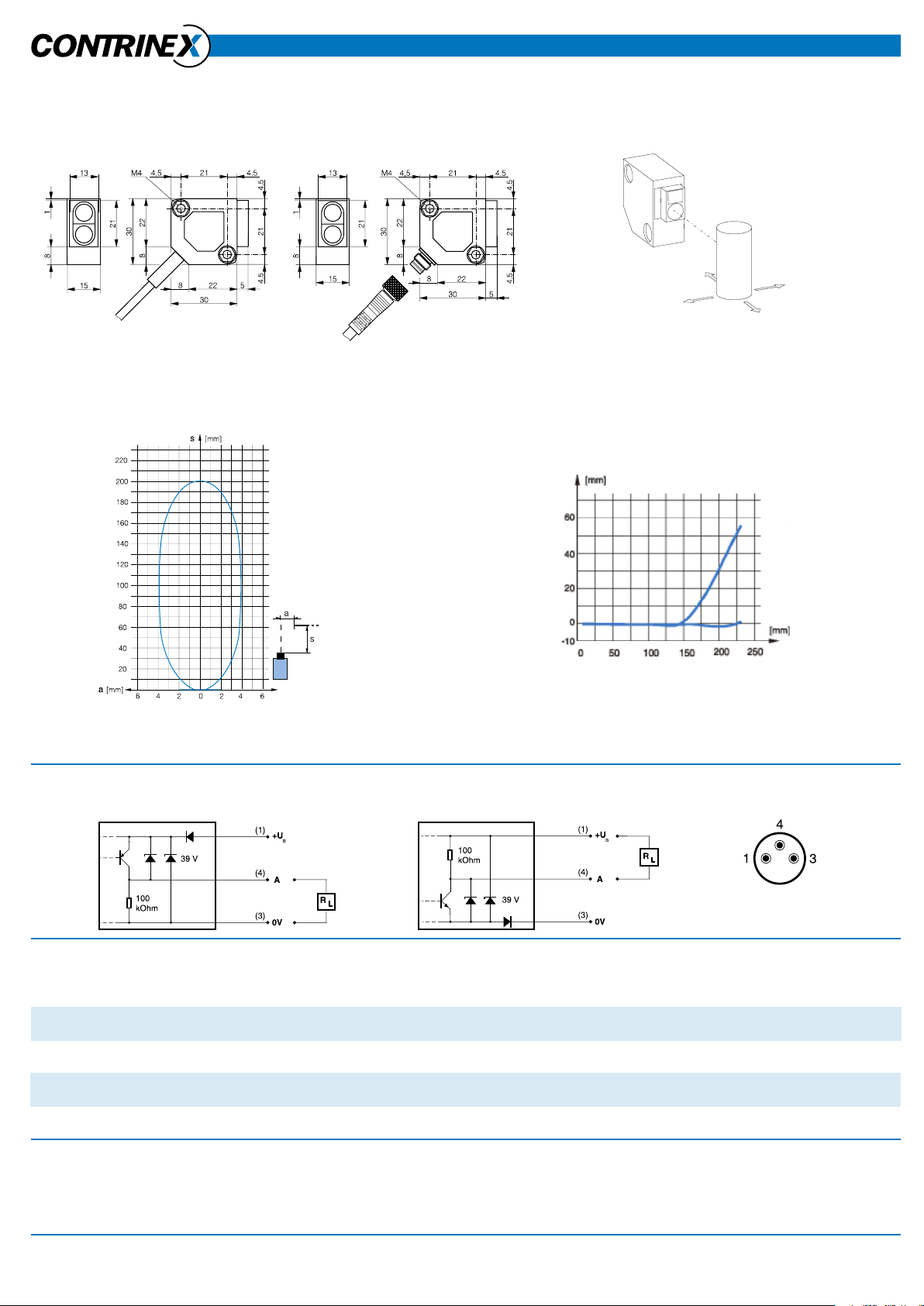

Abmessungen / Dimensions / Dimensions:

Diese Zeichnungen lassen sich aus dem Internet (www.contrinex.ch) im .dxf-Format herunterladen. Ces dessins peuvent être téléchargés depuis Internet (www.contrinex.ch) au format .dxf. These drawings can be downloaded from Internet (www.contrinex.ch) in .dxf format.

LHK-3131-30#

LHS-3131-30#

Ansprechkurve* / Courbe de réponse* / Response diagram*

Bewegungsrichtung / Direction du mouvement / Direction of movement

Reduktion des Schaltabstandes* Reduction de la portée* Reduction of operating distance*

schwarz 6% noir 6% black 6%

grau 18% gris 18% gray 18%

Reduktion des Schaltabstandes

réduction de la portée

reduction of operating distance

Schaltabstand auf weisses Papier (90%) portée sur papier blanc (90%) operating distance on white paper (90%)

* typische Werte / valeurs typiques / typical values

Anschlussschemen / Schémas de raccordement / Wiring diagrams Steckerbelegung (Gerät) Attribution des pins (appareil) Pin assignment (device)

PNP NPN

braun brun brown

schwarz noir black

blau bleu blue

Last charge load

braun brun brown

schwarz noir black

blau bleu blue

Last charge load

Typenspektrum / Types disponibles / Available types:

Artikelnummer Bezeichnung Schaltung Anschluss Ausgänge Numéro article désignation polarité raccordement sorties Part number part reference polarity connection outputs 620 100 470 LHK-3131-301 NPN Kabel / câble / cable hellschaltend / commutation en réception / light-ON 620 100 471 LHK-3131-302 NPN Kabel / câble / cable dunkelschaltend / commutation sans réception / dark-ON 620 100 474 LHK-3131-303 PNP Kabel / câble / cable hellschaltend / commutation en réception / light-ON 620 100 475 LHK-3131-304 PNP Kabel / câble / cable dunkelschaltend / commutation sans réception / dark-ON 620 100 472 LHS-3131-301 NPN Stecker / connecteur / connector hellschaltend / commutation en réception / light-ON 620 100 473 LHS-3131-302 NPN Stecker / connecteur / connector dunkelschaltend / commutation sans réception / dark-ON 620 100 476 LHS-3131-303 PNP Stecker / connecteur / connector hellschaltend / commutation en réception / light-ON 620 100 477 LHS-3131-304 PNP Stecker / connecteur / connector dunkelschaltend / commutation sans réception / dark-ON

Der Einsatz dieser Geräte in Anwendungen, wo die Sicherheit von Personen von deren Funktion abhängt, ist unzulässig. Änderungen und Liefermöglichkeiten vorbehalten. Ces détecteurs ne peuvent être utilisés dans des applications où la protection ou la sécurité de personnes est concernée. Sous réserve de modifications et de possibilités de livraison. These proximity switches must not be used in applications where the safety of people is dependent on their functioning. Terms of delivery and rights to change design reserved.

3131-LH.indd / page2-3 / rev. 1 / 06.10.08 / GS
