CONTRINEX DWAS 623 C8 001 Datasheet

Download

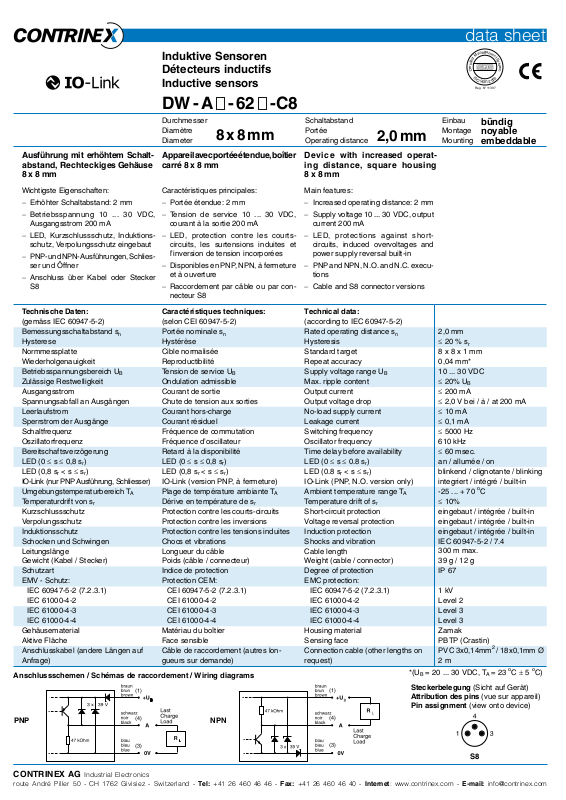

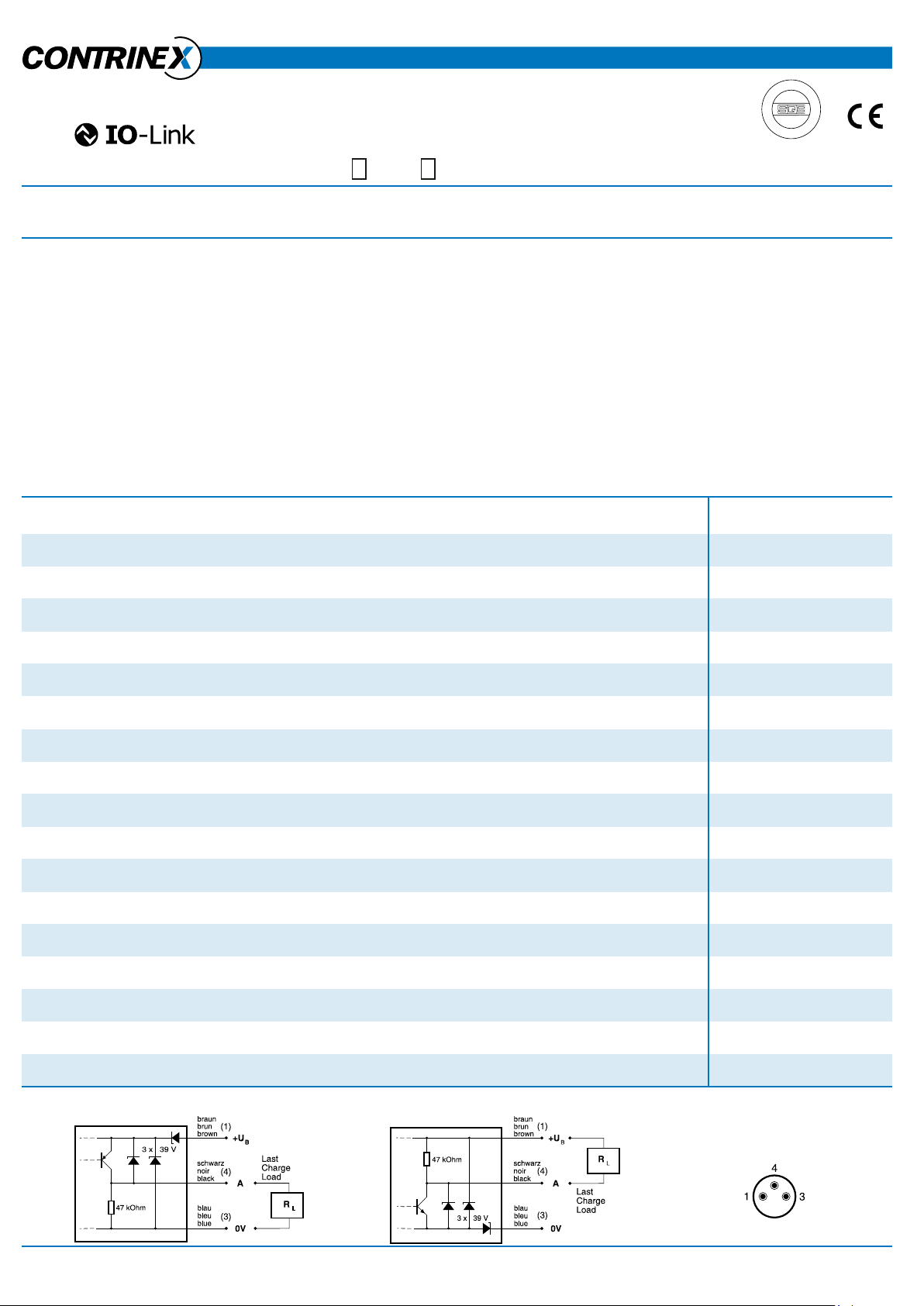

Page 1

Reg. N° 11397

Ausführung mit erhöhtem Schaltabstand, Rechteckiges Gehäuse 8 x 8 mm

Wichtigste Eigen schaften:

− Erhöhter Schaltabstand: 2 mm

− Betriebsspannung 10 ... 30 VDC,

Ausgangsstrom 200 mA

− LED, Kurzschlussschutz, Induktionsschutz, Verpolungsschutz eingebaut

− PNP- und NPN-Ausführungen, Schliesser und Öffner

− Anschluss über Kabel oder Stecker S8

data sheet

Induktive Sensoren Détecteurs inductifs Inductive sensors

DW - A - 62 -C8

Durchmesser Schaltabstand Einbau Diamètre Portée Montage Diameter Operating distance Mounting

Appareil avec portée étendue, boîtier carré 8 x 8 mm

Caractéristiques princi pales:

− Portée étendue: 2 mm

− Tension de service 10 ... 30 VDC,

courant à la sortie 200 mA

− LED, protection contre les courtscircuits, les surtensions induites et l'inversion de tension incorporées

− Disponibles en PNP, NPN, à fermeture et à ouverture

− Raccordement par câble ou par connecteur S8

8 x 8 mm

2,0 mm

Dev ice with increased operating distance, square housing 8 x 8 mm

Main features:

− Increased operating distance: 2 mm

− Supply voltage 10 ... 30 VDC, output

current 200 mA

− LED, protections against shortcircuits, induced overvoltages and power supply reversal built-in

− PNP and NPN, N.O. and N.C. executions

− Cable and S8 connector versions

bündig noyable embeddable

Technische Daten:

(gemäss IEC 60947-5-2) Bemessungsschaltabstand s

Hysterese Normmessplatte Wiederholgenauigkeit Betriebsspannungsbereich U

Zulässige Restwelligkeit Ausgangsstrom Spannungsabfall an Ausgängen Leerlaufstrom Sperrstrom der Ausgänge Schaltfrequenz Oszillatorfrequenz Bereitschaftsverzögerung LED (0 ≤ s ≤ 0,8 s LED (0,8 s

< s ≤ sr)

)

IO-Link (nur PNP Ausführung, Schliesser) Umgebungstemperaturbereich T Temperaturdrift von s

Kurzschlussschutz Verpolungsschutz Induktionsschutz Schocken und Schwingen Leitungslänge Gewicht (Kabel / Stecker) Schutzart EMV - Schutz: IEC 60947-5-2 (7.2.3.1) IEC 61000-4-2 IEC 61000-4-3 IEC 61000-4-4 Gehäusematerial Aktive Fläche Anschlusskabel (andere Längen auf Anfrage)

Caractéristiques techniques:

(selon CEI 60947-5-2) Portée nominale s

Hystérèse Cible normalisée Reproductibilité Tension de service U Ondulation admissible Courant de sortie Chute de tension aux sorties Courant hors-charge Courant résiduel Fréquence de commutation Fréquence d'oscillateur Retard à la disponibilité LED (0 ≤ s ≤ 0,8 s LED (0,8 s

< s ≤ sr)

)

IO-Link (version PNP, à fermeture) Plage de température ambiante T Dérive en température de s Protection contre les courts-circuits Protection contre les inversions Protection contre les tensions induites Chocs et vibrations Longueur du câble Poids (câble / connecteur) Indice de protection Protection CEM: CEI 60947-5-2 (7.2.3.1) CEI 61000-4-2 CEI 61000-4-3 CEI 61000-4-4 Matériau du boîtier Face sensible Câble de raccordement (autres longueurs sur demande)

Anschlussschemen / Schémas de raccordement / Wiring diagrams

PNP

NPN

Technical data: (according to IEC 60947-5-2) Rated operating distance s

Hysteresis Standard target Repeat accuracy Supply voltage range U

Max. ripple content Output current Output voltage drop No-load supply current Leakage current Switching frequency Oscillator frequency Time delay before availability LED (0 ≤ s ≤ 0.8 s LED (0.8 s

< s ≤ sr)

)

IO-Link (PNP, N.O. version only) Ambient temperature range T

Temperature drift of s

Short-circuit protection Voltage reversal protection Induction protection Shocks and vibration Cable length Weight (cable / connector) Degree of protection EMC protection: IEC 60947-5-2 (7.2.3.1) IEC 61000-4-2 IEC 61000-4-3 IEC 61000-4-4 Housing material Sensing face Connection cable (other lengths on request)

*(U

2,0 mm ≤ 20 % s

8 x 8 x 1 mm 0,04 mm* 10 ... 30 VDC ≤ 20% U

≤ 200 mA ≤ 2,0 V bei / à / at 200 mA ≤ 10 mA ≤ 0,1 mA ≤ 5000 Hz

610 kHz ≤ 60 msec. an / allumée / on blinkend / clignotante / blinking integriert / intégré / built-in

-25 ... + 70

C ≤ 10% eingebaut / intégrée / built-in eingebaut / intégrée / built-in eingebaut / intégrée / built-in IEC 60947-5-2 / 7.4 300 m max. 39 g / 12 g IP 67

1 kV Level 2 Level 3 Level 3 Zamak PBTP (Crastin) PVC 3x0,14mm

/ 18x0,1mm Ø

2 m

= 20 ... 30 VDC, TA = 23 oC ± 5 oC)

Steckerbelegung (Sicht auf Gerät) Attribution des pins (vue sur appareil) Pin assignment (view onto device)

CONTRINEX AG Industrial Electronics

route André Piller 50 - CH 1762 Givisiez - Switzerland - Tel: +41 26 460 46 46 - Fax: +41 26 460 46 40 - Internet: www.contrinex.com - E-mail: [email protected]

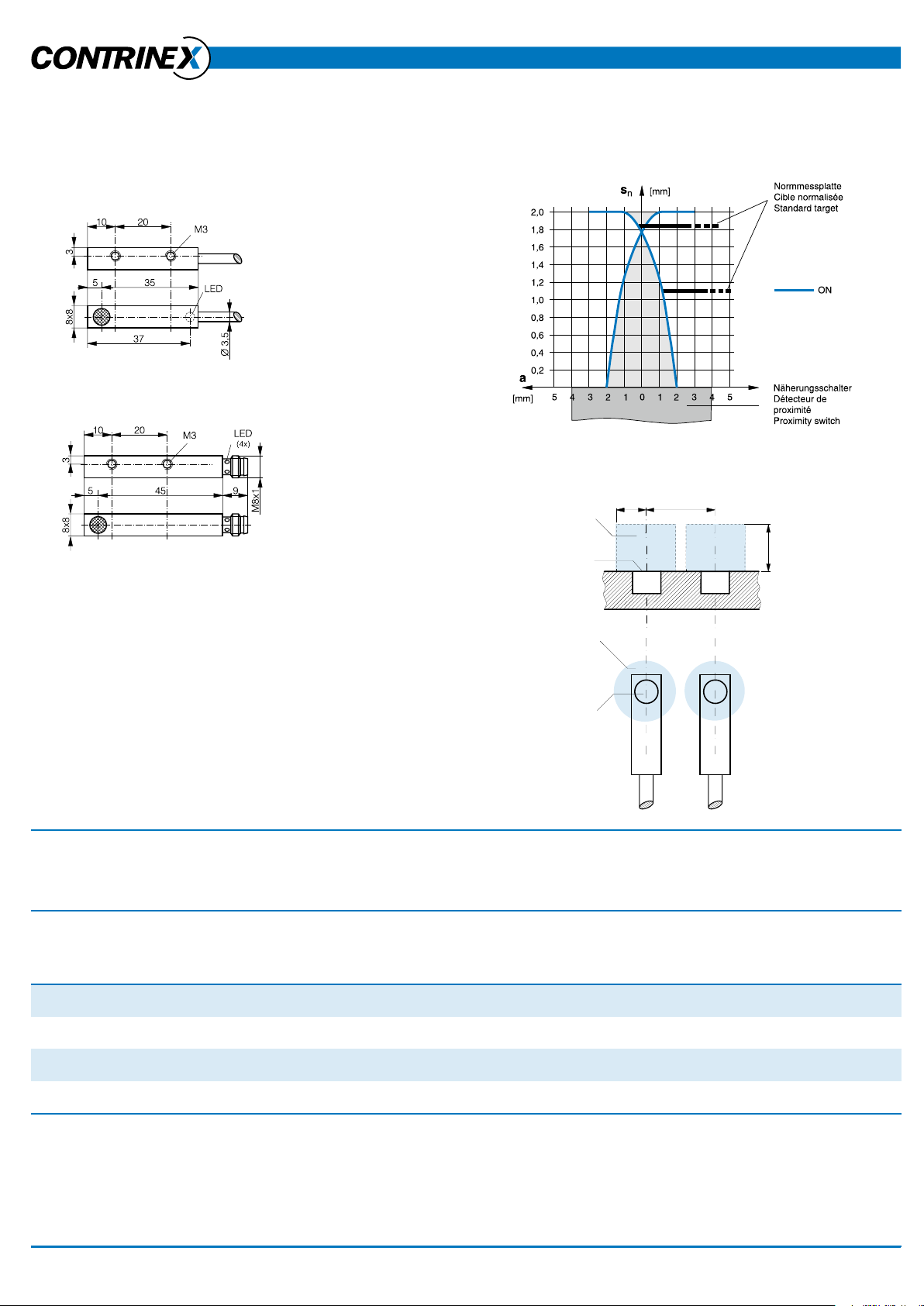

Page 2

data sheet

Abmessungen / Dimensions / Dimensions: Ansprechkurve* / Courbe de réponse* / Response diagram*:

Diese Zeichnungen lassen sich aus dem Internet (www.contrinex.com) herunterladen. Ces dessins peuvent être téléchargés depuis Internet (www.contrinex.com). These drawings can be downloaded from Internet (www.contrinex.com).

DW-AD-62#-C8

Einbau / Montage / Installation:

DW-AS-62#-C8-001

metallfreier Raum espace sans métaux metal-free zone

aktive Fläche face sensible sensing face

8 16

metallfreier Raum espace sans métaux metal-free zone

aktive Fläche face sensible sensing face

* typische Werte / valeurs typiques / typical values

Reduktionsfaktoren für Messplatte aus* / Coefficients de réduction pour cible en* / Correction factors for target of*:

Stahl FE 360 Kupfer Aluminium Messing Edelstahl V2A Acier FE 360 1,0 cuivre 0,45 aluminium 0,50 laiton 0,60 acier INOX V2A 0,80 Steel FE 360 copper aluminum brass stainless steel V2A

Typenspektrum / Types disponibles / Available types:

Artikelnummer Typenbezeichnung Schaltung Anschluss Ausgang Numéro d'article désignation polarité raccordement sortie Part number part reference polarity connection output 320 620 008 DW-AD-621-C8 NPN Kabel / câble / cable 2 m PVC Schliesser / à fermeture / N.O. 320 620 009 DW-AD-622-C8 NPN Kabel / câble / cable 2 m PVC Öffner / à ouverture / N.C. 320 620 010 DW-AD-623-C8 PNP Kabel / câble / cable 2 m PVC Schliesser / à fermeture / N.O. 320 620 011 DW-AD-624-C8 PNP Kabel / câble / cable 2 m PVC Öffner / à ouverture / N.C. 320 620 012 DW-AS-621-C8-001 NPN Stecker / connecteur / connector S8 Schliesser / à fermeture / N.O. 320 620 013 DW-AS-622-C8-001 NPN Stecker / connecteur / connector S8 Öffner / à ouverture / N.C. 320 620 014 DW-AS-623-C8-001 PNP Stecker / connecteur / connector S8 Schliesser / à fermeture / N.O. 320 620 015 DW-AS-624-C8-001 PNP Stecker / connecteur / connector S8 Öffner / à ouverture / N.C.

Der Einsatz dieser Geräte in Anwendungen, wo die Sicherheit von Personen von deren Funktion abhängt, ist unzulässig. Änderungen und Liefermöglichkeiten vorbehalten. Ces détecteurs ne peuvent être utilisés dans des applications où la protection ou la sécurité de personnes est concernée. Sous réserve de modifications et de possibilités de livraison. These proximity switches must not be used in applications where the safety of people is dependent on their functioning. Terms of delivery and rights to change design reserved.

620-M8_IC.indd / page 2-3 / rev. 1 / 15.01.14-MDM
