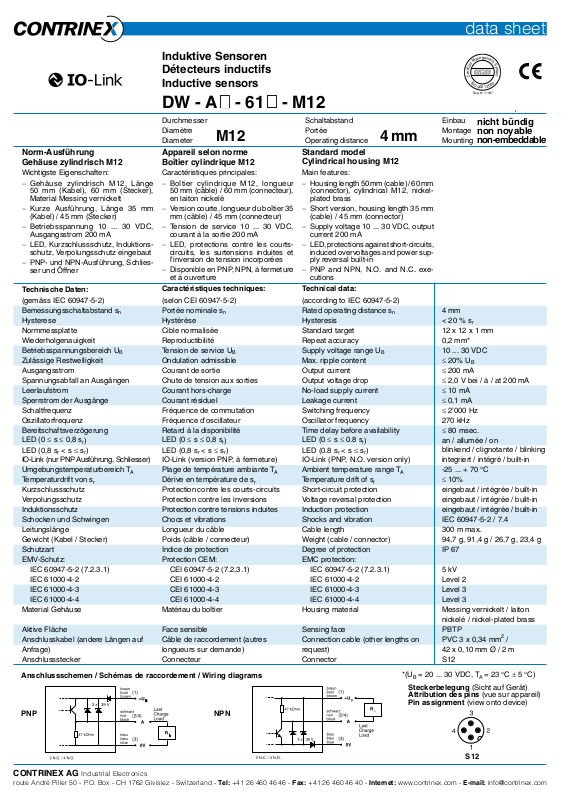

Induktive Sensoren

Reg. N° 11397

Détecteurs inductifs Inductive sensors

DW - A - 61 - M12

Durchmesser Schaltabstand Einbau Diamètre Portée Montage Diameter Operating distance Mounting

Norm-Ausführung Gehäuse zylindrisch M12

Wichtigste Eigenschaften:

− Gehäuse zylindrisch M12, Länge 50 mm (Kabel), 60 mm (Stecker), Material Messing vernickelt

− Kurze Ausführung, Länge 35 mm (Kabel) / 45 mm (Stecker)

− Betriebsspannung 10 ... 30 VDC, Ausgangsstrom 200 mA

− LED, Kurzschlussschutz, Induktionsschutz, Verpolungsschutz eingebaut

− PNP- und NPN-Ausführung, Schliesser und Öffner

Technische Daten:

(gemäss IEC 60947-5-2) Bemessungsschaltabstand s Hysterese Normmessplatte Wiederholgenauigkeit Betriebsspannungsbereich U Zulässige Restwelligkeit Ausgangsstrom Spannungsabfall an Ausgängen Leerlaufstrom Sperrstrom der Ausgänge Schaltfrequenz Oszillatorfrequenz Bereitschaftsverzögerung LED (0 ≤ s ≤ 0,8 s LED (0,8 s

< s ≤ sr)

)

IO-Link (nur PNP Ausführung, Schliesser) Umgebungstemperaturbereich T Temperaturdrift von s Kurzschlussschutz Verpolungsschutz Induktionsschutz Schocken und Schwingen Leitungslänge Gewicht (Kabel / Stecker) Schutzart EMV-Schutz: IEC 60947-5-2 (7.2.3.1) IEC 61000-4-2 IEC 61000-4-3 IEC 61000-4-4 Material Gehäuse

Aktive Fläche Anschlusskabel (andere Längen auf Anfrage) Anschlussstecker

Appareil selon norme Boîtier cylindrique M12

Caractéristiques princi pales:

− Boîtier cylindrique M12, longueur 50 mm (câble) / 60 mm (connecteur), en laiton nickelé

− Version courte, longueur du boîtier 35 mm (câble) / 45 mm (connecteur)

− Tension de service 10 ... 30 VDC, courant à la sortie 200 mA

− LED, protections contre les courtscircuits, les surtensions induites et l'inversion de tension incorporées

− Disponible en PNP, NPN, à fermeture et à ouverture

Caractéristiques techniques:

(selon CEI 60947-5-2) Portée nominale s Hystérèse Cible normalisée Reproductibilité Tension de service U Ondulation admissible Courant de sortie Chute de tension aux sorties Courant hors-charge Courant résiduel Fréquence de commutation Fréquence d'oscillateur Retard à la disponibilité LED (0 ≤ s ≤ 0,8 s LED (0,8 s IO-Link (version PNP, à fermeture) Plage de température ambiante T Dérive en température de s Protection contre les courts-circuits Protection contre les inversions Protection contre tensions induites Chocs et vibrations Longueur du câble Poids (câble / connecteur) Indice de protection Protection CEM: CEI 60947-5-2 (7.2.3.1) CEI 61000-4-2 CEI 61000-4-3 CEI 61000-4-4 Matériau du boîtier

Face sensible Câble de raccordement (autres longueurs sur demande) Connecteur

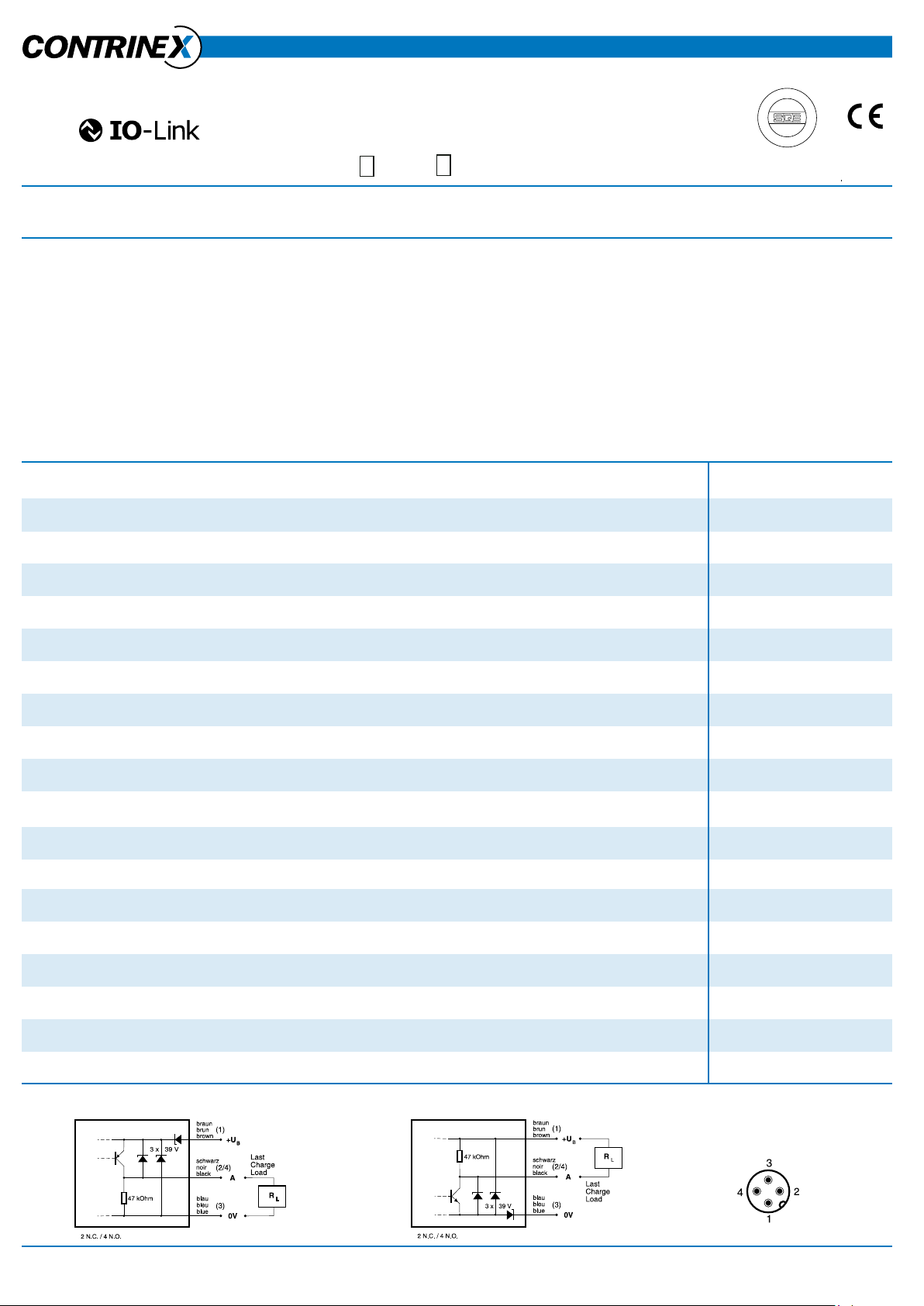

Anschlussschemen / Schémas de raccordement / Wiring diagrams

PNP

M12

< s ≤ sr)

NPN

)

data sheet

nicht bündig

4 mm

Standard model Cylindrical housing M12

Main features:

− Housing length 50 mm (cable) / 60 mm (connector), cylindrical M12, nickelplated brass

− Short version, housing length 35 mm (cable) / 45 mm (connector)

− Supply voltage 10 ... 30 VDC, output current 200 mA

− LED, protections against short-circuits, induced overvoltages and power supply reversal built-in

− PNP and NPN, N.O. and N.C. executions

Technical data:

(according to IEC 60947-5-2) Rated operating distance s

Hysteresis Standard target Repeat accuracy Supply voltage range U

Max. ripple content Output current Output voltage drop No-load supply current Leakage current Switching frequency Oscillator frequency Time delay before availability LED (0 ≤ s ≤ 0.8 s LED (0.8 s

< s ≤ sr)

)

IO-Link (PNP, N.O. version only) Ambient temperature range T

Temperature drift of s

Short-circuit protection Voltage reversal protection Induction protection Shocks and vibration Cable length Weight (cable / connector) Degree of protection EMC protection: IEC 60947-5-2 (7.2.3.1) IEC 61000-4-2 IEC 61000-4-3 IEC 61000-4-4 Housing material

Sensing face Connection cable (other lengths on request) Connector

*(U

Steckerbelegung (Sicht auf Gerät) Attribution des pins (vue sur appareil) Pin assignment (view onto device)

4 mm < 20 % s 12 x 12 x 1 mm 0,2 mm* 10 ... 30 VDC

≤ 20% U ≤ 200 mA ≤ 2,0 V bei / à / at 200 mA ≤ 10 mA ≤ 0,1 mA ≤ 2'000 Hz

270 kHz ≤ 80 msec. an / allumée / on blinkend / clignotante / blinking integriert / intégré / built-in

-25 ... + 70 °C ≤ 10% eingebaut / intégrée / built-in eingebaut / intégrée / built-in eingebaut / intégrée / built-in IEC 60947-5-2 / 7.4 300 m max. 94,7 g, 91,4 g / 26,7 g, 23,4 g IP 67

5 kV Level 2 Level 3 Level 3 Messing vernickelt / laiton nickelé / nickel-plated brass PBTP PVC 3 x 0,34 mm 42 x 0,10 mm Ø / 2 m S12

= 20 ... 30 VDC, TA = 23 °C ± 5 °C)

non noyable non-embeddable

CONTRINEX AG Industrial Electronics

route André Piller 50 - P.O. Box - CH 1762 Givisiez - Switzerland - Tel: +41 26 460 46 46 - Fax: +41 26 460 46 40 - Internet: www.contrinex.com - E-mail: [email protected]

S12

Page 2

data sheet

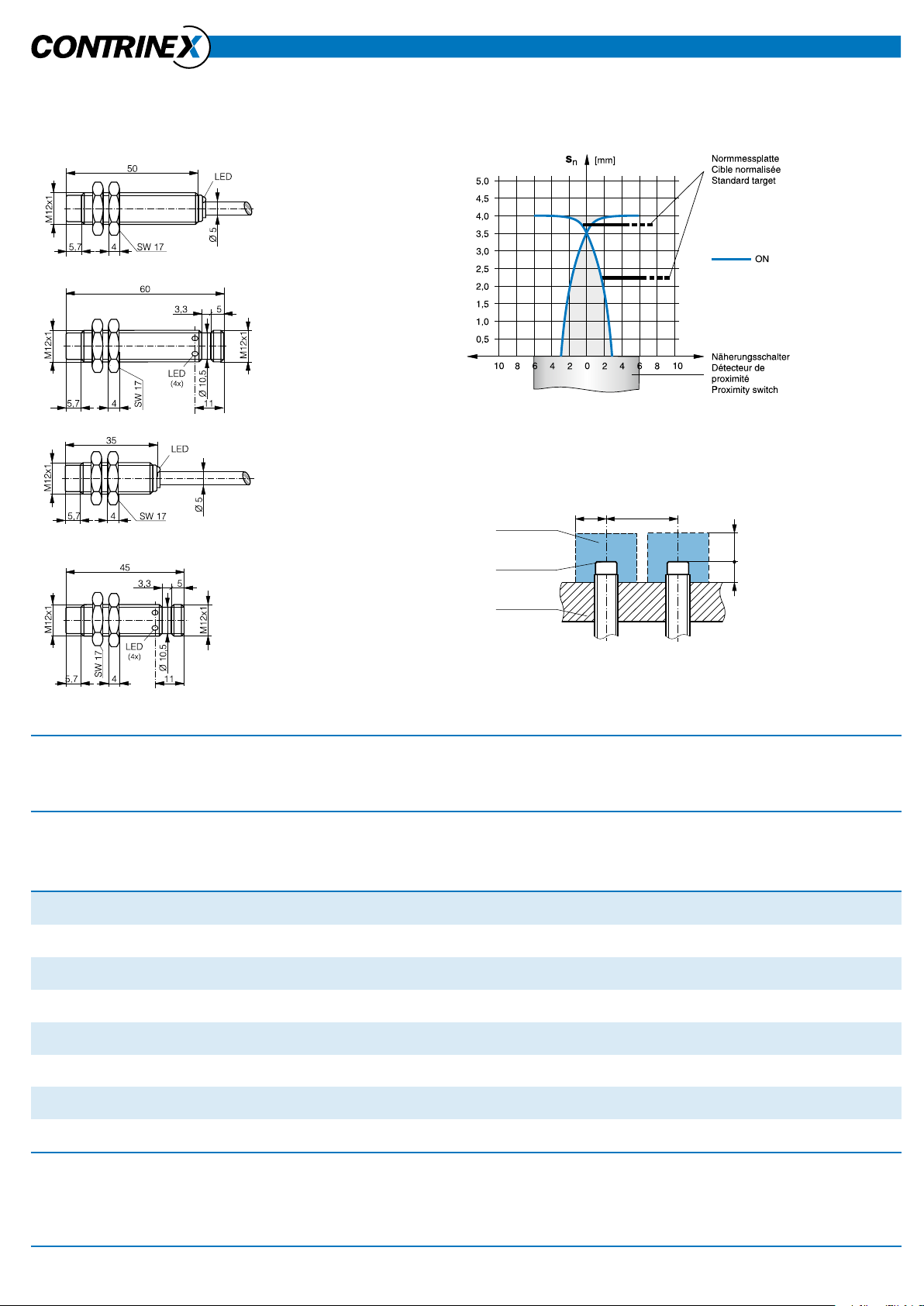

Abmessungen / Dimensions / Dimensions: Ansprechkurve* / Courbe de réponse* / Response diagram*:

Diese Zeichnungen lassen sich aus dem Internet (www.contrinex.com) herunterladen. Ces dessins peuvent être téléchargés depuis Internet (www.contrinex.com). These drawings can be downloaded from Internet (www.contrinex.com).

DW-AD-61#-M12

DW-AS-61#-M12

Einbau / Montage / Installation:

DW-AD-61#-M12-120

DW-AS-61#-M12-120

metallfreier Raum espace sans métaux metal-free zone

aktive Fläche face sensible sensing face

Träger support support

13 mm

40 mm

12 mm6 mm

* typische Werte / valeurs typiques / typical values

Reduktionsfaktoren für Messplatte aus* / Coefficients de réduction pour cible en* / Correction factors for target of*:

Stahl FE 360 Kupfer Aluminium Messing Edelstahl V2A Acier FE 360 1,0 cuivre 0,50 aluminium 0,50 laiton 0,60 acier INOX V2A 0,90 Steel FE 360 copper aluminum brass stainless steel V2A

Typenspektrum / Types disponibles / Available types:

Artikelnummer Typenbezeichnung Schaltung Anschluss Ausgang Numéro d'article désignation polarité raccordement sortie Part number part reference polarity connection output

320 820 011 DW-AD-611-M12 NPN Kabel / câble / cable 2 m PVC Schliesser / à fermeture / N.O. 320 820 012 DW-AD-612-M12 NPN Kabel / câble / cable 2 m PVC Öffner / à ouverture / N.C. 320 820 013 DW-AD-613-M12 PNP Kabel / câble / cable 2 m PVC Schliesser / à fermeture / N.O. 320 820 014 DW-AD-614-M12 PNP Kabel / câble / cable 2 m PVC Öffner / à ouverture / N.C. 320 820 016 DW-AS-611-M12 NPN Stecker / connecteur / connector S12 Schliesser / à fermeture / N.O. 320 820 017 DW-AS-612-M12 NPN Stecker / connecteur / connector S12 Öffner / à ouverture / N.C. 320 820 018 DW-AS-613-M12 PNP Stecker / connecteur / connector S12 Schliesser / à fermeture / N.O. 320 820 019 DW-AS-614-M12 PNP Stecker / connecteur / connector S12 Öffner / à ouverture / N.C. 320 820 051 DW-AD-611-M12-120 NPN Kabel / câble / cable 2 m PVC Schliesser / à fermeture / N.O. 320 820 052 DW-AD-612-M12-120 NPN Kabel / câble / cable 2 m PVC Öffner / à ouverture / N.C. 320 820 053 DW-AD-613-M12-120 PNP Kabel / câble / cable 2 m PVC Schliesser / à fermeture / N.O. 320 820 054 DW-AD-614-M12-120 PNP Kabel / câble / cable 2 m PVC Öffner / à ouverture / N.C. 320 820 056 DW-AS-611-M12-120 NPN Stecker / connecteur / connector S12 Schliesser / à fermeture / N.O. 320 820 057 DW-AS-612-M12-120 NPN Stecker / connecteur / connector S12 Öffner / à ouverture / N.C. 320 820 058 DW-AS-613-M12-120 PNP Stecker / connecteur / connector S12 Schliesser / à fermeture / N.O. 320 820 059 DW-AS-614-M12-120 PNP Stecker / connecteur / connector S12 Öffner / à ouverture / N.C.

Der Einsatz dieser Geräte in Anwendungen, wo die Sicherheit von Personen von deren Funktion abhängt, ist unzulässig. Änderungen und Liefermöglichkeiten vorbehalten. Ces détecteurs ne peuvent être utilisés dans des applications où la protection ou la sécurité de personnes est concernée. Sous réserve de modifications et de possibilités de livraison. These proximity switches must not be used in applications where the safety of people is dependent on their functioning. Terms of delivery and rights to change design reserved.

610M12_IC.indd / page 2-3 / rev. 2 / 14.01.14 / MDM
