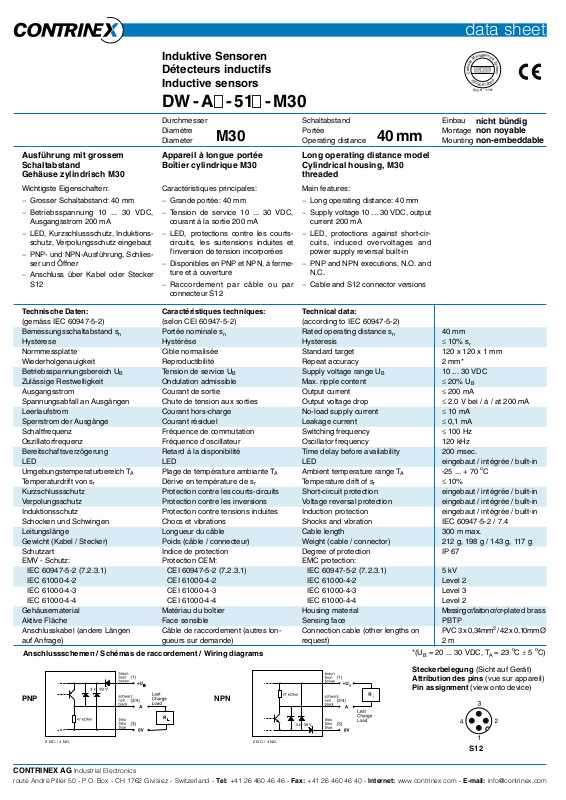

Page 1

Induktive Sensoren Détecteurs inductifs Inductive sensors

Durchmesser Schaltabstand Einbau Diamètre Portée Montage Diameter Operating distance Mounting

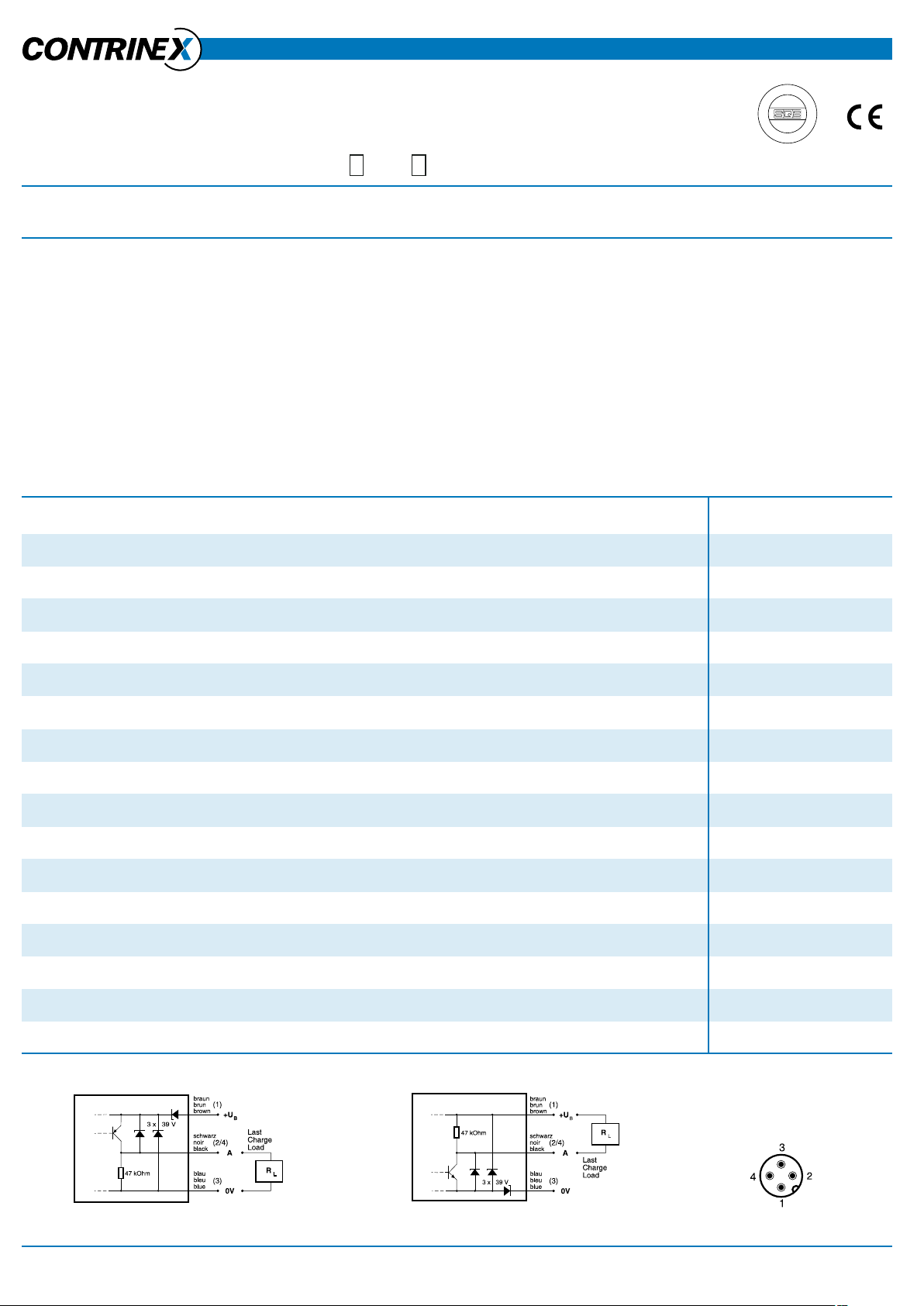

Anschlussschemen / Schémas de raccordement / Wiring diagrams

Steckerbelegung (Sicht auf Gerät) Attribution des pins (vue sur appareil) Pin assignment (view onto device)

*(UB = 20 ... 30 VDC, TA = 23 oC ± 5 oC)

data sheet

Reg. N° 11397

CONTRINEX AG Industrial Electronics

route André Piller 50 - P.O. Box - CH 1762 Givisiez - Switzerland - Tel: +41 26 460 46 46 - Fax: +41 26 460 46 40 - Internet: www.contrinex.com - E-mail: [email protected]

S12

2 N.C. / 4 N.O.

PNP

2 N.C. / 4 N.O.

NPN

Ausführung mit grossem Schaltabstand Gehäuse zylindrisch M30

Wichtigste Eigenschaften:

− Grosser Schaltabstand: 40 mm

− Betriebsspannung 10 ... 30 VDC,

Ausgangsstrom 200 mA

− LED, Kurzschlussschutz, Induktionsschutz, Verpolungsschutz eingebaut

− PNP- und NPN-Ausführung, Schliesser und Öffner

− Anschluss über Kabel oder Stecker S12

DW - A - 51 - M30

Appareil à longue portée Boîtier cylindrique M30

Caractéristiques principales:

− Grande portée: 40 mm

− Tension de service 10 ... 30 VDC,

courant à la sortie 200 mA

− LED, protections contre les courtscircuits, les surtensions induites et l'inversion de tension incorporées

− Disponibles en PNP et NPN, à fermeture et à ouverture

− Raccordement par câble ou par connecteur S12

M30

40 mm

Long operating distance model Cylindrical housing, M30 threaded

Main features:

− Long operating distance: 40 mm

− Supply voltage 10 ... 30 VDC, output

current 200 mA

− LED, protections against short-circuits, induced overvoltages and power supply reversal built-in

− PNP and NPN executions, N.O. and N.C.

− Cable and S12 connector versions

nicht bündig non noyable non-embeddable

Technische Daten:

(gemäss IEC 60947-5-2) Bemessungsschaltabstand sn Hysterese Normmessplatte Wiederholgenauigkeit Betriebsspannungsbereich UB Zulässige Restwelligkeit Ausgangsstrom Spannungsabfall an Ausgängen Leerlaufstrom Sperrstrom der Ausgänge Schaltfrequenz Oszillatorfrequenz Bereitschaftsverzögerung LED Umgebungstemperaturbereich TA Temperaturdrift von sr Kurzschlussschutz Verpolungsschutz Induktionsschutz Schocken und Schwingen Leitungslänge Gewicht (Kabel / Stecker) Schutzart EMV - Schutz: IEC 60947-5-2 (7.2.3.1) IEC 61000-4-2 IEC 61000-4-3 IEC 61000-4-4 Gehäusematerial Aktive Fläche Anschlusskabel (andere Längen auf Anfrage)

Caractéristiques techniques:

(selon CEI 60947-5-2) Portée nominale sn Hystérèse Cible normalisée Reproductibilité Tension de service UB Ondulation admissible Courant de sortie Chute de tension aux sorties Courant hors-charge Courant résiduel Fréquence de commutation Fréquence d'oscillateur Retard à la disponibilité LED Plage de température ambiante TA Dérive en température de sr Protection contre les courts-circuits Protection contre les inversions Protection contre tensions induites Chocs et vibrations Longueur du câble Poids (câble / connecteur) Indice de protection Protection CEM: CEI 60947-5-2 (7.2.3.1) CEI 61000-4-2 CEI 61000-4-3 CEI 61000-4-4 Matériau du boîtier Face sensible Câble de raccordement (autres longueurs sur demande)

Technical data:

(according to IEC 60947-5-2) Rated operating distance sn Hysteresis Standard target Repeat accuracy Supply voltage range UB Max. ripple content Output current Output voltage drop No-load supply current Leakage current Switching frequency Oscillator frequency Time delay before availability LED Ambient temperature range TA Temperature drift of sr Short-circuit protection Voltage reversal protection Induction protection Shocks and vibration Cable length Weight (cable / connector) Degree of protection EMC protection: IEC 60947-5-2 (7.2.3.1) IEC 61000-4-2 IEC 61000-4-3 IEC 61000-4-4 Housing material Sensing face Connection cable (other lengths on request)

40 mm ≤ 10% sr 120 x 120 x 1 mm 2 mm* 10 ... 30 VDC

≤ 20% UB ≤ 200 mA ≤ 2,0 V bei / à / at 200 mA ≤ 10 mA ≤ 0,1 mA ≤ 100 Hz

120 kHz 200 msec. eingebaut / intégrée / built-in

-25 ... + 70 oC ≤ 10% eingebaut / intégrée / built-in eingebaut / intégrée / built-in eingebaut / intégrée / built-in IEC 60947-5-2 / 7.4 300 m max. 212 g, 198 g / 143 g, 117 g IP 67

5 kV Level 2 Level 3 Level 2 Messing cr/laiton cr/cr-plated brass PBTP PVC 3 x 0,34mm2 / 42 x 0,10mm Ø 2 m

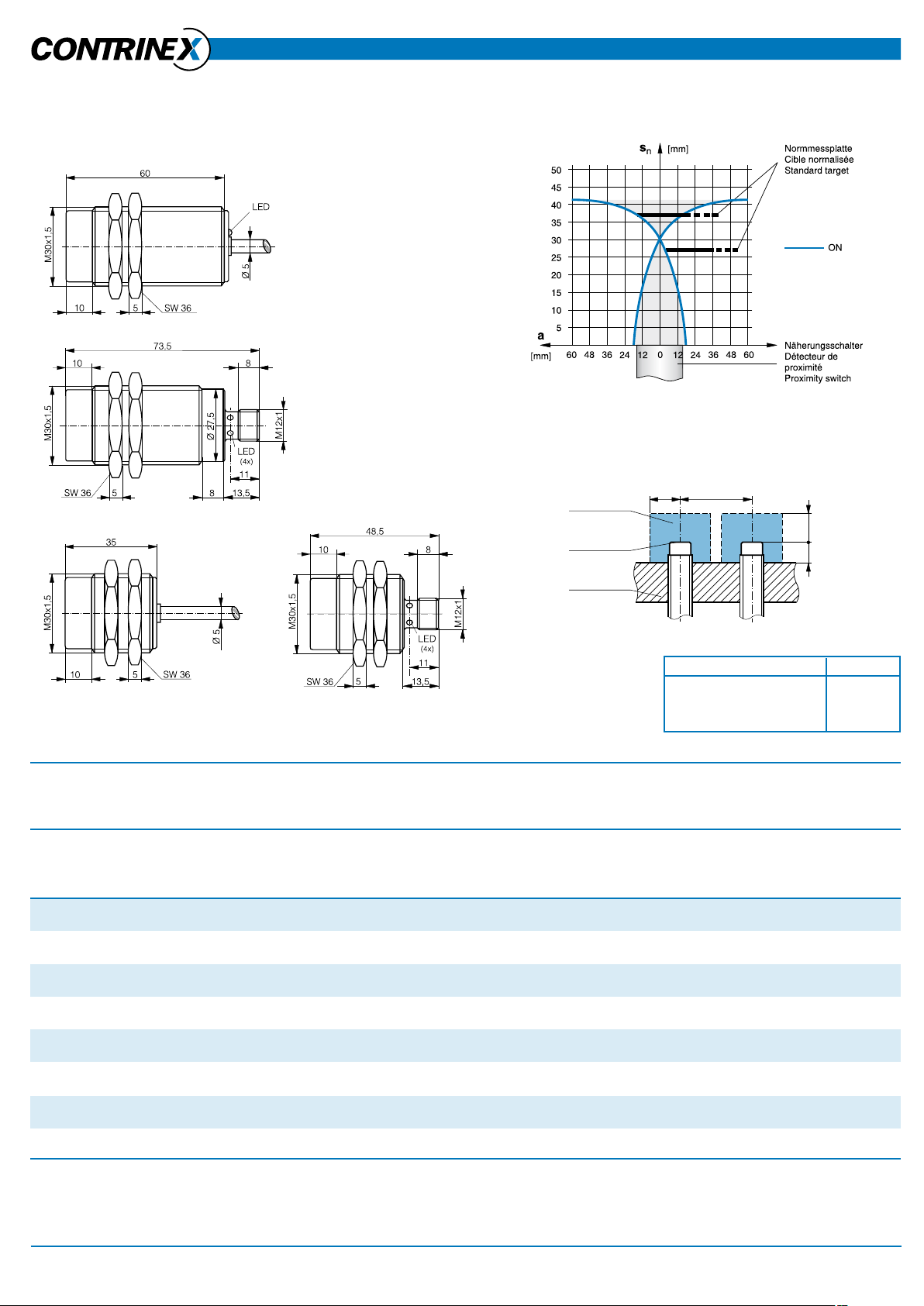

Page 2

data sheet

Abmessungen / Dimensions / Dimensions: Ansprechkurve* / Courbe de réponse* / Response diagram*:

Diese Zeichnungen lassen sich aus dem Internet (www.contrinex.com) herunterladen. Ces dessins peuvent être téléchargés depuis Internet (www.contrinex.com). These drawings can be downloaded from Internet (www.contrinex.com).

DW-AD-51#-M30

DW-AS-51#-M30-002

Einbau / Montage / Installation:

DW-AD-51#-M30-120

DW-AS-51#-M30-120

metallfreier Raum espace sans métaux metal-free zone

aktive Fläche face sensible sensing face

Träger support support

150

120x

Träger / support / support x

Aluminium/ aluminium / aluminum 25 mm Stahl / acier / steel 35 mm Messing / laiton / brass 25 mm Edelstahl / acier INOX / stainless steel 20 mm

* typische Werte / valeurs typiques / typical values

Reduktionsfaktoren für Messplatte aus* / Coefficients de réduction pour cible en* / Correction factors for target of*:

Stahl FE 360 Kupfer Aluminium Messing Edelstahl V2A Acier FE 360 1,0 cuivre 0,37 aluminium 0,42 laiton 0,47 acier INOX V2A 0,78 Steel FE 360 copper aluminum brass stainless steel V2A

Typenspektrum / Types disponibles / Available types:

Artikelnummer Typenbezeichnung Schaltung Anschluss Ausgang Numéro d'article désignation polarité raccordement sortie Part number part reference polarity connection output 320 120 220 DW-AD-511-M30 NPN Kabel / câble / cable Schliesser / à fermeture / N.O. 320 120 259 DW-AD-512-M30 NPN Kabel / câble / cable Öffner / à ouverture / N.C. 320 120 234 DW-AD-513-M30 PNP Kabel / câble / cable Schliesser / à fermeture / N.O. 320 120 228 DW-AD-514-M30 PNP Kabel / câble / cable Öffner / à ouverture / N.C. 320 120 279 DW-AS-511-M30-002 NPN Stecker / connecteur / connector S12 Schliesser / à fermeture / N.O. 320 120 268 DW-AS-512-M30-002 NPN Stecker / connecteur / connector S12 Öffner / à ouverture / N.C. 320 120 262 DW-AS-513-M30-002 PNP Stecker / connecteur / connector S12 Schliesser / à fermeture / N.O. 320 120 269 DW-AS-514-M30-002 PNP Stecker / connecteur / connector S12 Öffner / à ouverture / N.C. 320 120 391 DW-AD-511-M30-120 NPN Kabel / câble / cable Schliesser / à fermeture / N.O. 320 120 392 DW-AD-512-M30-120 NPN Kabel / câble / cable Öffner / à ouverture / N.C. 320 120 393 DW-AD-513-M30-120 PNP Kabel / câble / cable Schliesser / à fermeture / N.O. 320 120 394 DW-AD-514-M30-120 PNP Kabel / câble / cable Öffner / à ouverture / N.C. 320 120 396 DW-AS-511-M30-120 NPN Stecker / connecteur / connector S12 Schliesser / à fermeture / N.O. 320 120 397 DW-AS-512-M30-120 NPN Stecker / connecteur / connector S12 Öffner / à ouverture / N.C. 320 120 398 DW-AS-513-M30-120 PNP Stecker / connecteur / connector S12 Schliesser / à fermeture / N.O. 320 120 406 DW-AS-514-M30-120 PNP Stecker / connecteur / connector S12 Öffner / à ouverture / N.C.

Der Einsatz dieser Geräte in Anwendungen, wo die Sicherheit von Personen von deren Funktion abhängt, ist unzulässig. Änderungen und Liefermöglichkeiten vorbehalten. Ces détecteurs ne peuvent être utilisés dans des applications où la protection ou la sécurité de personnes est concernée. Sous réserve de modifications et de possibilités de livraison. These proximity switches must not be used in applications where the safety of people is dependent on their functioning. Terms of delivery and rights to change design reserved.

510M30.indd / page 2-3 / rev. 10 / 20.04.10 - MDM
