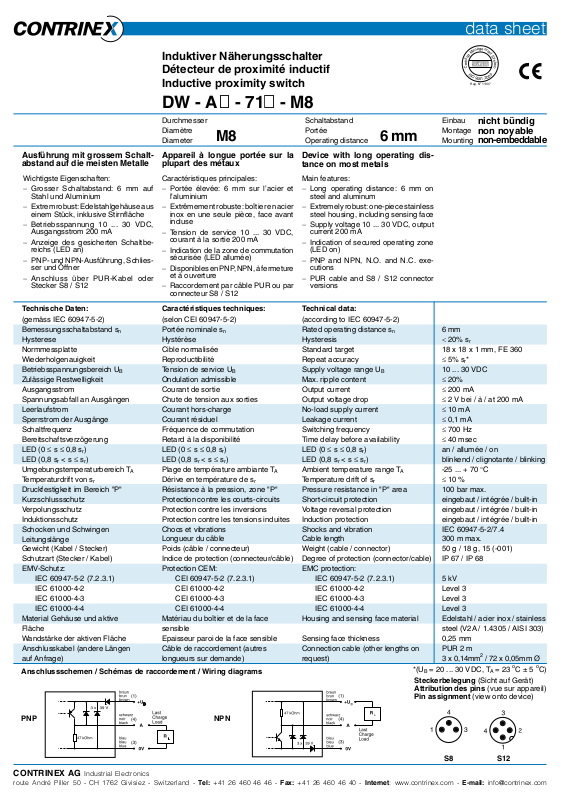

CONTRINEX DWAS 713 M8 001, DWAS 503 C8, DWAD 713 M8 Datasheet

Page 1

CONTRINEX AG Indu stria l Ele ctron ics

route André Piller 50 - CH 1762 Givisiez - Swi tzerland - Tel: +41 26 460 46 46 - Fax: +41 26 460 46 40 - Internet: www.contrinex.com - E-mail: [email protected]

Induktiver Näherungsschalter Détecteur de proximité inductif Inductive proximity switch

Durchmesser Schaltabstand Einbau Diamètre Portée Montage Diameter Operating distance Mounting

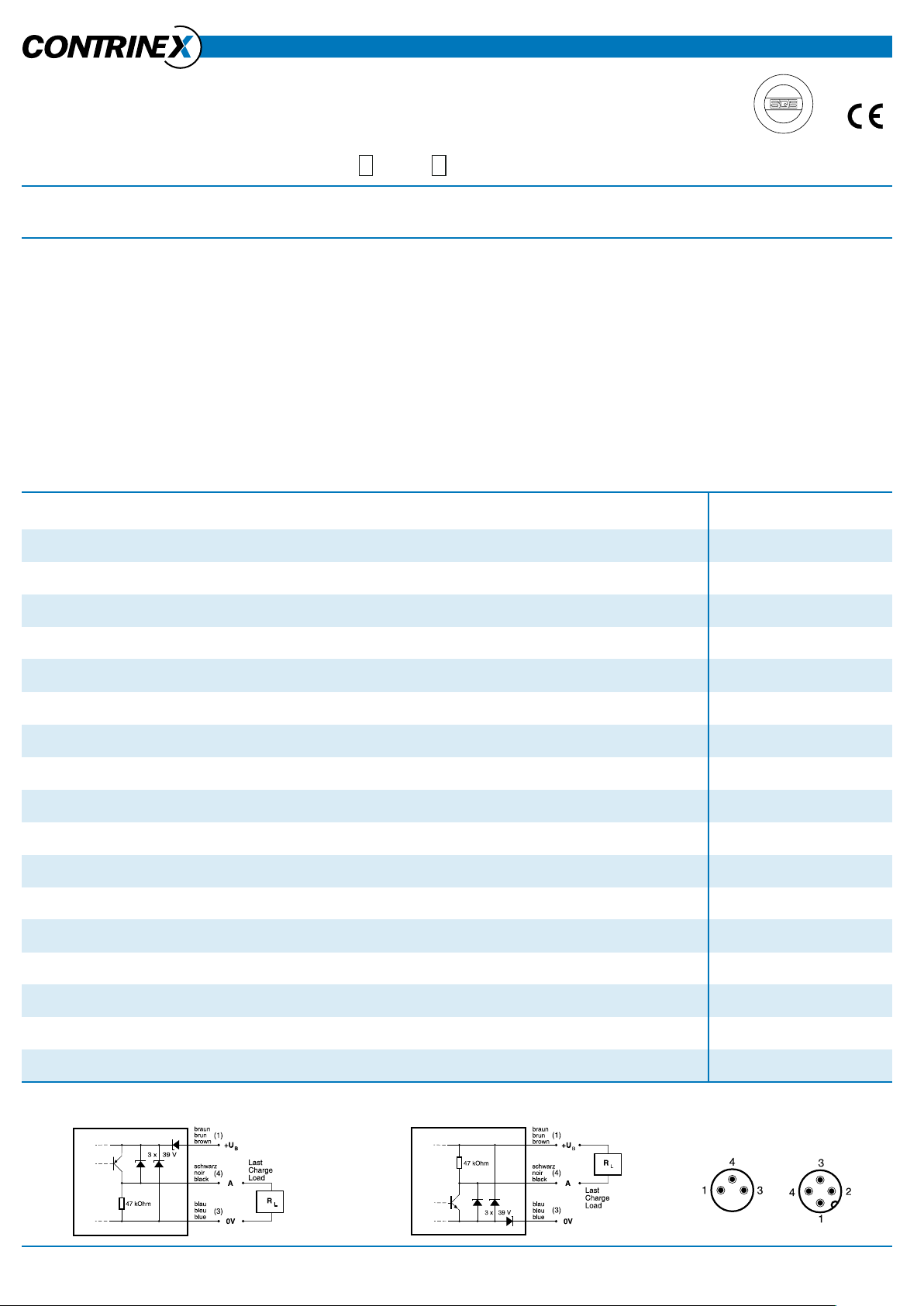

Anschlussschemen / Schémas de raccordement / Wiring diagrams

Steckerbelegung (Sicht auf Gerät) Attribution des pins (vue sur appareil) Pin assignment (view onto device)

PNP NPN

Reg. N° 11397

S12

data sheet

DW - A - 71 - M8

Ausführung mit grossem Schaltabstand auf die meisten Metalle

Wichtigste Eigenschaften:

− Grosser Schaltabstand: 6 mm auf Stahl und Aluminium

− Extrem robust: Edelstahlgehäuse aus einem Stück, inklusive Stirnfläche

− Betriebsspannung 10 ... 30 VDC, Ausgangsstrom 200 mA

− Anzeige des gesicherten Schaltbereichs (LED an)

− PNP- und NPN-Ausführung, Schliesser und Öffner

− Anschluss über PUR-Kabel oder Stecker S8 / S12

Appareil à longue portée sur la plupart des métaux

Caractéristiques principales:

− Portée élevée: 6 mm sur l'acier et l'aluminium

− Extrêmement robuste: boîtier en acier inox en une seule pièce, face avant incluse

− Tension de service 10 ... 30 VDC, courant à la sortie 200 mA

− Indication de la zone de commutation sécurisée (LED allumée)

− Disponibles en PNP, NPN, à fermeture et à ouverture

− Raccordement par câble PUR ou par connecteur S8 / S12

Technische Daten:

(gemäss IEC 60947-5-2) Bemessungsschaltabstand s

Hysterese Normmessplatte Wiederholgenauigkeit Betriebsspannungsbereich U Zulässige Restwelligkeit

Ausgangsstrom Spannungsabfall an Ausgängen Leerlaufstrom Sperrstrom der Ausgänge Schaltfrequenz Bereitschaftsverzögerung LED (0

≤ s ≤ 0,8 sr)

LED (0,8 s

< s ≤ sr)

Umgebungstemperaturbereich T Temperaturdrift von s Druckfestigkeit im Bereich "P"

Kurzschlussschutz Verpolungsschutz Induktionsschutz Schocken und Schwingen Leitungslänge Gewicht (Kabel / Stecker) Schutzart (Stecker / Kabel) EMV-Schutz: IEC 60947-5-2 (7.2.3.1) IEC 61000-4-2 IEC 61000-4-3 IEC 61000-4-4 Material Gehäuse und aktive Fläche Wandstärke der aktiven Fläche Anschlusskabel (andere Längen auf Anfrage)

Caractéristiques techniques:

(selon CEI 60947-5-2) Portée nominale s Hystérèse Cible normalisée Reproductibilité Tension de service U Ondulation admissible Courant de sortie Chute de tension aux sorties Courant hors-charge Courant résiduel Fréquence de commutation Retard à la disponibilité LED (0 LED (0,8 s Plage de température ambiante T Dérive en température de s Résistance à la pression, zone "P" Protection contre les courts-circuits Protection contre les inversions Protection contre les tensions induites Chocs et vibrations Longueur du câble Poids (câble / connecteur) Indice de protection (connecteur/câble) Protection CEM: CEI 60947-5-2 (7.2.3.1) CEI 61000-4-2 CEI 61000-4-3 CEI 61000-4-4 Matériau du boîtier et de la face sensible Epaisseur paroi de la face sensible Câble de raccordement (autres longueurs sur demande)

≤ s ≤ 0,8 sr)

< s ≤ sr)

nicht bündig

6 mm

Device with long operating distance on most metals

Main features:

− Long operating distance: 6 mm on steel and aluminum

− Extremely robust: one-piece stainless steel housing, including sensing face

− Supply voltage 10 ... 30 VDC, output current 200 mA

− Indication of secured operating zone (LED on)

− PNP and NPN, N.O. and N.C. executions

− PUR cable and S8 / S12 connector versions

Technical data:

(according to IEC 60947-5-2) Rated operating distance s Hysteresis Standard target Repeat accuracy Supply voltage range U Max. ripple content Output current Output voltage drop No-load supply current Leakage current Switching frequency Time delay before availability LED (0

≤ s ≤ 0,8 sr) LED (0,8 s Ambient temperature range T

Temperature drift of s Pressure resistance in "P" area Short-circuit protection Voltage reversal protection Induction protection

< s ≤ sr)

Shocks and vibration Cable length Weight (cable / connector) Degree of protection (connector/cable) EMC protection: IEC 60947-5-2 (7.2.3.1) IEC 61000-4-2 IEC 61000-4-3 IEC 61000-4-4 Housing and sensing face material

Sensing face thickness Connection cable (other lengths on request)

6 mm <20% s 18 x 18 x 1 mm, FE 360

≤

5%sr*

10 ... 30 VDC

≤

20%

≤200 mA ≤2 V bei / à / at 200 mA ≤10 mA ≤0,1 mA ≤700 Hz ≤40 msec

an / allumée / on blinkend / clignotante / blinking

-25 ... + 70 ≤10 % 100 bar max. eingebaut / intégrée / built-in eingebaut / intégrée / built-in eingebaut / intégrée / built-in IEC 60947-5-2/7.4 300 m max. 50 g / 18 g, 15 (-001) IP 67 / IP 68

5 kV Level 3 Level 3 Level 3 Edelstahl / acier inox / stainless steel (V2A / 1.4305 / AISI 303) 0,25 mm PUR 2 m 3 x 0,14mm

*(UB = 20 ... 30 VDC, TA = 23 oC ± 5 oC)

non noyable non-embeddable

°C

/ 72 x 0,05mm Ø

Page 2

data sheet

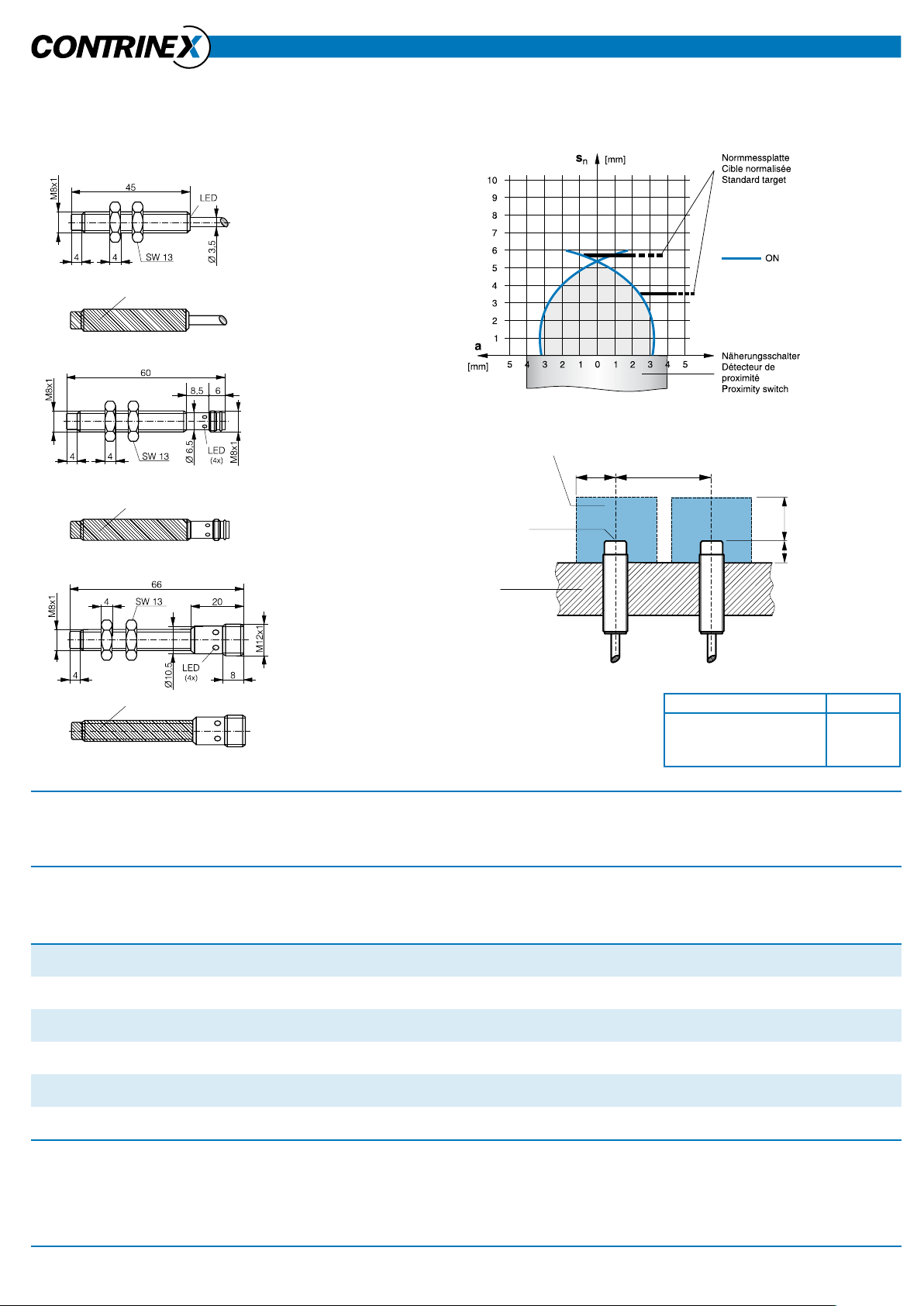

Abmessungen / Dimensions / Dimensions: Ansprechkurve* / Courbe de réponse* / Response diagram*:

Diese Zeichnungen lassen sich aus dem Internet (www.contrinex.com) herunterladen. Ces dessins peuvent être téléchargés depuis Internet (www.contrinex.com). These drawings can be downloaded from Internet (www.contrinex.com).

DW-AD-71#-M8

Bereich "P" / zone "P" / "P" area

DW-AS-71#-M8-001

Bereich "P" / zone "P" / "P" area

Einbau / Montage / Installation:

metallfreier Raum espace sans métaux metal-free zone

aktive Fläche face sensible sensing face

Träger suppor support

DW-AS-71#-M8

Bereich "P" / zone "P" / "P" area

Träger / support / support x

Aluminium/ aluminium / aluminum 9 mm Stahl / acier / steel 15 mm Messing / laiton / brass 10 mm Edelstahl / acier INOX / stainless steel 14 mm

* typische Werte / valeurs typiques / typical values

Reduktionsfaktoren für Messplatte aus* / Coefficients de réduction pour cible en* / Correction factors for target of*:

Stahl FE 360 Kupfer Aluminium Messing Edelstahl 1mm / 2mm dick Acier FE 360 1,0 cuivre 0,85 aluminium 1,0 laiton 1,4 acier INOX épaisseur 1mm / 2mm 0,3 / 0,9 Steel FE 360 copper aluminum brass stainless steel 1mm / 2mm thick

Typenspektrum / Types disponibles / Available types:

Artikelnummer Typenbezeichnung Schaltung Anschluss Ausgang Numéro d'article désignation polarité raccordement sortie Part number part reference polarity connection output

320 020 161 DW-AD-711-M8 NPN Kabel / câble / cable 2 m PUR Schliesser / à fermeture / N.O. 320 020 162 DW-AD-712-M8 NPN Kabel / câble / cable 2 m PUR Öffner / à ouverture / N.C. 320 020 163 DW-AD-713-M8 PNP Kabel / câble / cable 2 m PUR Schliesser / à fermeture / N.O. 320 020 164 DW-AD-714-M8 PNP Kabel / câble / cable 2 m PUR Öffner / à ouverture / N.C. 320 020 166 DW-AS-711-M8-001 NPN Stecker / connecteur / connector S8 Schliesser / à fermeture / N.O. 320 020 167 DW-AS-712-M8-001 NPN Stecker / connecteur / connector S8 Öffner / à ouverture / N.C. 320 020 168 DW-AS-713-M8-001 PNP Stecker / connecteur / connector S8 Schliesser / à fermeture / N.O. 320 020 169 DW-AS-714-M8-001 PNP Stecker / connecteur / connector S8 Öffner / à ouverture / N.C. 320 020 176 DW-AS-711-M8 NPN Stecker / connecteur / connector S12 Schliesser / à fermeture / N.O. 320 020 177 DW-AS-712-M8 NPN Stecker / connecteur / connector S12 Öffner / à ouverture / N.C. 320 020 178 DW-AS-713-M8 PNP Stecker / connecteur / connector S12 Schliesser / à fermeture / N.O. 320 020 179 DW-AS-714-M8 PNP Stecker / connecteur / connector S12 Öffner / à ouverture / N.C.

Der Einsatz dieser Geräte in Anwendungen, wo die Sicherheit von Personen von deren Funktion abhängt, ist unzulässig. Änderungen und Liefermöglichkeiten vorbehalten. Ces détecteurs ne peuvent être utilisés dans des applications où la protection ou la sécurité de personnes est concernée. Sous réserve de modifications et de possibilités de livraison. These proximity switches must not be used in applications where the safety of people is dependent on their functioning. Terms of delivery and rights to change design reserved.

700M8.indd / page 4-5 / rev. 6 / 09.06.09 / CB
