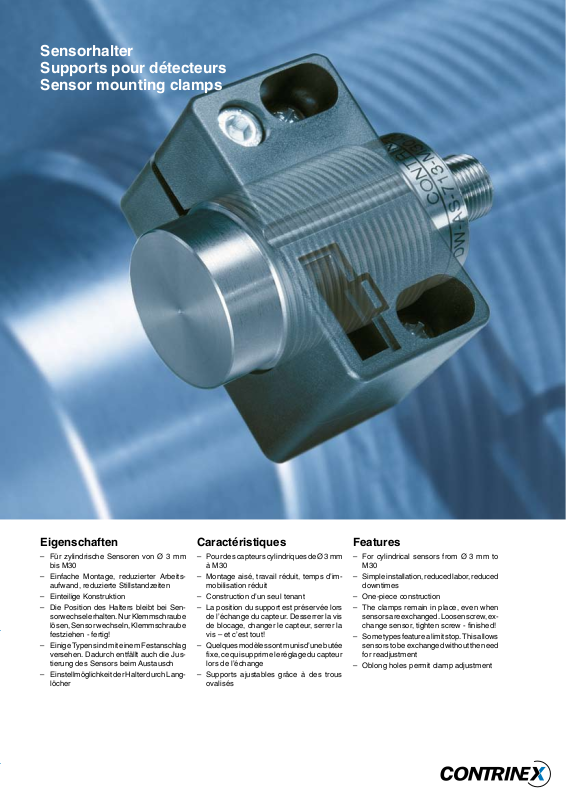

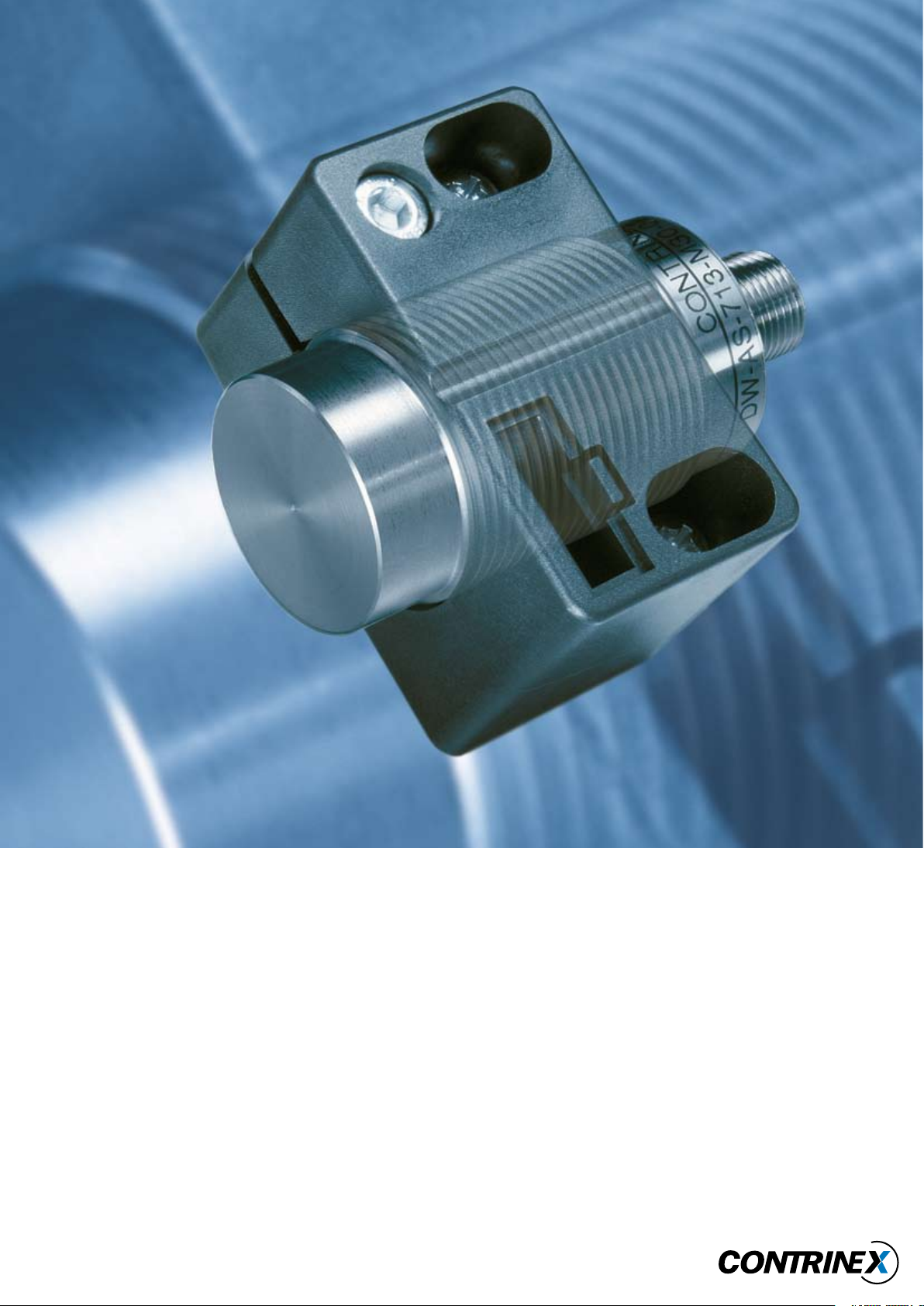

Sensorhalter
Supports pour détecteurs
Sensor mounting clamps
Eigenschaften
– Für zylindrische Sensoren von Ø 3 mm
bis M30
– Einfache Montage, reduzierter Arbeits-
aufwand, reduzierte Stillstandzeiten
– Einteilige Konstruktion
– Die Position des Halters bleibt bei Sen-
sorwechsel erhalten. Nur Klemmschraube
lösen, Sensor wechseln, Klemmschraube
festziehen - fertig!
– Einige Typen sind mit einem Festanschlag
versehen. Dadurch entfällt auch die Jus-
tierung des Sensors beim Austausch
– Einstellmöglichkeit der Halter durch Lang
löcher
Caractéristiques
– Pour des capteurs cylindriques de Ø 3 mm
à M30
– Montage aisé, travail réduit, temps d’im
mobilisation réduit
– Construction d’un seul tenant
– La position du support est préservée lors
de l’échange du capteur. Desserrer la vis
de blocage, changer le capteur, serrer la
vis – et c’est tout!
– Quelques modèles sont munis d’une butée
fixe, ce qui supprime le réglage du capteur
lors de l’échange
-
– Supports ajustables grâce à des trous
ovalisés
Features
– For cylindrical sensors from Ø 3 mm to
M30
-
– Simple installation, reduced labor, reduced
downtimes
– One-piece construction
– The clamps remain in place, even when
sensors are exchanged. Loosen screw, ex-
change sensor, tighten screw - finished!
– Some types feature a limit stop. This allows
sensors to be exchanged without the need
for readjustment
– Oblong holes permit clamp adjustment
Page 2

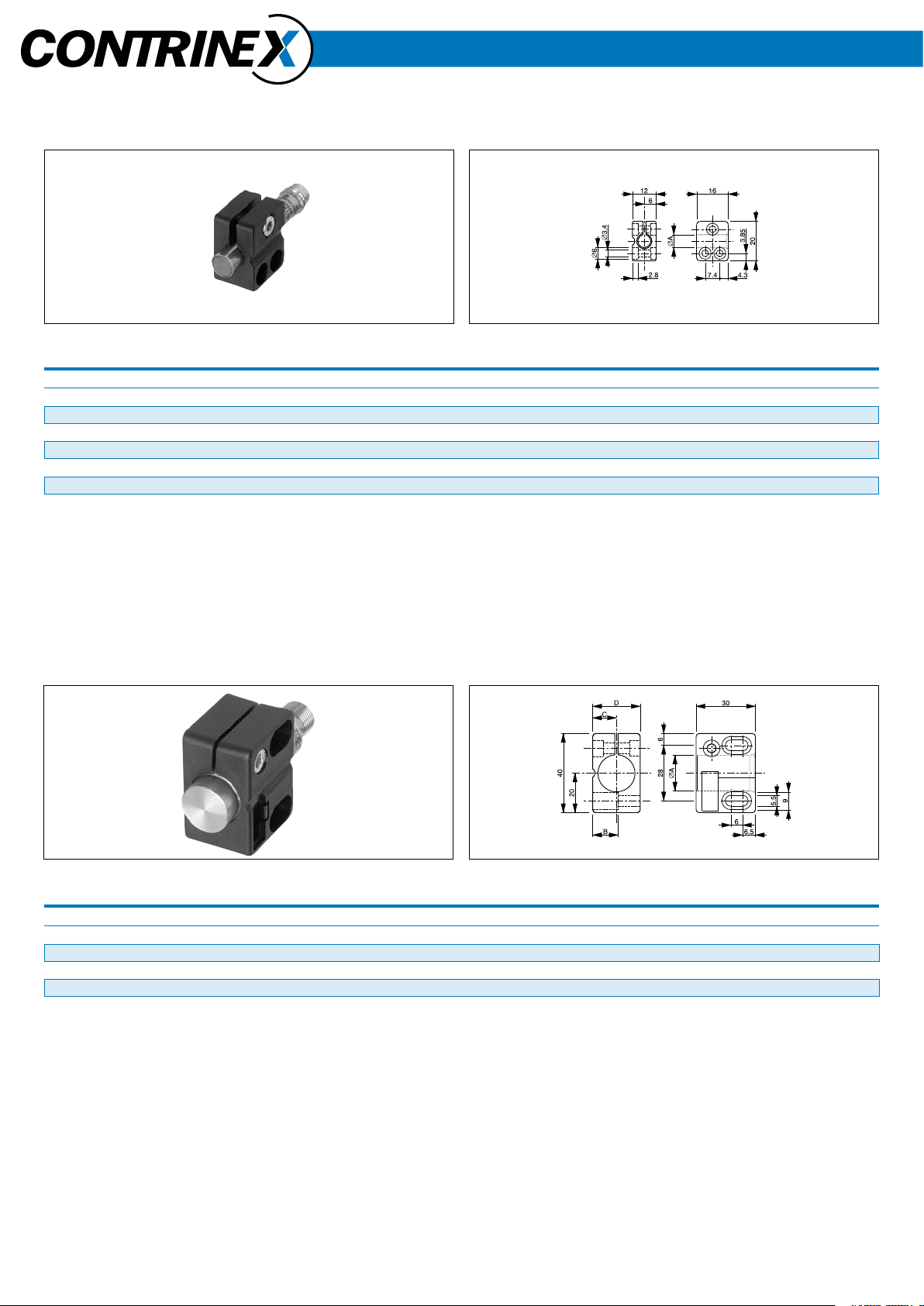

ø3, ø4, ø5, ø6.5, ø8
Technische Daten / Caractéristiques techniques / Technical data
Bez. / réf. / ref. Typ / type / type A
ASU-0001-030 ohne Festanschlag / sans butée / without limit stop
ASU-0001-040 ohne Festanschlag / sans butée / without limit stop
ASU-0001-050 ohne Festanschlag / sans butée / without limit stop
ASU-0001-065 ohne Festanschlag / sans butée / without limit stop
ASU-0001-080 ohne Festanschlag / sans butée / without limit stop
ASU-0002-080 mit Festanschlag / avec butée / with limit stop
Werkstoff / matériau / material: PA 6 schwarz / noir / black
Schraube / vis / screw: DIN 912; M3 verzinkt / zingué-passivé / zinc-plated
Mutter / écrou / nut: DIN 934; M3 verzinkt / zingué-passivé / zinc-plated
ø12, ø18
Ø 3 mm
Ø 4 mm
Ø 5 mm
Ø 6,5 mm
Ø 8 mm
Ø 8 mm
Technische Daten / Caractéristiques techniques / Technical data
Bez. / réf. / ref. Typ / type / type A B C D
ASU-0001-120 ohne Festanschlag / sans butée / without limit stop
ASU-0002-120 mit Festanschlag / avec butée / with limit stop
ASU-0001-180 ohne Festanschlag / sans butée / without limit stop
ASU-0002-180 mit Festanschlag / avec butée / with limit stop
Werkstoff / matériau / material: PA 6 GK (Ø 18 mm); PA 6 (Ø 12 mm) schwarz / noir / black
Schraube / vis / screw: DIN 912; M5 verzinkt / zingué-passivé / zinc-plated
Mutter / écrou / nut: DIN 934; M5 verzinkt / zingué-passivé / zinc-plated
Ø 12 mm 9,75 mm 9 mm 18 mm
Ø 12 mm 9,75 mm 9 mm 18 mm
Ø 18 mm 12,85 mm 12 mm 24 mm
Ø 18 mm 12,85 mm 12 mm 24 mm
Page 3

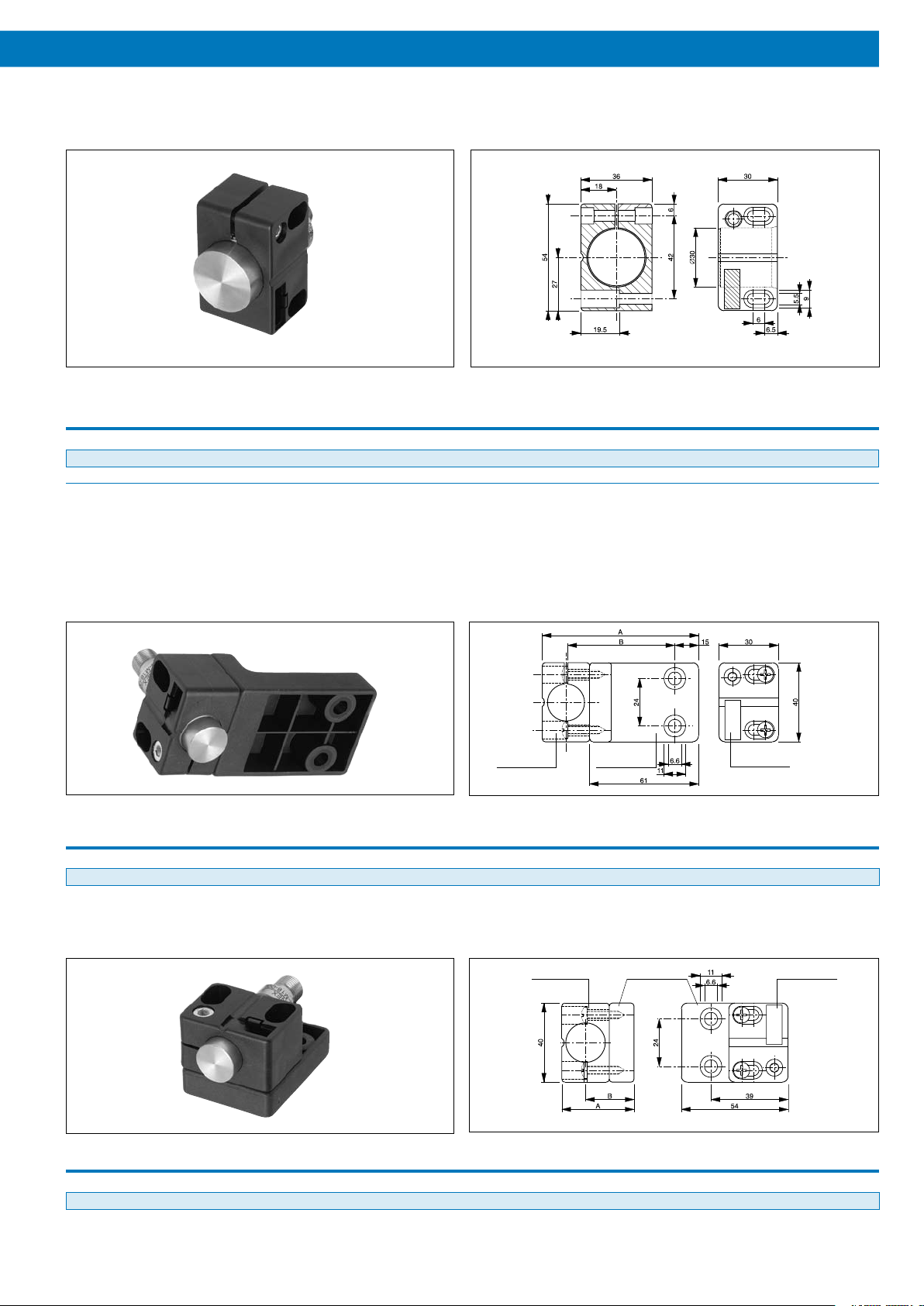

ø30
Technische Daten / Caractéristiques techniques / Technical data
Bez. / réf. / ref. Typ / type / type
ASU-0001-300 ohne Festanschlag / sans butée / without limit stop
ASU-0002-300 mit Festanschlag / avec butée / with limit stop
Werkstoff / matériau / material: PA 6 GK schwarz / noir / black
Schraube / vis / screw: DIN 912; M5 x 25 verzinkt / zingué-passivé / zinc-plated
Mutter / écrou / nut: DIN 934; M5 verzinkt / zingué-passivé / zinc-plated
Ø 30 mm
Ø 30 mm
Unterteile für Sensorhalter / bases pour supports / bases for mounting clamps ø12, ø18
ASU-000#-180
Technische Daten / Caractéristiques techniques / Technical data
Bez. / réf. / ref. Typ / type / type A mit / avec / with Ø12 / Ø18 B mit / avec / with Ø12 / Ø18
ASU-1000-000 horizontal / horizontal / horizontal 79 mm / 85 mm 55 mm / 58 mm
Werkstoff / matériau / material: PA 6 schwarz / noir / black
Schrauben / vis / screws: DIN 7981; Ø 4,2 verzinkt / zingué-passivé / zinc-plated
ASU-1000-000 ASU-000#-180
ASU-000#-180ASU-2000-000ASU-000#-180
Technische Daten / Caractéristiques techniques / Technical data
Bez. / réf. / ref. Typ / type / type A mit / avec / with Ø12 / Ø18 B mit / avec / with Ø12 / Ø18
ASU-2000-000 vertikal / vertical / vertical 30,5 mm / 36,5 mm 21,5 mm / 24,5 mm
Werkstoff / matériau / material: PA 6 schwarz / noir / black
Schrauben / vis / screws: DIN 7981; Ø 4,2 verzinkt / zingué-passivé / zinc-plated
