Page 1
UNMATCHED RELIABILITY AND SAFETY
Bedienungsanleitung
19” POWER RACK SERIE19” POWER RACK SERIE
DE
Page 2
CON TRIK I 19” Power Rack Serie I PGD-0022
CONTRIK
19“ Power Rack Serie

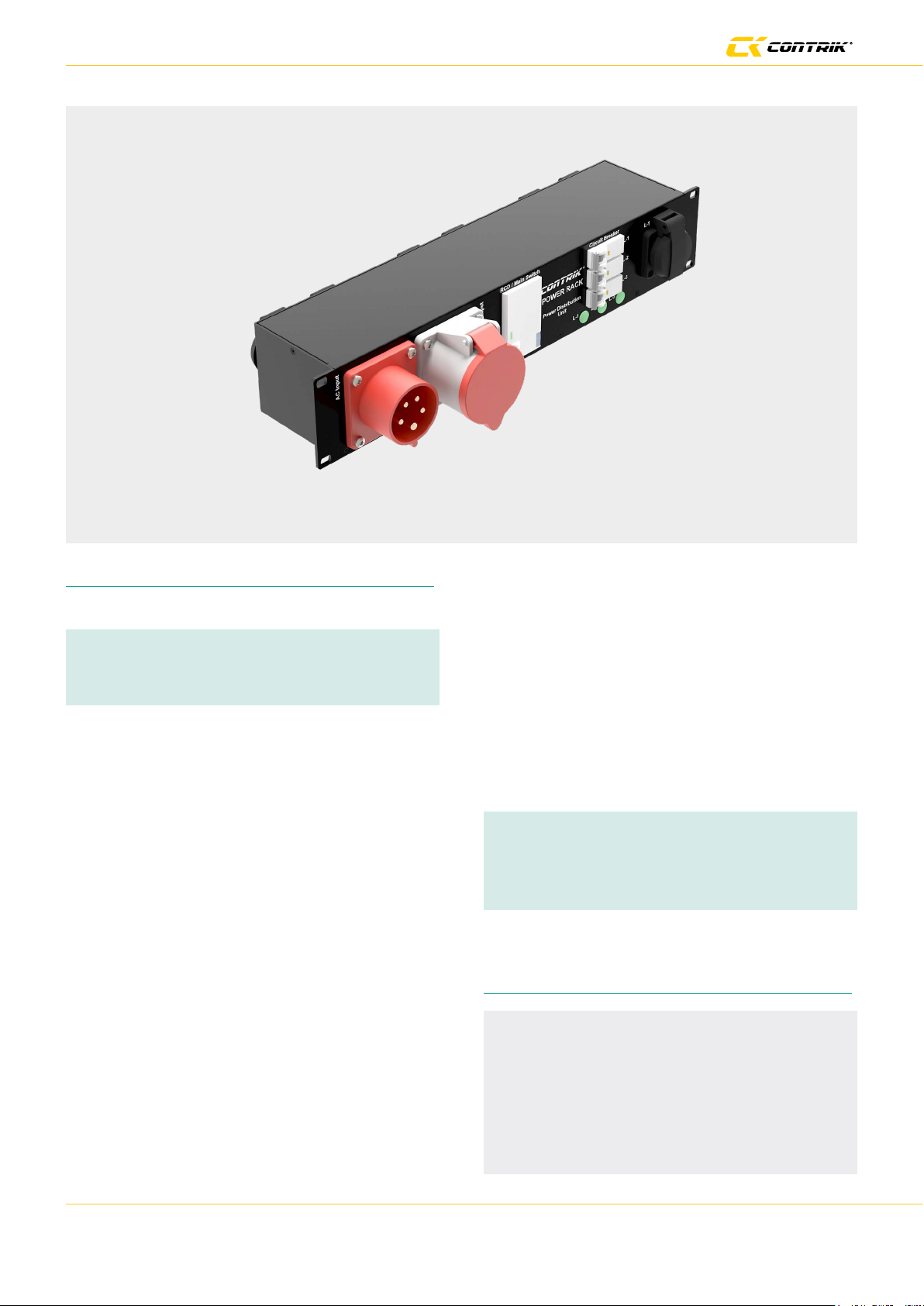

1. Allgemein
Produktgruppe:
CPR_ | CPR16 & CPR32
Die Angaben in dieser Bedienungsanleitung gelten
ausschließlich für die Geräte, die in dieser Anleitung
beschrieben werden und alle Varianten der CONTRIK
19“ Power Rack Serie. Je nach Ausführung der
Geräte und durch unterschiedliche Bauteile kann es
zu optischen Abweichungen mit den Darstellungen
in der Anleitung kommen. Zudem können sich die
Geräte funktional oder in ihrer Bedienung voneinander
unterscheiden.
Neben dieser Bedienungsanleitung können noch
weitere Anleitungen (z.B. Gerätekomponenten)
im Lieferumfang enthalten sein, die vollständig zu
beachten sind. Außerdem kann eine unsachgemäße
Verwendung Gefahren wie zum Beispiel Kurzschluss,
Brand, Stromschlag, etc. hervorrufen. Reichen Sie
das Produkt ausschließlich originalverpackt oder
mit dieser Bedienungsanleitung an Dritte weiter.
Für die sichere Verwendung des Produktes müssen
zudem die nationalen, gesetzlichen Regelungen
und Bestimmungen (z.B. Unfallverhütungs- und
Arbeitsschutzvorschriften sowie Umweltvorschriften)
des jeweiligen Landes beachtet werden. Alle
enthaltenen Firmennamen und Produktbezeichnungen
sind Warenzeichen der jeweiligen Inhaber. Alle Rechte
vorbehalten.
Aus Sicherheits- und Zulassungsgründen (CE)
dürfen Sie das Produkt nicht umbauen und/oder
verändern. Das Produkt ist nicht für die Verwendung
im medizinischen Bereich vorgesehen. Das Produkt ist
nicht für den Einsatz in explosionsgefährdeten oder
feuergefährlichen Umgebungen vorgesehen.
Bitte achten Sie auf die Nationalen Vorgaben.
In Deutschland handelt es sich um ein
ortsveränderliches Betriebsmittel und somit
sind die Anweisungen unter anderem aus der
DGUV Vorschrift 3 zu befolgen.
2. Lieferung prüfen
• 19“ Rackstromverteiler
• Elektrisches Prüfprotokoll nach VDE
0701/0702
2 Bedienungsanleitung | BDA 660
Page 3
CON TRIK I 19” Power Rack Serie I PGD-0022
3. Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und
beachten Sie insbesondere die
Sicherheitshinweise. Falls Sie die
Sicherheitshinweise und die Angaben
zur sachgemäßen Handhabung in
dieser Bedienungsanleitung nicht
befolgen, übernehmen wir für
dadurch resultierende Personen-/
Sachschäden keine Haftung.
Außerdem erlischt in solchen Fällen
die Gewährleistung/Garantie.
Dieses Symbol bedeutet:
Die Bedienungsanleitung lesen.
• Das Produkt ist kein Spielzeug. Halten Sie es von
Kindern und Haustieren fern.
• Es erlischt der Garantieanspruch, bei manuellen
Veränderungen des Gerätes.
• Möglicherweise gefährliche optische Strahlung
emittierendes Produkt.
• Nicht in aktivierte Lampe blicken. Möglicherweise
schädlich für das Auge.
• Lagerung und Betrieb nur in trockener und
geschützter Umgebung. Zwingend Schutzart
beachten.
• Setzen Sie das Produkt keiner sehr hohen
mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist,
nehmen Sie das Produkt außer Betrieb und
schützen Sie es vor unbeabsichtigter Verwendung.
Der sichere Betrieb ist nicht mehr gewährleistet,
wenn das Produkt:
sichtbare Schäden aufweist,
nicht mehr ordnungsgemäß funktioniert,
über einen längeren Zeitraum unter ungünstigen
Umgebungsbedingungen gelagert wurde oder
erheblichen Transportbelastungen ausgesetzt
wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch
Stöße, Schläge oder dem Fall kann das Produkt
beschädigt werden.
• Beachten Sie auch die Sicherheitshinweise und
Bedienungsanleitungen der übrigen Geräte, die an
das Produkt angeschlossen werden.
• Im Inneren des Gerätes befinden sich Teile, die unter
hoher elektrischer Spannung stehen. Entfernen Sie
niemals Abdeckungen. Im Geräteinneren befinden
sich keine vom Benutzer zu wartende Teile.
• Fehlerschutzschalter (FI und FI/LS) sind durch
Betätigen der Testtaste vor jedem Einsatz und
mindestens 1mal im Monat auf Ihre Funktion zu
überprüfen. Löst der Fehlerstromschutzschalter
dabei nicht aus, ist dieser unverzüglich zu
überprüfen oder auszuwechseln.
• Verwenden Sie für den Anschluss des Gerätes an das
400 V Netz ein ordnungsgemäß isoliertes 5poliges
CEE Kabel. Nehmen Sie am CEE Kabel und an den
CEE Steckvorrichtungen keine Veränderungen vor.
Bei Nichtbeachtung kann es zu einem elektrischen
Schlag kommen und es besteht Brand- und
Lebensgefahr. Falls Sie unsicher sind wenden Sie
sich an einen autorisierten Elektrotechniker.
• Netzstecker dürfen nie mit nassen Händen einoder ausgesteckt werden.
• Verwenden Sie als Spannungsquelle ausschließlich
eine ordnungsgemäße, durch eine Fachkraft
abgenommene 5polige CEE Netzsteckdose
(400 V/AC, 50 Hz)
• Achten Sie bei der Stromversorgung des
Geräts darauf, dass der Kabelquerschnitt der
Anschlussleitung gemäß nationalen Normen (z.B.
DIN) ausreichend dimensioniert ist.
• Verbinden Sie das Produkt niemals gleich dann
mit der Stromversorgung, wenn es von einem
kalten Raum in einen warmen Raum gebracht
wurde (z.B. bei Transport). Das dabei entstehende
Kondenswasser kann unter Umständen das
Gerät zerstören oder zu einem elektrischen
Schlag führen! Lassen Sie das Produkt zuerst auf
Zimmertemperatur kommen.
• Warten Sie, bis das Kondenswasser verdunstet ist,
dies kann einige Stunden dauern. Erst danach darf
das Produkt mit der Stromversorgung verbunden
und in Betrieb genommen werden.
• Überlasten Sie das Produkt nicht. Beachten Sie die
Anschlussleistung in den technischen Daten.
• Betreiben Sie das Produkt nicht abgedeckt! Bei
höheren Anschlussleistungen erwärmt sich das
Produkt, was beim Abdecken zu einer Überhitzung
und ggf. einem Brand führen kann.
• Das Produkt ist nur bei gezogenem Netzstecker
spannungsfrei.
• Achten Sie darauf, dass das Produkt spannungsfrei
ist, bevor Sie ein Gerät daran anschließen.
• Unter folgenden Bedingungen muss der
Netzstecker aus der Steckdose gezogen werden:
vor dem Reinigen des Produkts
bei Gewitter
wenn das Produkt über einen längeren
Zeitraum nicht verwendet wird.
• Gießen Sie nie Flüssigkeiten über oder neben dem
Produkt aus. Es besteht höchste Gefahr eines Brandes
oder lebensgefährlichen elektrischen Schlages.
Sollte dennoch Flüssigkeit ins Geräteinnere gelangt
sein, schalten Sie sofort die CEE Netzsteckdose,
3Bedienungsanleitung | BDA 660
Page 4
CON TRIK I 19” Power Rack Serie I PGD-0022
an der das Produkt angeschlossen ist, allpolig ab
(Sicherung/Sicherungsautomat/FI-Schutzschalter
des zugehörigen Stromkreises abschalten). Ziehen
Sie erst danach den Netzstecker des Produkts aus
der Netzsteckdose und wenden Sie sich an eine
Fachkraft. Betreiben Sie das Produkt nicht mehr.
• In gewerblichen Einrichtungen sind die
örtlichen Unfallverhütungsvorschriften.
Für Deutschland:
Die Unfallverhütungsvorschriften des Verbandes
der gewerblichen Berufsgenossenschaften
für elektrische Anlagen und Betriebsmittel.
In Schulen, Ausbildungsstätten, Hobbyund
Selbsthilfewerkstätten muss der Umgang mit
elektrischen Geräten durch geschultes Personal
überwacht werden..
• Wenden Sie sich an eine Fachkraft, wenn Sie
Zweifel über die Arbeitsweise, die Sicherheit oder
den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und
Reparaturarbeiten ausschließlich von einer
Fachkraft bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser
Bedienungsanleitung nicht beantwortet werden,
wenden Sie sich an unseren technischen
Kundendienst oder an andere Fachleute.

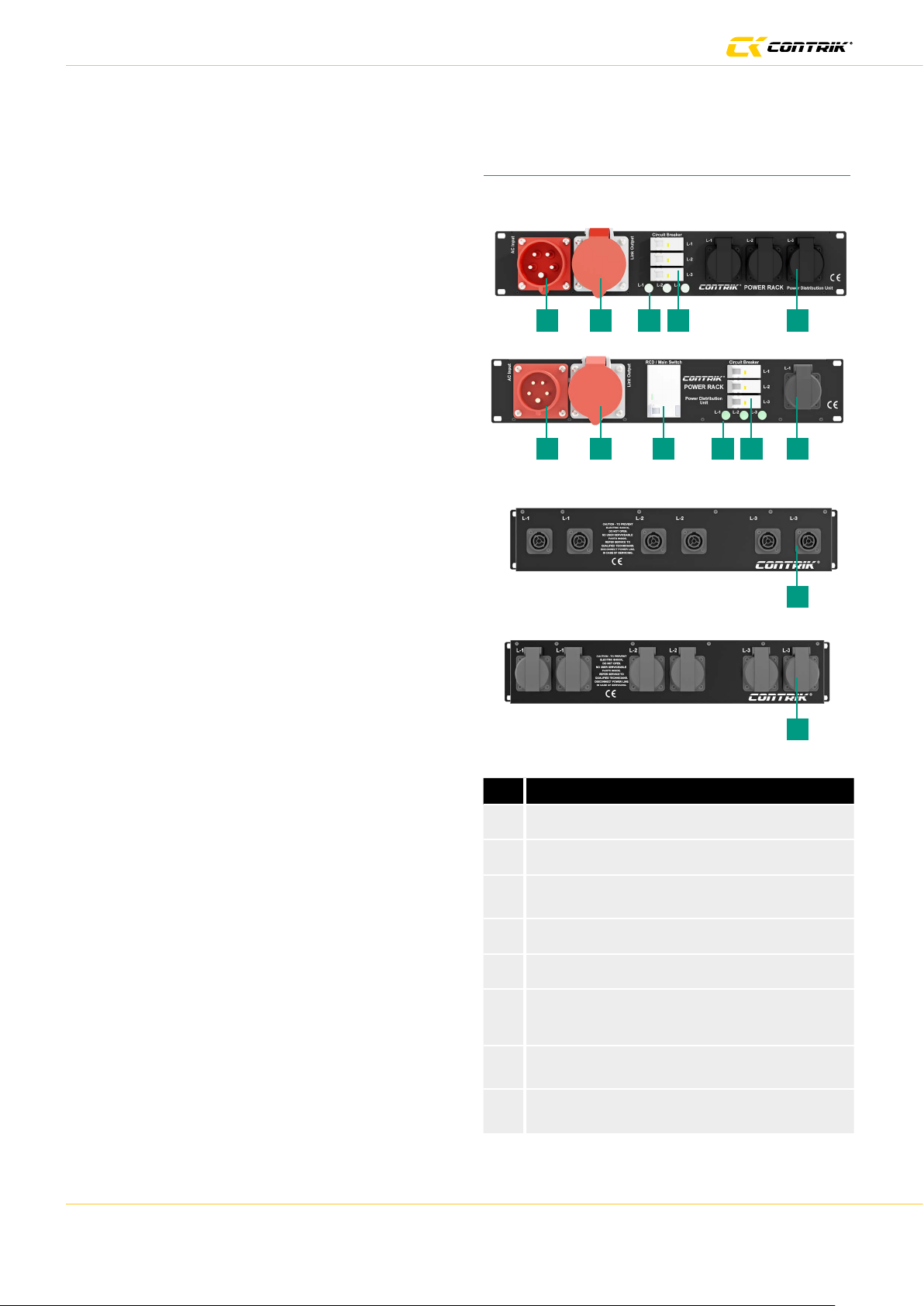

4. Produktbeschreibung
Geräteaufbau und Varianten
Frontseite
A
A
Rückseite
B
DDE
B C
E
F
Variante 1
F
Variante 2
G
Variante A
Pos. Description
A CEE 16 A oder 32 A Input
B CEE 16 A oder 32 A Durchschliff
Absicherung RCD
C
(bei Varianten mit 7 Abgängen (F+G)
D Phasenkontrolle
E Absicherung 3 x MCB
Schukosteckdose(n) Front
F
Variante 1: 3x (L1,L2,L3)
Variante 2: 1x (L1)
powerCON TRUE1
G
je 2x pro Phase
Schukosteckdosen(n) Rückseite
H
je 2x pro Phase
H
Variante B
4 Bedienungsanleitung | BDA 660
Page 5
CON TRIK I 19” Power Rack Serie I PGD-0022
5. Inbetriebnahme
Die in diesem Kapitel beschriebenen Tätigkeiten dürfen
ausschließlich von einer qualifizierten Elektrofachkraft
durchgeführt werden!
Das Geräte ist ausschließlich für den Einbau in
einen 19“- Zoll Schrank oder Case vorgesehen.
Bei Anschluss des Geräts an eine Zuleitung mit
unzureichendem Leitungsquerschnitt und / oder
unzureichender Vorsicherung besteht die Gefahr eines
Brands der Verletzungen verursachen kann oder einer
Überlastung, welche eine Beschädigung des Geräts
verursachen kann. Beachten Sie die Angaben auf dem
Typenschild!
Anschluss der Steckdosen prüfen
Versorgen Sie den Stromverteiler über den
Anschluss mit Strom.
Schalten Sie die Schutzorgane ein.
6. Bedienung
Dieses Gerät dient zur Verteilung von elektrischem
Strom auf mehrere angeschlossenen Verbraucher.
Das Gerät ist für den professionellen Einsatz konzipiert
und nicht für die Verwendung in Haushalten geeignet.
Bei festem Einbau in stationäre 19“ Gestell Schränke
ist das Gerät für den unbeaufsichtigten Dauerbetrieb
geeignet. Verwenden Sie das Gerät ausschließlich
wie in dieser Bedienungsanleitung beschrieben.
Jede andere Verwendung sowie die Verwendung
unter anderen Betriebsbedingungen gelten als nicht
bestimmungsgemäß und können zu Personen- oder
Sachschäden führen. Für Schäden, die aus nicht
bestimmungsgemäßem Gebrauch entstehen, wird
keine Haftung übernommen.
7. Wartung, Prüfung und
Reinigung
• Gehäuse, Befestigungsmaterialien und
Aufhängungen dürfen keine Anzeichen von
Verformungen aufweisen.
Die Reinigung des Geräteinneren nur von
qualifiziertem Personal durchführen lassen.
• Bitte prüfen Sie die nationalen Vorschriften für
die Produktprüfung. Für Deutschland:Gemäß
DGUV Vorschrift 3 ist diese Prüfung durch eine
Elektrofachkraft oder auch eine elektrotechnisch
unterwiesene Person bei Verwendung geeigneter
Mess- und Prüfgeräte durchzuführen.
Als Prüfungsintervall hat sich ein Zeitraum von
1 Jahr bewährt. Sie müssen das Intervall gemäß
DGUV Vorschrift 3 Durchführungsanweisung an
Ihre wirklichen Betriebsbedingen festlegen. Der
Rahmen liegt zwischen 3 Monaten und 2 Jahren
(Büro).
• Schalten Sie das Produkt vor der Reinigung aus.
Trennen Sie dann den Stecker des Produkts von
der Netzsteckdose. Trennen Sie anschließend den
angeschlossenen Verbraucher vom Produkt.
• Zur Reinigung genügt ein trockenes, weiches und
sauberes Tuch. Staub lässt sich mit Hilfe eines
langhaarigen, weichen und sauberen Pinsels und
einem Staubsauger leicht entfernen.
• Verwenden Sie auf keinen Fall aggressive
Reinigungsmittel oder chemische Lösungen,
da dadurch das Gehäuse angegriffen oder die
Funktion beeinträchtigt werden könnte.
Das Gerät darf nur von Personen benutzt werden, die
über ausreichende physische, sensorische und geistige
Fähigkeiten sowie über entsprechendes Wissen und
Erfahrung verfügen. Andere Personen dürfen das
Gerät nur benutzen, wenn sie von einer für ihre
Sicherheit zuständigen Person beaufsichtigt oder
angeleitet werden.
5Bedienungsanleitung | BDA 660
Page 6
CON TRIK I 19” Power Rack Serie I PGD-0022
8. Entsorgung
Elektronische Geräte sind Wertstoffe
und gehören nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende
seiner Lebensdauer gemäß den
geltenden gesetzlichen Bestimmungen.

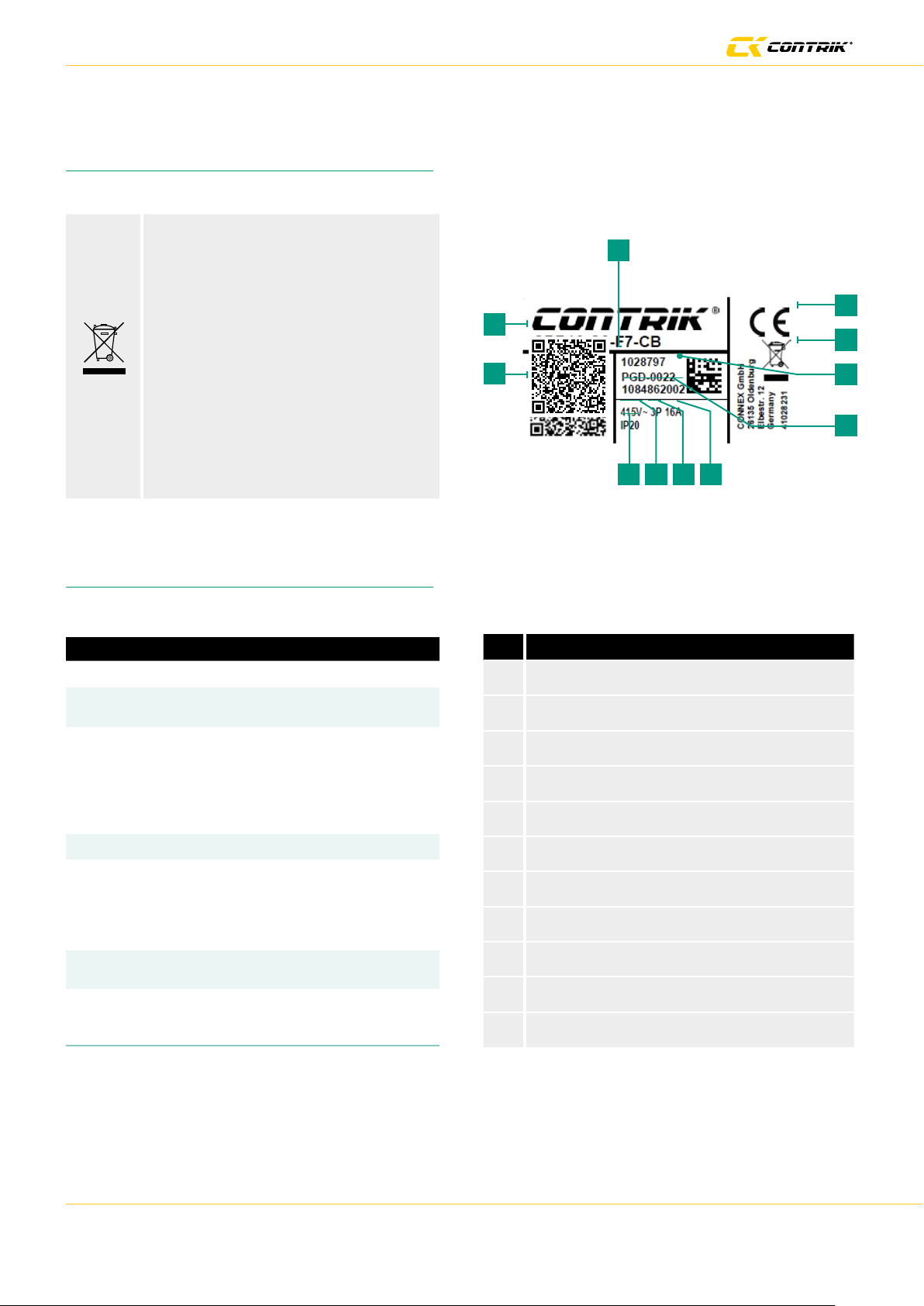

Etikett:
10
1
9
Sie erfüllen damit die gesetzlichen
Verpflichtungen und leisten Ihren
Beitrag zum Umweltschutz.
Senden Sie das Gerät zur Entsorgung
kostenfrei an den Hersteller.
9. Technische Daten
General specifications
Versorgungssspannung 415 V/AC, 50 Hz
Nennstrom 16 A Power Rack
32 A Power Rack
Ausgangsanschlüsse Schukosteckdose / powerCON
TRUE 1 250V 16A
CEE Flanschsteckdose 415 V LINK
16 A (CPRS16...) , 32A (CPR32...)
Durchgeschliffen und nicht
abgesichert
Schutzart IP20
Betriebstemperatur -5 bis +40°C
Durch Betriebstemperaturen
> 20° C verändert sich das
Auslöseverhalten der
Sicherungsautomaten.
Relative
Luftfeuchtigkeit
Abmessungen 483 mm x 88 mm (2 HE) x 104 mm
50 %, nicht kondensierend
(ohne Armaturen)
2
3 4115 6
Pos. Description
1 Artikelbezeichnung
2 QR Code für weitere Optionen wie z.B.: Manual
3 Schutzart (IP)
4 Bemessungsspannung
5 Anzahl der Außenleiter
6 Eingangssteckverbindung
7 Seriennummer (& Chargennummer)
8 Produktgruppe
9 Verpflichtende Selbstdeklaration (WEEE-Richtline)
10 CE-Kennzeichnung
11 Artikelnummer
8
7
Weitere technische Daten finden Sie in den
entsprechenden Datenblättern oder auf
www.contrik.com
6 Bedienungsanleitung | BDA 660
Page 7
CON TRIK I 19” Power Rack Serie I PGD-0022
Impressum
Änderungen aufgrund des technischen Fortschritts vorbehalten! Diese Bedienungsanleitung entspricht dem Stand der Technik zum Zeitpunkt der Produktauslieferung und nicht dem aktuellen
Entwicklungsstand bei Neutrik.
Sollten Seiten oder Abschnitte dieser Bedienungsanleitung fehlen, wenden Sie sich bitte an den
Hersteller unter der unten angegebenen Adresse.
Urheberrechte ©
Dieses Benutzerhandbuch ist urheberrechtlich geschützt. Das Benutzerhandbuch darf weder auszugsweise noch vollständig ohne ausdrückliche schriftliche Genehmigung von Neutrik vervielfältigt,
vervielfältigt, mikroverfilmt, übersetzt oder zur Speicherung und Verarbeitung in EDV-Anlagen umgewandelt werden.
Copyright by: © Neutrik® AG
Dokument Identifikation:
Dokumenten Nr.: BDA 660 V1
Version: 2023/02
Original Sprache: Deutsch
Hersteller:
Connex GmbH / Neutrik Group
Elbestraße 12
DE-26135 Oldenburg
Germany
www.contrik.com
7Bedienungsanleitung | BDA 660
Page 8
UNMATCHED RELIABILITY AND SAFETY
LIECHTENSTEIN (HEADQUARTERS)
Neutrik AG, Im alten Riet 143,
9494 Schaan, Liechtenstein
T +423 237 24 24, F +423 232 53 93, [email protected]
GERMANY / NETHERLANDS / DENMARK / AUSTRIA
Neutrik Vertriebs GmbH, Felix-Wankel-Straße 1,
85221 Dachau, Germany
T +49 8131 28 08 90, [email protected]
GREAT BRITAIN
Neutrik (UK) Ltd., Westridge Business Park, Cothey Way Ryde,
Isle of Wight PO33 1 QT
T +44 1983 811 441, [email protected]
BDA 660 V1 - 19“ Power Rack Serie - 2023/02 – Data subject to change without prior notice. © 2023 Neutrik AG.
FRANCE
Neutrik© France, 52 Rue d’aguesseau,
92100 Boulogne
T +33 1 41 31 67 50, [email protected]
USA
Neutrik Americas., 4115 Taggart Creek Road,
Charlotte, North Carolina, 28208
T +1 704 972 3050, [email protected]
JAPAN
Neutrik Limited, Yusen-Higashinihonbashi-Ekimae Bldg., 3-7-19
Higashinihonbashi, Chuo-ku, Tokyo 103
T +81 3 3663 47 33, [email protected]
HONG KONG
Neutrik Hong Kong LTD., Suite 18,
7th Floor Shatin Galleria Fotan, Shatin
T +852 2687 6055, [email protected]
CHINA
Ningbo Neutrik Trading Co., Ltd., Shiqi Street, Yinxian Road West
Fengjia Village, Hai Shu District, Ningbo, Zhejang, 315153
T +86 574 88250833, [email protected]
SWITZERLAND
Contrik AG, Steinackerstrasse 35,
8902 Urdorf, Switzerland
T +41 44 736 50 10, [email protected]
www.contrik.com
Loading...
