Page 1

Projecteur architectural couleur IP66 24 LED RGBL - 200 W - 30°

Color architectural projector IP66 24 RGBL LED - 200 W - 30°

Farb-Architekturprojektor IP66 24 RGBL LEDs – 200 W – 30°

Proyector arquitectónico en color IP66 24 LEDs RGBL - 200 W - 30°

Architectonische kleurenprojector IP66 24 RGBL LED -200 W- 30°

Pour bénécier des dernières informations et mises à jour sur les produits CONTEST® sur :

www.architectural-lighting.eu

Make sure you get the latest news and updates about the CONTEST® products on :

www.architectural-lighting.eu

Sichern Sie sich die neuesten Nachrichten und Updates über CONTEST®-Produkte auf:

www.architectural-lighting.eu

Asegúrese de recibir las últimas noticias y actualizaciones sobre los productos CONTEST® en: www.architectural-lighting.eu Zorg dat u het laatste nieuws over en de nieuwste updates van de CONTEST®-producten ontvangt via: www.architectural-lighting.eu

GUIDE DE L’UTILISATEUR

USER GUIDE

BEDIENUNGSANLEITUNG

GUÍA DEL USUARIO

GEBRUIKERSHANDLEIDING

H11547 - Version 1 / 08-2023

Page 2

Français

VPANEL-200RGBL - Projecteur architectural IP66 à 24 LEDs 20W 4en1 RGBL

1 - Instructions de sécurité

Informations importantes de sécurité

Seuls les services techniques compétents et reconnus par CONTEST sont habilités à réaliser la maintenance de cet appareil. Les gestes courants d'entretien doivent respecter les précautions de ce manuel.

Cet appareil contient à l’intérieur de son boîtier, des parties non isolées sous tensions sufsamment élevées pour représenter un risque de choc électrique. Vous ne devez en aucun cas réaliser la maintenance de cet appareil lorsque celui-ci est sous tension.

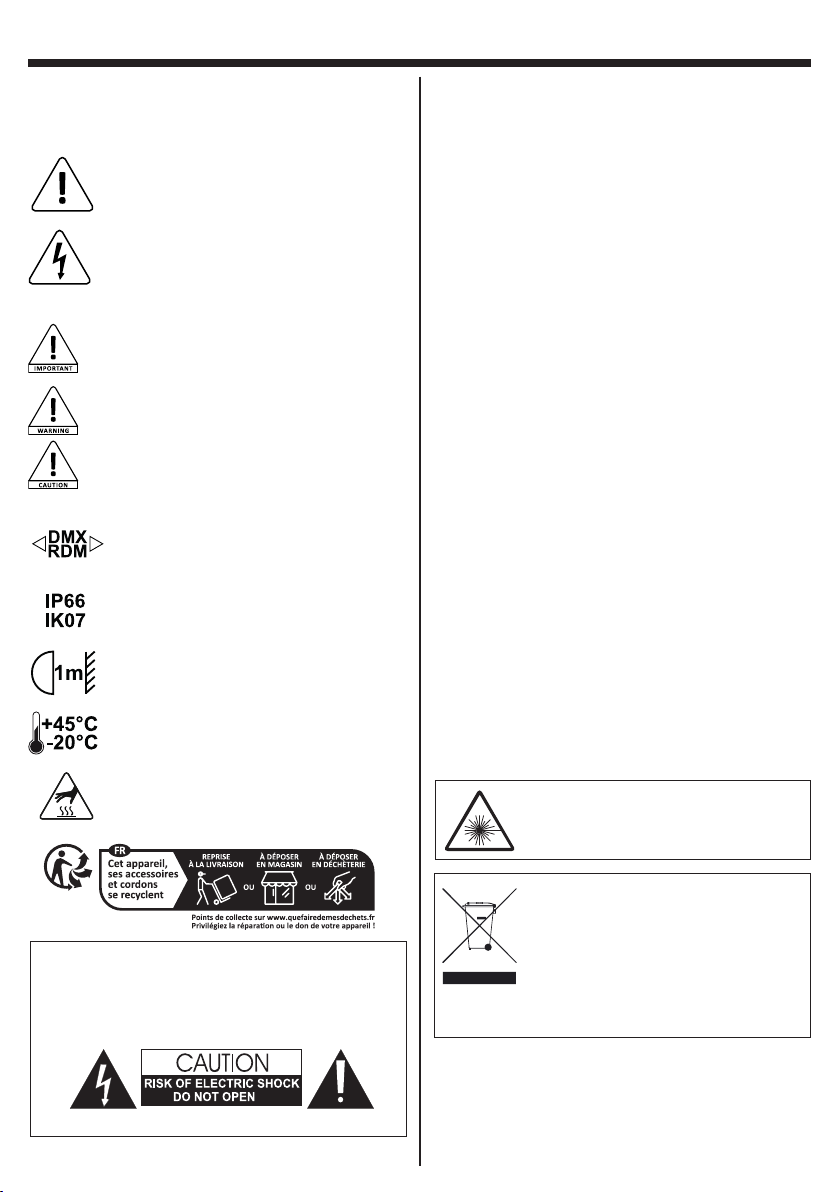

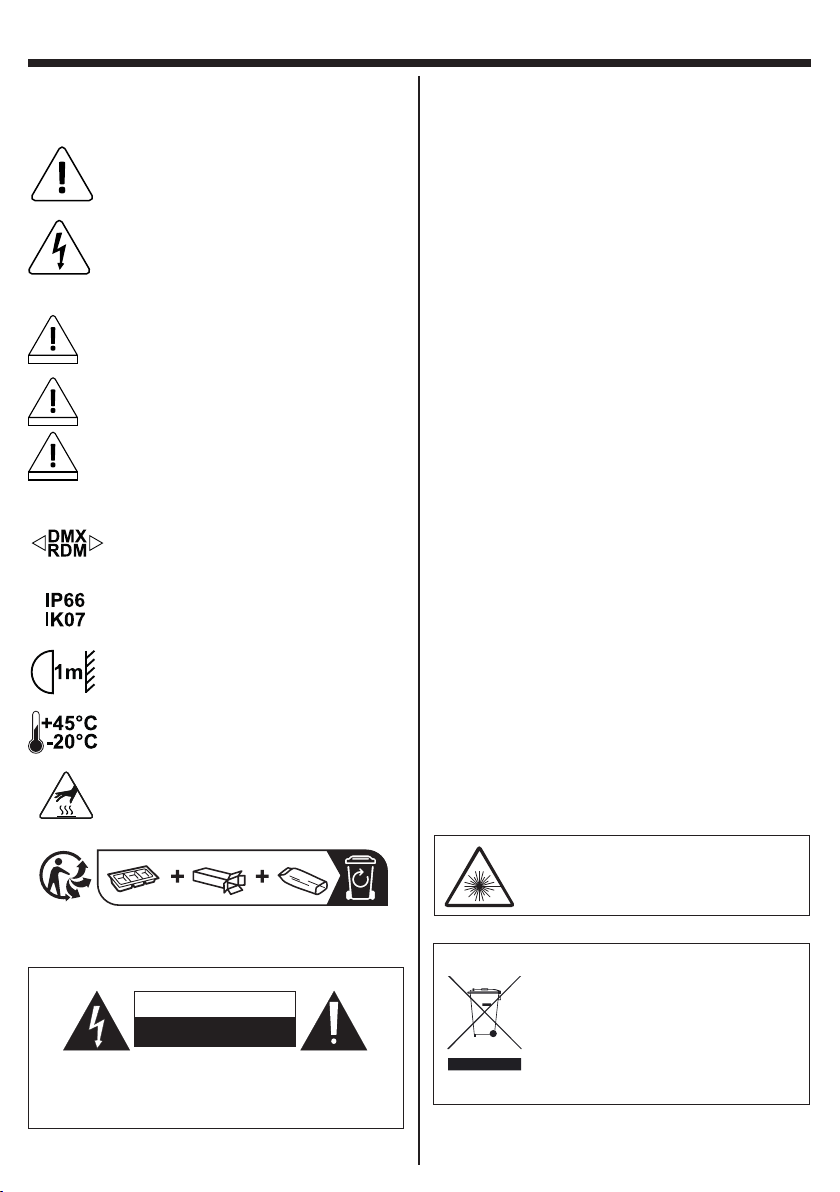

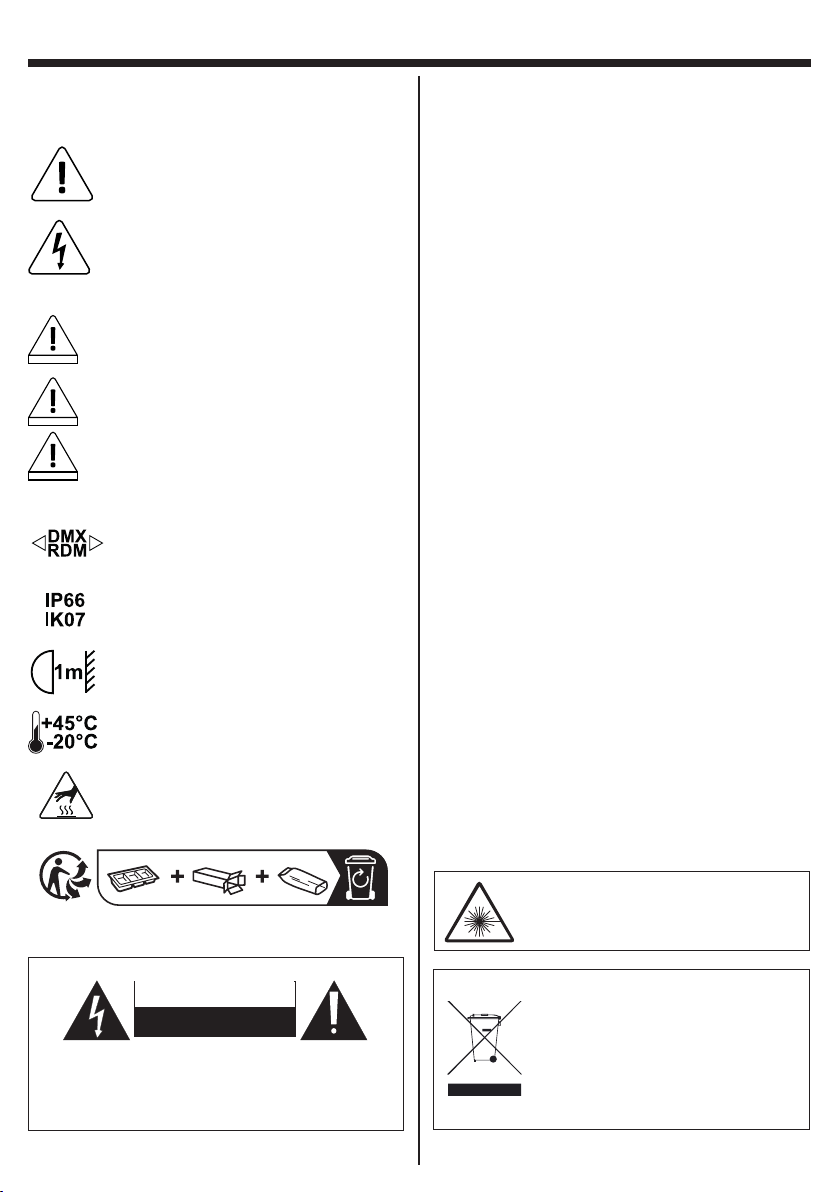

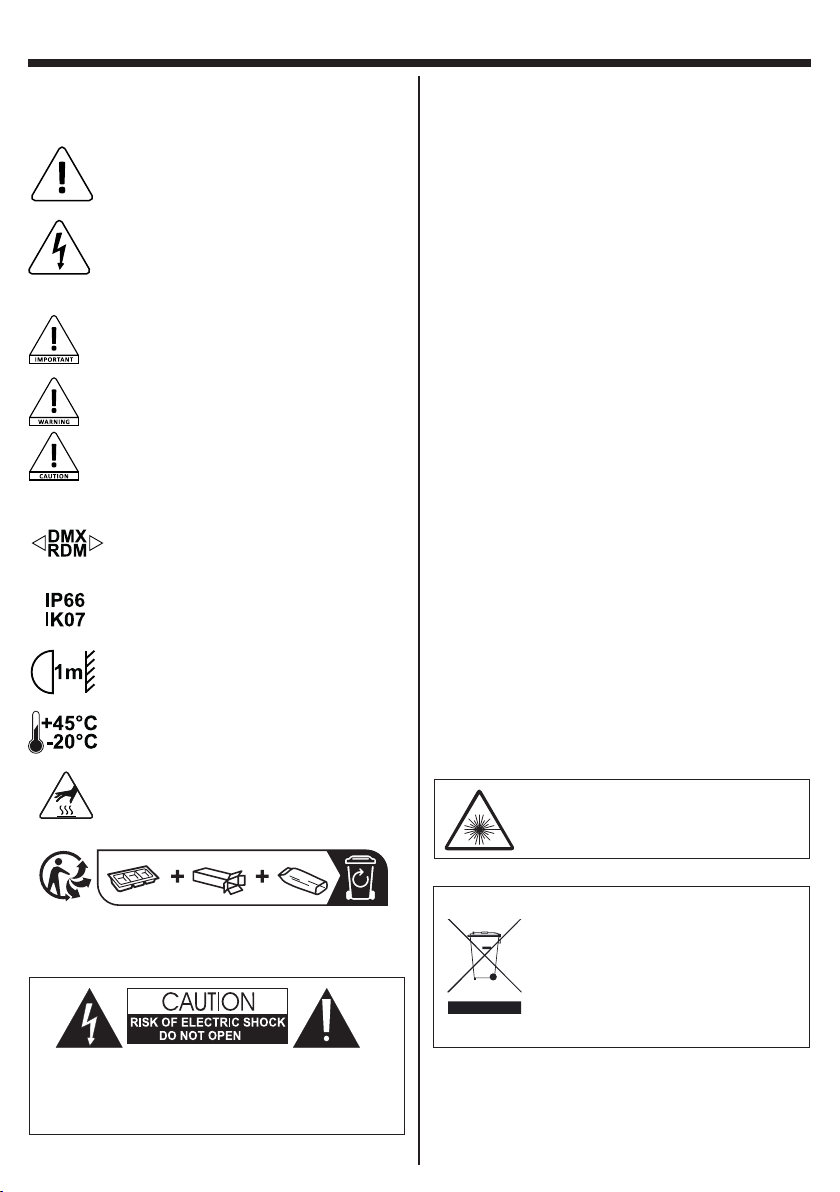

Symboles utilisés dans la notice

Le symbole IMPORTANT signale une recommandation d'utilisation importante.

Le symbole WARNING signale un risque d'atteinte à l'intégrité physique de l'utilisateur et de toute autre personne présente. Le produit peut de plus être endommagé.

Le symbole CAUTION signale un risque de dégradation du produit.

Symboles utilisés sur le projecteur

Le symbole DMX - RDM indique que le projecteur est congurable et pilotable en DMX via le protocole RDM (Remote Data Managment).

Les symboles IP66 - IK07 indiquent les niveaux de protection de l’appareil : IP66 : Totalement protégé contre les poussières et protégé contre les forts jets d’eau de toutes directions. IK07 : Protégé contre une énergie d’impact de 2 Joules.

Le symbole 1m indique la distance minimale à respecter entre le projecteur et la surface éclairée.

Le symbole -20° / +45° indique la plage de températures ambiantes extrême dans laquelle le projecteur peut fonctionner.

Instructions et recommandations

1 - Lisez les instructions :

Il est conseillé de bien lire toutes les instructions d’utilisation et de fonctionnement avant l’utilisation de l’appareil.

2 - Conservez les instructions :

Il est conseillé de conserver les instructions d’utilisation et de fonctionnement ultérieurement.

3 - Considérez les avertissements :

Il est conseillé de bien prendre en compte tous les avertissements et toutes les instructions de fonctionnement du produit.

4 - Suivez les instructions :

Il est conseillé de bien suivre toutes les instructions de fonctionnement et d’utilisation.

5 - Installation :

L’installation doit se faire par du personnel qualifié et avec du matériel certifié uniquement. Ne posez pas cet appareil sur un support instable, l’appareil risquerait de tomber blessant gravement un enfant ou un adulte et de s’abîmer sérieusement. Assurez-vous que le support de xation peut tenir 10 fois le poids de l’appareil. Utilisez toujours une double accroche avec un câble de sécurité aux normes. Faites inspecter l’installation par un expert avant la mise en service.

6 - Chaleur :

Il est conseillé de maintenir le produit éloigné de sources de chaleur et de matériaux et liquide inammable. Ne couvrez pas les ouvertures de ventilation, cela pourrait entraîner une surchauffe. l’appareil refroidit par convections naturelle, sa surface peut être très chaude et entraîner des brûlures. Laisser refroidir avant toute manipulation.

7 - Alimentation électrique :

Ce produit fonctionne seulement sur le voltage indiqué sur une étiquette au dos de l’appareil. Si vous n’êtes pas sûr du voltage de votre installation électrique, consultez votre revendeur ou votre compagnie d’électricité.

8 - Protection des câbles électriques:

Veillez à ce que les câbles électriques ne soient pas susceptibles d’être piétinés ou pincés.Tenir les câbles et connecteurs éloignés d’eau stagnante. Utilisez uniquement des connecteurs et boîtes de dérivations étanches approuvés IP67 minimum.

9 - Pour nettoyer :

Débranchez l’appareil avant de le nettoyer. N’utilisez pas d’accessoires non conseillés par le fabricant. Utilisez un chiffon humide sur la surface de l'appareil.

10 - Dommages nécessitant un entretien :

Adressez-vous à des personnes qualiées dans les cas suivants :

- Quand le cordon d’alimentation ou la prise est abîmé.

- Si le produit a des traces d’humidité à l’intérieur.

- Si le produit ne fonctionne pas normalement en suivant les instructions.

- Si le produit a pris un choc.

11 - Entretien/révision :

N’essayez pas de réviser vous-même ce produit. Cela vous exposerait à une dangereuse tension. Adressez-vous à un personnel qualié. N’ouvrez jamais l’appareil sinon l’étanchéité ne serait plus garantie. Faites intervenir du personnel qualié uniquement.

12 - Milieu de fonctionnement :

Température du milieu de fonctionnement : De -20° à +45°.

13 - Transport :

Utilisez l’emballage d’origine pour transporter l’appareil.

Ce symbole indique un risque de brûlure en cas de contact avec le projecteur en fonctionnement. (dissipation thermique passive via le corps du projecteur). .

ATTENTION : An de réduire les risques de chocs électriques, ne retirez

jamais les capots. Il n’y a aucune pièce réparable par l’utilisateur à l’intérieur. Contactez un service technique compétent pour la maintenance de cet appareil. An de prévenir les risques d’électrocution, veuillez vérier que chacune des boîtes de jonctions IP soient correctement fermées avant la mise sous tension de l’installation.

Page 2

Attention

Cet appareil est équipé de LED class 2. Évitez de regarder directement le faisceau car de graves lésions oculaires sont possibles.

Protection de l’environnement

• L’environnement est une cause que défend HITMUSIC,

nous commercialisons uniquement des produits propres, conformes aux normes ROHS.

• Votre produit est composé de matériaux qui doivent être recyclés, ne le jetez pas dans votre poubelle, apportez-le dans un centre de collecte sélective mis en place à proximité

reprendront votre appareil en n de vie an de procéder à sa destruction dans le respect des règles de l’environnement.

de votre résidence. Les centres de services agréés vous

Page 3

VPANEL-200RGBL - Projecteur architectural IP66 à 24 LEDs 20W 4en1 RGBL

2 - Caractéristiques

Optique

›LEDs : 24 LEDs 20W quatre couleurs RGBL (Rouge Vert Bleu Lime)

›Luminosité :

• 6352Lm - 1080Lux à 5m

›Double lentilles structurées pour une parfaite diffusion du faisceau ›Lentilles symétrique à ouverture de 30°

Note : Possibilité ouverture faisceau en 11° sur commande

Connections

›Connections DMX/Power par cordons hybrides IN et OUT avec fiches IP67

Caractéristiques

›Contrôle par boîtier externe VRDM-Control pour le setting par RDM. Compatible avec les consôles RDM sur certains paramètres. ›Protocole de commande DMX sur 2 à 20 canaux selon le mode choisi ›Alimentation : 110-240V/50-60Hz ›Consommations : 207 W ›Taux de rafraîchissement sélectionnable de 900Hz à 3600Hz. ›Refroidissement : par convections ›Finitions : fonte d’aluminium peinture époxy gris blanc RAL9002 ›Degré de Protection IP66 : Résiste à la poussière et aux projections d’eau dans toutes les directions. ›Résistance aux chocs IK07 : Protégé contre un choc mécanique de 2 joules soit un objet de 500g chutant de 40cm. ›Valve de dépressurisation à membrane étanche ›Dimensions : 582 x 270 x 178 mm ›Poids : 15 kg

Français

Contenu de l’emballage :

L’emballage doit contenir les éléments suivants :

›Le projecteur ›Le guide de l’utilisateur ›Un spoiler livré avec vis de montage ›Cordon fil dénudé et fiche hybride IN de 1m ›Bouchon de sortie de câble projecteur OUT

Page 3

Page 4

Français

VPANEL-200RGBL - Projecteur architectural IP66 à 24 LEDs 20W 4en1 RGBL

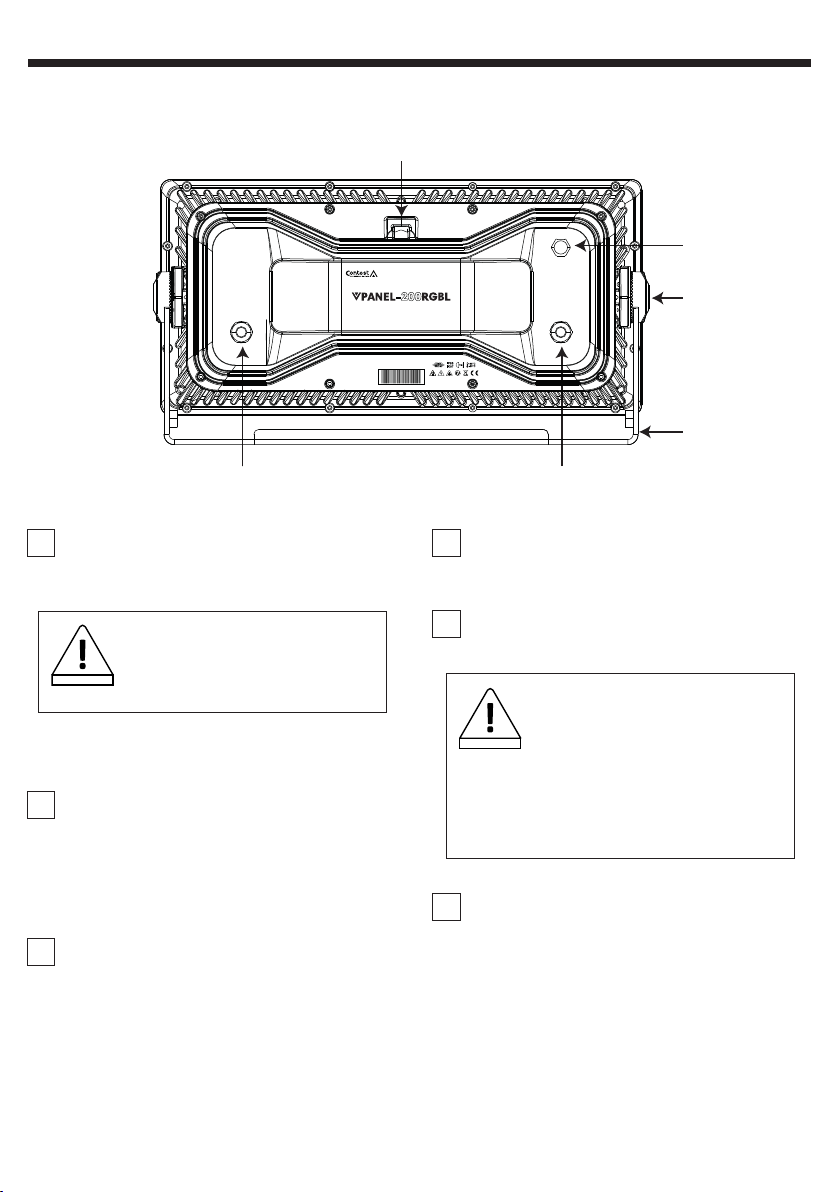

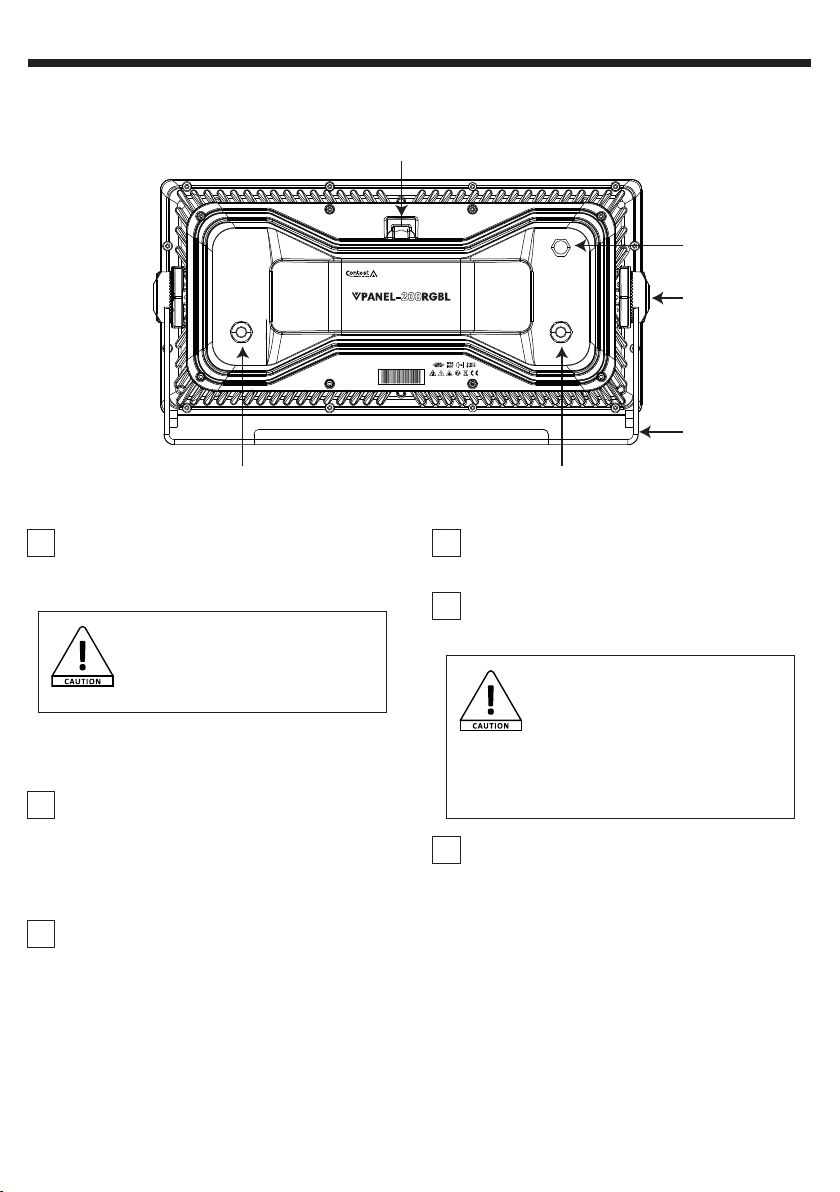

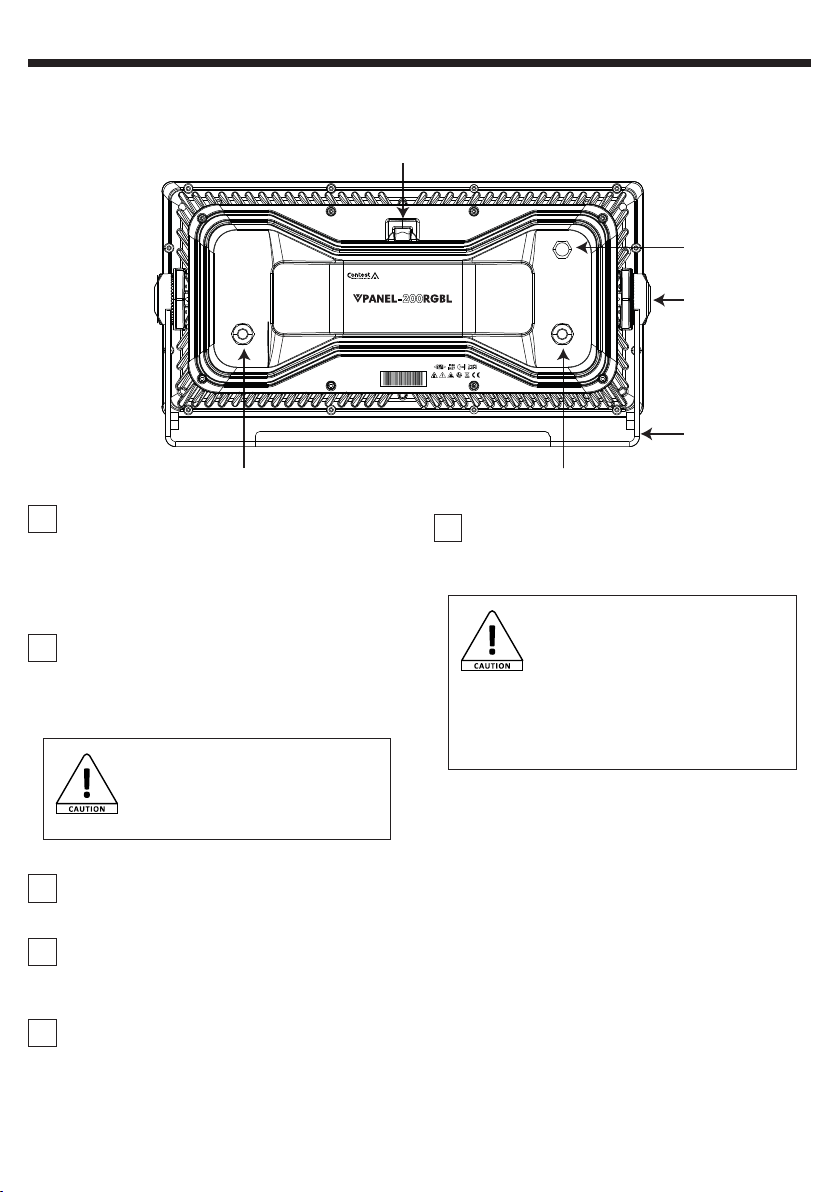

3 - Description de l’appareil

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

Entrée alimentation + DMX

Permet de relier le projecteur au secteur via un cordon hybride alimentation + DMX sur fiche moulée. Alimentation : Veillez à ce que le voltage du lieux de prestation corresponde aux instructions notées sur le produit.

Sortie alimentation + DMX

Permet de relier un projecteur en sortie via le cordon hybride alimentation + DMX. Veuillez respecter les limites de puissances en sortie du projecteur voir chapitre 6. Si aucun projecteur n’est connecté en sortie veuillez utiliser le bouchon fourni.

ATTENTION !

Cet appareil doit être branché par un technicien qualifié en suivant la réglementation en vigueur. Cet appareil est de classe1 et doit donc être relié à la terre.

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

architectural-lighting.eu

DMX/POWER OUT

MAX: 10A

Anneau de sécurité

Reliez sur cet anneau une élingue de double accrochage de sécurité.

ATTENTION !

Veillez au bon serrage du point d’accroche. Il est obligatoire d’installer une élingue de sécurité.

la législation impose pour chaque appareil une double accroche de sécurité. Ce système de sécurité doit supporter 10 fois le poids de l’appareil donc, vous devez prévoir une élingue capable de supporter 150Kg minimum.

Lors de l’installation dans un lieu public,

Lyre de suspension

Permet d’accrocher ou de poser au sol et d’orienter le projecteur.

Système de serrage de la lyre de suspension

Permet de régler l’inclinaison et de verrouiller la position du projecteur.

Valve de décompression

Cette valve permet d’équilibrer automatiquement la pression dans le projecteur et ainsi de supprimer les risques d’infiltration d’eau par aspiration. Veuillez à ne pas obstruer cette valve.

Page 4

Page 5

VPANEL-200RGBL - Projecteur architectural IP66 à 24 LEDs 20W 4en1 RGBL

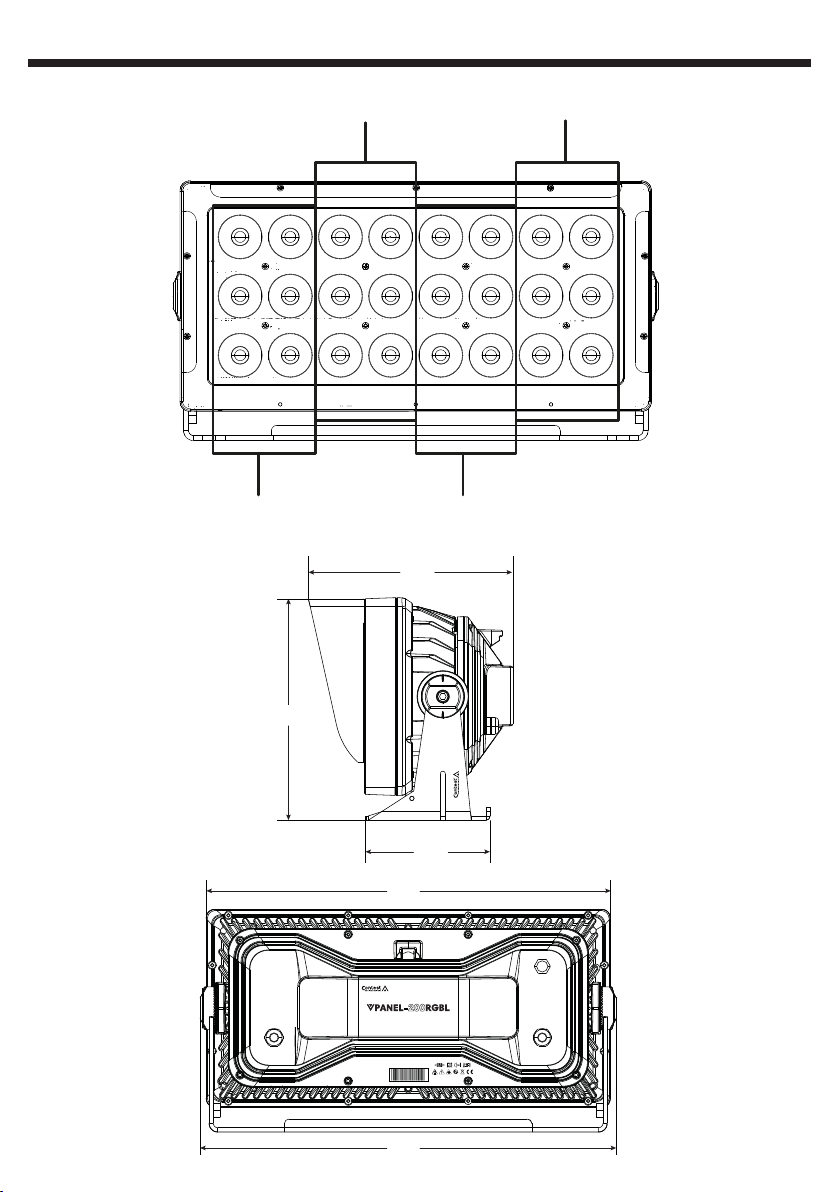

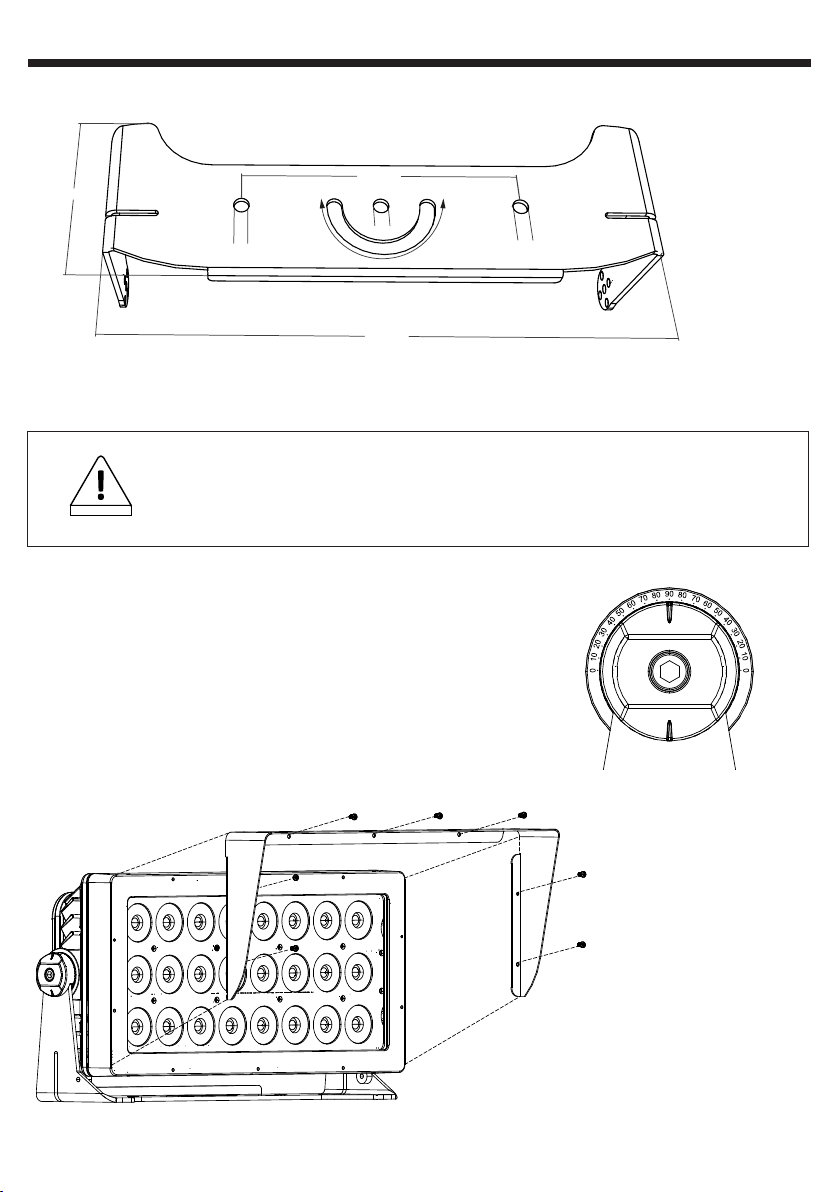

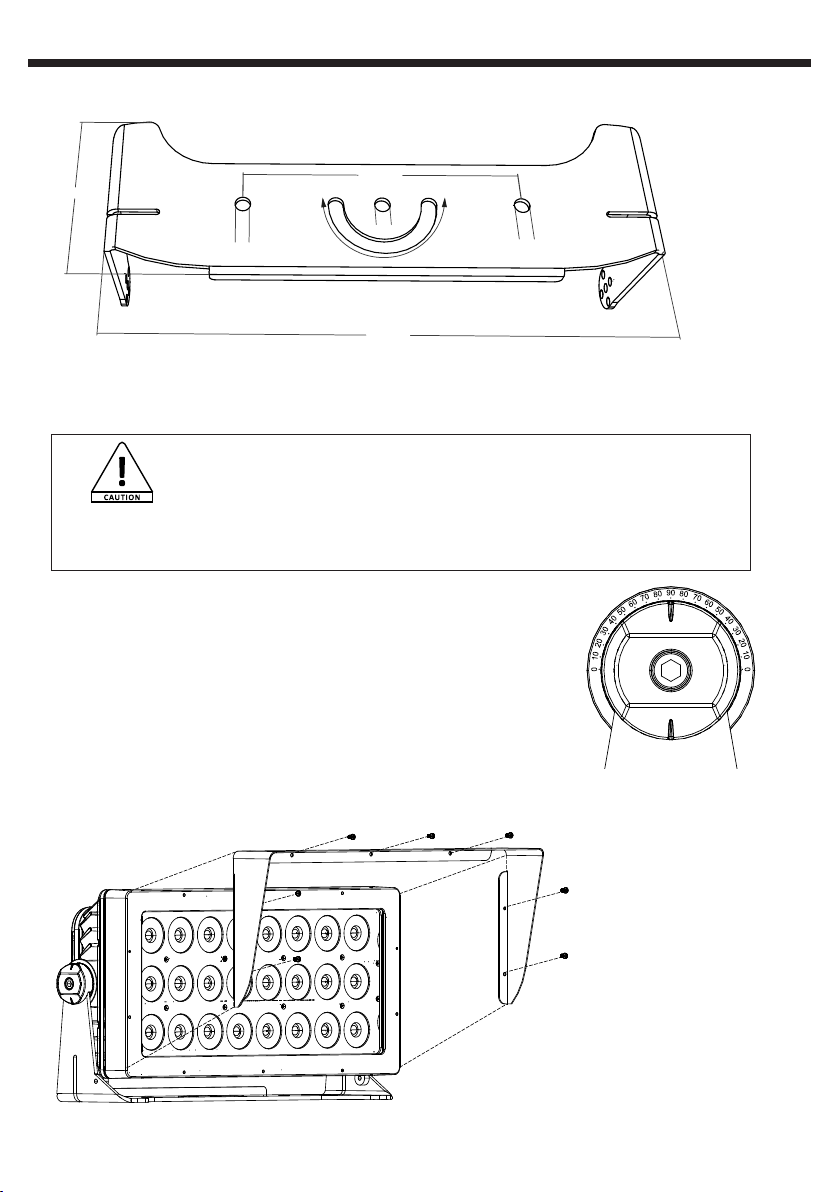

4 - Fixation de la lyre et orientation du projecteur

Français

144 mm

13 mm

234 mm

13 mm

462 mm

180°

13 mm

Le projecteur peut être fixé sur une surface plane appropriée grâce à trois points d’accroches A C C. L’encoche B permet de verrouiller la rotation du projecteur en Pan sur 180°. Une accroche temporaire est possible à l’aide de deux pinces fixées au travers des trous externes C.

ATTENTION !

Veillez au bon serrage des points d’encrage. Utilisez des vis de 12mm inoxydables et vérifiez la solidité du support. Il est obligatoire d’installer une élingue de sécurité. Lors de l’installation dans un lieu public, la législation impose pour chaque appareil une double accroche de sécurité. Ce système de sécurité doit supporter 10 fois le poids de l’appareil donc, vous devez prévoir une élingue capable de supporter 150Kg minimum.

Pour choisir l’angle du tilt de votre projecteur: desserrez la vis centrale à l’aide d’une clé Allen de 6mm et faite pivoter le projecteur. La pièce de serrage cranté permet de positionner le projecteur durablement et le marquage des angles apporte une information sur l’orientation du faisceau (voir figure ci-contre).

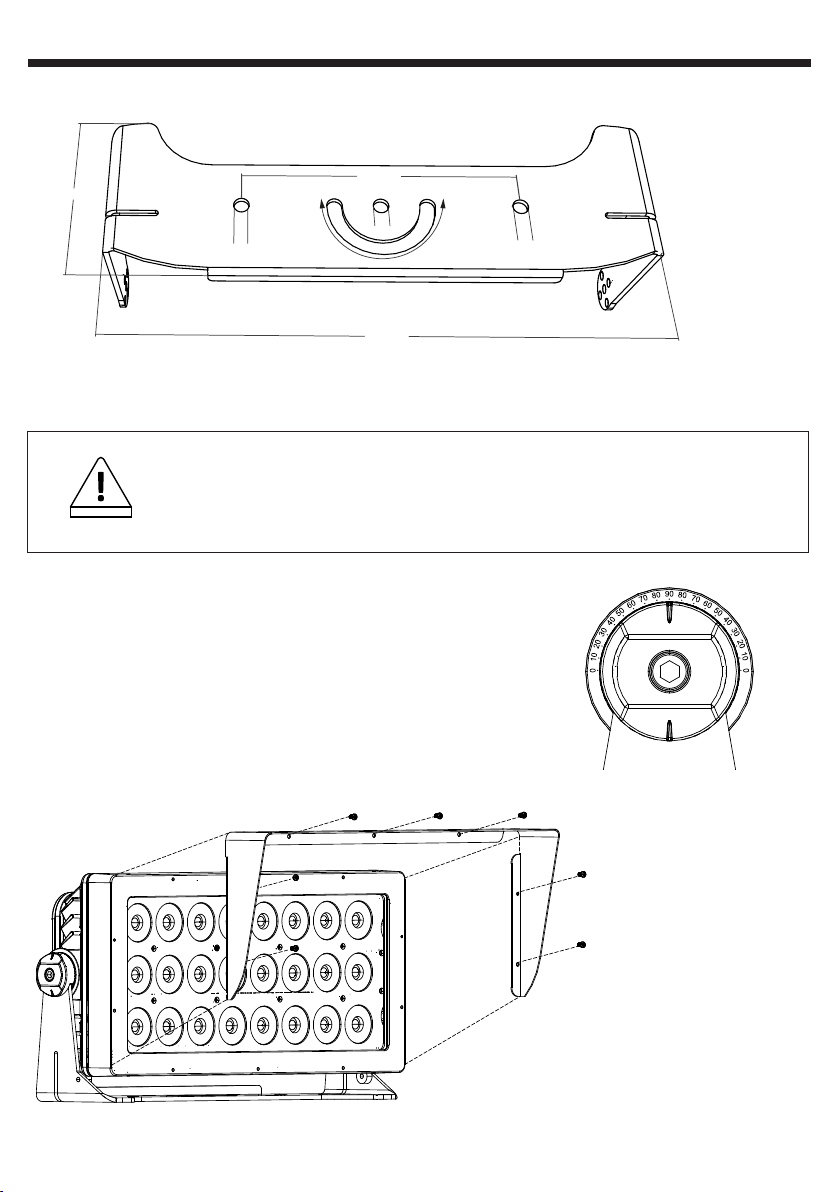

5 - Montage du spoiler

Le spoiler est fourni dans l’emballage de l’appareil. Il se fixe grâce à 7 vis sur la façade du projecteur.

Page 5

Page 6

Français

Power : Alimentation Wire color : Code couleur DMX Wire color : Code couleur

L : Live : Ph ase Brown : Marron 1 : Masse Blac k : Noir

N : Neutr al : Neutre Blue : Bleu 2: Data - White : Blanc

Gr ound : Terre Yellow/green : Jaune/vert

3 : Data + Red : Rouge

VPANEL-200RGBL - Projecteur architectural IP66 à 24 LEDs 20W 4en1 RGBL

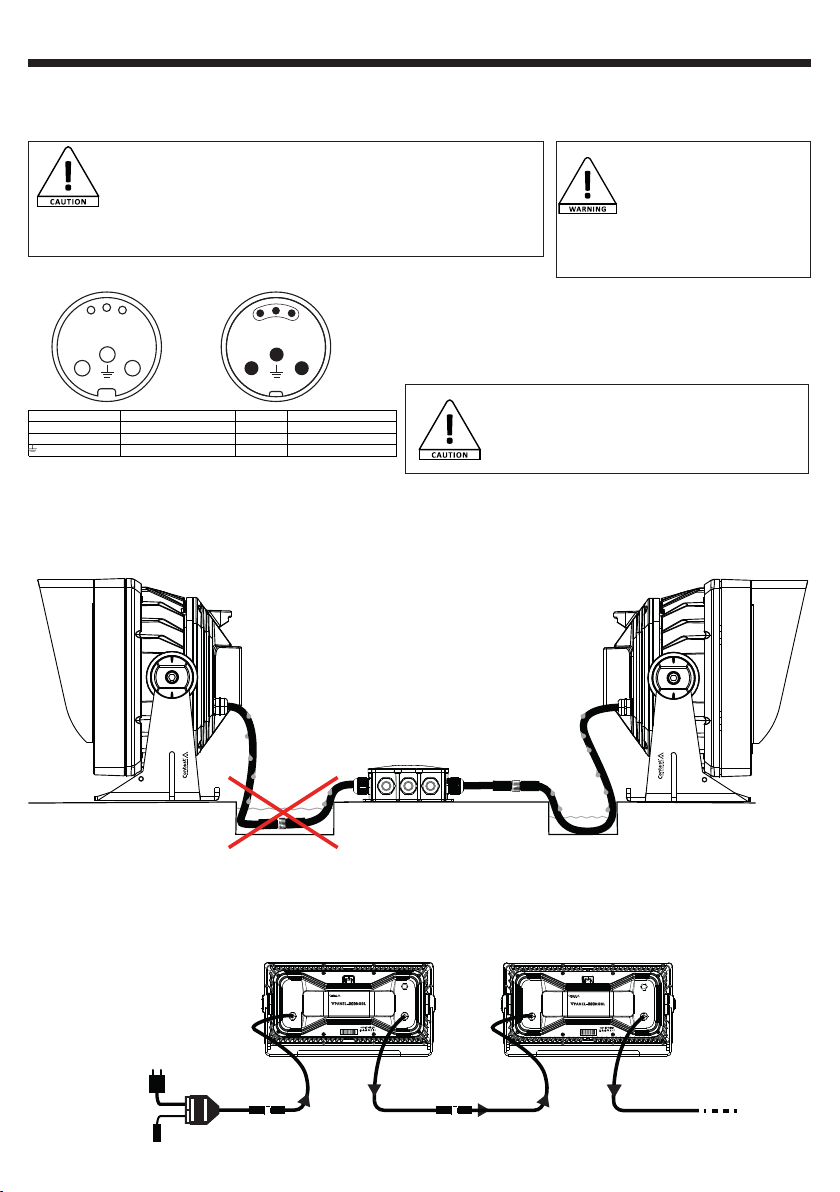

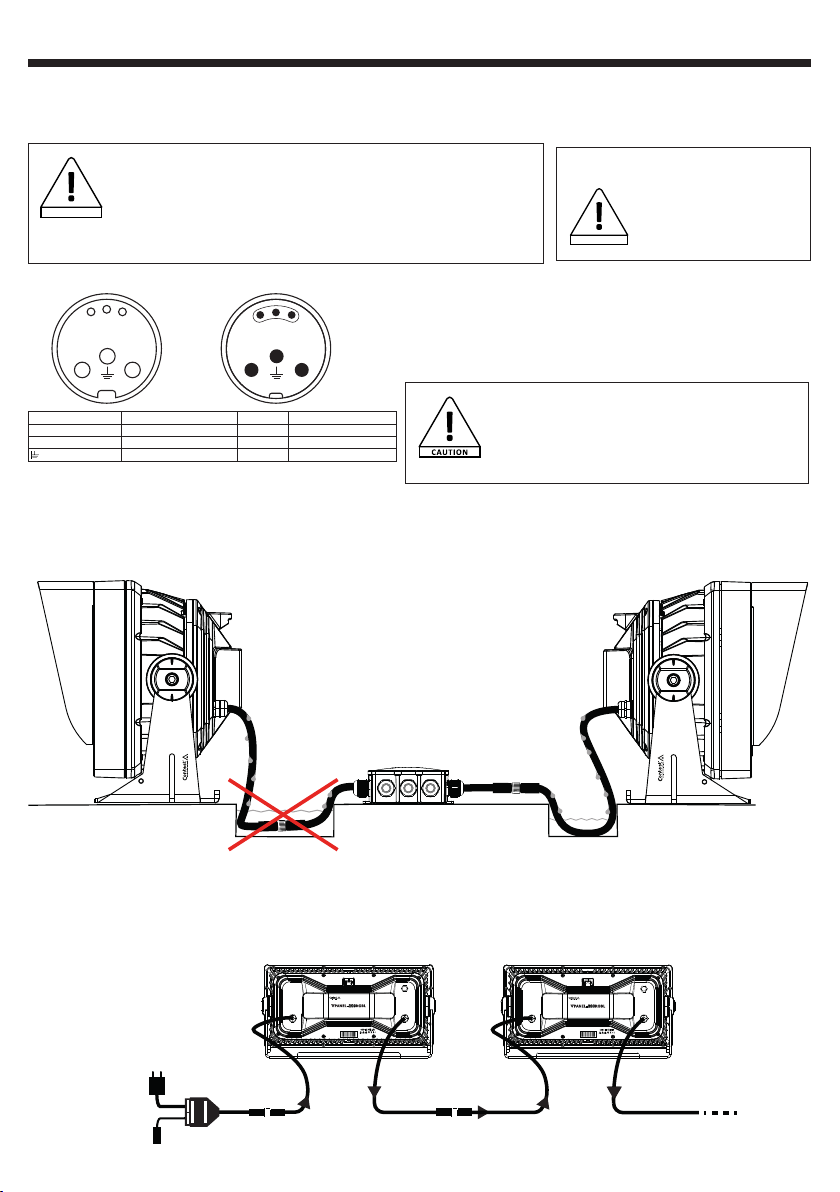

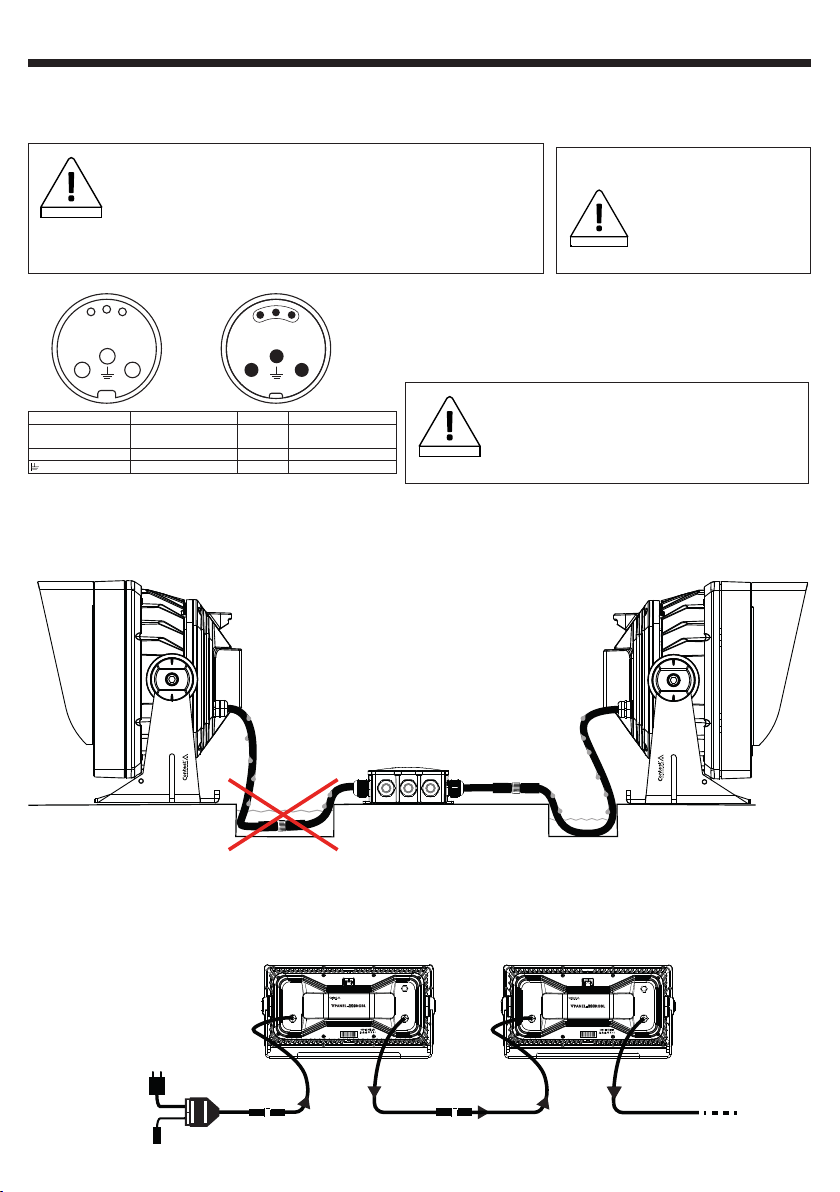

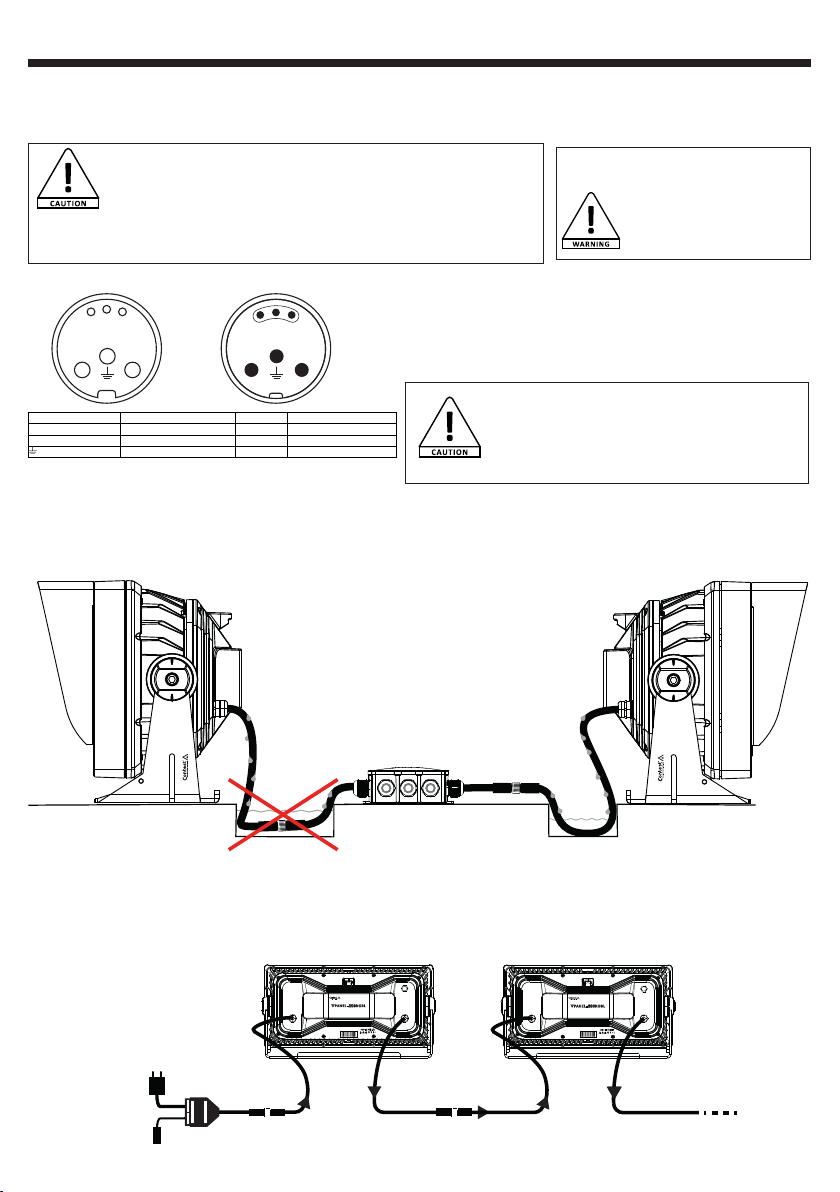

6 - Raccordement et câblage

6.1 - Les fiches IP67 :

ATTENTION !

Le projecteur est équipé de fiches IP67 hybride moulées. Ces fiches garantissent une bonne étanchéité du produit. Le fait de couper les fiches annulera la garantie du projecteur en cas d’infiltration d’eau. Le projecteur est livré avec un adaptateur fils nus vers connecteur IP67 IN afin d’effectuer le raccordement sur boite de jonction IP.

1 3

Les fiches sont équipées de trois broches pour l’alimentation et de trois broches pour le signal DMX. Le câble hybride sert à la partie alimentation en 3 x 1,5 mm² et

à la partie DMX isolée dans une gaine séparée. Le code couleurs des fils correspon-

dants est indiqué dans le schéma ci-dessous.

ATTENTION ! Risque de chocs électriques

Ne branchez ou débranchez aucun câble lorsque le système est sous tension.

ATTENTION !

Les fiches montées sur les câbles du projecteurs sont IP67, elles sont donc étanches mais il est déconseillé de les laisser baigner dans l’eau stagnante.

L’eau peut être aspirée à l’intérieur du projecteur sous l’effet de la dépression due aux variations de température du projecteur. Veillez à ce que le projecteur soit protégé contre l’entrée d’eau par les câbles en utilisant des connecteurs ou des boîtes de jonction conformes à la norme IP66 minimum. Créez une boucle d’égouttage avant les presses étoupes ou les points de connexions afin d’éviter à ceux-ci d’être constamment immergés dans l’eau comme le montre la figure ci-dessous.

6.2 - Câblage d’une ligne en intérieur avec le VC-ADAPT:

Pour alimenter votre ligne de projecteurs en intérieur vous pouvez utiliser le cordon adaptateur VC-ADAPT qui dispose d’une fiche alimentation 2P+T pour l’alimentation et d’une fiche XLR pour le DMX et qui sort sur une fiche hybride Power+DMX comme le montre la figure ci-dessous.

DMX/POWER IN AC 100-240V 50/60Hz

FUSE: T3A/250V 200W

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

Power

Page 6

DMX

VC-ADAPT

DMX/POWER OUT

MAX: 10A

architectural-lighting.eu

OUT

DMX/POWER IN AC 100-240V 50/60Hz

FUSE: T3A/250V 200W

DMX/POWER OUT

MAX: 10A

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

OUT

Page 7

VPANEL-200RGBL - Projecteur architectural IP66 à 24 LEDs 20W 4en1 RGBL

Des cordons hybrides de liaison entre les projecteurs VC-JUMP sont disponibles de 1m à 10m de long

Français

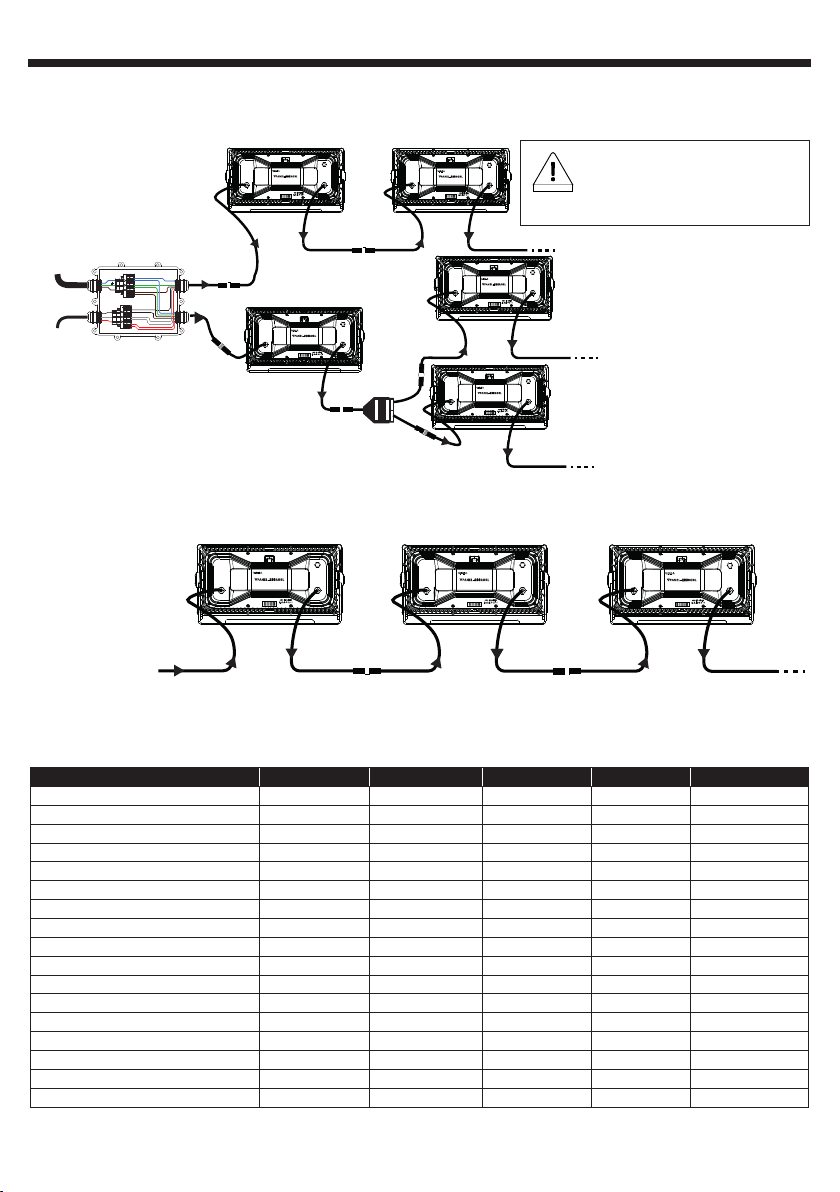

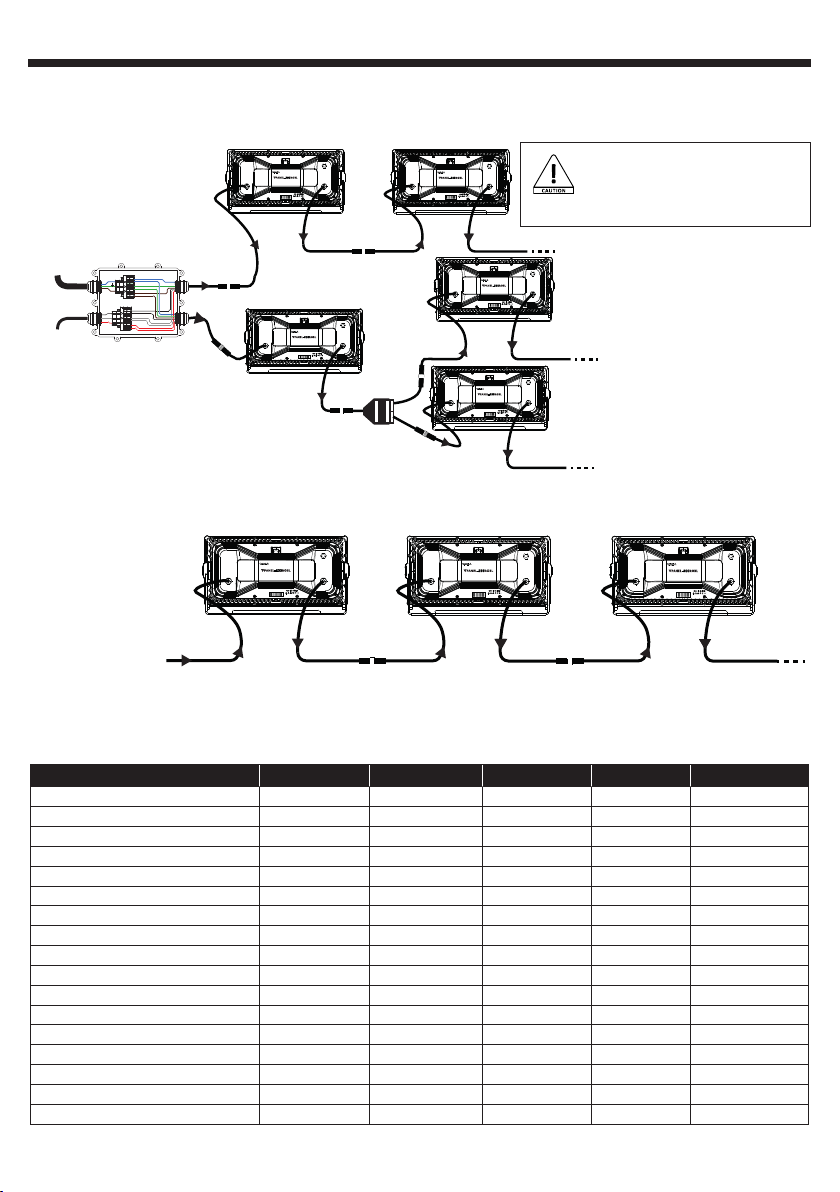

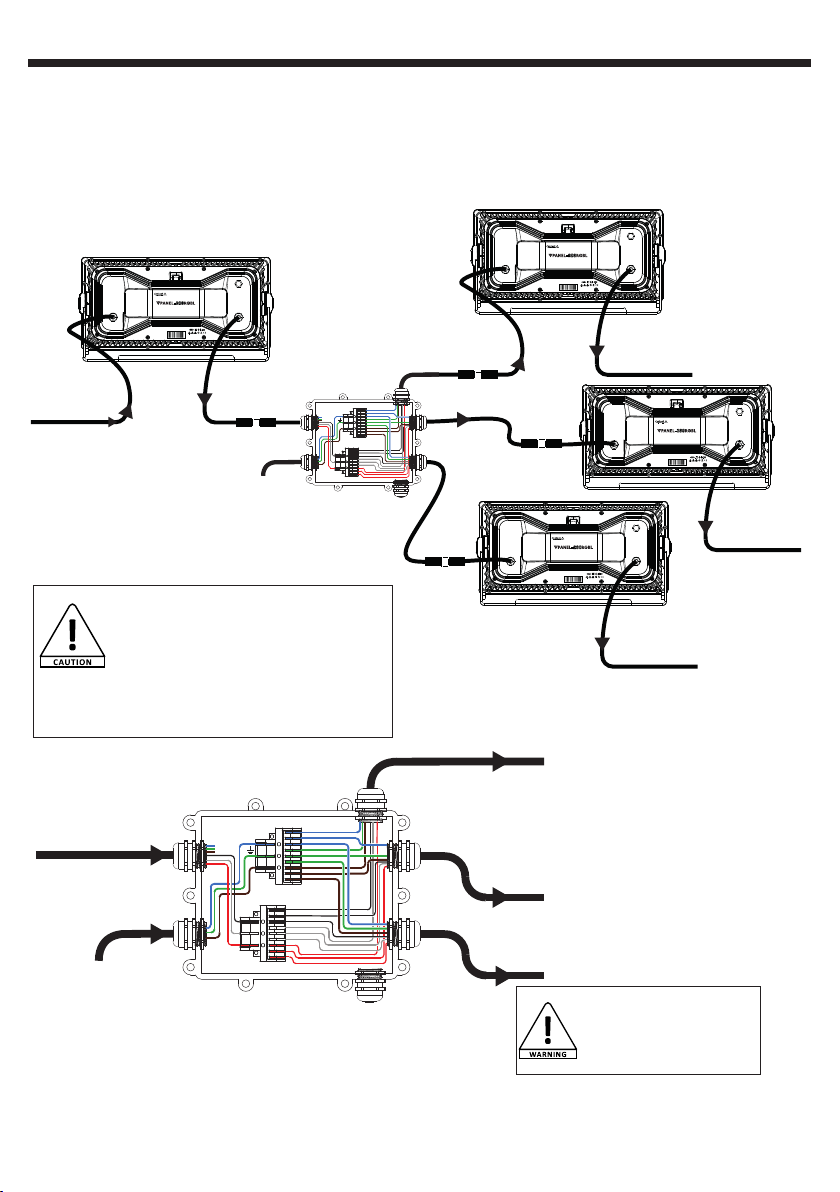

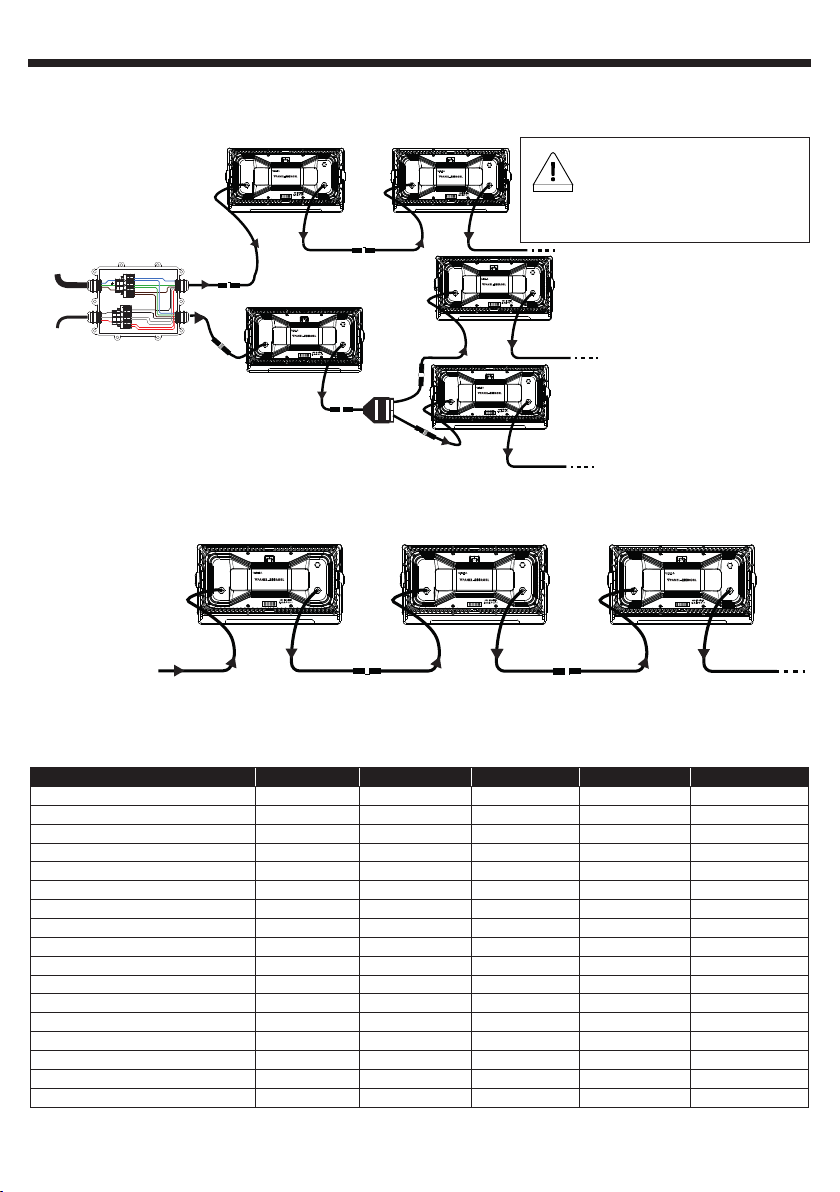

6.3 - Câblage d’une ligne en extérieur par boîte de dérivation et adaptateur VC-YHYB :

Pour les connexions en extérieur qui doivent rester étanches vous pouvez utiliser une boîte de dérivation ainsi qu’un adaptateur Y hybride pour distribuer l’alimentation et le DMX comme le montre la figure ci-dessous.

ATTENTION !

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

DMX/POWER OUT MAX: 10A

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE MADE IN CHINA

OUT

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

DMX/POWER OUT

MAX: 10A

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

OUT

La somme des puissances des différentes lignes ne doit pas excéder la puissance de l’entrée Power (3500W)

Power 16A (3500W max)

DMX

1x boîte IpBox-p4 2x câbles VC-End1/3 1x FastCon-1333POW 1x FastCon-1333DMX

GND

DD+

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

Distributed by HITMUSIC SAS

OUT

DMX/POWER OUT MAX: 10A

architectural-lighting.eu

FRANCE MADE IN CHINA

VC-YHYB

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

DMX/POWER OUT MAX: 10A

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE MADE IN CHINA

OUT

DMX/POWER OUT MAX: 10A

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE MADE IN CHINA

OUT

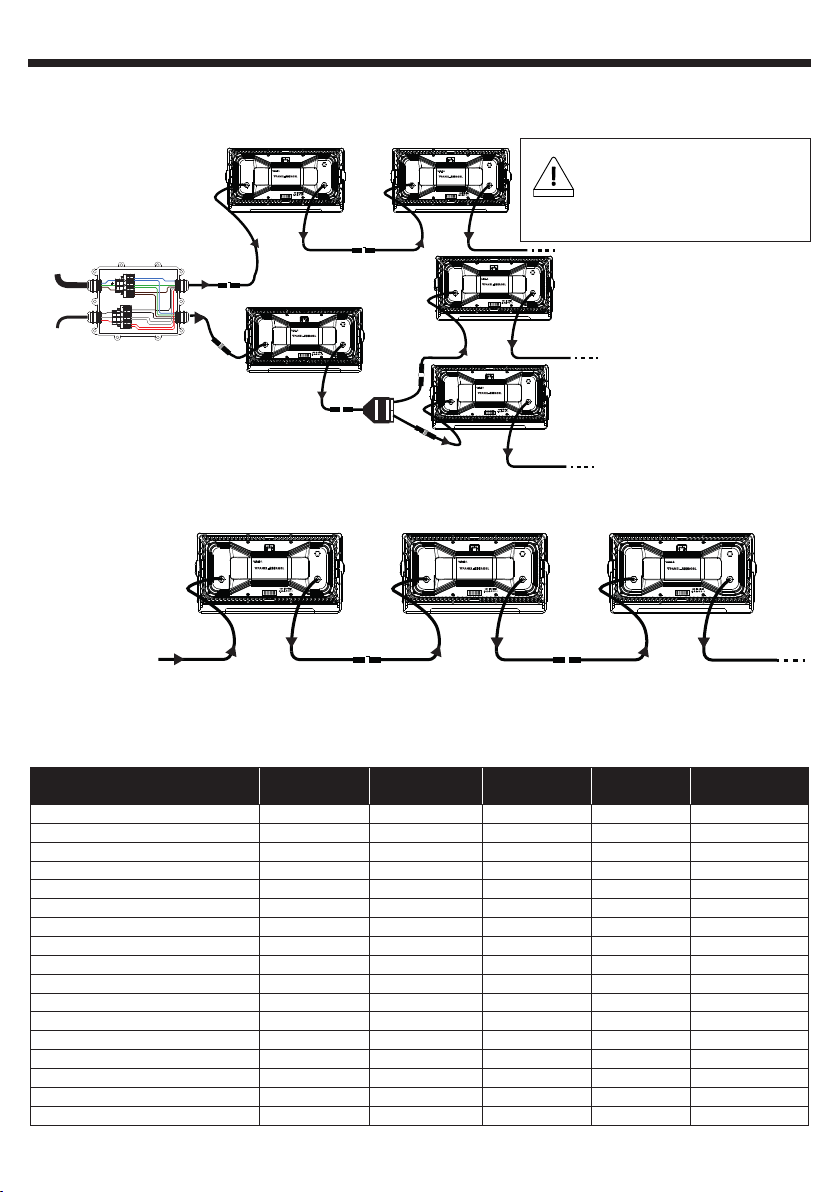

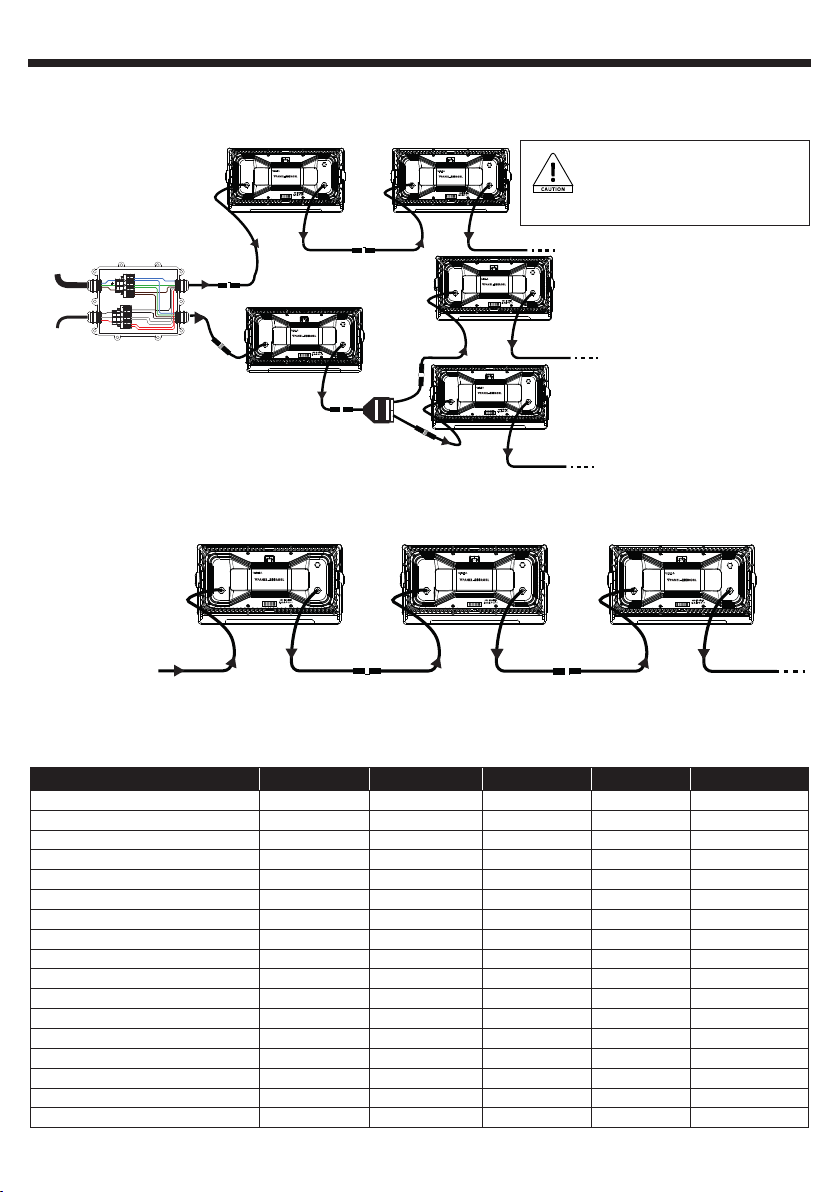

6.4 - Chaînage de projecteurs :

Le câblage d’un groupe de projecteur peut se faire de différentes façons. Les cordons hybrides permettent d’alimenter le projecteur en courant électrique et en data. Le chaînage des projecteurs peut se faire simplement comme le montre la figure ci-dessous.

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

DMX/POWER OUT

MAX: 10A

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

OUT

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

DMX/POWER OUT MAX: 10A

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

OUT

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

6.5 - Longueur de ligne :

Le nombre de projecteurs sur une seule ligne dépend de la longueur de câblage, de sa section (ici du 3 x 1,5 mm2) et du type de projecteur associé comme le montre le tableau ci-dessous. Une marge de sécurité est appliquée afin de garantir le bon fonctionnement de l’installation. Une ligne correspond à la longueur depuis le point d’alimentation jusqu’au dernier projecteur.

PROJECTEUR Qté sur 10m Qté sur 20m Qté sur 30m Qté sur 50m Qté sur 100m

VCOB-60DW 31 30 20 11 5 VCOB-120DW 14 14 10 6 2 VBAR-50DW 32 32 23 13 6 VBAR-100DW 19 19 12 7 3 VPAR-70DW 27 26 17 10 4 VPAR-120DW 16 16 10 6 2 VPAR-150DW 11 11 8 5 2 VCOB-60RGBL 31 30 20 11 5 VCOB-150RGBL 12 12 8 5 2 VBAR-50RGBL 32 32 23 13 6 VBAR-100RGBL 19 19 12 7 3 VPAR-70RGBL 27 26 17 10 4 VPAR-120RGBL 16 16 10 6 2 VPAR-150RGBL 11 11 8 5 2 VPANEL-200RGBL 9 9 6 3 1 VH2O-90 22 21 13 7 3 Puissance disponible sur la ligne 2300W 2216W 1477W 886W 443W

DMX/POWER OUT

MAX: 10A

OUT

Page 7

Page 8

Français

VPANEL-200RGBL - Projecteur architectural IP66 à 24 LEDs 20W 4en1 RGBL

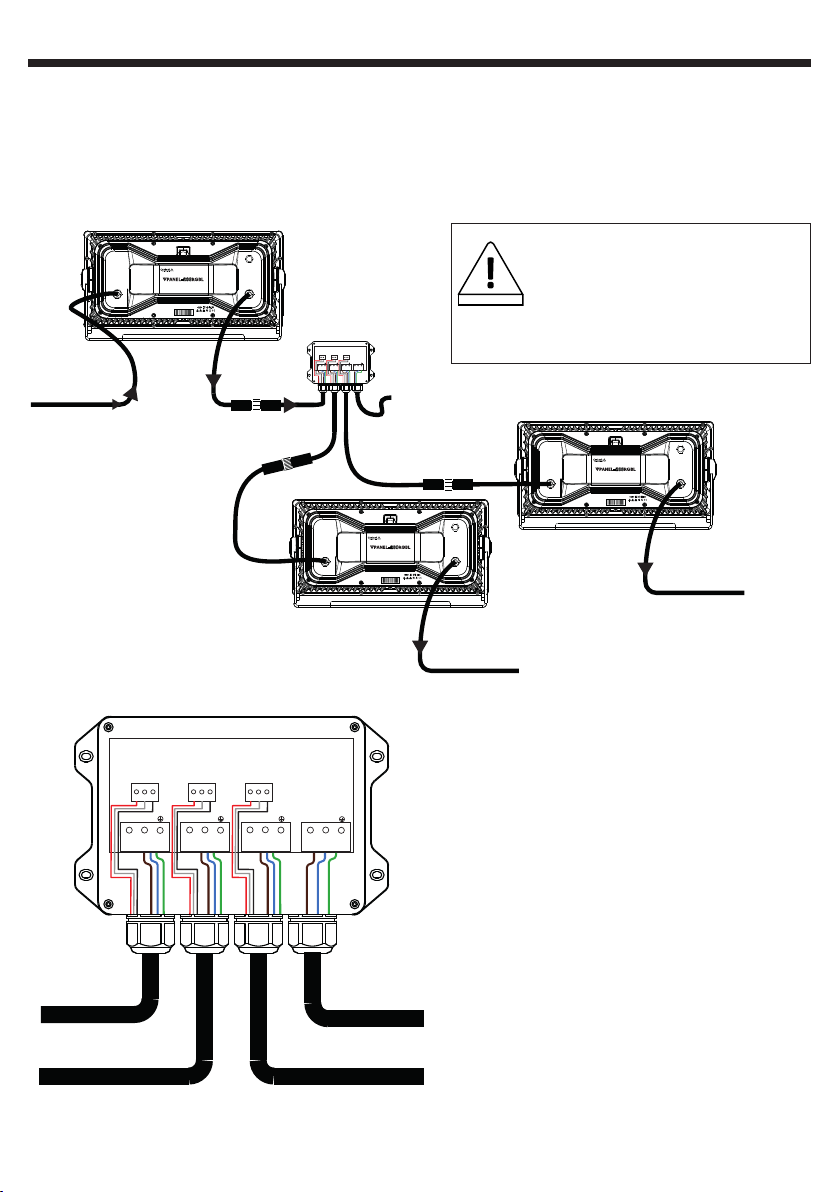

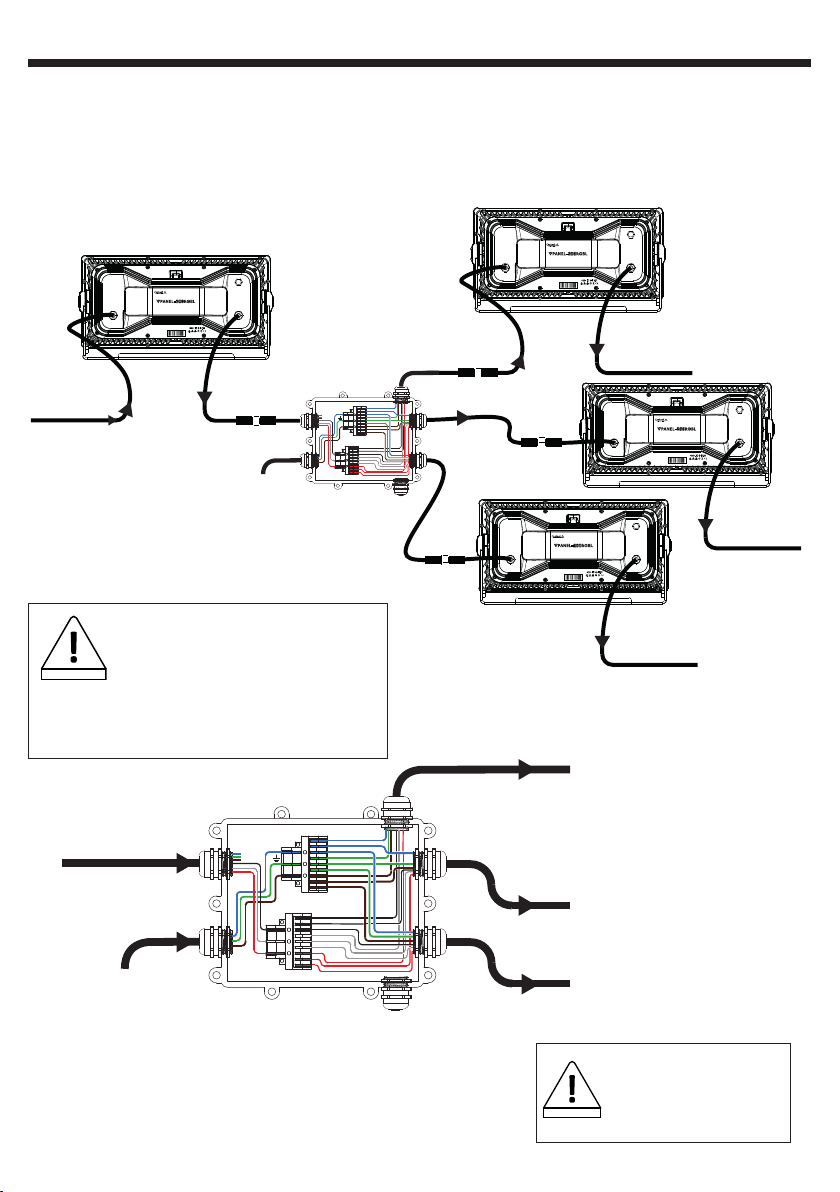

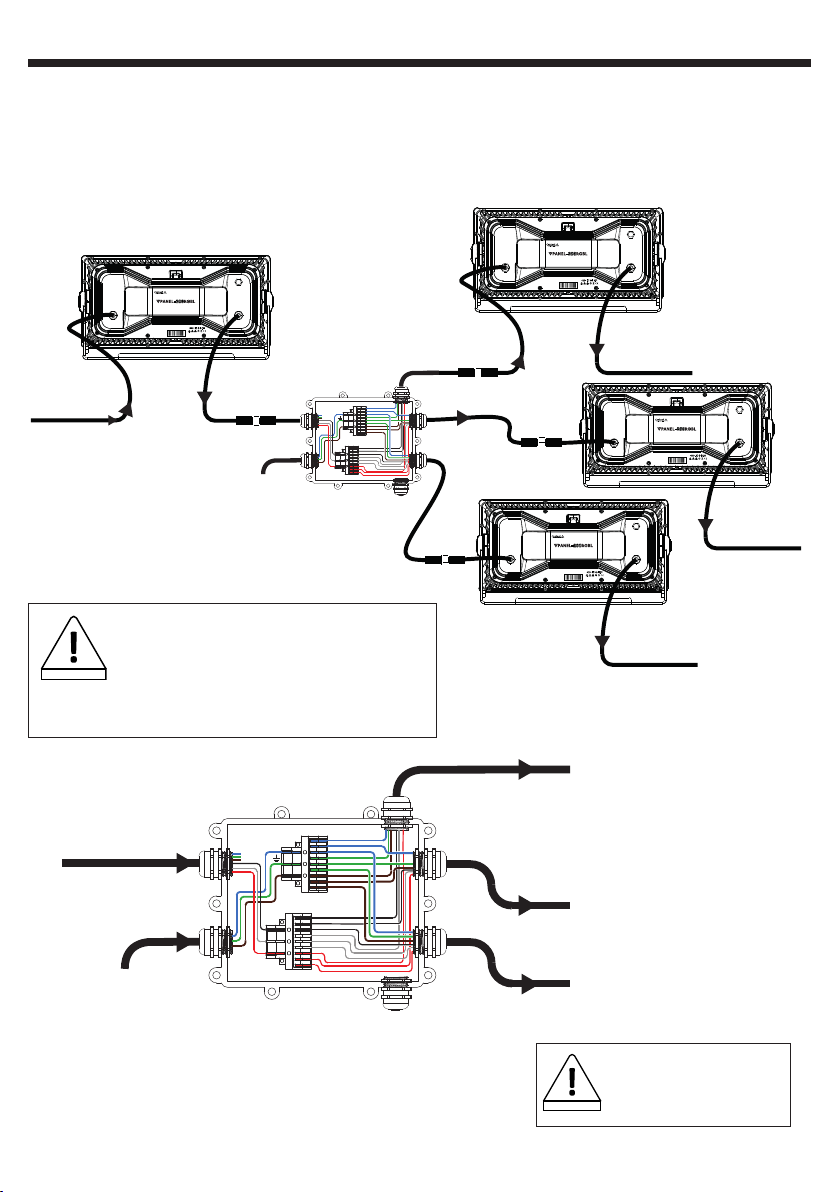

6.6 - Booster d’alimentation :

Pour palier au manque de puissance de la ligne ou à la chute de tension due à une grande longueur de câble, il est nécessaire de pouvoir booster l’alimentation. Pour se faire il faudra utiliser une boîte de dérivation et séparer le DMX sortant du câble hybride en bout de ligne et en isoler l’alimentation. Une nouvelle alimentation secteur pourra alors être injectée dans une ou plusieurs chaînes de projecteurs sur connecteurs hybrides en sortie de boîte comme le montre la figure ci-dessous.

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

ATTENTION !

La somme des puissances des différentes lignes ne doit pas excéder la puissance de l’entrée Power (3500W). La puissance par lignes est limitée aux caractéristiques de chacun des appareils voir tableau dans le paragraphe de chaînage des projecteurs.

Hybride Power + DMX IN (sortie de ligne)

DMX/POWER OUT

MAX: 10A

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

OUT

Booster power IN 16 A (3500W maxi)

1x boîte IpBox-p6 1x câble VC-Start/3 3x câblesVC-End1/3 1x FastCon-1333POW 1x FastCon-1333DMX

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

Distributed by HITMUSIC SAS

MADE IN CHINA

D+

GND D-

DMX/POWER OUT

MAX: 10A

architectural-lighting.eu

FRANCE

OUT

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

architectural-lighting.eu

DMX/POWER OUT

MAX: 10A

OUT

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

architectural-lighting.eu

DMX/POWER OUT MAX: 10A

OUT

3 x Hybrides Power + DMX OUT

Page 8

Booster power IN

D+

GND

D-

Bouchon IP

ATTENTION ! Alimentation sortante OUT à isoler de l’alimentation Booster power IN

Page 9

VPANEL-200RGBL - Projecteur architectural IP66 à 24 LEDs 20W 4en1 RGBL

Français

6.7 - Splitter VRDM-Split :

Le VRDM-Split est un splitter DMX RDM 1xIN 2x OUT IP66. Il permet de rebooster le signal DMX entrant sur deux sorties DMX compatibles RDM. Il dispose d’une entrée Hybride Power/DMX sur laquelle le signal DMX va être extrait afin d’être divisé en deux lignes distinctes isolées et protégées. L’alimentation en entrée Hybride va être déconnectée et une nouvelle alimentation Power IN va être injectée sur les deux sorties Hybrides.

ATTENTION !

La somme des puissances des différentes lignes ne doit pas excéder la puissance de l’entrée Power

DMX/POWER IN AC 100-240V 50/60Hz

FUSE: T3A/250V 200W

Distributed by HITMUSIC SAS

FRANCE MADE IN CHINA

architectural-lighting.eu

OUT

DMX/POWER OUT

MAX: 10A

VRDM-Split

Contest Architectural Lighting VRDM-Split

D+

D-GND

DMX-IN

DMX-OUT1

DMX-OUT2

LNL

Power INPUT

Power OUT2

Disconnect Power

Power OUT1

Power IN

(3500W). La puissance par lignes est limitée aux caractéristiques de chacun des appareils. Voir tableau dans paragraphe chaînage des projecteurs.

VRDM-Split en mode hybride

D+

DMX-IN

Disconnect

Power

Hybride POWER+ DMX IN

Hybride Power + DMX OUT1

D- GND

Contest Architectural Lighting VRDM-Split

D+

D- GND

DMX-OUT1

Power OUT1

D+

D- GND

DMX-OUT2

Power OUT2

OUT1

OUT2

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

Power INPUT

16A (3500W max)

Power + DMX OUT2

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

Power IN

Hybride

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

DMX/POWER OUT

MAX: 10A

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

architectural-lighting.eu

OUT

DMX/POWER OUT

MAX: 10A

OUT

Dans ce cas, le VRDM-Split est utilisé en configuration Hybride 1xIN, 2xOUT.

L’entrée Hybride Power+DMX IN de gauche permet de récupérer le signal DMX qui va être filtrée, divisée et protégée. L’alimentation va être dissociée du circuit via le connecteur Disconnect Power. L’entrée Power IN de droite permet d’alimenter le splitter et de ré-injecter l’alimentation dans les sorties. Les sorties OUT1 et OUT2 disposent donc d’un signal DMX et d’une alimentation reboostés pour démarrer de nouvelles lignes.

Note :

Il est possible d’utiliser le VRDM-Split simplement en rentrant avec un signal DMX IN vers 2 DMX OUT et d’alimenter le boîtier en power IN uniquement. Il est aussi possible de mixer les deux combinaisons pour plus de flexibilité.

Page 9

Page 10

Français

VPANEL-200RGBL - Projecteur architectural IP66 à 24 LEDs 20W 4en1 RGBL

7 - Réglage setting

Le projecteur VPANEL-200RGBL se congure grâce au boîtier de contrôle RDM déporté VRDM-CONTROL. Ce boîtier permet de déporter la partie commande du projecteur an d’effectuer tous les réglages (settings) du projecteur via le cordon DMX par protocole RDM.

Le menu est différent en fonction du type de projecteur, les fonctions sont les suivantes :

VRDM-CONTROL MENU

RDM Products List Label: ''Product Name'' Le nom du produits raccordé au boîtier

Page 10

Model: ''Product Name'' Le nom du produits raccordé au boîtier Manufacturer: Hitmusic SAS Le nom du fabricant Firmware: V1.00 Version du Firmware DMX Address: 001 (006) Adresse DMX 001 début (006) n DMX Personality: CH list Nombre de canaux utilisés DMX Slots:

Identify:

Temperature: … La température interne du projecteur

Fixture Menu

ON (par défaut) OFF

NO DMX

Slave mode

Stand-Alone Mode

Edit USER Macro

Setting Mode

Permet de faire asher le projecteur sélectionné an de l'identier parmis les autres projecteurs

Blackout

Stand-Alone Single Permet d'avoir une couleur autonome par projecteur Master Projecteur Maître qui commande les Slave Slave (par défaut) Projecteur commandé par le Master Master Dimmer Values from 000 to 255 Graduation d'intensité lumineuse de 0 à 100% Flash Values from 000 to 255 Vitesse des ash de lent à rapide

Custom color

Macro

USER macro Lance la macro que vous aurez enregistrée Play Time Time 00-99 Détermine la durée du programme utilisateur. Play Fade Fade 00-99 Détermine le temps de fondu entre chaque étape du programme utilisateur. Edit Step NB Step NB 01-20 Détermine le nombre d'étape du programme utilisateur.

Edit Steps

Dimmer curves

Flip Mode

White Balance

PWM Frequency

Temperature

Time info … Afche le temps écoulé en heures depuis la première mise sous tension.

DFSET

Red Valeurs de 000 à 255 Graduation du Rouge de 0 à 100% Green Valeurs de 000 à 255 Graduation du Vert de 0 à 100% Blue Valeurs de 000 à 255 Graduation du Bleu de 0 à 100% Lime Valeurs de 000 à 255 Graduation du Lime de 0 à 100% Presets/Macro Afche la liste de tous les Presets Permet de choisir les presets ou macro à lancer Fade Speed Vitesse de 0% à 100% Temps de fondu enchaîné de lent à rapide

Edit Step 1 to 20 Enregistre le numéro d'étape du programme utilisateur. Red Graduation du Rouge de 0 à 100% Green Graduation du Vert de 0 à 100% Blue Graduation du Bleu de 0 à 100% Lime Graduation du Lime de 0 à 100% Linear Exponential (par défaut) Logarithmic S-Curve Yes No (par défaut) Red Valeurs de 000 à 255 Green Valeurs de 000 à 255 Blue Valeurs de 000 à 255 Lime Valeurs de 000 à 255 900Hz 1200Hz (par défaut) 2400Hz 3600Hz °C (par défaut) °F

OFF ON

Page 11

VPANEL-200RGBL - Projecteur architectural IP66 à 24 LEDs 20W 4en1 RGBL

En cas de perte de signal DMX soit mode Blackout ou reste sur la dernière valeur ou lance le programme Stand-AloneFreeze (par défaut)

Français

Permet de choisir le type de courbe de dimmer. Voir détails au paragraphe suivant

Permet d'inverser l'ordre des groupes de LED

Permet d'ajuster la balance des blancs en faisant varier les teintes de couleurs

Permet de choisir la fréquence d'oscillation des LEDs pour éviter les effets de Flicker en vidéo. Plus la fréquence est élevée plus le taux de rafraichissement est bon mais la luminosité peut être dégradée.

Choix du type d'afchage de la température interne du projecteur

Permet de revenir aux réglages d’usine

Page 11

Page 12

Français

VPANEL-200RGBL - Projecteur architectural IP66 à 24 LEDs 20W 4en1 RGBL

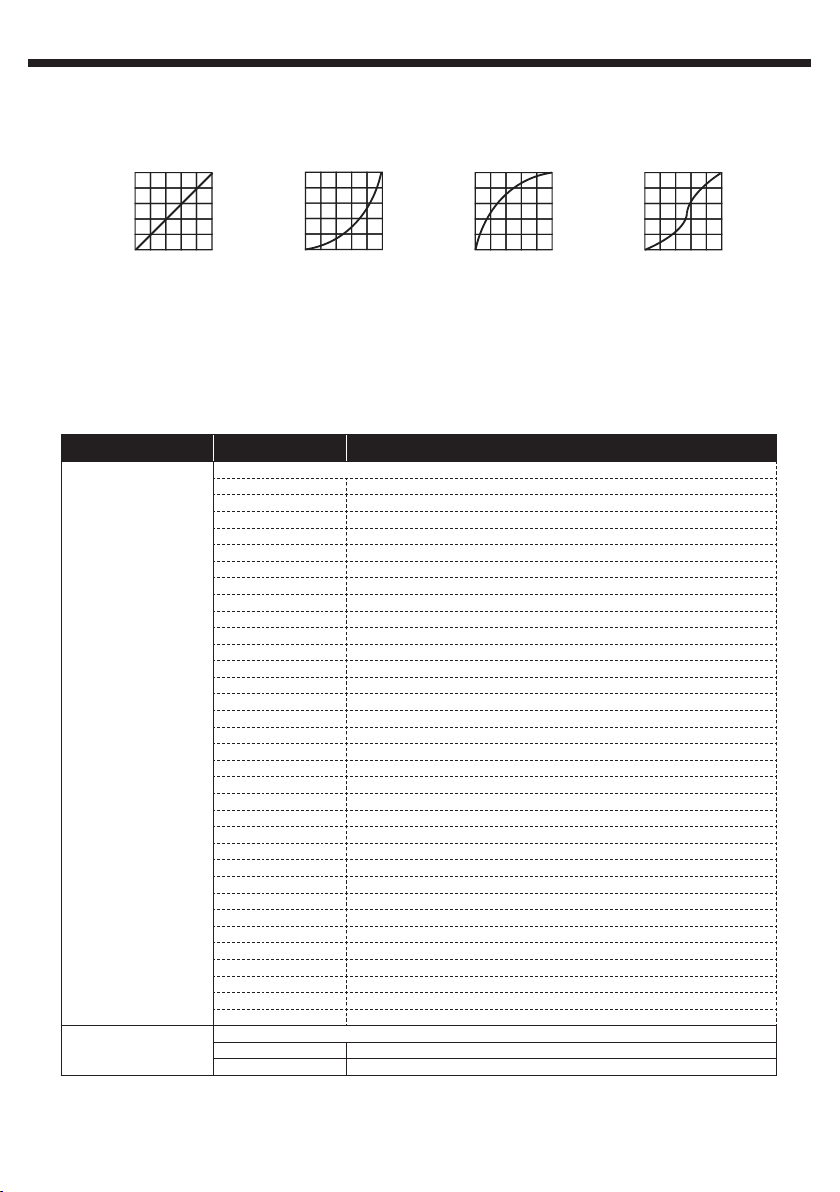

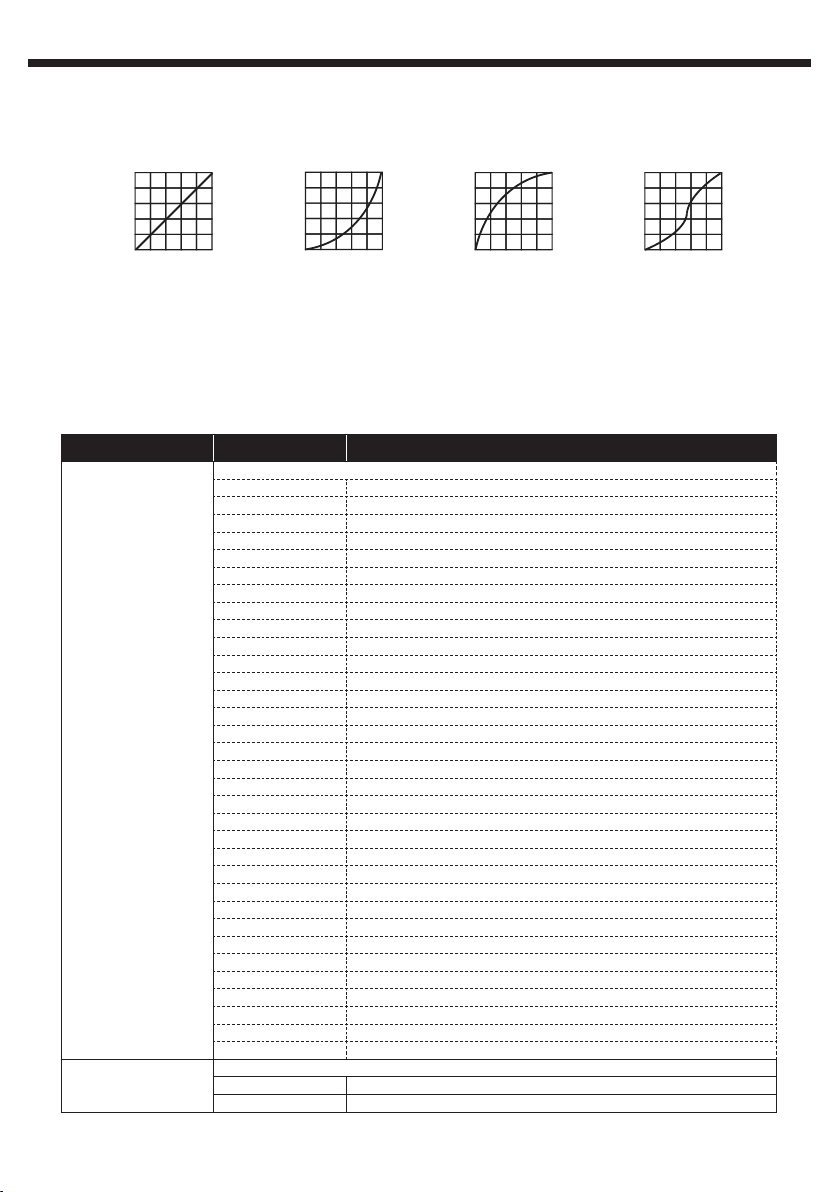

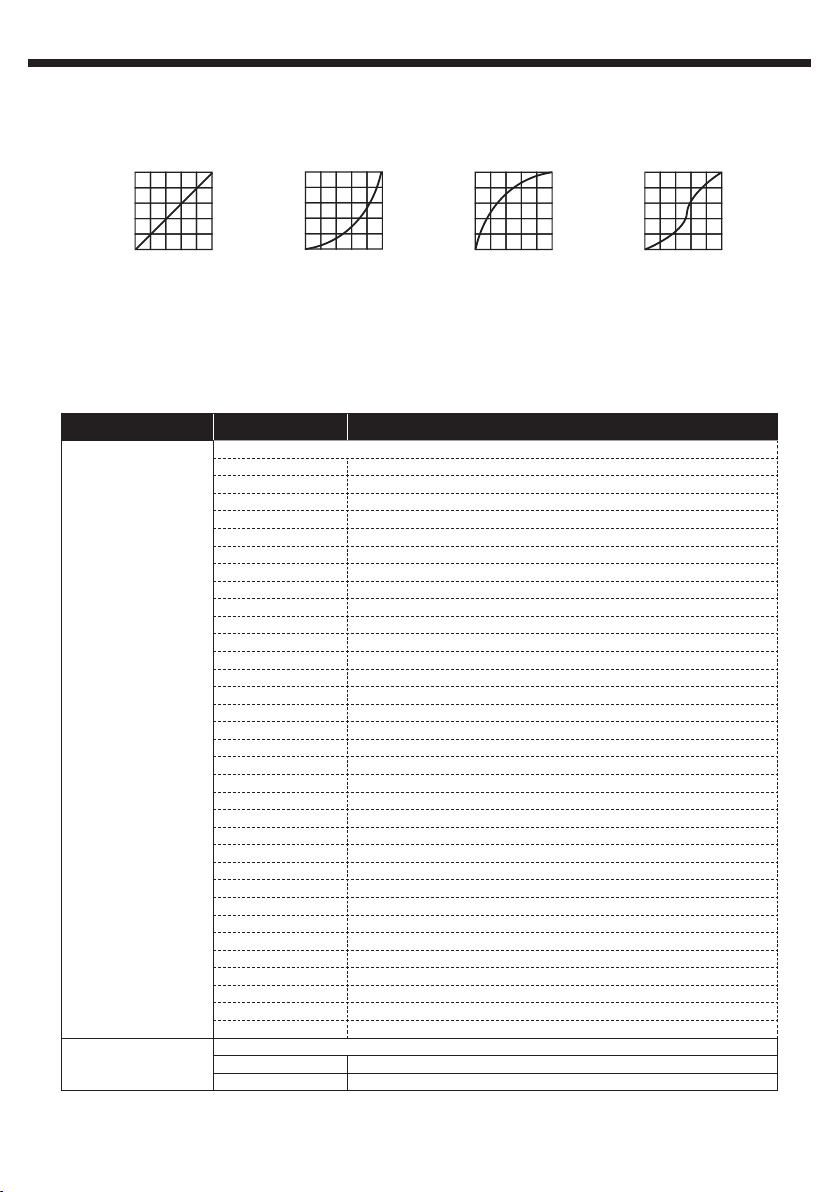

7.1 - Détail des 4 modes DimCurve

Les modes DimCurv permettent de dénir le comportement du dimmer.

Ci-dessous 4 schémas vous montrent l’évolution du niveau de sortie en fonction du mode choisi et du niveau DMX du canal dimmer.

Niveau de sortie

% DMX

Mode 1 : Linear

Niveau de sortie

% DMX % DMX % DMX

Mode 2 : Exponentiel Mode 3 : Logarithmic

Niveau de sortie

8 - Les différents modes DMX

Dès qu’un signal DMX est présent sur l’entrée DMX IN, le projecteur passe automatiquement en mode DMX.

8.1 - Mode 2 canaux

Canal Valeurs Action

Couleurs et macros

000-013 Rouge 014-020 Orange 021-027 Jaune 028-034 Lime 035-041 Vert 042-048 Cyan 049-055 Bleu pastel 056-062 Bleu 063-069 Violet 070-076 Magenta 077-083 Rose 084-090 Rouge pastel 091-097 Orange pastel 098-104 Jaune pastel 105-111 Jaune Lime pastel

112-118 Vert pastel 119-125 Bleu pastel 126-132 Violet pastel 133-139 Magenta pastel 140-146 Rose pastel 147-153 Saumon 154-160 CCT 2700K 161-167 CCT 3000K 168-174 CCT 4000K 175-181 CCT 6200K 182-188 MACRO : De rouge vers bleu vers rouge 189-195 MACRO : De bleu vers vert vers bleu 196-202 MACRO : De vert vers bleu vers vert 203-209 MACRO : Vert clair vers bleu clair 210-216 MACRO : De orange vers rouge vers orange 217-223 MACRO : De rouge vers rose vers rouge 224-230 MACRO : De rose vers bleu vers rose 231-255 MACRO : Fondu enchaîné de couleurs

Dimmer ou vitesse

000 - 255 Dimmer de 0 à 100% si le canal 1 est compris entre 000 et 181 000 - 255 Vitesse croissante si le canal 1 est compris entre 182 et 255

Niveau de sortie

Mode 4 : S-curve

Page 12

Page 13

VPANEL-200RGBL - Projecteur architectural IP66 à 24 LEDs 20W 4en1 RGBL

8.2 - Mode 4 canaux

Canal Valeurs Action

8.3 - Mode 5 canaux

Canal Valeurs Action

8.4 - Mode 6 canaux

Canal Valeurs Action

Rouge

000 - 255 000 : 0% - 255 : 100%

Vert

000 - 255 000 : 0% - 255 : 100%

Bleu

000 - 255 000 : 0% - 255 : 100%

Lime

000 - 255 000 : 0% - 255 : 100%

Rouge

000 - 255 000 : 0% - 255 : 100%

Vert

000 - 255 000 : 0% - 255 : 100%

Bleu

000 - 255 000 : 0% - 255 : 100%

Lime

000 - 255 000 : 0% - 255 : 100%

Dimmer

000 - 255 Intensité lumineuse variable de 0 à 100%

Rouge

000 - 255 000 : 0% - 255 : 100%

Vert

000 - 255 000 : 0% - 255 : 100%

Bleu

000 - 255 000 : 0% - 255 : 100%

Lime

000 - 255 000 : 0% - 255 : 100%

Dimmer

000 - 255 Intensité lumineuse variable de 0 à 100%

Shutter

000 - 031 LED éteinte 032 - 063 LED allumée 064 - 095 Effet stroboscope à vitesse croissante 096 - 127 LED allumée 128 - 159 Enchaînement d’effets Pulse 160 - 191 LED allumée 192 - 223 Effet Stroboscope aléatoire à vitesse croissante 224 - 255 LED allumée

Français

Page 13

Page 14

Français

8.5 - Mode 8 canaux

Canal Valeurs Action

VPANEL-200RGBL - Projecteur architectural IP66 à 24 LEDs 20W 4en1 RGBL

Rouge

000 - 255 000 : 0% - 255 : 100%

Vert

000 - 255 000 : 0% - 255 : 100%

Bleu

000 - 255 000 : 0% - 255 : 100%

Lime

000 - 255 000 : 0% - 255 : 100%

Dimmer

000 - 255 Intensité lumineuse variable de 0 à 100%

Shutter

Couleurs et macros

000 - 006 Pas de fonction 007 - 013 Rouge 014 - 020 Orange 021 - 027 Jaune 028 - 034 Lime 035 - 041 Vert 042 - 048 Cyan 049 - 055 Bleu clair 056 - 062 Bleu 063 - 069 Violet 070 - 076 Magenta 077 - 083 Rose 084 - 090 Rouge clair 091 - 097 Orange clair 098 - 104 Jaune clair 105 - 111 Lime pastel 112 - 118 Vert clair 119 - 125 Bleu clair 126 - 132 Violet clair 133 - 139 Magenta clair 140 - 146 Rose clair 147 - 153 Saumon 154 - 160 CCT 2700K 161 - 167 CCT 3000K 168 - 174 CCT 4000K 175 - 181 CCT 6000K 182 - 188 MACRO : De rouge vers bleu vers rouge 189 - 195 MACRO : De bleu vers vert vers bleu 196 - 202 MACRO : De vert vers bleu vers vert 203 - 209 MACRO : Vert clair vers bleu clair 210 - 216 MACRO : De orange vers rouge vers orange 217 - 223 MACRO : De rouge vers rose vers rouge 224 - 230 MACRO : De rose vers bleu vers rose 231 - 255 MACRO : Fondu enchaîné de couleurs

Vitesse des macros

000 - 255 Vitesse croissante

Page 14

Page 15

VPANEL-200RGBL - Projecteur architectural IP66 à 24 LEDs 20W 4en1 RGBL

8.6 - Mode 16 canaux

Canal Valeurs Action

Rouge groupe 1

000 - 255 000 : 0% - 255 : 100%

Vert groupe 1

000 - 255 000 : 0% - 255 : 100%

Bleu groupe 1

000 - 255 000 : 0% - 255 : 100%

Lime groupe 1

000 - 255 000 : 0% - 255 : 100%

Rouge groupe 2

000 - 255 000 : 0% - 255 : 100%

Vert groupe 2

000 - 255 000 : 0% - 255 : 100%

Bleu groupe 2

000 - 255 000 : 0% - 255 : 100%

Lime groupe 2

000 - 255 000 : 0% - 255 : 100%

Rouge groupe 3

000 - 255 000 : 0% - 255 : 100%

Vert groupe 3

000 - 255 000 : 0% - 255 : 100%

Bleu groupe 3

000 - 255 000 : 0% - 255 : 100%

Lime groupe 3

000 - 255 000 : 0% - 255 : 100%

Rouge groupe 4

000 - 255 000 : 0% - 255 : 100%

Vert groupe 4

000 - 255 000 : 0% - 255 : 100%

Bleu groupe 4

000 - 255 000 : 0% - 255 : 100%

Lime groupe 4

000 - 255 000 : 0% - 255 : 100%

Français

Note: LED groups 1 to 4 are defined in paragraph 8.9.

8.7 - Mode 18 canaux

Canal Valeurs Action

1 à 16

Idem canaux 1 à 16 du mode 16 canaux

Dimmer

000 - 255 Intensité lumineuse variable de 0 à 100%

Strobe

Page 15

Page 16

Français

VPANEL-200RGBL - Projecteur architectural IP66 à 24 LEDs 20W 4en1 RGBL

8.8 - Mode 20 canaux VBAR-100RGBL

Canal Valeurs Action

Rouge groupe 1

000 - 255 000 : 0% - 255 : 100%

Vert groupe 1

000 - 255 000 : 0% - 255 : 100%

Bleu groupe 1

000 - 255 000 : 0% - 255 : 100%

Lime groupe 1

000 - 255 000 : 0% - 255 : 100%

Rouge groupe 2

000 - 255 000 : 0% - 255 : 100%

Vert groupe 2

000 - 255 000 : 0% - 255 : 100%

Bleu groupe 2

000 - 255 000 : 0% - 255 : 100%

Lime groupe 2

000 - 255 000 : 0% - 255 : 100%

Rouge groupe 3

000 - 255 000 : 0% - 255 : 100%

Vert groupe 3

000 - 255 000 : 0% - 255 : 100%

Bleu groupe 3

000 - 255 000 : 0% - 255 : 100%

Lime groupe 3

000 - 255 000 : 0% - 255 : 100%

Rouge groupe 4

000 - 255 000 : 0% - 255 : 100%

Vert groupe 4

000 - 255 000 : 0% - 255 : 100%

Bleu groupe 4

000 - 255 000 : 0% - 255 : 100%

Lime groupe 4

000 - 255 000 : 0% - 255 : 100%

Dimmer

000 - 255 Intensité lumineuse variable de 0 à 100%

Strobe

000 - 031 LED éteinte 032 - 063 LED allumée 064 - 095 Effet stroboscope à vitesse croissante

096 - 127 LED allumée 128 - 159 Enchaînement d’effets Pulse 160 - 191 LED allumée 192 - 223 Effet Stroboscope aléatoire à vitesse croissante 223 - 255 LED allumée

Page 16

Page 17

VPANEL-200RGBL - Projecteur architectural IP66 à 24 LEDs 20W 4en1 RGBL

8.8 - Mode 20 canaux (suite)

Couleurs et macros

112 - 118 Vert clair 119 - 125 Bleu clair 126 - 132 Violet clair 133 - 139 Magenta clair 140 - 146 Rose clair 147 - 153 Saumon 154 - 160 CCT 2700K 161 - 167 CCT 3000K 168 - 174 CCT 4000K 175 - 181 CCT 6000K 182 - 188 MACRO : De rouge vers bleu vers rouge 189 - 195 MACRO : De bleu vers vert vers bleu 196 - 202 MACRO : De vert vers bleu vers vert 203 - 209 MACRO : Vert clair vers bleu clair 210 - 216 MACRO : De orange vers rouge vers orange 217 - 223 MACRO : De rouge vers rose vers rouge 224 - 230 MACRO : De rose vers bleu vers rose 231 - 255 MACRO : Fondu enchaîné de couleurs

Vitesse des macros

000 - 255 Vitesse croissante

Français

Page 17

Page 18

Français

VPANEL-200RGBL - Projecteur architectural IP66 à 24 LEDs 20W 4en1 RGBL

Page 18

Page 19

VPANEL-200RGBL - Projecteur architectural IP66 à 24 LEDs 20W 4en1 RGBL

8.9 - Les 4 groupes du mode Pixel Groupe 2 Groupe 4

Français

9 - Dimensions

Groupe 1

258

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

468

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

237

145

architectural-lighting.eu

Groupe 3

DMX/POWER OUT

MAX: 10A

484

Page 19

Page 20

English

VPANEL-200RGBL - IP66 architectural projector with 24 LEDs 20W 4in1 RGBL

1 - Safety information

Important safety information

Any maintenance procedure must be performed by a CONTEST authorised technical service. Basic cleaning operations must thoroughly follow our safety instructions.

This product contains non-isolated electrical components. Do not undertake any maintenance operation when it is switched on as it may result in electric shock.

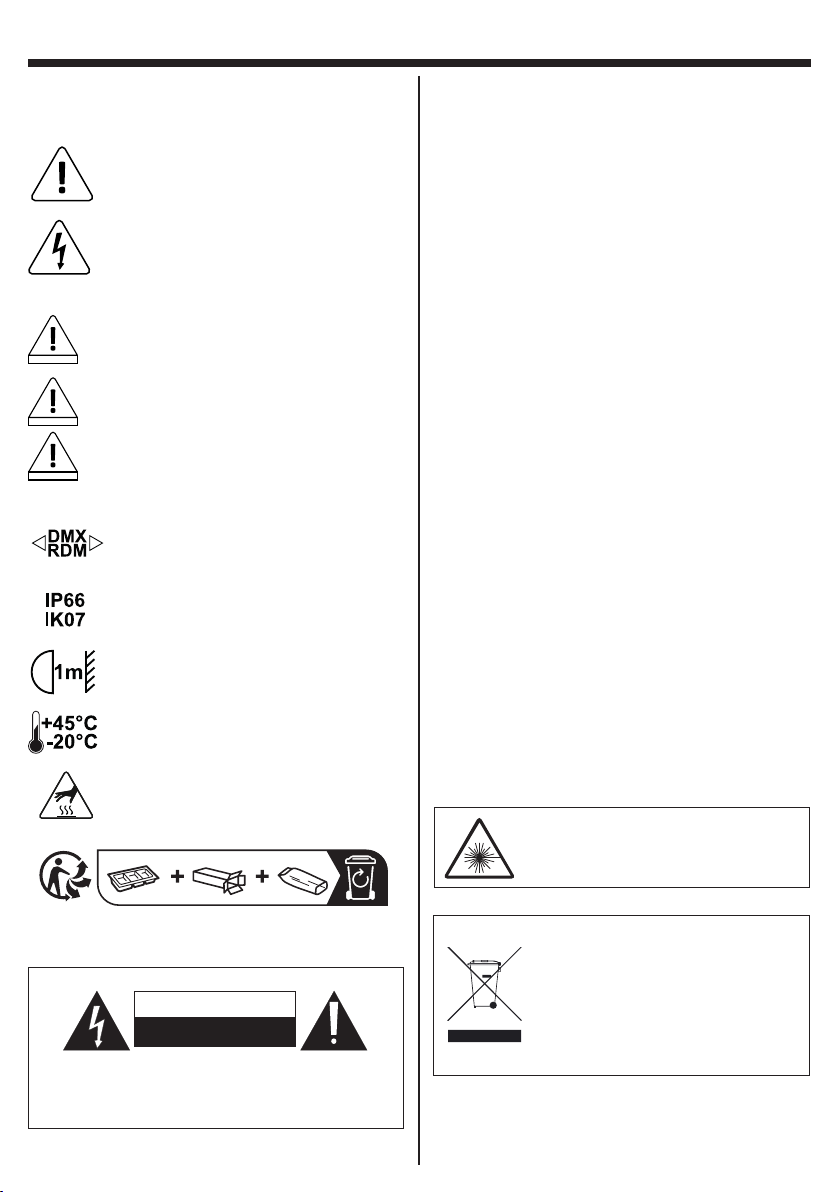

Symbols used

This symbol signals an important safety precaution.

The WARNING symbol signals a risk to the user’s physical integrity. The product may also be damaged.

The CAUTION symbol signals a risk of product deterioration.

Symbols used on the projector

The DMX - RDM symbol indicates that the projector is congurable and controllable in DMX via the RDM (Remote Data Management) protocol.

The IP66 - IK07 symbols indicate the protection levels of the device: IP66: Totally protected against dust and protected against strong jets of water from all directions. IK07: Protected against an impact energy of 2 Joules.

The 1m symbol indicates the minimum distance to be observed between the projector and the illuminated surface.

The -20° / +45° symbol indicates the extreme ambient temperature range in which the projector can operate.

This symbol indicates a risk of burns in the event of contact with the projector in operation. (passive heat dissipation via projector body).

Instructions and recommendations

1 - Please read carefully :

We strongly recommend to read carefully and understand the safety instructions before attempting to operate this unit.

2 - Please keep this manual :

We strongly recommend to keep this manual with the unit for future reference.

3 - Operate carefully this product :

We strongly recommend to take into consideration every safety instruction.

4 - Follow the instructions:

Please carefully follow each safety instruction to avoid any physical harm or property damage.

5 - Installation :

Installation must be performed by qualied personnel and with certied equipment only. Do not place this appliance on an unstable support, the appliance could fall, seriously injuring a child or an adult and being seriously damaged. Make sure the mounting bracket can hold 10 times the weight of the device. Always use a double hook with a standard safety cable. Have the installation inspected by an expert before commissioning.

6 - Ceiling or wall installation :

Please contact your local dealer before attempting any ceiling or wall installation.

7 - Heat exposure :

It is advisable to keep the product away from sources of heat and ammable materials and liquids. Do not cover the ventilation openings, this could lead to overheating. The appliance cools by natural convection, its surface can be very hot and cause burns. Allow to cool before handling.

8 - Electric power supply :

This product can only be operated according to a very specic voltage. These information are specied on the label located at the rear of the product.

9 - Power cords protection:

Power-supply cords should be routed so that they are not likely to be walked on or pinched by items placed upon or against them, paying particular attention to cords at lugs, convenience receptacles and the point where they exit from the xture.

10 - Cleaning precautions :

Unplug the product before attempting any cleaning operation. This product should be cleaned only with accessories recommended by the manufacturer. Use a damp cloth to clean the surface. Do not wash this product.

11 - This product should be serviced when :

Please contact the qualied service personnel if :

- The power cord or the plug has been damaged.

- Objects have fallen or liquid has been spilled into the appliance.

- The appliance has been exposed to rain or water.

- The product does not appear to operate normally.

- The product has been damaged.

12 - Inspection/maintenance :

Please do not attempt any inspection or maintenance by yourself. Refer all servicing to qualied personnel.

13 - Operating environment :

Ambient temperature: -20 to +45°C. Do not operate this product in a non-ventilated, or warm place.

CAUTION

This device is equipped with class 2 LEDs. Avoid staring directly into the beam as serious eye damage is possible.

WARNING : This unit contains no user-serviceable parts. Do not open the housing or attempt

any maintenance by yourself. In the unlikely even your unit may require service, please contact your nearest dealer. In order to avoid any electrical malfunction, please do not use any multi-socket, power cord extension or connecting system without making sure they are

perfectly isolated and present no defect.

Page 20

Recycling your device

• As HITMUSIC is really involved in the environmental cause, we only commercialise clean, ROHS compliant products.

• When this product reaches its end of life, take it to a collection point designated by local authorities. The separate collection and recycling of your product at the time of disposal will help conserve natural resources and ensure that it is recycled in a manner that protects human health and the environment.

Page 21

VPANEL-200RGBL - IP66 architectural projector with 24 LEDs 20W 4in1 RGBL

2 - Features

Optical

›LEDs : 24 LEDs 20W quatre couleurs RGBL (Rouge Vert Bleu Lime) ›Luminosity :

• 6352Lm - 1080Lux à 5m

›Dual structured lenses for perfect beam distribution ›Symmetrical lenses with 30° aperture

Note: 11° beam opening available on request

Connextions

›DMX/Power connections via hybrid IN and OUT cables with IP67 plugs

Features

›Contrôle par boîtier externe VRDM-Control pour le setting par RDM. Compatible avec les consôles RDM sur certains paramètres. ›DMX control protocol on 2 to 20 channels depending on the selected mode ›Power : 110-240 V / 50-60 Hz ›Power consumption : 207 W ›Selectable refresh rate from 900Hz to 3600Hz ›Cooling: By convection ›Finish : Cast aluminum epoxy painted white gray RAL9002 ›Degree of Protection IP66: Resistant to dust and water splashes in all directions ›Shock resistance IK07: Protected against a mechanical shock of 2 joules, i.e. a 500g object falling 40cm ›Sealed diaphragm depressurization Valve ›Dimensions : 582 x 270 x 178 mm ›Weight : 15 kg

Package contents :

›The packaging should contain the following: ›The projector ›The user guide ›A anti-glare shutter delivered with mounting screws ›1m stripped wire cord and IN hybrid plug ›Projector OUT cable outlet plug

English

Page 21

Page 22

English

VPANEL-200RGBL - IP66 architectural projector with 24 LEDs 20W 4in1 RGBL

3 - Product description

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

Power supply input + DMX

Connects the projector to the mains via a hybrid power supply + DMX cord on a molded plug.

CAUTION !

This appliance must be connected by a qualified technician in accordance with the regulations in force. This device is class 1 and must be earthed.

Power supply : Make sure that the voltage of the place of service corresponds to the instructions noted on the product.

Power supply output + DMX

Used to connect a projector at the output via the hybrid power supply + DMX cable. Please respect the output power limits of the projector see chapter 6. If no projector is connected at the output please use the plug provided.

Suspension Bracket

Allows you to hang or place on the ground and to direct the projector.

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

architectural-lighting.eu

DMX/POWER OUT

MAX: 10A

Suspension bracket clamping system

Allows you to adjust the tilt and lock the position of the projector.

Safety ring

Connect a double safety sling to this ring.

CAUTION !

Make sure the attachment point is properly tightened. It is mandatory to install a safety sling.

requires each device to have a double safety hook. This security system must support 10 times the weight of the device so you must provide a sling capable of supporting at least 150 kg minimum.

Decompression valve

This valve automatically balances the pressure in the projector and thus eliminates the risk of water infiltration by suction. Please do not obstruct this valve.

When installing in a public place, legislation

Page 22

Page 23

VPANEL-200RGBL - IP66 architectural projector with 24 LEDs 20W 4in1 RGBL

4 - Attaching the bracket and aiming the projector

English

144 mm

13 mm

234 mm

13 mm

462 mm

180°

13 mm

The projector can be fixed on a suitable flat surface using three attachment points A C C. The notch B is used to lock the rotation of the projector in Pan over 180°. Temporary hanging is possible using two clamps fixed through the external holes C.

CAUTION !

Ensure that the anchor points are properly tightened. Use 12mm stainless screws and check the solidity of the support. It is mandatory to install a safety sling. When installing in a public place, legislation requires each device to have a double safety hook. This security system must support 10 times the weight of the device so you must

provide a sling capable of supporting at least 150 kg.

To choose the tilt angle of your projector: loosen the central screw using a 6mm Allen key and rotate the projector. The notched clamping part allows the projector to be positioned permanently and the marking of the angles provides information on the direction of the beam (see figure opposite).

5 - Spoiler assembly

The spoiler is supplied in the device packaging. It is fixed using 7 screws on the front of the projector.

Page 23

Page 24

English

Power : Alimentation Wire color : Code couleur DMX Wire color : Code couleur

L : Live : Ph ase Brown : Marron 1 : Masse Blac k : Noir

N : Neutr al : Neutre Blue : Bleu 2: Data - White : Blanc

Gr ound : Terre Yellow/green : Jaune/vert

3 : Data + Red : Rouge

VPANEL-200RGBL - IP66 architectural projector with 24 LEDs 20W 4in1 RGBL

6 - Connection and wiring

6.1 - IP67 plugs :

CAUTION !

The projector is fitted with molded IP67 hybrid plugs. These plugs guarantee a good seal of the product. Cutting the plugs will void the projector warranty if water ingress occurs. The projector is delivered with a bare wire adapter to IP67 IN connector in order to connect to an IP junction box.

1 3

The plugs are equipped with three pins for the power supply and three pins for the DMX signal. The hybrid cable is used for the power supply part in 3 x 1.5 mm² and

for the isolated DMX part in a separate sheath. The color code of the corresponding

wires is shown in the diagram opposite.

CAUTION ! Risk of electic choks

Do not plug or unplug any cables while the system is powered on.

CAUTION !

The plugs mounted on the projector cables are IP67, so they are waterproof but it is not recommended to leave them in standing water.

Water may be sucked into the interior of the projector due to vacuum caused by temperature changes in the projector. Ensure that the projector is protected against water ingress through the cables by using connectors or junction boxes that meet at least IP66. Create a drip loop before the cable glands or connection points to prevent them from being constantly immersed in water as shown in the figure below.

6.2 - Indoor line cabling with VC-ADAPT:

To power your line of indoor projectors, you can use the VC-ADAPT adapter cord which has a 2P+E power plug for the power supply and an XLR plug for the DMX and which comes out on a Power+DMX hybrid plug as shown in the figure below.

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

Power

Page 24

DMX

VC-ADAPT

DMX/POWER OUT

MAX: 10A

architectural-lighting.eu

OUT

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

DMX/POWER OUT

MAX: 10A

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

OUT

Page 25

VPANEL-200RGBL - IP66 architectural projector with 24 LEDs 20W 4in1 RGBL

English

6.3 - Outdoor line wiring with junction box and VC-YHYB adapter :

For outdoor connections that must remain sealed, you can use a junction box and a hybrid Y adapter to distribute the power and the DMX as shown in the figure below.

CAUTION !

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

DMX/POWER OUT MAX: 10A

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE MADE IN CHINA

OUT

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

DMX/POWER OUT

MAX: 10A

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE MADE IN CHINA

OUT

The sum of the powers of the different lines must not exceed the power of the Power input (3500W)

Power 16A (3500W max)

DMX

1x IpBox-p4 box 2x VC-End1/3 cable 1x FastCon-1333POW 1x FastCon-1333DMX

GND

DD+

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

Distributed by HITMUSIC SAS

OUT

DMX/POWER OUT

MAX: 10A

architectural-lighting.eu

FRANCE MADE IN CHINA

VC-YHYB

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

DMX/POWER OUT MAX: 10A

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE MADE IN CHINA

OUT

DMX/POWER OUT MAX: 10A

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE MADE IN CHINA

OUT

6.4 - Projector chains :

The wiring of a projector group can be done in different ways. The hybrid cables are used to supply the projector with electricity and data. The chaining of the projectors can be done simply as shown in the figure below.

Hybrid connection cords between the projectors VC-JUMP are available from 1m to 10m length

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

DMX/POWER OUT

MAX: 10A

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

OUT

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

DMX/POWER OUT MAX: 10A

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

OUT

DMX/POWER IN AC 100-240V 50/60Hz

FUSE: T3A/250V 200W

DMX/POWER OUT

MAX: 10A

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

OUT

6.5 - Line lenght :

The number of projectors on a single line depends on the length of the wiring, its section (here 3 x 1.5 mm2) and the type of projector associated, as shown in the table below. A safety margin is applied to guarantee the correct operation of the installation. A line is the length from the feed point to the last fixture.

PROJECTOR Qty on 10 m Qty on 20 m Qty on 30 m Qty on 50 m Qty on 100 m

VCOB-60DW 31 30 20 11 5 VCOB-120DW 14 14 10 6 2 VBAR-50DW 32 32 23 13 6 VBAR-100DW 19 19 12 7 3 VPAR-70DW 27 26 17 10 4 VPAR-120DW 16 16 10 6 2 VPAR-150DW 11 11 8 5 2 VCOB-60RGBL 31 30 20 11 5 VCOB-150RGBL 12 12 8 5 2 VBAR-50RGBL 32 32 23 13 6 VBAR-100RGBL 19 19 12 7 3 VPAR-70RGBL 27 26 17 10 4 VPAR-120RGBL 16 16 10 6 2 VPAR-150RGBL 11 11 8 5 2 VPANEL-200RGBL 9 9 6 3 1 VH2O-90 22 21 13 7 3 Avaible power on each line 2300 W 2216 W 1477 W 886 W 443 W

Page 25

Page 26

English

VPANEL-200RGBL - IP66 architectural projector with 24 LEDs 20W 4in1 RGBL

6.6 - Power supply booster :

To overcome the lack of power of the line or the voltage drop due to a long cable length, it is necessary to be able to boost the power supply. To do this, you will need to use a junction box and separate the DMX coming out of the hybrid cable at the end of the line and isolate the power supply. A new mains power supply can then be injected into one or more chains of projectors on hybrid connectors at the outlet of the box as shown in the figure below.

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

Distributed by HITMUSIC SAS

MADE IN CHINA

DMX/POWER OUT

MAX: 10A

architectural-lighting.eu

FRANCE

OUT

Booster power IN 16 A (3500W max)

CAUTION !

The sum of the powers of the different lines must not exceed the power of the Power input (3500W). The power per line is limited to the characteristics of each of the devices, see table in the section on chaining of projectors.

Hybrid Power + DMX IN (Line output)

D+

GND

D-

1x IpBox-p6 box 1x VC-Start/3 cable 3x VC-End1/3 cable 1x FastCon-1333POW 1x FastCon-1333DMX

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

Distributed by HITMUSIC SAS

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

3 x Hybrid Power + DMX OUT

DMX/POWER OUT

MAX: 10A

architectural-lighting.eu

FRANCE

MADE IN CHINA

OUT

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

architectural-lighting.eu

DMX/POWER OUT

MAX: 10A

OUT

DMX/POWER OUT

MAX: 10A

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

OUT

Page 26

Booster power IN

GND

D-

D+

IP plug

CAUTION ! Outgoing power supply OUT to be isolated from the Booster power supply IN

Page 27

VPANEL-200RGBL - IP66 architectural projector with 24 LEDs 20W 4in1 RGBL

English

6.7 - VRDM-Split splitter :

The VRDM-Split is a DMX RDM 1xIN 2x OUT IP66 splitter. It reboosts the incoming DMX signal on two RDM-compatible DMX outputs. It has a Hybrid Power/DMX input on which the DMX signal will be extracted in order to be divided into two separate isolated and protected lines. The Hybrid input supply will be disconnected and a new Power IN supply will be injected on the two Hybrid outputs.

CAUTION !

The sum of the powers of the different lines must

DMX/POWER IN AC 100-240V 50/60Hz

FUSE: T3A/250V 200W

Distributed by HITMUSIC SAS

FRANCE MADE IN CHINA

architectural-lighting.eu

OUT

DMX/POWER OUT

MAX: 10A

VRDM-Split

Contest Architectural Lighting VRDM-Split

D+

D-GND

DMX-IN

DMX-OUT1

DMX-OUT2

LNL

Power INPUT

Power OUT2

Disconnect Power

Power OUT1

Power IN

not exceed the power of the Power input (3500W). The power per line is limited to the characteristics of each of the devices, see table in the section on chaining of projectors.

VRDM-Split en mode hybride

D+

DMX-IN

Disconnect

Power

Hybride POWER+ DMX IN

Hybride Power + DMX OUT1

D- GND

Contest Architectural Lighting VRDM-Split

D+

D- GND

DMX-OUT1

Power OUT1

D+

D- GND

DMX-OUT2

Power OUT2

OUT1

OUT2

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

Power INPUT

16A (3500W max)

Power + DMX OUT2

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

Power IN

Hybride

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

DMX/POWER OUT

MAX: 10A

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

architectural-lighting.eu

OUT

DMX/POWER OUT

MAX: 10A

OUT

The Hybrid Power+DMX IN input on the left is used to recover the DMX signal which will be filtered, divided and protected. The power supply will be disconnected from the circuit via the Disconnect Power connector. The Power IN input on the right is used to supply the splitter and to re-inject the supply into the outputs. Outputs OUT1 and OUT2 therefore have a reboosted DMX signal and power supply to start new lines.

Note : In this case, the VRDM-Split is used in a Hybrid 1 x IN, 2 x OUT configuration.

It is possible to use the VRDM-Split simply by entering with a DMX IN signal to 2 x DMX OUT and supplying the box with power IN only. It is also possible to mix the two combinations for more flexibility.

Page 27

Page 28

English

VPANEL-200RGBL - IP66 architectural projector with 24 LEDs 20W 4in1 RGBL

7 - Setting setting

VPANEL-200RGBL projector is congured using the remote RDM control box VRDM-CONTROL. This box makes it possible to deport the control part of

the projector in order to make all the adjustments (settings) of the projector via the DMX cord by RDM protocol. The menu is different depending on the type of projector, the functions are as follows:

VRDM-CONTROL

MENU RDM Products List Label: ''Product Name'' The name of the product connected to the box

Page 28

Model: ''Product Name'' The name of the product connected to the box Manufacturer: Hitmusic SAS The name of the manufacturer Firmware: V1.00 Firmware version DMX Address: 001 (XXX) DMX address 001 start (XXX) end DMX Personality: CH list Number of used channels DMX Slots:

Identify:

Temperature: … Internal temperature of the projector

Fixture Menu

ON (By default) OFF

NO DMX

Slave mode

Stand-Alone Mode

Edit USER Macro

Setting Mode

Allows you to ash the selected projector in order to identify it among the other projectors

Blackout

Stand-Alone Single Allows to have an autonomous color per projector Master Master Projector controls the Slaves Slave (By default) Projector controlled by the Master Master Dimmer Values from 000 to 255 Dimming from 0 to 100% Flash Values from 000 to 255 Vitesse des ash de lent vers rapide

Custom color

Macro

USER macro Launches the macro you’ve recorded Play Time Time 00-99 Sets user program duration Play Fade Fade 00-99 Determines the fade time between each user program step. Edit Step NB Step NB 01-20 Sets the number of user program steps

Edit Steps

Dimmer curves

Flip Mode

White Balance

PWM Frequency

Temperature

Time info … Displays the elapsed time in hours since the rst power on

DFSET

Red Values from 000 to 255 Red gradation from 0 to 100%. Green Values from 000 to 255 Green gradation from 0 to 100%. Blue Values from 000 to 255 Blue gradation from 0 to 100%. Lime Values from 000 to 255 Lime gradation from 0 to 100%. Presets/Macro Show all Presets list Allows to choose the presets or macro to launch Fade Speed Speed from 0% to 100% Crossfade time from slow to fast

Edit Step 1 to 20 Stores user program step number Red Red gradation from 0 to 100%. Green Green gradation from 0 to 100%. Blue Blue gradation from 0 to 100%. Lime Lime gradation from 0 to 100%. Linear Exponential (By default) Logarithmic S-Curve Yes No (By default) Red Values from 000 to 255 Green Values from 000 to 255 Blue Values from 000 to 255 Lime Values from 000 to 255 900Hz 1200Hz (By default) 2400Hz 3600Hz °C (By default) °F

OFF ON

Page 29

VPANEL-200RGBL - IP66 architectural projector with 24 LEDs 20W 4in1 RGBL

In case of loss of DMX signal either Blackout mode or stays on the last value or launches the Stand-Alone programFreeze (By default)

English

Allows you to choose the type of dimmer curve. See details in next paragraph

Reverses the order of LED groups

Adjusts white balance by varying color tones

Allows you to choose the LED oscillation frequency to avoid Flicker effects in video. The higher the frequency, the better the refresh rate, but the brightness may be degraded.

Choosing the type of display for the internal temperature of the projector

Return to factory settings

Page 29

Page 30

English

VPANEL-200RGBL - IP66 architectural projector with 24 LEDs 20W 4in1 RGBL

7.1 - Detail of the 4 DimCurve modes

DimCurv modes allow you to dene the behavior of the dimmer. Below 4 diagrams show you the evolution of the output level according to the chosen mode and the DMX level of the dimmer channel.

Output level

% DMX

Mode 1 : Linear

Output level

% DMX % DMX

Mode 2 : Exponential Mode 3 : Logarithmic

Output level

8 - The different DMX modes

As soon as a DMX signal is present on the DMX IN input, the projector automatically switches to DMX mode.

8.1 - 2-channel mode

Channel Values Action

Couleurs and macros

000-013 Red 014-020 Orange 021-027 Yellow 028-034 Lemon yellow 035-041 Green 042-048 Cyan 049-055 Light blue 056-062 Blue 063-069 Purple 070-076 Magenta 077-083 Pink 084-090 Light red 091-097 Orange pastel 098-104 Light yellow 105-111 Light lemon yellow

112-118 Light green 119-125 Light blue 126-132 Light purple 133-139 Light magenta 140-146 Light pink 147-153 Salmon 154-160 CCT 2700K 161-167 CCT 3000K 168-174 CCT 4000K 175-181 CCT 6200K 182-188 MACRO : From red to blue to red 189-195 MACRO : From blue to green to blue 196-202 MACRO : From green to blue to green 203-209 MACRO : From light green to light blue 210-216 MACRO : From orange to red to orange 217-223 MACRO : From red to pink to orange 224-230 MACRO : From pink to blue to pink 231-255 MACRO : Cross-fading colors

Dimmer or speed

000 - 255 Dimmer from 0 to 100% if channel 1 is between 000 and 181 000 - 255 Increasing speed if channel 1 is between 182 and 255

Output level

Mode 4 : S-curve

Page 30

Page 31

VPANEL-200RGBL - IP66 architectural projector with 24 LEDs 20W 4in1 RGBL

8.2 - 4-channel mode

Channel Values Action

8.3 - 5- channel mode

Channel Values Action

8.4 - 6- channel mode

Channel Values Action

Red

000 - 255 000 : 0% - 255 : 100%

Green

000 - 255 000 : 0% - 255 : 100%

Blue

000 - 255 000 : 0% - 255 : 100%

Lime

000 - 255 000 : 0% - 255 : 100%

Red

000 - 255 000 : 0% - 255 : 100%

Green

000 - 255 000 : 0% - 255 : 100%

blue

000 - 255 000 : 0% - 255 : 100%

Lime

000 - 255 000 : 0% - 255 : 100%

Dimmer

000 - 255 Variable light intensity from 0 to 100%

Red

000 - 255 000 : 0% - 255 : 100%

Green

000 - 255 000 : 0% - 255 : 100%

Blue

000 - 255 000 : 0% - 255 : 100%

Lime

000 - 255 000 : 0% - 255 : 100%

Dimmer

000 - 255 Variable light intensity from 0 to 100%

Shutter

000 - 031 LED off 032 - 063 LED on 064 - 095 Strobe effect with increasing speed 096 - 127 LED on 128 - 159 Pulse effect chaining 160 - 191 LED allumée 192 - 223 Random strobe effect with increasing speed 224 - 255 LED on

English

Page 31

Page 32

English

8.5 - 8-channel mode

Channel Values Action

VPANEL-200RGBL - IP66 architectural projector with 24 LEDs 20W 4in1 RGBL

Red

000 - 255 000 : 0% - 255 : 100%

Green

000 - 255 000 : 0% - 255 : 100%

Blue

000 - 255 000 : 0% - 255 : 100%

Lime

000 - 255 000 : 0% - 255 : 100%

Dimmer

000 - 255 Variable light intensity from 0 to 100%

Shutter

Colors and macros

000-006 No function 007-013 Red 014-020 Orange 021-027 Yellow 028-034 Lemon yellow 035-041 Green 042-048 Cyan 049-055 Light blue 056-062 Blue 063-069 Purple 070-076 Magenta 077-083 Pink 084-090 Light red 091-097 Orange pastel 098-104 Light yellow 105-111 Light lemon yellow 112-118 Light green 119-125 Light blue 126-132 Light purple 133-139 Light magenta 140-146 Light pink 147-153 Salmon 154-160 CCT 2700K 161-167 CCT 3000K 168-174 CCT 4000K 175-181 CCT 6200K 182-188 MACRO : From red to blue to red 189-195 MACRO : From blue to green to blue 196-202 MACRO : From green to blue to green 203-209 MACRO : From light green to light blue 210-216 MACRO : From orange to red to orange 217-223 MACRO : From red to pink to orange 224-230 MACRO : From pink to blue to pink 231-255 MACRO : Cross-fading colors

Macrospeed

000 - 255 Increasing speed

Page 32

Page 33

VPANEL-200RGBL - IP66 architectural projector with 24 LEDs 20W 4in1 RGBL

8.6 - 16-channel mode

Channel Values Action

Red group 1

000 - 255 000 : 0% - 255 : 100%

Green group 1

000 - 255 000 : 0% - 255 : 100%

Bleu group 1

000 - 255 000 : 0% - 255 : 100%

Lime group 1

000 - 255 000 : 0% - 255 : 100%

Red group 2

000 - 255 000 : 0% - 255 : 100%

Green group 2

000 - 255 000 : 0% - 255 : 100%

Bleu group 2

000 - 255 000 : 0% - 255 : 100%

Lime group 2

000 - 255 000 : 0% - 255 : 100%

Red group 3

000 - 255 000 : 0% - 255 : 100%

Green group 3

000 - 255 000 : 0% - 255 : 100%

Bleu group 3

000 - 255 000 : 0% - 255 : 100%

Lime group 3

000 - 255 000 : 0% - 255 : 100%

Red group 4

000 - 255 000 : 0% - 255 : 100%

Green group 4

000 - 255 000 : 0% - 255 : 100%

Bleu group 4

000 - 255 000 : 0% - 255 : 100%

Lime group 4

000 - 255 000 : 0% - 255 : 100%

English

Note: LED groups 1 to 4 are defined in paragraph 8.9.

8.7 - 18-channel mode

Channel Values Action

1 to 16 Same as channels 1 to 16 in 16-channel mode

Dimmer

000 - 255 Variable light intensity from 0 to 100%

Shutter

Page 33

Page 34

English

8.8 - 20-channel mode

VPANEL-200RGBL - IP66 architectural projector with 24 LEDs 20W 4in1 RGBL

Channel Values Action

Red group 1

000 - 255 000 : 0% - 255 : 100%

Green group 1

000 - 255 000 : 0% - 255 : 100%

Blue group 1

000 - 255 000 : 0% - 255 : 100%

Lime group 1

000 - 255 000 : 0% - 255 : 100%

Red group 2

000 - 255 000 : 0% - 255 : 100%

Green group 2

000 - 255 000 : 0% - 255 : 100%

Blue group 2

000 - 255 000 : 0% - 255 : 100%

Lime group 2

000 - 255 000 : 0% - 255 : 100%

Red group 3

000 - 255 000 : 0% - 255 : 100%

Green group 3

000 - 255 000 : 0% - 255 : 100%

Blue group 3

000 - 255 000 : 0% - 255 : 100%

Lime group 3

000 - 255 000 : 0% - 255 : 100%

Red group 4

000 - 255 000 : 0% - 255 : 100%

Green group 4

000 - 255 000 : 0% - 255 : 100%

Blue group 4

000 - 255 000 : 0% - 255 : 100%

Lime group 4

000 - 255 000 : 0% - 255 : 100%

Dimmer

000 - 255 Variable light intensity from 0 to 100%

Shutter

Page 34

Page 35

VPANEL-200RGBL - IP66 architectural projector with 24 LEDs 20W 4in1 RGBL

8.8 - 20-channel mode (continued)

English

Colors and macros

Macrospeed

000 - 255 Increasing speed

Page 35

Page 36

English

VPANEL-200RGBL - IP66 architectural projector with 24 LEDs 20W 4in1 RGBL

8.9 - The 4 Pixel mode groups Group 2 Group 4

9 - Dimensions

Group 1

258

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

468

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

237

Group 3

145

architectural-lighting.eu

DMX/POWER OUT

MAX: 10A

Page 36

484

Page 37

VPANEL-200RGBL - IP66 architectural projector with 24 LEDs 20W 4in1 RGBL

English

Page 37

Page 38

Deutsch

VPANEL-200RGBL – IP66 Architekturprojektor mit 24 LEDs 20 W 4-in-1 RGBL

1 – Sicherheitshinweise

Wichtige Sicherheitshinweise

Alle Wartungsarbeiten müssen durch einen von CONTEST autorisierten technischen Kundendienst durchgeführt werden. Bei grundlegenden Reinigungsarbeiten müssen unsere Sicherheitsmaßnahmen vollständig eingehalten werden.

Dieses Produkt enthält nicht-isolierte elektrische Komponenten. Führen Sie keine Wartungsarbeiten durch, wenn es eingeschaltet ist. Dies kann einen elektrischen Schlag zur Folge haben.

Verwendete Symbole

WICHTIGER HINWEIS

Dieses Symbol weist auf eine wichtige Vorsichtsmaßnahme hin.

Das WARNUNG-Symbol weist auf ein Risiko für die körperliche Unversehrtheit des Nutzers hin.

WARNUNG

Das Produkt kann auch beschädigt werden.

Das Symbol ACHTUNG signalisiert das Risiko einer Produktbeschädigung.

ACHTUNG

Auf dem Projektor verwendete Symbole

Das DMX - RDM-Symbol zeigt an, dass der Projektor über das RDM-Protokoll (Remote Data Management) kongurierbar und steuerbar ist.

Die Symbole IP66/IK07 geben die Schutzart des Geräts an: IP66: Vollständig geschützt gegen Staub und geschützt gegen starkes Spritzwasser aus allen Richtungen. IK07: Geschützt gegen eine Aufprallenergie von 2 Joule.

Das 1-m-Symbol gibt den Mindestabstand an, der zwischen dem Projektor und der beleuchteten Oberäche eingehalten werden muss.

Das Symbol -20°/+45° gibt den maximalen Umgebungstemperaturbereich an, in dem der Projektor betrieben werden kann.

Dieses Symbol weist auf die Gefahr von Verbrennungen bei Kontakt mit dem Projektor im Betrieb hin (passive Wärmeableitung über das Gehäuse).

Anleitungen und Empfehlungen

1 – Bitte sorgfältig lesen:

Wir empfehlen Ihnen ausdrücklich, die Sicherheitsmaßnahmen gründlich zu lesen und zu verstehen, bevor Sie beginnen, dieses Gerät zu bedienen.

2 – Diese Bedienungsanleitung bitte aufbewahren:

Wir empfehlen Ihnen ausdrücklich, diese Bedienungsanleitung für zukünftige Referenzen zusammen mit dem Gerät aufzubewahren.

3 – Dieses Produkt umsichtig bedienen:

Wir empfehlen Ihnen ausdrücklich, jede der Sicherheitsmaßnahmen zu beachten.

4 – Den Anleitungen folgen:

Bitte befolgen Sie jede Sicherheitsmaßnahme, um Körperverletzungen bzw. Sachbeschädigungen vorzubeugen.

5 – Montage:

Die Montage darf nur von qualiziertem Personal und mit zertizierten Werkzeugen durchgeführt werden. Stellen Sie das Gerät nicht auf eine unstabile Unterlage. Es kann herunterfallen und Personen schwer verletzen oder beschädigt werden. Vergewissern Sie sich, dass die Halterung das 10-fache des Gewichts des Geräts tragen kann. Verwenden Sie stets einen Doppelhaken mit einem Standard-Sicherheitskabel. Lassen Sie die Montage vor der Inbetriebnahme von einem Fachmann überprüfen.

6 – Decken- oder Wandmontage:

Bitte setzen Sie sich mit Ihrem Händler vor Ort in Verbindung, bevor Sie mit der Durchführung einer Decken- oder Wandmontage beginnen.

7 – Wärmeeinwirkung:

Halten Sie das Produkt von Wärmequellen und brennbaren Materialien und Flüssigkeiten fern. Decken Sie die Lüftungsöffnungen nicht ab, das kann zu Überhitzung führen. Das Gerät kühlt durch natürliche Konvektion ab, seine Oberäche kann sehr heiß werden und Verbrennungen verursachen. Lassen Sie es abkühlen, bevor Sie es berühren.

8 – Stromversorgung:

Dieses Produkt kann nur mit einer ganz bestimmten Spannung betrieben werden. Die Informationen hierzu nden Sie auf dem Typenschild auf der Rückseite des Produkts.

9 – Netzkabelschutz:

Das Netzkabel sollte so verlegt werden, dass nicht auf es getreten wird, es nicht durch auf dem Netzkabel stehende Gegenstände gequetscht oder durch gegen das Netzkabel drückende Gegenstände eingeklemmt wird. Achten Sie beim Netzkabel besonders auf die Steckkontakte des Netzsteckers, den Bereich, wo das Netzkabel aus dem Gerät herausgeführt wird und auf einfach zu erreichende Netzsteckdosen.

10 – Sicherheitshinweise zur Reinigung:

Trennen Sie das Gerät vom Stromnetz, bevor Sie mit der Ausführung von Reinigungsarbeiten beginnen. Dieses Produkt sollte nur mit Zubehör gereinigt werden, das vom Hersteller empfohlen wurde. Verwenden Sie ein angefeuchtetes Tuch, um die Oberäche des Produkts zu reinigen. Waschen Sie dieses Produkt nicht.

11 – Dieses Produkt muss gewartet werden, wenn:

Wenden Sie sich an qualiziertes Fachpersonal, wenn:

- Netzkabel oder Netzstecker beschädigt wurden.

- Gegenstände in das Gerät eingedrungen sind oder Flüssigkeiten auf ihm verschüttet

wurden.

- Das Gerät Regen oder Wasser ausgesetzt war.

- Das Produkt scheinbar nicht normal funktioniert.

- Das Produkt beschädigt wurde.

12 – Überprüfung / Wartung:

Führen Sie keine Überprüfung oder Wartung selbst durch. Alle Wartungsarbeiten sind von qualiziertem Personal durchzuführen.

13 – Betriebsumfeld:

Umgebungstemperatur: -20 bis +45 °C. Betreiben Sie dieses Produkt nicht an unbelüfteten oder warmen Orten.

ACHTUNG

STROMSCHLAGGEFAHR

GERÄTEGEHÄUSE NICHT ÖFFNEN

WARNUNG: Dieses Gerät enthält keine vom Benutzer instandsetzbaren/wartbaren Teile. Öffnen

Sie das Gehäuse nicht und versuchen Sie nicht, es selbst zu warten. Bitte setzen Sie sich für den eher unwahrscheinlichen Fall, dass Ihr Gerät instandgesetzt werden muss, mit Ihrem Händler vor Ort in Verbindung. Verwenden Sie bitte keine Mehrfachsteckdosen, Verlängerungen oder Anschlusssysteme, solange Sie sich nicht vergewissert haben, dass diese ordnungsgemäß isoliert und nicht beschädigt sind, um elektrischen Fehlfunktionen vorzubeugen.

Seite 38

ACHTUNG

Dieses Produkt ist mit LEDs der Klasse II ausgestattet. Blicken Sie nicht direkt in den Lichtstrahl, schwere Augenschäden sind möglich.

Recycling Ihres Geräts

• Da sich HITMUSIC wirklich für die Umwelt einsetzt, vermarkten wir nur saubere, ROHS-konforme Produkte.

• Wenn dieses Produkt das Ende seiner Lebensdauer erreicht hat, bringen Sie es zu einer von den örtlichen Behörden vorgesehenen Sammelstelle. Durch die getrennte Sammlung und das Recycling Ihres Produkts bei der Entsorgung werden die natürlichen Ressourcen geschont und es wird sichergestellt, dass es auf eine Weise recycelt wird, die die menschliche Gesundheit und Umwelt schützt.

Page 39

VPANEL-200RGBL – IP66 Architekturprojektor mit 24 LEDs 20 W 4-in-1 RGBL

2 – Merkmale

Optik

›LEDs: 24 LEDs 20 W vier Farben RGBL (Rot Grün Blau Gelb) ›Leuchtkraft:

• 6352 lm – 1080 Lux in 5 m

›Doppelt strukturierte Objektive für eine perfekte Strahlverteilung ›Symmetrische Objektive mit 30° Blende

Hinweis: 11° Strahlöffnung auf Anfrage erhältlich

Anschlüsse

›DMX-/Stromanschlüsse über hybride Eingangs- und Ausgangskabel mit IP67-Steckverbindern

Eigenschaften

›Steuerung über externes VRDM-Steuergerät zur Einstellung über RDM Kompatibel mit RDM-Konsolen bei bestimmten Einstellungen ›DMX-Steuerungsprotokoll auf 2 bis 20 Kanälen, je nach gewähltem Modus ›Power: 110 - 240 V / 50 - 60 Hz ›Leistungsaufnahme: 207 W ›Wählbare Bildwiederholfrequenz von 900 Hz bis 3600 Hz ›Kühlung: Durch Konvektion ›Ausführung: Aluminiumguss, epoxidharzlackiert, weißgrau RAL9002 ›Schutzart IP66: Widerstandsfähig gegen Staub und Spritzwasser aus allen Richtungen ›Stoßfestigkeit IK07: Geschützt gegen mechanischen Stöße von 2 Joule, d. h. ein 500 g schwerer Gegenstand, der 40 cm tief fällt ›Abgedichtetes Membran-Druckentlastungsventil ›Abmessungen: 582 x 270 x 178 mm ›Gewicht: 15 kg

Lieferumfang:

›Die Lieferung umfass folgende Artikel: ›Projektor ›Bedienungsanleitung ›Ein Blendschutz mit Befestigungsschrauben gehört zum Lieferumfang ›1 m abisoliertes Kabel und Eingangs-Hybridsteckverbinder ›Projektor Ausgangssteckverbinder

Deutsch

Seite 39

Page 40

Deutsch

VPANEL-200RGBL – IP66 Architekturprojektor mit 24 LEDs 20 W 4-in-1 RGBL

3 – Überblick über das Gerät

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

Stromeingang + DMX

Zum Anschluss des Projektors über ein Hybrid-Netzteil + DMXKabel mit einem geformten Stecker am Stromnetz.

ACHTUNG!

Dieses Gerät muss von einem qualifizierten Techniker in Übereinstimmung mit den geltenden

ACHTUNG

Stromversorgung:

Vergewissern Sie sich, dass die Spannung am Einsatzort mit den auf dem Produkt vermerkten Anweisungen übereinstimmt.

Stromausgang + DMX

Zum Anschluss eines Projektors am Ausgang über das Hybridnetzteil + DMX-Kabel. Bitte beachten Sie die Leistungsgrenzen des Projektors, siehe Kapitel 6. Wenn kein Projektor am Ausgang angeschlossen ist, verwenden Sie bitte den mitgelieferten Stecker.

Aufhängevorrichtung

Zum Aufhängen oder Aufstellen und zum Ausrichten des Projektors.

Vorschriften angeschlossen werden. Dieses Gerät gehört zur Klasse 1 und muss geerdet werden.

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

architectural-lighting.eu

DMX/POWER OUT

MAX: 10A

Klemmsystem der Aufhängevorrichtung

Zum Einstellen der Neigung und Feststellen der Position des Projektors.

Sicherheitsöse

Hängen Sie ein doppelten Sicherheitskabel an dieser Öse an.

ACHTUNG!

Achten Sie darauf, dass der Befestigungspunkt ordnungsgemäß festgezogen ist.

ACHTUNG

Bei der Installation im öffentlichen Raum schreibt der Gesetzgeber vor, dass jedes Gerät einen doppelten Sicherheitshaken haben muss. Dieses Sicherheitssystem muss das 10-fache des Gewichts des Geräts tragen. Sie müssen also ein Sicherheitskabel bereitstellen, das mindestens 70 kg tragen kann.

Dekompressionsventil

Dieses Ventil gleicht automatisch den Druck im Projektor aus und verhindert so das Eindringen von Wasser durch Ansaugen. Blockieren Sie dieses Ventil nicht.

Die Installation eines Sicherungskabels ist obligatorisch.

Seite 40

Page 41

VPANEL-200RGBL – IP66 Architekturprojektor mit 24 LEDs 20 W 4-in-1 RGBL

4 – Halterung installieren und Projektor ausrichten

Deutsch

144 mm

13 mm

234 mm

13 mm

462 mm

180°

13 mm

Der Projektor kann mit drei Befestigungspunkten A C C auf einer geeigneten ebenen Fläche befestigt werden. Die Nut B dient dazu, die Drehung des Projektors im Schwenk über 180° zu arretieren. Eine vorübergehende Aufhängung ist mit zwei Klemmen möglich, die durch die äußeren Befestigungspunkte C geführt werden.

ACHTUNG!

Achten Sie darauf, dass die Ankerpunkte ordnungsgemäß angezogen sind. Verwenden Sie 12 mm rostfreie Schrauben und überprüfen Sie die Festigkeit der Halterung. Die Installation eines Sicherungskabels ist

ACHTUNG

obligatorisch. Bei der Installation im öffentlichen Raum schreibt der Gesetzgeber vor, dass jedes Gerät einen doppelten Sicherheitshaken haben muss. Dieses Sicherheitssystem muss das 10-fache des Gewichts des Geräts tragen. Sie müssen also ein Sicherheitskabel bereitstellen, das mindestens 150 kg tragen kann.

Zur Auswahl des Neigungswinkels Ihres Projektors lösen Sie die mittlere Schraube mit einem 6 mm Innensechskantschlüssel und drehen Sie den Projektor. Der gerasterte Klemmteil ermöglicht eine dauerhafte Positionierung des Projektors und die Markierung der Winkel gibt Auskunft über die Strahlrichtung (siehe nebenstehende Abbildung).

5 – Montage des Blendschutzes

Der Blendschutz gehört zum Lieferumfang. Er wird mit 7 Schrauben an der Vorderseite des Projektors befestigt.

Seite 41

Page 42

Deutsch

Power : Alimentation Wire color : Code couleur DMX Wire color : Code couleur

L : Live : Ph ase Brown : Marron 1 : Masse Blac k : Noir

N : Neutr al : Neutre Blue : Bleu 2: Data - White : Blanc

VPANEL-200RGBL – IP66 Architekturprojektor mit 24 LEDs 20 W 4-in-1 RGBL

6 – Anschluss und Verkabelung

6.1 – IP67-Steckverbinder:

ACHTUNG

ACHTUNG!

Der Projektor ist mit gegossenen IP67-Hybridsteckverbindern ausgestattet. Diese Stecker garantieren eine gute Abdichtung des Produkts. Wenn Sie die Steckverbinder abschneiden, erlischt die Garantie für den Projektor, falls Wasser eindringt. Der Projektor wird mit einem Adapter für blanke Drähte auf IP67Eingangssteckverbinder geliefert, um ihn an einer IP-Verteilerdose anzuschließen.

1 3

Die Steckverbinder sind mit drei Stiften zur Stromversorgung und drei Stiften für das DMX-Signal ausgestattet. Das Hybridkabel wird für den Teil der Stromversorgung in

3 x 1,5 mm² und für den isolierten DMX-Teil in einem separaten Mantel verwendet. Der

Farbcode der entsprechenden Adern ist in der nebenstehenden Abbildung dargestellt.

ACHTUNG! Stromschlaggefahr

Schließen Sie keine Kabel an oder ziehen Sie sie

WARNUNG

ab, während das System eingeschaltet ist.

ACHTUNG!

Power: Stromversorgung Wire color: Farbcodierung DMX Wire color: Farbcodierung L: Live: Stromführender Leiter N: Neutral: Nullleiter Blue: Blau 2: Daten - White: Weiß

Ground: Masse

Brown: Braun 1: Masse Black: Schwarz

Yellow/green: Gelb/Grün 3: Daten + Red: Rot

ACHTUNG

Die an den Projektorkabeln montierten Stecker sind IP67, d. h. sie sind wasserdicht, aber es wird nicht empfohlen, sie unterzutauchen.

Durch den Unterdruck, der durch Temperaturschwankungen im Projektor entsteht, kann Wasser in das Innere gesaugt werden. Sorgen Sie dafür, dass der Projektor gegen das Eindringen von Wasser über die Kabel geschützt ist, indem Sie Stecker oder Anschlussdosen verwenden, die mindestens der Schutzart IP66 entsprechen. Legen Sie eine Tropfschleife vor den Kabeldurchführungen oder Anschlusspunkten an, um zu verhindern, dass diese ständig untergegetaucht sind, wie in der nachstehenden Abbildung dargestellt.

6.2 – Innenverkabelung mit VC-ADAPT:

Zur Stromversorgung Ihrer Innenraumprojektoren können Sie das Adapterkabel VC-ADAPT verwenden, das einen 2P+E-Netzstecker zur Stromversorgung und einen XLR-Stecker zum DMX-Anschluss hat und an einem Power+DMX-Hybridsteckverbinder herauskommt, wie in der nachstehenden Abbildung dargestellt.

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

EINGANG EINGANG

Leistung

Power

DMX

Seite 42

DMX

VC-ADAPT

DMX/POWER OUT

MAX: 10A

architectural-lighting.eu

AUSGANG

OUT

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

DMX/POWER OUT

MAX: 10A

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

AUSGANG

OUT

Page 43

VPANEL-200RGBL – IP66 Architekturprojektor mit 24 LEDs 20 W 4-in-1 RGBL

Deutsch

6.3 – Außenverkabelung mit Anschlussdose und VC-YHYB-Adapter:

Für Anschlüsse im Außenbereich, die dicht bleiben müssen, können Sie eine Anschlussdose und einen Hybrid-Y-Adapter verwenden, um Strom und DMX zu verteilen, wie in der nachstehenden Abbildung dargestellt.

ACHTUNG!

Die Summe der Leistungen der verschiedenen Leitungen darf die

ACHTUNG

Leistungsaufnahme (3500 W) nicht überschreiten.

Leistung

Power

16 A (max. 3500 W)

16A (3500W max)

GND

DD+

DMX

1 x IpBox-p4-Verteiler

1x IpBox-p4 box

2 x VC-End1/3-Kabel

2x VC-End1/3 cable

1 x FastCon-1333POW

1x FastCon-1333POW

1 x FastCon-1333DMX

1x FastCon-1333DMX

EINGANG

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE MADE IN CHINA

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

AUSGANG

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE MADE IN CHINA

OUT

DMX/POWER OUT MAX: 10A

OUT

DMX/POWER OUT

MAX: 10A

VC-YHYB

EINGANG

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

EINGANG

Distributed by HITMUSIC SAS

architectural-lighting.eu

FRANCE MADE IN CHINA

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

DMX/POWER OUT

AUSGANG

OUT

Distributed by HITMUSIC SAS

EINGANG

MAX: 10A

FRANCE MADE IN CHINA

Distributed by HITMUSIC SAS

FRANCE MADE IN CHINA

architectural-lighting.eu

DMX/POWER OUT MAX: 10A

AUSGANG

OUT

DMX/POWER OUT MAX: 10A

AUSGANG

OUT

6.4 – Projektorketten:

Die Verkabelung einer Projektorgruppe kann auf verschiedene Weise erfolgen. Die Hybridkabel werden verwendet, um den Projektor mit Strom und Daten zu versorgen. Die Verkettung der Projektoren kann einfach wie in der nachstehenden Abbildung gezeigt vorgenommen werden.

Die Hybridkabel VC-JUMP

Hybrid connection cords

zwischen den Projektoren

between the projectors VC-JUMP are available

sind in Längen von 1 m

from 1m to 10m length

bis 10 m erhältlich.

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

EINGANG EINGANG

DMX/POWER OUT

MAX: 10A

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

AUSGANG AUSGANG

OUT

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

DMX/POWER OUT MAX: 10A

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

OUT

EINGANG

DMX/POWER IN AC 100-240V 50/60Hz

FUSE: T3A/250V 200W

DMX/POWER OUT

MAX: 10A

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

AUSGANG

OUT

6.5 – Leitungslänge:

Die Anzahl der Projektoren an einer einzigen Leitung hängt von der Länge der Verkabelung, ihrem Querschnitt (hier 3 x 1,5 mm2) und dem Typ des angeschlossenen Projektors ab, wie in der folgenden Tabelle dargestellt. Es wird eine Sicherheitsmarge angewandt, um den korrekten Betrieb der Installation zu gewährleisten. Eine Leitung ist die Länge vom Einspeisepunkt bis zum letzten Projektor.

PROJEKTOR

Anzahl auf

10 m

VCOB-60DW 31 30 20 11 5 VCOB-120DW 14 14 10 6 2 VBAR-50DW 32 32 23 13 6 VBAR-100DW 19 19 12 7 3 VPAR-70DW 27 26 17 10 4 VPAR-120DW 16 16 10 6 2 VPAR-150DW 11 11 8 5 2 VCOB-60RGBL 31 30 20 11 5 VCOB-150RGBL 12 12 8 5 2 VBAR-50RGBL 32 32 23 13 6 VBAR-100RGBL 19 19 12 7 3 VPAR-70RGBL 27 26 17 10 4 VPAR-120RGBL 16 16 10 6 2 VPAR-150RGBL 11 11 8 5 2 VPANEL-200RGBL 9 9 6 3 1 VH2O-90 22 21 13 7 3 Verfügbare Leistung je Leitung 2300 W 2216 W 1477 W 886 W 443 W

Anzahl auf

20 m

Anzahl auf

30 m

Anzahl auf

50 m

Anzahl auf

100 m

Seite 43

Page 44

Deutsch

VPANEL-200RGBL – IP66 Architekturprojektor mit 24 LEDs 20 W 4-in-1 RGBL

6.6 – Booster-Stromversorgung:

Um die mangelnde Leistung der Leitung oder den Spannungsabfall aufgrund einer großen Kabellänge zu überwinden, ist es notwendig, die Stromversorgung zu verstärken. Dazu müssen Sie eine Abzweigdose verwenden und das DMX, das aus dem Hybridkabel am Ende der Linie kommt, trennen und die Stromversorgung isolieren. Eine neue Netzstromversorgung kann dann in eine oder mehrere Projektorketten an Hybridanschlüssen am Ausgang des Verteilers eingespeist werden, wie in der nachstehenden Abbildung dargestellt.

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

EINGANG

Booster-Stromeingang

Booster power IN

16 A (max. 3500 W)

16 A (3500W max)

ACHTUNG!

Die Summe der Leistungen der verschiedenen Leitungen darf die Leistung des Stromeingangs

ACHTUNG

(3500 W) nicht überschreiten. Die Leistung je Leitung ist auf die Eigenschaften der einzelnen Geräte beschränkt, siehe Tabelle im Abschnitt zur Verkettung von Projektoren.

Hybrid

Hybrid-Strom +

Power +

DMX IN

(Leitungsausgang)

(Line output)

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

DMX/POWER OUT

MAX: 10A

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

AUSGANG

OUT

D+

GND

D-

1 x lpBox-p6-Verteiler

1x IpBox-p6 box

1 x VC-Start/3-Kabel

1x VC-Start/3 cable 3x VC-End1/3 cable

3 x VC-End1/3-Kabel

1x FastCon-1333POW

1 x FastCon-1333POW

1x FastCon-1333DMX

1 x FastCon-1333DMX

EINGANG

3 x Hybrid

3 x Hybrid Power + DMX OUT

Strom + DMX OUT

EINGANG

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

Distributed by HITMUSIC SAS

MADE IN CHINA

FRANCE

Distributed by HITMUSIC SAS

architectural-lighting.eu

FRANCE

MADE IN CHINA

architectural-lighting.eu

DMX/POWER OUT

MAX: 10A

AUSGANG

OUT

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

DMX/POWER OUT

MAX: 10A

OUT

AUSGANG

DMX/POWER OUT

MAX: 10A

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

OUT

AUSGANG

Seite 44

Booster-

Booster power IN

Stromeingang

GND

D-

D+

IP plug

IP-

Steckverbinder

ACHTUNG! Ausgehende Stromversorgung, die vom

WARNUNG

Booster-Stromeingang isoliert wird

Page 45

VPANEL-200RGBL – IP66 Architekturprojektor mit 24 LEDs 20 W 4-in-1 RGBL

Deutsch

6.7 – VRDM-Split-Verteiler:

Der VRDM-Split ist ein DMX RDM 1 x IN 2 x OUT IP66-Splitter. Er verstärkt das eingehende DMX-Signal auf zwei RDM-kompatible DMXAusgänge. Er verfügt über einen Hybrid Strom-/DMX-Eingang, an dem das DMX-Signal entnommen wird, um es auf zwei getrennte, isolierte und geschützte Leitungen zu verteilen. Die Stromversorgung des Hybrideingangs wird unterbrochen und ein neuer Stromeingang wird auf die beiden Hybridausgänge eingespeist.

ACHTUNG!

Die Summe der Leistungen der verschiedenen Leitungen darf die Leistung des Stromeingangs (3500 W) nicht überschreiten. Die Leistung je Leitung ist auf die Eigenschaften der einzelnen Geräte beschränkt, siehe Tabelle im Abschnitt zur Verkettung von Projektoren.

EINGANG

DMX/POWER IN AC 100-240V 50/60Hz

FUSE: T3A/250V 200W

Distributed by HITMUSIC SAS

FRANCE MADE IN CHINA

architectural-lighting.eu

DMX/POWER OUT

MAX: 10A

OUT

AUSGANG

VRDM-Split

Contest Architectural Lighting VRDM-Split

D+

D-GND

DMX-IN

DMX-OUT1

DMX-OUT2

LNL

Power INPUT

Power OUT2

Disconnect Power

Power OUT1

EINGANG

OUT2

OUT1

OUT2OUT1

Power IN

Stromeingang

ACHTUNG

VRDM-Split im Hybridmodus

D+

Disconnect

Hybride

Hybrid

POWER+ DMX IN

STROM + DMX IN

Hybride

Hybrid Strom + DMX OUT1

Power + DMX OUT1

Power

DMX/POWER IN

EINGANG

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

Contest Architectural Lighting VRDM-Split

D+

D- GND

DMX-OUT1

Power OUT1

D+

D- GND

DMX-OUT2

Power OUT2

Power INPUT

D- GND

DMX-IN

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

DMX/POWER OUT

MAX: 10A

architectural-lighting.eu

OUT

AUSGANG

Der Hybrid Strom- + DMX-Eingang auf der linken Seite wird zur Wiederherstellung des DMX-Signals verwendet, das gefiltert, geteilt und geschützt wird. Die Stromversorgung wird über den Anschluss Disconnect Power vom Stromkreis getrennt. Der Eingang Power INPUT auf der rechten Seite dient zur Versorgung des Splitters und zur Wiedereinspeisung der

AC 100-240V 50/60Hz FUSE: T3A/250V 200W

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

architectural-lighting.eu

DMX/POWER OUT

MAX: 10A

OUT

AUSGANG

Versorgung in die Ausgänge. Die Ausgänge Power OUT1 und Power OUT2 verfügen also über ein neu aufgepepptes DMX-Signal und eine Stromversorgung, um neue Linien zu starten.

Hinweis: In diesem Fall wird der VRDM-Split in einer Hybrid 1 x IN, 2 x OUT

Power IN

Stromeingang

16A (3500W max)

16 A (max. 3500 W)

Konfiguration verwendet.

Es ist möglich, den VRDM-Split einfach mit einem DMX IN-Signal an 2 x DMX OUT zu betreiben und den Verteiler nur mit Power IN

Power + DMX OUT2

Strom + DMX OUT2

Hybride

zu versorgen.

Hybrid

Es ist auch möglich, die beiden Kombinationen für mehr Flexibilität zu mischen.

Seite 45

Page 46

Deutsch

VPANEL-200RGBL – IP66 Architekturprojektor mit 24 LEDs 20 W 4-in-1 RGBL

7 – Einstellungsmenü

Der Projektor VPANEL-200RGBL wird mit der RDM-Fernbedienung VRDM-CONTROL konguriert. Dieses Steuergerät ermöglicht es, die Steuerung des

Projektors zu verlagern, um alle Einstellungen über das DMX-Kabel per RDM-Protokoll vorzunehmen. Das Menü ist je nach Projektortyp unterschiedlich, die Funktionen sind wie folgt:

VRDM-STEUERUNG

MENÜ RDM Products List Label: „Product Name“ Name des am Steuergerät angeschlossenen Produkts

Seite 46

Model: „Product Name“ Name des am Steuergerät angeschlossenen Produkts Manufacturer: Hitmusic SAS Name des Herstellers Firmware: V1.00 Firmwareversion DMX Address 001 (XXX) DMX-Adresse 001 Anfang (XXX) Ende DMX Personality: CH list Anzahl der verwendeten Kanäle DMX Slots:

Identify:

Temperature: … Innentemperatur des Projektors

Gerätemenü

ON (By default) OFF

NO DMX

Slave mode

Stand-Alone Mode

Edit USER Macro

Setting Mode

Ermöglicht es Ihnen, den gewählten Projektor aufzuspielen, um ihn unter den anderen Projektoren zu identizieren

Blackout

Stand-Alone Single Ermöglicht eine autonome Farbe je Projektor Master Master-Projektor steuert die Slaves Slave (By default) Projektor, der vom Master gesteuert wird Master Dimmer 000 to 255. Dimmen von 0 bis 100 % Flash 000 to 255. Blitzgeschwindigkeit von langsam zu schnell

Custom color

Macro

USER macro Startet das Makro, das Sie aufgenommen haben Play Time Time 00-99 Legt die Dauer des Benutzerprogramms fest Play Fade Fade 00-99 Legt die Überblenddauer zwischen den einzelnen Benutzerprogrammschritten fest. Edit Step NB Step NB 01-20 Stellt die Schrittnummer des Benutzerprogramms ein

Edit Steps

Dimmer curves

Flip Mode

White Balance

PWM Frequency

Temperature

TIME info … Zeigt die verstrichene Zeit in Stunden seit dem ersten Einschalten an

DFSET

Rot 000 to 255. Rot von 0 bis 100 % Grün 000 to 255. Grün von 0 bis 100 % Blau 000 to 255. Blau von 0 bis 100 % Gelb 000 to 255. Gelb von 0 bis 100 %. Presets/Macro Liste aller Voreinstellungen anzeigen Ermöglicht die Auswahl der zu startenden Voreinstellungen oder Makros Fade Speed Geschwindigkeit von 0 % bis 100 % Überblendzeit von langsam bis schnell

Edit Step 1 to 20 Speichert die Schrittnummer des Benutzerprogramms Rot Rot von 0 bis 100 % Grün Grün von 0 bis 100 % Blau Blau von 0 bis 100 % Gelb Gelb von 0 bis 100 %. Linear Exponential (By default) Logarithmic S-Curve Yes No (By default) Rot 000 to 255. Grün 000 to 255. Blau 000 to 255. Gelb 000 to 255. 900Hz 1200Hz (By default) 2400Hz 3600Hz °C (By default) °F

OFF ON

Page 47

VPANEL-200RGBL – IP66 Architekturprojektor mit 24 LEDs 20 W 4-in-1 RGBL

Bei Verlust des DMX-Signals entweder Blackout-Modus, Verbleib auf dem letzten Wert oder Start des Stand-Alone-ProgrammsFreeze (By default)

Deutsch

Hier wählen Sie den Typ der Dimmerkurve. Siehe Details im nächsten Abschnitt

Kehrt die Reihenfolge der LED-Gruppen um

Stellt den Weißabgleich durch Veränderung der Farbtöne ein

Hier wählen Sie die LED-Oszillationsfrequenz, um Flimmereffekte im Video zu vermeiden. Je höher die Frequenz, desto besser ist die Bildwiederholfrequenz, aber die Helligkeit kann sich verringern.

Hier wählen Sie die Art der Anzeige der Innentemperatur des Projektors

Diese Option stellt die Werkseinstellung wieder her

Seite 47

Page 48

Deutsch

VPANEL-200RGBL – IP66 Architekturprojektor mit 24 LEDs 20 W 4-in-1 RGBL

7.1 – Einzelheiten zu den 4 DimCurve-Modi

Die DimCurv-Modi ermöglichen, das Verhalten des Dimmers zu denieren.

Die folgenden 4 Diagramme zeigen Ihnen die Entwicklung des Ausgangspegels in Abhängigkeit vom gewählten Modus und dem DMX-Pegel des Dimmerkanals.

Ausgangspegel

% DMX

Modus 1: Linear

Ausgangspegel

% DMX % DMX

Modus 2: Exponentiell Modus 3: Logarithmic

Ausgangspegel

8 – Unterschiedliche DMX-Modi

Sobald ein DMX-Signal am Eingang DMX IN anliegt, schaltet der Projektor automatisch in den DMX-Modus.

8.1 – 2-Kanal-Modus

Kanal Werte Aktion

Farben und Makros

000 - 013 Rot 014 - 020 Orange 021 - 027 Gelb 028 - 034 Zitonengelb 035 - 041 Grün 042 - 048 Zyan 049 - 055 Hellblau 056 - 062 Blau 063 - 069 Violett 070 - 076 Magenta 077 - 083 Rosa 084 - 090 Hellrot 091 - 097 Pastellorange 098 - 104 Hellgelb 105 - 111 Hellzitronengelb

112 - 118 Hellgrün: 119 - 125 Hellblau 126 - 132 Hellviolett 133 - 139 Hellmagenta 140 - 146 Hellrosa 147-153 Lachsfarben 154 - 160 CCT 2700 K 161 - 167 CCT 3000 K 168 - 174 CCT 4000 K 175 - 181 CCT 6200 K 182 - 188 MAKRO: Von Rot zu Blau zu Rot 189 - 195 MAKRO: Von Blau zu Grün zu Blau 196 - 202 MAKRO: Von Grün zu Blau zu Grün 203 - 209 MAKRO: Von Hellgrün zu Hellblau 210 - 216 MAKRO: Von Orange zu Rot zu Orange 217 - 223 MAKRO: Von Rot zu Rosa zu Orange 224 - 230 MAKRO: Von Rosa zu Blau zu Rosa 231 - 255 MAKRO: Überblenden von Farben

Dimmer oder Geschwindigkeit

000 - 255 Dimmer von 0 bis 100 %, wenn Kanal 1 zwischen 000 und 181 eingestellt ist. 000 - 255 Erhöht Geschwindigkeit, wenn Kanal 1 zwischen 182 und 255 eingestellt ist.

Ausgangspegel

Modus 4: S-curve

Seite 48

Page 49

VPANEL-200RGBL – IP66 Architekturprojektor mit 24 LEDs 20 W 4-in-1 RGBL

8.2 – 4-Kanal-Modus

Kanal Werte Aktion

8.3 – 5-Kanal-Modus

Kanal Werte Aktion

8.4 – 6-Kanal-Modus

Kanal Werte Aktion

Rot

000 - 255 000: 0 % – 255: 100 %

Grün

000 - 255 000: 0 % – 255: 100 %

Blau

000 - 255 000: 0 % – 255: 100 %

Gelb

000 - 255 000: 0 % – 255: 100 %

Rot

000 - 255 000: 0 % – 255: 100 %

Grün

000 - 255 000: 0 % – 255: 100 %

blau

000 - 255 000: 0 % – 255: 100 %

Gelb

000 - 255 000: 0 % – 255: 100 %

Dimmer

000 - 255 Variable Lichtintensität von 0 bis 100 %

Rot

000 - 255 000: 0 % – 255: 100 %

Grün

000 - 255 000: 0 % – 255: 100 %

Blau

000 - 255 000: 0 % – 255: 100 %

Gelb

000 - 255 000: 0 % – 255: 100 %

Dimmer

000 - 255 Variable Lichtintensität von 0 bis 100 %

Blende

000 - 031 LED aus 032 - 063 LED ein 064 - 095 Stroboskop-Effekt mit zunehmender Geschwindigkeit 096 - 127 LED ein 128 - 159 Verkettung von Impulseffekten 160 - 191 LED ein 192 - 223 Zufälliger Stroboskop-Effekt mit zunehmender Geschwindigkeit 224 - 255 LED ein

Deutsch

Seite 49

Page 50

Deutsch

8.5 – 8-Kanal-Modus

Kanal Werte Aktion

VPANEL-200RGBL – IP66 Architekturprojektor mit 24 LEDs 20 W 4-in-1 RGBL

Rot

000 - 255 000: 0 % – 255: 100 %

Grün

000 - 255 000: 0 % – 255: 100 %

Blau

000 - 255 000: 0 % – 255: 100 %

Gelb

000 - 255 000: 0 % – 255: 100 %

Dimmer

000 - 255 Variable Lichtintensität von 0 bis 100 %

Blende

Farben und Makros

000 - 006 Keine Funktion 007 - 013 Rot 014 - 020 Orange 021 - 027 Gelb 028 - 034 Zitonengelb 035 - 041 Grün 042 - 048 Zyan 049 - 055 Hellblau 056 - 062 Blau 063 - 069 Violett 070 - 076 Magenta 077 - 083 Rosa 084 - 090 Hellrot 091 - 097 Pastellorange 098 - 104 Hellgelb 105 - 111 Hellzitronengelb 112 - 118 Hellgrün: 119 - 125 Hellblau 126 - 132 Hellviolett 133 - 139 Hellmagenta 140 - 146 Hellrosa

147-153 Lachsfarben 154 - 160 CCT 2700 K 161 - 167 CCT 3000 K 168 - 174 CCT 4000 K 175 - 181 CCT 6200 K 182 - 188 MAKRO: Von Rot zu Blau zu Rot 189 - 195 MAKRO: Von Blau zu Grün zu Blau 196 - 202 MAKRO: Von Grün zu Blau zu Grün 203 - 209 MAKRO: Von Hellgrün zu Hellblau 210 - 216 MAKRO: Von Orange zu Rot zu Orange 217 - 223 MAKRO: Von Rot zu Rosa zu Orange 224 - 230 MAKRO: Von Rosa zu Blau zu Rosa 231 - 255 MAKRO: Überblenden von Farben

Makrogeschwindigkeit

000 - 255 Erhöht Geschwindigkeit

Seite 50

Page 51

VPANEL-200RGBL – IP66 Architekturprojektor mit 24 LEDs 20 W 4-in-1 RGBL

8.6 – 16-Kanal-Modus

Kanal Werte Aktion

Rote Gruppe 1

000 - 255 000: 0 % – 255: 100 %

Grüne Gruppe 1

000 - 255 000: 0 % – 255: 100 %

Blaue Gruppe 1

000 - 255 000: 0 % – 255: 100 %

Gelbe Gruppe 1

000 - 255 000: 0 % – 255: 100 %

Rote Gruppe 2

000 - 255 000: 0 % – 255: 100 %

Grüne Gruppe 2

000 - 255 000: 0 % – 255: 100 %

Blaue Gruppe 2

000 - 255 000: 0 % – 255: 100 %

Gelbe Gruppe 2

000 - 255 000: 0 % – 255: 100 %

Rote Gruppe 3

000 - 255 000: 0 % – 255: 100 %

Grüne Gruppe 3

000 - 255 000: 0 % – 255: 100 %

Blaue Gruppe 3

000 - 255 000: 0 % – 255: 100 %

Gelbe Gruppe 3

000 - 255 000: 0 % – 255: 100 %

Rote Gruppe 4

000 - 255 000: 0 % – 255: 100 %

Grüne Gruppe 4

000 - 255 000: 0 % – 255: 100 %

Blaue Gruppe 4

000 - 255 000: 0 % – 255: 100 %

Gelbe Gruppe 4

000 - 255 000: 0 % – 255: 100 %

Deutsch

Hinweis: Die LED-Gruppen 1 bis 4 sind in Abschnitt 8.9 definiert.

8.7 – 18-Kanal-Modus

Kanal Werte Aktion

1 bis 16 Entspricht den Kanälen 1 bis 16 im 16-Kanal-Modus

Dimmer

000 - 255 Variable Lichtintensität von 0 bis 100 %

Blende

Seite 51

Page 52

Deutsch

8.8 – 20-Kanal-Modus

VPANEL-200RGBL – IP66 Architekturprojektor mit 24 LEDs 20 W 4-in-1 RGBL

Kanal Werte Aktion

Rote Gruppe 1

000 - 255 000: 0 % – 255: 100 %

Grüne Gruppe 1

000 - 255 000: 0 % – 255: 100 %

Blaue Gruppe 1

000 - 255 000: 0 % – 255: 100 %

Gelbe Gruppe 1

000 - 255 000: 0 % – 255: 100 %

Rote Gruppe 2

000 - 255 000: 0 % – 255: 100 %

Grüne Gruppe 2

000 - 255 000: 0 % – 255: 100 %

Blaue Gruppe 2

000 - 255 000: 0 % – 255: 100 %

Gelbe Gruppe 2

000 - 255 000: 0 % – 255: 100 %

Rote Gruppe 3

000 - 255 000: 0 % – 255: 100 %

Grüne Gruppe 3

000 - 255 000: 0 % – 255: 100 %

Blaue Gruppe 3

000 - 255 000: 0 % – 255: 100 %

Gelbe Gruppe 3

000 - 255 000: 0 % – 255: 100 %

Rote Gruppe 4

000 - 255 000: 0 % – 255: 100 %

Grüne Gruppe 4

000 - 255 000: 0 % – 255: 100 %

Blaue Gruppe 4

000 - 255 000: 0 % – 255: 100 %

Gelbe Gruppe 4

000 - 255 000: 0 % – 255: 100 %

Dimmer

000 - 255 Variable Lichtintensität von 0 bis 100 %

Blende

Seite 52

Page 53

VPANEL-200RGBL – IP66 Architekturprojektor mit 24 LEDs 20 W 4-in-1 RGBL

8.8 – 20-Kanal-Modus (Fortsetzung)

Deutsch

Farben und Makros

Makrogeschwindigkeit

000 - 255 Erhöht Geschwindigkeit

Seite 53

Page 54

Deutsch

8.9 – 4 Pixel-Modus-Gruppen

VPANEL-200RGBL – IP66 Architekturprojektor mit 24 LEDs 20 W 4-in-1 RGBL

Gruppe 2 Gruppe 4

9 – Abmessungen

Gruppe 1

258

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

468

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

237

145

architectural-lighting.eu

Gruppe 3

DMX/POWER OUT

MAX: 10A

Seite 54

484

Page 55

VPANEL-200RGBL – IP66 Architekturprojektor mit 24 LEDs 20 W 4-in-1 RGBL

Deutsch

Seite 55

Page 56

Español

VPANEL-200RGBL - Proyector arquitectónico IP66 con 24 LEDs de 20 W, 4 en1, RGBL

1 - Información de seguridad

Información importante de seguridad

Cualquier procedimiento de mantenimiento debe ser realizado por un servicio técnico autorizado de CONTEST. Para realizar las operaciones básicas de limpieza es necesario seguir nuestras instrucciones de seguridad.

Este producto contiene componentes eléctricos no aislados. No realice ninguna operación de mantenimiento cuando esté encendido, ya que podría provocar una descarga eléctrica.

Símbolos utilizados

Este símbolo indica una importante precaución de seguridad.

IMPORTANTE

El símbolo de ADVERTENCIA indica un riesgo para la integridad física del usuario.

ADVERTENCIA

El producto también puede estar dañado.

El símbolo de PRECAUCIÓN indica un riesgo de deterioro del producto.

PRECAUCIÓN

Símbolos utilizados en el proyector

El símbolo DMX - RDM indica que el proyector es congurable y controlable en DMX a través del protocolo RDM (gestión remota de datos).

Los símbolos IP66 - IK07 indican los niveles de protección del dispositivo: IP66: Totalmente protegido contra el polvo y contra chorros fuertes de agua procedentes de todas direcciones. IK07: Protegido contra una energía de impacto de 2 julios.

El símbolo 1m indica la distancia mínima a mantener entre el proyector y la supercie iluminada.

El símbolo -20°/+45° indica el intervalo de temperatura ambiente dentro del cual puede funcionar el proyector.

Este símbolo indica un riesgo de quemaduras en caso de contacto con el proyector en funcionamiento. (disipación de calor pasiva a través del cuerpo del proyector).

Instrucciones y recomendaciones

1 - Por favor, lea atentamente:

Recomendamos encarecidamente leer detenidamente y comprender las instrucciones de seguridad antes de utilizar esta unidad.

2 - Conserve este manual:

Recomendamos encarecidamente mantener este manual junto con la unidad para futuras consultas.

3 - Utilice este producto con cuidado:

Recomendamos encarecidamente prestar atención a todas las instrucciones de seguridad.

4 - Siga las instrucciones:

Siga atentamente las instrucciones de seguridad para evitar daños físicos o materiales.

5 - Instalación:

La instalación debe ser realizada únicamente por personal cualicado y con equipo homologado. No coloque este aparato sobre un soporte inestable, ya que podría caerse, provocar lesiones graves a niños y adultos y resultar gravemente dañado. Asegúrese de que el soporte de montaje puede soportar 10 veces el peso del dispositivo. Utilice siempre un gancho doble con un cable de seguridad estándar. Haga inspeccionar la instalación por un experto antes de ponerla en funcionamiento.

6 - Instalación en techo o pared:

Póngase en contacto con su distribuidor local antes de realizar una instalación en el techo o la pared.

7 - Exposición al calor:

Es aconsejable mantener el producto alejado de fuentes de calor y de materiales y líquidos inamables. No cubra las aberturas de ventilación, ya que podría producir un sobrecalentamiento. El aparato se enfría por convección natural; su supercie puede estar muy caliente y provocar quemaduras. Deje que se enfríe antes de manipularlo.

8 - Alimentación eléctrica:

Este producto solo puede se utilizar a través de un voltaje muy especíco. Esta información se especica en la etiqueta ubicada en la parte posterior del producto.

9- Protección de los cables de alimentación:

Los cables de alimentación se deben situar de tal forma que no se pisen o aplasten por objetos colocados sobre ellos o contra ellos, prestando especial atención a los cables en las orejetas, receptáculos de conveniencia y el punto por donde salen del accesorio.

10 - Precauciones de limpieza:

Desenchufe el producto antes de realizar cualquier tipo de limpieza. Este producto debe limpiarse solo con los accesorios recomendados por el fabricante. Utilice un paño húmedo para limpiar la supercie. No lave este producto.

11 - Este producto debe ser reparado cuando:

Póngase en contacto con el personal de reparación cualicado si:

- El cable de alimentación o el enchufe han sufrido daños.

- Han entrado objetos o se ha derramado líquido en el aparato.

- El aparato se ha expuesto a la lluvia o al agua.

- El producto parece que no funciona correctamente.

- El producto ha sufrido daños.

12 - Inspección/mantenimiento:

Por favor, no intente inspeccionar ni reparar el equipo por sí mismo. Dirija cualquier reparación o mantenimiento solamente al personal de reparación cualicado.

13 - Entorno de funcionamiento:

Temperatura ambiente: de -20 ºC a +45 °C. No utilice este producto en un lugar sin ventilación o cálido.

PRECAUCIÓN

Este dispositivo está equipado con LEDs de clase 2. Evite mirar directamente el haz de luz, ya que podría causar daños oculares graves.

PRECAUCIÓN

RIESGO DE DESCARGA

ELÉCTRICA, NO ABRIR

ADVERTENCIA: Esta unidad no contiene piezas reparables por el usuario. No abra la carcasa

ni intente realizar ningún tipo de mantenimiento por su cuenta. En el caso improbable de que su unidad necesite ser reparada, póngase en contacto con su distribuidor más cercano. Para evitar un mal funcionamiento eléctrico, no utilice ningún adaptador de varios enchufes, alargadores ni sistema de conexión sin asegurarse de que estén perfectamente aislados y no presenten defectos.

Página 56

Reciclaje de su dispositivo

• Como en HITMUSIC estamos muy comprometidos con el medio ambiente, solo comercializamos productos que cumplen con la normativa ROHS.

• Cuando este producto llegue al final de su vida útil, llévelo a un punto de recolección designado por las autoridades locales. La recogida y el reciclaje por separado de su producto en el momento de la eliminación ayudarán a conservar los recursos naturales y asegurarán que se recicle de una manera segura para la salud humana y el medio ambiente.

Page 57

VPANEL-200RGBL - Proyector arquitectónico IP66 con 24 LEDs de 20 W, 4 en1, RGBL

Español

2 - Características

Óptica

›LEDs: 24 LEDs de 20 W en cuatro colores RGBL (rojo, verde, azul y lima) ›Luminosidad:

• 6352 Lm - 1080 Lux a 5 m

›Lentes estructuradas dobles para una distribución perfecta del haz ›Lentes simétricas con apertura de 30°

Nota: Apertura del haz de 11° disponible bajo petición

Conexiones

›Conexiones DMX/alimentación a través de cables híbridos de entrada y salida con conectores IP67

Características

›Controlado mediante el módulo externo VRDM-Control para el ajuste por RDM. Compatible con las consolas RDM en determinados

parámetros. ›Protocolo DMX sobre 2 a 20 canales, dependiendo del modo seleccionado. ›Alimentación: 110/240 V 50/60 Hz ›Consumo de potencia: 207 W ›Frecuencia de actualización seleccionable de 900 Hz a 3600 Hz ›Refrigeración: por convección ›Acabado: aluminio fundido pintado con epoxi blanco gris RAL9002 ›Grado de protección IP66: resistente al polvo y a las salpicaduras de agua en todas direcciones ›Resistencia a impactos IK07: protegido frente a impactos mecánicos de 2 julios, por ejemplo, un objeto de 500 g que cae desde 40 cm ›Válvula de despresurización de diafragma sellada ›Dimensiones: 582 x 270 x 178 mm ›Peso: 15 kg

Contenido del paquete:

›El paquete debe contener lo siguiente: ›Proyector ›Guía del usuario ›Un antideslumbrante, suministrado con tornillos de montaje ›1 m de cable marcado y un conector de entrada híbrido ›Conector de salida del cable de salida del proyector

Página 57

Page 58

Español

VPANEL-200RGBL - Proyector arquitectónico IP66 con 24 LEDs de 20 W, 4 en1, RGBL

3- Descripción del producto

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

Entrada de alimentación + DMX

Conecta el proyector con la red eléctrica mediante una alimentación híbrida + un cable DMX en un conector moldeado.

¡PRECAUCIÓN!

Este aparato debe ser conectado por un técnico cualificado y conforme a la normativa

PRECAUCIÓN

Fuente de alimentación: Asegúrese de que la tensión del lugar de funcionamiento corresponde a las instrucciones anotadas en el producto.

Salida de alimentación + DMX

Se utiliza para conectar un proyector a la salida a través de una alimentación híbrida + cable DMX. Respete los límites de potencia de salida del proyector; consulte el capítulo 6. Si no hay ningún proyector conectado a la salida, utilice el conector proporcionado.

Soporte en suspensión

Le permite colgarlo o colocarlo en el suelo y orientar el proyector.

en vigor. Este dispositivo es de clase 1 y debe estar conectado a tierra.

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

architectural-lighting.eu

DMX/POWER OUT

MAX: 10A

Sistema de sujeción del soporte en suspensión

Le permite ajustar la inclinación y bloquear la posición del proyector.

Anilla de seguridad

Conecte una eslinga de seguridad doble a esta anilla.

¡PRECAUCIÓN!

Asegúrese de que el punto de fijación está apretado correctamente.

PRECAUCIÓN

Cuando se instala en un lugar público, se exige legalmente que cada dispositivo disponga de un gancho de seguridad doble. Este sistema de seguridad debe soportar 10 veces el peso del dispositivo, por lo que debe utilizarse una eslinga capaz de soportar 70 kg como mínimo.

Válvula de descompresión

Esta válvula equilibra automáticamente la presión en el proyector, eliminando de este modo el riesgo de entrada de agua por succión. No obstruya esta válvula.

Es obligatorio colocar una eslinga de seguridad.

Página 58

Page 59

VPANEL-200RGBL - Proyector arquitectónico IP66 con 24 LEDs de 20 W, 4 en1, RGBL

4 - Colocación del soporte y orientación del proyector

Español

144 mm

13 mm

234 mm

13 mm

462 mm

180°

13 mm

El proyector puede fijarse sobre una superficie plana adecuada utilizando tres puntos de fijación A C C. La muesca B se utiliza para bloquear la rotación del proyector de más de 180°. Se puede colgar temporalmente utilizando dos abrazaderas fijadas a través de los orificios externos C.

¡PRECAUCIÓN!

Asegúrese de que los puntos de fijación estén correctamente apretados. Utilice tornillo de acero inoxidable de 12 mm y compruebe la solidez del soporte. Es obligatorio colocar una eslinga de seguridad. Cuando se instala

PRECAUCIÓN

en un lugar público, se exige legalmente que cada dispositivo disponga de un gancho de seguridad doble. Este sistema de seguridad debe soportar 10 veces el peso del dispositivo, por lo que debe utilizarse una eslinga capaz de soportar 150 kg como mínimo.

Para seleccionar un ángulo de inclinación del proyector: afloje el tornillo central con una llave Allen de 6 mm y rote el proyector. La pieza ranurada de sujeción permite posicionar permanentemente el proyector y los ángulos marcados proporcionan información sobre la dirección del haz. (consulte la figura en el otro lado).

5 - Montaje del alerón

El alerón se suministra dentro del embalaje del dispositivo. Se fija en la parte frontal del proyector utilizando 7 tornillos.

Página 59

Page 60

Español

Power : Alimentation Wire color : Code couleur DMX Wire color : Code couleur

L : Live : Ph ase Brown : Marron 1 : Masse Blac k : Noir

N : Neutr al : Neutre Blue : Bleu 2: Data - White : Blanc

VPANEL-200RGBL - Proyector arquitectónico IP66 con 24 LEDs de 20 W, 4 en1, RGBL

6 - Conexión y cableado

6.1 - Conectores IP67:

PRECAUCIÓN

1 3

¡PRECAUCIÓN!

Este proyector está equipado con conectores híbridos moldeados IP67. Estos conectores garantizan un buen aislamiento del producto. Si se cortan los conectores y entra agua, se anulará la garantía del proyector. El proyector se entrega con un adaptador de cable sin aislamiento a un conector de entrada IP67 para conectarlo a una caja de conexiones IP.

Los conectores están equipados con tres pines para la alimentación y tres pines para la señal DMX. El cable híbrido se utiliza para la parte de la alimentación en

3 x 1,5 mm² y para la parte DMX aislada en una envoltura separada. El código de

color de los cables correspondientes se muestra en el diagrama del otro lado.

¡PRECAUCIÓN! Riesgo de descargas eléctricas

No conecte ni desconecte ningún cable mientras el

ADVERTENCIA

sistema esté encendido.

¡PRECAUCIÓN!

Power: Alimentación Wire color: Colores de

L: Live: Fase Brown: Marrón 1: Masa Black: Negro N: Neutral: Neutro Blue: Azul 2: Datos - White: Blanco

Ground: Conexión

a tierra

los cables

Yellow/green: Amarillo/ verde

DMX Wire color: Colores de

los cables

3: Datos + Red: Rojo

Los conectores montados en los cables del proyector son IP67, por lo que son impermeables, no obstante, no es recomendable dejarlos permanentemente en agua.

El agua puede succionarse al interior del proyector a causa del vacío ocasionado por los cambios de temperatura del proyector. Asegúrese de que el proyector está protegido frente a la entrada de agua a través de los cables, utilizando conectores o cajas de conexión que tengan al menos IP66. Cree un bucle de goteo delante de los prensaestopas o puntos de conexión para prevenir que estén constantemente sumergidos en agua, tal y como se muestra en la siguiente figura.

6.2 - Cableado de línea interior con VC-ADAPT:

Para proporcionar alimentación a los proyectores interiores, puede utilizar el cable adaptador VC-ADAPT que tiene un conector de alimentación 2P+E para la fuente de alimentación y un conector XLR para el DMX y que tiene salida en un conector híbrido de alimentación + DMX, tal y como se muestra en la siguiente figura.

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

ENTRADA ENTRADA

Potencia

Power

DMX

Página 60

DMX

VC-ADAPT

DMX/POWER OUT

MAX: 10A

architectural-lighting.eu

SALIDA

OUT

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

DMX/POWER OUT

MAX: 10A

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

SALIDA

OUT

Page 61

VPANEL-200RGBL - Proyector arquitectónico IP66 con 24 LEDs de 20 W, 4 en1, RGBL

Español

6.3 - Cableado de línea exterior con caja de conexiones y adaptador VC-YHYB:

Para las conexiones exteriores que deban permanecer estancas, puede utilizar una caja de conexiones y un adaptador híbrido en Y para distribuir la alimentación y el DMX, tal y como se muestra en la figura siguiente.

¡PRECAUCIÓN!

La suma de las potencias de las diferentes

PRECAUCIÓN

líneas no debe exceder de la potencia de la alimentación de entrada (3500 W)

Potencia

Power

16 A (3500W máx.)

16A (3500W max)

GND

DD+

DMX

1 caja IpBox-p4

1x IpBox-p4 box

2 cables VC-End1/3

2x VC-End1/3 cable

1 FastCon-1333POW

1x FastCon-1333POW

1 FastCon-1333DMX

1x FastCon-1333DMX

ENTRADA

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE MADE IN CHINA

Distributed by HITMUSIC SAS

SALIDA

OUT

architectural-lighting.eu

FRANCE MADE IN CHINA

DMX/POWER OUT MAX: 10A

SALIDA

OUT

DMX/POWER OUT

MAX: 10A

VC-YHYB

ENTRADA

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

ENTRADA

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE MADE IN CHINA

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

DMX/POWER OUT

MAX: 10A

SALIDA

OUT

Distributed by HITMUSIC SAS

FRANCE MADE IN CHINA

ENTRADA

DMX/POWER OUT MAX: 10A

architectural-lighting.eu

FRANCE MADE IN CHINA

SALIDA

OUT

DMX/POWER OUT MAX: 10A

architectural-lighting.eu

SALIDA

OUT

6.4 - Cadenas de proyectores:

El cableado de un grupo de proyectores puede hacerse de diferentes modos. Los cables híbridos se utilizan para suministrar electricidad y datos al proyector. El encadenamiento de los proyectores se puede hacer simplemente como se muestra en la siguiente figura.

Los cables de conexión

Hybrid connection cords

híbridos entre los

between the projectors VC-JUMP are available

proyectores VC-JUMP

from 1m to 10m length

están disponibles en longitudes de 1 m a 10 m.

ENTRADA

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

DMX/POWER OUT

MAX: 10A

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

SALIDA SALIDA

OUT

ENTRADA

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

DMX/POWER OUT MAX: 10A

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

OUT

ENTRADA

DMX/POWER IN AC 100-240V 50/60Hz

FUSE: T3A/250V 200W

DMX/POWER OUT

MAX: 10A

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

SALIDA

OUT

6.5 - Longitud de línea:

El número de proyectores en una sola línea depende de la longitud del cableado, de su sección (en este caso 3 x 1,5 mm2) y del tipo de proyector asociado, tal y como se muestra en la siguiente tabla. Se aplica un margen de seguridad para garantizar el correcto funcionamiento de la instalación. Una línea es la longitud desde el punto de alimentación hasta la última unidad de iluminación.

PROYECTOR Cant. en 10 m Cant. en 20 m Cant. en 30 m Cant. en 50 m Cant. en 100 m

VCOB-60DW 31 30 20 11 5 VCOB-120DW 14 14 10 6 2 VBAR-50DW 32 32 23 13 6 VBAR-100DW 19 19 12 7 3 VPAR-70DW 27 26 17 10 4 VPAR-120DW 16 16 10 6 2 VPAR-150DW 11 11 8 5 2 VCOB-60RGBL 31 30 20 11 5 VCOB-150RGBL 12 12 8 5 2 VBAR-50RGBL 32 32 23 13 6 VBAR-100RGBL 19 19 12 7 3 VPAR-70RGBL 27 26 17 10 4 VPAR-120RGBL 16 16 10 6 2 VPAR-150RGBL 11 11 8 5 2 VPANEL-200RGBL 9 9 6 3 1 VH2O-90 22 21 13 7 3 Potencia disponible en cada línea 2300 W 2216 W 1477 W 886 W 443 W

Página 61

Page 62

Español

VPANEL-200RGBL - Proyector arquitectónico IP66 con 24 LEDs de 20 W, 4 en1, RGBL

6.6 - Amplificador de la fuente de alimentación:

Para superar la falta de potencia de la línea o la caída de tensión debida a la longitud del cable, es necesario amplificar la fuente de alimentación. Para hacerlo, necesitará utilizar una caja de conexiones y separar el DMX saliente del cable híbrido en el extremo de la línea y aislar la fuente de alimentación. Puede inyectarse una nueva fuente de alimentación en una o varias cadenas de proyectores mediante conectores híbridos en la salida de la caja, tal y como se muestra en la siguiente figura.

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

ENTRADA

¡PRECAUCIÓN!

La suma de las potencias de las diferentes líneas no debe exceder de la potencia de la alimentación

PRECAUCIÓN

de entrada (3500 W). La potencia por línea está limitada a las características de cada uno de los aparatos; consulte la tabla en la sección de encadenamiento de proyectores.

Alimentación

Hybrid

híbrida +

Power + DMX IN

entrada DMX

(Line output)

(Salida de línea)

DMX/POWER OUT

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

SALIDA

OUT

Alimentación

Booster power IN

amplicada de

16 A (3500W max)

entrada 16 A (3500 W máx.)

MAX: 10A

1 caja IpBox-p6

1x IpBox-p6 box

1 cable VC-Start/3

1x VC-Start/3 cable 3x VC-End1/3 cable

3 cables VC-End1/3

1x FastCon-1333POW

1 FastCon-1333POW

1x FastCon-1333DMX

1 FastCon-1333DMX

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

ENTRADA

D+

GND

D-

ENTRADA

3 híbridos

3 x Hybrid Power + DMX OUT

Alimentación + salida

ENTRADA

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

Distributed by HITMUSIC SAS

MADE IN CHINA

DMX/POWER OUT

MAX: 10A

architectural-lighting.eu

FRANCE

SALIDA

OUT

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

DMX/POWER OUT

MAX: 10A

OUT

SALIDA

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

architectural-lighting.eu

DMX/POWER OUT

MAX: 10A

OUT

SALIDA

DMX

Página 62

Entrada de

Booster power IN

potencia

amplicada

GND

D-

D+

IP plug

Conector IP

¡PRECAUCIÓN! La salida de la fuente de alimentación debe aislarse

ADVERTENCIA

de la entrada de alimentación

amplicada

Page 63

VPANEL-200RGBL - Proyector arquitectónico IP66 con 24 LEDs de 20 W, 4 en1, RGBL

Español

6.7 - Divisor VRDM-Split:

El VRDM-Split es un divisor DMX/RDM con 1 entrada y 2 salidas IP66. Reamplifica la señal DMX entrante en dos salidas DMX compatibles con RDM. Tiene una entrada de alimentación híbrida/DMX a través de la que se extraerá la señal DMX para dividirla en dos líneas separadas y protegidas. La alimentación de entrada se desconectará y se inyectará una nueva fuente de alimentación de entrada en las dos salidas híbridas.

¡PRECAUCIÓN!

La suma de las potencias de las diferentes líneas no debe exceder de la potencia de la alimentación de entrada (3500 W). La potencia por línea está limitada a las características de cada uno de los aparatos; consulte la tabla en la sección de encadenamiento de proyectores.

ENTRADA

DMX/POWER IN AC 100-240V 50/60Hz

FUSE: T3A/250V 200W

Distributed by HITMUSIC SAS

FRANCE MADE IN CHINA

architectural-lighting.eu

DMX/POWER OUT

MAX: 10A

OUT

SALIDA

VRDM-Split

Contest Architectural Lighting VRDM-Split

D+

D-GND

DMX-IN

DMX-OUT1

DMX-OUT2

LNL

Power INPUT

Power OUT2

Disconnect Power

Power OUT1

ENTRADA

OUT2

OUT1

OUT2OUT1

Entrada de

Power IN

corriente

PRECAUCIÓN

VRDM-Split en modo híbrido

D+

Disconnect

Híbrido

Hybride

Alimentación +

POWER+ DMX IN

entrada DMX

Híbrido

Hybride

Alimentación +

Power + DMX OUT1

OUT1 DMX

Power

DMX-IN

D- GND

ENTRADA

Contest Architectural Lighting VRDM-Split

D+

D- GND

DMX-OUT1

Power OUT1

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

D+

D- GND

DMX-OUT2

Power OUT2

Power INPUT

16A (3500W max)

16 A (3500W máx.)

Alimentación + OUT2 DMX

Power + DMX OUT2

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

Entrada de

Power IN

corriente

Híbrido

Hybride

DMX/POWER OUT

MAX: 10A

OUT

SALIDA

ENTRADA

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

architectural-lighting.eu

DMX/POWER OUT

MAX: 10A

OUT

SALIDA

Alimentación híbrida + entrada DMX a la izquierda que se utiliza para recuperar la señal DMX que es filtrada, dividida y protegida. La alimentación de corriente se desconectará del circuito mediante el conector de desconexión de alimentación. La entrada de alimentación del lado derecho se utiliza para alimentar el divisor y para reinyectar la alimentación en las salidas. Por tanto, las salidas OUT1 y OUT2 tienen una señal DMX reamplificada y alimentación de corriente para iniciar nuevas líneas.

Nota: En este caso, el VRDM-Split se utiliza en una configuración híbrida con 1 entrada y 2 salidas.

Es posible utilizar el VRDM-Split simplemente introduciendo una señal de entrada DMX a 2 salidas DMX y alimentando la caja solo con corriente de entrada. También existe la posibilidad de mezclar las dos combinaciones para una mayor flexibilidad.

Página 63

Page 64

Español

VPANEL-200RGBL - Proyector arquitectónico IP66 con 24 LEDs de 20 W, 4 en1, RGBL

7 - Ajustes

El proyector VPANEL-200RGBL se congura mediante el módulo de control RDM remoto VRDM-CONTROL. Este módulo permite extraer la parte de

control del proyector para poder hacer todos los ajustes a través del cable DMX mediante el protocolo RDM. El menú es diferente dependiendo del tipo de proyector; las funciones son las siguientes:

VRDM-CONTROL MENÚ

RDM Lista de productos Etiqueta: «Nombre del producto» El nombre del producto conectado al módulo

Página 64

Modelo: «Nombre del producto» El nombre del producto conectado al módulo Fabricante: Hitmusic SAS El nombre del fabricante Firmware: V1.00 Versión del Firmware Dirección DMX: 001 (XXX) Dirección DMX 001 inicio (XXX) n identidad DMX: Lista de canales Número de canales utilizados Ranuras DMX:

Identicar:

Temperatura: … Temperatura interna del proyector

Menú de elemento de iluminación

ACTIVADO (predeterminado) DESACTIVADO

SIN DMX

Modo Esclavo

Modo autónomo

Editar macro de USUARIO

Modo ajustes

Le permite resaltar el proyector seleccionado para identicarlo entre los demás proyectores

Apagado Congelar (predeterminado) Autónomo Individual Permite tener un color autónomo por proyector Maestro El proyector maestro controla los esclavos Esclavo (predeterminado) Proyector controlado por el maestro Atenuador maestro Valores entre 000 y 255 Atenuación de 0 % a 100 % Parpadeo Valores entre 000 y 255 Velocidad de parpadeo de lenta a rápida

Color personalizado

Macro

Macro de USUARIO Inicia el macro que ha grabado Tiempo de reproducción Tiempo 00 - 99 Establece la duración de los programas personalizados por el usuario Atenuación de reproducción Atenuación 00 - 99 Determina el tiempo de atenuación entre cada paso del programa del usuario. Editar paso NB Paso NB 01 - 20 Establece el número de pasos del programa del usuario

Editar pasos

Curvas de atenuación

Modo de giro

Equilibrio de blancos

Frecuencia PWM

Temperatura

Información de tiempo … Muestra el tiempo transcurrido en horas desde el primer encendido

RESET

Rojo Valores entre 000 y 255 Gradación de rojo de 0 a 100 %. Verde Valores entre 000 y 255 Gradación de verde de 0 a 100 %. Azul Valores entre 000 y 255 Gradación de azul de 0 a 100 %. Lima Valores entre 000 y 255 Gradación de lima de 0 a 100%. Preajustes/macro Muestra la lista completa de preajustes Permite seleccionar los preajustes o macros para iniciar Velocidad de fundido Velocidad de 0 % a 100 % Velocidad de fundido encadenado de lenta a rápida

Editar paso 1 a 20 Guarda el número de pasos de programa del usuario Rojo Gradación de rojo de 0 a 100 %. Verde Gradación de verde de 0 a 100 %. Azul Gradación de azul de 0 a 100 %. Lima Gradación de lima de 0 a 100%. Lineal Exponencial

(predeterminado) Logarítmica Curva S Si No (predeterminado) Rojo Valores entre 000 y 255 Verde Valores entre 000 y 255 Azul Valores entre 000 y 255 Lima Valores entre 000 y 255 900 Hz 1200 Hz (predeterminado) 2400 Hz 3600 Hz °C (predeterminado) °F

DESACTIVADO ENCENDIDO

Page 65

VPANEL-200RGBL - Proyector arquitectónico IP66 con 24 LEDs de 20 W, 4 en1, RGBL

En caso de pérdida de señal DMX, o pasa al modo de apagado, o permanece en el último valor o lanza el programa de forma autónoma

Español

Le permite elegir el tipo de curva de atenuación. Consulte los detalles en el párrafo siguiente

Invierte el orden de los grupos de LEDs

Ajusta el balance de blancos variando los tonos de color

Le permite seleccionar la frecuencia de oscilación de los LEDs para evitar los efectos de parpadeo en el vídeo. Cuanto mayor sea la frecuencia, mejor será la frecuencia de actualización, pero puede degradarse el brillo.

Para seleccionar cómo se muestra la temperatura interna del proyector

Restablecer los valores de fábrica

Página 65

Page 66

Español

VPANEL-200RGBL - Proyector arquitectónico IP66 con 24 LEDs de 20 W, 4 en1, RGBL

7.1 - Detalle de los 4 modos de la curva de atenuación

Los modos de la curva de atenuación le permiten denir el comportamiento de la atenuación.

A continuación se le muestran 4 diagramas con la evolución de nivel de salida conforme al modo seleccionado y el nivel DMX del canal de atenuación.

Nivel de salida

% DMX

Modo 1: Lineal

Nivel de salida

% DMX % DMX

Modo 2: Exponencial Modo 3: Logarítmica

Nivel de salida

Modo 4: Curva S

8 - Los diferentes modos DMX

Tan pronto como hay una señal DMX presente en la entrada DMX, el proyector cambia automáticamente al modo DMX.

8.1 - Modo de 2 canales

Canal Valores Acción

Colores y macros

000-013 Rojo 014-020 Naranja 021-027 Amarillo 028-034 Amarillo limón 035-041 Verde 042-048 Cian 049-055 Azul claro 056-062 Azul 063-069 Púrpura 070-076 Magenta 077-083 Rosa 084-090 Rojo claro 091-097 Naranja pastel 098-104 Amarillo claro 105-111 Amarillo limón claro

112-118 Verde claro 119-125 Azul claro 126-132 Morado claro 133-139 Magenta claro 140-146 Rosa claro 147-153 Salmón 154-160 CCT 2700K 161-167 CCT 3000K 168-174 CCT 4000K 175-181 CCT 6200K 182-188 MACRO: De rojo a azul a rojo 189-195 MACRO: De azul a verde a azul 196-202 MACRO: De verde a azul a verde 203-209 MACRO: De verde claro a azul claro 210-216 MACRO: De naranja a rojo a naranja 217-223 MACRO: De rojo a rosa a naranja 224-230 MACRO: De rosa a azul a rosa 231-255 MACRO: Colores de fundido encadenado

Atenuador o velocidad

000 - 255 Atenuador desde 0 a 100% si el canal 1 está entre 000 y 181 000 - 255 Aumento de la velocidad si el canal 1 está entre 182 y 255

Página 66

Page 67

VPANEL-200RGBL - Proyector arquitectónico IP66 con 24 LEDs de 20 W, 4 en1, RGBL

8.2 - Modo de 4 canales

Canal Valores Acción

8.3 - Modo de 5 canales

Canal Valores Acción

8.4 - Modo de 6 canales

Canal Valores Acción

Rojo

000 - 255 000: 0 % - 255: 100%

Verde

000 - 255 000: 0 % - 255: 100%

Azul

000 - 255 000: 0 % - 255: 100%

Lima

000 - 255 000: 0 % - 255: 100%

Rojo

000 - 255 000: 0 % - 255: 100%

Verde

000 - 255 000: 0 % - 255: 100%

azul

000 - 255 000: 0 % - 255: 100%

Lima

000 - 255 000: 0 % - 255: 100%

Atenuador

000 - 255 Intensidad de luz variable desde 0 hasta 100 %

Rojo

000 - 255 000: 0 % - 255: 100%

Verde

000 - 255 000: 0 % - 255: 100%

Azul

000 - 255 000: 0 % - 255: 100%

Lima

000 - 255 000: 0 % - 255: 100%

Atenuador

000 - 255 Intensidad de luz variable desde 0 hasta 100 %

Shutter

000 - 031 LED apagado 032 - 063 LED encendido 064 - 095 Efecto estroboscópico con velocidad creciente 096 - 127 Led encendido 128 - 159 Encadenamiento de efectos de pulso 160 - 191 LED encendido 192 - 223 Efecto estroboscópico aleatorio con velocidad creciente 224 - 255 LED encendido

Español

Página 67

Page 68

Español

VPANEL-200RGBL - Proyector arquitectónico IP66 con 24 LEDs de 20 W, 4 en1, RGBL

8.5 - Modo de 8 canales

Canal Valores Acción

Rojo

000 - 255 000: 0 % - 255: 100%

Verde

000 - 255 000: 0 % - 255: 100%

Azul

000 - 255 000: 0 % - 255: 100%

Lima

000 - 255 000: 0 % - 255: 100%

Atenuador

000 - 255 Intensidad de luz variable desde 0 hasta 100 %

Shutter

Colores y macros

000-006 Sin función 007-013 Rojo 014-020 Naranja 021-027 Amarillo 028-034 Amarillo limón 035-041 Verde 042-048 Cian 049-055 Azul claro 056-062 Azul 063-069 Púrpura 070-076 Magenta 077-083 Rosa 084-090 Rojo claro 091-097 Naranja pastel 098-104 Amarillo claro 105-111 Amarillo limón claro 112-118 Verde claro 119-125 Azul claro 126-132 Morado claro 133-139 Magenta claro 140-146 Rosa claro 147-153 Salmón 154-160 CCT 2700K 161-167 CCT 3000K 168-174 CCT 4000K 175-181 CCT 6200K 182-188 MACRO: De rojo a azul a rojo 189-195 MACRO: De azul a verde a azul 196-202 MACRO: De verde a azul a verde 203-209 MACRO: De verde claro a azul claro 210-216 MACRO: De naranja a rojo a naranja 217-223 MACRO: De rojo a rosa a naranja 224-230 MACRO: De rosa a azul a rosa 231-255 MACRO: Colores de fundido encadenado

Velocidad de macro

000 - 255 Velocidad en aumento

Página 68

Page 69

VPANEL-200RGBL - Proyector arquitectónico IP66 con 24 LEDs de 20 W, 4 en1, RGBL

8.6 - Modo de 16 canales

Canal Valores Acción

Grupo rojo 1

000 - 255 000: 0 % - 255: 100%

Grupo verde 1

000 - 255 000: 0 % - 255: 100%

Azul grupo 1

000 - 255 000: 0 % - 255: 100%

Lima grupo 1

000 - 255 000: 0 % - 255: 100%

Grupo rojo 2

000 - 255 000: 0 % - 255: 100%

Grupo verde 2

000 - 255 000: 0 % - 255: 100%

Azul grupo 2

000 - 255 000: 0 % - 255: 100%

Lima grupo 2

000 - 255 000: 0 % - 255: 100%

Grupo rojo 3

000 - 255 000: 0 % - 255: 100%

Grupo verde 3

000 - 255 000: 0 % - 255: 100%

Azul grupo 3

000 - 255 000: 0 % - 255: 100%

Lima grupo 3

000 - 255 000: 0 % - 255: 100%

Grupo rojo 4

000 - 255 000: 0 % - 255: 100%

Grupo verde 4

000 - 255 000: 0 % - 255: 100%

Azul grupo 4

000 - 255 000: 0 % - 255: 100%

Lima grupo 4

000 - 255 000: 0 % - 255: 100%

Español

Nota: Los grupos LED del 1 al 4 se definen en el apartado 8.9.

8.7 - Modo de 18 canales

Canal Valores Acción

1 a 16 Los mismos canales del 1 al 16 que en el modo de 16 canales

Atenuador

000 - 255 Intensidad de luz variable desde 0 hasta 100 %

Shutter

Página 69

Page 70

Español

VPANEL-200RGBL - Proyector arquitectónico IP66 con 24 LEDs de 20 W, 4 en1, RGBL

8.8 - Modo de 20 canales

Canal Valores Acción

Grupo rojo 1

000 - 255 000: 0 % - 255: 100%

Grupo verde 1

000 - 255 000: 0 % - 255: 100%

Grupo azul 1

000 - 255 000: 0 % - 255: 100%

Lima grupo 1

000 - 255 000: 0 % - 255: 100%

Grupo rojo 2

000 - 255 000: 0 % - 255: 100%

Grupo verde 2

000 - 255 000: 0 % - 255: 100%

Grupo azul 2

000 - 255 000: 0 % - 255: 100%

Lima grupo 2

000 - 255 000: 0 % - 255: 100%

Grupo rojo 3

000 - 255 000: 0 % - 255: 100%

Grupo verde 3

000 - 255 000: 0 % - 255: 100%

Grupo azul 3

000 - 255 000: 0 % - 255: 100%

Lima grupo 3

000 - 255 000: 0 % - 255: 100%

Grupo rojo 4

000 - 255 000: 0 % - 255: 100%

Grupo verde 4

000 - 255 000: 0 % - 255: 100%

Grupo azul 4

000 - 255 000: 0 % - 255: 100%

Lima grupo 4

000 - 255 000: 0 % - 255: 100%

Atenuador

000 - 255 Intensidad de luz variable desde 0 hasta 100 %

Shutter

Página 70

Page 71

VPANEL-200RGBL - Proyector arquitectónico IP66 con 24 LEDs de 20 W, 4 en1, RGBL

8.8 - Modo de 20 canales (continuación)

Español

Colores y macros

Velocidad de macro

000 - 255 Velocidad en aumento

Página 71

Page 72

Español

VPANEL-200RGBL - Proyector arquitectónico IP66 con 24 LEDs de 20 W, 4 en1, RGBL

8.9 - Los 4 grupos del modo pixel Grupo 2 Grupo 4

9 - Dimensiones

Grupo 1

258

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

468

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

237

Grupo 3

145

architectural-lighting.eu

DMX/POWER OUT

MAX: 10A

Página 72

484

Page 73

VPANEL-200RGBL - Proyector arquitectónico IP66 con 24 LEDs de 20 W, 4 en1, RGBL

Español

Página 73

Page 74

Nederlands

VPANEL-200RGBL - IP66 architectonische projector met 24 leds 20 W 4-in-1 RGBL

1 - Veiligheidsinformatie

Belangrijke veiligheidsinformatie

Onderhoudsprocedures moeten worden uitgevoerd door een door CONTEST geautoriseerde technische dienst. Onze veiligheidsinstructies moeten tijdens fundamentele schoonmaakwerkzaamheden zorgvuldig worden opgevolgd.

Dit product bevat niet-geïsoleerde elektrische componenten. Voer geen onderhoudswerkzaamheden uit indien ingeschakeld, omdat dit kan leiden tot elektrische schokken.

Gebruikte symbolen

Dit symbool geeft een belangrijke veiligheidsmaatregel aan.

BELANGRIJK

Het symbool WAARSCHUWING geeft een risico voor de fysieke integriteit van de gebruiker aan.

WAARSCHUWING

Ook kan het product beschadigd raken.

Het symbool VOORZICHTIG duidt op een risico op verslechtering van het product.

LET OP

Symbolen die op de projector worden gebruikt

Het DMX - RDM-symbool geeft aan dat de projector congureerbaar en bestuurbaar is in DMX via het RDM-protocol (Remote Data Management).

De IP66 - IK07-symbolen geven de beschermingsniveaus van het apparaat aan: IP66: Volledig beschermd tegen stof en sterke waterstralen uit alle richtingen. IK07: Beschermd tegen een impactenergie van 2 Joule.

Het 1m-symbool geeft de minimaal afstand aan die er tussen de projector en het verlichte oppervlak moet zijn.

Het -20°/+45°-symbool geeft het extreme omgevingstemperatuurbereik aan waarin de projector kan functioneren.

Dit symbool geeft een risico op brandwonden aan bij contact met een in bedrijf zijnde projector. (passieve warmteafvoer via behuizing van projector).

Instructies en aanbevelingen

1 - Lees zorgvuldig:

Wij adviseren ten zeerste om de veiligheidsinstructies zorgvuldig te lezen en te begrijpen voordat u dit apparaat gebruikt.

2 - Bewaar deze handleiding:

We raden ten zeerste aan om deze handleiding in de buurt van het apparaat te bewaren voor toekomstig gebruik.

3 - Gebruik dit product met zorg:

We raden ten zeerste aan om alle veiligheidsinstructies in overweging te nemen.

4 - Volg de instructies:

Volg alle veiligheidsinstructies zorgvuldig om lichamelijk letsel of schade aan eigendom te voorkomen.

5 - Installatie:

De installatie mag uitsluitend worden uitgevoerd door gekwaliceerd personeel en met gecerticeerde apparatuur. Plaats dit apparaat niet op een onstabiele ondergrond, aangezien dit kan leiden tot vallen, wat ernstig letsel en ernstige beschadiging kan veroorzaken. Zorg ervoor dat de montagebeugel 10 keer het gewicht van het apparaat kan dragen. Gebruik altijd een dubbele haak met een standaard veiligheidskabel. Laat de installatie vóór inbedrijfstelling inspecteren door een deskundige.

6 - Installatie aan plafond of muur:

Neem contact op met uw plaatselijke leverancier voor installatie aan plafond of muur.

7 - Blootstelling aan hitte:

Het wordt aangeraden om het product uit de buurt van warmtebronnen, brandbare materialen en vloeistoffen te houden. Bedek de ventilatieopeningen niet, aangezien dit kan leiden tot oververhitting. Het apparaat koelt af door natuurlijke convectie; het oppervlak kan erg heet zijn en brandwonden veroorzaken. Laat afkoelen voordat u het aanraakt.

8 - Elektrische stroomvoorziening:

Dit product kan uitsluitend op een zeer specieke spanning worden gebruikt. De informatie staat op het label aan de achterkant van het product.

9 - Netsnoerbescherming:

Netsnoeren dienen zodanig te worden gelegd dat er niet op gelopen kan worden of bekneld raken door objecten die erop of ertegen worden geplaatst, waarbij speciale aandacht moet worden besteed aan de uitsteeksels van snoeren, stopcontacten en het punt waar ze uit het armatuur komen.

10 - Voorzorgsmaatregelen bij het schoonmaken:

Koppel het product los voordat u schoonmaakwerkzaamheden uitvoert. Dit product mag uitsluitend worden schoongemaakt met accessoires die zijn aanbevolen door de fabrikant. Gebruik een vochtige doek om het oppervlak af te nemen. Was dit product niet.

11 - Dit product moet worden nagekeken wanneer:

Neem contact op met bevoegd onderhoudspersoneel als:

- Het netsnoer of de stekker is beschadigd.

- Er voorwerpen op zijn gevallen of vloeistof in het apparaat is gemorst.

- Het apparaat is blootgesteld aan regen of water.

- Het product niet normaal lijkt te werken.

- Het product is beschadigd.

12 - Inspectie/onderhoud:

Voer zelf nooit inspectie of onderhoud uit. Laat al het onderhoud over aan gekwaliceerd personeel.

13 - Bedrijfsomgeving:

Omgevingstemperatuur: -20 tot +45°C. Gebruik dit product niet op een niet-geventileerde of warme plaats.

LET OP

RISICO OP ELEKTRISCHE

SCHOKKEN; NIET OPENEN

WAARSCHUWING: Dit apparaat bevat geen onderdelen die door de gebruiker kunnen

worden gerepareerd. Open de behuizing niet en verricht zelf geen onderhoud. In het onwaarschijnlijke geval dat uw apparaat moet worden onderhouden, neemt u contact op met uw dichtstbijzijnde leverancier. Gebruik geen contactdoos, verlengsnoer of ander verbindingssysteem zonder te controleren dat deze perfect geïsoleerd zijn en geen defecten vertonen, om een elektrische storing te voorkomen.

Pagina 74

LET OP

Dit apparaat is uitgerust met klasse 2 leds. Kijk niet rechtstreeks in de straal, aangezien dit kan leiden tot ernstig oogletsel.

Uw apparaat recyclen

• Aangezien HITMUSIC zeer betrokken is bij het milieu, brengen we alleen schone, ROHS-conforme producten op de markt.

• Wanneer dit product het einde van zijn levensduur heeft bereikt, brengt u het naar een door de lokale autoriteiten aangewezen verzamelpunt. De gescheiden inzameling en recycling van uw product draagt bij aan het behoud van natuurlijke hulpbronnen en zorgt ervoor dat het wordt gerecycleerd op een manier die de menselijke gezondheid en het milieu beschermt.

Page 75

VPANEL-200RGBL - IP66 architectonische projector met 24 leds 20 W 4-in-1 RGBL

Nederlands

2 - Functies

Optisch

›Leds: 24 LED's 20W vier kleuren RGBL (Rood Groen Blauw Limoen) ›Lichtsterkte:

• 6352 Lm - 1080 Lux bij 5 m

›Dubbel gestructureerde lenzen voor perfecte straalverdeling ›Symmetrische lenzen met een diafragma van 30°

Opmerking: Balkopening van 11° op aanvraag leverbaar

Verbindingen

›DMX-/voedingsaansluitingen via hybride IN- en OUT-kabels met IP67-stekkers

Kenmerken

›Besturing via externe box VRDM-Controle voor instelling via RDM. Op bepaalde instellingen compatibel met RDM-consoles. ›DMX-besturingsprotocol op 2 tot 20 kanalen, afhankelijk van de geselecteerde modus ›Power: 110 - 240 V / 50 - 60 Hz ›Stroomverbruik: 207 W ›Selecteerbare vernieuwingsfrequentie van 900 Hz tot 3600 Hz ›Koeling: D.m.v. convectie ›Afwerking: Witgrijs geverfde gegoten aluminium epoxy RAL9002 ›Beschermingsgraad IP66: Bestand tegen stof en waterspatten in alle richtingen ›Schokbestendigheid IK07: Beschermd tegen mechanische schokken van 2 joule, d.w.z. een voorwerp van 500 g dat valt van een hoogte

van 40 cm ›Afgedichte membraanontluchtingsklep ›Afmetingen: 582 x 270 x 178 mm ›Gewicht: 15 kg

Inhoud verpakking:

›De verpakking moet het volgende bevatten: ›De projector ›Gebruikershandleiding ›Een antireflectiesluiter geleverd met montageschroeven ›1 m. gestript draadsnoer en hybride IN-stekker ›Uitgangsstekker voor OUT-kabel van projector

Pagina 75

Page 76

Nederlands

VPANEL-200RGBL - IP66 architectonische projector met 24 leds 20 W 4-in-1 RGBL

3 - Productbeschrijving

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

Voedingsingang + DMX

Verbindt de projector met het elektriciteitsnet d.m.v. een hybride voeding met DMX-snoer op een aangegoten stekker.

LET OP!

In overeenstemming met de geldende voorschriften moet dit apparaat worden aangesloten door een gekwalificeerde technicus. Dit apparaat valt onder

LET OP

klasse 1 en moet geaard zijn.

Voeding: Zorg dat de spanning op de plaats van gebruik overeenkomt met die in de instructies vermeld op het product.

Voedingsuitgang + DMX

Gebruik om een projector op de uitgang aan te sluiten d.m.v. de hybride voeding met DMX-kabel. Houd u aan de limieten voor het uitgangsvermogen van de projector: zie hoofdstuk 6. Als er geen projector op de uitgang is aangesloten, gebruik dan de meegeleverde stekker.

Ophangbeugel

Hier kunt u de projector aan ophangen of mee op de grond zetten en mee oriënteren.

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

architectural-lighting.eu

DMX/POWER OUT

MAX: 10A

Klemsysteem van ophangbeugel

Hiermee kunt u de kanteling aanpassen en de positie van de projector vergrendelen.

Veiligheidsring

Bevestig een dubbele veiligheidsband aan deze ring.

LET OP!

Zorg dat het bevestigingspunt goed vastzit. Het gebrukk van een veiligheidsband is verplicht.

LET OP

verplicht dat elk apparaat een dubbele veiligheidshaak heeft. Dit beveiligingssysteem moet 10 keer het gewicht van het apparaat kunnen dragen. U moet dus zorgen voor een band die minimaal 70 kg kan dragen.

Decompressieklep

Deze klep balanceert automatisch de druk in de projector en elimineert daarmee het risico dat er door aanzuiging water binnendringt. Blokkeer deze klep niet.

Op openbare plaatsen is het wettelijk

Pagina 76

Page 77

VPANEL-200RGBL - IP66 architectonische projector met 24 leds 20 W 4-in-1 RGBL

4 - De beugel bevestigen en de projector oriënteren

Nederlands

144 mm

13 mm

234 mm

13 mm

462 mm

180°

13 mm

De projector kan op een geschikt plat oppervlak worden bevestigd met behulp van drie bevestigingspunten A C C. Met inkeping B kan de rotatie van de projector worden vergrendeld in Pan over 180°. Tijdelijk ophangen is mogelijk met behulp van twee klemmen die door de externe gaten C worden bevestigd.

LET OP!

Zorg dat de ankerpunten goed zijn vastgedraaid. Gebruik 12 mm roestvrijstalen schroeven en controleer de stevigheid van de steun. Het gebrukk van een veiligheidsband is verplicht. Op openbare plaatsen is het wettelijk

LET OP

Om de kantelhoek van uw projector te kiezen, draait u de centrale schroef los met een inbussleutel en draait u de projector. Met het klemdeel met inkeping kan de projector permanent worden gepositioneerd en de markering van de hoeken geeft de richting van de straal aan (zie figuur hiernaast).

5 - Spoilermontage

De spoiler wordt meegeleverd in de verpakking van het apparaat. U kunt deze bevestigen met behulp van 7 schroeven aan de voorkant van de projector.

Pagina 77

Page 78

Nederlands

Power : Alimentation Wire color : Code couleur DMX Wire color : Code couleur

L : Live : Ph ase Brown : Marron 1 : Masse Blac k : Noir

N : Neutr al : Neutre Blue : Bleu 2: Data - White : Blanc

VPANEL-200RGBL - IP66 architectonische projector met 24 leds 20 W 4-in-1 RGBL

6 - Aansluiting en bedrading

6.1 - IP67-stekkers:

LET OP

LET OP!

De projector is voorzien van gegoten hybride IP67-stekkers. Deze stekkers garanderen een goede afdichting van het product. Als u de stekkers doorknipt, vervalt de garantie van de projector als er water binnendringt. De projector wordt geleverd met een kale draadadapter naar IP67 IN-connector om aan te sluiten op een IP-aansluitdoos.

1 3

De stekkers zijn voorzien van drie pinnen voor de voeding en drie pinnen voor het DMX-signaal. De hybride kabel wordt voor het deel van de voeding gebruikt in

3 x 1,5 mm² en voor het deel van de geïsoleerde DMX in een apart omhulsel. De

kleurcode van de bijbehorende draden wordt weergegeven in het diagram hiernaast.

LET OP! Risico van elektrische schokken

Verbind of verwijder geen kabels terwijl het systeem

WAARSCHUWING

is ingeschakeld.

LET OP!

Power: Voeding Wire color: Draadkleur DMX Wire color: Draadkleur

L: Live: Fase Brown: Bruin 1: Massa Black: Zwart N: Neutral: Neutraal Blue: Blauw 2: Data - White: Wit

Ground: Aarde

Yellow/green: Geel/groen 3: Data + Red: Rood

De op de projectorkabels gemonteerde stekkers zijn IP67 en dus waterdicht. Het wordt echter afgeraden om ze in stilstaand water te laten liggen.

Er kan water in de projector worden gezogen als gevolg van vacuüm veroorzaakt door temperatuurveranderingen in de projector. Zorg dat de projector beschermd is tegen het binnendringen van water via de kabels door connectoren of aansluitdozen te gebruiken die op zijn minst aan IP66 voldoen. Creëer een druppellus vóór de kabelwartels of aansluitpunten om te voorkomen dat ze voortdurend in water worden ondergedompeld – zie afbeelding hieronder.

6.2 - Lijnbekabeling voor binnen met VC-ADAPT:

Om uw binnenprojectoren van stroom te voorzien, kunt u het VC-ADAPT-adaptersnoer dat een 2P+E-voedingsstekker voor voeding en een XLR-stekker voor de DMX heeft, en dat uitkomt op een hybride voeding+DMX-stekker – zie afbeelding hieronder.

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

IN IN

Voeding

Power

DMX

Pagina 78

DMX

VC-ADAPT

DMX/POWER OUT

MAX: 10A

architectural-lighting.eu

UIT

OUT

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

DMX/POWER OUT

MAX: 10A

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

UIT

OUT

Page 79

VPANEL-200RGBL - IP66 architectonische projector met 24 leds 20 W 4-in-1 RGBL

Nederlands

6.3 - Lijnbedrading buiten met aansluitdoos en VC-YHYB-adapter:

Voor verbindingen buiten die afgedicht moeten blijven, kunt u een aansluitdoos en een hybride Y-adapter gebruiken om de stroom en de DMX te verdelen – zie afbeelding hieronder.

LET OP!

De som van de vermogens van de

LET OP

verschillende lijnen mag het vermogen van de stroomaansluiting (3500 W) niet overschrijden.

Voeding

Power

16 A (max. 3500 W)

16A (3500W max)

GND

DD+

DMX

1x IpBox-p4-box

1x IpBox-p4 box

2x VC-End1/3-kabel

2x VC-End1/3 cable

1x FastCon-1333POW

1x FastCon-1333DMX

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

DMX/POWER OUT MAX: 10A

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE MADE IN CHINA

UIT

OUT

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

Distributed by HITMUSIC SAS

UIT

OUT

architectural-lighting.eu

FRANCE MADE IN CHINA

DMX/POWER OUT

MAX: 10A

VC-YHYB

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

DMX/POWER OUT

MAX: 10A

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE MADE IN CHINA

UIT

OUT

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

DMX/POWER OUT MAX: 10A

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE MADE IN CHINA

UIT

OUT

DMX/POWER OUT MAX: 10A

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE MADE IN CHINA

UIT

OUT

6.4 - Projectorseries:

Een projectorgroep kan op verschillende manieren worden bedraad. De hybride kabels voorzien de projector van stroom en data. Het koppelen van de projectoren is eenvoudig – zie afbeelding hieronder.

Hybride verbindingssnoe-

Hybrid connection cords

ren tussen de VC-JUMP

between the projectors VC-JUMP are available

van de projectoren zijn

from 1m to 10m length

verkrijgbaar in een lengte van 1 m tot 10 m

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

IN IN

DMX/POWER OUT

MAX: 10A

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

UIT UIT

OUT

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

DMX/POWER OUT MAX: 10A

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

OUT

DMX/POWER IN AC 100-240V 50/60Hz

FUSE: T3A/250V 200W

DMX/POWER OUT

MAX: 10A

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

UIT

OUT

6.5 - Lijnlengte:

Het aantal projectoren op een enkele lijn is afhankelijk van de lengte van de bedrading, de doorsnede (hier 3 x 1,5 mm2) en het bijbehorende type projector – zie afbeelding hieronder. Om de correcte werking van de installatie te garanderen, wordt een veiligheidsmarge gebruikt. Een lijn is de lengte vanaf het voedingspunt tot het laatste armatuur.

PROJECTOR Aantal op 10 m Aantal op 20 m Aantal op 30 m Aantal op 50 m Aantal op 100 m

VCOB-60DW 31 30 20 11 5 VCOB-120DW 14 14 10 6 2 VBAR-50DW 32 32 23 13 6 VBAR-100DW 19 19 12 7 3 VPAR-70DW 27 26 17 10 4 VPAR-120DW 16 16 10 6 2 VPAR-150DW 11 11 8 5 2 VCOB-60RGBL 31 30 20 11 5 VCOB-150RGBL 12 12 8 5 2 VBAR-50RGBL 32 32 23 13 6 VBAR-100RGBL 19 19 12 7 3 VPAR-70RGBL 27 26 17 10 4 VPAR-120RGBL 16 16 10 6 2 VPAR-150RGBL 11 11 8 5 2 VPANEL-200RGBL 9 9 6 3 1 VH2O-90 22 21 13 7 3 Beschikbaar vermogen op elke lijn 2300 W 2216 W 1477 W 886 W 443 W

Pagina 79

Page 80

Nederlands

VPANEL-200RGBL - IP66 architectonische projector met 24 leds 20 W 4-in-1 RGBL

6.6 - Voedingsbooster:

Om vermogens- of spanningsverlies als gevolg van een lange kabellengte te voorkomen, dient u de voeding te versterken. Dit kunt u doen door een aansluitdoos te gebruiken en de DMX, die uit de hybride kabel aan het einde van de lijn komt, te scheiden en de voeding te isoleren. Een nieuwe netvoeding kan vervolgens in een of meer projectorseries worden geplaatst op hybride connectoren bij de uitgang van de box – zie afbeelding hieronder.

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

Distributed by HITMUSIC SAS

MADE IN CHINA

Boostervermogen IN

Booster power IN

16 A (max. 3500 W)

16 A (3500W max)

DMX/POWER OUT

MAX: 10A

architectural-lighting.eu

FRANCE

UIT

OUT

1x IpBox-p6-box

1x IpBox-p6 box

1x VC-Start/3-kabel

1x VC-Start/3 cable 3x VC-End1/3 cable

3x VC-End1/3-kabel

1x FastCon-1333POW

1x FastCon-1333DMX

LET OP!

De som van de vermogens van de verschillende lijnen mag het vermogen van de stroomaansluiting (3500 W) niet overschrijden.

LET OP

Het vermogen per lijn is beperkt tot de kenmerken van elk van de apparaten – zie de tabel in het hoofdstuk over projectorseries.

Hybride

Hybrid

Power +

Power + DMX IN

DMX IN

(Line output)

(Lijnuitgang)

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

D+

GND

D-

3 x hybride

3 x Hybrid Power + DMX OUT

Power + DMX OUT

Distributed by HITMUSIC SAS

MADE IN CHINA

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

DMX/POWER OUT

MAX: 10A

architectural-lighting.eu

FRANCE

UIT

OUT

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

OUT

UIT

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

DMX/POWER OUT

MAX: 10A

architectural-lighting.eu

OUT

UIT

DMX/POWER OUT

MAX: 10A

Boostervermogen

Booster power IN

Pagina 80

GND

D-

D+

IP plug

IP-stekker

LET OP! Uitgaande voeding OUT

WAARSCHUWING

moet worden geïsoleerd van de boostervoeding IN

Page 81

VPANEL-200RGBL - IP66 architectonische projector met 24 leds 20 W 4-in-1 RGBL

Nederlands

6.7 - VRDM-Split-splitter:

De VRDM-Split is een DMX RDM 1x IN 2x OUT IP66-splitter. Het versterkt het binnenkomende DMX-signaal opnieuw op twee RDMcompatibele DMX-uitgangen. Het heeft een hybride Power/DMX-ingang waarop het DMX-signaal wordt uitgepakt om te worden verdeeld in twee afzonderlijke geïsoleerde en beschermde lijnen. De hybride ingangsvoeding wordt losgekoppeld en een nieuwe Power IN-voeding wordt op de twee hybride uitgangen geplaatst.

LET OP!

De som van de vermogens van de verschillende

DMX/POWER IN AC 100-240V 50/60Hz

FUSE: T3A/250V 200W

Distributed by HITMUSIC SAS

FRANCE MADE IN CHINA

architectural-lighting.eu

OUT

UIT

DMX/POWER OUT

MAX: 10A

VRDM-Split

Contest Architectural Lighting VRDM-Split

D+

D-GND

DMX-IN

DMX-OUT1

DMX-OUT2

LNL

Power INPUT

Power OUT2

Disconnect Power

Power OUT1

OUT2

OUT1

OUT2OUT1

Power IN

lijnen mag het vermogen van de stroomaansluiting (3500 W) niet overschrijden.

LET OP

Het vermogen per lijn is beperkt tot de kenmerken van elk van de apparaten – zie de tabel in het hoofdstuk over projectorseries.

VRDM-Split in hybride modus

D+

Disconnect

Hybride

POWER+ DMX IN

POWER + DMX IN

Hybride

Hybride Power + DMX OUT1

Power + DMX OUT1

Power

DMX-IN

D- GND

Contest Architectural Lighting VRDM-Split

D+

D- GND

DMX-OUT1

Power OUT1

D+

D- GND

DMX-OUT2

Power OUT2

Power INPUT

Power + DMX OUT2

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

16 A (max. 3500 W)

16A (3500W max)

Power + DMX OUT2

architectural-lighting.eu

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

Power IN

Hybride

OUT

UIT

DMX/POWER IN AC 100-240V 50/60Hz

FUSE: T3A/250V 200W

DMX/POWER OUT

MAX: 10A

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

architectural-lighting.eu

OUT

UIT

DMX/POWER OUT

MAX: 10A

De hybride Power/DMX IN-ingang aan de linkerkant herstelt het DMX-signaal dat wordt gefilterd, verdeeld en beschermd. Via de connector Stroom onderbreken wordt de voeding losgekoppeld van het circuit. De Power IN-ingang aan de rechterkant voedt de splitter en plaatst de voeding opnieuw in de uitgangen. Uitgangen OUT1 en OUT2 hebben daarom een opnieuw versterkt DMX-signaal en voeding om nieuwe lijnen te starten.

Opmerking: In dit geval wordt de VRDM-Split gebruikt in een hybride 1 x IN, 2 x OUT-configuratie.

De VRDM-Split kan eenvoudig worden gebruikt door met een DMX IN-signaal naar 2 x DMX OUT te sturen en de box alleen van stroom IN te voorzien. U kunt de twee combinaties ook mixen voor meer flexibiliteit.

Pagina 81

Page 82

Nederlands

VPANEL-200RGBL - IP66 architectonische projector met 24 leds 20 W 4-in-1 RGBL

7 - Instellingen instellen

VPANEL-200RGBL-projector wordt gecongureerd met behulp van de externe RDM-bedieningskast VRDM-CONTROL. Met deze box kunt u het bedieningsgedeelte van de projector deporteren om alle regelingen (instellingen) van de projector via de DMX-kabel met het RDM-protocol uit te voeren. Het menu verschilt per type projector – de functies zijn als volgt:

VRDM-CONTROL

MENU RDM Productlijst Label: "Productnaam" De naam van het product dat op de box is aangesloten

Pagina 82

Model: "Productnaam" De naam van het product dat op de box is aangesloten Fabrikant: Hitmusic SAS De naam van de fabrikant Firmware: V1.00 Firmwareversie DMX-adres: 001 (XXX) DMX-adres 001 begin (XXX) einde DMX-persoonlijkheid: CH-lijst Aantal gebruikte kanalen DMX-sleuven:

Identiceren:

Temperatuur: … Interne temperatuur van de projector

Armatuurmenu

AAN (standaard) UIT

GEEN DMX

Slave-modus

Stand-alone-modus

Gebruikersmacro bewerken

Instellingsmodus

Hiermee kunt u de geselecteerde projector laten itsen om deze te identiceren tussen de andere projectoren

Blackout Bevroren (standaard) Stand-alone Enkel Hiermee kan elke projector een autonome kleur hebben Master Masterprojector bestuurt de Slaveprojectoren Slave (standaard) Projector bestuurd door de Master Master dimmer Waarden van 000 t/m 255 Dimmen van 0 tot 100 % Flits Waarden van 000 t/m 255 Flitssnelheid van langzaam tot snel stadium

Aangepaste kleur

Macro

Gebruikersmacro Start de macro die u heeft ingesteld Speelduur Tijd 00 - 99 Stelt de duur van het gebruikersprogramma in Afspeelfade Fade 00 - 99 Bepaalt de fadetijd tussen elke gebruikersprogrammastap in. Stap NB bewerken Stap NB 01 - 20 Stelt het aantal gebruikersprogrammastappen in

Stappen bewerken

Dimmercurven

Draaimodus

Witbalans

PWM-frequentie

Temperatuur

Tijdinfo … Toont de verstreken tijd in uren sinds de eerste keer inschakelen

DFSET

Rood Waarden van 000 t/m 255 Roodgradatie van 0 tot 100%. Groen Waarden van 000 t/m 255 Groengradatie van 0 tot 100%. Blauw Waarden van 000 t/m 255 Blauwgradatie van 0 tot 100%. Limoen Waarden van 000 t/m 255 Limoengradatie van 0 tot 100%. Voorinstellingen/Macro Toont alle lijsten met voorinstellingen Hiermee kunt u de voorinstellingen of macro kiezen die u wilt starten Fadesnelheid Snelheid van 0 tot 100 % Crossfade-tijd van langzaam tot snel

Stap 1 tot 20 bewerken Slaat het aantal gebruikersprogrammastappen op Rood Roodgradatie van 0 tot 100%. Groen Groengradatie van 0 tot 100%. Blauw Blauwgradatie van 0 tot 100%. Limoen Limoengradatie van 0 tot 100%. Lineair Exponentieel (standaard) Logaritmisch S-curve Ja Nee (standaard) Rood Waarden van 000 t/m 255 Groen Waarden van 000 t/m 255 Blauw Waarden van 000 t/m 255 Limoen Waarden van 000 t/m 255 900 Hz 1200 Hz (standaard) 2400 Hz 3600 Hz °C (standaard) °F

UIT AAN

Page 83

VPANEL-200RGBL - IP66 architectonische projector met 24 leds 20 W 4-in-1 RGBL

In geval van DMX-signaalverlies wordt Blackout-modus actief, blijft de projector op de laatste waarde staan of wordt het Stand-alone-programma gestart

Nederlands

Hiermee kunt u het type dimmercurve kiezen. Zie details in de volgende paragraaf

Keert de volgorde van led-groepen om

Past de witbalans aan door kleurtonen te variëren

Hiermee kunt u de oscillatiefrequentie van de leds kiezen om ikkeringen in video te voorkomen. Hoe hoger de frequentie, hoe beter de vernieuwingsfrequentie. De helderheid kan echter afnemen.

Kies het type weergave voor de interne temperatuur van de projector

Terugzetten in de fabrieksinstellingen

Pagina 83

Page 84

Nederlands

VPANEL-200RGBL - IP66 architectonische projector met 24 leds 20 W 4-in-1 RGBL

7.1 - Details van de 4 DimCurve-modi

Met DimCurve-modi kunt u het dimmergedrag deniëren.

De 4 diagrammen hieronder tonen de evolutie van het uitgangsniveau volgens de gekozen modus en het DMX-niveau van het dimmerkanaal.

Uitgangsniveau

% DMX

Modus 1: Lineair

Uitgangsniveau

% DMX % DMX

Modus 2:

Exponentieel

Uitgangsniveau

Modus 3:

Logaritmisch

Uitgangsniveau

Modus 4: S-curve

8 - De verschillende DMX-modi

Zodra er een DMX-signaal op de DMX IN-ingang aanwezig is, schakelt de projector automatisch over naar de DMX-modus.

8.1 - 2-kanaalsmodus

Kanaal Waarden Handeling

Kleuren en macro's

000 - 013 Rood 014 - 020 Oranje 021 - 027 Geel 028 - 034 Citroengeel 035-041 Groen 042 - 048 Cyaan 049 - 055 Lichtblauw 056 - 062 Blauw 063 - 069 Paars 070 - 076 Magenta 077 - 083 Roze 084 - 090 Lichtrood 091 - 097 Oranje pastel 098 - 104 Lichtgeel 105 - 111 Lichtcitroengeel

112 - 118 Lichtgroen 119 - 125 Lichtblauw 126 - 132 Lichtpaars 133 - 139 Lichtmagenta 140 - 146 Lichtroze 147 - 153 Zalm 154 - 160 CCT 2700K 161 - 167 CCT 3000K 168 - 174 CCT 4000K 175 - 181 CCT 6200K 182 - 188 MACRO: Van rood naar blauw naar rood 189 - 195 MACRO: Van blauw naar groen naar blauw 196 - 202 MACRO: Van groen naar blauw naar groen 203 - 209 MACRO: Van lichtgroen naar lichtblauw 210 - 216 MACRO: Van oranje naar rood naar oranje 217 - 223 MACRO: Van rood naar roze naar rood 224 - 230 MACRO: Van roze naar blauw naar roze 231 - 255 MACRO: In elkaar overlopende kleuren

Dimmer of snelheid

000 - 255 Dimmer van 0 t/m 100% als kanaal 1 tussen 000 en 181 is 000 - 255 Verhoog de snelheid als kanaal 1 tussen 182 en 255 is

Pagina 84

Page 85

VPANEL-200RGBL - IP66 architectonische projector met 24 leds 20 W 4-in-1 RGBL

8.2 - 4-kanaalsmodus

Kanaal Waarden Handeling

8.3 - 5-kanaalsmodus

Kanaal Waarden Handeling

8.4 - 6-kanaalsmodus

Kanaal Waarden Handeling

Rood

000 - 255 000: 0 % - 255: 100 %

Groen

000 - 255 000: 0 % - 255: 100 %

Blauw

000 - 255 000: 0 % - 255: 100 %

Limoen

000 - 255 000: 0 % - 255: 100 %

Rood

000 - 255 000: 0 % - 255: 100 %

Groen

000 - 255 000: 0 % - 255: 100 %

blauw

000 - 255 000: 0 % - 255: 100 %

Limoen

000 - 255 000: 0 % - 255: 100 %

Dimmer

000 - 255 Variabele lichtintensiteit van 0 tot 100 %

Rood

000 - 255 000: 0 % - 255: 100 %

Groen

000 - 255 000: 0 % - 255: 100 %

Blauw

000 - 255 000: 0 % - 255: 100 %

Limoen

000 - 255 000: 0 % - 255: 100 %

Dimmer

000 - 255 Variabele lichtintensiteit van 0 tot 100 %

Shutter

000 - 031 LED uit 032 - 063 LED aan 064 - 095 Stroboscoopeffect met toenemende snelheid 096 - 127 LED aan 128 - 159 Aaneenschakeling van pulseffecten 160 - 191 Led brandt 192 - 223 Willekeurig stroboscoopeffect met toenemende snelheid 224 - 255 LED aan

Nederlands

Pagina 85

Page 86

Nederlands

8.5 - 8-kanaalsmodus

Kanaal Waarden Handeling

VPANEL-200RGBL - IP66 architectonische projector met 24 leds 20 W 4-in-1 RGBL

Rood

000 - 255 000: 0 % - 255: 100 %

Groen

000 - 255 000: 0 % - 255: 100 %

Blauw

000 - 255 000: 0 % - 255: 100 %

Limoen

000 - 255 000: 0 % - 255: 100 %

Dimmer

000 - 255 Variabele lichtintensiteit van 0 tot 100 %

Shutter

Kleuren en macro's

000 - 006 Geen functie 007 - 013 Rood 014 - 020 Oranje 021 - 027 Geel 028 - 034 Citroengeel

035-041 Groen 042 - 048 Cyaan 049 - 055 Lichtblauw 056 - 062 Blauw 063 - 069 Paars 070 - 076 Magenta 077 - 083 Roze 084 - 090 Lichtrood 091 - 097 Oranje pastel 098 - 104 Lichtgeel 105 - 111 Lichtcitroengeel 112 - 118 Lichtgroen 119 - 125 Lichtblauw 126 - 132 Lichtpaars 133 - 139 Lichtmagenta 140 - 146 Lichtroze 147 - 153 Zalm 154 - 160 CCT 2700K 161 - 167 CCT 3000K 168 - 174 CCT 4000K 175 - 181 CCT 6200K 182 - 188 MACRO: Van rood naar blauw naar rood 189 - 195 MACRO: Van blauw naar groen naar blauw 196 - 202 MACRO: Van groen naar blauw naar groen 203 - 209 MACRO: Van lichtgroen naar lichtblauw 210 - 216 MACRO: Van oranje naar rood naar oranje 217 - 223 MACRO: Van rood naar roze naar rood 224 - 230 MACRO: Van roze naar blauw naar roze 231 - 255 MACRO: In elkaar overlopende kleuren

Macrosnelheid

000 - 255 Toenemende snelheid

Pagina 86

Page 87

VPANEL-200RGBL - IP66 architectonische projector met 24 leds 20 W 4-in-1 RGBL

8.6 - 16-kanaalsmodus

Kanaal Waarden Handeling

Rode groep 1

000 - 255 000: 0 % - 255: 100 %

Groene groep 1

000 - 255 000: 0 % - 255: 100 %

Blauwe groep 1

000 - 255 000: 0 % - 255: 100 %

Limoenkleurige groep 1

000 - 255 000: 0 % - 255: 100 %

Rode groep 2

000 - 255 000: 0 % - 255: 100 %

Groene groep 2

000 - 255 000: 0 % - 255: 100 %

Blauwe groep 2

000 - 255 000: 0 % - 255: 100 %

Limoenkleurige groep 2

000 - 255 000: 0 % - 255: 100 %

Rode groep 3

000 - 255 000: 0 % - 255: 100 %

Groene groep 3

000 - 255 000: 0 % - 255: 100 %

Blauwe groep 3

000 - 255 000: 0 % - 255: 100 %

Limoenkleurige groep 3

000 - 255 000: 0 % - 255: 100 %

Rode groep 4

000 - 255 000: 0 % - 255: 100 %

Groene groep 4

000 - 255 000: 0 % - 255: 100 %

Blauwe groep 4

000 - 255 000: 0 % - 255: 100 %

Limoenkleurige groep 4

000 - 255 000: 0 % - 255: 100 %

Nederlands

Opmerking: Ledgroepen 1 tot 4 worden gedefinieerd in paragraaf 8.9.

8.7 - 18-kanaalsmodus

Kanaal Waarden Handeling

1 tot 16 Hetzelfde als kanalen 1 tot 16 in de 16-kanaalsmodus

Dimmer

000 - 255 Variabele lichtintensiteit van 0 tot 100 %

Shutter

Pagina 87

Page 88

Nederlands

8.8 - 20-kanaalsmodus

VPANEL-200RGBL - IP66 architectonische projector met 24 leds 20 W 4-in-1 RGBL

Kanaal Waarden Handeling

Rode groep 1

000 - 255 000: 0 % - 255: 100 %

Groene groep 1

000 - 255 000: 0 % - 255: 100 %

Blauwe groep 1

000 - 255 000: 0 % - 255: 100 %

Limoenkleurige groep 1

000 - 255 000: 0 % - 255: 100 %

Rode groep 2

000 - 255 000: 0 % - 255: 100 %

Groene groep 2

000 - 255 000: 0 % - 255: 100 %

Blauwe groep 2

000 - 255 000: 0 % - 255: 100 %

Limoenkleurige groep 2

000 - 255 000: 0 % - 255: 100 %

Rode groep 3

000 - 255 000: 0 % - 255: 100 %

Groene groep 3

000 - 255 000: 0 % - 255: 100 %

Blauwe groep 3

000 - 255 000: 0 % - 255: 100 %

Limoenkleurige groep 3

000 - 255 000: 0 % - 255: 100 %

Rode groep 4

000 - 255 000: 0 % - 255: 100 %

Groene groep 4

000 - 255 000: 0 % - 255: 100 %

Blauwe groep 4

000 - 255 000: 0 % - 255: 100 %

Limoenkleurige groep 4

000 - 255 000: 0 % - 255: 100 %

Dimmer

000 - 255 Variabele lichtintensiteit van 0 tot 100 %

Shutter

Pagina 88

Page 89

VPANEL-200RGBL - IP66 architectonische projector met 24 leds 20 W 4-in-1 RGBL

8.8 - 20-kanaalsmodus (vervolgd)

Nederlands

Kleuren en macro's

Macrosnelheid

000 - 255 Toenemende snelheid

000 - 006 Geen functie 007 - 013 Rood 014 - 020 Oranje 021 - 027 Geel 028 - 034 Citroengeel

Pagina 89

Page 90

Nederlands

VPANEL-200RGBL - IP66 architectonische projector met 24 leds 20 W 4-in-1 RGBL

8.9 - De 4 pixelmodusgroepen Groep 2 Groep 4

9 - Afmetingen

Groep 1

258

DMX/POWER IN AC 100-240V 50/60Hz FUSE: T3A/250V 200W

468

Distributed by HITMUSIC SAS

FRANCE

MADE IN CHINA

237

Groep 3

145

architectural-lighting.eu

DMX/POWER OUT

MAX: 10A

Pagina 90

484

Page 91

VPANEL-200RGBL - IP66 architectonische projector met 24 leds 20 W 4-in-1 RGBL

Nederlands

Pagina 91

Page 92

La marque CONTEST® apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modications peuvent donc être effectuées sans notication préalable. C’est pourquoi les caractéristiques techniques et la conguration physique des produits peuvent différer des spécications et illustrations présentées dans ce manuel. Pour bénécier des dernières informations et mises à jour sur les produits connectez-vous sur www.architectural-lighting.eu CONTEST® est une marque de HITMUSIC S.A.S - 595 Rue de la Pièce Grande - 46230 FONTANES - FRANCE www.hitmusic.eu

Because CONTEST® takes the utmost care in its products to make sure you only get the best possible quality, our products are subjects to modications without prior notice. That is why technical specications and the products physical conguration might differ from the illustrations. Make sure you get the latest news and updates about the CONTEST® products on www.architectural-lighting.eu CONTEST® is a trademark of HITMUSIC S.A.S - 595 Rue de la Pièce Grande - 46230 FONTANES - FRANCE www.hitmusic.eu

Weil die Produkte von CONTEST® mit größter Sorgfalt hergestellt werden, damit wir Ihnen nur die bestmöglichste Qualität anbieten können, behalten wir uns für unsere Produkte das Recht vor, sie stillschweigend zu modizieren. Aus diesem Grund können die technischen Daten und die physische Konguration des Produkts von den Abbildungen abweichen. Sichern Sie sich die neuesten Nachrichten und Updates zu CONTEST® Produkten auf www.architectural-lighting.eu CONTEST® ist ein Warenzeichen von HITMUSIC S.A.S, 595 Rue de la Pièce Grande - 46230 FONTANES - FRANKREICH www.hitmusic.eu

Debido a que CONTEST® fabrica sus productos cuidadosamente para asegurarse de que obtenga la mejor calidad posible, nuestros productos están sujetos a modicaciones sin previo aviso. Por ese motivo, las especicaciones técnicas y la conguración física de los productos pueden diferir de las ilustraciones. Asegúrese de recibir las últimas noticias y actualizaciones sobre los productos CONTEST® en www.architectural-lighting.eu CONTEST® es una marca registrada de HITMUSIC S.A.S - 595 Rue de la Pièce Grande - 46230 FONTANES - FRANCIA www.hitmusic.eu

Aangezien CONTEST® de uiterste zorg aan haar producten besteedt om te zorgen dat u uitsluitend de best mogelijke kwaliteit krijgt, kunnen onze producten zonder voorafgaande kennisgeving worden gewijzigd. Daarom kunnen de technische specicaties en de fysieke conguratie van de producten afwijken van de illustraties. Zorg dat u het laatste nieuws over en de nieuwste updates van de CONTEST®-producten ontvangt via: www.architectural-lighting.eu CONTEST® is een handelsmerk van HITMUSIC S.A.S - 595 Rue de la Pièce Grande - 46230 FONTANES - FRANKRIJK www.hitmusic.eu
