Termostatul de cameră CT7W este adecvat pentru comanda unui
aparat de încălzire sau de climatizare, fiind compatibil cu
majoritatea cazanelor de încălzire centrală comercializate în
România şi Uniunea Europeană, indiferent de tensiunea de
comandă (24V sau 230V).
Termostatul comandă aparatul de încălzire sau de climatizare
astfel încât temperatura ambiantă să fie menţinută constantă la
valoarea dorită de dvs.

Precizia mare a termostatului asigură CONFORT în locuinţa
sau biroul dvs., precum şi ECONOMIE la cheltuielile cu

energia.

Termostatul este mobil, nu necesită legătură electrică prin
cablu la cazan, el este un emiţător care trimite semnale de
radiofrecvenţă receptorului (un modul fix în legăturã directă cu
cazanul de încălzire). Receptorul primeşte semnalele de la
termostat şi comandă pornirea sau oprirea cazanului prin cablul
electric conectat între receptor şi cazan.
Termostatul poate comanda un aparat de încălzire sau de
climatizare, dar, cu scopul simplificării textului, vom folosi ter-

menul de cazan.

Termostatul poartă un număr de serie de fabricaţie. Acelaşi
număr este trecut şi pe receptor. Cu alte cuvinte termostatul
(emiţătorul) şi receptorul, sunt perechi. Termostatul emiţător şi
receptorul sunt reglate din fabrică să lucreze pe aceeaşi
frecvenţă şi au acelaşi cod de adresă, cu scopul de a comunica

numai între ele.

Pentru a economisi energia bateriilor şi a prelungi durata

acestora de viaţă, termostatul nu emite permanent semnale, ci
trimite receptorului comenzi cu o anumită periodicitate.

Termostatul cu comandă în radiofrecvenţă este mobil. Din acest
fapt rezultă câteva avantaje, şi anume:

- nu necesitã pozarea unui cablu electric, se evită deranjul
în clădire;

- permite găsirea, prin încercări, a locului optim de amplasare al
termostatului;

- este adecvat situaţiei în care destinaţia lui se schimbă, de
pildă, ziua este folosit în sufragerie, seara este mutat în dormi­tor.

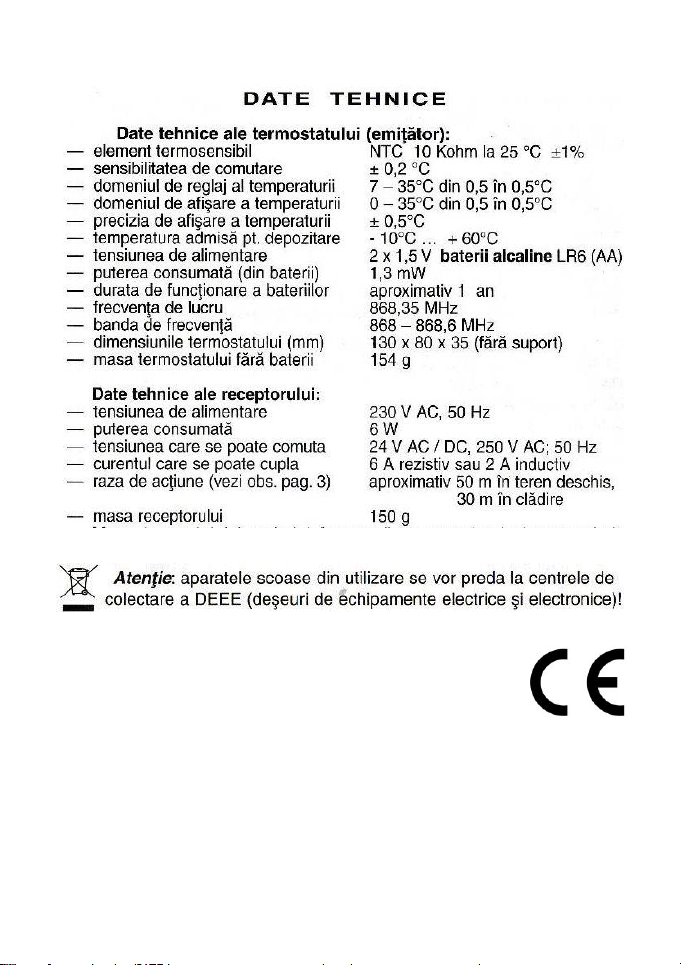

Raza de acţiune este de aproximativ 50m în teren deschis şi de
aproximativ 30m într-o clădire, fiind influenţată de structura
clădirii. Raza de acţiune este mult redusă dacă undele întâmpină

structuri metalice, beton armat etc.
Dacă se întrerupe tensiunea de alimentare de la reţea, receptorul
va comanda decuplarea cazanului, care oricum nu poate

funcţiona în lipsa curentului electric. După ce reapare tensiunea
reţelei, termostatul şi receptorul vor continua, după câteva

minute, derularea programului prescris.

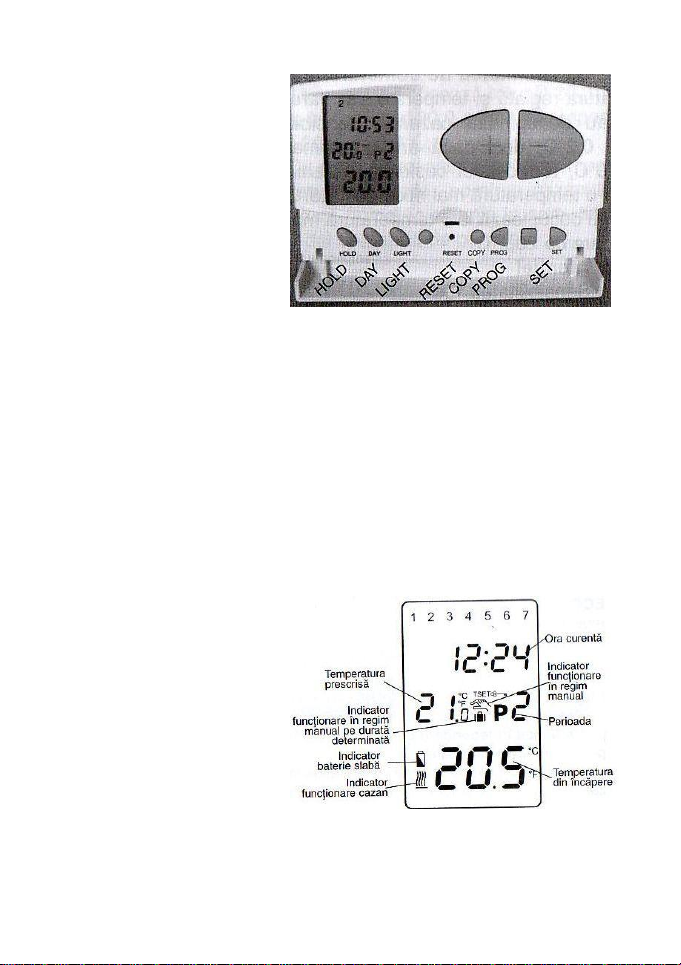

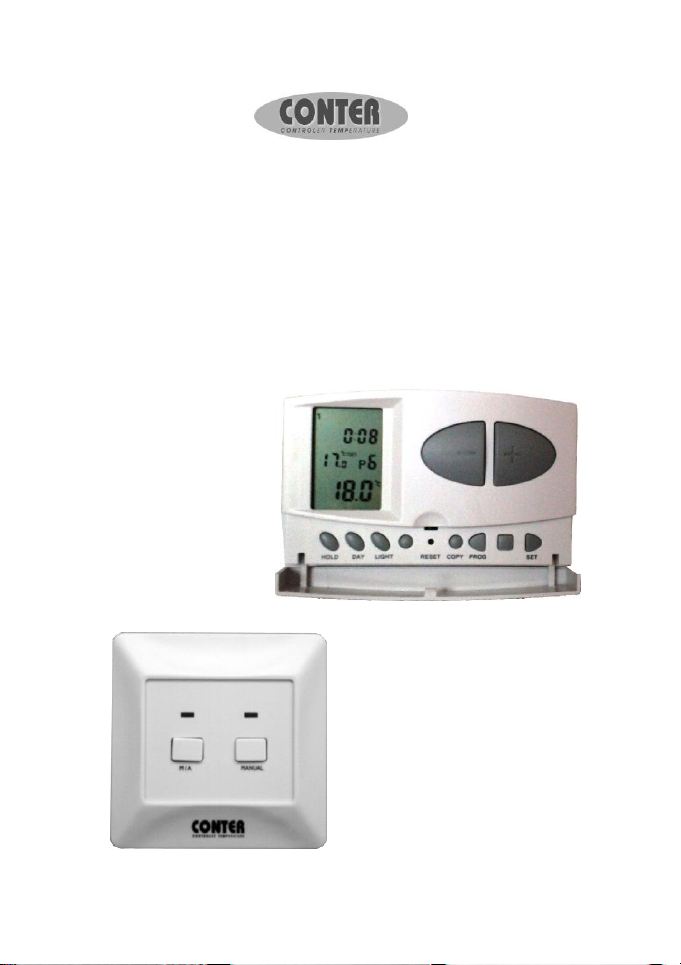

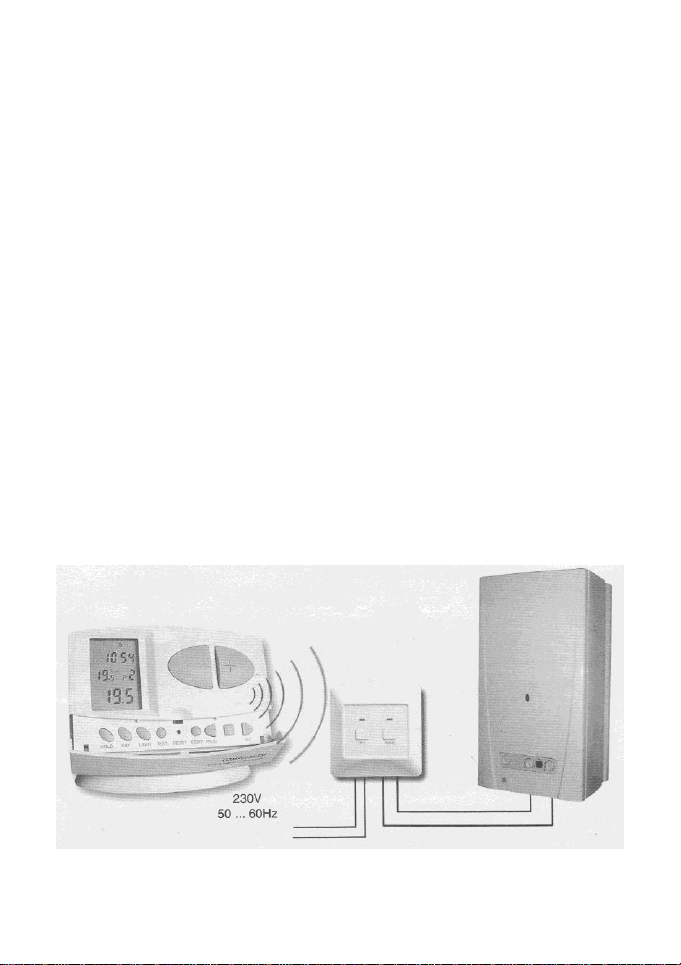

Butoanele de acţionare ale termostatului sunt vizibile în

fotografia de pe copertă. Este uşor de exploatat, deci nu
necesită cunoştinţe de specialitate. Citirea cu atenţie a acestor

instrucţiuni vă va aduce
satisfacţia utilizării în
cele mai bune condiţii a
produsului de faţă.

1. AMPLASAREA
TERMOSTATULUI

Termostatul este mobil,

dar este important să îi
găsiţi locul potrivit în
încăpere. Temperatura
pe care o sesizează va

sta la baza deciziilor pe

care le ia în comanda cazanului. Va lucra bine, dacă
temperatura sesizată de el va fi reală şi nu una influenţată de o
sursă de căldură sau de frig, cum ar fi un televizor, frigider,
veioză, razele soarelui, horn, fereastră sau uşa de la intrare.
Înălţimea optimă este la 1,5m de podea, în zona de circulaţie
naturală a aerului. Nu-l amplasaţi pe un perete exterior.

Termostatul poate fi folosit în suportul lui sau montat pe perete.

Consultaţi specialistul dvs. de instalaţii, dacă radiatoarele sunt
prevăzute cu robineţi cu cap termostatat.

Sensibilitatea de comutare reprezintă diferenţa dintre
temperatura reglată şi temperatura la care termostatul comută,
cuplează sau decuplează cazanul. Sensbilitatea termostatului
este de ±0,2°C. Adică
dacă fixăm, de exemplu,
temperatura ambiantă la

20°C, termostatul va
inchide circuitul la o

temperatură mai mică
de 19,8°C şi-l va

deschide la o

temperatură mai mare
de 20,2°C. Sensibilitatea de comutare poate fi verificată numai
cu un termometru de precizie, nu şi prin citirea temperaturii de
pe termostat, deoarece precizia de afişare este de ±0,5°C.

Astfel, termostatul afişează rotunjit 20,0°C, când temperatura
este de 20,0°C şi 20,4°C, respectiv afişează 20,5°C pentru

domeniul 20,5°C-20,9°C.

Funcţia antiblocare pompă. Cu scopul prevenirii blocării
pompei, la ora 0 şi 00 minute, termostatul comandă pornirea
cazanului pentru un minut. Comanda este dată numai în cazul
când timp de 24 ore, termostatul nu a mai dat comandă de

pornire.

2. INTRODUCEREA
BATERIILOR, PUNEREA

ÎN FUNCŢIUNE, SETAREA
ZILEI ŞI A OREI

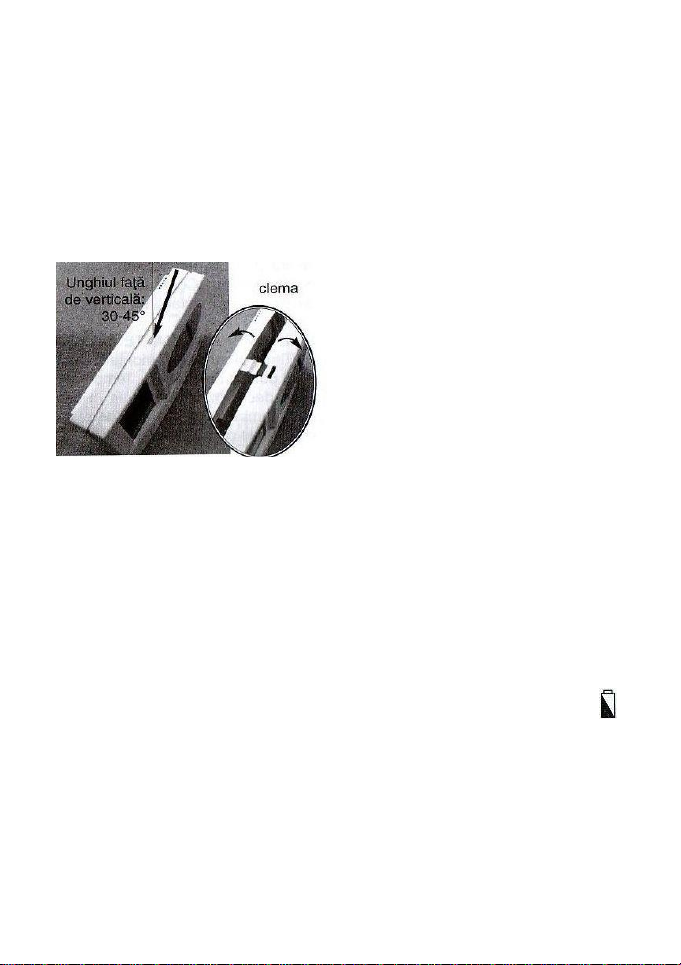

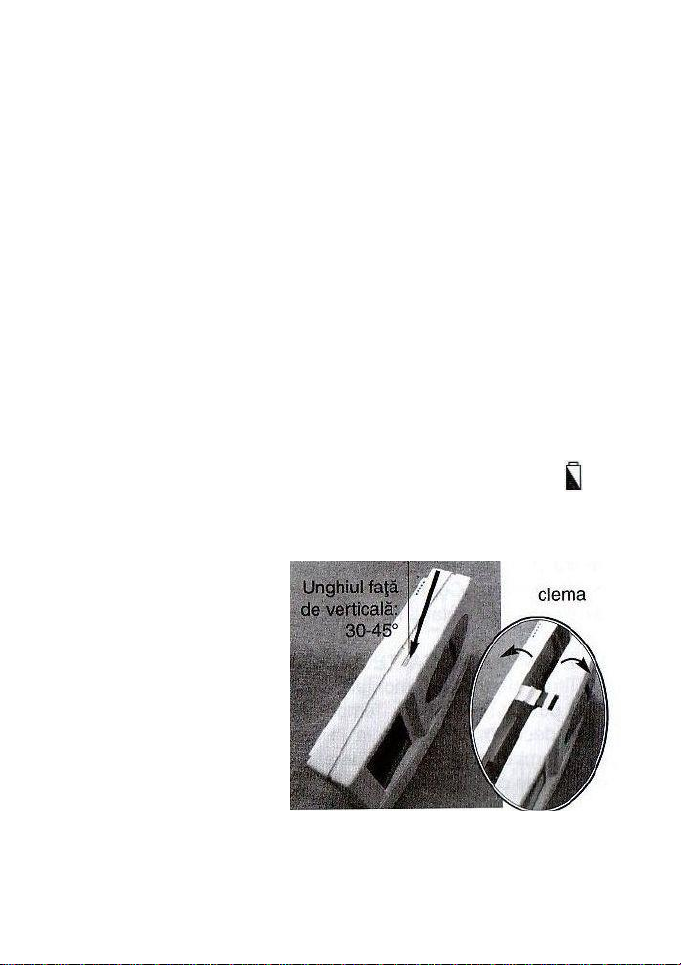

- Îndepărtaţi capacul din spate
al termostatului apăsând uşor

cu o şurubelniţă, vârful clemei,
aşa cum se vede şi în figură;

- Va fi vizibil suportul bateriilor şi circuitul imprimat cu piesele
electronice, pe care vă rugăm să nu le atingeţi.

- Introduceţi 2 baterii alcaline de tip AA (R6), în suportul
special conceput, ţinând cont de polaritate.
Remontaţi capacul termostatului pornind de la balamalele de
jos, pentru ca relelul să fie conectat la partea electronică. Pe
afişaj apar cu intermitenţă datele. Dacă datele nu apar sau nu
sunt afişate continuu, apăsaţi butonul de RESET, sau repuneţi
bateriile în locaş.

Dacă tensiunea bateriilor este scăzută, pe afişaj apare semnul .
Termostatul trebuie să ştie ziua, ora şi minutul. Introducerea
acestor date se numeşte SETARE şi se realizează cu ajutorul
butoanelor DAY, + şi -.
Apăsaţi DAY, apar pe ecran doar ora, minutele şi cu
intermitenţă zilele săptămânii. Valoarea care apare cu
intermitenţă se poate modifica cu ajutorul butoanelor + şi -.
Apăsând butonul + sau – se ajunge la numărul zilei curente (1-

luni, 2-marţi ş.a.m.d.). Aceste butoane se apasă de mai multe
ori în vederea obţinerii valorii dorite.Valoarea se modifică rapid
dacă butonul este acţionat continuu mai mult de 3 secunde.
Mergeţi mai departe cu setarea apăsând butonul DAY. Va

pâlpâi ora, apoi minutele. Reglajul acestora se face tot din

butoanele + şi -. La sfârşit apăraţi SET pentru validarea datelor
sau nu apăraţi nimic, timp de 15 secunde.

3. PROGRAMAREA TERMOSTATULUI

Termostatul poate fi programat pe durata unei săptămâni. El va
funcţiona automat, respectând ciclic programul stabilit. De
exemplu, dacă doriţi de la ora 7 şi 10 minute, 20,5°C pe timpul
zilei, şi de la ora 22 şi 40 minute, 18°C noaptea, înseamnă că
aveţi două perioade de timp la 24 ore. Programul zilei constă în
acest caz din cele 2 perioade. Programarea înseamnă să
introduceţi în termostat aceste date, adică introducerea orei de
începerea perioadei şi temperatura dorită. Programul unei zile
este compus din max. 6 perioade (P1, P2, P3, P4, P5 şi P6), cu 6

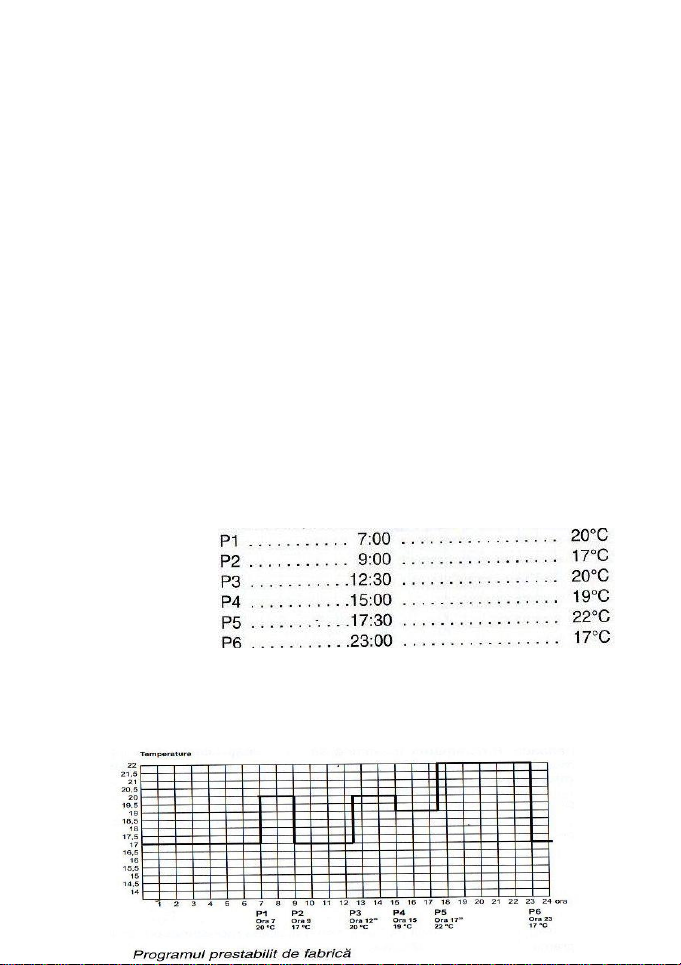

valori diferite de temperatură. Termostatul vine din fabrică cu
un program
prestabilit,

acelaşi pentru

fiecare zi a

săptămânii, care
arată astfel:

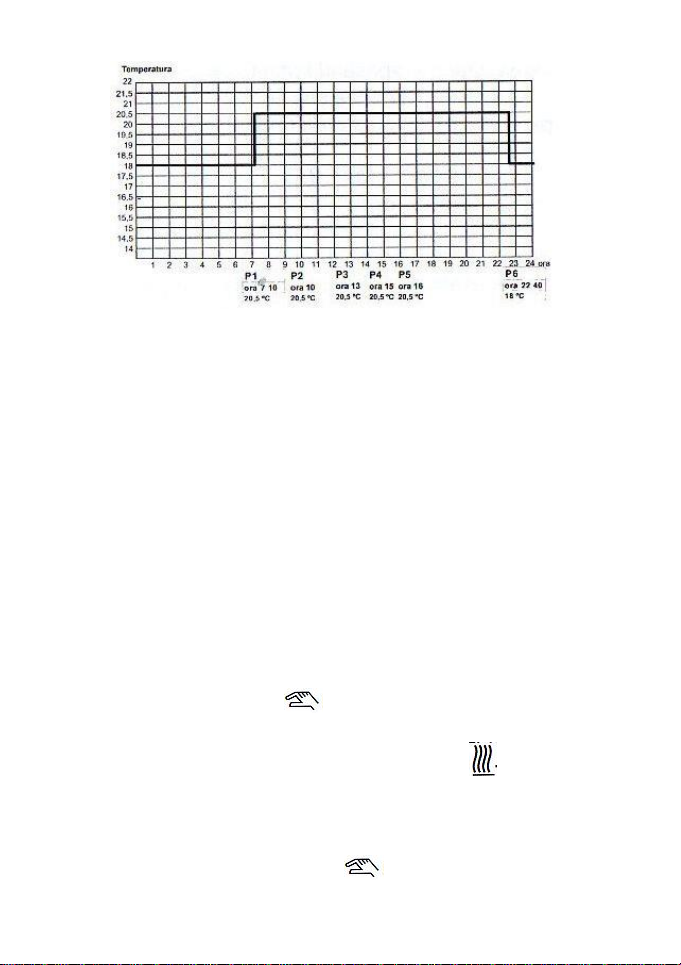

Programul mai este reprezentat şi prin diagrama de pe pagina
următoare:

Puteţi modifica oricând acest program, după preferinţele dvs.
Puteţi alege 6 temperaturi diferite pe o singură zi, iar zilele pot

diferi ca programe unele de altele. Temperaturile se pot repeta

şi zilnic. Dacă doriţi repetarea unui program pe mai multe zile,

este suficient crearea sa pentru una din zile, şi pe care îl vom
numi program model şi pentru repetiţia sa pe alte zile vom
utiliza butonul COPY, conform indicaţiilor de la paragraful 3.2.

3.1. Programarea detaliată

Apăsaţi butonul SET pentru revenirea la starea iniţială. Începeţi
programarea ţinând apăsat butonul SET în acelaşi timp cu
butonul PROG. În partea superioadă a ecranului apar cu
intermitenţă zilele săptâmânii (1,2,4,5,6,7).
Din butoanele + şi – selectaţi toate zilele săptămânii sau doar pe
una din ele, după cum pâlpâie indicativul.
a. apăsaţi butonul PROG pentru confirmare. Apare P1, ora,
minutele şi temperatura. Ora pâlpâie. Cu butoanele + şi – setaţi
ora la care doriţi să înceapă perioada P1. Reglajul se face din 10

în 10 minute.

b. Apăsaţi butonul PROG. Temperatura corespunzătoare
perioadei P1 începe să pâlpâie. Cu butoanele + şi – setaţi
temperatura dorită. Temperatura poate fi reglată cu paşi din 0,5

în 0,5°C.

Apăsaţi butonul PROG pentru confirmare şi trecere la perioada
următoare (P2).
Se repetă paşii pentru setarea celorlalte perioade. După
introducerea temperaturii şi la P6, apăsând PROG repetat se pot
vizualiza setările efectuate.
Prin apăsarea butonului SET se validează programarea.

3.2. Copierea programelor de pe o zi pe alta

Apăsaţi butonul SET pentru revenirea în starea iniţială. Activaţi
regimul de copiere apăsând mai mult de 5 secunde botunul
COPY. Pe afişaj apare semnul COPY, iar ziua de luni (1), va
pâlpâi. Cu ajutoul butoanelor + şi – selectaţi ziua al cărei
program doriţi să-l copiaţi în memoria temporară, (de ex. 2) – îl

vom numi program model.

Apăsaţi butonul COPY pentru a transfera programul selectat,
pâlpâirea zilei se opreşte, semnul COPY rămâne vizibil.
Din butoanele + şi – selectaţi ziua unde doriţi să copiaţi

programul (de ex. 3).

Prim apăsarea butonului COPY se realizează copierea
programului. Dacă doriţi copierea programului şi pe o altă zi,
selectaţi ziua respectivă din butoanele + sau -, după care apăsaţi

din nou butonul COPY.

Apăsaţi butoul SET pentru a ieşi din copiere. Acest lucru se
realizează şi automat dacă timp de 15 secunde nu atingeţi niciun

buton.
Pentru a reproduce programul altei zile (alt program model),

este necesar să ieşiţi şi apoi să reveniţi în regimul de copiere.
Cum se procedează dacă nu se doreşte 6 perioade într-o zi?
Dacă doriţi, de exemplu, numai 2 perioade într-o zi
(reprezentate în diagrama alăturată, de la 7 şi 10 minute 20,5°C
pe timpul zilei şi de la ora 22 şi 40 minute 18°C noaptea, cum
veţi şterge celelalte 4 perioade?
Simplu! Veţi folosi numai perioada P1 şi perioada P6.
Programaţi pentru P1 20,5°C, de la 7 şi 10 minute, pentru P2
aceeaşi temperatură. La fel şi pentru P3, P4 şi P5, iar pentru P6,

de la ora 22:40, 18°C.

3.3

Verificarea programului

Apăsaţi butonul PROG şi va pare P1, cu ora de începere a
perioadei şi temperatura aferentă. Nu pâlpâie nimic. Apăsând

din nou PROG, apare P2. În acest mod verificaţi toate cele 6
perioade. Din butoanele + sau – se ptrece la verificare altei zile.
Programele pot fi şterse dacă se apasă butonul RESET. În acest
caz, termostatul revine la setările iniţiale, adică cele de fabrică.

4. REGIMUL MANUAL: modificare temporară a

temperaturii

Există 4 moduri de schimbare a temperaturii programate:

4.1 Modificarea temperaturii până al următoarea perioadă

De exemplu, aţi sosit mai devreme acasă şi doriţi o temperatură
superioară. Apăsând butonul + veţi modifica în ordine
crescătoare temperatura până ajungeţi la cea dorită de dvs. pe

ecran va apărea simbolul . Termostatul va închide circuitul,

comandând cazanului pornirea. Acest lucru va fi semnalizat
vizual pe ecranul termostatului cu simbolul . Acest regim

manual va fi activ până la următoarea perioadă de timp
programată. Afişajul va arăta atât ora cutentă, cât şi intervalul
până la următoarea perioadă de timp. La scurgerea acestui timp

de pe ecran va dispărea semnul , iar termostatul va intra în

regimul de lucru programat. Dacă v-aţi răzgândit şi doriţi
programul iniţial, apăsaţi SET.

4.2 Modoficarea temperaturii pentru 1...9 ore
(Party program)

Apăsaţi butonul + sau – pentru a obţine în regim manual
temperatura dorită. Apăsaţi butonul DAY, apare simbolul şi

cifra 1, care indică numărul de ore cât va dura programul.
Apăsaţi DAY de mai multe ori pentru a scrie numărul de ore
dorite. După scurgerea acestui timp de pe ecran va dispărea

simbolul , iar termostatul îşi va continua programele setate.
Dacă doriţi să reveniţi la programul de lucru automat, înainte de
scurgerea perioadei manuale, apăsaţi butonul SET.

4.3 Modificarea temperaturii pentru 1...99 zile
(Regim concediu)

De exemplu doriţi să plecaţi în concediu iarna, să zicem 10 zile
şi doriţi nu 20°C, în casă, ci 12,5°C, apăsaţi butonul HOLD şi

ţineţi-l apăsat mai mult de 2 secunde, până apare . În locul
orei va apărea d:01, care reprezintă numărul de zile. 01 pâlpâie.
Apăsând butonul + veţi obţine numărul de zile dorit. Afişajul va
arăta alternativ ora exactă, respectiv câte zile va dura programul

ajustat de dvs. La scurgerea respectivului interval, de pe ecran

va dispărea simbolul , iar termostatul va reveni la setările

anterioare.
Anularea regimului concediu se face apăsând butonul SET,
termostatul revenind imediat la programarea iniţială.

4.4 Modificarea temperaturii până la următoarea
intervenţie
(Regimul „Bunica”)

Se apasă butonul. Lângă valoarea temperaturii astfel setate,
apare pe ecran simbolul . Manevraţi butoanele + sau –

pentru obţinerea valorii de temperatură dorită. Termostatul va
lucra la această temperatură până la o nouă intervenţie. Dacă

doriţi schimbarea temperaturii şi menţinerea regimului,
manevraţi butoanele + sau –.
Ieşirea din acest program este similară cazurilor precedente: se
apasă butonul SET şi termostatul revine imediat la modul de

lucru automat.

5. ILUMINAREA AFIŞAJULUI

Se apasă butonul LIGHT. Afişajul va fi iluminat timp de 10
secunde. Dacă acţionaţi vreun buton, iluminatul se va stinge
după 10 secunde după ce aţi eliberat repsectivul buton. Un
iluminat mai lung duce la creşterea consumului electric al
termostatului, implicit la uzura rapidă a bateriilor.

6. SCHIMBAREA BATERIILOR

Durata de viaţă a bateriilor trebuie să fie de un an, în cazul când
folosiţi baterii de marcă şi obligatoriu alcaline. Bateriile se vor

schimba atunci când pe ecran va apărea simbolul . Se
deschide capacul termostatului, aşa cum este descris la punctul
2 şi se înlocuiesc bateriile uzate cu cele noi, repectând

polaritatea. Schimbarea

bateriilor trebuie urmată
de setarea zilei, orei şi

minutului.

Dacă acţionaţi butonul

RESET, termostatul va
pierde toate datele,
inclusiv programele

setate şi se va întoarce
la cel de fabrică.

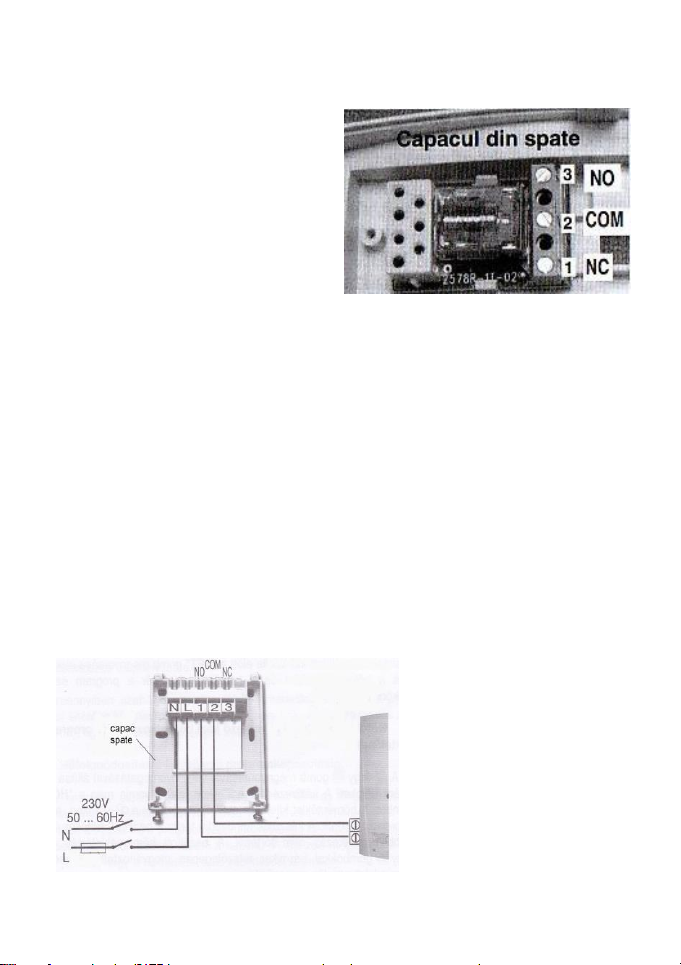

7. REALIZAREA CONEXIUNILOR

Termostatul este prevăzut cu un releu având 3 contacţi, fără
potenţial electric pe ei (1- NC, 2-COM, 3-NO). NO şi COM se
conectează dacă termostatul
comandă un cazan de
încălzire, iar pentru un aparat
de climatizare, legăturile sunt
NC şi COM.

Atenţie! Respectaţi condiţiile
impuse de producătorul
aparatului de încălzire sau

climatizare!

Cu scopul economisirii bateriilor, releul este de tip bistabil,

consumă curent numai când comută de la o stare la alta.
Tensiunea de la bornele NO, COM şi NC depinde de la cazan
la cazan. Dimensionaţi cablul în funcţie de distanţa până la
cazan, dar şi în funcţie de tensiunea de comandă.

8. RECEPTORUL

8.1 Montarea receptorului

Receptorul se montează numai la interior, dar sub nicio formă

în interiorul cazanului, ori pe carcasa acestuia. Conexiunile

electrice vor fi efectuate cu maximă atenţie, de către un

personal specializat.

Slăbiţi cele 2 şuruburi

din partea de jos a

receptorului, fără să le
scoateţi. Separaţi

receptorul de placa lui

de bază. Fixaţi placa
de bază (spatele

aparatului), de perete,

cu ajutorul celor două
dibluri ce însoţesc

pachetul. Îndepărtaţi eticheta de carton de pe contacţi şi
efectuaţi legăturile elecrice în conformitate cu cerinţele
aparatului. Pentru cazan de încălzire legaţi contacţii la NO şi
COM, iar pentru aparat de răcire, la COM şi NC. Leăgurile la
220V se realizează din contacţii L şi N, unde L este faza, iar N
este nulul. Pentru o bună funcţionare a aparatului, vă rugăm să
respectaţi alimentarea fază la fază, nul la nul, de asemenea,
întercalarea pe circuit a unui întrerupător, pentru oprirea
receptorului la sfârşitul sezonului. Recomandăm legarea
receptorului de la o doză, ori din instalaţia electrică a cazanului,
pentru a evita o decuplare accidentală a tensiunii, şi implicit a
întreruperii legăturii cu emiţătorul.

8.2 Punerea în funcţiune a receptorului

Alimentaţi receptorul cu tensiunea de reţea (230Vca 50Hz).
Aşteptaţi câteva minute ca circuitele de radiofrecvenţă să se
activeze. Faceţi o probă apăsând de mai multe ori buntonul + al
emiţătorului, până ce temperatura afişată creşte cu câteva grade
peste cea ambientală. Urmăriţi dacă pe afişajul emiţătorului
apare simbolul . În mod normal pe receptor trebuie să se
aprindă LED-ul roşu, semn că semnalul de la emiţător a ajuns.
Dacă nu se întâmplă acest lucru sistemul trebuie reacordat.
Pentru aceasta ţineţi apăsat butonul M/A până ce LED-ul verde
începe să pâlpâie (ţineţi apăsat aprox. 10 sec.). Din butoanele
emiţătorului, procedaţi astfel: ţineţi apăsat simultan SET şi
DAY până ce LED-ul verde de pe receptor se stinge (ţineţi
apăsat aprox. 10 sec.). În acest mod receptorul a memorat noul

cod, care nu se va pierde în cazul unei pene de curent.

8.3 Testarea razei de acţiune

Butonul TEST vă ajută să verificaţi raza maximă de acţiune
dintre emiţător şi receptor. Apăsaţi butonul timp de 2 sec.
Termostat va emite timp de 2 minute semnale de cuplare şi

decuplare, la intervale de 5 sec.

8.4 Regimul manual
Butonul MANUAL permite trecerea în modul manual al

receptorului. Apăsând butonu, LED-ul verde se aprinde,

receptorul nu mai ascultă de comenzile emiţătorului şi aşteaptă
comanda de la dvs. Din butonul M/A cuplaţi sau decuplaţi
cazanul. Dacă apăsaţi din nou MANUAL, receptorul revine la
comanda automată.

Programarea pe scurt

Setarea zilei, orei şi minutului, cu butoanele DAY, + şi –
Programarea. Apăsaţi şi ţineţi apăsat SET concomitent cu
PROG. Fixaţi parametrii cu + şi . La final apăsaţi SET.
Verificare programelor se face apăsând PROG, iar copierea

programelor cu COPY. Regimul manual se realizează din
butoanele + sau -.

Manual 1: apăsaţi + sau -. Va ţine până la următoarea perioadă.
Manual 2: apăsaţi + sau – şi DAY. Ţine de la 1 la 9 ore.
Manual 3: apăsaţi + sau – şi 2 sec. HOLD. Ţine de la 1 la 99
zile. Manual 4: apăsaţi + sau – şi HOLD scurt. Ţine până la o
nouă intervenţie.
