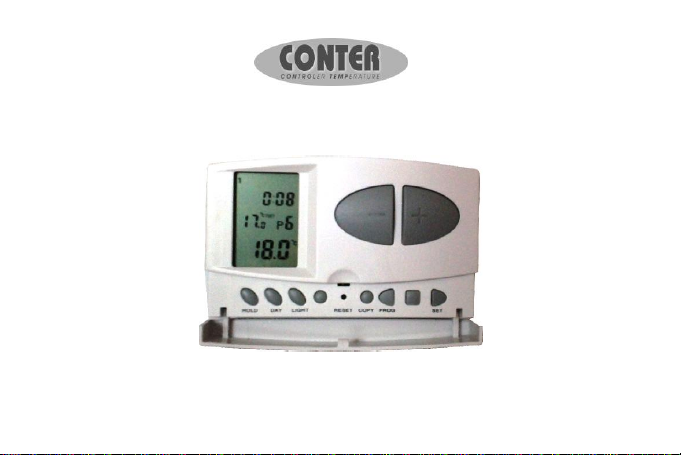

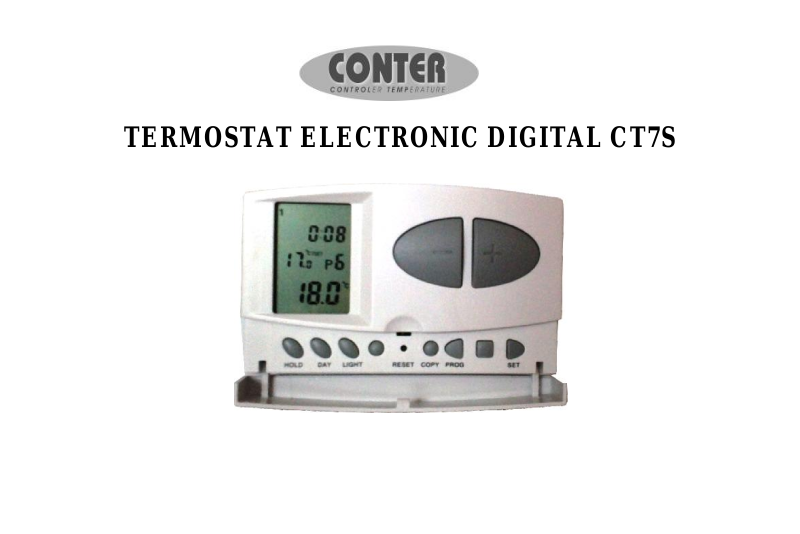

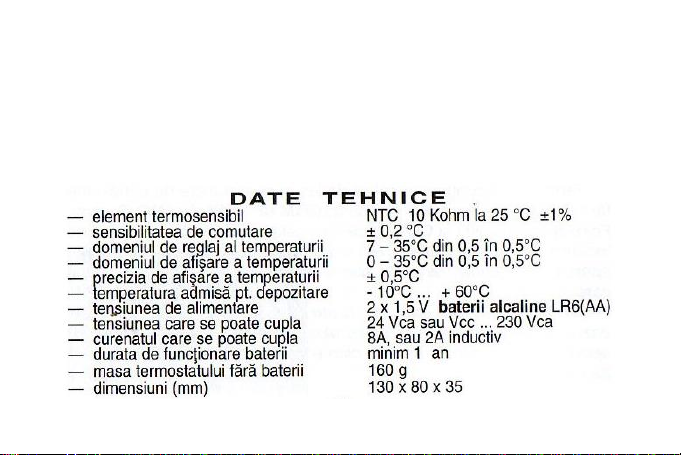

TERMOSTAT ELECTRONIC DIGITAL CT7S

Termostatul CT7S este de tip programabil, foarte uşor de folosit.

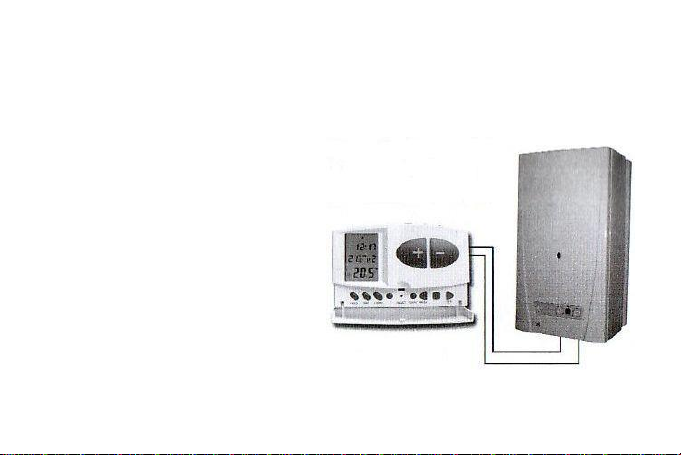

Este conceput pentru comandarea unui aparat de încălzire sau răcire,
fiind compatibil cu majoritatea modelelor de cazane comercializate în

Uniunea Europeană, indiferent
de tensiunea de comandă

(24Vcc sau 220Vca).
Termostatul poate fi programat

pe o săptămână, astfel încât,
instalaţia de încălzire sau
climatizare să realizeze diferite
valori de temperatătură, la ore

prestabilite în locuinţa sau
biroul dvs., asigurând confort

şi economie de energie.

Programul se repetă ciclic, în

mod automat. Programul
unei zile este format din 6

perioade de timp, cu 6
temperaturi diferite, alese

de dvs. Programul fiecărei
zile poate să se repete sau să

fie diferit de restul zilelor.

Termostatul poate comanda

un aparat de încălzire sau
climatizare, dar, cu scopul simplificării textului, vom folosi termenul

de cazan.

Sensibilitatea de comutare reprezintă diferenţa dintre temperatura

reglată şi temperatura la care termostatul comută, cuplează sau
decuplează cazanul. Sensbilitatea termostatului este de ±0,2°C. Adică
dacă fixăm, de exemplu, temperatura ambiantă la 20°C, termostatul va
inchide circuitul la o temperatură mai mică de 19,8°C şi-l va deschide
la o temperatură mai mare

de 20,2°C. Sensibilitatea
de comutare poate fi

verificată numai cu un

termometru de precizie, nu

şi prin citirea temperaturii

de pe termostat, deoarece

precizia de afişare este de

±0,5°C.

Astfel, termostatul afişează rotunjit 20,0°C, când temperatura este de
20,0°C şi 20,4°C, respectiv afişează 20,5°C pentru domeniul 20,5°C-

20,9°C.

Funcţia antiblocare pompă. Cu scopul prevenirii blocării pompei, la
ora 0 şi 00 minute, termostatul comandă pornirea cazanului pentru un
minut. Comanda este dată numai în cazul când timp de 24 ore,
termostatul nu a mai dat comandă de pornire.

1. AMPLASAREA TERMOSTATULUI

Termostatul poate fi montat pe perete. Este important să-i găsiţi locul
potrivit în încăpere, deoarece temperatura pe care o sesizează va sta la
baza tututor programelor pe care le realizează. Va lucra bine dacă
temperatura sesizată va fi cea reală şi nu una influenţată de surse de
frig sau căldură, cum ar fi: frigider, televizor, veioză, horn, fereastră,

uşa de la intrare etc. Înălţimea optimă este 1,5m de la podea, într-o
zonă cu circulaţie naturală a aerului. Sub nicio formă nu-l instalaţi la
exteriorul pereţilor.

2. INTRODUCEREA
BATERIILOR, PUNEREA ÎN

FUNCŢIUNE, SETAREA
ZILEI ŞI A OREI

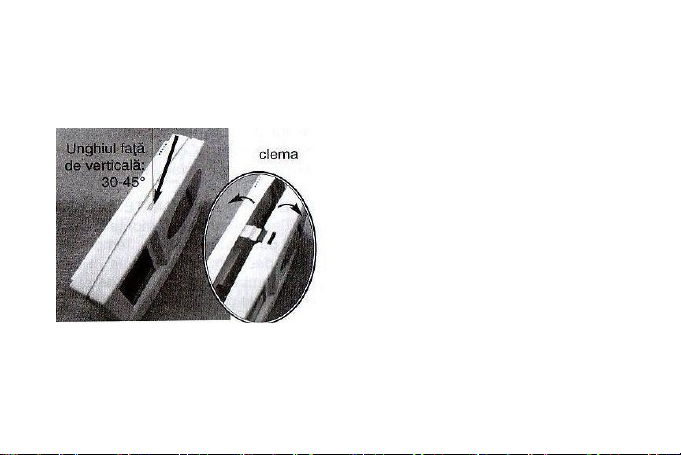

- Îndepărtaţi capacul din spate al
termostatului apăsând uşor cu o

şurubelniţă, vârful clemei, aşa
cum se vede şi în figură;

- Va fi vizibil suportul bateriilor şi

circuitul imprimat cu piesele electronice, pe care vă rugăm să nu le
atingeţi.

- Introduceţi 2 baterii alcaline de tip AA (R6), în suportul special
conceput, ţinând cont de polaritate.
Remontaţi capacul termostatului pornind de la balamalele de jos,
pentru ca relelul să fie conectat la partea electronică. Pe afişaj apar cu
intermitenţă datele. Dacă datele nu apar sau nu sunt afişate continuu,
apăsaţi butonul de RESET, sau repuneţi bateriile în locaş.

Dacă tensiunea bateriilor este scăzută, pe afişaj apare semnul .

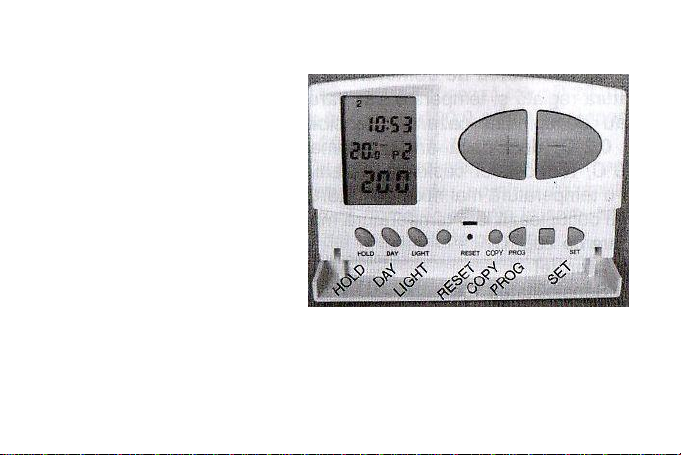

Termostatul trebuie să ştie ziua, ora şi minutul. Introducerea acestor
date se numeşte SETARE şi se realizează cu ajutorul butoanelor
DAY, + şi -.
Apăsaţi DAY, apar pe ecran doar ora, minutele şi cu intermitenţă
zilele săptămânii. Valoarea care apare cu intermitenţă se poate
modifica cu ajutorul butoanelor + şi -. Apăsând butonul + sau – se
ajunge la numărul zilei curente (1-luni, 2-marţi ş.a.m.d.). Aceste

butoane se apasă de mai multe ori în vederea obţinerii valorii
dorite.Valoarea se modifică rapid dacă butonul este acţionat continuu
mai mult de 3 secunde. Mergeţi mai departe cu setarea apăsând

butonul DAY. Va pâlpâi ora, apoi minutele. Reglajul acestora se face

tot din butoanele + şi -. La sfârşit apăraţi SET pentru validarea datelor
sau nu apăraţi nimic, timp de 15 secunde.

3. PROGRAMAREA TERMOSTATULUI

Termostatul poate fi programat pe durata unei săptămâni. El va
funcţiona automat, respectând ciclic programul stabilit. De exemplu,
dacă doriţi de la ora 7 şi 10 minute, 20,5°C pe timpul zilei, şi de la ora
22 şi 40 minute, 18°C noaptea, înseamnă că aveţi două perioade de
timp la 24 ore. Programul zilei constă în acest caz din cele 2 perioade.
Programarea înseamnă să introduceţi în termostat aceste date, adică

introducerea orei de începerea perioadei şi temperatura dorită.
Programul unei zile este compus din max. 6 perioade (P1, P2, P3, P4,

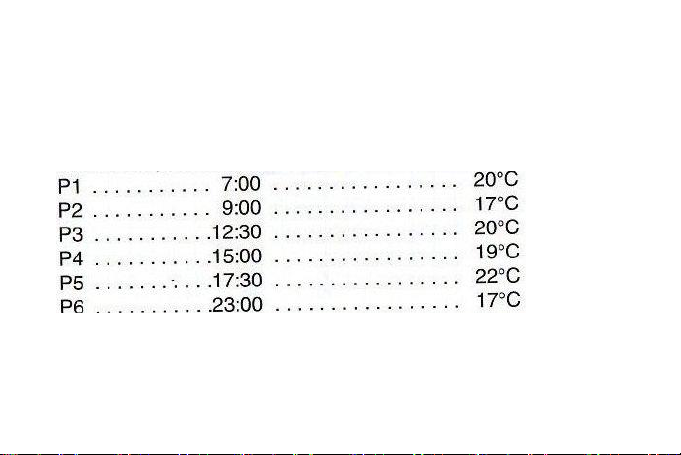

P5 şi P6), cu 6 valori diferite de temperatură. Termostatul vine din
fabrică cu un program prestabilit, acelaşi pentru fiecare zi a
săptămânii, care arată astfel:

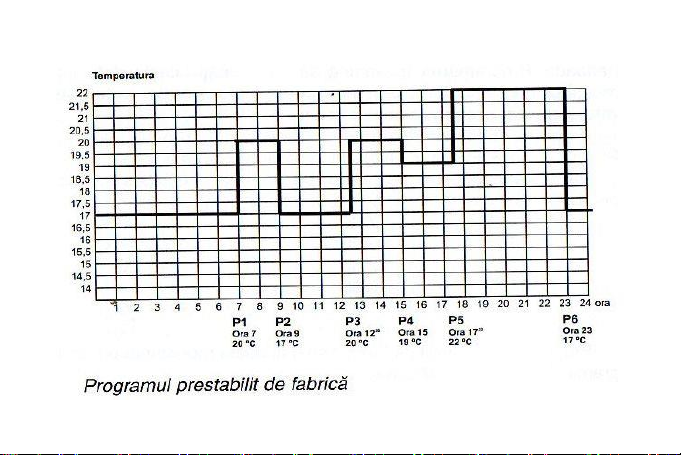

Programul mai este reprezentat şi prin diagrama de pe pagina
următoare:

Puteţi modifica oricând acest program, după preferinţele dvs. Puteţi
alege 6 temperaturi diferite pe o singură zi, iar zilele pot diferi ca
programe unele de altele. Temperaturile se pot repeta şi zilnic. Dacă
doriţi repetarea unui program pe mai multe zile, este suficient crearea
sa pentru una din zile, şi pe care îl vom numi program model şi
pentru repetiţia sa pe alte zile vom utiliza butonul COPY, conform
indicaţiilor de la paragraful 3.2.

3.1. Programarea detaliată

Apăsaţi butonul SET pentru revenirea la starea iniţială. Începeţi
programarea ţinând apăsat butonul SET în acelaşi timp cu butonul
PROG. În partea superioadă a ecranului apar cu intermitenţă zilele
săptâmânii (1,2,4,5,6,7).

Din butoanele + şi – selectaţi toate zilele săptămânii sau doar pe una
din ele, după cum pâlpâie indicativul.
a. apăsaţi butonul PROG pentru confirmare. Apare P1, ora, minutele
şi temperatura. Ora pâlpâie. Cu butoanele + şi – setaţi ora la care doriţi
să înceapă perioada P1. Reglajul se face din 10 în 10 minute.
b. Apăsaţi butonul PROG. Temperatura corespunzătoare perioadei P1
începe să pâlpâie. Cu butoanele + şi – setaţi temperatura dorită.
Temperatura poate fi reglată cu paşi din 0,5 în 0,5°C.
Apăsaţi butonul PROG pentru confirmare şi trecere la perioada
următoare (P2).
Se repetă paşii pentru setarea celorlalte perioade. După introducerea
temperaturii şi la P6, apăsând PROG repetat se pot vizualiza setările

efectuate.

Prin apăsarea butonului SET se validează programarea.

3.2. Copierea programelor de pe o zi pe alta

Apăsaţi butonul SET pentru revenirea în starea iniţială. Activaţi
regimul de copiere apăsând mai mult de 5 secunde botunul COPY. Pe
afişaj apare semnul COPY, iar ziua de luni (1), va pâlpâi. Cu ajutoul
butoanelor + şi – selectaţi ziua al cărei program doriţi să-l copiaţi în
memoria temporară, (de ex. 2) – îl vom numi program model.
Apăsaţi butonul COPY pentru a transfera programul selectat,
pâlpâirea zilei se opreşte, semnul COPY rămâne vizibil.
Din butoanele + şi – selectaţi ziua unde doriţi să copiaţi programul (de

ex. 3).

Prim apăsarea butonului COPY se realizează copierea programului.
Dacă doriţi copierea programului şi pe o altă zi, selectaţi ziua
respectivă din butoanele + sau -, după care apăsaţi din nou butonul

COPY.

Apăsaţi butoul SET pentru a ieşi din copiere. Acest lucru se realizează
şi automat dacă timp de 15 secunde nu atingeţi niciun buton.

Pentru a reproduce programul altei zile (alt program model), este

necesar să ieşiţi şi apoi să reveniţi în regimul de copiere.

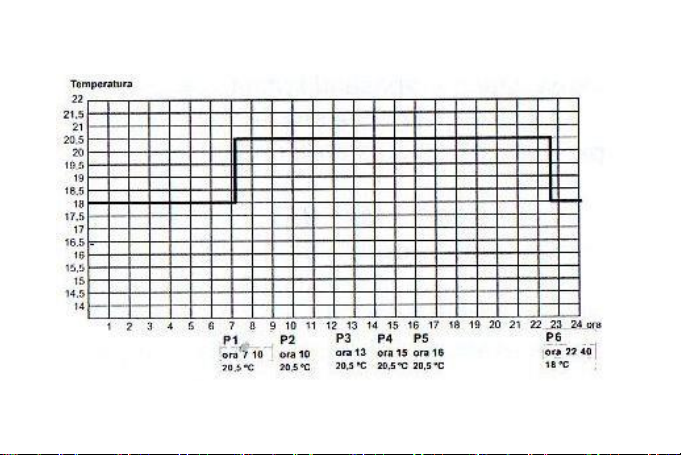

Cum se procedează dacă nu se doreşte 6 perioade într-o zi? Dacă
doriţi, de exemplu, numai 2 perioade într-o zi (reprezentate în
diagrama alăturată, de la 7 şi 10 minute 20,5°C pe timpul zilei şi de la
ora 22 şi 40 minute 18°C noaptea, cum veţi şterge celelalte 4

perioade?

Simplu! Veţi folosi numai perioada P1 şi perioada P6.
Programaţi pentru P1 20,5°C, de la 7 şi 10 minute, pentru P2 aceeaşi
temperatură. La fel şi pentru P3, P4 şi P5, iar pentru P6, de la ora

22:40, 18°C.

3.3 Verificarea programului

Apăsaţi butonul PROG şi va pare P1, cu ora de începere a perioadei şi
temperatura aferentă. Nu pâlpâie nimic. Apăsând din nou PROG,
apare P2. În acest mod verificaţi toate cele 6 perioade. Din butoanele
+ sau – se ptrece la verificare altei zile.
Programele pot fi şterse dacă se apasă butonul RESET. În acest caz,
termostatul revine la setările iniţiale, adică cele de fabrică.

4. REGIMUL MANUAL: modificare temporară a temperaturii

Există 4 moduri de schimbare a temperaturii programate:

4.1. Modificarea temperaturii până al următoarea perioadă

De exemplu, aţi sosit mai devreme acasă şi doriţi o temperatură
superioară. Apăsând butonul + veţi modifica în ordine crescătoare
temperatura până ajungeţi la cea dorită de dvs. pe ecran va apărea

simbolul . Termostatul va închide circuitul, comandând cazanului
pornirea. Acest lucru va fi semnalizat vizual pe ecranul termostatului

cu simbolul . Acest regim manual va fi activ până la următoarea

perioadă de timp programată. Afişajul va arăta atât ora cutentă, cât şi
intervalul până la următoarea perioadă de timp. La scurgerea acestui

timp de pe ecran va dispărea semnul , iar termostatul va intra în
regimul de lucru programat. Dacă v-aţi răzgândit şi doriţi programul
iniţial, apăsaţi SET.

4.2. Modoficarea temperaturii pentru 1...9 ore
(Party program)

Apăsaţi butonul + sau – pentru a obţine în regim manual temperatura
dorită. Apăsaţi butonul DAY, apare simbolul şi cifra 1, care

indică numărul de ore cât va dura programul. Apăsaţi DAY de mai

multe ori pentru a scrie numărul de ore dorite. După scurgerea acestui
timp de pe ecran va dispărea simbolul , iar termostatul îşi va

continua programele setate.

Dacă doriţi să reveniţi la programul de lucru automat, înainte de
scurgerea perioadei manuale, apăsaţi butonul SET.

4.3. Modificarea temperaturii pentru 1...99 zile
(Regim concediu)

De exemplu doriţi să plecaţi în concediu iarna, să zicem 10 zile şi
doriţi nu 20°C, în casă, ci 12,5°C, apăsaţi butonul HOLD şi ţineţi-l

apăsat mai mult de 2 secunde, până apare . În locul orei va apărea
d:01, care reprezintă numărul de zile. 01 pâlpâie. Apăsând butonul +
veţi obţine numărul de zile dorit. Afişajul va arăta alternativ ora
exactă, respectiv câte zile va dura programul ajustat de dvs. La

scurgerea respectivului interval, de pe ecran va dispărea simbolul ,
iar termostatul va reveni la setările anterioare.
Anularea regimului concediu se face apăsând butonul SET,
termostatul revenind imediat la programarea iniţială.

4.4. Modificarea temperaturii până la următoarea intervenţie
(Regimul „Bunica”)

Se apasă butonul. Lângă valoarea temperaturii astfel setate, apare pe
ecran simbolul . Manevraţi butoanele + sau – pentru obţinerea

valorii de temperatură dorită. Termostatul va lucra la această
temperatură până la o nouă intervenţie. Dacă doriţi schimbarea
temperaturii şi menţinerea regimului, manevraţi butoanele + sau –.
Ieşirea din acest program este similară cazurilor precedente: se apasă
butonul SET şi termostatul revine imediat la modul de lucru automat.

5. ILUMINAREA AFIŞAJULUI

Se apasă butonul LIGHT. Afişajul va fi iluminat timp de 10 secunde.
Dacă acţionaţi vreun buton, iluminatul se va stinge după 10 secunde
după ce aţi eliberat repsectivul buton. Un iluminat mai lung duce la
creşterea consumului electric al termostatului, implicit la uzura rapidă

a bateriilor.

6. SCHIMBAREA BATERIILOR

Durata de viaţă a bateriilor trebuie să fie de un an, în cazul când
folosiţi baterii de marcă şi obligatoriu alcaline. Bateriile se vor

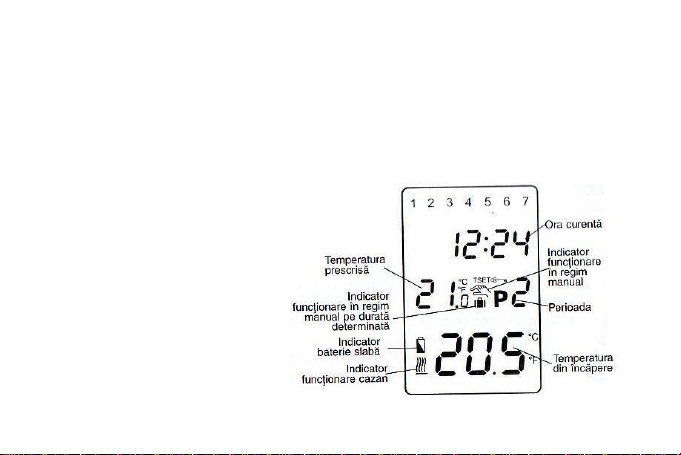

schimba atunci când pe ecran va apărea simbolul . Se deschide
capacul termostatului, aşa cum este descris la punctul 2 şi se

înlocuiesc bateriile uzate cu cele noi, repectând polaritatea.

Schimbarea bateriilor trebuie urmată de setarea zilei, orei şi minutului.

Dacă acţionaţi butonul RESET, termostatul va pierde toate datele,
inclusiv programele setate şi se va întoarce la cel de fabrică.

7. REALIZAREA CONEXIUNILOR

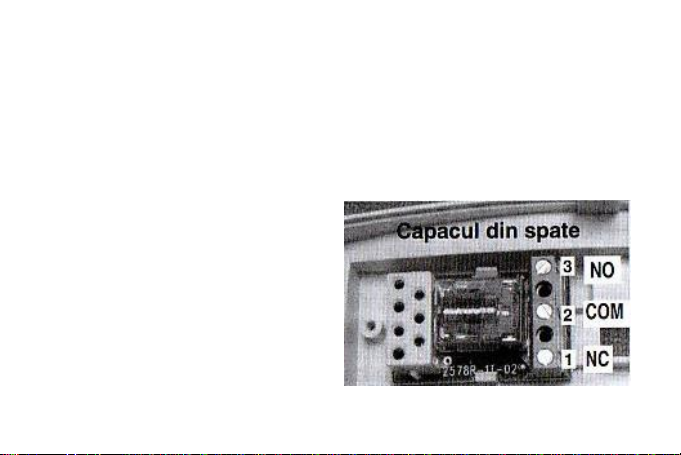

Termostatul este prevăzut cu un releu având 3 contacţi, fără potenţial
electric pe ei (1- NC, 2-COM, 3-NO). NO şi COM se conectează
dacă termostatul comandă un
cazan de încălzire, iar pentru un
aparat de climatizare, legăturile
sunt NC şi COM.

Atenţie! Respectaţi condiţiile
impuse de producătorul

aparatului de încălzire sau
climatizare!

Cu scopul economisirii bateriilor, releul este de tip bistabil, consumă
curent numai când comută de la o stare la alta. Tensiunea de la bornele
NO, COM şi NC depinde de la cazan la cazan. Dimensionaţi cablul în
funcţie de distanţa până la cazan, dar şi în funcţie de tensiunea de
comandă.

Programarea pe scurt

Setarea zilei, orei şi minutului, cu butoanele DAY, + şi –
Programarea. Apăsaţi şi ţineţi apăsat SET concomitent cu PROG.
Fixaţi parametrii cu + şi –. La final apăsaţi SET. Verificare
programelor se face apăsând PROG, iar copierea programelor cu
COPY. Regimul manual se realizează din butoanele + sau –.
Manual 1: apăsaţi + sau –. Va ţine până la următoarea perioadă.
Manual 2: apăsaţi + sau – şi DAY. Ţine de la 1 la 9 ore.
Manual 3: apăsaţi + sau – şi 2 sec. HOLD. Ţine de la 1 la 99 zile.
Manual 4: apăsaţi + sau – şi HOLD scurt. Ţine până la o nouă
intervenţie.
