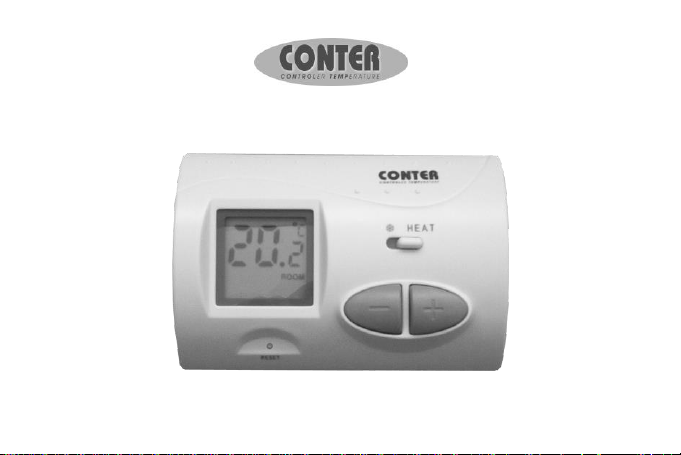

TERMOSTAT ELECTRONIC DIGITAL CT3S

Termostatul CT3S este conceput special pentru comanda unei centrale

murale de apartament si/sau aer condiţionat, fiind compatibil cu
majoritatea centralelor comercializate pe piaţă la ora actuală, cu
comandă pe 24Vcc, sau pe 220Vca.

Termostatul va comanda de fiecare dată temperatura dorită de dvs.
către centrală sau aparatul de aer condiţionat şi va menţine

temperatura ambiantă până când veţi dori să o modificaţi.

Având precizie ridicată, vă va asigura confortul de care aveţi nevoie,
în locuinţă sau birou, dar şi economie la facturile de energie.

1. UNDE MONTĂM TERMOSTATUL

Acest produs se montează numai pe perete, într-un loc vizibil şi uşor
accesibil în vederea modificării valorilor şi a observaţiei directe. Nu
va sta lângă aragaz sau alte surse de căldură, surse de frig, televizor,
veioze, horn, ferestre, deoarece temperatura ambiantă va sta la baza
deciziilor de control ulterioare. Înălţimea optimă este de 1,5m de la
podea, într-o zonă cu circulaţie naturală a aerului, deci nu în curent de
aer. Termostatul se montează numai la interior.
Pentru utilizare termostatul foloseşte două baterii (obligatoriu
alcaline) de tip AA (R6 după vechiul standard). Pentru montarea

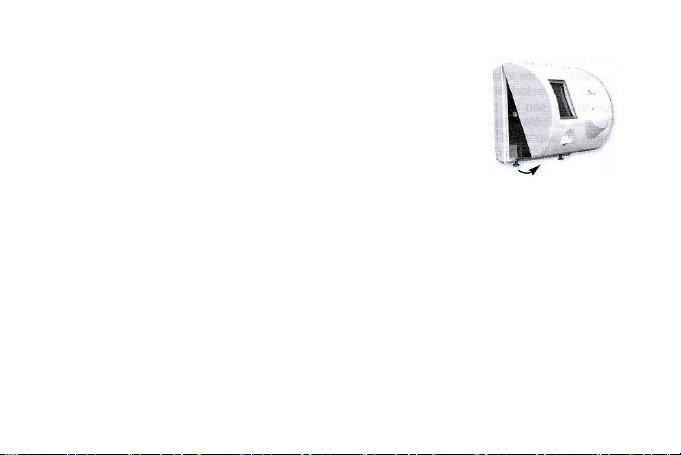

aceasta, îndepărtaţi capacul, aşa cum se vede în figura din pagina
alăturată. Fixaţi pe perete capacul cu cele 2 seturi de diblu-surub.
Îndepărtaţi apărătoarea de la contactele releului şi efectuaţi legătura
electrică aşa cum este descris la punctul 6.

2. PUNEREA ÎN FUNCŢIUNE

După ce aţi îndepărtat capacul se vede clar suportul
de baterii şi cablajul cu piesele electronice pe care
nu trebuie să le atingeţi. Introduceţi bateriile în
locaşul lor, conform indicaţiei de polaritate. Pe
afisaj va apărea în scurt timp temperatura
ambiantă. Dacă nu apare nimic, trebuie să apăraţi butonul de Reset cu
un obiect nu foarte ascuţit din material plastic sau lemn. Dacă
tensiunea de la baterii este scăzută, indicând faptul că acestea sunt
epuizate ori de proastă calitate, pe ecran apare indicaţia bA.
După ce aţi introdus corect bateriile şi v-aţi asigurat că pe ecran apare
temperatura din cameră, montaţi la loc termostatul, sus în jos, de la
balamalele din plastic, către suşuburile de dedesupt. Strângeţi (nu
foarte tare), cu ajutorul unei şurubelniţe, cele două şuruburi.

Stabiliţi temperatura pe care o doriţi în cameră. Operaţia se numeşte

setare şi se efectuează după cum urmează: Se apasă unul dintre
butoanele + sau -. Pe afişaj apar cu intermitenţă cuvântul SET şi

temperatura setată de fabrică sau ultima temperatură fixată de dvs. Din
butoanele + sau – se fixează temperatura dorită, care va pâlpâi în
continuare timp de 15 secunde de la ultima comandă. Fixarea

temperaturii se face din 0,5 °C în 0,5 °C, în intervalul 10-30 °C.
Valoarea temperaturii setate de fabricant este de 20 °C.

Termostatul compară temperatura ambiantă cu cea setată de dvs. şi va
comanda releul, implicit centrala (sau aerul condiţionat). Când

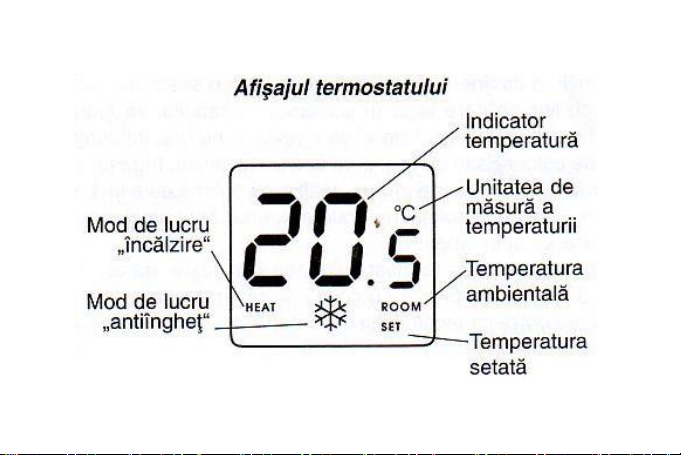

contactele de la releu sunt închise, pe ecran apare HEAT (încălzire),
adică legăturile 1 (NO) şi 2 (COM) sunt validate. În această stare,

contactele 2 (COM) şi 3 (NC), sunt deschise.

3. REGLAJE

Aveţi posibilitatea de a modifica sensibilitatea termostatului, unitatea
de măsură a temeperaturilor, precum şi modul de afişare al acestora.

SENSIBILITATEA DE TERMOSTATARE

Este de ±0,2°C sau ±0,3°C, reglabilă după cum doriţi. Din fabrică
termostatul vine cu ±0,2°C, dar o puteţi schimb cu ±0,3°C schimbând

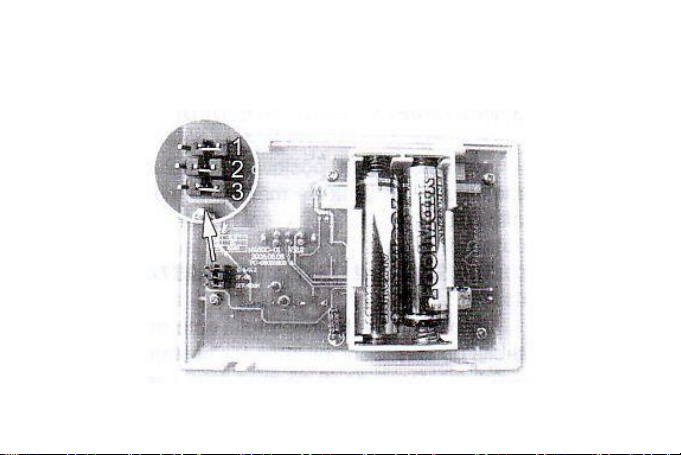

jumperul 1 de pe cablaj de pe contactul dreapta mijloc pe stânga
mijloc, aşa cum se vede din desenul de pe pagina următoare.

Sensibilitatea de comutare reprezintă diferenţa dintre temperatura de
comutare şi temperatura fixată de dvs. De exemplu, dacă am fixat
termostatul pe 20 °C şi sensibilitatea la ±0,2°C, termostatul deschide
circuitul către centrală la 19,8 °C şi îl deschide la 20,2 °C. O

sensibilitate ridicată va atrage după sine o temperatură constantă în
cameră, cuplând şi decuplând mai des centrala.

Pentru verificarea sensibilităţii de comutare folosiţi un termometru de

precizie.

SELECTAREA UNITĂŢII DE MĂSURĂ

Termostatul este setat din fabrică să afişeze temperatura în °C. Dacă
doriţi afişarea în °F, mutaţi jumperul 2 de pe circuitul cu piese, de pe
poziţia dreapta mijloc, pe stânga mijloc, aşa cum este indicat pe
fotografia din pagina anterioară. Schimbarea afişării din °C în °F nu
modifică cu nimic sensibilitatea ori buna funcţionare a termostatului.

REGLAREA AFIŞAJULUI

Din fabrică termostatul este setat să afişeze temperatura din cameră

(ROOM), adică jumperul 3 de pe placa cu piese este pe poziţia
dreapta mijloc.

Dacă doriţi să ştiţi care este valoarea setată de dvs., apăsaţi unul din
butoanele + sau -. Temperatura setată apare cu intermitenţă timp de 15
secunde, iar pe ecran apare şi cuvântul SET. Dacă nu moficiaţi
valorea, sau după modificare şi scurgerea celor 15 secunde,
termostatul va afişa din nou temperatura din cameră.
Dacă jumperul 3 se mută pe poziţia stânga mijloc, pe ecran se vor
afişa alternativ, la interval de 4 secunde, atât temperatura ambiantă,
cât şi cea setată. În acest fel veţi avea posibilitatea să citiţi ambele
valori de temperatură.

REGIMUL ANTIÎNGHEŢ

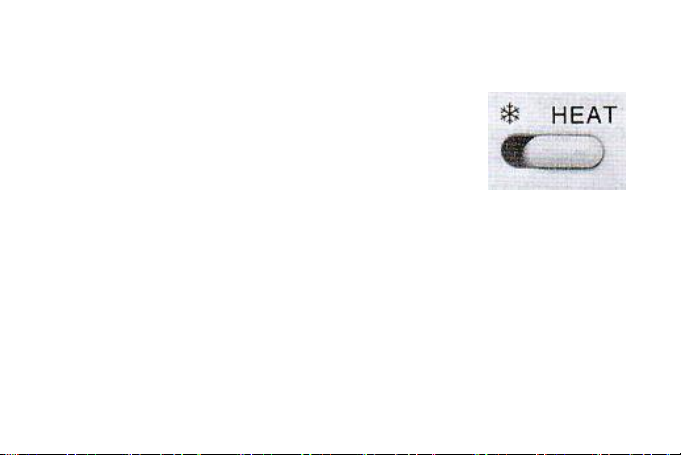

Comutatorul termostatului are două poziţii, aşa
cum se poate vedea şi din imaginea alăturată.

HEAT reprezintă regimul normal de lucru, iar
regimul antiîngheţ. În regimul antiîngheţ, temperatura este de 7 °C,
pentru a preveni îngheţul instalaţiei termice, implicit deteriorarea
tubulaturilor şi a componentelor centralei.

Starea închisă a releului este indicată pe afişaj cu simbolul , iar
reglajele descrise la punctul 3 rămân valabile.

Din dorinţa de a econimisi cât mai mult, releul ce închide sau deschide

circuitul este de tip bistsabil, consumă curent numai când se trece
dintr-o stare de comutaţie în alta. Pentru a se evita scurcircuitele ori
alte tipuri de accidente, contacţii releului sunt protejaţi cu o plăcuţă de
plastic.

Folosiţi un cablu electric de foarte bună calitate, pentru un contact
electric ferm. Cablul electric trebuie dimensionat în funcţie de
tensiunea din circuit. Sunt centrale termice care comută la 24V şi
altele la 220V. Nu folosiţi cabluri electrice înădite, ori cu izolaţia
deteriorată. De calitatea legăturii electrice depinde buna funcţionare a
centralei sau a aerului condiţionat.

Din acest punct de vedere, vă recomandăm să cereţi sprijinul unui
electrician sau a unui specialist în montajul centralelor termice sau a
aparatelor de aer condiţionat.

DATE TEHNICE

Element termosensibil: NTC 10KΩ ±1% la 25°C
Sensibilitatea de comutare: ±0,2°C sau ±0,3°C
Domeniul de reglaj al temperaturii: 10-30°C, din 0,5°C în 0,5°C

Domeniul de afişare a temperaturii: 5-35°C
Precizia de afişare a temperaturii: ±0,5°C
Temperatura admisă pentru depozitare: -10°C ... +60°C

Tensiunea de alimentare: 2 x 1,5 V, baterii alcaline tip AA (R6)
Tensiunea de cuplare: 24Vca sau 24Vcc ... 220Vca
Curentul maxim de cuplare: 8A rezistiv sau 2A inductiv

Durata de funcţionare a bateriilor: aprox. 1 an
Masa (fără baterii): 154g

Dimensiuni: 110 x 75 x 45 mm

Temperatura antiîngheţ: 7°C
