5.3 TÉCNICAS PARA COZINHAR EM MICRO-ONDAS

• Posição dos alimentos: Procure sempre arrumar os
alimentos em forma circular, deixando o centro vazio,
formando um anel na borda do prato. Alguns alimen­tos precisam ser mexidos, virados ou reajeitados nos
recipientes. Os de tamanho médio ou grande devem
ser virados de lado para acelerar o cozimento mais
uniforme ou mexidos das bordas para o centro e vice­versa, uma ou duas vezes.

• Cozimento lento: O uso de potências menores permite
uma melhor distribuição do calor nos alimentos e faz
com que os cremes mantenham sua cremosidade e que

Manutenção

6

ADVERTÊNCIA

Risco de Contaminação do Alimento

Não utilize material de limpeza tóxico ou com alto
teor químico.

Verifi que as instruções dadas pelos fabricantes dos
produtos de limpeza e higienização.

Não seguir estas instruções pode gerar uma intoxi­cação alimentar e risco à sua vida.

6.1 FAZENDO A LIMPEZA DO

MICRO-ONDAS

Para garantir a conservação de seu Micro-ondas Consul,
limpe-o sempre que necessário. Para isso, siga as instruções
abaixo:

1. Desconecte o plugue da tomada.

2. Internamente, use somente um pano úmido com sabão

ou detergente neutro. Nunca jogue água dentro do forno.

3. Para a limpeza do gabinete e porta, use um pano

umedecido com água e sabão neutro. Em seguida, use
um pano somente umedecido em água e para fi nalizar
seque utilizando um pano seco ou papel toalha. O
painel de controle deverá ser limpo apenas com um
pano seco ou papel toalha.

4. Limpe o prato giratório e nunca coloque-o sobre água

fria logo após o cozimento. Ele pode trincar e quebrar.

IMPORTANTE:

• Nunca utilize produtos abrasivos, sabão em pasta ou
removedores, evitando danos ao produto.

• Limpe imediatamente qualquer líquido ou alimento
derramado dentro do forno para evitar manchas.

• Limpe o interior do produto após o preparo de alimentos
que deixem resíduos de gorduras, molhos e pipocas,
para garantir um maior tempo de vida do produto e
evitar problemas de manchas ou amarelamento no
interior do forno de Micro-ondas.

• Para remover resíduos mais difíceis, aqueça uma
pequena jarra de água com algumas rodelas de limão
por 3 a 4 minutos na potência máxima. O vapor gerado
durante o aquecimento ajudará a amolecer a sujeira e
também a eliminar odores do interior do forno.

• Limpe imediatamente qualquer respingo no exterior
do produto para evitar manchas.

• Não utilize material de limpeza tóxico ou com alto teor
químico. Verifi que as instruções dadas pelos fabricantes
dos produtos de limpeza e higienização.

7 8 9 10

as carnes mais duras amoleçam.

• Uso de tampas: Os alimentos cozidos com tampa no
fogão (por exemplo, arroz) geralmente devem ser
cozidos com tampa também no Micro-ondas. Use a
tampa do recipiente ou improvise uma tampa com um
prato. Isso retém o vapor e apressa o cozimento.

• Uso de toalhas de papel: Pode-se usar toalha de papel
para absorver o vapor (por exemplo de pães, salga­dinhos e frango, quando se deseja que eles fi quem
sequinhos) ou para evitar respingos e absorver gorduras
(por exemplo, de bacon ou de linguiça).

Man

6.2 LIMPANDO SUA SANDUICHEIRA

Deve ser realizada a limpeza do equipamento após cada
uso, evitando assim acúmulos de sujeira e resíduos que
possam impactar na performance da sanduicheira.
Para a limpeza é recomendado a utilização de detergente
neutro aplicado com o lado macio, amarelo da esponja.

IMPORTANTE:

• Antes de limpar a sanduicheira, espere alguns minutos
para que ela esfrie.

• Não utlize produtos abrasivos ou pontiagudos no
momento da limpeza.

• Para melhor execução da limpeza você deve remover
os pratos da sanduicheira, podendo assim ter acesso ao
seu interior.

Removendo os pratos da sanduicheira:

Prato
inferior

Prato
superior

Puxe e solte
o prato

Sanduicheira aberta: para facilitar a limpeza

Parte
inferior

Parte
superior

Recolocando os pratos da sanduicheira:

4. Para recolocar os pratos, puxe a trava deslizante e encaixe

adequadamente o prato na base. Em seguida solte a trava.
Certifi que-se de que o prato esteja bem fi xado.

Encaixe diferenciado entre
prato e base na parte inferior da
sanduicheira.

1. Abra os 2 lados e
puxe a trava, re­movendo os pratos
da base. Assim você
terá acesso ao inte­rior da sanduichei­ra, facilitando a sua
limpeza.

2. Limpe internamen­to com detergen­te neutro e o lado
macio, amarelo da
esponja.

Para maior comodi-

dade, você também
poderá lavá-la na
lava-louça.

3. Após realizar a lim­peza seque adequa­damente todas as
partes.

IMPORTANTE:
Para termos melhores
resultados na preparação
de seus sanduiches, os
pratos superior e inferior
são diferentes. Observe
a indicação desta dife­rença na fi gura ao lado
e preste atenção para
sempre montá-los na
posição correta.

7.1 EMBALAGEM

A Consul procura em seus novos projetos, usar embalagens cujas as partes sejam de fácil separação, bem como de
materiais recicláveis. Portanto, as peças das embalagens (calços de isopor, sacos plásticos e caixa de papelão) devem
ter o seu descarte de maneira consciente, sendo eles destinados, preferencialmente a recicladores.

7.2 PRODUTO

Este produto foi construído com materiais que podem ser reciclados e/ou reutilizados. Então, ao se desfazer deste
produto, procure companhias especializadas em desmontá-lo corretamente.

7.3 DESCARTE

Ao descartar este produto, no fi nal de sua vida útil, solicitamos que seja observado a legislação local existente e vigente
em sua região, desta forma, fazendo o descarte da forma mais correta possível.

Antes de levar o seu produto até a Rede de Serviços Consul, faça uma verifi cação prévia, consultando a tabela a seguir:

Problema Verifi que
O forno não liga

O display está
aceso, mas
o forno não
funciona

Cozimento
incompleto

Estalos e faíscas

Ocorrências
especialmente
normais

Oscilação de
tensão

Dimensões Externas do Produto
(altura x largura x profundidade) em mm:

Dimensões do Produto Embalado
(altura x largura x profundidade) em mm:

Peso Líquido (kg) 11,5 11,5 11,5 11,5
Peso do Produto Embalado (kg) 13,5 13,5 13,5 13,5
Volume da Cavidade (l) 20 20 20 20
Tensão (V) 127 220 127 220
Frequência da Rede (Hz) 60 60 60 60
Frequência de Operação (MHz) 2450 2450 2450 2450
Oscilações Permissíveis de Tensão (V) 114-140 198-242 114-140 198-242
Chave Disjuntora Térmica (A) 20 10 20 10
Potência Útil – Micro-ondas (W) 700* 700* 700* 700*
Consumo no Modo Micro-ondas (W) 1200 1200 1200 1200

*Potência do produto medida de acordo com a norma IEC - 60705.

Questões Ambientais

7

Soluções para a maioria dos problemas

8

• Se o fusível ou o disjuntor do quadro de entrada de energia está queimado ou desarmado.

• Se a tomada está com defeito.

• Se há falta de energia elétrica na sua residência.

• Se a porta está bem fechada.

• Se o tempo de cozimento foi programado.

• Se a tecla INICIAR +30 seg. foi acionada.

• Se o suporte e o prato giratório estão no lugar.

• Se não está com a trava de segurança da porta acionada.

• Se foi selecionada a potência adequada.

• Se foi programado o tempo de cozimento sufi ciente.

• Se o alimento foi colocado na posição correta.

• Se o alimento foi acondicionado no utensílio correto.

• Se a tensão da rede elétrica não é inferior à necessária.

• Se os alimentos estão mal distribuídos pelo interior do forno.

• Se as saídas de ar estão obstruídas.

• Se o utensílio utilizado é metálico ou tem frisos ou detalhes em metal e está muito próximo às
paredes do forno (distância mínima de 5 mm).

• Se o papel alumínio utilizado para cobrir os alimentos está encostando na parede do forno
(distância mínima de 5 mm).

• Se a embalagem utilizada contém clips ou grampos de metal.

• Se o alimento está embalado em papel reciclado.

• Se foi usada esponja de aço na limpeza interna do forno.

• Condensação de vapor na porta e no interior do forno, em regiões de clima frio e/ou úmido.

• Vapores saindo pelas laterais da porta ou pelas aberturas de ventilação (saídas de ar).

• Ruídos descontínuos quando o aparelho está funcionando em potência que não seja a máxima (700 W).

• Prato giratório alternando o sentido do giro.

• Aquecimento da parte externa do gabinete, principalmente a superior, durante e após o uso.

• Estalos durante o cozimento.

• A oscilação de tensão da rede, ocorrida principalmente nos horários de pico, bem como a
quantidade e qualidade dos alimentos, podem afetar o resultado obtido quando da utilização das
funções pré-programadas. Portanto, caso não sejam obtidos resultados satisfatórios com o uso
da função pré-programada de seu forno, recomendamos seja utilizada a programação manual do
tempo e potência, seguindo as orientações dos fabricantes dos alimentos.

Dados técnicos

9

Q

D

CME20AYANA CME20AYBNA CME20AZANA CME20AZBNA

264x455x353 264x455x353 264x455x353 264x455x353

335x510x410 335x510x410 335x510x410 335x510x410

Ambientai

maioria

Garantia

10

O seu micro-ondas Consul é garantido
contra defeitos de fabricação, pelo prazo
de 12 meses, contado a partir da data da
emissão da Nota Fiscal ou da entrega do
produto, ao primeiro adquirente, sendo:

• Os 03 (três) primeiros meses - garantia
legal;

• Os 09 (nove) últimos meses, - garantia
especial, concedida pela Whirlpool S.A.;

O acessório de seu micro-ondas Consul
Mais, qual seja, a sanduicheira, é garantido
contra defeitos de fabricação, pelo prazo de
03 meses (garantia legal), contado a partir
da data da emissão da Nota Fiscal ou da
entrega do produto, ao primeiro adquirente.
A garantia compreende a substituição de
peças e mão-de-obra no reparo de defeitos
devidamente constatados, pelo fabricante
ou pela Rede de Serviços Consul, como
sendo de fabricação;
Durante o período de vigência da garantia,
o produto terá assistência técnica da Rede
de Serviços Consul.
Apenas a Rede de Serviços Consul, a
Whirlpool S.A., ou à quem ela indicar,
serão responsáveis pela constatação de
defeitos e execução de reparos dentro do
prazo de garantia. Neste caso, se defeitos
constatados durante o prazo de garantia
forem de fabricação, o fabricante se obriga
a trocar as peças e/ou assistir gratuitamente
o seu produto a partir da data da chamada.
Para eventuais consertos, o consumidor de­verá levar seu produto até uma assistência
técnica autorizada.

As garantias legal e/ou especial fi cam
automaticamente invalidadas se:

• O uso do produto não for exclusivamente
doméstico;

• Não forem observadas as orientações e
recomendações do Manual do Consumi­dor quanto a utilização do produto;

• Na instalação do produto não forem
observadas as especifi cações e reco­mendações do Manual do Consumidor
quanto às condições para instalação
do produto, tais como, nivelamento do
produto, adequação do local para insta­lação, tensão elétrica compatível com o
produto, etc.;

• Na instalação, as condições elétricas e/
ou hidráulicas e/ou de gás não forem
compatíveis com a ideal recomendada
no Manual do Consumidor do produto;

• Tenha ocorrido mau uso, má conserva­ção, uso inadequado ou se o produto
tiver sofrido alterações ou modifi cações
estéticas e/ou funcionais, bem como,
tiver sido realizado conserto por pessoas
ou entidades não credenciadas pela
Whirlpool S.A.;

• Houver sinais de violação do produto,
remoção e/ou adulteração do número de
série ou da etiqueta de identifi cação do
produto.

As garantias legal e/ou especial não
cobrem:

• O deslocamento do consumidor até a as­sistência técnica para eventuais consertos;

• Despesas com a instalação do produto
realizada pela Rede de Serviços Consul, ou
por pessoas ou entidades não credencia­das pela Whirlpool S.A., salvo os produtos
mencionados no Manual do Consumidor;

• Despesas decorrentes e consequentes
de instalação de peças e acessórios
que não pertençam ao produto, mesmo
aqueles comercializados pela Whirlpool
S.A., salvo os especifi cados para cada
modelo no Manual do Consumidor;

• Despesas com mão-de-obra, materiais,
peças e adaptações necessárias à prepa­ração do local para instalação do produto,
ou seja: rede elétrica, de gás ou hidráulica,
alvenaria, aterramento, esgoto, etc.;

• Falhas no funcionamento do produto
decorrentes da falta de fornecimento
ou problemas e/ou insuficiência no
fornecimento de energia elétrica, água
ou gás na residência, tais como: osci­lações de energia elétrica superiores ao
estabelecido no Manual do Consumidor,
pressão de água insufi ciente para o ideal
funcionamento do produto;

• Serviços e/ou despesas de manutenção
e/ou limpeza do produto;

• Falhas no funcionamento normal do
produto decorrentes da falta de limpeza
e excesso de resíduos, bem como de­correntes da ação de animais (insetos,

roedores ou animais domésticos), ou
ainda, decorrentes da existência de ob­jetos em seu interior, estranhos ao seu
funcionamento e fi nalidade de utilização;

• Transporte do produto até o local defi ni­tivo da instalação;

• Produtos ou peças que tenham sido da­nifi cados em consequência de remoção,
manuseio, quedas ou atos pelo próprio
consumidor ou por terceiros, bem como
efeitos decorrentes de fato da natureza, tais
como relâmpago, chuva inundação, etc.;

Importante: NÃO NOS RESPONSABILIZA-

MOS POR VÍCIO DE SERVIÇOS PRESTA­DOS POR TERCEIROS. Recomendamos
que no ato da entrega, confi ra seu produto
na presença do transportador. Verifi que a
qualidade da entrega, a quantidade, se o
produto está de acordo com a compra e
a descrição da Nota Fiscal que o acom­panha. Caso exista qualquer problema,
recuse o produto, registre o motivo no
verso da Nota Fiscal e entre em contato
com o responsável pelo serviço de entrega.

• Defeitos estéticos (produtos riscados ou
amassados) ou com falta de peças internas
ou externas de produtos vendidos no esta­do, saldo ou produtos de mostruário. Esses
produtos têm garantia de 12 meses apenas
para defeitos funcionais não discriminados
na nota fi scal de compra do produto.

• Problemas de oxidação/ferrugem causa­dos pelos seguintes fatores:

- Instalação em ambientes de alta con-

centração salina tais como regiões
litorâneas;

- Instalações em ambientes onde o pro-

duto esteja exposto a outros produtos
químicos ácidos ou alcalinos que
possam agredir a pintura do mesmo;

- Utilização de produtos químicos ina-

dequados para limpeza.

• Despesas por processos de inspeção e
diagnóstico, incluindo a taxa de visita
do técnico, que determinem que a falha
no produto foi causada por motivo não
coberto por esta garantia.

• Chamados relacionados a orientação de
uso de eletrodoméstico, cuja explicação
esteja presente no Manual do Consu­midor ou em Etiquetas Orientativas que
acompanham o produto, serão cobrados

dos consumidores.

A garantia especial não cobre:

• Deslocamentos para atendimentos de
produtos instalados fora do município
sede da Rede de Serviços Consul, o
qual poderá cobrar taxa de locomoção
do técnico, previamente aprovada pelo
consumidor, conforme tabela de quilo­metragem emitida pela Whirlpool S.A.
divulgada através do Serviço de Atendi­mento ao Consumidor (SAC);

• Todo e qualquer vício de fabricação
aparente e de fácil constatação;

• Peças sujeitas ao desgaste natural, des­cartáveis ou consumíveis, peças móveis
ou removíveis em uso normal, tais como,
acessórios, lâmpadas, fi ltros, botões de
comando, puxadores, produtos riscados
e amassados, bem como, a mão-de-obra
utilizada na aplicação das peças e as con­sequências advindas dessas ocorrências.

Considerações Gerais:

A Whirlpool S.A. não autoriza nenhuma
pessoa ou entidade a assumir em seu nome,
qualquer outra responsabilidade relativa à
garantia de seus produtos além das aqui
explicitadas.
A Whirlpool S.A. reserva-se o direito de alte­rar características gerais, técnicas e estéticas
de seus produtos, sem aviso prévio. Este
Termo de Garantia é válido para produtos
vendidos e instalados no território brasileiro.
Para a sua tranquilidade, preserve e mantenha
este Manual com o Termo de Garantia, e Nota
Fiscal de Compra do produto sempre à mão.
ATENÇÃO: para usufruir da garantia, pre­serve e mantenha em sua posse, a Nota
Fiscal de Compra do produto e o Termo de
Garantia. Esses documentos precisam ser
apresentados ao profissional autorizado
quando acionado o atendimento.

W10635095 - rev. A - 02/14

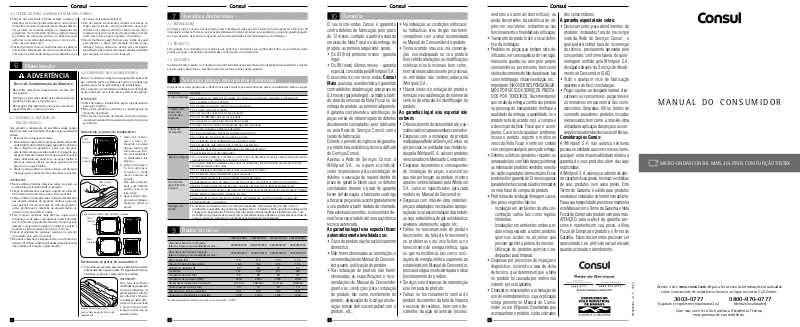

MANUAL DO CONSUMIDOR

MICRO-ONDAS CONSUL MAIS 20 LITROS COM FUNÇÃO TOSTEX

Acesse o site www.consul.com.br para ter acesso às informações atualizadas

sobre a nossa rede de assistência técnica ou ligue no nosso Call Center:

3003-0777

(capitais e regiões metropolitanas) ou

Com isso, você terá fácil acesso à Assistência Técnica

mais próxima de sua residência.

0800-970-0777

(demais localidades)

stalação

Operação

P

Segurança

esentação do

oduto

Apresentação do Produto

uções

portantes

1

Apr

Pr

1.1 CONHECENDO O PRODUTO 1.2 DIMENSÕES DO PRODUTO

Gabinete

Painel de
controle

Puxador de
abertura da
porta

Visor da porta

Saídas de ar

Vista frontal Vista lateral

264 mm

455 mm

353 mm

1.3 CONHECENDO O PAINEL DE CONTROLE

TECLA TOSTEX
Para preparo de sanduíches usando
a exclusiva sanduicheira Consul que
acompanha o seu produto, sem precisar
programar manualmente o tempo e
potência.

CONGELADOS
Estas teclas permitem o preparo de
alimentos congelados, como macarrão,
escondidinho, strogonoff e lasanha, sem
que seja necessário programar tempo e
potência manualmente.

DESCONGELAR
Para descongelar carne bovina e frango.

TECLA DE AJUSTE RÁPIDO
Para programar manualmente o tempo
e potência de seu micro-ondas, ou
para acrescentar ou diminuir o tempo
programado conforme as teclas (+)/(-),
+1min. e +5min

POTÊNCIA
Para programar o nível de potência de
cozimento desejado.

+5 min.

+1

min.

P

GULOSEIMAS
Permitem o preparo de pipoca e
brigadeiro, sem que seja necessário
programar o nível de potência e o tempo
de cozimento.

RELÓGIO
Para ajustar o horário do relógio do
forno e verifi car a hora durante o
processo de funcionamento do forno.

INICIAR +30 seg.
Para iniciar o funcionamento do forno
depois que a programação for inserida,
para voltar a programação que foi
interrompida ou para adicionar mais
30 segundos ao tempo restante de
cozimento.

CANCELAR/PAUSAR
Para interromper ou cancelar a
programação feita e o funcionamento
do forno.

1.4 CONHECENDO O ACESSÓRIO

O micro-ondas Consul Mais vem com a exclusiva sanduicheira de micro-ondas,
que te ajuda a preparar sanduíches saborosos e crocantes, em poucos minutos.

Descrição: Para utilizá-la, basta colocar o lanche sobre os pratos da sanduicheira,
fechá-la, colocá-la dentro do micro-ondas e apertar a tecla TOSTEX. Pode-se
acrescentar ou diminuir tempo no preparo utilizando-se as teclas (+), (-), +1min,
para deixar de acordo com a sua preferência.

Importante: Não é necessário preaquecer a sanducheira antes do preparo de seu lanche.

Limpeza: Sua sanduicheira é totalmente lavável, assim fi ca mais fácil remover os resíduos e manter seu equipamento
sempre limpo. Veja como limpá-la no item 6.2 deste manual.

Segurança

2

INFORMAÇÕES IMPORTANTES DE SEGURANÇA.
LEIA ATENTAMENTE E GUARDE PARA FUTURA REFERÊNCIA

A sua segurança e a de terceiros é muito importante.

Este manual e o seu produto têm muitas mensagens importantes de segurança.
Sempre leia e siga as mensagens de segurança.

Este é o símbolo de alerta de segurança.
Este símbolo alerta sobre situações que podem trazer riscos à sua vida, ferimentos a
você ou a terceiros.
Todas as mensagens de segurança virão após o símbolo de alerta de segurança e a palavra
“PERIGO” ou “ADVERTÊNCIA”.

Estas palavras signifi cam:

PERIGO

ADVERTÊNCIA

Todas as mensagens de segurança mencionam qual é o risco em potencial, como reduzir a chance de se ferir e
o que pode acontecer se as instruções não forem seguidas.

2 3 4 5 6

Existe risco de você perder a vida ou de ocorrerem
danos graves se as instruções não forem seguidas
imediatamente.

Existe risco de você perder a vida ou de ocorrerem
danos graves se as instruções não forem seguidas.

2.1 ITENS DE SEGURANÇA

• CUIDADO: Se a porta ou a vedação da porta estiverem
danifi cadas não opere o seu Micro-ondas até que ele
tenha sido reparado por pessoa treinada pela Consul.

• CUIDADO: É perigoso para qualquer pessoa não treinada
pela Consul, a tentativa de conserto do produto que exija
a remoção de qualquer cobertura que faça proteção
contra exposição à energia de Micro-ondas.

• CUIDADO: Líquidos ou alimentos não devem ser aquecidos
em recipientes totalmente fechados, pois podem explodir.

• Ligue o produto a um circuito provido de aterramento.

• Não remova o fi o terra.

• Não use adaptadores ou T’s.

Instalação

3

3.1 ONDE DEVO INSTALAR?

O Micro-ondas deve ser instalado:

• Em local bem ventilado;

• Em uma superfície plana e nivelada, que suporte o peso do
forno, dos utensílios utilizados e alimentos que serão prepa­rados no Micro-ondas;

• Fora do alcance dos raios solares ou fontes de irradiação
de calor (fogão, estufa, etc.) e de umidade. A temperatura
ambiente no local onde o forno estiver instalado não pode
ultrapassar 35 °C;

• Longe de aparelhos de TV ou rádio, que podem sofrer interfe­rência do Micro-ondas.

• Não instale o seu micro-ondas dentro de armários.

• Caso você queira embutir seu Micro-ondas, deixe um espaço
de no mínimo 20 cm para a ventilação na parte de cima e no
mínimo 10 cm nas laterais e no fundo.

• Deixe as saídas de ar desobstruídas, para aumentar o rendimento do produto e impedir o superaquecimento dos
componentes do Micro-ondas. Caso contrário, o superaquecimento pode fazer com que o forno desligue sozinho.
Certifi que-se de que os pés do forno estão no local correto e que o espaço por baixo do forno está vazio, de modo a
assegurar um fl uxo de ar adequado.

3.2 INSTALAÇÃO ELÉTRICA

Para instalar corretamente o forno Micro-ondas, verifi que
se a sua residência possui:

• Instalação elétrica adequada conforme as especifi cações
técnicas fornecidas no fi nal deste manual (Dados Téc­nicos - página 8). Se necessário, contrate um eletricista
profi ssional, qualifi cado e de sua confi ança, para adequar
a instalação elétrica de sua residência.

• Uma tomada exclusiva em perfeito estado e com a
tensão correspondente à do Micro-ondas para ligar
o produto;

• Disjuntores térmicos exclusi­vos para a tomada onde será
ligado o Micro-ondas;

• Circuito de alimentação elé­trica exclusivo, com queda de
tensão de, no máximo, 10%;

• Aterramento conforme a
norma da ABNT (Associa­ção Brasileira de Normas
Técnicas) NBR5410 - Seção
Aterramento;

• O aterramento do produto não
deve ser feito ligando o fi o
terra ao neutro da rede elétrica
ou a canos de água ou de gás.

• O forno deve ser ligado a um
circuito de 20 A (127 V) ou
10 A (220 V). A instalação
elétrica deve estar de acordo
com a norma ABNT (Asso­ciação Brasileira de Normas
Técnicas) NBR5410.

Para modelos 127 V, utilizar uma to­mada de 20 A. Para modelos 220 V,
utilizar uma tomada de 10 A.
As tomadas devem estar de acordo com a norma ABNT
(Associação Brasileira de Normas Técnicas) NBR 14136.

Ligação monofásica (127 V)

Terra

Neutro

20A

Fase

Ligação monofásica (220 V)

Terra

Neutro

Fase

Ligação bifásica (220 V)

Fases

10A

Terra

10A

• Não use extensões.

• Retire o plugue da tomada ou desligue o disjuntor antes
de realizar qualquer serviço de instalação, limpeza ou
manutenção.

• Não utilize material de limpeza tóxico ou com alto teor
químico.

• Verifi que as instruções dadas pelos fabricantes dos
produtos de limpeza e higienização.

• Cuidado Superfície Quente: Fique atento ao aviso

de “Superfície Quente”, presente na sanduicheira.
O acessório aquece durante o seu funcionamento. Por isso,
use sempre luvas térmicas para evitar queimaduras.

In

As medidas dos espaços recomendadas abaixo devem ser
respeitadas para segurança e efi ciência no funcionamento
do produto.

20

cm

10 cm

10 cm

ADVERTÊNCIA

Risco de Choque Elétrico

Ligue o produto a um circuito provido de
aterramento.

Não remova o fi o terra.
Não use adaptadores ou T’s.
Não use extensões.
Não seguir essas instruções pode trazer
risco de vida, incêndio ou choque elétrico.

3.3 INSTALAÇÃO DO MICRO-ONDAS

1. Retire as peças que vêm dentro do Micro-ondas.

2. Retire a fi ta adesiva que prende a guia do prato giratório.

IMPORTANTE:
O forno não deve ser ligado antes de retirar esta fi ta.

3. Limpe a cavidade interna do Micro-ondas com um pano
macio.

Não retire esta proteção
lateral pois a remoção
causará danos ao produto.

4. Posicione o forno Micro-ondas no local de instalação.

5. Monte o prato giratório da seguinte forma:

• Posicione o suporte do
prato giratório na parte
inferior da cavidade.

• Encaixe o suporte do
prato giratório e colo­que o prato sobre ele.

• Com a mão, verifique
se o prato está bem
instalado no produto.

10 cm

6. Conecte o plugue do Micro-ondas em uma tomada que
deve estar de acordo com a tensão do produto (127 V
ou 220 V).

7. Proceda o teste indicado a seguir “TESTANDO O MICRO-

-ONDAS”.

ADVERTÊNCIA

Risco de Choque Elétrico

Retire o plugue da tomada ou desligue o
disjuntor antes de realizar qualquer serviço
de instalação, limpeza ou manutenção.
Não seguir essas instruções pode trazer
risco de vida, incêndio ou choque elétrico.

3.4 TESTANDO O MICRO-ONDAS

Ao ligar o seu Micro-ondas pela primeira vez, ou em caso
de queda ou falta de energia elétrica, o display mostrará
apenas ”12:00”. Caso deseje que o display do seu Micro-

-ondas mostre as horas, programe o relógio conforme

Operação

4

4.1 ACERTANDO O RELÓGIO

1. Aperte a tecla RELÓGIO

2. Use as teclas (+)/(-) para ajustar a hora.

3. Aperte a tecla RELÓGIO para confi rmar.

4. Use as teclas (+)/(-) para ajustar os
minutos.

5. Aperte a tecla RELÓGIO para fi nalizar.

.

4.2 AUTO TRAVAMENTO DO PAINEL

Esta função é ativada sempre que o seu micro-ondas fi car inativo por mais de 60 segundos. Quando isso acontecer

aparecerá no painel.

o ícone
Para destravar o seu produto, abra e feche a porta.

4.3 PROGRAMANDO TEMPO E POTÊNCIA

1. Use as teclas (+) / (-), + 1 min ou +5 min para inserir o tempo de cozimento desejado (entre 00:05 e 59:59).

2. Se você desejar programar uma potência diferente de 100%, aperte a tecla POTÊNCIA
programar a potência desejada, conforme a tabela abaixo:

Nº de vezes que a

tecla POTÊNCIA deve

ser apertada

1 700 W 100%
2 630 W 90%
3 560 W 80%
4 490 W 70%
5 420 W 60%
6 350 W 50%
7 280 W 40%
8 210 W 30%
9 140 W 20%

10 70 W 10%

Potência Equivalente a

4.4 DICAS PARA COZINHAR NO MICRO-ONDAS

Para programar e obter melhores resultados, você precisa conhecer um pouco mais sobre os níveis de potência de
seu Micro-ondas.
Seu Micro-ondas possui 10 níveis de potência que deverão ser usados conforme a necessidade no preparo de alimentos.
Veja a tabela de potências abaixo:

Nível Uso Potência Equivalente a

1 Ferver líquidos e cozimentos em geral 700 W 100%
2 Preparar refogados e carnes 630 W 90%
3 Reaquecer pratos prontos 560 W 80%
4 Preparar aves inteiras, bolos e tortas 490 W 70%
5 Preparar sopas e massas em camadas 420 W 60%
6 Descongelar pratos prontos 350 W 50%
7 Cozinhar lentamente carnes duras 280 W 40%
8 Descongelar alimentos em geral 210 W 30%
9 Amolecer/amaciar alimentos 140 W 20%

10 Amolecer manteiga, queijos e sorvetes 70 W 10%

IMPORTANTE:
Siga este procedimento todas as vezes que você quiser ajustar o relógio.
Sempre que no painel aparecer ”12:00” signifi ca que o relógio não foi ajustado
ou que houve falta de energia elétrica.
Durante o cozimento de alimentos, caso desejar saber as horas, aperte a
tecla RELÓGIO que o display mostrará a hora por 3 segundos e após isto, o
produto voltará a mostrar o tempo restante de cozimento, mas se o relógio
não estiver ajustado, o display irá mostrar a partir de ”12:00”.

procedimento do item 4.1. Siga os passos abaixo para
testar seu produto:

1. Abra a porta do forno.

2. Encha um copo com água limpa e fria e coloque-o
sobre o prato giratório. Feche a porta do forno.

3. Aperte a tecla INICIAR +30 seg. A luz do forno irá se
acender e o Micro-ondas começará a funcionar na
potência 700 W. O display marcará 30 segundos em
contagem regressiva.

4. Para testar o sistema de segurança do seu Micro-

-ondas, abra a porta do forno durante o funciona­mento. O Micro-ondas para de funcionar. Sempre
que você quiser interromper temporariamente o
funcionamento, sem cancelar a programação, abra
a porta do forno.

5. Para retornar ao funcionamento normal, feche a porta
do forno e aperte a tecla INICIAR +30 seg. O Micro-

-ondas voltará a funcionar a partir do ponto em que
parou.

6. Para desligar o Micro-ondas aperte a tecla CANCE­LAR/PAUSAR. A luz do forno se apagará e a progra­mação será apagada.

repetidamente para

3. Aperte a tecla INICIAR +30 seg. Ao fi nal do cozimento,
um bip soará indicando o término da programação.

Depois que o processo de cozimento foi iniciado o tempo
programado pode ser facilmente aumentado em 30 se­gundos através da tecla INICIAR +30 seg.

IMPORTANTE:

• Se nenhuma potência for selecionada, o forno começa

a funcionar na potência 700 W.

• Mesmo no caso do produto ainda estar funcionando, ao

abrir a porta do forno o funcionamento é interrompido
imediatamente. Se quiser que o forno continue a funcio­nar, basta fechar a porta e apertar a tecla INICIAR +30
seg. novamente. Senão, basta apertar a tecla CANCELAR/
PAUSAR e a programação é apagada.

4.5 FUNÇÃO TOSTEX

A tecla TOSTEX permite que você prepare de
forma rápida um sanduíche utilizando a san­duicheira de micro-ondas.

Usando sua sanduicheira

Sua sanduicheira é de uso exclusivo para o seu micro-ondas
Consul Mais 20L. Para utilizar sua sanduicheira e preparar
deliciosos lanches, siga os seguintes passos:

1. Abra sua sanduicheira soltando as travas laterais.

2. Coloque o sanduíche sobre o prato da sanduicheira e
a feche novamente. Certifi que-se que as partes estão
bem travadas.

Importante: O volume do sanduíche pode difi cultar

ou até mesmo impedir o fechamento da sanduicheira.
Recomenda-se então manter um volume adequado
do lanche, de tal forma que o travamento das partes
seja possível.

3. Coloque a sanduicheira dentro do seu micro-ondas
Consul.

4. Aperte a tecla TOSTEX.

5. Aperte INICIAR +30 seg. para iniciar.

Em caso de preparos sequenciais ou se preferir lanches mais
ou menos dourados, é possível ajustar o tempo de acordo
com o seu desejo através das teclas (+) / (-) e +1 min.

Para preparos sequenciais
sugerimos os seguintes
tempos:

*Tempo pré-defi nido para a
tecla TOSTEX.

Ajuste a sua tecla TOSTEX de acordo com a sua preferência.
Após o sinal sonoro de fi m de preparo, com o auxílio de
uma luva, retire a sanduicheira do micro-ondas.

Importante: Não utilize utensílios metálicos ou pon­tiagudos para remover o excesso de queijo ou resíduos
pois podem danifi car sua sanduicheira.

Sanduíche Minutos

1º 4:00*
2º 3:00
3º 2:30
4º 2:00

4.6 RECEITAS CONGELADAS

4.6.1 Tecla MACARRÃO

Sugestão de preparo para macarrão congelado

(porção de 350 g). Para obter melhores resultados,
antes do preparo faça pequenos furos em todo o plástico
que cobre a bandeja do macarrão, ou no caso de essa ser de
papel, descole uma de suas laterais. Leve ao micro-ondas e:

1. Aperte a tecla MACARRÃO.

2. Aperte INICIAR +30 seg. para ligar.

Ao fi nal do aquecimento, retire a bandeja do micro-ondas
com o auxílio de luvas, retire todo o plástico ou papel
que o cobre, tomando cuidado para não se queimar com
o vapor, e sirva.

4.6.2 Tecla ESCONDIDINHO

Sugestão de preparo para escondidinho congelado

(porção de 500 g). Para obter melhores resultados,
antes do preparo faça pequenos furos em todo o plástico que
cobre a bandeja do escondidinho, ou no caso de essa ser de
papel, descole uma de suas laterais. Leve ao micro-ondas e:

1. Aperte a tecla ESCONDIDINHO.

2. Aperte INICIAR +30 seg. para ligar.

Ao fi nal do aquecimento, retire a bandeja do micro-ondas
com o auxílio de luvas, retire todo o plástico ou papel
que o cobre, tomando cuidado para não se queimar com
o vapor, e sirva.

4.6.3 Tecla STROGONOFF

Sugestão de preparo para strogonoff congelado

(porção de 600g). Para obter melhores resultados,
antes do preparo faça pequenos furos em todo o plástico
que cobre a bandeja do escondidinho, ou no caso de
essa ser de papel, descole uma de suas laterais. Leve ao
micro-ondas e:

1. Aperte a tecla STROGONOFF.

2. Aperte INICIAR +30 seg. para ligar.

Ao fi nal do aquecimento, retire a bandeja do micro-ondas
com o auxílio de luvas, retire todo o plástico ou papel

que o cobre, tomando cuidado para não se queimar com
o vapor, e sirva.

4.6.4 Tecla LASANHA

Sugestão de preparo para lasanha congelada (por-

ção de 650 g). Para obter melhores resultados, antes
do preparo faça pequenos furos em todo o plástico que
cobre a bandeja do escondidinho, ou no caso de essa ser de
papel, descole uma de suas laterais. Leve ao micro-ondas e:

1. Aperte a tecla LASANHA.

2. Aperte INICIAR +30 seg. para ligar.

Ao fi nal do aquecimento, retire a bandeja do micro-ondas
com o auxílio de luvas, retire todo o plástico ou papel
que o cobre, tomando cuidado para não se queimar com
o vapor, e sirva.

4.7 GULOSEIMAS

4.7.1 Tecla PIPOCA

Sugestão de preparo para pipoca

de micro-ondas.

Ingredientes:

- 1 pacote de pipoca de micro-ondas (100 g)

Modo de preparo:
Coloque o pacote de pipoca no micro-ondas, conforme
instruções da embalagem e:

1. Aperte a tecla PIPOCA.

2. Aperte INICIAR +30 seg. para ligar.

Ao fi nal do aquecimento, retire o pacote do micro-ondas,
tendo cuidado para não se queimar com o vapor prove­niente do interior do mesmo e sirva.

OBSERVAÇÕES:
O tempo de cozimento do pacote de pipoca é apenas
uma referência. O tempo ideal pode variar de acordo
com o peso do pacote, tipo e qualidade do milho, marca
e validade do produto, entre outros. Para garantir melhor
resultado, após iniciar o funcionamento do micro-ondas,
ouça o barulho do estouro dos milhos. Quando o inter­valo entre um estouro e outro for de aproximadamente
2 ou 3 segundos, recomendamos que você aperte a tecla
CANCELAR/PAUSAR para desligar o micro-ondas, caso ele
já não o tenha feito sozinho.

4.7.2 Tecla BRIGADEIRO

Sugestão de receita para

brigadeiro de colher

Ingredientes:
1 lata de leite condensado
3 colheres de sopa de chocolate em pó
1 colher de sopa de manteiga ou margarina

Modo de preparo:
Em um vasilhame apropriado para uso em micro-ondas e
com bordas altas, coloque todos os ingredientes e mexa,
até obter uma mistura homogênea. Leve ao micro-ondas e:

1. Aperte a tecla BRIGADEIRO.

2. Aperte INICIAR +30 seg. para ligar.

Ao fi nal do aquecimento, retire o vasilhame do micro-

-ondas com o auxílio de luvas e espere que o brigadeiro
esfrie antes de servir.

OBSERVAÇÕES:
Para melhores resultados, peneire o chocolate antes de
adicionar à mistura, para evitar a formação de grumos.

4.8 DESCONGELAR

O menu DESCONGELAR permite que você

frango em diferentes porções entre 250 g e 2000 g.

1. Aperte a tecla CARNE

2. Aperte a tecla (+) ou (–) para selecionar a porção que

deseja descongelar.

3. Aperte INICIAR +30 seg. para ligar.

Ao fi nal do aquecimento, retire a bandeja do micro-ondas
com o auxílio de luvas, retire todo o plástico ou papel
que o cobre, tomando cuidado para não se queimar com
o vapor, e sirva.

descongele de forma rápida sua carne ou

ou FRANGO .

4.9 COMO FAZER O DESCONGELAMENTO
MANUALMENTE

Siga as instruções do tópico 4.3 e utilize a opção de 30%
de potência para descongelar alimentos em geral ou 50%
de potência para descongelar pratos prontos.
Inspecione o alimento que está sendo descongelado
com frequência. Com a experiência, você saberá qual é
o tempo necessário para descongelar os diferentes tipos
de alimento.

Instruções Importantes

5

Instr

5.1 INSTRUÇÕES DE SEGURANÇA

• Este produto é um eletrodoméstico portátil e foi de-

senvolvido exclusivamente para uso doméstico.

• Leia atentamente este manual antes de começar a

operar o Micro-ondas.

• A instalação do Micro-ondas deve seguir as instruções

descritas neste manual.

• Mantenha o cordão de alimentação longe de superfícies

quentes e evite deixá-lo pendurado.

• Antes da instalação verfi que a tensão do Micro-ondas.

O forno de Micro-ondas não é “Bi-Volt”.

• Seu Micro-ondas deve ser utilizado somente por pes-

soas que conheçam todos os procedimentos e cuidados
descritos neste manual de instruções. Certifi que-se de
que sejam capazes de operar o Micro-ondas de modo
seguro e saibam os riscos do uso indevido do produto.
Ensine corretamente todas as funções e passe as ins­truções de segurança contidas neste.

• Recomenda-se que as crianças sejam vigiadas para asse-

gurar que elas não estejam brincando com o Micro-ondas.

• O uso de acessórios não recomendados pela Consul pode

provocar acidentes e danos ao produto e/ou acessórios.

• Não ligue o Micro-ondas se ele estiver vazio. Isto

danifi cará o produto.

• Não utilize o forno sem o prato de vidro giratório.

• Não utilize o Micro-ondas se o cordão de alimentação,

o plugue ou o próprio produto estiverem danifi cados.
Entre em contato com a Rede de Serviços Consul.

• Ao retirar os alimentos de dentro do Micro-ondas, use

sempre luvas térmicas para evitar queimaduras. Os
utensílios e a sanduicheira podem se aquecer durante
o funcionamento do Micro-ondas.

• Utilize o Micro-ondas para aquecer alimentos e bebidas.

• Não utilize o forno para secar roupas ou guardar uten-

sílios, pães ou alimentos pois poderão incendiar-se.

• Não coloque produtos infl amáveis no interior ou nas

proximidades do Micro-ondas.

• Ao usar o Micro-ondas, se você observar fumaça, des-

ligue o produto, ou simplesmente retire o plugue da
tomada. Mantenha a porta do forno do Micro-ondas
fechada para abafar qualquer chama.

• Aquecimento de bebida por micro-ondas pode resultar

em erupção atrasada de bolhas, portanto deve-se tomar
muito cuidado ao manusear o recipiente. Por erupção
atrasada de bolhas, ou erupção tardia, entende-se a
ebulição repentina do líquido devido às características
do aquecimento por micro-ondas. Ao contrário do que
ocorre quando aquecemos a água no fogão a gás ou num
cooktop elétrico, no forno Micro-ondas não há formação
das bolhas características da fervura. Apesar da ausência
de bolhas, o líquido pode estar à temperatura de ebulição
(100°C) e pode vir a ter uma ebulição repentina quando
o recipiente for manipulado para ser retirado do forno.
Isto pode provocar respingos que podem ocasionar
queimaduras. Para evitar que isso ocorra, evite utilizar
recipientes estreitos com gargalos pequenos (por exem­plo, garrafas) e deixe o líquido descansar por cerca de
30 segundos antes de retirá-lo do Micro-ondas. Tenha
atenção também ao adicionar sólidos solúveis, como
café, ao líquido muito quente.

• Alimentos com pele, casca ou membrana, como tomate,

batata, linguiça, salsicha, pimentão, etc., devem ser
perfurados com um garfo antes de irem ao forno. Caso
contrário, esses alimentos poderão explodir.

• Embalagens totalmente fechadas não devem ser aque-

cidas, pois podem explodir.

• Ovos com casca ou ovos cozidos e não cortados não de-

vem ser aquecidos no forno de micro-ondas por serem
suscetíveis a explosão, inclusive após o aquecimento
por micro-ondas ter cessado.

• Alimentos com pouca umidade como pão, amendoim,

4.10 FUNÇÃO INICIAR +30 SEG

Aperte a tecla INICIAR +30 seg. e forno ligará por 30
segundos na potência 700 W. Se desejar adicionar
mais tempo, basta apertar a tecla INICIAR +30 seg.
novamente.
A cada vez que a tecla for pressionada, 30 segundos serão
adicionados ao tempo remanescente no display.

IMPORTANTE:

• Use luvas para evitar queimaduras.

Im

etc., não devem fi car muito tempo dentro do forno,
pois poderão incendiar-se.

• Alimentos infantis e mamadeiras devem ser agitados e
ter as temperaturas verifi cadas antes de serem servidos
às crianças. SE O CALOR NÃO ESTIVER BEM DISTRIBUÍ­DO no alimento, pode provocar queimaduras!

• Não coloque mamadeiras com bico no Micro-ondas,
pois a mesma pode explodir devido ao entupimento
do bico durante o processo de aquecimento.

• Não refogue os alimentos diretamente em óleo ou
gordura e nem utilize quantidades superiores àquelas
indicadas nas receitas deste manual.

• Evite o acúmulo de detritos no batente do forno ou na
superfície das travas de segurança para não prejudicar
a vedação do forno.

• Não coloque em cima de seu Micro-ondas objetos,
utensílios ou outros eletrodomésticos. Estes podem
cair ao abrir a porta, ou danifi car o seu produto.

• Não coloque nenhum animal vivo no interior do Micro-

-ondas.

• Não utilize estabilizador ou “No-Break” de computa­dores, eles poderão incendiar-se ou danifi car o Micro-

-ondas.

• Não recomendamos que sejam feitas caldas no Micro-

-ondas. Devido a altíssima temperatura que caldas e o
açúcar cristalizado atingem podem ocorrer danos nos
acessórios ou em partes do produto.

• O forno micro-ondas deve ser limpo regularmente e
restos de alimentos devem ser removidos. Consulte as
orientações de limpeza no tópico 6.1.

• A falta de limpeza do micro-ondas pode danifi car as
paredes internas do produto, reduzindo a sua vida e
também gerando situações de risco.

• Não é recomendado colocar mais de 3,5 kg dentro de
seu micro-ondas. Isso pode causar danos e travar o
motor do prato giratório.

5.2 RECIPIENTES ADEQUADOS PARA USO

EM MICRO-ONDAS

• Utilize somente utensílios próprios para uso em micro-

-ondas.

• Não cozinhe diretamente sobre o prato giratório. Use
recipientes adequados para uso em Micro-ondas.

• Não cubra todo o alimento com papel alumínio. Isso pode
danifi car o Micro-ondas devido a geração de faísca.

• Quando aquecer alimentos em recipientes plásticos ou
de papel, verifi que constantemente o forno devido a
possibilidade de incendiar-se.

• Os recipientes de vidro ou cerâmica devem ser lisos, sem
nenhum desenho ou detalhe em metal. Se essa reco­mendação não for seguida, durante o funcionamento
do Micro-ondas, pode ocorrer faiscamento, danifi cando
o aparelho.

• Os recipientes de plástico devem ser apropriados para
uso em Micro-ondas.

• Não é recomendável o uso de utensílios metálicos no
Micro-ondas. Pode-se utilizar papel alumínio apenas para
proteger pequenas partes do alimento como, por exemplo,
extremidades da coxa do frango. Nesse caso, nunca deixe
que o metal fi que a menos de 5 cm das paredes internas
do forno Micro-ondas. Se essa recomendação não for
seguida, durante o funcionamento do Micro-ondas, pode
ocorrer faiscamento, danifi cando o produto.

• Não coloque materiais como tecido, jornal e papel
comum dentro do forno. Eles podem se incendiar,
danifi cando o produto.

• Utilize preferencialmente refratários de vidro ou cerâmica.
Não é aconselhada a utilização de recipientes plásticos
que não sejam recomendados para uso em Micro-ondas,
pois eles podem derreter. Recipientes de papel também
não devem ser utilizados, pois podem incendiar-se.
