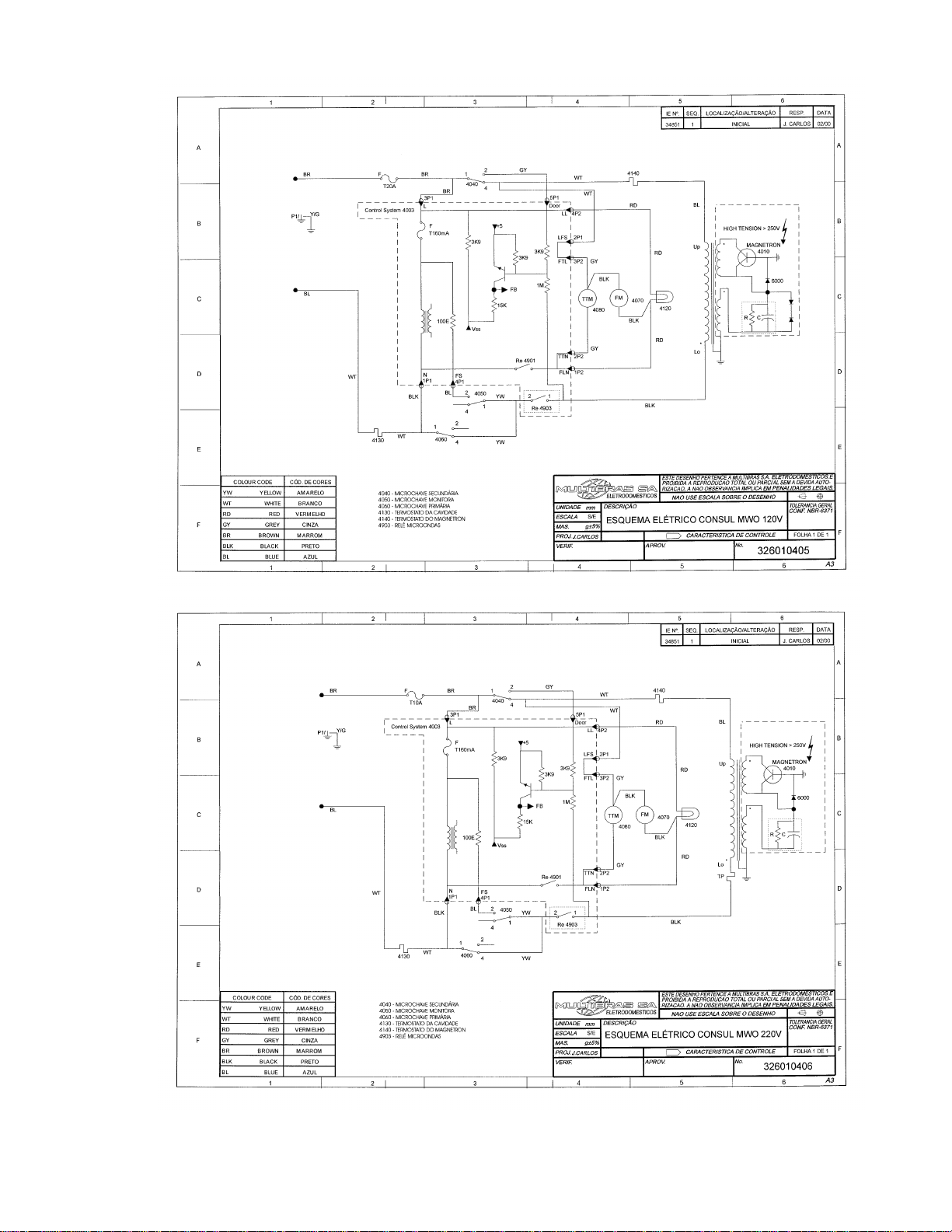

Consul CMB27A, CMU27A Schematic

BT 0658

24.04.2000

Assunto:
Modelos:
Marca:

A partir de maio de 2000 estaremos lançando no mercado os Fornos de Microondas TOQUE
FÁCIL CONSUL Duplo Aquecimento modelos

Estes novos Fornos de Microondas são montados sobre a mesma plataforma dos modelos
BRASTEMP BMB27A e BMU27A respectivamente, porém, o comando eletrônico, painel e
porta são diferentes.

Lançamento Fornos de Microondas
CMB27A e CMU27A
CONSUL

CMB27A e CMU27A

.

Fabricados em Manaus, estes produtos foram desenvolvidos em parceria com a Whirlpool ­Suécia.

Figura 01

1 - ESPECIFICAÇÕES:

1.1 - Identificação do Produto:
M B 27 A B H NA

C

Onde:

Marca: C = CONSUL
Linha / Família: M = Forno de Microondas
Características: B = com Resistência

U = Básico
Volume:
Versão: A = Primeira
Cor: B = Branco
Tensão H = 120V / 60Hz

B = 220V / 60Hz

27 litros

Mercado: NA = Nacional

1.2 - Especificações Gerais:
CMU27A

CMB27A

GRILL

Volume da cavidade (litros) 27 27
Altura (mm) 333 333
Largura (mm) 550 550
Profundidade (mm) 443 443
Peso embalado (kg) 18 19,4
Peso desembalado (kg) 17,5 18,9
Cor do Gabinete Branca Branca
Cavidade Pintada Pintada
Garantia 1 ano 1 ano

1.3 - Especificações Técnicas:
CMU27A CMB27A

GRILL

Tensão Nominal (V) 120 220 120 220
Oscilação Permissível de Tensão (V) 108 a 132 198 a 242 108 a 132 198 a 242
Freqüência da Rede (Hz) 60 60 60 60
Freqüência de Microondas (MHz) 2.450 2.450 2.450 2.450
Corrente Nominal (A): Microondas 13,0 7,5 13,0 7,5
Corrente Nominal (A): Resistência - - 8,5 4,5
Potência útil (W): Microondas 950 950 950 950
Potência útil (W ): Resistência - - 950 950
Potência Total (Wh): Microondas 1.700 1.700 1.700 1.700
Chave Disjuntora (A): para instalação 20 10 20 10

1.4 - Características Básicas:
CMU27A CMB27A

GRILL

Dupla Emissão de Ondas
Program a
Programa
Programa
Programa
Tecla

+ 1 minuto

Pipoca
Arroz
Timer
Duplo Aquecim ent o

Botão Controle de Programas
Botão Funções
Função
Função

COMBI
GRILL

Suporte Metálico (Função GRILL)
Suporte Plástico (Função Duplo Aquecimento)
Trava automática de segurança
Prato Rotativo de Vidro
Níveis de Potência
(

Máxima, Média, Mínima/Descongelar

)

zz
zz
zz
zz
zz
zz
zz

z
z
z

z
zz
zz
zz

3 3

Página 2 de 15

1.5 - Acessórios:

- Suporte Plástico - usar somente na função Duplo Aquecimento:

Utilizado para aquecimento de dois pratos ao mesmo tempo.

Não utilizar nas funções

DOURAR e/ou COMBI.

Figura 02

- Suporte Metálico (somente CMB27A) - usar somente na função GRILL:

Utilizado para aproximar o alimento da Resistência.

Não utilizar nas funções Microondas

e/ou COMBI.

2 - PAINEL DE CONTROLES:

Display

Botão Funç ões :

Para selecionar a função
desejada:

GRILL
MICROONDAS
COMBI

.

,

ou

(SOMENTE CMB27)

Tecla Liga / + 1 Minuto:

Para ligar o produto.
Adiciona 1 minuto na
programação.

Figura 02

Botão Relógio

Botão Rotativo:

Para ajuste de tempo ou
quantidade.

Botão Contr o l e de
Programas:

Para selecionar os
programas

TIMER

,

ARROZ, PIPOCA, DUPLO
AQUECIMENTO

, ou os

três níveis de potência:

MÁXIMA, MÉDIA

ou

MÍNIMA/DESCONGELAR.

Tecla Desliga:

Desliga e cancela a
programação.

Página 3 de 15

3 - CARACTERÍSTICAS FUNCIONAIS / INSTRUÇÕES DE USO:

3.1 - Dupla Emissão de Ondas:

O Guia de Ondas (parte da estrutura do forno), possui um novo formato que “divide” as
Microondas em duas partes. Isso permite que elas sejam distribuídas mais uniformemente
para o alimento, aquecendo-o “por cima” e “por baixo”.

3.2 - Trava Automática de Segurança:

Como os Fornos de Microondas BRASTEMP, os novos fornos CONSUL também possuem a
trava automática de segurança para evitar funcionamentos acidentais. Se nenhuma
programação for feita por mais de 60 segundos o Forno “trava”. A tecla
funciona e se qualquer função for programada, a palavra

PORTA

aparecerá no visor (display).

LIGA / + 1 minuto

não

Para desativar a trava, basta abrir a porta, fechá-la e efetuar a programação desejada.

3.3 - Painel de Controles Easytronic:

O Painel de Controles Easytronic é utilizado para a programação do Microondas, através dos
seguintes botões:

- Botão ROTATIVO:

É semelhante ao Rotacoder dos m odelos BRASTEMP. Funciona como uma “chave”, ligando e
desligando seus contatos toda vez que ele é girado. O t empo de cozimento, o Relógio, o T imer
e a quantidade de xícaras de Arroz são ajustados através dele.

- Botão CONTROLE DE PROGRAMAS:

É uma "chave" que seleciona um dos três níveis de Potência do Microondas (MÁXIMA, MÉDIA,
MÍNIMA/DESCONGELAR) ou o Programa desejado (DUPLO AQUECIMENTO, PIPOCA,
ARROZ, TIMER). Gire o botão para a direita ou para a esquerda até a Potência ou Programa
desejado.

- Botão FUNÇÕES (somente para o modelo CMB27A):

É uma "chave" responsável pela seleção dos modos de operação do produto (GRILL,
MICROONDAS ou COMBI). Gire o botão para a direita ou para a esquerda até a Função
desejada.

IMPORTANTE

Para o modelo

MICROONDAS

CMB27A

o botão

nos programas

FUNÇÕES

deverá estar

OBRIGATORIAMENTE

na posição

TIMER, ARROZ, PIPOCA ou DUPLO AQUECIMENTO

.

3.4 - Programa Timer:

Para programar um alarme ou tempo de espera. Selecione o programa TIMER, programe o
tempo desejado e pressione a tecla

Liga / + 1 minuto

.

3.5 - Programa Arroz:

Cozinha automaticamente de 1 a 4 xícaras de arroz. Selecione o programa ARROZ (aparece a
indicação 1 C), programe a quantidade (em xícaras) e pressione a tecla

Liga / + 1 minuto

.

Página 4 de 15

3.6 - Programa Pipoca:

“Estoura” 100g de Pipoca para Microondas. Selecione o programa PIPOCA e pressione a tecla

Liga / + 1 minuto. Não utilize o Suporte Plástico para estourar mais que um saco de cada
vez.

3.7 - Programa DUPLO AQUECIMENTO

Para aquecer dois pratos ao mesmo tempo. Coloque o primeiro prato sobre o Prato Giratório.
Coloque o Suporte Plástico sobre o Prato Giratório e o segundo prato sobre o Suporte Plástico.
Selecione o programa DUPLO AQUECIMENTO, programe o tempo desejado e pressione a
tecla

LIGA/+ 1 minuto

.

3.8 - Programa GRILL (somente CMB27A):

É utilizada para complementar uma receita, dourar ou grelhar os alimentos. Use o Suporte
Metálico para aproximar o alimento da Resistência. Se a distância entre o alimento e a
Resistência for igual ou menor que 5 centímetros, não utilize o Suporte Metálico. Selecione a
função GRILL, programe o t empo e pressione a tecla

Liga / + 1 minuto. Não utilize a função

GRILL por mais de 30 minutos. Não utilizar o Suporte Plástico na Função GRILL.

3.9 - Programa COMBI (somente CMB27A):

A Função COMBI realiza o cozimento "combinando" as micr oondas e a r esistência. Primeiro, o
Magnetron é ligado emitindo microondas para o cozimento, enquanto a Resistência está
desligada. Após alguns seg undos, o Magnetron é desligado e a Resist ência é lig ada. D epois, a
Resistência é desligada e o Magnetron é ligado novamente, até o final do tempo progr amado.
O tempo de liga/desliga dos componentes é calculado pelo do Relé Eletrônico Digital.
Selecione a função COMBI, programe o tempo e pressione a tecla

Liga / + 1 minuto

.

IMPORTANTE

- Não coloque o Suporte Plástico na função COMBI, pois ele poderá derreter.

- Não utilize o Suporte Metálico na função COMBI, pois poderá provocar faiscamento.

3.10 - Limpeza:

Para garantir a conservação do Forno de Microondas, limpe-o sempre que necessário,
conforme orientações abaixo:

1- Retire o plugue da tomada.
2- Limpe a

Cavidade

, a

Capa Externa (Gabinete)

e a

com um pano umedecido em

Porta

água e sabão ou detergente neutro, s ecando em seguida.

3- Limpe o

Painel de Controles

somente com um pano seco.

DICAS

Para remover resíduos mais difíceis do interior da Cavidade,

aqueça uma jarra de água por 3 a 4 minutos em potência Máxima.

Acrescente rodelas de limão para eliminar odores do interior do forno.

Limpe

IMEDIATAMENTE

qualquer líquido ou

Alimento derramado dentro do Forno para evitar manchas.

IMPORTANTE

NUNCA

utilize produtos abrasivos, esponja de aço, álcool, removedor ou similares.

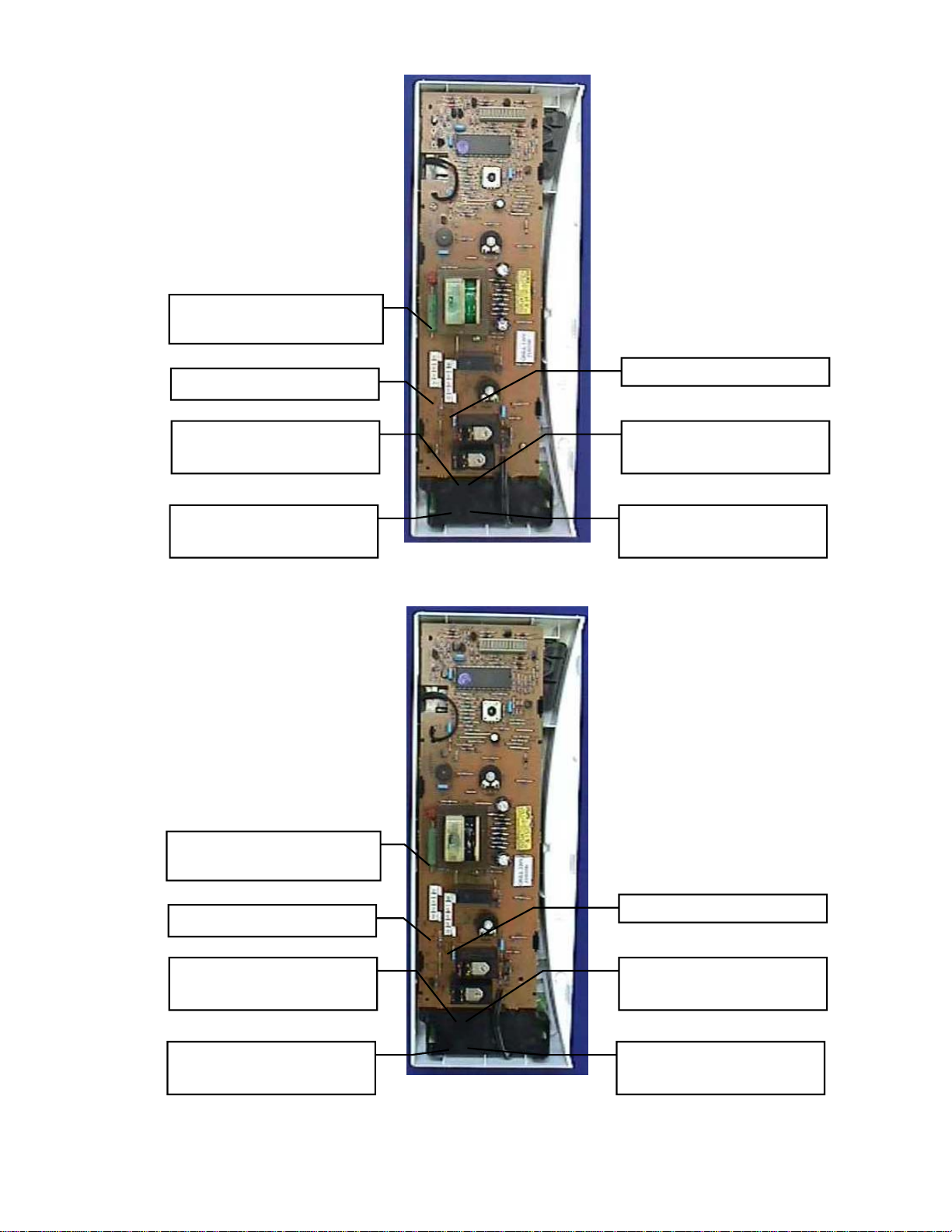

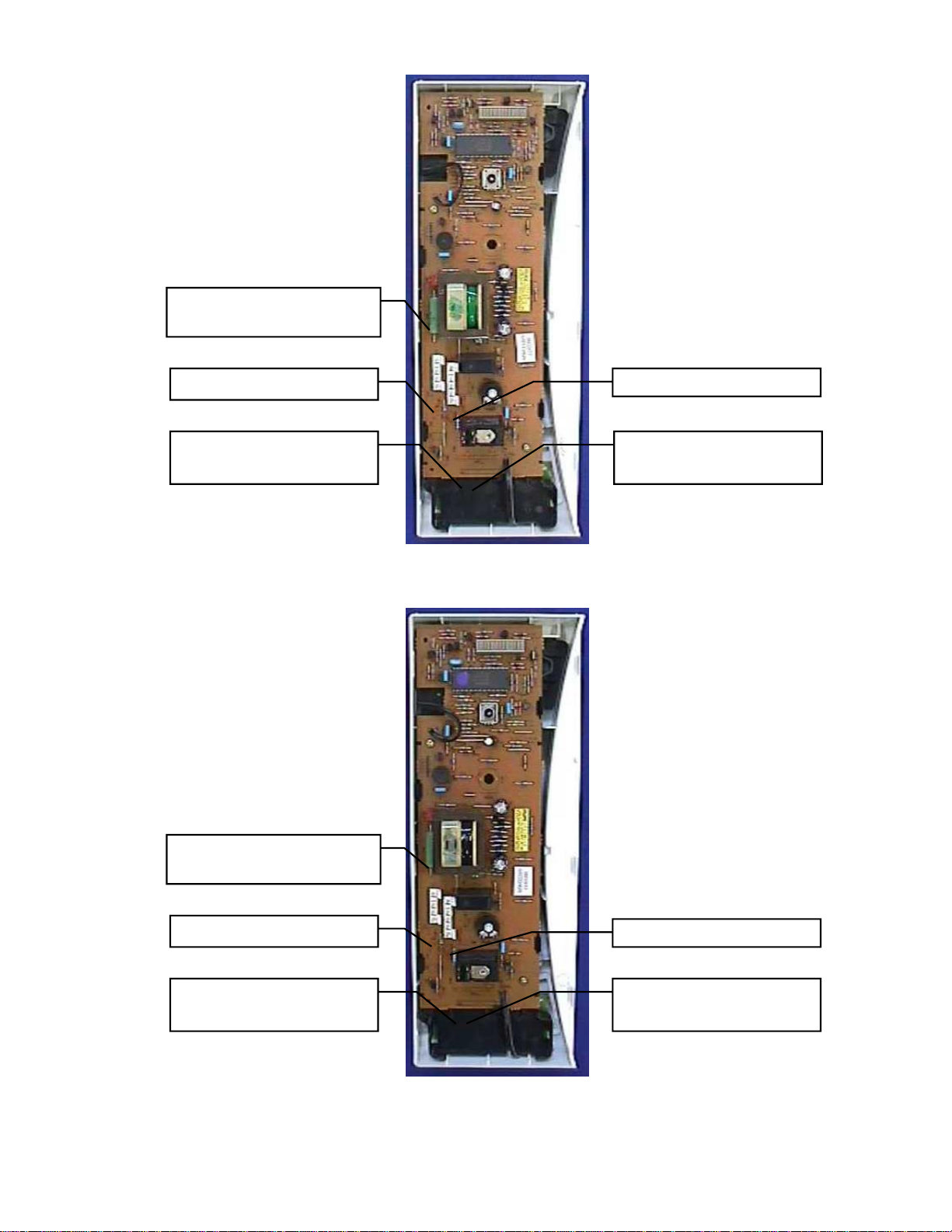

4 - CARACTERÍSTICAS CONSTRUTIVAS - CIRCUITO DE BAIXA TENSÃO:
