Constructa CE729EW30, CE733EW30 User Manual [de]
'
CE24..
de Gebrauchsanleitung
en Instruction for Use
fr Mode d’emploi
it Istruzioni per I´uso
nl Gebruiksaanwijzing
de Inhaltsverzeichnis
Sicherheits- und Warnhinweise ............ 5
Hinweise zur Entsorgung ....................... 8
Lieferumfang ............................................ 8
Aufstellort .................................................. 9
Raumtemperatur und Belüftung
beachten ................................................... 9
Gerät anschließen ................................ 10
Gerät kennenlernen ............................. 10
Gerät einschalten ................................. 11
Temperatur einstellen .......................... 11
Alarmfunktionen ................................... 12
Nutzinhalt ............................................... 12
Der Gefrierraum ................................... 13
Max. Gefriervermögen ......................... 13
en Table of Contents
Safety and warning information ......... 21
Information concerning disposal ....... 23
Scope of delivery ................................. 24
Installation location .............................. 24
Ambient temperature and
ventilation ............................................... 25
Connecting the appliance .................. 25
Getting to know your appliance ........ 26
Switching the appliance on ................ 26
Setting the temperature ...................... 27
Alarm functions .................................... 27
Usable capacity .................................... 28
Freezer compartment .......................... 28
Max. freezing capacity ........................ 28
Gefrieren und Lagern .......................... 13
Frische Lebensmittel einfrieren ......... 14
Super-Gefrieren .................................... 15
Gefriergut auftauen .............................. 15
Ausstattung ........................................... 15
Gerät ausschalten und stilllegen ...... 16
Abtauen ................................................. 16
Gerät reinigen ....................................... 16
Energie sparen ..................................... 17
Betriebsgeräusche .............................. 17
Kleine Störungen selbst beheben .... 18
Geräte-Selbsttest .................................. 20
Kundendienst ........................................ 20
Freezing and storing food .................. 29
Freezing fresh food ............................. 29
Super freezing ...................................... 30
Thawing frozen food ............................ 30
Interior fittings ....................................... 31
Switching off and disconnecting
the appliance ........................................ 31
Defrosting .............................................. 32
Cleaning the appliance ....................... 32
Tips for saving energy ........................ 32
Operating noises ................................. 33
Eliminating minor faults yourself ....... 33
Appliance self-test ............................... 35
Customer service ................................. 35
fr Table des matières
Consignes de sécurité
et avertissements ................................. 36
Conseil pour la mise au rebut ........... 39
Étendue des fournitures ..................... 40
Lieu d’installation ................................. 40
Contrôler la température ambiante
et l'aération ............................................ 41
Branchement de l’appareil ................. 41
Présentation de l’appareil ................... 42
Mettre l’appareil sous tension ........... 43
Réglage de la température ................ 43
Fonctions d'alarme .............................. 43
Contenance utile .................................. 44
Le compartiment congélateur ............ 44
Capacité de congélation maximale .. 45
it Indice
Avvertenze di sicurezza e
potenziale pericolo .............................. 54
Avvertenze per lo smaltimento .......... 57
Dotazione ............................................... 58
Luogo d’installazione ........................... 58
Osservare la temperatura ambiente
e la ventilazione del locale ................. 59
Collegare l’apparecchio ..................... 59
Conoscere l’apparecchio ................... 60
Accendere l’apparecchio ................... 61
Regolare la temperatura ..................... 61
Funzioni di allarme ............................... 61
Capacità utile totale ............................. 62
Il congelatore ........................................ 62
Max. capacità di congelamento ........ 63
Congélation et rangement ................. 45
Congélation de produits frais ............ 46
Supercongélation ................................. 47
Décongélation des produits .............. 47
Equipement ........................................... 48
Arrêt et remisage de l'appareil .......... 48
Si vous dégivrez l'appareil ................. 49
Nettoyage de l’appareil ...................... 49
Economies d’énergie .......................... 50
Bruits de fonctionnement ................... 50
Remédier soi même aux petites
pannes ................................................... 51
Autodiagnostic de l’appareil .............. 53
Service après-vente ............................. 53
Congelare e conservare ..................... 63
Congelamento di alimenti freschi ..... 64
Super-congelamento ........................... 65
Decongelare surgelati ......................... 65
Dotazione .............................................. 65
Spegnere e mettere fuori servizio
l'apparecchio ........................................ 66
Scongelamento .................................... 66
Pulizia dell’apparecchio ...................... 67
Risparmiare energia ............................ 67
Rumori di funzionamento ................... 68
Eliminare piccoli guasti ....................... 68
Autotest dell’apparecchio .................. 70
Servizio Assistenza Clienti ................. 70
nl Inhoud
Veiligheidsbepalingen
en waarschuwingen ............................. 71
Aanwijzingen over de afvoer .............. 74
Omvang van de levering .................... 74
De juiste plaats ..................................... 75
Let op de omgevingstemperatuur
en de beluchting .................................. 75
Apparaat aansluiten ............................ 76
Kennismaking met het apparaat ....... 77
Apparaat inschakelen ......................... 77
Instellen van de temperatuur ............. 78
Alarmfuncties ........................................ 78
Netto-inhoud .......................................... 79
De diepvriesruimte ............................... 79
Maximale invriescapaciteit ................. 80
Invriezen en opslaan ........................... 80
Verse levensmiddelen invriezen ....... 80
Supervriezen ......................................... 81
Ontdooien van diepvrieswaren ......... 82
Uitvoering .............................................. 82
Apparaat uitschakelen en buiten
werking stellen ..................................... 83
Ontdooien .............................................. 83
Schoonmaken van het apparaat ...... 83
Energie besparen ................................ 84
Bedrijfsgeluiden ................................... 84
Kleine storingen zelf verhelpen ......... 85
Zelftest apparaat .................................. 87
Servicedienst ........................................ 87
deInhaltsverzeichnis
deGebrauchsanleitung
Sicherheitsund Warnhinweise
Bevor Sie das Gerät in Betrieb nehmen
Lesen Sie Gebrauchs- und
Montageanleitung aufmerksam
durch! Sie enthalten wichtige
Informationen über Aufstellen,
Gebrauch und Wartung
des Gerätes.
Der Hersteller haftet nicht, wenn
Sie die Hinweise und
Warnungen der
Gebrauchsanleitung
missachten. Bewahren Sie alle
Unterlagen für späteren
Gebrauch oder für
Nachbesitzer auf.
Technische Sicherheit
Das Gerät enthält in geringer
Menge das umweltfreundliche
aber brennbare
Kältemittel R600a. Achten Sie
darauf, dass die Rohre des
Kältemittel-Kreislaufes bei
Transport oder Montage nicht
beschädigt werden.
Herausspritzendes Kältemittel
kann zu Augenverletzungen
führen oder sich entzünden.
de
Bei Beschädigung
■ offenes Feuer oder
Zündquellen vom Gerät
fernhalten,
■ Raum für einige Minuten gut
durchlüften,
■ Gerät ausschalten und
Netzstecker ziehen,
■ Kundendienst
benachrichtigen.
Je mehr Kältemittel in einem
Gerät ist, umso größer muss der
Raum sein, in dem das Gerät
steht. In zu kleinen Räumen
kann bei einem Leck ein
brennbares Gas-Luft-Gemisch
entstehen.
Pro 8 g Kältemittel muss der
Raum mindestens 1 m³ groß
sein. Die Menge des
Kältemittels Ihres Gerätes steht
auf dem Typenschild im Inneren
des Gerätes.
Wenn die Netzanschlussleitung
dieses Gerätes beschädigt wird,
muss sie durch den Hersteller,
Kundendienst oder eine ähnlich
qualifizierte Person ersetzt
werden. Unsachgemäße
Installationen und Reparaturen
können den Benutzer erheblich
gefährden.
Reparaturen dürfen nur durch
den Hersteller, Kundendienst
oder eine ähnlich qualifizierte
Person durchgeführt werden.
5
de
Es dürfen nur Originalteile des
Herstellers benutzt werden. Nur
bei diesen Teilen gewährleistet
der Hersteller, dass sie die
Sicherheitsanforderungen
erfüllen.
Eine Verlängerung der
Netzanschlussleitung darf nur
über den Kundendienst
bezogen werden.
Beim Gebrauch
■ Nie elektrische Geräte
innerhalb des Gerätes
verwenden (z. B. Heizgeräte,
elektrische Eisbereiter usw.).
Explosionsgefahr!
■ Nie das Gerät mit einem
Dampfreinigungsgerät
abtauen oder reinigen! Der
Dampf kann an elektrische
Teile gelangen und einen
Kurzschluss auslösen.
Stromschlaggefahr!
■ Keine spitzen oder
scharfkantigen Gegenstände
verwenden, um Reif- und
Eisschichten zu entfernen. Sie
könnten damit
die Kältemittel-Rohre
beschädigen.
Herausspritzendes Kältemittel
kann sich entzünden oder zu
Augenverletzungen führen.
■ Keine Produkte mit
brennbaren Treibgasen
(z. B. Spraydosen) und keine
explosiven Stoffe lagern.
Explosionsgefahr!
■ Sockel, Auszüge, Türen usw.
nicht als Trittbrett oder zum
Abstützen missbrauchen.
■ Vermeidung von Risiken für
Kinder und gefährdete
Personen:
Gefährdet sind Kinder,
Personen, die körperlich,
psychisch oder in ihrer
Wahrnehmung eingeschränkt
sind sowie Personen, die nicht
genügend Wissen über die
sichere Bedienung des
Gerätes haben.
Stellen Sie sicher, dass Kinder
und gefährdete Personen die
Gefahren verstanden haben.
Eine für die Sicherheit
verantwortliche Person muss
Kinder und gefährdete
Personen am Gerät
beaufsichtigen oder anleiten.
Nur Kinder ab 8 Jahren das
Gerät benutzen lassen.
Bei Reinigung und Wartung
Kinder beaufsichtigen.
Niemals Kinder mit dem Gerät
spielen lassen.
6
de
■ Zum Abtauen und Reinigen
Netzstecker ziehen oder
Sicherung ausschalten.
Am Netzstecker ziehen, nicht
am Anschlusskabel.
■ Hochprozentigen Alkohol nur
dicht verschlossen und
stehend lagern.
■ Kunststoffteile und
Türdichtung nicht mit Öl oder
Fett verschmutzen.
Kunststoffteile und
Türdichtung werden sonst
porös.
■ Be- und Entlüftungsöffnungen
für das Gerät nie abdecken
oder zustellen.
■ Im Gefrierraum keine
Flüssigkeiten in Flaschen und
Dosen lagern (besonders
kohlensäurehaltige Getränke).
Flaschen und Dosen können
platzen!
■ Nie Gefriergut sofort,
nachdem es aus dem
Gefrierraum genommen wird,
in den Mund nehmen.
Gefrierverbrennungsgefahr!
■ Vermeiden Sie längeren
Kontakt der Hände mit dem
Gefriergut, Eis oder den
Verdampferrohren usw.
Gefrierverbrennungsgefahr!
Kinder im Haushalt
■ Verpackung und deren Teile
nicht Kindern überlassen.
Erstickungsgefahr durch
Faltkartons und Folien!
■ Das Gerät ist kein Spielzeug
für Kinder!
■ Bei Gerät mit Türschloss:
Schlüssel außer Reichweite
von Kindern aufbewahren!
Allgemeine Bestimmungen
Das Gerät eignet sich
■ zum Gefrieren
von Lebensmitteln,
■ zur Eisbereitung.
Dieses Gerät ist für den
häuslichen Gebrauch im
Privathaushalt und das
häusliche Umfeld bestimmt.
Das Gerät ist funkentstört nach
EU-Richtlinie 2004/108/EC.
Der Kältekreislauf ist auf
Dichtheit geprüft.
Dieses Erzeugnis entspricht den
einschlägigen Sicherheitsbestimmungen für Elektrogeräte
(EN 60335-2-24).
7
de
Hinweise zur Entsorgung
* Verpackung entsorgen
Die Verpackung schützt Ihr Gerät vor
Transportschäden. Alle eingesetzten
Materialien sind umweltverträglich und
wieder verwertbar. Bitte helfen Sie mit:
Entsorgen Sie die Verpackung
umweltgerecht.
Über aktuelle Entsorgungswege
informieren Sie sich bitte bei Ihrem
Fachhändler oder bei
der Gemeindeverwaltung.
* Altgerät entsorgen
Altgeräte sind kein wertloser Abfall!
Durch umweltgerechte Entsorgung
können wertvolle Rohstoffe
wiedergewonnen werden.
Dieses Gerät ist entsprechend
der europäischen Richtlinie
2012/19/EU über Elektro- und
Elektronikaltgeräte (waste
electrical and electronic
equipment - WEEE)
gekennzeichnet.
Die Richtlinie gibt den Rahmen
für eine EU-weit gültige
Rücknahme und Verwertung der
Altgeräte vor.
m Warnung
Bei ausgedienten Geräten
1. Netzstecker ziehen.
2. Anschlusskabel durchtrennen und mit
dem Netzstecker entfernen.
3. Ablagen und Behälter nicht
herausnehmen, um Kindern
das Hineinklettern zu erschweren!
4. Kinder nicht mit dem ausgedienten
Gerät spielen lassen.
Erstickungsgefahr!
Kältegeräte enthalten Kältemittel und in
der Isolierung Gase. Kältemittel und
Gase müssen fachgerecht entsorgt
werden. Rohre des KältemittelKreislaufes bis zur fachgerechten
Entsorgung nicht beschädigen.
Lieferumfang
Prüfen Sie nach dem Auspacken alle
Teile auf eventuelle Transportschäden.
Wenden Sie sich bei Beanstandungen an
den Händler, bei dem Sie das Gerät
erworben haben oder an unseren
Kundendienst.
Die Lieferung besteht aus folgenden
Teilen:
■ Standgerät
■ Ausstattung (modellabhängig)
■ Beutel mit Montagematerial
■ Gebrauchsanleitung
■ Montageanleitung
■ Kundendienstheft
■ Garantiebeilage
■ Informationen zu Energieverbrauch
und Geräuschen
8
de
Aufstellort
Als Aufstellort eignet sich ein trockener,
belüftbarer Raum. Der Aufstellort sollte
nicht direkter Sonnenbestrahlung
ausgesetzt und nicht in der Nähe einer
Wärmequelle wie Herd, Heizkörper etc.
sein. Wenn das Aufstellen neben einer
Wärmequelle unvermeidbar ist,
verwenden Sie eine geeignete
Isolierplatte oder halten Sie folgende
Mindestabstände zur Wärmequelle ein:
■ Zu Elektro- und Gasherden 3 cm.
■ Zu Öl- oder Kohleanstellherden
30 cm.
Der Boden am Aufstellort darf nicht
nachgeben. Boden eventuell verstärken.
Eventuelle Bodenunebenheiten mit
Unterlagen ausgleichen.

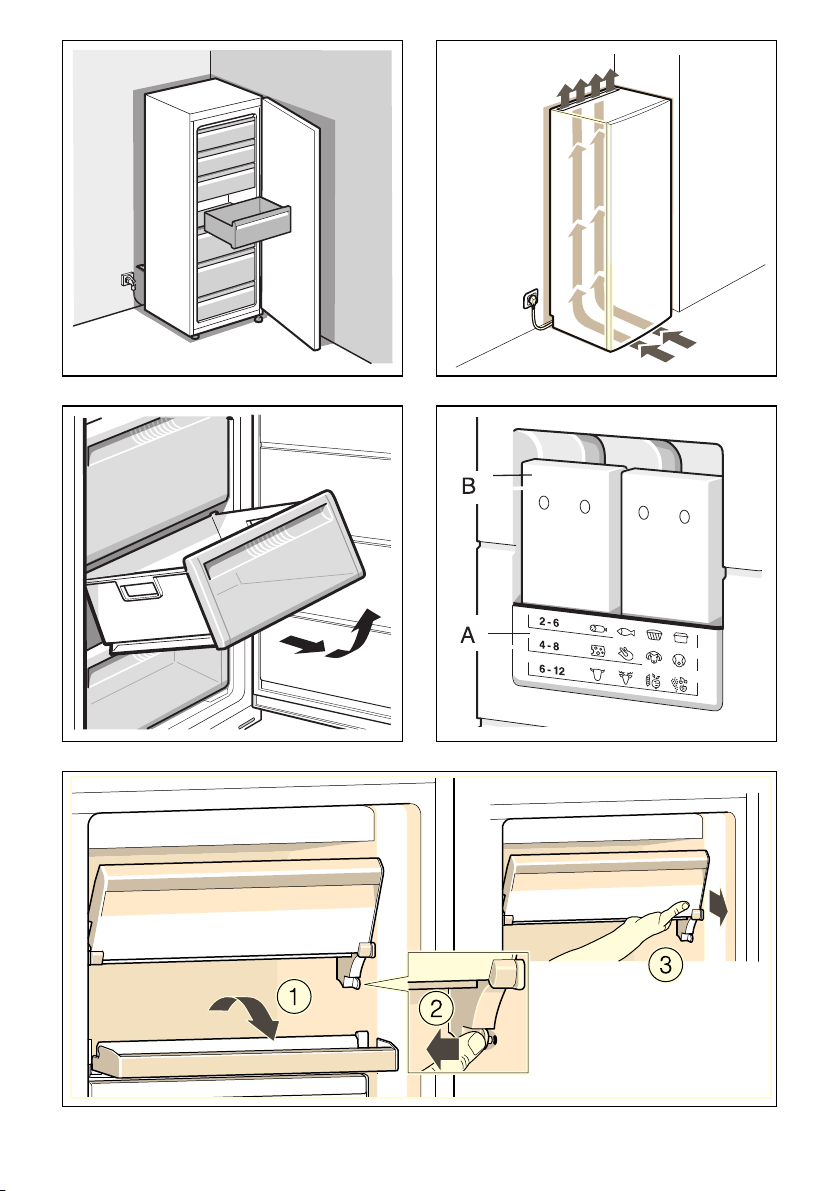

Wandabstand
Bild #
Das Gerät benötigt keinen seitlichen
Wandabstand. Die Behälter und Ablagen
sind trotzdem voll ausziehbar.
Türanschlag wechseln
(falls erforderlich)
Falls erforderlich empfehlen wir den
Türanschlag durch unseren
Kundendienst wechseln zu lassen. Die
Kosten für einen Türanschlagwechsel
können Sie bei Ihrem zuständigen
Kundendienst erfragen.
m Warnung
Während des Türanschlagwechsels darf
das Gerät nicht am Stromnetz
angeschlossen sein. Vorher Netzstecker
ziehen. Um die Geräterückseite nicht zu
beschädigen, ausreichend
Polstermaterial unterlegen. Gerät
vorsichtig auf die Rückseite legen.
Hinweis
Wird das Gerät auf den Rücken gelegt,
darf der Wandabstandshalter nicht
montiert sein.
Raumtemperatur und Belüftung beachten
Raumtemperatur
Das Gerät ist für eine bestimmte
Klimaklasse ausgelegt. Abhängig von
der Klimaklasse kann das Gerät bei
folgenden Raumtemperaturen betrieben
werden.
Die Klimaklasse ist auf dem Typenschild
zu finden, Bild *.
Klimaklasse zulässige Raumtemperatur
SN +10 °C bis 32 °C
N +16 °C bis 32 °C
ST +16 °C bis 38 °C
T +16 °C bis 43 °C
Hinweis
Das Gerät ist innerhalb der
Raumtemperaturgrenzen der
angegebenen Klimaklasse voll
funktionsfähig. Wird ein Gerät der
Klimaklasse SN bei kälteren
Raumtemperaturen betrieben, können
Beschädigungen am Gerät bis zu einer
Temperatur von +5 °C ausgeschlossen
werden.
9
de
Belüftung
Bild $
Die Luft an der Rückwand des Gerätes
erwärmt sich. Die erwärmte Luft muss
ungehindert abziehen können. Die
Kühlmaschine muss sonst mehr leisten.
Dies erhöht den Stromverbrauch. Daher:
Nie Be- und Entlüftungsöffnungen
abdecken oder zustellen!
Gerät anschließen
Nach dem Aufstellen des Gerätes mind.
1 Stunde warten, bis das Gerät in Betrieb
genommen wird. Während des
Transports kann es vorkommen, dass
sich das im Verdichter enthaltene Öl im
Kältesystem verlagert.
Vor der ersten Inbetriebnahme den
Innenraum des Gerätes reinigen (siehe
Kapitel Gerät reinigen).
Elektrischer Anschluss
Die Steckdose muss nahe dem Gerät
und auch nach dem Aufstellen des
Gerätes frei zugänglich sein.
Das Gerät entspricht der Schutzklasse I.
Über eine vorschriftsmäßig installierte
Steckdose mit Schutzleiter das Gerät an
220–240 V/50 Hz Wechselstrom
anschließen. Die Steckdose muss mit
einer 10-A bis 16-A Sicherung
abgesichert sein.
Bei Geräten, die in nicht-europäischen
Ländern betrieben werden, ist zu
überprüfen, ob die angegebene
Spannung und Stromart mit den Werten
Ihres Stromnetzes übereinstimmt. Diese
Angaben finden Sie auf dem
Typenschild, Bild *.
m Warnung
Das Gerät darf auf keinen Fall an
elektronische Energiesparstecker
angeschlossen werden.
Zum Gebrauch unserer Geräte können
sinus- und netzgeführte Wechselrichter
verwendet werden. Netzgeführte
Wechselrichter werden bei
Photovoltaikanlagen verwendet, die
direkt ans öffentliche Stromnetz
angeschlossen werden. Bei
Insellösungen (z. B. bei Schiffen oder
Gebirgshütten), die keinen direkten
Anschluss ans öffentliche Stromnetz
haben, müssen sinusgeführte
Wechselrichter verwendet werden.
Gerät kennenlernen
Bitte klappen Sie die letzte Seite mit den
Abbildungen aus. Diese
Gebrauchsanleitung gilt für mehrere
Modelle.
Die Ausstattung der Modelle kann
variieren.
Abweichungen bei den Abbildungen sind
möglich.
10
de
Bild !
* Nicht bei allen Modellen.
1-4 Bedienelemente
5 NoFrost-System
6 Gefrierfachklappe
7 Glasablage
8 Gefriergutbehälter (klein)
9 Gefriergutbehälter (groß)
10 Schraubfüße
11* Kälteakku
12 Gefrierkalender
13 Türentlüftung
Bedienelemente
Bild "
1 Ein/Aus-Taste
Dient zum Ein- und Ausschalten
des gesamten Gerätes.
2 Temperaturanzeige
Zeigt die eingestellte Temperatur
des Gefrierraums an.
3 Anzeige Super-Gefrieren
Sie leuchtet, wenn das
Super-Gefrieren in Betrieb ist.
4 Temperatur-Einstelltaste
Mit dieser Taste wird die
gewünschte Temperatur
eingestellt.
Wenn der Gefrierraum die eingestellte
Temperatur erreicht hat, leuchtet die
Temperaturanzeige 2.
Vom Werk aus empfehlen wir im
Gefrierraum eine Einstellung von -18 °C.
Hinweise zum Betrieb
■ Nach dem Einschalten kann es
mehrere Stunden dauern, bis die
eingestellte Temperatur erreicht ist.
Vorher keine Lebensmittel in das
Gerät legen.
■ Durch das vollautomatische
NoFrost-System bleibt der Gefrierraum
eisfrei. Ein Abtauen ist nicht
notwendig.
■ Die Stirnseiten des Gehäuses werden
teilweise leicht beheizt, dies verhindert
Schwitzwasserbildung im Bereich der
Türdichtung.
■ Lässt sich die Gefrierraum-Tür nach
dem Schließen nicht sofort wieder
öffnen, warten Sie einen Moment, bis
sich der entstandene Unterdruck
ausgeglichen hat.
Temperatur einstellen
Bild "
Gerät einschalten
Bild "
Das Gerät mit Ein/Aus-Taste 1
einschalten.
Es ertönt ein Warnton. Die
Temperaturanzeige 2 blinkt.
Drücken Sie die Temperatur-
Einstelltaste 4. Der Warnton schaltet ab.
Gefrierraum
Die Temperatur ist von -16 °C bis -26 °C
einstellbar.
Temperatur-Einstelltaste 4 so oft
drücken, bis die gewünschte
Gefrierraum-Temperatur eingestellt ist.
Der zuletzt eingestellte Wert wird
gespeichert. Die eingestellte Temperatur
wird auf Temperaturanzeige 2 angezeigt.
11
de
Alarmfunktionen
Bild "
Türalarm
Der Türalarm (Dauerton) schaltet sich
ein, wenn die Gerätetür länger als eine
Minute offen steht. Durch Schließen der
Tür schaltet sich der Warnton wieder ab.
Temperaturalarm
Der Temperaturalarm schaltet sich ein,
wenn es im Gefrierraum zu warm ist und
das Gefriergut gefährdet ist.
Die Temperaturanzeige Bild "/2 blinkt.
Ohne Gefahr für das Gefriergut kann sich
der Alarm einschalten:
■ Bei Inbetriebnahme des Gerätes.
■ Beim Einlegen großer Mengen frischer
Lebensmittel.
■ Bei zu lange geöffneter
Gefrierraum-Tür.
Hinweis
An- oder aufgetautes Gefriergut nicht
wieder einfrieren. Erst nach dem
Verarbeiten zu einem Fertiggericht
(gekocht oder gebraten) kann es erneut
eingefroren werden.
Die maximale Lagerdauer nicht mehr voll
nutzen.
Alarm abschalten
Bild "
Temperatur-Einstelltaste 4 drücken, um
den Warnton abzuschalten.
Nutzinhalt
Die Angaben zum Nutzinhalt finden Sie in
Ihrem Gerät auf dem Typenschild. Bild *
Gefriervolumen vollständig nutzen
Um die maximale Menge an Gefriergut
unterzubringen, können Sie alle
Ausstattungsteile entnehmen. Die
Lebensmittel können Sie dann direkt auf
den Ablagen und dem GefrierraumBoden stapeln.
Hinweis
Um die auf dem Typenschild
angegebenen Werte einzuhalten, muss
das jeweils oberste Ausstattungsteil im
Gerät bleiben.
Ausstattungsteile herausnehmen
■ Gefriergutbehälter bis zum Anschlag
herausziehen, vorne anheben und
herausnehmen. Bild %
■ Gefrierfachklappe
Bild '
1. Gefrierfachklappe halb öffnen,
2. Halterung auf einer Seite vom Gerät
lösen,
3. Gefrierfachklappe nach vorne
ziehen und von Halterung
abnehmen,
4. Halterung auf der anderen Seite
vom Gerät lösen.
12
de
Der Gefrierraum
Den Gefrierraum verwenden
■ Zum Lagern von Tiefkühlkost.
■ Zum Herstellen von Eiswürfeln.
■ Zum Einfrieren von Lebensmitteln.
Hinweis
Achten Sie darauf, dass die GefrierraumTür immer geschlossen ist! Bei offener
Tür taut das Gefriergut auf und der
Gefrierraum vereist stark. Außerdem:
Energieverschwendung durch hohen
Stromverbrauch!
Max. Gefriervermögen
Angaben über das
max. Gefriervermögen in 24 Stunden
finden Sie auf dem Typenschild. Bild *
Voraussetzungen für max. Gefriervermögen
■ Super-Gefrieren vor dem Einlegen der
frischen Ware einschalten (siehe
Kapitel Super-Gefrieren).
■ Ausstattungsteile entnehmen.
■ Lebensmittel direkt auf den Ablagen
und dem Gefrierraumboden stapeln.
Hinweis
Die Lüftungsschlitze an der Rückwand
nicht mit Gefriergut verdecken.
■ Größere Mengen Lebensmittel
vorzugsweise im obersten Fach
einfrieren. Dort werden sie besonders
schnell und somit auch schonend
eingefroren.
Gefrieren und Lagern
Tiefkühlkost einkaufen
■ Verpackung darf nicht beschädigt
sein.
■ Haltbarkeitsdatum beachten.
■ Temperatur in der Verkaufstruhe muss
-18 °C oder kälter sein.
■ Tiefkühlkost möglichst in einer
Isoliertasche transportieren und
schnell in den Gefrierraum legen.
Beim Einordnen beachten
■ Größere Mengen Lebensmittel
vorzugsweise im obersten Fach
einfrieren. Dort werden sie besonders
schnell und somit auch schonend
eingefroren.
■ Die Lüftungsschlitze an der Rückwand
nicht mit Gefriergut verdecken.
■ Die Lebensmittel großflächig in den
Fächern bzw. Gefriergutbehältern
verteilen.
Hinweis
Bereits gefrorene Lebensmittel dürfen
nicht mit den frisch einzufrierenden
Lebensmitteln in Berührung kommen.
Gegebenenfalls durchgefrorene
Lebensmittel in die Gefriergutbehälter
umstapeln.
■ Um die Luftzirkulation im Gerät
sicherzustellen, Gefriergutbehälter bis
zum Anschlag einschieben.
13
de
Frische Lebensmittel einfrieren
Verwenden Sie zum Einfrieren nur frische
und einwandfreie Lebensmittel.
Um Nährwert, Aroma und Farbe
möglichst gut zu erhalten, sollte Gemüse
vor dem Einfrieren blanchiert werden. Bei
Auberginen, Paprika, Zucchini und
Spargel ist das Blanchieren nicht
erforderlich.
Literatur über das Einfrieren und
Blanchieren finden Sie im Buchhandel.
Hinweis
Einzufrierende Lebensmittel nicht mit
bereits gefrorenen in Berührung bringen.
■ Zum Einfrieren geeignet sind:
Backwaren, Fisch und Meeresfrüchte,
Fleisch, Wild, Geflügel, Gemüse, Obst,
Kräuter, Eier ohne Schale,
Milchprodukte wie Käse, Butter und
Quark, fertige Gerichte und
Speisereste wie Suppen, Eintöpfe,
gegartes Fleisch und Fisch,
Kartoffelspeisen, Aufläufe und
Süßspeisen.
■ Zum Einfrieren nicht geeignet sind:
Gemüsesorten, die üblicherweise roh
verzehrt werden, wie Blattsalate oder
Radieschen, Eier in der Schale,
Weintrauben, ganze Äpfel, Birnen und
Pfirsiche, hartgekochte Eier, Joghurt,
Dickmilch, saure Sahne, Creme
Fraiche und Mayonnaise.
Gefriergut verpacken
Lebensmittel luftdicht verpacken, damit
sie den Geschmack nicht verlieren oder
austrocknen.
1. Lebensmittel in die Verpackung
einlegen.
2. Luft herausdrücken.
3. Verpackung dicht verschließen.
4. Verpackung mit Inhalt und
Einfrierdatum beschriften.
Als Verpackung geeignet:
Kunststoff-Folie, Schlauch-Folie aus
Polyethylen, Alu-Folie, Gefrierdosen.
Diese Produkte finden Sie im
Fachhandel.
Als Verpackung ungeeignet:
Packpapier, Pergamentpapier,
Cellophan, Müllbeutel und gebrauchte
Einkaufstüten.
Zum Verschließen geeignet:
Gummiringe, Kunststoff-Klipse,
Bindfäden, kältebeständige
Klebebänder, o. ä.
Beutel und Schlauch-Folien aus
Polyethylen können mit einem
Folienschweißgerät verschweißt werden.
Haltbarkeit des Gefriergutes
Die Haltbarkeit ist abhängig von der Art
der Lebensmittel.
Bei einer Temperatur von -18 °C:
■ Fisch, Wurst, fertige Speisen,
Backwaren:
bis zu 6 Monate
■ Käse, Geflügel, Fleisch:
bis zu 8 Monate
■ Gemüse, Obst:
bis zu 12 Monate
14
de
Super-Gefrieren
Lebensmittel sollen möglichst schnell bis
zum Kern durchgefroren werden, damit
Vitamine, Nährwerte, Aussehen und
Geschmack erhalten bleiben.
Schalten Sie einige Stunden vor dem
Einlegen der frischen Lebensmittel das
Super-Gefrieren ein, um einen
unerwünschten Temperaturanstieg zu
vermeiden.
Das Gerät arbeitet nach dem Einschalten
ständig, im Gefrierraum wird eine sehr
kalte Temperatur erreicht.
Soll das max. Gefriervermögen genutzt
werden, ist das Super-Gefrieren
24 Stunden vor dem Einlegen der
frischen Ware einzuschalten.
Kleinere Mengen Lebensmittel (bis zu
2 kg) können Sie ohne Super-Gefrieren
einfrieren.
Hinweis
Ist das Super-Gefrieren eingeschaltet,
kann es zu vermehrten
Betriebsgeräuschen kommen.
Gefriergut auftauen
Je nach Art und Verwendungszweck
können Sie zwischen folgenden
Möglichkeiten wählen:
■ bei Raumtemperatur
■ im Kühlschrank
■ im elektrischen Backofen, mit/ohne
Heißluftventilator
■ im Mikrowellengerät
m Achtung
An- oder aufgetautes Gefriergut nicht
wieder einfrieren. Erst nach dem
Verarbeiten zu einem Fertiggericht
(gekocht oder gebraten) kann es erneut
eingefroren werden.
Die max. Lagerdauer des Gefriergutes
nicht mehr voll nutzen.
Ausstattung
(nicht bei allen Modellen)
Ein- und Ausschalten
Bild "
Temperatur-Einstelltaste 4 so oft
drücken, bis die Anzeige Super 3
leuchtet.
Das Super-Gefrieren schaltet
automatisch nach ca. 2 ½ Tagen ab.
Gefriergutbehälter (groß)
Bild !/9
Zum Lagern von großem Gefriergut, wie
z. B. Puten, Enten und Gänsen.
Gefrierkalender
Bild &/A
Um Qualitätsminderungen des
Gefriergutes zu vermeiden, überschreiten
Sie die Lagerdauer nicht. Die Lagerdauer
hängt von der Art des Gefriergutes ab.
Die Zahlen bei den Symbolen geben die
zulässige Lagerdauer in Monaten für das
Gefriergut an. Beachten Sie bei
handelsüblicher Tiefkühlkost das
Herstellungs- oder Haltbarkeitsdatum.
15
de
Kälteakku
Bild &/B
Bei einem Stromausfall oder einer
Störung verzögert der Kälteakku die
Erwärmung des eingelagerten
Gefriergutes. Die längste Lagerzeit wird
erreicht, in dem Sie den Kälteakku im
obersten Fach auf die Lebensmittel
legen.
Um Platz zu sparen, kann der Akku
im Türfach gelagert werden.
Der Kälteakku kann auch zum
vorübergehenden Kühlhalten von
Lebensmitteln, z. B. in einer Kühltasche,
herausgenommen werden.
Eisschale
Bild (
1. Eisschale ¾ mit Trinkwasser füllen
und in den Gefrierraum stellen.
2. Festgefrorene Eisschale nur mit
stumpfem Gegenstand lösen
(Löffelstiel).
3. Zum Lösen der Eiswürfel Eisschale
kurz unter fließendes Wasser halten
oder leicht verwinden.
Gerät ausschalten und stilllegen
Gerät ausschalten
Bild "
Ein/Aus-Taste 1 drücken.
Die Temperaturanzeige 2 erlischt und die
Kühlmaschine schaltet ab.
Gerät stilllegen
Wenn Sie das Gerät längere Zeit nicht
benutzen:
1. Gerät ausschalten.
2. Netzstecker ziehen oder Sicherung
ausschalten.
3. Gerät reinigen.
4. Gerätetür offen lassen.
Abtauen
Gefrierraum
Durch das vollautomatische
NoFrost-System bleibt der Gefrierraum
eisfrei. Ein Abtauen ist nicht mehr
notwendig.
Gerät reinigen
m Achtung
■ Keine sand-, chlorid- oder
säurehaltigen Putz- und Lösungsmittel
verwenden.
■ Keine scheuernden oder kratzenden
Schwämme verwenden.
Auf den metallischen Oberflächen
könnte Korrosion entstehen.
■ Nie Ablagen und Behälter im
Geschirrspüler reinigen.
Die Teile können sich verformen!
Hinweis
Ca. 4 Stunden vor dem Reinigen das
Super-Gefrieren einschalten, damit die
Lebensmittel eine sehr tiefe Temperatur
erreichen und somit längere Zeit bei
Raumtemperatur gelagert werden
können.
16
de
Gehen Sie wie folgt vor:
1. Vor dem Reinigen Gerät ausschalten.
2. Netzstecker ziehen oder Sicherung
ausschalten.
3. Gefriergut herausnehmen und an
einem kühlen Ort lagern. Kälteakku
(wenn beiliegend) auf die Lebensmittel
legen.
4. Warten, bis die Reifschicht abgetaut
ist.
5. Gerät mit einem weichen Tuch,
lauwarmem Wasser und etwas pHneutralem Spülmittel reinigen. Das
Spülwasser darf nicht in die
Beleuchtung gelangen.
6. Die Türdichtung nur mit klarem
Wasser abwischen und danach
gründlich trocken reiben.
7. Nach dem Reinigen Gerät wieder
anschließen und einschalten.
8. Gefriergut wieder einlegen.
Energie sparen
■ Gerät in einem trockenen, belüftbaren
Raum aufstellen. Das Gerät soll nicht
direkt in der Sonne oder in der Nähe
einer Wärmequelle stehen (z. B.
Heizkörper, Herd).
Verwenden Sie ggf. eine Isolierplatte.
■ Die Be- und Entlüftungsöffnungen des
Gerätes nicht zustellen.
■ Warme Lebensmittel und Getränke
erst abkühlen lassen, dann ins Gerät
stellen.
■ Gefriergut zum Auftauen in den
Kühlraum legen und die Kälte des
Gefriergutes zur Kühlung von
Lebensmitteln nutzen.
■ Gerät so kurz wie möglich öffnen.
■ Darauf achten, dass die Gefrierraum-
Tür immer geschlossen ist.
■ Um einen erhöhten Stromverbrauch zu
vermeiden, die Geräterückseite
gelegentlich reinigen.
■ Falls vorhanden:
Wandabstandshalter montieren, um
die ausgewiesene Energieaufnahme
des Gerätes zu erreichen (siehe
Montageanleitung). Ein reduzierter
Wandabstand schränkt das Gerät in
seiner Funktion nicht ein. Die
Energieaufnahme kann sich dann
geringfügig erhöhen. Der Abstand von
75 mm darf nicht überschritten
werden.
■ Die Anordnung der Ausstattungsteile
hat keinen Einfluss auf die
Energieaufnahme des Gerätes.
Betriebsgeräusche
Ganz normale Geräusche
Brummen
Motoren laufen (z. B. Kälteaggregate,
Ventilator).
Blubbernde, surrende oder gurgelnde Geräusche
Kältemittel fließt durch die Rohre.
Klicken
Motor, Schalter oder Magnetventile
schalten ein/aus.
Knacken
Automatische Abtauung erfolgt.
17
de
Geräusche vermeiden
Das Gerät steht uneben
Richten Sie das Gerät mit Hilfe einer
Wasserwaage aus. Verwenden Sie dazu
die Schraubfüße oder legen Sie etwas
unter.
Das Gerät “steht an”
Rücken Sie das Gerät von anstehenden
Möbeln oder Geräten weg.
Behälter oder Abstellflächen wackeln oder klemmen
Prüfen Sie die herausnehmbaren Teile
und setzen Sie sie eventuell neu ein.
Kleine Störungen selbst beheben
Bevor Sie den Kundendienst rufen:
Überprüfen Sie, ob Sie die Störung aufgrund der folgenden Hinweise selbst beheben
können.
Sie müssen die Kosten für Beratung durch den Kundendienst selbst übernehmen –
auch während der Garantiezeit!
Störung Mögliche Ursache Abhilfe
Temperatur weicht stark von
der Einstellung ab.
Keine Anzeige leuchtet. Stromausfall;
die Sicherung hat ausgelöst;
der Netzstecker sitzt nicht
fest.
In einigen Fällen reicht es, wenn Sie das Gerät
für 5 Minuten ausschalten.
Ist die Temperatur zu warm, prüfen Sie nach
wenigen Stunden, ob eine
Temperaturannäherung erfolgt ist.
Ist die Temperatur zu kalt, prüfen Sie am
nächsten Tag die Temperatur nochmal.
Netzstecker anschließen. Prüfen, ob Strom
vorhanden ist, Sicherungen überprüfen.
18
Störung Mögliche Ursache Abhilfe
Warnton ertönt.
Temperaturanzeige blinkt.
Bild "/2
Störung - im Gefrierraum ist
es zu warm!
Gefahr für das Gefriergut.
Zum Abschalten des Warntones TemperaturEinstelltaste Bild "/4 drücken.
Gerät ist geöffnet. Gerät schließen.
Be- und
Be- und Entlüftung sicherstellen.
Entlüftungsöffnungen sind
verdeckt.
Es wurden zu viele
Max. Gefriervermögen nicht überschreiten.
Lebensmittel auf einmal zum
Gefrieren eingelegt.
Nach Beheben der Störung hört die
Temperaturanzeige auf zu blinken.
Gefrierraum-Tür war lange
Zeit offen; Temperatur wird
nicht mehr erreicht.
Der Verdampfer
(Kälteerzeuger) im
NoFrost-System ist so stark
vereist, dass er nicht mehr
vollautomatisch abtaut.
Zum Abtauen des Verdampfers, Gefriergut mit
den Fächern entnehmen und gut isoliert an
einem kühlen Platz lagern.
Gerät ausschalten und von der Wand
wegrücken. Gerätetür offen lassen.
Nach ca. 20 Min. beginnt das Tauwasser in die
Verdunstungsschale auf der Geräterückseite
zu laufen. Bild )
Um ein Überlaufen der Verdunstungsschale in
diesem Fall zu vermeiden, Tauwasser mit
einem Schwamm aufsaugen.
Wenn kein Tauwasser mehr in die
Verdunstungsschale läuft, ist der Verdampfer
abgetaut. Innenraum reinigen. Gerät wieder in
Betrieb nehmen.
Gerät kühlt nicht,
Temperaturanzeige
Bild "/2 leuchtet.
Ausstellungsmodus ist
eingeschaltet.
Temperatur-Einstelltaste Bild "/4 für
10 Sekunden gedrückt halten, bis ein
Bestätigungston ertönt.
Überprüfen Sie nach einiger Zeit, ob Ihr Gerät
kühlt.
de
19
de
Geräte-Selbsttest
Ihr Gerät verfügt über ein automatisches
Selbsttestprogramm, das Ihnen
Fehlerquellen anzeigt, die nur von Ihrem
Kundendienst behoben werden können.
Geräte-Selbsttest starten
1. Gerät ausschalten und 5 Minuten
warten.
2. Gerät einschalten und innerhalb der
ersten 10 Sekunden die TemperaturEinstelltaste, Bild "/4, für
3–5 Sekunden gedrückt halten, bis
-26 °C auf der Temperaturanzeige
leuchtet.
Das Selbsttestprogramm startet, wenn
die Temperaturanzeigen nacheinander
aufleuchten.
Wenn das Gerät nach kurzer Zeit die vor
dem Selbsttest eingestellte Temperatur
anzeigt, ist es in Ordnung.
Blinkt die Anzeige Super für
10 Sekunden, handelt es sich um einen
Fehler.
Benachrichtigen Sie den Kundendienst.
Kundendienst
Einen Kundendienst in Ihrer Nähe finden
Sie im Telefonbuch oder im
Kundendienst-Verzeichnis. Geben Sie
bitte dem Kundendienst die
Erzeugnisnummer (E-Nr.) und die
Fertigungsnummer (FD-Nr.) des Gerätes
an.
Sie finden diese Angaben auf dem
Typenschild. Bild *
Bitte helfen Sie durch Nennung der
Erzeugnis- und Fertigungsnummer mit,
unnötige Anfahrten zu vermeiden. Sie
sparen die damit verbundenen
Mehrkosten.
Reparaturauftrag und Beratung bei Störungen
Die Kontaktdaten aller Länder finden Sie
im beiliegenden KundendienstVerzeichnis.
D 089 54 020 755
A 0810 550 533
CH 0848 840 040
Geräte-Selbsttest beenden
Nach Ablauf des Programmes geht das
Gerät in den Regelbetrieb über.
20
enTable of Contents
enInstruction for Use
Safety and warning information
Before you switch ON the appliance
Please read the operating and
installation instructions carefully!
They contain important
information on how to install,
use and maintain the appliance.
The manufacturer is not liable if
you fail to comply with the
instructions and warnings.
Retain all documents for
subsequent use or for the next
owner.
Technical safety
This appliance contains a small
quantity of environmentallyfriendly but flammable R600a
refrigerant. Ensure that
the tubing of the refrigerant
circuit is not damaged during
transportation and installation.
Leaking refrigerant may cause
eye injuries or ignite.
If damage has occurred
■ Keep naked flames and/or
ignition sources away from the
appliance,
■ thoroughly ventilate the room
for several minutes,
en
■ switch off the appliance and
pull out the mains plug,
■ inform customer service.
The more refrigerant an
appliance contains, the larger
the room must be in which the
appliance is situated. Leaking
refrigerant can form a
flammable gas-air mixture in
rooms which are too small.
The room must be at least 1 m³
per 8 g of refrigerant. The
amount of refrigerant in your
appliance is indicated on the
rating plate inside the appliance.
If the power cord of this
appliance is damaged, it must
be replaced by the
manufacturer, customer service
or a similarly qualified person.
Improper installations
and repairs may put the user
at considerable risk.
Repairs may be performed by
the manufacturer, customer
service or a similarly qualified
person only.
Only original parts supplied by
the manufacturer may be used.
The manufacturer guarantees
that only these parts satisfy the
safety requirements.
A extension cable may be
purchased from customer
service only.
21
en
Important information when
using the appliance
■ Never use electrical
appliances inside the
appliance (e.g. heater, electric
ice maker, etc.). Explosion
hazard!
■ Never defrost or clean the
appliance with a steam
cleaner! The steam may
penetrate electrical parts and
cause a short-circuit. Risk
of electric shock!
■ Do not use pointed or sharp-
edged implements to remove
frost or layers of ice. You
could damage the refrigerant
tubes. Leaking refrigerant may
cause eye injuries or ignite.
■ Do not store products which
contain flammable propellants
(e.g. spray cans) or explosive
substances in the appliance.
Explosion hazard!
■ Do not stand on or lean
heavily against base
of appliance, drawers
or doors, etc
■ For defrosting and cleaning,
pull the mains plug out or
switch off the fuse. Do not pull
out the mains plug by tugging
on the power cord.
■ Store high-percentage alcohol
tightly closed and standing up.
■ Keep plastic parts and the
door seal free of oil and
grease. Otherwise, parts and
door seal will become
porous.
■ Never cover or block the
ventilation openings of the
appliance!
■ Avoiding placing children
and vulnerable people at
risk:
At risk are children, people
who have limited physical,
mental or sensory abilities, as
well as people who have
inadequate knowledge
concerning safe operation of
the appliance.
Ensure that children and
vulnerable people have
understood the hazards.
A person responsible for
safety must supervise or
instruct children and
vulnerable people who are
using the appliance.
Only children from 8 years
and above may use the
appliance.
Supervise children who are
cleaning and maintaining the
appliance.
Never allow children to play
with the appliance.
22
en
■ Do not store bottled or
canned drinks (especially
carbonated drinks) in the
freezer compartment. Bottles
and cans may burst!
■ Never put frozen food straight
from the freezer compartment
into your mouth.
Risk of low-temperature burns!
■ Avoid prolonged touching of
frozen food, ice or the
evaporator pipes, etc.
Risk of low-temperature burns!
Children in the household
■ Keep children away from
packaging and its parts.
Danger of suffocation from
folding cartons and plastic
film!
■ Do not allow children to play
with the appliance!
■ If the appliance features a
lock:
keep the key out of the reach
of children!
General regulations
The appliance is suitable
■ for freezing food,
■ for making ice.
This appliance is intended for
use in the home and the home
environment.
The appliance is suppressed
according to EU Directive
2004/108/EC.
The refrigeration circuit has
been checked for leaks.
This product complies with
the relevant safety regulations
for electrical appliances
(EN 60335-2-24).
Information concerning disposal
* Disposal of packaging
The packaging protects your appliance
from damage during transit. All utilised
materials are environmentally safe and
recyclable. Please help us by disposing
of the packaging in an environmentally
friendly manner.
Please ask your dealer or inquire at your
local authority about current means of
disposal.
* Disposal of your old appliance
Old appliances are not worthless
rubbish! Valuable raw materials can be
reclaimed by recycling old appliances.
This appliance is labelled in
accordance with European
Directive 2012/19/EU concerning
used electrical and electronic
appliances (waste electrical and
electronic equipment - WEEE).
The guideline determines the
framework for the return and
recycling of used appliances as
applicable throughout the EU.
23
en
m Warning
Redundant appliances
1. Pull out the mains plug.
2. Cut off the power cord and discard
with the mains plug.
3. Do not take out the trays
and receptacles: children are
therefore prevented from climbing in!
4. Do not allow children to play with
the appliance once it has spent its
useful life. Danger of suffocation!
Refrigerators contain refrigerant
and gases in the insulation. Refrigerant
and gases must be disposed
of professionally. Ensure that tubing
of the refrigerant circuit is not damaged
prior to proper disposal.
Scope of delivery
After unpacking all parts, check for any
damage in transit.
If you have any complaints, please
contact the dealer from whom you
purchased the appliance or our
customer service.
The delivery consists of the following
parts:
■ Free-standing appliance
■ Interior fittings (depending on model)
■ Bag containing installation materials
■ Operating instructions
■ Installation manual
■ Customer service booklet
■ Warranty enclosure
■ Information on the energy
consumption and noises
Installation location
A dry, well ventilated room is suitable as
an installation location. The installation
location should not be exposed to direct
sunlight and not placed near a heat
source, e.g. a cooker, radiator, etc. If
installation next to a heat source is
unavoidable, use a suitable insulating
plate or observe the following minimum
distances from the heat source:
■ 3 cm to electric or gas cookers.
■ 30 cm to an oil or coal-fired cooker.
The floor of the installation location must
not give way; if required, reinforce floor. If
the floor is uneven, compensate with
supports.
Distance from wall
Fig. #
A gap is not required between the
appliance and side wall. The containers
and shelves are still fully extendable.
Reversing the door
(if required)
If required, we recommend that you have
the door hinges changed over by our
customer service. You can find out the
costs for changing over the door hinges
from your appropriate customer service.
m Warning
While changing over the door hinges,
ensure that the appliance is not
connected to the power supply. Pull out
the mains plug beforehand. To prevent
damaging the back of the appliance,
place adequate padding underneath.
Carefully place the appliance on its
back.
24
Note
If the appliance is placed on its back,
ensure that the wall spacer is not fitted.
Ambient temperature and ventilation
Ambient temperature
The appliance is designed for a specific
climate class. Depending on the climate
class, the appliance can be operated at
the following temperatures.
The climate class can be found on
the rating plate. Fig. *
Climate class Permitted ambient
temperature
SN +10 °C to 32 °C
N +16 °C to 32 °C
ST +16 °C to 38 °C
T +16 °C to 43 °C
Note
The appliance is fully functional within
the room temperature limits
of the indicated climatic class. If
an appliance of climatic class SN
is operated at colder room temperatures,
the appliance will not be damaged up to
a temperature of +5 °C.
Ventilation
Fig. $
The air on the rear
panel of the appliance heats up.
Conduction of the heated air must
not be obstructed. Otherwise,
the refrigerating unit must work harder.
This increases power consumption.
Therefore: Never cover or block
the ventilation openings!
en
Connecting the appliance
After installing the appliance, wait at least
1 hour until the appliance is switched on.
During transportation the oil in
the compressor may have flowed into
the refrigeration system.
Before switching on the appliance for
the first time, clean the interior of
the appliance (see chapter “Cleaning
the appliance”).
Electrical connection
The socket must be near the appliance
and also freely accessible following
installation of the appliance.
The appliance complies with the
protection class I. Connect the appliance
to 220–240 V/50 Hz alternating current
via a correctly installed socket with
protective conductor. The socket must
be fused with a 10 to 16 A fuse.
For appliances operated in nonEuropean countries, check whether the
stated voltage and current type match
the values of your mains supply. This
information can be found on the rating
plate. Fig. *
m Warning
Never connect the appliance
to electronic energy saver plugs.
Our appliances can be used with mains
and sine-controlled inverters. Mainscontrolled inverters are used
for photovoltaic systems which
are connected directly to the national
grid. Sine-controlled inverters must be
used for isolated applications (e.g. on
ships or in mountain lodges) which are
not connected directly to the national
grid.
25
en
Getting to know your appliance
Please fold out the illustrated last page.
These operating instructions refer
to several models.
The features of the models may vary.
The diagrams may differ.
Fig. !
* Not all models.
Controls
Fig. "
1 On/Off button
Serves to switch the whole
appliance on and off.
2 Temperature display
Indicates the set temperature of
the freezer compartment.
3 Display super freezing
Illuminates when super freezing is
on.
4 Temperature selection button
The required temperature is set
with this button.
Switching the appliance on
1-4 Controls
5 NoFrost System
6 Freezer compartment flap
7 Glass shelf
8 Frozen food container (small)
9 Frozen food container (large)
10 Height-adjustable feet
11* Ice pack
12 Freezer calendar
13 Door ventilation
26
Fig. "
Switch on the appliance with the On/Off
button 1.
A warning signal sounds. Temperature
display 2 is flashing.
Press the temperature setting button 4.
The warning signal switches off.
When the freezer compartment has
reached the set temperature, the
temperature display 2 is lit.
We recommend a factory setting of
-18 °C in the freezer compartment.
Operating tips
■ After the appliance has been switched
on, it may take several hours until
the set temperature has been
reached. Do not put any food
in the appliance beforehand.
■ The fully automatic NoFrost system
ensures that the freezer compartment
remains free of ice. Defrosting is not
required.
■ The sides of the housing are
sometimes heated slightly. This
prevents condensation in the area
of the door seal.
■ If the freezer compartment door
cannot be immediately re-opened after
it has been closed, wait until
the resulting low pressure has
equalised.
Setting the temperature
Fig. "
Freezer
The temperature can be set from -16 °C
to -26 °C.
Keep pressing temperature setting
button 4 until the required freezer
compartment temperature is set.
The value last selected is saved. The set
temperature is indicated on temperature
display 2.
en
Alarm functions
Fig. "
Door alarm
The door alarm (continuous sound)
switches on if the appliance door is open
for longer than one minute. Close
the door to switch off the warning signal.
Temperature alarm
The temperature alarm switches on if the
freezer compartment is too warm and the
frozen food is at risk of thawing.
Temperature display, Fig. "/2, is
flashing.
The alarm may switch on without any risk
to the frozen food:
■ when the appliance is switched on,
■ when large quantities of fresh food are
placed in the appliance,
■ if the freezer compartment door is
open too long.
Note
Do not refreeze thawing or thawed food.
Only ready meals (boiled or fried) may
be refrozen.
No longer store the frozen produce for
the max. storage period.
Switching off the alarm
Fig. "
Press the temperature setting button 4 to
switch off the warning signal.
27
en
Usable capacity
Information on the usable capacity can
be found inside your appliance on
the rating plate. Fig. *
Fully utilising the freezer volume
The maximum amount of food can be
placed in the freezer by removing all
fittings. The food can be stacked directly
on the shelves and in the bottom
of the freezer compartment.
Note
To comply with the values indicated on
the rating plate, the fitting at the very top
must remain in the appliance.
Removing the fittings
■ Pull out the frozen food container all
the way, lift at the front and remove.
Fig. %
■ Freezer compartment flap
Fig. '
1. Open freezer compartment flap
halfway,
2. detach holder from one side
of the appliance,
3. pull freezer compartment flap
forwards and remove from
the holder,
4. detach holder from the other side
of the appliance.
Freezer compartment
Use the freezer compartment
■ To store deep-frozen food.
■ To make ice cubes.
■ To freeze food.
Note
Ensure that the freezer compartment
door has been closed properly. If
the door is open, the frozen food will
thaw. The freezer compartment will
become covered in thick ice. Also: waste
of energy due to high power
consumption!
Max. freezing capacity
Information about the max. freezing
capacity within 24 hours can be found
on the rating plate. Fig. *
Prerequisites for max. freezing capacity
■ Switch on super freezing before
placing fresh products
in the compartment (see chapter
entitled “Super freezing”).
■ Removing the fittings
■ The food can be stacked directly on
the shelves and in the bottom of the
freezer compartment.
Note
Do not cover the ventilation slots on
the rear panel with frozen food.
■ Freeze large quantities of food
preferably in the very top
compartment where food freezes
particularly quickly and therefore also
gently.
28
Loading...
