[it] Istruzioni per l’uso e il montaggio 2
*9000572506* 9000572506
â Indice
Istruzioni per l’uso .....................................................................2
Smaltimento ecologico ......................................................................2
Istruzioni di sicurezza................................................................3
Tipi di esercizio ..........................................................................4
Aspirazione ..........................................................................................4
Esercizio di ricircolo ...........................................................................4
Comandi......................................................................................5
Installare e rimuovere il filtro ....................................................5
Istruzioni per l’uso
Produktinfo
Per ulteriori informazioni su prodotti, accessori, pezzi di
ricambio e servizi è possibile consultare il sito Internet
www.constructa.de e l'eShop www.constructa-eshop.com
Trovate i dati di contatto di tutti i paesi nell'accluso elenco dei
centri di assistenza clienti.
Ordine di riparazione e consulenza in caso di guasti
CH 0848 840 040
Fidatevi della competenza del Costruttore. In questo modo
avrete la garanzia di una riparazione effettuata da tecnici
qualificati e con pezzi di ricambio originali per il vostro
elettrodomestico.
Pulizia e manutenzione.............................................................. 6
Sostituire le lampadine.............................................................. 6
Istruzioni di montaggio..............................................................7
Indicazioni di sicurezza............................................................. 7
Installazione................................................................................8
Misure del condotto ...........................................................................8
Preparazione del soffitto....................................................................8
Montare il rivestimento del camino .............................................. 10
Smaltimento ecologico
Questo apparecchio è conforme alla Direttiva
europea 2002/96/CEE su apparecchi usati
elettrici ed elettronici (WEEE - waste electrical and
electronic equipment). La direttiva detta i termini
per il ritiro e il riciclaggio degli apparecchi vecchi
valido a livello europeo.
2
ã=Istruzioni di sicurezza
Indicazioni generali:
Attenersi alle presenti istruzioni per l’uso e in particolare
alle istruzioni di sicurezza. La sicurezza di utilizzo è garantita
solo per l'installazione secondo le regole di buona tecnica
riportate nelle istruzioni di montaggio. Conservare le istruzioni
per l'uso per il successivo utilizzo o per il futuro proprietario.
Questo apparecchio è destinato solo all’utilizzo in abitazioni
private. Il produttore declina qualsiasi responsabilità per danni
dovuti all’utilizzo non conforme o errato.
Pericolo di soffocamento!
dovuto al materiale di imballaggio. Non asciare mai
che i bambini giochino con il materiale di imballaggio.
Dopo la rimozione dell’imballaggio, accertarsi
che l’apparecchio non riporti danni visibili. Se sono presenti
danni dovuti al trasporto, non collegare l’apparecchio alla rete.
Le presenti istruzioni per l’uso sono valide per diverse varianti
dell’apparecchio. È possibile che alcune caratteristiche
dell’impianto descritte non siano presenti nel proprio
apparecchio.
Adulti e bambini non devono mai usare l’apparecchio senza
sorveglianza, nel caso in cui non siano nelle condizioni fisiche
o mentali o manchino loro le conoscenze e l’esperienza
necessarie per utilizzare l’apparecchio in modo conforme
esicuro.
Non lasciare mai che i bambini giochino con l’apparecchio!
Per ulteriori domande o anomalie, il nostro servizio clienti
è sempre disponibile (vedi elenco dei centri di assistenza).
In caso di chiamata, indicare i seguenti numeri:
E-Nr. FD
I numeri sono sulla targhetta identificativa nella parte interna
dell’apparecchio (a tale scopo rimuovere il filtro metallico
antigrasso).
Riportare i numeri nel campo superiore, in modo
da non doverli cercare a lungo, in caso di necessità.

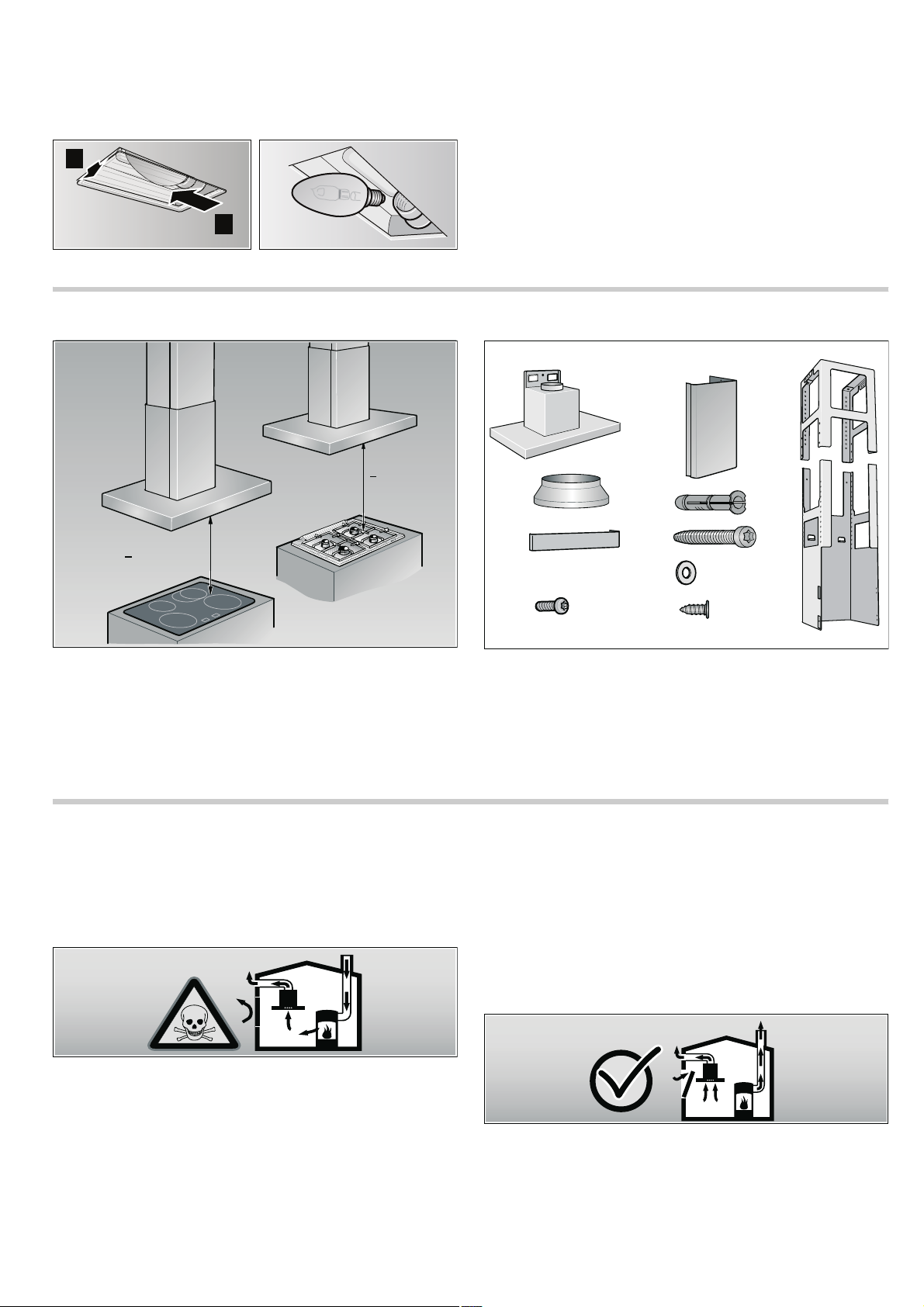

Installazione
Pericolo di vita, pericolo di avvelenamento!
Causato dai gas di combustione riaspirati. Non usare mai
l'apparecchio con aspirazione insieme ad un focolare
dipendente dall'aria ambiente, se non è garantita
un'alimentazione sufficiente di aria.
Un esercizio sicuro è possibile solo se la depressione nella
stanza in cui è installato l'apparecchio non supera i 4 Pa (0,04
mbar). Questo è garantito se può affluire aria nella stanza
necessaria alla combustione attraverso aperture non fisse, per
es. porte, finestre in combinazione con un canale di adduzione/
scarico aria o altre misre tecniche.
Consultate in ogni caso lo spazzacamino responsabile che è in
grado di giudicare la ventilazione complessiva in casa e
proporre misure adeguate.
Se la cappa è usata solo nella modalità a circolazione d'aria, il
suo esercizio è possibile senza limitazioni.
Pericolo di incendio!
dovuto alla produzione di scintille. L’installazione
dell’apparecchio sopra un focolare per combustibili solidi
(ad es. legno o carbone), è consentita solo se questo è dotato
di copertura chiusa e non estraibile.
Attenzione!
Pericolo di danni dovuto ad accumulo di calore causato dalla
distanza troppo ridotta tra l’apparecchio e l’armadio alto
o la parete. L’apparecchio deve essere installato solo
su un lato direttamente a fianco di un armadio alto o una
parete. La distanza dalla parete o da un armadio alto deve
essere di almeno 50 mm.
Le distanze di sicurezza prescritte devono essere mantenute.
Attenersi anche alle indicazioni relative al proprio piano
di cottura. Se vengono installati punti di cottura a gas
ed elettrici insieme, è necessario rispettare la distanza
massima indicata.
La larghezza della cappa di aspirazione deve corrispondere
almeno alla larghezza dei punti di cottura.
Per l’installazione è necessario rispettare le disposizioni
in materia di edilizia attualmente in vigore e le norme
del fornitore locale di elettricità e gas.
Pericolo di scossa elettrica!
dovuto a cavo di collegamento danneggiato. Durante
l’installazione, fare attenzione a non piegare o serrare il cavo
di collegamento.
I focolari che dipendono dall'aria ambiente (per es. a gas, olio,
legna o carbone, scaldabagni, caldaie elettriche) riscaldano
l'aria per la combustione presente nella stanza ed eliminano i
gas di scarico all'esterno attraverso un impianto (per es.
camino).
Insieme alla cappa accesa, dalla cucina e dalle stanze
adiacenti viene sottratta dell'aria - senza un'alimentazione
sufficiente di aria si crea la depressione. I gas velenosi dal
camino o dal canale della cappa vengono riaspirati nelle
stanze.
■ Assicurare sempre un'alimentazione di aria sufficiente.
■ Un'apertura nel muro per alimentazione/scarico aria non
garantisce il rispetto del valore limite.
Pericolo di incendio, pericolo di lesioni!
dovuto a cavo di collegamento danneggiato. Se il cavo
di collegamento è danneggiato, è necessario farlo sostituire
da un tecnico autorizzato (elettroinstallatore).
Pericolo di lesione!
Causato durante l'installazione da bordi affilati. Indossare
sempre guanti di protezione durante l'installazione
dell'apparecchio.
Pericolo di lesioni!
dovuto alla caduta dell’apparecchio. Tutte le viti di sicurezza
e i tappi di sicurezza devono essere montati saldamente.
3
Utilizzo
Pericolo di ustioni!
dovuto ad apparecchio bollente nell’utilizzo del piano
di cottura. Tenere lontano dalla portata dei bambini e attenersi
all'uso conforme.
Pericolo di lesioni, pericolo di danni!
dovuti a oggetti collocati sull’apparecchio. Non collocare alcun
oggetto sull'apparecchio.
Pericolo di incendio, pericolo di ustioni!
dovuto a punto di cottura acceso senza alcuna pentola.
Utilizzare sempre i punti di cottura con pentole adeguate.
Regolare la fiamma in modo tale che non guizzi fuori dalla
pentola.
Pericolo di ustioni, pericolo di danni!
dovuti all’utilizzo di più punti di cottura a gas
contemporaneamente. Non utilizzare mai due punti di cottura
a gas contemporaneamente con la fiamma al massimo
per oltre 15 minuti. L’alloggiamento diventa bollente a causa
del calore elevato.
Attenzione: un bruciatore grande con oltre 5 kW (Wok)
corrisponde alla potenza di due bruciatori a gas.
Pericolo di incendio!
■ dovuto a depositi di grasso nel filtro metallico antigrasso.
Non lavorare mai sotto l'apparecchio con fiamme libere
(ad es. fiammeggiare). Utilizzare sempre l’apparecchio
con un filtro metallico antigrasso. Pulire regolarmente il filtro
metallico antigrasso.
■ dovuto al surriscaldamento di grassi e oli. Riscaldare grassi
e oli mantenendo una stretta sorveglianza. Non spegnere
mai il fuoco con l'acqua, ma sempre tramite coperte
antincendio, coperchi o piatti.
Attenzione!
Pericolo di danni da corrosione. Accendere sempre
l'apparecchio durante la cottura per evitare la formazione di
condensa. La condensa può causare danni da corrosione.
Pericolo di lesioni!
tramite spie LED del gruppo di rischio 1. Non guardare
direttamente le spie LED accese per un periodo superiore
a 100 secondi.
Pulizia e manutenzione
Pericolo di ustioni, pericolo di scossa elettrica!
dovuti all’apparecchio. Prima della pulizia o della
manutenzione, attendere sempre che l’apparecchio si raffreddi.
Disattivare il salvavita o estrarre la spina dalla presa.
Attenzione!
■ Pericolo di danni da umidità che penetra nell'elettronica. Non
pulire mai gli elementi di comando con un panno bagnato.
■ Danni alla superficie causati da una errata pulizia. Pulire le
superfici in acciaio inox sempre nel verso della spazzolatura.
Non usare un detergente per acciaio inox sugli elementi di
comando.
■ Danni alla superficie causati da detergenti aggressivi o
abrasivi. Non usare mai detergenti aggressivi e abrasivi.
Manutenzione e riparazione
Pericolo di incendio, pericolo di lesioni!
dovuto a riparazione non appropriata. Disattivare il salvavita
o estrarre la spina dalla presa. Le riparazioni devono essere
eseguite unicamente da un tecnico autorizzato
(elettroinstallatore).
Pericolo di lesioni!
dovuto ad anomalie o danni all’apparecchio. Disattivare
il salvavita o estrarre la spina e contattare il servizio clienti.
Pericolo di incendio, pericolo di lesioni!
dovuto a cavo di collegamento danneggiato. Se il cavo
di collegamento è danneggiato, è necessario farlo sostituire
da un tecnico autorizzato (elettroinstallatore).
Pericolo di ustioni, pericolo di scossa elettrica!
per lampadina difettosa. Disattivare il salvavita o estrarre
la spina dalla presa. Sostituire sempre le lampadine difettose
non appena si riscontra il problema (lasciare prima raffreddare
le lampadine), per evitare il sovraccarico delle altre lampadine.
Tipi di esercizio
Questo apparecchio può essere impiegato per aspirazione
o ricircolo.
Aspirazione
L’aria aspirata viene purificata attraverso il filtro
antigrasso e convogliata all'esterno tramite un
sistema di tubi.
Avvertenza: L’aria esausta deve essere immessa in un camino
per il fumo o per i gas di scarico funzionante, oppure in un
pozzo di aerazione dei locali di installazione di focolari.
■ Se l’aria esausta viene immessa in un camino per fumo o gas
di scarico non in funzione, è necessario ottenere
l’autorizzazione di un tecnico specializzato.
■ Se l’aria esausta viene condotta attraverso la parete esterna,
è necessario utilizzare una cassetta a muro telescopica.
4
Esercizio di ricircolo
L’aria aspirata viene purificata attraverso il filtro
antigrasso e un filtro ai carboni attivi e quindi
reimmessa nella cucina.
Avvertenza: Per catturare gli odori nell'esercizio di ricircolo,
è necessario installare un filtro ai carboni attivi. Le diverse
possibilità di attivazione dell’apparecchio con esercizio
di ricircolo sono indicate nell’opuscolo o devono essere
richieste al proprio rivenditore specializzato. Gli accessori
necessari sono disponibili presso i rivenditori specializzati,
tramite il servizio clienti o il punto vendita on-line. I numeri degli
accessori sono riportati nella parte finale delle istruzioni
per l’uso.
Comandi
/XFHRQRII
2QRII
'LVSOD\OLYHOOLâ
GLâYHQWLOD]LRQH
$EEDVVDUHLOâYHQWLODWRUH $XPHQWDUHLOâYHQWLODWRUHâ
OLYHOORLQWHQVLYR
/XFHRQRII
/LYHOOLGLâYHQWLOD]LRQH
Le presenti istruzioni per l’uso sono valide per diverse varianti
dell’apparecchio. È possibile che alcune caratteristiche
dell’impianto descritte non siano presenti nel proprio
apparecchio.
Avvertenza: Accendere la cappa di aspirazione prima
di iniziare la cottura e spegnerla solo pochi minuti dopo
il termine della cottura. In questo modo il vapore di cottura
viene aspirato in modo efficace.
Quadro di comando variante 1
Quadro di comando variante 2
Attivare il ventilatore: variante 1
Premere il tasto on/off.
Aumentare il livello di ventilazione con il tasto @ o diminuirlo
con il tasto A.
Livello intensivo
In caso di produzione di odori e vapori particolarmente forti,
è possibile utilizzare il livello intensivo.
Premere più volte il tasto @, fino a quando nel display
compare ˜ / ›.
Il tempo di esecuzione è limitato. In seguito, l’apparecchio
passerà automaticamente a un livello di ventilazione più basso.
È possibile cambiare manualmente il livello in qualsiasi
momento.
Post-funzionamento ventola
Premere più volte il tasto A , fino a quando nel display
compare –. Il tempo di esecuzione è limitato. L'apparecchio
funziona per 10 minuti alla velocità della ventola 1 e poi si
spegne automaticamente.
Attivare il ventilatore: variante 2
Con i tasti 1, 2 e 3 aumentare o diminuire i livelli
di ventilazione.
Illuminazione
L’illuminazione può essere attivata o disattivata in modo
indipendente dal ventilatore.
Installare e rimuovere il filtro
ã=Pericolo di ustioni, pericolo di scossa elettrica!
dovuti all’apparecchio. Prima della pulizia o della
manutenzione, attendere sempre che l’apparecchio si raffreddi.
Disattivare il salvavita o estrarre la spina dalla presa.
Rimuovere il filtro metallico antigrasso
1.Sbloccare la chiusura e abbassare il filtro metallico
antigrasso.
Con l’altra mano, afferrare il filtro metallico antigrasso
da sotto.
2.Rimuovere il filtro metallico antigrasso dal suo supporto.
Con aspirazione perimetrale
1.Tirare verso il basso il filtro metallico antigrasso.
Con l’altra mano, afferrare il filtro metallico antigrasso
da sotto.
2.Rimuovere il filtro metallico antigrasso dal suo supporto.
Avvertenze
■ Il grasso può raccogliersi nella parte inferiore del filtro
metallico antigrasso.
– Non inclinare il filtro metallico antigrasso, per evitare
la caduta di gocce di grasso.
Installare il filtro metallico antigrasso
1.Inserire il filtro metallico antigrasso.
Con l’altra mano, afferrare il filtro metallico antigrasso
da sotto.
2.Sollevare il filtro metallico antigrasso e innestare la chiusura.
5
Pulizia e manutenzione
ã=Pericolo di ustioni, pericolo di scossa elettrica!
dovuti all’apparecchio. Prima della pulizia o della
manutenzione, attendere sempre che l’apparecchio si raffreddi.
Disattivare il salvavita o estrarre la spina dalla presa.
Attenzione!
■ Pericolo di danni da umidità che penetra nell'elettronica. Non
pulire mai gli elementi di comando con un panno bagnato.
■ Danni alla superficie causati da una errata pulizia. Pulire le
superfici in acciaio inox sempre nel verso della spazzolatura.
Non usare un detergente per acciaio inox sugli elementi di
comando.
■ Danni alla superficie causati da detergenti aggressivi o
abrasivi. Non usare mai detergenti aggressivi e abrasivi.
Pulire la superficie dell’apparecchio
Per i detergenti e i prodotti di pulizia idonei all’apparecchio
è possibile fare riferimento alla hotline o al punto vendita online (vedi parte iniziale delle istruzioni per l’uso).
Avvertenza: La superficie dell’apparecchio e gli elementi
di comando sono sensibili ai graffi. Osservare le condizioni
di garanzia riportate nel libretto di servizio allegato
eleseguenti indicazioni dipulizia:
■ Pulire la superficie con un panno morbido e umido,
utilizzando un detersivo per piatti o un detergente per vetri
delicato. Ammorbidire lo sporco secco con un panno umido.
Non grattare!
■ Non utilizzare panni asciutti, spugne abrasive, detersivi
abrasivi e detergenti contenenti sabbia, soda, acidi e cloro
o altri agenti aggressivi.
■ Pulire le superfici in acciaio inox seguendo la direzione della
levigatura.
■ Per gli elementi di comando non utilizzare detergenti
per acciaio inox o panni bagnati.
Pulire il filtro metallico antigrasso
I filtri metallici antigrasso utilizzati contengono le particelle
grasse del vapore di cottura. Nel normale utilizzo (da 1 a 2 ore
al giorno), i filtri metallici antigrasso devono essere puliti ogni
tre mesi circa.
Avvertenze
■ Non utilizzare detergenti aggressivi, acidi o contenenti alcali.
■ Nella pulizia del filtro metallico antigrasso, pulire anche
il supporto del filtro metallico antigrasso dell'apparecchio
conunpanno umido.
■ Il filtro metallico antigrasso può essere pulito con lavaggio
in lavastoviglie o a mano.
In lavastoviglie:
Avvertenza: In caso di lavaggio in lavastoviglie, possono
verificarsi leggere alterazioni di colore. Ciò non influisce
in alcun modo sul funzionamento del filtro metallico antigrasso.
■ Non lavare i filtri metallici antigrasso molto sporchi insieme
alle altre stoviglie.
■ Riporre i filtri metallici antigrasso nella lavastoviglie senza
fissarli. I filtri metallici antigrasso non devono essere stretti
oserrati.
Amano:
Avvertenza: In caso di sporco ostinato è possibile utilizzare
uno sgrassatore speciale. Questo prodotto può essere ordinato
tramite il punto vendita on-line.
■ Mettere a mollo i filtri metallici antigrasso in liscivia calda.
■ Per la pulizia utilizzare una spazzola e quindi sciacquare
bene il filtro.
■ Lasciare asciugare il filtro metallico antigrasso.
Sostituire le lampadine
ã=Pericolo di ustioni, pericolo di scossa elettrica!
per lampadina difettosa. Disattivare il salvavita o estrarre
la spina dalla presa. Sostituire sempre le lampadine difettose
non appena si riscontra il problema (lasciare prima raffreddare
le lampadine), per evitare il sovraccarico delle altre lampadine.
Importante! Utilizzare solo luci dello stesso tipo e potenza (vedi
portalampada o targhetta identificativa nella parte interna
dell’apparecchio: a questo scopo rimuovere il filtro metallico
antigrasso).
Sostituire le lampadine alogene
Avvertenza: Durante l’installazione, le lampadine alogene
non devono essere toccate in corrispondenza del bulbo
di vetro. Per installare le lampadine alogene utilizzare un panno
pulito.
1. Rimuovere con cautela il coperchio ad anello della
lampadina con un attrezzo adeguato.
2. Estrarre la lampadina e sostituirla con una dello stesso tipo.
3. Montare il coperchio della lampadina.
4. Inserire la spina di rete o riattivare il salvavita.
6
Sostituire le lampadine a incandescenza
[
[
[ [
[
[[
[
[
[
1.Sollevare leggermente la copertura della lampada e
spostarla verso l'esterno dell'apparecchio.
2.Svitare la lampadina e sostituirla con una dello stesso tipo.
Istruzioni di montaggio
HOHFWUR JD]
!
PP
3.Montare il coperchio della lampadina.
4.Inserire la spina di rete o riattivare il salvavita.
Spie LED
Le spie LED difettose devono essere sostituite esclusivamente
dal produttore, dal servizio clienti o da un tecnico specializzato
autorizzato (elettricista).
ã=Pericolo di lesioni!
tramite spie LED del gruppo di rischio 1. Non guardare
direttamente le spie LED accese per un periodo superiore
a 100 secondi.
!
PP
Indicazioni di sicurezza
ã=Pericolo di vita, pericolo di avvelenamento!
Causato dai gas di combustione riaspirati. Non usare mai
l'apparecchio con aspirazione insieme ad un focolare
dipendente dall'aria ambiente, se non è garantita
un'alimentazione sufficiente di aria.
■ Questo apparecchio viene installato al soffitto della cucina
o a un controsoffitto resistente.
■ Per altri componenti accessori speciali (ad es. per esercizio
di ricircolo) consultare le istruzioni di installazione allegate.
■ Le superfici dell’apparecchio sono delicate. Evitare danni
durante l'installazione.
■ Assicurare sempre un'alimentazione di aria sufficiente.
■ Un'apertura nel muro per alimentazione/scarico aria non
garantisce il rispetto del valore limite.
Un esercizio sicuro è possibile solo se la depressione nella
stanza in cui è installato l'apparecchio non supera i 4 Pa (0,04
mbar). Questo è garantito se può affluire aria nella stanza
necessaria alla combustione attraverso aperture non fisse, per
es. porte, finestre in combinazione con un canale di adduzione/
scarico aria o altre misre tecniche.
I focolari che dipendono dall'aria ambiente (per es. a gas, olio,
legna o carbone, scaldabagni, caldaie elettriche) riscaldano
l'aria per la combustione presente nella stanza ed eliminano i
gas di scarico all'esterno attraverso un impianto (per es.
camino).
Insieme alla cappa accesa, dalla cucina e dalle stanze
adiacenti viene sottratta dell'aria - senza un'alimentazione
sufficiente di aria si crea la depressione. I gas velenosi dal
camino o dal canale della cappa vengono riaspirati nelle
stanze.
Consultate in ogni caso lo spazzacamino responsabile che è in
grado di giudicare la ventilazione complessiva in casa e
proporre misure adeguate.
Se la cappa è usata solo nella modalità a circolazione d'aria, il
suo esercizio è possibile senza limitazioni.
7
ã=Pericolo di incendio!
[
[
[
dovuto alla produzione di scintille. L’installazione
dell’apparecchio sopra un focolare per combustibili solidi
(ad es. legno o carbone), è consentita solo se questo è dotato
di copertura chiusa e non estraibile.
Per l’installazione è necessario rispettare le disposizioni
in materia di edilizia attualmente in vigore e le norme
del fornitore locale di elettricità e gas.
ã=Pericolo di scossa elettrica!
dovuto a cavo di collegamento danneggiato. Durante
l’installazione, fare attenzione a non piegare o serrare il cavo
di collegamento.
Installazione
Misure del condotto
Avvertenza: Il produttore dell'apparecchio non si assume
garanzia per le contestazioni relative al condotto.
■ L'apparecchio raggiunge la massima prestazione con un
tubo di scarico corto e dritto, che ha un diametro
possibilmente grande.
■ In presenza di tubi di scarico lunghi, molte curve o un
diametro inferiore a 150 mm non si raggiunge la prestazione
ottimale di aspirazione e il rumore del ventilatore aumenta.
■ I tubi o flessibili per il condotto di scarico dell'aria devono
essere in materiale ignifugo.
Tubi rotondi
Si consiglia un diametro interno di 150 mm, tuttavia di almeno
120 mm.150 mm
Canali piatti
La sezione interna deve corrispondere al diametro dei tubi
rotondi.
Ø 150 mm ca. 177 cm
Ø 120 mm ca. 113 cm
■ I canali piatti non devono presentare rinvii taglienti.
■ Nel caso di diametri diversi del condotto utilizzare strisce di
tenuta.
2
2
ã=Pericolo di lesione!
Causato durante l'installazione da bordi affilati. Indossare
sempre guanti di protezione durante l'installazione
dell'apparecchio.
ã=Pericolo di lesioni!
dovuto alla caduta dell’apparecchio. Tutte le viti di sicurezza
e i tappi di sicurezza devono essere montati saldamente.
4. Trapanare quattro fori con Ø 8 mm e profondità 80 mm per
il fissaggio ed inserire i tasselli a paro con il muro.
5. Fissare al soffitto la parte superiore del telaio di supporto
tramite 4 viti.
Avvertenza: Fare attenzione a posizionare correttamente
il telaio. La staffa centrale definisce il lato preferito e deve
essere rivolta in direzione dell'elemento di comando
del piano di cottura.
Preparazione del soffitto
■ Il soffitto deve essere piano, orizzontale e sufficientemente
solido e resistente.
■ La profondità dei fori deve corrispondere alla lunghezza delle
viti. I tasselli devono avere un appoggio fisso.
■ Le viti e i tasselli in dotazione sono progettati per muri
massicci in mattoni. Per altri tipi di costruzioni (ad es. Rigips,
calcestruzzo poroso, mattoni Poroton) è necessario utilizzare
elementi di fissaggio adeguati.
■ Il peso max. della cappa di aspirazione è pari a 50 kg.
Montaggio del telaio di supporto superiore
1. Prima di procedere al montaggio definire l’altezza
complessiva del telaio di supporto e contrassegnare i fori
di fissaggio.
Avvertenza: Il telaio è regolabile in altezza con intervalli
di 20 mm.
2. Tracciare sul soffitto il punto centrale dell'apparecchio.
3. Con l’ausilio della dima di foratura tracciare sul soffitto
le posizioni per le viti.
8
Montaggio del telaio di supporto inferiore
[
[
Fissare con 10 viti la parte superiore e inferiore del telaio
di supporto fino a raggiungere l’altezza complessiva
determinata.
Avvertenze
■ Fare attenzione a posizionare correttamente la parte inferiore
del telaio. Il lato aperto deve essere rivolto in direzione degli
elementi di comando del piano di cottura.
■ Allentando le viti di fissaggio è possibile orientare
in un secondo momento il telaio di supporto.
$EOXIW
PP
8POXIW
PP
Fissare i raccordi
Avvertenza: Se si utilizza un tubo in alluminio, levigare prima
la zona di raccordo.
Tubo di scarico Ø 150 mm (dimensione consigliata)
Fissare il tubo di scarico direttamente al manicotto dell’aria.
Tubo di scarico Ø 120 mm
1.Fissare il manicotto di riduzione direttamente al manicotto
dell’aria.
2.Fissare il tubo di scarico al manicotto di riduzione.
3.Sigillare ermeticamente entrambi i punti di collegamento.
[
Montaggio dell’apparecchio
1.Agganciare l’apparecchio nel telaio di supporto inserendolo
dal basso.
Avvertenza: Fare attenzione a non schiacciare il cavo di rete.
2.Fissare l’apparecchio al telaio con 2 viti di sicurezza.
Collegamento elettrico
ã=Pericolo di scossa elettrica!
dovuto a cavo di collegamento danneggiato. Durante
l’installazione, fare attenzione a non piegare o serrare il cavo
di collegamento.
I dati di collegamento necessari sono sulla targhetta
identificativa nella parte interna dell’apparecchio, a tale scopo
rimuovere il filtro metallico antigrasso.
Lunghezza del cavo di collegamento: circa 1,30 m
Questo apparecchio è conforme ai requisiti di protezione
RFI dell’Unione Europea.
Questo apparecchio deve essere collegato unicamente a una
presa con contatto di terra conforme alle disposizioni di legge.
Possibilmente, collocare la presa con contatto di terra
all’interno del rivestimento del camino.
■ La presa con contatto di terra dovrebbe essere collegata
attraverso un circuito elettrico a parte.
■ Selapresa concontatto diterra nonèpiùaccessibile dopo
l'installazione dell'apparecchio, deve essere presente
un separatore di rete come per l'allacciamento fisso.
In caso di allacciamento fisso, è necessario installare
un interruttore onnipolare (interruttore automatico, salvavita
e protezioni) con almeno 3 mm di apertura dei contatti.
L’allacciamento fisso deve essere eseguito esclusivamente
da un tecnico specializzato.
3.Agganciare e fissare le staffe di sicurezza.
9
Montare il rivestimento del camino
ã=Pericolo di lesione!
Causato durante l'installazione da bordi affilati. Indossare
sempre guanti di protezione durante l'installazione
dell'apparecchio.
1. Separare i rivestimenti del camino.
A tal proposito, rimuovere il nastro adesivo.
2. Rimuovere la pellicola protettiva da entrambi i lati.
3. Posizionare sull’apparecchio e congiungere entrambe le parti
del camino superiore.
Avvertenza: Per evitare di provocare graffi, mettere della
carta come protezione sopra gli spigoli del rivestimento
esterno del camino.
4. Spingere verso l’alto la parte superiore del camino e fissarla
con 2 viti.
5. Posizionare e congiungere entrambe le parti inferiori
del camino.
10
&=;
11
Constructa Vertriebs-GmbH
Carl-Wery-Straße 34
81739 München
DEUTSCHLAND
(900709)
Loading...
