: Wichtige Sicherheitshinweise
Diese Anleitung sorgfältig lesen. Nur dann
können Sie Ihr Gerät sicher und richtig
bedienen. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder
für Nachbesitzer aufbewahren.
Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der
Installateur ist für das einwandfreie Funktionieren am Aufstellungsort verantwortlich.
Dieses Gerät ist nur für den privaten Haushalt und das häusliche Umfeld bestimmt.
Das Gerät ist nicht für den Betrieb im
Außenbereich bestimmt. Das Gerät während des Betriebes beaufsichtigen. Der Hersteller haftet nicht für Schäden durch
unsachgemäßen Gebrauch oder falsche
Bedienung.
Dieses Gerät kann von Kindern ab 8 Jahren
und Personen mit reduzierten physischen,
sensorischen oder mentalen Fähigkeiten
oder Mangel an Erfahrung oder Wissen
benutzt werden, wenn sie von einer Person,
die für ihre Sicherheit verantwortlich ist,
beaufsichtigt oder von ihr bezüglich des
sicheren Gebrauchs des Gerätes unterwiesen wurden und sie die daraus resultierenden Gefahren verstanden haben.
Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 8 Jahre und älter und werden beaufsichtigt.
Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten.
Das Gerät nach dem Auspacken prüfen.
Bei einem Transportschaden nicht anschließen.
Dieses Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einer Fernsteuerung bestimmt.
Erstickungsgefahr!
Verpackungsmaterial ist für Kinder gefährlich. Kinder nie mit Verpackungsmaterial
spielen lassen.
Lebensgefahr!
Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen.
Immer für ausreichend Zuluft sorgen, wenn
das Gerät im Abluftbetrieb gleichzeitig mit
einer raumluftabhängigen Feuerstätte verwendet wird.
2
Brandgefahr!
■
Die Fettablagerungen im Fettfilter können
sich entzünden.
Fettfilter mindestens alle 2 Monate reinigen.
Raumluftabhängige Feuerstätten (z.B. gas-,
öl-, holz- oder kohlebetriebene Heizgeräte,
Durchlauferhitzer, Warmwasserbereiter)
beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine
Abgasanlage (z.B. Kamin) ins Freie.

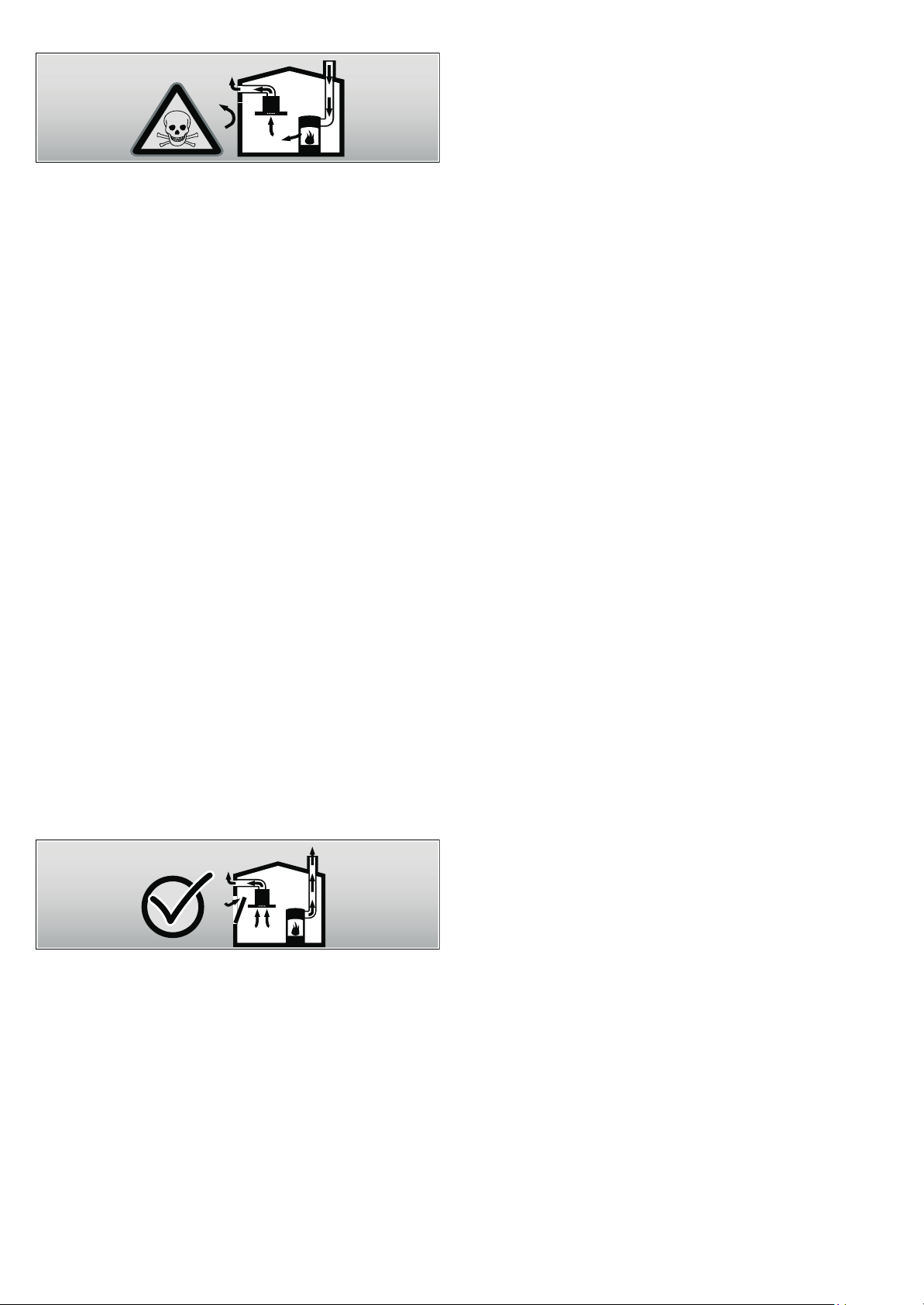

In Verbindung mit einer eingeschalteten
Dunstabzugshaube wird der Küche und den
benachbarten Räumen Raumluft entzogen ohne ausreichende Zuluft entsteht ein
Unterdruck. Giftige Gase aus dem Kamin
oder Abzugsschacht werden in die Wohnräume zurückgesaugt.
■
Es muss daher immer für ausreichende
Zuluft gesorgt werden.
■
Ein Zuluft-/Abluftmauerkasten allein stellt
die Einhaltung des Grenzwertes nicht
sicher.
Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum
der Feuerstätte 4 Pa (0,04 mbar) nicht
überschreitet. Dies kann erreicht werden,
wenn durch nicht verschließbare Öffnungen,
z.B. in Türen, Fenstern, in Verbindung mit
einem Zuluft- / Abluftmauerkasten oder
durch andere technische Maßnahmen, die
zur Verbrennung benötigte Luft nachströmen kann.
Gerät nie ohne Fettfilter betreiben.
Brand gef ahr !
■
Die Fettablagerungen im Fettfilter können
sich entzünden. In der Nähe des Gerätes
nie mit offener Flamme arbeiten (z.B. flambieren). Gerät nur dann in der Nähe einer
Feuerstätte für feste Brennstoffe (z.B. Holz
oder Kohle) installieren, wenn eine
geschlossene, nicht abnehmbare Abdeckung vorhanden ist. Es darf keinen Funkenflug geben.
Brand gef ahr !
■
Heißes Öl und Fett entzündet sich schnell.
Heißes Öl und Fett nie unbeaufsichtigt lassen. Nie ein Feuer mit Wasser löschen.
Kochstelle ausschalten. Flammen vorsichtig mit Deckel, Löschdecke oder Ähnlichem ersticken.
Brand gef ahr !
■
Gas-Kochstellen ohne aufgesetztes Kochgeschirr entwickeln im Betrieb große
Hitze. Ein darüber angebrachtes Lüftungsgerät kann beschädigt oder in Brand
gesetzt werden. Gas-Kochstellen nur mit
aufgesetztem Kochgeschirr betreiben.
Brand gef ahr !
■
Bei gleichzeitigem Betrieb mehrerer GasKochstellen entwickelt sich große Hitze.
Ein darüber angebrachtes Lüftungsgerät
kann beschädigt oder in Brand gesetzt
werden. Zwei Gaskochstellen nie gleichzeitig mit größter Flamme länger als
15 Minuten betreiben. Ein Großbrenner
mit mehr als 5kW (Wok) entspricht der
Leistung von zwei Gasbrennern.
Ziehen Sie in jedem Fall den Rat des
zuständigen Schornsteinfegermeisters
hinzu, der den gesamten Lüftungsverbund
des Hauses beurteilen kann und Ihnen die
passende Maßnahme zur Belüftung vorschlägt.
Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.
Verbrennungsgefahr!
Die zugänglichen Teile werden im Betrieb heiß. Nie die heißen Teile berühren. Kinder fernhalten.
Verletzungsgefahr!
■
Bauteile innerhalb des Gerätes können
scharfkantig sein. Schutzhandschuhe tragen.
Verletzungsgefahr!
■
Auf dem Gerät abgestellte Gegenstände
können herabfallen. Keine Gegenstände
auf das Gerät stellen.
3
Stromschlaggefahr!
■
Ein defektes Gerät kann einen Stromschlag verursachen. Nie ein defektes
Gerät einschalten. Netzstecker ziehen
oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.
Stromschlaggefahr!
■
Unsachgemäße Reparaturen sind gefährlich. Nur ein von uns geschulter Kundendienst-Techniker darf Reparaturen
durchführen und beschädigte Anschlussleitungen austauschen. Ist das Gerät
defekt, Netzstecker ziehen oder Sicherung
im Sicherungskasten ausschalten. Kundendienst rufen.
Stromschlaggefahr!
■
Eindringende Feuchtigkeit kann einen
Stromschlag verursachen. Keinen Hochdruckreiniger oder Dampfreiniger verwenden.
Umweltschutz
Ursachen für Schäden
Achtung!
Beschädigungsgefahr durch Korrosionsschäden. Gerät beim
Kochen immer einschalten, um Kondenswasserbildung zu vermeiden. Kondenswasser kann zu Korrosionsschäden führen.
Defekte Lampen immer sofort austauschen, um eine Überlastung der restlichen Lampen zu verhindern.
Beschädigungsgefahr durch eindringende Nässe in die Elektronik. Bedienelemente nie mit nassem Tuch reinigen.
Oberflächenbeschädigung durch falsche Reinigung. Edelstahlflächen nur in Schliffrichtung reinigen. Für Bedienelemente keinen Edelstahlreiniger verwenden.
Oberflächenbeschädigung durch scharfe oder scheuernde Reinigungsmittel. Scharfe und scheuernde Reinigungsmittel nie
verwenden.
Beschädigungsgefahr durch Kondensat-Rücklauf. Abluftkanal
vom Gerät aus leicht abfallend installieren (1° Gefälle).
Packen Sie das Gerät aus und entsorgen Sie die Verpackung
umweltgerecht.
Betriebsarten
Dieses Gerät können Sie im Abluft- oder Umluftbetrieb einsetzen.
Abluftbetrieb
Die angesaugte Luft wird durch die Fettfilter
gereinigt und durch ein Rohrsystem ins
Freie geleitet.
Hinweis: Die Abluft darf weder in einen in Betrieb befindlichen
Rauch- oder Abgaskamin, noch in einen Schacht, welcher der
Entlüftung von Aufstellungsräumen von Feuerstätten dient,
abgegeben werden.
■ Soll die Abluft in einen Rauch- oder Abgaskamin geführt wer-
den, der nicht in Betrieb ist, muss die Zustimmung des
zuständigen Schornsteinfegermeisters eingeholt werden.
■ Wird die Abluft durch die Außenwand geleitet, sollte ein Tele-
skop-Mauerkasten verwendet werden.
Umweltschonende Entsorgung
Dieses Gerät entspricht der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE – waste electrical and electronic
equipment). Die Richtlinie gibt den Rahmen für
eine EU-weit gültige Rücknahme und Verwertung
der Altgeräte vor.
Umluftbetrieb
Die angesaugte Luft wird durch die Fettfilter und
einen Aktivkohlefilter gereinigt und wieder in die
Küche zurückgeführt.
Hinweis: Um die Gerüche im Umluftbetrieb zu binden, müssen
Sie einen Aktivkohlefilter einbauen. Die verschiedenen Möglichkeiten das Gerät im Umluftbetrieb zu betreiben, entnehmen Sie
der Prospektur oder fragen Sie Ihren Fachhändler. Das dafür
notwendige Zubehör erhalten Sie im Fachhandel, beim Kundendienst oder im Online-Shop. Die Zubehör-Nummern finden Sie
am Ende der Gebrauchsanleitung.
4
Gerät bedienen
Diese Anleitung gilt für mehrere Gerätevarianten. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind,
die nicht auf Ihr Gerät zutreffen.
Hinweis: Schalten Sie die Dunstabzugshaube bei Kochbeginn
ein und erst einige Minuten nach Kochende wieder aus. Der
Küchendunst wird so am wirkungsvollsten beseitigt.
Bedienfeld
Reinigen und warten
: Verbrennungsgefahr!
Das Gerät wird während des Betriebs heiß, besonders im
Bereich der Lampen. Vor der Reinigung Gerät abkühlen lassen.
: Stromschlaggefahr!
Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Gerät nur mit einem feuchten Tuch reinigen. Vor der Reinigung Netzstecker ziehen oder Sicherung im
Sicherungskasten ausschalten.
: Stromschlaggefahr!
Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Keinen Hochdruckreiniger oder Dampfreiniger verwenden.
: Verletzungsgefahr!
Bauteile innerhalb des Gerätes können scharfkantig sein.
Schutzhandschuhe tragen.
Reinigungsmittel
Damit die unterschiedlichen Oberflächen nicht durch falsche
Reinigungsmittel beschädigt werden, beachten Sie die Angaben in der Tabelle. Verwenden Sie
■ keine scharfen oder scheuernden Reinigungsmittel,
■ keine stark alkoholhaltigen Reinigungsmittel,
■ keine harten Scheuerkissen oder Putzschwämme,
■ keine Hochdruckreiniger oder Dampfreiniger.
Waschen Sie neue Schwammtücher vor Gebrauch gründlich
aus.
Beachten Sie alle Anweisungen und Warnungen, die den Reinigungsmitteln beiliegen.
Erläuterung
A Licht Ein/Aus
0,1 Lüfter Aus/Lüfterstufe 1
2Lüfterstufe 2
3Lüfterstufe 3
Lüfter einstellen
Einschalten
Drücken Sie die Taste 1, 2 oder 3.
Ausschalten
Drücken Sie die Taste 0.
Beleuchtung
Die Beleuchtung können Sie unabhängig von der Lüftung einund ausschalten.
Drücken Sie die Taste A.
Bereich Reinigungsmittel
Edelstahl Heiße Spüllauge:
Mit einem Spültuch reinigen und
einem weichen Tuch nachtrocknen.
Edelstahlflächen nur in Schliffrichtung
reinigen.
Beim Kundendienst oder im Fachhandel sind spezielle Edelstahl-Pflegemittel erhältlich. Das Pflegemittel mit
einem weichen Tuch hauchdünn auftragen.
Lackierte Oberflächen
Aluminium und
Kunststoff
Glas Glasreiniger:
Bedienelemente Heiße Spüllauge:
Heiße Spüllauge:
Mit einem feuchten Spültuch reinigen
und einem weichen Tuch nachtrocknen.
Keinen Edelstahlreiniger verwenden.
Glasreiniger:
Mit einem weichen Tuch reinigen.
Mit einem weichen Tuch reinigen. Keinen Glasschaber verwenden.
Mit einem feuchten Spültuch reinigen
und einem weichen Tuch nachtrocknen.
Beschädigungsgefahr der Elektronik
durch eindringende Nässe.
Bedienelemente nie mit nassem Tuch
reinigen.
Keinen Edelstahlreiniger verwenden.
5
Metallfettfilter reinigen
: Brandgefahr!
Die Fettablagerungen im Fettfilter können sich entzünden.
Fettfilter mindestens alle 2 Monate reinigen.
Gerät nie ohne Fettfilter betreiben.
Hinweise
■ Verwenden Sie keine aggressiven, säure- oder laugenhalti-
gen Reinigungsmittel.
■ Bei Reinigung der Metallfettfilter auch die Halterung der
Metallfettfilter im Gerät mit einem feuchten Tuch reinigen.
■ Die Metallfettfilter können Sie in der Geschirrspülmaschine
oder von Hand reinigen.
In der Geschirrspülmaschine:
Hinweis: Bei der Reinigung in der Geschirrspülmaschine kön-
nen leichte Verfärbungen auftreten. Das hat keinen Einfluss auf
die Funktion der Metallfettfilter.
■ Reinigen Sie stark verschmutzte Metallfettfilter nicht zusam-
men mit Geschirr.
■ Stellen Sie die Metallfettfilter locker in die Geschirrspülma-
schine. Die Metallfettfilter dürfen nicht eingeklemmt werden.
Von Hand:
Hinweis: Bei hartnäckigem Schmutz können Sie einen speziel-
len Fettlöser verwenden. Er kann über den Online-Shop bestellt
werden.
■ Weichen Sie die Metallfettfilter in heißer Spüllauge ein.
■ Verwenden Sie zur Reinigung eine Bürste und spülen Sie die
Filter danach gut aus.
■ Lassen Sie die Metallfettfilter abtropfen.
Metallfettfilter ausbauen
1.Verriegelung öffnen und den Metallfettfilter herunterklappen.
Dabei mit der anderen Hand unter den Metallfettfilter fassen.
2.Metallfettfilter aus der Halterung herausnehmen.
Hinweise
■ Fett kann sich unten im Metallfettfilter ansammeln.
■ Metallfettfilter waagerecht halten, um ein Abtropfen von Fett
zu vermeiden.
3.Metallfettfilter reinigen.
Metallfettfilter einbauen
1.Metallfettfilter einsetzen.
Dabei mit der anderen Hand unter den Metallfettfilter fassen.
2.Metallfettfilter nach oben klappen und Verriegelung einrasten.
Störungen – was tun?
Oft können Sie aufgetretene Störungen leicht selbst beheben.
Bevor Sie den Kundendienst rufen, beachten Sie die folgenden
Hinweise.
: Stromschlaggefahr!
Unsachgemäße Reparaturen sind gefährlich. Nur ein von uns
geschulter Kundendienst-Techniker darf Reparaturen durchführen und beschädigte Anschlussleitungen austauschen. Ist das
Gerät defekt, Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.
Störungstabelle
Störung Mögliche Ursa-
che
Gerät funktioniert nicht
Die Beleuchtung funktioniert nicht.
--------
Stecker ist nicht
eingesteckt
Stromausfall Prüfen, ob andere Küchen-
Sicherung
defekt
Die Lampen
sind defekt.
Lösung
Gerät am Stromnetz
anschließen
geräte funktionieren
Im Sicherungskasten prü-
fen, ob die Sicherung für
das Gerät in Ordnung ist
Lampen auswechseln,
siehe Kapitel “Lampen auswechseln”.
6
Lampen auswechseln
: Stromschlaggefahr!
Beim Auswechseln der Lampen stehen die Kontakte der Lampenfassung unter Strom. Vor dem Auswechseln den Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten.
Wichtig! Verwenden Sie nur Leuchtmittel gleichen Typs und
gleicher Leistung (siehe Lampenfassung oder Typenschild im
Innenraum des Gerätes - dazu Metallfettfilter ausbauen.
Halogenlampen auswechseln
Hinweis: Halogenlampen dürfen beim Einsetzen nicht am Glas-
kolben berührt werden. Zum Einsetzen der Halogenlampen ein
sauberes Tuch verwenden.
1. Lampenring vorsichtig mit einem geeigneten Werkzeug ent-
fernen.
2. Lampe herausziehen und durch den gleichen Lampentyp
ersetzen.
3. Lampenabdeckung einsetzen.
4. Netzstecker einstecken bzw. Sicherung wieder einschalten.
Glühlampen auswechseln
1. Lampenabdeckung leicht anheben und zur Geräteaußenseite
schieben.
2. Lampe herausdrehen und durch den gleichen Lampentyp
ersetzen.
3. Lampenabdeckung einsetzen.
4. Netzstecker einstecken bzw. Sicherung wieder einschalten.
Kundendienst
Wenn Ihr Gerät repariert werden muss, ist unser Kundendienst
für Sie da. Wir finden immer eine passende Lösung, auch um
unnötige Technikerbesuche zu vermeiden.
Geben Sie beim Anruf bitte die Erzeugnisnummer (E-Nr.) und
die Fertigungsnummer (FD-Nr.) an, damit wir Sie qualifiziert
betreuen können. Das Typenschild mit den Nummern finden
Sie im Innenraum des Gerätes (dazu Metallfettfilter ausbauen).
Damit Sie bei Bedarf nicht lange suchen müssen, können Sie
hier die Daten Ihres Gerätes und die Telefonnummer des Kundendienstes eintragen.
E-Nr. FD-Nr.
Kundendienst O
Beachten Sie, dass der Besuch des Kundendiensttechnikers im
Falle einer Fehlbedienung auch während der Garantiezeit nicht
kostenlos ist.
Die Kontaktdaten aller Länder für den nächstgelegenen Kundendienst finden Sie hier bzw. im beiliegenden KundendienstVerzeichnis.
Reparaturauftrag und Beratung bei Störungen
A 0810 550 533
D 01801 22 33 77
(0,039 €/Min. aus dem Festnetz,
Mobilfunk max. 0,42 €/Min.)
CH 0848 840 040
Vertrauen Sie auf die Kompetenz des Herstellers. Sie stellen
somit sicher, dass die Reparatur von geschulten Servicetechnikern durchgeführt wird, die mit den Original-Ersatzteilen für Ihr
Hausgerät ausgerüstet sind.
Zubehör Umluftbetrieb
(nicht im Lieferumfang enthalten)
Erstausstattung
1
Wechselfilter
2
1 CZ5101X5
2 705431
7
MONTAGEANLEITUNG
PLQ
PLQ
PLQ
PLQ
!
!
[
[
[
[
[
Montageanleit ung
■ Dieses Gerät wird an der Wand installiert.
■ Für zusätzliche Sonderzubehörteile (z.B. für Umluftbetrieb)
die dort beiliegende Installationsanleitung beachten.
■ Die Oberflächen des Gerätes sind empfindlich. Bei der Instal-
lation Beschädigungen vermeiden.
: Wichtige Sicherheitshinweise
Diese Anleitung sorgfältig lesen. Nur dann
können Sie Ihr Gerät sicher und richtig
bedienen. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder
für Nachbesitzer aufbewahren.
Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der
Installateur ist für das einwandfreie Funktionieren am Aufstellungsort verantwortlich.
Die Breite der Dunstabzugshaube muss
mindestens der Breite der Kochstelle entsprechen.
Für die Installation müssen die aktuell gültigen Bauvorschriften und die Vorschriften
der örtlichen Strom- und Gasversorger
beachtet werden.
Lebensgefahr!
Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen.
Immer für ausreichend Zuluft sorgen, wenn
das Gerät im Abluftbetrieb gleichzeitig mit
einer raumluftabhängigen Feuerstätte verwendet wird.
Raumluftabhängige Feuerstätten (z.B. gas-,
öl-, holz- oder kohlebetriebene Heizgeräte,
Durchlauferhitzer, Warmwasserbereiter)
beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine
Abgasanlage (z.B. Kamin) ins Freie.
In Verbindung mit einer eingeschalteten
Dunstabzugshaube wird der Küche und den
benachbarten Räumen Raumluft entzogen ohne ausreichende Zuluft entsteht ein
Unterdruck. Giftige Gase aus dem Kamin
oder Abzugsschacht werden in die Wohnräume zurückgesaugt.
■
Es muss daher immer für ausreichende
Zuluft gesorgt werden.
■
Ein Zuluft-/Abluftmauerkasten allein stellt
die Einhaltung des Grenzwertes nicht
sicher.
8
Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum
der Feuerstätte 4 Pa (0,04 mbar) nicht
überschreitet. Dies kann erreicht werden,
wenn durch nicht verschließbare Öffnungen,
z.B. in Türen, Fenstern, in Verbindung mit
einem Zuluft- / Abluftmauerkasten oder
durch andere technische Maßnahmen, die
zur Verbrennung benötigte Luft nachströmen kann.
Ziehen Sie in jedem Fall den Rat des
zuständigen Schornsteinfegermeisters
hinzu, der den gesamten Lüftungsverbund
des Hauses beurteilen kann und Ihnen die
passende Maßnahme zur Belüftung vorschlägt.
Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.
Lebensgefahr!
Zurückgesaugte Verbrennungsgase können
zu Vergiftungen führen. Bei Installation einer
Lüftung mit einer kamingebundenen Feuerstelle muss die Stromzuführung der Haube
mit einer geeigneten Sicherheitsschaltung
versehen werden.
Brandgefahr!
Die Fettablagerungen im Fettfilter können
sich entzünden. Die vorgegebenen Sicherheitsabstände müssen eingehalten werden,
um einen Hitzestau zu vermeiden. Beachten
Sie die Angaben zu Ihrem Kochgerät. Werden Gas- und Elektro-Kochstellen zusammen betrieben, gilt der größte angegebene
Abstand.
Das Gerät darf nur an einer Seite direkt neben einem Hochschrank oder einer Wand installiert werden. Der Abstand zur Wand oder zum Hochschrank muss mind. 50 mm betragen.
Verletzungsgefahr!
■
Bauteile innerhalb des Gerätes können
scharfkantig sein. Schutzhandschuhe tragen.
Verletzungsgefahr!
■
Ist das Gerät nicht ordnungsgemäß an der
Wand befestigt, kann es herabfallen. Alle
Befestigungselemente müssen fest und
sicher montiert werden.
Verletzungsgefahr!
■
Das Gerät ist schwer. Zum Bewegen des
Gerätes sind 2 Personen erforderlich. Nur
geeignete Hilfsmittel verwenden.
Stromschlaggefahr!
Bauteile innerhalb des Gerätes können scharfkantig sein. Das Anschlusskabel kann beschädigt werden. Anschlusskabel während der Installation nicht knicken oder einklemmen.
Allgemeine Hinweise
Abluftbetrieb
Hinweis: Die Abluft darf weder in einen in Betrieb befindlichen
Rauch- oder Abgaskamin, noch in einen Schacht, welcher der
Entlüftung von Aufstellungsräumen von Feuerstätten dient,
abgegeben werden.
■ Soll die Abluft in einen Rauch- oder Abgaskamin geführt wer-
den, der nicht in Betrieb ist, muss die Zustimmung des
zuständigen Schornsteinfegermeisters eingeholt werden.
■ Wird die Abluft durch die Außenwand geleitet, sollte ein Tele-
skop-Mauerkasten verwendet werden.
Abluftleitung
Hinweis: Für Beanstandungen, die auf die Rohrstrecke zurück-
zuführen sind, übernimmt der Hersteller des Gerätes keine
Gewährleistung.
■ Das Gerät erreicht seine optimale Leistung durch ein kurzes,
geradliniges Abluftrohr und einen möglichst großen Rohrdurchmesser.
Erstickungsgefahr!
Verpackungsmaterial ist für Kinder gefährlich. Kinder nie mit Verpackungsmaterial
spielen lassen.
■ Durch lange raue Abluftrohre, viele Rohrbögen oder Rohr-
durchmesser, die kleiner als 150 mm sind, wird die optimale
Absaugleistung nicht erreicht und das Lüftergeräusch wird
lauter.
■ Die Rohre oder Schläuche zum Verlegen der Abluftleitung
müssen aus nicht brennbarem Material sein.
Rundrohre
Es wird ein Innendurchmesser von 150 mm empfohlen, jedoch
mindestens 120 mm.
Flachkanäle
Der Innenquerschnitt muss dem Durchmesser der Rundrohre
entsprechen.
Ø 150 mm ca. 177 cm
Ø 120 mm ca. 113 cm
■ Flachkanäle sollten keine scharfen Umlenkungen haben.
■ Bei abweichenden Rohrdurchmessern Dichtstreifen einset-
zen.
2
2
9
Wand überprüfen
[
! !
$
%
&
$
%
&
■ Die Wand muss eben, senkrecht und ausreichend tragfähig
sein.
■ Die Tiefe der Bohrlöcher muss der Länge der Schrauben ent-
sprechen. Die Dübel müssen einen festen Halt haben.
■ Die beiliegenden Schrauben und Dübel sind für massives
Mauerwerk geeignet. Für andere Konstruktionen (z.B. Rigips,
Porenbeton, Poroton-Mauerziegel) müssen entsprechende
Befestigungsmittel verwendet werden.
■ Das max. Gewicht der Dunstabzugshaube beträgt 40 kg.
Elektrischer Anschluss
: Stromschlaggefahr!
Bauteile innerhalb des Gerätes können scharfkantig sein. Das
Anschlusskabel kann beschädigt werden. Anschlusskabel
während der Installation nicht knicken oder einklemmen.
Die erforderlichen Anschlussdaten stehen auf dem Typenschild
im Innenraum des Gerätes, dazu Metallfettfilter ausbauen.
Länge der Anschlussleitung: ca. 1,30 m
Dieses Gerät entspricht den EG-Funkentstörbestimmungen.
Dieses Gerät darf nur an eine vorschriftsmäßig installierte
Schutzkontaktsteckdose angeschlossen werden.
Die Schutzkontaktsteckdose möglichst innerhalb der Kaminver-
blendung anbringen.
■ Die Schutzkontaktsteckdose sollte über einen eigenen Strom-
kreis angeschlossen sein.
■ Ist die Schutzkontaktsteckdose nach der Installation des
Gerätes nicht mehr zugänglich, muss eine Trennvorrichtung
wie beim Festanschluss vorhanden sein.
Bei einem erforderlichen Festanschluss muss in der Installation
ein allpoliger Trennschalter (Leitungsschutzschalter, Sicherungen und Schütze) mit mind. 3 mm Kontaktöffnung vorhanden
sein. Nur eine Elektrofachkraft darf den Festanschluss ausführen.
Installation
Installation vorbereiten
Achtung!
Stellen Sie sicher, dass sich im Bereich der Bohrungen keine
Stromleitungen, Gas- oder Wasserrohre befinden.
1.Von der Decke bis zur Unterkante der Dunstabzugshaube
eine senkrechte Mittellinie an die Wand zeichnen.
2.Positionen für die Schrauben und die Kontur des Einhänge-
bereiches anzeichnen.
3.Löcher mit Ø 8 mm und Bohrtiefe 80 mm bohren und die
Dübel wandbündig eindrücken. ¨
4.Haltewinkel für die Kaminverblendung anschrauben. ©
5.2 Befestigungsschrauben mit Unterlegscheiben bis auf
ca. 5 mm eindrehen. ª
Installation
1.Gerät aufhängen und ausrichten. ¨
2.Die Bohrung für die Sicherungsschraube anzeichnen. ©
3.Gerät wieder abhängen. ª
10
Gerät fertig installieren
$
%
&
[
$
%
&
1. Das Loch für die Sicherungsschraube Ø 8 mm und Bohrtiefe
80 mm bohren und den Dübel wandbündig eindrücken. ¨
2. Schutzfolie vom Gerät zuerst an der Rückseite und nach der
Montage vollständig abziehen.
3. Gerät aufhängen. ©
4. Sicherungsschraube - mit Unterlegscheibe - eindrehen und
alle Schrauben fest anziehen. ª
Kaminverblendung montieren
: Verletzungsgefahr!
Bauteile innerhalb des Gerätes können scharfkantig sein.
Schutzhandschuhe tragen.
1. Kaminverblendungen trennen.
Dazu das Klebeband abziehen
2. Schutzfolien an beiden Kaminverblendungen abziehen.
3. Kaminverblendungen ineinander schieben.
Hinweise
■ Um Kratzer zu vermeiden, Papier als Schutz über die Kan-
ten der äußeren Kaminverblendung legen.
■ Schlitze der inneren Kaminverblendung nach unten.
4. Kaminverblendungen auf dem Gerät aufsetzen.
5. Innere Kaminverblendung nach oben schieben und links und
rechts am Haltewinkel einhängen. ¨
6. Kaminverblendung nach unten einrasten. ©
7. Kaminverblendung mit zwei Schrauben seitlich an den Halte-
winkel schrauben. ª
Gerät anschließen
Abluftverbindung herstellen
Hinweis: Wird ein Aluminiumrohr verwendet, den Anschlussbe-
reich vorher glätten.
1. Abluftrohr direkt am Luftstutzen befestigen.
2. Verbindung zur Abluftöffnung herstellen.
3. Verbindungsstellen geeignet abdichten.
Stromanschluss herstellen
1. Netzstecker in die Schutzkontaktsteckdose stecken.
2. Bei einem erforderlichen Festanschluss, bitte die Hinweise im
Kapitel Elektrischer Anschluss beachten.
11
Ú Table of contents
[en] Instructions for installation and use
INSTRUCTION MANUAL.......................................................... 12
Important safety information ............................................ 12
Environmental protection.................................................. 14
Environmental protection ......................................................... 14
Operating modes................................................................ 14
Exhaust air mode....................................................................... 14
Circulating-air mode.................................................................. 14
Operating the appliance .................................................... 15
Lighting ........................................................................................ 15
Cleaning and maintenance................................................ 15
Trouble shooting................................................................ 16
After-sales service ............................................................. 17
Accessories for circulating-air mode ..................................... 17
INSTRUCTION MANUAL
Produktinfo
Additional information on products, accessories, replacement
parts and services can be found at www.constructa.de and in
the online shop www.constructa-eshop.com
INSTALLATION INSTRUCTIONS .............................................18
Important safety information .............................................18
General information ............................................................19
Exhaust air mode ...................................................................... 19
Exhaust duct ............................................................................... 19
Checking the wall ...................................................................... 20
Electrical connection................................................................. 20
Installation ...........................................................................20
Preparing for installation .......................................................... 20
Installation ................................................................................... 20
Finishing installation of the appliance ................................... 21
Connecting the appliance to the power supply................... 21
Attaching the flue duct ............................................................. 21
: Important safety information
Read these instructions carefully. Only then will you be able to operate your appliance safely and correctly. Retain the instruction manual and installation instructions for future use or for subsequent owners.
The appliance can only be used safely if it is correctly installed according to the safety instructions. The installer is responsible for ensuring that the appliance works perfectly at its installation location.
This appliance is intended for domestic use
and the household environment only. The
appliance is not intended for use outside.
Do not leave the appliance unattended
during operation. The manufacturer is not
liable for damage which is caused by
improper use or incorrect operation.
This appliance may be used by children
over the age of 8 years old and by persons
with reduced physical, sensory or mental
capacity or by persons with a lack of
experience or knowledge if they are
supervised or are instructed by a person
responsible for their safety how to use the
appliance safely and have understood the
associated hazards.
Children must not play with the appliance. Children must not clean the appliance or carry out general maintenance unless they are at least 8 years old and are being supervised.
Keep children below the age of 8 years old at a safe distance from the appliance and power cable.
Check the appliance for damage after unpacking it. Do not connect the appliance if it has been damaged in transport.
This appliance is not intended for operation with an external clock timer or a remote control.
Danger of suffocation!
Packaging material is dangerous to children. Never allow children to play with packaging material.
Danger of death!
Risk of poisoning from flue gases that are drawn back in.
Always ensure adequate fresh air in the room if the appliance is being operated in exhaust air mode at the same time as room air-dependent heat-producing appliance is being operated.
12
Risk of fire!
■
Grease deposits in the grease filter may
catch fire.
Clean the grease filter at least every 2months.
Room air-dependent heat-producing
appliances (e.g. gas, oil, wood or coaloperated heaters, continuous flow heaters
or water heaters) obtain combustion air
from the room in which they are installed
and discharge the exhaust gases into the
open air through an exhaust gas system
(e.g. a chimney).
In combination with an activated vapour
extractor hood, room air is extracted from
the kitchen and neighbouring rooms - a
partial vacuum is produced if not enough
fresh air is supplied. Toxic gases from the
chimney or the extraction shaft are sucked
back into the living space.
■
Adequate incoming air must therefore
always be ensured.
■
An incoming/exhaust air wall box alone
will not ensure compliance with the limit.

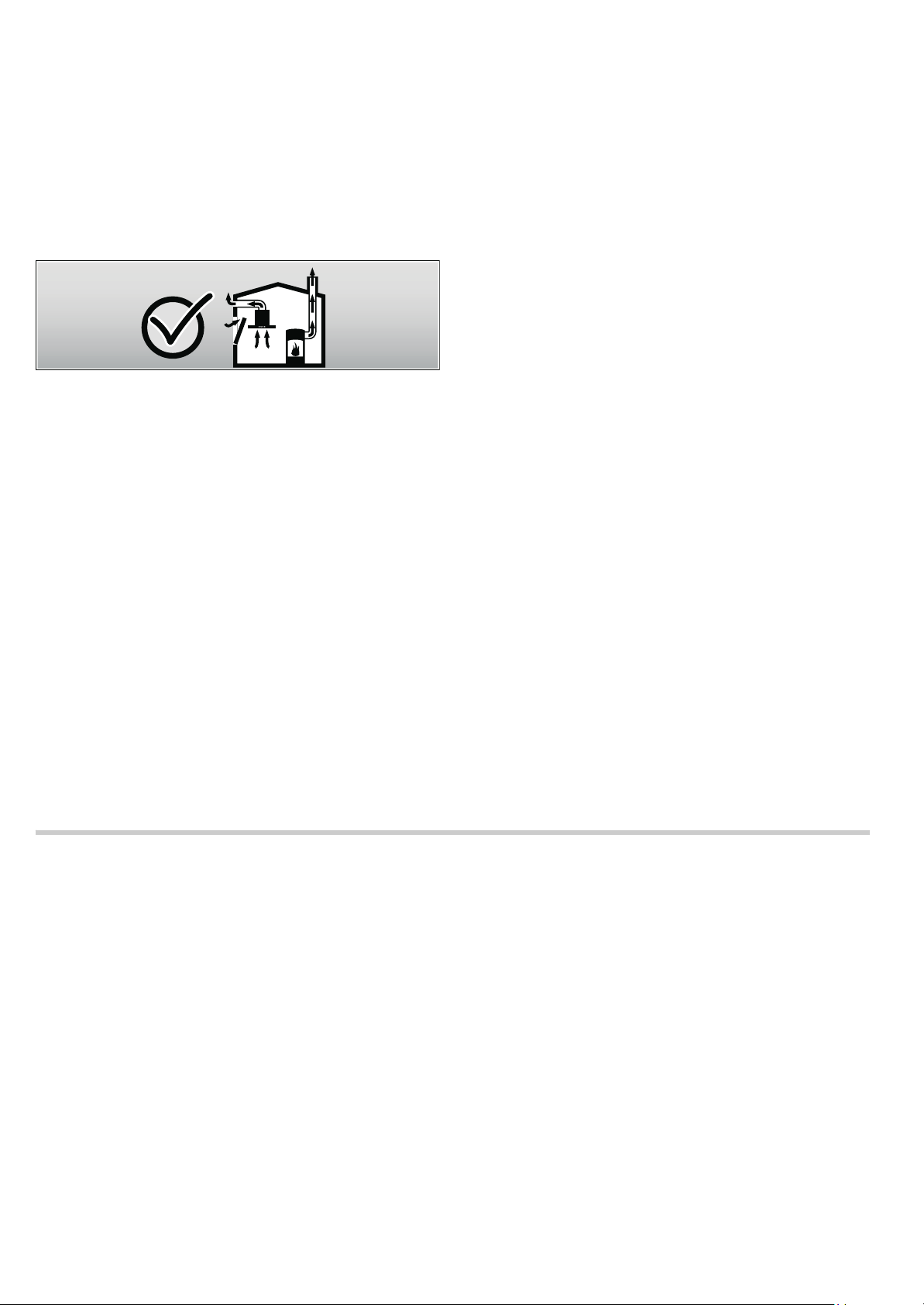

Safe operation is possible only when the
partial vacuum in the place where the heatproducing appliance is installed does not
exceed 4 Pa (0.04 mbar). This can be
achieved when the air needed for
combustion is able to enter through
openings that cannot be sealed, for
example in doors, windows, incoming/
exhaust air wall boxes or by other technical
means.
Never operate the appliance without the grease filter.
Risk of fire!
■
Grease deposits in the grease filter may
catch fire. Never work with naked flames
close to the appliance (e.g. flambéing). Do
not install the appliance near a heatproducing appliance for solid fuel (e.g.
wood or coal) unless a closed, nonremovable cover is available. There must
be no flying sparks.
Risk of fire!
■
Hot oil and fat can ignite very quickly.
Never leave hot fat or oil unattended.
Never use water to put out burning oil or
fat. Switch off the hotplate. Extinguish
flames carefully using a lid, fire blanket or
something similar.
Risk of fire!
■
When gas burners are in operation without
any cookware placed on them, they can
build up a lot of heat. A ventilation
appliance installed above the cooker may
become damaged or catch fire. Only
operate the gas burners with cookware on
them.
Risk of fire!
■
Operating several gas burners at the
same time gives rise to a great deal of
heat. A ventilation appliance installed
above the cooker may become damaged
or catch fire. Never operate two gas
burners simultaneously on the highest
flame for longer than 15 minutes. One
large burner of more than 5 kW (wok) is
equivalent to the power of two gas
burners.
In any case, consult your responsible Master Chimney Sweep. He is able to assess the house's entire ventilation setup and will suggest the suitable ventilation measures to you.
Unrestricted operation is possible if the vapour extractor hood is operated exclusively in the circulating-air mode.
Risk of burns!
The accessible parts become very hot when in operation. Never touch hot parts. Keep children at a safe distance.
Risk of injury!
■
Components inside the appliance may
have sharp edges. Wear protective gloves.
Risk of injury!
■
Items placed on the appliance may fall
down. Do not place any objects on the
appliance.
13
Risk of electric shock!
■
A defective appliance may cause electric
shock. Never switch on a defective
appliance. Unplug the appliance from the
mains or switch off the circuit breaker in
the fuse box. Contact the after-sales
service.
Risk of electric shock!
■
Incorrect repairs are dangerous. Repairs
may only be carried out and damaged
power cables replaced by one of our
trained after-sales technicians. If the
appliance is defective, unplug the
appliance from the mains or switch off the
circuit breaker in the fuse box. Contact the
after-sales service.
Risk of electric shock!
■
Penetrating moisture may cause an
electric shock. Do not use any highpressure cleaners or steam cleaners.
Environmental protection
Causes of damage
Caution!
Risk of damage due to corrosion. Always switch on the
appliance while cooking to avoid condensation. Condensate
can produce corrosion damage.
Always replace faulty bulbs to prevent the remaining bulbs from
overloading.
Risk of damage due to ingress of humidity into the electronic
circuitry. Never clean operator controls with a wet cloth.
Surface damage due to incorrect cleaning. Clean stainless
steel surfaces in the direction of the grain only. Do not use any
stainless steel cleaners for operator controls.
Surface damage due to strong or abrasive cleaning agents.
Never use strong and abrasive cleaning agents.
Risk of damage from returning condensate. Install the exhaust
duct in such a way that it falls away from the appliance slightly
(1° slope).
Unpack the appliance and dispose of the packaging in an
environmentally-responsible manner.
Operating modes
This appliance can be used in exhaust-air mode or circulatingair mode.
Exhaust air mode
The air which is drawn in is cleaned by the
grease filters and conveyed to the exterior
by a pipe system.
Note: The exhaust air must not be conveyed into a functioning
smoke or exhaust gas flue or into a shaft which is used to
ventilate installation rooms which contain heat-producing
appliances.
■ Before conveying the exhaust air into a non-functioning
smoke or exhaust gas flue, obtain the consent of the heating
engineer responsible.
■ If the exhaust air is conveyed through the outer wall, a
telescopic wall box should be used.
Environmental protection
This appliance is labelled in accordance with the
European Directive 2002/96/EU concerning used
electrical and electronic appliances (WEEE –
waste electrical and electronic equipment). The
guideline determines the framework for the return
and recycling of used appliances as applicable.
Circulating-air mode
The air which is drawn in is cleaned by the
grease filters and an activated carbon filter and
conveyed back into the kitchen.
Note: To bind odours in circulating-air mode, you must install
an activated carbon filter. The different options for operating the
appliance in circulating-air mode can be found in the brochure.
Alternatively, ask your dealer. The required accessories are
available from specialist outlets, from customer service or from
the Online Shop. The accessory numbers can be found at the
end of the instructions for use.
14
Loading...
