Constructa CD606250 User Manual [nl]

'
[de] Gebrauchs- und Montageanleitung2 [en] Instructions for installation and use12 [fr] Notice d’utilisation et de montage22 [nl] Gebruiksaanwijzing en installatievoorschrift32
Dunstabzugshaube Extractor hood Hotte Afzuigkap
2
Ø Inhaltsverzeichnis
[de] Gebrauchs- und Montageanleitung
GEBRAUCHSANLEITUNG......................................................... 2
Wichtige Sicherheitshinweise............................................. 2
Umweltschutz ....................................................................... 4
Umweltschonende Entsorgung..................................................4
Betriebsarten ........................................................................ 4
Abluftbetrieb ..................................................................................4
Umluftbetrieb .................................................................................4
Gerät bedienen ..................................................................... 5
Beleuchtung ...................................................................................5
Reinigen und warten............................................................ 5
Störungen – was tun?.......................................................... 6
Kundendienst ....................................................................... 7
Zubehör Umluftbetrieb.................................................................7
MONTAGEANLEITUNG ..............................................................8
Wichtige Sicherheitshinweise..............................................8
Allgemeine Hinweise ............................................................9
Abluftbetrieb .................................................................................. 9
Abluftleitung ...................................................................................9
Wand überprüfen ....................................................................... 10
Elektrischer Anschluss ............................................................. 10
Installation ...........................................................................10
Installation vorbereiten ............................................................. 10
Installation ................................................................................... 11
Gerät fertig installieren ............................................................. 11
Gerät anschließen ..................................................................... 11
Kaminverblendung montieren ................................................. 11

GEBRAUCHSANLEITUNG

Produktinfo
Weitere Informationen zu Produkten, Zubehör, Ersatzteilen und Services finden Sie im Internet: www.constructa.de und Online­Shop: www.constructa-eshop.com
Mo-Fr: 8.00-18.00 Uhr erreichbar. Nur in Deutschland gültig! Für Produktinformationen sowie Anwendungs- und Bedienungsfragen 0,14 EUR/Min aus dem Festnetz der T-Com, Mobil ggf. abweichend oder unter info@constructa-energy.de

: Wichtige Sicherheitshinweise

Diese Anleitung sorgfältig lesen. Nur dann können Sie Ihr Gerät sicher und richtig bedienen. Die Gebrauchs- und Montagean­leitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren.
Nur bei fachgerechtem Einbau entspre­chend der Montageanleitung ist die Sicher­heit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfreie Funktio­nieren am Aufstellungsort verantwortlich.
Dieses Gerät ist nur für den privaten Haus­halt und das häusliche Umfeld bestimmt. Das Gerät ist nicht für den Betrieb im Außenbereich bestimmt. Das Gerät wäh­rend des Betriebes beaufsichtigen. Der Her­steller haftet nicht für Schäden durch unsachgemäßen Gebrauch oder falsche Bedienung.
Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung oder Wissen benutzt werden, wenn sie von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt oder von ihr bezüglich des sicheren Gebrauchs des Gerätes unterwie­sen wurden und sie die daraus resultieren­den Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 8 Jahre und älter und werden beaufsichtigt.

Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten.

Das Gerät nach dem Auspacken prüfen. Bei einem Transportschaden nicht anschlie­ßen.

Dieses Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einer Fernsteuerung bestimmt.

Erstickungsgefahr!

Verpackungsmaterial ist für Kinder gefähr­lich. Kinder nie mit Verpackungsmaterial spielen lassen.

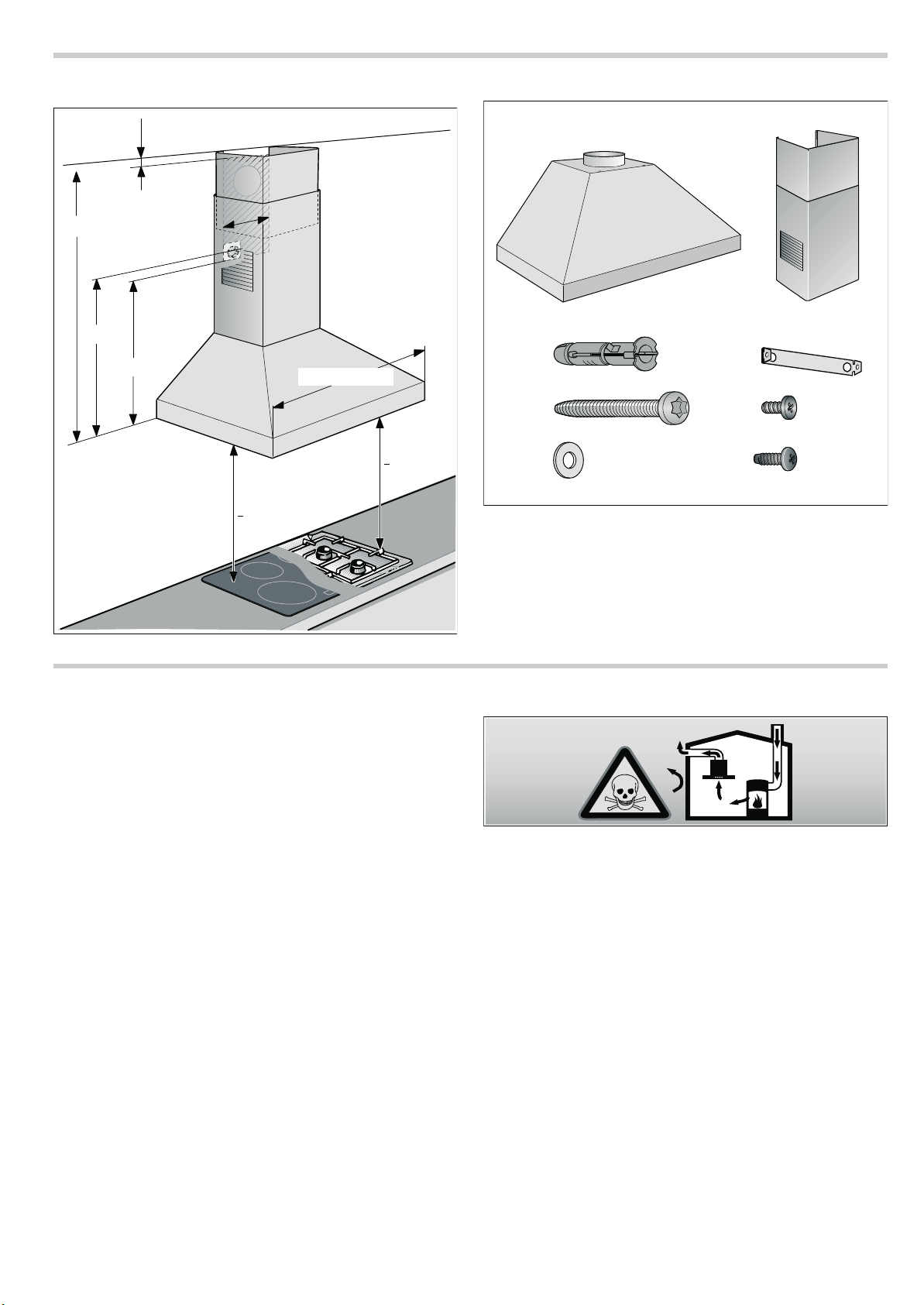

Lebensgefahr!

Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen.
Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstätte ver­wendet wird.
3
Raumluftabhängige Feuerstätten (z.B. gas-, öl-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Auf­stellraum und führen die Abgase durch eine Abgasanlage (z.B. Kamin) ins Freie.
In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzogen ­ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohn­räume zurückgesaugt.
Es muss daher immer für ausreichende Zuluft gesorgt werden.
Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.
Ein gefahrloser Betrieb ist nur dann mög­lich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z.B. in Türen, Fenstern, in Verbindung mit einem Zuluft- / Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströ­men kann.
Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Lüftungsverbund des Hauses beurteilen kann und Ihnen die passende Maßnahme zur Belüftung vor­schlägt.
Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.
Brandgefahr!
Die Fettablagerungen im Fettfilter können sich entzünden.
Fettfilter mindestens alle 2 Monate reinigen.
Gerät nie ohne Fettfilter betreiben.
Brand gef ahr !
Die Fettablagerungen im Fettfilter können sich entzünden. In der Nähe des Gerätes nie mit offener Flamme arbeiten (z.B. flam­bieren). Gerät nur dann in der Nähe einer Feuerstätte für feste Brennstoffe (z.B. Holz oder Kohle) installieren, wenn eine geschlossene, nicht abnehmbare Abde­ckung vorhanden ist. Es darf keinen Fun­kenflug geben.
Brand gef ahr !
Heißes Öl und Fett entzündet sich schnell. Heißes Öl und Fett nie unbeaufsichtigt las­sen. Nie ein Feuer mit Wasser löschen. Kochstelle ausschalten. Flammen vorsich­tig mit Deckel, Löschdecke oder Ähnli­chem ersticken.
Brand gef ahr !
Gas-Kochstellen ohne aufgesetztes Koch­geschirr entwickeln im Betrieb große Hitze. Ein darüber angebrachtes Lüftungs­gerät kann beschädigt oder in Brand gesetzt werden. Gas-Kochstellen nur mit aufgesetztem Kochgeschirr betreiben.
Brand gef ahr !
Bei gleichzeitigem Betrieb mehrerer Gas­Kochstellen entwickelt sich große Hitze. Ein darüber angebrachtes Lüftungsgerät kann beschädigt oder in Brand gesetzt werden. Zwei Gaskochstellen nie gleich­zeitig mit größter Flamme länger als 15 Minuten betreiben. Ein Großbrenner mit mehr als 5kW (Wok) entspricht der Leistung von zwei Gasbrennern.
Verbrennungsgefahr!
Die zugänglichen Teile werden im Betrieb heiß. Nie die heißen Teile berühren. Kinder fernhalten.
Verletzungsgefahr!
Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe tra­gen.
Verletzungsgefahr!
Auf dem Gerät abgestellte Gegenstände können herabfallen. Keine Gegenstände auf das Gerät stellen.
4
Stromschlaggefahr!
Ein defektes Gerät kann einen Strom­schlag verursachen. Nie ein defektes Gerät einschalten. Netzstecker ziehen oder Sicherung im Sicherungskasten aus­schalten. Kundendienst rufen.
Stromschlaggefahr!
Unsachgemäße Reparaturen sind gefähr­lich. Nur ein von uns geschulter Kunden­dienst-Techniker darf Reparaturen durchführen und beschädigte Anschluss­leitungen austauschen. Ist das Gerät defekt, Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kun­dendienst rufen.
Stromschlaggefahr!
Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Keinen Hoch­druckreiniger oder Dampfreiniger verwen­den.
Ursachen für Schäden
Achtung!
Beschädigungsgefahr durch Korrosionsschäden. Gerät beim Kochen immer einschalten, um Kondenswasserbildung zu ver­meiden. Kondenswasser kann zu Korrosionsschäden führen.
Defekte Lampen immer sofort austauschen, um eine Überlas­tung der restlichen Lampen zu verhindern.
Beschädigungsgefahr durch eindringende Nässe in die Elektro­nik. Bedienelemente nie mit nassem Tuch reinigen.
Oberflächenbeschädigung durch falsche Reinigung. Edelstahl­flächen nur in Schliffrichtung reinigen. Für Bedienelemente kei­nen Edelstahlreiniger verwenden.
Oberflächenbeschädigung durch scharfe oder scheuernde Rei­nigungsmittel. Scharfe und scheuernde Reinigungsmittel nie verwenden.
Beschädigungsgefahr durch Kondensat-Rücklauf. Abluftkanal vom Gerät aus leicht abfallend installieren (1° Gefälle).

Umweltschutz

Packen Sie das Gerät aus und entsorgen Sie die Verpackung umweltgerecht.

Umweltschonende Entsorgung

Betriebsarten

Dieses Gerät können Sie im Abluft- oder Umluftbetrieb einset­zen.

Abluftbetrieb

Hinweis: Die Abluft darf weder in einen in Betrieb befindlichen
Rauch- oder Abgaskamin, noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.
Soll die Abluft in einen Rauch- oder Abgaskamin geführt wer-
den, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.
Wird die Abluft durch die Außenwand geleitet, sollte ein Tele-
skop-Mauerkasten verwendet werden.

Umluftbetrieb

Hinweis: Um die Gerüche im Umluftbetrieb zu binden, müssen
Sie einen Aktivkohlefilter einbauen. Die verschiedenen Möglich­keiten das Gerät im Umluftbetrieb zu betreiben, entnehmen Sie der Prospektur oder fragen Sie Ihren Fachhändler. Das dafür notwendige Zubehör erhalten Sie im Fachhandel, beim Kunden­dienst oder im Online-Shop. Die Zubehör-Nummern finden Sie am Ende der Gebrauchsanleitung.
Dieses Gerät entspricht der europäischen Richtli­nie 2002/96/EG über Elektro- und Elektronik-Alt­geräte (WEEE – waste electrical and electronic equipment). Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.
Die angesaugte Luft wird durch die Fettfilter gereinigt und durch ein Rohrsystem ins Freie geleitet.
Die angesaugte Luft wird durch die Fettfilter und einen Aktivkohlefilter gereinigt und wieder in die Küche zurückgeführt.
5

Gerät bedienen

Diese Anleitung gilt für mehrere Gerätevarianten. Es ist mög­lich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.
Hinweis: Schalten Sie die Dunstabzugshaube bei Kochbeginn ein und erst einige Minuten nach Kochende wieder aus. Der Küchendunst wird so am wirkungsvollsten beseitigt.

Bedienfeld

Lüfter einstellen

Einschalten
Drücken Sie die Taste 1, 2 oder 3.
Ausschalten
Drücken Sie die Taste 0.

Beleuchtung

Die Beleuchtung können Sie unabhängig von der Lüftung ein­und ausschalten.
Drücken Sie die Taste A.

Reinigen und warten

:
Verbrennungsgefahr!
Das Gerät wird während des Betriebs heiß, besonders im Bereich der Lampen. Vor der Reinigung Gerät abkühlen lassen.

: Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursa­chen. Gerät nur mit einem feuchten Tuch reinigen. Vor der Rei­nigung Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten.

: Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursa­chen. Keinen Hochdruckreiniger oder Dampfreiniger verwen­den.

: Verletzungsgefahr!

Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe tragen.

Reinigungsmittel

Damit die unterschiedlichen Oberflächen nicht durch falsche Reinigungsmittel beschädigt werden, beachten Sie die Anga­ben in der Tabelle. Verwenden Sie
keine scharfen oder scheuernden Reinigungsmittel,
keine stark alkoholhaltigen Reinigungsmittel,
keine harten Scheuerkissen oder Putzschwämme,
keine Hochdruckreiniger oder Dampfreiniger.
Waschen Sie neue Schwammtücher vor Gebrauch gründlich aus.
Beachten Sie alle Anweisungen und Warnungen, die den Reini­gungsmitteln beiliegen.
 

Erläuterung
A Licht Ein/Aus 0,1 Lüfter Aus/Lüfterstufe 1 2Lüfterstufe 2 3Lüfterstufe 3
Bereich Reinigungsmittel
Edelstahl Heiße Spüllauge:
Mit einem Spültuch reinigen und einem weichen Tuch nachtrocknen.
Edelstahlflächen nur in Schliffrichtung reinigen.
Beim Kundendienst oder im Fachhan­del sind spezielle Edelstahl-Pflegemit­tel erhältlich. Das Pflegemittel mit einem weichen Tuch hauchdünn auf­tragen.
Lackierte Oberflä­chen
Heiße Spüllauge: Mit einem feuchten Spültuch reinigen und einem weichen Tuch nachtrock­nen.
Keinen Edelstahlreiniger verwenden.
Aluminium und Kunststoff
Glasreiniger: Mit einem weichen Tuch reinigen.
Glas Glasreiniger:
Mit einem weichen Tuch reinigen. Kei­nen Glasschaber verwenden.
Bedienelemente Heiße Spüllauge:
Mit einem feuchten Spültuch reinigen und einem weichen Tuch nachtrock­nen.
Beschädigungsgefahr der Elektronik durch eindringende Nässe. Bedienelemente nie mit nassem Tuch reinigen.
Keinen Edelstahlreiniger verwenden.
6

Metallfettfilter reinigen

:
Brandgefahr!
Die Fettablagerungen im Fettfilter können sich entzünden.
Fettfilter mindestens alle 2 Monate reinigen.
Gerät nie ohne Fettfilter betreiben.
Hinweise
Verwenden Sie keine aggressiven, säure- oder laugenhalti-
gen Reinigungsmittel.
Bei Reinigung der Metallfettfilter auch die Halterung der
Metallfettfilter im Gerät mit einem feuchten Tuch reinigen.
Die Metallfettfilter können Sie in der Geschirrspülmaschine
oder von Hand reinigen.
In der Geschirrspülmaschine: Hinweis: Bei der Reinigung in der Geschirrspülmaschine kön-
nen leichte Verfärbungen auftreten. Das hat keinen Einfluss auf die Funktion der Metallfettfilter.
Reinigen Sie stark verschmutzte Metallfettfilter nicht zusam-
men mit Geschirr.
Stellen Sie die Metallfettfilter locker in die Geschirrspülma-
schine. Die Metallfettfilter dürfen nicht eingeklemmt werden.
Von Hand: Hinweis: Bei hartnäckigem Schmutz können Sie einen speziel-
len Fettlöser verwenden. Er kann über den Online-Shop bestellt werden.
Weichen Sie die Metallfettfilter in heißer Spüllauge ein.
Verwenden Sie zur Reinigung eine Bürste und spülen Sie die
Filter danach gut aus.
Lassen Sie die Metallfettfilter abtropfen.

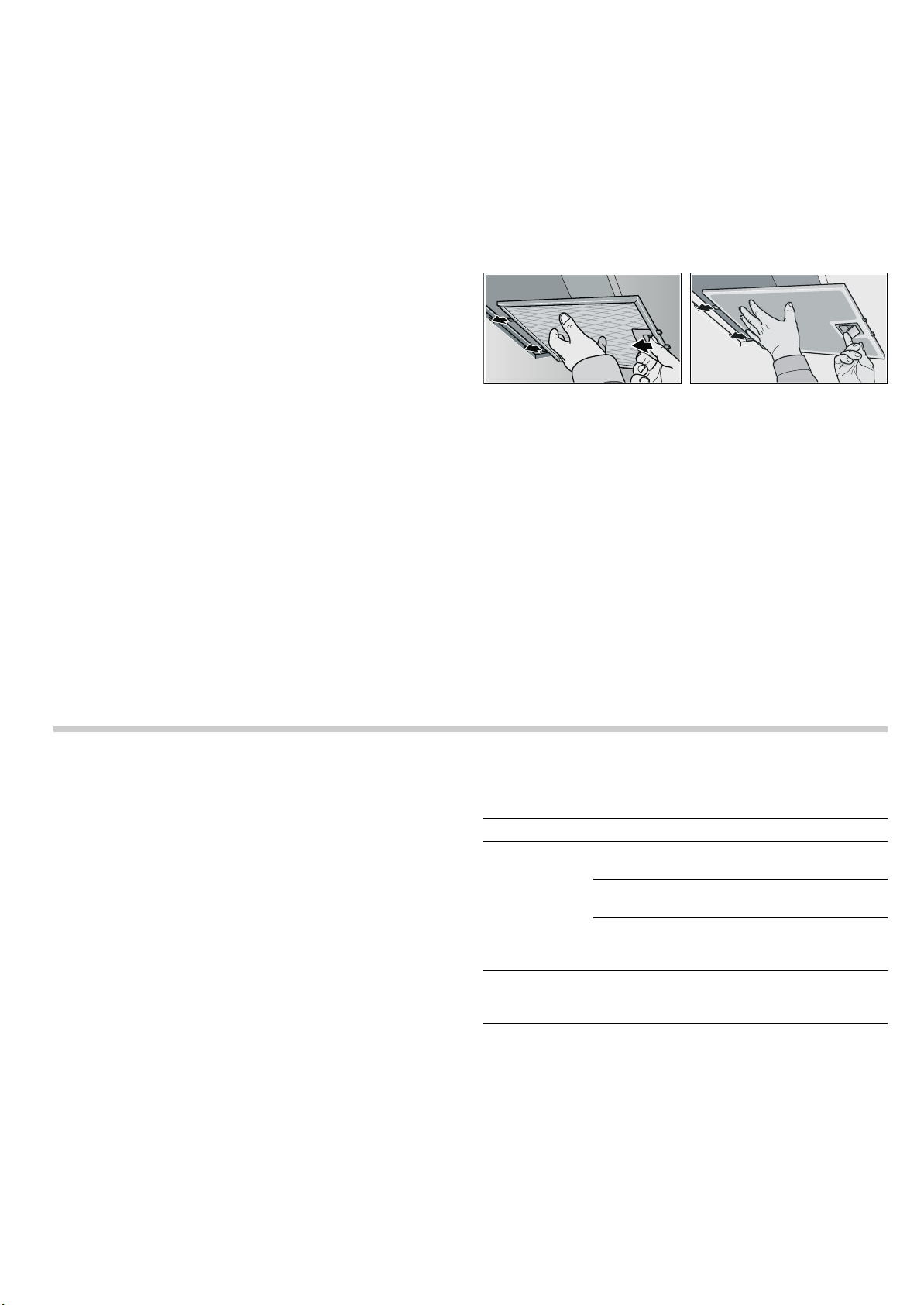

Metallfettfilter ausbauen

1.Verriegelung öffnen und den Metallfettfilter herunterklappen.
Dabei mit der anderen Hand unter den Metallfettfilter fassen.
2.Metallfettfilter aus der Halterung herausnehmen.
Hinweise
Fett kann sich unten im Metallfettfilter ansammeln.
Metallfettfilter waagerecht halten, um ein Abtropfen von Fett
zu vermeiden.
3.Metallfettfilter reinigen.

Metallfettfilter einbauen

1.Metallfettfilter einsetzen.
Dabei mit der anderen Hand unter den Metallfettfilter fassen.
2.Metallfettfilter nach oben klappen und Verriegelung einrasten.

Störungen – was tun?

Oft können Sie aufgetretene Störungen leicht selbst beheben. Bevor Sie den Kundendienst rufen, beachten Sie die folgenden Hinweise.

: Stromschlaggefahr!

Unsachgemäße Reparaturen sind gefährlich. Nur ein von uns geschulter Kundendienst-Techniker darf Reparaturen durchfüh­ren und beschädigte Anschlussleitungen austauschen. Ist das Gerät defekt, Netzstecker ziehen oder Sicherung im Siche­rungskasten ausschalten. Kundendienst rufen.

Störungstabelle

--------
Störung Mögliche Ursa-
che
Lösung
Gerät funktio­niert nicht
Stecker ist nicht eingesteckt
Gerät am Stromnetz anschließen
Stromausfall Prüfen, ob andere Küchen-
geräte funktionieren
Sicherung defekt
Im Sicherungskasten prü­fen, ob die Sicherung für das Gerät in Ordnung ist
Die Beleuch­tung funktio­niert nicht.
Die Lampen sind defekt.
Lampen auswechseln, siehe Kapitel “Lampen aus­wechseln”.
7

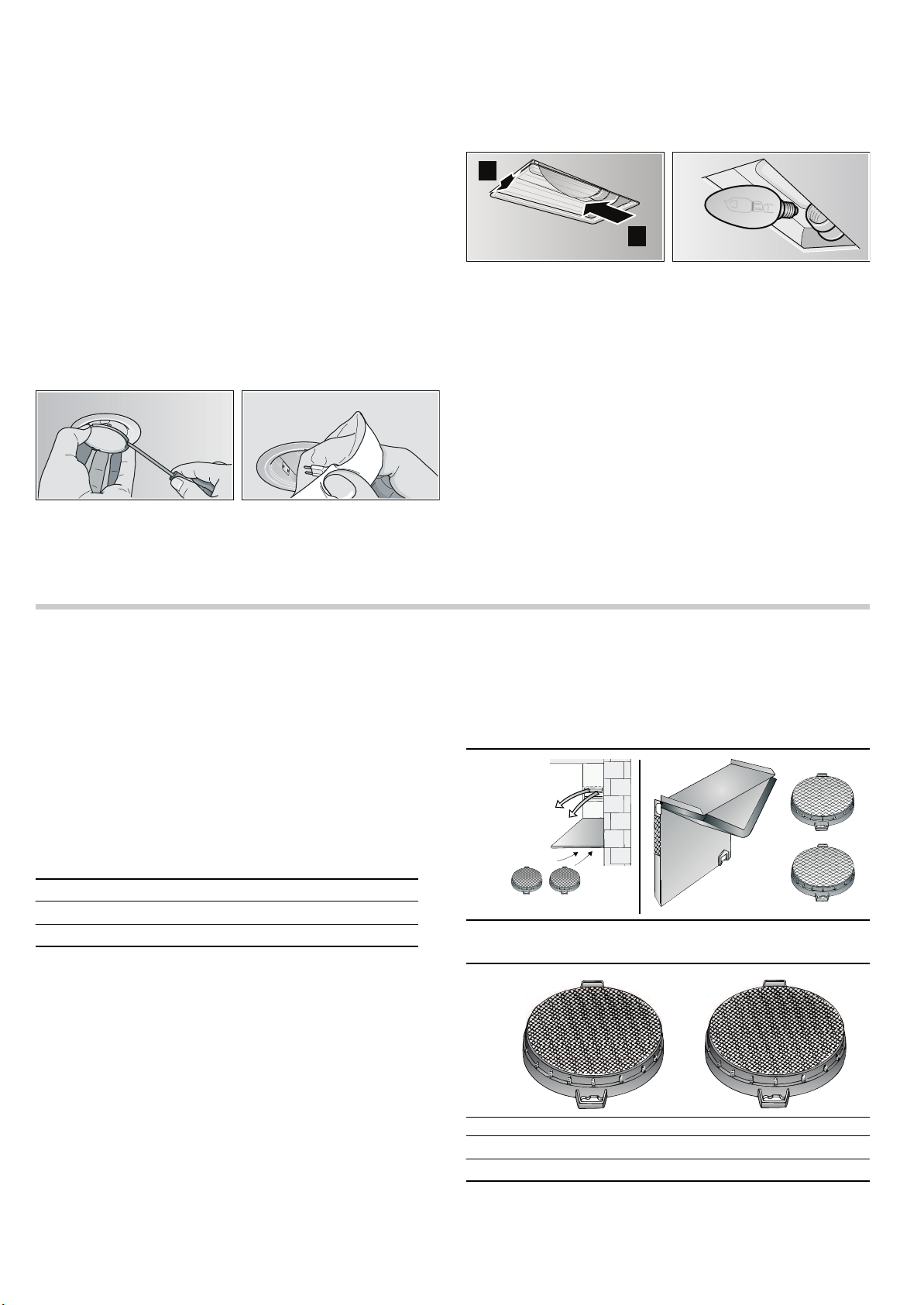

Lampen auswechseln

:
Stromschlaggefahr!
Beim Auswechseln der Lampen stehen die Kontakte der Lam­penfassung unter Strom. Vor dem Auswechseln den Netzste­cker ziehen oder Sicherung im Sicherungskasten ausschalten.
Wichtig! Verwenden Sie nur Leuchtmittel gleichen Typs und gleicher Leistung (siehe Lampenfassung oder Typenschild im Innenraum des Gerätes - dazu Metallfettfilter ausbauen.
Halogenlampen auswechseln Hinweis: Halogenlampen dürfen beim Einsetzen nicht am Glas-
kolben berührt werden. Zum Einsetzen der Halogenlampen ein sauberes Tuch verwenden.
1. Lampenring vorsichtig mit einem geeigneten Werkzeug ent-
fernen.
2. Lampe herausziehen und durch den gleichen Lampentyp
ersetzen.
3. Lampenabdeckung einsetzen.
4. Netzstecker einstecken bzw. Sicherung wieder einschalten.
Glühlampen auswechseln
1. Lampenabdeckung leicht anheben und zur Geräteaußenseite
schieben.
2. Lampe herausdrehen und durch den gleichen Lampentyp
ersetzen.
3. Lampenabdeckung einsetzen.
4. Netzstecker einstecken bzw. Sicherung wieder einschalten.

Kundendienst

Wenn Ihr Gerät repariert werden muss, ist unser Kundendienst für Sie da. Wir finden immer eine passende Lösung, auch um unnötige Technikerbesuche zu vermeiden.
Geben Sie beim Anruf bitte die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD-Nr.) an, damit wir Sie qualifiziert betreuen können. Das Typenschild mit den Nummern finden Sie im Innenraum des Gerätes (dazu Metallfettfilter ausbauen).
Damit Sie bei Bedarf nicht lange suchen müssen, können Sie hier die Daten Ihres Gerätes und die Telefonnummer des Kun­dendienstes eintragen.
Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung auch während der Garantiezeit nicht kostenlos ist.
Die Kontaktdaten aller Länder für den nächstgelegenen Kun­dendienst finden Sie hier bzw. im beiliegenden Kundendienst­Verzeichnis.

Reparaturauftrag und Beratung bei Störungen

Vertrauen Sie auf die Kompetenz des Herstellers. Sie stellen somit sicher, dass die Reparatur von geschulten Servicetechni­kern durchgeführt wird, die mit den Original-Ersatzteilen für Ihr Hausgerät ausgerüstet sind.

Zubehör Umluftbetrieb

(nicht im Lieferumfang enthalten) Erstausstattung
Wechselfilter


E-Nr. FD-Nr.
Kundendienst O
A 0810 550 533 D 01801 22 33 77
(0,039 €/Min. aus dem Festnetz, Mobilfunk max. 0,42 €/Min.)
CH 0848 840 040
1
2
1 CZ5138X5 2 743169
8

MONTAGEANLEITUNG

Montageanleit ung
Dieses Gerät wird an der Wand installiert.
Für zusätzliche Sonderzubehörteile (z.B. für Umluftbetrieb)
die dort beiliegende Installationsanleitung beachten.
Die Oberflächen des Gerätes sind empfindlich. Bei der Instal-
lation Beschädigungen vermeiden.

: Wichtige# Sicherheitshinweise

Diese Anleitung sorgfältig lesen. Nur dann können Sie Ihr Gerät sicher und richtig bedienen. Die Gebrauchs- und Montagean­leitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren.
Nur bei fachgerechtem Einbau entspre­chend der Montageanleitung ist die Sicher­heit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfreie Funktio­nieren am Aufstellungsort verantwortlich.
Die Breite der Dunstabzugshaube muss mindestens der Breite der Kochstelle ent­sprechen.
Für die Installation müssen die aktuell gülti­gen Bauvorschriften und die Vorschriften der örtlichen Strom- und Gasversorger beachtet werden.

Lebensgefahr!

Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen.
Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstätte ver­wendet wird.
Raumluftabhängige Feuerstätten (z.B. gas-, öl-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Auf­stellraum und führen die Abgase durch eine Abgasanlage (z.B. Kamin) ins Freie.
In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzogen ­ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohn­räume zurückgesaugt.
Es muss daher immer für ausreichende Zuluft gesorgt werden.
Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

PLQ
PLQ
PLQ




!
!
[
[
[
[
[
[
9
Ein gefahrloser Betrieb ist nur dann mög­lich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z.B. in Türen, Fenstern, in Verbindung mit einem Zuluft- / Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströ­men kann.
Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Lüftungsverbund des Hauses beurteilen kann und Ihnen die passende Maßnahme zur Belüftung vor­schlägt.
Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.

Lebensgefahr!

Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen. Bei Installation einer Lüftung mit einer kamingebundenen Feuer­stelle muss die Stromzuführung der Haube mit einer geeigneten Sicherheitsschaltung versehen werden.

Brandgefahr!

Die Fettablagerungen im Fettfilter können sich entzünden. Die vorgegebenen Sicher­heitsabstände müssen eingehalten werden, um einen Hitzestau zu vermeiden. Beachten Sie die Angaben zu Ihrem Kochgerät. Wer­den Gas- und Elektro-Kochstellen zusam­men betrieben, gilt der größte angegebene Abstand.
Das Gerät darf nur an einer Seite direkt neben einem Hochschrank oder einer Wand installiert werden. Der Abstand zur Wand oder zum Hochschrank muss mind. 50 mm betragen.
Verletzungsgefahr!
Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe tra­gen.
Verletzungsgefahr!
Ist das Gerät nicht ordnungsgemäß an der Wand befestigt, kann es herabfallen. Alle Befestigungselemente müssen fest und sicher montiert werden.
Verletzungsgefahr!
Das Gerät ist schwer. Zum Bewegen des Gerätes sind 2 Personen erforderlich. Nur geeignete Hilfsmittel verwenden.

Stromschlaggefahr!

Bauteile innerhalb des Gerätes können scharfkantig sein. Das Anschlusskabel kann beschädigt werden. Anschlusskabel während der Installation nicht knicken oder einklemmen.

Erstickungsgefahr!

Verpackungsmaterial ist für Kinder gefähr­lich. Kinder nie mit Verpackungsmaterial spielen lassen.

Allgemeine# Hinweise

Abluftbetrieb

Hinweis: Die Abluft darf weder in einen in Betrieb befindlichen
Rauch- oder Abgaskamin, noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.
Soll die Abluft in einen Rauch- oder Abgaskamin geführt wer-
den, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.
Wird die Abluft durch die Außenwand geleitet, sollte ein Tele-
skop-Mauerkasten verwendet werden.

Abluftleitung

Hinweis: Für Beanstandungen, die auf die Rohrstrecke zurück-
zuführen sind, übernimmt der Hersteller des Gerätes keine Gewährleistung.
Das Gerät erreicht seine optimale Leistung durch ein kurzes,
geradliniges Abluftrohr und einen möglichst großen Rohr­durchmesser.
Durch lange raue Abluftrohre, viele Rohrbögen oder Rohr-
durchmesser, die kleiner als 150 mm sind, wird die optimale Absaugleistung nicht erreicht und das Lüftergeräusch wird lauter.
Die Rohre oder Schläuche zum Verlegen der Abluftleitung
müssen aus nicht brennbarem Material sein.
Rundrohre
Es wird ein Innendurchmesser von 150 mm empfohlen, jedoch mindestens 120 mm.
Flachkanäle
Der Innenquerschnitt muss dem Durchmesser der Rundrohre entsprechen.
Ø 150 mm ca. 177 cm
2
Ø 120 mm ca. 113 cm
2
Flachkanäle sollten keine scharfen Umlenkungen haben.
Bei abweichenden Rohrdurchmessern Dichtstreifen einset-
zen.
10

Wand überprüfen

Die Wand muss eben, senkrecht und ausreichend tragfähig
sein.
Die Tiefe der Bohrlöcher muss der Länge der Schrauben ent-
sprechen. Die Dübel müssen einen festen Halt haben.
Die beiliegenden Schrauben und Dübel sind für massives
Mauerwerk geeignet. Für andere Konstruktionen (z.B. Rigips, Porenbeton, Poroton-Mauerziegel) müssen entsprechende Befestigungsmittel verwendet werden.
Das max. Gewicht der Dunstabzugshaube beträgt 40 kg.

Elektrischer Anschluss

:
Stromschlaggefahr!
Bauteile innerhalb des Gerätes können scharfkantig sein. Das Anschlusskabel kann beschädigt werden. Anschlusskabel während der Installation nicht knicken oder einklemmen.
Die erforderlichen Anschlussdaten stehen auf dem Typenschild im Innenraum des Gerätes, dazu Metallfettfilter ausbauen.
Länge der Anschlussleitung: ca. 1,30 m
Dieses Gerät entspricht den EG-Funkentstörbestimmungen. Dieses Gerät darf nur an eine vorschriftsmäßig installierte
Schutzkontaktsteckdose angeschlossen werden. Die Schutzkontaktsteckdose möglichst innerhalb der Kaminver-
blendung anbringen.
Die Schutzkontaktsteckdose sollte über einen eigenen Strom-
kreis angeschlossen sein.
Ist die Schutzkontaktsteckdose nach der Installation des
Gerätes nicht mehr zugänglich, muss eine Trennvorrichtung wie beim Festanschluss vorhanden sein.
Bei einem erforderlichen Festanschluss muss in der Installation ein allpoliger Trennschalter (Leitungsschutzschalter, Sicherun­gen und Schütze) mit mind. 3 mm Kontaktöffnung vorhanden sein. Nur eine Elektrofachkraft darf den Festanschluss ausfüh­ren.

Installation

Installation vorbereiten

Achtung!
Stellen Sie sicher, dass sich im Bereich der Bohrungen keine Stromleitungen, Gas- oder Wasserrohre befinden.
1.Von der Decke bis zur Unterkante der Dunstabzugshaube
eine senkrechte Mittellinie an die Wand zeichnen.
2.Positionen für die Schrauben und die Kontur des Einhänge-
bereiches anzeichnen.
3.Löcher mit Ø 8 mm und Bohrtiefe 80 mm bohren und die
Dübel wandbündig eindrücken. ¨
4.Haltewinkel für die Kaminverblendung anschrauben. ©
5.2 Befestigungsschrauben mit Unterlegscheiben bis auf
ca. 5 mm eindrehen. ª







[
 
! !
$
$
$
$
$
$
$
%
%
&
11

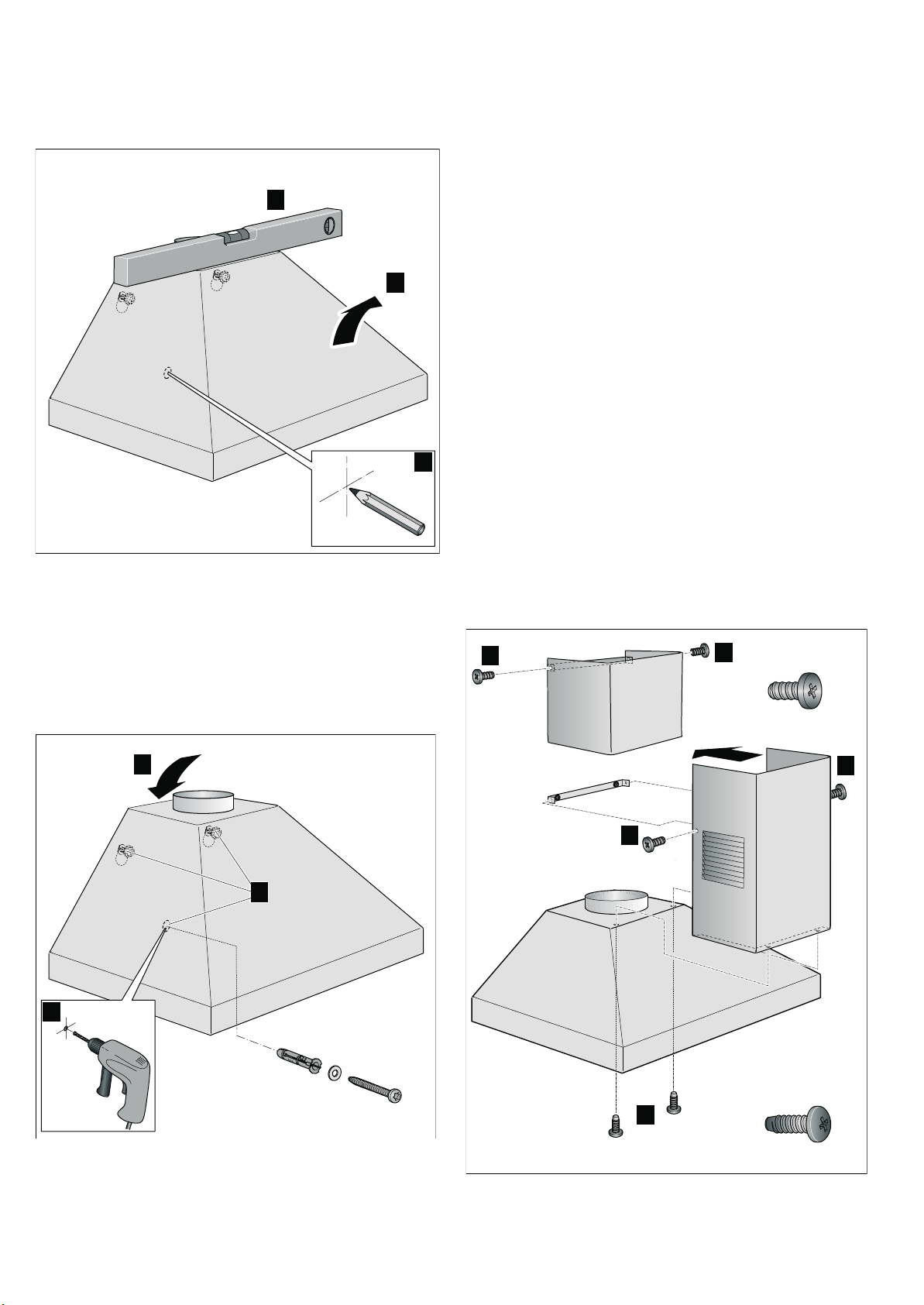

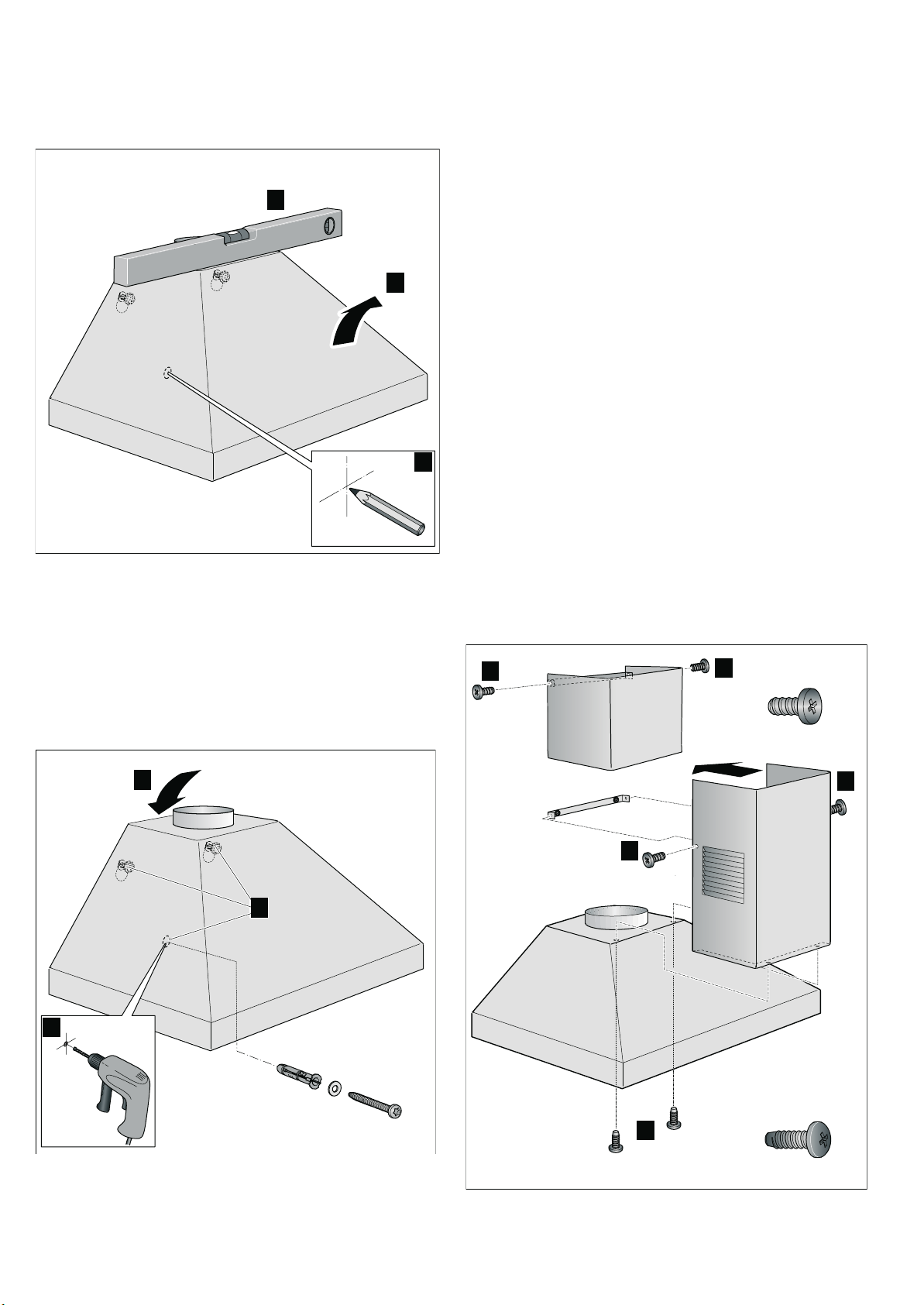

Installation

1. Gerät aufhängen und ausrichten. ¨
2. Die Bohrung für die Sicherungsschraube anzeichnen. ©
3. Gerät wieder abhängen. ª

Gerät fertig installieren

1. Das Loch für die Sicherungsschraube Ø 8 mm und Bohrtiefe
80 mm bohren und den Dübel wandbündig eindrücken. ¨
2. Schutzfolie vom Gerät zuerst an der Rückseite und nach der
Montage vollständig abziehen.
3. Gerät aufhängen. ©
4. Sicherungsschraube - mit Unterlegscheibe - eindrehen und
alle Schrauben fest anziehen. ª

Gerät anschließen

Abluftverbindung herstellen Hinweis: Wird ein Aluminiumrohr verwendet, den Anschlussbe-
reich vorher glätten.
1. Abluftrohr direkt am Luftstutzen befestigen.
2. Verbindung zur Abluftöffnung herstellen.
3. Verbindungsstellen geeignet abdichten.
Stromanschluss herstellen
1. Netzstecker in die Schutzkontaktsteckdose stecken.
2. Bei einem erforderlichen Festanschluss, bitte die Hinweise im
Kapitel Elektrischer Anschluss beachten.

Kaminverblendung montieren

:
Verletzungsgefahr!
Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe tragen.
1. Kaminverblendungen trennen.
Dazu das Klebeband abziehen
2. Schutzfolien an beiden Kaminverblendungen abziehen.
3. Die obere Kaminverblendungen mit 2 kurzen Schrauben seit-
lich an den Haltewinkel schrauben. ¨
4. Die untere Kaminverblendungen auf dem Gerät aufsetzen
und mit 2 langen Schrauben von unten am Gerät festschrau­ben. ©
5. Die untere Kaminverblendung mit 2 kurzen Schrauben seit-
lich an den Haltewinkel schrauben. ª Hinweis: Vor dem Festschrauben der 2 Schrauben die
Kaminverblendung ausrichten.
%
&
$
$
%
&
[
[
$
$
%
&
&
12
Ú Table of contents
[en] Instructions for installation and use
INSTRUCTION MANUAL.......................................................... 12
Important safety information ............................................ 12
Environmental protection.................................................. 14
Environmental protection ......................................................... 14
Operating modes................................................................ 14
Exhaust air mode ....................................................................... 14
Circulating-air mode .................................................................. 14
Operating the appliance .................................................... 15
Lighting ........................................................................................ 15
Cleaning and maintenance................................................ 15
Trouble shooting................................................................ 16
After-sales service ............................................................. 17
Accessories for circulating-air mode ..................................... 17
INSTALLATION INSTRUCTIONS .............................................18
Important safety information .............................................18
General information............................................................19
Exhaust air mode ...................................................................... 19
Exhaust duct............................................................................... 19
Checking the wall ...................................................................... 20
Electrical connection................................................................. 20
Installation ...........................................................................20
Preparing for installation .......................................................... 20
Installation ................................................................................... 21
Finishing installation of the appliance ................................... 21
Connecting the appliance to the power supply................... 21
Attaching the flue duct ............................................................. 21

INSTRUCTION MANUAL

Produktinfo
Additional information on products, accessories, replacement parts and services can be found at www.constructa.de and in the online shop www.constructa-eshop.com

: Important safety information

Read these instructions carefully. Only then will you be able to operate your appliance safely and correctly. Retain the instruction manual and installation instructions for future use or for subsequent owners.

The appliance can only be used safely if it is correctly installed according to the safety instructions. The installer is responsible for ensuring that the appliance works perfectly at its installation location.

This appliance is intended for domestic use and the household environment only. The appliance is not intended for use outside. Do not leave the appliance unattended during operation. The manufacturer is not liable for damage which is caused by improper use or incorrect operation.
This appliance may be used by children over the age of 8 years old and by persons with reduced physical, sensory or mental capacity or by persons with a lack of experience or knowledge if they are supervised or are instructed by a person responsible for their safety how to use the appliance safely and have understood the associated hazards.

Children must not play with the appliance. Children must not clean the appliance or carry out general maintenance unless they are at least 8 years old and are being supervised.

Keep children below the age of 8 years old at a safe distance from the appliance and power cable.

Check the appliance for damage after unpacking it. Do not connect the appliance if it has been damaged in transport.

This appliance is not intended for operation with an external clock timer or a remote control.

Danger of suffocation!

Packaging material is dangerous to children. Never allow children to play with packaging material.

Danger of death!

Risk of poisoning from flue gases that are drawn back in.
Always ensure adequate fresh air in the room if the appliance is being operated in exhaust air mode at the same time as room air-dependent heat-producing appliance is being operated.
13
Room air-dependent heat-producing appliances (e.g. gas, oil, wood or coal­operated heaters, continuous flow heaters or water heaters) obtain combustion air from the room in which they are installed and discharge the exhaust gases into the open air through an exhaust gas system (e.g. a chimney).
In combination with an activated vapour extractor hood, room air is extracted from the kitchen and neighbouring rooms - a partial vacuum is produced if not enough fresh air is supplied. Toxic gases from the chimney or the extraction shaft are sucked back into the living space.
Adequate incoming air must therefore always be ensured.
An incoming/exhaust air wall box alone will not ensure compliance with the limit.
Safe operation is possible only when the partial vacuum in the place where the heat­producing appliance is installed does not exceed 4 Pa (0.04 mbar). This can be achieved when the air needed for combustion is able to enter through openings that cannot be sealed, for example in doors, windows, incoming/ exhaust air wall boxes or by other technical means.
In any case, consult your responsible Master Chimney Sweep. He is able to assess the house's entire ventilation setup and will suggest the suitable ventilation measures to you.

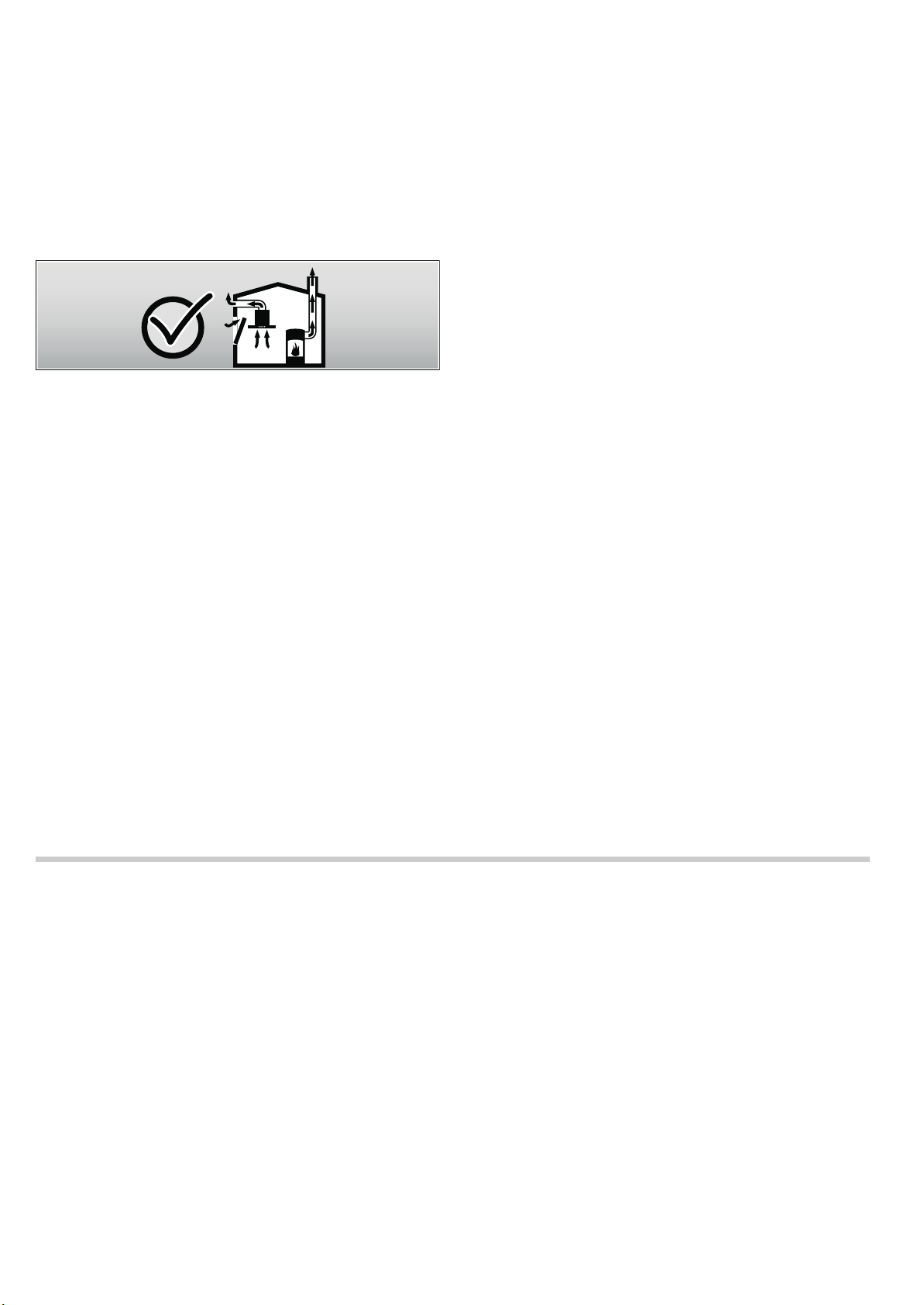

Unrestricted operation is possible if the vapour extractor hood is operated exclusively in the circulating-air mode.
Risk of fire!
Grease deposits in the grease filter may catch fire.
Clean the grease filter at least every 2months.
Never operate the appliance without the grease filter.
Risk of fire!
Grease deposits in the grease filter may catch fire. Never work with naked flames close to the appliance (e.g. flambéing). Do not install the appliance near a heat­producing appliance for solid fuel (e.g. wood or coal) unless a closed, non­removable cover is available. There must be no flying sparks.
Risk of fire!
Hot oil and fat can ignite very quickly. Never leave hot fat or oil unattended. Never use water to put out burning oil or fat. Switch off the hotplate. Extinguish flames carefully using a lid, fire blanket or something similar.
Risk of fire!
When gas burners are in operation without any cookware placed on them, they can build up a lot of heat. A ventilation appliance installed above the cooker may become damaged or catch fire. Only operate the gas burners with cookware on them.
Risk of fire!
Operating several gas burners at the same time gives rise to a great deal of heat. A ventilation appliance installed above the cooker may become damaged or catch fire. Never operate two gas burners simultaneously on the highest flame for longer than 15 minutes. One large burner of more than 5 kW (wok) is equivalent to the power of two gas burners.
Risk of burns!
The accessible parts become very hot when in operation. Never touch hot parts. Keep children at a safe distance.
Risk of injury!
Components inside the appliance may have sharp edges. Wear protective gloves.
Risk of injury!
Items placed on the appliance may fall down. Do not place any objects on the appliance.
14
Risk of electric shock!
A defective appliance may cause electric shock. Never switch on a defective appliance. Unplug the appliance from the mains or switch off the circuit breaker in the fuse box. Contact the after-sales service.
Risk of electric shock!
Incorrect repairs are dangerous. Repairs may only be carried out and damaged power cables replaced by one of our trained after-sales technicians. If the appliance is defective, unplug the appliance from the mains or switch off the circuit breaker in the fuse box. Contact the after-sales service.
Risk of electric shock!
Penetrating moisture may cause an electric shock. Do not use any high­pressure cleaners or steam cleaners.
Causes of damage
Caution!
Risk of damage due to corrosion. Always switch on the appliance while cooking to avoid condensation. Condensate can produce corrosion damage.
Always replace faulty bulbs to prevent the remaining bulbs from overloading.
Risk of damage due to ingress of humidity into the electronic circuitry. Never clean operator controls with a wet cloth.
Surface damage due to incorrect cleaning. Clean stainless steel surfaces in the direction of the grain only. Do not use any stainless steel cleaners for operator controls.
Surface damage due to strong or abrasive cleaning agents. Never use strong and abrasive cleaning agents.
Risk of damage from returning condensate. Install the exhaust duct in such a way that it falls away from the appliance slightly (1° slope).

Environmental protection

Unpack the appliance and dispose of the packaging in an environmentally-responsible manner.

Environmental protection

Operating modes

This appliance can be used in exhaust-air mode or circulating­air mode.

Exhaust air mode

Note: The exhaust air must not be conveyed into a functioning
smoke or exhaust gas flue or into a shaft which is used to ventilate installation rooms which contain heat-producing appliances.
Before conveying the exhaust air into a non-functioning
smoke or exhaust gas flue, obtain the consent of the heating engineer responsible.
If the exhaust air is conveyed through the outer wall, a
telescopic wall box should be used.

Circulating-air mode

Note: To bind odours in circulating-air mode, you must install
an activated carbon filter. The different options for operating the appliance in circulating-air mode can be found in the brochure. Alternatively, ask your dealer. The required accessories are available from specialist outlets, from customer service or from the Online Shop. The accessory numbers can be found at the end of the instructions for use.
This appliance is labelled in accordance with the European Directive 2002/96/EU concerning used electrical and electronic appliances (WEEE – waste electrical and electronic equipment). The guideline determines the framework for the return and recycling of used appliances as applicable.
The air which is drawn in is cleaned by the grease filters and conveyed to the exterior by a pipe system.
The air which is drawn in is cleaned by the grease filters and an activated carbon filter and conveyed back into the kitchen.
Loading...
+ 30 hidden pages
