Constructa CD53030S User Manual

Download

ﬁ

sv Bruks- och

monteringsanvisning

no Bruks- og

monteringsanvisning

ﬁ Käyttöo- ja

asennusohje

da Brugs- og

montagevejledning

Spiskåpa Damphetten Liesituuletin Emhætten

Abb. 1

ELEKTRO ELECTR. ELETT. EL.

Fig. 1 GAS GAZ KAASU GASS

sidan 03–15

side 16 – 28

ﬁ

sivu 29 – 41

side 42 – 54

mind. 650

min. 430

Beskrivning av ﬂäkten

Olika arbetssätt

Frånluft:

❑ Fläkten suger upp köksoset som leds ut

i det fria via fettﬁltret.

❑ Fettﬁltret binder de beståndsdelar av

köksoset som innehåller fett.

❑ Köket hålls i stort sett fritt från fett och

os.

Om ﬂäkten används samtidigt med

eldstad som är beroende av luften i rummet (t.ex. gas-, olje- eller kolugn, varmvattenberedare) måste det ﬁnnas tillräcklig mängd förbränningsluft för resp. ugn.

Det är ingen fara om ugnen ifråga står i ett rum där undertrycket inte överskrider 4Pa (0,04 mbar).

Olika arbetssätt

Detta kan man uppnå om förbränningsluften leds genom öppningar som inte går att stänga, t.ex. i dörrar, fönster och i kombination med öppningar för tilluft/frånluft i väggar eller med andra tekniska åtgärder.

Om inte tillräcklig mängd tilluft tillförs ﬁnns det risk för förgiftning pga att oförbrända gaser sugs tillbaka in i rummet.

Enbart ett hål i väggen för tilluft och frånluft är inte tillräckligt för att värdena ska hamna inom tillåtna gränser.

Observera att du vid beräkningen alltid måste utgå ifrån hela våningens ventilation. Denna regel gäller inte för spisar, t.ex. spishällar och gasspisar.

Om du använder spisﬂäkt med kolﬁlter gäller inte ovanstående reservationer.

Med kolﬁlter:

❑ I detta fall är ett kolﬁlter monterat (se

avsnittet Filter och skötsel).

Komplett monteringsset samt nya

ﬁlter ﬁnns att köpa i fackhandeln. Resp. tillbehörsnummer återﬁnns i slutet av denna bruksanvisning.

❑ Fläkten suger upp köksoset som leds

genom kolﬁltret där det renas och sedan leds tillbaka till köket igen.

❑ Fettﬁltret binder de beståndsdelar av

köksoset som innehåller fett.

❑ Kolﬁltret binder luktämnena.

Om anslutningsledningen skadas måste

den bytas ut av tillverkaren eller service eller av annan fackman. Detta för att undvika fara.

Bruksanvisning:

Fläktreglage

Överskåp

Skjutbar front med fettﬁlter

Belysning

Före första användningen

Obs!

❑ Denna bruksanvisning gäller för ﬂera

olika varianter av ugnen. Därför kan det tänkas att här ﬁnns beskrivningar av utrustning och funktioner som inte ﬁnns på just din ugn.

❑ Denna spisﬂäkt är godkänd enligt

gällande bestämmelser. Reparationer får endast utföras av

fackman.

Reparationer som inte utförts på ett sakkunnigt sätt kan innebära stor fara för användaren.

 Flambera inte under spisﬂäkten.

Lågorna kan göra att fettﬁltren

! börjar brinna.

 Spisﬂäkten får bara under vissa

omständigheter installeras över eldstad som drivs med fast bränsle (kol, trä o.dyl.). (Se närmare anvisningar i monteringsanvisningen.)

Gashäll/gasspis

 Använd alltid gasspis på rätt sätt.

Obs!

Gasspisens lågor måste alltid vara helt täckta av tillagningskärlen.

Spisﬂäkten kan skadas genom de öppna gaslågornas starka

! värmeutveckling.

❑ Läs noga igenom hela bruksanvisningen

innan ugnen används första gången. Här ﬁnns viktig information om säkerhet, användning, skötsel och vård.

❑ Spara bruks- och monteringsanvisningen

till den som ev. övertar ugnen efter dig.

 Ugnen får inte användas om den är

skadad.

 Installation och idriftsättande får endast

utföras av fackman.

Om anslutningsledningen skadas måste

den bytas ut av tillverkaren eller service eller av annan fackman. Detta för att undvika fara.

 Se till att förpackningsmaterialet tas om

hand på ett för miljön rätt sätt (se monteringsanvisningen).

 Använd aldrig ﬂäkten utan att lamporna

sitter iskruvade.

 Defekta lampor bör genast bytas.

Detta för att undvika att resterande lampor blir överbelastade.

 Använd aldrig spisﬂäkten utan fettﬁlter.  Överhettat matfett och olja kan lätt

självantändas. Håll därför alltid arbetsplatsen under uppsikt vid tillagning av maträtter med fett eller olja, t.ex. pommes frites.

 Köksoset avlägsnas mest effektivt om

du:

❑

Startar ﬂäkten

i samband med att du börjar tillagningen.

❑

Stänger av ﬂäkten först några minuter efter det att du lagat färdigt maten.

Start:

Dra ut ﬂäkten i frontlisten. ❑ I och med detta startar ﬂäkten.

Välj önskad ﬂäkthastighet.

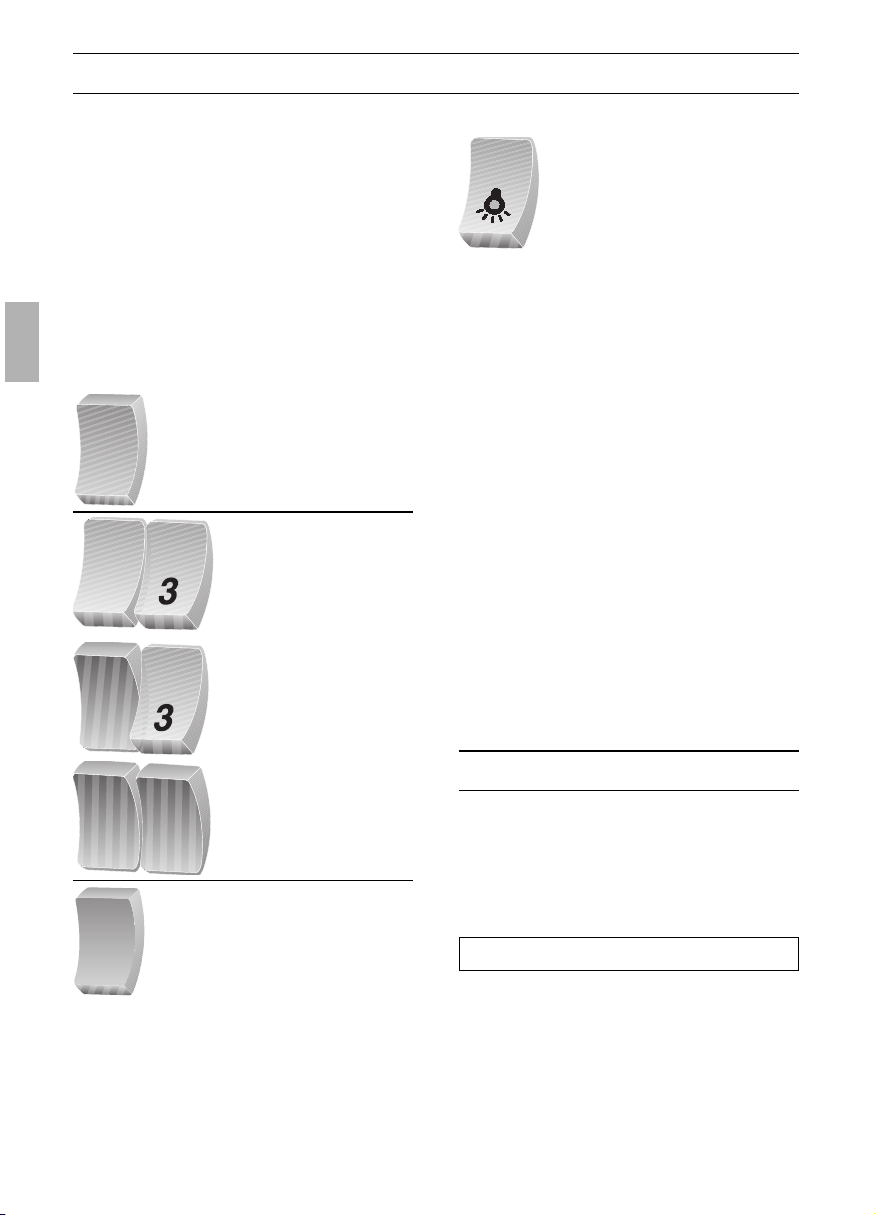

Reglagen på olika ﬂäktmodeller:

Så används ﬂäkten

Belysning:

Obs! Belysningen kan tändas även om

ﬂäkten är inskjuten och alltså avstängd.

Läge 3 Läge 1 Läge 2

Till

Från

Läge 1

Läge 2

Läge 3

Läge 1

Från Läge 2

Stopp:

❑

Skjut in ﬂäkten till ändläget.

Obs! Nästa gång du drar ut ﬂäkten startar den i den hastighet som du senast ställde in.

Fel

Om det blir fel på ﬂäkten eller du har frågor, ta kontakt med kundservice.

(se separat förteckning).

Uppge alltid följande uppgifter från typskylten vid kontakt med service:

E-Nr. FD

Fyll i uppgifterna redan nu så slipper du leta dem om det uppstår ett fel. Typskylten syns inuti ﬂäktkåpan sedan du tagit bort ﬁlterramen.

Ta ut ﬁltren:

1. Dra ut frontlisten till stoppet.

2. Tryck spärren på ﬁlterramen i pilens

riktning till stoppet enligt bilden.

Filter och skötsel

För att binda de beståndsdelar av köksoset som innehåller fett ﬁnns ett metallfettﬁlter inbyggt i ﬂäkten.

Filtermattorna består av obrännbar metall.

Obs!

Allt eftersom ﬁltret fylls med fetthaltiga ämnen ökar risken för antändning. Dessutom påverkas ﬂäktens sugeffekt negativt.

Viktigt:

Genom att i god tid byta till ny ﬁltermatta förebyggs risken för brand i samband med fritering eller stekning.

Vid normal drift (dvs. 1-2 timmars användning dagligen) måste metallfettﬁltren rengöras var 8-10 vecka.

❑

Filtren kan diskas i diskmaskin. Eventuellt kan metallen då missfärgas något.

Viktigt:

Diska inte starkt nedsmutsade ﬁlter tillsammans med porslin.

❑

Vid handdisk: Låt ﬁltren först ligga i blöt i hett diskvatten några timmar. Borsta dem därefter ordentligt, skölj dem och låt dem dropptorka.

❑

Använd endast originalﬁlter.

Endast då kan du vara säker på att funktionen blir bästa möjliga.

❑ Om ﬂäkten har två ﬁlter, ta då först ut

det främre ﬁltret.

3. Fäll ﬁltrerramen nedåt i ena sidan och ta av den.

Sätta tillbaka ﬁltren:

1. Dra ut frontlisten till stoppet.

2. Sätt in ena sidan av ramen i fästet, fäll

ramen uppåt och tryck på spärren tills du känner att ramen sitter fast.

❑ Om ﬂäkten har två ﬁlter, sätt då först

tillbaka det främre ﬁltret med proﬁlen.

 Kontrollera noga att ﬁltren sitter

ordentligt fast.

Filter och skötsel

3. Skjut in kolﬁltret underifrån i ﬂäkten tills det sitter fast i båda sidorna.

Randen på kolﬁltret måste peka

nedåt.

4. Sätt tillbaka fettﬁltren enligt tidigare beskrivning.

Ta ut kolﬁltret:

Kolﬁltret tas ut på sätt som beskrivs ovan fast i motsatt ordningsföljd. Tryck hakarna utåt.

Byta kolﬁltret:

Vid normal drift (dvs. 1-2 timmars användning dagligen) måste kolﬁltret bytas till nytt ung. 1 gång om året. Nya kolﬁlter ﬁnns att köpa hos service (se vidare under Extra tillbehör).

❑

Använd endast originalﬁlter.

Endast då kan du vara säker på att funktionen blir bästa möjliga.

Det gamla kolﬁltret:

❑

Kolﬁlter innehåller inga skadliga ämnen. Det kan slängas tillsammans med övrigt avfall.

Kolﬁlter:

Kolﬁltret binder luktämnena.

Kolﬁltret monteras ovanför fettﬁltren.

1. Ta först ut fettﬁltren enligt tidigare beskrivning.

2. Sätt in de två plasthållare som följer med leveransen på ﬂäktens högra och vänstra sida och skruva fast dem med skruvarna (behövs endast göras första gången kolﬁltret byggs in).

Rengöring och skötsel

På ﬂäktar med glasskiva i utdragslisten:

❑

Glasskivan går att lossa och kan rengöras i diskmaskin.

❑

Skjut ﬂikarna utåt för att lossa glasskivan.

Byte av lampa

1. Stäng av ﬂäkten. Dra ut sladden ur vägguttaget eller skruva ur säkringen.

2. Dra ut frontlisten till stoppet.

3. Dra kåpan över lampan framåt mot dig.

4. Byt till ny lampa (ﬁnns att köpa handeln,

max. 40 W, sockel E 14). Obs! hur lampan sätts i. Lamporna är seriekopplade. Kontrollera därför bägge lamporna om ljuset slocknar.

5. Sätt tillbaka kåpan över lampan.

6. Sätt tillbaka stickproppen i vägguttaget

resp. skruva i säkringen.

Dra alltid först ut sladden ur vägguttaget eller skruva ur säkringen.

❑ Rengör de delar av ﬂäkten du kommer åt

i samband med rengöringen av fettﬁltren. Därigenom förebygger du risken för bränder samtidigt som ﬂäkten kan fungera optimalt.

❑ Använd varmt vatten med diskmedel i

eller milt fönsterrengöringsmedel.

❑ Skrapa inte av smuts som fastnat utan

blöt upp det med våt trasa.

❑ Använd inga starka rengöringsmedel

eller skursvampar som kan repa ytan.

❑ Ons! Använd inte lösningsmedel (t.ex. T-

sprit) på plastytor eftersom de kan ge upphov till matta ﬂäckar. Var försiktig! Ventilera köket ordentligt. Ha ingen öppen eld i närheten.

 Tangenterna rengörs med mjuk trasa

fuktad i milt diskvatten. Tangenterna är av plast. Använd därför aldrig rengöringsmedel för rostfritt i samband med rengöringen.

Ytor i rostfritt stål:

❑ Använd ett milt rengöringsmedel utan

repande effekt avsett för rostfritt stål.

❑ Ytorna rengörs i slipriktningen.

 Använd inte svampar som kan repa ytor

i rostfritt stål och inte heller putsmedel innehållande sand, soda, syra eller klorider.

Ytor av aluminium och plast, lackerade ytor:

❑ Använd en mjuk fönster- eller

microﬁberduk som inte luddar av sig.

❑ Använd inte torr torkduk. ❑ Använd ett milt fönsterrengöringsmedel. ❑ Använd inte starka rengöringsmedel, inte

heller rengöringsmedel som innehåller syra eller lut.

❑ Använd inte skurmedel.

Rengöring och skötsel

Viktigt att veta

Minimiavstånd mellan gasspis/-häll och

ﬂäkt: 650 mm (se bild 1) Nedan angivna värmeeffekter får då inte överskridas:

❑

Gasspisar

effekt – en kokzon max. 03,0 kW effekt – alla kokzoner max. 08,3 kW effekt – ugn max. 03,9 kW

❑

Gasinbyggnadshäll

effekt – en kokzon max. 03,9 kW effekt – alla kokzoner max. 11,3 kW

❑

Gaskeramikhäll

Värdena för tillåten värmeffekt gäller inte för gasinbyggnadshällar i glaskeramik. Följ noga hälltillverkarens anvisningar.

❑

Gaskeramikhäll

Värdena för tillåten värmeffekt gäller inte för gasinbyggnadshällar i glaskeramik. Följ noga hälltillverkarens anvisningar.

❑ Eldstad för fast bränsle

Här gäller samma värden för maximalt tillåten värmeeffekt och minimiavstånd som för gasspis.

Fläkten får monteras över eldstad för

fast bränsle endast om eldstaden har ett slutet icke avtagbart skyddshölje och i enlighet med gällande bestämmelser i resp. land. Denna inskränkning gäller ej för gasspis/-häll.

Ju mindre avstånd mellan spisﬂäkt och

spis desto större risk för att det bildas vattendroppar på ﬂäktens undersida p.g.a. vattenånga.

Gamla uttjänta produkter är inte

värdelöst avfall. Om de får tas om hand på miljöriktigt sätt kan värdefulla råmaterial återvinnas. Förstör den gamla ﬂäkten innan den lämnas till skrotning.

Den nya ﬂäkten har skyddats av

förpackningsmaterialet på sin väg till dig. Samtliga material som använts är miljövänliga och kan återvinnas.

Hör med din kommun eller det lokala renhållningsverket var du kan lämna förpackningsmaterialet så att det tas om hand på bästa miljöriktiga sätt.

Fläkten har två olika arbetssätt: frånluft

eller med kolﬁlter.

Spisﬂäkten ska alltid placeras mitt över

häll/spis.

Minimiavstånd mellan elektriska

kokzoner och ﬂäktens underkant: 430 mm, bild 1.

Kompletterande anvisningar vid montering över gasspis/-häll:

Om ﬂäkten ska monteras över gas-

spis/-häll måste detta göras i enlighet med gällande bestämmelser i resp. land (t.ex. Technische Regeln Gasinstallation TRG för Tyskland).

Följ gällande anvisningar för montering

av spisﬂäktar samt de monteringsanvisningar tillverkaren av gasspisen/

-hällen lämnar.

Fläkten får endast monteras med ena

sidan mot högskåp eller hög vägg. Minimiavstånd 50 mm.

Monteringsanvisning:

Före monteringen

Den avgående luften leds via en ventilationstrumma uppåt eller direkt ut i det fria.

Den avgående luften får inte ledas ut i skorsten för rök eller avgas om denna är i funktion eller i en trumma som används för ventilation av rum där det står en eldstad.

Gällande föreskrifter (t.ex. byggnorm) måste åtföljas beträffande hur den avgående luften får ledas ut.

Är skorstenen inte längre i funktion måste tillåtelse inhämtas från ansvarig sotare.

Om ﬂäkten används samtidigt med eldstad som är beroende av luften i rummet (t.ex. gas-, olje- eller kolugn, varmvattenberedare) måste det ﬁnnas tillräcklig mängd förbränningsluft för resp. ugn.

Det är ingen fara om ugnen ifråga står i ett rum där undertrycket inte överskrider 4Pa (0,04 mbar).

Om inte tillräcklig mängd tilluft tillförs ﬁnns det risk för förgiftning pga att oförbrända gaser sugs tillbaka in i rummet.

Enbart ett hål i väggen för tilluft och frånluft är inte tillräckligt för att värdena ska hamna inom tillåtna gränser.

Observera att du vid beräkningen alltid måste utgå ifrån hela våningens ventilation. Denna regel gäller inte för spisar, t.ex. spishällar och gasspisar.

Om du använder spisﬂäkt med kolﬁlter gäller inte ovanstående reservationer.

Frånluft

O 100 120

Före monteringen

Vid frånluft bör kallrasskydd användas. Om kallrasskydd inte levereras med ﬂäkten kan det köpas i fackhandeln (se även under Extra tillbehör i bruksanvisningen).

Montera kallrasskyddet:

1. Skär bort skyddsgallret i rörstosen.

2. Sätt in kallrasskyddet i öppningarna på

rörstosen.

Om frånluften leds ut genom yttervägg

bör teleskopisk anslutningslåda mot mur användas.

Så här fungerar ﬂäkten mest effektivt:

❑

Kort, slät imkanal.

❑

Så få rörkrökar som möjligt.

❑

Så stor diameter som möjligt på rör och rörkrökar (helst l 120 mm ).

Långa, icke släta frånluftsrör, många böjar eller för liten rördiameter gör att effekten inte blir optimal samtidigt som bullret ökar.

❑

Runda kanaler: Vi rekommenderar Iinre diameter minst 120 mm.

❑

Platta kanaler måste ha likvärdig inre area som runda.

Kanalerna bör inte ha några skarpa böjar.

l 100 mm ca. 078 cm

l 120 mm ca. 113 cm

Vid avvikande rördiameter:

❑

Sätt in tätningslister.

❑

Vid frånluft:

Sörj för tillräcklig ventilation.

Frånluften leds direkt uppåt:

❑

Gör en öppning i skåpets tak och ett urtag för anslutningssladden. – Mall

I bifogas –.

mind. 30

115

185

120

512

243

269

250

280

598

280-443

287

133

170

600

313

195

250

Före monteringen

Frånluften leds direkt bakåt:

– möjligt bara inne i ett överskåp –.

❑

Gör en öppning i skåpets vägg och ett urtag för anslutningssladden.

Anslutning till imkanal l 100 mm:

❑

Skär bort skyddsgallret i öppningen.

❑

Fäst rörstosen (följer med leveransen eller ﬁnns att köpa i handeln) i öppningen.

Anslutning till imkanal l 120 mm:

❑

Skär bort skyddsgallret i öppningen.

Kolﬁlter

❑ Om anslutning till husets ventilations-

kanal inte är möjlig.

Komplett monte-

ringsset ﬁnns att köpa i fackhandeln. Resp. tillbehörsnummer återﬁnns i slutet av denna bruksanvisningen.

Elektrisk anslutning

Fläkten får endast anslutas till ett jordat vägguttag, förutsatt att detta är installerat enligt gällande bestämmelser och att stickproppen är skyddad genom jordning.

Elektriska data:

Dessa data hittar du på typskylten, som du ser inuti ﬂäkten när du tagit av ﬁlterramen.

Gör ﬂäkten strömlös före alla slags

reparationer. Anslutningssladdens längd: 1,30 m. Om fast anslutning fordras:

Spisﬂäkten får endast monteras av behörig elektriker.

Frånskiljare måste användas. Använd en kontakt med en kontaktöppning om minst 3 mm och allpolig frånslagning.

Spisﬂäkten är avstörd enligt EU‘s bestämmelser för radioavstörning

100 120

Förbereda skåpet

 Minsta avstånd mellan ﬂäkt och

gasspis är 650 mm, mellan ﬂäkt och elspis 430 mm.

Denna ﬂäkt är avsedd att byggas in i ett överskåp med följande mått:

Bredd: 600 mm Djup: 280 – 350 mm Höjd: minst 300 mm.

1. Ta bort skåpets botten – om sådan ﬁnnes.

 Kontrollera noga att skåpet är stadigt

och sitter ihop ordentligt.

2. Markera två fästpunkter till höger och två till vänster på skåpets insidor och märk med en syl e.dyl.

Om du borrar: l 2 mm – max. 10 mm djupt.

Obs! ❑ Använd bifogad mall

II för att

markera fästpunkterna.

❑ Fästpunkterna på mallen är placerade

så att en 20 mm bred list kan monteras och ligga jäms med snickerierna.

❑ Listen kan ﬂyttas framåt (måttet ∆) med

hjälp av ett anslag.

När skåpet är djupare än 280 mm kan ﬂäkten monteras längre in

. . . om ljusrampen sitter längre bakåt, . . . eller om listen är bredare än 20 mm.

Flytta då mall

II ytterligare bakåt.

170

600

min

300.

280-350

Förbereda skåpet Montera in ﬂäkten i skåpet

3. Skruva fast bifogade beslag.

Ta hänsyn till tjockleken på skåpets

sidoväggar (16 mm eller 19 mm). Mått X.

1. Ta bort ﬁlterramen

(se bruksanvisningen).

2. Kontrollera att skåpluckorna hänger rakt (detta ifall gångjärnen inte längre går att nå sedan ﬂäkten monterats).

3. Skjut in ﬂäkten underifrån i skåpet och tryck den uppåt tills monteringshjälpen på vardera sidan snäpper fast.

Om skåpets innerdjup är mindre än

280 mm, måste 250 mm av den bakre väggas avlägsnas.

4. Dra ut fronten till stoppet.

5. Dra åt skruvarna på vardera sidan en

aning. Lyft ﬂäkten något.

6. Kontrollera att ﬂäkten sitter rakt och dra sedan åt skruvarna ordentligt.

x=16mm x=19mm

Montera in ﬂäkten i skåpet

2. Kontrollera att listen sitter rakt och skruva sedan fast den med de två bifogade skruvarna.

7. Dra anslutningssladden genom urtaget och anslut röret i överskåpet.

8. Anslut sladden till elnätet.

9. Eventuell täckning mot väggen kortas till

önskat mått och skruvas fast i överskåpet.

Montera frontlist:

❑

Fläkten måste förses med frontlist.

❑

Denna frontlist kan vara i samma material som övrig köksinredning eller bifogad frontlist.

1. Markera två fästpunkter i listen med hjälp av bifogad mall

III och märk med en syl.

Om du borrar: l 2 mm – max. 10 mm djupt.

3. Sätt tillbaka ﬁlterramen (se bruksanvisningen).

Obs! Den del av ﬂäkten som ﬁnns inuti skåpet kan klädas in med t.ex. spånplatta.

Tänk då på att:

– Hylla får inte placeras på själva ﬂäkten. – Beklädnaden får inte fästas i ﬂäkten. – Det måste gå att komma åt ﬂäkten vid

ev. fel.

Demontering:

Fläkten demonteras i omvänd ordning mot montering.

Obs! Vid kolﬁlter måste detta och plastfästena demonteras, så att fästskruvarna och monteringshjälpen går att nå.

Vikt i kg:

Frånluft Kolﬁlter

9,5 10,5

Rätt till tekniska ändringar förbehålles.

14,5

598

350

Apparatbeskrivelse

Driftsmuligheter

Utløpsdrift:

❑ Damphettens vifte suger inn

kjøkkendampen og leder den gjennom fettﬁlteret og ut i det fri.

❑ Fettﬁlteret binder kjøkkendampens faste

komponenter.

❑ Kjøkkenet holdes således i høy grad fritt

for fett og lukt.

Når damphetten blir drevet med utløpsdrift og det samtidig blir fyrt med apparater som er avhengig av skorstein

(som f.eks. gass, olje, kullfyringsapparater, varmtvannsbeholdere med gjennomløp) må

det sørges for tilstrekkelig tilførsel av frisk luft. Dette er nødvendig for

forbrenningen. En risikofri drift er mulig dersom

undertrykket i rommet der ovnen er montert ikke overskrider 4 Pa (0,04 mbar).

Driftsmuligheter

Dette kan oppnås når forbrenningsluften kan få strømme inn enten ved åpninger som ikke kan lukkes, f. eks. dører, vinduer og i forbindelse med murkasse for innstrømning og utstrømning av luft, eller andre tekniske tiltak, bl. a. gjensidig låsing e. l.

Dersom ikke det strømmer inn tilstrekkelig luft, er det fare for at forbrenningsgassen kan bli suget tilbake.

Kun en murkasse for tilløps- og utløpsluft alene garanterer ikke at grenseverdien blir overholdt.

Bemerkning: Ved vurdering av luftforholdene må hele leiligheten/huset vurderes under ett. Ved bruk av kokeutstyr, f.eks. gasskomfyr eller gassplater gjelder ikke denne regelen.

Dersom damphetten blir drevet med resirkulasjonsluft – med aktivﬁlter –, er det ingen innskrenkninger når det gjelder driften.

Resirkulasjonsdrift:

❑ Ved denne bruken må det settes inn et

aktiv-kullﬁlter (se „Filter og vedlikehold”).

Det komplette monteringssettet og

reserveﬁlter fåes i faghandelen. Det tilsvarende tilbehørsnummeret ﬁnnes på slutten av denne bruksanvisningen.

❑ Damphettens vifte suger inn

kjøkkendampen og leder den gjennom fett- og aktiv-kullﬁlteret og tilbake i rommet i renset tilstand.

❑ Fettﬁlteret binder kjøkkendampens fete

komponenter.

❑ Aktiv-kullﬁlteret binder luktestoffene.

Når tilkoplingsledningen på dette

apparate er skadet, må det skiftes ut av produsenten eller av kundeservice eller en annen kvaliﬁsert person, for å unngå at det oppstår fare.

Bruksanvisning:

Bryter for viftetrinn

Overskap

Uttrekksﬁlter

Bryter for lys

Før første gangs bruk

Viktige henvisninger:

❑ Denne bruksanvisningen gjelder for ﬂere

utførelser av maskinen. Det er mulig at enkelte utstyrskjennetegn blir beskrevet som ikke gjelder for din maskin.

❑ Denne damphetten tilsvarer de gjeldende

sikkerhetsbestemmelsene. Reparasjoner må kun utføres av

autoriserte fagfolk.

Dersom det blir foretatt ikke fagmessige reparasjoner på apparatet, kan dette føre til alvorlige farer for brukeren.

Flambér aldri under damphetten.

Det kan oppstå brannfare på grunn av

! oppstigende ﬂammer.

 Bruken av damphetten er kun

begrenset tillatt over en komfyr/ovn for faste brennstoffer (kull, tre o.l.) (se monteringsanvisningen).

Gass kokeplater / gass komfyr

 Gasskomfyrer må alltid benyttes riktig.

Viktig:

Gassblussene må alltid være tildekket av kokekarene.

Den sterke varmeutviklingen fra en åpen

! gassﬂamme kan ødelegge damphetten.

❑ Før du tar det nye apparatet i bruk, bør

du lese bruksanvisningen omhyggelig. Den inneholder viktige informasjoner om sikkerhet såvel som veiledning i bruk og vedlikehold av stekeovnen.

❑ Vennligst oppbevar bruksanvisningen og

monteringsanvisningen på et sikkert sted, eventuelt for en senere ny eier.

 Dersom stekeovnen skulle være skadet

på noen måte, må den ikke brukes.

 Tilkopling og igangsetting må kun

foretas av en fagmann.

Når tilkoplingsledningen på dette

apparate er skadet, må det skiftes ut av produsenten eller av kundeservice eller en annen kvaliﬁsert person, for å unngå at det oppstår fare.

 Kvitt deg med emballasjen på en

forskriftsmessig måte (se monteringsanvisningen).

 Damphetten må kun brukes når det er

skrudd inn pærer.

 Defekte lyspærer bør skiftes ut straks,

for å unngå at de andre pærene blir overbelastet.

 Damphetten må aldri brukes uten

fettﬁlter.

 Overopphetet fett eller olje kan lett

selvantennes. Derfor må retter med fett eller olje, f. eks. frityrstekte poteter, bare tilberedes under oppsyn.

 Kjøkkendampen blir fjernet mest

virkningsfullt når:

❑

du slår på viften

ved begynnelsen av kokingen.

❑

du slår av viften

først noen minutter etter at kokingen er slutt.

Innkopling av viften:

Trekk ut ﬁlteret ved å ta i håndtaket. ❑ Viften er i drift.

Innstill ønsket viftetrinn.

Betjeningselementene for de forskjellige modellene:

Betjening av damphetten

Utkopling av viften:

Henvisning: Belysningen kan brukes til

enhver tid, også når ﬁlteret er skjøvet inn.

Trinn 3 Trinn 1 Trinn 2

På

Trinn 1

Trinn 2

Trinn 3

Trinn 1

Av Trinn 2

Utkopling av viften:

❑

Skyv inn ﬁlteret til det stopper.

Henvisning: Når ﬁlteret trekkes ut igjen, arbeider viften med den innstillingen som ble valgt sist.

Forstyrrelser

Ved eventuelle spørsmål eller forstyrrelser bør du ringe til kundeservice.

(se liste over servicesenter).

Når du ringer, vennligst oppgi:

E-nr. FD

Skriv opp apparatets nummer i feltene ovenfor. Numrene ﬁnnes på typeskiltet på innsiden av damphetten når du tar av ﬁltergitteret.

Innsetting og uttaking av ﬁlterrammen

Uttak:

1. Trekk ﬁlteret ut inntil det stopper.

2. Skyv holderen på ﬁlterrammen i pilens

retning til den stopper.

Filter og vedlikehold

For å suge opp fettholdige komponenter i kjøkkendampen er det innebygget et metall-fettﬁlter.

Filtermatten består av ikke brennbart metall.

Pass på:

Når ﬁlteret blir fylt opp med fettholdige komponenter, forhøyes påtenningsfaren og funksjonen til damphetten kan bli svakere.

Viktig:

Ved rengjøring av ﬁlteret i rett tid kan du unngå brannfare som oppstår på grunn av overoppheting ved steking eller fritéring.

Rengjøring av metall-fettﬁlter:

Ved normal funksjon (daglig 1 til 2 timer) må metall-fettﬁlteret rengjøres etter 8 til 10 ukers drift.

❑

Rengjøringen kan foretas i oppvaskmaskinen. Det er mulig at ﬁlteret får en lett misfarging.

Viktig:

Metall-fettﬁlter som er fullt med fett må ikke vaskes i oppvaskmaskin sammen med annen oppvask.

❑

Når ﬁlteret rengjøres for hånd, må det legges i bløt i oppvaskvann i ﬂere timer. Deretter må det børstes av, skylles godt og la det dryppe av.

❑

Bruk kun originalﬁlter.

Derved blir det garantert et perfekt resultat.

❑ Ved to fettﬁltre må først den forreste

tas ut.

3. Klaff ﬁlterrammen ut til siden og ta den av.

Innsetting:

1. Trekk ﬁlteret ut inntil det stopper.

2. Sett ﬁlterrammen på skrå inn på den ene

siden i holderen, klaff den opp og heng den inn ved hjelp av holderen inntil den stopper.

❑ Ved to fettﬁltre må først den bakerste

settes inn i ﬁlteret, deretter settes den forreste med ﬁlterrammen med proﬁlen inn.

 Pass på at fettﬁlteret sitter godt fast på

begge sider.

Filter og vedlikehold

3. Skyv aktivkullﬁlteret inn nedenfra og inn i kassen på damphetten og fest fast på begge sider.

Kanten på aktivkullﬁlteret må være

på undersiden.

4. Sett fettﬁlteret inn igjen (se ﬁlter og vedlikehold).

Uttak:

Uttakingen av aktivkullﬁlteret skjer i omvendt rekkefølge. Hertil må holdekrokene trykkes utover.

Skift av aktivkullﬁlter:

Ved normal drift (daglig 1 til 2 timer) må aktivkullﬁlteret skiftes ut ca. 1 gang i året. Aktivkullﬁlteret fåes i FAGHANDELEN (se ekstra tilbehør).

❑

Bruk kun originalﬁlter.

Derved blir det garantert en prikkfri funksjon.

Kast av aktivkullﬁlter:

❑

Aktivkullﬁlter inneholder ingen skadestoffer. Derfor kan du kaste dem f.eks. i det vanlige bosset.

Aktivkullﬁlter:

For å binde luktestoffene ved omluftsdrift.

Aktivkullﬁlteret blir satt inn ovenfor fettﬁlteret i damphetten.

1. Ta ut fettﬁlteret (se ﬁlter og vedlikehold).

2. De to vedliggende kunststoff-holderne

settes inn i kassen på damphetten til høyre og venstre og skrus fast med en skrue på hver side (kun nødvendig ved første gangs montering av aktivkullﬁlter).

Rengjøring og pleie

Ved apparater med glassplate i uttrekksviften:

❑

Glassplaten kan tas av og vaskes i oppvaskmaskin.

❑

For å ta av må stroppen skyves utover.

Skifte av lyspærer

1. Slå av damphetten og gjør apparatet strømløs ved å trekke ut støpselet eller skru ut sikringen.

2. Trekk ut ﬁlteret inntil det stopper.

3. Trekk av lampeglasset framover.

5. Sett lampeglasset på igjen.

6. Sett støpselet inn igjen eller skru

sikringen på igjen.

Rengjøring og pleie

Pass på at apparatet blir gjort strømløs ved å trekke ut støpselet eller ved å kople ut sikringen.

❑ Ved skifte av fettﬁlter (se ﬁlter og

vedlikehold) må også de stedene i damphetten som er tilgjengelige rengjøres for avleiret fett. Derved forebygges brannfare og den optimale funksjonen blir opprettholdt.

❑ Ved rengjøringen av damphetten må det

brukes varmt oppvaskvann eller vindusvaskemiddel.

❑ Ikke forsøk å skrap inntørket smuss

vekk, men bløt det opp med en fuktig klut.

❑ Ikke bruk skurende vaskemiddel eller

svamper som lager riper.

❑ Henvisning: Ikke bruk alkohol (sprit) på

kunststoff-ﬂatene, det kan oppstå matte ﬂekker.

Forsiktig: Kjøkkenet må luftes grundig, ingen åpen ﬂamme.

 Tastene på bryterne må kun vaskes

med mildt oppvaskvann og rengjøres med en myk, fuktig klut. Ikke bruk stålrengjøringsmiddel for kunststofflistene.

Overﬂater av rustfritt stål:

❑ Bruk et egnet rengjøringsmiddel for

ståloverﬂater.

❑ Rengjør kun i den retningen hvor

slipingen er foretatt.

 Rustfrie ståloverﬂater må ikke rengjøres

med svamper som lager riper og heller ikke med pussemidler som inneholder sand-, soda-, syre- eller klor!

Aluminium,- lakk- og kunststoffoverﬂater:

❑ Bruk et mykt, vindusskinn eller en klut av

mikroﬁber som ikke loer.

❑ Ikke bruk tørre kluter. ❑ Bruk et mildt pussemiddel for vinduer. ❑ Ikke bruk aggressive syre- eller lutholdige

rengjøringsmidler.

❑ Ikke bruk skuremidler.

4. Skift ut lyspæren (normale lyspærer som fåes i handelen, max. 40 Watt, sokkel E 14). Obs: Stikkinnfatning. De to lampene er koplet i serie. Dersom lyset ikke virker, må begge lampene kontrolleres.

Viktige henvisninger

Over gasskokebluss er det kun tillatt å

montere en damphette med en minste avstand på 650 mm – ﬁg. 1 – dersom følgende nominelle varmebelastning (Hs) ikke blir overskredet:

❑

Gasskomfyrer

Belastning fra ett kokebluss maks. 03,0 kW Belastning fra alle kokeblussene maks. 08,3 kW Stekeovnsbelastning maks. 03,9 kW

❑

Gass kokeplater

Belastning fra ett kokebluss maks. 02,9 kW Belastning fra alle kokeblussene maks. 11,3 kW

❑

Gass-glasskeramikkokefelt

Opplysningene om den nominelle varmebelastningen gjelder ikke for glasskeramikkokefelt. Opplysningene fra produsenten av kokefeltet må absolutt overholdes.

❑ Komfyr for faste brennstoffer

Her gjelder også de maksimale no minelle varmebelastningene og minsteavstanden som ved gasskomfyr.

Over et ildsted for faste brennstoffer

hvor det er fare for brann (p.g.a. gnistdannelse), er det kun tillatt å montere en damphette dersom ildstedet har en lukket, ikke avtakbar avdekning, og dersom de til enhver tid gyldige forskriftene i det respektive landet blir overholdt. Dette gjelder ikke for gasskomfyr og gass-kokeplater.

Jo mindre avstanden er mellom

damphetten og kokeblussene, jo større en mulighetene for at det kan danne seg dråper på undersiden av damphetten på grunn av den oppstigende vanndampen.

Gamle apparater er ikke verdiløst avfall.

Ved miljøvennlig bortskaffing kan det gjenvinnes verdifulle råstoffer.

Før du kaster det gamle apparatet, må det gjøres ubrukelig først.

Det nye apparatet ditt har vært

beskyttet med emballasje på veien til deg. Alle materialene som blir brukt er miljøvennlige og kan resirkuleres. Hjelp til å bortskaffe emballasjen på en miljøvennlig måte.

Kommunen på stedet der du bor eller faghandelen er behjelpelig med informasjoner om avfallsplasser.

Damphetten kan brukes med utløps-

eller resirkulasjonsdrift.

Damphetten må alltid monteres over

midten av komfyren.

Minsteavstanden mellom komfyr og

underkant av damphetten: 430 mm, ﬁg. 1.

Tilleggshenvisninger ved gasskomfyrer:

Ved monteringen av gass kokeplater

må det tas hensyn til de nasjonale lovlige bestemmelsene (f. eks. i Tyskland: Tekniske regler for gassinstallasjon TRGI).

Det må tas hensyn til de respektive

gyldige monteringsforskriftene og monteringshenvisningene fra produsenten av gassapparater.

Dampviften må være montert kun på

den ene siden ved et høyt skap eller en høy vegg. Avstanden må være minst 50 mm.

Monteringsanvisning:

Før montasjen

Luften ledes oppover gjennom en luftsjakt eller direkte ut i det fri gjennom et hull i ytterveggen.

Utløpsluften må ikke ledes inn i en skorstein hvor det er røk eller avgass eller inn i en sjakt hvor det er plassert fyringsanlegg.

Angående utleding av luft, må det tas hensyn til forskriftene og lovene som myndighetene har utgitt (f. eks. Fylkets tekniske byggvesen).

Dersom utløpsluften skal ledes inn i en skorstein som ikke brukes til røk eller avgass, må det innhentes tillatelse fra brannvesenet.

Når damphetten blir drevet med utløpsdrift og det samtidig blir fyrt med apparater som er avhengig av skorstein

(som f.eks. gass, olje, kullfyringsapparater, varmtvannsbeholdere med gjennomløp)

må det sørges for tilstrekkelig tilførsel av frisk luft. Dette er nødvendig for

forbrenningen. En risikofri drift er mulig dersom

undertrykket i rommet der ovnen er montert ikke overskrider 4 Pa (0,04 mbar).

Dersom ikke det strømmer inn tilstrekkelig luft, er det fare for at forbrenningsgassen kan bli suget tilbake.

Kun en murkasse for tilløps- og utløpsluft alene garanterer ikke at grenseverdien blir overholdt.

Bemerkning: Ved vurdering av luftforholdene må hele leiligheten/huset vurderes under ett. Ved bruk av kokeutstyr, f.eks. gasskomfyr eller gassplater gjelder ikke denne regelen.

Dersom damphetten blir drevet med resirkulasjonsluft – med aktivﬁlter –, er det ingen innskrenkninger når det gjelder driften.

Utløpsdrift

O 100 120

Før montasjen

2. Sett inn tilbakeslagsklaffen i lageråpningen av luftestussen.

Skal avluften ledes gjennom ytterveggen, bør det brukes en teleskop-

murboks.

Slik oppnår du en optimal ytelse på damphetten:

❑

Et kort, glass utløpsrør.

❑

Så få vinkler og bøyninger som mulig.

❑

Helst en stor diameter på røret (helst l 120 mm ) og opplegget må foretas i store rørvinkler.

Innsatsen av lange, ru avluftsrør, for mange rørbuer eller små rørdiameter fører til et avvik fra den optimale lufteffekten og samtidig til en høyere lyd.

❑

Rundrør: Vi anbefaler en indre diameter på minst 120 mm.

❑

Flatkanalene må ha den samme indre diameteren som rundrørene med

100/120 mm indre diameter.

De bør ikke ha skarpe kanter.

l 100 mm ca. 078 cm

l 120 mm ca. 113 cm

Ved avvikende rørdiameter:

❑

Sett inn en tetningslist.

❑

Ved utløpsdrift må det sørges for tilstrekkelig lufttilførsel av friskluft.

Avluft oppover:

❑

Hertil må det lages en åpning i taket på overskapet med uthuling også for elektro-tilkoplingskabel. – Sjablon

I ligger vedlagt –.

mind. 30

115

185

120

512

243

269

250

280

598

280-443

Ved utløpsdrift bør det monteres en tilbakestrømmingsklaff dersom denne ikke allerede ﬁnnes i avluftsrøret eller murboksen. Dersom ikke det er vedlagt en tilbakestrømmingsklaff, kan denne fåes kjøpt i faghandelen (se spesialtilbehør i bruksanvisningen).

Montering av tilbakeslagsklaff:

1. Skjær ut beskyttelsesgitteret i

luftestussen.

287

133

170

313

195

250

600

Før montasjen

Tilkopling til avluftsrør l 120 mm:

❑

Skjær ut beskyttelsesgitteret i luftestussen.

Resirkulasjonsdrift

❑ Med aktiv kullﬁlter dersom det ikke er

mulig for utløpsdrift.

Det komplette

monteringssettet fåes i faghandelen. Det tilsvarende tilbehørsnummeret ﬁnnes på slutten av denne bruksanvisningen.

Avluft direkte bakover:

– Innenfor overskapet –.

❑

Hertil må det laget en åpning i bakveggen på overskapet med uthuling også for elektro-tilkoplingskabel.

Tilkopling til avluftsrør l 100 mm:

❑

Skjær ut beskyttelsesgitteret i luftestussen.

❑

Fest reduksjonsstussen (vedliggende eller fåes i handelen) på luftutførselen.

Elektrisk tilkopling

Damphetten må kun koples til en stikkontakt som er forskriftsmessig installert og som er jordet. Den jordete stikkontakten må helst beﬁnne seg direkte over overskapet eller så nært dette som mulig.

Elektriske data:

Disse er å ﬁnne på typeskiltet etter at

ﬁlterrammen er tatt av - på innsiden av

apparatet.

Ved reparasjon må apparatet alltid

gjøres strømløs.

Lengden på tilkoplingskabelen: 1,30 m. Ved nødvendig fast tilkopling:

Damphetten må tilkoples av en autorisert elektro-installatør.

Ved installasjonen må damphetten utstyres med en skilleinnretning. Som skilleinnretning gjelder brytere med en kontaktåpning på mer enn 3 mm og en ﬂerpolet utkopling. I denne kategorien faller LS-brytere og beskyttelser.

Denne damphetten tilsvarer EU-retningslinjene for demping av radiostøy.

100 120

Forberedelse av overskap

 Pass på at det er en minste avstand til

kokeplatene fra damphetten på minst 650 mm (ved gasskokebluss) hhv. 430 mm (ved elektriske kokeplater).

Denne damphetten er beregnet for montasje i overskap med følgende mål:

Bredde: 600 mm Dybde: 280 til 350 mm Høyde: minst 300 mm.

Forberedelse:

1. Fjern skapbunnen – dersom denne

ﬁnnes –.

 Stabiliteten av skapet må

opprettholdes.

2. Marker to festepunkt - til høyre og venstre - på innsiden av skapet og stikk hul med en syl.

Når du borer: l 2 mm – maks. 10 mm dypt.

Pass på: ❑ For markering av posisjonene for

skruene brukes vedliggende sjablon

II .

❑ Festepunktene på sjablonen er slik

fastlagt at det kan monteres en 20 mm tykk grepslist i plan med skapet.

❑ Plasseringen av grepslisten (mål ∆) kan

ﬂyttes framover ved et anslag.

Ved skapsdybde på mer enn 280 mm

kan apparatet ﬂyttes bakover, . . . når lyslisten på kjøkkenreolene er ﬂyttet

. . . bakover,

. . . når grepslisten er mer enn 20 mm tykk.

Legg så sjablonen

II tilsvarende lengre

bakover.

170

600

280-350

min

300.

Forberedelse av overskap Montasje i overskapet

3. Rett inn den vedliggende festeskinnen og skru den fast.

Ta hensyn til tykkelsen på sideveggene i

skapet (16 mm eller 19 mm), mål X.

1. Ta av ﬁlterrammen

(se bruksanvisningen).

2. Rett inn skapdøren dersom hengslen på døren ikke lenger er tilgjengelig etter monteringen av damphetten.

3. Løft damphetten opp nedenfra og inn i skapet. Trykk den oppover inntil monteringshjelpen til venstre og høyre klemmer fast.

Dersom åpningen på skapdybden

innvendig er mindre enn 280 mm, må bakveggen fjernes 250 mm oppover.

4. Trekk ut ﬁlteret inntil det stopper.

5. For å feste damphetten skrus to skruen

inn til venstre og høyre, ikke skru fast. Løft opp damphetten til dette.

6. Rett inn damphetten inne i skapet og skru den fast.

x=16mm x=19mm

Montasje i overskapet

3. Monter ﬁlterrammen (se bruksanvisningen).

7. Før strømkabelen igjennom åpningen i overskapet og sett sammen rørforbindelsen.

8. Foreta den elektriske forbindelsen.

9. Forkort veggavdekningen dersom

nødvendig inntil passende mål (f.eks. ved å sage av) og fest det fast til overskapet.

Montering av grepslist:

❑

Ved uttrekkspunktet på ﬁlteret må det monteres en grepslist.

❑

Denne grepslisten kan være en trelist som passer til kjøkkenmøblene, eller det kan monteres den vedliggende listen.

1. Riss inn to festepunkt i grepslisten med vedliggende sjablon

III og stikk hull med

en syl. Dersom det skal bores: l 2 mm – maks. 10 mm dypt.

Henvisning: Det kan monteres en forkledning på kassen på damphetten inne i overskapet (f.eks. med sponplater).

Ta hensyn til følgende:

– Mellomgulvet må ikke ligge oppå

damphettens kasse.

– Forkledningen framme må ikke festes til

kassen.

–Ta hensyn til at stedet må være

tilgjengelig for kundeservice.

Utbygging:

Utbyggingen skjer i motsatt rekkefølge. Henvisning: Ved omluftsdrift må

aktivkullﬁlteret og kunststoffholderen tas ut, slik at festeskruene og monteringshjelpen er tilgjengelig.

2. Rett inn grepslisten og skru fast til apparatet med de to vedliggende skruene.

Vekt i kg:

Utløp Resirkulasjon

9,5 10,5

Konstruksjonsendringer innenfor rammen av den tekniske utviklingen forbeholdes.

598

14,5

350

Laitteen kuvaus

Toimintatavat

Hormiliitäntäinen:

❑ Liesituuletin imee keittiöhöyryn ja johtaa

sen rasvasuodattimen läpi ulkoilmaan.

❑ Rasvasuodatin kerää keittiöhöyryn

kiinteät aineet.

❑ Keittiö pysyy puhtaana rasvasta ja

hajusta.

Kun liesituuletin on hormiliitäntäinen

ja samanaikaisesti käytössä on huoneilmaa tarvitseva tulisija (kuten esim.

kaasu-, öljy- tai hiililämmitteinen lämmityslaite tai vedenlämmitin), on

huolehdittava riittävästä tuloilman saannista, jotta tulisija saa tarpeeksi ilmaa

palamista varten. Vaaraton toiminta on mahdollista, jos tulisi-

jan sijoitushuoneessa alipaine ei ole korkeampi kuin 4 Pa (0,04 mbar).

Toimintatavat

Tähän päästään, jos palamiseen tarvittava ilma voi aina virrata avoimien aukkojen kautta, joita on esim. ovissa, ikkunoissa, tulo- ja poistoilman liitännöissä, tai ilmanvirtaus on järjestetty muita teknisiä toimenpiteitä käyttäen, esim. keskinäisen lukituksen tms. avulla.

Jos tuloilman saanti ei ole riittävä, aiheuttavat takaisinimetyt palamiskaasut myrkytysvaaran.

Tuloilma-/poistoilmahormi ei yksistään takaa raja-arvojen pysymistä annetuissa rajoissa.

Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tämä sääntö ei koske keittolaitteiden, esim. keittotason tai kaasulieden, käyttöä.

Jos liesituuletinta käytetään aktiivihiilisuodattimen kanssa, jolloin ilma palautetaan huonetilaan, on toiminta mahdollista ilman rajoitusta.

Huoneilmaan palauttava:

❑ Tässä toimintatavassa on asennettava

aktiivihiilisuodatin (katso: Suodatin ja huolto).

Täydellisen asennussarjan ja vara-

suodattimia saat kodinkoneliikkeistä. Lisävarusteiden numerot löydät tämän käyttöohjeen lopusta.

❑ Tuuletin imee keittiöhöyryn ja johtaa sen

rasva- ja aktiivihiilisuodattimen puhdistamana takaisin keittiöön.

❑ Rasvasuodatin kerää keittiöhöyryn

kiinteät aineet.

❑ Aktiivihiilisuodatin sitoo hajuaineet ja

kosteuden.

Jos liesituulettimen liitäntäjohto vioittuu,

sen saa vaihtaa vain valmistaja tai valtuutettu huoltoliike tai huoltomies vahinkojen välttämiseksi.

Käyttöohje:

Tuuletustehon valitsimet

Yläkaappi

Höyrylippa

Valaistuksen kytkin

Ennen ensimmäistä käyttöä

Tärkeitä ohjeita:

❑ Tämä käyttöohje on tarkoitettu eri

mallille. Tästä johtuen on mahdollista, että kaikki tässä kuvatut ominaisuudet ja varusteet eivät koske hankkimaasi laitetta.

❑ Tämä liesituuletin vastaa sähkölaitteita

koskevia turvallisuusohjeita. Korjauksia saa suorittaa vain alan

ammattimies.

Ammattitaidottomasti tehdyt korjaukset voivat aiheuttaa laitteen käyttäjälle suuria vaaroja.

Älä suorita liekitystä liesituulettimen alla.

Nousevat liekit aiheuttavat palovaaran

! rasvasuodattimessa.

 Liesituulettimen käyttö kiinteillä

polttoaineilla (hiili, puu tai tms.) toimivien tulisijojen yläpuolella on sallittu vain varauksin (katso asennusohje).

Kaasulla toimivat keittotasot / liedet

 Kaasulieden polttimia on aina

käytettävä asianmukaisesti.

Tärkeää:

Kaasupolttimien liekkien on aina oltava peitettynä keittoastioilla.

Avoimien kaasuliekkien aiheuttama voimakas kuumuus saattaa vahingoittaa

! liesituuletinta.

❑ Lue huolellisesti käyttöohjeet, ennen kuin

käytät uutta laitetta. Niissä on tärkeää turvallisuuteen ja käyttöön liittyvää tietoa sekä laitteen hoito-ohjeita.

❑ Säilytä hyvin käyttö- ja asennusohjeet,

jotta laitteen mahdollinen uusi omistaja voi tutustua niihin.

 Jos laite on vaurioitunut, sitä ei saa

ottaa käyttöön.

 Liitännän ja käyttöönoton saa suorittaa

vain alan ammattimies.

Jos liesituulettimen liitäntäjohto vioittuu,

sen saa vaihtaa vain valmistaja tai valtuutettu huoltoliike tai huoltomies vahinkojen välttämiseksi.

 Toimita pakkausmateriaali lajiteltuna

asianmukaiseen keräyspisteeseen (katso Asennusohje).

 Käytä liesituuletinta vain yhdessä

paikoilleen asennettujen lamppujen kanssa.

 Vaihda rikki menneiden lamppujen tilalle

heti uudet jäljellä olevien lamppujen ylikuormittumisen välttämiseksi.

 Liesituuletinta ei saa käyttää ilman

rasvasuodatinta.

 Ylikuumentuneet rasvat tai öljyt syttyvät

helposti palamaan. Käytä siksi öljyä tai rasvaa ruoan, esim. ranskan perunoiden, valmistukseen vain valvonnan alaisena.

 Näin keittiöhöyry poistuu

tehokkaimmin:

❑

Käynnistä tuuletin

alkaessasi valmistaa ruokaa.

❑

Kytke tuuletin toiminnasta

vasta muutaman minuutin jälkeen lopetettuasi ruoanvalmistuksen.

Tuulettimen käynnistys:

Vedä höyrylippa esiin etulistasta. ❑ Tuuletin on toiminnassa.

Valitse haluamasi tuuletusteho.

Eri mallien käyttökytkimet:

Liesituulettimen käyttö

Valaisin:

Huomautus: Valaisinta voi käyttää milloin

tahansa, myös kun höyrylippa on työnnetty sisään.

Teho 3 Teho 1 Teho 2

Pois päältä

Päälle

Teho 1

Teho 2

Teho 3

Teho 1

Pois päältä Teho 2

Tuulettimen kytkeminen toiminnasta:

❑

Paina höyrylippa sisään vasteeseen asti.

Huomautus: Kun vedät höyrylipan taas esiin, tuuletin toimii viimeksi valitulla teholla.

Häiriöt

Häiriön sattuessa tai jos sinulla on kysyttävää, soita asiakaspalveluun.

(Katso asiakaspalvelupisteluettelo).

Ilmoita soittaessasi:

E-n:o FD

Merkitse numerot ylläoleviin ruutuihin. Numerot löydät liesituulettimen sisäosan tyyppikilvestä, kun suodatinritilä on irrotettu.

Metallisen suodattimen kehyksen irrotus ja kiinnitys

Irrotus:

1. Vedä höyrylippa esiin vasteeseen asti.

2. Siirrä suodattimen kehyksessä oleva

lukitsin nuolen suuntaan vasteeseen asti.

Suodatin ja huolto

Keittiöhöyryn rasvaisten osasten keräämiseen on liesituulettimeen asennettu metalliset rasvasuodattimet.

Suodattimet ovat vaikeasti syttyvää metallia.

Huom.!

Syttymisvaara kasvaa, kun rasva kyllästää suodatinta; liesituulettimen toiminta saattaa tällöin heikentyä.

Tärkeää:

Kun vaihdat metallisen rasvasuodattimen ajoissa, vältyt palovaaralta, jonka friteeraamisen tai voimakkaan paistamisen yhteydessä syntyvä kuumuus voi aiheuttaa.

Metallisen rasvasuodattimen puhdistus:

Puhdista metallinen rasvasuodatin normaalikäytössä (1-2 tuntia päivittäin) 8-10 viikon välein.

❑

Voit pestä suodattimen astianpesukoneessa. Suodattimen väri saattaa tällöin hieman muuttua.

Tärkeää:

Voimakkaasti kyllästynyttä metallista rasvasuodatinta ei saa pestä yhdessä astioiden kanssa.

❑

Kun puhdistat suodattimen käsin, anna sen ensin liota kuumassa pesuliuoksessa. Puhdista sitten suodatin harjaamalla, huuhtele hyvin ja anna valua kuivaksi.

❑

Käytä ainoastaan alkuperäisiä suodattimia.

Ne takaavat parhaan mahdollisen toiminnan.

❑ Kun rasvasuodattimia on kaksi, irrota

ensin etummainen.

3. Käännä suodattimen kehys sivuun ja poista.

Kiinnitys:

1. Vedä höyrylippa ulos vasteeseen asti.

2. Aseta suodattimen kehys vinosti toiselle

puolelle pidikkeeseen, käännä ylös ja kiinnitä lukitsimen avulla paikoilleen vasteeseen asti.

❑ Kun rasvasuodattimia on kaksi, kiinnitä

höyrylippaan ensin takimmainen, sitten etummainen, jossa on proﬁili.

 Varmista, että rasvasuodatin on

molemmin puolin oikein paikoillaan.

Suodatin ja huolto

3. Työnnä aktiivihiilisuodatin alakautta liesituulettimen runkoon ja lukitse paikoilleen molemmin puolin.

Aktiivihiilisuodattimen reunan tulee

tällöin olla alhaalla.

4. Asenna rasvasuodatin takaisin paikoilleen (katso kohta Suodatin ja huolto).

Irrotus:

Irrota aktiivihiilisuodatin päinvastaisessa järjestyksessä.

Aktiivihiilisuodattimen vaihto:

Normaalikäytössä (1 - 2 tuntia päivittäin) aktiivihiilisuodatin tulisi vaihtaa noin kerran vuodessa. Aktiivihiilisuodattimia saat alan liikkeistä (katso lisävarusteet).

❑

Käytä ainoastaan alkuperäisiä suodattimia

Ne takaavat parhaan mahdollisen toiminnan.

Vanhan aktiivihiilisuodattimen hävittäminen:

❑

Aktiivihiilisuodattimissa ei ole haitallisia aineita. Ne voi hävittää esim. yhdessä muiden kotitalousjätteiden kanssa.

Puhdistus ja hoito

Liesituulettimet, joiden höyrylipassa on lasilevy:

❑

Lasilevyn voi irrottaa helposti ja sen voi pestä astianpesukoneessa.

❑

Irrota lasilevy työntämällä kiinnittimet ulospäin.

Aktiivihiilisuodatin:

Sitoo hajuaineet ja kosteuden, kun toimintatapa on huoneilmaan palauttava.

Aktiivihiilisuodatin kiinnitetään liesituulettimeen rasvasuodattimen yläpuolelle.

1. Irrota rasvasuodattimet (katso kohta Suodatin ja huolto).

2. Aseta kaksi mukana olevaa muovipidikettä oikealle ja vasemmalle puolelle iesituulettimen runkoon ja kiinnitä kumpikin paikoilleen ruuvilla (vain aktiivihiilisuodattimen ensiasennuksessa).

Lampun vaihto

1. Kytke liesituuletin pois päältä ja irrota sähköverkosta vetämällä verkkopistoke pistorasiasta tai katkaisemalla virta sulakkeesta.

2. Vedä höyrylippa ulos vasteeseen asti.

3. Vedä lampun suojusta itseesi päin.

5. Kiinnitä lampun suojus takaisin

paikoilleen.

6. Pane pistoke pistorasiaan tai kytke virta sulakkeesta.

Puhdistus ja hoito

Irrota liesituuletin sähköverkosta joko vetämällä pistoke pistorasiasta tai katkaisemalla virta sulakkeesta.

❑ Puhdista rasvasuodattimien puhdistuk-

sen yhteydessä puhdistettavissa olevat rungon osat niihin kertyneestä liasta. Näin ehkäistään syttymisvaara ja toiminta pysyy parhaana mahdollisena.

❑ Pese liesituuletin kuumalla

pesuaineliuoksella tai miedolla ikkunanpesuaineella.

❑ Älä raaputa kuivaa likaa pois, vaan liota

se irti kostealla liinalla.

❑ Älä käytä hankaavia puhdistusaineita tai

sieniä.

❑ Huom.!: Älä puhdista muovipintoja

alkoholilla (spriillä), niihin voi jäädä himmeitä läikkiä

Varo! Huolehdi keittiön riittävästä tuuletuksesta, ei avotulta.

 Puhdista kytkimien painikkeet

ainoastaan miedolla pesuaineliuoksella ja pehmeällä, kostealla liinalla. Älä puhdista muovipintoja ruostumattoman teräksen puhdistusaineilla.

Teräspinnat:

❑ Käytä mietoa ruostumattoman teräksen

puhdistusainetta, joka ei hankaa.

❑ Puhdista vain hiontasuunnassa.

 Älä puhdista teräspintoja hankaavilla

sienillä äläkä hiekka-, sooda, happo- tai klooripitoisilla pesuaineilla!

Alumiini- ja muovipinnat sekä käsitellyt pinnat:

❑ Käytä pehmeää ikkuna- tai

mikrokuituliinaa, josta ei irtoa nukkaa.

❑ Älä käytä kuivia pyyhinliinoja. ❑ Käytä mietoa ikkunanpesuainetta. ❑ Älä käytä syövyttäviä, happo- tai

emäspitoisia puhdistusaineita.

❑ Älä käytä hankaavia

puhdistusmenetelmiä.

4. Vaihda lamppu (tavallinen loistelamppu max. 40 W, kanta E 14). Huom.! Pistokantainen. Molemmat lamput on kytketty sarjaan. Jos valaistus ei toimi, tarkista molemmat lamput.

Tärkeitä ohjeita

Liesituulettimen asennus on sallittu

kaasulla toimivan keittotason yläpuolelle vain, kun vähimmäisetäisyys on 650 mm – kuva 1 – ja kun seuraavia nimellislämpökuormituksia (Hs) ei ylitetä:

❑

Kaasuliedet

Yhden keittoalueen kuormitus max. 03,0 kW Kaikkien keittoalueiden kuormitus max. 08,3 kW Uunin kuormitus max. 03,9 kW

❑

Kaasulla toimivat keittolevyt

Yhden keittoalueen kuormitus max. 03,9 kW Kaikkien keittoalueiden kuormitus max. 11,3 kW

❑

Keraaminen kaasukeittotaso

Annetut tiedot nimellislämpökuormituksista eivät päde keraamisten kaasukeittotasojen suhteen. Ehdottomasti noudatettava keittotason valmistajan antamia ohjeita.

❑ Kiinteillä polttoaineilla toimivat liedet

Tällöin pätevät samat maksimi nimellislämpökuormitukset ja vähimmäisetäisyys kuin kaasuliesien kohdalla.

Liesituulettimen asennus on sallittu

esim. kipinöinnistä aiheutuvan palovaaran vuoksi kiinteillä polttoaineilla toimivien liesien yläpuolelle vain, jos liesi on varustettu suljetulla kiinteällä kannella ja jos noudatetaan maakohtaisia määräyksiä. Tämä rajoitus ei koske kaasuliesiä eikä kaasukeittotasoja.

Mitä pienempi liesituulettimen ja

keittotason välinen etäisyys on, sitä suurempi on mahdollisuus, että ylös kohoava vesihöyry muodostaa pisaroita liesituulettimen alaosaan.

Käytöstä poistetut laitteet voidaan

käyttää hyväksi toimittamalla ne kierrätykseen, jolloin niistä saadaan raaka-aineita uusiokäyttöön.

Tee käytöstä poistettu laite käyttökelvottomaksi ennen hävittämistä.

Kuljetussyistä uusi liesituulettimesi on

pakattu sitä suojaavaan pakkaukseen. Kaikki pakkauksessa käytetyt materiaalit ovat ympäristöystävällisiä ja ne voidaan kierrättää. Suojele ympäristöä hävittämällä pakkausmateriaali ympäristöystävällisesti.

Myyntiliike tai kunnan tai kaupungin jätehuoltoasioista vastaavat henkilöt antavat neuvoja paikallisesta jätehuollosta.

Liesituuletinta voi käyttää hormiliitäntäi-

senä ja huoneilmaan palauttavana.

Asenna liesituuletin aina keittotason

keskikohdan yläpuolelle.

Sähkölieden keittotason ja liesituuletti-

men välisen etäisyyden tulee olla vähintään:

430 mm, kuva 1.

Kaasulla toimivia keittotasoja ja liesiä koskevia lisäohjeita:

Noudata kaasulla toimivien

keittotasojen asennuksessa maakohtaisia lakisääteisiä määräyksiä (esim. Saksassa: Tekniset määräykset kaasuasennuksista TRGI).

Noudata voimassaolevia asennus-

määräyksiä ja kaasulaitteiden valmistajien asennusohjeita.

Asenna liesituuletin siten, että ainoa-

staan sen toisella puolella on korkea kaappi tai seinä. Vähimmäisetäisyyys 50 mm.

Asennusohje:

Ennen asennusta

Poistoilma johdetaan ylös ilmanvaihtohormin kautta.

Poistoilmaa ei saa johtaa toiminnassa olevan savu- tai ilmanvaihtohormiin (esim. tulisijojen ilmanvaihtohormit).

Kun poistoilma johdetaan ulos, on noudatettava maakohtaisia lakisääteisiä määräyksiä.

Mikäli poistoilma johdetaan käyttämättömänä olevaan savu- tai ilmanvaihtohormiin, siihen on saatava lupa paikallisilta viranomaisilta.

Kun liesituuletin on hormiliitäntäinen ja samanaikaisesti käytössä on huoneilmaa tarvitseva tulisija (kuten

esim. kaasu-, öljy- tai hiililämmitteinen lämmityslaite tai vedenlämmitin), on

huolehdittava riittävästä tuloilman saannista, jotta tulisija saa tarpeeksi ilmaa

palamista varten. Vaaraton toiminta on mahdollista, jos tulisi-

jan sijoitushuoneessa alipaine ei ole korkeampi kuin 4 Pa (0,04 mbar).

Jos tuloilman saanti ei ole riittävä, aiheuttavat takaisinimetyt palamiskaasut myrkytysvaaran.

Tuloilma-/poistoilmahormi ei yksistään takaa raja-arvojen pysymistä annetuissa rajoissa.

Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tämä sääntö ei koske keittolaitteiden, esim. keittotason tai kaasulieden, käyttöä.

Jos liesituuletinta käytetään aktiivihiilisuodattimen kanssa, jolloin ilma palautetaan huonetilaan, on toiminta mahdollista ilman rajoitusta.

Toiminta hormiliitäntäisenä

O 100 120

Ennen asennusta

Jos poistoilma johdetaan ulos ulkoseinän läpi, on syytä käyttää teles-

kooppiliitosta.

Liesituulettimen paras mahdollinen teho:

❑

Lyhyt, sileä poistoputki.

❑

Mahdollisimman vähän mutkia.

❑

Halkaisijaltaan isot putket (parhaiten l 120 mm ) ja loivat mutkat.

Jos käytetään pitkiä, karkeapintaisia poistoilmaputkia, paljon mutkia tai halkaisijaltaan pieniä putkia, ei tuulettimen teho ole enää optimaalinen ja samalla melu lisääntyy.

❑

Pyöreät putket: Suositeltava sisähalkaisija vähintään 120 mm.

❑

Litteiden kanavien sisäpinta-alan tulee olla yhtä suuri kuin pyöreiden putkien sisähalkaisija (100/120 mm).

Niissä ei saa olla jyrkkiä käännöksiä.

l 100 mm n. 078 cm

l 120 mm n. 113 cm2.

Jos putken halkaisija on erilainen:

❑

Käytä tiivistenauhaa.

❑

Hormiliitännässä huolehdittava riittävän tuloilman saannista.

Ilmanpoisto ylöspäin:

❑

Valmista yläkaapin kattoon aukko, jossa on lovi sähköliitäntäjohtoa varten. – Asennusmalli

I on toimituksen

mukana –.

mind. 30

115

185

120

512

243

269

250

280

598

280-443

Hormiliitännässä on syytä asentaa liesituulettimeen sulkuläppä, jos sitä ei ole poistoputkessa.

Jos sulkuläppä ei kuulu laitteen toimitukseen, niin niitä on saatavissa alan liikkeistä (katso kohta Lisävarusteet käyttöohjeissa).

Sulkuläpän asennus:

1. Irrota suojaritilä asennuskauluksesta.

2. Kiinnitä sulkuläppä asennuskauluksen

laakeroituihin aukkoihin.

170

287

133

313

195

250

600

Ennen asennusta

Poistoilmaputken liitäntä l 120 mm:

❑

Leikkaa suojaritilä irti ilmanpoistoaukosta.

Toiminta huoneilmaan palauttavana

❑ Kun hormiliitäntä ei ole mahdollista, on

käytettävä aktiivihiilisuodatinta.

Täydellisen asen-

nussarjan ja varasuodattimia saat

kodinkoneliikkeistä.

Lisävarusteiden numerot löydät tämän käyttöohjeen lopusta.

Ilmanpoisto suoraan taaksepäin:

– yläkaapin sisältä –.

❑

Valmista yläkaapin takaseinään aukko, jossa on lovi sähköliitäntäjohtoa varten.

Poistoilmaputken liitäntä l 100 mm:

❑

Leikkaa suojaritilä irti ilmanpo istoaukosta.

❑

Kiinnitä supistuskappale (toimituksen mukana tai saatavissa alan liikkeistä) ilmanpoistoaukkoon.

Sähköliitäntä

Liesituulettimen saa liittää vain määräysten mukaisesti asennettuun suojakosketinpistorasiaan. Sijoita suojakosketinpistorasia heti kaapin yläpuolelle tai mahdollisimman lähelle kaappia, niin että pistorasiaan pääsee helposti käsiksi.

Sähköliitäntätiedot:

Ne ovat tyyppikilvessä laitteen sisällä poista ensin suodattimen kehys.

Korjaustöiden ajaksi laite on

irrotettava sähköverkosta.

Liitäntäjohdon pituus: 1,30 m. Kun liitännän tulee olla kiinteä:

Liesituulettimen liitännän saa tehdä ainoastaan asianomaisen sähkölaitoksen valtuuttama sähköasentaja.

Asennuspaikalla on oltava katkaisija, jonka kosketinväli on yli 3 mm ja joka katkaisee virran kaikkinapaisesti. Tällaisia katkaisijoita ovat LS-katkaisijat ja releet.

Tämä liesituuletin vastaa EU:n häiriönpoistomääräyksiä.

100 120

Yläkaapin valmistelut

 Varmista, että keittotason ja

liesituulettimen välinen vähimmäisetäisyys on vähintään 650 mm (kaasulla toimiva keittotaso) tai 430 mm (sähköllä toimiva keittotaso).

Tämä liesituuletin on tarkoitettu asennettavaksi yläkaappiin, jonka mitat ovat seuraavat:

Leveys: 600 mm Syvyys: 280 – 350 mm Korkeus: vähintään 300 mm.

Valmistelut:

1. Jos kaapissa on pohja, irrota se.

 Varmista, että kaappi on riittävän

tukeva asennukseen.

2. Merkitse kaapin oikean- ja vasemmanpuoleiseen sisäsivuun kahden kiinnitysreiän paikat ja puhkaise reiät kiertimellä.

Jos käytät poraa: l 2 mm – max. syvyys 10 mm.

Huom.!

❑

Merkitse kiinnitysreiät mukana olevan asennusmallin

II avulla.

❑

Asennusmallin kiinnityskohdat on sijoitettu niin, että kalusteeseen voi asentaa 20 mm vahvuisen etulistan, joka muodostaa kalusteen kanssa yhtenäisen pinnan.

❑ Etulistan (mitta ∆) voi siirtää eteenpäin

vasteen avulla.

Kun kaapin syvyys on yli 280 mm,

liesituuletinta voi siirtää taaksepäin, . . . jos keittiön loistevalaisin sijaitsee

. . . taaempana,

. . . jos etulistan paksuus on yli 20 mm.

Siirrä asennusmallia

II vastaavasti

taaksepäin.

170

600

min

300.

280-350

Yläkaapin valmistelut Asennus yläkaappiin

Jos kaapin sisäpuolinen syvyys on alle

280 mm, takaseinää on poistettava 250 mm korkeudelta.

4. Vedä höyrylippa ulos vasteeseen asti.

5. Kierrä liesituulettimen kiinnittämistä

varten paikoilleen 2 ruuvia sekä vasemmalle että oikealle puolelle, älä kiristä. Nosta samalla liesituuletinta.

6. Suorista liesituuletin kaapissa ja kiristä ruuvit.

1. Poista suodattimen kehys (katso käyttöohje).

2. Suorista kaapin ovet, jos saranoihin ei enää pääse käsiksi liesituulettimen asentamisen jälkeen.

3. Nosta liesituuletin alakautta kaappiin ja työnnä ylös, kunnes vasemman- ja oikeanpuoleinen asennusapu napsahtaa paikoilleen.

3. Suorista mukana olevat kiinnityskiskot ja kiinnitä ruuveilla.

Ota huomioon kaapin sivuseinien

paksuus (16 mm tai 19 mm). Mitta X.

x=16mm x=19mm

Asennus yläkaappiin

2. Suorista etulista ja kiinnitä se liesituulettimeen kahdella mukana olevalla ruuvilla.

3. Asenna suodattimen kehys paikoilleen (katso Käyttöohje).

Huomautus: Liesituulettimen rungon voi peittää yläkaapin sisäpuolella (esim. lastulevyillä).

Muista tällöin, että:

– välipohjaa ei saa asettaa liesituulettimen

rungon päälle.

– etuosan peitelevyä ei saa kiinnittää

runkoon.

– huoltomiesten on päästävä hyvin käsiksi

laitteeseen.

Irrotus:

Irrotus tapahtuu päinvastaisessa järjestyksessä.

Huomautus: Kun liesituuletin on huoneilmaan palauttava, aktiivihiilisuodatin ja muovipidikkeet pitää irrottaa, jotta kiinnitysruuveihin ja asennusapuihin pääsee käsiksi.

Etulistan asennus:

❑

Höyrylippaan on asennettava etulista.

❑

Etulista voi olla keittiökalusteisiin sopiva kalustelista tai laitteen mukana oleva etulista.

1. Merkitse mukana olevan asennusmallin

III avulla etulistaan kahden kiinnnitys-

reiän paikat ja puhkaise ne kaivertimella. Jos käytät poraa: l 2 mm – max. syvyys 10 mm.

7. Pujota verkkoliitäntäjohto aukon läpi yläkaappiin ja valmista putkiliitos.

8. Tee sähköliitäntä.

9. Sahaa tarvittaessa seinän suojapaneeli

sopivan mittaiseksi ja kiinnitä yläkaappiin ruuveilla.

Paino kiloissa:

Poistoilma Kiertoilma

9,5 10,5

Oikeudet muutoksiin teknisen kehityksen puitteissa pidätetään.

598

350

14,5

Beskrivelse af emhætten

Arbejdsfunktioner

Aftrækcirkulation

❑ Emhættens ventilator suger køkkendunst

ind og leder den ud i det fri via fedtﬁltret.

❑ Fedtﬁltret optager de faste bestanddele i

køkkendunsten.

❑ Køkkenet er stort set fedt- og lugtfrit.

Ved emhættens aftræksdrift og

samtidig drift af skorstensafhængig fyring (som f.eks. varmeapparater med

gas, olie eller kul, gennemstrømningsvandvarmer, varmvandsboiler), skal De sørge for tilstrækkelig tilførselsluft, der kræves af ildstedet for forbrændingen.

Der er ingen fare på færde, hvis undertrykket i køkkenet, hvor ildstedet beﬁnder sig, ikke overskrider 4 Pa (0,04 mbar).

Arbejdsfunktioner

Dette kan opnås, hvis forbrændingsluften kan strømme efter igennem uaﬂukkelige åbninger, f.eks. i døre, vinduer og i forbindelse med tilførselsluft-/aftræksluftmurkasse eller ved hjælp af andre tekniske foranstaltninger, såsom gensidig aﬂåsning eller lignende.

Ved utilstrækkelig tilførselsluft er der risiko for forgiftning som følge af tilbagesugede forbrændingsgasser.

En murkasse til ny luft / brugt luft alene sikrer ikke, at grænseværdien overholdes.

Oplysning: Når man overvejer, hvilke forholdsregler, der skal tages, skal man tage ventilationssystemet i hele boligen i betragtning. Dette er dog ikke nødvendigt, når der bruges kogeapparater, f.eks. nedsænkede kogeplader og gaskomfurer.

Når emhætten bruges til luftcirkulation – med aktiv-ﬁlter –, kan driften gennemføres uden indskrænkning.

Luftcirkulation:

❑ Her skal der sættes et aktiv-ﬁlter ind (se

ﬁlter og service).

Hele montagesættet og reserve-

ﬁltrene kan købes i specialforretninger. De tilsvarende tilbehørs-numre ﬁndes bagest i denne vejledning.

❑ Emhættens ventilator suger køkken-

dunsten ind og leder den rengjort tilbage i køkkenet, efter at fedt- og aktiv-ﬁltret har renset den.

❑ Fedtﬁltret optager de faste bestanddele i

køkkendunsten.

❑ Aktiv-ﬁltret binder lugtstoffer.

En beskadiget tilslutningsledning skal

erstattes af fabrikanten eller af dennes serviceafdeling eller af en tilsvarende kvaliﬁceret person, så fare ikke kan opstå.

Brugsanvisning:

kontakt ventilatortrin

overskab

ﬁlterplade

kontakt belysning

Inden emhætten tages i brug for første gang

Vigtige henvisninger:

❑ Denne brugsanvisning gælder for ﬂere

modeller. Det kan være, at specielle udstyrsdetaljer er beskrevet, som ikke ﬁndes på din emhætte.

❑ Denne emhætte opfylder de gældende

sikkerhedsbestemmelser.

Reparationer må kun udføres af fagfolk. Ufagligt udførte reparationer kan være

til stor fare for den, der benytter apparatet.

Der må ikke ﬂamberes under

emhætten.

Der er fare for ildebrand, når ﬂammerne

! stiger op mod fedtﬁltret.

 Over et ildsted til fast brændsel (kul,

træ o.l.) er det kun under visse betingelser tilladt at benytte emhætten (se montagevejledningen).

Nedsænkede kogeplader med gas / gaskomfurer

 Gas-komfurer skal altid benyttes

korrekt.

Vigtigt:

Flammerne fra gas-komfurer skal altid være dækket til med gryder, pander o.l.

På grund af den kraftige varme, som opstår fra de utildækkede gasﬂammer,

! kan der opstå skader på emhætten.

❑ Du skal have læst brugsanvisningen

grundigt igennem, før emhætten tages i brug. Den indeholder vigtige oplysninger om sikkerhed, brug og pleje.

❑ Opbevar brugsanvisningen et sikkert

sted. Den kan være nyttig, hvis emhætten overtages af andre.

 Emhætten må ikke tages i brug, hvis

den er beskadiget.

 Tilslutningen og idrifttagningen må kun

udføres af en fagmand.

En beskadiget tilslutningsledning skal

erstattes af fabrikanten eller af dennes serviceafdeling eller af en tilsvarende kvaliﬁceret person, så fare ikke kan opstå.

 Emballagen skal bortskaffes

forskriftsmæssigt (se montagevejledning).

 Emhætten må kun benyttes med

indsatte el-pærer.

 Defekte lamper udskiftes straks for at

undgå en overbelastning af de øvrige lamper.

 Emhætten må aldrig benyttes uden

fedtﬁlter.

 Overophedet fedt eller olie kan let

antændes. Derfor må madretter med fedt eller olie som f.eks. pommes frites kun tilberedes under opsyn.

 Køkkendunsten kan mest effektivt

fjernes ved :

❑

at tænde for emhætten,

når man begynder at lave mad.

❑

først at slukke for emhætten

et par minutter efter, at man er færdig med at lave mad.

Der tændes for emhætten:

Filterpladen på gribelisten trækkes ud. ❑ Ventilatoren er i drift.

Vælg den ønskede ventilatorindstilling.

Betjeningselementer for de forskellige modeller:

Betjening af emhætten

Belysning:

OBS: Belysningen kan anvendes hele tiden,

også når ﬁlterholderen skubbes ind.

Trin 3 Trin 1 Trin 2

Slukket

Tændt

Trin 1

Trin 2

Trin 3

Trin 1

Slukket Trin 2

Der slukkes for emhætten:

❑

Filterpladen skubbes ind, til den støder på.

OBS: Trækkes ﬁlterpladen ud igen, starter emhættenmed den sidst valgte ventilatorindstilling.

Driftsforstyrrelser

Hvis De har spørgsmål, eller hvis der opstår driftsforstyrrelser, kan De ringe til serviceværkstedet.

(se fortegnelsen over serviceværksteder).

Ved opkald bedes De angive:

E-nr. FD

Notér numrene i de ovenstående rubrikker. Numrene ﬁnder De på typeskiltet på indersiden af emhætten, når ﬁltergitteret er taget af.

Filterrammerne tages ud og sættes ind

Filterrammerne tages ud:

1. Filterpladen trækkes ud, til den støder

på.

2. Klemmen på ﬁlterrammerne bevæges i pilretningen, til den støder på.

Filter og vedligeholdelse

Der er indbygget metal-fedtﬁltre til at optage de faste bestanddele i køkkendunsten.

Filtermåtterne er fremstillet af metal, der ikke kan gå ild i.

Pas på:

Når ﬁlteret fyldes mere og mere med fedtholdige reststoffer, bliver det mere brændbart, og det har ligeledes indﬂydelse på emhættens funktion.

Vigtigt:

Ved at rense metal-fedtﬁltrene rettidigt kan De forebygge den brandfare, som kan opstå på grund af den kraftige varme under friturekogning eller stegning.

Rengøring af metal-fedtﬁltrene:

Ved normal brug (1 til 2 timer dagligt) skal metal-fedtﬁltret renses efter 8 til 10 uger.

❑

Filtrene kan vaskes i en opvaskemaskine.

Filtret kan derved evt. misfarves en smule.

Vigtigt:

Helt fyldte metal-fedtﬁltre må ikke vaskes af sammen med andet køkkengrej.

❑

Ved manuel rensning skal ﬁltermåtterne lægges i blød i varmt opvaskevand i ﬂere timer. Derefter børster man dem rene, skyller dem godt af og lader dem dryppe af.

❑

Anvend altid kun originale ﬁltre.

Derved garanteres for en optimal funktion.

❑ Er der to fedtﬁltre, tages først det

forreste fedtﬁlter ud.

3. Filterrammerne klappes ned til siden og tages af.

Filterrammerne sættes ind:

1. Filterpladen trækkes ud, til den støder

på.

2. Filterrammen sættes ind skråt i holderen på den ene side, klappes op og hænges på plads til anslaget ved at bevæge klemmen.

❑ Ved to fedtﬁltre monteres først den

bageste og derefter den forreste ﬁlterramme med proﬁlen i ﬁlterpladen.

 Kontrollér at fedtﬁltrene er monteret

korrekt på begge sider.

Filter og service

3. Aktiv-ﬁlteret skubbes ind i emhættens hus nedefra og trykkes fast på begge sider.

Kanten på aktiv-ﬁlteret skal vende

nedad.

4. Fedtﬁltrene lægges på plads igen (se Filter og service).

Udbygning:

Aktiv-ﬁltret udbygges i omvendt rækkefølge. Tryk stopkrogene udad.

Udskiftning af aktiv-ﬁltret:

Ved normal brug (1 til 2 timer dagligt) skal aktiv-ﬁltret udskiftes cirka 1 gang årligt. Det kan købes i SPECIALFORRETNINGER (se ekstra tilbehør).

❑

Der må kun benyttes originale ﬁltre.

Dermed garanteres der for optimal funktion.

Bortskaffelse af det gamle aktiv-ﬁlter:

❑

Aktiv-ﬁltre indeholder ingen skadelige stoffer. De kan f.eks. bortskaffes som resterende affald.

Aktiv-ﬁlter:

Til at binde lugtstoffer ved cirkulationsdrift.

Aktiv-ﬁltret indsættes i emhætten over fedtﬁltrene.

Indbygning:

1. Fedtﬁltrene fjernes (se Filter og service).

2. De to vedlagte plastholdere sættes ind i

emhættens hus og hver holder befæstiges med en skrue (kun nødvendigt første gang et aktiv-ﬁlter monteres).

Rengøring og vedligeholdelse

Ved emhætter med glasplade i empladen:

❑

Glaspladen er nem at tage ud og kan rengøres i opvaskemaskinen.

❑

Glaspladen tages af ved at skubbe snipperne udad.

Udskiftning af lampen

1. Der slukkes for emhætten og apparatet gøres strømløst enten ved at trække stikket ud af stikkontakten eller ved at slå sikringen fra.

2. Filterpladen trækkes ud, til den støder på.

3. Lampetildækningen trækkes fremad.

5. Lampetildækningen sættes på plads

igen.

6. Netstikket stikkes i igen og sikringen slås til.

Rengøring og vedligeholdelse

Apparatet skal gøres strømløs ved at trække netproppen ud eller ved at afbryde for sikringen.

❑ Når fedtﬁltrene rengøres, skal det fedt

vaskes af, der har sat sig på de tilgængelige dele af emhætten. Derved forebygges brandfaren, og en optimal funktion sikres.

❑ Emhætten vaskes af med meget varmt

opvaskevand eller mildt vinduesrens.

❑ Er emhætten meget snavset, forsøg da

ikke at kradse snavset af. Brug i stedet en fugtig klud til at opløse det fastsiddende snavs.

❑ Benyt ikke skurende midler eller grove

køkkensvampe.

❑ Henvisning: Alkohol (sprit) må ikke

benyttes på kunststofflader, der kan opstå matte pletter.

Pas på! Sørg for rigelig frisk luft i køkkenet, ingen åben ild!.

 Tasterne på kontakterne må kun

rengøres med en blød klud, som er vredet op i mildt opvaskevand. Der må ikke benyttes stålrens til kunststofflader.

Overﬂader af rustfrit stål:

❑ Benyt en mild ikke skurende stålrens. ❑ Rengør kun overﬂaden i stålets

sliberetning.

 Flader af rustfrit stål må ikke rengøres

med grove køkkensvampe og sand-, soda-, syre- eller chloridholdige rengøringsmidler!

Aluminium-, lak- og kunststofoverﬂader:

❑ Benyt en blød, fnugfri vinduesklud eller en

klud af mikroﬁbre.

❑ Benyt ikke tørre klud. ❑ Benyt mildt vinduesrens. ❑ Undgå brug af skrappe, syre- eller

ludholdige rengøringsmidler.

❑ Undgå brug af skuremidler.

4. Udskift lampen (almindeligt lysstofør maks. 40 Watt, sokkel E 14). Bemærk: Universalfatning. De to lamper er serieforbundet. Hvis belysningen svigter, kontrolleres begge lamper.

Vigtige oplysninger

Det er kun tilladt at montere emhætten

over gaskogeplader, hvis en mindsteafstand på 650 mm – Ill. 1 – overholdes, og hvis følgende nominelle varmebelastninger (Hs) ikke overskrides:

❑

Gaskomfurer

Belastning fra én kogeplade max. 03,0 kW Belastning fra alle kogeplader max. 08,3 kW Belastning fra bageovnen max. 03,9 kW

❑

Nedsænkede kogeplader med gas

Belastning fra én kogeplade max. 03,9 kW Belastning fra alle kogeplader max. 11,3 kW

❑

Gas-glaskeramikkogeplader

Angivelserne om nominel varmebelastning gælder ikke for gasglaskeramikkogeplader. Bemærk ubetinget angivelserne fra kogepladens producent.

❑ Komfurer til fast brændsel

Her gælder de max. nominelle varmebelastninger og den mindste afstand, som også gælder for gaskomfurer.

Det er kun tilladt at montere emhætten

over et ildsted til faste brændstoffer, fra hvilke der kan udgå en brandfare (f.eks. gnister), hvis ildstedet har et lukket, ikke aftageligt dæksel og hvis de forskrifter, som gælder i Danmark, overholdes. Denne restriktion gælder ikke for gas-komfurer og nedsænkede kogeplader med gas.

Jo mindre afstanden er mellem

emhætte og kogested, desto større er muligheden for, at der dannes vanddråber på undersiden af emhætten på grund af dampe, der stiger op.

Udtjente apparater indeholder

materialer, der er velegnede til genbrug. Brug genbrugsordningerne for emballage og ældre apparater og vær med til at skåne miljøet. Udtjente maskiner bør gøres ubrugelige.

Forpakningsmaterialet skal bortskaffes

forskriftsmæssigt: Vore produkter kræver en effektiv

beskyttelsesemballage under transporten. I denne sammenhæng begrænser vi os til det absolut nødvendige. Emballagen er fremstillet af miljøvenlige materialer og kan behandles som andet normalt affald.

Brug genbrugsordningerne for emballage og ældre apparater og vær med til at skåne miljøet. Er der tvivl om ordningerne og hvor genbrugspladserne er placeret, kan kommunen eller Deres forhandler kontaktes.

Emhætten kan bruges som aftræk og til

cirkulation.

Emhætten skal altid placeres lige midt

over kogepladerne.

Den mindste afstand mellem elektriske

kogeplader og emhættens nederste kant:

430 mm, Fig. 1.

Yderligere henvisninger ved gaskogeplader:

Gaskogeplader skal monteres iht.

gældende nationale love og bestemmelser (f.eks. i Tyskland: Tekniske Bestemmelser Gasinstallation TRGI).

De passende indbygningsforskrifter og

indbygningshenvisninger fra gaskogeapparatets producent skal overholdes.

Emhætten må kun på den ene side

være monteret ved siden af et højt skab eller en høj væg. Afstand mindst 50 mm.

Montagevejledning:

Inden monteringen

Den brugte luft ledes væk gennem en luftskakt opad eller direkte ud gennem ydermuren.

Den brugte luft, der går bort, må hverken ledes ud i en røg- eller røggaskamin, der er i funktion, eller i en skakt, der benyttes til udluftning af rum, hvor der ﬁndes ildsteder.

Ved aﬂedning af aftræk skal de stedlige og lovmæssige forskrifter følges (f.eks. bygningsforskrifterne i landet).

Ved luftens udstrømning til røg- og røggasskorstene, der er ude af drift, skal De overholde de i Danmark gældende bestemmelser.

Ved emhættens aftræksdrift og samtidig drift af skorstensafhængig fyring (som f.eks. varmeapparater med

gas, olie eller kul, gennemstrømningsvandvarmer, varmvandsboiler), skal De sørge for tilstrækkelig tilførselsluft, der kræves af ildstedet for forbrændingen.

Der er ingen fare på færde, hvis undertrykket i køkkenet, hvor ildstedet beﬁnder sig, ikke overskrider 4 Pa (0,04 mbar).

Ved utilstrækkelig tilførselsluft er der risiko for forgiftning som følge af tilbagesugede forbrændingsgasser.

En murkasse til ny luft / brugt luft alene sikrer ikke, at grænseværdien overholdes.

Når emhætten bruges til luftcirkulation – med aktiv-ﬁlter –, kan driften gennemføres uden indskrænkning.

Aftræk

O 100 120

Inden monteringen

Ved aftræksdrift bør der monteres en kontraklap, hvis en sådan ikke ﬁndes i røret for brugt luft eller murkassen. Hvis der ikke følger nogen kontraklap med emhætten, kan en sådan købes i en specialforretning (se ekstra tilbehør i brugsanvisningen).

Montering af kontraklappen:

1. Skær beskyttelsesgitteret ud i

aftræksstudsen.

2. Kontraklappen sættes ind i lejeåbningerne på aftræksstudsen.

Ledes den brugte luft ud gennem ydervæggen, bør der bruges en teleskop-

murkasse.

Forudsætninger for at emhætten arbejder optimal:

❑

Kort, glat aftræksrør.

❑

Så få bøjede rør som muligt.

❑

Brug så store rørdiametre som muligt (helst 120 mm l) og store rørbuer.

Brug af lange, rå rør til aftræksluft, mange rørbøjninger eller små rørdiametre medfører afvigelse af den optimale lufteffekt, og samtidig øges støjen.

❑

Runde rør: Vi anbefaler Indvendig diameter mindst 120 mm.

❑

Flade kanaler skal have en indvendig diameter, der svarer til de indvendige diametre på de runde rør (100/120 mm).

De bør ikke have skarpe knæk.

l 100 mm ca. 078 cm

l 120 mm ca. 113 cm

Drejer det sig om andre rørdiametre:

❑

Sættes et tætningsbånd i.

❑

Ved aftræksdrift skal man sørge for tilstrækkelig lufttilførsel.

Aftræk opad:

❑

Der laves en åbning i overskabets loft, med plads til den elektriske netledning. – Skabelon

I er vedlagt –.

mind. 30

115

185

120

512

243

269

250

280

598

280-443

133

170

287

313

195

250

600

Inden monteringen

Aftræk direkte bagud:

– inden for overskabet –.

❑

Der laves en åbning i overskabets bagvæg, med plads til den elektriske netledning.

Tilslutning med aftræksrør l 100 mm:

❑

Skær beskyttelsesgitteret ud i aftræksforbindelsesstykket.

❑

Fastgør reduktionsstudsen (er vedlagt eller kan købes i en specialforretning) på aftræksforbindelsesstykket.

Tilslutning med aftræksrør l 120 mm:

❑

Skær beskyttelsesgitteret ud i aftræksforbindelsesstykket

Luftcirkulation

❑ Med aktiv-ﬁlter hvis aftræk ikke er mulig.

Hele monta-

gesættet kan købes i specialforretninger.

De tilsvarende tilbehørs-numre ﬁndes bagest i denne vejledning.

Elektrisk tilslutning

Emhætten må kun sluttes til en sikkerhedskontaktstikdåse, der er installeret iht. de gældende bestemmelser. Sikkerhedskontaktstikdåsen anbringes på et så tilgængeligt sted som muligt i nærheden af emhætten.

Elektriske data:

Numrene ﬁnder De på typeskiltet på indersiden af emhætten, når ﬁlterrammerne er taget af.

Ved reparationer skal emhætten altid

gøres strømfrit.

Længde på tilslutningsledningen: 1,30 m. Er det nødvendigt med fast tilslutning:

Emhætten må kun tilsluttes af en el-installatør, der er godkendt af det pågældende elektricitetsværk.

Ved installationen skal der benyttes en skilleanordning. Ved skilleanordning forstås en kontakt med en kontaktåbning på mere end 3 mm og udkobling af alle poler. Herunder hører ledningssikrings-kontakter og kontaktor.

Dette apparat opfylder gældende EECbestemmelser om radiostøjdæmpning.

100 120

Forberedelse af overskab til indbygning af emhætten

 Der skal overholdes en mindste

afstand mellem elektriske kogeplader og emhætten på 650 mm (ved gas-kogeplader) og 430 mm (ved el-kogeplader).

Denne emhætte er beregnet til montage i et overskab med følgende mål:

Bredde: 600 mm Dybde: 280 til 350 mm Højde: Mindst 300 mm.

Forberedelse:

1. Hvis der er bund i skabet, skal den

fjernes.

 Skabets stabilitet skal være sikret.

2. Afmærk to fastgørelsespunkter - til venstre og til højre - på indersiderne af skabet og stik dem ud med en stikkel.

Når der bores: l 2 mm – max. 10 mm dybt.

Pas på: ❑ Brug vedlagte skabelon

II til at

afmærke fastgørelseshullerne.

❑ Fastgørelsespunkterne på skabelonen

er fastlagt på en sådan måde, at der kan monteres en 20 mm tyk grebliste i ﬂugt med skabet.

❑ Greblistens position (mål ∆) kan

forskydes fremad ved hjælp af et stop.

Ved skabsdybder over 280 mm kan apparatet forskydes bagtil,

. . . hvis lyslisten er forskudt bagud, . . . hvis greblisten er over 20 mm tyk.

Dertil skal skabelonen

II lægges

tilsvarende længere bagud.

170

600

min

300.

280-350

Forberedelse af overskab til indbygning af emhætten

Emhætten bygges ind i overskabet

3. Vedlagte fastgørelseskinner rettes til og skrues fast.

Tag hensyn til tykkelsen på skabets

sidevægge (16 mm eller 19 mm). Mål X.

Hvis skabets indvendige dybde er

mindre end 280 mm, skal bagvæggen fjernes 250 mm opad.

4. Filterpladen trækkes ud, til den støder på.

5. Emhætten befæstiges med to skruer på den højre og venstre side af emhætten. Skruerne må ikke skrues helt fast. Løft emhætten en smule.

6. Tilpas emhætten i skabet og skru den fast.

1. Filterrammerne tages af (se brugsanvisning).

2. Skabsdørene tilpasses, hvis hængslet ikke mere er tilgængeligt efter indbygning af emhætten.

3. Emhætten løftes op i skabet nedefra og trykkes fast, til monteringshjælpen falder i hak til højre og venstre.

x=16mm x=19mm

Emhætten bygges ind i overskabet

2. Greblisten rettes til og skrues fast med de 2 vedlagte skruer.

7. Før den elektriske netledning gennem åbningen i overskabet og etablér rørforbindelsen.

8. Elektriciteten tilsluttes.

9. Vægtildækning afkortes til det

nødvendige mål (f.eks. ved afsavning) og skrues fast til overskabet.

Indbygning af greblisten:

❑

På ﬁlterholderen skal der monteres en grebliste.

❑

Greblisten kan være en træliste, som passer til køkkenmøblerne, eller vedlagte grebliste.

1. Markér 2 fastgørelsespunkter på greblisten ved hjælp af den vedlagte skabelon

III og stik dem for med en stikkel.

Når der bores: l 2 mm – max. 10 mm dybt.

3. Filterrammen monteres (se brugsanvisning).

Bemærk: Selve emhættebeholderen kan beklædes inde i overskabet. (F. eks. med træ).

Læg mærke til følgende:

– Hylden må ikke lægges oven på selve

emhættebeholderen.

– Beklædningen på forsiden må ikke

sættes fast på beholderen.

– Emhætten skal være tilgængelig for

serviceteknikeren.

Udbygning:

Udbygning sker i omvendt rækkefølge. OBS: Ved luftcirkulation skal aktiv-ﬁlter og

plastholdere fjernes, så fastgørelsesskruerne og monteringshjælpen gøres tilgængelig.

Vægt i kg:

Aftræk Cirkulation

9,5 10,5

Der forbeholdes ret til konstruktionsændringer inden for den tekniske udviklings rammer.

598

350

14,5

296178

CZ5143X5

12 3 4

086244

Metall:

CZ5770N0

Aluminium:

CZ5770A0

Plastic:

CZ5710W0

9000 423 393

Printed in Germany 0209 Es.

E-Mail: info@constructa-energy.de Online-Shop: www.constructa-eshop.com

Constructa CD53030S User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
