[de] Gebrauchs- und Montageanweisung 3
[nl] Gebruiksaanwijzing en installatievoorschrift 16
[fr] Notice d’utilisation et de montage 29
[it] Istruzioni per l’uso e il montaggio 42
[en] Instructions for installation and use 55
9000657039
2
Abb. 1
ELEKTRO
ELECTRO
Abb. 1
GAS
GAZ
min. 650
min. 430
3
Gerätebeschreibung
Gebrauchsanleitung
Betriebsarten
Betriebsarten
Abluftbetrieb:
❑ Der Lüfter der Dunstabzugshaube saugt
den Küchendunst an und
leitet ihn durch den Fettfilter ins Freie.
❑ Der Fettfilter nimmt die fettigen
Bestandteile des Küchendunstes auf.
❑ Die Küche bleibt weitgehend frei von
Fett und Geruch.
D
Bei Abluftbetrieb der Dunstabzugs-
haube und gleichzeitigem Betrieb
schornsteinabhängiger Feuerungen (wie
z. B. Gas-, Öl- oder Kohleheizgeräte,
Durchlauferhitzer, Warmwasserbereiter)
muss für ausreichend Zuluft gesorgt
werden, die von der Feuerstätte zur
Verbrennung benötigt wird.
Ein gefahrloser Betrieb ist möglich, wenn
der Unterdruck im Aufstellraum der
Feuerstätte von 4 Pa (0,04 mbar) nicht
überschritten wird.
Dies kann erreicht werden, wenn durch
nicht verschließbare Öffnungen, z.B. in
Türen, Fenstern und in Verbindung mit
Zuluft-/Abluftmauerkasten oder durch
andere techn. Maßnahmen, wie
gegenseitige Verriegelung o.ä., die
Verbrennungsluft nachströmen kann.
Bei nicht ausreichender Zuluft besteht
Vergiftungsgefahr durch zurückgesaugte
Verbrennungsgase.
Ein Zuluft-/Abluftmauerkasten allein stellt
die Einhaltung des Grenzwertes nicht
sicher.
Anmerkung: Bei der Beurteilung muss
immer der gesamte Lüftungsverbund der
Wohnung beachtet werden. Bei Betrieb von
Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.
Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird,
ist der Betrieb ohne Einschränkung
möglich.
Umluftbetrieb:
❑ Hierzu muss ein Aktivkohlefilter
eingebaut werden (siehe Filter und
Wartung).
Das komplette Montage-Set sowie
die Ersatzfilter können Sie beim
Fachhandel erwerben.
Die entsprechenden Zubehör-Nummern
finden Sie am Ende dieser Gebrauchsanleitung.
❑ Der Lüfter der Dunstabzugshaube saugt
den Küchendunst an und leitet ihn durch
den Fett- und Aktivkohlefilter gereinigt in
die Küche zurück.
❑ Der Fettfilter nimmt die fettigen
Bestandteile des Küchendunstes auf.
❑ Der Aktivkohlefilter bindet die
Geruchsstoffe.
Wird kein Aktivkohlefilter eingebaut,
können keine Geruchsstoffe des
Küchendunstes gebunden werden.
Schalter
Lüfterstufen
Oberschrank
Filterauszug
Schalter
Beleuchtung
4
Störungen
Bei eventuellen Rückfragen oder
Störungen, Kundendienst anrufen.
(Siehe Kundendienststellenverzeichnis).
Bei Anruf bitte angeben:
E-Nr. FD
Tragen Sie die Nummern in obige Felder
ein. Die Nummern sind auf dem
Typenschild, nach Abnahme der Fettfilter,
im Innenraum der Dunstabzugshaube zu
finden.
Vor dem ersten Benutzen
Wichtige Hinweise:
❑ Diese Gebrauchsanleitung gilt für
mehrere Geräte-Ausführungen.
Es ist möglich, dass einzelne Ausstattungs merk male beschrieben sind, die
nicht auf Ihr Gerät zutreffen.
❑ Diese Dunstabzugshaube entspricht den
einschlägigen Sicherheitsbestimmungen.
Reparaturen dürfen nur von Fachkräften
durchgeführt werden.
Durch unsachgemäße Reparaturen
können erhebliche Gefahren für den
Benutzer entstehen.
Die Kochstellen müssen immer mit
Kochgeschirr abgedeckt sein.
Über einer Feuerstätte für feste
Brennstoffe (Kohle, Holz und dgl.) ist der
Betrieb der Dunstabzugshaube nur bedingt
gestattet (siehe Montageanleitung).
Gas-Kochmulden / Gas-Herde
Betreiben Sie nicht alle Gas-
Kochstellen gleichzeitig über längere Zeit
(max. 15 Minuten) bei höchster
Wärmebelastung, sonst besteht
Verbrennungsgefahr bei Berührung der
Gehäuseoberflächen bzw. Gefahr der
Beschädigung der Dunstabzugshaube.
Beim Betrieb der Dunstabzugshaube über
einem Gas-Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr
Gas-Kochstellen die Haube in der
Maximalstufe betrieben werden.
❑ Bevor Sie das neue Gerät benutzen,
lesen Sie bitte sorgfältig die
Gebrauchs anleitung.
Sie enthält wichtige Infor mationen für Ihre
Sicherheit sowie zum Gebrauch und zur
Pflege des Gerätes.
❑ Bewahren Sie die Gebrauchs- und
Montageanleitung ggf. für einen
Nachbesitzer gut auf.
Ist das Gerät beschädigt, dürfen Sie es
nicht in Betrieb nehmen.
Anschluss und Inbetriebnahme dürfen
nur von einem Fachmann durchgeführt
werden.
Wenn die Anschlussleitung dieses
Gerätes beschädigt wird, muss sie durch
den Hersteller oder seinen Kundendienst
oder eine ähnlich qualifizierte Person ersetzt
werden, um Gefährdung zu vermeiden.
Verpackungsmaterial ordnungsgemäß
entsorgen (siehe Montageanleitung).
Diese Dunstabzugshaube ist nur für
den Betrieb in Haushalten bestimmt.
Dunstabzugshaube nur mit
eingesetzten Lampen betreiben.
Defekte Lampen sollten sofort ersetzt
werden, um Überlastung der restlichen
Lampen zu vermeiden.
Dunstabzugshaube nie ohne Fettfilter
betreiben.
Überhitzte Fette oder Öle können sich
leicht entzünden.
Darum Speisen mit Fetten oder Ölen,
z. B. Pommes frites, nur unter Aufsicht
zubereiten.
Unter der Dunstabzugshaube nicht
flambieren.
Brandgefahr am Fettfilter durch
! aufsteigende Flammen.
5
Der Küchendunst wird am
wirkungsvollsten beseitigt durch:
❑
Einschalten des Lüfters
bei Kochbeginn.
❑
Ausschalten des Lüfters
erst einige Minuten nach Kochende.
Einschalten des Lüfters:
1.
Filterauszug an der Griffleiste ausziehen.
❑ Der Lüfter ist in Betrieb.
2.
Gewünschte Lüftereinstellung wählen.
Bedienelemente der verschiedenen
Modelle:
Bedienen der Dunstabzugshaube
2
1
0
Beleuchtung:
Hinweis: Die Beleuchtung kann zu jeder
Zeit verwendet werden, auch wenn der
Filterauszug eingeschoben ist.
0
Stufe 3
Stufe 1
Stufe 2
Aus
Ein
Stufe 1
Stufe 2
Stufe 3
Stufe 1
Aus
Stufe 2
Ausschalten des Lüfters:
❑
Filterauszug bis Anschlag
einschieben.
Hinweis: Beim erneuten Ausziehen des
Filterauszuges arbeitet der Lüfter in der
zuletzt gewählten Einstellung.
2
2
3
2
2
3
1
Aus- und Einbauen der MetallFilterrahmen
Ausbauen:
1. Filterauszug bis zum Anschlag
ausziehen.
2. Raste an den Filterrahmen in Pfeilrichtung bis zum Anschlag betätigen.
6
Filter und Wartung
Fettfilter:
Zur Aufnahme der fettigen Bestandteile
des Küchendunstes sind MetallFettfilter eingesetzt.
Die Filtermatten bestehen aus unbrennbarem Metall.
Achtung:
Bei zunehmender Sättigung mit fetthaltigen
Rückständen erhöht sich die
Entflammbarkeit und die Funktion der
Dunstabzugshaube kann beeinträchtigt
werden.
Wichtig:
❑
Durch rechtzeitiges Reinigen der
Metall-Fettfilter wird der Brandgefahr
vorgebeugt, die durch Hitzestau beim
Frittieren oder Braten entstehen kann.
Reinigen der Metall-Fettfilter:
❑ Bei normalem Betrieb (täglich 1 bis 2
Stunden) müssen die Metall-Fettfilter 1 x
im Monat gereinigt werden.
❑ Das Reinigen kann in der Geschirrspül-
maschine erfolgen. Dabei ist eine leichte
Verfärbung möglich.
❑ Der Filter muss locker in der Geschirr-
spülmaschine liegen.
Er darf nicht eingeklemmt sein.
Wichtig:
Stark gesättigte Metall-Fettfilter nicht
zusammen mit Geschirr reinigen.
❑ Beim Reinigen von Hand, die Fettfilter in
heißer Spüllauge einweichen.
Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden.
Danach abbürsten, gut ausspülen und
abtropfen lassen.
❑ Bei zwei Fettfiltern zuerst den vorderen
ausbauen.
3. Filterrahmen seitlich abklappen und
abnehmen.
Einbauen:
1. Filterauszug bis zum Anschlag
ausziehen.
2. Filterrahmen schräg an einer Seite in die
Halterung einsetzen, hochklappen und
durch Betätigen der Raste bis zum
Anschlag einhängen.
❑ Bei zwei Fettfiltern zuerst den hinteren,
dann den vorderen Filterrahmen mit
dem Profil, in den Filterauszug
einbauen.
Auf sicheren Sitz der Fettfilter auf
beiden Seiten achten.
7
Filter und Wartung
3. Aktivkohlefilter von unten in das
Gehäuse der Dunstabzugshaube
einschieben und auf beiden Seiten
verrasten.
Dabei muss der Rand am
Aktivkohlefilter unten sein.
4. Fettfilter wieder einbauen (siehe Filter
und Wartung).
Ausbauen:
Der Ausbau des Aktivkohlefilters erfolgt in
umgekehrter Reihenfolge.
Dazu die Rasthaken nach aussen drücken.
Wechsel des Aktivkohlefilters:
Bei normalem Betrieb (täglich 1 bis 2
Stunden) muss der Aktivkohlefilter ungefähr
1 x im Jahr ausgetauscht werden.
Der Aktivkohlefilter ist im FACHHANDEL
erhältlich (siehe Sonderzubehör).
❑
Nur Originalfilter verwenden.
Dadurch wird die optimale Funktion
gewährleistet.
Entsorgung des alten Aktivkohlefilters:
❑
Aktivkohlefilter enthalten keine
Schadstoffe. Sie können z. B. als
Restmüll entsorgt werden.
Aktivkohlefilter:
Zum Binden der Geruchsstoffe beim
Umluftbetrieb.
Der Aktivkohlefilter wird oberhalb der
Fettfilter in die Dunstabzugshaube
eingebaut.
1. Fettfilter ausbauen (siehe Filter und
Wartung).
2. Die zwei beiliegenden Kunststoff-Halter
rechts und links in das Gehäuse der
Dunstabzugshaube einsetzen und mit je
einer Schraube anschrauben (nur beim
ersten Einbau eines Aktivkohlefilters
erforderlich).
1.
2.
3.
Reinigen und Pflegen
Bei Geräten mit Glasplatte im Wrasenauszug:
❑
Die Glasplatte ist abnehmbar und kann
in der Geschirrspülmaschine gereingt
werden.
❑
Zum Abnehmen die Laschen nach
aussen schieben.
8
Reinigen und Pflegen Auswechseln der Lampen
1. Dunstabzugshaube ausschalten und
durch Ziehen des Netzsteckers oder
Ausschalten der Sicherung stromlos
machen.
2. Filterauszug bis zum Anschlag ausziehen.
3. Lampenabdeckung nach vorne ziehen.
4. Lampen austauschen.
(Handelsübliche Glühlampen
max. 40 Watt, Sockel E 14).
5. Lampenabdeckung wieder einsetzen.
6. Netzstecker wieder einstecken oder
Sicherung einschalten.
Dunstabzugshaube durch Ziehen des
Netzsteckers bzw. Ausschalten der
Sicherung stromlos machen.
Dunstabzugshaube nicht mit
kratzenden Schwämmen und nicht mit
sand-, soda-, säure- oder chloridhaltigen
Putzmitteln reinigen!
❑ Zum Reinigen der Dunstabzugshaube
heiße Spüllauge oder mildes Fensterputzmittel verwenden.
❑ Kratzen Sie angetrocknete Ver-
schmutzung nicht ab, sondern weichen
Sie diese mit einem feuchten Tuch auf.
❑ Beim Reinigen der Fettfilter die
zugänglichen Gehäuseteile von
abgelagertem Fett reinigen.
Dadurch wird der Brandgefahr
vorgebeugt und die optimale Funktion
bleibt erhalten.
❑ Hinweis: Alkohol (Spiritus) nicht auf
Kunststoffflächen anwenden, es
könnten matte Stellen entstehen.
Vorsicht! Küche ausreichend
belüften, keine offene Flamme.
Die Bedientasten nur mit milder
Spüllauge und einem weichen, feuchten
Tuch reinigen.
Keinen Edelstahlreiniger für die
Bedientasten verwenden.
Edelstahloberflächen:
❑ Verwenden Sie einen milden nicht
scheuernden Edelstahlreiniger.
❑ Reinigen Sie nur in Schliffrichtung.
❑ Wir empfehlen unseren Edelstahlreiniger
Nr. 461731.
Bestell-Adresse siehe beiliegendes
Service-Heft.
Aluminium-, Lack- und Kunststoffoberflächen:
❑ Keine trockenen Tücher verwenden.
❑ Verwenden Sie ein mildes Fenster-
reinigungsmittel.
❑ Keine aggressiven, säure- oder laugen-
haltigen Reiniger verwenden.
Beachten Sie die Garantiebestimmungen
im beiligenden Service-Heft.
9
Montageanleitung:
Wichtige Hinweise
Zusätzliche Hinweise bei Gas-Kochgeräten:
Bei der Montage von Gaskochstellen
sind die national einschlägigen gesetzlichen
Bestimmungen (z. B. in Deutschland:
Technische Regeln Gasinstallation TRGI) zu
beachten.
Es müssen die jeweils gültigen Einbau-
vorschriften und die Einbauhinweise der
Gas-Gerätehersteller beachtet werden.
Die Dunstabzugshaube darf nur an
einer Seite neben einem Hochschrank oder
einer hohen Wand eingebaut werden.
Abstand mind. 50 mm.
Mindestabstand bei Gas-Kochstellen
zwischen Oberkante Topfträger und
Unterkante der Dunstabzugshaube: 650 mm, Abb. 1.
Altgeräte sind kein wertloser Abfall.
Durch umweltgerechte Entsorgung können
wertvolle Rohstoffe wiedergewonnen
werden.
Bevor Sie das Altgerät entsorgen, machen
Sie es unbrauchbar.
Ihr neues Gerät wurde auf dem Weg zu
Ihnen durch die Verpackung geschützt. Alle
eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen
Sie mit und entsorgen Sie die Verpackung
umweltgerecht.
Über aktuelle Entsorgungswege informieren
Sie sich bitte bei Ihrem Fachhändler oder
bei Ihrer Gemeindeverwaltung.
Die Dunstabzugshaube ist für Abluft-
und Umluftbetrieb verwendbar.
Die Dunstabzugshaube immer über der
Mitte der Kochstellen anbringen.
Mindestabstand zwischen Elektro-
kochstellen und Unterkante der Dunstabzugshaube: 430 mm, Abb. 1.
Über einer Feuerstätte für feste
Brennstoffe, von der eine Brandgefahr
(z. B. Funkenflug) ausgehen kann, ist die
Montage der Dunstabzugshaube nur dann
zulässig, wenn die Feuerstätte eine
geschlossene nicht abnehmbare
Abdeckung hat und die länderspezifischen
Vorschriften eingehalten werden.
Diese Einschränkung gilt nicht für GasHerde und Gas-Mulden.
Je kleiner der Abstand zwischen
Dunstabzugshaube und Kochstellen desto
größer ist die Möglichkeit, dass sich durch
aufsteigenden Wasserdampf unten an der
Dunstabzugshaube Tropfen bilden können.
10
Vor der Montage
Abluftbetrieb
Die Abluft wird über einen Lüftungsschacht
nach oben, oder direkt durch die Außenwand ins Freie geleitet.
D
Die Abluft darf weder in einen in Betrieb
befindlichen Rauch- oder Abgaskamin
noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.
Bei der Ableitung von Abluft sind die
behördlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu
beachten.
Bei Abführung der Luft in nicht in Betrieb
befindliche Rauch- oder Abgaskamine ist
die Zustimmung des zuständigen
Schornsteinfegermeisters einzuholen.
D
Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb
schornsteinabhängiger Feuerungen (wie
z. B. Gas-, Öl- oder Kohleheizgeräte,
Durchlauferhitzer, Warmwasserbereiter)
muss für ausreichend Zuluft gesorgt
werden, die von der Feuerstätte zur Ver-
brennung benötigt wird.
Ein gefahrloser Betrieb ist möglich, wenn
der Unterdruck im Aufstellraum der
Feuerstätte von 4 Pa (0,04 mbar) nicht
überschritten wird.
Dies kann erreicht werden, wenn durch
nicht verschließbare Öffnungen, z.B. in
Türen, Fenstern und in Verbindung mit
Zuluft-/Abluftmauerkasten oder durch
andere techn. Maßnahmen, wie gegenseitige Verriegelung o.ä., die Verbrennungsluft
nachströmen kann.
Bei nicht ausreichender Zuluft besteht
Vergiftungsgefahr durch zurückgesaugte
Verbrennungsgase.
Ein Zuluft-/Abluftmauerkasten allein stellt
die Einhaltung des Grenzwertes nicht
sicher.
Anmerkung: Bei der Beurteilung muss
immer der gesamte Lüftungsverbund der
Wohnung beachtet werden. Bei Betrieb
von Kochgeräten, z. B. Kochmulde und
Gasherd wird diese Regel nicht
angewendet.
Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird,
ist der Betrieb ohne Einschränkung
möglich.
Bei Abluftbetrieb sollte in der Dunstabzugshaube eine Rückstauklappe eingebaut
werden, wenn sie nicht im Abluftrohr oder
Mauerkasten vorhanden ist.
Ist dem Gerät keine Rückstauklappe
beigelegt, kann sie über den Fachhandel
bezogen werden (siehe Sonderzubehör in
der Gebrauchsanleitung).
O
100
120
O
100
120
O
100
120
11
Vor der Montage
Montieren der Rückstauklappe:
1. Schutzgitter im Luftstutzen
ausschneiden.
2. Rückstauklappe in die Lageröffnungen
am Luftstutzen einsetzen.
Wird die Abluft durch die Außenwand
geleitet, sollte ein Teleskop-Mauerkasten
verwendet werden.
Optimale Leistung der Dunstabzugshaube:
❑ Kurzes, glattes Abluftrohr.
❑ Möglichst wenig Rohrbögen.
❑ Möglichst große Rohrdurchmesser (am
besten l 120 mm ) und große Rohrbögen.
Der Einsatz von langen, rauhen
Abluftrohren, vielen Rohrbögen oder
kleineren Rohrdurchmessern führt zu
einer Abweichung von der optimalen
Luftleistung und gleichzeitig zu einer
Geräuscherhöhung.
Für Beanstandungen die auf
Planung und Ausführung der Rohrstrecke zurückzuführen sind, übernimmt der Hersteller der Dunstabzugshauben keine Gewährleistung.
21
32
600
170
133
287
313
195
250
❑ Rundrohre:
Wir empfehlen
Innendurchmesser mind. 120 mm.
❑ Flachkanäle müssen einen gleichwerti-
gen Innenquerschnitt wie Rundrohre mit
100/120 mm Innendurchmesser haben.
Sie sollten keine scharfen Umlenkungen haben.
l 100 mm ca. 078 cm
2
l 120 mm ca. 113 cm
2
Bei abweichenden Rohrdurchmessern:
❑ Dichtstreifen einsetzen.
❑ Bei Abluftbetrieb für ausreichend Zuluft
sorgen.
Abluft nach oben:
❑ Dazu Öffnung in der Decke des Ober-
schrankes, mit Auskerbung für ElektroAnschlußkabel herstellen.
– Schablone
O
I liegt bei –.
mind. 30
115
80
185
120
512
243
269
90
250
32
280
598
280-443
12
Vor der Montage
Abluft direkt nach hinten:
– innerhalb des Oberschrankes –.
❑ Dazu Öffnung in der Rückwand des
Oberschrankes, mit Auskerbung für
Elektro-Anschlußkabel herstellen.
Anschluss Abluftrohr l 100 mm:
❑ Schutzgitter im Luftaustritt
ausschneiden.
❑ Reduzierstutzen (beiliegend oder im
Fachhandel erhältlich) am Luftaustritt
befestigen.
Anschluss Abluftrohr l 120 mm:
❑ Schutzgitter im Luftaustritt
ausschneiden.
Umluftbetrieb
❑ Mit Aktivkohlefilter, wenn keine
Möglichkeit für Abluftbetrieb vorhanden
ist.
Das komplette
Montage-Set können
Sie beim Fach-
handel erwerben.
Die entsprechenden
Zubehör-Nummern
finden Sie auf der
letzten Seite der
Gebrauchsanleitung.
O
100
120
Elektrischer Anschluss
Die Dunstabzugshaube darf nur an eine
vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden.
Die Schutzkontaktsteckdose möglichst
direkt über dem Oberschrank oder in
dessen unmittelbarer Nähe anbringen.
❑
Die Schutzkontaktsteckdose sollte über
einen eigenen Stromkreis angeschlossen sein.
❑
Ist die Schutzkontaktsteckdose nach
der Montage der Dunstabzugshaube
nicht mehr zugänglich, muss eine
Trennvorrichtung wie beim
Festanschluss vorhanden sein.
Bei erforderlichem Festanschluss:
Die Dunstabzugshaube darf in jedem Fall
nur durch einen beim zuständigen
Elektrizitäts-Versorgungsunternehmen
eingetragenen Elektro-Installateur
angeschlossen werden.
Installationsseitig ist eine Trennvorrichtung
vorzusehen. Als Trennvorrichtung gelten
Schalter mit einer Kontaktöffnung von mehr
als 3 mm und allpoliger Abschaltung. Dazu
gehören LS-Schalter und Schütze.
Wenn die Anschlussleitung dieses
Gerätes beschädigt wird, muss sie durch
den Hersteller oder seinen Kundendienst
oder eine ähnlich qualifizierte Person
ersetzt werden, um Gefährdung zu
vermeiden.
Elektrische Daten:
Sie sind auf dem Typenschild nach
Abnahme der Filterrahmen – im Innenraum
des Gerätes – zu finden.
Bei Reparaturen die Dunstabzugs-
haube generell stromlos machen.
Länge der Anschlussleitung: 1,30 m.
Diese Dunstabzugshaube entspricht den
EG-Funkentstörbestimmungen.
13
Vorbereiten Oberschrank
Auf Mindestabstand Kochstellen –
Dunstabzugshaube von 650 mm (bei GasKochstelle) bzw. 430 mm (bei ElektroKochstellen) achten.
Diese Dunstabzugshaube ist zum Einbauen in einen Oberschrank mit folgenden
Abmessungen vorgesehen:
Breite: 600 mm
Tiefe: 280 bis 350 mm
Höhe: mind. 300 mm.
Vorbereiten:
1. Schrankboden – falls vorhanden –
entfernen.
Die Stabilität des Schrankes muss
gewährleistet sein.

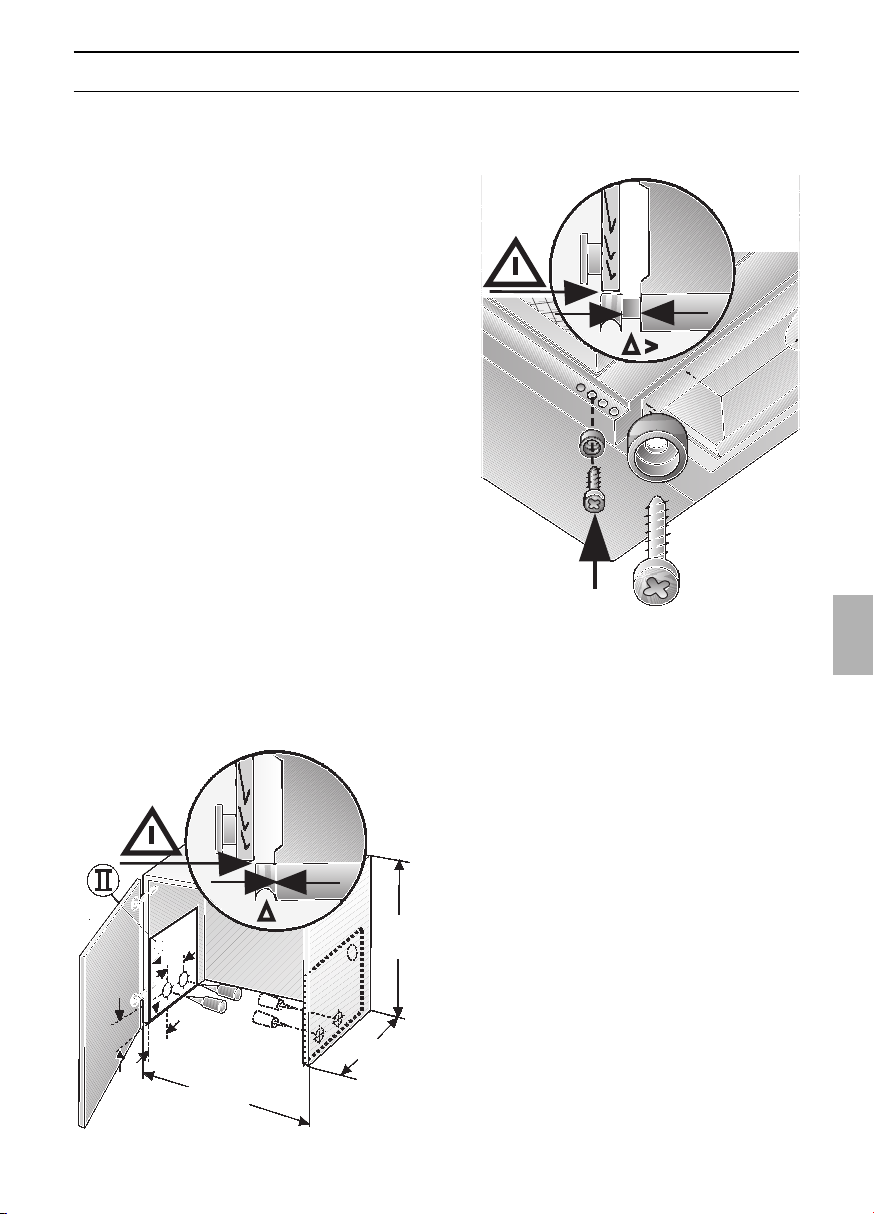

2. Je zwei Befestigungspunkte – rechts
und links – an den Schrankinnenseiten
anreißen und mit Stichel vorstechen.
Wenn gebohrt wird:
l 2 mm – max. 10 mm tief.
Achtung:
❑ Zum Anreißen der Befestigungs-
punkte beiliegende Schablone
O
II
verwenden.
❑ Die Befestigungspunkte auf der
Schablone sind so festgelegt, dass eine
20 mm dicke Griffleiste korpusbündig
montiert werden kann.
❑ Die Lage der Griffleiste (Maß Δ) kann
durch einen Anschlag nach vorne
versetzt werden.
21
32
600
170
280-350
mind
300.
=
0
0
Bei Schranktiefen von mehr als 280 mm
kann das Gerät nach hinten versetzt
werden,
. . . wenn z. B. die Lichtleiste der
. . . Einbauküche nach hinten versetzt ist,
. . . wenn z. B. die Griffleiste mehr als
. . . 20 mm dick ist.
Dazu die Schablone
O
II entsprechend
weiter hinten anlegen.
14
Vorbereiten Oberschrank Einbauen in den Oberschrank

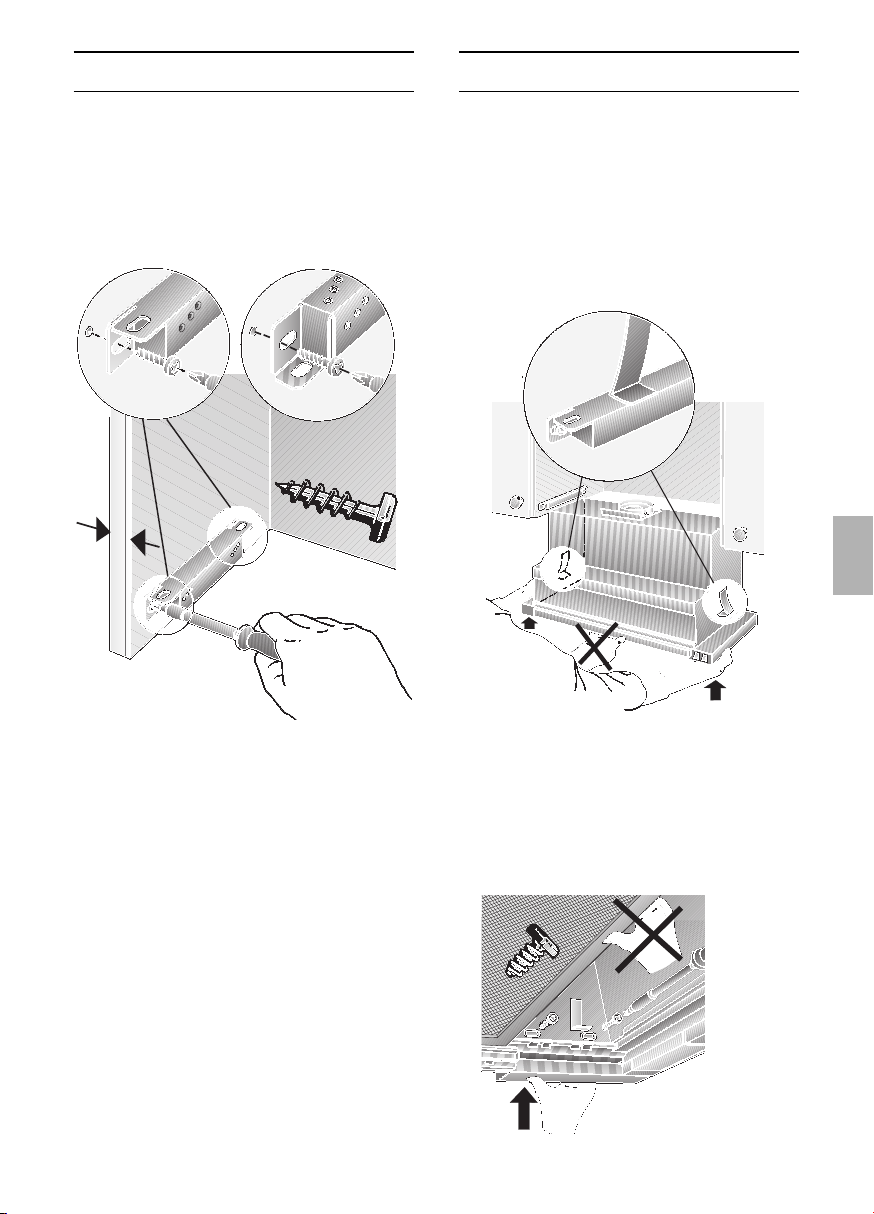

3. Beiliegende Befestigungsschienen ausrichten und festschrauben.
Die Dicke der Schrankseitenwände
(16 mm oder 19 mm) beachten. Maß X.
1. Filterrahmen abnehmen (siehe
Gebrauchsanleitung).
2. Schranktüre ausrichten, wenn Scharnier
nach Einbau der Dunstabzugshaube
nicht mehr zugänglich ist.
3. Dunstabzugshaube von unten in den
Schrank heben und hochdrücken, bis
Montagehilfe links und rechts einrastet.
Ist die lichte Schrankinnentiefe kleiner
als 280 mm, muss die Rückwand 250 mm
hoch entfernt werden.
4. Filterauszug bis zum Anschlag
ausziehen.
5. Zur Befestigung der Dunstabzugshaube
jeweils 2 Schrauben links und rechts
eindrehen, nicht festschrauben.
Dazu Dunstabzugshaube anheben.
6. Dunstabzugshaube im Schrank
ausrichten und festschrauben.
X
x=16mm x=19mm
Einbauen in den Oberschrank
2. Griffleiste ausrichten und am Gerät mit
den zwei beiliegenden Schrauben festschrauben.
7. Netzanschlusskabel durch die Öffnung
im Oberschrank führen und die Rohrverbindung herstellen.
8. Elektrische Verbindung herstellen.
9. Wandabdeckung falls erforderlich auf
das benötigte Maß kürzen (z. B.
absägen) und am Oberschrank festschrauben.
Einbau einer Griffleiste:
❑
An den Filterauszug muss eine
Griffleiste montiert werden.
❑
Die Griffleiste kann eine zum Küchenmöbel passende Holzleiste, oder eine als
Sonderzubehör erhältliche Griffleiste sein
(siehe Sonderzubehör).
1. Mit beiliegender Schablone
O
III zwei
Befestigungspunkte an der Griffleiste
anreißen und mit Stichel vorstechen.
Wenn gebohrt wird:
l 2 mm – max. 10 mm tief.
14,5
598
350
3. Filterrahmen einbauen (siehe Gebrauchsanweisung).
Hinweis: Das Gehäuse der Dunstabzugshaube kann innerhalb des Oberschrankes
verkleidet werden (z. B. mit Spanplatten).
Dabei beachten:
– Der Zwischenboden darf nicht auf das
Gehäuse der Dunstabzugshaube
aufgelegt werden.
– Die vordere Verkleidung nicht am Gehäu-
se befestigen.
– Zugänglichkeit für Kundendienst
vorsehen.
Ausbauen:
Der Ausbau erfolgt in umgekehrter Reihenfolge.
Hinweis: Bei Umluftbetrieb müssen
Aktivkohlefilter und Kunststoffhalter
ausgebaut werden, damit die
Befestigungsschrauben und die
Montagehilfen zugänglich sind.
Gewicht in kg:
Konstruktionsänderungen im Rahmen der technischen
Entwicklung bleiben vorenthalten.
Abluft Umluft
9,5 10,5
15
16
Beschrijving van het apparaat
Gebruiksmogelijkheden
Gebruik met luchtafvoer:
❑ De ventilator van de afzuigkap zuigt de
keukenwasem aan en leidt deze via het
vetfilter naar buiten.
❑ Het vetfilter neemt de vaste
bestanddelen van de keukenwasem op.
❑ De keuken blijft in grote mate vrij van vet
en reuk.
D
Als de wasemafzuigkap wordt
gebruikt met luchtafvoer en tegelijkertijd
schoorsteenafhankelijke stookinstallaties worden gebruikt (zoals gas-,
olie- of kolenstookapparaten, geisers,
warmwaterbereidingsapparaten) moet voor
voldoende aanvoer van lucht
worden gezorgd, die nodig is voor de
verbranding.
Gebruik zonder gevaar is mogelijk als de
onderdruk van 4 Pa (0,04 mbar) in de
opstellingsruimte van de stookinstallatie niet
wordt overschreden.
Gebruiksmogelijkheden
Gebruiksaanwijzing:
Schakelaar
ventilatorstanden
Bovenkast
Uitschuifbaar gedeelte
Schakelaar
verlichting
Dit kan men bereiken wanneer er door
niet-afsluitbare openingen, bijv. in deuren,
ramen en d.m.v. luchtaanvoer-/
luchtafvoersleuven in de muur of door
andere technische maatregelen, zoals
wederzijdse vergrendeling e.d.,
verbrandingslucht kan toestromen.
Wanneer er onvoldoende lucht wordt
aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.
Alleen een muurkast voor luchttoevoer en
luchtafvoer is geen waarborg voor het
aanhouden van de grenswaarde.
Opmerking: bij de beoordeling moet altijd
de complete ventilatie van de woning in
acht worden genomen. Bij het gebruik van
kookapparatuur, bijvoorbeeld kookplateau
en gasfornuis, wordt deze regel niet
toegepast.
Als de wasemafzuigkap wordt gebruikt met
luchtcirculatie en actieve-koolfilter is het
gebruik zonder beperking mogelijk.
Gebruik met circulatielucht:
❑ Hiertoe moet een koolstoffilter worden
ingebouwd (zie Filter en onderhoud).
De complete montageset en de
reservefilters zijn verkrijgbaar bij de
vakhandel.
De desbetreffende toebehorennummers
vindt u achterin deze gebruiksaanwijzing.
❑ De ventilator van de wasemafzuigkap
zuigt de keukendamp aan en leidt deze
door het vetfilter en het koolstoffilter
gereinigd terug naar de keuken.
❑ Het vetfilter neemt de vettige bestand-
delen van de keukendamp op
❑ Het koolstoffilter bindt de reukstoffen.
Als er geen koolstoffilter wordt
gemonteerd, worden de reukstoffen in de
keukendamp niet gebonden.
Storingen
Bij eventuele vragen of storingen kunt u
bellen met de klantenservice.
(Zie de lijst met klantenservicecentra).
Geeft u bij het telefoongesprek op:
E-nr. FD
Vul het nummer in de bovenstaande vakjes
in. De nummers staan op het typeplaatje
dat u vindt in de binnenruimte van de
afzuigkap nadat u het filterrooster hebt
verwijderd.
Vóór het eerste gebruik
Belangrijke aanwijzingen:
❑ Deze gebruiksaanwijzing geldt voor
verschillende uitvoeringen van het
apparaat. Het is mogelijk dat er een
aantal kenmerken worden beschreven
die niet van toepassing zijn op uw
apparaat.
❑ Deze afzuigkap voldoet aan de geldende
veiligheidsvoorschriften.
Reparaties mogen uitsluitend worden
uitgevoerd door een vakman.
Door ondeskundige reparaties kunnen
aanzienlijke gevaren voor de
gebruiker ontstaan.
❑ Lees de gebruiksaanwijzing zorgvuldig
voordat u het nieuwe apparaat gebruikt.
Ze bevat belangrijke informatie voor uw
veiligheid en voor het gebruik en het
onderhoud van het apparaat.
❑ Bewaar de gebruiksaanwijzing en het
montagevoorschrift zorgvuldig, eventueel
voor een volgende bezitter van het
apparaat.
De kookzones moeten altijd zijn bedekt
met pannen.
Boven een fornuis voor vaste
brandstoffen (steenkool, hout e.d.) is het
gebruik van de afzuigkap alleen beperkt
toegestaan (zie montagevoorschrift).
Gaskookplaten / gasfornuizen
Gebruik niet alle gaskookzones tegelijk
langdurig (max. 15 minuten) op de hoogste
stand, anders bestaat er kans op
brandwonden bij aanraking van de
oppervlakken van de behuizing en gevaar
van beschadiging van de afzuigkap.
Bij gebruik van de afzuigkap boven een
gaskookplaat waarvan gelijktijdig drie of
meer gaskookzones worden gebruikt, moet
de afzuigkap op de maximumstand worden
gezet.
Indien het apparaat beschadigd is, mag
u het niet in gebruik nemen.
Aansluiting en ingebruikneming mogen
alleen door een vakman worden
uitgevoerd.
Als de aansluitkabel van dit apparaat
beschadigd raakt, moet deze worden
vervangen door de fabrikant, diens
klantenservice of een andere
gekwalificeerde vakman, om gevaren te
voorkomen.
Verpakkingsmateriaal volgens de
voorschriften afvoeren (zie het montagevoorschrift).
Deze afzuigkap mag is uitsluitend
bedoeld voor huishoudelijk gebruik.
Afzuigkap uitsluitend met
ingeschroefde lampen gebruiken.
Defecte lampen dienen onmiddellijk
vervangen te worden om overbelasting van
de overige lampen te voorkomen.
Afzuigkap nooit zonder vetfilter
gebruiken.
Oververhit vet en olie is gemakkelijk
ontvlambaar.
Daarom gerechten met vet of olie, b.v. patates frites, alleen onder toezicht
toebereiden.
Onder de afzuigkap niet flamberen.
Brandgevaar bij het vetfilter door
! opstijgende vlammen.
17
18
De keukendamp wordt als volgt
effectief verwijderd:
❑
Schakel de afzuigkap
in wanneer u begint met koken.
❑
Schakel de ventilator pas uit enkele
minuten nadat de gerechten klaar zijn.
Inschakelen van de ventilator:
1.
Trek het uitschuifbare gedeelte aan de
handgreep naar buiten.
❑ De ventilator werkt.
2.
Kies de gewenste ventilatorstand.
Bedieningselementen van de
verschillende modellen:
Bediening van de afzuigkap
Verlichting:
N.B.: de verlichting kan op elk gewenst
moment worden gebruikt, ook wanneer het
uitschuifbare gedeelte is ingeschoven.
0
Stand 3
Stand 1
Stand 2
Uit
Aan
Stand 1
Stand 2
Stand 3
Stand 1
Uit
Stand 2
Uitschakelen van de ventilator:
❑
Schuif het uitschuifbare gedeelte tot aan
de aanslag naar binnen.
N.B.: de verlichting kan op elk gewenst
moment worden gebruikt, ook wanneer het
uitschuifbare gedeelte is ingeschoven
2
2
3
2
2
1
0
2
3
1
19
Demonteren en monteren van de
filterhouder
Demonteren:
1. Het uitschuifbare gedeelte tot aan de
aanslag naar buiten trekken.
2. De vergrendeling op de filterhouder in de
pijlrichting verplaatsen tot aan de
aanslag.
Filters en onderhoud
❑ Bij het gebruik van twee vetfilters eerst
het voorste vetfilter demonteren.
3. De filterhouder zijwaarts neerklappen en
verwijderen.
Monteren:
1. Het uitschuifbare gedeelte tot aan de
aanslag naar buiten trekken.
2. De filterhouder schuin houden en met
een zijde in de houder plaatsen, omhoog
klappen en tegen de aanslag plaatsen
met behulp van de vergrendeling.
❑ Bij het gebruik van twee vetfilters eerst
de achterste en daarna de voorste
filterhouder (met het profiel) monteren
in het uitschuifbare gedeelte.
Zorg ervoor dat de vetfilters aan beide
zijden goed zijn aangebracht.
Voor het opvangen van vette bestanddelen in de keukendamp zijn metalen
vetfilters ingebouwd.
De filtermatten zijn gemaakt van
onbrandbaar metaal.
Let op:
Bij toenemende verzadiging met
vethoudende bestanddelen neemt de
ontvlambaarheid toe en kan de werking van
de afzuigkap nadelig worden beïnvloed.
Belangrijk:
Het op tijd reinigen van de metalen vetfilters
voorkomt brandgevaar dat kan ontstaan
door ophoping van warmte tijdens het
frituren of braden.
Reiniging van de metalen vetfilters:
❑ Bij normaal bedrijf (dagelijks 1 tot 2 uur)
moet de metalen vetfilter 1 x per maand
worden gereinigd.
❑ De filters kunnen worden gereinigd in de
vaatwasmachine. Daarbij is een lichte
verkleuring mogelijk.
Belangrijk:
Zeer verzadigde vetfilters niet samen met
vaatwerk reinigen.
❑ Als de filters met de hand worden
gereinigd, moeten deze eerst in een heet
sopje worden gezet om het vuil los te
weken.
Gebruik geen agressieve, zuur- of
looghoudende reinigingsmiddelen.
Daarna afborstelen, goed schoonspoelen en laten afdruipen.
20
Filters en onderhoud
3. Het koolstoffilter van onderaf in de
behuizing van de afzuigkap schuiven en
aan beide zijden vastzetten.
Hierbij moet de rand van het
koolstoffilter zich onderaan bevinden.
4. De vetfilters weer monteren (zie Filters en
onderhoud).
Demonteren:
De demontage van het koolstoffilter gaat in
omgekeerde volgorde.
Hiertoe drukt u de vergrendelhaak naar
buiten.
Vervangen van het koolstoffilter:
Bij normaal gebruik (dagelijks 1 tot 2 uur)
moet het koolstoffilter ongeveer 1 x per jaar
worden vervangen.
Actieve koolstoffilters zijn verkrijgbaar bij de
VAKHANDEL en bij ons Technisch Servicecentrum (zie Speciaal toebehoren).
❑
Gebruik uitsluitend originele filters.
Alleen dan bent u verzekerd van een
optimale werking.
Afvoer van oude koolstoffilters:
❑
Koolstoffilters bevatten geen schadelijke
stoffen en kunnen dus met het normale
huisvuil worden meegegeven.
Filter met actieve koolstof:
Voor het binden van de geurstoffen bij
gebruik als recirculatiekap.
Het koolstoffilter wordt boven de vetfilters in
de afzuigkap gemonteerd.
1. Demonteer de vetfilters (zie Filters en
onderhoud).
2. De twee meegeleverde kunststof
houders rechts en links in de behuizing
van de afzuigkap aanbrengen en
vastzetten met een schroef (dit is alleen
de eerste maal nodig dat er een
koolstoffilter wordt gemonteerd).
1.
2.
3.
Reiniging en onderhoud
Bij apparaten met glasplaat in het
uitschuifbaar gedeelte:
❑
De glasplaat kan gemakkelijk worden
verwijderd en in de vaatwasmachine
worden gereinigd.
❑
Voor het verwijderen de klemstrips naar
buiten schuiven.
21
Vervangen van de lamp
1. Afzuigkap uitschakelen en stroomloos
maken door de stekker uit het stopcontact te trekken of de zekering te
verwijderen.
2. Het uitschuifbare gedeelte tot aan de
aanslag naar buiten trekken.
3. De lampafscherming naar voren trekken.
4. Lamp vervangen.
(in de handel verkrijgbare kaarslamp,
max. 40 watt, fitting E 14).
5. De lampafscherming weer aanbrengen.
6. Stekker weer in het stopcontact steken
of zekering inschakelen.
Reiniging en onderhoud
Wasemafzuigkap stroomloos maken
door de stekker uit het stopcontact te
trekken of de zekering uit te schakelen.
De wasemafzuigkap niet reinigen met
schuursponsjes of met zand-, soda-, zuurof chloorhoudende schoonmaakmiddelen!
❑ Gebruik voor het reinigen van de
wasemafzuigkap een heet sopje of een
mild schoonmaakmiddel voor het
reinigen van ruiten.
❑ Vastgekoekt vuil niet loskrabben, maar
losweken met een vochtige doek.
❑ Als de vetfilters worden gereinigd, moet
vetaanslag van de bereikbare delen van
het huis worden verwijderd. Daardoor
wordt brandgevaar voorkomen en blijft
de optimale werking in stand.
❑ Let op: alcohol (spiritus) niet gebruiken
op kunststof oppervlakken, er kunnen
doffe plekken ontstaan.
Voorzichtig: keuken voldoende
ventileren, geen open vuur gebruiken.
De bedieningstoetsen alleen reinigen
met een mild afwasmiddel en een zachte,
vochtige doek.
Geen edelstaalreiniger gebruiken voor de
bedieningstoetsen.
Edelstalen oppervlakken:
❑ Gebruik een milde, niet-schurende
edelstaalreiniger.
❑ Reinig alleen in de slijprichting.
❑ Wij adviseren onze edelstaalreiniger
nr. 461731.
Het besteladres vindt u in het
bijgevoegde serviceboekje.
Aluminiumgelikte en kunststof
oppervlakken:
❑ Geen droge doeken gebruiken.
❑ Gebruik een mild glasreinigingsmiddel.
❑ Gebruik geen agressieve, zuur- of
looghoudende reinigingsmiddelen.
Neem de garantievoorwaarden in het
bijgevoegde serviceboekje in acht.
22
Belangrijke voorschriften
Montagevoorschrift:
Extra voorschriften bij gaskookapparatuur:
Bij de montage van gaskookzones
moeten de geldende wettelijke nationale
voorschriften (bijv. in Duitsland: Technische
regels gasinstallatie TRGI) in acht worden
genomen.
De geldende inbouwvoorschriften en
de aanwijzingen van de fabrikant van het
gasfornuis moeten in acht worden
genomen.
Slechts aan één zijde van de
wasemafzuigkap mag zich na de inbouw
een hoge kast of hoge wand bevinden.
Afstand minstens 50 mm.
Bij gaskookzones bedraagt de
minimumafstand tussen de bovenkant van
de pandrager en de onderkant van de
afzuigkap: 650 mm, afb. 1.
Oude apparaten zijn geen waardeloos
afval. Door een milieubewuste afvoer
kunnen waardevolle materialen opnieuw
worden gebruikt.
Maak het oude apparaat onbruikbaar
voordat u het afvoert.
Uw nieuwe apparaat wordt tijdens het
vervoer beschermd door de verpakking.
Alle gebruikte materialen zijn milieuvriendelijk en kunnen opnieuw worden
gebruikt. Lever uw bijdrage door de
verpakking milieubewust af te voeren.
Informeer bij uw vakhandel of bij de
gemeente naar de beste manier om uw
oude apparaat en de verpakking af te
voeren.
De wasemafzuigkap is geschikt voor
gebruik met luchtafvoer of met luchtcirculatie.
De wasemafzuigkap altijd boven het
midden van het fornuis aanbrengen.
Minimumafstand tussen elektrische
kookzones en de onderkant van de
wasemafzuigkap: 430 mm, afb. 1.
Boven een fornuis voor vaste
brandstoffen waarvan brandgevaar kan
uitgaan (bijvoorbeeld door vonken) is de
montage van de wasemafzuigkap alleen
toegestaan als het fornuis een gesloten,
niet verwijderbare afscherming heeft en
de voor het desbetreffende land geldende
voorschriften in acht worden genomen.
Deze beperking geldt niet voor
gasfornuizen en gasplateaus.
Hoe kleiner de afstand tussen wase-
mafzuigkap en branders is, hoe groter de
mogelijkheid is dat zich door opstijgende
waterdamp onder aan de wasemafzuigkap
druppels kunnen vormen.
23
O
100
120
O
100
120
O
100
120
Voor de montage
Afzuigkap met luchtafvoer
De afvoerlucht wordt via een afvoerschacht
naar boven of rechtstreeks door de
buitenmuur naar buiten geleid.
D
De afvoerlucht mag niet worden
afgevoerd via een in gebruik verkerende
rook- of afvoergasschoorsteen of via een
schacht die dient voor de ventilatie van
ruimten waarin stookinstallaties zijn
opgesteld.
Bij de afvoer van afvoerlucht moeten de
officiële en wettelijke voorschriften (bijv.
nationale bouwvoorschriften) worden
nageleefd.
Als de lucht wordt afgevoerd via een in
gebruik verkerende rook- of afvoergasschoorsteen moet de toestemming van de
bevoegde instantie worden verkregen.
D
Als de wasemafzuigkap wordt
gebruikt met luchtafvoer en tegelijkertijd
schoorsteenafhankelijke stookinstallaties worden gebruikt (zoals gas-,
olie- of kolenstookapparaten, geisers,
warmwaterbereidingsapparaten) moet
voor voldoende aanvoer van lucht
worden gezorgd, die nodig is voor de
verbranding.
Gebruik zonder gevaar is mogelijk als de
onderdruk van 4 Pa (0,04 mbar) in de
opstellingsruimte van de stookinstallatie
niet wordt overschreden.
Dit kan men bereiken wanneer er door
niet-afsluitbare openingen, bijv. in deuren,
ramen en d.m.v. luchtaanvoer-/
luchtafvoersleuven in de muur of door
andere technische maatregelen, zoals
wederzijdse vergrendeling e.d.,
verbrandingslucht kan toestromen.
Wanneer er onvoldoende lucht wordt
aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.
Alleen een muurkast voor luchttoevoer en
luchtafvoer is geen waarborg voor het
aanhouden van de grenswaarde.
Opmerking: bij de beoordeling moet altijd
de complete ventilatie van de woning in
acht worden genomen. Bij het gebruik van
kookapparatuur, bijvoorbeeld kookplateau
en gasfornuis, wordt deze regel niet
toegepast.
Als de wasemafzuigkap wordt gebruikt met
luchtcirculatie en actieve-koolfilter is het
gebruik zonder beperking mogelijk.
Bij gebruik met luchtafvoer moet een
terugslagklep worden ingebouwd, indien
deze niet in de luchtafvoerpijp of muurkast
aanwezig is.
Wanneer bij het apparaat geen terugslagklep is gevoegd, kan deze worden
verkregen in de vakhandel (zie speciaal
toebehoren in de gebruiksaanwijzing).
24
Voor de montage
Monteren van de terugslagklep:
1. Het afschermrooster uit de
luchtafvoeropening knippen.
2. De terugslagklep aanbrengen in de
opening van de luchtafvoer.
Wanneer de afvoerlucht door de buitenmuur wordt geleid, dient een telescoop-
muurkast te worden gebruikt.
Voor een optimaal vermogen van de
afzuigkap:
❑
Korte, gladde afvoerpijp.
❑
Zo weinig mogelijk pijpbochten.
❑
Zo groot mogelijke pijpdiameter
(optimaal l 120 mm ) en grote
pijpbochten.
Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten of kleine
buisdiameters vermindert de
afzuigcapaciteit en veroorzaakt
bovendien hardere geluiden.
De fabrikant van de afzuigkap is
niet aansprakelijk voor reclamaties
die terug te leiden zijn op de
planning en uitvoering van de
buisleiding.
21
32
600
170
133
287
313
195
250
❑
Ronde buizen.
Wij raden
binnendiameters van minstens 120 mm
aan.
❑
Niet-ronde kanalen moeten een binnendiameter hebben die gelijkwaardig is
aan die van ronde buizen met een
inwendige diameter van 100 of 120 mm.
Ze dienen geen scherpe bochten te
hebben.
l 100 mm ca. 078 cm
2
l 120 mm ca. 113 cm
2
Bij afwijkende buisdiameters:
❑
Afdichtstrip inzetten.
❑
Bij gebruik met luchtafvoer
altijd zorgen voor voldoende toevoer van
lucht.
Luchtafvoer naar boven:
❑
Daarvoor opening maken in het plafond
van de bovenkast met uitsparing voor
elektrische aansluitkabel.
– Sjabloon
O
I is meegeleverd –.
mind. 30
115
80
185
120
512
243
269
90
250
32
280
598
280-443
25
Voor de montage
Luchtafvoer rechtstreeks naar
achteren:
– binnen de bovenkast –.
❑
Daarvoor opening maken in de achterwand van de bovenkast met uitsparing
voor elektrische aansluitkabel.
Aansluiting luchtafvoerbuis
l 100 mm:
❑
Het afschermrooster uit de
luchtafvoeropening knippen.
❑
Het tussenstuk (meegeleverd,
type-afhankelijk, of verkrijgbaar in de
vakhandel) bevestigen op de
luchtafvoeropening.
Aansluiting luchtafvoer l 120 mm:
❑
Het afschermrooster uit de
luchtafvoeropening knippen.
Gebruik met circulatielucht
❑ Met een koolstoffilter, indien gebruik met
afvoerlucht niet mogelijk is.
De complete
montageset is
verkrijgbaar bij de
vakhandel.
De desbetreffende
toebehorennummers
vindt u in de gebruiksaanwijzing.
O
100
120
Elektrische aansluiting
De afzuigkap mag alleen worden
aangesloten op een volgens de
voorschriften geïnstalleerd geaard stopcontact.
❑
Het geaarde stopcontact dient te
worden aangesloten op een
afzonderlijke stroomkring.
❑
Indien het geaarde stopcontact na
montage van de afzuigkap niet meer
toegankelijk is, moet een scheidingsvoorziening worden aangebracht, zoals
bij een vaste aansluiting.
Als vaste aansluiting nodig is:
De wasemafzuigkap mag uitsluitend door
een erkende installateur worden
aangesloten.
In de installatie moet een scheidingsvoorziening worden aangebracht. Als
scheidingsvoorzieningen gelden
schakelaars met een contactopening van
meer dan 3 mm en uitschakeling met alle
polen. Daarbij horen aardlekschakelaars en
veiligheidsschakelaars.
Elektrische gegevens:
staan op het typeplaatje in de binnenruimte
van het apparaat vermeld en zijn zichtbaar
als het filterframe wordt afgenomen.
Bij reparaties moet de wasemafzuig-
kap altijd stroomloos worden gemaakt.
Lengte van de aansluitkabel: 1,30 m.
Deze wasemafzuigkap voldoet aan de EGbepalingen voor radio-ontstoring.
26
Voorbereiden bovenkast
Minimumafstand tussen de kookzones
of branders en de afzuigkap van 650 mm
(bij gasfornuis) of 430 mm. (bij elektrisch
fornuis) in acht nemen.
Deze afzuigkap is bedoeld om te worden
ingebouwd in een bovenkast met de
volgende afmetingen:
Breedte: 600 mm
Diepte: 280 tot 350 mm
Hoogte: min. 300 mm
Voorbereiden:
1. Kastbodem, indien aanwezig,
verwijderen.
De stabiliteit van de kast moet zijn
gewaarborgd.
2. Zowel rechts als links twee
bevestigingspunten aan de binnenzijden
van de kast aftekenen en met een priem
insteken.
Wanneer er wordt geboord:
l 2 mm – max. 10 mm diep.
Let op:
❑ Voor het aftekenen van de
bevestigingspunten de meegeleverde
sjabloon
O
II gebruiken.
❑ De bevestigingspunten op de sjabloon
zijn zo bepaald dat een 20 mm dikke
handgreeprand aansluitend op de kast
kan worden gemonteerd.
❑ De positie van de handgreeprand
(maat Δ) kan met behulp van een aanslag naar voren worden
verplaatst.
21
32
600
170
280-350
mind
300.
=
0
0
Bij kastdiepten van meer dan 280 mm
kan het apparaat naar achteren worden
verplaatst,
. . . wanneer de lichtlijst van de inbouw-
. . . keuken naar achteren is verplaatst.
. . . wanneer de handgreeprand meer
. . . dan 20 mm dik is.
Hiervoor legt u de sjabloon
O
II verder
naar achteren.
27
Voorbereiden bovenkast Inbouwen in de bovenkast
3. De meegeleverde bevestigingsstrips
uitlijnen en vastschroeven.
De dikte van de kastzijwanden (16 mm
of 19 mm) in acht nemen. Maat X.
Als de inwendige diepte van de kast
kleiner is dan 280 mm, dan moet de
achterwand over een hoogte van 250 mm
worden verwijderd.
4. Het uitschuifbare gedeelte tot aan de
aanslag naar buiten trekken.
5. Ter bevestiging van de afzuigkap de
twee schroeven links en rechts
aanbrengen, maar niet helemaal
vastschroeven. Daartoe de afzuigkap
iets optillen.
6. De afzuigkap uitlijnen in de kast en vastschroeven.
X
x=16mm x=19mm
1. De filterhouder verwijderen (zie de
gebruiksaanwijzing).
2. De kastdeuren uitlijnen als het scharnier
niet meer toegankelijk is na het
monteren van de afzuigkap.
3. De afzuigkap van onderaf in de kast
tillen en omhoog drukken totdat de
montagehulpstukken links en rechts
vastgeklemd zitten.
28
Inbouwen in de bovenkast
2. De handgreep uitlijnen en vastschroeven
op het apparaat met de twee
meegeleverde schroeven.
7. De elektriciteitskabel door de opening in
de bovenkast voeren en de afvoer aanbrengen.
8. De elektrische aansluiting tot stand
brengen.
9. Wandbekleding indien nodig op de juist
lengte brengen (bijv. afzagen) en
vastschroeven tegen de bovenkast.
Monteren van de handgreep:
❑ Op het uitschuifbare gedeelte moet
een handgreep worden gemonteerd.
❑
De handgreeprand kan een bij het
keukenmeubel passende houten rand of
een als extra toebehoren verkrijgbare
handgreep zijn (zie extra toebehoren in
de gebruiksaanwijzing).
1. Markeer twee bevestigingspunten op de
handgreep met behulp van de
meegeleverde sjabloon
O
III en maak
inkepingen op deze punten met een
scherp gereedschap.
Als u boorgaten maakt:
l 2 mm – max. 10 mm diep.
14,5
598
350
3. De filterhouder monteren (zie de gebruiksaanwijzing).
N.B.: het huis van de afzuigkap kan binnen
de bovenkast worden bekleed (b.v. met
spaanplaat).
Daarbij in acht nemen:
– De tussenbodem mag niet op het huis
van de afzuigkap worden geplaatst.
– De bekleding aan de voorzijde niet beve-
stigen aan het huis.
– Zorg ervoor dat het apparaat
toegankelijk is voor de klantenservice.
Demonteren:
De demontage gebeurt in omgekeerde
volgorde.
N.B.: bij gebruik met circulatielucht moeten
het koolstoffilter en de kunststof houder
worden gedemonteerd om bij de
bevestigingsschroeven en de montagehulpstukken te kunnen komen.
Gewicht in kg:
Constructiewijzigingen in het kader van technische verbeteringen voorbehouden.
Luchtafvoer Luchtcirculatie
9,5 10,5
29
Description de l'appareil
Modes de fonctionnement
Air évacué à l'extérieur:
❑ Le ventilateur de la hotte aspire les
buées de cuisson qui traversent un filtre
à graisse avant de regagner
l'atmosphère extérieure.
❑ Ce filtre retient les particules grasses
solides en suspension dans les buées de
cuisson.
❑ Les particules grasses ne se déposent
plus dans la cuisine, les odeurs de cuisson disparaissent.
D
Si la hotte évacue l'air à l'extérieur et
si le logement comporte des moyens de
chauffage (tels par ex. des appareils de
chauffage au gaz, au fuel ou au charbon,
chauffe-eau instantanés ou à accumulation)
raccordés à une cheminée, veiller
impérativement à ce que l'apport d'air
soit suffisant pour assurer la marche du
chauffage à combustion.
Un fonctionnement sans risque est possible
si la dépression dans le local où le foyer de
chauffage est implanté ne dépasse pas 4
Pascals (0,04 mbars).
Modes de fonctionnement
Mode d’emploi:
Commutateur à
niveaux de puissance Ventilateur
Placard en
appui mural
Tiroir-filtre
Commutateur
Eclairage
On y parvient en présence d'ouvertures non
obturables ménagées par ex. dans les
portes, fenêtres et en association avec des
ventouses télescopiques d'admission/
évacuation de l'air à travers la maçonnerie
ou par d'autres mesures techniques telles
qu'un verrouillage réciproque ou assimilé
permettant à l'air d'affluer pour assurer la
combustion.
En cas d'afflux d'air insuffisant, risque
d'intoxication par réaspiration des gaz
de combustion.
La présence d'une ventouse télescopique
d'apport et d'évacuation d'air ne suffit pas
à assurer le respect de la valeur limite.
Remarque: lors de l'évaluation de la
situation, toujours tenir compte de
l'ensemble des moyens d'aération du
logement. Cette règle ne vaut généralement
pas si vous utilisez des appareils de cuisson
(table de cuisson et cuisinière à gaz).
Si la hotte recycle l'air aspiré au moyen
d'un filtre au charbon actif, son
fonctionnement ne s'assortit d'aucune
restriction.
Air recyclé:
❑ La hotte doit, dans ce cas, être équipée
d'un filtre au charbon actif (voir le filtre et
son entretien).
Vous pouvez vous procurer le kit de
montage complet ainsi que les filtres de
rechange auprès de votre revendeur
spécialisé.
Vous trouverez les numéros de référence
des accessoires correspondants à la fin
de la présente notice d'utilisation.
❑ Le ventilateur de la hotte aspirante aspire
les buées qui traversent le filtre à graisse
et celui à charbon actif avant de revenir
dans la cuisine.
❑ Le filtre à graisse retient les particules
solides en suspension dans les buées de
cuisson.
❑ Le filtre à charbon actif retient les
substances odoriférantes.
Si vous n'incorporez aucun filtre au
charbon actif, impossible de retenir les
odeurs présentes dans les buées de
cuisson.
30
Dérangements
Si vous avez des questions à poser ou en
cas de dérangement, appelez s.v.p. le
service après-vente.
(Voir la liste des agences du service aprèsvente).
Lors de votre appel, veuillez mentionner les
numéros suivants:
N° E FD
Inscrivez les numéros correspondants de
votre hotte dans le cadre ci-dessus. Ces
numéros se trouvent à l'intérieur de
l'appareil, sur la plaque signalétique
accessible une fois la grille de filtre retirée.
Avant la première utilisation
Remarques importantes:
❑ La présente notice d'emploi vaut pour
plusieurs versions de l'appareil.
Elle peut contenir des descriptions
d'accessoires ne figurant pas dans votre
appareil.
❑ Cette hotte aspirante est conforme aux
dispositions de sécurité applicables.
Les réparations ne doivent être
effectuées que par un spécialiste.
Des réparations inexpertes
s'assortissent de risques
considérables pour l'utilisateur.
Lorsque les foyers sont allumés, des
ustensiles de cuisson doivent toujours se
trouver dessus.
L'utilisation d'une hotte aspirante
au-dessus d'un foyer à combustible solide
(charbon, bois, etc.) n'est autorisée qu'à
certaines conditions (voir la notice de
montage).
Tables de cuisson au gaz /
Cuisinières à gaz
Ne faites jamais marcher tous les foyers
au gaz en même temps et à pleine
puissance pendant assez longtemps
(15 minutes max.), sinon vous risquez de
vous brûler en touchant la surface du corps
de la hotte, ou d'endommager carrément
cette dernière. Si la hotte doit marcher
au-dessus d'une table de cuisson au gaz,
faites simultanément marcher la hotte à la
puissance d'aspiration maximale si vous
avez allumé trois foyers ou plus.
❑ Lisez attentivement la présente notice
d'emploi avant d'utiliser votre appareil
pour la première fois. Elle contient des
informations importantes non seulement
pour votre sécurité mais aussi pour
l'utilisation et l'entretien de l'appareil.
❑ Rangez la présente notice de montage
et d'emploi soigneusement pour pouvoir
la remettre à un futur propriétaire de
l'appareil.
Si l'appareil est endommagé, sa mise en
service est proscrite.
Le branchement et la mise en service ne
doivent être effectués que par un spécialiste.
Si le cordon d'alimentation de cet
appareil a été endommagé, il faut confier son
remplacement au fabricant ou à son service
après-vente, ou encore à une personne
possédant des qualifications identiques, pour
éviter de créer des risques.
Eliminez les matériaux d'emballage
conformément à la réglementation (voir la
notice de montage).
Cette hotte aspirante n'est destinée à ser-
vir que pour couvrir les besoins d'un ménage.
Ne faites marcher la hotte aspirante
qu'ampoules montées sur leur douille.
Remplacez immédiatement les
ampoules défectueuses pour empêcher une
surcharge des ampoules restantes.
N'utilisez jamais la hotte aspirante sans
filtre à graisse.
Les graisses ou huiles surchauffées peu-
vent s'enflammer facilement.
Par conséquent, surveillez toujours les plats
(frites par ex.) qui se préparent à l'aide de
matières grasses ou d'huiles.
Ne flambez aucun mets sous la hotte.
Les flammes risqueraient d'atteindre le
! filtre à graisse et d'y mettre le feu.
31
Utilisation de la hotte aspirante
Eclairage:
Remarque: vous pouvez utiliser l'éclairage
à tout moment, même si le tiroir-filtre est
rentré.
0
Puissance d'aspiration 3
Puissance d'aspiration 1
Puissance d'aspiration 2
Arrêt
Marche
Puissance d'aspiration 1
Puissance d'aspiration 2
Puissance d'aspiration 3
Puissance d'aspiration 1
Arrêt
Puissance d'aspiration 2
Coupure du ventilateur:
❑
Faites glisser le tiroir-filtre jusqu'à la
butée.
Remarque: si vous sortez à nouveau le
tiroir-filtre, le ventilateur tourne à la puissance dernièrement choisie
2
2
3
2
2
1
0
2
3
1
La méthode la plus efficace pour
supprimer les buées de cuisson consiste à:
❑
Enclencher le ventilateur
en début de cuisson.
❑
Eteindre le ventilateur quelques
minutes après la fin de la cuisson.
Enclenchement du ventilateur:
1.
Tirez le tiroir-filtre par sa poignée.
❑ Le ventilateur se met en marche.
2.
Réglez le ventilateur sur la vitesse
désirée.
Eléments de commande des différents
modèles:
32
Retrait et mise en place des cadres
de filtre
Retrait:
1. Tirez le tiroir-filtre jusqu'à la butée.
2. Actionnez le cran, se trouvant sur les
cadres de filtre, dans le sens de la flèche
jusqu'à la butée.
Filtres et entretien
❑ Si le tiroir comprend deux filtres à
graisse, retirez d'abord le cadre de
devant.
3. Rabattez le cadre de filtre latéralement
puis retirez-le.
Mise en place:
1. Tirez le tiroir-filtre jusqu'à la butée.
2. Insérez un côté du cadre de filtre en biais
dans sa fixation, relevez-le puis
accrochez-le en actionnant le cran
jusqu'à la butée.
❑ Si le tiroir-filtre comprend deux filtres à
graisse, insérez en premier le cadre de
derrière, puis celui de devant muni du
profilé.
Veillez à ce que les filtres à graisse
soient bien en assise des deux côtés.
Afin de retenir les particules grasses en
suspension dans les buées de cuisson,
des filtres à graisse en métal sont montés
dans la hotte.
Les nattes du filtre sont en métal
ininflammable.
Attention:
Plus les nattes se saturent en particules
grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de
gêner le bon fonctionnement de la hotte.
Important:
Prévenez tout risque d'incendie en nettoyant à temps les filtres à graisse en métal.
Ce risque est dû à l'accumulation de
chaleur pendant la friture ou le rôtissage.
Nettoyage des filtres à graisse en métal:
❑ En service normal (1 à 2 heures par jour),
il faudra nettoyer les filtres à graisse
métalliques 1 fois par mois.
❑ Ces filtres sont nettoyables au lave-
vaisselle. Ils peuvent changer légèrement
de couleur au lavage.
❑ Le filtre doit reposer non serré dans le
lave-vaisselle.
Il ne doit pas être coincé.
Important:
Ne lavez pas en même temps la vaisselle
et les filtres métalliques fortement
saturés en matière grasse.
❑ Si vous les nettoyez à la main, mettez les
filtres à tremper pendant plusieurs heures
dans de l'eau très chaude additionnée de
produit à vaisselle.
N'utilisez pas de détergents aggressifs,
contenant un acide ou une base.
Ensuite, brossez les filtres, rincez-les bien
puis laissez-les goutter.
33
Filtres et entretien
3. Par le bas, faites coulisser le filtre à
charbon actif dans le boîtier de la hotte
puis faites-le encranter des deux côtés.
Pour cela, le rebord du filtre doit se
trouver en bas.
4. Remettez en place le filtre à graisse en
place (voir Filtre et entretien).
Retrait:
Le démontage du filtre à charbon actif a lieu
dans l'ordre chronologique inverse.
Pour cela, poussez les crochets
d'encrantage vers l'extérieur.
Changement du filtre à charbon actif:
En service normal (1 à 2 heures par jour), il
faut changer le filtre à charbon actif environ
1 fois par an.
Vous pouvez vous procurer ce filtre auprès
de votre REVENDEUR SPECIALISE (voir la
liste des accessoires spéciaux)..
❑
N'utilisez que des filtres d'origine.
Vous garantirez ainsi un fonctionnement
optimal de la hotte.
Mise au rebut de l'ancien filtre à charbon
actif:
❑
Le filtre à charbon actif ne contient pas
de substances toxiques. Vous pouvez le
mettre au rebut avec, par ex., les ordures ménagères.
1.
2.
3.
Nettoyage et entretien
Modèles avec bandeau de verre dans le
volet d'évacuation de la vapeur:
❑
Le bandeau en verre s'enlève facilement
et se nettoie au lave-vaisselle.
❑
Pour retirer le bandeau, faites glisser les
languettes vers l'extérieur.
Filtre à charbon actif:
Ce filtre sert à retenir les substances
odoriférantes lorsque la hotte recycle
l'air.
Le filtre à charbon actif s'encastre dans la
hotte aspirante, au-dessus des filtres à
graisse.
1. Retirez les filtres à graisse (voir Filtres et
entretien).
2. Mettez en place les deux supports en
plastique fournis sur les côtés droit et
gauche, dans le boîtier de la hotte.
Vissez chacun avec une vis (cette
opération est nécessaire uniquement à la
première mise en place du filtre à
charbon actif).
34
Changement des ampoules
1. Eteignez la hotte puis mettez-la complètement hors tension en débranchant la
fiche mâle de la prise de courant ou en
coupant le disjoncteur/fusible.
2. Tirez le tiroir-filtre jusqu'à la butée.
3. Tirez le cache de la lampe vers l'avant.
4. Remplacez les ampoules.
(Ampoules-bougie en vente habituelle
dans le commerce, puissance
maxi. 40 watts, douille E 14).
5. Replacez le cache de la lampe.
6. Rebranchez la fiche mâle dans la prise
de courant ou remontez le fusible/
réarmez le disjoncteur.
Nettoyage et entretien
Avant tout nettoyage et entretien, mettez
d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant
ou en coupant le disjoncteur/fusible.
Ne nettoyez pas la hotte aspirante à
l'aide d'éponges à dos récurant. N'utilisez
pas non plus de produits de nettoyage
contenant du sable, de la soude, de l'acide
ou du chlorure.
❑ Pour la nettoyer, utilisez de l'eau chaude
additionnée de produit à vaisselle ou un
liquide non agressif à laver les fenêtres.
❑ Ne tentez pas de gratter les salissures.
Ramollissez-les avec un essuie-tout
humide.
❑ Lors du nettoyage des filtres à graisse,
nettoyez la graisse qui s'est déposée
dans les endroits accessibles du corps de
hotte. Vous prévenez ainsi les risques
d'incendie et garantissez ainsi un
fonctionnement optimal de la hotte.
❑ Remarque: ne nettoyez pas les surfaces
en plastique avec de l'alcool (à brûler) car
des taches mates pourraient
apparaître.
Prudence: ventilez suffisamment la
cuisine, n'utilisez jamais de flamme nue.
Ne nettoyez les touches de commande
qu'avec de l'eau additionnée d'un peu de
produit à vaisselle. Utilisez un chiffon doux et
humide.
N'utilisez jamais de détergent pour acier pour
nettoyer les touches de commande.
Surfaces en acier inox:
❑ Veuillez utiliser un produit pour l'acier inox
qui le nettoie sans le rayer.
❑ Frottez toujours l'acier inox dans le sens
de son polissage.
❑ Nous recommandons notre détergent
pour acier inoxydable, n° de réf. 461731.
Adresse où passer commande : voir le
manuel du SAV.
Surfaces en aluminium et en plastique:
❑ N'utilisez pas de chiffons secs.
❑ Utilisez un produit pour vitres mais non
aggressif.
❑ N'utilisez pas de détergents aggressifs,
contenant un acide ou une base.
Respectez les conditions de garantie
figurant dans le cahier de service joint.
35
Remarques importantes
Notice de montage:
Remarques supplémentaires
concernant les cuisinières à gaz:
Lors du montage de foyers gaz, veuillez
respecter les dispositions légales en
vigueur dans votre pays (En Allemagne par
ex: les Règles technique TRGI régissant
l'installation du gaz).
Respectez les prescriptions et
consignes d'encastrement en leur version
applicable publiées par les fabricants
d'appareils au gaz.
La hotte aspirante ne pourra cotoyer
que sur un côté un meuble haut ou une
paroi haute. Ecart minimum: 50 mm.
Ecart minimum, en présence de
foyers au gaz, entre le bord supérieur
de la grille support et le bord inférieur de la
hotte: 650 mm, fig. 1.
Les anciens appareils ne sont pas des
déchets sans valeur.
Leur élimination respectueuse de
l'environnement permet de récupérer de
précieuses matières premières.
Avant de vous débarrasser de l'appareil,
rendez-le inutilisable.
Pour vous parvenir en parfait état, votre
nouvel appareil a été conditionné dans un
emballage qui le protège efficacement.
Tous les matériaux d'emballage utilisés
sont compatibles avec l'environnement et
recyclables. Aidez-nous à éliminer
l'emballage en respectant l'environnement.
Demandez à votre revendeur ou à votre
mairie quelles sont les formes de recyclage
actuellement possibles.
Cette hotte peut évacuer l'air à
l'extérieur ou le recycler.
Fixez toujours la hotte bien centrée
au-dessus des foyers de la table de
cuisson.
L'écart minimum entre les foyers
électriques et le bord inférieur de la hotte
doit être de 430 mm, voir fig. 1.
Au-dessus d'un foyer à combustible
solide générateur d'un risque d'incendie (par
projection d'étincelles par ex.), le
montage de la hotte ne sera admis que si ce
foyer est équipé d'un couvercle fermé et
inamovible et si le montage ne
contrevient pas à la réglementation
nationale. Cette restriction ne vaut pas pour
les cuisinières à gaz et les foyers aux gaz.
Plus l'écart est faible entre la hotte
aspirante et les foyers et plus il se pourra
que la vapeur montant des casseroles se
condense et forme des gouttes sur la face
inférieure de la hotte.
36
O
100
120
O
100
120
O
100
120
Avant le montage
Evacuation de l'air à l'extérieur
L'air vicié est évacué vers le haut par un
conduit d'aération ou directement à l'air
libre par traversée du mur extérieur.
D
L'air vicié ne doit jamais être évacué
vers une cheminée en service, rejetant des
fumées ou des gaz de combustion, ni vers
un conduit servant à l'aération de locaux
dans lesquels se trouvent des foyers à
combustibles solides, liquides et gazeux.
Le mode d'évacuation de l'air vicié
devra être conforme aux arrêtés
municipaux, préfectoraux, et aux
prescriptions légales (par ex. aux
ordonnances publiques applicables au
bâtiment).
Si l'air vicié doit être évacué par des
cheminées d'évacuation des fumées et gaz
de combustion qui ne sont pas en service,
veuillez respecter la réglementation locale
et nationale applicable.
D
Si la hotte évacue l'air à l'extérieur et
si le logement comporte des moyens de
chauffage (tels par ex. des appareils de
chauffage au gaz, au fuel ou au charbon,
chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller
impérativement à ce que l'apport d'air
soit suffisant pour assurer la marche du
chauffage à combustion.
Un fonctionnement sans risque est
possible si la dépression dans le local où le
foyer de chauffage est implanté ne
dépasse pas 4 Pascals (0,04 mbars).
On y parvient en présence d'ouvertures
non obturables ménagées par ex. dans les
portes, fenêtres et en association avec des
ventouses télescopiques d'admission/
évacuation de l'air à travers la maçonnerie
ou par d'autres mesures techniques telles
qu'un verrouillage réciproque ou assimilé
permettant à l'air d'affluer pour assurer la
combustion.
En cas d'afflux d'air insuffisant, risque
d'intoxication par réaspiration des gaz
de combustion.
La présence d'une ventouse télescopique
d'apport et d'évacuation d'air ne suffit pas
à assurer le respect de la valeur limite.
Remarque: lors de l'évaluation de la
situation, toujours tenir compte de
l'ensemble des moyens d'aération du
logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de
cuisson (table de cuisson et cuisinière à
gaz).
Si la hotte recycle l'air aspiré au moyen
d'un filtre au charbon actif, son
fonctionnement ne s'assortit d'aucune
restriction.
Si la hotte évacue l'air à l'extérieur,
incorporez un volet anti-refoulement s'il n'y
en a pas déjà un dans le conduit d'évacuation ou dans la ventouse télescopique.
Si l'appareil a été fourni sans volet antirefoulement, vous pouvez vous le procurer
dans le commerce spécialisé (voir la
section sur les accessoires dans le mode
d'emploi).
Avant le montage
Si l'air vicié traverse le mur extérieur,
utilisez une ventouse télescopique.
Pour que la hotte aspirante ait le meilleur rendement, veillez à ce que:
❑
Le conduit d'évacuation soit court et
lisse.
❑
Il ait le moins possible de coudes.
❑
Il ait le plus fort diamètre (au mieux
120 mm) et que les coudes soient les
plus arrondis possibles.
L'emploi de conduits d'air vicié
longs, rugueux, formant de nombreux
coudes ou d'un trop petit diamètre
fait descendre le débit d'air en
dessous du débit optimal, tout en
accroissant le bruit d'aspiration.
Si des réclamations résultent de
la conception et de la pose de la
conduite, le fabricant de la hotte
aspirante décline toute garantie.
21
32
600
170
133
287
313
195
250
❑
Conduits de section ronde:
Nous recommandons
Ides conduits au diamètre intérieur de
120 mm minimum.
❑
Les conduits plats doivent avoir une
section intérieure équivalente à celle des
conduits ronds de 100/120 mm de
diamètre.
Les conduits ne doivent comporter
aucun coude prononcé.
100 mm l env. 078 cm
2
de section
120 mm l env. 113 cm2de section.
Si les conduits ont des diamètres
différents:
❑
Utilisez du ruban adhésif à étancher.
❑
Si la hotte évacue l'air à l'extérieur,
veillez à ce que l'apport d'air soit suffisant.
Evacuation de l'air vicié par le haut:
❑
Percez une ouverture dans la paroi
supérieure du placard en appui mural en
prévoyant une entaille pour faire passer
le cordon de branchement électrique.
– Le gabarit
O
I lest compris dans les
fournitures –.
mind. 30
115
80
185
120
512
243
269
90
250
32
280
598
280-443
Montage du volet anti-refoulement:
1. Découpez la grille de protection située
dans le manchon à air.
2. Insérez le volet anti-refoulement dans les
ouvertures du palier se trouvant dans le
manchon à air.
37
38
Avant le montage
Raccordement du tuyau d'évacuation de l'air vicié, l 120 mm:
❑
Découpez la grille de protection se
trouvant dans l'orifice d'évacuation de
l'air.
Mode Air recyclé
❑ Avec filtre à charbon actif, lorsqu'il n'est
pas possible d'évacuer l'air aspiré par la
hotte.
Vous pouvez
vous procurer le kit
de montage complet
auprès de votre
revendeur spécialisé.
Vous trouverez les
numéros de référence des accessoires
correspondants dans
la présente notice
d'utilisation.
O
100
120
Branchement électrique
La fiche mâle de la hotte aspirante ne
pourra se brancher que dans une prise à
contacts de terre réglementairement
posée. Installez cette prise directement
au-dessus de la hotte ou le plus près
possible.
❑
Il faudrait que la prise à contacts de
terre ait son circuit électrique propre
protégé par fusible/disjoncteur.
❑
Si, après le montage de la hotte
aspirante, la prise à contacts de terre
n'est plus accessible, il faudra installer
un dispositif de coupure, comme s'il
s'agissait d'un branchement définitif.
Si le cordon doit être raccordé
définitivement au secteur:
Dans ce cas, le branchement de la hotte
ne pourra être effectué que par un
électricien-installateur agréé auprès de la
compagnie locale/nationale distributrice
d'électricité.
Prévoir un dispositif de coupure côté
secteur. Valent comme tel les
commutateurs dont l'ouverture entre
contacts dépasse 3 mm et qui sectionnent
tous les pôles. Figurent parmi eux
également les disjoncteurs et contacteurs.
Caractéristiques électriques:
Vous les trouverez après avoir retiré le
cadre pour filtre, sur la plaque signalétique,
à l’intérieur de l’appareil.
Toujours mettre l'appareil hors tension
avant d'effectuer des réparations.
Longueur du cordon de branchement:
1,30 m.
Cette hotte aspirante est conforme aux
dispositions CE sur l'antiparasitage des
appareils électriques.
Evacuation de l'air vicié directement
par l'arrière:
– par l'intérieur du placard –.
❑
Percez une ouverture dans la paroi
arrière du placard en appui mural en
prévoyant une entaille pour faire passer
le cordon de branchement électrique.
Raccordement du tuyau d'évacuation de l'air vicié, l 100 mm:
❑
Découpez la grille de protection se
trouvant dans l'orifice d'évacuation de
l'air.
❑
Fixez le manchon réducteur (fourni ou
disponible chez votre revendeur
spécialisé) contre l'orifice d'évacuation
de l'air.
39
Préparation du placard en appui mural
Montez la hotte aspirante à une
distance minimum de 650 mm des foyers
au gaz et de 430 mm des foyers électriques.
Cette hotte aspirante est conçue pour
s'encastrer dans un placard en appui mural
présentant les dimensions suivantes:
Largeur: 600 mm
Profondeur: 280 à 350 mm
Hauteur: 300 mm minimum.
Préparation:
1. Si le placard a un fond, retirez-le.
Assurez-vous que le placard soit
suffisamment solide.
2. Marquez deux points de fixation - à droite
et à gauche - sur les parois latérales à
l'intérieur du placard, puis percez un
avant-trou à l'aide d'un burin.
Si vous utilisez une perceuse électrique,
prévoyez un mèche de:
l 2 mm – profondeur: 10 mm maxi.
Attention:
❑ Pour marquer les points de fixation,
utilisez le gabarit
O
II compris dans
les fournitures.
❑ Les points de fixation sur le gabarit sont
prévus pour installer une poignée de
20 mm d'épaisseur solidaire de la hotte.
❑ Une butée (cote Δ) permet de déplacer
la position de la poignée vers l'avant.
21
32
600
170
280-350
mind
300.
=
0
0
Pour les placards dont la profondeur
dépasse 280 mm, vous pouvez décaler
l'appareil vers l'arrière si
. . . le bandeau éclairant de la cuisine
. . . intégrée se trouve à l'arrière,
. . . la poignée fait plus de 20 mm
. . . d'épaisseur.
Pour ce faire, décalez le gabarit
O
II vers
l'arrière de la distance nécessaire.
40
Préparation du placard en
appui mural
Encastrement dans le placard
en appui mural
3. Alignez les rails de fixation fournis puis
vissez-les à fond.
Tenir compte de l'épaisseur des parois
latérales du placard (16 ou 19 mm). Cote X.
Si la profondeur intérieure libre du
placard fait moins de 280 mm, découpez la
paroi arrière sur une hauteur de 250 mm.
4. Tirez le tiroir-filtre jusqu'à la butée.
5. Pour fixer la hotte aspirante, vissez 2 vis
respectivement sur les côtés droit et
gauche sans serrer à fond. Pour cela,
soulevez la hotte aspirante.
6. Centrez la hotte dans le placard puis
vissez à fond.
X
x=16mm x=19mm
1. Retirez le cadre de filtre (voir la notice
d'utilisation).
2. Centrez les portes du placard si leurs
charnières ne sont plus accessibles
après encastrement de la hotte
aspirante.
3. Soulevez la hotte par le bas puis
enfoncez-la dans le placard jusqu'à ce
que les accessoires de montage
encochent sur les côtés droit et
gauche.
41
Encastrement dans le placard en appui mural
2. Centrez la poignée puis, à l'aide des
deux vis fournies, vissez-la à fond
contre le placard.
14,5
598
350
3. Insérez le cadre de filtre (voir la notice
d'utilisation).
Remarque: vous pouvez habiller le corps
de hotte à l'intérieur du placard (par ex.
avec des panneaux d'aggloméré).
Lors de cette opération, respectez les
consignes suivantes:
– Le fond intermédiaire ne doit pas
reposer sur le corps de hotte.
– Ne fixez pas l'habillage mentionné
ci-dessus sur le corps de hotte.
– Le SAV doit pouvoir avoir libre accès à la
hotte.
Démontage:
Le démontage a lieu dans l'ordre
chronologique inverse.
Remarque: Lorsque la hotte recycle l'air,
vous devez démonter le filtre à charbon actif
et le support en plastique pour pouvoir
accéder aux vis de fixation et aux
accessoires de montage.
Mise en place de la poignée:
❑
Vous devez monter une poignée sur le
tiroir-filtre.
❑
Vous pouvez choisir une poignée en bois
assortie aux meubles de votre cuisine ou
en acheter une figurant parmi les accessoires spéciaux (voir la section "Accessoires spéciaux" du mode d'emploi).
1. A l'aide du gabarit fourni
O
III , marquez
deux points de fixation contre la poignée
puis percez des avant-trous au burin.
Si vous utilisez une perceuse électrique,
prévoyez une mèche de:
l 2 mm – profondeur: 10 mm maxi.
7. Faites passer le câble de branchement
par l'ouverture située dans le placard en
appui mural puis posez le raccord de
tuyau.
8. Procédez au raccordement électrique.
9. Si nécessaire, réduisez la cloison
murale aux dimensions nécessaires (par
ex. en la sciant) puis vissez-la à fond
contre le placard en appui mural.
Poid en kg:
Sous réserve de modifications constructives dans
l'intérêt du progrès technique.
Air évacué à
l'extérieur
Air recyclé par un fil-
tre au charbon actif
9,5 10,5
42
Descrizione dell'apparecchio
Modi di funzionamento
Funzionamento a scarico d'aria:
❑ Il ventilatore della cappa aspirante aspira
i vapori di cottura e li invia all'aperto
attraverso il filtro antigrasso.
❑ Il filtro antigrasso trattiene i componenti
grassi dei vapori di cottura.
❑ La cucina resta completamente libera da
grasso e odori.
D
Per il funzionamento a scarico d'aria
della cappa aspirante, con contemporaneo funzionamento di combustioni
dipendenti dal camino (come p. es. appa-
recchi di riscaldamento a gas, olio combustibile oppure a carbone,
scaldacqua a flusso continuo, scaldabagni)
è necessario provvedere ad una
sufficiente alimentazione dell'aria, che è
necessaria al focolare per la combustione.
Un funzionamento senza pericolo è
possibile, se nel locale d'installazione del
focolare non viene superata la depressione
di 4 Pa (0,04 mbar).
Modi di funzionamento
Istruzioni per l’uso:
Interruttore gradi
di ventilazione
Pensile
Filtro estraibile
Interruttore
illuminazione
È possibile conseguire ciò quando l'aria per
la combustione può continuare ad affluire
attraverso aperture non chiudibili, per es. in
di porte, finestre ed in combinazione con
cassette murali per l'alimentazione/
espulsione dell'aria o con altre misure
tecniche, come interdizione reciproca e
simili.
Se l'aria di alimentazione non è
sufficiente, sussiste pericolo
d'intossicazione a causa di ritorno di gas
combusti.
Un cassetta murale di alimentazione/
scarico dell'aria da sola non garantisce il
rispetto del valore limite.
Nota: Nella stima si deve considerare
sempre il bilancio totale dell'aerazione
dell'abitazione. Questa regola non si
applica per il funzionamento di apparecchi
di cottura, p. es. piano di cottura e cucina a
gas.
Se la cappa aspirante viene usata in
funzionamento a ricircolo d'aria - con filtro a
carbone attivo -, quest'uso è consentito
senza limitazioni.
Funzionamento a ricircolo d'aria:
❑ A questo scopo è necessario montare
un filtro a carbone attivo (vedi capitolo
"Filtri e manutenzione").
Potete acquistare presso il fornitore
specializzato il set di montaggio
completo ed il filtro di ricambio.
Trovate i relativi numeri degli accessori
alla fine di queste istruzioni per l'uso.
❑ Il ventilatore della cappa aspirante aspira
i vapori di cottura, li invia attraverso il
filtro grassi ed il filtro a carbone attivo e li
immette di nuovo depurati nella cucina.
❑ Il filtro grassi trattiene i componenti
grassi dei vapori di cottura.
❑ Il filtro a carbone attivo fissa gli odori.
Se non si monta un filtro a carbone
attivo, non possono essere fissati gli odori
dei vapori di cottura.
Guasti
In caso di eventuali chiarimenti o di guasti,
rivolgersi al servizio assistenza clienti.
(Vedi elenco dei centri di assistenza).
In caso di chiamata, indicare i dati seguenti:
E-Nr. FD
Riportare nello specchietto qui sopra questi
dati. Essi si trovano nella targhetta
d'identificazione, dopo avere tolto la griglia
del filtro, nel vano interno della cappa
aspirante.
Precede la prima utilizzazione
Primo impiego:
❑ Questo libretto di istruzioni per l'uso
è previsto per più versioni dell'
apparecchio. É possibile che siano
descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.
❑ Questa cappa aspirante è conforme alle
pertinenti norme di sicurezza.
Le riparazioni devono essere eseguite
solo da personale specializzato.
Le riparazioni non eseguite a regola
d'arte possono causare pericoli gravi
per l'utilizzatore.
I fornelli devono essere sempre coperti
con pentole.
É consentito solo limitatamente (vedi
capitolo "Istruzioni per il montaggio") l'uso
della cappa aspirante su focolari per
combustibili solidi (carbone, legna e simili).
Piani di cottura a gas / Fornelli a gas
Non usare tutti i fornelli
contemporaneamente al massimo carico
termico per un periodo prolungato
(max. 15 minuti), altrimenti sussiste il
pericolo di scottature, se si tocca la
superficie dell’involucro o pericolo di danni
alla cappa aspirante. Nell’uso della cappa
aspirante sopra un piano di cottura a gas, in
caso d’utilizzazione contemporanea di tre o
più fornelli a gas, la cappa aspirante deve
funzionare alla massima potenza
d’aspirazione.
❑ Prima di usare il nuovo apparecchio, leg-
gete attentamente le istruzioni per l'uso.
Esse contengono informazioni importanti
per la Vostra sicurezza, e anche per l'uso
e la manutenzione dell'apparecchio.
❑ Conservate bene il libretto delle istruzioni
per l'uso e il montaggio, per un eventuale
successivo proprietario.
Se l'apparecchio è danneggiato, non
dovete metterlo in funzione.
L'allacciamento e la messa in funzione
devono essere eseguiti solo da un tecnico.
Se il cavo di alimentazione di questo
apparecchio viene danneggiato, per evitare
pericoli deve essere sostituito dalla casa
produttrice, dal suo servizio assistenza
clienti, oppure da una persona
specializzata.
Smaltire il materiale d'imballaggio
secondo le norme (vedi capitolo "Istruzioni
per il montaggio").
Questa cappa aspirante è destinata
solo all’uso domestico.
Usare la cappa aspirante solo con le
lampadine avvitate.
Le lampadine fulminate dovrebbero
essere sostituite subito, per evitare un
sovraccarico sulle altre lampadine.
Non usare mai la cappa aspirante
senza filtro grassi..
Grassi e olio surriscaldati possono
infiammarsi facilmente.
Cucinare perciò pietanze con grassi oppure
con olio, p. es. le patatine fritte, solo sotto
controllo.
Non fiammeggiare pietanze sotto la
cappa aspirante.
Pericolo d'incendio del filtro grassi
! se raggiunto delle fiamme.
43
44
Per eliminare nel modo più efficace i
vapori di cottura:
❑
accendere il ventilatore
all'inizio della cottura,
❑
spegnere il ventilatore solo alcuni
minuti dopo la fine della cottura.
Ventilatore acceso:
1.
Estrarre il filtro tirandolo con il listellomaniglia.
❑ Il ventilatore entra in funzione.
2.
Selezionare la regolazione desiderata del
ventilatore.
Elementi di comando dei diversi modelli:
Uso della cappa aspirante
Illuminazione:
Avvertenza: l'illuminazione può essere
usata sempre, anche quando il filtro
estraibile è chiuso.
0
grado 3
grado 1
grado 2
acceso
spento
grado 1
grado 2
grado 3
grado 1
spento
grado 2
Ventilatore spento:
❑
Spingere filtro nell'interno fino all'arresto.
Avvertenza: estraendo di nuovo il filtro, il
ventilatore funziona al grado di regolazione
scelto per ultimo
2
2
3
2
2
1
0
2
3
1
45
Smontaggio e montaggio della
cornice del filtro
Smontaggio:
1. Estrarre il filtro fino all'arresto.
2. Azionare il dispositivo di arresto della
cornice del filtro nel senso della freccia,
fino in fondo.
Filtri e manutenzione
❑ Nel caso di filtro doppio, smontare
prima quello anteriore.
3. Staccare la cornice del filtro ruotandola
lateralmente e rimuoverla.
Montaggio:
1. Estrarre il filtro fino all'arresto.
2. Inserire obliquamente la cornice del filtro
su un lato nel supporto, sollevarla e,
azionando il dispositivo di arresto,
agganciarla fino all'arresto.
❑ Nel caso di filtro doppio, montare
prima la cornice del filtro posteriore e
poi la cornice anteriore con il profilato,
nel filtro estraibile.
Fare bene attenzione che il filtro grassi
sia disposto correttamente in sede su
entrambi i lati.
Per trattenere i componenti grassi dei
vapori di cottura si montano filtri metallici
per grassi.
Le stuoie filtranti sono costituite da
materiale ininfiammabile.
Attenzione:
A causa della progressiva saturazione con
residui grassi, l'infiammabilità aumenta, ed il
funzionamento della cappa aspirante può
essere pregiudicato.
Importante:
Pulendo tempestivamente i filtri metallici per
grassi, si previene il pericolo d'incendio, che
può essere causato da un'accumulo di
calore durante la frittura o l'arrosto.
Pulizia dei filtri metallici per grassi:
❑ Con un uso normale (1 – 2 ore al giorno)
il filtro metallico per i grassi deve essere
lavati 1 volta al mese.
❑ Il lavaggio può essere eseguito nella
lavastoviglie. Nel lavaggio è possibile una
lieve alterazione di colore.
Importante:
non lavare i filtri metallici per grassi molto
sporchi insieme alle stoviglie.
❑ Per il lavaggio a mano, fare ammorbidire
i filtri per grassi per più ore in una
soluzione di lavaggio bollente.
Non usare detergenti corrosivi, acidi o
alcalini.
Poi spazzolare, sciacquare bene con
acqua pulita e fare sgocciolare.
46
Filtri e manutenzione
3. Introdurre il filtro a carbone attivo da
sotto nella carcassa della cappa
aspirante, ed arrestarlo su entrambi i lati.
Ciò facendo il bordo del filtro a
carbone attivo deve trovarsi sotto.
4. Montare di nuovo il filtro grassi (vedi "
Filtri e manutenzione").
Smontaggio:
Lo smontaggio del filtro a carbone attivo si
effettua nella successione inversa.
A tal fine premere verso l'esterno i ganci di
arresto.
Cambio del filtro a carbone attivo:
Nel caso di funzionamento normale (1-2 ore
al giorno) il filtro a carbone attivo deve
essere sostituito circa 1 volta all'anno.
Il filtro a carbone attivo è in vendita nel
COMMERCIO SPECIALIZZATO (vedi
capitolo "Accessori speciali").
❑
Usare solo filtri originali.
Con essi si assicura il funzionamento
ottimale.
Smaltimento del filtro a carbone attivo
usato:
❑
I filtri a carbone attivo non contengono
sostanze nocive. Essi possono essere
smaltiti per es. nei rifiuti comuni.
Filtro a carbone attivo:
Per fissare gli odori nel funzionamento a
ricircolo d'aria.
Il filtro a carbone attivo si monta nella cappa
aspirante sopra al filtro grassi.
1. Smontare il filtro grassi (vedi "Filtri e
manutenzione").
2. Inserire i due fermi di plastica a destra ed
a sinistra nella carcassa della cappa
aspirante, ed avvitare ciascuno con una
vite (necessario solo al primo montaggio
di un filtro a carbone attivo).
1.
2.
3.
Pulizia e manutenzione
Per gli apparecchi con vetro
nel filtro estraibile di aspirazione vapori:
❑
Il vetro è facile da smontare e può essere
lavato nella lavastoviglie.
❑
Per rimuovere le linguette, spingerle
verso l'esterno.
47
Cambio della lampadina
1. Spegnere la cappa aspirante e togliere la
corrente sfilando la spina di alimentazione, oppure disinserendo il fusibile.
2. Estrarre il filtro fino all'arresto.
3. Tirare verso avanti il coprilampada.
4. Cambiare la lampadina.
(lampadina ovale commerciale comune
da max. 40 Watt, portalampada E 14).
5. Inserire di nuovo il coprilampada.
6. Inserire di nuovo la pina o inserire il
fusibile.
Pulizia e manutenzione
Togliere corrente alla cappa aspirante
estraendo la spina di alimentazione,
oppure togliendo il fusibile.
Non pulire la cappa aspirante con
spugne dure e prodotti per pulizia
contenenti sabbia, soda, acido o cloro!
❑ Per pulire la cappa aspirante usare una
soluzione di acqua e detersivo ben
calda, oppure un detergente per vetri
delicato.
❑ Non rimovete lo sporco secco aderente
graffiandolo, ma ammorbiditelo con un
panno umido.
❑ Quando si lavano i filtri per grassi, pulire
anche i depositi di grasso sulle parti
accessibili della carcassa.
Con ciò si previene un pericolo
d'incendio e si assicura il funzionamento
ottimale.
❑ Avvertenza: non usare alcool (spirito)
sulle superfici di plastica. Si potrebbero
formare zone opache.
Attenzione! Arieggiare sufficientemente
la cucina, non usare fiamme libere.
Pulire i tasti di comando solo con una
soluzione di acqua e detersivo delicato e
con un panno morbido, umido.
Per i tasti di comando non usare pulitori per
acciaio inox.
Superfici in acciaio inox:
❑ Usare un detergente per acciaio inox
delicato, non abrasivo.
❑ Pulire strofinando solo nel senso della
lucidatura.
❑ Consigliamo il nostro pulitore per acciaio
inox N° 461731.
Indirizzo di ordinazione, vedi accluso
opuscolo di service.
Superfici di alluminio, vernice e plastica:
❑ Non usare panni asciutti.
❑ Usare un detergente delicato per vetri.
❑ Non usare detergenti corrosivi, acidi o
alcalini.
Osservare le norme di garanzia
nell’accluso libretto di manutenzione.
48
Avvertenze importanti
Istruzioni per il montaggio:
Avvertenze supplementari per
apparecchi di cottura a gas:
Nel montaggio dei fornelli a gas devono
essere osservate le pertinenti norme di
legge nazionali (per es. in Germania:
Regole Tecniche per Installazioni a Gas
TRGI).
É indispensabile osservare le norme di
montaggio in vigore e le istruzioni per il
montaggio della casa produttrice degli
apparecchi a gas.
É consentito il montaggio della cappa
aspirante con un solo lato accanto ad un
mobile alto oppure ad un muro alto.
Distanza min. 50 mm.
Distanza minima per fornelli a gas fra
bordo superiore della griglia d’appoggio
pentole e bordo inferiore della cappa
aspirante: 650 mm, fig. 1.
Gli apparecchi dismessi non sono rifiuti
senza valore.
Attraverso lo smaltimento ecologico
possono essere recuperati materiali
pregiati.
Rendere inservibile l'apparecchio dismesso
prima di rottamarlo.
L'imballaggio ha protetto il Vostro
nuovo apparecchio nel trasporto fino a Voi.
Tutti i materiali utilizzati sono compatibili
con l'ambiente e riciclabili. Siete pregati di
collaborare, smaltendo l'imballaggio in
modo ecologicamente corretto.
Informatevi sulle attuali possibilità di
smaltimento presso il Vostro rivenditore
specializzato, oppure presso la Vostra
amministrazione comunale.
La cappa aspirante può essere
utilizzata per il funzionamento ad
espulsione d'aria ed a ricircolo d'aria.
Montare la cappa aspirante sempre
centrata sopra il piano di cottura.
Distanza minima fra fornelli elettrici e
bordo inferiore della cappa aspirante:
430 mm, fig. 1.
Sopra ad un focolare per combustibili
solidi, dal quale può derivare un pericolo
d'incendio (p. es. scintille), il montaggio
della cappa aspirante è consentito solo se
il focolare è dotato di una copertura chiusa
non smontabile e se contemporaneamente
vengono osservate le pertinenti norme
nazionali.
Questa limitazione non è valida per le
cucine a gas e per i piani di cottura a gas.
Quanto minore è la distanza tra la
cappa aspirante ed i fornelli, tanto
maggiore è la possibilità che nella parte
inferiore della cappa aspirante possano
condensarsi gocce a causa del vapore
acqueo che sale.
O
100
120
O
100
120
O
100
120
Prima del montaggio
Funzionamento a scarico d'aria
L'aria di scarico viene condotta verso l'alto,
attraverso un pozzo di ventilazione, oppure
direttamente all'aperto, attraverso la parete
esterna.
D
É vietato immettere l'aria di scarico in
un camino per il fumo o in un camino per i
gas di scarico funzionanti, oppure in un
pozzo, che serve al deflusso dell'aria di
locali, nei quali sono installati focolari.
Nell'espulsione d'aria devono essere
osservate le norme amministrative e
legali (per es. regolamenti edilizi
nazionali).
Nel caso di scarico dell'aria in camini per il
fumo o in camini per i gas di scarico non
funzionanti, è necessario ottenere
l'autorizzazione dell'autorità competente.
D
Per il funzionamento a scarico d'aria
della cappa aspirante, con contemporaneo funzionamento di combustioni
dipendenti dal camino (come p. es.
apparecchi di riscaldamento a gas, olio
combustibile oppure a carbone,
scaldacqua a flusso continuo, scaldabagni)
è necessario provvedere ad una
sufficiente alimentazione dell'aria, che è
necessaria al focolare per la combustione.
Un funzionamento senza pericolo è
possibile, se nel locale d'installazione del
focolare non viene superata la depressione
di 4 Pa (0,04 mbar).
È possibile conseguire ciò quando l'aria per
la combustione può continuare ad affluire
attraverso aperture non chiudibili, per es. in
di porte, finestre ed in combinazione con
cassette murali per l'alimentazione/
espulsione dell'aria o con altre misure
tecniche, come interdizione reciproca e
simili.
Se l'aria di alimentazione non è
sufficiente, sussiste pericolo
d'intossicazione a causa di ritorno di gas
combusti.
Un cassetta murale di alimentazione/
scarico dell'aria da sola non garantisce il
rispetto del valore limite.
Nota: Nella stima si deve considerare
sempre il bilancio totale dell'aerazione
dell'abitazione. Questa regola non si
applica per il funzionamento di apparecchi
di cottura, p. es. piano di cottura e cucina
a gas.
Se la cappa aspirante viene usata in
funzionamento a ricircolo d'aria – con filtro
a carbone attivo –, quest'uso è consentito
senza limitazioni.
In caso di funzionamento a scarico
d'aria, è opportuno montare una valvola
antiriflusso, qualora questa non sia già
disponibile nel tubo di scarico dell'aria o
nella cassetta murale.
Se all'apparecchio non è acclusa una
valvola antiriflusso, questa può essere
acquistata nel commercio specializzato
(vedi capitolo "Accessori speciali" nelle
istruzioni per l'uso).
49
50
Prima del montaggio
Montaggio della valvola antiriflusso:
1. Ritagliare la griglia di sicurezza nel
manicotto dell'aria.
2. Inserire la valvola antiriflusso
nell'apertura di supporto del manicotto
dell'aria.
Se lo scarico viene fatto passare
attraverso il muro esterno, si dovrebbe
utilizzare una cassetta murale telescopica.
Rendimento ottimale della cappa
aspirante:
❑
Tubo di scarico corto, liscio.
❑
Il minor numero possibile di gomiti di
tubo.
❑
Diametri di tubi possibilmente grandi
(ideale l 120 mm ) e grandi gomiti.
L'impiego di lunghi tubi di espulsione
ruvidi, di più gomiti di tubo o di
diametri piccoli causa una difformità
dall'indice di ricambio aria ottimale e
contemporaneamente un aumento
del rumore.
Il produttore delle cappe
aspiranti non concede garanzia per
reclami che sono da attribuire alla
progettazione ed all’esecuzione del
percorso dei tubi.
21
32
600
170
133
287
313
195
250
❑
Tubi tondi:
consigliamo
un diametro interno di minimo 120 mm.
❑
I canali a sezione quadra devono
avere una sezione trasversale interna
equivalente a quella dei tubi tondi con
diametro interno di 100/120 mm.
Essi non dovrebbero presentare forti
deviazioni.
l 100 mm ca. 078 cm
2
l 120 mm ca. 113 cm
2
Nel caso di diametro di tubo diversi:
❑
Impiegare il nastro di tenuta.
❑
Nel funzionamento a scarico d'aria
provvedere ad una sufficiente
alimentazione dell'aria.
Aria di scarico verso l'alto:
❑
A questo scopo praticare un'apertura
nella parte superiore del pensile, con
scanalatura per il cavo di allacciamento
elettrico.
– La sagoma
O
I è acclusa –.
mind. 30
115
80
185
120
512
243
269
90
250
32
280
598
280-443
51
Prima del montaggio
Aria di scarico direttamente verso
dietro:
– Nei limiti del pensile –.
❑
A questo fine praticare un'apertura nella
parete posteriore del pensile, con
scanalatura per il cavo di allacciamento
elettrico.
Attacco per tubo dell'aria di scarico
da l 100 mm:
❑
Ritagliare la griglia di sicurezza
nell'uscita dell'aria.
❑
Fissare il manicotto di riduzione
(accluso, oppure in vendita nel
commercio specializzato) sull'uscita
dell'aria.
Potete acquistare
presso il fornitore
specializzato il set
di montaggio
completo.
Trovate i relativi
numeri degli accessori nelle istruzioni
per l'uso.
O
100
120
Allacciamento elettrico
La cappa aspirante deve essere collegata
solo ad una presa di corrente con contatto
di terra, installata secondo le norme.
Disporre la presa con contatto di terra se
possibile direttamente sul pensile o nelle
sue immediate adiacenze.
❑
La presa con contatto di terra dovrebbe
essere collegata attraverso un circuito
elettrico indipendente.
❑
Se la presa con contatto di terra dopo il
montaggio della cappa aspirante non
fosse più accessibile, deve essere
disponibile un dispositivo di separazione
come nell'allacciamento fisso.
In caso di necessità di allacciamento
fisso:
La cappa aspirante deve essere comunque
collegata solo da un elettroinstallatore
autorizzato dalla competente azienda di
distribuzione dell'energia elettrica.
Nell'impianto deve essere previsto un
dispositivo di separazione. Sono dispositivi
di separazione gli interruttori con
un'apertura tra i contatti superiore a 3 mm
e con interruzione onnipolare. Rientrano tra
questi gli interruttori automatici e i relè.
Dati elettrici:
da vedere sulla targhetta del modello dopo
lo smontaggio del portafiltro nel vano
interno dell’apparecchio.
In caso di riparazioni togliere sempre
corrente alla cappa aspirante.
Lunghezza del cavo di allacciamento:
1,30 m.
Questa cappa aspirante è conforme alle
norme CEE sulla schermatura contro i
radiodisturbi.
Attacco per tubo dell'aria di scarico
da l 120 mm:
❑
Ritagliare la griglia di sicurezza
nell'uscita dell'aria.
Funzionamento a ricircolo d'aria
❑ Con filtro a carbone attivo, se non è
disponibile nessun'altra possibilità per il
funzionamento a scarico d'aria.
52
Preparazione del pensile
Rispettare la distanza minima piano di
cottura - cappa aspirante di 650 mm (per il
piano di cottura a gas), e 430 mm (per i
piani di cottura elettrici).
Questa cappa aspirante è prevista per il
montaggio in un pensile dotato delle
dimensioni seguenti:
larghezza: 600 mm
profondità: 280 bis 350 mm
altezza: min. 300 mm.
Preparazione:
1. Rimuovere - se disponibile - la base del
pensile.
É necessario assicurare la stabilità del
mobile.
2. Tracciare rispettivamente due punti di
fissaggio – a destra e a sinistra – sui lati
interni del mobile e predisporre il foro
con un punteruolo.
Trapanare:
l 2 mm – max. 10 mm di profondità.
Attenzione:
❑ Per tracciare i punti di fissaggio usare
l'acclusa sagoma
O
II .
❑ I punti di fissaggio sulla sagoma sono
stabiliti in modo che un listello a maniglia
con 20 mm di spessore possa essere
montato a raso con il corpo.
❑ La posizione del listello a maniglia
(misura Δ) può essere spostata verso
avanti per mezzo di un arresto.
21
32
600
170
280-350
mind
300.
=
0
0
Nel caso di profondità del mobile
superiori a 280, l'apparecchio può essere
spostato indietro.
. . . se la luce longitudinale della cucina
. . . componibile èspostata indietro.
. . . se il listello a maniglia è più spesso
. . . di 20 mm.
A tal fine appoggiare la dima
O
II
adeguatamente più indietro.
53
Preparazione del pensile Montaggio nel pensile
1. Rimuovere la cornice del filtro
(vedi istruzioni per l'uso).
2. Allineare l'anta del mobile, se la
cerniera non è più accessibile dopo
l'installazione della cappa aspirante.
3. Sollevare la cappa aspirante da sotto nel
pensile, e spingerla verso l'alto
finché s'innesta il dispositivo ausiliario di
montaggio a sinistra ed a destra.
4. Tirare in fuori il filtro estraibile fino
all'arresto.
5. Per fissare la cappa aspirante, avvitare
due viti per ogni lato, a sinistra ed a
destra, senza stringere le viti. A tale
scopo sollevare la cappa aspirante.
6. Allineare la cappa aspirante nel pensile e
stringere le viti.
3. Allineare ed avvitare le accluse guide di
fissaggio.
Tenere presente lo spessore delle pareti
laterali del mobile (16 mm o 19 mm).
Misura X.
Se la profondità interna libera del
pensile è inferiore a 280 mm, la parete
posteriore deve essere distanziata
all'altezza di 250 mm.
X
x=16mm x=19mm
54
Montaggio nel pensile
2. Allineare il listello-maniglia ed avvitarlo
sull'apparecchio con le due viti accluse.
7. Introdurre il cavo di allacciamento a rete
attraverso l'apertura nel pensile e
collegare il tubo.
8. Eseguire il collegamento elettrico.
9. Se necessario, accorciare (per es.
segare) la lista di copertura per la parete
alla misura necessaria ed avvitarla al
pensile.
14,5
598
350
3. Montare la cornice del filtro
(vedi istruzioni per l'uso).
Avvertenza: l'alloggiamento della cappa
aspirante all'interno del pensile può essere
rivestito (p. es. con pannelli di truciolato).
A questo proposito tenere presente:
– Il piano intermedio non deve poggiare sul
corpo della cappa aspirante.
– Il rivestimento precedente non deve
essere fissato all'alloggiamento della
cappa.
– Prevedere la possibilità di accesso per il
servizio assistenza clienti.
Smontaggio:
Lo smontaggio si effettua nella
successione inversa.
Avvertenza: per il funzionamento a
ricircolo d'aria, devono essere smontati il filtro a carbone attivo ed i fermi di plastica,
per poter accedere alle viti di fissaggio ed ai
dispositivi ausiliari di montaggio.
Peso in kg:
Con riserva di modifiche nel quadro dell'evoluzione
tecnica.
Scarico d’aria Ricircolo d’aria
9,5 10,5
Montaggio del listello-maniglia:
❑
Sul filtro estraibile è necessario
montare un listello-maniglia.
❑
Il listello a maniglia può essere un listello
in legno adatto al mobile per cucina,
oppure un listello a maniglia disponibile
come accessorio speciale (vedi capitolo
"Accessori speciali" nelle istruzioni per
l'uso).
1. Con la dima a corredo
O
III , tracciare due
punti di fissaggio sul listello-maniglia e
praticare due fori preliminari con il
punteruolo.
Se si vuole trapanare:
l 2 mm – max. 10 mm di profondità.
55
Appliance description
Operating modes
Exhaust-air mode:
❑ The extractor-hood fan extracts the
kitchen vapours and conveys them
through the grease filter into the
atmosphere.
❑ The grease filter absorbs the solid
particles in the kitchen vapours.
❑ The kitchen is kept almost free of grease
and odours.
D
When the extractor hood is operated
in exhaust-air mode simultaneously with
a different burner which also makes use
of the same chimney (such as gas, oil or
coal-fired heaters, continuous-flow heaters,
hot-water boilers) care must be taken to
ensure that there is an adequate supply
of fresh air which will be needed by the
burner for combustion.
Safe operation is possible provided that the
underpressure in the room where the
burner is installed does not exceed 4 Pa
(0.04 mbar).
Operating modes
This can be achieved if combustion air can
flow through non-lockable openings, e.g. in
doors, windows and via the air-intake/exhaust-air wall box or by other technical measures, such as reciprocal
interlocking, etc.
If the air intake is inadequate, there is a
risk of poisoning from combustion gases
which are drawn back into the room.
An air-intake/exhaust-air wall box by itself is
no guarantee that the limiting value will not
be exceeded.
Note: When assessing the overall
requirement, the combined ventilation
system for the entire household must be
taken into consideration. This rule does not
apply to the use of cooking appliances,
such as hobs and ovens.
Unrestricted operation is possible if the
extractor hood is used in recirculating mode
– with activated carbon filter.
Circulating-air mode:
❑ An activated carbon filter must be fitted
for this operating mode (see Filters and
maintenance).
The complete installation set and
replacement filters can be obtained from
specialist outlets.
The corresponding accessory numbers
can be found at the end of these
operating instructions.
❑ The extractor-hood fan extracts the
kitchen vapours which are purified in the
grease filter and activated carbon filter
and then conveyed back into the
kitchen.
❑ The grease filter absorbs the grease
particles in the kitchen vapours.
❑ The activated carbon filter binds the
odorous substances.
If no activated carbon filter is installed,
it is not possible to bind the odorous
substances in the cooking vapours.
Instructions for use:
Light switch
Wall
cupboard
Filter drawer
Ventilator
switches
56
Before using for the first time
If you encounter a problem
If you have any questions or if a fault
occurs, please call Customer Service.
(See list of Customer Service
representatives).
When you call, please quote the following:
E-Nr. FD
Enter the relevant numbers into the box
above. The E-Nr. (product no.) and FD
(production date) are shown on the
nameplate which can be seen inside the
extractor hood after the filter frame has
been detached.
Important notes:
❑ The Instructions for Use apply to several
versions of this appliance. Accordingly,
you may find descriptions of individual
features that do not apply to your
specific appliance.
❑ This extractor hood complies with all
relevant safety regulations.
Repairs should be carried out by
qualified technicians only.
Improper repairs may put the user at
considerable risk.
❑ Before using your appliance for the first
time, please read these Instructions for
Use carefully. They contain important
information concerning your personal
safety as well as on use and care of the
appliance.
❑ Please retain the operating and
installation instructions for a subsequent
owner.
Do not use the appliance if damaged.
The appliance may be connected to the
mains by a qualified technician only.
The appliance is not intended for use by
young children or infirmed persons
without supervision.
Young children should be supervised to
ensure they do not play with the appliance.
If the connecting cable for this
appliance is damaged, the cable must be
replaced by the manufacturer or his customer
service or a similarly qualified person in order
to prevent serious injury to the user.
Dispose of packaging materials
properly (see Installation instructions).
This extractor hood is designed for
domestic use only.
Light bulbs must always be fitted when
the extractor hood is in use.
Defective bulbs should be replaced
immediately to prevent the remaining bulbs
from overloading.
Never operate the extractor hood
without a grease filter.
Overheated fat or oil can easily catch fire.
If you are cooking with fat or oil, e.g. chips,
etc., never leave the cooker unattended.
Do not flambé food directly under the
extractor hood.
Risk of grease filter catching fire due
! to flames.
The hotplates must always be covered
with a utensil.
Restrictions apply to the use of the
extractor hood over a solid-fuel burner
(coal, wood, etc.). (See Installation
instructions).
Gas hobs / Gas cookers
Do not use all the gas hotplates
simultaneously for a prolonged period
(max. 15 minutes) at maximum thermal
load, otherwise there is a risk of burns if the
housing surfaces are touched or a risk of
damage to the extractor hood. If the
extractor hood is situated over a gas hob,
operate the hood at maximum setting if
three or more gas hotplates are operated
simultaneously.
57
Kitchen fumes are best eliminated by:
❑
Switching ON the fan
when you start cooking.
❑
Switching OFF the fan
several minutes after you finish cooking.
Switching ON the fan:
1.
Pull out the filter drawer by the handle.
❑ The fan is now operating.
2.
Select the desired fan setting.
Controls on the various models:
Operating the extractor hood
Light:
Note: the light can be used at any time,
even if the filter drawer has been pushed in.
0
Setting 3
Setting 1
Setting 2
OFF
ON
Setting 1
Setting 2
Setting 3
Setting 1
OFF
Setting 2
Switching OFF the fan:
❑
Push in the filter drawer all the way.
Note: If the filter drawer is pulled out again,
the fan starts operating at the last selected
setting.
2
2
3
2
2
1
0
2
3
1
58
Removing and installing the filter
frames
Removal:
1. Pull out the filter drawer all the way.
2. Press the detents on the filter frames all
the way in the direction of the arrow.
Filters and maintenance
❑ If there are two grease filters, remove
the front one first.
3. Fold the filter frame down at the side and
remove.
Installation:
1. Pull out the filter drawer all the way.
2. Insert the filter frame at an angle into the
holder, fold up and attach by pressing
the detent all the way.
❑ If there are two grease filters, first
insert the rear filter frame and then the
front filter frame (profiled edge) into the
filter drawer.
Ensure that the grease filters are
securely positioned on both sides.
Metal-mesh grease filters have been
installed to filter grease particles out of
the kitchen fumes.
The filter mats are made of incombustible
metal.
Attention:
As grease accumulates in the filter, there is
an increased risk of the filter catching fire
and the extractor hood may malfunction.
Important:
By cleaning the metal grease filters at
appropriate intervals, the possibility of them
catching fire as a result of a build-up of heat
such as occurs when deep-fat frying or
roasting is taking place, is reduced.
Cleaning the metal grease filters:
❑ In normal operation (1 to 2 hours daily),
the metal grease filter must be cleaned
1 x a month.
❑ The filters can be cleaned in a dish-
washer. It is however possible that they
will become slightly discoloured.
❑ The filter must be placed loosely, and
NOT wedged, in the dishwasher.
Important:
Metal filters that are saturated with
grease should not be washed together
with other dishes etc.
❑ When cleaning the filters by hand, soak
them in hot soapy water first of all.
Do not use aggressive, acidic or caustic
cleaners.
Then brush the filters clean, rinse them
thoroughly and leave the water to drain off.
59
Filters and maintenance
3. Insert the activated carbon filter from
below into the extractor-hood housing
and lock into position on both sides.
Ensure that the edge of the
activated carbon filter is underneath.
4. Re-install the grease filter (see Filters and
maintenance).
Removal:
The activated carbon filter is removed in
reverse sequence.
Press the locking hooks outwards.
Replacing the activated carbon filter:
During normal operation (1 to 2 hours daily),
the activated carbon filter should be
replaced approx. 1 x year. The activated
carbon filter can be obtained from
specialist retailers (see Optional
accessories).
❑
To ensure the best possible results,
use only original filters.
Disposal of the old activated carbon
filter:
❑
Activated carbon filters do NOT contain
any pollutants, i.e. they can be disposed
of as household rubbish.
Activated carbon filter:
For filtering odours during circulating-air
mode.
The activated carbon filter is installed above
the grease filter(s) in the extractor hood.
1. Remove the grease filter(s) (see Filters
and maintenance).
2. Insert the two enclosed plastic holders
into the right and left sides of the
extractor-hood housing and attach each
holder with a screw (required only if
installing an activated carbon filter for the
first time).
1.
2.
3.
Cleaning and care
For appliances with a glass plate in the
pull-out vapour extractor:
❑
The glass plate is easily removed and
can be cleaned in a dishwasher.
❑
To remove the lugs, push outwards.
60
Replacing the light bulb
1. Switch off the extractor hood and pull
out the mains plug or switch off the
electricity supply at the fuse box.
2. Pull out the filter drawer all the way.
3. Pull the lamp cover forwards.
4. Replace the light bulbs. (Standard
candle bulbs, max. 40 W, E14 socket).
5. Re-insert the lamp cover.
6. Plug appliance into mains again or
switch on at the fuse box.
Cleaning and care
Isolate the extractor hood by pulling out
the mains plug or switching off the fuse.
Do not clean the extractor hood with
abrasive sponges or with cleaning agents
which contain sand, soda, acid or chlorine!
❑ Clean the extractor hood with a hot soap
solution or a mild window cleaner.
❑ Do not scrape off dried-on dirt but wipe
off with a damp cloth.
❑ When cleaning the grease filters, remove
grease deposits from accessible parts of
the housing. This prevents the risk of fire
and ensures that the extractor hood
continues operating at maximum
efficiency.
❑ Note: Do not use alcohol (spirit) on
plastic surfaces, as dull marks may
appear.
Caution: Ensure that the kitchen is adequately ventilated. Avoid naked flames!
Clean the operating buttons with a mild
soapy solution and a soft, damp cloth only.
Do not use stainless-steel cleaner to clean
the operating buttons.
Stainless steel surfaces:
❑ Use a mild non-abrasive stainless steel
cleaner.
❑ Clean the surface in the same direction
as it has been ground and polished.
❑ We recommend our stainless steel
cleaner no. 461731.
See enclosed service booklet for order
address.
Aluminium and plastic surfaces:
❑ Do not use dry cloths.
❑ Use a mild window cleaning agent.
❑ Do not use aggressive, acidic or caustic
cleaners.
Observe the warranty regulations in the
enclosed service booklet.
61
Important information
Installation Instructions:
Additional information concerning gas
cookers:
When installing gas hotplates, comply
with the relevant national statutory
regulations (e.g. in Germany: Technische
Regeln Gasinstallation TRGI).
Always comply with the currently valid
regulations and installation instructions
supplied by the gas appliance
manufacturer.
Only one side of the extractor hood
may be installed next to a high-sided unit
or high wall. Gap at least 50 mm.
Minimum distance on gas hotplates
between the upper edge of the trivet
and lower edge of the extractor
hood: 650 mm, Fig. 1.
Old appliances are not worthless
rubbish. Valuable raw materials can be
reclaimed by recycling old appliances.
Before disposing of your old appliance,
render it unusable.
You received your new appliance in a
protective shipping carton. All packaging
materials are environmentally friendly and
recyclable. Please contribute to a better
environment by disposing of packaging
materials in an environmentally-friendly
manner.
Please ask your dealer or inquire at your
local authority about current means of
disposal.
The extractor hood can be used in
exhaust air or circulating air mode.
Always mount the extractor hood over
the centre of the hob.
Minimum distance between electric
hob and bottom edge of extractor hood:
430 mm, Fig. 1.
The extractor hood must not be
installed over a solid fuel cooker – a
potential fire hazard (e.g. flying sparks) –
unless the cooker features a closed,
non-removable cover and all national
regulations are observed.
The smaller the gap between the
extractor hood and hotplates, the greater
the likelihood that droplets will form on the
underside of the extractor hood.
62
Prior to installation
Exhaust-air mode
The exhaust air is discharged upwards
through a ventilation shaft or directly
through the outside wall into the open.
D
Exhaust air should neither be directed
into a smoke or exhaust flue that is
currently used for other purposes, nor into
a shaft that is used for ventilating rooms in
which stoves or fireplaces are also located.
Exhaust air may be discharged in
accordance with official and statutory
regulations only (e.g. national building
regulations).
Local authority regulations must be
observed when discharging air into smoke
or exhaust flues that are not otherwise in
use.
D
When the extractor hood is operated
in exhaust-air mode simultaneously with
a different burner which also makes use
of the same chimney (such as gas, oil or
coal-fired heaters, continuous-flow heaters,
hot-water boilers) care must be taken to
ensure that there is an adequate supply
of fresh air which will be needed by the
burner for combustion.
Safe operation is possible provided that the
underpressure in the room where the
burner is installed does not exceed 4 Pa
(0.04 mbar).
This can be achieved if combustion air can
flow through non-lockable openings, e.g. in
doors, windows and via the air-intake/exhaust-air wall box or by other technical measures, such as reciprocal
interlocking, etc.
If the air intake is inadequate, there is a
risk of poisoning from combustion gases
which are drawn back into the room.
An air-intake/exhaust-air wall box by itself
is no guarantee that the limiting value will
not be exceeded.
Note: When assessing the overall
requirement, the combined ventilation
system for the entire household must be
taken into consideration. This rule does not
apply to the use of cooking appliances,
such as hobs and ovens.
Unrestricted operation is possible if the
extractor hood is used in recirculating
mode – with activated carbon filter.
For operating in exhaust-air mode, a
one-way flap should be mounted inside the
extractor hood unless there is already one
fitted in the outlet duct or wall ventilation
box.
If no one-way flap was enclosed with the
hood, it can be obtained from a specialist
retailer (see section on optional accessories
in the user instructions).
O
100
120
O
100
120
O
100
120
63
Prior to installation
2. Insert the one-way flap into the bearing
apertures on the air-pipe connector.
If the exhaust air is going to be
discharged into the open, a telescopic
wall box should be fitted into the outside
wall.
For optimum extractor hood efficiency:
❑
Short, smooth air exhaust pipe.
❑
As few bends in the pipe as possible.
❑
Diameter of pipe to be as large as
possible (ideal is l 120 mm ) and no
tight bends in pipe.
If long, rough exhaust-air pipes,
many pipe bends or smaller pipe
diameters are used, the air extraction
rate will no longer be at an optimum
level and there will be an increase in
noise.
The manufacturer of the
extractor hoods accepts no liability
for complaints which can be
attributed to the design and layout of
the pipework.
21
32
600
170
133
287
313
195
250
❑
Round pipes:
We recommend
Internal diameter at least. 120 mm.
❑
Flact ducts must have an internal
cross-section that equates to that of
round pipes with a 100/120 mm internal
diameter
There should be no sharp bends.
l 100 mm approx. 078 cm
2
l 120 mm approx. 113 cm
2
If pipes have different diameters:
❑
Insert sealing strip.
❑
For exhaust-air mode, ensure that
there is an adequate supply of fresh air.
Exhaust air flows upwards:
❑
Cut a hole in the top of the wall cupboard, including a groove for the mains
cable.
– Template
O
I lis enclosed –.
mind. 30
115
80
185
120
512
243
269
90
250
32
280
598
280-443
Installing the one-way flap:
1. Cut out the protective grid in the air-pipe
connector.
64
Prior to installation
Connecting the l 120 mm
exhaust-air pipe:
❑
Cut out the protective grid in the air
outlet.
Circulating-air mode
❑ With activated carbon filter if exhaust-air
mode is not possible.
The complete
installation set can
be obtained from
specialist outlets.
The corresponding
accessory numbers
can be found at the
end of these operating instructions.
O
100
120
Exhaust flows straight out at the
back:
– inside the wall cupboard –.
❑
Cut a hole in the rear panel of the wall
cupboard, including a groove for the
mains cable.
Connecting the l 100 mm
exhaust-air pipe:
❑
Cut out the protective grid in the air
outlet.
❑
Attach the reducing connector (enclosed
or can be obtained from specialist
retailers) to the air outlet.
Electrical connection
This is what you have to do:
1.Connect the green and yellow (Earth)
wire to the terminal in the plug marked
‘E’ or with the symbol ( ), or
coloured green or green and yellow.
2.Connect the blue (Neutral) wire to the
terminal in the plug marked ‘N’ or
coloured black.
3.Connect the brown (Live) wire to the
terminal marked ‘L’, or coloured red.
The extractor hood may only be
connected to an earthed socket that has
been installed according to the relevant
regulations. If possible, site the earthed
socket directly above the wall cupboard or
in its immediate vicinity.
❑
The earthed socket should be
connected via its own power circuit.
❑
If the earthed socket is no longer
accessible following installation of the
extractor hood, ensure that there is a
permanently installed disconnector.
If it is necessary to wire the extractor
hood directly into the mains:
The extractor hood should only be
connected to the electricity supply by a
properly qualified electrician.
A separator must be installed in the
household circuit. A suitable separator is a
switch that has a contact gap of more than
3 mm and interrupts all poles. Such
devices include circuit breakers and
contactors.
Electrical data:
Are to be found on the name plate inside
the appliance after removal of the filter
frame.
Before undertaking any repairs,
always disconnect the extractor hood from
the electricity supply.
Length of the connecting cable: 1.30 m.
This extractor hood corresponds to EC
regulations concerning RF interference
suppression.
65
Preparing the wall cupboard
Ensure that there is a minimum gap
between hob and extractor hood of 650
mm (for gas hobs) or 430 mm (for electric
hobs).
This extractor hood has been designed
for installation inside a wall cupboard with
the following dimensions:
Width: 600 mm
Depth: 280 bis 350 mm
Height: at least 300 mm.
Preparation:
1. Remove bottom panel of cupboard – if
fitted.
The stability of the cupboard must be
maintained.
2. Mark two points – right and left – on the
inside of the cupboard where the hood
is to be mounted, and start the hole with
a gimlet.
Details for drilling:
l 2 mm – max. 10 mm deep.
Attention:
❑ Use enclosed template
O
II for
marking points where hood is to be
mounted.
❑ The mounting points shown on the
template have been configured in such
a way as to allow a 20 mm thick handle
to be attached flush with the front edges
of the cupboard.
❑ A stop allows the handle (Dimension Δ)
to be positioned further forwards.
21
32
600
170
280-350
mind
300.
=
0
0
If the cupboard depth is greater than
280 mm, the hood can be mounted further
back,
. . . if the light strip under the cupboard
. . . units is mounted further back,
. . . if the handle is more than 20 mm thick.
Position the template
O
II further back.
66
Preparing the wall cupboard
Installation inside the wall
cupboard
3. Align and screw on the enclosed
mounting rails.
Note the thickness of the sides of the
cupboard (16 mm or 19 mm).
dimension X.
1. Remove the filter frames (see Operating
Manual).
2. If the hinges are no longer accessible
when the extractor hood has been
installed, align the cupboard doors.
3. Lift and push the extractor hood from
below into the cupboard until the
installation aids on the left and right lock
into position.
If the interior depth of the cupboard is
less than 280 mm, the 250 mm high rear
panel must be removed.
4. Pull out the filter drawer all the way.
5. Attach the extractor hood by screwing
in 2 screws on the left and right. Do
NOT tighten the screws. Raise the
extractor hood.
6. Align the extractor hood in the
cupboard and tighten the screws.
X
x=16mm x=19mm
67
Installation inside the wall cupboard
7. Feed the mains connection cable
through the aperture into the upper
cupboard and connect the pipe.
8. Connect to the power supply.
9. If required, shorten the wall cover to the
required size (e.g. saw off) and screw to
the upper cupboard.
Attaching a handle:
❑
A handle must be attached to the
filter drawer.
❑
This handle can either be a wooden strip
that matches the kitchen
cupboards or a the handle that is
available as an optional accessory (see
section on optional accessories in the
user instructions).
1. Mark two points on the handle with the
enclosed template
O
III and make holes
with a bradawl.
If the holes are drilled:
l 2 mm – max. 10 mm deep.
14,5
598
350
2. Align the handle and screw onto the
appliance with the two enclosed
screws.
3. Insert the filter frames (see Operating
Manual).
Note: The extractor hood housing inside
the wall cupboard can be boarded up (e.g.
with chipboard).
Please observe the following:
– The shelf must not be rest upon the
extractor hood housing.
– The board at the front should not be
attached to the housing.
– Provide access for customer service.
Removal:
The extractor hood is removed in reverse
sequence.
Note: In circulating-air mode the activated
carbon filter and plastic holder must be
removed in order to gain access to the
mounting screws and installation aids.
Weight in kg:
The manufacturer reserves the right to make design
alterations in the interests of technical development.
Exhaust air Re-circulating air
9,5 10,5
296178
CZ5143X5
7
12 3 4
5
6
3x
2x
2
086244
Metall:
CZ5770N0
Constructa Vertriebs-GmbH
Carl-Wery-Straße 34
81739 München
DEUTSCHLAND (910414)
(Mo. – Fr.: 8.00 –18.00 Uhr erreichbar)
Für Produktinformationen sowie Anwendungs- und Bedienungsfragen:
Tel.: 01801 223377 oder unter info@constructa-energy.de
0,14 €/Min. aus dem Festnetz der T-Com, Mobil gegebenenfalls abweichend.
Nur für Deutschland gültig!
Online-Shop: www.constructa-eshop.com
Loading...
