Constructa CD30975 operation manual
'
[de] Gebrauchs- und Montageanleitung 2
[en] Instructions for installation and use 15
[fr] Notice d’utilisation et de monta 28
[nl] Gebruiksaanwijzing en installatievoorschrift 42
Dunstabzugshaube
Extractor hood
Hotte
Afzuigkap
Inhaltsverzeichnis
[de]Gebrauchs- und Montageanleitung
GEBRAUCHSANLEITUNG......................................................... 2
Bestimmungsgemäßer Gebrauch....................................... 2
Wichtige Sicherheitshinweise............................................. 3
Umweltschutz ....................................................................... 4
Betriebsarten ........................................................................ 5
Gerät bedienen ..................................................................... 5
Reinigen und warten............................................................ 6
GEBRAUCHSANLEITUNG
Produktinfo
Weitere Informationen zu Produkten, Zubehör, Ersatzteilen und
Services finden Sie im Internet: www.constructa.de und OnlineShop: www.constructa-eshop.com
Störungen, was tun?............................................................ 7
Kundendienst ....................................................................... 8
MONTAGEANLEITUNG ............................................................. 9
Wichtige Sicherheitshinweise........................................... 10
Allgemeine Hinweise ......................................................... 11
Installation .......................................................................... 13
Mo-Fr: 8.00-18.00 Uhr erreichbar.
Nur in Deutschland gültig!
Für Produktinformationen sowie
Anwendungs- und Bedienungsfragen
oder unter info@constructa-energy.de
: Bestimmungsgemäßer Gebrauch
Diese Anleitung sorgfältig lesen. Nur dann
können Sie Ihr Gerät sicher und richtig
bedienen. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder
für Nachbesitzer aufbewahren.
Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der
Installateur ist für das einwandfreie Funktionieren am Aufstellungsort verantwortlich.
Dieses Gerät ist nur für den privaten Haushalt und das häusliche Umfeld bestimmt.
Das Gerät ist nicht für den Betrieb im
Außenbereich bestimmt. Das Gerät während des Betriebes beaufsichtigen. Der Hersteller haftet nicht für Schäden durch
unsachgemäßen Gebrauch oder falsche
Bedienung.
Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.
sen wurden und sie die daraus resultierenden Gefahren verstanden haben.
Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 15 Jahre und älter und werden beaufsichtigt.
Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten.
Das Gerät nach dem Auspacken prüfen.
Bei einem Transportschaden nicht anschließen.
Dieses Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einer Fernsteuerung bestimmt.
Dieses Gerät kann von Kindern ab 8 Jahren
und Personen mit reduzierten physischen,
sensorischen oder mentalen Fähigkeiten
oder Mangel an Erfahrung oder Wissen
benutzt werden, wenn sie von einer Person,
die für ihre Sicherheit verantwortlich ist,
beaufsichtigt oder von ihr bezüglich des
sicheren Gebrauchs des Gerätes unterwie-
2
: Wichtige Sicherheitshinweise
Diese Anleitung sorgfältig lesen. Nur dann
können Sie Ihr Gerät sicher und richtig
bedienen. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder
für Nachbesitzer aufbewahren.
Erstickungsgefahr!
Verpackungsmaterial ist für Kinder gefährlich. Kinder nie mit Verpackungsmaterial
spielen lassen.

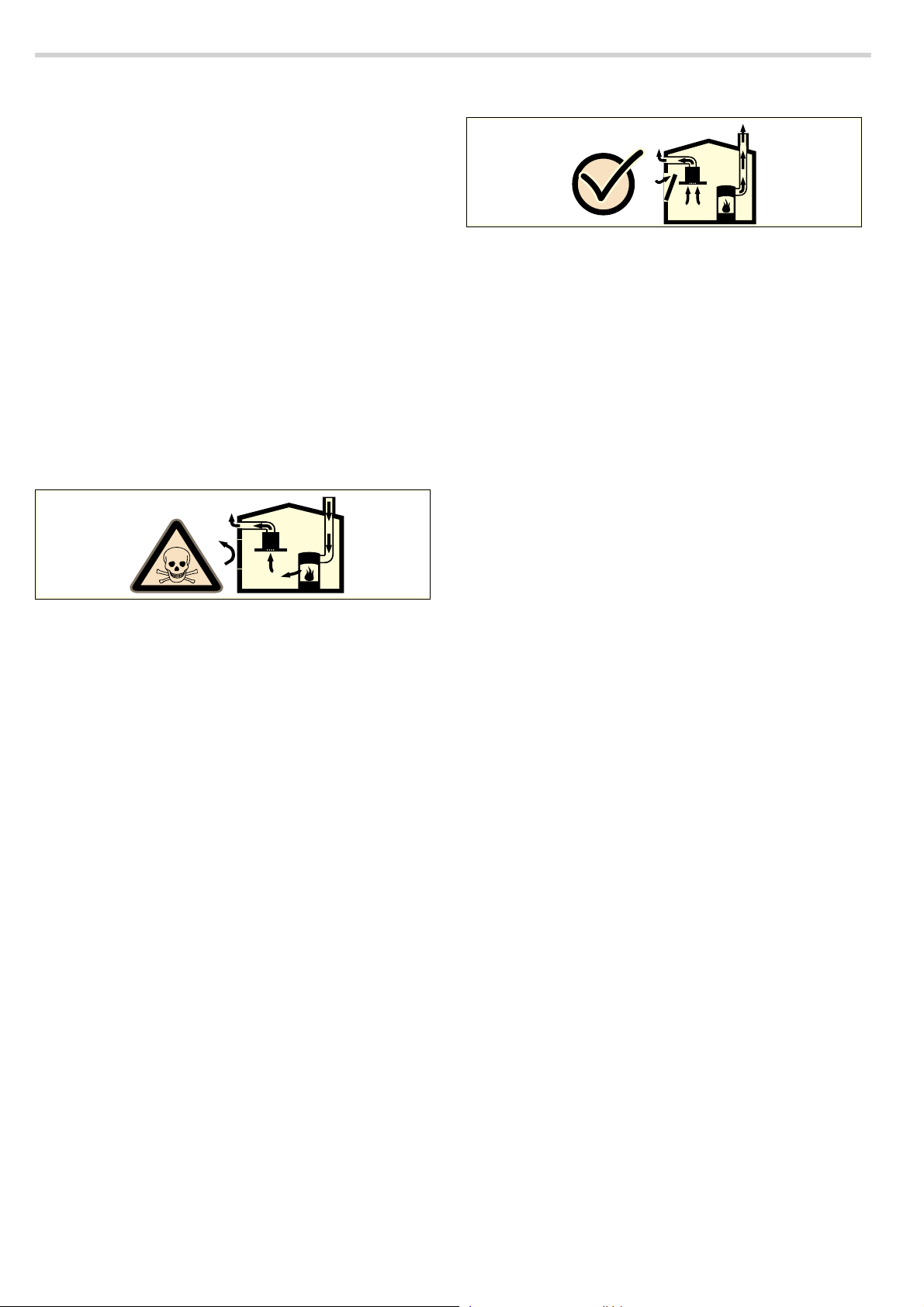

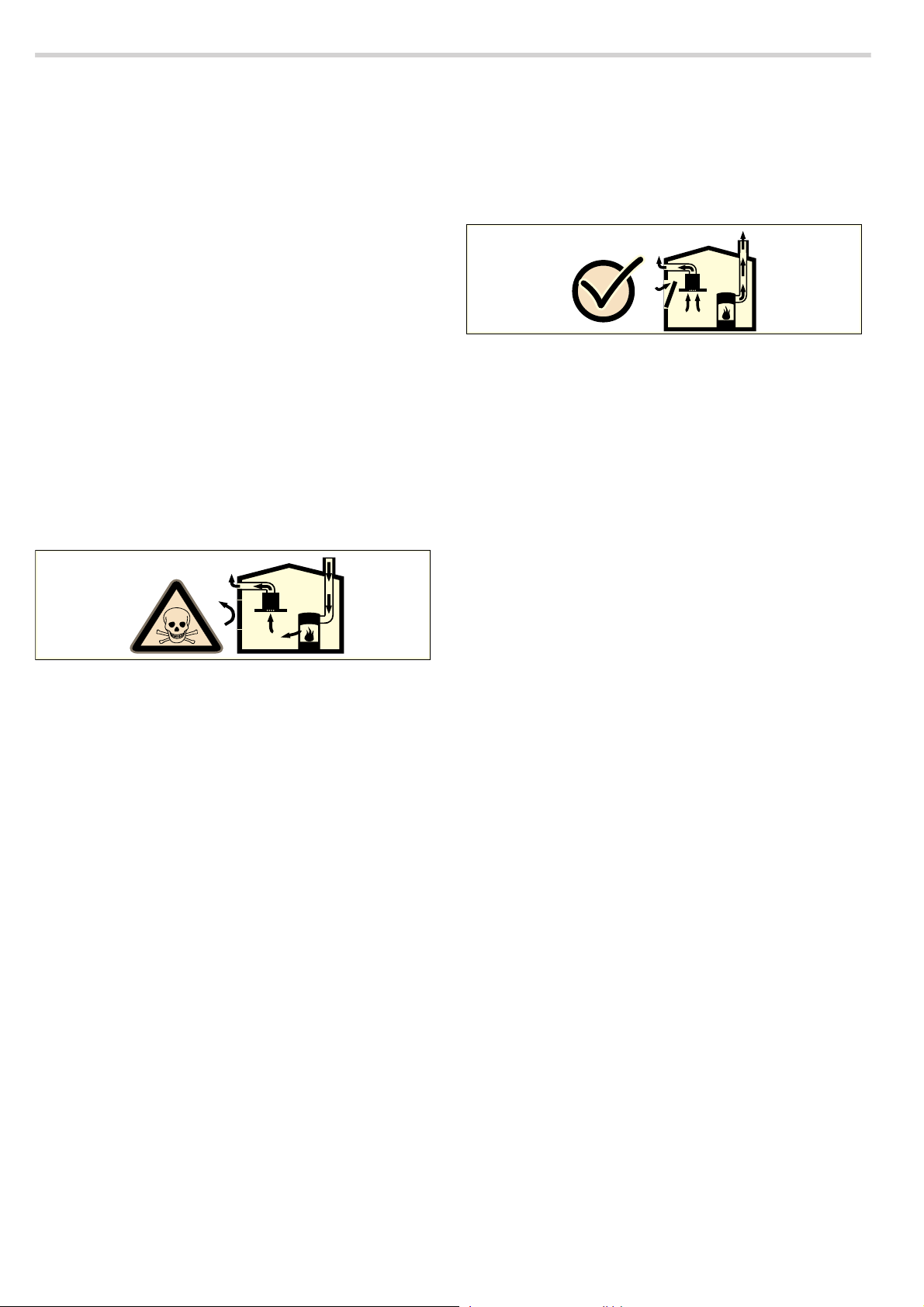

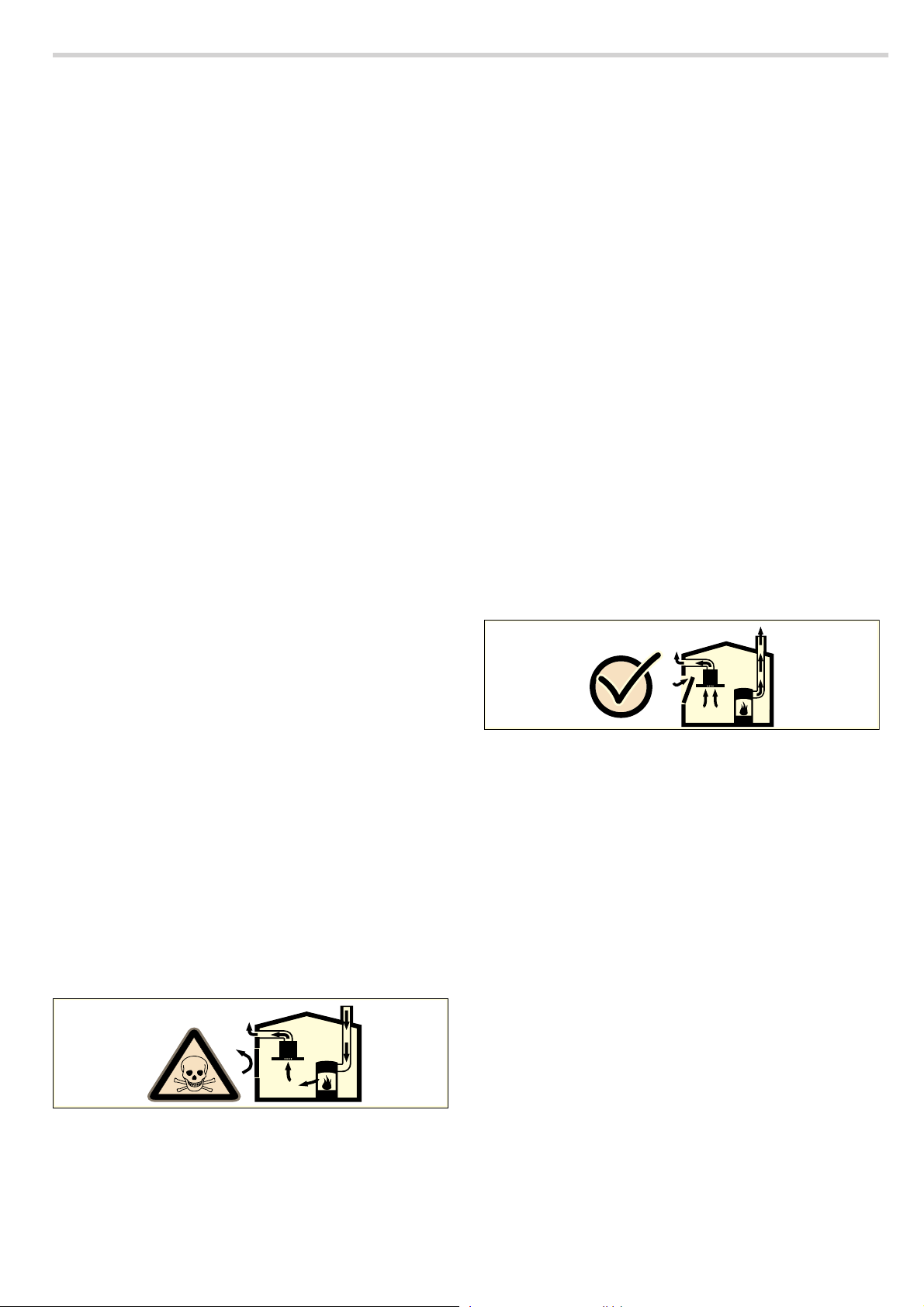

Lebensgefahr!
Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen.
Immer für ausreichend Zuluft sorgen, wenn
das Gerät im Abluftbetrieb gleichzeitig mit
einer raumluftabhängigen Feuerstätte verwendet wird.
Ziehen Sie in jedem Fall den Rat des
zuständigen Schornsteinfegermeisters
hinzu, der den gesamten Lüftungsverbund
des Hauses beurteilen kann und Ihnen die
passende Maßnahme zur Belüftung vorschlägt.
Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.
Brandgefahr!
■
Die Fettablagerungen im Fettfilter können
sich entzünden.
Fettfilter mindestens alle 2 Monate reinigen.
Raumluftabhängige Feuerstätten (z. B. gas-,
öl-, holz- oder kohlebetriebene Heizgeräte,
Durchlauferhitzer, Warmwasserbereiter)
beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine
Abgasanlage (z. B. Kamin) ins Freie.
In Verbindung mit einer eingeschalteten
Dunstabzugshaube wird der Küche und den
benachbarten Räumen Raumluft entzogen ohne ausreichende Zuluft entsteht ein
Unterdruck. Giftige Gase aus dem Kamin
oder Abzugsschacht werden in die Wohnräume zurückgesaugt.
■
Es muss daher immer für ausreichende
Zuluft gesorgt werden.
■
Ein Zuluft-/Abluftmauerkasten allein stellt
die Einhaltung des Grenzwertes nicht
sicher.
Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum
der Feuerstätte 4 Pa (0,04 mbar) nicht
überschreitet. Dies kann erreicht werden,
wenn durch nicht verschließbare Öffnungen,
z. B. in Türen, Fenstern, in Verbindung mit
einem Zuluft- / Abluftmauerkasten oder
durch andere technische Maßnahmen, die
zur Verbrennung benötigte Luft nachströmen kann.
Gerät nie ohne Fettfilter betreiben.
Brandgefahr!
■
Die Fettablagerungen im Fettfilter können
sich entzünden. In der Nähe des Gerätes
nie mit offener Flamme arbeiten (z.B. flambieren). Gerät nur dann in der Nähe einer
Feuerstätte für feste Brennstoffe (z.B. Holz
oder Kohle) installieren, wenn eine
geschlossene, nicht abnehmbare Abdeckung vorhanden ist. Es darf keinen Funkenflug geben.
Brandgefahr!
■
Heißes Öl und Fett entzündet sich schnell.
Heißes Öl und Fett nie unbeaufsichtigt lassen. Nie ein Feuer mit Wasser löschen.
Kochstelle ausschalten. Flammen vorsichtig mit Deckel, Löschdecke oder Ähnlichem ersticken.
Brandgefahr!
■
Gas-Kochstellen ohne aufgesetztes Kochgeschirr entwickeln im Betrieb große
Hitze. Ein darüber angebrachtes Lüftungsgerät kann beschädigt oder in Brand
gesetzt werden. Gas-Kochstellen nur mit
aufgesetztem Kochgeschirr betreiben.
Brandgefahr!
■
Bei gleichzeitigem Betrieb mehrerer GasKochstellen entwickelt sich große Hitze.
Ein darüber angebrachtes Lüftungsgerät
kann beschädigt oder in Brand gesetzt
werden. Zwei Gaskochstellen nie gleichzeitig mit größter Flamme länger als
15 Minuten betreiben. Ein Großbrenner
mit mehr als 5kW (Wok) entspricht der
Leistung von zwei Gasbrennern.
3
Verbrennungsgefahr!
Die zugänglichen Teile werden im Betrieb heiß. Nie die heißen Teile berühren. Kinder fernhalten.
Verletzungsgefahr!
■
Bauteile innerhalb des Gerätes können
scharfkantig sein. Schutzhandschuhe tragen.
Verletzungsgefahr!
■
Auf dem Gerät abgestellte Gegenstände
können herabfallen. Keine Gegenstände
auf das Gerät stellen.
Verletzungsgefahr!
■
Das Licht von LED-Leuchten ist sehr grell
und kann die Augen schädigen (Risikogruppe 1). Nicht länger als 100 Sekunden
direkt in die eingeschalteten LED-Leuchten
schauen.
Stromschlaggefahr!
■
Ein defektes Gerät kann einen Stromschlag verursachen. Nie ein defektes
Gerät einschalten. Netzstecker ziehen
oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.
Stromschlaggefahr!
■
Unsachgemäße Reparaturen sind gefährlich. Nur ein von uns geschulter Kundendienst-Techniker darf Reparaturen
durchführen und beschädigte Anschlussleitungen austauschen. Ist das Gerät
defekt, Netzstecker ziehen oder Sicherung
im Sicherungskasten ausschalten. Kundendienst rufen.
Stromschlaggefahr!
■
Eindringende Feuchtigkeit kann einen
Stromschlag verursachen. Keinen Hochdruckreiniger oder Dampfreiniger verwenden.
Ursachen für Schäden
Achtung!
Beschädigungsgefahr durch Korrosionsschäden. Gerät beim
Kochen immer einschalten, um Kondenswasserbildung zu vermeiden. Kondenswasser kann zu Korrosionsschäden führen.
Defekte Lampen immer sofort austauschen, um eine Überlastung der restlichen Lampen zu verhindern.
Beschädigungsgefahr durch eindringende Nässe in die Elektronik. Bedienelemente nie mit nassem Tuch reinigen.
Oberflächenbeschädigung durch falsche Reinigung. Edelstahlflächen nur in Schliffrichtung reinigen. Für Bedienelemente
keinen Edelstahlreiniger verwenden.
Oberflächenbeschädigung durch scharfe oder scheuernde Reinigungsmittel. Scharfe und scheuernde Reinigungsmittel nie
verwenden.
Beschädigungsgefahr durch Kondensat-Rücklauf. Abluftkanal
vom Gerät aus leicht abfallend installieren (1° Gefälle).
Umweltschutz
Ihr neues Gerät ist besonders energieeffizient. Hier erhalten Sie
Tipps, wie Sie beim Umgang mit Ihrem Gerät noch mehr Energie sparen können und wie Sie das Gerät richtig entsorgen.
Energiesparen
■ Beim Kochen ausreichend Zuluft sicherstellen, damit die
Dunstabzugshaube effizient und mit geringen Betriebsgeräuschen arbeitet.
■ Lüfterstufe an die Intensität der Kochdünste anpassen. Die
Intensivstufe nur nach Bedarf einsetzen. Eine kleinere Lüfterstufe bedeutet einen geringeren Energieverbrauch.
■ Bei intensiven Kochdünsten frühzeitig eine höhere Lüfterstufe
wählen. Bereits in der Küche verteilte Kochdünste machen
einen längeren Betrieb der Dunstabzugshaube erforderlich.
■
Dunstabzugshaube auschalten, wenn sie nicht mehr benötigt
wird.
■ Beleuchtung ausschalten, wenn sie nicht mehr benötigt wird.
■ Filter in den angegebenen Abständen reinigen bzw. wech-
seln, um die Wirksamkeit der Lüftung zu erhöhen und eine
Brandgefahr zu vermeiden.
Umweltgerecht entsorgen
Entsorgen Sie die Verpackung umweltgerecht.
Dieses Gerät ist entsprechend der europäischen
Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment WEEE) gekennzeichnet.
Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.
4

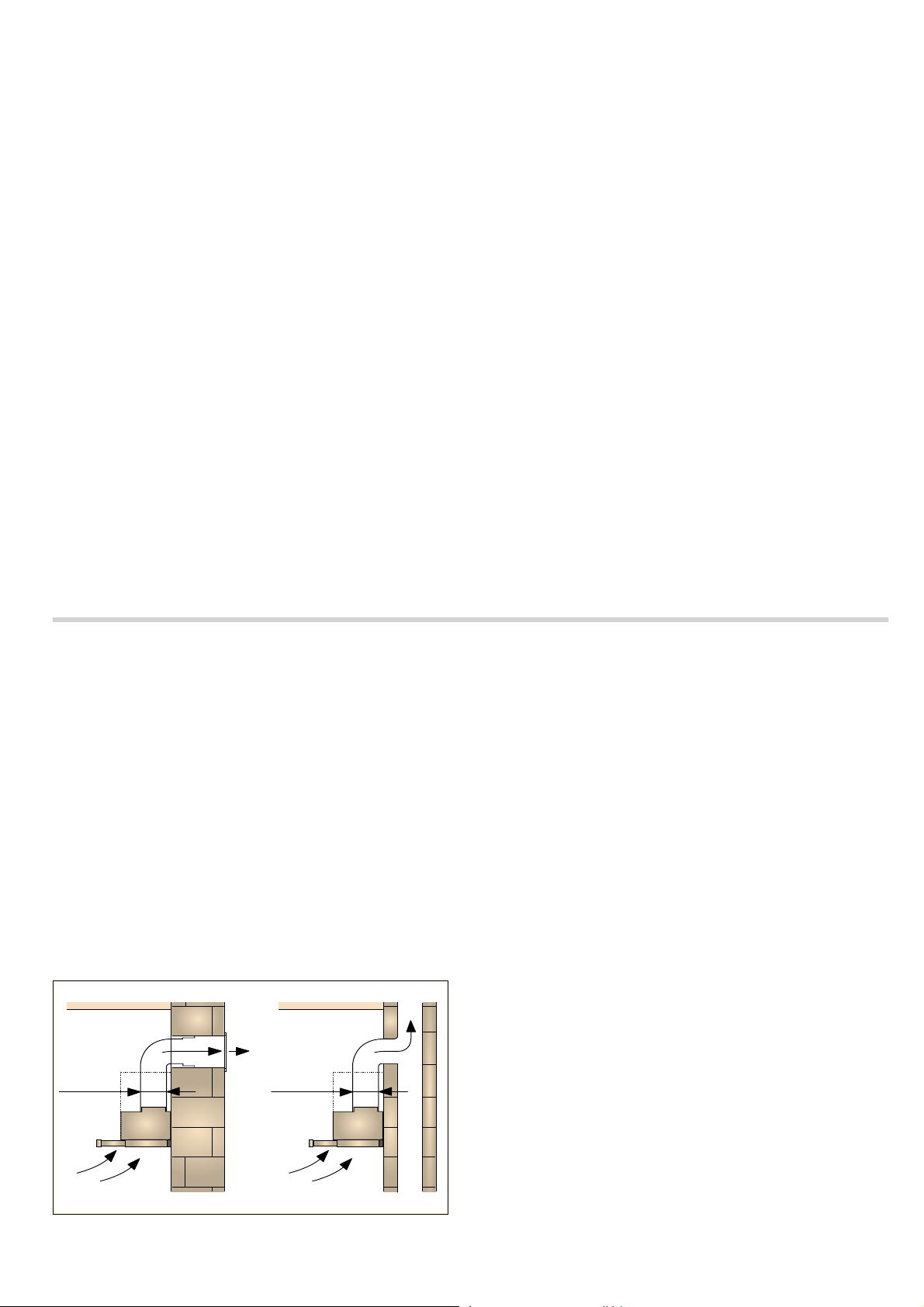

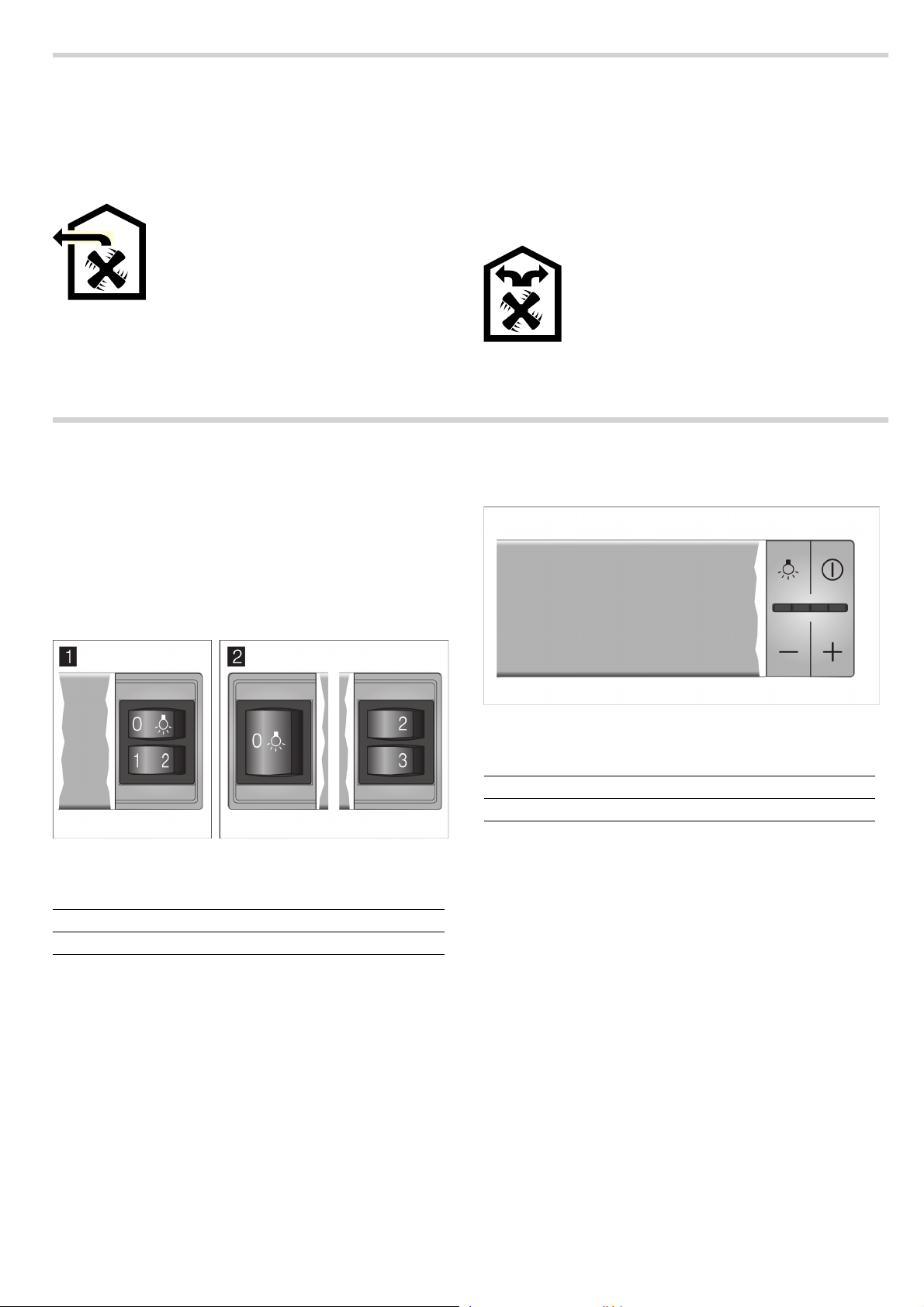

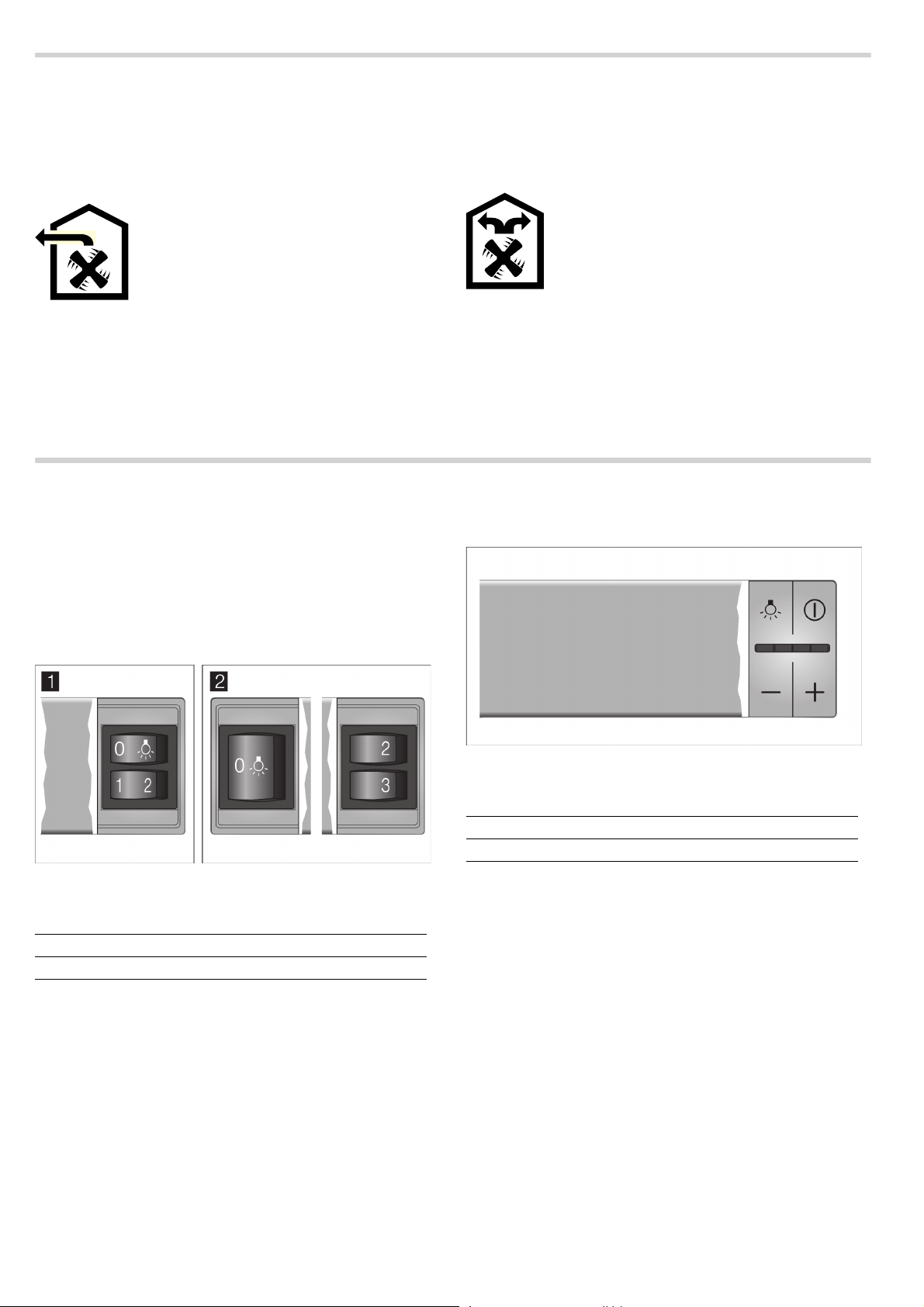

Betriebsarten
Dieses Gerät können Sie im Abluft- oder Umluftbetrieb einsetzen.

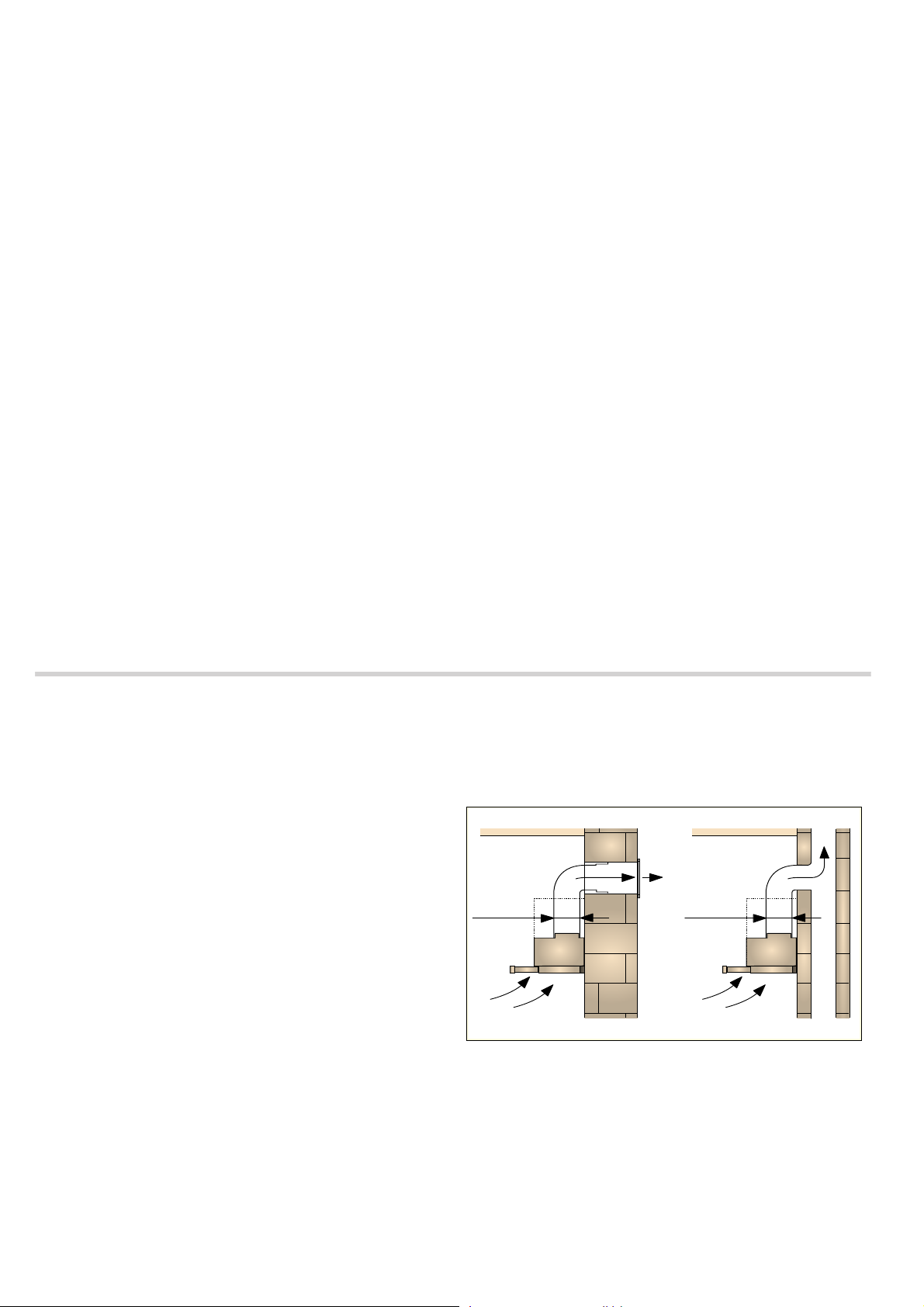

Abluftbetrieb
Die angesaugte Luft wird durch die Fettfilter
gereinigt und durch ein Rohrsystem ins
Freie geleitet.
Hinweis: Die Abluft darf weder in einen in Betrieb befindlichen
Rauch- oder Abgaskamin, noch in einen Schacht, welcher der
Entlüftung von Aufstellungsräumen von Feuerstätten dient,
abgegeben werden.
Gerät bedienen
Diese Anleitung gilt für mehrere Gerätevarianten. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind,
die nicht auf Ihr Gerät zutreffen.
Hinweis: Schalten Sie die Dunstabzugshaube bei Kochbeginn
ein und erst einige Minuten nach Kochende wieder aus. Der
Küchendunst wird so am wirkungsvollsten beseitigt.
■ Soll die Abluft in einen Rauch- oder Abgaskamin geführt wer-
den, der nicht in Betrieb ist, muss die Zustimmung des
zuständigen Schornsteinfegermeisters eingeholt werden.
■ Wird die Abluft durch die Außenwand geleitet, sollte ein
Teleskop-Mauerkasten verwendet werden.
Umluftbetrieb
Die angesaugte Luft wird durch die Fettfilter
und einen Aktivkohlefilter gereinigt und wieder
in die Küche zurückgeführt.
Hinweis: Um die Gerüche im Umluftbetrieb zu binden, müssen

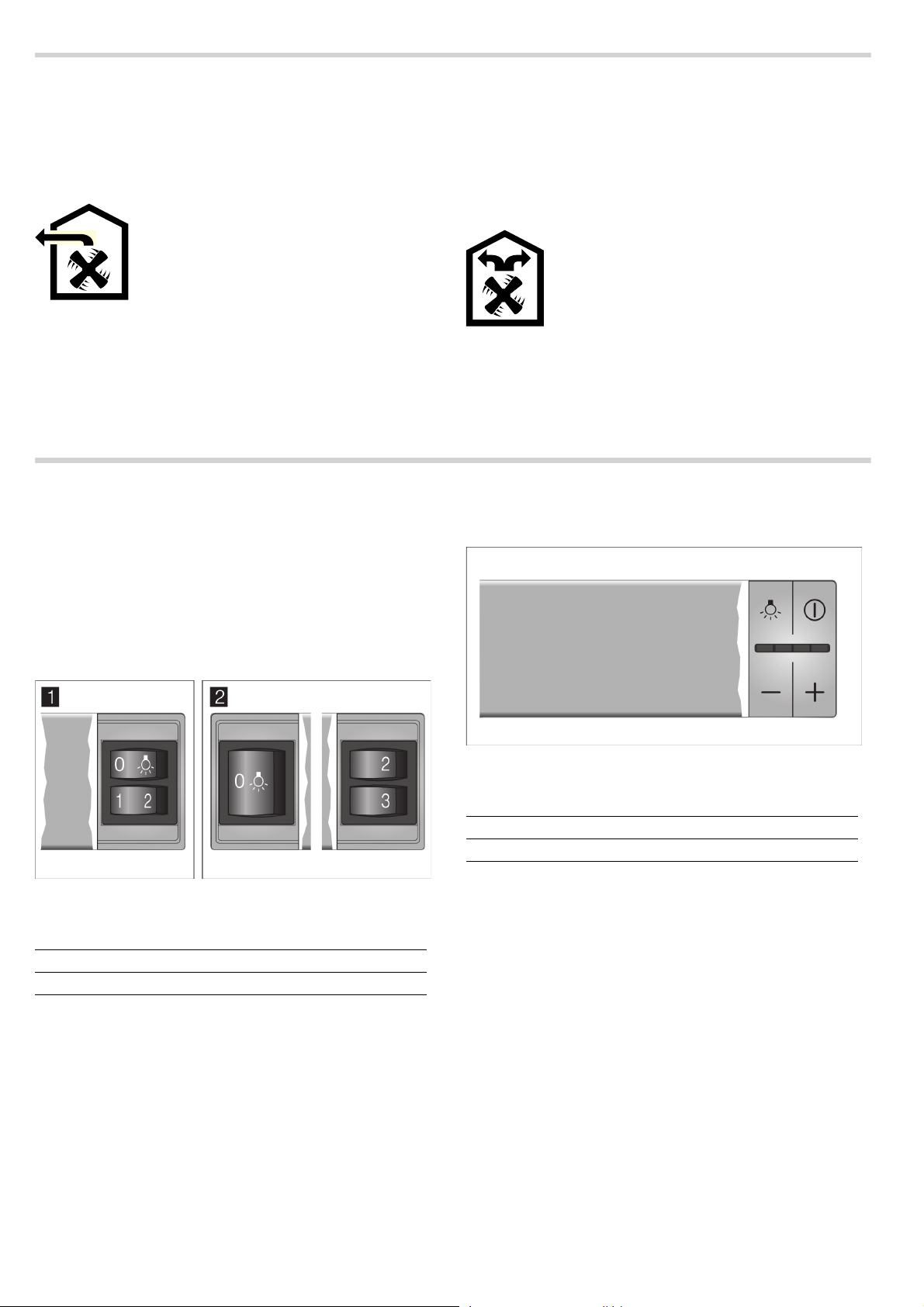

Bedienfeld Variante 3
Bedienfeld Variante 1 und 2
Erläuterung
0, A Licht Aus/Ein
1 Lüfterstufe 1
2 Lüfterstufe 2
3 Lüfterstufe 3
Lüfter einstellen
Einschalten
Ziehen Sie den Filterauszug aus. Der Lüfter startet in der
gewählten Stufe.
Drücken Sie die Tasten 1, 2 oder 3 um die Stärke des Lüfters
zu verändern.
Ausschalten
Schieben Sie den Filterauszug bis zum Anschlag ein.
Hinweis: Beim erneuten Ausziehen des Filterauszugs startet
der Lüfter in der zuletzt gewählten Lüfterstufe.
Erläuterung
< Licht Ein/Aus
# Lüfter Ein/Aus
- Lüfterstufen verringern
+ Lüfterstufen erhöhen/Intensivstufe
Lüfter einstellen
Einschalten
Ziehen Sie den Filterauszug aus und drücken Sie die Taste #.
Der Lüfter startet in Stufe 2.
Drücken Sie die Tasten + oder - um die Stärke des Lüfters zu
verändern.
Ausschalten
Drücken Sie die Taste #. Schieben Sie den Filterauszug ein.
5
Intensivstufe
Bei besonders starker Geruchs- und Dunstentwicklung können
Sie die Intensivstufe verwenden.
Drücken Sie die Taste +, bis alle LEDs in der Anzeige leuchten.
Die Intensivstufe wird aktiviert.
Nach circa 6 Minuten schaltet die Elektronik automatisch auf
eine niedrigere Lüfterstufe zurück. Möchten Sie die Intensivstufe
vor Ablauf der voreingestellten Zeit beenden, drücken Sie die
Taste - , bis die von Ihnen gewünschte Lüfterstufe erreicht ist.
Die Laufzeit ist begrenzt. Der Lüfter schaltet anschließend automatisch auf eine niedrigere Lüfterstufe zurück. Sie können
jederzeit von Hand zurückschalten.
Reinigen und warten
Lüfternachlauf
Wenn Sie den Filterauszug einschieben, solange die Dunstabzugshaube in Betrieb ist, wird der Nachlauf aktiviert.
Nach circa 10 Minuten schaltet der Lüfter automatisch ab.
Beleuchtung
Die Beleuchtung können Sie unabhängig von der Lüftung einund ausschalten.
Drücken Sie die Taste A.
: Verbrennungsgefahr!
Das Gerät wird während des Betriebs heiß, besonders im
Bereich der Lampen. Vor der Reinigung Gerät abkühlen lassen.
: Stromschlaggefahr!
Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Gerät nur mit einem feuchten Tuch reinigen. Vor der Reinigung Netzstecker ziehen oder Sicherung im
Sicherungskasten ausschalten.
: Stromschlaggefahr!
Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Keinen Hochdruckreiniger oder Dampfreiniger verwenden.
: Verletzungsgefahr!
Bauteile innerhalb des Gerätes können scharfkantig sein.
Schutzhandschuhe tragen.
Reinigungsmittel
Damit die unterschiedlichen Oberflächen nicht durch falsche
Reinigungsmittel beschädigt werden, beachten Sie die Angaben in der Tabelle. Verwenden Sie
■ keine scharfen oder scheuernden Reinigungsmittel,
■ keine stark alkoholhaltigen Reinigungsmittel,
■ keine harten Scheuerkissen oder Putzschwämme,
■ keine Hochdruckreiniger oder Dampfreiniger.
Waschen Sie neue Schwammtücher vor Gebrauch gründlich
aus.
Beachten Sie alle Anweisungen und Warnungen, die den Reinigungsmitteln beiliegen.
Bereich Reinigungsmittel
Edelstahl Heiße Spüllauge:
Lackierte Oberflächen
Mit einem Spültuch reinigen und einem
weichen Tuch nachtrocknen.
Edelstahlflächen nur in Schliffrichtung
reinigen.
Beim Kundendienst oder im Fachhandel sind spezielle Edelstahl-Pflegemittel erhältlich. Das Pflegemittel mit
einem weichen Tuch hauchdünn auftragen.
Heiße Spüllauge:
Mit einem feuchten Spültuch reinigen
und einem weichen Tuch nachtrocknen.
Keinen Edelstahlreiniger verwenden.
Bereich Reinigungsmittel
Aluminium und
Kunststoff
Glas Glasreiniger:
Bedienelemente Heiße Spüllauge:
Glasreiniger:
Mit einem weichen Tuch reinigen.
Mit einem weichen Tuch reinigen. Keinen Glasschaber verwenden.
Mit einem feuchten Spültuch reinigen
und einem weichen Tuch nachtrocknen.
Stromschlaggefahr durch eindringende
Nässe.
Beschädigungsgefahr der Elektronik
durch eindringende Nässe.
Bedienelemente nie mit nassem Tuch
reinigen.
Keinen Edelstahlreiniger verwenden.
Metallfettfilter reinigen
Diese Anleitung gilt für mehrere Gerätevarianten. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind,
die nicht auf Ihr Gerät zutreffen.
: Brandgefahr!
Die Fettablagerungen im Fettfilter können sich entzünden.
Fettfilter mindestens alle 2 Monate reinigen.
Gerät nie ohne Fettfilter betreiben.
Hinweise
■ Verwenden Sie keine aggressiven, säure- oder laugenhalti-
gen Reinigungsmittel.
■ Bei Reinigung der Metallfettfilter auch die Halterung der
Metallfettfilter im Gerät mit einem feuchten Tuch reinigen.
■ Die Metallfettfilter können Sie in der Geschirrspülmaschine
oder von Hand reinigen.
Von Hand:
Hinweis: Bei hartnäckigem Schmutz können Sie einen speziel-
len Fettlöser verwenden. Er kann über den Online-Shop bestellt
werden.
■ Weichen Sie die Metallfettfilter in heißer Spüllauge ein.
■ Verwenden Sie zur Reinigung eine Bürste und spülen Sie die
Filter danach gut aus.
■ Lassen Sie die Metallfettfilter abtropfen.
6
In der Geschirrspülmaschine:
Hinweis: Bei der Reinigung in der Geschirrspülmaschine kön-
nen leichte Verfärbungen auftreten. Das hat keinen Einfluss auf
die Funktion der Metallfettfilter.
■ Reinigen Sie stark verschmutzte Metallfettfilter nicht zusam-
men mit Geschirr.
■ Stellen Sie die Metallfettfilter locker in die Geschirrspülma-
schine. Die Metallfettfilter dürfen nicht eingeklemmt werden.

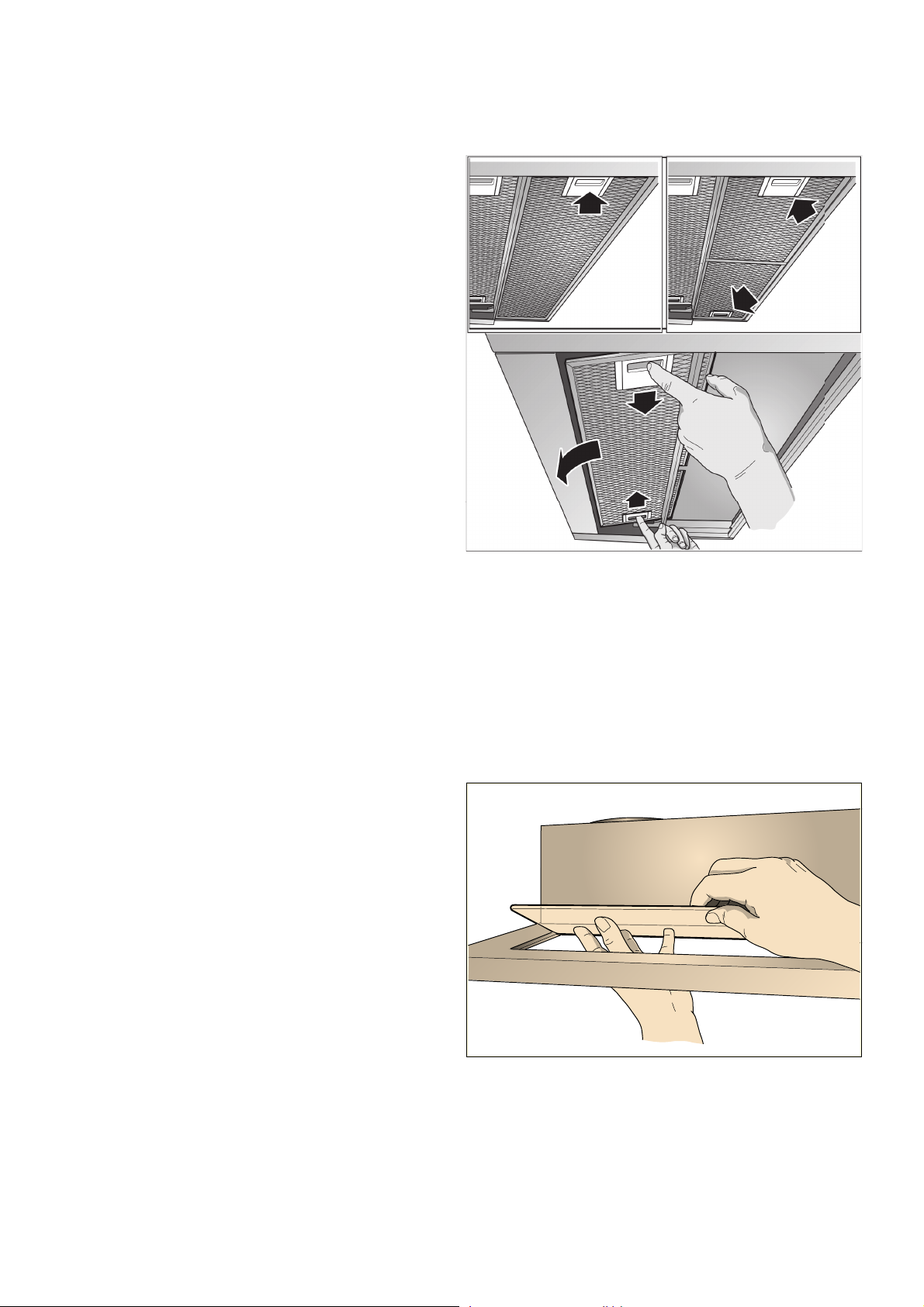

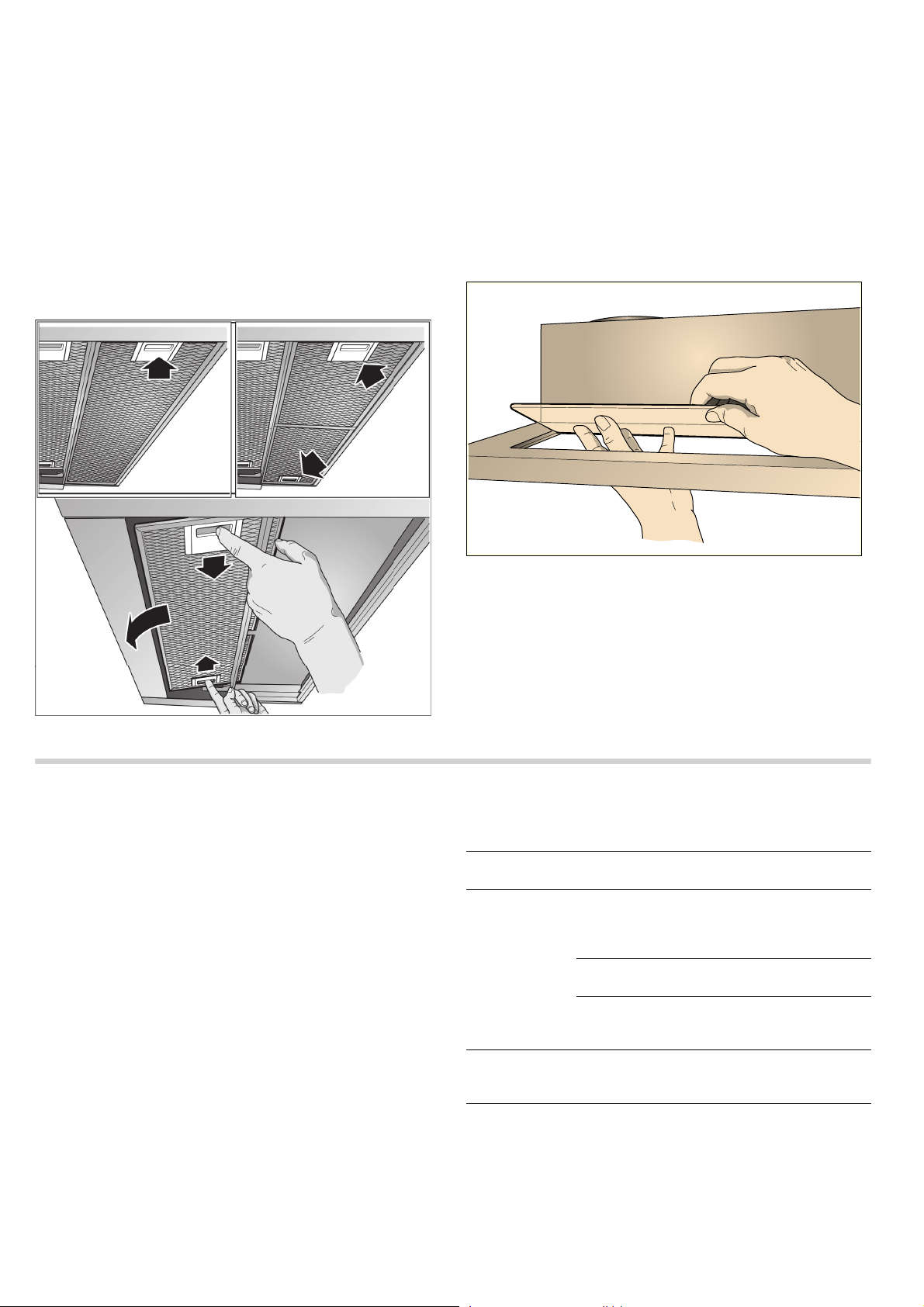

Metallfettfilter ausbauen
1. Verriegelung öffnen und den Metallfettfilter herunterklappen.
Dabei mit der anderen Hand unter den Metallfettfilter fassen.
2. Metallfettfilter aus der Halterung herausnehmen.
Hinweise
■ Fett kann sich unten im Metallfettfilter ansammeln.
■ Metallfettfilter waagerecht halten, um ein Abtropfen von Fett
zu vermeiden.
3. Metallfettfilter reinigen.
Bei Geräten mit Glasplatte im Filterauszug:
■ Die Glasplatte ist einfach abnehmbar und kann in der
Geschirrspülmaschine gereinigt werden.
■ Zum Abnehmen, die Glasplatte vorsichtig anheben.
Störungen, was tun?
Oft können Sie aufgetretene Störungen leicht selbst beheben.
Bevor Sie den Kundendienst rufen, beachten Sie die folgenden
Hinweise.
: Stromschlaggefahr!
Unsachgemäße Reparaturen sind gefährlich. Nur ein von uns
geschulter Kundendienst-Techniker darf Reparaturen durchführen und beschädigte Anschlussleitungen austauschen. Ist das
Gerät defekt, Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.
Störungstabelle
Störung Mögliche Ursa-
Gerät funktioniert nicht
Die Beleuchtung funktioniert nicht.
--------
che
Stecker ist nicht
eingesteckt
Stromausfall Prüfen, ob andere Küchen-
Sicherung
defekt
Die Lampen
sind defekt.
Lösung
Gerät am Stromnetz
anschließen
geräte funktionieren
Im Sicherungskasten prü-
fen, ob die Sicherung für
das Gerät in Ordnung ist
Lampen auswechseln,
siehe Kapitel “Lampen auswechseln”.
Metallfettfilter einbauen
1. Metallfettfilter einsetzen.
Dabei mit der anderen Hand unter den Metallfettfilter fassen.
2. Metallfettfilter nach oben klappen und Verriegelung einrasten.
Lampen auswechseln
Diese Anleitung gilt für mehrere Gerätevarianten. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind,
die nicht auf Ihr Gerät zutreffen.
: Verbrennungsgefahr!
Halogenlampen werden bei Betrieb sehr heiß. Auch einige Zeit
nach dem Ausschalten besteht noch Verbrennungsgefahr.
Halogenlampen vor dem Auswechseln abkühlen lassen.
: Stromschlaggefahr!
Beim Auswechseln der Lampen stehen die Kontakte der Lampenfassung unter Strom. Vor dem Auswechseln den Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten.
Wichtig! Verwenden Sie nur Leuchtmittel gleichen Typs und
gleicher Leistung.
7

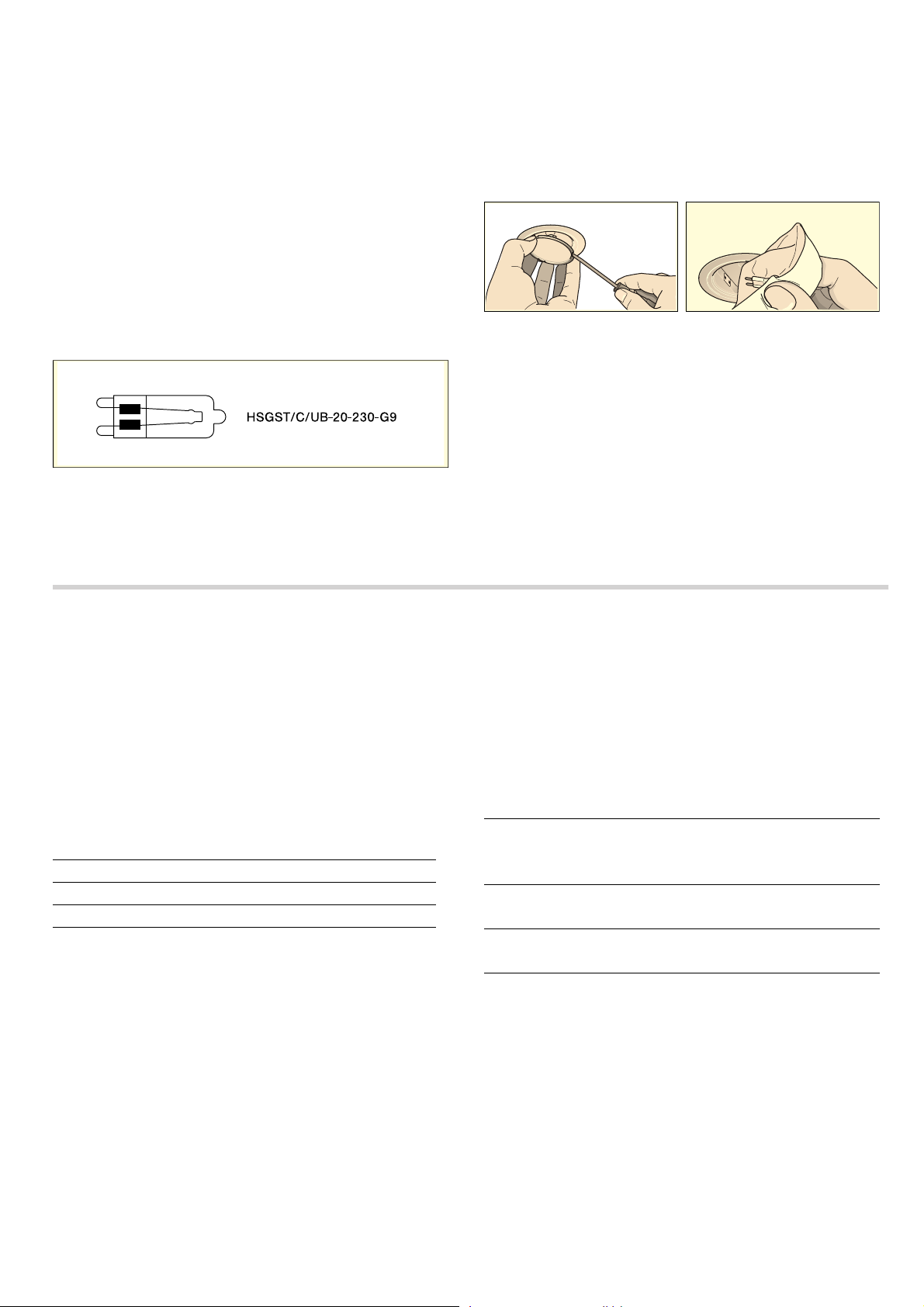

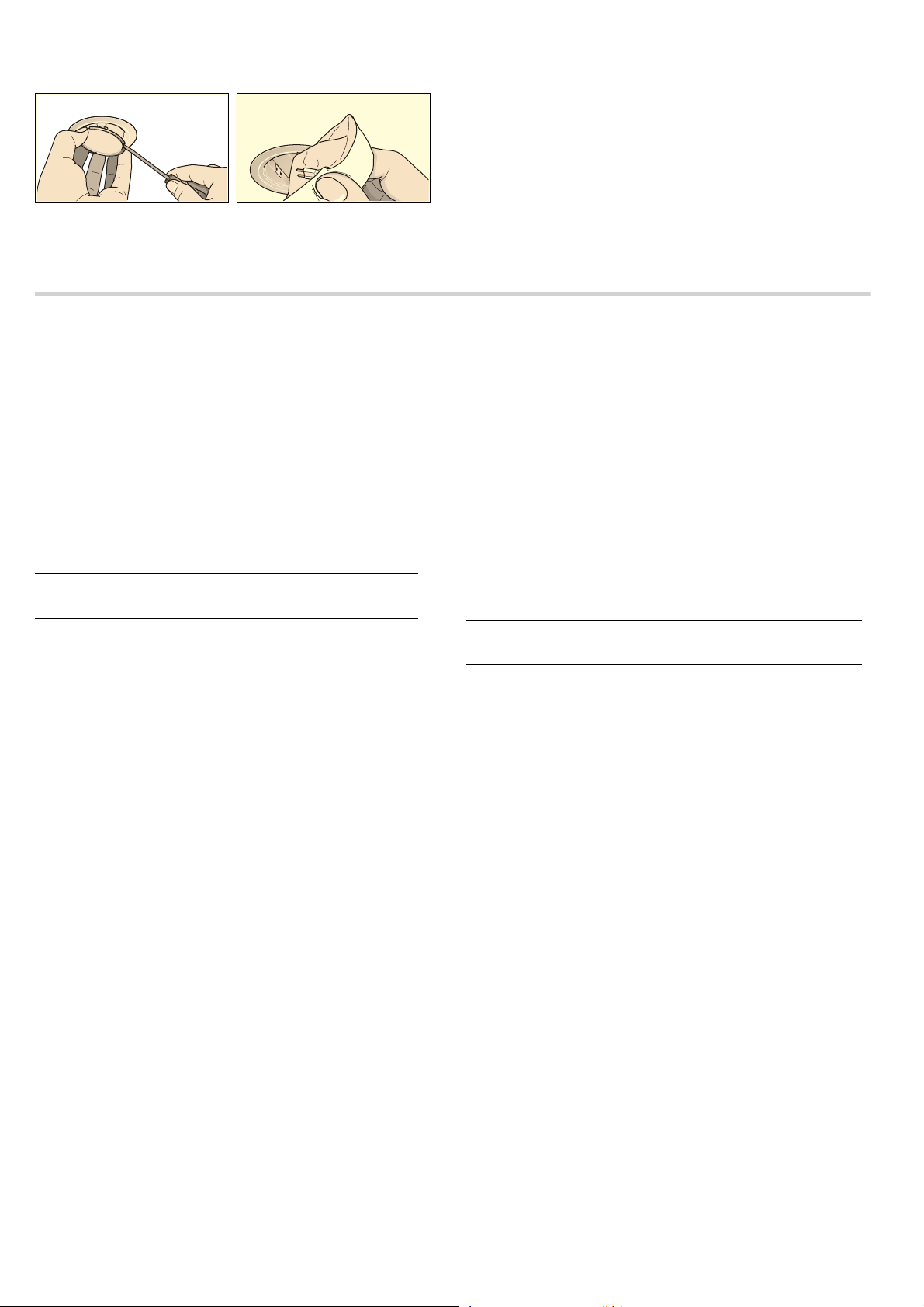

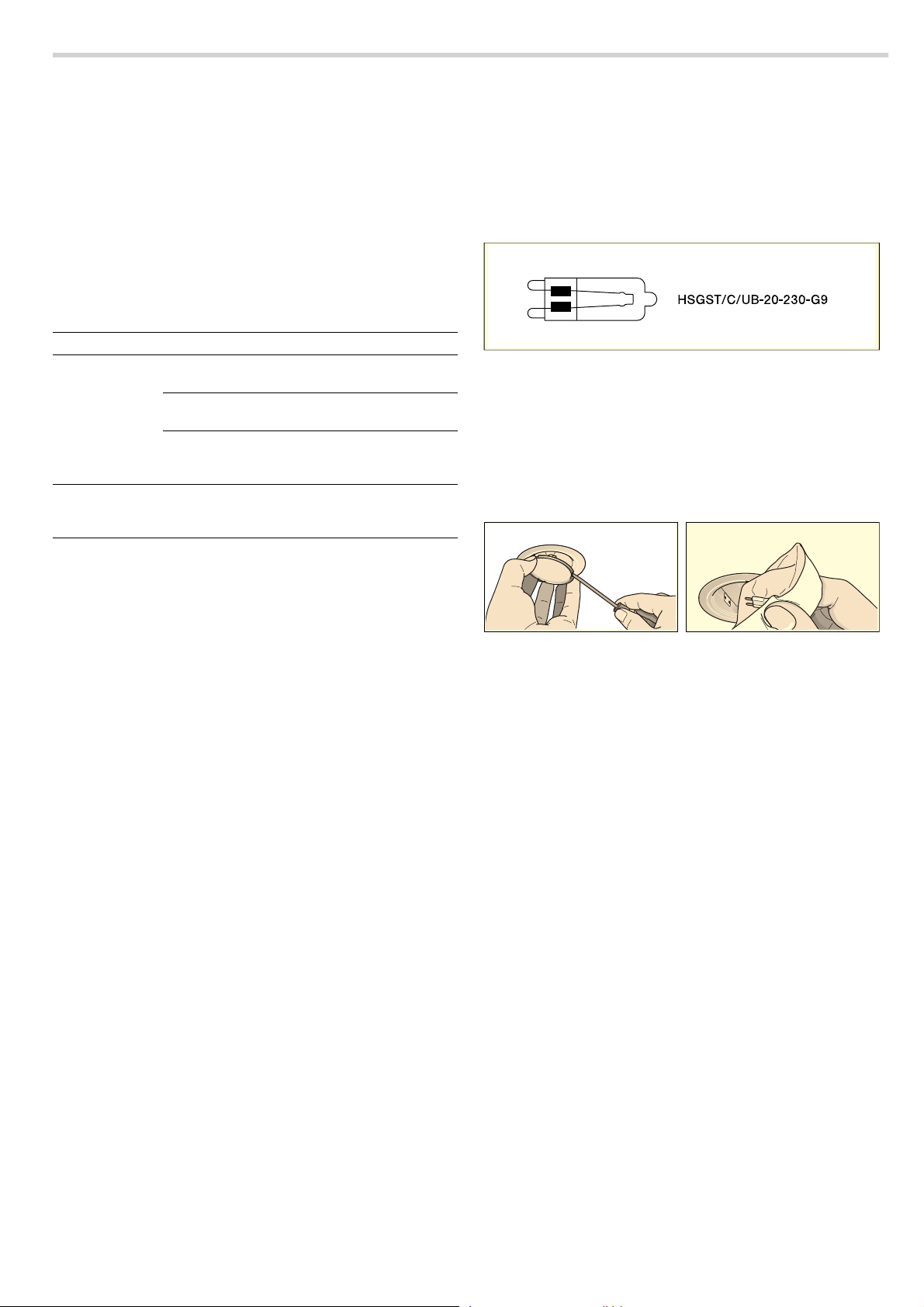

Halogenlampen auswechseln
Hinweis: Halogenlampen dürfen beim Einsetzen nicht am Glas-
kolben berührt werden. Zum Einsetzen der Halogenlampen ein
sauberes Tuch verwenden.
1. Lampenring vorsichtig mit einem geeigneten Werkzeug ent-
fernen.
2. Lampe herausziehen und durch den gleichen Lampentyp
ersetzen.
Kundendienst
3. Lampenabdeckung einsetzen.
4. Netzstecker einstecken bzw. Sicherung wieder einschalten.
LED-Leuchten
Defekte LED-Leuchten dürfen nur durch den Hersteller, seinen
Kundendienst oder einer konzessionierten Fachkraft (Elektroinstallateur) ausgetauscht werden.
: Verletzungsgefahr!
Das Licht von LED-Leuchten ist sehr grell und kann die Augen
schädigen (Risikogruppe 1). Nicht länger als 100 Sekunden
direkt in die eingeschalteten LED-Leuchten schauen.
Wenn Ihr Gerät repariert werden muss, ist unser Kundendienst
für Sie da. Wir finden immer eine passende Lösung, auch um
unnötige Technikerbesuche zu vermeiden.
Geben Sie beim Anruf bitte die Erzeugnisnummer (E-Nr.) und
die Fertigungsnummer (FD-Nr.) an, damit wir Sie qualifiziert
betreuen können. Das Typenschild mit den Nummern finden
Sie im Innenraum des Gerätes (dazu Metallfettfilter ausbauen).
Damit Sie bei Bedarf nicht lange suchen müssen, können Sie
hier die Daten Ihres Gerätes und die Telefonnummer des Kundendienstes eintragen.
E-Nr. FD-Nr.
Kundendienst O
Beachten Sie, dass der Besuch des Kundendiensttechnikers im
Falle einer Fehlbedienung auch während der Garantiezeit nicht
kostenlos ist.
Die Kontaktdaten aller Länder für den nächstgelegenen Kundendienst finden Sie hier bzw. im beiliegenden KundendienstVerzeichnis.
Reparaturauftrag und Beratung bei Störungen
A 0810 550 533
D 089 54 020 755
CH 0848 840 040
Vertrauen Sie auf die Kompetenz des Herstellers. Sie stellen
somit sicher, dass die Reparatur von geschulten Servicetechnikern durchgeführt wird, die mit den Original-Ersatzteilen für Ihr
Gerät ausgerüstet sind.
Zubehör
(nicht im Lieferumfang enthalten)
Hinweis: Diese Anleitung gilt für mehrere Gerätevarianten. Es
ist möglich, dass Sonderzubehör aufgeführt ist, das nicht auf Ihr
Gerät zutrifft.
Hinweis: Beachten Sie die Montageanleitung im Zubehör.
Zubehör Bestellnummer
Erstausstattung:
Starter Set für Umluftbetrieb
Wechselfilter für Starter Set
Griffleiste 60 cm:
Edelstahl CZ5760X0
Griffleiste 90 cm:
Edelstahl CZ5790X0
--------
CZ5145X0
11008080
8

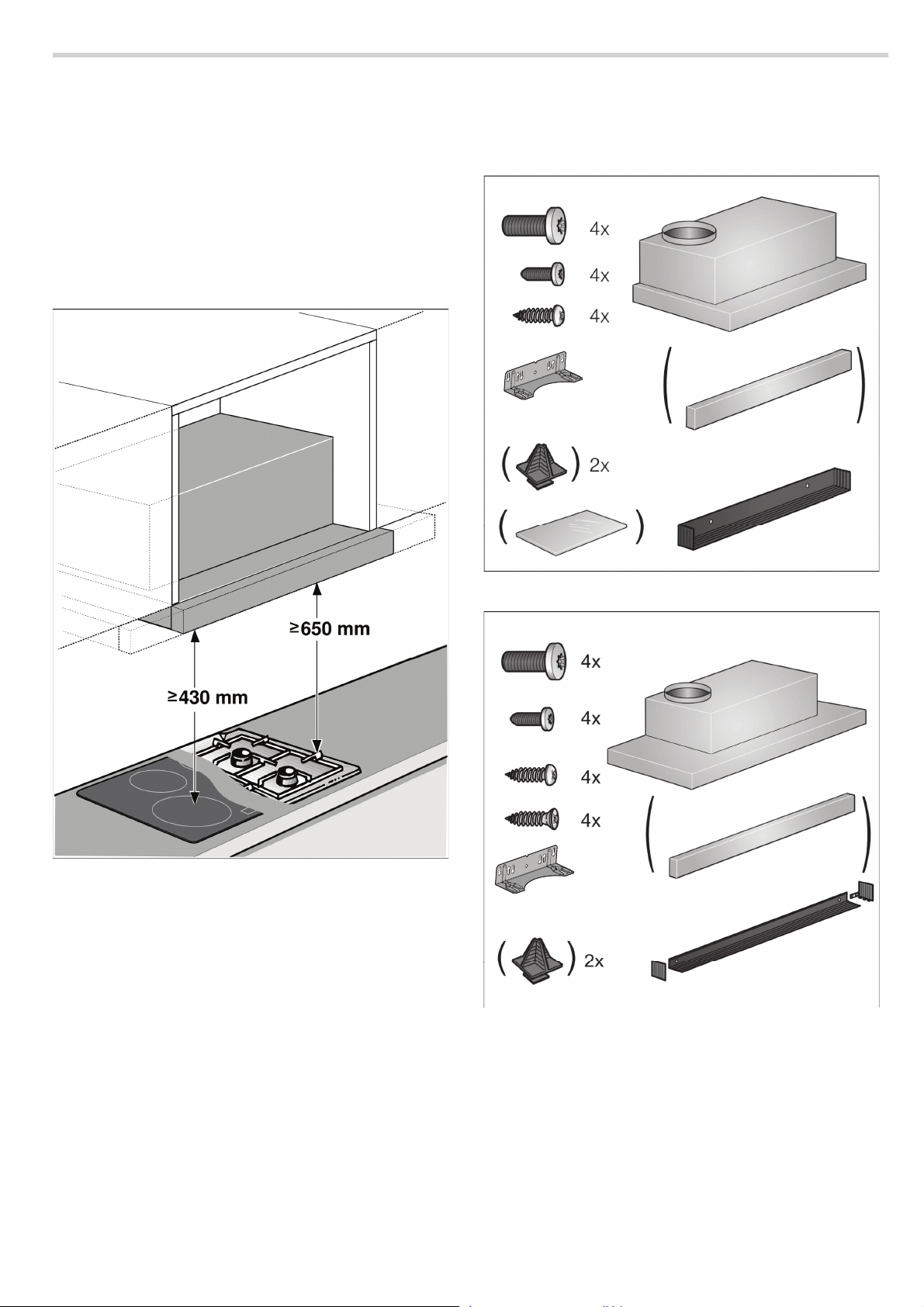

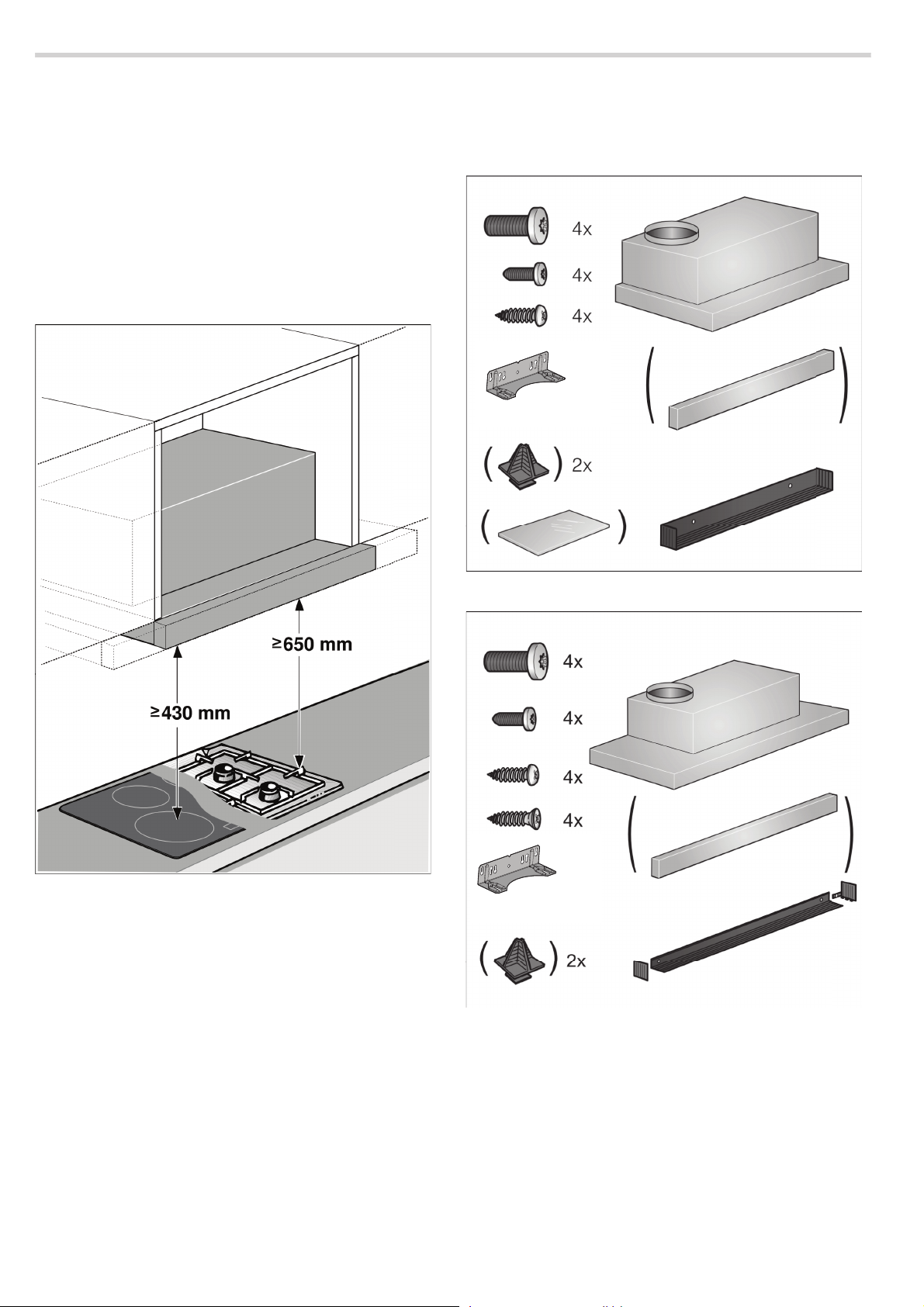

MONTAGEANLEITUNG
Montageanleitung
Diese Anleitung gilt für mehrere Gerätevarianten. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind,
die nicht auf Ihr Gerät zutreffen.

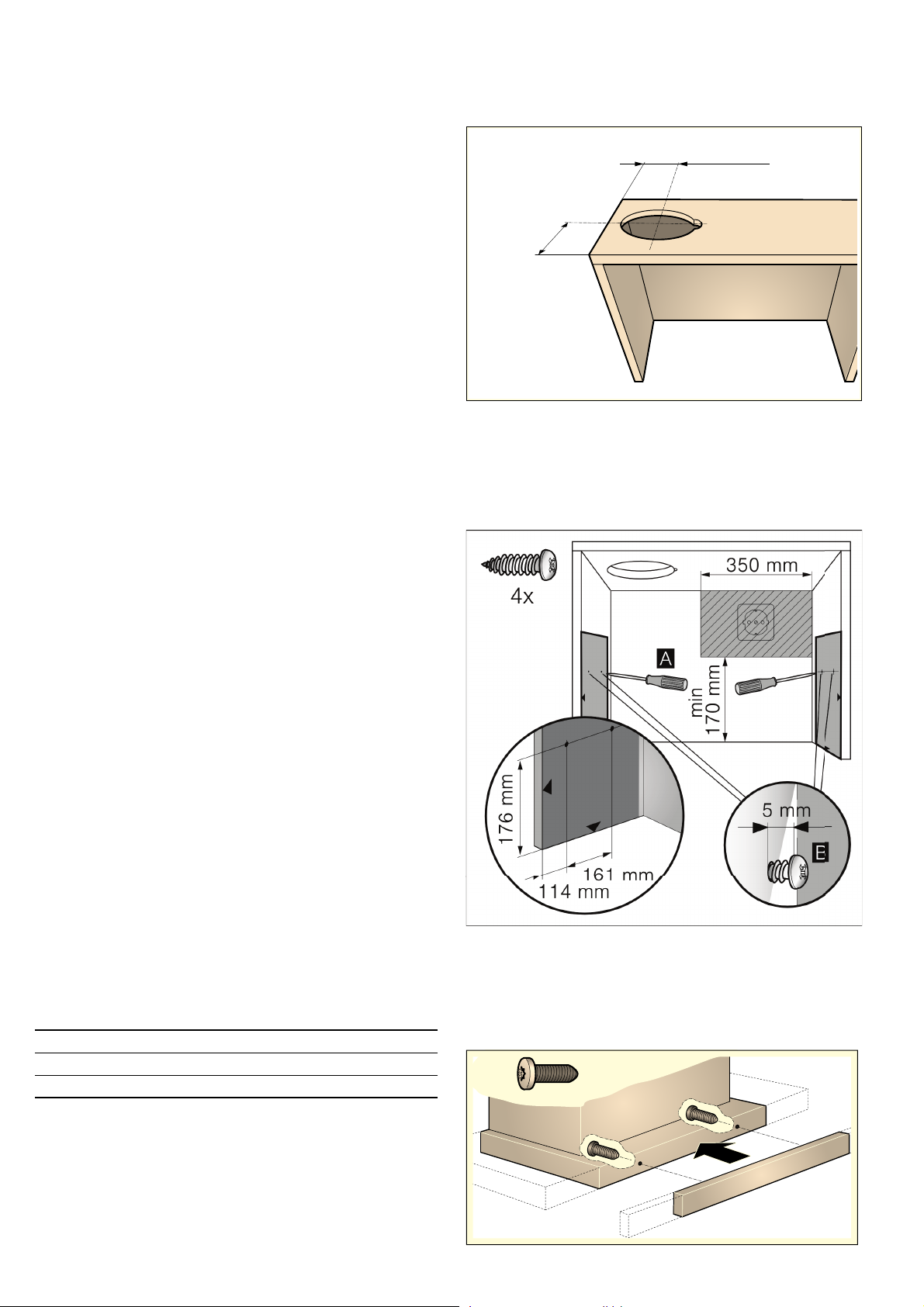

■ Dieses Gerät wird in einem Oberschrank installiert.
■ Für zusätzliche Sonderzubehörteile (z. B. für Umluftbetrieb)
die dort beiliegende Installationsanleitung beachten.
■ Die Oberflächen des Gerätes sind empfindlich. Bei der Instal-
lation Beschädigungen vermeiden.
Gerätebreite 60cm:
[
Gerätebreite 90cm:
[
9
: Wichtige Sicherheitshinweise
Diese Anleitung sorgfältig lesen. Nur dann
können Sie Ihr Gerät sicher und richtig
bedienen. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder
für Nachbesitzer aufbewahren.
Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der
Installateur ist für das einwandfreie Funktionieren am Aufstellungsort verantwortlich.
Die Breite der Dunstabzugshaube muss
mindestens der Breite der Kochstelle entsprechen.
Für die Installation müssen die aktuell gültigen Bauvorschriften und die Vorschriften
der örtlichen Strom- und Gasversorger
beachtet werden.
Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z.B. Landesbauordnungen) zu beachten.

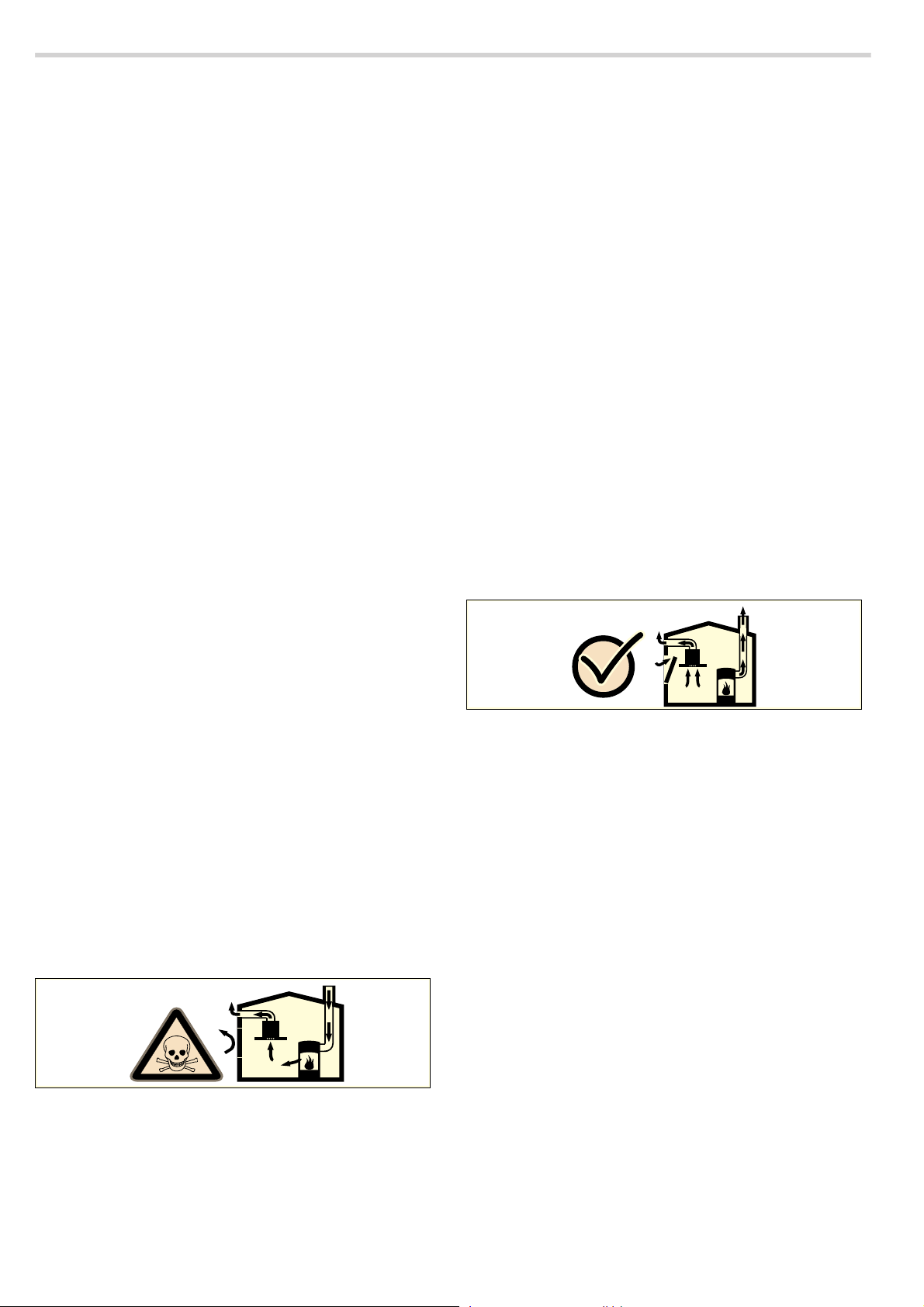

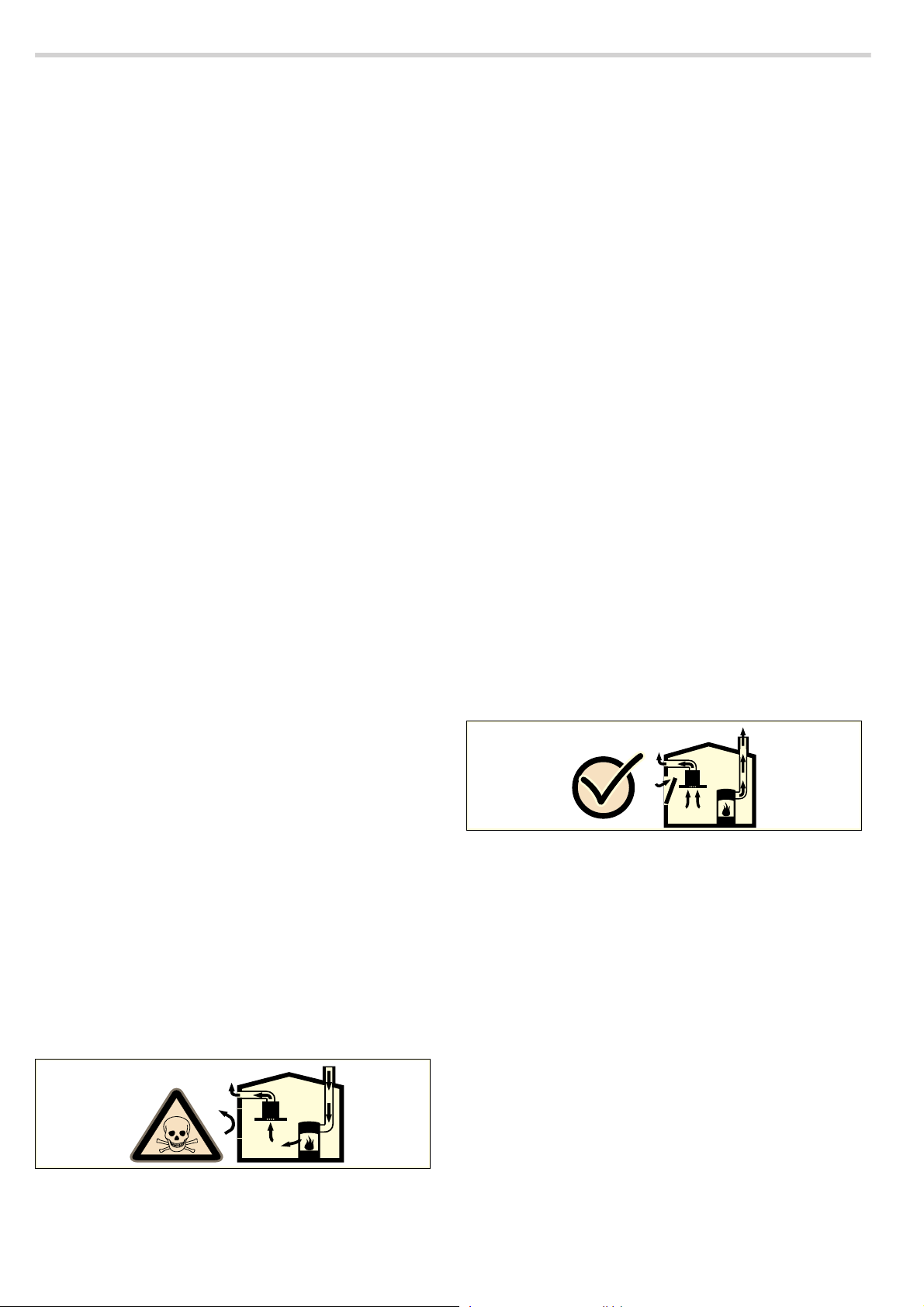

Lebensgefahr!
In Verbindung mit einer eingeschalteten
Dunstabzugshaube wird der Küche und den
benachbarten Räumen Raumluft entzogen ohne ausreichende Zuluft entsteht ein
Unterdruck. Giftige Gase aus dem Kamin
oder Abzugsschacht werden in die Wohnräume zurückgesaugt.
■
Es muss daher immer für ausreichende
Zuluft gesorgt werden.
■
Ein Zuluft-/Abluftmauerkasten allein stellt
die Einhaltung des Grenzwertes nicht
sicher.
Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum
der Feuerstätte 4 Pa (0,04 mbar) nicht
überschreitet. Dies kann erreicht werden,
wenn durch nicht verschließbare Öffnungen,
z. B. in Türen, Fenstern, in Verbindung mit
einem Zuluft- / Abluftmauerkasten oder
durch andere technische Maßnahmen, die
zur Verbrennung benötigte Luft nachströmen kann.
Zurückgesaugte Verbrennungsgase können
zu Vergiftungen führen. Die Abluft darf
weder in einen in Betrieb befindlichen
Rauch- oder Abgaskamin, noch in einen
Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden. Falls die Abluft in einen
Rauch- oder Abgaskamin geführt werden
soll, der nicht in Betrieb ist, muss die
Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.
Lebensgefahr!
Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen.
Immer für ausreichend Zuluft sorgen, wenn
das Gerät im Abluftbetrieb gleichzeitig mit
einer raumluftabhängigen Feuerstätte verwendet wird.
Ziehen Sie in jedem Fall den Rat des
zuständigen Schornsteinfegermeisters
hinzu, der den gesamten Lüftungsverbund
des Hauses beurteilen kann und Ihnen die
passende Maßnahme zur Belüftung vorschlägt.
Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.
Lebensgefahr!
Zurückgesaugte Verbrennungsgase können
zu Vergiftungen führen. Bei Installation einer
Lüftung mit einer kamingebundenen Feuerstelle muss die Stromzuführung der Haube
mit einer geeigneten Sicherheitsschaltung
versehen werden.
Raumluftabhängige Feuerstätten (z. B. gas-,
öl-, holz- oder kohlebetriebene Heizgeräte,
Durchlauferhitzer, Warmwasserbereiter)
beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine
Abgasanlage (z. B. Kamin) ins Freie.
10
Brandgefahr!
Stromschlaggefahr!
Die Fettablagerungen im Fettfilter können
sich entzünden. Die vorgegebenen Sicherheitsabstände müssen eingehalten werden,
um einen Hitzestau zu vermeiden. Beachten
Sie die Angaben zu Ihrem Kochgerät. Werden Gas- und Elektro-Kochstellen zusammen betrieben, gilt der größte angegebene
Abstand.
Das Gerät darf nur an einer Seite direkt neben einem Hochschrank oder einer Wand installiert werden. Der Abstand zur Wand oder zum Hochschrank muss mind. 50 mm betragen.
Verletzungsgefahr!
■
Bauteile innerhalb des Gerätes können
scharfkantig sein. Schutzhandschuhe tragen.
Verletzungsgefahr!
■
Ist das Gerät nicht ordnungsgemäß befestigt, kann es herabfallen. Alle Befestigungselemente müssen fest und sicher
montiert werden.
Verletzungsgefahr!
■
Das Gerät ist schwer. Zum Bewegen des
Gerätes sind 2 Personen erforderlich. Nur
geeignete Hilfsmittel verwenden.
Bauteile innerhalb des Gerätes können
scharfkantig sein. Das Anschlusskabel kann
beschädigt werden. Anschlusskabel während der Installation nicht knicken oder einklemmen.
Stromschlaggefahr!
Die Trennung des Gerätes vom Stromnetz
muss jederzeit möglich sein. Das Gerät darf
nur an eine vorschriftsmäßig installierte
Schutzkontakt-Steckdose angeschlossen
werden. Falls der Stecker nach dem Einbau
nicht mehr erreichbar ist oder bei einem
erforderlichen Festanschluss, muss installationsseitig eine allpolige Trennvorrichtung
mit einem Kontaktabstand von mind. 3 mm
vorhanden sein. Nur eine Elektrofachkraft
darf den Festanschluss ausführen. Wir empfehlen einen Fehlerstromschutzschalter (FISchalter) im Stromkreis der Geräteversorgung zu installieren.
Erstickungsgefahr!
Verpackungsmaterial ist für Kinder gefährlich. Kinder nie mit Verpackungsmaterial
spielen lassen.
Allgemeine Hinweise
Abluftbetrieb
: Lebensgefahr!
Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen. Die Abluft darf weder in einen in Betrieb befindlichen Rauchoder Abgaskamin, noch in einen Schacht, welcher der Entlüftung
von Aufstellungsräumen von Feuerstätten dient, abgegeben werden. Falls die Abluft in einen Rauch- oder Abgaskamin geführt
werden soll, der nicht in Betrieb ist, muss die Zustimmung des
zuständigen Schornsteinfegermeisters eingeholt werden.
Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.
Abluftleitung
Hinweis: Für Beanstandungen, die auf die Rohrstrecke zurück-
zuführen sind, übernimmt der Hersteller des Gerätes keine
Gewährleistung.
■ Das Gerät erreicht seine optimale Leistung durch ein kurzes,
geradliniges Abluftrohr und einen möglichst großen Rohrdurchmesser.
■ Durch lange raue Abluftrohre, viele Rohrbögen oder Rohr-
durchmesser, die kleiner als 150 mm sind, wird die optimale
Absaugleistung nicht erreicht und das Lüftergeräusch wird
lauter.
■ Die Rohre oder Schläuche zum Verlegen der Abluftleitung
müssen aus nicht brennbarem Material sein.
Rundrohre
Es wird ein Innendurchmesser von 150 mm empfohlen, jedoch
mindestens 120 mm.
Flachkanäle
Der Innenquerschnitt muss dem Durchmesser der Rundrohre
entsprechen.
Ø 150 mm ca. 177 cm
Ø 120 mm ca. 113 cm
■ Flachkanäle sollten keine scharfen Umlenkungen haben.
■
Bei abweichenden Rohrdurchmessern Dichtstreifen einsetzen.
2
2
Elektrischer Anschluss
: Stromschlaggefahr!
Bauteile innerhalb des Gerätes können scharfkantig sein. Das
Anschlusskabel kann beschädigt werden. Anschlusskabel während der Installation nicht knicken oder einklemmen.
Die erforderlichen Anschlussdaten stehen auf dem Typenschild
im Innenraum des Gerätes, dazu Metallfettfilter ausbauen.
Länge der Anschlussleitung: ca. 1,30 m
Dieses Gerät entspricht den EG-Funkentstörbestimmungen.
11
: Stromschlaggefahr!
Die Trennung des Gerätes vom Stromnetz muss jederzeit möglich sein. Das Gerät darf nur an eine vorschriftsmäßig installierte
Schutzkontakt-Steckdose angeschlossen werden. Falls der Stecker nach dem Einbau nicht mehr erreichbar ist oder bei einem
erforderlichen Festanschluss, muss installationsseitig eine allpolige Trennvorrichtung mit einem Kontaktabstand von mind.
3 mm vorhanden sein. Nur eine Elektrofachkraft darf den
Festanschluss ausführen. Wir empfehlen einen Fehlerstromschutzschalter (FI-Schalter) im Stromkreis der Geräteversorgung zu installieren.
Möbel vorbereiten
■ Das Einbaumöbel muss waagerecht ausgerichtet und ausrei-
chend tragfähig sein.
■ Das max. Gewicht der Dunstabzugshaube beträgt 18kg.
Gerätemaße und Sicherheitsabstände
■ Gerätemaße beachten.
■ Sicherheitsabstände beachten.
Falls die Installationsanweisungen von Gaskochgeräten einen
abweichenden Abstand vorgeben, immer den größten Abstand
berücksichtigen.
Das Einbaumöbel muss bis 90°C temperaturbeständig sein.
Die Stabilität des Einbaumöbels muss auch nach den Ausschnittarbeiten gewährleistet sein.
Diese Dunstabzugshaube ist zum Einbau in einen Oberschrank
mit folgenden Abmessungen vorgesehen:
2. Falls vorhanden, Schrankboden entfernen. Befestigungs-
punkte an den Schrankinnenseiten anreißen und mit einem
Stichel vorstechen. Zum Anreißen der Befestigungspunkte
die beiliegende Schablone verwenden. ¨
3. 4 beiliegende Schrauben für die Haltewinkel bis auf 5 mm
Abstand eindrehen. ©
Breite 600 mm
Tiefe min. 320 mm
Höhe min. 390 mm
1. Ausschnitt für das Abluftrohr herstellen. Dazu eine Öffnung in
der Decke oder der Rückwand des Einbaumöbels mit einer
zusätzlichen Auskerbung für das Netzanschlusskabel herstellen.
PP
PP
Gerät vorbereiten
An den Filterauszug muss eine Griffleiste angeschraubt werden. Das kann eine beiliegende, oder eine als Zubehör erhältliche Griffleiste sein

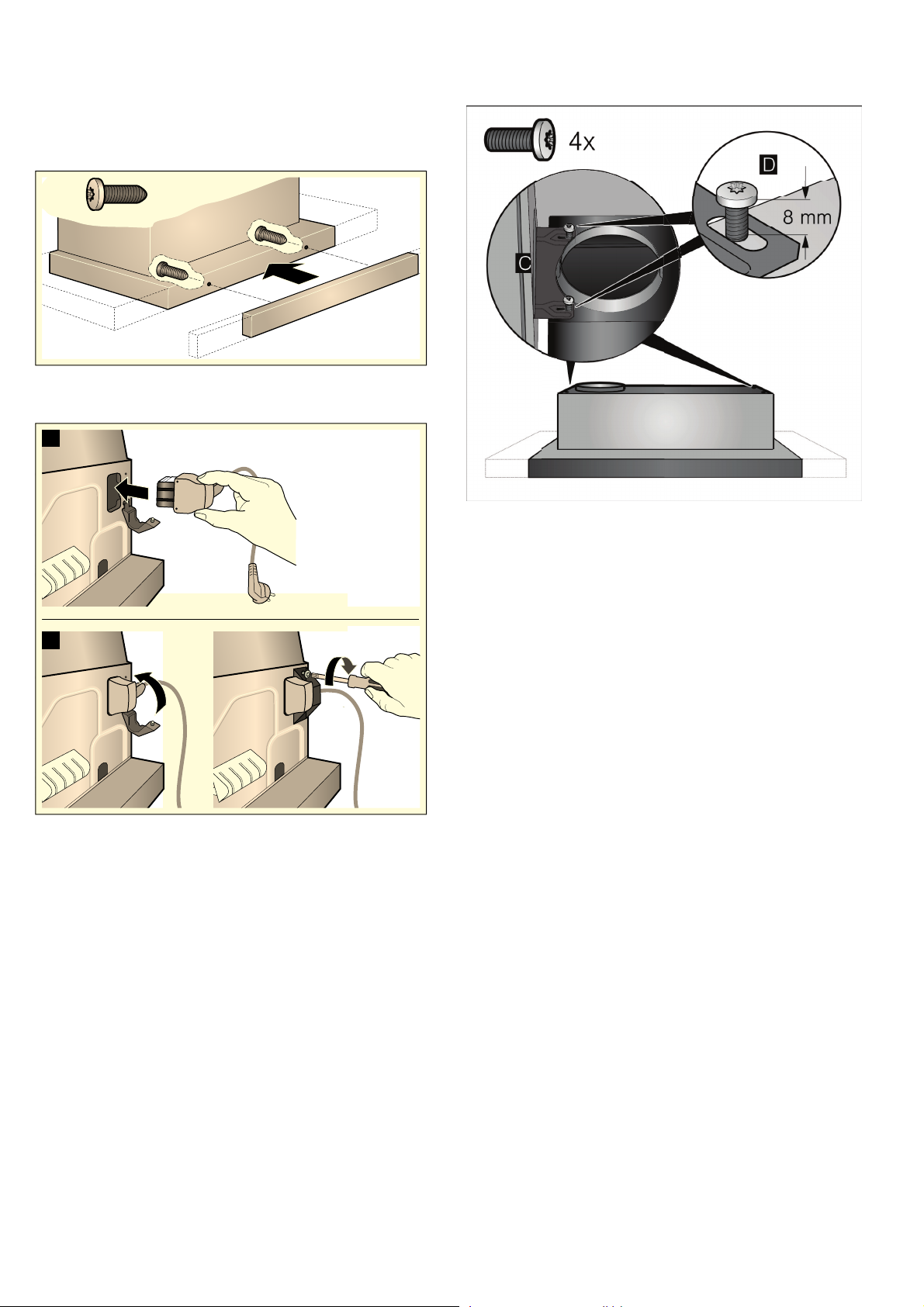

1. Griffleiste mit den beiliegenden Schrauben am Filterauszug
befestigen.
[
12

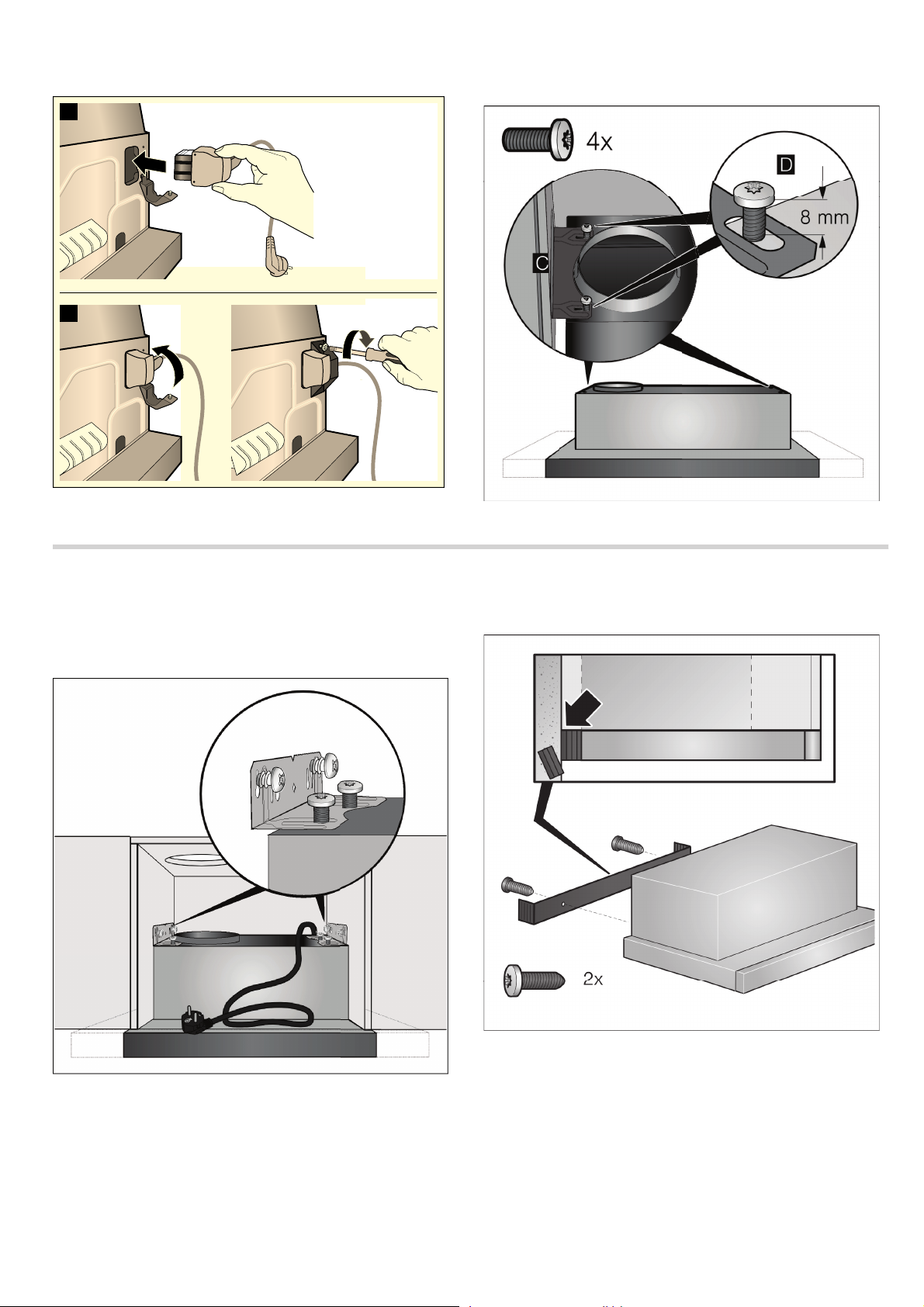

2. Das beiliegende Netzanschlusskabel am Gerät einstecken. ¨
3. Das Netzanschlusskabel mit der Zugentlastung sichern.©
$
%
4. 2 Haltewinkel am Gerät anschrauben. Auf die Position der
Schrauben achten.ª Die Schrauben dabei bis auf 8 mm
Abstand eindrehen. «
Installation
Einbau

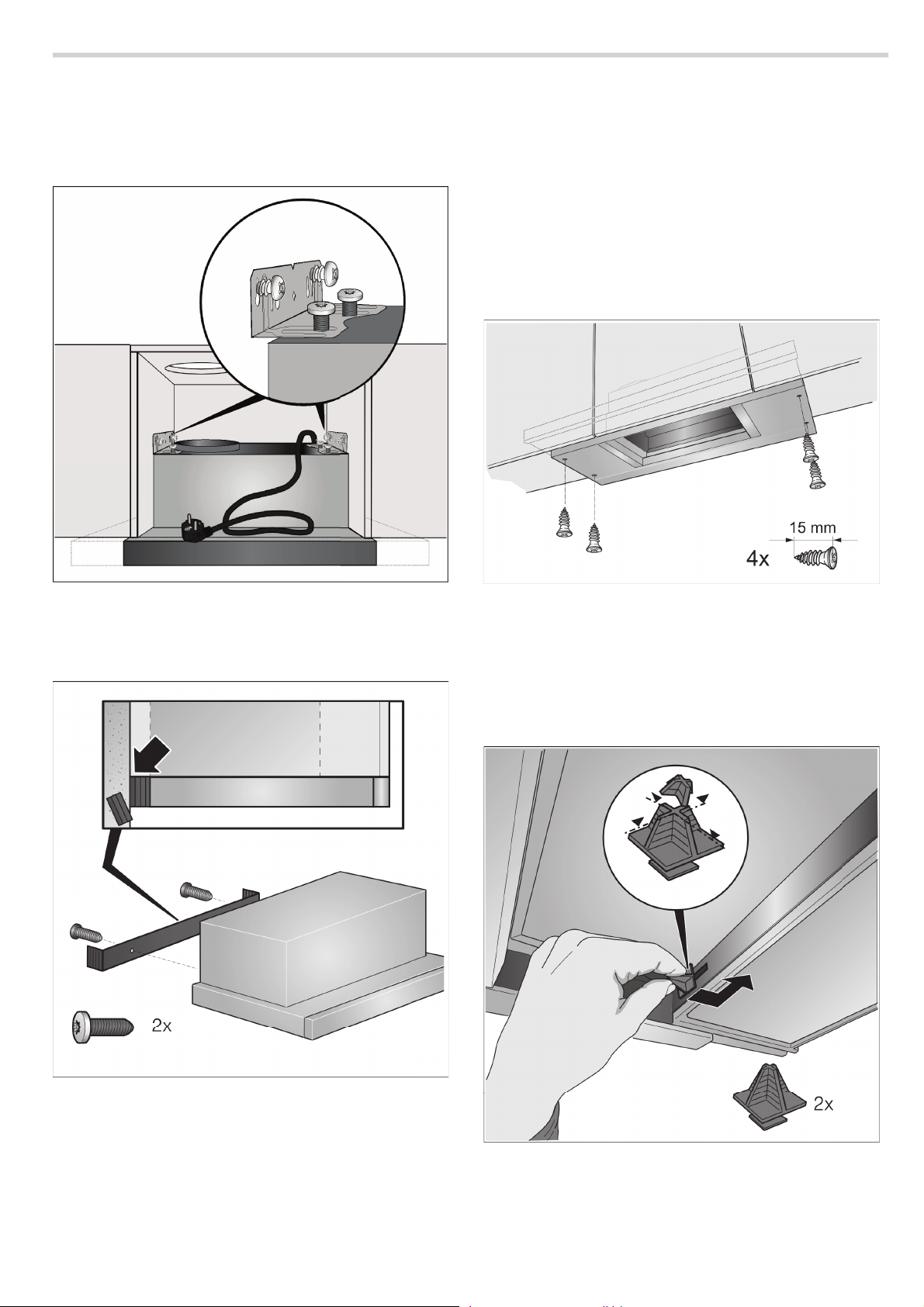

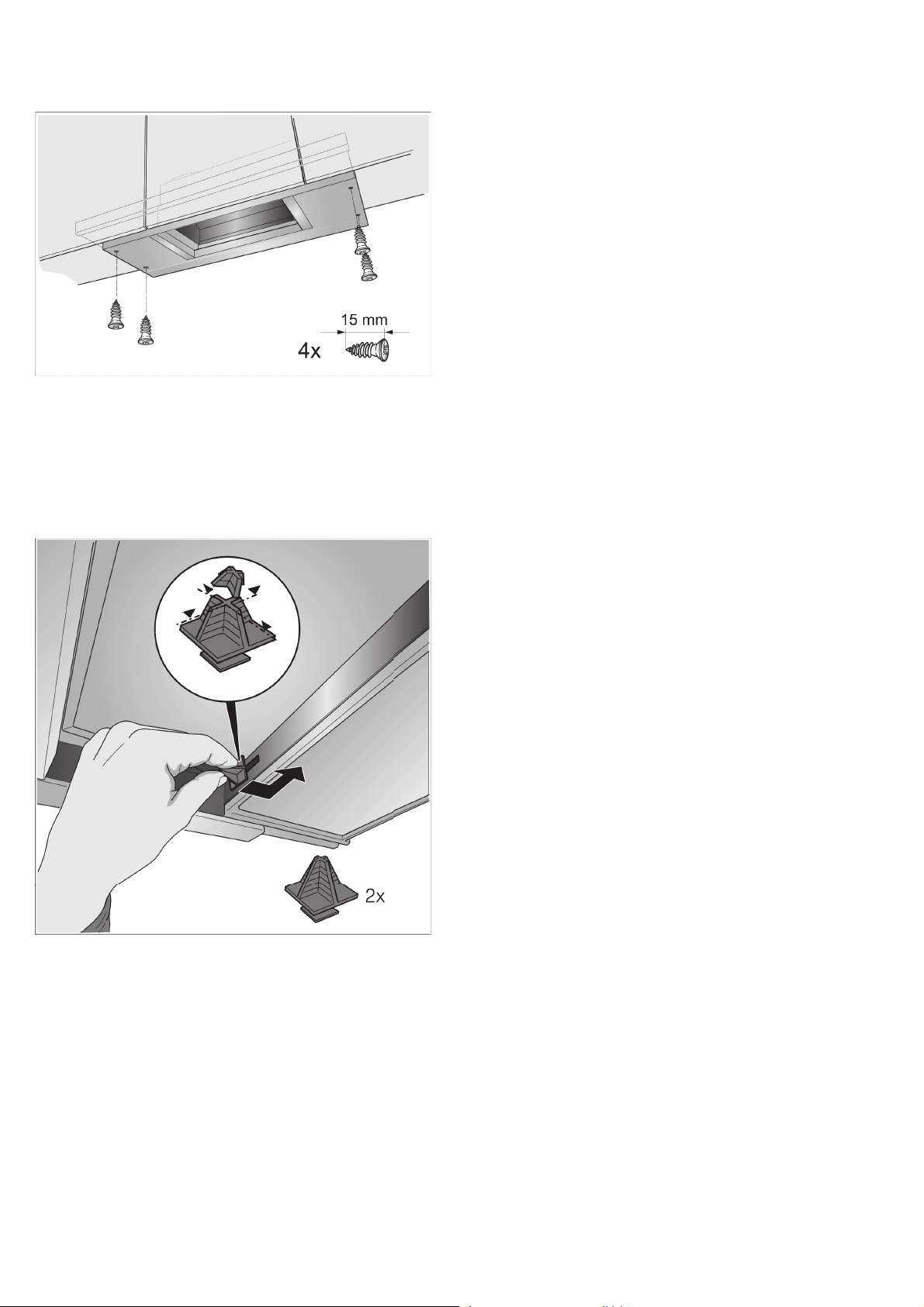

1. Gerät mit den Haltewinkeln an den Schrauben einhängen und
ausrichten.
4. Gerät abhängen und die Wandabschlussleiste festschrauben.
2. Abstand vom Gerät zur Wand messen und an der Wand-
abschlussleiste anzeichnen.
3. Falls erforderlich, die Wandabschlussleiste auf das benötigte
Maß kürzen.
5. Gerät wieder einhängen, ausrichten und festschrauben. Alle
Schrauben vorsichtig anziehen.
6. Den elektrischen Anschluss herstellen.
13
Hinweis: Das Gehäuse der Dunstabzugshaube kann innerhalb
des Oberschranks verblendet werden. Dabei muss folgendes
beachtet werden:
■ Der Zwischenboden darf nicht auf das Gehäuse der Dunstab-
zugshaube aufgelegt werden.
■ Die vordere Verblendung darf nicht am Gehäuse befestigt
werden.
■ Die Zugänglichkeit für Filterwechsel und Kundendienst muss
vorhanden sein.
Gerätebreite 90cm:
Das Gerät zusätzlich an den seitlichen Oberschränken festschrauben.
Rohrverbindungen befestigen
Hinweis: Wird ein Aluminiumrohr verwendet, den Anschlussbe-
reich vorher glätten.
Abluftrohr Ø 150 mm (empfohlene Größe)
Abluftrohr direkt am Luftstutzen befestigen und abdichten.
Abluftrohr Ø 120 mm
1. Reduzierstutzen direkt am Luftstutzen befestigen.
2. Abluftrohr am Reduzierstutzen befestigen.
3. Beide Verbindungsstellen geeignet abdichten.
Anschlag des Filterauszugs verändern
Bei einigen Geräteausführungen kann der Anschlag des Filterauszugs verändert werden. Bei diesen Geräten liegen
Abstandshalter bei, um die Griffleiste des Gerätes flächenbündig mit dem Einbaumöbel einzustellen.
1. Filterauszug nach vorne ziehen.
2. Abstandshalter auf das gewünschte Maß kürzen und in die
vorgegebenen Schlitze stecken.
14
Table of contents
[en]Instructions for installation and use
INSTRUCTION MANUAL ..........................................................15
Intended use........................................................................15
Important safety information .............................................16
Environmental protection ..................................................17
Operating modes ................................................................18
Operating the appliance.....................................................18
Cleaning and maintenance ................................................19
INSTRUCTION MANUAL
Produktinfo
Additional information on products, accessories, replacement
parts and services can be found at www.constructa.de and in
the online shop www.constructa-eshop.com
: Intended use
Read these instructions carefully. Only then will you be able to operate your appliance safely and correctly. Retain the instruction manual and installation instructions for future use or for subsequent owners.
The appliance can only be used safely if it is correctly installed according to the safety instructions. The installer is responsible for ensuring that the appliance works perfectly at its installation location.
This appliance is intended for domestic use
and the household environment only. The
appliance is not intended for use outside.
Do not leave the appliance unattended
during operation. The manufacturer is not
liable for damage which is caused by
improper use or incorrect operation.
This appliance is intended for use up to a maximum height of 2000 metres above sea level.
Trouble shooting.................................................................20
After-sales service.............................................................. 21
INSTALLATION INSTRUCTIONS .............................................22
Important safety information............................................. 23
General information............................................................24
Installation........................................................................... 26
This appliance may be used by children
over the age of 8 years old and by persons
with reduced physical, sensory or mental
capacity or by persons with a lack of
experience or knowledge if they are
supervised by someone who is responsible
for their safety, or have been instructed in
how to use the appliance safely and have
understood the risks involved in not using it
properly.
Children must not play with the appliance.Cleaning and user maintenance must not be performed by children unless they are over 15 years of age and are supervised.
Keep children below the age of 8 years old at a safe distance from the appliance and power cable.
Check the appliance for damage after unpacking it. Do not connect the appliance if it has been damaged in transport.
This appliance is not intended for operation with an external clock timer or a remote control.
15
: Important safety information
Read these instructions carefully. Only then will you be able to operate your appliance safely and correctly. Retain the instruction manual and installation instructions for future use or for subsequent owners.
Danger of suffocation!
Packaging material is dangerous to children. Never allow children to play with packaging material.
Danger of death!
Risk of poisoning from flue gases that are drawn back in.
Always ensure adequate fresh air in the room if the appliance is being operated in exhaust air mode at the same time as room air-dependent heat-producing appliance is being operated.
In any case, consult your responsible Master Chimney Sweep. He is able to assess the house's entire ventilation setup and will suggest the suitable ventilation measures to you.
Unrestricted operation is possible if the vapour extractor hood is operated exclusively in the circulating-air mode.
Risk of fire!
■
Grease deposits in the grease filter may
catch fire.
Clean the grease filter at least every 2 months.
Room air-dependent heat-producing
appliances (e.g. gas, oil, wood or coaloperated heaters, continuous flow heaters
or water heaters) obtain combustion air
from the room in which they are installed
and discharge the exhaust gases into the
open air through an exhaust gas system
(e.g. a chimney).
In combination with an activated vapour
extractor hood, room air is extracted from
the kitchen and neighbouring rooms - a
partial vacuum is produced if not enough
fresh air is supplied. Toxic gases from the
chimney or the extraction shaft are sucked
back into the living space.
■
Adequate incoming air must therefore
always be ensured.
■
An incoming/exhaust air wall box alone
will not ensure compliance with the limit.
Safe operation is possible only when the
partial vacuum in the place where the heatproducing appliance is installed does not
exceed 4 Pa (0.04 mbar). This can be
achieved when the air needed for
combustion is able to enter through
openings that cannot be sealed, for
example in doors, windows, incoming/
exhaust air wall boxes or by other technical
means.
Never operate the appliance without the grease filter.
Risk of fire!
■
Grease deposits in the grease filter may
catch fire. Never work with naked flames
close to the appliance (e.g. flambéing). Do
not install the appliance near a heatproducing appliance for solid fuel (e.g.
wood or coal) unless a closed, nonremovable cover is available. There must
be no flying sparks.
Risk of fire!
■
Hot oil and fat can ignite very quickly.
Never leave hot fat or oil unattended.
Never use water to put out burning oil or
fat. Switch off the hotplate. Extinguish
flames carefully using a lid, fire blanket or
something similar.
Risk of fire!
■
When gas burners are in operation without
any cookware placed on them, they can
build up a lot of heat. A ventilation
appliance installed above the cooker may
become damaged or catch fire. Only
operate the gas burners with cookware on
them.
Risk of fire!
■
Operating several gas burners at the
same time gives rise to a great deal of
heat. A ventilation appliance installed
above the cooker may become damaged
or catch fire. Never operate two gas
burners simultaneously on the highest
flame for longer than 15 minutes. One
large burner of more than 5 kW (wok) is
equivalent to the power of two gas
burners.
16
Risk of burns!
The accessible parts become very hot when in operation. Never touch hot parts. Keep children at a safe distance.
Risk of injury!
■
Components inside the appliance may
have sharp edges. Wear protective gloves.
Risk of injury!
■
Items placed on the appliance may fall
down. Do not place any objects on the
appliance.
Risk of injury!
■
The light emitted by LED lights is very
dazzling, and can damage the eyes (risk
group 1). Do not look directly into the
switched on LED lights for longer than
100 seconds.
Risk of electric shock!
■
A defective appliance may cause electric
shock. Never switch on a defective
appliance. Unplug the appliance from the
mains or switch off the circuit breaker in
the fuse box. Contact the after-sales
service.
Risk of electric shock!
■
Incorrect repairs are dangerous. Repairs
may only be carried out and damaged
power cables replaced by one of our
trained after-sales technicians. If the
appliance is defective, unplug the
appliance from the mains or switch off the
circuit breaker in the fuse box. Contact the
after-sales service.
Risk of electric shock!
■
Do not use any high-pressure cleaners or
steam cleaners, which can result in an
electric shock.
Causes of damage
Caution!
Risk of damage due to corrosion. Always switch on the
appliance while cooking to avoid condensation. Condensate
can produce corrosion damage.
Always replace faulty bulbs to prevent the remaining bulbs from
overloading.
Risk of damage due to ingress of humidity into the electronic
circuitry. Never clean operator controls with a wet cloth.
Surface damage due to incorrect cleaning. Clean stainless
steel surfaces in the direction of the grain only. Do not use any
stainless steel cleaners for operator controls.
Surface damage due to strong or abrasive cleaning agents.
Never use strong and abrasive cleaning agents.
Risk of damage from returning condensate. Install the exhaust
duct in such a way that it falls away from the appliance slightly
(1° slope).
Environmental protection
Your new appliance is particularly energy-efficient. Here you
can find tips on how to save even more energy when using the
appliance, and how to dispose of your appliance properly.
Saving energy
■ During cooking, ensure that there is a sufficient supply of air
so that the extractor hood can work efficiently and with a low
level of operating noise.
■ Adjust the fan speed to the intensity of the cooking fumes.
Only use intensive mode where this is required. A lower fan
speed means that less energy is consumed.
■ If there are intensive cooking fumes, select a higher fan
speed in good time. If cooking fumes have already spread in
the kitchen, the extractor hood must be operated for longer.
■ Switch off the extractor hood if you no longer require it.
■ Switch off the lighting if you no longer require it.
■ Clean and, if required, replace the filter at regular intervals in
order to increase the effectiveness of the ventilation system
and to prevent the risk of fire.
Environmentally-friendly disposal
Dispose of packaging in an environmentally-friendly manner.
This appliance is labelled in accordance with
European Directive 2012/19/EU concerning used
electrical and electronic appliances (waste electrical
and electronic equipment - WEEE). The guideline
determines the framework for the return and recycling
of used appliances as applicable throughout the EU.
17
Loading...
