• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von
einem Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an
andere Fachleute.
b) Batterien/Akkus
• Achten Sie beim Einlegen der Batterie/des Akkus auf die richtige Polung.
• Entfernen Sie die Batterie/den Akku, wenn Sie das Gerät längere Zeit nicht verwenden, um Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder
beschädigte Batterien/Akkus können bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit beschädigten Batterien/Akkus sollten Sie daher Schutzhandschuhe tragen.
• Bewahren Sie Batterien/Akkus außerhalb der Reichweite von Kindern auf. Lassen
Sie Batterien/Akkus nicht frei herumliegen, da diese von Kindern oder Haustieren
verschluckt werden könnten.
• Nehmen Sie keine Batterien/Akkus auseinander, schließen Sie sie nicht kurz und
werfen Sie sie nicht ins Feuer. Versuchen Sie niemals, nicht auadbare Batterien
aufzuladen. Es besteht Explosionsgefahr!
Bedienelemente
1 Feuchtigkeitssensor
2 Display
3 Taste „ “
4 Taste „Mode“
5 Taste „ / “
6 Batteriefachdeckel
Allgemeine Hinweise zum Messvorgang
• Der angezeigte Feuchtegrad ist ein Durchschnittswert, der durch die Feuchtigkeit auf der
äußeren Oberäche sowie im Innern des Materials bestimmt wird. Falls eine sichtbare Oberächenfeuchtigkeit oder Wasser vorhanden sein sollte, wischen Sie sie ab und lassen Sie die
Oberäche für einige Minuten trocknen, bevor Sie mit der Messung beginnen.
• Halten Sie das Messgerät nur im unteren Bereich (mit den gummierten Griffächen) fest, um
Einüsse durch Ihre Hand (Wassergehalt im Körper!) zu vermeiden.
• Das Messgerät ist nicht für die Messung an Metallen oder stromleitenden Materialien geeig-
net. Wenn sich im Messbereich des Feuchtesensors Metall bendet (z.B. Nägel, Schrauben,
Kabel, Rohre etc.), so steigen die Messwerte erheblich an.
• Wenn der Kugelkopf in einer Raumecke platziert wird, so kommt es zu starken Abweichun-
gen der Messwerte, da sich zwei oder drei Flächen im Messbereich benden.
Achten Sie deshalb immer darauf, dass der Messvorgang nur an einer Oberäche durchge-
führt wird und halten Sie ausreichend Abstand zu anderen Oberächen/Gegenständen ein
(wir empfehlen mindestens 10 cm).
• Platzieren Sie den Kugelkopf des Feuchtesensors auf möglichst glatten Oberächen. Raue
Oberächen führen zu ungenaueren Messergebnissen.
• Das Signal des Feuchtesensors dringt je nach Material und Dichte bis zu 102 mm ein
(Messtiefe).
• Der Kugelkopf des Feuchtesensors bzw. das Messgerät muss rechtwinklig zur Oberäche
gehalten werden, die gemessen werden soll. Das Messgerät muss also senkrecht zur Ober-
äche gehalten werden.
Wird das Messgerät schräg gehalten, kommt es zu starken Abweichungen des Messwerts.
• Die Dichte des gemessenen Materials spielt für das Messergebnis eine wichtige Rolle. Der
Messwert erhöht sich mit der jeweiligen Dichte des Materials (z.B. Feuchtigkeit in Beton oder
in Holz).
• Ein wichtiger Anwendungsbereich für dieses Gerät sind Vergleichsmessungen, bei denen
der Messwert mit einem Referenzwert verglichen wird. Der Referenzwert wird durch Messung in einem trockenen Bereich eines ähnlichen oder identischen Materials festgelegt.
Wenn die nachfolgenden Messungen bedeutend höher sind als der Referenzwert, lässt sich
daraus schließen, dass die Messbereiche feucht sind.
Dieses Verfahren ist sehr gut geeignet für die Einschätzung von Wasserschäden, zur Lokalisierung von undichten Stellen und Bereichen mit hoher Feuchtigkeit.
Bedienungsanleitung
Materialfeuchte-Messgerät „FM-10“
Best.-Nr. 1493020
Bestimmungsgemäße Verwendung
Das Produkt dient zum Messen des Feuchtegrads von Beton/Stein, Holz und anderen Bauma-
terialien (z.B. Gipskartonplatten o.ä.).
Der Betrieb des Produkts erfolgt mit einer 9 V-Blockbatterie (Lieferumfang).
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das
Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie
z.B. Kurzschluss, Brand etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch
und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle ent-
haltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten.
Lieferumfang
• Messgerät
• 9 V-Blockbatterie
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der
Webseite.
Symbol-Erklärung
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in die-
ser Bedienungsanleitung hin, die unbedingt zu beachten sind.
Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise zur
Bedienung gegeben werden sollen.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und
die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung
nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
a) Allgemein
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht,
starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Für die Auswertung der Messergebnisse dieses Geräts ist der Benutzer verantwortlich. Wir garantieren weder für die Richtigkeit der Messergebnisse noch übernehmen wir die Verantwortung für diese. Unter keinen Umständen übernehmen
wir die Verantwortung für Schäden, die durch Anwendung der Messergebnisse
verursacht wurden.
• Das Messgerät ist nicht für die Messung an Metallen oder stromleitenden Materialien geeignet.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere
Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
Sicherheit oder den Anschluss des Produkts haben.
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2016 by Conrad Electronic SE. 1493020_V1_1116_02_VTP_m_de

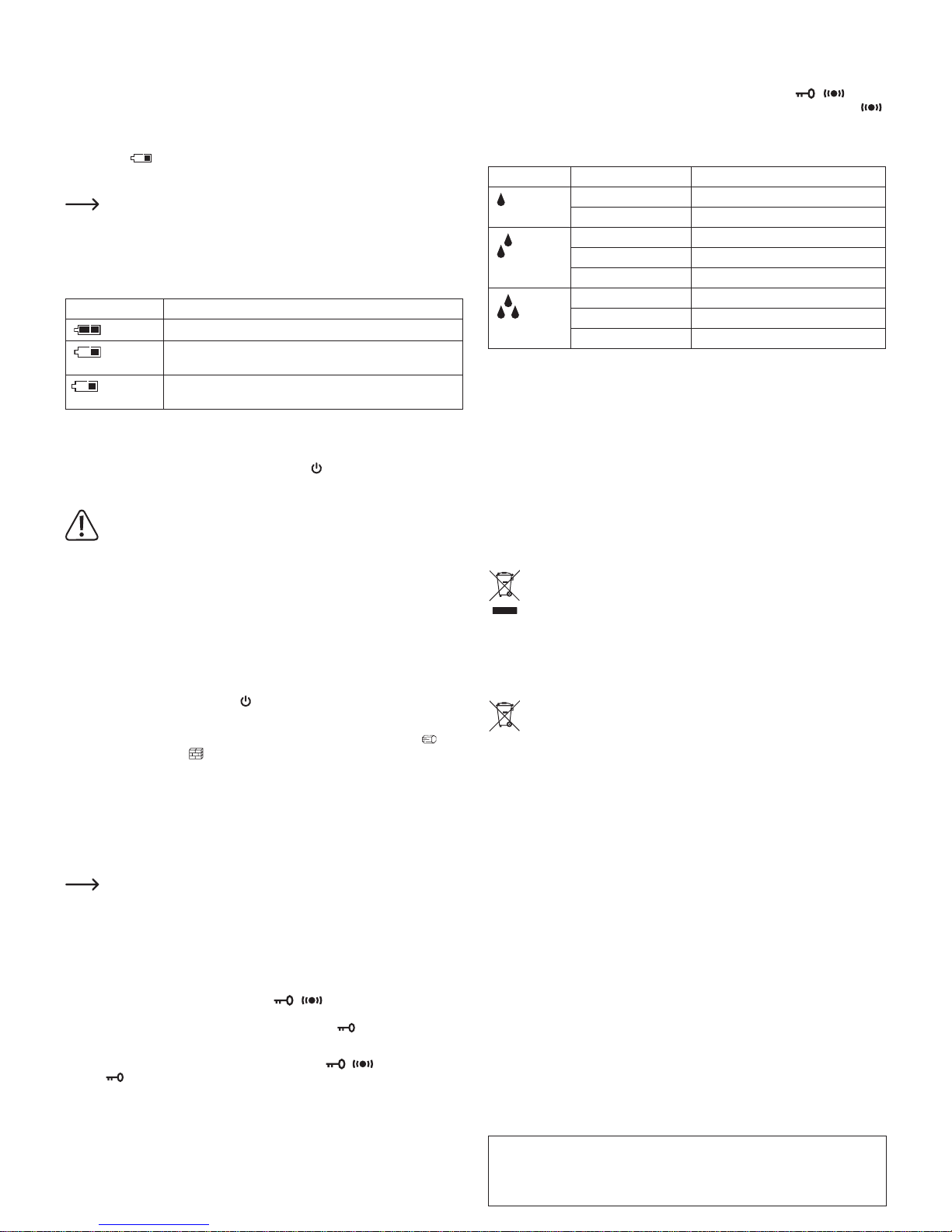

Batterie einlegen, Batteriewechsel
• Öffnen Sie das Batteriefach, indem Sie den kleinen Clip am unteren Rand mit dem Fingernagel in Richtung Batteriefachdeckel bewegen. Anschließend kann der Batteriefachdeckel
abgenommen werden.
• Verbinden Sie den Batterieclip mit einer 9 V-Blockbatterie, achten Sie auf die richtige Polung.
• Setzen Sie die 9 V-Blockbatterie richtig in das Batteriefach ein und verschließen Sie das
Batteriefach wieder (keine Gewalt anwenden!).
• Ein Batteriewechsel ist erforderlich, wenn der Displaykontrast stark nachlässt oder das Batteriesymbol „ “ rechts oben im Display blinkt. Tauschen Sie die Batterie anschließend
zügig aus, denn eine leere Batterie kann auslaufen und das Produkt beschädigen, Verlust
von Gewährleistung/Garantie!
Beachten Sie:
Der Betrieb des Messgeräts mit einem Akku anstatt einer Batterie ist möglich. Durch
die geringere Kapazität des Akkus ist jedoch die Betriebsdauer viel kürzer.
Wir empfehlen Ihnen deshalb, zum Betrieb des Messgeräts nur eine hochwertige
Alkaline-Batterie zu verwenden und keinen Akku.
• Das Batteriesymbol oben rechts im Display zeigt den Zustand der eingelegten Batterie an.
Symbol Batteriezustand
Batterie ok (> 7,0 V)
Batterie schwach (7,0 - 5,5 V); Messvorgang noch möglich, Batterie
bald verbraucht
blinkt
Batterie verbraucht (< 5,5 V); Batterie umgehend austauschen;
Messgerät schaltet sich ggf. selbst aus
Bedienung
a) Ein-/Ausschalten, Kalibrierung
• Schalten Sie das Messgerät ein, indem Sie die Taste „ “ (3) für die Dauer von 3 Sekun-
den gedrückt halten. Anschließend führt das Messgerät den erforderlichen Kalibriervorgang
durch. Anschließend sollte „0 %“ im Display angezeigt werden.
Das Messgerät muss bei jedem Einschalten kalibriert werden. Halten Sie das
Messgerät während dem Einschalt-/Kalibriervorgang in die Luft, damit der Feuch-
tigkeitssensor (1) keinerlei Gegenstände berührt, halten Sie zwischen Sensor und
Gegenständen einen Mindestabstand von 10 cm ein.
Fassen Sie den Feuchtigkeitssensor während dieser Zeit auch nicht mit der Hand
an.
Während dem Kalibriervorgang sollten Sie das Messgerät nicht in die andere Hand
nehmen oder die Hand bzw. Finger anders am Messgerät positionieren.
Wird dies nicht beachtet, kann anschließend aufgrund der fehlerhaften Kalibrierung
keine vernünftige Messung durchgeführt werden.
Soll das Messgerät erneut kalibriert werden, schalten Sie es aus und anschließend
wieder ein.
• Zum Ausschalten halten Sie die Taste „ “ (3) für die Dauer von 3 Sekunden gedrückt.
b) Material auswählen
Durch kurzen Druck auf die Taste „Mode“ (4) können Sie zwischen Holz (Symbol „ “) und
Beton/Mauerwerk (Symbol „ “) umschalten, je nachdem, an welchem Material Sie eine
Feuchtigkeitsmessung durchführen wollen.
c) Messvorgang durchführen
Nach dem Einschalten des Messgeräts und der Auswahl des Materials kann der Messvorgang
durchgeführt werden.
Halten Sie den Kugelkopf des Feuchtigkeitssensors (1) möglichst im rechten Winkel zur Oberäche (Messgerät senkrecht auf die Oberäche halten), so dass der Kugelkopf die Oberäche
berührt.
Es ist nicht erforderlich, den Kugelkopf fest an die Oberäche zu drücken. Eine
leichte Berührung genügt.
Während dem Messvorgang sollten Sie das Messgerät nicht in die andere Hand
nehmen oder die Hand bzw. Finger anders am Messgerät positionieren. Durch den
empndlichen Sensor kommt es andernfalls zu Veränderungen des Messwerts.
Im Display wird der entsprechende Feuchtigkeits-Messwert angezeigt.
d) Messwertanzeige „einfrieren“
Wenn Sie während der Messung kurz die Taste „ / “ (5) drücken, so bleibt der ange-
zeigte Wert im Display „eingefroren“, auch wenn Sie den Kugelkopf des Feuchtigkeitssensors
von der Oberäche nehmen. Im Display erscheint das Symbol „ “.
Auf diese Weise können Sie den Messwert leichter ablesen.
Um die Messung fortzusetzen, drücken Sie einfach die Taste „ / “ (5) erneut kurz. Das
Symbol „ “ verschwindet wieder.
e) Signalton-Funktion
Um größere Flächen leichter messen zu können, lässt sich ein Signalton zuschalten. Während
der Bewegung des Kugelkopfs über die Oberäche gibt das Messgerät Signaltöne ab. Umso
mehr Signaltöne abgegeben werden, umso höher ist die Feuchtigkeit.
Schalten Sie die Signalton-Funktion ein oder aus, indem Sie die Taste „ / “ (5) für 3
Sekunden gedrückt halten. Bei eingeschalteter Signalton-Funktion wird das Symbol „ “
links unten im Display angezeigt.
Im Display wird die Feuchtigkeit außerdem mit 3 Regentropfen-Symbolen angezeigt, siehe
nachfolgende Tabelle.
Symbol Feuchtigkeit Signalton-Geschwindigkeit
0,1% - 9,9% 1 (langsam)
10,0% - 16,9% 2
17,0% - 23,9% 3
24,0% - 29,9% 4
30,0% - 39,9% 5
40,0% - 59,9% 6
60,0% - 69,9% 7
70,0% - 99,9% 8 (schnell)
f) Stromspar-Funktion
Das Messgerät schaltet sich nach ca. 3 Minuten selbst aus, wenn keine Veränderungen des
Messwerts auftreten, um Strom zu sparen.
Reinigung
• Schalten Sie das Messgerät vor jeder Reinigung aus.
• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts.
• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere
chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.
Entsorgung
a) Produkt
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen
Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Entnehmen Sie eine evtl. eingelegte Batterie und entsorgen Sie diese getrennt vom
Produkt.
b) Batterien/Akkus
Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten
Batterien/Akkus verpichtet; eine Entsorgung über den Hausmüll ist untersagt.
Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekenn-
zeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die
Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg
= Quecksilber, Pb = Blei (die Bezeichnung steht auf den Batterien/Akkus z.B. unter
dem links abgebildeten Mülltonnen-Symbol).
Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer
Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden.
Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umwelt-
schutz.
Technische Daten
Betriebsspannung ......................... 1x 9 V-Blockbatterie
Feuchtigkeits-Messbereich ........... 0,1% - 99,9% (relative Feuchte)
Auösung ...................................... 0,1% (relative Feuchte)
Messtiefe ...................................... <102 mm
Messvorgang ................................ Non-destruktiv
Betriebsbedingungen .................... +5 °C bis +45 °C, max. 80% relative Luftfeuchte, nicht
kondensierend
Abmessungen ............................... 210 x 70 x 33 mm (L x B x H)
Gewicht ......................................... 160 g (ohne Batterie)
Operating instructions
Material moisture measuring device “FM-10”
Item no. 1493020
Intended Use
The product is designed to measure the humidity level of concrete/stone, wood and other
construction materials (e.g., gypsum boards and others).
The product is operated with a 9 V block battery (included in delivery content).
For safety and approval reasons, you may not convert and/or alter the product. If you use the
product for purposes other than those described above, the product may be damaged. Further-
more, improper use carries the risks of short-circuits, re, etc., for example. Please read the
operating instructions carefully and do not discard them. If you pass the product on to a third
party, please hand over these operating instructions as well.
This product complies with the applicable national and European requirements. All names of
companies and products are the trademarks of the respective owners. All rights reserved.
Package Contents
• Measuring device
• 9 V block battery
• Operating instructions
Up-to-date operating instructions
Download the latest operating instructions via the link www.conrad.com/downloads or scan the
QR code. Follow the instructions on the website.
Explanation of Symbols
An exclamation mark in a triangle indicates important instructions in this operating
manual which must be adhered to.
The arrow symbol is used when specic tips and information on the operation are
provided.
Safety Instructions
Please read the operating instructions carefully and pay particular attention to
the safety instructions. We do not assume liability for injuries/material damages resulting from failure to observe the safety instructions and the information in these operating instructions regarding the proper handling of the product. Furthermore, in such cases, the warranty/guarantee will be null and void.
a) General
• The product is not a toy. Keep out of the reach of children and pets.
• Do not leave packing materials unattended. It may become a dangerous plaything
for children.
• Protect the product from extreme temperatures, direct sunlight, strong vibrations,
high humidity, moisture, combustible gases, vapours and solvents.
• Never expose the product to mechanical stress.
• It is the user‘s responsibility to evaluate the measurement results of this device.
We do not guarantee the accuracy of the measurement results. Nor do we assume
liability for these. Under no circumstances do we assume liability for damages
caused by the use of the measurement results.
• The measurement device is not suitable for measurement of metals or electricityconductive materials.
• If safe operation is no longer possible, take the device out of service and secure
it against unintended use. Safe operation is no longer possible, if the product:
- has visible damage,
- no longer functions properly,
- has been stored under adverse ambient conditions for an extended period of
time or
- has been exposed to considerable strain during transport.
• Please handle the product carefully. The product can be damaged if crushed,
struck or dropped, even from a low height.
• If you have doubts about how the product should be operated or how to safely
connect it, consult a qualied technician.
• Maintenance, adjustment and repair work may be carried out only by an expert or
a specialist workshop.
• If you have any questions that are not answered in these operating instructions,
please contact our technical customer service or other professionals.
b) Batteries/rechargeable batteries
• Make sure that the polarity is correct when inserting the battery/rechargeable battery.
• Remove the battery/rechargeable battery if you are not going to use the device for
a while, to prevent damage from leaking. Leaking or damaged batteries/rechargeable batteries can cause acid burns upon contact with the skin. Thus, you should
wear protective gloves when handling damaged batteries/rechargeable batteries.
• Keep the battery/rechargeable battery out of the reach of children. Do not leave
batteries lying around, as they may be swallowed by children or pets.
• Do not dismantle battery/rechargeable battery, do not short-circuit them and do
not throw them into re. Never charge conventional, non-rechargeable batteries.
There is a danger of explosion!
Controls
1 Humidity sensor
2 Display
3 “ ” button
4 “MODE“ button
5 “ / ” button
6 Battery compartment cover
General Instruction For The Measurement Process
• The humidity level shown is an average value which was determined by the humidity on the
external surface as well as inside the material. In case there is a visible surface humidity or
water, wipe it off and let the surface dry for a few minutes before you begin the measurement.
• Hold the measurement securely only in the lower area (with the rubber gripping surface) to
avoid inuences from your hand (water content in the body!).
• The measurement device is not suitable for measurement of metals or electricity-conductive
materials. When there is metal in the measurement range of the humidity sensor (for e.g.,
nails, screws. cables, tubes, etc.), the measurement values increase signicantly.
• When the ballhead is placed in a room corner, it leads to strong deviation of the measurement
values because there are two or three surfaces in the measurement range.
Therefore, always take care that the measurement process is run only on one surface and
maintain sufcient distance from other surfaces/objects (we recommend at least 10 cm).
• Place the ballhead of the humidity sensor on the attest possible surface. Rough surfaces
cause imprecise measurement results.
• The signal of the humidity sensor penetrates depending on the material and thickness up to
102 mm (measurement depth).
• The ballhead of the humidity sensor or the measurement device must be kept at a right angle
to the surface to be measured. The measurement device must therefore be kept perpendicular to the surface.
If the measurement device is slanting, there are strong deviations of the measurement value.
• The thickness of the measured material plays an important role in the measurement result.
The measurement value increases with the respective thickness of the material (for e.g.,
humidity in concrete or in wood).
• An important application area for this device is comparative measurement, in which the
measurement value is compared with a reference value. The reference value is set by the
measurement of a similar or identical material in a dry area.
When the measurements that follow are signicantly higher than the reference value, it can
be concluded that the measurement area is humid.
This procedure is highly suitable for assessing damages caused by water, locating leaking
spots and areas with high humidity.
This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microlming, or the capture in
electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited.
This publication represent the technical status at the time of printing.
© Copyright 2016 by Conrad Electronic SE. 1493020_V1_1116_02_VTP_m_en
Inserting Batteries, Changing Batteries
• Open the battery compartment by moving the small clip on the underside with the ngernail
in the direction of the battery compartment cover. After this, the battery compartment cover
can be removed.
• Connect the battery clip with a 9 V block battery. Observe the correct polarity.
• Insert the 9 V block battery correctly in the battery compartment and close the battery com-
partment again (do not use force!).
• It is necessary to change battery when the display contrast decreases or the battery symbol
“ ” on the upper right on the display ashes. Then change the batteries quickly, because
the empty batteries can leak and damage the product, resulting in loss of guarantee/warranty!
Please note:
The operation of the measurement device with a rechargeable battery instead of a
battery is possible. However, the operational life is much shorter due to the lower
capacity of the rechargeable battery.
We therefore recommend using only high-quality alkaline batteries, instead of
rechargeable batteries to operate the measurement device.
• A battery symbol on the upper right corner of the display indicates the state of the inserted
batteries.
Symbol Battery Status
Battery ok (> 7.0 V)
Battery weak (7.0 - 5.5 V); measurement process still possible, bat-
tery soon spent
ashes
Battery spent (< 5.5 V); replace battery immediately; measurement
device switches off automatically accordingly
Operation
a) Switching on/off, calibration
• Switch on the measurement device by pressing and holding the button “ ” (3) for 3 seconds.
Subsequently the measurement device performs the required calibration process. Then
“0 %” should be shown on the display.
The measurement device must be calibrated every time it is switched on. Hold the
measurement device in the air during the switching-on/calibration process so that
the humidity sensor (1) does not touch any object. Keep a minimum distance of 10
cm between the sensor and the objects.
Do not touch the humidity sensor with your hand during this period.
During the calibration period, you should not take the measurement device with the
other hand or position the hand or nger on the measurement device.
When that is not observed, no sensible measurement can be performed as a result
due to faulty calibration.
If the measurement device is to be calibrated again, switch it off and then on again.
• To switch on, press and hold the button “ ” (3) for 3 seconds.
b) Selecting material
By pressing the “Mode” button briey (4), you can change between wood (symbol “ ”) and
concrete/masonry (symbol “ ”) in accordance with the material on which you want to meas-
ure the humidity.
c) Making measurements
After the measurement device has been switched on and the selection of the material, the
measurement process can be conducted.
Keep the ballhead of the humidity sensor (1) at a right angle to the surface as much as possible
(keep the measurement device perpendicular to the surface) so that the ballhead touches the
surface.
It is not necessary to press the ballhead rmly against the surface. A light touch is
enough.
During the measurement process, you should not take the measurement device with
the other hand or position the hand or nger on the measurement device. Due to the
sensitive sensor, there can be changes to the measurement value.
The corresponding measurement value of humidity is shown in the display.
d) “Freeze” Measurement value display
When you press the button during measurement “ / ” (5), the value shown on the
display remains “frozen” even when you take the ballhead of the humidity sensor away from
the surface. The symbol “ ” appears on the display.
This way you can take a reading of the measurement more conveniently.
To continue measuring, simply press the button briey “ / ” (5) again. The symbol
“ ” disappears again.
e) Audio signal function
To measure big surfaces more conveniently, the audio signal can be switched on. When the
ballhead moves over the surface, the measurement device emits audio signals. The more
audio signals are emitted, the higher the humidity is.
Switch on or off the audio signal function by pressing and holding the button “ / ” (5)
for 3 seconds. When the audio signal function is switched on, the symbol “ ” will be shown
in the lower left corner of the display.
On the display, the humidity will be additionally indicated with 3 raindrop symbols. See the
following table.
Symbol Humidity Audio signal-Velocity
0.1% - 9.9% 1 (slow)
10.0% - 16.9% 2
17.0% - 23.9% 3
24.0% - 29.9% 4
30.0% - 39.9% 5
40.0% - 59.9% 6
60.0% - 69.9% 7
70.0% - 99.9% 8 (fast)
f) Power-saving function
The measurement switches off automatically after 3 minutes when no change in the measurement value occurs to save energy.
Cleaning
• Turn off the measurement device before every cleaning.
• Use a dry, lint-free cloth to clean the product.
• Never use abrasive cleaning agents, rubbing alcohol or other chemical solutions, since these
could damage the housing or even impair operation.
Disposal
a) Product
Electronic devices are recyclable material and do not belong in the household
waste. Dispose of an unserviceable product in accordance with the relevant statutory regulations.
Remove any inserted battery and dispose of it separately from the product.
b) Batteries/rechargeable batteries
As the end user, you are required by law (Battery Ordinance) to return all spent batteries/
rechargeable batteries; disposal of them in the household waste is prohibited.
Batteries/rechargeable batteries contain harmful materials and are labelled with
the symbol shown to indicate that disposal in the household waste is forbidden.
The symbols of the critical heavy metals are: Cd=cadmium, Hg=mercury, Pb=lead
(the marking can be seen on the battery/rechargeable battery, e.g., underneath the
refuse bin symbol shown on the left).
You can return your used batteries/rechargeable batteries free of charge at the ofcial col-
lection points of your community, in our stores, or at places where batteries or rechargeable
batteries are sold.
You thereby full your statutory obligations and contribute to the protection of the environment.
Technical Data
Operating voltage ......................... 1x 9 V block battery
Humidity-measurement range ...... 0.1% - 99.9% (relative humidity)
Resolution ..................................... 0.1% (relative humidity)
Measurement depth ...................... <102 mm
Measurement process .................. Non-destructive
Operation conditions ..................... +5 °C to +45 °C, max. 80% relative air humidity, non-
condensing
Dimensions ................................... 210 x 70 x 33 mm (L x W x H)
Weight .......................................... 160 g (without battery)
Loading...
